BRUKSANVISNING 45-6081 Biltema

1. Rengöring av filtret

Denne bruksanvisningen inneholder viktig informasjon om bruk av produktet og eventuelle sikkerhetsrisikoer. Brukeren oppfordres til å lese bruksanvisningen før bruk. Vi forbeholder oss retten til at enkelte illustrasjoner og beskrivelser av enkelte detaljer ikke alltid er i overensstemmelse med produktet. Ta vare på bruksanvisningen for fremtidig bruk.

MERKING

Den medfølgende bruksanvisningen skal leses før bruk og oppbevares for fremtidig bruk.

ADVARSEL! Bruksanvisningen inneholder viktige sikkerhetsinstruksjoner. Les dem nøye og følg dem til punkt og prikke.

SIKKERHETSINSTRUKSJONER

• Les alltid bruksanvisningen før bruk, og ta vare på den for fremtidig bruk.
• Ved installasjon og bruk av dette elektriske utstyret må det alltid treffes grunnleggende sikkerhetstiltak. Dette inkluderer følgende:
• Pumpen må få strøm fra en isolert transformator eller via en jordfeilbryter (RCD) som har en fast nominell utløserstrøm som ikke overstiger 30 mA.
• Strømuttaket på veggen skal ligge minst fire meter fra bassenget.
• Pumpen må forsynes med strøm fra en jordet strømkilde.

- IKKE GRAV NED KABELEN. Kabelen skal plasseres synlig slik at den ikke risikerer å bli skadet av gressklippere, hekksaksene og annet lignende utstyr.

- For å minimere risikoen for elektrisk støt, må en skadet strømkabel byttes ut umiddelbart. For å unngå fare må en skadet strømkabel byttes ut av en kvalifisert elektriker.

- Skjøteledninger må ikke brukes.

- FARE FOR ELEKTRISK ST∅T – Det er farlig å bruke sandfilterpumpen med feil strømforsyning. Det vil også forårsake permanent skade på sandfilterpumpen.

- Ikke fjern jordingspinnen fra støpselet. Ikke endre den på noen annen måte. Ikke bruk adaptere. Ta kontakt med en kvalifisert elektriker for spørsmål relatert til kontakter og jording.

• Vær forsiktig når du håndterer sandfilterpumpen. Ikke flytt den ved å trekke eller bære den i strømkabelen.
• Hold i støpselet når du skal ta det ut av stikkontakten. Dra aldri i strømkabelen.
• Händter strømkabelen forsiktig slik at det ikke oppstår brudd eller andre skader.
• Plasser aldri sandfilterpumpen på varme overflater eller i nærheten av andre varmekilder.
• Unngå at sandfilterpumpen får støt eller blir dytte på med skarpe eller bevegelige gjenstander.
• La aldri sandfilterpumpen komme i kontakt med olje.
• Trekk alltid støpselet ut av stikkontakten før du flytter, rengjør, vedlikeholder eller justerer.
• Ikke ta på produktet med våte hender.
• Koble alltid sandfilterpumpen fra strømnettet på regnværsdager, før rengjøring eller annet vedlikehold, og hvis den blir stående uten tilsyn under feriereiser.
• Hvis bassenget ikke brukes i lang tid, for eksempel om vinteren, bør sandfilterpumpen kobles fra og lagres innendørs.
• Les alltid i brukerveiledningen ved sesongstart, när det er på tide å koble til sandfilterpumpen igjen.
• De nasjonale forskriftene for elektriske installasjoner må overholdes. Ta kontakt med en kvalifisert elektriker hvis du har spørsmål.
• FORSIKTIG: Denne sandfilterpumpen skal kun brukes til overflatebassenger. Ikke bruk den til permanent installerte basseng. Et overflatebasseng er designet slik at det enkelt kan demonteres for lagring og deretter settes sammen for bruk. Et permanent installert basseng er bygget inn i bakken eller i en bygning og kan ikke lett demonteres.
• Dette produktet kan brukes av barn fra 8 år og av personer med nedsatt fysisk eller mental evne eller manglende erfaring og kunnskap, forutsatt at de er under tilsyn eller har fått instruksjoner om bruk av produktet på en sikker måte og forstår risikoene.
• Ikke la barn leke med produktet.
• Rengjøring og vedlikehold må ikke utføres av barn hvis de ikke er under tilsyn.

OBS!

• Plasser sandfilterpumpen på en stabil og jevn overflate, minst to meter fra bassenget. Sorg for at den er plassert så langt unna som mulig.
  • Vær nøye under plasseringen av bassenget og

sandfilterpumpen, slik at god ventilasjon og god tilgang for tømming og rengjøring er tilgjengelig. Plasser aldri sandfilterpumpen på et sted hvor den kan samle vann eller på en sti der mange går.

• Kontakten til sandfilterpumpen skal være tilgjengelig etter installasjon og må plasseres minst fire meter fra bassenget.
• Værforholdene kan påvirke ytelsen og levetiden til sandfilterpumpen. Ta passende tiltak for å beskytte pumpen mot unødvendig slitasje som kan oppstå i lengre perioder med kaldt eller varmt vær eller langvarig eksponering for sollys.
• Kontroller at alle deler av sandfilterpumpen er til stede før installasjon. Kontakt Bestway hvis deler mangler eller er skadet ved kjøp.
• Slitte eller skadde deler må skiftes ut så snart som mulig. Bruk kun reservedeler som produsenten anbefaler.
• Pass på at verken barn eller voksne lener seg på eller sitter på produktet.
• Ikke tilsett kjemikalier til sandfilterpumpen.
• Når det benyttes kjemiske produkter til å rense vannet i bassenget, i henhold til gjeldende helseforskrifter, anbefales minimal filtreringstid for å beskytte helsen til badere.
• Bare verktøyene som følger med eller er oppført i brukerveiledningen kan brukes i produktinstallasjonen.
• Det er viktig med regelmessige kontroller for å se at sugeåpningene ikke er tilstoppet.
• Når vedlikeholdsarbeid utføres på filtreringssystemet, bør filtreringen slås av.
• Kontroller regelmessig at filteret ikke er tilstoppet.
• Utfør en ukentlig kontroll ved å rengjøre filtret, og om nødvendig spyle det innvendig, og da i motsatt retning av normal strømningsretning. For å sikre rent bassengvann anbefales en daglig filtreringstid på åtte timer.
• Alle filtre og filterdeler bør kontrolleres regelmessig for å sikre at det ikke er noe tetter de igjen og dermed forhindrer god filtrering.
• Følg lokale instruksjoner for avfallshåndtering ved kassering av filterdeler.
• Følg alle sikkerhetsinstruksjonene som er beskrevet i brukerveiledningen.
• Hvis du er usikker på hvordan du installerer sandfilterpumpen, ta kontakt med en kvalifisert installatør eller produsenten/forhandleren.
• Installasjonen av vannsirkulasjonen skal være i samsvar med Europeiske, nasjonale og lokale forskrifter, spesielt med hensyn til elektriske forhold.
• Eventuelle endringer i ventilposisjon, pumpestørrelse og rutenettstørrelse påvirker gjennomstrømningen og sugehastigheten kan øke.
• Produktet er ikke beregnet på kommersiell bruk.

TEKNISKE SPESIFIKASJONER

703mm 270mm 311mm	Filtrets diameter:	270 mm
	Faktisk filterområde:	0,059 m² (0,635 fot2)
	Maks. driftstrykk:	0,42 bar (6 PSI)
	Sandfilterets driftstrykk:	0,25 bar (3,5 PSI)
	Maks. vantrykk: 35 °C
	Sand:	Medfølger ikke
	Størrelse på sandkorn:	#20 silikasand, 0,45-0,85 mm
	Sandkapasitet:	Ca. 8,5 kW

DELER

Bruk noen minutter til å gjøre deg kjent med delene til sandfilteret før du installerer det.

1. Løft alle deler forsiktig ut av pakken og kontroller at ingen av delene er skadet. Hvis noen av delene er skadet, må du kontakte Bestway umiddelbart.
2. Sandfilterpumpen skal plasseres på en stabil og jevn overflate, helst laget av betong. Alle åpninger og reguleringsventiler skal være vendt slik at de er tilgjengelige for drift, service og vinterlukking.
3. I henhold til standarden EN60335-2-41 må sandfilteret monteres vertikalt på bakken, eller på et platå laget av tre eller betong, før det tas i bruk. Dette for å forhindre at sandfilteret velter. Et ferdigmontert sandfilter veier over 18 kg. Monteringshullene skal ha en diameter på 8 mm og være plassert i en avstand på 285 mm. Bruk to bolter og tilhørende muttere, med en diameter på maks. 8 mm, for å feste sandfilteret til platået.

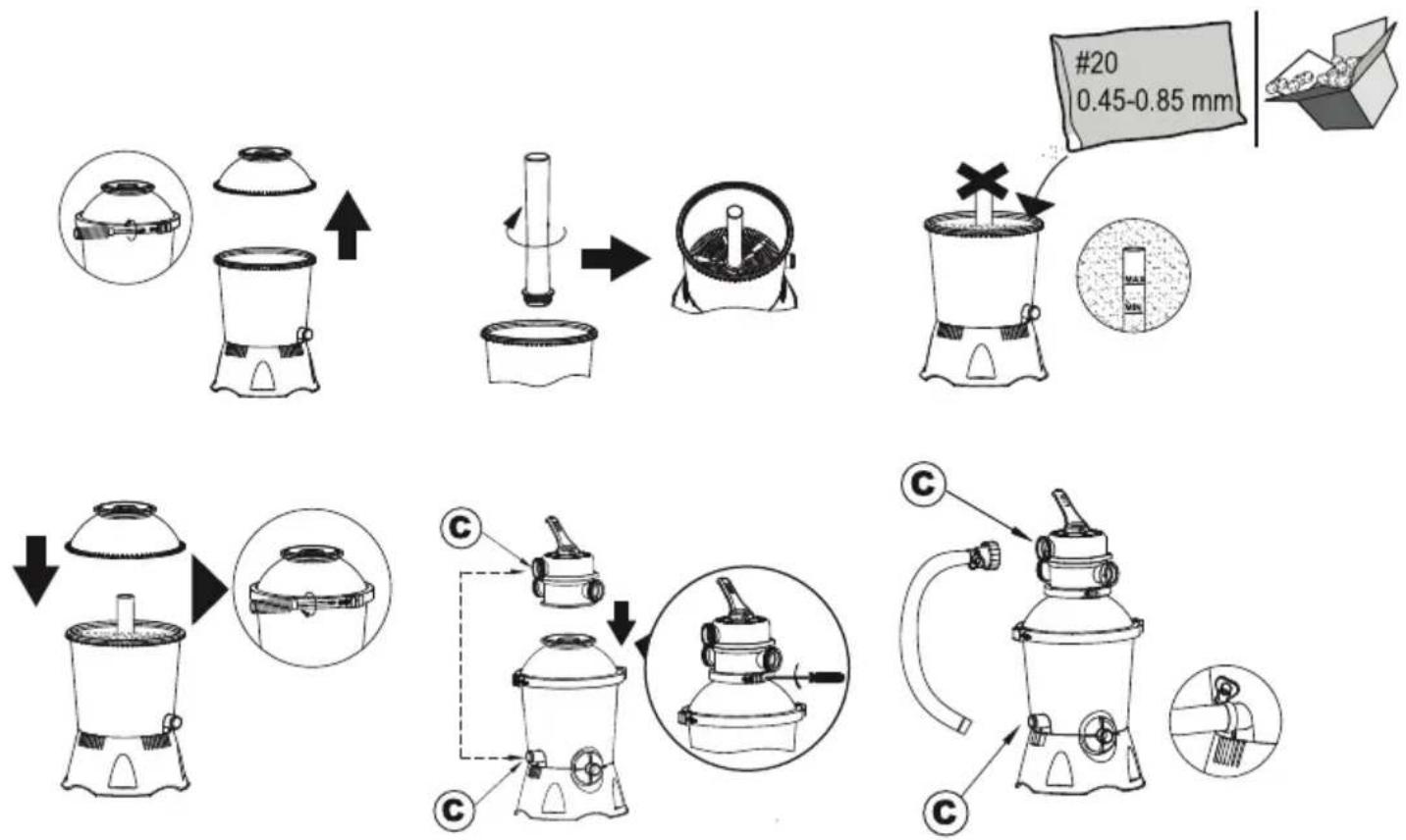

1. Fyll på bassengfiltersand/Flowclear™ Polysphere

OBS!

• Bruk bare spesiell bassengfiltersand, uten kalkstein eller leire: #20 Silica sand 0,45-0,85 mm. En 8,5 kg pose bær holde. Hvis den anbefalte filtersandstørrelsen ikke brukes, kan filtreringsytelsen bli dårligere eller sandfilteret kan bli skadet. Garantien opphører dermed å gjelde.
• For å unngå skade på skimmeren ved tilsetning av sand, bør bunntanken fylles med litt vann slik at skimmeren på oppsamlingsrøret kan senkes ned i vannet.
• Sand/Flowclear™ Polysphere er ikke inkludert.
• Bruk 28 g Flowclear™ Polysphere som erstatning for 1 kg sand.

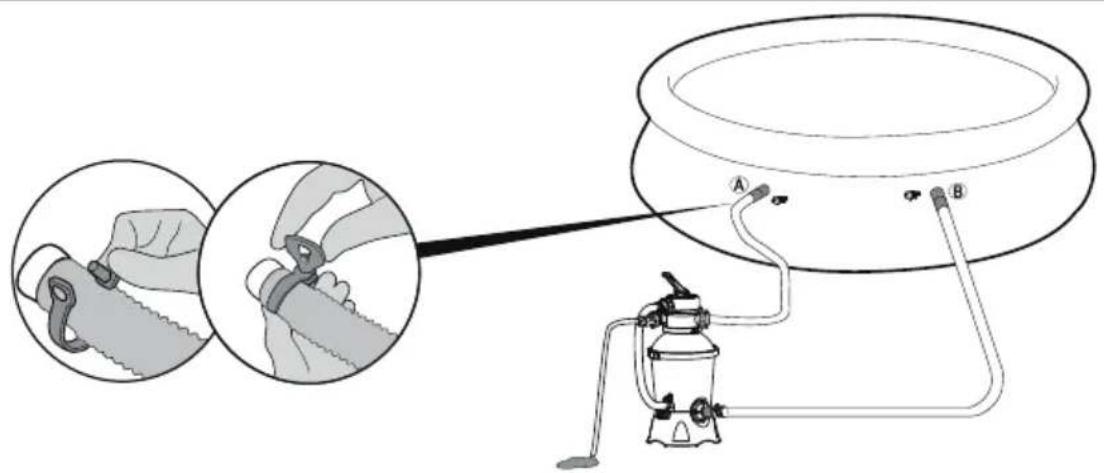

2. Tilkobling til bassenget

For 38 mm (1,5 tommer) tilkobling

3

For å unngå skade på utstyret og mulig personskade, må du koble fra sandfilterpumpen før du skifter funksjon med reguleringsventilen. Hvis du endrer ventilens posisjon mens pumpen går, kan det skade reguleringsventilen. Dette kan igjen føre til personskade eller materielle skader.

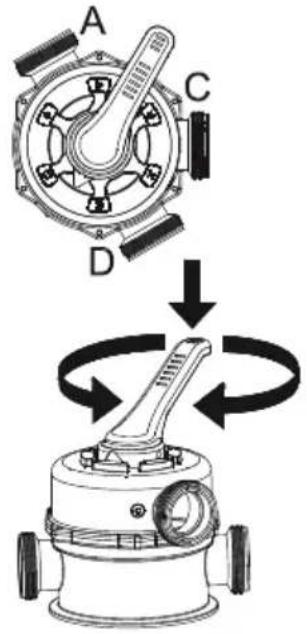

1. Bruke reguleringsventilen

Trykk ned reguleringsventilen og vri til ønsket funksjon.

2. Reguleringsventilens funksjoner

Reguleringsventilen brukes til å velge mellom seks forskjellige filterfunksjoner: Filtrering, lukket, tilbakespyling, skylling, tømming og sirkulasjon.

Filtrering: Denne funksjonen brukes til å filtrere bassengvannet og bør brukes 99% av tiden.

Vannet pumpes gjennom sandfilteret, der det renses og returneres til bassenget.

Stengt: Denne funksjonen stopper vannstrømmen mellom sandfilteret og bassenget.

Tilbakespyling: Denne funksjonen brukes til å rengjøre sanden. Vann pumpes ned gjennom oppsamlingsrøret og stiger deretter gjennom sandbunnen og transporteres ut gjennom D-porten.

Skylling: Denne funksjonen brukes i begynnelsen av sesongen, til rengjøring og nivellering av sanden etter tilbakespyling. Vannet pumpes ned gjennom sandsengen og opp gjennom oppsamlingsrøret, og transporte res deretter ut gjennom D-porten

Tømming: Denne funksjonen tømmer bassenget for vann. Vannet pumpes forbi filteret og transporteres ut gjennom D-porten i stedet for å bli returnert til bassenget.

Sirkulasjon: Denne funksjonen får bassengvannet til å sirkulere forbi sandfilteret. Brukes hvis filteret er ødelagt, slik at du kan samle rusk i søppelfilteret.

OBS!

- Pass på at du overholder både nasjonale og lokale utslippsregler for utslipp av vann.

- Ikke tøm ut vannet hvis dette kan føre til oversvømmelse eller skade.

- Når reguleringsventilen er satt til tilbakespyling, skylling eller tømming, føres vannet ut av D-porten.

- Sandfilteret må ikke kobles til og brukes hvis reguleringsventilen er satt til lukket. Det forårsaker alvorlig skade på sandfilteret.

- Ikke plasser reguleringsventilen mellom to funksjoner, noe som vil føre til lekkasje.

- For å unngå vannlekkasje, skru fast hette D på D-porten til reguleringsventilen før du bruker sandfilteret.

3. Lufting

Trykk ned håndtaket på reguleringsventilen og vent til vannet strømmer ut av D-porten slik at luften forsvinner.

OBS! Det er viktig at denne operasjonen utføres i begynnelsen av sesongen, etter vedlikehold og etter tilbakespyling.

Instruksjoner for første gangs bruk

For å klargjøre pumpen for bruk og for å rengjøre sanden, må det utføres tilbakespyling og skylling før oppstart.

FORSIKTIG! Ikke tørrkjør sandfilteret.

1. Trykk ned kontrollventilhåndtaket og vri det til tilbakespyling.
2. Koble til og kjør sandfilteret i 3-5 minutter eller til vannet som kommer ut er klart.
3. Slå av sandfilteret og sett reguleringsventilen på skylling.
4. Koble til og kjør sandfilteret i 1 minutt. Vannet sirkulerer deretter bakover gjennom sandfilteret og transporteres ut gjennom D-porten.
5. Slå av sandfilteret. Sett deretter kontrollventilen på lukket.
6. Fyll opp med bassengvann om nødvendig.

VIKTIG! Denne prosedyren fjerner vann fra bassenget, og som deretter må erstattes. Slå av sandfilteret umiddelbart hvis vannstanden er nær bassengets innløps- og utløpsventiler.

1. Når sanden er renset, er bassenget klart til bruk. Plasser reguleringsventilen på filtrering.

OBS! For å redusere risikoen for elektrisk støt, tørk av vannsprut både på deg selv og på sandfilteret.

1. Start sandfilteret.

OBS! Sandfilteret har nå startet filtreringssyklusen. Kontroller at vannet kommer tilbake til bassenget og at filter-

trykket på trykkmåleren ser bra ut. Vanligvis er det anbefalte sandfilter- trykket under 0,25 Bar (3,5PSI) når filteret er i bruk.

VEDLIKEHOLD

FORSIKTIG! Kontroller at sandfilteret er slått av og frakoblet før du utfører vedlikehold. Hvis du ikke gjør dette, er det en alvorlig risiko for personskade eller død. Når smuss er samlet opp i sandfilteret, vil trykket, som kan leses på trykkmåleren, øke. Når trykkmåleren er 0,25 Bar (3,5 PSI) eller høyere, eller vannstrømmen til bassenget er for lav, er det på tide å rengjøre sanden. For å rengjøre sandsengen, følg instruksjonene på symbolet: «Tilbakespyling —> Skylling» (i avsnittet «Instruksjoner for første gangs bruk»)

OBS!

• Trykkmåleren er kun for vedlikehold og verdien den angir er bare for referanse. Den bør ikke brukes som et presisjonsinstrument.
• Ikke rengjør sanden for ofte. Vi anbefaler rengjøring en gang i måneden eller sjeldnere, avhengig av hvor mye bassenget brukes.

1. Rengjøring av filteret

1. Koble fra sandfilterpumpen og sett reguleringsventilen i lukket stilling.
2. Løsne filterholderen og koble til igjen med en stopplugg for å hindre at vannet slipper ut.
3. Skru løs filterdekselet fra filterholderen.
4. Fjern ruskfilteret og rengjør det.

1. Monter ruskfilteret i filterholderen igjen. Kontroller at hullet i filteret er i riktig posisjon.
2. Kontroller at pakningen er riktig plassert. Skru deretter inn filterdekselet.
3. Fjern stoppluggen og monter filterholderen igjen.

OBS! Filteret skal tømmes og rengjøres regelmessig. Et skittent eller blokkert filter forringer sandfilterets drift.

2. Tøm bassenget helt eller delvis

1. Slå av sandfilteret og sett reguleringsventilen på tømming.
2. Koble slangen fra A-porten på bassenget og på sandfilteret, og koble den til D-porten.

OBS! Husk at du må sette tilbake ruskfilteret og stoppluggene for å forhindre at vannet slipper ut.

1. Start sandfilteret for å tømme bassenget for vann.

ADVARSEL! Ikke tørrkjør sandfilteret.

3. Oppbevaring

Hvis vannet fryser, vil sandfilteret bli skadet. Garantien opphører dermed å gjelde. På steder der temperaturen er under frysepunktet om vinteren, må bassengutstyret lagres om vinteren slik at det ikke oppstår skade.

1. Spyl sandfilteret.
2. Tøm bassenget i henhold til bassengets bruksanvisning.
3. Koble fra de to slangene som går fra bassenget til sandfilteret.
4. Hell ut sanden fra tanken og tørk av alle deler.
5. Oppbevar sandfilteret på et tørt sted og util-gjengelig for barn.

FEILS∅KING

FEIL ÅRSAK L∅SNING
Sand kommer inn i bas-senget.	A. Sandkornene er for små. A. Bruk kvartssand på 0,45 mm til 0,85 mm.
	B. Flytt reguleringsventilen fra tilba-kespyling til filtrering uten at du slår av sandfilteret.	B. Slå alltid av sandfilteret når du skifter funksjon.
	C. Sandnivået er for høyt. C. Kontroller	at sandnivået er mellom «MAX» og «MIN» på oppsamlingsrøret.
	D. Skimmeren er ødelagt. D. Bytt skimmeren.
Ingen vannstrømming.	A. Stoppluggene er ikke fjernet.	A. Fjern stoppluggene og sett inn ruskfilteret.
	B. Det er luft i systemet. B. Luft systemet.
	C. Reguleringsventilen er lukket. C. Sett reguleringsventilen til filtrering.
	D. Silen er blokkert. D. Rengjør silen.
	E. Sandfilteret er ødelagt. E. Kontakt Bestway.
Høyt filtertrykk. A. Filteret er skittent. A. Kjør tilbakespyling.
Reguleringsventilen lekker fra D-porten.	A. Reguleringsventilen er satt mel-lom to funksjoner.	A. Velg en av funksjonene.
	B. Pakningen er ødelagt.	B. Bytt pakningen.
Lekkasje ved koblinger.	A. Skive mangler ved tilkobling.	A. Sett skiven på plass.
	B. O-ringen på slangetilkoblingen er ødelagt.	B. Bytt o-ringen.
	C. Skiven er ødelagt.	C. Bytt skiven.
	D. Slangene er for løse.	D. Stram til.

ELEKTRISK AVFALL

Elektriske og elektroniske produkter, inkludert alle typer batterier, skal leveres til gjenvinning. (I henhold til direktiv 2012/19/EU og 2006/66/EF).

HVIS DU VIL HA HJELP, KAN DU GÅ TIL: BESTWAYCORP.COM/SUPPORT
