BRUKSANVISNING 87-3874 Biltema

Skruv med plugg 4 st.

KOPPLINGSSCHEMA

Denne baderomsviften skal brukes som avtrekk i baderom, kjøkken og andre små og mellomstore rom i huset. Den må kobles til et rundt ventilasjon-skanalsystem med dimensjon ∅100 mm. Viften har fuktsensor og tidsur. Produktet må ikke modifi seres eller brukes til andre ting enn det er produsert for.

TEKNISKE DATA

Panelmål: 170 x 150 mm

Stussmål: ....Diameter: ∅100 mm.

Luftmengde: ....88 m³/t.

Energiforbruk: .....14 W

Spenning: 230 V \~ 50 Hz

Innkapslingsklasse: .....IP34

Verneklasse:....II (dobbeltisolert)

Fuktsensor:....60 til 90 % RF, justerbar

Ettergangstid: .....2 til 30 minutter, justerbar

Arbeidstemperatur: .....+1 °C til +45 °C

SIKKERHETSFORSKRIFTER

- Bryt strømmen før installasjon, rengjøring, service og reparasjon.

- Produktet skal installeres av en kvalifi sert elinstallatør.

- Kontroller før bruk at viften er hel, og at det ikke fi nnes noen fremmedlegemer inne i viften.

- Kontroller at produktets tekniske spesifi kasjoner er i samsvar med installasjonsstedets forutsetninger.

- Dette produktet kan brukes av barn fra 8 år og oppover, og av personer med nedsatt fysisk eller mental funksjonsevne eller manglende erfaring og kunnskap, dersom de er under tilsyn eller har fått instruksjoner om bruken av produktet på en sikker måte og forstår risikoene som er involvert. Barn skal ikke leke med produktet. Rengjøring og vedlikehold må ikke utføres av barn uten tilsyn.

- Plasser viften lett tilgjengelig for inspeksjon, service og vedlikehold.

- Forsikre deg om at røyk og gass fra ovner og skorsteiner ikke kan komme inn i ventilasjons-systemet.

- Forurenset luft med høy konsentrasjon av støv,

- Viften må ikke brukes i nærheten av lettantennelige materialer eller gasser som alkohol, bensin eller lignende.

- For optimal luftmengde, se til at luften kan strømme uten blokkeringer eller tildekking.

- Sitt ikke på produktet. Legg ingen gjenstander på produktet.

- Forsikre deg om at uønsket materiale ikke kan komme inn i viften. Monter ved behov et gitter ved innsuget.

- OBS! Produktet må kobles via bryter med minst 3 mm bryteravstand.

INNHOLD

Vifte, 1 stk.

OBS! Viften må kobles via bryter med minst 3 mm bryteravstand.

OBS! Tidsuret fungerer når det får strøm. Ettergangstiden må ikke endres med mindre strømmen kobles fra viften først. Koblingsskjemaet viser hvordan vifte og belysning kobles til for styring med en og samme bryter (ekstern bryter S). Når belysningen er slukket, vil viften fortsette å arbeide i den innstilte ettergangstiden.

MONTERING

OBS! Bryt strømmen før montering!

Viften er ment for tilkobling til rundt kanalsystem for ventilasjon. Festes i tak eller på vegg. OBS! Hvis viften monteres i taket, må den beskyttes mot regn og kondens. Montering med luftstrømmen rett opp er ikke tillatt (fi g. 2-3). Du får best resultat hvis viften monteres så høyt som mulig. Viften må monteres minst 180 cm over gulvet.

Du kan justere fuktsensoren og tidsuret ved å vri på justeringsskruene ved hjelp av en skrutrekker. Fjern frontpanelet ved å løsne låseskruen og forsiktig løfte opp panelet. Still inn ettergangstiden ved å skru på den øvre skruen. Tiden kan justeres mellom 2 og 30 minutter. Fuktsensoren kan stilles inn mellom 60 og 90 % RF (relativ fuktighet). Viften vil automatisk slås på när innstilt luftfuktighet er oppnådd.

Viften monteres slik:

1. Bryt strømmen.
2. Merk ut og bor hull for viftens stuss/fl ens. Anbefalt mål for hull er ∅110 mm.
3. Fjern frontpanelet fra viften ved å løsne låseskruen.
4. Merk de fi re skruehullene, og bor hull.
5. Før strømkabelen gjennom hullet i viftehuset, og skru fast viften.
6. Koble strømkabelen til koblingsskinnen. Se koblingsskjema for kobling av bryter.
7. Still inn fuktsensor og tidsur (se instruksjoner i separat avsnitt nedenfor).
8. Monter frontpanelet igjen.
9. Koble til strømmen.

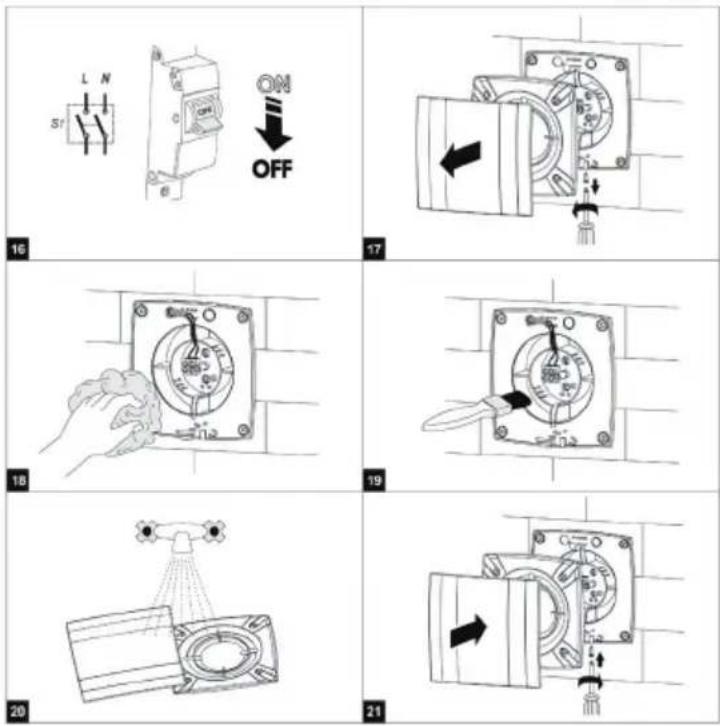

OBS! Bryt strømmen før alt vedlikeholdsarbeid!

Viften må rengjøres minst en gang i halvåret. Slik gjør du:

1. Bryt strømmen.
2. Fjern frontpanelet ved å løsne låseskruen og løfte av panelet.
3. Rengjør viften ved hjelp av en myk klut og børste fuktet i mildt såpevann. Frontpanelet kan skylles i vann.
4. Monter frontpanelet igjen, og skru inn låseskruen.
5. Koble til strømmen.

MILJ∅

EE-AVFALL

Brukte elektriske og elektroniske produkter, deriblant alle typer batterier, skal leveres til gjenvinning på eget innsamlingssted. (I henhold til direktiv 2012/19/EU og 2006/66/EC).

OPPBEVARING OG TRANSPORT

Oppbevar produktet i originalemballasjen. Oppbe- vares på et tört sted med god ventilasjon, ved +5 til +40 °C og med luftfuktighet som ikke overstiger 80 %. Beskytt produktet mot støv og damp som kan forårsake korrosjon på produktets deler.

KYLPYHUONETUULETIN DESIGN

KÄYTTÖTARKOITUS

- Afbryd strømmen før installation, rengøring, service og reparation.

- Det er forbudt at modifi cere eller beskadige ventilatorens dele.

- Dette produktet kan brukes av barn fra 8 år og oppover, og av personer med nedsatt fysisk eller mental funksjonsevne eller manglende erfaring og kunnskap, dersom de er under tilsyn eller har fått instruksjoner om bruken av produktet på en sikker måte og forstår risikoene som er involvert. Barn skal ikke leke med produktet. Rengjøring og vedlikehold må ikke utføres av barn uten tilsyn.

- Sørg for, at røg eller gasser fra ovne og skorstene

Skrue med plug, 4 stk.

TILSLUTNINGSDIAGRAM

OBS! Produktet skal tilkobles via en 2-polet afbryder med mindst 3 mm kontaktafstand.

OBS! Afbryd strømmen før montering!
