KÄYTTÖOHJE 87-3874 Biltema

Tämä kylpyhuonepuhallin on tarkoitettu kylpyhuoneiden, keittiöiden ja muiden pienten tai keskisuurten tilojen ilmanpoistoon. Sen voi liittää pyöreään ilmastointikanavaan, jonka läpimitta on ∅100 mm. Puhaltimessa on kosteusanturi ja ajastin. Tuotetta ei saa muuttaa, ja sitä saa käyttää ainoastaan sille suunniteltuun käyttötarkoitukseen.

TEKNISET TIEDOT

Paneelin koko: 170 x 150 mm

Istukkakoko: ....Läpimitta: ∅100 mm.

Ilmavirtaus:....88 m³/h

Energiankulutus:....14 W

Jännite: 230 V \~ 50 Hz

Kotelointiluokka:....IP34

Suojausluokka:....II (kaksoiseristetty)

Kosteusanturi: ....60 – 90 % RF, säädettävä

Jälkikäyntiaika:....2 – 30 minuuttia, säädettävä

Toimintalämpötila: .....+1 - 45 °C

TURVALLISUUSOHJEET

• Virta on katkaistava ennen asentamista, puhdistamista, huoltamista ja kunnossapitoa.
• Asentaminen on annettava valtuutetun sähköa-sentajan tehtäväksi.
• Tarkista ennen käyttöönottoa, että puhallin on ehjä ja että sen sisällä ei ole vieraita esineitä.
• Tarkista, että laitteen tekniset tiedot vastaavat käyttöpaikan asettamia vaatimuksia.
• Puhaltimeen ei saa tehdä muutoksia, eikä sen osia saa vaurioittaa.
• Henkilöt, joilla on motorisia puutteita (myös lapset) tai psyykkisiä häiriöitä tai joilla ei ole osaamista ja riittäviä valmiuksia, eivät saa käyttää laitetta.
• Pidä lapsia silmällä niin, etteivät he pääse leik-kimään tuotteella.
• 8 vuotta täyttäneet lapset ja henkilöt, joiden fyysisissä tai henkisissä kyvyissä on puutteita tai joilta puuttuu kokemusta tai osaamista, voivat käyttää tätä laitetta, jos heitä valvotaan heidän käyttäessään laitetta tai he ovat saaneet ohjeita laitteen käyttämisestä, jotta he osaavat käyttää laitetta turvallisesti ja ymmärtävät käytön aiheuttamat vaarat. Lapset eivät saa leikkiä laitteella. Lapset eivät saa puhdistaa ja pitää laitetta kun-

nossa ilman valvontaa.

• Sijoita puhallin niin, että sen pääsee tarkastamaan, huoltamaan ja puhdistamaan helposti.
• Varmista, että ilmanvaihtojärjestelmään ei pääse savua eikä palokaasuja uuneista tai hormeista.
• Korvausilma ei saa sisältää runsaasti pölyä, hiuk-kasia, liuottimia tai kuituja.
• On kiellettyä käyttää puhallinta helposti syttyvien aineiden läheisyydessä, kuten alkoholin tai bensiinin.
• Parhaan mahdollisen ilmavirtauksen vuoksi var-mista, että ilman kulkureittejä ei ole tukittu eikä peitetty.
• Älä istu laitteen päällä. Älä tee muutoksia laitteeseen.
• Varmista, että puhaltimeen ei pääse mitään ylimääräistä. Ilmanottoon on tarvittaessa asennettava ritilä.
• HUOM! Laite on yhdistettävä kaikkinapaisella katkaisijalla, jonka katkaisuväli on vähintään 3 mm.

SI SÄLTÖ

Puhallin 1 kpl

Ruuvi ja tulppa 4 kpl

KYTKENTÄKAAVIO

HUOM! Puhallin on yhdistettävä kaikkinapaisella katkaisijalla, jonka katkaisuväli on vähintään 3 mm.

HUOM! Ajastin toimii syöttöjännitteellä. Ennen jälikäyntiajan säätämistä puhallin on aina kytkettävä irti syöttöjänniteverkosta. Kytkentäkaavio osoittaa, kuinka puhallin ja valaisin liitetään samaan katkaisijaan (ulkoinen katkaisija S). Valon sammuttua puhallin jatkaa toimintaa asetetun jälikäyntiajan loppuun asti.

ASENTAMINEN

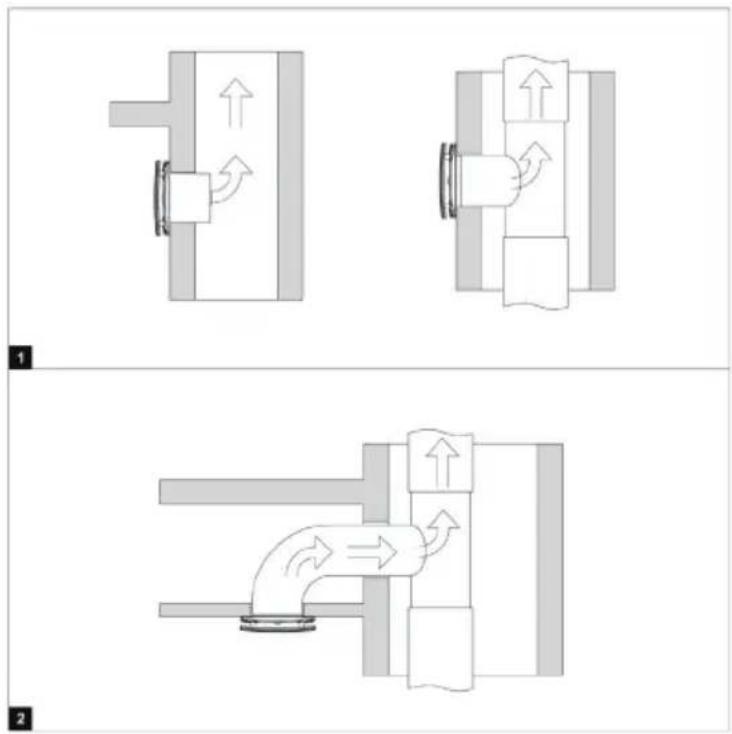

HUOM! Virta on katkaistava ennen asentamista! Puhallin on tarkoitettu asennettavaksi pyöreään ilmastointikanavajärjestelmään, joka kulkee katossa tai seinässä. HUOM! Jos puhallin asennetaan katt- toon, se on suojattava sade- ja kondenssivedeltä. Puhallinta ei saa asentaa niin, että ilmavirtaus suuntautuu suoraan ylöspäin (kuva 2-3). Parhaiten puhallin toimii, kun se asennetaan mahdollisimman ylös. Puhallin on asennettava vähintään 180 cm:n korkeudelle lattiasta.

1. Katkaise virta.
2. Merkitse ja poraa aukko puhaltimen istukalle/lai-palle. Suositettu aukkokoko on ∅110 mm.
3. Avaa lukkoruuvi ja ota puhaltimen etupaneeli pois.
4. Merkitse neljän kiinnitysreiän paikat ja poraa reiät.
5. Vie sähköjohto puhallinkotelon aukon läpi ja kiinnitä puhallin.
6. Liitä sähköjohto kytkentärimaan. Ks. katkaisijan kytkeminen kytkentäkaaviosta.
7. Säädä kosteusanturi ja ajastin (katso ohjeet eril- lisestä kappaleesta alta).
8. Asenna etupaneeli takaisin.
9. Kytke virta.

STILLE INN FUKTSENSOR OG TIDSUR

Du kan justere fuktsensoren og tidsuret ved å vri på justeringsskruene ved hjelp av en skrutrekker. Fjern frontpanelet ved å løsne låseskruen og forsiktig løfte opp panelet. Jälkiikäyntiaika asetetaan kiertämällä ylempää ruuvia. Aika voidaan säätää välille 2 – 30 minuuttia. Kosteusanturia voi säätää välillä 60 – 90 % RH (suhteellinen kosteus). Puhallin käynnistyy automaattisesti, kun ilmankosteus nousee asetettuun arvoon.

HUOM! Virta on katkaistava aina ennen huoltotoimenpiteiden tekemistä!

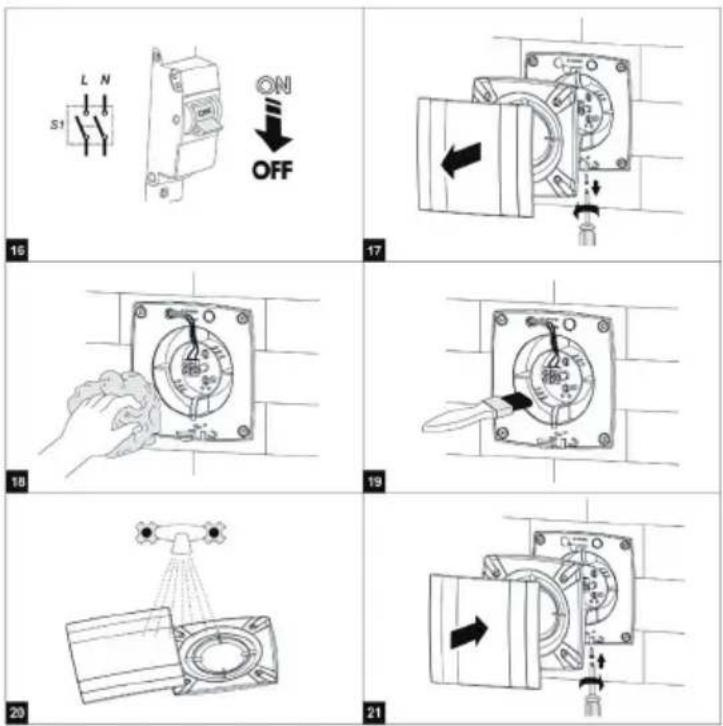

Puhallin on puhdistettava vähintään kerran puolessa vuodessa. Ohjeet:

1. Katkaise virta.
2. Ota etupaneeli pois avaamalla lukkoruuvi ja nosta-malla paneelia varovasti litteällä ruuvitaltalla.
3. Puhdista puhallin miedolla saippualiuoksella kostutetulla pehmeällä liinalla ja harjalla.
4. Asenna etupaneeli takaisin.
5. Kytke virta.

SÄILYTYS JA KULJETTAMINEN

Säilytä tuote sen alkuperäisessä pakkauksessa. Säilytyspaikan on oltava kuiva ja hyvin tuulettuva, ja lämpötilan tulee olla +5 – 40 °C ja ilmankosteuden enintään 80 %. Tuote on suojattava pölyltä ja höyryiltä, jotka voivat syövyttää tuotteen osia.

YMPÄRISTÖ

ELEKTRONIIKKAJÄTE

Käytetyt sähkö- ja elektroniset laitteet, myös kaikki akut ja paristot, on toimitettava kierrätykseen. (Direktiivien 2012/19/EU ja 2006/66/EC mukaisesti).
