BM 500 - Boormachine/Schroefmachine METABO - Gratis gebruiksaanwijzing en handleiding

Producttype	Luchtboormachine (boormachine)
Merk	Metabo
Model	BM 500
Bedoeld gebruik	DIY-boren in kunststof, hout, metaal en soortgelijke materialen
Energiebron	Perslucht (max. 6,2 bar werkdruk)
Luchtverbruik	440 l/min
Onbelaste snelheid	1,800 min⁻¹
Boorkopcapaciteit	1 – 10 mm
Boorcapaciteit in hout	20 mm
Boorcapaciteit in staal	10 mm
Binnendiameter slang	9 mm
Aansluitdraad	1/4"
Trillingsniveau (aₕ)	2.3 m/s²
Geluidsvermogensniveau (L_W)	97 dB(A)
Geluidsdrukniveau (L_pA)	86 dB(A)
Afmetingen (L × B × H)	195 × 42 × 160 mm
Gewicht	1.2 kg
Leveringsomvang	Boormachine, plug R 1/4", gebruiksaanwijzing
Onderhoud	Luchtfilter wekelijks reinigen; smeren met persluchtdruppelaar; loskoppelen van luchttoevoer voor onderhoud
Veiligheidsvoorzieningen	Vooruit/achteruit schakelaar; vereist gehoor- en oogbescherming; maximale werkdruk niet overschrijden
Reparatie	Alleen door gekwalificeerde specialisten; stuur naar servicecentrum voor reparatie

Veelgestelde vragen - BM 500 METABO

Welke energiebron heeft de Metabo BM 500 nodig?

De Metabo BM 500 is een pneumatisch gereedschap dat een persluchttoevoer nodig heeft met een maximale werkdruk van 6,2 bar (90 psi). Het mag niet worden gebruikt met explosieve, brandbare of schadelijke gassen.

Welke materialen kan ik boren met de BM 500?

Deze luchtboormachine is geschikt voor DIY-boren in kunststof, hout, metaal en soortgelijke materialen. De boorcapaciteit in hout is tot 20 mm en in staal tot 10 mm.

Hoe vervang ik de boor op de BM 500?

Koppel eerst het gereedschap los van de luchttoevoer. Draai vervolgens de snelsluitboorkop met de hand los om de huidige boor te verwijderen. Plaats de nieuwe boor en draai de boorkop stevig vast met de hand.

Welke veiligheidsmaatregelen moet ik nemen bij gebruik van de BM 500?

Draag altijd gehoorbescherming en veiligheidsbril. Houd de werkplek opgeruimd, gebruik niet onder invloed van drugs of alcohol, en raak nooit draaiende onderdelen aan. Koppel los van de luchttoevoer voordat u de boor wisselt of de machine onbeheerd achterlaat.

Hoe smeer ik de Metabo BM 500?

Gebruik persluchtdruppelaar (bijv. Metabo art. nr. 090 100 8540). Voeg voor continu gebruik elke 15 minuten 3–5 druppels toe in de luchtaansluiting. Als het ongebruikt is gebleven gedurende meerdere dagen, voeg dan voor gebruik 5–10 druppels toe. Er kan ook een inline-oliedruppelaar worden gebruikt.

Wat is de maximale werkdruk voor de BM 500?

De maximaal toegestane werkdruk is 6,2 bar (90 psi). Overschrijding van deze druk kan schade of letsel veroorzaken. Stel de compressorregelaar altijd hierop in.

Hoe reinig ik het luchtfilter op de BM 500?

Reinig het filter in de persluchtaansluiting minstens een keer per week. Een drukregelaar met waterafscheider en olie-druppelaar wordt aanbevolen voor optimale prestaties. Koppel los van de luchttoevoer vóór het reinigen.

Kan ik de BM 500 gebruiken voor omgekeerd boren?

Ja. Het gereedschap heeft een vooruit/achteruit schakelaar (F = rechtsom, R = linksom). Gebruik achteruit voor het verwijderen van schroeven of het losmaken van vastzittende boren.

Wat is het gewicht en de afmetingen van de BM 500?

De boormachine weegt 1,2 kg en heeft een lengte van 195 mm, een breedte van 42 mm en een hoogte van 160 mm, waardoor hij compact en licht is voor klusjes.

Waar kan ik de BM 500 laten repareren?

Reparaties moeten worden uitgevoerd door gekwalificeerde specialisten. Stuur het gereedschap naar het Metabo-servicecentrum in uw land met een beschrijving van de storing. Probeer het niet zelf te repareren.

GEBRUIKSAANWIJZING BM 500 METABO

Wij verklaren als enige verantwoordelijke, dat dit product in overeenstemming is met de volgende normen* conform de bepalingen van de richtlijnen**

D

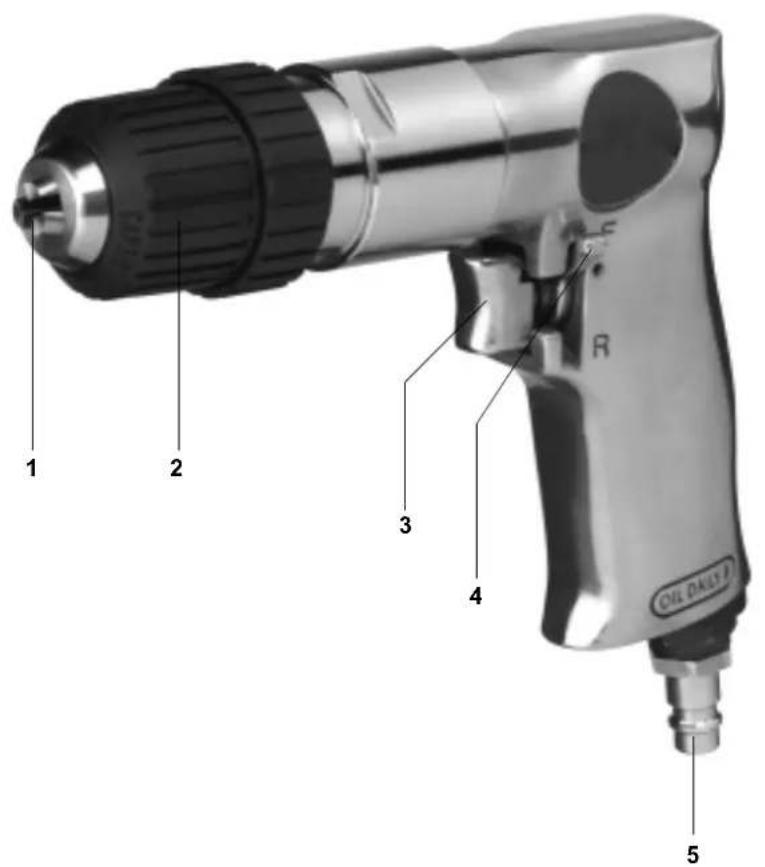

1. Een overzicht van het apparaat

1 Boorhouder
2 Snelwisselhouder
3 Trekker
4 Omschakelaar rechts / links
5 Steeknippel 1/4"

Inhould

1. Een overzicht van het apparaat
2. Eerst lezen!
3. Veiligheid
4. Gebruik
5. Onderhoud en verzorging
6. Reparatie
7. Milieubescherming
8. Leveringsomvang
9. Accessoires
10. Technische gegevens

2. Eerst lezen!

Deze handleiding is zodanig opgesteld dat u snel en veilig met uw apparaat kunt werken. Hier enkele aanwijzingen hoe u deze handleiding moet lezen:

• Lees deze handleiding vóór de inbedrijfstelling volledig door. Neem vooral de veiligheidsvoorschriften in acht.
• Deze handleiding is bedoeld voor personen met technische basiskennis over de omgang met apparaten zoals het hier beschreven apparaat. Als u geen enkele ervaring met dergelijke apparaten hebt, moet u eerst de hulp van ervaren personen inschakelen.

- Als u bij het uitpakken van het apparaat transportschade vaststelt, moet u onmiddellijk uw dealer hiervan op de hoogte stellen. In dat geval mag u het apparaat niet in bedrijf stellen!

- Bewaar alle bij dit apparaat geleverde documenten, zodat u zich indien nodig kunt informeren. Bewaar het aankoopbewijs voor eventuele garantieclaims.

- Als u het apparaat uitleent of verkoopt, moet u alle meegeleverde documenten meegeven.

- De fabrikant kan niet aansprakelijk worden gesteld voor schade die ontstaat door niet-inachtneming van deze handleiding.

De informatie in deze handleiding is als volgt aangeduid:

Gevaar!

Waarschuwing voor lichamelijk letsel of milieuschade.

Attentie!

Waarschuwing voor materiële schade.

Opmerking:

Aanvullende informatie.

• Getallen in afbeeldingen (1, 2, 3, ...)
  – duiden losse onderdelen aan;
  – zijn doorlopend genummerd;
• hebben betrekking op bijbehorende getallen tussen haakjes (1), (2), (3) ... in de aangrenzen-de tekst.
• Handelingsinstructies waarbij de vo Igorde moet worden aangehouden, zijn doorlopend genummerd.
• Handelingsinstructies met een willekeurige volgorde zijn met een punt aangeduid.
• Opsommingen zijn met een streepje aangeduid.

3. Veiligheid

Dit apparaat is geschikt voor het boren in kunststof, hout, metaal en soortgelijke materialen in de ambachtelijke sector.

Dit gereedschap mag alleen met een persluchttoevoer aangedreven worden. De in de technische gegevens vermelde maximaal toegestane werkdruk mag niet overschreden worden. Dit gereedschap mag niet met explosieve, brandbare of gezondheidsbedreigende gassen gebruikt worden.

Elk ander gebruik is in strijd met de voorschriften. Door onreglementair gebruik, veranderingen aan het gereedschap of het gebruik van onderdelen die niet door de fabrikant gekeurd en vrijgegeven zijn, kan onvoorziene schade ontstaan!

3.2 Algemene veiligheids- voorschriften

Neem bij het gebruik van dit gereedschap de volgende veiligheidsvoorschriften in acht om gevaren voor personen of materiële schade uit te sluiten.

Neem de speciale veiligheidsvoorschriften in de desbetreffende hoofdstukken in acht.

Neem eventueel speciale arbeidsbeschermings- of ongevallenpreventievoorschriften inzake de omgang met compressoren en persluchtgereedschappen in acht.

Algemene gevaren!

• Houd uw werkplek op orde - een slordige werkplek kan ongevallen tot gevolg hebben.
• Wees aandachtig. Gebruik dit ge-reedschap niet als u niet geconcen-treerd bent.
• Persluchtgereedschappen uit de buurt van kinderen houden.
• Sluit dit gereedschap alleen via een snelkoppeling op de persluchttoevoer aan.
• Zorg ervoor dat de in de technische gegevens vermelde maximaal toe-gestane werkdruk niet wordt overschreden.
• Overbelast dit gereedschap niet – gebruik dit gereedschap uitsluitend binnen het vermogensbereik dat in de technische gegevens vermeld wordt.
• Raak geen roterende onderdelen aan.
• Koppel dit apparaat los van de persluchtaansluiting, voordat u:
• de boor vervangt
• storingen verhelpt
• als het gereedschap zonder toe- zicht is.

Gevaar door onvoldoende onlijke veiligheidsuitrusting!

– Draag gehoorbescherming.
– Draag een veiligheidsbril.

Gevaar door gebreken aan het aat!

• Onderhoud het apparaat zorgvuldig. Neem de onderhoudsvoorschriften in acht.
• Repareer dit gereedschap niet zelf! Reparaties aan compressoren, drukvaten en persluchtgereedschappen mogen uitsluitend door vakmensen uitgevoerd worden.

Attentie!

• Bescherm het apparaat, vooral de persluchtaansluiting en de bedie- ningselementen, tegen stof en vuil.
  – Gereedschap alleen kort onbelast laten draaien.

3.3 Symbolen op het apparaat

6

7

8

9

6 Vó ór de inbedrijfstelling de handleiding lezen.
7 Oogbescherming gebruiken.
8 Gehoorbescherming gebruiken.
9 CE-symbol

4. Gebruik

4.1 Voor het eerste gebruik

• Steeknippel inschroeven.

4.2 Gereedschap gebruiken

Attentie

De persluchtleiding mag geen condens- water bevatten.

Attentie!

Om dit gereedschap lang operationeel te houden, moet het voldoende van pneumatische olie voorzien worden. Dit kan als volgt gebeuren:

- geoliede perslucht gebruiken door een oliër of leidingoliër te monteren. of

- per 15 gebruiksminuten (continu gebruik) ongeveer 3 tot 5 druppels pneumatische olie met de hand in de persluchtaansluiting of in de vulopening voor pneumatische olie aanbrengen.

Als het gereedschap meerdere dagen niet is gebruikt, ongeveer 5 tot 10 druppels pneumatische olie met de hand in de persluchtaansluiting of in de vulopening voor pneumatische olie aanbren-gen.

Gevaar

Let erop dat de boor stevig vastzit.

Kantel de boor niet.

1. Breng de gewenste boor in de boorhouder aan.
2. Met de snelwisselhouder de boor met de hand stevig vastdraaien.
3. Draairichting op de omschakelknop voor rechts-/linksloop instellen:
4. F = rechtsloop
5. R = linksloop.
6. Werkdruk op de compressor instellen (maximaal toegestane werkdruk zie "Technische gegevens").
7. Snelkoppeling op de persluchttoevoer aansluiten.
8. Inschakelen door de trekker te bedienen.

5. Onderhoud en verzorging

Gevaar!

Voor aanvang van alle werkzaamheden aan het gereedschap de persluchtaansluiting loskoppelen.

Onderhouds- of reparatiewerkzaamheden die verder gaan dan de in dit hoofdstuk beschreven werkzaamheden mogen alleen door vakmensen uitgevoerd worden.

• Controleren of de schroefverbindingen vastzitten, indien nodig vastdraaien.
• Filter in de persluchtaansluiting minstens eenmaal per week reinigen. Het wordt aanbevolen om een druk-

verminderaar met waterafscheider en een oliër voor het apparaat te installeren.

- Gereedschap niet onbeschermd in de openlucht of in een vochtige omgeving bewaren.

6. Reparatie

Gevaar!

Reparaties aan persluchtgereedschappen mogen alleen door vakmensen uitgevoerd worden!

Te repareren persluchtgereedschappen kunnen naar de service-vestiging van uw land opgestuurd worden. Het adres staat in de onderdelenlijst.

Als u persluchtgereedschappen ter reparatie opstuurt, moet u een beschrijving van de vastgestelde storing bijvoegen.

Het verpakkingsmateriaal van het apparaat is 100% recyclebaar.

Oude gereedschappen en accessoires bevatten grote hoeveelheden waardevolle grond- en kunststoffen die gerecycled moeten worden.

Deze handleiding is op chloorvrij gebleekt papier gedrukt.

8. Leveringsomvang

1 boormachine type BM 500
1 steeknippel R 1/4"a
1 handleiding

9. Accessoires

Benodigde luchthoeveelheid l/min 440
Maximaal toegestane werkdruk bar 6,2
Toerental min	-1 1.800
Boorhouder mm 1 – 10
Boorvermogen hout mm 20
Boorvermogen staal mm 10
Slangdiameter (inwendig) mm 9
Aansluitschroefdraad	" 1/4
Trilling (geschatte effectieve waarde van de versnelling)	m/s^2	2,3
EN ISO 15744
Geluidsniveau L_W^*	dB (A)	97
Geluidsniveau L_PA^*	dB (A)	86
Onzekerheid K	dB (A)	3
Afmetingen: lengte x breedte x hoogte	mm	195 x 42 x 160
Gewicht	kg	1,2
* De vermelde waarden zijn emissiewaarden en hoeven daardoor niet tevens veilige werkplekwaarden te zijn. Hoewel er een correlatie tussen emissie- en immissieniveaus bestaat, kan hieruit niet betrouwbaar worden afgeleid of er extra voorzorgsmaat-regelen noodzakelijk zijn of niet. Factoren die het actuele immissieniveau op de werkplek beïnvloeden, omvatten de aard van de werkruimte en andere geluidsbronnen, bijvoorbeeld het aantal machines en andere arbeidsprocessen in de buurt. De toege-stane werkplekwaarden kunnen ook per land verschillen. Deze informatie moet de gebruiker echter in staat stellen om een betere inschatting van bedreigingen en risico's te maken.
