KW-XG701E - Autoradio JVC - Gratis gebruiksaanwijzing en handleiding

Type product	Autoradio
Merk	JVC
Model	KW-XG701E
Afmetingen (BxHxD)	182 x 53 x 157 mm
Gewicht	1,2 kg
Voeding	12 V DC (negatieve massa)
Maximaal vermogen	50 W x 4 kanalen
Geschikt voor	Auto 12V, DIN-slot
CD-speler	Ja, CD-R/RW afspeelbaar
USB-aansluiting	Voorzijde, compatibel met MP3/WMA
AUX-ingang	3,5 mm jack (voorzijde)
Radio ontvanger	FM/AM met RDS
Uitneembaar frontpaneel	Ja, afneembaar en opbergbaar
Display	LCD met witte verlichting
EQ-instellingen	Preset equalizer (Rock, Pop, Classic, etc.)
Luidsprekeruitgangen	4 kanalen (front/rear)
Ondersteunde formaten	CD, CD-R/RW, MP3, WMA
Reiniging	Gebruik een zachte, droge doek; geen oplosmiddelen
Veiligheid	Uitneembaar front voor diefstalpreventie

Veelgestelde vragen - KW-XG701E JVC

Hoe installeer ik de JVC KW-XG701E in mijn auto?

Sluit de ISO-stekker aan op de autokabelboom. Zorg dat de +12V, massa en luidsprekerdraden correct zijn aangesloten. Gebruik de meegeleverde montagebeugel voor een DIN-slot.

Welk formaat USB-sticks worden ondersteund?

USB-sticks tot 32 GB in FAT32-formaat met MP3/WMA-bestanden.

Hoe stel ik de klok in?

Houd de CLOCK-knop ingedrukt tot de uren knipperen. Draai aan de volumeknop om de tijd in te stellen, druk opnieuw op CLOCK om te bevestigen.

Wat moet ik doen als het apparaat niet aangaat?

Controleer de zekering (meestal 10A) en de +12V-aansluiting. Zorg dat de auto-contact aan staat.

Kan ik een Bluetooth-handenvrije kit aansluiten?

Deze radio heeft geen ingebouwde Bluetooth, maar u kunt een externe Bluetooth-adapter via de AUX-ingang aansluiten.

Hoe verwijder ik het frontpaneel?

Druk op de RELEASE-knop aan de rechterkant van het frontpaneel en trek het naar voren toe.

Wat is de maximale luidsprekerimpedantie?

Gebruik luidsprekers van 4 ohm of hoger. Lagere impedantie kan de versterker beschadigen.

Hoe stel ik de radiozenders in?

Druk op SEEK om automatisch te zoeken of handmatig via de cijfertoetsen. Sla zenders op door een cijfertoets ingedrukt te houden.

Waarom speelt de CD niet af?

Controleer of de CD schoon is en niet beschadigd. Ondersteunde formaten: CDDA, MP3, WMA. Reset het apparaat indien nodig.

Hoe reset ik het toestel naar fabrieksinstellingen?

Houd de RESET-knop (aan de voorzijde, klein gaatje) met een pen 3 seconden ingedrukt.

GEBRUIKSAANWIJZING KW-XG701E JVC

Zie bladzijde 4 voor het annuleren van de displaydemonstratie.

Bijzonderheden over de installatie en aansluiting van het apparaat vindt u in de desbetreffende handleiding.

Hartelijk dank voor de aanschaf van dit JVC-product!

Wij verzoeken u de gebruiksaanwijzing goed door te lezen voordat u het apparaat gaat gebruiken. Zo krijgt u een volledig inzicht in de functies van het apparaat en kunt u de mogelijkheden optimaal benutten.

BELANGRIJK VOOR LASERPRODUKTEN

1. KLASSE 1 LASERPRODUKT
2. VOORZICHTIG: Open de bovenste afdekking niet. Er zijn geen door de gebruiker te repareren onderdelen in het toestel; laat onderhoud en reparatie over aan erkend onderhoudspersoneel.
3. VOORZICHTIG: Zichtbare en/of onzichtbare klasse 1M laserstralen indien geopend. Bekijk niet direct met optische instrumenten.
4. REPRODUCTIE VAN LABEL: WAARSCHUWINGSLABEL OP BUITENKANT VAN TOESTEL AANGEBRACHT.

CAUTIONVISIBLE AND/ORINVISIBLE CLASS 1MLASER RADIATIONWHEN OPEN. DO NOTVIEW DIRECTLY WITHOPTICAL INSTRUMENTS,EC:60825-12001(ENG)

ATTENTIONRAYONNEMENT LASERVISIBLE ET/OUNBILE DE CLASSE1M UNE FOIS OLVERT,NE PAS REGARDERDIRECTMENT AVECDES INSTRUMENTSOPTIQUES.(PRA)

AVISORADICACIÓN LASERDE CLASE 1MVISIBLE Y/O INVISIBLECUANDO ESTABAERTO, NO MIRARRECTAMENTECON INSTRUMENTALOPTICO.(ESP)

VARNINGSYNUG OCH/ELLERSYNLIGLASERSTRALING,KLASS 1M, NÁR DENNADEL, ÁR ÖPPNAD,BETRAKTA EJSTRALEN MED OPTEKAINSTRUMENT.(SWB)

注意ここを聞くと可視及び/または不可視のクラス1Mレーゲー放射が出ます。光学装置で直接見ないでください。(JPN)

CAUTIONVISIBLE AND/ORINVISIBLE CLASS 1MLASER RADIATIONWHEN OPEN.DO NOT STOREINTO BEAM,RDA 21 CRI(ENG)

Dit symbool is alleen geldig in de Europese Unie.

Informatie voor gebruikers over het weggooien van oude apparatuur

Deze markering geeft aan dat het product met dit symbool bij het einde van de gebruiksduur niet bij het huishoudelijk afval mag worden gegooid. Wanneer u dit product wilt verwijderen, houdt u dan aan de geldende nationale wetgeving of andere regels in uw land en uw gemeente. Door dit product naar het inzamelingspunt te brengen, werkt u mee aan het behoud van natuurlijke hulpbronnen en met het voorkomen van potentiële negatieve effecten op het milieu en de volksgezondheid.

Waarschuwing:

Voorkom ongelukken en kijk derhalve uitermate goed uit indien u het toestel tijdens het besturen van de auto wilt bedienen.

De receiver heeft een functie voor bediening met de stuurafstandsbediening.

- Zie de Handleiding voor instalatie/aansluiting (afzonderlijk boekje) voor het verbinden.

Voor de veiligheid is een genummerde identificatiekaart bij het apparaat geleverd. Het identificatienummer is tevens op de behuizing van het apparaat gedrukt. Bewaar de kaart op een veilige plaats. Deze kaart is belangrijk voor identificaatie indien het apparaat is gestolen.

Denk aan de veiligheid...

• Zet het volume onder het rijden niet te hard. Dit is gevaarlijk, omdat u de geluiden buiten de auto niet meer hoort.
• Zet de auto stil voordat u ingewikkelde handelingen met het apparaat gaat verrichten.

Temperatuur binnen de auto...

Als de auto gedurende lange tijd in de kou of in de warmte heeft gestaan, mag u het apparaat pas gebruiken nadat de temperatuur in de auto weer normaal waarden heet bereikt.

Het apparaat terugstellen

PREFIT

- De door u gemaakte instellingen worden tevens gewist (uitgezonderd de geregistreerde Bluetooth apparatuur en vastgelegde zenders voor de tuner, zie bladzijden 8 en 14).

Geforceerd verwijderen van een disc

SOURCE + [Houd ingedrukt] SEL

• Wees voorzichtig zodat de disc niet valt wanneer deze wordt uitgeworpen.
• Stel het toestel terug indien dit niet werkt.

Gebruik van de MODE toets

Door een druk op MODE schakelt de receiver in de functiemodus en krijgen de cijfertoetsen en ▲/▼ toetsen een andere functie.

7 BD 8 MO 1 2 9 SSM 10 3 4 11 RPT 12 RND 5 6

[Binnen 5 seconden...]

INHOUD

INTRODUCTIE

Voorbereiding 4

BEDIENING

Basisbediening 5

• Gebruik van het bedieningspaneel 5
• Gebruik van de afstandsbediening (RM-RK50) 6

Luisteren naar de radio 8

Opzoeken van RDS FM-programma's —PTY zoeken 9

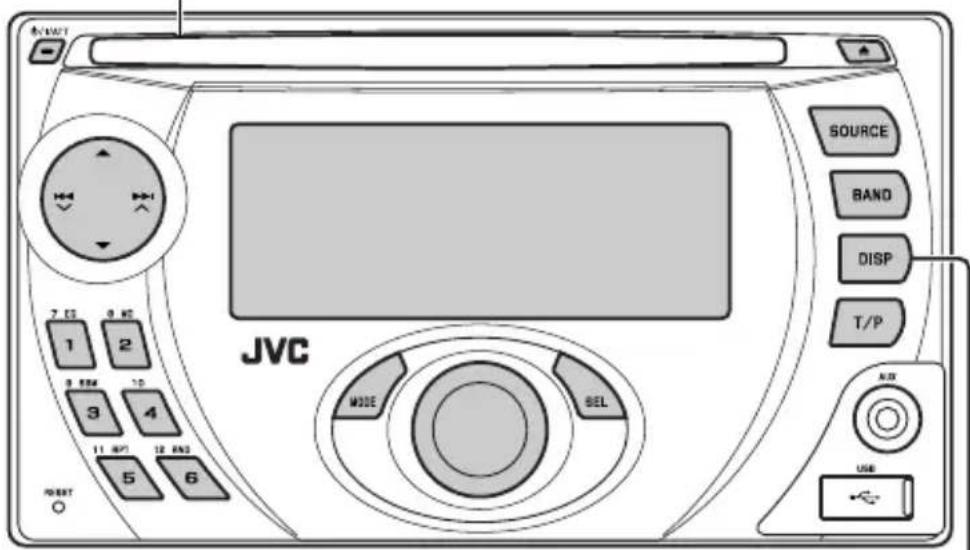

Bediening voor discs 11

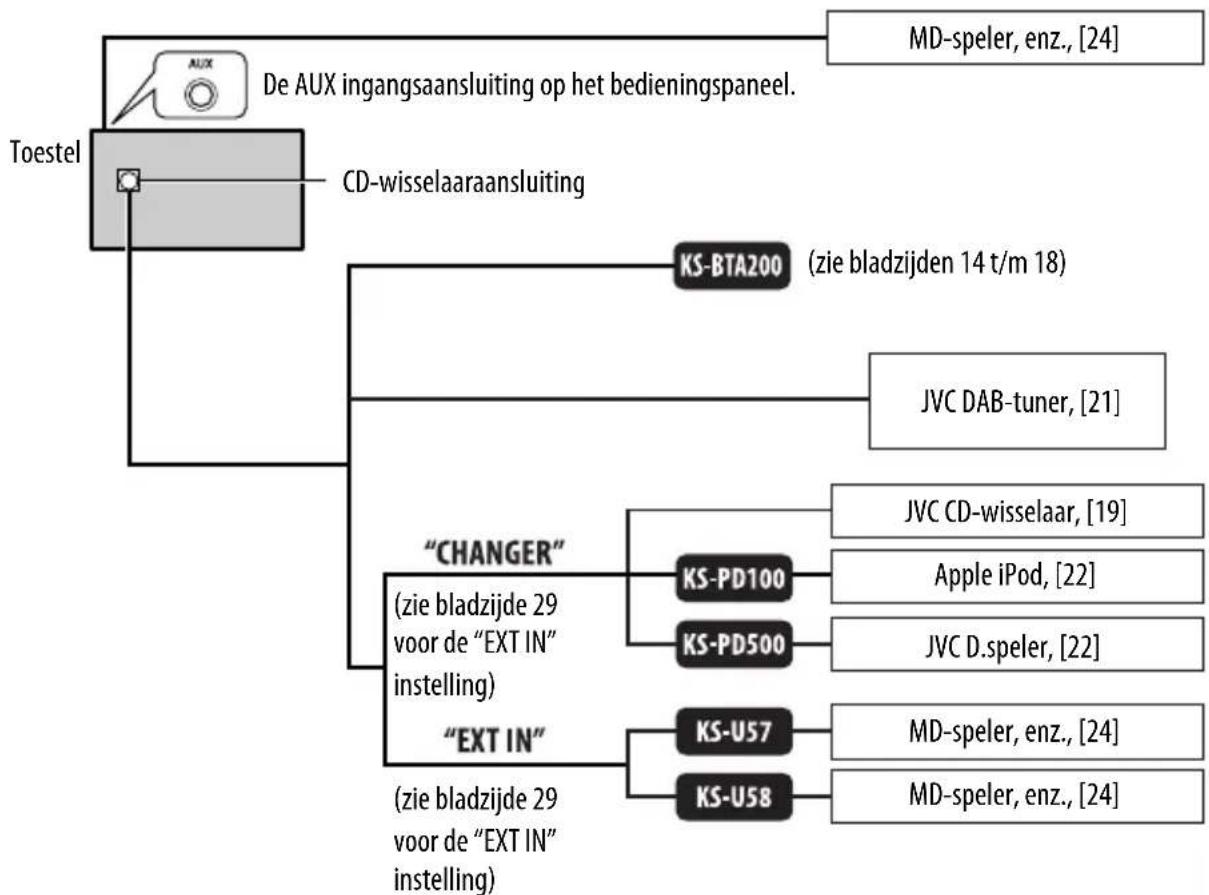

EXTERNE APPARATUUR

Weergave van USB-apparatuur ...... 13

Gebruik van Bluetooth® apparatuur ... 14

• Gebruik van de Bluetooth mobiele telefoon 16

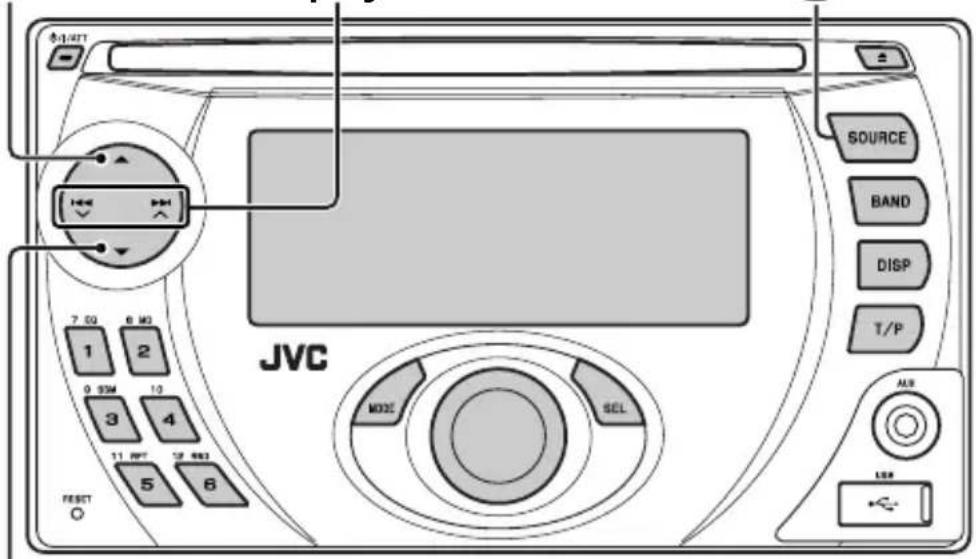

• Gebruik van de Bluetooth audiospeler 18

Luisteren naar de CD-wisselaar ...... 19

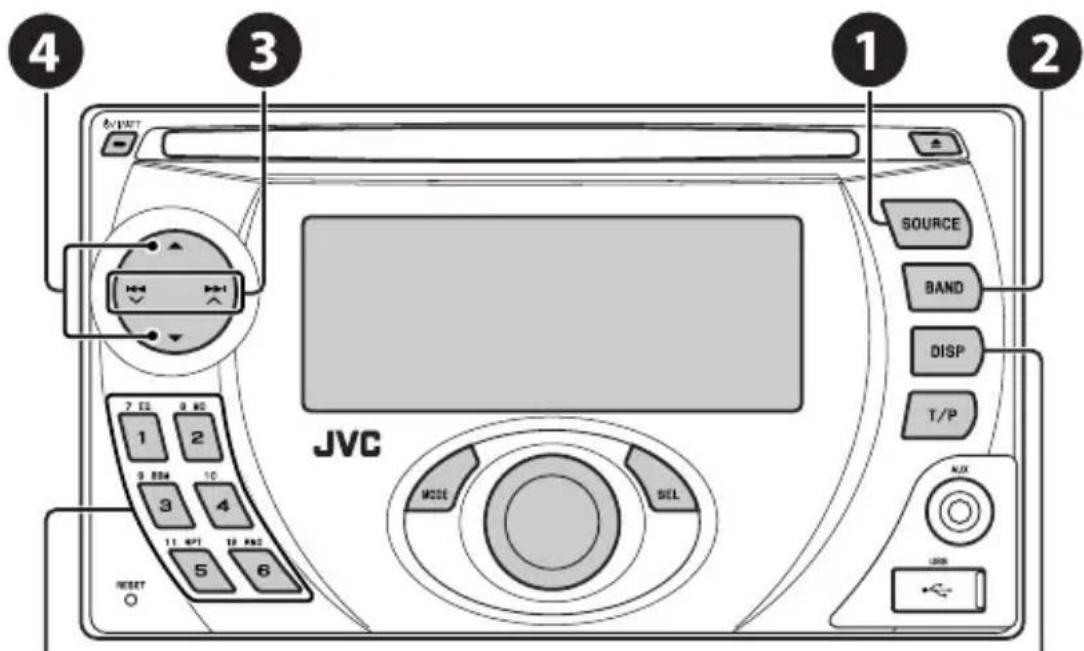

Luisteren naar de DAB-tuner 21

Luisteren naar de iPod / D.speler ...... 22

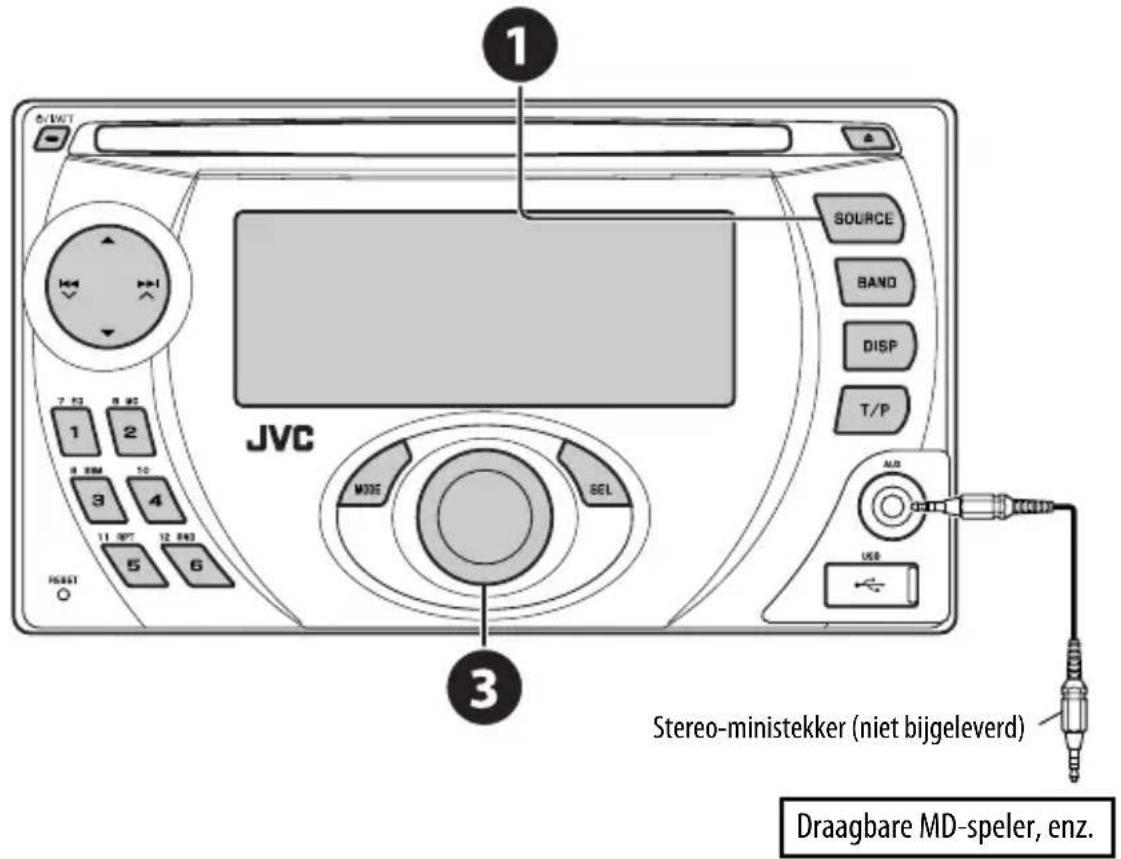

Luisteren naar andere externe apparatuur 24

INSTELLINGEN

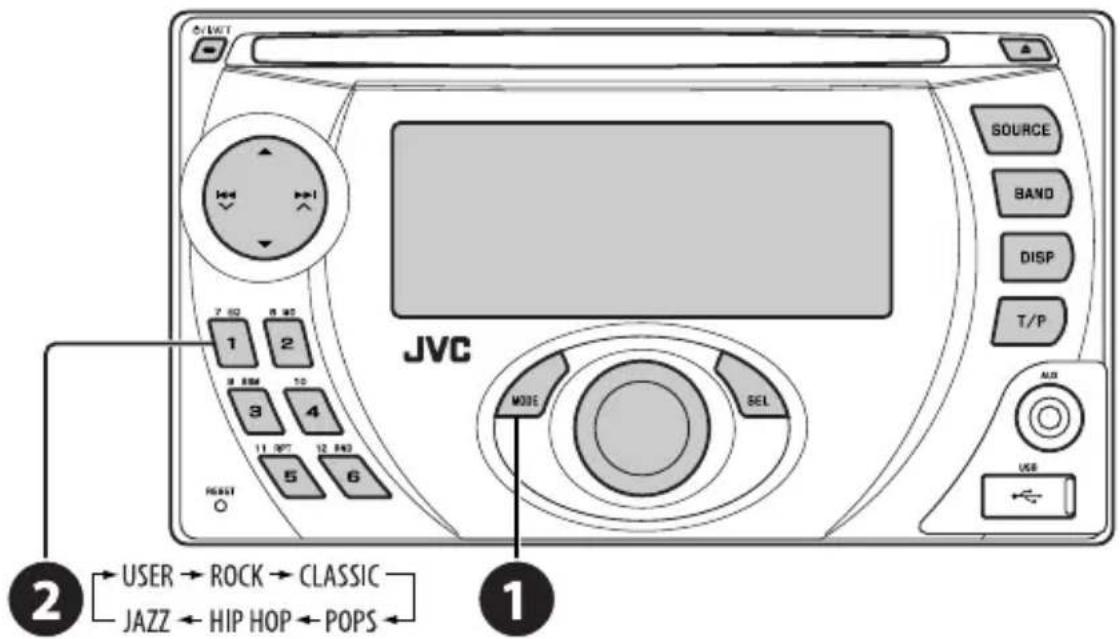

Kiezen van een vastgelegde geluidsfunctie 26

Algemene instellingen — PSM ...... 27

Bluetooth instellingen 30

REFERENTIES

Onderhoud 31
Meer over deze receiver 32
Oplossen van problemen 36
Technische gegevens 40

Voorbereiding

Annuleren van de displaydemonstratie en instellen van de klok

• Zie tevens bladzijden 27 en 28.

1 3 Met de stroom uitgeschakeld: Controleren van de huidige t Met de stroom ingeschakeld: Veranderen van displayinform SOURCE BAND DISP T/P JVC MODE SEL 4 [Draai] 2 [Houd ingedrukt], 5

Met de stroom uitgeschakeld: Controleren van de huidige tijd op de klok Met de stroom ingeschakeld: Veranderen van displayinformatie

① Inschakelen van de stroom.
② Voer de PSM-instellingen in.
3 4 Annuleer de displaydemonstratie
Kies "DEMO" en vervolgens "DEMO OFF".
Kies "CLOCK H" (uur), en stel vervolgens het uur in.
Kies "CLOCK M" (minuut), en stel vervolgens de minuten in.
Kies "24H/12H" en vervolgens "24H" (uur) of "12H" (uur).
⑤ Voltooi de procedure.

Stel de klok in

Let op met het instellen van het volume:

Digitale apparatuur (CD/USB) produceren weinig ruis in vergelijking met andere bronnen. Verlaag derhalve het volume alvorens de weergave van deze digitale apparatuur te starten zodat beschadiging van de luidsprekers door een plotselinge sterke volumeverhoging wordt voorkomen.

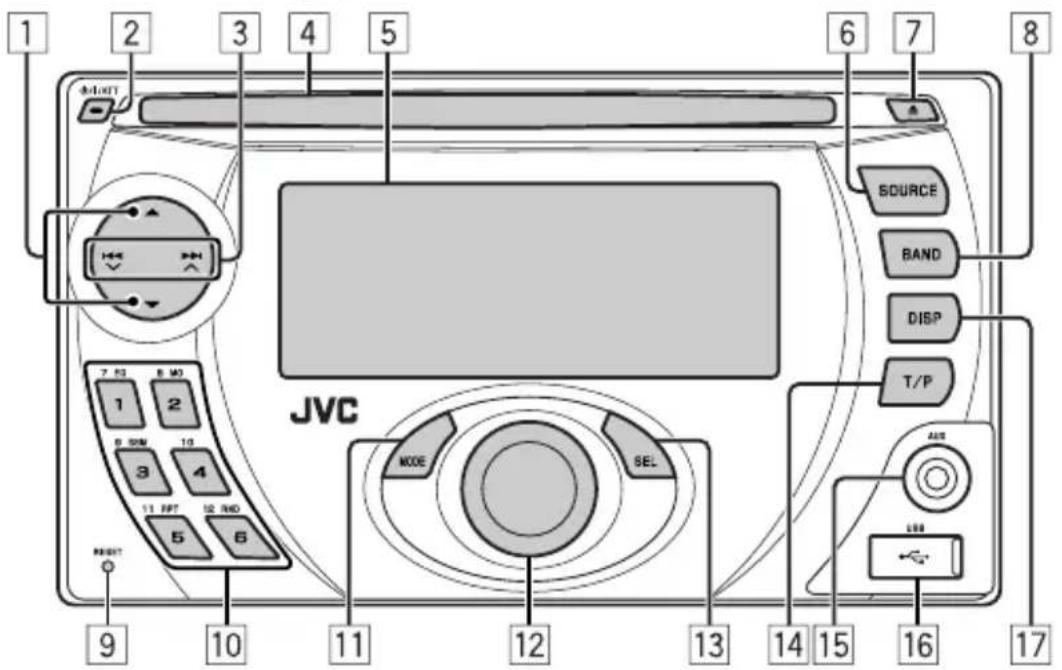

Gebruik van het bedieningspaneel

1 2 3 4 5 6 7 8 SOURCE BAND DISP T/P JVC MODE SEL ADD USB 9 10 11 12 13 14 15 16 17

1 • DAB: Kiezen van DAB-service.

• CD/USB/CD-CH: Kiezen van een map.

- IPOD/D.PLAYER: Oproepen van het hoofdmenu/Pauzeren of stoppen van de weergave/Bevestigen van uw keuze.

- BT-PHONE/BT-AUDIO: Invoeren van instelmenu /Bevestigen van keuze.

2 • Inschakelen van de stroom.

- Uitschakelen van de stroom [Houd ingedrukt].

- Dempen van het geluid (indien de stroom is ingeschakeld).

3 • FM/AM/DAB: Opzoeken van zender/DAB-ensemble.

• CD/USB/CD-CH: Kiezen van een map.

• IPOD/D.PLAYER: Kiezen van een map.

- BT-PHONE/BT-AUDIO: Kiezen van in te stellen onderdeel/Kiezen van een geregistreerd apparaat.

4 Lade

5 Displayvenster

6 Voor het kiezen van de bron.

FM/AM → DAB* → CD* → USB* → CD-CH*/ IPOD*/D.PLAYER* (of EXT IN) → BT-PHONE* (Bluetooth Telefoon) → BT-AUDIO* (Bluetooth Audio) → AUX IN → (terug naar het begin)

* U kunt deze bronnen niet kiezen indien ze niet gereed staan of niet zijn aangesloten.

7 Uitwerpen van disc.

8 Kiezen van de golfband.

9 Terugsteltoets

10 • FM/AM/DAB: Kiezen van voorkeurzender/DAB-service.

- CD/USB/CD-CH: Kiezen van map/fragment/disc (voor CD-wisselaar).

• BT-PHONE: Kiezen van vastgelegd telefoonnummer.

11 Oproepen van de functiemodus.

Druk op MODE en vervolgens op een van de volgende toetsen (binnen 5 seconden)...

EQ: Kiezen van de geluidsfunctie.

MO: Activeren/annuleren van mono-ontvangst.

SSM: Automatisch vastleggen van zenders [Houd ingedrukt].

RPT: Kiezen van herhaalde weergave.

RND: Kiezen van willekeurige weergave.

▲ / ▼ : Verspringen van 10 fragmenten.

12 Volumeregelaar [Draai].

13 • Voer de PSM-instellingen in [Houd ingedrukt].

- Instellen van de geluidsfunctie.

14 • Activeren/annuleren van TA-standbyontvangst.

- Invoeren van RDS-programmazoeken [Houd ingedrukt].

15 AUX (extra) ingangsaansluiting

16 USB (Universal Serial Bus) ingangsaansluiting

17 Veranderen van displayinformatie.

7 1 2 3 4 5 6 TAG CHO DISC TIP RY AF REG MOST AND RPT 28:00 AM PM USER ROCK CLASSIC POPS HIPHOP JAZZ EG LOUD ANA Tr P %N $ 888 8 9 10 11 12 13 14 15 16 7

1 Weergavebronindicators
2 Fragmentinformatie-indicators
3 RDS indicators
4 Hoofddisplay (Menu, weergave-informatie)
5 Tunerontvangstindicators
6 Weergavefunctie- / onderdeelindicators (willekeurig/herhalen)
7 • Spectrum-analyzermeter • Volumeniveau-indicator
8 Geluidsfunctie indicators
9 Equalizerindicator
10 Toonversterkingindicator
11 Kloindicator

12 Analyzerindicator
13 Bluetooth indicator
14 Fragmentindicator
15 Brondisplay/Voorkeurnummer/Fragmentnummer/Mapnummer/Discnummer
16 Status van Bluetooth apparaat (Apparaatnummer, [1 - 5]; signaalsterkte, [0 - 3]*; batterijpeil, [0 - 3]*)
* De sterkte van het signaal en de batterij wordt sterker naarmate het nummer hoger wordt.

Gebruik van de afstandsbediening (RM-RK50)

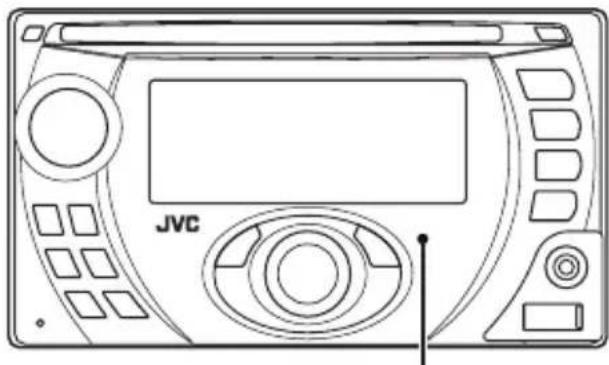

Gebruik van de afstandsbediening:

• Richt de afstandsbediening direct naar de afstandsbedieningssensor op het toestel.
• Stel de afstandsbedieningssensor NIET aan schel licht (directe zonlicht of lamplicht) onderhevig.

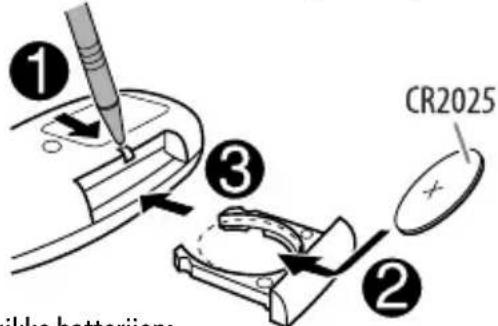

Plaatsen van de lithium-knoopbatterij (CR2025)

① ③ ② CR2025

Gebruikke batterijen:

Niet weggooien, maar inleveren als KCA.

Waarschuwing: Voorkomen van ongelukken en beschadiging

• Plaats geen andere batterij dan een CR2025 of gelijkwaardige batterij.
• Laat de afstandsbediening niet langdurig op plaatsen liggen die aan het directe zonlicht onderhevig zijn (bijvoorbeeld op het dashboard).
• Bewaar de batterij buiten het bereik van kleine kinderen.
• Laad niet op, sluit niet kort, demonteer niet en verwarm de batterij niet en gooi niet in een vuur.
• Bewaar de batterij niet met andere metalen materialen.
• Steek niet met een tangetje of dergelijk gereedschap in de batterij.
• Wikkel de batterij met band om en isoleer goed alvorens weg te gooien of langdurig op te slaan.

1 2 3 VOL- VOL+ SOURCE F D U 4 5 6 7 O/I/ATT SOUND JVC RM-RK50

1 • Druk kort voor het inschakelen van de stroom of het dempen van het geluid wanneer de stroom reeds is ingeschakeld.

- Houd ingedrukt voor het uitschakelen van de stroom.

2 • Gebruik ▲ U voor het veranderen van FM/AM/DAB-golfbanden.

- Gebruik D ▼ voor het veranderen van voorkeurzenders (of DAB-services).

• Verandert de map van MP3/WMA/AAC/WAV.

- Tijdens weergave van een MP3-disc met een voor MP3 geschikte CD-wisselaar:

- Druk kort voor het veranderen van disc.

– Houd ingedrukt voor het veranderen van map.

- Tijdens weergave van een Apple iPod of een JVC D.speler:

- Gebruik D ▼ voor het pauzeren/stoppen of hervatten van de weergave.

- Roep het hoofdmenu met ▲ U op. (De ▲ U/D ▼/◀ R/F ▶ toetsen werken nu als menukeuzetoetsen.)* * ▲ U : Terugkeren naar het voorgaande menu. D ▼ : Bevestigen van de keuze.

3 Voor het instellen van het volume.
4 Voor het kiezen van geluidsfuncties (iEQ: Intelligente Equalizer).
5 Voor het kiezen van de bron.
6 Voor Bluetooth mobiele telefoon:
- Beantwoorden van gesprekken door kort te drukken.
- Negeren van gesprekken door even ingedrukt te houden.

7 • Druk kort voor het opzoeken van zenders (of DAB-services).

- Houd even ingedrukt voor het opzoeken van DAB-ensembles.

- Houd ingedrukt voor snel voor- of achterwaarts van een fragment.

- Druk kort voor het veranderen van fragment.

- Tijdens weergave van een iPod of een D.speler (tijdens de menukeuzefunctie):

- Druk kort voor het kiezen van een onderdeel. (Druk vervolgens op D ▼ om de keuze te bevestigen.)

– Houd ingedrukt om tegelijkertijd 10 onderdelen te verspringen.

- Achterwaarts verspringen/voorwaarts verspringen voor Bluetooth audio.

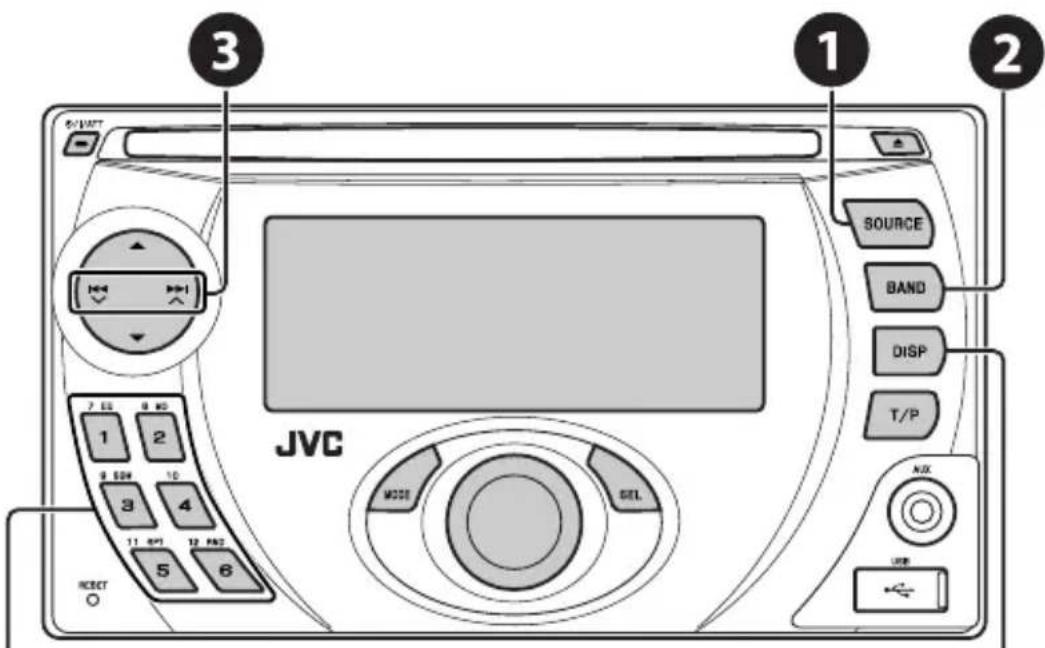

Luisteren naar de radio

3 1 2 SOURCE BAND DISP T/P JVC MODE SEL AUX USB 7 00 0 00 1 2 8 500 10 3 4 11 600 12 MHz 5 6 INJECT

Kiezen van een voorkeurzender.
Veranderen van displayinformatie

① Kies "FM/AM".
② Kiezen van de golfband.

$$ \rightarrow \mathrm{FM1} \rightarrow \mathrm{FM2} \rightarrow \mathrm{FM3} \rightarrow \mathrm{AM} $$

Licht op wanneer een stereo FM-uitzending met sterke signalen wordt ontvangen.

3 Opzoeken van een gewenste zender—Automatisch opzoeken.

Handmatig zoeken: Houd een van de toetsen ingedrukt totdat "M" op het display knippert en druk vervolgens herhaaldelijk op de toets.

Indien een stereo FM-uitzending slecht ontvangbaar is

1

2

De ontvangst is beter, maar het stereo-effect gaat verloren.

- De MO indicator licht op.

Automatisch vastleggen van FM-zenders —SSM (achtereenvolgend vastleggen van sterke zenders)

U kunt maximaal zes zenders voor iedere golfband vastleggen.

1

2

3

[Houd ingedrukt]

Lokale FM-zenders met sterke signalen worden opgezocht en automatisch voor de FM-golfband vastgelegd.

Handmatig vastleggen

Bijv.: Vastleggen van FM-zender op 92,5 MHz onder voorkeurnummer 4 van de FM1-golfband.

1

2

92.5

3

[Houd ingedrukt]

92.5

Opzoeken van RDS FM-programma's — PTY zoeken

Veranderen van displayinformatie Zendernaam (PS) → Zenderfrequentie → PTY → (terug naar het begin) 3 JVC SOURCE BAND DISP T/P 2 MODE SEL 1 [Houd ingedrukt] 3 RESET 2 USB

1 Activeren van PTY-zoeken.
② Kies een PTY-code (programmatype).

Zie bladzijde 10 voor details.

3 Start het zoeken.

Indien er een zender is die een programma van dezelfde PTY-code uitzendt, wordt op deze zender afgestemd.

Vastleggen van uw favoriete programmatypes

U kunt uw favoriete PTY-codes onder de cijfertoetsen vastleggen.

1 Kies een PTY-code (zie de rechterkolom).
2 Kies een voorkeurnummer.

[Houd ingedrukt]

3 Herhaal stappen 1 en 2 voor het vastleggen van andere PTY-codes.

4

[Houd ingedrukt]

Leg de PTY-codes onder de cijfertoetsen vast (1 t/m 6):

1	2	3	4	5	6
POP M	ROCK M	EASY M	CLASSICS	AFFAIRS	VARIED

PTY-codes (kiesbaar met de regelschijf):

NEWS (nieuws), AFFAIRS (actualiteiten), INFO (informatie), SPORT (sport), EDUCATE (educatief), DRAMA, CULTURE (cultuur), SCIENCE (wetenschap), VARIED (gevarieerd), POP M (popmuziek), ROCK M (rockmuziek), EASY M (easy listening muziek), LIGHT M (lichte muziek), CLASSICS (klassiek), OTHER M (overige muziek), WEATHER (weer), FINANCE (financieën), CHILDREN (kinderen), SOCIAL (sociaal), RELIGION (religie), PHONE IN (binnenkomende telefoongesprekken), TRAVEL (reizen), LEISURE (recreatie), JAZZ (jazzmuziek), COUNTRY (country-muziek), NATION M (nationale muziek), OLDIES (gouwe ouwe), FOLK M (folkmuziek), DOCUMENT

Activeren/annuleren van TA/PTY-standbyontvangst

TA-standbyontvangst Indicator PTY-standbyontvangst Indicator
Druk op [T/P] om te activeren.	TP	Zie bladzijde 28.	PTY
Het toestel schakelt tijdelijk vanaf iedere bron, uitgezonderd AM, naar verkeersinformatie (TA) over indien informatie beschikbaar is*. Het volume verandert naar het hiervoor ingestelde TA-volumeniveau indien het huidige volumeniveau lager dan het hiervoor ingestelde niveau is (zie bladzijde 28).	Licht op Het	toestel schakelt tijdelijk vanaf iedere bron, uitgezonderd AM, naar uw favoriete PTY-programma over*.	Licht op
Nog niet geactiveerd. Stem op een andere zender af die wel RDS-signalen uitzendt.	Knippert Nog	niet geactiveerd. Stem op een andere zender af die wel RDS-signalen uitzendt.	Knippert
Druk op [T/P] om te annuleren.	Dooft Kies “OFF” voor de PTY-code (zie bladzijde 28) om te annuleren.		Dooft

• Indien een DAB-tuner is aangesloten, werkt TA/PTY-standbyontvangst tevens voor het opzoeken van een service. (Zie tevens bladzijden 21 en 28.)
  * Er wordt niet overgeschakeld naar verkeersinformatie of een PTY-programma indien via "BT-PHONE" een telefoonverbinding is gestart.

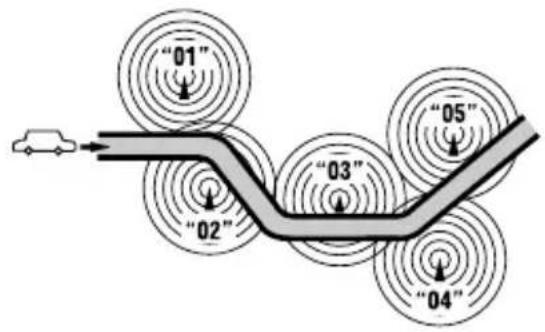

Volgen van hetzelfde programma—Ontvangst van netwerk-volgen

Indien u in een gebied rijdt waar de FM-ontvangst niet sterk genoeg is, zal de receiver automatisch op een andere FM RDS-zender van hetzelfde netwerk afstemmen, die mogelijk hetzelfde programma maar met sterkere signalen uitzendt (zie de afbeelding op bladzijde 11).

Voor het veranderen van ontvangst van netwerkvolgen, zie "AF-REG" op bladzijde 28.

- Zie "Volgen van hetzelfde programma—Ontvangst van alternatieve frequentie" op bladzijde 22 indien u een DAB-tuner heeft aangesloten.

Programma A wordt op verschillende frequenties uitgezonden (01 – 05)

Automatisch kiezen van zenders—Programmazoeken

Normaliter wordt door een druk op een van de cijfertoetsen op de overeenkomende voorkeurzender afgestemd.

Indien de signalen van een vastgelegde FM RDS-zenders echter niet sterk genoegd zijn, gebruikt dit toestel de AF-data voor het afstemmen op een andere frequentie waarop hetzelfde programma als van de oorspronkelijke voorkeurzender wordt uitgezonden.

• Het duurt even eer met gebruik van programmazoeken op een andere zender is afgestemd.
  • Zie tevens bladzijde 28.

Bediening voor discs

Plaats de disc.

De weergave start automatisch.

JVC SOURCE BAND DISP T/P MODE SEL N/W USE

*1 Indien het bestand geen tag-informatie heeft of "TAG DISP" op "TAG OFF" is gesteld (zie bladzijde 29), verschijnen de mapnaam en bestandsnaam. De TAG indicator licht dan niet op.
*2 "NO NAME" verschijnt voor een audio-CD.

Veranderen van displayinformatie

• MP3/WMA/AAC: Albumnaam/zanger (mapnaam *1) → Fragmenttitel (bestandsnaam *1) → Verstreken weergavetijd en huidige fragmentnummer → (terug naar het begin)
• Audio-CD/CD-tekst: Disctitel/zanger *2 → Fragmenttitel *2 → Verstreken weergavetijd en huidige fragmentnummer → (terug naar het begin)

Vervolg op de volgende bladzijde

Stoppen van de weergave en uitwerpen van de disc

• Druk op SOURCE om een andere weergavebron te beluisteren.

Vergrendelen van een disc

SOURCE + [Houd ingedrukt]

Herhaal dezelfde procedure voor het annuleren van de vergrendeling.

Druk op de volgende toetsen (of houd ingedrukt) voor...

Disctype *1
MP3/WMA/AAC	Druk op: Kiezen van een fragmentHoud ingedrukt: Achterwaarts/snel-voorwaarts van fragment	Kiezen van een map Direct opzoeken van eenbepaalde map *3
Audio-CD/CD-tekst	Druk op: Kiezen van een fragmentHoud ingedrukt: Achterwaarts/snel-voorwaarts van fragment	—	Direct opzoeken van eenbepaald fragment

* Dit toestel is geschikt voor weergave van AAC-bestanden die met gebruik van iTunes zijn gecodeerd.

* Druk om nummer 1 t/m 6 te kiezen, houd even ingedrukt voor het kiezen van nummer 7 t/m 12.

* De mappen moeten bij het begin van de mapnamen een 2-cijferig nummer hebben—01, 02, 03, etc.

Druk op MODE en vervolgens op een van de volgende toetsen voor...

Disctype
MP3/WMA/AAC	Verspringen van 10 fragmenten (binnen dezelfde map)	TRK RPT:Herhalen van het huidige fragmentFLDR RPT:Herhalen van de huidige map	FLDR RND:Willekeurige weergave van alle fragmenten in de huidige map, en vervolgens de fragmenten van de volgende mappenDISC RND:Willekeurige weergave van alle fragmenten
Audio-CD/CD-tekst	Verspringen van 10 fragmenten	TRK RPT:Herhalen van het huidige fragment	DISC RND:Willekeurige weergave van alle fragmenten

• Kies "RPT OFF" of "RND OFF" om de herhaalde weergave of willekeurige weergave uit te schakelen.

Weergave van USB-apparatuur

U kunt USB-opslagapparatuur, bijvoorbeeld USB-geheugen, een digitale audio-speler *_1 , draagbare harde schijf, etc. met dit toestel verbinden.

*1 U kunt zowel MTP (Media Transfer Protocol) apparatuur als USB-opslagapparatuur aansluiten.

Bevestigen van USB-geheugen

Dit toestel is geschikt voor weergave van MP3/WMA/WMA-DRM10 *1/AAC *2/WAV fragmenten die op USB-apparatuur zijn opgeslagen.

*1 Zie bladzijde 34.
*2 Dit toestel is geschikt voor weergave van AAC-bestanden die met gebruik van iTunes zijn gecodeerd. Dit toestel is niet geschikt voor weergave van AAC-bestanden die via iTunes Store zijn verkregen.

Indien USB-apparatuur is bevestigd...

De weergave wordt gestart vanaf

SOURCE

het punt waar hiervoor werd gestopt.

- Indien u andere USB-apparatuur heeft aangesloten, start de weergave vanaf het begin.

Stoppen van de weergave en verwijderen van de USB-apparatuur

Trek recht uit het toestel.

- Druk op SOURCE om een andere weergavebron te beluisteren.

Bediening voor de USB-apparatuur is hetzelfde manier als in geval voor bestanden op een disc. (Zie bladzijden 11 en 12.)

- U kunt WAV-bestanden beluisteren door de bediening voor MP3/WMA/AAC bestanden op bladzijden 11 en 12 te volgen.

Let op:

• Gebruik de USB-apparatuur niet indien het veilig rijden zou kunnen worden gehinderd.
• Verwijder of bevestig USB-geheugen niet herhaaldelijk terwijl "CHECK" op het display knippert.
• Start de motor van de auto niet indien USB-apparatuur is aangesloten.
• Stop de weergave alvorens USB-apparatuur te ontkoppelen.
• Dit toestel is mogelijk niet geschikt voor weergave van bestanden, afhankelijk van het soort bestand dat op de USB-apparatuur is opgenomen.
• U kunt geen computer met de USB ingangsaansluiting van het toestel verbinden.
• Voorkom dat u belangrijke data verliest en maak derhalve een back-up van belangrijke data.
• Voorkom vervorming of beschadiging van de apparatuur en laat de USB-apparatuur derhalve niet in de auto achter, stel niet aan het directe zonlicht bloot en vermijd hoge temperaturen.

Gebruik van Bluetooth® apparatuur

Voor Bluetooth bediening, moet u de Bluetooth Adapter (KS-BTA200) met de CD-wisselaaraansluiting op het achterpaneel van dit toestel verbinden. Zie tevens bladzijde 25.

• Zie tevens de bij de Bluetooth adapter en Bluetooth apparatuur geleverde handleidingen.
• Zie de lijst (in de doos bijgeleverd) met landen waar u de Bluetooth® mag gebruiken.

Voor in gebruik name van Bluetooth apparatuur via dit toestel ("BT-PHONE" en "BT-AUDIO"), moet u eerst een Bluetooth draadloze verbinding tussen dit toestel en de apparatuur maken.

• Nadat eenmaal een verbinding is gemaakt, blijft deze in het toestel geregistreerd, ook wanneer u het toestel terugstelt. U kunt in totaal maximaal vijf apparaten registreren.
• Voor iedere bron ("BT-PHONE" en "BT-AUDIO") kan echter tegelijkertijd één apparaat worden verbonden.

Registreren van Bluetooth apparatuur

Methods voor registreren (koppelen)

Gebruik een van de volgende onderdelen van het Bluetooth menu om een apparaat te registreren en met dit toestel te verbinden.

- Kies "BT-PHONE" of "BT-AUDIO" als bron voor gebruik van het Bluetooth menu.

OPEN Zorg	dat het toestel gereed is voor een nieuwe Bluetooth verbinding.De verbinding wordt gemaakt door het Bluetooth apparaat te bedienen.
SEARCH Zorg	dat het toestel gereed is voor een nieuwe Bluetooth verbinding.De verbinding wordt gemaakt door dit toestel te bedienen.

Registeren met gebruik van "OPEN"

Voorbereiding

Bedien het apparaat om de Bluetooth functie te activeren.

4 Voer een PIN-code (persoonlijk identificatienummer) voor het toestel in.

• U kunt ieder gewenst nummer invoeren (1-cijferig t/m 16-cijferig). [Basisinstelling: 0000]
  * Bepaalde apparaten hebben hun eigen PIN-code. Voer de gespecificeerde PIN-code voor het toestel in.

1 Verplaatsen naar de volgende (of voorgaande) nummerpositie.

2 Kiezen van een nummer of spatie.

[Draai]

3 Herhaal stappen 1 en 2 totdat de gehele PIN-code is ingevoerd.

4 Bevestig de invoer.

"OPEN..." knippert op het display.

5 Gebruik het Bluetooth apparaat voor het opzoeken en om een verbinding te maken.

Nadat het apparaat eenmaal is verbonden, voert u dezelfde PIN-code als zojuist voor het toestel ingevoerd in. "CONNECT" knippert op het display. De verbinding is nu gemaakt en u kunt het apparaat via dit toestel gebruiken.

Het apparaat blijft geregistreerd, ook nadat u het apparaat heeft ontkoppeld. Gebruik "CONNECT" (of activeer "AUTO CNT") om hetzelfde apparaat de volgende keer te verbinden. (Zie de rechterkolom en bladzijde 30.)

Opzoeken van beschikbare apparatuur

Voer stappen 1 en 2 van bladzijde 14 uit en vervolgens...

1 Kies "SEARCH".

Het toestel zoekt beschikbare apparatuur en toont deze in een lijst.

- "UNFOUND" verschijnt indien er geen beschikbare apparatuur is gevonden.

2 Kies het apparaat dat u wilt verbinden.

3 Voer de gespecificeerde PIN-code van het apparaat in het toestel in.

- Zie de bij het apparaat geleverde handleiding voor het controleren van de PIN-code.

4 Gebruik het Bluetooth apparaat om een verbinding te maken.

De verbinding is nu gemaakt en u kunt het apparaat via dit toestel gebruiken.

Verbinden van een speciaal apparaat

Voer stappen 1 en 2 van bladzijde 14 uit en vervolgens...

1 Kies "SPECIAL".

Het toestel toont een lijst met de vastgelegde apparaten.

2 Kies het apparaat dat u wilt verbinden.

Verbinden/ontkoppelen van een geregistreerd apparaat

2 Kies het geregistreerde apparaat dat u wilt verbinden/ontkoppelen.

3 Kies "CONNECT" of "DISCNNCT" om respectievelijk het gekozen apparaat te verbinden/ontkoppelen.

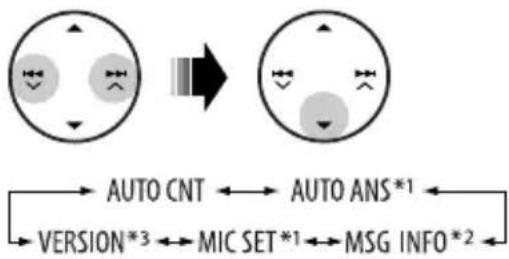

U kunt bepalen of een Bluetooth apparaat automatisch moet worden verbonden wanneer het toestel wordt ingeschakeld. (Zie "AUTO CNT" op bladzijde 30.)

Wissen van geregistreerde apparatuur

2 Kies het geregistreerde apparaat dat u wilt wissen.

3 Kies "DELETE" en vervolgens "YES" om het gekozen apparaat te wissen.

Terugkeren naar het apparatuurlijstmenu

① Kies "BT-PHONE".
② Roep het Bluetooth menu op.
3 Bellen of instellen met gebruik van het Bluetooth menu. (Zie bladzijden 17, 30 en 31.)

Indien een gesprek binnekomt...

De bron verandert automatisch naar "BT-PHONE".

Indien "AUTO ANS" (antwoorden) is geactiveerd....

Het toestel beantwoordt het binnenkomende gesprek automatisch, zie bladzijde 30.

- Indien "AUTO ANS" (antwoorden) is uitgeschakeld, moet u op een willekeurige toets (uitgezonderd Ⓒ/1/ATT/regelschijf/▲) drukken om het binnenkomende gesprek te beantwoorden.

Beëindigen van het gesprek

Houd een willekeurige toets (uitgezonderd/1/ATT /regelschijf/▲) even ingedrukt.

- U kunt het volume van de microfoon instellen (zie bladzijden 30 en 31).

Bij ontvangst van een SMS....

Indien de mobiele telefoon voor SMS (Short Message Service) geschikt is en "MSG-INFO" (boodschap-informatie) op "AUTO" gesteld is (zie bladzijden 30 en 31), geeft het toestel een beltoon en verschijnt "RCV MSG" (boodschap ontvangen) op het display zodat u weet dat u een boodschap heeft.

Bellen

U kunt met gebruik van een van de volgende methods een telefoontje maken.

Kies "BT-PHONE" en voer vervolgens de volgende stappen uit voor het opbellen:

	1	2	3(tenzij anders aange
Gesprekken-geschiedenis	Roep het Dial menu op. PH BOOK".	Kies een geschiedenislijst. REDIAL, RECEIVED, MISSED	Kies een naam (indien beschikbaar) of telefoonnummer.
Telefoonboek Kies		De lijst met telefoonnummers verschijnt.	Kies een naam uit de lijst.
Direct bellen Kies "NUMBER". Voer het		telefoonnummer in.	[Draai]
Stemcommando	1 "SAY NAME" verschijnt op het display.[Houd ingedrukt]2 Zeg de naam van de persoon die u wilt opbellen.U kunt stemcommando's tevens via het Dial menu geven. Kies "VOICE" van het Dial menu.Indien uw mobiele telefoon geen stemherkenningssysteem heeft, verschijnt "ERROR" op het display.
Vastgelegd telefoonnummer	Zie bladzijde 18 voor het instellen.

2 Zeg de naam van de persoon die u wilt opbellen.

• U kunt stemcommando's tevens via het Dial menu geven. Kies "VOICE" van het Dial menu.
• Indien uw mobiele telefoon geen stemherkenningssysteem heeft, verschijnt "ERROR" op het display.

Vastgelegd telefoonnummer

Vastleggen van het telefoonnummer

U kunt maximaal zes telefoonnummers vastleggen.

1 Roep het Dial menu op.

2 Kies als gewenst "PH BOOK", "MISSED" of "RECEIVED".

3 Kies een telefoonnummer.

Gebruik van de Bluetooth audiospelen

Pauzeren/starten van de weergave*

Achterwaarts verspringen/voorwaarts verspringen

1

JVC MODE SEL SOURCE BAND DISP T/P 7 50 6 M3 1 2 0 50M 10 3 4 11 RPT 12 600 5 6 RESET USB

Invoeren van instelmenu (Apparatuurlijst)

① Kies "BT-AUDIO".

Indien de weergave niet automatisch wordt gestart, moet u de weergave starten door de Bluetooth audiospeler te bedienen.

• Zie tevens bladzijde 15 voor het verbinden/ontkoppelen/wissen van geregistreerde apparatuur.
  * De bediening is mogelijk anders afhankelijk van de verbonden telefoon.

Bluetooth informatie:

Ga naar de JVC website indien u meer informatie over Bluetooth wilt.

Luisteren naar de CD-wisselaar

JVC SOURCE BAND DISP T/P MODE GFL 2 Veranderen van display (zie bladziide 11)

Veranderen van displayinformatie (zie bladzijde 11)

Gebruik bij voorkeur de JVC MP3-compatibele CD-wisselaar met deze receiver. U kunt een CD-wisselaar met de CD-wisselaaraansluiting op het achterpaneel van het toestel verbinden. Zie tevens bladzijde 25.

- U kunt een normale CD's (inclusief een CD-tekst) en MP3-disc afspelen.

Voorbereiding

Zie bladzijde 29 en controleer dat "CHANGER" als externe ingangsinstelling is gekozen.

① Kies "CD-CH".
② Kies de af te spelen disc.

Druk op: Voor het kiezen van discnummer 1 – 6.

Houd ingedrukt: Voor het kiezen van discnummer 7 – 12.

Druk op de volgende toetsen (of houd ingedrukt) voor...

Disctype
	Druk op: Kiezen van een fragmentHoud ingedrukt: Achterwaarts/snel-voorwaarts van fragment	Kiezen van een map
	Druk op: Kiezen van een fragmentHoud ingedrukt: Achterwaarts/snel-voorwaarts van fragment	—

Vervolg op de volgende bladzijde

Druk op MODE en vervolgens op een van de volgende toetsen voor...

Disctype
	Verspringen van 10 fragmenten (binnen dezelfde map)	TRK RPT:Herhalen van het huidige fragmentFLDR RPT:Herhalen van alle fragmenten in de huidige mapDISC RPT:Herhalen van alle fragmenten van de huidige disc	FLDR RND:Willekeurige weergave van alle fragmenten in de huidige map, en vervolgens de fragmenten van de volgende mappenDISC RND:Willekeurige weergave van alle fragmenten van de huidige discMAG RND:Willekeurige weergave van alle fragmenten van de geplaatste discs
	Verspringen van 10 fragmenten	TRK RPT:Herhalen van het huidige fragmentDISC RPT:Herhalen van alle fragmenten van de huidige disc	DISC RND:Willekeurige weergave van alle fragmenten van de huidige discMAG RND:Willekeurige weergave van alle fragmenten van de geplaatste discs

• Kies "RPT OFF" of "RND OFF" om de herhaalde weergave of willekeurige weergave uit te schakelen.

Luisteren naar de DAB-tuner

4 3 1 2 OUTPUT SOURCE BAND DISP T/P JVC MODE SEL RESET 0.02 1 2 3 4 5 6 7.02 8.02 9.02 10 11.02 12.02

Kiezen van een voorkeurservice.
Veranderen van displayinformatie Servicenaam → Ensemblenaam → Kanaalnaam → Frequentie → (terug naar het begin)

U kunt een JVC DAB-tuner met de CD-wisselaaraansluiting op het achterpaneel van het toestel verbinden. Zie tevens bladzijde 25.

① Kies "DAB".
② Kiezen van de golfband.

$$ \rightarrow \mathrm{DAB1} \rightarrow \mathrm{DAB2} \rightarrow \mathrm{DAB3} $$

③ Opzoeken van een ensemble.

Handmatig zoeken: Houd een van de toetsen ingedrukt totdat "MANU" op het display knippert en druk vervolgens herhaaldelijk op de toets.

4 Kies de service (primair of secundair) die u wilt beluisteren.

Vastleggen van DAB-services in het geheugen

Tijdens het luisteren naar een DAB-service...

7 EQ 1 .... 12 RND 6 [Houd ingedrukt] BAYERN 2 P4

Activeren/annuleren van TA/PTY- standbyontvangst

• De bedieningen zijn exact hetzelfde als beschreven op bladzijde 10 voor FM RDS-zenders.
• U kunt PTY-codes niet afzonderlijk voor de DAB-tuner en FM-tuner vastleggen.

Vervolg op de volgende bladzijde

Volgen van hetzelfde programma—Ontvangst van alternatieve frequentie

• Tijdens ontvangst van een DAB-service:

Wanneer u in een gebied rijdt waar een service niet meer kan worden ontvangen, stemt deze receiver automatisch op een ander ensemble of FM RDS-zender af die hetzelfde programma uitzendt.
• Tijdens ontvangst van een FM RDS-zender:

Wanneer u in een gebied rijdt waar een DAB-service hetzelfde programma als de FM RDS-zender uitzendt, stemt de receiver automatisch op die DAB-service af.

Voor het annuleren van alternatieve ontvangst, zie bladzijde 28.

Luisteren naar de iPod / D.speler

JVC SOURCE BAND DISP T/P MCCS BEL 200 200 1 7 EC 3 MO 1 2 8 SEM 10 3 4 11 EDT 15 ADC 5 6 RESET

Veranderen van displayinformatie

Alvorens gebruik moet u een van de volgende apparaten (los verkrijgbaar) met de CD wisselaaraansluiting op het achterpaneel van dit toestel aansluiten. Zie tevens bladzijde 25.

• interface-adapter voor iPod—KS-PD100 voor het bedienen van een iPod.
• interface-adapter voor D.speler—KS-PD500 voor het bedienen van een D.speler.

Voorbereiding

Zie bladzijde 29 en controleer dat "CHANGER" als externe ingangsinstelling is gekozen.

① Kies "IPOD" of "D. PLAYER".
② Kies het af te spelen liedje of fragment.

Kiezen van een fragment van het menu

1 Roep het hoofdmenu op.

- Deze functie wordt geannuleerd

indien u gedurende ongeveer 5 seconden geen bediening uitvoert.

2 Kies het gewenste menu.

Voor iPod:

PLAYLIST ↔ ARTISTS ↔ ALBUMS ↔ SONGS ↔ GENRES ↔ COMPOSER ↔ (terug naar het begin)

Voor D.speler:

PLAYLIST ↔ ARTIST ↔ ALBUM ↔ GENRE ↔ TRACK ↔ (terug naar het begin)

3 Bevestig de keuze.

• Druk op ▲ om terug te keren naar het voorgaande menu.
• De weergave start automatisch indien u een fragment heeft gekozen.
• Door I◄◄ /►►► ingedrukt te houden, kunt u tegelijkertijd 10 onderdelen verspringen.

	Pauzeren/stoppen van de weergave• Druk nogmaals op de toets om de weergave voort te zetten.
	Druk op: Kiezen van fragmentenHoud ingedrukt: Achterwaarts/snel-voorwaarts van fragment

Druk op MODE en vervolgens op een van de volgende toetsen voor...

	ONE RPT:Functioneert hetzelfde als “Herhaal Eén” of “Herhalingsmode → Een”.ALL RPT:Functioneert hetzelfde als “Herhaal Alle” of “Herhalingsmode → Alles”.
	ALBM RND *:Functioneert hetzelfde als “Shuffle Albums” van de iPod.SONG RND/RND ON:Functioneert hetzelfde als “Shuffle Nummers” of “Willekeurige volgorde → Aan”.

• Kies "RPT OFF" of "RND OFF" om de herhaalde weergave of willekeurige weergave uit te schakelen.
  * iPod: Functioneert alleen indien u "ALL" in "ALBUMS" van het hoofd "MENU" heeft gekozen.

Luisteren naar andere externe apparatuur

JVC 1 SOURCE BAND DISP T/P MODE SEL 3 Stereo-ministekker (niet bijgeleverd) Draagbare MD-speler, enz.

U kunt een extern component verbinden met:

- De CD-wisselaaraansluiting op het achterpaneel is geschikt voor gebruik met de volgende adapters:

— Lijningangsadapter—KS-U57
— AUX ingangsadapter—KS-U58

Zie bladzijde 29 en controleer dat "EXT IN" als externe ingangsinstelling is gekozen.

- De AUX (auxiliary) ingangsaansluiting op het bedieningspaneel.

① Kies "EXT IN" of "AUX IN".
② Schakel het aangesloten component in en start de weergave.
③ Instellen van het volume.
4 Stel het geluid naar wens in (zie bladzijden 26 en 27).

Standaardverbindingen voor externe apparatuur

- Zie de Handleiding voor installatie/aansluiting (afzonderlijk boekje) voor het verbinden.

: Adapter (los verkrijgbaar)

Kiezen van een vastgelegde geluidsfunctie

JVC SOURCE BAND DISP T/P MODE SEL 2 → USER → ROCK → CLASSIC JAZZ ← HIP HOP ← POPS 1 2 3 4 5 6 7 8 9 10 11 12 RESET O USB

Vastgelegde waardes Aanduiding (Voor)	BAS MID TRE LOUD
USER (Neutraal geluid) 00	00 00 OFF
ROCK (Rock- of discomuziek)	+03 00 +02 ON
CLASSIC (Klassieke muziek)	+01 00 +03 OFF
POPS (Lichte muziek) +02	+01 +02 OFF
HIP HOP (Funk of rap-muziek)	+04 -02 +01 ON
JAZZ (Jazzmuziek) +03 00	+03 OFF

BAS: Lage tonen; MID: Midden-bereik; TRE: Hoge tonen; LOUD: Toonversterking

Instellen van het geluid

1

2 Stel het niveau in.

[Draai]

BAS *1(lage tonen)Instellen van de lage tonen.	-06 t/m +06
MID *1(midden-bereik)Voor het instellen van de midden-bereik frequenties voor het geluid.	-06 t/m +06
TRE *1(hoge tonen)Instellen van de hoge tonen.	-06 t/m +06
FAD *2(fader)Instellen van het balans tussen de voor- en achterluidsprekers.	R06 t/m F06
BAL *3(balans)Instellen van het balans tussen de linker- en rechterluidsprekers.	L06 t/m R06
LOUD *1(toonversterking)Versterkt de lage en hoge frequenties voor een goed-gebalanceerd geluid bij een laag volumeniveau.	LOUD ON of LOUD OFF
SUB.W (subwoofer)Instellen van het subwooferuitgangsniveau.	00 t/m 08,basisinstelling: 04
VOL (volume)Instellen van het volume.	00 t/m 30 (of 50) *4

*1 Na het instellen van de lage, midden-bereik, hoge of toonversterking tonen, worden de gemaakte instellingen voor de huidige gekozen geluidsfunctie (iEQ), met inbegrip van "USER", vastgelegd.
*2 Stel het faderniveau op "00" indien u slechts twee luidsprekers gebruikt.
*3 De instelling heeft geen effect op de subwooferuitgang.
*4 Afhankelijk van de ingestelde versterking voor de versterker. (Zie bladzijde 29 voor details).

Algemene instellingen — PSM

U kunt de PSM (Preferred Setting Mode) onderdelen van de lijst hieronder en op bladzijden 28 en 29 instellen.

1 Voer de PSM-instellingen in.

[Houd ingedrukt]

2 Kies een PSM-onderdeel.

3 Kies of stel het gekozen PSM-onderdeel in.

[Draai]

4 Herhaal stappen 2 en 3 voor het instellen van andere PSM-onderdelen indien nodig.

5 Voltooi de procedure.

Aanduiding Onderdeel	(____: Basisinstelling)	Instelling, [referentiebladzijde]
DEMO Displaydemonstratie	• DEMO ON • DEMO OFF	: De displaydemonstratie wordt automatisch geactiveerd indien u gedurende ongeveer 20 seconden geen bediening uitvoert, [4]. : Geannuleerd.
SCREEN Spectrum-analyzerscherm	METER 1, METER 2, METER 3, METER 4, METER 5, SAVER 1, SAVER 2, OFF	: U kunt diverse visuele effecten voor weergave kiezen.METER 1 – METER 5: De spectrum-analyzermeter verandert in overeenstemming met het audio-ingangsniveau.SAVER 1 – SAVER 2: De spectrum-analyzermeter verandert het patroon herhaaldelijk.OFF: Geannuleerd.
CLK DISP *1 Klokdisplay	• ON • OFF	: De tijd wordt altijd op het display getoond wanneer de stroom is uitgeschakeld.: Annuleren; door op DISP te drukken wordt de tijd ongeveer 5 seconden op het display getoond wanneer de stroom is uitgeschakeld, [4].

*1 Indien de stroom niet wordt onderbroken door de contactsleutel van uw auto naar de uit-stand te draaien, dient u "OFF" te kiezen zodat de auto-accu niet onnodig wordt uitgeput.

Vervolg op de volgende bladzijde

Aanduiding Onderdeel	(:_: Basisinstelling)	Instelling, [referentiebladzijde]
CLOCK HUurinstelling	0 – 23,(1 – 12AM,1 – 12PM)	: Basisinstelling: 0 (0:00), [4].
CLOCK MMinuutinstelling	00 – 59 : Basisinstelling: 00 (0:00), [4].
24H/12HTijddisplayfunctie	• 12H• 24H	: Zie tevens bladzijde 4 voor het instellen.
CLK ADJInstellen van de klok	• AUTO• OFF	: De ingebouwde klok wordt automatsich op basis van de CT (kloktijd) data van het RDS-signaal ingesteld.: Geannuleerd.
AF-REG *2Alternatieve frequentie/regionalisatie ontvangst	• AF• AF REG• OFF	: Indien de huidige ontvangen signalen zwak worden, schakelt het toestel naar een andere zender of service over (het programma kan van het huidige ontvangen programma verschillen), [10].: Indien de huidige ontvangen signalen zwak worden, schakelt het toestel naar een andere zender die hetzelfde programma uitzendt over.: Geannuleerd (niet kiesbaar indien “DAB AF” op “AF ON” is gesteld).
PTY-STBY*2PTY-standby	OFF, PTY-codes (zie bladzijde 10)	: Activeert PTY-standbyontvangst met een van de PTY-codes, [10].
TA VOL*2Volume voor verkeersinformatie	VOL 00 —VOL 30 of 50 *3	: Basisinstelling: VOL 15, [10].
P-SEARCH *2Programmazoeken	• ON• OFF	: Programmazoeken wordt geactiveerd, [11]: Geannuleerd.
DAB AF *4Ontvangst van alternatieve frequenties	• AF ON• AF OFF	: Zoekt naar DAB-services en FM RDS-zenders om het programma te blijven volgen, [22]: Geannuleerd.
DAB VOL *4Instellen DAB-volume	VOL -12 —VOL +12	: Basisinstelling: VOL 00; U kunt het volumeniveau van de DAB-tuner in overeenstemming met het FM-geluidsniveau instellen en in het geheugen vastleggen.
DIMMERDimmer	• AUTO• ON• OFF	: Het display wordt donker wanneer u de koplampen inschakelt. De displaykleur verandert overeenkomstig (DIM ON/DIM OFF).: Activeert de dimmer. De displaykleur verandert naar de kleur die u voor “DIM ON” of “COLOR” heeft ingesteld.: Geannuleerd. De displaykleur verandert naar de kleur die u voor “DIM OFF” of “COLOR” heeft ingesteld.

^*2 Alleen voor RDS FM-zenders.

*3 Afhankelijk van de "AMP GAIN" instelling.

*4 Wordt uitsluitend getoond indien een DAB-tuner is aangesloten.

Aanduiding Onderdeel(:_: Basisinstelling)		Instelling, [referentiebladzijde]
TELTelefoondemping	·MUTING 1/MUTING 2·OFF	: Kies de instelling waarmee het geluid wordt gedempt tijdens gebruik van een mobiele telefoon.: Geannuleerd.
SCROLL^*5 Rollen van informatie	·ONCE·AUTO·OFF	: De fragmentinformatie wordt éénmaal rollend getoond.: Het rollen van tekst wordt herhaald (met intervallen van 5 seconden).: Geannuleerd. (Door DISP ingedrukt te houden wordt de tekst rollend getoond, ongeacht de gemaakte instelling.)
WOOFERDrempelfrequentie voor subwoofer	·LOW·MID·HIGH	: Frequenties lager dan 95 Hz worden naar de subwoofer gestuurd.: Frequenties lager dan 140 Hz worden naar de subwoofer gestuurd.: Frequenties lager dan 185 Hz worden naar de subwoofer gestuurd.
EXT IN^*6 Externe ingang	·CHANGER·EXT IN	: Gebruik van een JVC CD-wisselaar, [19] of een Apple iPod/JVC D.speler, [22].: Voor gebruik van een ander extern component dan hierboven, [24].
AUX ADJInstellen ingangsniveau van aux-apparatuur	A.ADJ 00 —A.ADJ 05	: Stel het aux-ingangsniveau overeenkomstig juist in zodat een plotselinge verhoging van het uitgangsniveau bij het veranderen van bron naar het met de AUX ingangsaansluiting op het bedieningspaneel verbonden externe component wordt voorkomen.
TAG DISPTagdisplay	·TAG ON·TAG OFF	: Toont de tag-data tijdens weergave van MP3/WMA/AAC/WAV fragmenten.: Geannuleerd.
AMP GAINVersterking voor versterker	·LOW PWR·HIGH PWR	: VOL 00 – VOL 30 (Kies indien het maximale vermogen van iedere luidspreker minder dan 50 W is, zodat de luidsprekers niet wordt overbelast.): VOL 00 – VOL 50
IF BANDIntermediare frequentieband	·AUTO·WIDE	: De gevoeligheid van de tuner wordt verhoogd om interferentieruis van in de buurt zijnde zenders te verminderen. (Het stereo-effect gaat mogelijk verloren).: Onderhevig aan ruis van in de buurt liggende zenders maar de geluidskwaliteit wordt niet verslechterd en het stereo-effect blijf behouden.
COLORInstellen van de kleur	·DIM ON·DIM OFF	: Initial RGB: 1/1/2; Voor het samenstellen van de kleur die wordt gebruikt wanneer “DIMMER” op “ON” is gesteld.: Initial RGB:4/4/6; Voor het samenstellen van de kleur die wordt gebruikt wanneer “DIMMER” op “OFF” is gesteld.: Voor het bepalen van het rood in de kleur.: Voor het bepalen van het groen in de kleur.: Voor het bepalen van het blauw in de kleur.
REDGREENBLUE	00 – 0600 – 0600 – 06	: Voor het bepalen van het rood in de kleur.: Voor het bepalen van het groen in de kleur.: Voor het bepalen van het blauw in de kleur.

*5 Bepaalde tekens en symbolen worden niet juist op het display getoond (of er verschijnt een blanco voor in de plaats).

*6 Wordt alleen getoond indien een van de volgende bronnen is gekozen—FM, AM, DAB, CD, USB, Bluetooth of AUX IN.

Samenstellen van de kleur voor "DIM ON" en "DIM OFF"

1 Volg stappen 1 en 2 van bladzijde 27 uit.
- Kies "COLOR" in stap 2.

3 Kies een primaire kleur.

RED ∩ GREEN ∩ BLUE

4 Stel het niveau (00 – 06) van de gekozen primaire kleur in.

[Draai]

5 Herhaal stappen 3 en 4 voor het instellen van de overige primaire kleuren.

6 Stoppen van het instellen.

Bluetooth instellingen

U kunt de hierna getoonde instelling voor de geregistreerde Bluetooth apparatuur als gewenst veranderen.

2 Roep het Bluetooth menu op.

3 Kies "SETTINGS".

4 Kies een in te stellen onderdeel.

*1 Verschijnt uitsluitend wanneer een Bluetooth telefoon is verbonden.
*2 Verschijnt uitsluitend wanneer een Bluetooth telefoon is verbonden en deze voor tekstboodschappen geschikt is.
*3 Bluetooth Audio: Toont uitsluitend "VERSION".

5 Verander de instelling als gewenst.

Indien het toestel is ingeschakeld, wordt automatisch een verbinding gemaakt met....

OFF: Geen Bluetooth apparaat.

LAST: Het laatst verbonden Bluetooth apparaat.

ORDER: Het eerst gevonden, beschikbare geregistreerde Bluetooth apparaat.

AUTO ANS (answer)

Alleen voor het apparaat dat voor "BT-PHONE" wordt aangesloten.

ON: Het toestel beantwoordt het binnenkomende gesprek automatisch.

OFF: Het toestel beantwoordt het binnenkomende gesprek niet automatisch. Beantwoordt het binnenkomend gesprek handmatig.

REJECT: Het toestel negeert alle binnenkomende gesprekken.

MSG INFO (message info)

Alleen voor het apparaat dat voor "BT-PHONE" wordt aangesloten.

AUTO: Het toestel geeft met een beltoon en de "RCV MSG" (boodschap ontvangen) aanduiding aan dat een boodschap is binnengekomen.

MANUAL: Het toestel informeert u niet dat een boodschap is ontvangen.

Alleen voor het apparaat dat voor "BT-PHONE" wordt aangesloten.

Stel het niveau in van de microfoon die met de Bluetooth adapter is verbonden, [LEVEL 01/02/03].

VERSION

De versies van de Bluetooth software en hardware worden getoond.

Onderhoud

Condensvorming

Er wordt mogelijk condens op de lens in het toestel gevormd onder de volgende omstandigheden:

• Na het starten van de autoverwarming.
• Wanneer het zeer vochtig in de auto is.

Het toestel functioneert dan mogelijk onjuist. Werp dan de disc uit en laat het toestel een paar uur ingeschakeld totdat het vocht is verdampt.

Schoonhouden van discs

Een vuile disc wordt mogelijk niet juist afgespeeld.

Veeg een vuile disc met een zachte doek, in een rechte lijn vanaf het midden naar de rand toe, schoon.

- Gebruik geen oplosmiddelen (bijvobeeld normale platenreinigers, spray, thinner, benzine) voor het reinigen van discs.

Behandeling van discs

Voor het verwijderen van een disc uit doosje, drukt u op de

middenspil van de houder en haalt u de disc, terwijl u deze aan de randen vasthoudt, uit het doosje.

Middenspil

- Houd een disc altijd aan de rand vast. Raak het opname-oppervlak niet aan.

Voor het weer terugplaatsen van een disc in het doosje, plaatst u de disc voorzichtig rond de middenspil (met de bedrukte kant boven).

- Plaats discs na gebruik beslist in de doosjes of houders terug.

Afspelen van nieuwe discs

Nieuwe discs hebben mogelijk ruwe plekjes aan de binnenste en buitenste rand. Een dergelijke disc wordt mogelijk niet door het toestel herkend.

Verwijder deze bramen door een potlood of pen langs de randen te halen.

Gebruik de volgende discs niet:

Kromme disc

Sticker

Lijm van sticker

Plaklabel

Afwijkende vorm

"Single" CD (8 cm disc)

Inschakelen van de stroom

- U kunt de stroom ook inschakelen door op SOURCE op de receiver te drukken. De weergave start indien de bron gereed staat.

Uitschakelen van de stroom

- Indien u de stroom uitschakelt tijdens het afspelen van een disc, zal bij het later weer inschakelen van de stroom de weergave vanaf het hiervoor gestopte punt worden voortgezet.

FM/AM/RDS

Vastleggen van zenders in het geheugen

• Tijdens SSM-zoeken...
- De ontvangen zenders worden op volgorde vanaf nummer 1 (laagste frequentie) t/m nummer 6 (hoogste frequentie) vastgelegd.
- Nadat SSM is uitgevoerd, wordt automatisch op de onder nummer 1 vastgelegde zender afgestemd.
- Door nieuwe zenders vast te leggen, worden de hiervoor vastgelegde voorkeurzenders gewist en door de nieuwe zenders vervangen.

Bediening voor FM RDS

• Voor ontvangst van netwerk-volgen zijn voor een juiste werking twee soorten RDS-signalen vereist—PI (Programma-Identificatie) en AF (Alternatieve Frequentie). Ontvangst van netwerk-volgen werkt niet correct indien deze data niet juist worden ontvangen.
• Indien tijdens TA-standbyontvangst verkeersinformatie wordt ontvangen, verandert het volumeniveau automatisch naar het hiervoor ingestelde niveau (TA VOL) indien het huidige volumeniveau lager is dan het hiervoor ingestelde niveau.
• Wanneer u ontvangst van alternatieve frequentie activeert (met AF gekozen), wordt tevens ontvangst van netwerk-volgen automatisch geactiveerd. Ontvangst van netwerk-volgen kan daarentegen niet worden uitgeschakeld zonder ontvangst van alternatieve frequentie uit te schakelen. (Zie bladzijde 28.)
• Ga naar http://www.rds.org.uk indien u meer over RDS wilt weten.

Disc

Waarschuwing voor weergave van een DualDisc

- De niet-DVD kant van een "DualDisc" komt niet overeen met de "Compact Disc Digital Audio" standaard. Het gebruik van de niet-DVD kant met dit toestel wordt derhalve afgeraden.

Algemeen

• Deze receiver is ontworpen voor weergave van een CD/CD-tekst en CD-R (Opneembaar)/CD-RW (Herschrijfbaar) met het audio-CD (CD-DA), MP3/WMA/AAC-formaat.
• "PLEASE" en "EJECT" worden afwisselend op het display getoond indien een disc omgekeerd is geplaatst. Druk op ▲ om de disc uit te werpen.
• Tijdens versneld voor-of achterwaarts met een MP3/WMA/AAC-fragment hoort u slechts af en toe wat geluid.

Uitwerpen van een disc

• Indien een uitgeworpen disc niet binnen 15 seconden wordt verwijderd, wordt de disc automatisch weer in de lade getrokken ter bescherming tegen stof. De weergave start automatisch.
• "NO DISC" verschijnt na het uitwerpen van de disc en u kunt bepaalde toetsen niet gebruiken. Plaats een andere disc of druk op SOURCE om een ander bron te kiezen.

Afspelen van een CD-R of CD-RW

• Gebruik uitsluitend "afgeronde" CD-R's of CD-RW's.
• Dit toestel kan uitsluitend bestanden van hetzelfde, eerst herkende type reproduceren indien er op een disc zowel audio-CD (CD-DA) bestanden als MP3/WMA/AAC-bestanden zijn opgenomen.
• Dit toestel is geschikt voor multi-sessie discs; niet-afgesloten sessies worden echter tijdens weergave overgeslagen.
• Bepaalde CD-R's en CD-RW's kunnen mogelijk niet met dit toestel worden afgespeeld vanwege de disckarakteristieken of de volgende redenen:
• De discs zijn vuil of hebben krassen.
  – Er is condens op de lens in de receiver gevormd.

– De aftastlens in de receiver is vuil.
- De bestanden op de CD-R/CD-RW zijn met de "Packet Write" methode geschreven.
- De opname-omstandigheden waren niet juist (missende data, enz.) of de disc zelf is defect (of heeft vlekken, krassen, of is krom, enz.).

- Een CD-RW heeft een langere afleestijd omdat de reflectie van een CD-RW lager dan de reflectie van een normale CD is.

- Gebruik de volgende CD-R's of CD-RW's niet:

– Discs met stickers, labels of beschermstroken op het oppervlak.

- Discs waarop labels direct met een inkjet-printer kunnen worden gedrukt.

Het gebruik van deze discs bij hoge temperaturen of een hoge vochtigheidsgraad kan een onjuiste werking of beschadiging van het toestel veroorzaken.

Afspelen van een MP3/WMA/AAC-disc

• Deze receiver kan MP3/WMA/AAC-bestanden met de <.mp3> , <.wma> of <.m4a> (ongeacht de combinatie van hoofdletters en kleine letters) afspelen.
• Dit toestel kan de namen van albums, artiesten (zanger/es), ID3 Tag (Versie 1.0, 1.1, 2.2, 2.3 en 2.4) voor MP3 en WMA/AAC Tag tonen.
• Dit toestel kan slechts één-byte tekens tonen. Andere tekens worden niet juist getoond.
• Deze receiver kan MP3/WMA/AAC-bestanden afspelen die aan de volgende voorwaarden voldoen:
• Bitwaarde van MP3: 8 kbps — 320 kbps
  – Bemonsteringsfrequentie van MP3:
  48 kHz, 44,1 kHz, 32 kHz (voor MPEG-1)
  24 kHz, 22,05 kHz, 16 kHz (voor MPEG-2)
  12 kHz, 11,025 kHz, 8 kHz (voor MPEG-2,5)
  – Bitwaarde van WMA: 32 kbps — 192 kbps
  – Bitwaarde van AAC: 16 kbps — 320 kbps
  – Bemonsteringsfrequentie van AAC: 48 kHz, 44,1 kHz
  – Discformaat: ISO 9660 Level 1/Level 2, Romeo, Joliet, Windows lange bestandsnaam

- Het maximale aantal tekens voor namen van bestanden/mappen varieert al naar gelang het gebruikte discformaat (inclusief 4 tekens voor de extensie—<.mp3>, <.wma> of <.m4a>).

– ISO 9660 Level 1: maximaal 12 tekens

– ISO 9660 Level 2: maximaal 31 tekens

– Romeo*: maximaal 128 (60) tekens

- Joliet*: maximaal 64 (30) tekens

- Windows lange bestandsnaam*: maximaal 128 (60) tekens

* Het aantal tussen haakjes is het maximale aantal tekens voor namen van een bestand/map in geval het totaal aantal bestanden en mappen 271 of hoger is.

- Dit toestel kan totaal 512 bestanden van 200 mappen in 8 hiërarchieën herkennen.

- Deze receiver kan bestanden afspelen die met VBR (variabele bitwaarde) zijn opgenomen.

Bij bestanden die met VBR zijn opgenomen is er een verschil tussen de verstreken tijd die op het display wordt getoond en de werkelijke verstreken tijd. Het verschil wordt vooral groter indien u de zoekfunctie heeft gebruikt.

- Dit toestel is niet geschikt voor weergave van de volgende bestanden:

- MP3-bestanden die met het MP3i en MP3 PRO formaat zijn opgenomen.

- MP3-bestanden die met een verkeerd formaat zijn gecodeerd.

- MP3-bestanden die met Layer 1/2 zijn gecodeerd.

- WMA-bestanden die met het lossless, professional en voice formaat zijn opgenomen.

- WMA-bestanden die niet op Windows Media® Audio zijn gebaseerd.

- WMA-bestanden die met DRM tegen kopieren zijn beschermd.

- AAC bestanden die met andere programma's dan iTunes zijn opgeslagen.

- AAC-bestanden die met het Apple lossless formaat zijn gecodeerd.

- Bestanden die data als AIFF, ATRAC3, etc. hebben.

- De zoekfunctie werkt maar de zoeksnelheid is niet constant.

Weergave van MP3/WMA/AAC/WAV

fragmenten van USB-apparatuur

• Door een USB-apparaat te verbinden, wordt de bron automatisch naar "USB" veranderd.
• Bij weergave van USB-apparatuur, is de weergavevolgorde mogelijk anders dan bij weergave met andere spelers.
• Bepaalde USB-apparatuur of bepaalde bestanden kunnen vanwege de karakteristieken of opname-omstandigheden mogelijk niet met dit toestel worden afgespeeld.
• Afhankelijk van de vorm van de USB-apparatuur en aansluitingen, kan bepaalde USB-apparatuur mogelijk niet juist worden bevestigd of kan geen goede verbinding worden gemaakt.
• Zie tevens de bij de USB-opslagapparatuur geleverde handleiding voor het aansluiten.
• Verbind tegelijkertijd slechts één USB-opslagapparaat met dit toestel. Gebruik geen USB-spoel.
• U kunt twee soorten USB-apparatuur met dit toestel verbinden— MTP-apparatuur en volume-opslagapparatuur.

Indien u MTP-apparatuur met "USB digital media streaming" met dit toestel verbindt (uitgezonderd de JVC D.speler XA-HD500), kunt u WMA-DRM10 (Digital Right Management), via websites gedistribueerde bestanden met dit toestel afspelen.

• Dit toestel is compatibel met USB Full-Speed.
• "NO FILE" verschijnt indien de aangesloten USB-apparatuur geen juiste bestanden heeft.
• Dit toestel kan ID3 Tag (Versie 1.0, 1.1, 2.2, 2.3 en 2.4) voor MP3 en WMA/AAC/WAV Tag tonen.
• Deze receiver kan MP3/WMA/AAC/WAV-bestanden afspelen die aan de volgende voorwaarden voldoen: MP3:

- Bitwaarde: 8 kbps — 320 kbps

– Bemonsteringsfrequentie:

48 kHz, 44,1 kHz, 32 kHz (voor MPEG-1)

24 kHz, 22,05 kHz, 16 kHz (voor MPEG-2)

WMA:

• Bitwaarde: 5 kbps — 320 kbps
  – Bemonsteringsfrequentie: 8 kHz — 48 kHz
• Kanaal: Mono/stereo

AAC:

• Bitwaarde: 16 kbps — 320 kbps
  – Bemonsteringsfrequentie: 48 kHz — 44,1 kHz
  – Kanaal: 1 kanaal/2 kanaal

WAV:

— Bitwaarde: Lineair PCM met 705 kbps en 1 411 kbps
– Bemonsteringsfrequentie: 44,1 kHz
– Kanaal: 1 kanaal/2 kanaal

• Dit toestel is geschikt voor weergave van MP3-bestanden die met VBR (Variabele bitwaarde) zijn opgenomen.
• Het maximale aantal tekens voor map- en bestandsnamen is 25; 128 tekens voor MP3/WMA/AAC/WAV Tag.
• Dit toestel kan in totaal 50 000 bestanden en 5 000 mappen (999 bestanden per map) herkennen. Het display kan echter maximaal 9 999 mappen/ besetanden tonen.
• Het toestel herkent USB-opslagapparatuur die een ander voltage dan 5 V heeft en de 500 mA niet overschrijdt.
• Dit toestel herkent mogelijk USB-apparatuur niet indien het via een USB-kaartlezer is verbonden.
• Het toestel kan op USB-apparatuur opgeslagen bestanden mogelijk niet afspelen indien de apparatuur via een USB-verlengsnoer is verbonden.
• Een juiste werking en stroomtoevoer via dit toestel kan niet voor alle soorten USB-apparatuur worden gegarandeerd.

• Dit toestel is niet geschikt voor weergave van de volgende bestanden:

• MP3-bestanden die met het MP3i en MP3 PRO formaat zijn opgenomen.

• MP3-bestanden die met een verkeerd formaat zijn gecodeerd.
• MP3-bestanden die met Layer 1/2 zijn gecodeerd.
• WMA-bestanden die met het lossless, professional en voice formaat zijn opgenomen.
• WMA-bestanden die niet op Windows Media® Audio zijn gebaseerd.
• AAC bestanden die met andere programma's dan iTunes zijn opgeslagen.
• AAC-bestanden die met het Apple lossless formaat zijn gecodeerd.
• WAV-bestanden die met MS-ADPCM zijn gecodeerd.
• Bestanden die data als AIFF, ATRAC3, etc. hebben.

Veranderen van bron

- Indien u van bron verandert, stopt de weergave tevens. Wanneer u de volgende keer weer dezelfde bron kiest, start de weergave vanaf het punt waar hiervoor werd gestopt.

Ontkoppelen van USB-apparatuur

- "NO USB" verschijnt na het verwijderen van USB-apparatuur en u kunt bepaalde toetsen niet meer bedienen. Bevestig de USB-apparatuur opnieuw of druk op SOURCE om een andere weergavebron te kiezen.

Bluetooth bediening

Algemeen

• Voer tijdens het besturen van de auto geen ingewikkelde bedieningen uit, zoals het bellen van nummers, gebruik van het telefoonboek, etc. Parkeer de auto op een veilige plaats alvorens dergelijke bedieningen uit te voeren.
• Bepaalde Bluetooth apparatuur kan vanwege de Bluetooth versie van die apparatuur mogelijk niet met dit toestel worden verbonden.
• Dit toestel werkt mogelijk niet met bepaalde Bluetooth apparatuur.
• De verbindingsconditie varieert mogelijk vanwege de omgevingsomstandigheden.
• Het apparaat wordt ontkoppeld wanneer u dit toestel uitschakelt.

Waarschuwingen voor Bluetooth bediening

• ERR CNCT (Error Connection)
  Apparaat is geregistreerd maar verbinding wordt niet gemaakt. Gebruik "CONNECT" om opnieuw een verbinding met het apparaat te maken. (Zie bladzijde 15.)
• ERROR
  Voer de procedure nogmaals uit. Indien "ERROR" weer wordt getoond, controleer dan of het apparaat voor de betreffende functie geschikt is.

- UNFOUND

Geen beschikbare Bluetooth apparatuur met "SEARCH" gevonden.

- LOADING

Het toestel werkt het telefoonboek en/of de tekstboodschappen bij.

• WAIT

Het toestel maakt voorbereiding voor gebruik van de Bluetooth functie. Indien de mededeling niet verdwijnt, schakel het toestel dan even uit en weer in en verbind de apparatuur opnieuw (of stel het toestel terug).

- RESET 8

Controleer de verbinding tussen de adapter en dit toestel.

DAB

• Alleen de primaire DAB-service kan worden vastgelegd, ook al probeert u een secundaire service vast te leggen.
• Een hiervoor vastgelegde DAB-service wordt gewist indien u onder hetzelfde voorkeurnummer een nieuwe DAB-service vastlegt.

iPod of D.speler

• De iPod of D.speler wordt via dit toestel opgeladen indien dit toestel is ingeschakeld.
• Indien de iPod of D.speler is aangesloten, kunt u geen enkele bediening met de iPod of D.speler zelf uitvoeren. U moet alle bedieningen met dit toestel uitvoeren.
• Tekstinformatie wordt mogelijk niet juist getoond.
• Indien de tekstinformatie meer dan 8 tekens heeft, wordt de informatie rollend op het display getoond. Dit toestel kan maximaal 40 tekens tonen.

Opmerking:

Bij bediening van een iPod of D.speler, worden bepaalde functies mogelijk onjuist of niet als bedoeld uitgevoerd. Ga in dat geval naar de volgende JVC website:

Voor gebruikers van iPod: http://www.jvc.co.jp/english/car/support/ks-pd100/index.html

Voor gebruikers van D.speler: http://www.jvc.co.jp/english/car/support/ks-pd500/index.html

Algemene instellingen—PSM

• De "AUTO" instelling voor "DIMMER" werkt mogelijk niet juist met bepaalde auto's; vooral niet met auto's die een speciale dimmer hebben.
  Kies in dat geval een andere instelling dan "AUTO" voor "DIMMER".
• Indien u de "AMP GAIN" instelling van "HIGH PWR" naar "LOW PWR" verandert terwijl het volumeniveau hoger dan "VOL 30" is gesteld, verandert de receiver het volumeniveau automatisch naar "VOL 30".

Oplossen van problemen

Problemen zijn niet altijd van serieuze aard. Controleer de volgende punten alvorens een onderhoudscentrum te raadplegen.

	Symptoom Oplossing/Oorzaak
Algemeen	• Geen geluid via de luidsprekers. • Stel het volume optimaal in.• Controleer de snoeren en verbindingen.
	• Toestel functioneert geheel niet. Stel de receiver terug (zie bladzijde 3).
FM/AM	• SSM automatisch vastleggen werkt niet. Leg de zenders handmatig vast.
	• Statische ruis tijdens het luisteren naar de radio.	Sluit de antenne goed aan.
Discs algemeen	• Disc kan niet worden afgespeeld. Plaats de disc juist.
	• CD-R/CD-RW kan niet worden afgespeeld.• Overslaan van fragmenten op de CD-R/CD-RW is onmogelijk.	• Plaats een afgeronde CD-R/CD-RW.• Rond de CD-R/CD-RW af met de voor opname gebruikte apparatuur.
	• Disc kan niet worden afgespeeld en niet worden uitgeworpen.	• Ontgrendel de disc (zie bladzijde 12).• Werp de disc geforceerd uit (zie bladzijde 3).
	• Geen geluid via de luidsprekers. • Stop de weergave wanneer u op een slecht wegdek rijdt.• Verander van disc.• Controleer de snoeren en verbindingen.
	• “NO DISC” verschijnt op het display. Plaats een afspeelbare disc in de lade.
MP3/WMA/AAC	• Disc kan niet worden afgespeeld. • Gebruik een disc waarop MP3/WMA/AAC-fragmenten zijn vastgelegd die met het aan ISO 9660 Level 1, Level 2, Romeo of Joliet overeenkomende formaat voldoen.• Voeg de <.mp3>, <.wma> of <.m4a> extensiecode achter de bestandsnaam toe.
	• U hoort ruis. Ga naar een ander fragment of verander van disc. (Voeg de <.mp3>, <.wma> of <.m4a> extensiecode niet toeaan andere fragmenten dan MP3/WMA/AAC.)
	• Een langere afleestijd is vereist (“CHECK” blijft op het display knipperen).	Gebruik niet te veel lagen en mappen.
MP3/WMA/AAC	· Fragmenten worden niet in de gewenste volgorde afgespeeld.	De weergavevolgorde wordt bepaald wanneer de bestanden worden opgenomen.
	· Verstreken tijd is niet correct. Dit kan soms tijdens weergave voorkomen. Dit wordt veroorzaakt door hoe de fragmenten zijn opgenomen.
	· "PLEASE" en "EJECT" worden afwisselend op het display getoond.	Plaats een disc met MP3/WMA/AAC-fragmenten.
	· Juiste tekens worden niet getoond (bijv. voor albumnaam).	Dit toestel kan uitsluitend letters (hoofdletters), cijfers en een beperkt aantal symbolen tonen.
USB-apparatuur	· U hoort ruis. Het huidige fragment is geen MP3/WMA/AAC/WAV-fragment. Ga naar een ander bestand. (Voeg de <.mp3>,<.wma>,<.m4a> of <.wav> extensiecode niet toe aan niet-MP3/WMA/AAC/WAV fragmenten.)
	· "CHECK" blijft op het display knipperen. · De afleestijd verschilt afhankelijk van de USB-apparatuur.· Gebruik niet te veel lagen, mappen en lege mappen*.· Schakel de stroom even uit en dan weer in.* Map is leeg of map heeft data maar geen geschikte MP3/WMA/AAC/WAV-fragmenten.
	· "NO FILE" knippert op het display.· "NO USB" verschijnt op het display.	Bevestig USB-apparatuur waarop fragmenten met het juiste formaat zijn opgeslagen.
	· "READ" en "FAILED" worden afwisselend op het display getoond.	Het totaal aantal fragmenten kon niet juist worden bepaald.
	· Juiste tekens worden niet getoond (bijv. albumnaam).	Dit toestel kan uitsluitend letters (hoofdletters), cijfers en een beperkt aantal symbolen tonen.
	· Geluid wordt soms onderbroken tijdens weergave van een fragment.	De MP3/WMA/AAC/WAV-fragmenten zijn niet juist naar de USB-apparatuur gekopieerd.Kopieer de MP3/WMA/AAC/WAV-fragmenten opnieuw naar de USB-apparatuur en probeer opnieuw.
Bluetooth*	Bluetooth apparatuur herkent het toestel niet. Het toestel kan tegelijkertijd slechts met één Bluetooth mobiele telefoon en één Bluetooth audio-apparaat worden verbonden.Wanneer een apparaat is verbonden, kan dit toestel niet door een ander apparaat worden herkend. Ontkoppel het huidige verbonden apparaat en zoek opnieuw.
	Toestel herkent de Bluetooth apparatuur niet.	Controleer de Bluetooth instelling van het apparaat.Zoek met het Bluetooth apparaat. Nadat de apparatuur het toestel heeft herkend, kiest u “OPEN” met het toestel om de apparatuur te verbinden. (Zie bladzijde 14.)
	Toestel kan niet aan de Bluetooth apparatuur worden gekoppeld.	Voer dezelfde PIN-code voor het toestel en het gewenste apparaat in.Kies de naam van het apparaat in “SPECIAL” en probeer vervolgens opnieuw. (Zie bladzijde 15.)
	Echo of ruis. Verander de positie van de microfoon.
	Kwaliteit van het geluid van de telefoon is slecht.	Zorg dat de afstand tussen het toestel en de Bluetooth audio-apparatuur korter is.Rijd de auto naar een plaats waar de signaalontvangst beter is.
	Geluid wordt onderbroken tijdens weergave van een Bluetooth audio-apparaat.	Zorg dat de afstand tussen het toestel en de Bluetooth audio-apparatuur korter is.Ontkoppel de voor “BT-PHONE” verbonden apparatuur.Schakel het toestel vervolgens even uit en dan weer in.(Indien het geluid nog niet wordt hersteld,) verbind de apparatuur opnieuw.
	Verbonden audio-apparaat kan niet worden bediend.	Controleer of het verbonden audio-apparaat geschikt is voor AVRCP (Audio Video Remote Control Profile).
CD-wisselaar	“NO DISC” verschijnt op het display. Plaats een disc in het magazijn.
	“NO MAG” verschijnt op het display. Plaats het magazijn.
	“RESET 8” verschijnt op het display. Verbind deze receiver en de CD-wisselaar op de juiste manier en druk op de terugsteltoets van de CD-wisselaar.
	“RESET 1” – “RESET 7” verschijnt op het display.	Druk op de terugsteltoets van de CD-wisselaar.
	CD-wisselaar functioneert geheel niet. Stel de receiver terug (zie bladzijde 3).

* Zie tevens de bij de Bluetooth adapter geleverde aanwijzingen voor details aangaande Bluetooth bediening.

	Symptoom Oplossing/Oorzaak
DAB	“noSIGNAL” verschijnt op het display. Ga naar een plaats waar de signalen sterker zijn.
	“RESET 08” verschijnt op het display. Verbind dit toestel en de DAB-tuner juist en stel het toestel terug (zie bladzijde 3).
	DAB-tuner functioneert geheel niet. Sluit dit toestel en de DAB-tuner op de juiste wijze aan. Stel het toestel vervolgens terug (zie bladzijde 3).
	“ANTENANG” verschijnt op het display. Controleer de snoeren en verbindingen.
iPod/D.speler	De iPod of D.speler kan niet worden ingeschakeld of werkt niet.	Controleer de verbinding.Update de firmware-versie.Laad de batterij op.
	Geluid is vervormd. Schakel de equalizer van dit toestel of de iPod/D.speler uit.
	“NO IPOD” of “NO DP” verschijnt op het display.	Controleer de verbinding.Laad de batterij op.
	Weergave stopt. De hoofdtelefoon werd tijdens weergave ontkoppeld.Start de weergave opnieuw (zie bladzijde 22).
	Geen geluid met een iPod nano aangesloten.	Ontkoppel de hoofdtelefoon van de iPod nano.Update de firmware-versie van de iPod nano.
	Geen geluid.“ERROR 01” verschijnt op het display nadat een D.speler werd aangesloten.	Ontkoppel de adapter van de D.speler. Sluit vervolgens weer aan.
	“NO FILES” of “NO TRACK” verschijnt op het display.	Er zijn geen fragmenten opgeslagen. Importeer fragmenten naar de iPod of D.speler.
	“RESET 1” – “RESET 7” verschijnt op het display.	Ontkoppel de adapter van zowel dit toestel als de iPod/D.speler. Sluit vervolgens weer aan.
	“RESET 8” verschijnt op het display. Controleer de verbinding tussen de adapter en dit toestel.
	Regelaars van de iPod of D.speler werken niet na het ontkoppelen van dit toestel.	Stel de iPod of D.speler terug.

• Microsoft en Windows Media zijn ofwel geregistreerde handelsmerken of handelsmerken van Microsoft Corporation in de Verenigde Staten en/of andere landen.
• iPod is een handelsmerk van Apple Inc., geregistreerd in de V.S. en andere landen.
• Het woord Bluetooth en de bijbehorende markeringen en logo's zijn eigendom van Bluetooth SIG, Inc. en Victor Company of Japan, Limited (JVC) gebruikt deze onder licentie. Overige handelsmerken en namen zijn eigendom van de overeenkomende eigenaren.

Technische gegevens

AUDIOVERSTERKER-GEDEELTE	Maximaal uitgangsvermogen: Voor	en achter: 50 W per kanaal
	Doorlopend uitgangsvermogen (RMS):	Voor en achter: 19 W per kanaal in 4 Ω, 40 Hz t/m 20 000 Hz met niet meer dan 0,8% totale harmonische vervorming.
	Lastimpedantie: 4 Ω (4 Ω t/m 8 Ω toelaatbaar)
	Bereik voor tonen: Lage tonen: ±12 dB bij 60 Hz
			Midden-bereik: ±12 dB bij 1 kHz
			Hoge tonen: ±12 dB bij 10 kHz
	Frequentierespons: 40 Hz t/m 20 000 Hz
	Signaal-tot-ruis ratio: 70 dB
	Lijnuitgangsniveau/impedantie: 2,5 V/20 kΩ belasting (volledige schaal)
	Uitgangsimpedantie: 1 kΩ
	Subwoofer-uitgangsniveau/impedantie: 2,5 V/20 kΩ belasting (volledige schaal)
	Overige aansluiting: CD-wisselaar, Stuur-afstandsbediening ingangen, USB-ingangsaansluiting, Subwoofer-ingang, AUX (extra) ingangsaansluiting

TUNER-GEDEELTE	Frequentiebereik: FM: 87,5 MHz t/m	108,0 MHz
		AM: (MG) 522 kHz t/m	1 620 kHz(LG) 144 kHz t/m 279 kHz
	FM-tuner: Bruikbare	gevoeligheid:	11,3 dBf (1,0 μV/75 Ω)
		50 dB Quieting gevoeligheid:	16,3 dBf (1,8 μV/75 Ω)
		Alternatieve kanaalgevoeligheid (400 kHz):	65 dB
		Frequentierespons:	40 Hz t/m 15 000 Hz
		Stereoscheiding:	30 dB
	MG-tuner:	Gevoeligheid:	20 μV
		Selectiviteit:	35 dB
	LG-tuner:	Gevoeligheid:	50 μV
CD-SPELER-GEDEELTE	Type: Compactdisc-speler
	Signaalafastsysteem: Contactloos optische aftasting (halfgeleider-laser)
	Aantal kanalen: 2 kanalen (stereo)
	Frequentierespons: 5 Hz t/m 20 000 Hz
	Dynamisch bereik: 96 dB
	Signaal-tot-ruis ratio: 98 dB
	Wow en flutter: Lager dan meetbare limiet
	MP3-decoderingsformaat: (MPEG1/2 Audio Layer 3) Max. bitwaarde: 320 kbps
	WMA (Windows Media® Audio) decoderingsformaat: Max. bitwaarde: 192 kbps
	AAC (Advanced Audio Coding) decodeerformaat: Max. bitwaarde: 320 kbps

USB-APPARATUUR	USB standaard: USB 1.1
	Data-overdrachtswaarde: Hoge snelheid: Maximaal 12 Mbps
	Lage snelheid: Maximaal 1,5 Mbps
	Compatibele apparatuur: Mass storage class, MTP
	Compatibel bestandssysteem: FAT 32/16/12
	Afspeelbaar audioformaat:	MP3/WMA/AAC/WAV
	Max. stroomverbruik:	Minder dan 500 mA

ALGEMEEN	Stroomvereisten:	Bedrijfsvoltage:	14,4 V gelijkstroom (11 V t/m 16 V toelaatbaar)
	Aarding:		Negatieve aarding
	Toelaatbare bedrijfstemperatuur:		0°C t/m +40°C
	Afmetingen (B × H × D): (bij benadering)	Installatie-afmetingen:	182 mm × 111 mm × 158 mm
		Formaat van set:	178 mm × 100 mm × 178 mm
	Gewicht:		2,3 kg(exclusief accessoires)

Ontwerp en technische gegevens zijn zonder voorafgaande kennisgeving wijzigbaar.

Hebt u PROBLEMEN met de bediening?

Stel het apparaat terug

Zie de pagina met de paragraaf Het apparaat terugstellen

Dit apparaat voldoet aan de geldende Europese normen en richtlijnen inzake elektromagnetische compatibiliteit en elektrische veiligheid.

De Europese vertegenwoordiger van Victor Company of Japan, Limited is:

JVC Technology Centre Europe GmbH

Postfach 10 05 52

61145 Friedberg

Duitsland

Bästa kund!
