KD-G431 - Autoradio JVC - Gratis gebruiksaanwijzing en handleiding

Type product	Autoradio met CD-speler
Merk	JVC
Model	KD-G431
Afmetingen installatie (B x H x D)	182 mm x 52 mm x 150 mm
Afmetingen paneel (B x H x D)	187 mm x 58 mm x 13 mm
Gewicht	1,3 kg (exclusief accessoires)
Voedingsspanning	14,4 V DC (11-16 V toelaatbaar)
Aarding	Negatieve aarding
Maximaal uitgangsvermogen	50 W per kanaal (voor/achter)
Continue uitgangsvermogen (RMS)	19 W per kanaal bij 4 Ω
Lastimpedantie	4 Ω (4-8 Ω toelaatbaar)
Frequentiebereik FM-tuner	87,5 MHz – 108,0 MHz
Frequentiebereik AM-tuner	MG: 522 – 1620 kHz; LG: 144 – 279 kHz
CD-ondersteuning	CD, CD-R, CD-RW, MP3, WMA
Ondersteunde formaten	MP3 (8-320 kbps), WMA (max 192 kbps)
Equalizer (iEQ)	6 presets: JAZZ, ROCK, HIP HOP, CLASSIC, POPS, USER
RDS-functies	PTY, TA-standby, netwerkvolgen, programmazoeken
Afneembaar bedieningspaneel	Ja
Afstandsbediening	Optioneel (RM-RK50)
Aansluitingen	CD-wisselaar, AUX-ingang, stuurwielbediening
Veiligheidsklasse laser	Klasse 1

Veelgestelde vragen - KD-G431 JVC

Hoe kan ik de displaydemonstratie uitschakelen?

Houd de M MODE toets ingedrukt totdat het PSM-menu verschijnt. Draai aan de regelschijf tot DEMO verschijnt. Druk op SEL en kies DEMO OFF. Druk op M MODE om de procedure te voltooien.

Kan ik een iPod of D.speler aansluiten?

Ja, met de optionele interface-adapter KS-PD100 (voor iPod) of KS-PD500 (voor D.speler). Sluit de adapter aan op de CD-wisselaaraansluiting aan de achterzijde. Zet de externe ingangsinstelling op CHANGER.

Hoe stel ik de klok in?

Houd M MODE ingedrukt, draai om CLOCK H te selecteren, stel het uur in met de regelschijf. Kies daarna CLOCK M en stel de minuten in. Kies 24H/12H voor de gewenste weergave.

Wat moet ik doen als de disc niet wordt uitgeworpen?

Probeer de disc geforceerd te verwijderen: houd de ▲ toets ingedrukt terwijl u het apparaat uitschakelt. Schakel daarna weer in en druk op ▲ om de disc uit te werpen. Als dat niet werkt, stel de receiver terug.

Waarom kan ik geen MP3/WMA-bestanden afspelen?

Controleer of de bestanden de extensie .mp3 of .wma hebben, en of de disc geformatteerd is volgens ISO 9660 Level 1/2, Romeo of Joliet. Maximaal 512 bestanden in 200 mappen. Gebruik geen DRM-beveiligde WMA-bestanden.

Hoe gebruik ik de RDS-verkeersinformatie (TA)?

Druk op de T/P toets om TA-standby te activeren; de TP-indicator licht op. Bij verkeersinformatie schakelt de radio automatisch over, ongeacht de bron. Het volume wordt verhoogd naar het ingestelde TA VOL-niveau.

Kan ik de radio met de stuurwielbediening gebruiken?

Ja, de receiver ondersteunt stuurwielbediening. Raadpleeg de aparte Handleiding voor installatie/aansluiting voor de juiste aansluiting.

Wat betekent de melding 'RESET 8'?

De melding 'RESET 8' geeft een communicatiefout aan. Controleer de verbinding tussen de receiver en de aangesloten CD-wisselaar of DAB-tuner. Stel de receiver terug door de resetknop op het voorpaneel in te drukken.

Hoe kan ik het volume dempen?

Druk kort op de SRC toets (of op de afstandsbediening op ØI/ATT). Het geluid wordt gedempt en 'ATT' verschijnt. Druk nogmaals om het geluid te herstellen.

Wat is de maximale capaciteit voor MP3-mappen?

De receiver herkent maximaal 200 mappen met in totaal 512 bestanden, verdeeld over maximaal 8 hiërarchieën. Bestandsnamen kunnen maximaal 128 tekens lang zijn (afhankelijk van het discformaat).

GEBRUIKSAANWIJZING KD-G431 JVC

Zie bladzijde 5 voor het annuleren van de displaydemonstratie.

Bijzonderheden over de installatie en aansluiting van het apparaat vindt u in de desbetreffende handleiding.

Hartelijk dank voor de aanschaf van dit JVC-product!

Wij verzoeken u de gebruiksaanwijzing goed door te lezen voordat u het apparaat gaat gebruiken. Zo krijgt u een volledig inzicht in de functies van het apparaat en kunt u de mogelijkheden optimaal benutten.

BELANGRIJK VOOR LASERPRODUKTEN

1. KLASSE 1 LASERPRODUKT
2. VOORZICHTIG: Open de bovenste afdekking niet. Er zijn geen door de gebruiker te repareren onderdelen in het toestel; laat onderhoud en reparatie over aan erkend onderhoudspersoneel.
3. VOORZICHTIG: Zichtbare en/of onzichtbare klasse 1M laserstralen indien geopend. Bekijk niet direct met optische instrumenten.
4. REPRODUCTIE VAN LABEL: WAARSCHUWINGSLABEL OP BUITENKANT VAN TOESTEL AANGEBRACHT.

CAUTIONVISIBLE AND/OR INVISIBLE CLASS 1MLASER RADIATIONWHEN OPEN, DO NOT VIEW DIRECTLY WITH OPTICAL INSTRUMENTS.EC60825-12001(ENG)

ATTENTIONRAYONNEMENT LASER VISIBLE ET/OU INVISIBLE DE CLASSE 1M UNE FOIS OUVERT, NE PAS REGARDER DIRECTMENT AVEC DES INSTRUMENTS OPTIQUES, (IRA)

AVISORADIACIÓN LÁSER DE CLASE 1M VISIBLE Y/O INVISIBLE CUANDO ESTA ABIERTO. NO MIRAR DIRECTAMENTE CON INSTRUMENTAL OPTICO, (ESP)

VARNINGSYNLIG OCH/ELLER OSYNLIG LASER STRÁLNING, KLASS 1M, NÁR DENNA DEL ÁR ÓPPNAD. BETRAKTA EJ STRÁLEN MED OPTSKA INSTRUMENT. (SWG)

注意ここを開くと不可視及び/または不可視のクラス 1M レーザー散射が出ます。光学装置で直接見ないでください。(JPN)

CAUTIONVISIBLE AND/OR INVISIBLE CLASS K LASER RADIATION WHEN OPEN, DO NOT STARE INTO BEAM, FDA 21 QPR(ENG)

Waarschuwing:

Voorkom ongelukken en kijk derhalve beslist goed recht-vooruit wanneer u de receiver tijdens het autorijden moet bedienen.

Dit symbool is alleen geldig in de Europese Unie.

Informatie voor gebruikers over het weggooien van oude apparatuur

Deze markering geeft aan dat het product met dit symbool bij het einde van de gebruiksduur niet bij het huishoudelijk afval mag worden gegooid. Wanneer u dit product wilt verwijderen, houdt u dan aan de geldende nationale wetgeving of andere regels in uw land en uw gemeente. Door dit product naar het inzamelingspunt te brengen, werkt u mee aan het behoud van natuurlijke hulpbronnen en met het voorkomen van potentiële negatieve effecten op het milieu en de volksgezondheid.

De receiver heeft een functie voor bediening met de stuurafstandsbediening.

- Zie de Handleiding voor installatie/aansluiting (afzonderlijk boekje) voor het verbinden.

Let op met het instellen van het volume:

Discs produceren in vergelijking met andere bronnen weinig ruis. Verlaag het volume alvorens een disc af te spelen, zodat beschadiging van de luidsprekers door een plotselinge verhoging van het uitgangsniveau wordt voorkomen.

Het apparaat terugstellen

- De door u gemaakte instellingen worden tevens gewist.

Geforceerd verwijderen van een disc

• Wees voorzichtig en zorg dat de disc niet valt bij het verwijderen.
• Stel de receiver terug indien dit niet werkt.

De volgende markeringen worden gebruikt en verwijzen naar...

: Bediening voor de ingebouwde CD-speler.

: Bediening voor de CD-wisselaar.

: Indicatorverschijnt voor de overeenkomende bediening.

Gebruik van de M MODE toets

Door een druk op M MODE schakelt de receiver in de functiemodus en krijgen de cijfertoetsen en ▲/▼ toetsen een andere functie.

Bijv.: Indien cijfertoets 2 als MO (mono) toets werkt.

Om deze toetsen na een druk op M MODE weer voor de oorspronkelijke functies te gebruiken, moet u 5 seconden wachten zonder op een van deze toetsen te drukken totdat de functiemodus is geannuleerd of moet u nogmaals op M MODE drukken.

Verwijderen van het bedieningspaneel

Bevestigen van het bedieningspaneel

Bediening van de radio 6

Bediening voor FM RDS 7

Opzoeken van uw favoriete FM RDS-programma .... 7

Bediening voor discs 9

Afspelen van een disc in de receiver 9

Afspelen van discs in de CD-wisselaar 9

Geluidsinstellingen 12

Algemene instellingen — PSM ...... 13

Bediening voor de DAB-tuner ...... 15

Bediening voor iPod/D.speler ...... 16

Bediening voor andere externe componenten 18

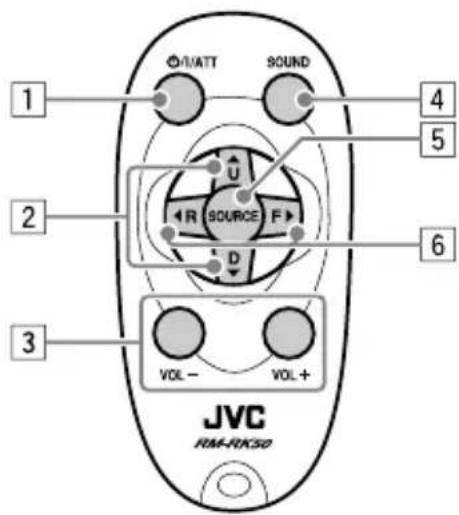

Afstandsbediening — RM-RK50 ...... 19

Onderhoud 20

Oplossen van problemen 24

Voor de veiligheid is een genummerde identificatiekaart bij het apparaat geleverd. Het identificatienummer is tevens op de behuizing van het apparaat gedrukt. Bewaar de kaart op een veilige plaats. Deze kaart is belangrijk voor identificaatie indien het apparaat is gestolen.

Denk aan de veiligheid...

- Zet het volume onder het rijden niet te hard. Dit is gevaarlijk, omdat u de geluiden buiten de auto niet meer hoort.

- Zet de auto stil voordat u ingewikkelde handelingen met het apparaat gaat verrichten.

Temperatuur binnen de auto...

Als de auto gedurende lange tijd in de kou of in de warmte heeft gestaan, mag u het apparaat pas gebruiken nadat de temperatuur in de auto weer normaal waarden heet bereikt.

Namen van onderdelen

1 Regelschijf
2 ▲ (uitwerp) toets
3 Lade
4 T/P (verkeersinformatie/programmatype) toets
5 DISP (display) toets
6 |◀◀ ∨/▶▶| ∧ toetsen
7 Displayvenster
8 (standby/aan demping) toets
9 AUX (extra) ingangsaansluiting
10 ▲ (omhoog) / ▼ (omlaag) toetsen
11 SEL (keuze) toets
12 BAND toets
13 SRC (bron) toets
14 Afstandsbedieningssensor
- U kunt deze receiver met een los verkrijgbare afstandsbediening bedienen. Zie bladzijden 19 en 20 voor details.
- Stel de afstandsbedieningssensor NIET aan schel licht bloot (directe zonlicht of lamplicht).
15 EQ (equalizer) toets
16 MO (mono) toets
17 SSM (achtereenvolgend vastleggen van sterke zenders) toets
18 Cijfertoetsen
19 RPT (herhalen) toets

20 RND (willekeurig) toets
21 M MODE toets
22 (bedieningspaneel ontgrendel) toets
23 Discinformatie-indicators— TAG (Tag informatie), (fragment/bestand), (map)
24 Weergavebronindicators—
CH: Licht alleen op indien CD-CH als weergavebron is gekozen.
DISC: Licht op indien de ingebouwde CD-speler is gekozen.
25 Weergavefunctie- / onderdeelindicators— RND (willekeurig), (disc), (map), RPT (herhalen)
26 RDS indicators—AF, REG, TP, PTY
27 Tunerontvangstindicators—MO (mono), ST (stereo)
28 S.BASS (super-lage tonen) indicator
29 EQ (equalizer) indicator
30 Tr (fragment) indicator
31 Brondisplay / Volumeniveau-indicator / Indicator voor tijd aftellen
32 Hoofddisplay
33 Geluidsfunctie (iEQ: Intelligente Equalizer) indicators—JAZZ, ROCK, HIP HOP, CLASSIC, POPS, USER

Starten

Basisbediening

1 Inschakelen van de stroom.

* U kunt deze bronnen niet kiezen indien ze niet gereed staan of niet zijn aangesloten. 2

• Voor FM/AM-tuner

• Voor DAB-tuner

4 Instellen van het volume.

Het volumeniveau verschijnt.

5 Stel het geluid naar wens in. (Zie bladzijde 12.)

Snel dempen van het volume (ATT)Voor het herstellen van het geluid, drukt u nogmaals op de toets.
Uitschakelen van de stroom

Basisinstellingen

- Zie tevens "Algemene instellingen — PSM" op bladzijden 13 -15.

1

[Houd ingedrukt]

2

1 Annuleren van de displaydemonstratie Kies "DEMO" en vervolgens "DEMO OFF".

2 Instellen van de klok Kies "CLOCK H" (uur), en stel vervolgens het uur in.

Kies "CLOCK M" (minuut), en stel vervolgens de minuten in.

Kies "24H/12H" en vervolgens "24H" (uur) of "12H" (uur).

3 Voltooi de procedure.

Controleren van de huidige tijd wanneer de stroom is uitgeschakeld

De tijd wordt ongeveer 5 seconden op het display getoond. Zie tevens bladzijde 13.

Bediening van de radio

1

2

Licht op wanneer een stereo FM-uitzending met sterke signalen wordt ontvangen.

3

Zoek een zender.

Het zoeken stopt wanneer een zender wordt ontvangen.

Voor het eerder stoppen, drukt u nogmaals op dezelfde toets.

Handmatig op een zender afstemmen

In stap ③ hierboven...

1

[Houd ingedrukt]

2 Kies de gewenste zenderfrequentie.

Indien een stereo FM-uitzending slecht ontvangbaar is

Licht op wanneer de monofunctie wordt geactiveerd.

De ontvangst is beter, maar het stereo-effect gaat verloren.

Voor het weer herstellen van het stereo-effect, herhaalt u dezelfde procedure. "MONO OFF" verschijnt en de MO indicator dooft.

Vastleggen van zenders in het geheugen

U kunt zes zenders voor iedere golfband vastleggen.

Automatisch vastleggen van FM-zenders —SSM (achtereenvolgend vastleggen van sterke zenders)

1 Kies de FM-golfband (FM1 – FM3) waarvan u een zender wilt vastleggen.

2

MODE

3

[Houd ingedrukt]

"SSM" knippert en dooft zodra het automatisch vastleggen klaar is.

Lokale FM-zenders met sterke signalen worden opgezocht en automatisch voor de FM-golfband vastgelegd.

Handmatig vastleggen

Bijv.: Vastleggen van FM-zender op 92,5 MHz onder voorkeurnummer 4 van de FM1-golfband.

1

2

3

[Houd ingedrukt]

Het voorkeurnummer knippert even.

Luisteren naar een voorkeurzender

1

2 Kies de gewenste voorkeurzender (1 - 6).

Controleren van de huidige tijd tijdens het luisteren naar een FM (niet-RDS) of AM-zender

- Zie bladzijde 9 voor FM RDS-zenders.

Frequentie ↔ Klok

Bediening voor FM RDS

Wat u met RDS kunt doen

Met RDS (Radio Data System) kunnen FM-zenders behalve de normale programmasignalen, extra signalen uitsturen.

Met RDS-data kan de receiver het volgende uitvoeren:

• Programmatype (PTY) zoeken (zie het volgende)
- Standbyontvangst van TA (Verkeersinformatie) en PTY (Programmatype) (zie bladzijden 8 en 14)
- Automatisch volgen van hetzelfde programma—Ontvangst van netwerk-volgen (zie bladzijde 8)
• Programmazoeken (zie bladzijden 9 en 14)

Opzoeken van uw favoriete FM RDS-programma

U kunt met gebruik van PTY-codes gemakkelijk op een zender afstemmen die uw favoriete programma uitzendt.

- Zie het volgende gedeelte voor het vastleggen van uw favoriete programmatypes.

1

TDe laatst gekozen [Houd ingedrukt]

PTY-code verschijnt.

② Kies uw favoriete programmatypes.

Kies een van de PTY-codes (zie bladzijde 9).

3 Het zoeken van uw favoriete programma start.

Indien er een zender is die een programma van dezelfde PTY-code uitzendt, wordt op deze zender afgestemd.

Vastleggen van uw favoriete programmatypes

U kunt uw zes favoriete programmatypes vastleggen.

Vastleggen van programmatypes onder de cijfertoetsen (1 - 6):

1	2	3	4	5	6
POP M	ROCK M	EASY M	CLASSICS	AFFAIRS	VARIED

1 Kies een PTY-code (zie hierboven).
2 Kies het gewenste voorkeurnummer (1 – 6) waaronder u het wilt vastleggen.

Bijv.: Met "ROCK M" gekozen

Vervolg op de volgende bladzijde

3 Herhaal stappen 1 en 2 voor het vastleggen van andere PTY-codes onder andere voorkeurnummers.

4 Voltooi de procedure.

[Houd ingedrukt]

Gebruik van standbyontvangst

TA-standbyontvangst

Met TA-standbyontvangst schakelt de receiver van een andere bron dan AM tijdelijk over naar verkeersinformatie (TA).

Het volume verandert naar het hiervoor ingestelde TA-volumeniveau indien het huidige volumeniveau lager dan het hiervoor ingestelde niveau is (zie bladzijde 14).

Activeren van TA-standbyontvangst

De TP (verkeersinformatie) indicator licht op of knippert.

• Indien de TP indicator is opgelicht, is TA-standbyontvangst geactiveerd.
• Indien de TP indicator knippert, is TA-standbyontvangst nog niet geactiveerd. (Dit is het geval indien u naar een FM-zender luistert die de voor TA-standbyontvangst vereiste RDS-signalen niet levert.)
  Voor het activeren van TA-standbyontvangst, moet u op een andere zender afstemmen die deze signalen wel levert. De TP indicator stopt te knipperen en blijft opgelicht.

Annuleren van TA-standbyontvangst

De TP Indicator dooft.

PTY-standbyontvangst

Met PTY-standbyontvangst schakelt de receiver van een andere bron dan AM tijdelijk over naar uw favoriete PTY-programma.

Voor het activeren en kiezen van uw favoriete PTY-code voor PTY-standbyontvangst, zie bladzijde 14.

De PTY indicator licht op of knippert.

• Indien de PTY indicator is opgelicht, is PTYstandbyontvangst geactiveerd.
• Indien de PTY indicator knippert, is PTY-standbyontvangst nog niet geactiveerd. Voor het activeren van PTY-standbyontvangst, moet u op een andere zender afstemmen die deze signalen wel levert. De PTY indicator stopt te knipperen en blijft opgelicht.

Voor het annuleren van PTY-standbyontvangst, kiest u "OFF" voor de PTY-code (zie bladzijde 14). De PTY indicator dooft.

Volgen van hetzelfde programma—Ontvangst van netwerk-volgen

Indien u in een gebied rijdt waar de FM-ontvangst niet sterk genoeg is, zal de receiver automatisch op een andere FM RDS-zender van hetzelfde netwerk afstemmen, die mogelijk hetzelfde programma maar met sterkere signalen uitzendt (zie de afbeelding hieronder).

Ontvangst van netwerk-volgen is bij het verlaten van de fabriek geactiveerd.

Voor het veranderen van ontvangst van netwerkvolgen, zie "AF-REG" op bladzijde 13.

Programma A wordt op verschillende frequenties uitgezonden (01 – 05).

Automatisch kiezen van zenders—Programmazoeken

Normaliter wordt door een druk op een van de cijfertoetsen op de overeenkomende voorkeurzender afgestemd.

Indien de signalen van een vastgelegde FM RDS-zenders echter niet sterk genoegd zijn, gebruikt dit toestel de AF-data voor het afstemmen op een andere frequentie waarop hetzelfde programma als van de oorspronkelijke voorkeurzender wordt uitgezonden.

• Het duurt even eer met gebruik van programmazoeken op een andere zender is afgestemd.
  • Zie tevens bladzijde 14.

Controleren van de huidige tijd tijdens het luisteren naar een FM RDS-zender

DISP

Zendernaam (PS) → Zender- frequentie → Programmatype (PTY) → Klok → (terug naar het begin)

PTY-codes

NEWS (nieuws), AFFAIRS (actualiteiten), INFO (informatie), SPORT (sport), EDUCATE (educatief), DRAMA, CULTURE (cultuur), SCIENCE (wetenschap), VARIED (gevarieerd), POP M (popmuziek), ROCK M (rockmuziek), EASY M (easy listening muziek), LIGHT M (lichte muziek), CLASSICS (klassiek), OTHER M (overige muziek), WEATHER (weer), FINANCE (financieën), CHILDREN (kinderen), SOCIAL (sociaal), RELIGION (religie), PHONE IN (binnenkomende telefoongesprekken), TRAVEL (reizen), LEISURE (recreatie), JAZZ (jazzmuziek), COUNTRY (country-muziek), NATION M (nationale muziek), OLDIES (gouwe ouwe), FOLK M (folkmuziek), DOCUMENT

Bediening voor discs

Afspelen van een disc in de receiver ■

Alle fragmenten worden herhaald afgespeeld totdat u van bron verandert of de disc uitwerpt.

Stoppen van de weergave en uitwerpen van de disc

- Druk op SRC om een ander bron af te spelen.

Afspelen van discs in de CD- wisselaar

Alle discs in het magazijn worden herhaald afgespeeld totdat u van bron verandert.

- De weergave stopt tevens wanneer u het magazijn uitwerpt.

1

* U kunt de CD-wisselaar niet kiezen indien u de externe ingangsinstelling op "EXT IN" heeft gesteld (zie bladzijde 14).

2

Kies een disc.

Voor discnummers 01 – 06:

Voor discnummers 07 – 12:

[Houd ingedrukt]

Meer over MP3-fragmenten en WMA-fragmenten

MP3 en WMA "fragmenten" (de woorden "bestand" en "fragment" worden beiden gebruikt) zijn in "mappen" opgenomen.

Meer over de CD-wisselaar

Gebruik bij voorkeur de JVC MP3-compatibele CD-wisselaar met deze receiver.

• U kunt tevens een CD-wisselaar aansluiten die niet MP3-compatibel is. Met dergelijke toestellen kunt u echter geen MP3-discs afspelen.
• U kunt geen CH-X99, CH-X100 CD-wisselaar en CD-wisselaars uit de KD-MK serie met dit toestel gebruiken.
• U kunt geen WMA-disc met de CD-wisselaar afspelen.
• Op een CD-tekst opgenomen disctekstinformatie kan worden getoond indien een JVC CD-tekst compatibele CD-wisselaar is aangesloten.
• Zie de Handleiding voor installatie/aansluiting (afzonderlijk boekje) voor het verbinden.

Snel voor- of achterwaarts in het fragment

[Houd ingedrukt]

Naar volgende of voorgaande fragmenten verspringen

Naar volgende of voorgaande mappen verspringen (alleen voor een MP3-disc of WMA-disc)

Voor MP3-disc:

Voor WMA-disc:

Direct een bepaald fragment (voor CD) of map (voor MP3-disc of WMA-disc) opzoeken

Kiezen van nummer 01 – 06:

Kiezen van nummer 07 – 12:

[Houd ingedrukt]

- Voor directe toegang tot mappen van een MP3/WMA-disc moeten de mappen een 2-cijferig nummer aan het begin van de mapnamen hebben—01, 02, 03, enz.

Kiezen van een bepaald fragment in een map (voor MP3-disc of WMA-disc):

Andere belangrijke functies

Tijdens weergave snel naar andere fragmenten verspringen

Alleen mogelijk met een JVC MP3-compatibele CD-wisselaar

- Met een MP3-disc of WMA-disc kunt u naar andere fragmenten in dezelfde map verspringen.

Bijv.: Kiezen van fragment 32 tijdens weergave van een fragment met een ééncijferig nummer (1 t/m 9)

1

MODE

2

Door iedere volgende druk op de toets wordt 10 fragmenten versprongen.

- Wanneer het laatste fragment is bereikt, wordt het eerste fragment weer gekozen, en viceversa.

3

Vergrendelen van een disc

U kunt een disc in de lade vergrendelen zodat deze niet kan worden uitgeworpen.

Herhaal dezelfde procedure voor het annuleren van de vergrendeling.

Veranderen van display-informatie

DISP

Tijdens weergave van een audio-CD of CD-tekst

Tijdens weergave van een MP3 of WMA\*2-disc

- Met "TAG DISP" op "TAG ON" gesteld (zie bladzijde 14)

Met "TAG DISP" op "TAG OFF" gesteld

A : Verstreken weergavetijd met het huidige fragmentnummer

B : Klok met het huidige fragmentnummer

*1 "NO NAME" verschijnt indien de geplaatste disc een audio-CD is.
*2 Alleen voor de ingebouwde CD-speler.
*3 Indien een MP3/WMA-bestand geen tag-informatie heeft, zullen de mapnaam en bestandsnaam worden getoond. In dit geval licht de TAG indicator niet op.

Kiezen van de weergavefuncties

U kunt tegelijkertijd slechts één van de volgende weergavefuncties kiezen.

1

MODE

2 Kies de gewenste weergavefunctie.

■ Herhaalde weergave

Functie Herhaalde weergave

TRK RPT : Het huidige fragment.

FLDR RPT *1 : Alle fragmenten van de huidige map. 📄 RPT

DISC RPT *2: Alle fragmenten van de huidige disc. 📄 RPT

RPT OFF : Geannuleerd.

■ Willekeurige weergave

Functie Willekeurige weergave

FLDR RND *1: Alle fragmenten van de huidige map en vervolgens de fragmenten van de volgende map, enz.

DISC RND : Alle fragmenten van de huidige disc. RND

MAG RND *2 : Alle fragmenten van alle geplaatste discs. RND

RND OFF : Geannuleerd.

*1 Alleen tijdens weergave van een MP3-disc of WMA-disc.
*2 Alleen tijdens weergave van discs in de CD-wisselaar.

Geluidsinstellingen

U kunt een voor het muziekgenre passende vastgelegde geluidsfunctie kiezen (iEQ: Intelligente Equalizer).

1

2

Vastgelegde waardesAanduiding(Voor)	BAS*1	MID*2	TRE*3	S.BS*4
USER(Neutraal geluid)	00 00	00 OFF
ROCK(Rock- of discomuziek)	+03 00	+02 ON
CLASSIC(Klassieke muziek)	+01 00	+03 OFF
POPS(Lichte muziek)	+02	+01 +02 OFF
HIP HOP(Funk of rap-muziek)	+04	-02 +01 ON
JAZZ(Jazzmuziek)	+03 00	+03 OFF

*1 Lage tonen

*2 Midden-bereik

*3 Hoge tonen

*4 Super-lage tonen

Instellen van het geluid

U kunt de geluidskarakteristieken naar wens instellen.

1

2

Aanduiding, [Bereik]

BAS ^*1 (lage tonen), [-06 t/m +06] Instellen van de lage tonen.

MID ^*1 (midden-bereik), [-06 t/m +06] Voor het instellen van de midden-bereik frequenties voor het geluid.

TRE*1 (hoge tonen), [-06 t/m +06] Instellen van de hoge tonen.

FAD*2 (fader), [R06 t/m F06] Instellen van het balans tussen de voor- en achterluidsprekers.

BAL (balans), [L06 t/m R06] Instellen van het balans tussen de linker- en rechterluidsprekers.

S.BS*1 (super-lage tonen), [S.BS ON of S.BS OFF], [01 t/m 05, basisinstelling: 03]*3 De volle, lage tonen van het geluid blijven behouden, ongeacht hoe laag het volume is ingesteld.

VOL (volume), [00 t/m 30 of 50*4] Instellen van het volume.

*1 Na het instellen van de lage, midden-bereik, hoge of super-lage tonen, worden de gemaakte instellingen voor de huidige gekozen geluidsfunctie (iEQ), met inbegrip van "USER", vastgelegd.
*2 Stel het faderniveau op "00" indien u slechts twee luidsprekers gebruikt.
*3 De super-lage tonen kunnen uitsluitend worden ingesteld wanneer "S.BS ON" is gekozen.
*4 Afhankelijk van de ingestelde versterking voor de versterker. (Zie bladzijde 14 voor details).

Algemene instellingen — PSM

U kunt de op de volgende tabel aangegeven PSM-onderdelen (Modus met voorkeursinstellingen) veranderen.

1

[Houd ingedrukt]

2 Kies een PSM-onderdeel.

3 Stel het gekozen PSM-onderdeel in.

[Draai]

4 Herhaal stappen 2 en 3 voor het instellen van andere PSM-onderdelen indien nodig.

5 Voltooi de procedure.

Aanduidingen Onderdeel(____: Basisinstelling)		Kiesbare instellingen, [referentiebladzijde]
DEMO Displaydemonstratie	• DEMO ON• DEMO OFF	: De displaydemonstratie wordt automatisch geactiveerd indien u gedurende ongeveer 20 seconden geen bediening uitvoert, [5].: Geannuleerd.
CLK DISP *1 Klokdisplay	• ON• OFF	: De tijd wordt altijd op het display getoond wanneer de stroom is uitgeschakeld.: Annuleren; door op DISP te drukken wordt de tijd ongeveer 5 seconden op het display getoond wanneer de stroom is uitgeschakeld, [5].
CLOCK H Uurinstelling	0 – 23 (1 – 12) [Basisinstelling: 0 (0:00)], [5].
CLOCK M Minuutinstelling	00 – 59 [Basisinstelling: 00 (0:00)], [5].
24H/12H Tijddisplayfunctie	• 24H• 12H	: Zie tevens bladzijde 5 voor het instellen.
CLK ADJ *2 Instellen van de klok	• AUTO• OFF	: De ingebouwde klok wordt automatsich op basis van de CT (kloktijd) data van het RDS-signaal ingesteld.: Geannuleerd.
AF-REG *2 Alternatieve frequentie/regionalisatie ontvangst	• AF• AF REG• OFF	: Het toestel schakelt naar een andere zender over (en het programma zal mogelijk verschillen van het huidige ontvangen programma) indien de signalen van de huidige zender zwak worden, [8, 16].• De AF indicator licht op.: Indien de huidige ontvangen signalen zwak worden, schakelt het toestel naar een andere zender die hetzelfde programma uitzendt over.• De AF en REG indicators lichten op.: Geannuleerd (niet kiesbaar indien “DAB AF” op “AF ON” is gesteld).

Vervolg op de volgende bladzijde

Aanduidingen Onderdeel(____: Basisinstelling)		Kiesbare instellingen, [referentiebladzijde]
PTY-STBY^*2 PTY-standby	OFF, PTY-codes :	Activeert PTY-standbyontvangst met een van de PTY-codes, [9].
TA VOL^*2 Volume voorverkeersinformatie	VOL 00 –VOL 30 of 50 *3	[Basisinstelling: VOL 15]
P-SEARCH^*2 Programmazoeken	• ON• OFF	: Programmazoeken wordt geactiveerd, [9]: Geannuleerd.
DAB AF^*4 Ontvangst vanalternatieve frequenties	• AF ON• AF OFF	: Zoekt naar DAB-services en FM RDS-zenders om hetprogramma te blijven volgen, [8, 16]: Geannuleerd.
DAB VOL^*4 Instellen DAB-volume	VOL -12— VOL +12	:[Basisinstelling: VOL 00]; U kunt het volumeniveau van deDAB-tuner in overeenstemming met het FM-geluidsniveauinstellen en in het geheugen vastleggen.
DIMMERDimmer	• ON• OFF	: De displayverlichting wordt gedimd.: Geannuleerd.
TELTelefoondemping	• MUTING 1/MUTING 2• OFF	: Kies de instelling waarmee het geluid wordt gedempt tijdensgebruik van een mobiele telefoon.: Geannuleerd.
SCROLL^*5 Rollen van informatie	• ONCE• AUTO• OFF	: De discinformatie wordt eenmaal rollend getoond.: Het rollen van tekst wordt herhaald (met intervallen van 5seconden).: Geannuleerd.• Druk de DISP toets langer dan een seconde in om deinformatie, ongeacht de instelling, rollend over het display tetonen.
EXT IN^*6 Externe ingang	• CHANGER• EXT IN	: Voor gebruik van een JVC CD-wisselaar, [9], JVC DAB-tuner,[15] of een Apple iPod of JVC D.speler, [16].: Voor gebruik van een ander extern component danhierboven, [18].
AUX ADJInstellen ingangsniveauvan aux-apparatuur	A.ADJ 00— A.ADJ 05	: Stel het ingangsniveau van de aux-bron in om te voorkomendat het uitgangsniveau bij het veranderen van bronplotseling sterk wordt verhoogd van extern component datmet de AUX ingangsaansluiting op het bedieningspaneel isverbonden.
TAG DISPTagdisplay	• TAG ON• TAG OFF	: Toont de tag-informatie tijdens weergave van MP3/WMA-fragmenten, [11].: Geannuleerd.
AMP GAINVersterking voorversterker	• LOW PWR• HIGH PWR	: VOL 00 – VOL 30 (Kies, ter bescherming van de luidspreker,indien het maximale vermogen van de luidspreker lager dan50 W is.): VOL 00 – VOL 50
IF BANDIntermediarefrequentieband	• AUTO• WIDE	: De gevoeligheid van de tuner wordt verhoogd voor het verminderen van interferentieruis tussen dicht bij elkaar liggende zenders. (Het stereo-effect gaat mogelijk verloren.) : Onderhevig aan ruis van in de buurt liggende zenders maar de geluidskwaliteit wordt niet verslechterd en het stereo-effect blijf behouden.

*1 Indien de stroom niet wordt onderbroken door de contactsleutel van uw auto naar de uit-stand te draaien, dient u "OFF" te kiezen zodat de auto-accu niet onnodig wordt uitgeput.

*2 Alleen voor FM RDS-zenders.

*3 Afhankelijk van de ingestelde versterking voor de versterker.

*4 Wordt uitsluitend getoond indien een DAB-tuner is aangesloten.

*5 Bepaalde tekens en symbolen worden niet juist op het display getoond (of er verschijnt een blanco voor in de plaats).

*6 Wordt alleen getoond indien een van de volgende bronnen is gekozen—FM, AM, CD of AUX IN.

Bediening voor de DAB-tuner

Wat is het DAB-systeem?

Met DAB ("Digital Audio Broadcasting") krijgt u een digitale geluidskwaliteit zonder storing en signaalvervorming. DAB kan tevens tekst, beelden en data versturen. Bij het uitzenden, combineert DAB verschillende programma's (die we "services" noemen) om een groep, oftewel "ensemble", te vormen. ledere "service"—"primaire service" genoemd, kan daarbij weer worden onderverdeeld (en deze onderverdeelde services noemen we "secundaire services"). Een standaard-ensemble zendt tegelijkertijd zes of meer programma's (services) uit.

Door een DAB-tuner aan te sluiten, heeft u de volgende extra mogelijkheid met deze receiver:

- Automatisch blijven volgen van hetzelfde programma—Ontvangst van alternatieve frequentie (zie "DAB AF" op bladzijde 14).

Gebruik bij voorkeur de DAB tuner KT-DB1000 met deze receiver. Raadpleeg uw JVC auto-audiohandelaar indien u een andere DAB- tuner heeft.

- Zie tevens de bij de DAB-tuner geleverde Gebruiksaanwijzing.

3 Zoek een ensemble.

Het zoeken stopt zodra een ensemble is gevonden. Voor het eerder stoppen, drukt u nogmaals op dezelfde toets.

4 Kies een service (primaire of secundaire) die u wilt beluisteren.

Handmatig afstemmen op een ensemble

Start het zoeken naar een ensemble als in stap ③ hierboven beschreven...

2 Kies de gewenste ensemblefrequentie.

Vastleggen van DAB-services in het geheugen

U kunt 6 DAB-services (primaire) voor iedere golfband vastleggen.

1 Kies de gewenste service (zie stappen ① t/m ④ op bladzijde 15).
2 Kies het gewenste voorkeurnummer (1 – 6) waaronder u het wilt vastleggen.

[Houd ingedrukt]

Het voorkeurnummer knippert even.

Afstemmen op een vastgelegde DAB-voorkeurservice

1

2 Kies het voorkeurnummer van de vastgelegde DAB-service (1 - 6).

Indien de gekozen primaire service extra secundaire services heeft, kunt u door een druk op dezelfde toets op de secundaire services afstemmen.

Volgen van hetzelfde programma— Ontvangst van alternatieve frequentie

U kunt hetzelfde programma blijven beluisteren door de ontvangst van alternatieve frequentie te activeren.

- Tijdens ontvangst van een DAB-service:

Wanneer u in een gebied rijdt waar een service niet meer kan worden ontvangen, stemt deze receiver automatisch op een ander ensemble of FM RDS-zender af die hetzelfde programma uitzendt.

- Tijdens ontvangst van een FM RDS-zender:

Wanneer u in een gebied rijdt waar een DAB-service hetzelfde programma als de FM RDS-zender uitzendt, stemt de receiver automatisch op die DAB-service af.

Bij het verlaten van de fabriek is de ontvangst van alternatieve frequentie geactiveerd.

Voor het annuleren van alternatieve ontvangst, zie bladzijde 14.

Veranderen van display-informatie wanneer op een ensemble is afgestemd

Servicenaam → Ensemblenaam → Kanaalnummer → Frequentie → Klok → (terug naar het begin)

Bediening voor iPod/ D.speler

Met dit toestel kunt u een Apple iPod of een JVC D.speler met het bedieningspaneel bedienen.

Alvorens bediening van een iPod of D.speler: Verbind een van de volgende apparaten (los verkrijgbaar) met de CD-wisselaaraansluiting op het achterpaneel van dit toestel.

• interface-adapter voor iPod—KS-PD100 voor het bedienen van een iPod.
• interface-adapter voor D.speler—KS-PD500 voor het bedienen van een D.speler.
• Zie de Handleiding voor installatie/aansluiting (afzonderlijk boekje) voor het verbinden.
• Zie tevens de bij de interface-adapter geleverde gebruiksaanwijzing voor details.

Let op:

Schakel dit toestel beslist uit of draai de contactsleutel van de auto naar de uit-stand alvorens de iPod of D.speler aan te sluiten of te ontkoppelen.

Voorbereiding:

Zie bladzijde 14 en controleer dat "CHANGER" als externe ingangsinstelling is gekozen.

De weergave start automatisch vanaf het punt waar hiervoor werd gepauzeerd*1 of gestopt*2.

- Controleer dat de equalizer van de iPod of D.speler is uitgeschakeld.

Pauzeren*1 of stoppen*2 van de weergaveDruk nogmaals op de toets om de weergave voort te zetten.
Snel voor- of achterwaarts in het fragment	[Houd ingedrukt]
Naar volgende of voorgaande fragmenten verspringen

*1 Voor iPod
*2 Voor D. speler

Kiezen van een fragment van het menu

1 Roep het hoofdmenu op.

De ▲/▼/I◀◀ ▼/▶▶▶ I ^ toetsen werken nu als menukeuzetoetsen*.

2 Kies het gewenste menu.

Voor iPod: PLAYLIST ↔ ARTISTS ↔ ALBUMS ↔ SONGS ↔ GENRES ↔ COMPOSER ↔ (terug naar het begin)

Voor D.speler: PLAYLIST ↔ ARTIST ↔ ALBUM ↔ GENRE ↔ TRACK ↔ (terug naar het begin)

3 Bevestig de keuze.

Druk op ▲ om terug te keren naar het voorgaande menu.

• De weergave start automatisch indien u een fragment heeft gekozen.
• Indien het gekozen onderdeel een andere laag heeft, gaat u nu naar die laag. Herhaal stappen 2 en 3 totdat het gewenste fragment wordt weergegeven.
• Door I ◀◀◀ /▼▶▶ I ingedrukt te houden, kunt u tegelijkertijd 10 onderdelen verspringen.

* De menukeuzefunctie wordt geannuleerd:
- Indien u gedurende ongeveer 5 seconden geen bediening uitvoert.
- Wanneer u een gekozen fragment bevestigt.

Kiezen van de weergavefuncties

1

MODE

2 Kies de gewenste weergavefunctie.

■ Herhaalde weergave

11 RPT

ONE RPT RPT

Functioneert hetzelfde als "Herhaal Eén" van de iPod of "Herhalingsmode → Een" van de D.speler.

ALL RPT 📋 RPT

Functioneert hetzelfde als "Herhaal Alle" van de iPod of "Herhalingsmode → Alles" van de D.speler.

RPT OFF

Geannuleerd.

■ Willekeurige weergave

12 AND

ALBM RND\* RND

Functioneert hetzelfde als "Shuffle Albums" van de iPod.

SONG RND/RND ON RND

Functioneert hetzelfde als "Shuffle Nummers" van de iPod of "Willekeurige volgorde → Aan" van de D.speler.

RND OFF

Geannuleerd.

* Voor iPod: Uitsluitend indien u "ALL" van "ALBUMS" van het hoofd "MENU" heeft gekozen.

Controleren van andere informatie tijdens weergave van een iPod of D.speler

DISP

Bediening voor andere externe componenten

U kunt een extern component verbinden met...

• CD-wisselaaraansluiting op het achterpaneel met gebruik van de lijningangsadapter—KS-U57 (niet bijgeleverd) of de AUX ingangsadapter—
  KS-U58 (niet bijgeleverd) voor andere componenten (uitgezonderd iPod en D.speler).
• de AUX (auxiliary) ingangsaansluiting op het bedieningspaneel.

Zie de Handleiding voor installatie/aansluiting (afzonderlijk boekje) voor het verbinden.

Zie bladzijden 16 – 18 voor het luisteren naar een iPod of D.speler.

Verbinden van een extern component met de AUX ingangsaansluiting

1 Kiezen van het externe component dat is verbonden met...

• AUX ingangsaansluiting

- Aansluiting voor CD-wisselaar op het achterpaneel met gebruik van de KS-U57 of KS-U58

Zie bladzijde 14 en kies de externe ingang ("EXT IN") indien "EXT IN" niet wordt getoond.

2 Schakel het aangesloten component in en start de weergave van de bron.
3 Instellen van het volume.

4 Stel het geluid naar wens in. (Zie bladzijde 12.)

Controleren van andere informatie tijdens het luisteren naar een extern component

DISP

AUX IN of EXT IN ↔ Klok

Afstandsbediening — RM-RK50

U kunt deze receiver zoals hier afgebeeld met een afstandsbediening (los verkrijgbaar) bedienen. Gebruik bij voorkeur de RM-RK50 afstandsbediening met deze receiver.

Plaatsen van de lithium-knoopbatterij (CR2025)

Gebruikke batterijen:

Niet weggooien, maar inleveren als KCA.

Richt de afstandsbediening direct naar de afstandsbedieningssensor op het toestel. Zorg dat er geen voorwerpen het signaalpad blokkeren.

Waarschuwing:

• Plaats geen andere batterij dan een CR2025 of gelijkwaardige batterij; een verkeerde batterij kan namelijk ontploffen.
• Laat de afstandsbediening niet langdurig op plaatsen liggen die aan het directe zonlicht onderhevig zijn (bijvoorbeeld op het dashboard); de afstandsbediening zou anders namelijk kunnen ontploffen.
• Voorkom ongelukken en bewaar de batterij derhalve buiten het bereik van kleine kinderen.
• Voorkom dat de batterij oververhit, barst of een brand veroorzaakt:
• Laad niet op, sluit niet kort, demonteer niet en verwarm de batterij niet en gooi niet in een vuur.
• Bewaar de batterij niet met andere metalen materialen.
• Steek niet met een tangetje of dergelijk gereedschap in de batterij.
• Wikkel de batterij met band om en isoleer goed alvorens weg te gooien of langdurig op te slaan.

Belangrijke onderdelen en functies

1 (standby/aan/demping) toets

• Druk kort voor het inschakelen van de stroom of het dempen van het geluid wanneer de stroom reeds is ingeschakeld.
• Houd ingedrukt voor het uitschakelen van de stroom.

Vervolg op de volgende bladzijde

2 ▲ U (omhoog) / D (omlaag) ▼ toetsen

• Gebruik ▲ U voor het veranderen van FM/AM/DAB-golfbanden.
• Gebruik D ▼ voor het veranderen van voorkeurzenders (of DAB-services).
• Veranderen van map van een MP3/WMA-disc.
• Tijdens weergave van een MP3-disc met een voor MP3 geschikte CD-wisselaar:

– Druk kort voor het veranderen van disc.

– Houd ingedrukt voor het veranderen van map.

- Tijdens weergave van een Apple iPod of een JVC D.speler:

• Gebruik D ▼ voor het pauzeren/stoppen of hervatten van de weergave.
• Roep het hoofdmenu met ▲ U op.

(De ▲ U/D ▼/◀ R/F ▶ toetsen werken nu als menukeuzetoetsen.)*

3 VOL - / VOL + toetsen

- Voor het instellen van het volume.

4 SOUND toets

- Voor het kiezen van geluidsfuncties (iEQ: Intelligente Equalizer).

5 SOURCE toets

- Voor het kiezen van de bron.

6 ◀ R (achterwaarts) / F (voorwaarts) ▶ toetsen

• Druk kort voor het opzoeken van zenders (of DAB-services).
• Houd even ingedrukt voor het opzoeken van DAB-ensembles.
• Houd ingedrukt voor versneld voorwaarts of achterwaarts van een fragment.
• Druk kort voor het veranderen van fragment.
• Tijdens weergave van een iPod of een D.speler (tijdens de menukeuzefunctie):

- Druk kort voor het kiezen van een onderdeel. (Druk vervolgens op D ▼ om de keuze te bevestigen).

- Houd ingedrukt om tegelijkertijd 10 onderdelen te verspringen.

* ▲ U : Terugkeren naar het voorgaande menu.

D ▼ : Bevestigen van de keuze.

Onderhoud

Reinigen van de aansluitingen

De aansluitingen zullen slechter worden indien u het paneel veelvuldig verwijdert.

Veeg om dit te voorkomen de aansluitingen met een wattestokje of met een met alcohol bevochtigd doekje schoon. Wees daarbij voorzichtig zodat u de aansluitingen niet beschadigt.

Er wordt mogelijk condens op de lens in het toestel gevormd onder de volgende omstandigheden:

• Nadat de verwarming in de auto werd aangezet.
• Indien het zeer vochtig in de auto is.

Het toestel functioneert dan mogelijk onjuist. Werp in dat geval de disc uit en laat de receiver enkele uren ingeschakeld totdat de condens is verdampt.

Behandeling van discs

Voor het verwijderen van een disc uit doosje, drukt u op de middenspil van de houder en haalt u de disc, terwijl u deze aan de randen vasthoudt, uit het doosje.

Middenspil

- Houd de disc altijd bij de randen vast. Raak het opname-oppervlak niet aan.

Voor het weer terugplaatsen van een disc in het doosje, plaatst u de disc voorzichtig rond de middenspil (met de bedrukte kant boven).

- Bewaar discs na gebruik beslist in de bijbehorende doosjes.

Schoonhouden van discs

Een vuile disc wordt mogelijk niet juist afgespeeld.

Veeg een vuile disc met een zachte doek, in een rechte lijn vanaf het midden naar de rand toe, schoon.

- Gebruik geen oplosmiddelen (bijvoorbeeld, platenreinigers, spray, thinner, benzine, enz.) voor het reinigen van discs.

Afspelen van nieuwe discs

Nieuwe discs hebben soms wat bramen rond de binnen- en buitenranden. De receiver werpt mogelijk een dergelijke disc uit.

Verwijder deze bramen door een potlood of pen langs de randen te halen.

Gebruik de volgende discs niet:

Kromme disc

Sticker

Lijm van sticker

Plaklabel

Afwijkende vorm

"Single" CD (8 cm disc)

Inschakelen van de stroom

- U kunt de stroom ook inschakelen door op SRC op de receiver te drukken. De weergave start indien de bron gereed staat.

Uitschakelen van de stroom

- Indien u de stroom uitschakelt tijdens het afspelen van een disc, zal bij het later weer inschakelen van de stroom de weergave vanaf het hiervoor gestopte punt worden voortgezet.

Bediening van de tuner

Vastleggen van zenders in het geheugen

• Tijdens SSM-zoeken...

- Alle hiervoor vastgelegde zenders worden gewist en door nieuwe zenders vervangen.

- De ontvangen zenders worden op volgorde vanaf nummer 1 (laagste frequentie) t/m nummer 6 (hoogste frequentie) vastgelegd.

- Nadat SSM is uitgevoerd, wordt automatisch op de onder nummer 1 vastgelegde zender afgestemd.

- Bij het handmatig vastleggen van een zender, wordt een hiervoor vastgelegde zender gewist indien u onder hetzelfde nummer de nieuwe zender vastlegt.

Bediening voor FM RDS

- Voor ontvangst van netwerk-volgen zijn voor een juiste werking twee soorten RDS-signalen vereist—PI (Programma-Identificatie) en AF (Alternatieve Frequentie). Ontvangst van netwerk-volgen werkt niet correct indien deze data niet juist worden ontvangen.

- Indien tijdens TA-standbyontvangst verkeersinformatie wordt ontvangen, verandert het volumeniveau automatisch naar het hiervoor ingestelde niveau (TA VOL) indien het huidige volumeniveau lager is dan het hiervoor ingestelde niveau.

- Wanneer u ontvangst van alternatieve frequentie activeert (met AF gekozen), wordt tevens ontvangst van netwerk-volgen automatisch geactiveerd. Ontvangst van netwerk-volgen kan daarentegen niet worden uitgeschakeld zonder ontvangst van alternatieve frequentie uit te schakelen. (Zie bladzijde 13.)

Vervolg op de volgende bladzijde

- Ga naar http://www.rds.org.uk indien u meer over RDS wilt weten.

Bediening voor discs

Waarschuwing voor weergave van een DualDisc

- De niet-DVD kant van een "DualDisc" komt niet overeen met de "Compact Disc Digital Audio" standaard. Het gebruik van de niet-DVD kant met dit toestel wordt derhalve afgeraden.

Algemeen

• Deze receiver is ontworpen voor weergave van een CD/CD-tekst en CD-R (Opneembaar)/CD-RW (Herschrijfbaar) met het audio-CD (CD-DA), MP3-formaat en WMA-formaat.
• "PLEASE" en "EJECT" worden afwisselend op het display getoond indien een disc omgekeerd is geplaatst. Druk op ▲ om de disc uit te werpen.
• Tijdens versneld voor-of achterwaarts met een MP3-fragment of WMA-fragment hoort u slechts af en toe wat geluid.

Afspelen van een CD-R of CD-RW

• Gebruik uitsluitend "afgeronde" CD-R's of CD-RW's.
• Dit toestel kan uitsluitend bestanden van hetzelfde, eerst herkende type reproduceren indien er op een disc zowel audio-CD (CD-DA) bestanden als MP3/WMA-bestanden zijn opgenomen.
• Deze receiver kan multi-sessie discs afspelen; de niet-gesloten sessies worden echter tijdens weergave overgeslagen.

• Bepaalde CD-R's en CD-RW's kunnen mogelijk niet met dit toestel worden afgespeeld vanwege de disckarakteristieken of de volgende redenen:

• De discs zijn vuil of hebben krassen.
  – Er is condens op de lens in de receiver gevormd.
  – De aftastlens in de receiver is vuil.

• De bestanden op de CD-R/CD-RW zijn met de "Packet Write" methode geschreven.
• De opname-omstandigheden waren niet juist (missende data, enz.) of de disc zelf is defect (of heeft vlekken, krassen, of is krom, enz.).
• Een CD-RW heeft een langere afleestijd omdat de reflectie van een CD-RW lager dan de reflectie van een normale CD is.

- Gebruik de volgende CD-R's of CD-RW's niet:

– Discs met stickers, labels of beschermstroken op het oppervlak.
- Discs waarop labels direct met een inkjet-printer kunnen worden gedrukt.

Het gebruik van deze discs bij hoge temperaturen of een hoge vochtigheidsgraad kan een onjuiste werking of beschadiging van het toestel veroorzaken.

Afspelen van een MP3/WMA-disc

• Deze receiver kan MP3/WMA-bestanden met de <.mp3> of <.wma> (ongeacht de combinatie van hoofdletters en kleine letters) afspelen.
• Deze receiver kan de namen van albums, artiesten (zanger(es)) en de Tag (versie 1,0, 1,1, 2,2, 2,3 of 2,4) voor MP3-bestanden en WMA-bestanden tonen.
• Deze receiver is uitsluitend geschikt voor één-bit tekens. Andere tekens kunnen niet juist worden getoond.
• Deze receiver kan MP3/WMA-bestanden afspelen die aan de volgende voorwaarden voldoen:

— Bitwaarde: 8 kbps — 320 kbps

– Bemonsteringsfrequentie: 48 kHz, 44,1 kHz, 32 kHz (voor MPEG-1) 24 kHz, 22,05 kHz, 16 kHz (voor MPEG-2)

– Discformaat: ISO 9660 Level 1/Level 2, Romeo, Joliet, Windows lange bestandsnaam

- Het maximale aantal tekens voor namen van bestanden/mappen varieert al naar gelang het gebruikte discformaat (inclusief 4 tekens voor de extensie—<.mp3> of <.wma>).

– ISO 9660 Level 1: maximaal 12 tekens

– ISO 9660 Level 2: maximaal 31 tekens

– Romeo: maximaal 128 tekens

– Joliet: maximaal 64 tekens

- Windows lange bestandsnaam: maximaal 128 tekens

• Dit toestel kan totaal 512 bestanden van 200 mappen in 8 hiërarchieën herkennen.
• Deze receiver kan bestanden afspelen die met VBR (variabele bitwaarde) zijn opgenomen.

Bij bestanden die met VBR zijn opgenomen is er een verschil tussen de verstreken tijd die op het display wordt getoond en de werkelijke verstreken tijd. Het verschil wordt vooral groter indien u de zoekfunctie heeft gebruikt.

• Deze receiver is niet geschikt voor de volgende bestanden:
• MP3-bestanden die met de MP3i en MP3 PRO formaten zijn gecodeerd.
• MP3-bestanden die met een verkeerd formaat zijn gecodeerd.
• MP3-bestanden die met Layer 1/2 zijn gecodeerd.
• WMA-bestanden die met lossless, professional en stem-formaten zijn gecodeerd.
• WMA-bestanden die niet op Windows Media ® Audio zijn gebaseerd.
• WMA-bestanden die met DRM tegen kopieren zijn beschermd.
  — Bestanden met data als WAVE, ATRAC3, enz.
• De zoekfunctie werkt maar de zoeksnelheid is niet constant.

Veranderen van bron

• Indien u van bron verandert, stopt de weergave tevens (de disc wordt niet uitgeworpen).
  Wanneer u later weer "DISC" als weergavebron kiest, zal de discweergave vanaf het hiervoor gestopte punt worden hervat.

Uitwerpen van een disc

• Indien een uitgeworpen disc niet binnen 15 seconden wordt verwijderd, wordt de disc automatisch weer in de lade getrokken ter bescherming tegen stof.
• "NO DISC" verschijnt na het uitwerpen van de disc en u kunt bepaalde toetsen niet gebruiken. Plaats een andere disc of druk op SRC om een ander bron te kiezen.

Algemene instellingen — PSM

- Indien u de "AMP GAIN" instelling van "HIGH PWR" naar "LOW PWR" verandert terwijl het volumeniveau hoger dan "VOL 30" is gesteld, verandert de receiver het volumeniveau automatisch naar "VOL 30".

Bediening voor de DAB-tuner

• Uitsluitend primaire DAB-services kunnen in het geheugen worden vastgelegd. Dus ook wanneer u een secundaire service probeert vast te leggen, zal de primaire service worden vastgelegd.
• Een hiervoor vastgelegde DAB-service wordt gewist indien u onder hetzelfde voorkeurnummer een nieuwe DAB-service vastlegt.

Bediening voor iPod of D.speler

• Indien u dit toestel inschakelt, wordt de iPod of D.speler via dit toestel opgeladen.
• Indien de iPod of D.speler is aangesloten, kunt u geen enkele bediening met de iPod of D.speler zelf uitvoeren. U moet alle bedieningen met dit toestel uitvoeren.
• De tekstinformatie wordt mogelijk niet juist getoond.
• Bepaalde tekens, bijvoorbeeld letters met accenten, worden niet juist op het display getoond.
• Dit is afhankelijk van de communicatie tussen de iPod of D.speler en dit toestel.
• Indien de tekstinformatie meer dan 8 tekens heeft, wordt de informatie rollend op het display getoond (zie tevens bladzijde 14). Dit toestel kan maximaal 40 tekens tonen.

Opmerking:

Bij bediening van een iPod of D.speler worden bepaalde bedieningen mogelijk niet als gewenst of niet juist uitgevoerd. Ga in dat geval naar de volgende JVC website:

Voor gebruikers van iPod: http://www.jvc.co.jp/english/car/support/ks-pd100/index.html

Voor gebruikers van D.speler: http://www.jvc.co.jp/english/car/support/ks-pd500/index.html

Oplossen van problemen

Problemen zijn niet altijd van serieuze aard. Controleer de volgende punten alvorens een onderhoudscentrum te raadplegen.

Symptomen Oplossingen/Oorzaken

Algemeen	• Geen geluid via de luidsprekers. • Stel het volume op het optimale niveau in.• Controleer de snoeren en verbindingen.
	• Receiver werkt helemaal niet. Stel de receiver terug (zie bladzijde 2).
FM/AM	• SSM automatisch vastleggen werkt niet. Leg de zenders handmatig vast.
	• Statische ruis tijdens het luisteren naar de radio.	Sluit de antenne goed aan.
Discweergave	• Disc kan niet worden afgespeeld. Plaats de disc juist.
	• CD-R/CD-RW kan niet worden afgespeeld.• Overslaan van fragmenten op de CD-R/CD-RW is onmogelijk.	• Plaats een afgeronde CD-R/CD-RW.• Rond de CD-R/CD-RW af met de voor opname gebruikte apparatuur.
	• Disc kan niet worden afgespeeld en niet worden uitgeworpen.	• Ontgrendel de disc (zie bladzijde 10).• Werp de disc geforceerd uit (zie bladzijde 2).
	• Geluid van disc wordt soms onderbroken. • Stop de weergave wanneer u over zeer slechte wegen rijdt.• Verander van disc.• Controleer de snoeren en verbindingen.
	• “NO DISC” verschijnt op het display. Plaats een afspeelbare disc in de lade.
MP3/WMA-weergave	• Disc kan niet worden afgespeeld. • Gebruik een disc waarop MP3-/WMA-fragmenten zijn vastgelegd die met het aan ISO 9660 Level 1, Level 2, Romeo of Joliet overeenkomende formaat voldoen.• Voeg de <.mp3> of <.wma> extensiecode achter de bestandsnaam toe.
	• U hoort ruis. Ga naar een ander fragment of verander van disc. (Voeg de <.mp3> of <.wma> extensiecode niet toeaan andere fragmenten dan MP3/WMA.)
	• Een langere afleestijd is vereist (“CHECK” blijft op het display knipperen).	Gebruik niet te veel lagen en mappen.

Symptomen Oplossingen/Oorzaken

MP3/WMA-weergave	· Fragmenten worden niet in de gewenste volgorde afgespeeld.	De weergavevolgorde werd bepaald bij het opnemen van de bestanden.
	· Verstreken tijd is niet correct. Dit kan soms tijdens weergave voorkomen. Dit wordt veroorzaakt door hoe de fragmenten op de disc zijn opgenomen.
	· "PLEASE" en "EJECT" verschijnen afwisselend op het display.	Plaats een disc met MP3/WMA-fragmenten.
	· Juiste tekens worden niet getoond (bijv. albumnaam).	Dit toestel kan uitsluitend letters (hoofdletters), cijfers en een beperkt aantal symbolen tonen.
CD-wisselaar	· "NO DISC" verschijnt op het display. Plaats een disc in het magazijn.
	· "NO MAG" verschijnt op het display. Plaats het magazijn.
	· "RESET 8" verschijnt op het display. Verbind deze receiver en de CD-wisselaar op de juiste manier en druk op de terugsteltoets van de CD-wisselaar.
	· "RESET 1" - "RESET 7" verschijnt op het display.	Druk op de terugsteltoets van de CD-wisselaar.
	· CD-wisselaar werkt helemaal niet. Stel de receiver terug (zie bladzijde 2).
DAB	· "noSIGNAL" verschijnt op het display.	Ga naar een plaats waar de signalen sterker zijn.
	· "RESET 8" verschijnt op het display. Verbind dit toestel en de DAB-tuner juist en stel het toestel terug (zie bladzijde 2).
	· "ANTENANG" verschijnt op het display. Controleer de snoeren en verbindingen.
	· DAB-tuner werkt helemaal niet. Verbind dit toestel en de DAB-tuner opnieuw op de juiste wijze en stel het toestel terug (zie bladzijde 2).

Symptomen Oplossingen/Oorzaken

iPod/D.speler weergave	• De iPod of D.speler kan niet worden ingeschakeld of functioneert niet.	• Controleer de aansluitkabel en de verbinding.• Update de firmware-versie.• Vervang de batterij.
	• Toetsen werken niet normaal. De functies van de toetsen zijn veranderd. Druk op M MODE alvorens de bediening uit te voeren.
	• Geluid is vervormd. Schakel de equalizer van het toestel of van de iPod/ D.speler uit.
	• “NO IPOD” of “NO DP” verschijnt op het display.	Controleer de aansluitkabel en de verbinding.
	• Weergave stopt. De hoofdtelefoon werd tijdens weergave ontkoppeld.Start de weergave opnieuw met gebruik van het bedieningspaneel (zie bladzijde 16).
	• Geen geluid nadat een iPod nano werd aangesloten.	Ontkoppel de hoofdtelefoon van de iPod nano.
	• Geen geluid.• “ERROR 01” verschijnt op het display nadat een D.speler werd aangesloten.	Ontkoppel de adapter van de D.speler. Sluit vervolgens weer aan.
	• “NO FILES” of “NO TRACK” verschijnt op het display.	Er zijn geen fragmenten opgeslagen. Importeer fragmenten naar de iPod of D.speler.
	• “RESET 1” – “RESET 7” verschijnt op het display.	Ontkoppel de adapter van zowel dit toestel als de iPod/ D.speler. Sluit vervolgens weer aan.
	• “RESET 8” verschijnt op het display.	Controleer de verbinding tussen de adapter en dit toestel.
	• Regelaars en toetsen van de iPod of D.speler werken niet meer na het ontkoppelen van dit toestel.	Stel de iPod of D.speler terug.

• Microsoft en Windows Media zijn ofwel geregistreerde handelsmerken of handelsmerken van Microsoft Corporation in de Verenigde Staten en/of andere landen.
• iPod is een handelsmerk van Apple Inc., geregistreerd in de V.S. en andere landen.

Technische gegevens

AUDIOVERSTERKER-GEDEELTE

Maximaal uitgangsvermogen:
Voor/Achter: 50 W per kanaal
Doorlopend uitgangsvermogen (RMS):
Voor/Achter: 19 W per kanaal in 4 Ω, 40 Hz t/m 20 000 Hz met niet meer dan 0,8% totale harmonische vervorming.
Lastimpedantie: 4 Ω (4 Ω t/m 8 Ω toelaatbaar)
Bereik voor tonen:
Lage tonen: ±12 dB bij 60 Hz
Midden-bereik: ±12 dB bij 1 kHz
Hoge tonen: ±12 dB bij 7,5 kHz
Frequentierespons: 40 Hz t/m 20 000 Hz
Signaal-tot-ruis ratio: 70 dB
Lijnuitgangsniveau/ impedantie:	2,5 V/20 kΩ belasting (volledige schaal)
Uitgangsimpedantie: 1 kΩ
Overige aansluitingen:	CD-wisselaar, Stuur- afstandsbediening ingangen, AUX (extra) ingangsaansluiting

TUNER-GEDEELTE

Frequentiebereik:
FM: 87,5 MHz t/m 108,0 MHz
AM: MG: 522 kHz t/m 1	620 kHzLG: 144 kHz t/m 279 kHz
FM-tuner
Bruikbare gevoeligheid:	11,3 dBf (1,0 μV/75 Ω)
50 dB Quieting gevoeligheid:	16,3 dBf (1,8 μV/75 Ω)
Alternatieve kanaalgevoeligheid (400 kHz):	65 dB
Frequentierespons: 40 Hz t/m 15 000 Hz
Stereoscheiding: 30 dB
MG-tuner
Gevoeligheid/ Selectiviteit:	20 μV/35 dB
LG-tuner
Gevoeligheid: 50 μV

CD-SPELER-GEDEELTE

Type: Compactdisc-speier
Signalaftastsysteem:	Contactloos optische aftasting (halfgeleider-laser)
Aantal kanalen:	2 kanalen (stereo)
Frequentierespons: 5 Hz	t/m 20 000 Hz
Dynamisch bereik:	96 dB
Signaal-tot-ruis ratio:	98 dB
Wow en flutter:	Lager dan meetbare limiet
MP3-decoderingsformaat: (MPEG1/2 Audio Layer 3)
Max. bitwaarde: 320 kbps
WMA (Windows Media® Audio) decoderingsformaat:
Max. bitwaarde: 192 kbps

ALGEMEEN

Stroomvereisten:
Bedrijfsvoltage:	14,4 V gelijkstroom(11 V t/m 16 V toelaatbaar)
Aarding:	Negatieve aarding
Toelaatbare bedrijfstemperatuur:	0°C t/m +40°C
Afmetingen (B x H x D): (bij benadering)
Installatie-afmetingen:	182 mm × 52 mm × 150 mm
Paneel-afmetingen:	187 mm × 58 mm × 13 mm
Gewicht:	1,3 kg (exclusief accessoires)

Ontwerp en technische gegevens zijn zonder voorafgaande kennisgeving wijzigbaar.

Hebt u PROBLEMEN met de bediening?

Stel het apparaat terug

Zie de pagina met de paragraaf Het apparaat terugstellen

Dit apparaat voldoet aan de geldende Europese normen en richtlijnen inzake elektromagnetische compatibiliteit en elektrische veiligheid.

De Europese vertegenwoordiger van Victor Company of Japan, Limited is:

JVC Technology Centre Europe GmbH

Postfach 10 05 52

61145 Friedberg

Duitsland

Bästa kund!
