KD-G541 - Autoradio JVC - Gratis gebruiksaanwijzing en handleiding

Type product	Autoradio met CD/MP3/WMA-speler en tuner
Merk	JVC
Model	KD-G541
Afmetingen (installatie)	182 mm × 52 mm × 160 mm
Afmetingen (paneel)	188 mm × 58 mm × 13 mm
Gewicht	1,4 kg (exclusief accessoires)
Voedingsspanning	14,4 V gelijkstroom (11–16 V toelaatbaar)
Aarding	Negatieve aarding
Maximaal uitgangsvermogen	50 W per kanaal (voor en achter)
Doorlopend vermogen (RMS)	19 W per kanaal (4 Ω, 40 Hz–20 kHz, <0,8% THD)
Compatibele discformaten	Audio-CD, CD-R, CD-RW, MP3, WMA
Tunerbereik FM	87,5–108,0 MHz
Tunerbereik AM	522–1620 kHz (MG), 144–279 kHz (LG)
Bluetooth	Ja (via KS-BTA200 adapter)
iPod-compatibiliteit	Ja (via KS-PD100 interface)
DAB-tuner	Optioneel (KT-DB1000)
RDS-functies	AF, REG, TP, PTY, verkeersinformatie
Equalizer	iEQ (Intelligente Equalizer) met 6 presets: ROCK, CLASSIC, POPS, HIP HOP, JAZZ, USER
Afstandsbediening	Optioneel (RM-RK50)
Display	LCD met diverse indicatoren
Onderhoud	Reinig aansluitingen met alcohol, behandel discs voorzichtig
Veiligheid	Laser Klasse 1, waarschuwing voor bediening tijdens rijden
Bedrijfstemperatuur	0°C tot +40°C

Veelgestelde vragen - KD-G541 JVC

Hoe kan ik de displaydemonstratie uitschakelen?

Houd de toets SEL ingedrukt totdat het menu verschijnt. Draai aan de regelschijf totdat DEMO wordt weergegeven. Druk op de regelschijf en kies DEMO OFF met een draai. Druk nogmaals op de regelschijf om te bevestigen.

Hoe stel ik de klok in?

Houd SEL ingedrukt tot het PSM-menu verschijnt. Kies CLOCK HOUR en stel het uur in met de regelschijf. Kies daarna CLOCK MIN en stel de minuten in. U kunt ook 24H/12H kiezen voor het gewenste formaat.

Hoe kan ik Bluetooth-apparatuur koppelen?

Zorg dat de Bluetooth-adapter is aangesloten. Kies BT-PHONE of BT-AUDIO als bron. Houd M MODE ingedrukt om het Bluetooth-menu te openen. Kies OPEN of SEARCH. Volg de instructies op het display en voer indien nodig een PIN-code in (standaard 0000). Het apparaat wordt geregistreerd.

Hoe kan ik een vastgelopen disc uitwerpen?

Druk op OPEN om het bedieningspaneel te openen. Druk vervolgens op de ▲ toets op het toestel. Als dit niet werkt, schakel de receiver uit en weer in. Als het probleem aanhoudt, voer dan een reset uit door op de resetknop te drukken (zie handleiding bladzijde 3).

Hoe kan ik de radiozenders automatisch opslaan?

Kies de gewenste FM-band (FM1, FM2 of FM3) met de BAND-toets. Houd de toets SSM ingedrukt. SSM knippert en de 6 sterkste zenders worden automatisch opgeslagen. Na afloop wordt de eerste zender geselecteerd.

Hoe gebruik ik de TA-standbyontvangst?

Druk op de T/P-toets om TA-standby in te schakelen. De TP-indicator licht op (of knippert). Als de indicator knippert, stem af op een FM-zender die RDS-signalen uitzendt. Zodra verkeersinformatie wordt uitgezonden, schakelt de receiver automatisch over en wordt het volume aangepast.

Hoe kan ik de iPod via deze autoradio bedienen?

Sluit de iPod aan via de KS-PD100 interface. Zet de externe ingang op CHANGER in het PSM-menu (onder EXT INPUT). Druk op SOURCE om IPOD te selecteren. Gebruik de toetsen ▲/▼ en |◀◀∨/▶▶|^ voor navigatie en weergave.

Wat moet ik doen als het geluid wegvalt?

Controleer of het volume niet op 0 staat of dat de demping is ingeschakeld (druk op de ⏻/1/ATT-toets). Controleer de luidsprekerkabels en zekeringen. Als het probleem aanhoudt, reset de receiver door op de resetknop te drukken (zie handleiding bladzijde 3).

Hoe stel ik de equalizer in?

Druk op de EQ-toets om de iEQ-modus te openen. Draai aan de regelschijf om een preset te kiezen: USER, ROCK, CLASSIC, POPS, HIP HOP of JAZZ. Druk op de regelschijf om te bevestigen. U kunt ook handmatig de BASS, MIDDLE en TREBLE aanpassen via het SEL-menu.

Hoe kan ik het toestel resetten?

Zoek de resetknop op het voorpaneel of gebruik een dun voorwerp om de knop in te drukken. Houd deze enkele seconden ingedrukt. Hierdoor worden de meeste instellingen gewist, behalve de geregistreerde Bluetooth-apparatuur. Bij aanhoudende problemen kunt u ook de accu van de auto tijdelijk loskoppelen (zie handleiding).

GEBRUIKSAANWIJZING KD-G541 JVC

Zie bladzijde 5 voor het annuleren van de displaydemonstratie.

Bijzonderheden over de installatie en aansluiting van het apparaat vindt u in de desbetreffende handleiding.

Hartelijk dank voor de aanschaf van dit JVC-product!

Wij verzoeken u de gebruiksaanwijzing goed door te lezen voordat u het apparaat gaat gebruiken. Zo krijgt u een volledig inzicht in de functies van het apparaat en kunt u de mogelijkheden optimaal benutten.

BELANGRIJK VOOR LASERPRODUKTEN

1. KLASSE 1 LASERPRODUKT
2. VOORZICHTIG: Open de bovenste afdekking niet. Er zijn geen door de gebruiker te repareren onderdelen in het toestel; laat onderhoud en reparatie over aan erkend onderhoudspersoneel.
3. VOORZICHTIG: Zichtbare en/of onzichtbare klasse 1M laserstralen indien geopend. Bekijk niet direct met optische instrumenten.
4. REPRODUCTIE VAN LABEL: WAARSCHUWINGSLABEL OP BUITENKANT VAN TOESTEL AANGEBRACHT.

CAUTIONVISIBLE AND/ORINVISIBLE CLASS 1MLASER RADIATIONWHEN OPEN, DO NOTVIEW DIRECTLY WITHOPTICAL INSTRUMENTS.EC60825-12001(ENG)

ATTENTIONRAYONNEMENT LASERVISIBLE ET/OUINVISIBLE DE CLASSE1M UNE POIS OUVERTNE PAS REGARDORDIRECTMENT AVECDES INSTRUMENTSOPTIQUES. (ERA)

AVISORADIACIÓN LASERDE CLASE 1MVISIBLE Y/O INVISIBLECUANDO ESTABERTO, NO M/RADIRECTAMENTECON INSTRUMENTALÓPTCO. (ESP)

VARNINGSYNJG OCH/ELLEROSYNJGLASERISTRÄUNING,KLASS 1M, NÄR DENNADEL ÄR ÖPPNAD.BETRAKTA SI STRÄLEN MED OPTISKAINSTRUMENT. (SWE)

注意ここを開くと可視及び/または不可視のクラス 1MLレーザー散射が出ます。光学装置で直接見ないでください。(JPN)

CAUTIONVISIBLE AND/ORINVISIBLE CLASS ILASER RADIATIONWHEN OPEN.DO NOT STAREINTO BEAM.FDA 21 CPR(ENG)

Waarschuwing:

Voorkom ongelukken en kijk derhalve uitermate goed uit indien u het toestel tijdens het besturen van de auto wilt bedienen.

Dit symbool is alleen geldig in de Europese Unie.

Informatie voor gebruikers over het weggooien van oude apparatuur

Deze markering geeft aan dat het product met dit symbool bij het einde van de gebruiksduur niet bij het huishoudelijk afval mag worden gegooid. Wanneer u dit product wilt verwijderen, houdt u dan aan de geldende nationale wetgeving of andere regels in uw land en uw gemeente. Door dit product naar het inzamelingspunt te brengen, werkt u mee aan het behoud van natuurlijke hulpbronnen en met het voorkomen van potentiële negatieve effecten op het milieu en de volksgezondheid.

Let op met het instellen van het volume:

Discs produceren in vergelijking met andere bronnen weinig ruis. Verlaag het volume alvorens een disc af te spelen, zodat beschadiging van de luidsprekers door een plotselinge verhoging van het uitgangsniveau wordt voorkomen.

Voor de veiligheid is een genummerde identificatiekaart bij het apparaat geleverd. Het identificatienummer is tevens op de behuizing van het apparaat gedrukt. Bewaar de kaart op een veilige plaats. Deze kaart is belangrijk voor identificaatie indien het apparaat is gestolen.

Denk aan de veiligheid...

• Zet het volume onder het rijden niet te hard. Dit is gevaarlijk, omdat u de geluiden buiten de auto niet meer hoort.
• Zet de auto stil voordat u ingewikkelde handelingen met het apparaat gaat verrichten.

Temperatuur binnen de auto...

Als de auto gedurende lange tijd in de kou of in de warmte heeft gestaan, mag u het apparaat pas gebruiken nadat de temperatuur in de auto weer normaal waarden heet bereikt.

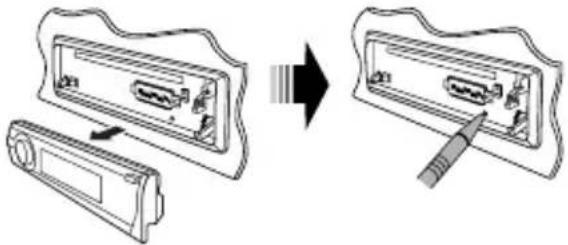

Het apparaat terugstellen

- De door u gemaakte instellingen worden tevens gewist (uitgezonderd de geregistreerde Bluetooth apparatuur, zie bladzijde 16).

Geforceerd verwijderen van een disc

"PLEASE" en "EJECT" worden afwisselend op het display getoond.

• Wees voorzichtig en zorg dat de disc niet valt bij het verwijderen.
• Stel de receiver terug indien dit niet werkt.

Gebruik van de M MODE toets

Door een druk op M MODE schakelt de receiver in de functiemodus en krijgen de cijfertoetsen en ▲/▼ toetsen een andere functie.

Bijv.: Indien cijfertoets 2 als MO (mono) toets werkt.

Om de toetsen weer voor hun oorspronkelijke functies te gebruiken, drukt u nogmaals op M MODE.

- De functiemodus wordt automatisch geannuleerd indien u gedurende ongeer 5 seconden op geen enkele toets drukt.

INHOUD

Bedieningspaneel 4

Starten 5

Basisbediening 5

Bediening van de radio 6

Bediening voor FM RDS 7

Opzoeken van uw favoriete FM RDS-programma .... 7

Bediening voor discs 9

Afspelen van een disc in de receiver .... 9 Afspelen van discs in de CD-wisselaar .... 10

Geluidsinstellingen 12

Algemene instellingen — PSM ...... 13

Gebruik van Bluetooth® apparatuur ... 16

Gebruik van de Bluetooth mobiele telefoon .... 17 Gebruik van de Bluetooth audiospeler .... 19 Bluetooth instellingen .... 19

Bediening voor de DAB-tuner ...... 20

Bediening voor iPod 22

Bediening voor andere externe componenten 23

Afstandsbediening — RM-RK50 ...... 24

Onderhoud 26

Oplossen van problemen 31

Zie bladzijde 30 voor het verwijderen/bevestigen van het bedieningspaneel.

De receiver heeft een functie voor bediening met de stuurafstandsbediening.

- Zie de Handleiding voor installatie/aansluiting (afzonderlijk boekje) voor het verbinden.

Namen van onderdelen

1 |◀◀∨/▶▶|^ toetsen
2 (standby/aan/demping) toets
3 ▲ (omhoog) / ▼ (omlaag) toetsen
4 Brontoets / Regelschijf
5 Displayvenster
6 T/P (verkeersinformatie/programmatype) toets
7 OPEN toets

• Voor het openklappen van het bedieningspaneel.
• Voor het uitwerpen van de disc, klapt u het bedieningspaneel open en drukt u vervolgens op ▲ op het toestel.

8 SEL (keuze) toets
9 EQ (equalizer) toets
10 MO (mono) toets
11 SSM (achtereenvolgend vastleggen van sterke zenders) toets
12 Cijfertoetsen
13 RPT (herhalen) toets
14 RND (willekeurig) toets
15 M MODE toets
16 DISP (display) toets

17 BAND toets
18 Afstandsbedieningssensor

• U kunt deze receiver met een los verkrijgbare afstandsbediening bedienen. Zie bladzijden 24 en 25 voor details.
• Stel de afstandsbedieningssensor NIET aan schel licht bloot (directe zonlicht of lamplicht).

19 AUX (extra) ingangsaansluiting
20 Status van Bluetooth apparaat

(Apparaatnummer, [1 - 5]; signaalsterkte, [0 - 3]*; batterijpeil, [0 - 3]*)

* De sterkte van het signaal en de batterij wordt sterker naarmate het nummer hoger wordt.

21 Tr (fragment) indicator
22 Brondisplay / Fragmentnummer / Mapnummer / Indicator voor tijd aftellen
23 Aux-indicator
24 iPod indicator
25 LOUD (toonversterking) indicator

26 Geluidsfunctie (iEQ: Intelligente Equalizer) indicators—CLASSIC, HIP HOP, JAZZ, ROCK, POPS, USER
27 EQ (equalizer) indicator
28 Bluetooth indicator
29 Discinformatie-indicators—TAG (Tag informatie), (map), (fragment/bestand)
30 Weergavebronindicators—

DISC: Licht op indien de ingebouwde CD-speler is gekozen.

CH: Licht alleen op indien CD-CH als weergavebron is gekozen.

31 RDS indicators—AF, REG, TP, PTY
32 Hoofddisplay
33 Weergavefunctie- / onderdeelindicators—RND (willekeurig), (disc), (map), RPT (herhalen)
34 Tunerontvangstindicators—ST (stereo), MO (mono)

Starten

Basisbediening

1 Inschakelen van de stroom.

FM1/FM2/FM3/AM → DAB1/DAB2/DAB3 * → CD* → CD-CH*/IPOD* (of EXT IN) → BT-PHONE* (Bluetooth Phone) → BT-AUDIO* (Bluetooth Audio) → AUX IN → (terug naar het begin)

* U kunt deze bronnen niet kiezen indien z gereed staan of niet zijn aangesloten.

4 Instellen van het volume.

[Draai]

Het volumeniveau verschijnt.

5 Stel het geluid naar wens in. (Zie bladzijden 12 en 13).

	het volume (ATT)Voor het herstellen van het geluid, drukt u nogmaals op de toets.
[Houd ingedrukt]	Uitschakelen van de stroom

Basisinstellingen

- Zie tevens "Algemene instellingen — PSM" op bladzijden 13 t/m 15.

1 Annuleren van de displaydemonstratie

„Kjes "DEMO" en vervolgens "DEMO OFF".

2 Instellen van de klok

Kies "CLOCK HOUR" en stel het uur in.

Kies "CLOCK MIN" (minuut), en stel vervolgens de minuten in.

Kies "24H/12H" en vervolgens "24 HOUR" of "12 HOUR".

Vervolg op de volgende bladzijde

3 Voltooi de procedure.

Controleren van de huidige tijd wanneer de stroom is uitgeschakeld

De tijd wordt ongeveer 5 seconden op het display getoond. Zie tevens bladzijde 14.

Bediening van de radio

1

2

Licht op wanneer een stereo FM-uitzending met sterke signalen wordt ontvangen.

Het zoeken stopt wanneer een zender wordt ontvangen.

Voor het stoppen van het zoeken, drukt u nogmaals op dezelfde toets.

Handmatig op een zender afstemmen

In stap ③ hier links...

1

[Houd ingedrukt]

2 Kies de gewenste zenderfrequentie.

Indien een stereo FM-uitzending slecht ontvangbaar is

Licht op wanneer de monofunctie wordt geactiveerd.

De ontvangst is beter, maar het stereo-effect gaat verloren.

Voor het weer herstellen van het stereo-effect, herhaalt u dezelfde procedure. "MONO OFF" verschijnt en de MO indicator dooft.

Vastleggen van zenders in het geheugen

U kunt zes zenders voor iedere golfband vastleggen.

Automatisch vastleggen van FM-zenders —SSM (achtereenvolgend vastleggen van sterke zenders)

1 Kies de FM-golfband (FM1 – FM3) waarvan u een zender wilt vastleggen.

2

3

"SSM" knippert en dooft zodra het automatisch vastleggen klaar is.

Lokale FM-zenders met sterke signalen worden opgezocht en automatisch voor de FM-golfband vastgelegd.

Handmatig vastleggen

Bijv.: Vastleggen van FM-zender op 92,50MHz onder voorkeurnummer 4 van de FM1-golfband.

Het voorkeurnummer knippert even.

Luisteren naar een voorkeurzender

2 Kies de gewenste voorkeurzender (1 - 6).

Controleren van de huidige tijd tijdens het luisteren naar een FM (niet-RDS) of AM-zender

- Zie bladzijde 9 voor FM RDS-zenders.

Bediening voor FM RDS

Wat u met RDS kunt doen

Met RDS (Radio Data System) kunnen FM-zenders behalve de normale programmasignalen, extra signalen uitsturen.

Met RDS-data kan de receiver het volgende uitvoeren:

• Programmatype (PTY) zoeken (zie het volgende)
• Standbyontvangst van TA (Verkeersinformatie) en PTY (Programmatype) (zie bladzijden 8, 9 en 14)
• Automatisch volgen van hetzelfde programma—Ontvangst van netwerk-volgen (zie bladzijde 9)
• Programmazoeken (zie bladzijden 9 en 14)

Opzoeken van uw favoriete FM RDS-programma

U kunt met gebruik van PTY-codes gemakkelijk op een zender afstemmen die uw favoriete programma uitzendt.

- Zie bladzijde 8 voor het vastleggen van uw favoriete programmatypes.

De laatst gekozen PTY-code verschijnt.

② Kies uw favoriete programmatypes.

Kies een van de PTY-codes (zie bladzijde 9).

Vervolg op de volgende bladzijde

Het zoeken van uw favoriete programma start.

Indien er een zender is die een programma van dezelfde PTY-code uitzendt, wordt op deze zender afgestemd.

Vastleggen van uw favoriete programmatypes

U kunt uw zes favoriete programmatypes vastleggen.

Vastleggen van programmatypes onder de cijfertoetsen (1 - 6):

1	2	3	4	5	6
POP M	ROCK M	EASY M	CLASSICS	AFFAIRS	VARIED

1 Kies een PTY-code (zie stappen ① t/m ③ op bladzijden 7 en 8).
2 Kies het gewenste voorkeurnummer (1 - 6) waaronder u het wilt vastleggen.

[Houd ingedrukt]

Bijv.: Met "ROCK M" gekozen

3 Herhaal stappen 1 en 2 voor het vastleggen van andere PTY-codes onder andere voorkeurnummers.
4 Voltooi de procedure.

[Houd ingedrukt]

Gebruik van standbyontvangst

TA-standbyontvangst

Met TA-standbyontvangst schakelt de receiver van een andere bron dan AM tijdelijk over naar verkeersinformatie (TA).

Het volume verandert naar het hiervoor ingestelde TA-volumeniveau indien het huidige volumeniveau lager dan het hiervoor ingestelde niveau is (zie bladzijde 14).

Activeren van TA-standbyontvangst

De TP (verkeersinformatie) indicator licht op of knippert.

• Indien de TP indicator is opgelicht, is TA-standbyontvangst geactiveerd.
• Indien de TP indicator knippert, is TA-standbyontvangst nog niet geactiveerd. (Dit is het geval indien u naar een FM-zender luistert die de voor TA-standbyontvangst vereiste RDS-signalen niet levert.)
  Voor het activeren van TA-standbyontvangst, moet u op een andere zender afstemmen die deze signalen wel levert. De TP indicator stopt te knipperen en blijft opgelicht.

Annuleren van TA-standbyontvangst

De TP indicator dooft.

PTY-standbyontvangst

Met PTY-standbyontvangst schakelt de receiver van een andere bron dan AM tijdelijk over naar uw favoriete PTY-programma.

Voor het activeren en kiezen van uw favoriete PTY-code voor PTY-standbyontvangst, zie bladzijde 14.

De PTY indicator licht op of knippert.

• Indien de PTY indicator is opgelicht, is PTY-standbyontvangst geactiveerd.
• Indien de PTY indicator knippert, is PTY-standbyontvangst nog niet geactiveerd.
  Voor het activeren van PTY-standbyontvangst, moet u op een andere zender afstemmen die deze signalen wel levert. De PTY indicator stopt te knipperen en blijft opgelicht.

Voor het annuleren van PTY-standbyontvangst, kiest u "OFF" voor de PTY-code (zie bladzijde 14). De PTY indicator dooft.

Volgen van hetzelfde programma—Ontvangst van netwerk-volgen

Indien u in een gebied rijdt waar de FM-ontvangst niet sterk genoeg is, zal de receiver automatisch op een andere FM RDS-zender van hetzelfde netwerk afstemmen, die mogelijk hetzelfde programma maar met sterkere signalen uitzendt (zie de afbeelding hieronder).

Ontvangst van netwerk-volgen is bij het verlaten van de fabriek geactiveerd.

Voor het veranderen van ontvangst van netwerkvolgen, zie "AF-REG" op bladzijde 14.

Programma A wordt op verschillende frequenties uitgezonden (01 – 05)

Automatisch kiezen van zenders—Programmazoeken

Normaliter wordt door een druk op een van de cijfertoetsen op de overeenkomende voorkeurzender afgestemd.

Indien de signalen van een vastgelegde FM RDS-zenders echter niet sterk genoegd zijn, gebruikt dit toestel de AF-data voor het afstemmen op een andere frequentie waarop hetzelfde programma als van de oorspronkelijke voorkeurzender wordt uitgezonden.

• Het duurt even eer met gebruik van programmazoeken op een andere zender is afgestemd.
  • Zie tevens bladzijde 14.

Controleren van de huidige tijd tijdens het luisteren naar een FM RDS-zender

Zendernaam (PS) → Zender- frequentie → Programmatype (PTY) → Klok → (terug naar het begin)

PTY-codes

NEWS (nieuws), AFFAIRS (actualiteiten), INFO (informatie), SPORT (sport), EDUCATE (educatief), DRAMA, CULTURE (cultuur), SCIENCE (wetenschap), VARIED (gevarieerd), POP M (popmuziek), ROCK M (rockmuziek), EASY M (easy listening muziek), LIGHT M (lichte muziek), CLASSICS (klassiek), OTHER M (overige muziek), WEATHER (weer), FINANCE (financieën), CHILDREN (kinderen), SOCIAL (sociaal), RELIGION (religie), PHONE IN (binnenkomende telefoongesprekken), TRAVEL (reizen), LEISURE (recreatie), JAZZ (jazzmuziek), COUNTRY (country-muziek), NATION M (nationale muziek), OLDIES (gouwe ouwe), FOLK M (folkmuziek), DOCUMENT

Bediening voor discs

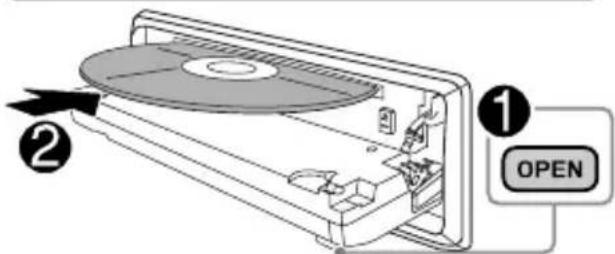

Afspelen van een disc in de receiver

De volgende markeringen worden gebruikt en verwijzen naar...

voor de ingebouwde CD- speler.

voor de CD-wisselaar.

Alle fragmenten worden herhaald afgespeeld totdat u van bron verandert of de disc uitwerpt.

Stoppen van de weergave en uitwerpen van de disc

- Druk op SOURCE om een andere weergavebron te beluisteren.

Afspelen van discs in de CD- wisselaar

Alle discs in het magazijn worden herhaald afgespeeld totdat u van bron verandert.

- De weergave wordt tevens gestopt wanneer u het magazijn uitwerpt.

1

U kunt de CD-wisselaar niet kiezen indien u externe ingangsinstelling op "EXT INPUT" heeft gesteld (zie bladzijde 15).

2

Kies een disc.

Voor discnummers 01 – 06:

Voor discnummers 07 – 12:

[Houd ingedrukt]

Meer over de CD-wisselaar

Gebruik bij voorkeur de JVC MP3-compatibele CD-wisselaar met deze receiver.

• U kunt tevens een CD-wisselaar aansluiten die niet MP3-compatibel is. Met dergelijke toestellen kunt u echter geen MP3-discs afspelen.
• U kunt geen CH-X99, CH-X100 CD-wisselaar en CD-wisselaars uit de KD-MK serie met dit toestel gebruiken.
• U kunt geen WMA-disc met de CD-wisselaar afspelen.
• Op een CD-tekst opgenomen disctekstinformatie kan worden getoond indien een JVC CD-tekst compatibele CD-wisselaar is aangesloten.
• Zie de Handleiding voor installatie/aansluiting (afzonderlijk boekje) voor het verbinden.

Snel voor- of achterwaarts in het fragment

[Houd ingedrukt]

Naar volgende of voorgaande fragmenten verspringen

Naar volgende of voorgaande mappen ien u de verspringen (alleen voor een MP3-disc of WMA-disc)

Voor MP3-disc:

Voor WMA-disc:

Direct een bepaald fragment (voor CD) of map (voor MP3-disc of WMA-disc) opzoeken

Kiezen van nummer 01 – 06:

Kiezen van nummer 07 – 12:

[Houd ingedrukt]

- Voor directe toegang tot mappen van een MP3/WMA-disc moeten de mappen een 2-cijferig nummer aan het begin van de mapnamen hebben—01, 02, 03, enz.

Kiezen van een bepaald fragment in een map (voor MP3-disc of WMA-disc):

Andere belangrijke functies

Tijdens weergave snel naar andere fragmenten verspringen

Alleen mogelijk met een JVC MP3-compatibele CD-wisselaar

- Met een MP3-disc of WMA-disc kunt u naar andere fragmenten in dezelfde map verspringen.

Bijv.: Kiezen van fragment 32 tijdens weergave van een fragment met een ééncijferig nummer (1 t/m 9)

Door iedere volgende druk op de toets wordt 10 fragmenten versprongen.

- Wanneer het laatste fragment is bereikt, wordt het eerste fragment weer gekozen, en viceversa.

Vergrendelen van een disc

U kunt een disc in de lade vergrendelen zodat deze niet kan worden uitgeworpen.

Herhaal dezelfde procedure voor het annuleren van de vergrendeling.

Veranderen van display-informatie

Tijdens weergave van een audio-CD of CD-tekst

A → B → Disctitel/zanger*1 → Fragmenttitel *1 [ ∫→ (terug naar het begin)

Tijdens weergave van een MP3- of WMA-fragment

- Met "TAG DISPLAY" op "TAG ON" gesteld (zie bladzijde 15)

A → B → Albumnaam/zanger (mapnaam *2) [TAB] Fragmenttitel (bestandsnaam *2) [TAB (terug naar het begin)

• Met "TAG DISPLAY" op "TAG OFF" gesteld

A → B → Mapnaam [☐] → Bestandsnaam [♪] → (terug naar het begin)

A : Verstreken weergavetijd met het huidige fragmentnummer
B : Klok met het huidige fragmentnummer

[ ] : De overeenkomende indicator licht op het display op.

*1 "NO NAME" verschijnt indien de geplaatste disc een audio-CD is.
*2 Indien een MP3/WMA-bestand geen tag-informatie heeft, zullen de mapnaam en bestandsnaam worden getoond. In dit geval licht de TAG indicator niet op.

Kiezen van de weergavefuncties

U kunt tegelijkertijd slechts één van de volgende weergavefuncties kiezen.

1

2 Kies de gewenste weergavefunctie.

■ Herhaalde weergave

Functie Herhaalde weergave

TRACK RPT : Het huidige fragment. [ RPT ]

FOLDER RPT *1 : Alle fragmenten van de huidige map. [ ] RPT

DISC RPT *2 : Alle fragmenten van de huidige disc. [ P RPT

RPT OFF : Geannuleerd.

■ Willekeurige weergave

Functie Willekeurige weergave

FOLDER RND *1 : Alle fragmenten van de huidige map en vervolgens de fragmenten van de volgende map, enz. [RND]

DISC RND ^*2 : Alle fragmenten van de huidige disc. [RND]

ALL RND : CD: Alle fragmenten van de geplaatste disc. [RND] CD-CH : Alle fragmenten van de discs in het magazijn. [RND

RND OFF : Geannuleerd.

* 1 Alleen tijdens weergave van een MP3-disc of WMA-disc.

* 2 Alleen tijdens weergave van discs in de CD-wisselaar.

[ ] : De overeenkomende indicator licht op het display op.

Geluidsinstellingen

U kunt een voor het muziekgenre passende vastgelegde geluidsfunctie kiezen (iEQ: Intelligente Equalizer).

1

2

Vastgelegde waardesAanduiding (Voor)	BASS	MIDDLE	TREBLE	LOUD
USER(Neutraal geluid)	00 00	00 OFF
ROCK(Rock- of discomuziek)	+03 00	+02 OFF
CLASSIC(Klassieke muziek)	+01	00	+03	OFF
POPS(Lichte muziek)	+02	+01	+02	OFF
HIP HOP(Funk of rap-muziek)	+04	-02	+01	OFF
JAZZ(Jazzmuziek)	+03 00	+03 OFF

Instellen van het geluid

U kunt de geluidskarakteristieken naar wens instellen.

1

2

Instellen van de lage tonen.

MIDDLE *1 (midden-bereik), [-06 t/m +06]

Voor het instellen van de midden-bereik frequenties voor het geluid.

TREBLE ^*1 , [-06 t/m +06]

Instellen van de hoge tonen.

FADER *_2 , [R06 t/m F06]

Stel het balans van de voor- en achterluidsprekers in.

BALANCE *^3 , [L06 t/m R06]

Stel het balans van de linker- en rechterluidsprekers in.

LOUD *4 (toonversterking), [LOUD ON of LOUD OFF]

Versterkt de lage en hoge frequenties voor een goedgebalanceerd geluid bij een laag volumeniveau.

SUB.W (subwoofer), [00 t/m 08, basisinstelling: 04]

Instellen van het subwooferuitgangsniveau.

Stel het volumeniveau van iedere bron (uitgezonderd FM) in relatie tot het FM-volumeniveau in. Het volumeniveau wordt automatisch verhoogd of verlaagd wanneer u van bron verandert.

- Kies alvorens de instelling te maken eerst de gewenste bron.

Instellen van het volume.

*1 Na het instellen van de lage, midden of hoge tonen, worden de gemaakte instellingen voor de huidige gekozen geluidsfunctie (iEQ), met inbegrip van "USER", vastgelegd.
*2 Stel het faderniveau op "00" indien u slechts twee luidsprekers gebruikt.
*3 De instelling heeft geen effect op de subwooferuitgang.
*4 De gemaakte instelling (LOUD ON/LOUD OFF) wordt voor alle geluidsfuncties gebruikt.
*5 Afhankelijk van de ingestelde versterking voor de versterker. (Zie bladzijde 15 voor details).

Algemene instellingen

— PSM

U kunt de PSM (Preferred Setting Mode) onderdelen van de lijst op bladzijden 14 en 15 instellen.

1

[Houd ingedrukt]

2 Kies een PSM-onderdeel.

3 Stel het gekozen PSM-onderdeel in.

[Draai]

4 Herhaal stappen 2 en 3 voor het instellen van andere PSM-onderdelen indien nodig.

5 Voltooi de procedure.

Vervolg op de volgende bladzijde

Aanduidingen Onderdeel(____: Basisinstelling)		Kiesbare instellingen, [referentiebladzijde]
DEMO Displaydemonstratie	• DEMO ON• DEMO OFF	: De displaydemonstratie wordt automatisch geactiveerd indien u gedurende ongeveer 20 seconden geen bediening uitvoert, [5].: Geannuleerd.
CLOCK DISP *1 Klokdisplay	• CLOCK ON• CLOCK OFF	: De tijd wordt altijd op het display getoond wanneer de stroom is uitgeschakeld.: Annuleren; door op DISP te drukken wordt de tijd ongeveer 5 seconden op het display getoond wanneer de stroom is uitgeschakeld, [6].
CLOCK HOUR Uurinstelling	0 – 23 (1 – 12) [Basisinstelling: 0 (0:00)], [5].
CLOCK MIN Minuutinstelling	00 – 59 [Basisinstelling: 00 (0:00)], [5].
24H/12H Tijddisplayfunctie	• 24 HOUR• 12 HOUR	: Zie tevens bladzijde 5 voor het instellen.
CLOCK ADJ *2 Instellen van de klok	• AUTO• OFF	: De ingebouwde klok wordt automatsich op basis van de CT (kloktijd) data van het RDS-signaal ingesteld.: Geannuleerd.
AF-REG *2 Alternatieve frequentie/regionalisatie ontvangst	• AF• AF-REG• AF OFF	: Het toestel schakelt naar een andere zender over (en het programma zal mogelijk verschillen van het huidige ontvangen programma) indien de signalen van de huidige zender zwak worden, [9, 21].• De AF indicator licht op.: Indien de huidige ontvangen signalen zwak worden, schakelt het toestel naar een andere zender die hetzelfde programma uitzendt over.• De AF en REG indicators lichten op.: Geannuleerd (niet kiesbaar indien “DAB AF” op “AF ON” is gesteld).
PTY-STANDBY *2 PTY-standby	OFF, PTY-codes Activeert PTY-standbyontvangst met een van de PTY-codes, [8, 9].
TA VOLUME *2 Volume voor verkeersinformatie	VOLUME 00– VOLUME 50(of VOLUME 00– VOLUME 30) *3	[Basisinstelling: VOLUME 15]
P-SEARCH *2 Programmazoeken	• ON• OFF	: Programmazoeken wordt geactiveerd, [9]: Geannuleerd.

*1 Indien de stroomtoevoer niet wordt gestopt door de contactsleutel van de auto in de uit-stand te draaien, dient u bij voorkeur "CLOCK OFF" te kiezen om de auto-accu niet onnodig te belasten.
^*2 Alleen voor FM RDS-zenders.
*3 Afhankelijk van de ingestelde versterking voor de versterker.

Aanduidingen Onderdeel(:_: Basisinstelling)		Kiesbare instellingen, [referentiebladzijde]
DAB AF *4Ontvangst van alternatieve frequenties	• AF ON• AF OFF	: Zoekt naar DAB-services en FM RDS-zenders om het programma te blijven volgen, [9, 21].: Geannuleerd.
DIMMERDimmer	• ON• OFF	: De verlichting van het display en de toetsen wordt verzwakt.: Geannuleerd.
KEY ILLUMVerlichtingsschakelaar	• RED• GREEN	: U kunt de gewenste verlichting voor de toetsen kiezen.
TEL MUTINGTelefoondemping	• MUTING 1/MUTING 2• MUTING OFF	: Kies de stand waarmee het geluid wordt gedempt bij gebruik van een mobiele telefoon.: Geannuleerd.
SCROLL *5Rollen van informatie	• ONCE• AUTO• OFF	: De informatie wordt eenmaal rollend getoond.: Het rollen van tekst wordt herhaald (met intervallen van 5 seconden).: Geannuleerd.• Druk de DISP toets langer dan een seconde in om de informatie, ongeacht de instelling, rollend over het display te tonen.
SUB.W FREQDrempelfrequentie voor subwoofer	• LOW• MID• HIGH	: Frequenties lager dan 90 Hz worden naar de subwoofer gestuurd.: Frequenties lager dan 135 Hz worden naar de subwoofer gestuurd.: Frequenties lager dan 180 Hz worden naar de subwoofer gestuurd.
EXT INPUT *6Externe ingang	• CHANGER• EXT INPUT	: Voor het gebruik van een JVC CD-wisselaar, [10], en Apple iPod, [22].: Voor het gebruik van een ander extern component, [23, 24].
TAG DISPLAYTagdisplay	• TAG ON• TAG OFF	: Toont de tag-informatie tijdens weergave van MP3/WMA-fragmenten, [11].: Geannuleerd.
AMP GAINVersterking voor versterker	• LOW POWER• HIGH POWER	: VOLUME 00 – VOLUME 30 (Kies indien het maximale vermogen van de luidspreker minder dan 50 W is, zodat de luidspreker niet wordt overbelast.): VOLUME 00 – VOLUME 50
IF BANDIntermediare frequentieband	• AUTO• WIDE	: De gevoeligheid van de tuner wordt verhoogd om interferentieruis van in de buurt zijnde zenders te verminderen.(Het stereo-effect gaat mogelijk verloren.): Onderhevig aan interferentie van in de buurt liggende zenders, maar de geluidskwaliteit wordt niet verslechterd en het stereo-effect blijft behouden.

*4 Wordt uitsluitend getoond indien een DAB-tuner is aangesloten.
*5 Bepaalde tekens en symbolen worden niet juist op het display getoond (of er verschijnt een blanco voor in de plaats).
*6 Wordt alleen getoond indien een van de volgende bronnen is gekozen—FM, AM, DAB, CD, Bluetooth of AUX IN.

Gebruik van Bluetooth® apparatuur

Voor Bluetooth bediening, moet u de Bluetooth Adapter (KS-BTA200) met de CD-wisselaaraansluiting op het achterpaneel van dit toestel verbinden.

• Zie tevens de bij de Bluetooth adapter en Bluetooth apparatuur geleverde handleidingen.
• Zie de lijst (in de doos bijgeleverd) voor het controleren van de landen waar u de Bluetooth® functie mag gebruiken.

Voor in gebruik name van Bluetooth apparatuur via dit toestel ("BT-PHONE" en "BT-AUDIO"), moet u eerst een Bluetooth draadloze verbinding tussen dit toestel en de apparatuur maken.

• Nadat eenmaal een verbinding is gemaakt, blijft deze in het toestel geregistreerd, ook wanneer u het toestel terugstelt. U kunt in totaal maximaal vijf apparaten registreren.
• Voor iedere bron ("BT-PHONE" en "BT-AUDIO") kan echter tegelijkertijd één apparaat worden verbonden.

Registreren van Bluetooth apparatuur

Methodes voor registreren (koppelen)

Gebruik een van de volgende onderdelen van het Bluetooth menu om een apparaat te registreren en met dit toestel te verbinden.

- Kies "BT-PHONE" of "BT-AUDIO" als bron voor gebruik van het Bluetooth menu.

OPEN Zorg dat het toestel gereed is voor een nieuwe Bluetooth verbinding.De verbinding wordt gemaakt door het Bluetooth apparaat te bedienen.

SEARCH Zorg dat het toestel gereed is voor een nieuwe Bluetooth verbinding.De verbinding wordt gemaakt door dit toestel te bedienen.

Registeren met gebruik van "OPEN"

Voorbereiding:

Bedien het apparaat om de Bluetooth functie te activeren.

4 Voer een PIN-code (persoonlijk identificatienummer) voor het toestel in.

- U kunt ieder gewenst nummer invoeren (1-cijferig t/m 16-cijferig). [Basisinstelling: 0000] * Bepaalde apparaten hebben hun eigen PIN-code. Voer de gespecificeerde PIN-code voor het toestel in.

1 Verplaatsen naar de volgende (of voorgaande) nummerpositie.

2 Kiezen van een nummer of spatie.

3 Herhaal stappen 1 en 2 totdat de gehele PIN-code is ingevoerd.

4 Bevestig de invoer.

"OPEN.." knippert op het display.

5 Gebruik het Bluetooth apparaat voor het opzoeken en om een verbinding te maken.

Nadat het apparaat eenmaal is verbonden, voert u dezelfde PIN-code als zojuist voor het toestel ingevoerd in. "CONNECTED" verschijnt op het display.

De verbinding is nu gemaakt en u kunt het apparaat via dit toestel gebruiken.

Het apparaat blijft geregistreerd, ook nadat u het apparaat heeft ontkoppeld. Gebruik "CONNECT" (of activeer "AUTO CNNCT") om hetzelfde apparaat de volgende keer te verbinden. (Zie het volgende en bladzijden 19 en 20.)

Aansluiten van apparatuur

Voer stappen 1 en 2 van bladzijde 16 uit en vervolgens...

1 • Kies "SEARCH" voor het opzoeken van beschikbare apparatuur.

Het toestel zoekt beschikbare apparatuur en toont deze in een lijst.

"UNFOUND" verschijnt indien er geen beschikbare apparatuur is gevonden.

- Kies "SPECIAL" om een speciaal apparaat aan te sluiten.

Het toestel toont een lijst met de vastgelegde apparaten.

2 Kies het apparaat dat u wilt verbinden.

3 • Voor beschikbare apparatuur...

Voer de gespecificeerde PIN-code van het apparaat in het toestel in.

Zie de bij het apparaat geleverde handleiding voor het controleren van de PIN-code.

Gebruik het Bluetooth apparaat om een verbinding te maken.

De verbinding is nu gemaakt en u kunt het apparaat via dit toestel gebruiken.

• Voor een speciaal apparaat...

Gebruik "OPEN" of "SEARCH" om te verbinden.

Aansluiten/ontkoppelen/wissen van een geregistreerd apparaat

2 Kies het geregistreerde apparaat dat u wilt verbinden/ontkoppelen/wissen.

3 • Kies "CONNECT" of "DISCONNECT" om respectievelijk het gekozen apparaat te verbinden/ontkoppelen.

- Kies "DELETE" en vervolgens "YES" om het gekozen apparaat te wissen.

U kunt bepalen of een Bluetooth apparaat automatisch moet worden verbonden wanneer het toestel wordt ingeschakeld. (Zie "AUTO CNNCT" op bladzijden 19 en 20.)

Gebruik van de Bluetooth mobiele telefoon

2 Roep het Bluetooth menu op.

3 Bellen of het veranderen van de instellingen met gebruik van het Bluetooth instelmenu. (Zie bladzijden 18, 19 en 20).

Vervolg op de volgende bladzijde

Indien een gesprek binnekomt...

De bron verandert automatisch naar "BT-PHONE".

Indien "AUTO ANSWER" is geactiveerd....

Het toestel beantwoordt het binnenkomende gesprek automatisch, zie bladzijden 19 en 20.

• Indien "AUTO ANSWER" is uitgeschakeld, moet u op een willekeurige toets (uitgezonderd ⏻/1/ATT) drukken om het binnenkomende gesprek te beantwoorden.
• U kunt het volume van de microfoon instellen (zie bladzijden 19 en 20).

Beëindigen van het gesprek

Houd een willekeurige toets (uitgezonderd ∅/1/ATT even ingedrukt.

Indien een tekstboodschap binnekomt....

Indien de mobiele telefoon voor tekstboodschappen (verwerkt via de JVC Bluetooth adapter) geschikt is en "MSG INFO" (boodschapinformatie) op "AUTOMATIC" is gesteld (zie bladzijden 19 en 20), geeft het toestel een beltoon zodat u weet dat een boodschap is ontvangen.

- "RCV MESSAGE" (ontvangen boodschap) verschijnt op het display.

Bellen

U kunt met gebruik van een van de volgende methods een telefoontje maken.

Kies "BT-PHONE" en voer vervolgens de volgende stappen uit voor het opbellen:

1 Roep het Dial menu op.

2 Gesprekken-geschiedenis:

1 Kies een gesprekkenoverzicht (REDIAL*, RECEIVED*, MISSED*).
2 Kies vervolgens een naam (indien beschikbaar) of telefoonnummer.

Telefoonboek:

1 Kies "PHONE BOOK *". De lijst met telefoonnummers verschijnt.

2 Kies een naam uit de lijst.

Direct bellen:

1 Kies "NUMBER".

2 Voer het telefoonnummer in.

* Verschijnt uitsluitend wanneer de mobiele telefoon deze functies heeft en met dit toestel compatibel is.

Gebruik van stemcommando

1

[Houd ingedrukt]

"SAY NAME" verschijnt op het display.

2 Zeg de naam van de persoon die u wilt opbellen.

• U kunt stemcommando's tevens via het Dial menu geven. Kies "VOICE DIAL" van het Dial menu.
• Indien uw mobiele telefoon geen stemherkenningssysteem heeft, verschijnt "ERROR" op het display.

Gebruik van een vastgelegd telefoonnummer

- Zie bladzijde 19 voor het vastleggen.

Vastleggen van het telefoonnummer

U kunt maximaal zes telefoonnummers vastleggen.

1 Roep het Dial menu op.

2 Kies als gewenst "PHONE BOOK*", "MISSED*", "REDIAL*" of "RECEIVED*". Kies vervolgens een telefoonnummer.

* Verschijnt uitsluitend wanneer de mobiele telefoon deze functies heeft en met dit toestel compatibel is.

Gebruik van de Bluetooth audiospeler

Indien de weergave niet automatisch wordt gestart, moet u de weergave starten door de Bluetooth audiospeler te bedienen.

- Indien de weergave niet wordt gepauzeerd bij het veranderen van bron, moet u de Bluetooth audiospeler gebruiken om de weergave te pauzeren.

	Achterwaarts verspringen/voorwaarts verspringen
	Pauzeren/starten van de weergave* * De bediening is mogelijk anders afhankelijk van de verbonden telefoon.
	Invoeren van instelmenu (Apparatuurlijst)

- Zie tevens bladzijde 17 voor het verbinden/ontkoppelen/wissen van geregistreerde apparatuur.

Bluetooth instellingen

U kunt de op bladzijde 20 getoonde instellingen naar wens maken.

2 Roep het Bluetooth menu op.

3 Kies "SETTINGS".

4 Kies een in te stellen onderdeel.

*1 Verschijnt uitsluitend wanneer een Bluetooth telefoon is verbonden.
*2 Verschijnt uitsluitend wanneer een Bluetooth telefoon is verbonden en deze voor tekstboodschappen (verwerkt via JVC Bluetooth adapter) geschikt is.
*3 Bluetooth Audio: Toont uitsluitend "VERSION".

5 Verander de instelling als gewenst.

Vervolg op de volgende bladzijde

Instelmenu ( _ : Basisinstelling)

AUTO CNNCT (verbinden)

Indien het toestel is ingeschakeld, wordt automatisch een verbinding gemaakt met...

OFF : Geen Bluetooth apparaat.

LAST : Het laatst verbonden Bluetooth apparaat.

ORDER : Het eerst gevonden, beschikbare geregistreerde Bluetooth apparaat.

AUTO ANSWER

Alleen voor het apparaat dat voor "BT-PHONE" wordt aangesloten.

ON : Het toestel beantwoordt het binnenkomende gesprek automatisch.

OFF : Het toestel beantwoordt het binnenkomende gesprek niet automatisch. Beantwoordt het binnenkomend gesprek handmatig.

REJECT : Het toestel negeert alle binnenkomende gesprekken.

MSG INFO (message info)

Alleen voor het apparaat dat voor "BT-PHONE" wordt aangesloten.

AUTOMATIC : Het toestel geeft met een beltoon en de "RCV MESSAGE" (boodschap ontvangen) aanduiding aan dat een boodschap is binnengekomen.

MANUAL : Het toestel informeert u niet dat een boodschap is ontvangen.

Alleen voor het apparaat dat voor "BT-PHONE" wordt aangesloten.

Stel het niveau in van de microfoon die met de Bluetooth adapter is verbonden, [LEVEL 01/02/03].

VERSION

De versies van de Bluetooth software en hardware worden getoond.

Bluetooth informatie:

Indien u meer informatie over Bluetooth wilt, ga dan naar de volgende JVC website: http://www.jvc-victor.co.jp/english/car/

Bediening voor de DAB-tuner

Wat is het DAB-systeem?

Met DAB ("Digital Audio Broadcasting") krijgt u een digitale geluidskwaliteit zonder storing en signaalvervorming. DAB kan tevens tekst, beelden en data versturen. Bij het uitzenden, combineert DAB verschillende programma's (die we "services" noemen) om een groep, oftewel "ensemble", te vormen. ledere "service"—"primaire service" genoemd, kan daarbij weer worden onderverdeeld (en deze onderverdeelde services noemen we "secundaire services"). Een standaard-ensemble zendt tegelijkertijd zes of meer programma's (services) uit.

Voor het automatisch blijven volgen van hetzelfde programma (Alternatieve Frequentie-ontvangst), moet de DAB tuner (KT-DB1000) met de CD-wisselaaraansluiting op het achterpaneel van dit toestel worden verbonden.

- Zie tevens "DAB AF" op bladzijde 15.

Gebruik bij voorkeur de DAB tuner KT-DB1000 met deze receiver. Raadpleeg uw JVC auto-audiohandelaar indien u een andere DAB-tuner heeft.

- Zie tevens de bij de DAB-tuner geleverde Gebruiksaanwijzing.

1

2

3

Zoek een ensemble.

Het zoeken stopt zodra een ensemble is gevonden.

Voor het eerder stoppen, drukt u nogmaals op dezelfde toets.

4 Kies een service (primaire of secundaire) die u wilt beluisteren.

Handmatig afstemmen op een ensemble

Start het zoeken naar een ensemble als in stap ③ op bladzijde 20 beschreven....

1

[Houd ingedrukt]

2 Kies de gewenste ensemblefrequentie.

Vastleggen van DAB-services in het geheugen

U kunt 6 DAB-services (primaire) voor iedere golfband vastleggen.

1 Kies de gewenste service (zie stappen ① t/m ④ op bladzijden 20 en 21).
2 Kies het gewenste voorkeurnummer (1 - 6) waaronder u het wilt vastleggen.

Het voorkeurnummer knippert even.

Afstemmen op een vastgelegde DAB- voorkeurservice

1

2 Kies het voorkeurnummer van de vastgelegde DAB-service (1 - 6).

Indien de gekozen primaire service extra secundaire services heeft, kunt u door een druk op dezelfde toets op de secundaire services afstemmen.

Volgen van hetzelfde programma— Ontvangst van alternatieve frequentie

U kunt hetzelfde programma blijven beluisteren door de ontvangst van alternatieve frequentie te activeren.

• Tijdens ontvangst van een DAB-service:
Wanneer u in een gebied rijdt waar een service niet meer kan worden ontvangen, stemt deze receiver automatisch op een ander ensemble of FM RDS-zender af die hetzelfde programma uitzendt.
• Tijdens ontvangst van een FM RDS-zender:
Wanneer u in een gebied rijdt waar een DAB-service hetzelfde programma als de FM RDS-zender uitzendt, stemt de receiver automatisch op die DAB-service af.

Bij het verlaten van de fabriek is de ontvangst van alternatieve frequentie geactiveerd.

Voor het annuleren van alternatieve ontvangst, zie bladzijde 15.

Veranderen van displayinformatie wanneer op een ensemble is afgestemd

Servicenaam → Ensemblenaam → Kanaalnummer → Frequentie → Klok → (terug naar het begin)

Bediening voor iPod

Dit toestel is geschikt voor bediening van een Apple iPod.

Alvorens gebruik, moet u de Interface-adapter voor iPod—KS-PD100 (los verkrijgbaar) met de CD-wisselaaraansluiting op het achterpaneel van dit toestel verbinden.

• Zie de Handleiding voor installatie/aansluiting (afzonderlijk boekje) voor het verbinden.
• Zie tevens de bij de interface-adapter geleverde gebruiksaanwijzing voor details.

Voorbereiding:

Zie bladzijde 15 en controleer dat "CHANGER" als externe ingangsinstelling is gekozen.

1

De weergave start automatisch vanaf het hiervoor gepauzeerde punt.

2
Instellen van het volume.

Stel het geluid naar wens in. (Zie bladzijden 12 en 13).

• Controleer dat de equalizer van de iPod is uitgeschakeld.

	Pauze Pauzeren van de weergave.• Druk nogmaals op de toets om de weergave voort te zetten.
	Snel-voorwaarts of achterwaarts in het fragment
	Voorwaarts verspringen/achterwaarts verspringen

Kiezen van een fragment van het menu

1 Roep het hoofdmenu op.

De ▲/▼/|◀◀∨ /▶▶|^ toetsen werken nu als menukeuzetoetsen*.

* De menukeuzefunctie wordt geannuleerd:
- Indien u gedurende ongeveer 5 seconden geen bediening uitvoert.
- Wanneer u een gekozen fragment bevestigt.

2 Kies het gewenste menu.

PLAYLIST ↔ ARTISTS ↔ ALBUMS ↔ SONGS ↔ GENRES ↔ COMPOSER ↔ (terug naar het begin)

3 Bevestig de keuze.

• Druk op ▲ om terug te keren naar het voorgaande menu.
• De weergave start automatisch indien u een fragment heeft gekozen.
• Indien het gekozen onderdeel een andere laag heeft, gaat u nu naar die laag. Herhaal stappen 2 en 3 totdat het gewenste fragment wordt weergegeven.
• Door ◀◀◀/▶▶▶ ingedrukt te houden, kunt u tegelijkertijd 10 onderdelen verspringen.

Kiezen van de weergavefuncties

1

2 Kies de gewenste weergavefunctie.

■ Herhaalde weergave

ONE RPT [RPT]

Functioneert hetzelfde als "Herhaal Eén" van de iPod.

ALL RPT [ ] RPT

Functioneert hetzelfde als "Herhaal Alle" van de iPod.

RPT OFF

Geannuleerd.

■ Willekeurige weergave

ALBUM RND * [RND]

Functioneert hetzelfde als "Shuffle Albums" van de iPod.

SONG RND [AND

Functioneert hetzelfde als "Shuffle Nummers" van de iPod.

RND OFF

Geannuleerd.

* Functioneert alleen indien u "ALL" in "ALBUMS" van het hoofd "MENU" heeft gekozen.

[ ] : De overeenkomende indicator licht op het display op.

Controleren van andere informatie tijdens het luisteren naar een iPod

Mapnaam → Bestandsnaam → Verstreken weergavetijd met het huidige fragmentnummer → Kloktijd met huidige fragmentnummer → (terug naar het begin)

Bediening voor andere externe componenten

U kunt een extern component verbinden met...

- CD-wisselaaraansluiting op het achterpaneel, met gebruik van de lijningangsadapter—KS-U57 (niet bijgeleverd) of de AUX ingangsadapter—KS-U58 (niet bijgeleverd).

- de AUX (auxiliary) ingangsaansluiting op het bedieningspaneel.

Verbinden van een extern component met de AUX ingangsaansluiting

1 Kiezen van het externe component dat is verbonden met...

• AUX ingangsaansluiting

- Aansluiting voor CD-wisselaar op het achterpaneel met gebruik van de KS-U57 of KS-U58

Zie bladzijde 15 en kies de externe ingang ("EXT INPUT") indien "EXT IN" niet wordt getoond.

Vervolg op de volgende bladzijde

② Schakel het aangesloten component in en start de weergave.

3 Instellen van het volume.

[Draai]

4 Stel het geluid naar wens in. (Zie bladzijden 12 en 13).

Controleren van de kloktijd tijdens weergave van een extern component

DISP

AUX IN of EXT IN ↔ Klok

Afstandsbediening — RM-RK50

U kunt deze receiver zoals hier afgebeeld met een afstandsbediening (los verkrijgbaar) bedienen. Gebruik bij voorkeur de RM-RK50 afstandsbediening met deze receiver.

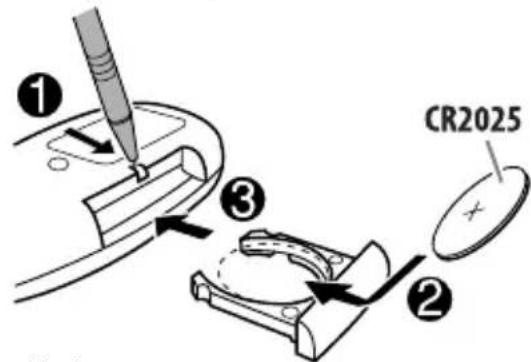

Plaatsen van de lithium-knoopbatterij (CR2025)

Gebruikke batterijen:

NL

Niet weggooien, maar inleveren als KCA.

Richt de afstandsbediening direct naar de afstandsbedieningssensor op het toestel. Zorg dat er geen voorwerpen het pad van de signalen blokkeren.

Waarschuwing:

• Plaats geen andere batterij dan een CR2025 of gelijkwaardige batterij; een verkeerde batterij kan namelijk ontploffen.
• Laat de afstandsbediening niet langdurig op plaatsen liggen die aan het directe zonlicht onderhevig zijn (bijvoorbeeld op het dashboard); de afstandsbediening zou anders namelijk kunnen ontploffen.
• Voorkom ongelukken en bewaar de batterij derhalve buiten het bereik van kleine kinderen.
• Voorkom dat de batterij oververhit, barst of een brand veroorzaakt:
• Laad niet op, sluit niet kort, demonteer niet en verwarm de batterij niet en gooi niet in een vuur.
• Bewaar de batterij niet met andere metalen materialen.
• Steek niet met een tangetje of dergelijk gereedschap in de batterij.
• Wikkel de batterij met band om en isoleer goed alvorens weg te gooien of langdurig op te slaan.

Belangrijke onderdelen en functies

1 (standby/aan/demping) toets
- Druk kort voor het inschakelen van de stroom of het dempen van het geluid wanneer de stroom reeds is ingeschakeld.
- Houd ingedrukt voor het uitschakelen van de stroom.
2 ▲ U (omhoog) / D (omlaag) ▼ toetsen
- Gebruik ▲ U voor het veranderen van FM/AM/DAB-golfbanden.
- Gebruik D ▼ voor het veranderen van voorkeurzenders (of DAB-services).
- Veranderen van map van een MP3/WMA-disc.
- Tijdens weergave van een MP3-disc met een voor MP3 geschikte CD-wisselaar:
– Druk kort voor het veranderen van disc.
– Houd ingedrukt voor het veranderen van map.
- Tijdens het luisteren naar een Apple iPod.
- Pauzeren of hervatten van de weergave met D ▼.
- Roep het hoofdmenu met ▲ U op.

(▲ U/D ▼/◀ R/F ▶ werken nu als menukeuzetoetsen.)*

* ▲ U : Terugkeren naar het voorgaande menu.

D ▼ : Bevestigen van de keuze.

3 VOL - / VOL + toetsen

• Voor het instellen van het volume.

4 SOUND toets

- Voor het kiezen van geluidsfuncties (iEQ: Intelligente Equalizer).

5 SOURCE toets

• Voor het kiezen van de bron.

6 ▲ U/D ▼/◀ R/F ▶/ SOURCE toetsen

• Voor Bluetooth mobiele telefoon:
- Beantwoorden van gesprekken door kort te drukken.
— Negeren van gesprekken door even ingedrukt te houden.

7 ◀ R/F ▶ toetsen

- Druk kort voor het opzoeken van zenders (of DAB-services).

- Houd even ingedrukt voor het opzoeken van DAB-ensembles.

- Houd ingedrukt voor versneld voorwaarts of achterwaarts van een fragment.

- Druk kort voor het veranderen van fragment.

- Tijdens het luisteren naar een iPod (met de menu-keuzefunctie):

- Druk kort voor het kiezen van een onderdeel. (Druk vervolgens op D ▼ om de keuze te bevestigen.)

- Houd ingedrukt om tegelijkertijd 10 onderdelen te verspringen.

- Achterwaarts verspringen/voorwaarts verspringen voor Bluetooth audio.

Onderhoud

Reinigen van de aansluitingen

De aansluitingen zullen slechter worden indien u het paneel veelvuldig verwijdert.

Veeg om dit te voorkomen de aansluitingen met een wattestokje of met een met alcohol bevochtigd doekje schoon. Wees daarbij voorzichtig zodat u de aansluitingen niet beschadigt.

Condensvorming

Er wordt mogelijk condens op de lens in het toestel gevormd onder de volgende omstandigheden:

• Nadat de verwarming in de auto werd aangezet.
• Indien het zeer vochtig in de auto is.

Het toestel functioneert dan mogelijk onjuist. Werp dan de disc uit en laat het toestel een paar uur ingeschakeld totdat het vocht is verdampt.

Behandeling van discs

Voor het verwijderen van een disc uit doosje, drukt u op de

middenspil van de houder en haalt u de disc, terwijl u deze aan de randen vasthoudt, uit het doosje.

Middenspil

- Houd de disc altijd bij de randen vast. Raak het opname-oppervlak niet aan.

Voor het weer terugplaatsen van een disc in het doosje, plaatst u de disc voorzichtig rond de middenspil (met de bedrukte kant boven).

- Bewaar discs na gebruik beslist in de bijbehorende doosjes.

Schoonhouden van discs

Een vuile disc wordt mogelijk niet juist afgespeeld.

Veeg een vuile disc met een zachte doek, in een rechte lijn vanaf het midden naar de rand toe, schoon.

- Gebruik geen oplosmiddelen (bijvoobeeld normale platenreinigers, spray, thinner, benzine) voor het reinigen van discs.

Afspelen van nieuwe discs

Nieuwe discs hebben soms wat bramen rond de binnen- en buitenranden. De receiver werpt mogelijk een dergelijke disc uit.

Verwijder deze bramen door een potlood of pen langs de randen te halen.

Gebruik de volgende discs niet:

"Single" CD (8 cm disc)

Sticker en lijm van sticker

Afwijkende vorm

Kromme disc

Plaklabel

Inschakelen van de stroom

- U kunt de stroom ook inschakelen door op SOURCE op de receiver te drukken. De weergave start indien de bron gereed staat.

Uitschakelen van de stroom

- Indien u tijdens weergave van een disc de stroom uitschakelt, zal later bij het weer inschakelen van de stroom de weergave vanaf het hiervoor gestopte punt worden voortgezet.

Bediening van de tuner

Vastleggen van zenders in het geheugen

• Tijdens SSM-zoeken...
- Alle hiervoor vastgelegde zenders worden gewist en de nieuwe zenders worden vastgelegd.
- De ontvangen zenders worden op volgorde vanaf nummer 1 (laagste frequentie) t/m nummer 6 (hoogste frequentie) vastgelegd.
- Nadat SSM is uitgevoerd, wordt automatisch op de onder nummer 1 vastgelegde zender afgestemd.
- Bij het handmatig vastleggen van een zender, wordt een hiervoor vastgelegde zender gewist indien u onder hetzelfde nummer de nieuwe zender vastlegt.

Bediening voor FM RDS

• Voor ontvangst van netwerk-volgen zijn voor een juiste werking twee soorten RDS-signalen vereist—PI (Programma-Identificatie) en AF (Alternatieve Frequentie). Ontvangst van netwerk-volgen werkt niet correct indien deze data niet juist worden ontvangen.
• Indien tijdens TA-standbyontvangst verkeersinformatie wordt ontvangen, verandert het volumeniveau automatisch naar het hiervoor ingestelde niveau (TA VOL) indien het huidige volumeniveau lager is dan het hiervoor ingestelde niveau.
• Wanneer u ontvangst van alternatieve frequentie activeert (met AF gekozen), wordt tevens ontvangst van netwerk-volgen automatisch geactiveerd. Ontvangst van netwerk-volgen kan daarentegen niet worden uitgeschakeld zonder ontvangst van alternatieve frequentie uit te schakelen. (Zie bladzijden 14 en 15).

- Ga naar http://www.rds.org.uk indien u meer over RDS wilt weten.

Bediening voor discs

Waarschuwing voor weergave van een DualDisc

- De niet-DVD kant van een "DualDisc" komt niet overeen met de "Compact Disc Digital Audio" standaard. Het gebruik van de niet-DVD kant met dit toestel wordt derhalve afgeraden.

Algemeen

• Deze receiver is ontworpen voor weergave van een CD/CD-tekst en CD-R (Opneembaar)/CD-RW (Herschrijfbaar) met het audio-CD (CD-DA), MP3-formaat en WMA-formaat.
• MP3 en WMA "fragmenten" (de woorden "bestand" en "fragment" worden beiden gebruikt) zijn in "mappen" opgenomen.
• Tijdens versneld voor-of achterwaarts met een MP3-fragment of WMA-fragment hoort u slechts af en toe wat geluid.
• "PLEASE" en "EJECT" worden afwisselend op het display getoond indien een disc omgekeerd is geplaatst. Druk op OPEN en vervolgens op ▲ om de disc te verwijderen.

Afspelen van een CD-R of CD-RW

• Gebruik uitsluitend "afgeronde" CD-R's of CD-RW's.
• Dit toestel is uitsluitend geschikt voor weergave van bestanden van hetzelfde type dat als eerste werd herkend indien er zowel audio-CD (CD-DA) bestanden als MP3/WMA-bestanden op de disc zijn opgenomen.
• Deze receiver kan multi-sessie discs afspelen; de niet-gesloten sessies worden echter tijdens weergave overgeslagen.
• Bepaalde CD-R's en CD-RW's kunnen mogelijk niet met dit toestel worden afgespeeld vanwege de disckarakteristieken of de volgende redenen:
  – De discs zijn vuil of hebben krassen.
  – Er is condens op de lens in het toestel gevormd.
  – De aftastlens in de receiver is vuil.
• De bestanden op de CD-R/CD-RW zijn met de "Packet Write" methode geschreven.
• De opname-omstandigheden waren niet juist (missende data, enz.) of de disc zelf is defect (of heeft vlekken, krassen, of is krom, enz.).

Vervolg op de volgende bladzijde

• Een CD-RW heeft een langere afleestijd omdat de reflectie van een CD-RW lager dan de reflectie van een normale CD is.

• Gebruik de volgende CD-R's of CD-RW's niet:

• Discs met stickers, labels of beschermstroken op het oppervlak.

• Discs waarop labels direct met een inkjet-printer kunnen worden gedrukt.

Gebruik van deze discs bij hoge temperaturen of een hoge vochtigheidsgraad kan een onjuiste werking of beschadiging van het toestel als gevolg hebben.

Afspelen van een MP3/WMA-disc

• Deze receiver kan MP3/WMA-bestanden met de <.mp3> of <.wma> (ongeacht de combinatie van hoofdletters en kleine letters) afspelen.
• Deze receiver kan de namen van albums, artiesten (zanger(es)) en de Tag (versie 1,0, 1,1, 2,2, 2,3 of 2,4) voor MP3-bestanden en WMA-bestanden tonen.
• Deze receiver is uitsluitend geschikt voor één-bit tekens. Andere tekens kunnen niet juist worden getoond.
• Deze receiver kan MP3/WMA-bestanden afspelen die aan de volgende voorwaarden voldoen:
• Bitwaarde: 8 kbps — 320 kbps
  – Bemonsteringsfrequentie: 48 kHz, 44,1 kHz, 32 kHz (voor MPEG-1) 24 kHz, 22,05 kHz, 16 kHz (voor MPEG-2)
  – Discformaat: ISO 9660 Level 1/Level 2, Romeo, Joliet, Windows lange bestandsnaam
• Het maximale aantal tekens voor namen van bestanden/mappen verschilt afhankelijk van het gebruikte discformaat (inclusief 4 verlengingstekens - <.mp3> of <.wma>).
  – ISO 9660 Level 1: maximaal 12 tekens
  – ISO 9660 Level 2: maximaal 31 tekens
  – Romeo: maximaal 128 tekens
  – Joliet: maximaal 64 tekens
• Windows lange bestandsnaam: maximaal 128 tekens

• Het toestel kan maximaal 512 bestanden, 255 mappen en 8 niveau's herkennen.

• Deze receiver kan bestanden afspelen die met VBR (variabele bitwaarde) zijn opgenomen. Bij bestanden die met VBR zijn opgenomen is er een verschil tussen de verstreken tijd die op het display wordt getoond en de werkelijke verstreken tijd. Het verschil wordt vooral merkbaar bij gebruik van de zoekfunctie.

• Deze receiver is niet geschikt voor de volgende bestanden:

- MP3-bestanden die met het MP3i en MP3 PRO formaat zijn gecodeerd.

- MP3-bestanden die met een verkeerd formaat zijn gecodeerd.

- MP3-bestanden die met Layer 1/2 zijn gecodeerd.

- WMA-bestanden die met het lossless, professional en voice formaat zijn gecodeerd.

- WMA-bestanden die niet op Windows Media® Audio zijn gebaseerd.

- WMA-bestanden die met DRM tegen kopiëren zijn beschermd.

— Bestanden met data als WAVE, ATRAC3, enz.

- De zoekfunctie werkt maar de zoeksnelheid is niet constant.

Veranderen van bron

- Indien u van bron verandert, stopt de weergave tevens (de disc wordt niet uitgeworpen). Indien u de volgende keer weer "CD" als bron kiest, start de discweergave vanaf het punt waar u hiervoor was gestopt.

Uitwerpen van een disc

• Indien de uitgeworpen disc niet binnen 15 seconden wordt verwijderd, wordt deze disc automatisch ter bescherming weer in het toestel getrokken. De weergave start automatisch.
• "NO DISC" verschijnt na het uitwerpen van de disc en u kunt bepaalde toetsen niet gebruiken. Plaats een andere disc of druk op SOURCE om een ander bron te kiezen.

Bluetooth bediening

Algemeen

• Voer tijdens het besturen van de auto geen ingewikkelde bedieningen uit, zoals het bellen van nummers, gebruik van het telefoonboek, etc. Parkeer de auto op een veilige plaats alvorens deze bedieningen uit te voeren.
• Bepaalde Bluetooth apparatuur kan vanwege de Bluetooth versie van die apparatuur mogelijk niet met dit toestel worden verbonden.
• Dit toestel werkt mogelijk niet met bepaalde Bluetooth apparatuur.
• De verbindingsconditie varieert mogelijk vanwege de omgevingsomstandigheden.
• Het apparaat wordt ontkoppeld wanneer u dit toestel uitschakelt.

Waarschuwingen voor Bluetooth bediening

ERROR CNNCT(Error Connection)	Apparaat is geregistreerd maar verbinding wordt niet gemaakt. Gebruik “CONNECT” om opnieuw een verbinding met het apparaat te maken. (Zie bladzijde 17.)
ERROR Voer de procedure nogmaals uit.Indien “ERROR” weer wordt getoond, controleer dan of het apparaat voor de betreffende functie geschikt is.
UNFOUND Geen beschikbare Bluetooth apparatuur met “SEARCH” gevonden.
LOADING Het toestel werkt het telefoonboek * bij.* Verschijnt uitsluitend wanneer de mobiele telefoon deze functies heeft en met dit toestel compatibel is.
PLEASE WAIT	Het toestel maakt voorbereiding voor gebruik van de Bluetooth functie. Indien de mededeling niet verdwijnt, schakel het toestel dan even uit en weer in en verbind de apparatuur opnieuw (of stel het toestel terug).
RESET 8 Controleer de verbinding tussen de adapter en dit toestel.

Bediening voor de DAB-tuner

• Uitsluitend primaire DAB-services kunnen in het geheugen worden vastgelegd. Dus ook wanneer u een secundaire service probeert vast te leggen, zal de primaire service worden vastgelegd.
• Een hiervoor vastgelegde DAB-service wordt gewist indien u onder hetzelfde voorkeurnummer een nieuwe.

Bediening voor iPod

- U kunt de volgens iPod types via de interface-adapter bedienen.

- iPod met dock-connector (3de generatie)

- iPod met klikwiel (4de generatie)

- iPod mini

- iPod foto

-iPod nano * 1

- iPod video (5de generatie)* 2

* 1 Ontkoppel de hoofdtelefoon alvorens de iPod nano met de interface-adapter te verbinden; u hoort anders namelijk geen geluid.

* 2 U kunt geen videobestanden bekijken met het "Videos" menu terwijl de iPod met de interface-adapter is verbonden.

• Indien de weergave van de iPod onjuist is, moet u uw iPod software tot de nieuwste versie updaten. Zie http://www.apple.com voor details aangaande een update van uw iPod.
• De iPod wordt via dit toestel opgeladen indien dit toestel is ingeschakeld.
• U kunt geen bediening uitvoeren wanneer de iPod met dit toestel is verbonden. U moet alle bedieningen met dit toestel uitvoeren.
• De tekstinformatie wordt mogelijk niet juist getoond.

- Bepaalde tekens, bijvoorbeeld letters met accenten, worden niet juist op het display getoond.

- Afhankelijk van de communicatie tussen de iPod en het toestel.

- Indien de tekstinformatie meer dan 11 tekens heeft, wordt de informatie rollend op het display getoond. Dit toestel kan maximaal 40 tekens tonen.

Opmerking:

Bepaalde bedieningen worden mogelijk onjuist of anders uitgevoerd wanneer een iPod is verbonden. Ga in dat geval naar de volgende JVC website:http://www.jvc.co.jp/english/car/support/ks-pd100/index.html

Vervolg op de volgende bladzijde

Algemene instellingen—PSM

- Indien u de "AMP GAIN" instelling van "HIGH POWER" naar "LOW POWER" verandert terwijl het volumeniveau hoger dan "VOLUME 30" is gesteld, verandert de receiver het volumeniveau automatisch naar "VOLUME 30".

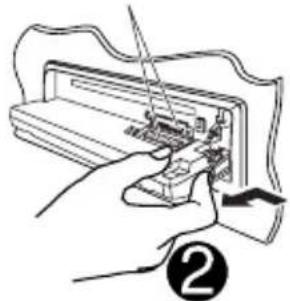

Verwijderen van het bedieningspaneel

Raak de aansluitingen niet aan.

Bevestigen van het bedieningspaneel

• Microsoft en Windows Media zijn ofwel geregistreerde handelsmerken of handelsmerken van Microsoft Corporation in de Verenigde Staten en/of andere landen.
• iPod is een handelsmerk van Apple Inc., geregistreerd in de V.S. en andere landen.
• Het woord Bluetooth en de bijbehorende markeringen en logo's zijn eigendom van Bluetooth SIG, Inc. en Victor Company of Japan, Limited (JVC) gebruikt deze onder licentie. Overige handelsmerken en namen zijn eigendom van de overeenkomende eigenaren.

Oplossen van problemen

Problemen zijn niet altijd van serieuze aard. Controleer de volgende punten alvorens een onderhoudscentrum te raadplegen.

Symptomen Oplossingen/Oorzaken

Algemeen	• Geen geluid via de luidsprekers. • Stel het volume op het optimale niveau in.• Controleer de snoeren en verbindingen.
	• Receiver werkt helemaal niet. Stel de receiver terug (zie bladzijde 3).
FM/AM	• SSM automatisch vastleggen werkt niet. Leg de zenders handmatig vast.
	• Statische ruis tijdens het luisteren naar de radio.	Sluit de antenne goed aan.
Discweergave	• Disc kan niet worden afgespeeld. Plaats de disc juist.
	• CD-R/CD-RW kan niet worden afgespeeld.• Overslaan van fragmenten op de CD-R/CD-RW is onmogelijk.	• Plaats een afgeronde CD-R/CD-RW.• Rond de CD-R/CD-RW af met de voor opname gebruikte apparatuur.
	• Disc kan niet worden afgespeeld en niet worden uitgeworpen.	• Ontgrendel de disc (zie bladzijde 11).• Werp de disc geforceerd uit (zie bladzijde 3).
	• Geluid van disc wordt soms onderbroken. • Stop de weergave wanneer u over zeer slechte wegen rijdt.• Verander van disc.• Controleer de snoeren en verbindingen.
	• “NO DISC” verschijnt op het display.• “PLEASE” en “EJECT” worden afwisselend op het display getoond.	Plaats een afspeelbare disc in de lade.
MP3/WMA-weergave	• Disc kan niet worden afgespeeld. • Gebruik een disc waarop MP3-/WMA-fragmenten zijn vastgelegd die met het aan ISO 9660 Level 1, Level 2, Romeo of Joliet overeenkomende formaat voldoen.• Voeg de <.mp3> of <.wma> extensiecode achter de bestandsnaam toe.
	• U hoort ruis. Ga naar een ander fragment of verander van disc. (Voeg de <.mp3> of <.wma> extensiecode niet toeaan andere fragmenten dan MP3/WMA.)
	• Een langere afleestijd is vereist (“READING” blijft op het display knipperen).	Gebruik niet te veel niveau’s en mappen.

Vervolg op de volgende bladzijde

SymptomenOplossingen/Oorzaken

MP3/WMA-weergave	• Fragmenten worden niet in de gewenste volgorde afgespeeld.	De weergavevolgorde werd bepaald bij het opnemen van de bestanden.
	• Verstreken tijd is niet correct. Dit gebeurt somstijdens weergave. Dit wordt veroorzaakt door hoe de fragmenten op de disc zijn opgenomen.
	• Juiste tekens worden niet getoond (bijv. albumnaam).	Dit toestel kan uitsluitend letters (hoofdletters), cijfers en een beperkt aantal symbolen tonen.
Bluetooth*	• Bluetooth apparatuur herkent het toestel niet Het toestel kan tegelijkertijd slechts met één Bluetooth mobiele telefoon en één Bluetooth audio-apparaat worden verbonden.Wanneer een apparaat is verbonden, kan dit toestel niet door een ander apparaat worden herkend. Ontkoppel het huidige verbonden apparaat en zoek opnieuw.
	• Toestel herkent de Bluetooth apparatuur niet.	• Controleer de Bluetooth instelling van het apparaat.Zoek met de Bluetooth apparatuur. Nadat de apparatuur het toestel heeft herkend, kiest u “OPEN” met het toestel om de apparatuur te verbinden. (Zie bladzijde 16.)
	• Toestel kan niet aan Bluetooth apparatuur worden gekoppeld.	• Voer dezelfde PIN-code voor het toestel en het gewenste apparaat in.Kies de naam van het apparaat in “SPECIAL” en probeer vervolgens opnieuw. (Zie bladzijde 17.)• Probeer het Bluetooth apparaat te koppelen/verbinden.
	• Echo of ruis. Verander de positie van de microfoon.
	• Kwaliteit van het geluid van de telefoon is slecht.	• Zorg dat de afstand tussen het toestel en de Bluetooth mobiele telefoon korter is.Rijd de auto naar een plaats waar de signaalontvangst beter is.
	• Geluid wordt onderbroken tijdens weergave van een Bluetooth audiospeler.	• Zorg dat de afstand tussen het toestel en de Bluetooth audiospeler korter is.Ontkoppel de voor “BT-PHONE” verbonden apparatuur.Schakel het toestel vervolgens even uit en dan weer in.(Indien het geluid nog niet wordt hersteld,) verbind de speler opnieuw.
	• Verbonden audiospeler kan niet worden bediend.	Controleer of de verbonden audiospeler geschikt is voor AVRCP (Audio Video Remote Control Profile).

* Zie tevens de bij de Bluetooth adapter geleverde aanwijzingen voor details aangaande Bluetooth bediening.

Symptomen Oplossingen/Oorzaken

CD-wisselaar	“NO DISC” verschijnt op het display. Plaats een disc in het magazijn.
	“NO MAGAZINE” verschijnt op het display. Plaats het magazijn.
	“RESET 8” verschijnt op het display. Verbind deze receiver en de CD-wisselaar op de juiste manier en druk op de terugsteltoets van de CD-wisselaar.
	“RESET 1” – “RESET 7” verschijnt op het display.	Druk op de terugsteltoets van de CD-wisselaar.
	CD-wisselaar werkt helemaal niet. Stel de receiver terug (zie bladzijde 3).
DAB	“noSIGNAL” verschijnt op het display. Ga naar een plaats waar de signalen sterker zijn.
	“RESET 8” verschijnt op het display. Verbind dit toestel en de DAB-tuner juist en stel het toestel terug (zie bladzijde 3).
	“ANTENNA NG” verschijnt op het display. Controleer de snoeren en verbindingen.
	DAB-tuner werkt helemaal niet. Verbind dit toestel en de DAB-tuner opnieuw op de juiste wijze en stel het toestel terug (zie bladzijde 3).
iPod weergave	De iPod kan niet worden ingeschakeld of werkt niet.	Controleer de aansluitkabel en de verbinding.Update de firmware-versie.Laad de batterij op.
	Geluid is vervormd. Schakel de equalizer van het toestel of van de iPod uit.
	“NO IPOD” verschijnt op het display. Controleer de aansluitkabel en de verbinding.Laad de batterij op.
	Weergave stopt. De hoofdtelefoon werd tijdens weergave ontkoppeld.Start de weergave opnieuw met gebruik van het bedieningspaneel (zie bladzijde 22).
	Geen geluid nadat een iPod nano werd aangesloten.	Ontkoppel de hoofdtelefoon van de iPod nano.Update de firmware-versie van de iPod nano.
	“NO FILE” verschijnt op het display. Er zijn geen fragmenten opgeslagen. Importeer fragmenten naar de iPod.
	“RESET 1” – “RESET 7” verschijnt op het display.	Ontkoppel de adapter van zowel het toestel als de iPod.Sluit vervolgens weer aan.
	“RESET 8” verschijnt op het display. Controleer de verbinding tussen de adapter en dit toestel.
	Regelaars van de iPod werken niet na het ontkoppelen van dit toestel.	Stel de iPod terug.

Technische gegevens

AUDIOVERSTERKER-GEDEELTE
Maximaal uitgangsvermogen: Voor en Achter: 50 W per kanaal
Doorlopend uitgangsvermogen (RMS):	Voor en Achter: 19 W per kanaal in 4 Ω, 40 Hz t/m 20 000 Hz met niet meer dan 0,8% totale harmonische vervorming.
Lastimpedantie: 4 Ω (4 Ω t/m 8 Ω toelaatbaar)
Bereik voor tonen: Lage tonen: ±12 dB bij 60 Hz
		Midden: ±12 dB bij 1 kHz
		Hoge tonen: ±12 dB bij 7,5 kHz
Frequentierespons: 40 Hz t/m 20 000 Hz
Signaal-tot-ruis ratio: 70 dB
Lijnuitgangsniveau/impedantie: 2,5 V/20 kΩ belasting (volledige schaal)
Uitgangsimpedantie: 1 kΩ
Subwoofer-uitgangsniveau/impedantie: 2,5 V/20 kΩ belasting (volledige schaal)
Overige aansluiting: Aansluiting voor CD-wisselaar, AUX (extra) ingangsaansluiting, Stuur-afstandsbediening ingangen

TUNER-GEDEELTE
Frequentiebereik: FM: 87,5 MHz t/m 108,0 MHz
		AM: (MG) 522 kHz t/m 1620 kHz (LG) 144 kHz t/m 279 kHz
FM-tuner:	Bruikbare gevoeligheid:	11,3 dBf (1,0 μV/75 Ω)
	50 dB Quieting gevoeligheid:	16,3 dBf (1,8 μV/75 Ω)
	Alternatieve kanaalgevoeligheid (400 kHz):	65 dB
	Frequentierespons:	40 Hz t/m 15 000 Hz
	Stereoscheiding:	30 dB
MG-tuner:	Gevoeligheid/ Selectiviteit:	20 μV/35 dB
LG-tuner:	Gevoeligheid:	50 μV

CD-SPELER-GEDEELTE
Type: Compactdisc-speler
Signalaftastsysteem: Contactloos optische aftasting (ha fgeleider-laser)
Aantal kanalen: 2 kanalen (stereo)
Frequentierespons: 5 Hz t/m 20 000 Hz
Dynamisch bereik: 96 dB
Signaal-tot-ruis ratio: 98 dB
Wow en flutter: Lager dan meetbare limiet
MP3-decoderingsformaat: (MPEG1/2 Audio Layer 3) Max. bitwaarde: 320 kbps
WMA (Windows Media® Audio) decoderingsformaat: Max. bitwaarde: 320 kbps

ALGEMEEN
Stroomvereisten: Bedrijfs	voltage: 14,4 V gelijkstroom (11	V t/m 16 V toelaatbaar)
Aarding: Negatieve aarding
Toelaatbare bedrijfstemperatuur: 0°C t/m +40°C
Afmetingen(B x H x D): (bij benadering)	Installatie-afmetingen: 182 mm	× 52 mm × 160 mm
	Paneel-afmetingen: 188 mm ×	58 mm × 13 mm
Gewicht:		1,4 kg (exclusief accessoires)

Ontwerp en technische gegevens zijn zonder voorafgaande kennisgeving wijzigbaar.

Hebt u PROBLEMEN met de bediening?

Stel het apparaat terug

Zie de pagina met de paragraaf Het apparaat terugstellen

Dit apparaat voldoet aan de geldende Europese normen en richtlijnen inzake elektromagnetische compatibiliteit en elektrische veiligheid.

De Europese vertegenwoordiger van Victor Company of Japan, Limited is:

JVC Technology Centre Europe GmbH

Postfach 10 05 52

61145 Friedberg

Duitsland

Bästa kund!
