Producttype	Vaatwasser, volledig inbouw
Merk	AEG
Model	F54760
Energie-efficiëntieklasse	A+
Geluidsniveau	49 dB(A)
Capaciteit	12 couverts
Aantal programma's	7
Programma's	Intensief, Eco, Automatisch, Snel, Glasbeschermd, Voorspoelen, Spoelen
Afmetingen (H x B x D)	81,5 x 59,8 x 55,0 cm
Gewicht	43 kg
Aansluitwaarde	2200 W
Spanning	220-240 V, 50 Hz
Waterdruk	0,04-1,0 MPa
Wateraansluiting	Koud water
AquaStop	Ja
Kinderbeveiliging	Ja
Startuitstel	Ja, tot 24 uur
Besteklade	Ja
Display	LED
Binnenverlichting	Ja
Filter	Microfilter, reinigbaar
Sproeiarmen	2 stuks, verwijderbaar
Veiligheid	AquaStop, overloopbeveiliging, kinderbeveiliging
Onderhoud	Filter elke 2 weken, sproeiarmen maandelijks reinigen
Reserveonderdelen	Filter, sproeiarmen, servieskorven, zoutdeksel

Veelgestelde vragen - F54760 AEG

Hoe reinig ik het filter van de vaatwasser?

Draai het grove filter tegen de klok in, til het eruit en reinig het onder stromend water. Het microfilter kan ook worden verwijderd en gereinigd. Filter regelmatig reinigen voor optimale resultaten.

Waarom spoelt de machine niet goed?

Mogelijke oorzaken: verstopte sproeiarmen, vervuild filter, verkeerde belading, te weinig zout of glansspoelmiddel. Controleer filter en sproeiarmen.

Wat betekent de foutcode 'E15'?

E15 duidt op een waterprobleem, b.v. watertoevoer langer dan 10 minuten. Controleer de waterkraan, de toevoerslang en het filter.

Hoe stel ik de waterhardheid in?

Druk de knop 3 seconden in tot de indicator knippert, kies dan met de toetsen de hardheidsgraad (van 1 tot 7). Haal de hardheid van uw water bij het plaatselijke waterbedrijf.

Hoe wijzig ik de dosering van glansspoelmiddel?

Draai de doseerregelaar in het glansspoelmiddelvak naar de gewenste stand (1-6). Hogere stand voor meer glansspoelmiddel bij hard water.

Hoe activeer ik de kinderbeveiliging?

Houd de toetsen 'Start' en 'Doel' tegelijkertijd ingedrukt totdat er een slot in het display verschijnt. Herhaal om te deactiveren.

Welke programma's zijn beschikbaar?

Dit model biedt Intensief, Eco, Automatisch, Snel, Glasbeschermd en Voorspoelen. Kies het juiste programma op basis van de vervuilingsgraad.

Hoe verwijder ik kalkaanslag?

Gebruik een in de handel verkrijgbare vaatwasserontkalker. Doe het middel in het zoutvak (leeg) en start een 65°C programma zonder servies.

Waarom blijft mijn servies nat?

Meestal komt het door te weinig glansspoelmiddel of een verkeerde dosering. Ook de droogfase kan verstoord zijn. Controleer het glansspoelmiddelniveau en of de deur tijdens het drogen wordt geopend.

Hoe vervang ik de sproeiarm?

Draai de moer of de grendel boven aan de sproeiarm los, til hem eraf en plaats een nieuwe arm. Let op de juiste uitlijning.

GEBRUIKSAANWIJZING F54760 AEG

Gebruiksaanwijzing Afwasmachine

Wij danken u voor uw keuze voor een van onze producten van hoogwaardige kwaliteit.

Lees deze gebruiksaanwijzing alstublieft zorgvuldig door, zo kunt u zeker zijn van optimale en professionele prestaties van uw apparaat. De handleiding zal u in staat stellen om alle processen perfect en op de meest efficiënte wijze te laten verlopen. Wij adviseren u deze handleiding op een veilige plaats te bewaren, dan kunt u hem te allen tijde raadplegen. Geef deze handleiding ook aan een eventuele toekomstige eigenaar van het apparaat.

Wij wensen u veel plezier met uw nieuwe apparaat.

Inhoud

Bedieningshandleiding

Veiligheidsinformatie
Correct gebruik 31
Algemene veiligheid 31
De veiligheid van kinderen 31
Installatie 32
Beschrijving van het product
Bedieningspaneel
Functietoetsen 34
Instelmodus 34
Het eerste gebruik
De waterontharder instellen
Handmatig instellen 36
Elektronisch instellen 36
Gebruik van zout voor de vaatwasser
Gebruik van glansspoelmiddel	37
De glansmiddeldosering instellen	38
Dagelijks gebruik	39
De vaatwasser inruimen	39
Het onderrek	40
De bestekmand	41
Het bovenrek	41
De hoogte van het bovenrek aanpassen	42
Gebruik van vaatwasmiddelen	43
Afwasmiddel doseren	43
De Multi-tabfunctie	44
In- of uitschakelen van de Multitab - functie	44
Wasprogramma's	45

Een wasprogramma selecteren en starten
31	46
De vaatwasser uitruimen	47
Onderhoud en reiniging	48
De filters reinigen	48
De sproeiarmen reinigen	49
Buitenkant reinigen	49
De binnenkant van de machine reinigen	49
Als de afwasmachine langere tijd niet wordt gebruikt	49
Voorzorgsmaatregelen bij vorst	49
De machine verplaatsen	50
Problemen oplossen	50
Technische gegevens	52
Aanwijzingen voor testinstituten	52
Montage-instructies	53
Montage	53
Bevestiging onder een aanrecht (keukenblad of gootsteen)	54
Waterpas installatie	54
Aansluiting aan de waterleiding	55
Wateraansluitingen	55
Watertoevoerslang met veiligheidsklep	55
Aansluiting waterafvoerslang	56
Aansluiting aan het elektriciteitsnet	57
Milieubescherming	57
Verpakkingsmateriaal	57

Bedieningshandleiding

Veiligheidsinformatie

In het belang van uw veiligheid en om een correct gebruik te kunnen waarborgen is het van belang dat u, alvorens het apparaat te installeren en in gebruik te nemen, deze gebruiksaanwijzing, inclusief de tips en waarschuwingen, grondig doorleest. Om onnodige vergissingen en ongevallen te voorkomen is het belangrijk te waarborgen dat alle mensen die het apparaat gebruiken, volledig bekend zijn met de werking ervan en de veiligheidsvoorzieningen. Bewaar deze instructies en zorg ervoor dat zij bij het apparaat blijven als het wordt verplaatst of verkocht, zodat iedereen die het apparaat gedurende zijn hele levensduur gebruikt, naar behoren is geïnformeerd over het gebruik en de veiligheid van het apparaat.

Correct gebruik

• Deze afwasmachine is uitsluitend bedoeld voor het reinigen van huishoudelijke gebruiksvoorwerpen die geschikt zijn voor reiniging in een afwasmachine.
• Doe geen oplosmiddelen in de afwasmachine. Dit kan een explosie veroorzaken.
• Messen en andere voorwerpen met scherpe punten moeten met de punt naar beneden in de bestekmand worden geplaatst of horizontaal in het bovenrek worden gelegd.
• Gebruik alleen producten (afwasmiddel, zout en glansmiddel) die geschikt zijn voor afwasmachines.
• Open de deur niet als het apparaat in werking is; er kan hete stoom ontsnappen.
• Neem geen serviesgoed uit de afwasmachine voordat het afwasprogramma is afgelopen.
• Trek na het gebruik de stekker uit het stopcontact en draai de waterkraan dicht.
• Dit product mag alleen worden onderhouden door een daartoe bevoegde servicemonteur en er dient alleen gebruik te worden gemaakt van originele reserveonderdelen.
• Onder geen voorwaarde moet u proberen de afwasmachine zelf te repareren. Reparaties die worden uitgevoerd door onervaren personen veroorzaken letsel of storingen. Raadpleeg ELECTROLUX Service. Sta te allen tijde op het gebruik van originele reserveonderdelen.

Algemene veiligheid

• Afwasmiddelen kunnen chemische brandwonden veroorzaken aan de ogen, de mond en de keel. Deze kunnen levensbedreigend zijn! Houd u aan de veiligheidsinstructies van de afwasmiddelfabrikant.
• Het water in uw afwasmachine is geen drinkwater. Resten van afwasmiddel kunnen nog in de machine aanwezig zijn.
• Zorg ervoor dat de deur van de afwasmachine altijd gesloten is als het apparaat niet wordt in- of uitgeruimd. Zo voorkomt u dat iemand over de open deur struikelt en zich bezeert.
• Ga niet op de open deur zitten of staan.

De veiligheid van kinderen

- Dit apparaat is bestemd voor gebruik door volwassenen. Laat kinderen de afwasmachine niet zonder toezicht gebruiken.

• Houd alle verpakkingsmateriaal buiten het bereik van kinderen. Gevaar voor verstikking.
• Bewaar alle afwasmiddelen op een veilige plaats buiten het bereik van kinderen.
• Houd kinderen uit de buurt van de afwasmachine als de deur open staat.

Installatie

• Controleer uw afwasmachine op eventuele transportschade. Sluit nooit een beschadigde machine aan. Neem contact op met uw leverancier als de machine beschadigd is.
• Alle verpakkingsmaterialen moeten verwijderd worden voordat u het apparaat in gebruik neemt.
• Alle elektrische en loodgieterswerkzaamheden die nodig zijn voor de installatie van dit apparaat moeten worden uitgevoerd door een gekwalificeerd en competent persoon.
• Om veiligheidsredenen is het gevaarlijk wijzigingen aan te brengen in de specificaties of dit product op enigerlei wijze te modificeren.
• Gebruik de afwasmachine nooit als het aansluitsnoer of de waterslangen beschadigd zijn; of als het bedieningspaneel, het werkblad of de plint zodanig beschadigd zijn dat het inwendige van de machine vrij toegankelijk is. Raadpleeg ELECTROLUX Service om gevaarlijke situaties te voorkomen.
• In de behuizing van de afwasmachine mogen geen gaten worden geboord ter voorkoming van schade aan hydraulische en elektrische onderdelen.

WAARSCHUWING!

Voor de aansluiting van elektriciteit en water dienen de instructies in de desbetreffende paragrafen nauwgezet te worden opgevolgd.

Beschrijving van het product

2 Aanpassen van de instelling van de waterhardheid 3 Zoutreservoir 4 Afwasmiddeldoseerbakje 5 Glansmiddeldoseerbakje 6 typeplaatje 7 Filters 8 Dnderste sproeiarm 9 Bovenste sproeiarm 10 Bovenblad

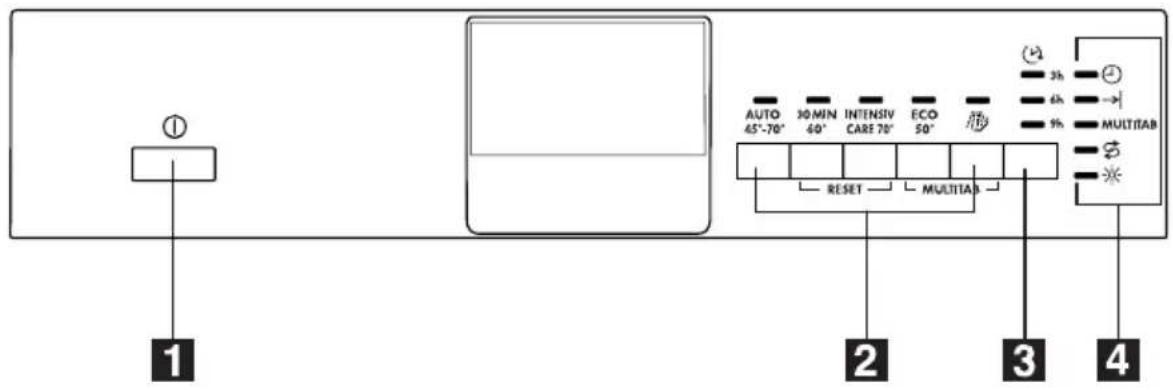

Bedieningspaneel

1 Aan-/uit-toets 2 Programmakeuzetoetsen 3 foets uitgestelde start 4 Controlelampjes 5 Functietoetsen

Controlelampjes
Programma bezig	Gaat branden als er een afwasprogramma is ingesteld en blijft gedurende de hele duur van het wasprogramma branden.
Einde programma	Gaat branden als een afwasprogramma is afge- lopen. Heeft ook andere visuele signalerings- functies zoals:- het instellen van de waterontharder- activering/deactivering van de glansmiddel- dosering- melding van een alarm als gevolg van storing van de machine
MULTITAB Geeft het activeren/deactiveren aan van de Mul- titab-functie (zie Multitab-functie)
Zout	Gaat branden als het speciale zout op is. 1)
Glansmiddel	Gaat branden als het glansmiddel op is. 1)

1) De controlelampjes voor zout en glansmiddel branden nooit als een afwasprogramma bezig is, zelfs niet als bijvullen van zout en/of glansmiddel noodzakelijk is.

Functietoetsen

De volgende functies kunnen met behulp van deze toetsen worden geprogrammeerd:

• het instellen van de waterontharder,
• een lopend programma annuleren,
• inschakelen/uitschakelen van de spoelmiddelafgifte wanneer de Multitab functie actief is.

Instelmodus

De machine is in de instelmodus als alle programmalampjes branden.

Vergeet nooit dat bij het uitvoeren van handelingen zoals:

• het kiezen van een afwasprogramma
• het instellen van de waterontharder
• activeren/deactiveren van de MULTITAB functie
• het in-/uitschakelen van de glansmiddeldosering de machine in de instelmodus MOET staan.

Als een lampje van de programmatoetsen gaat branden, is het laatst uitgevoerde programma nog steeds ingesteld.

Om in dit geval terug te keren naar de instelmodus moet het programma worden geannuleerd.

Om een ingesteld programma of een lopend programma te annuleren: Druk gelijktijdig op de twee RESET toetsen (B en C) en houd ze ingedrukt tot alle lampjes van de programmatoetsen branden. Het programma is geannuleerd en de machine staat nu in de instelmodus.

Het eerste gebruik

Voordat u uw afwasmachine in gebruik neemt:

• Zorg ervoor dat de elektrische aansluiting en de wateraansluiting voldoen aan de installatie-instructies.
• Verwijder alle verpakkingsmaterialen uit de binnenkant van het apparaat.
• De waterontharder instellen.
• Giet 1 liter water in het zoutreservoir en vul het reservoir vervolgens met regenereerzout. Vul het glansmiddeldoseerbakje.

Als u gebruik wilt maken van gecombineerde afwasmiddelblokjes zoals: "3 in 1", "4 in 1", "5 in 1" enz., dient u de multi-tab-functie (zie "Multi-tab-functie") in te stellen.

De waterontharder instellen.

De afwasmachine is uitgerust met een waterontharder die is ontworpen om mineralen en zouten uit het leidingwater te verwijderen die een schadelijk of negatief effect zouden hebben op de werking van het apparaat.

Hoe hoger het gehalte van deze mineralen en zouten is, des te harder is het water. De hardheid van water wordt gemeten in equivalente eenheden, Duitse hardheid (°dH), Franse hardheid (°TH) en mmol/l (millimol per liter - internationale eenheid voor de hardheid van water).

De ontharder moet worden ingesteld in overeenstemming met de hardheid van het water in uw omgeving. Uw waterleidingbedrijf kan u informeren over de hardheid van het water in uw woonplaats.

De waterontharder moet op beide manieren worden ingesteld: handmatig, met behulp van de waterhardheidstoets en elektronisch.

Waterhardheid Aanpassen van de waterhard-heidsinstelling					Gebruik van zout
°dH	°TH	mmol/l	handmatig	elektronisch
51 - 70	91 - 125	9,1 - 12,5	2	niveau 10	ja
43 - 50	76 - 90	7,6 - 8,9	2	niveau 9	ja
37 - 42	65 - 75	6,5 - 7,5	2	niveau 8	ja
29 - 36	51 - 64	5,1 - 6,4	2	niveau 7	ja
23 - 28	40 - 50	4,0 - 5,0	2	niveau 6	ja
19 - 22	33 - 39	3,3 - 3,9	2	niveau 5	ja
15 - 18	26 - 32	2,6 - 3,2	1	niveau 4	ja
11 - 14	19 - 25	1,9 - 2,5	1	niveau 3	ja
4 - 10	7 - 18	0,7 - 1,8	1	niveau 2	ja
< 4	< 7	< 0,7	1	niveau 1	nee

Handmatig instellen.

De afwasmachine wordt in de fabriek ingesteld op stand 2.

1. Open de deur van de afwasmachine.
2. Neem het onderrek uit de afwasmachine.
3. Zet de waterhardheidstoets in stand 1 of 2 (zie tabel).
4. Plaats het onderrek terug.

De afwasmachine is in de fabriek ingesteld op stand 5.

1. Druk op de toets. De afwasmachine moet in de instelmodus staan.
2. Druk tegelijkertijd op de toetsen B en C en houd deze ingedrukt totdat de lampjes van de toetsen A, B en C beginnen te knipperen.
3. Druk op toets A, de controlelampjes van toets B en C gaan uit terwijl het controlelampje van toets A blijft knipperen. Tegelijkertijd begint het controlelampje Einde programma te knipperen. Het huidige niveau wordt aangegeven door het aantal keren dat het controlelampje Einde programma (zie figuur) knippert en een onderbreking van enkele seconden.

Voorbeelden:

5 keer knipperen, pauze, 5 keer knipperen, pauze = niveau 5

1. Om het niveau te wijzigen dient u de toets A in te drukken. Elke keer dat deze toets wordt ingedrukt, wordt het niveau gewijzigd. (Zie de tabel voor de selectie van het nieuwe niveau).

Voorbeelden: Als het huidige niveau 5 is, wordt door toets A één keer in te drukken, niveau 6 geselecteerd. Als het huidige niveau 10 is, wordt door toets A één keer in te drukken, niveau 1 geselecteerd.

1. Schakel om de bewerking vast te leggen de afwasmachine uit door op de aan-/uit-toets te drukken.

Gebruik van zout voor de vaatwasser

WAARSCHUWING!

Gebruik alleen zout dat specifiek is bestemd voor gebruik in afwasmachines. Alle andere soorten zout die niet specifiek zijn ontwikkeld voor gebruik in een afwasmachine, in het bijzonder tafelzout, zullen schade toebrengen aan de waterontharder. Vul alleen zout bij vlak voordat u een van de volledige afwasprogramma's gaat starten. Hiermee wordt voorkomen dat gemorste zoutkorrels of zout water enige tijd op de bodem van de machine achterblijven, hetgeen corrosie kan veroorzaken.

Vullen:

1. Open de deur, neem het onderrek uit de machine en schroef het deksel van het zoutreservoir los door het tegen de wijzers van de klok in te draaien.
2. Giet 1 liter water in het reservoir (dit is alleen nodig als de machine de eerste keer met zout wordt gevuld).
3. Giet met behulp van de bijgeleverde trechter zout in het reservoir totdat het vol is.
4. Plaats het deksel terug en zorg er voor dat er geen zoutresten achterblijven op de schroefdraad of op de pakking.
5. Draai het deksel goed vast door het met de klok mee te draaien tot de aanslag (u hoort een klik).

Maak u geen zorgen als er bij het vullen met zout water uit de vulopening stroomt, dit is heel normaal.

Het zoutcontrolelampje op het bedieningspaneel kan 2-6 uur blijven branden nadat het zout is bijgevuld, ervan uitgaande dat de afwasmachine ingeschakeld blijft. Als u gebruik maakt van zout dat minder snel oplost, kan dit nog langer duren. De werking van de machine wordt hierdoor niet beïnvloed.

Gebruik van glansspoelmiddel

WAARSCHUWING!

Gebruik alleen merkglansmiddelen voor afwasmachines.

Vul het glansmiddeldoseerbakje nooit met andere middelen (bijv. afwasmachinereinigingsmiddel, vloeibaar afwasmiddel). Dit zou het apparaat beschadigen.

Glansmiddel zorgt ervoor dat het serviesgoed grondig wordt gespoeld en vrij van vlekken en strepen opdroogt.

Glansmiddel wordt tijdens de laatste keer spoelen automatisch gedoseerd.

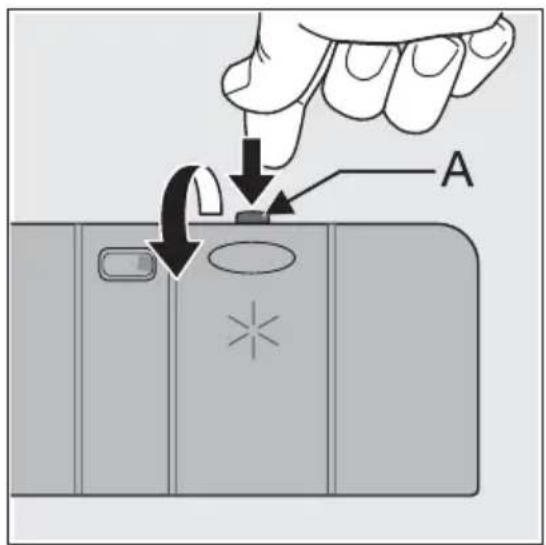

1. Open het reservoir door op de ontgrendelknop (A) te drukken.

1. Giet glansmiddel in het reservoir. Het maximale vulniveau wordt aangegeven door "max". Het doseerbakje bevat ongeveer 110 ml glansmiddel, voldoende voor tussen de 16 en 40 afwascycli, afhankelijk van de ingestelde dosering.
2. Zorg ervoor dat het deksel na het vullen goed wordt gesloten.

Neem eventueel bij het vullen gemorst glansmiddel op met een absorberende doek om de volgende keer als u een programma draait buitensporige schuimvorming te voorkomen.

De glansmiddeldosering instellen

Stel de dosering van het glansmiddel in overeenstemming met de bereikte eind- en droogresultaten in met behulp van de 6-standenschakelaar (stand 1 = minimumdosering, stand 6 = maximumdosering).

De dosering wordt in de fabriek ingesteld op stand 4.

Verhoog de dosering als er na afloop van het programma waterdruppels of kalkvlekken op het serviesgoed achterblijven.

Verlaag de dosering als er kleverige witachtige strepen op het serviesgoed achterblijven of een blauwzweem op glaswerk of op de lemmeten van messen.

- Controleer of het nodig is regenereerzout of glansmiddel bij te vullen.

- Plaats bestek en serviesgoed in de afwasmachine.

- Afwasmiddel doseren.

- Selecteer een programma dat geschikt is voor het bestek en het serviesgoed.

- Start het afwasprogramma.

De vaatwasser inruimen

Sponzen, huishoudtextiel en voorwerpen die water kunnen absorberen mogen niet in de afwasmachine worden gereinigd.

- Voordat u het serviesgoed in de machine plaatst, dient u:

- alle etensresten en vuil te verwijderen.

- Laat aangebakken etensresten in pannen eerst inweken.

- Let bij het plaatsen van serviesgoed en bestek op de volgende punten:

- Borden en bestek mogen de draaibeweging van de sproeiarmen niet belemmeren.

- Plaats holle voorwerpen zoals kopjes, glazen, pannen, enz. met de opening naar beneden zodat ze niet vol water lopen.

- Borden en bestek mogen niet in elkaar liggen of elkaar bedekken.

- Zorg er ter voorkoming van schade aan glaswerk voor dat glazen elkaar niet raken.

- Leg kleine voorwerpen in de bestekmand.

- Voorwerpen van kunststof en pannen met teflon hebben de neiging waterdruppels vast te houden; deze voorwerpen drogen niet zo goed als voorwerpen van porselein en staal.

- Lichte voorwerpen (kunststofbakjes enz.) moeten in het bovenrek worden geplaatst en zo worden neergezet dat ze niet kunnen bewegen.

Het volgende serviesgoed en bestek is voor reiniging in de afwasmachine

niet geschikt: in beperkte mate geschikt:

• bestek met houten, hoornen, porseleinen of parelmoeren handgrepen.
• voorwerpen van kunststof die niet hittebestendig zijn.
• ouder bestek met gelijmde onderdelen die niet hittebestendig zijn.
• gelijmd bestek of gelijmde borden.
• tinnen of koperen voorwerpen.
• glaswerk van loodkristal.
• gemakkelijk roestende stalen voorwerpen. • houtenschotels • voorwerpen gemaakt van synthetische vezels.
• Reinig aardewerk alleen in de afwasmachine als het door de fabrikant specifiek wordt gekenmerkt als afwasmachinebestendig.
• Geglazuurde dessins kunnen vervagen als ze vaak in de afwasmachine gewassen worden.
• Zilveren en aluminium hebben de neiging om tijdens het reinigen te verkleuren: etensresten, bijv. eiwit, eidooier en mosterd, veroorzaken op zilver vaak verkleuring en vlekken. Verwijder etensresten dan ook onmiddellijk van zilver, als dit niet meteen na gebruik wordt afgewassen.

Open de deur en schuif de rekken naar buiten om het serviesgoed te plaatsen.

Het onderrek

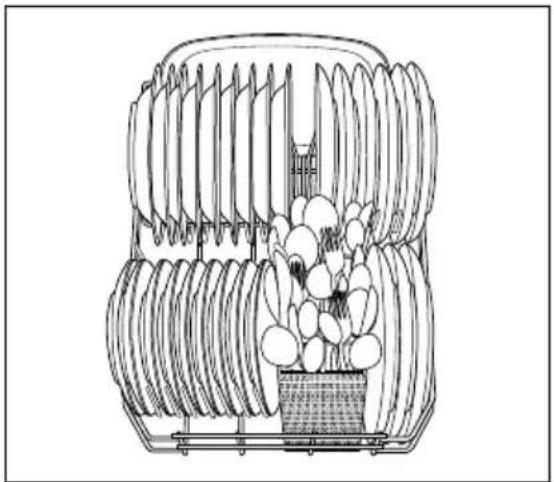

Het onderrek is geschikt voor steelpannen, deksels, borden, slakommen, bestek, enz.

Dekschalen en grote deksels moeten langs de rand van het rek worden gerangschikt om te garanderen dat de sproeiarmen vrij kunnen draaien.

Rechtop geplaatste lange messen zijn een potentieel gevaar. Lang en/of scherp snijgereedschap zoals bijvoorbeeld vleesmessen moeten horizontaal in het bovenrek worden gelegd. Pas op bij het plaatsen of uitnemen van scherpe voorwerpen zoals messen.

Opdat alle bestekdelen in de bestekmand door water worden omspoeld, moet u:

1. de roosterinzet op de bestekmand plaatsen.
2. vorken en lepels met de greep naar onderen in de bestekmand plaatsen. Voor groter kookgerei, zoals gardes, een helft van het bestekrooster weghalen.

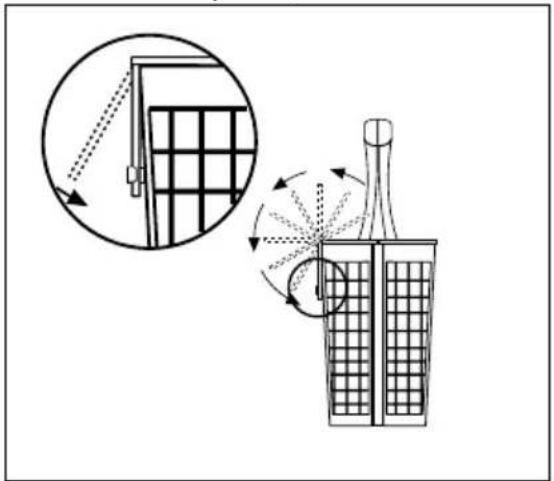

De bestekmand kan open gezet worden.

Zorg ervoor dat u beide delen van het handvat goed vastpakt als u de mand uit de afwasmachine haalt.

1. Leg de bestekmand op een tafel of een werkblad.
2. Doe het tweedelige handvat open.
3. Verwijder het bestek.

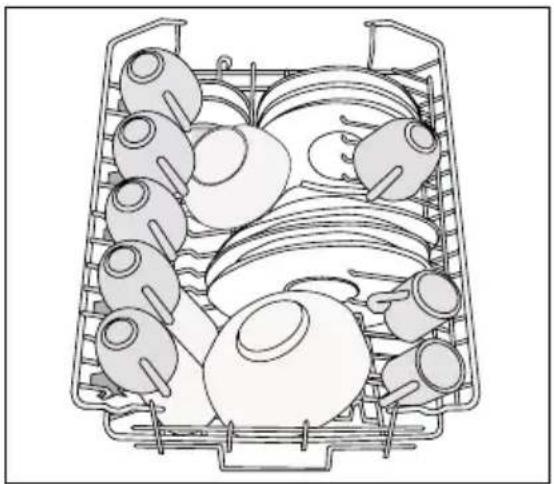

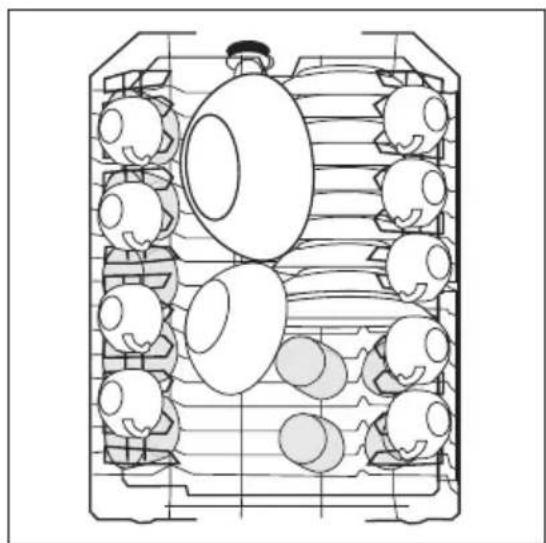

Het bovenrek is geschikt voor borden (dessertbordjes, schotels, etensborden met een diameter tot 24 cm), slakommen, kopjes en glazen.

Plaats voorwerpen zo op en onder de kopjesrekken dat het water alle oppervlakken kan bereiken.

Glazen met een lange voet kunnen ondersteboven in de kopjesrekken worden geplaatst. Voor hogere voorwerpen kunnen de kopjesrekken worden opgeklapt.

Glazen met een lange voet kunnen ondersteboven in de kopjesrekken worden geplaatst.

Voor hogere voorwerpen kunnen de kopjesrekken worden opgeklapt.

Controleer alvorens de deur te sluiten of de sproei-armen vrij kunnen ronddraaien.

De hoogte van het bovenrek aanpassen.

Als er zeer grote borden moeten worden afgewassen, kunt u deze in het onderrek plaatsen nadat u het bovenrek in zijn hoogste positie hebt geplaatst.

Maximale hoogte van borden in:
het bovenrek Onderrek
Met bovenrek in hoogste stand 20 cm 31 cm
Met bovenrek in laagste stand 24 cm 27 cm

Ga als volgt te werk om het bovenrek in zijn hoogste stand te zetten:

1. Trek de voorste vergrendelingen (A) van het bovenrek naar buiten en schuif het rek eruit.
2. Zet het rek terug in de hogere stand en zet de vergrendelingen (A) weer in hun oorspronkelijke stand.

Als het rek in de hoogste stand staat, kunt u geen gebruik maken van de kopjesrekken.

WAARSCHUWING!

Sluit na het vullen van het apparaat altijd de deur, want een open deur kan gevaarlijk zijn.

Gebruik van vaatwasmiddelen.

Gebruik uitsluitend afwasmiddelen die specifiek zijn bedoeld voor gebruik in afwasmachines.

Neem de aanbevelingen van de fabrikant voor dosering en bewaren op de verpakking van het afwasmiddel in acht.

Het gebruik van niet meer dan de juiste hoeveelheid afwasmiddel draagt bij aan minder milieuverontreiniging.

Afwasmiddel doseren

1. Open het deksel.

1. Vul het afwasmiddelbakje (1) met afwasmiddel. De markering geeft de doseerniveaus aan:

20 = ca. 20 g afwasmiddel

30 = ca. 30 g afwasmiddel.

1. Alle programma's met voorwas hebben een extra dosering afwasmiddel nodig (5/10 g) dat in het afwasmiddelbakje voor de voorwas (2) moet worden gedaan.

Deze dosering wordt gebruikt tijdens de voorwasfase.

1. Bij gebruik van afwasmiddeltabletten, het tablet in vakje (1) leggen

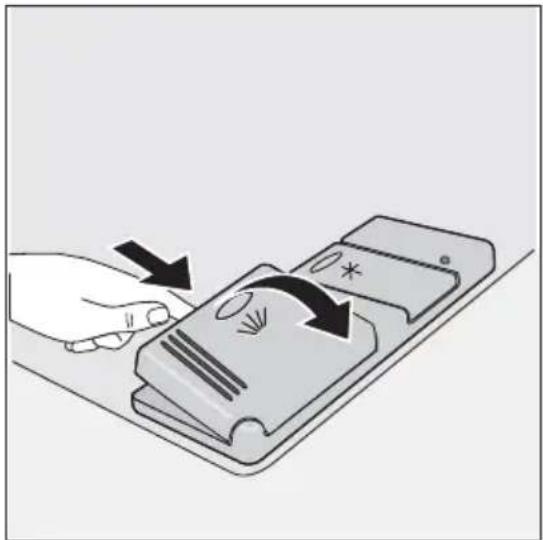

2. Sluit het deksel en druk totdat het op zijn plaats klikt.

Afwasmiddeltabletten

Afwasmiddeltabletten van verschillende fabrikanten lossen niet allemaal even snel op. Daarom bereiken bepaalde afwasmiddeltabletten tijdens korte programma's niet hun volledige reinigingswerking. Kies daarom bij het gebruik van afwasmiddeltabletten lange programma's, om ervoor te zorgen dat tabletresten volledig worden verwijderd.

Dit apparaat is uitgerust met de "Multitab-functie", die het gebruik van combitabletten "Multitab" mogelijk maakt.

Dit zijn producten met een gecombineerde reinigings-, glans- en zoutfunctie. Ook kunnen zij verschillende andere middelen bevatten afhankelijk van de soort tabletten die u kiest ("3 in 1", "4 in 1", "5 in 1" etc...).

Controleer of deze producten geschikt zijn voor uw waterhardheid. Zie de instructies van de fabrikant.

Deze functie kan worden geselecteerd in combinatie met alle programma's. Met de selectie van deze functie wordt de toevoer van glansmiddel en zout vanuit de desbetreffende reservoirs automatisch stopgezet en ook de controlelampjes voor zout en glansmiddel worden gedeactiveerd.

Selecteer de "Multitab-functie" alvorens een afwasprogramma te starten.

Als deze functie is geselecteerd (controlelampje brandt) blijft hij ook actief gedurende de volgende afwasprogramma's.

Bij gebruik van de "Multitab-functie" kan de duur van de cyclus veranderen.

Als het programma eenmaal draait, kan de "Multitab-functie" NIET meer veranderd worden.

Als u de "Multitab-functie" wilt uitschakelen, moet u eerst het ingestelde programma annuleren en vervolgens de "Multitab-functie" deactiveren.

In dat geval moet u opnieuw een programma (inclusief gewenste opties) instellen.

In- of uitschakelen van de Multitab-functie

Houd de beide Multitab-toetsen (D en E) ingedrukt, tot het controlelampje van de "Multitab-functie" gaat branden. Dit betekent dat de functie actief is.

Om de functie uit te schakelen dient u opnieuw deze toetsen in te drukken tot het desbetreffende controlelampje van de "Multitab-functie" uitgaat.

Als u niet tevreden bent over het droogresultaat adviseren wij u:

1. het glansmiddeldoseerbakje te vullen met glansmiddel.
2. de glansmiddeldosering te activeren.
3. de dosering van het glansmiddel in te stellen op stand 2.

- Het glansmiddeldosering kan alleen worden geactiveerd/gedeactiveerd als de "Multitabfunctie" is ingeschakeld.

Activering/deactivering van de glansmiddeldosering

1. Druk op de aan-/uit-toets. De afwasmachine moet in de instelmodus staan.
2. Druk tegelijkertijd op toetsen B en C, totdat de lampjes van toetsen A, B, en C beginnen te knipperen.
3. Druk op toets B, de lampjes van toetsen A en C gaan uit terwijl het lampje van toets B blijft knipperen: het controlelampje einde programma gaat branden, waarmee aangegeven wordt dat het glansmiddeldoseerbakje is geactiveerd.
4. Om de instelling te wijzigen nogmaals op toets B drukken, tot het controlelampje einde programma uit gaat.
5. Schakel om de bewerking vast te leggen de afwasmachine uit door op de aan-/uit-toets te drukken.

Als u besluit weer over te gaan op het gebruik van de standaardafwasmiddelen adviseren wij u:

1. Deactiveer de Multitab-functie.
2. het zoutreservoir en het glansmiddeldoseerbakje opnieuw te vullen.
3. Stel de waterhardheid in op de hoogste stand en laat 1 normaal afwasprogramma, zonder serviesgoed, draaien.
4. de waterhardheid in te stellen in overeenstemming met de hardheid van het water in uw omgeving.
5. De glansmiddeldosering in te stellen.

Wasprogramma's

Programma Mate van vervuiling	Soort servies- goed	Beschrijving programma					Verbruikswaarden 1)
		Voorwas	Hoofdwas	Tussentijdse spoelbeurt	Laatste spoelgang	Drogen	Duur (minuten)	Energie (kWh)	Water (liter)
AUTO 45° - 70°2)	Gemengd normaal en sterk ver- vuild	Serviesgoed, bestek, pot- ten en pan- nen	●	●	1/2x	●	●	80 - 125	0,8 - 1,3	10 - 19
30 MIN 60°3)	Licht ver- vuild	Serviesgoed en bestek		●		●		30	0,8	8
Programma Mate van vervuiling		Soort servies- goed	Beschrijving programma					Verbruikswaarden 1)
			Voorwas	Hoofdwas	Tussentijdse spoelbeurt	Laatste spoelgang	Drogen	Duur (minuten)	Energie (kWh)	Water (liter)
INTENSIV CA-RE 70°	Sterk ver- vuild	Serviesgoed, bestek, pot- ten en pan- nen	●	●	●	●	●	130 - 140	1,3 - 1,5	14 - 15
ECO 50° 4)	Normaal vervuild	Serviesgoed en bestek	●	●	●	●	●	160 - 170	0,8 - 0,9	12 - 13
	Alles Gedeeltelijke belading (la- ter op de dag verder te vul- len) 5)		●					12	0,1	4

1) De verbruikswaarden zijn bedoeld als richtlijn en zijn afhankelijk van de druk en de temperatuur van het water, maar ook van de variaties in de netspanning en de hoeveelheid serviesgoed.

2) Tijdens het afwasprogramma Auto wordt de hoeveelheid vuil op het serviesgoed bepaald door de troebelheid van het water. De programmaduur en het water- en energieverbruik kunnen variëren; dit hangt af van het feit of het apparaat geheel of gedeeltelijk is gevuld en of het servies licht of sterk is vervuild. De temperatuur van het water wordt automatisch ingesteld tussen 45° C en 70° C.

3) Ideaal voor gebruik bij een gedeeltelijk gevulde afwasautomaat. Dit is het perfecte dagelijkse programma, speciaal bedoeld voor een gezin bestaande uit 4 personen om alleen het serviesgoed van het ontbijt en het avondeten af te wassen.

4) Test programma voor testinstanties.

5) Voor dit programma hoeft geen afwasmiddel gebruikt te worden

Een wasprogramma selecteren en starten

Selecteer het afwasprogramma en de uitgestelde start met de deur enigszins geopend. De start van het programma of het aftellen voor de uitgestelde start begint pas nadat de deur is gesloten. Tot dat moment kunnen de instellingen nog worden gewijzigd.

1. Controleer of de rekken juist zijn geladen en of de sproeiarmen vrij kunnen draaien.
2. Controleer of de waterkraan is geopend.
3. Druk op de aan-/uit-toets: alle programmalampjes gaan branden (instelmodus).
4. Druk op de toets die correspondeert met het gewenste programma (zie tabel "afwasprogramma's"). Het controlelampje dat correspondeert met het geselecteerde programma gaat branden.

Sluit de deur van de afwasmachine, het programma start automatisch.

Het programma instellen en starten met "uitgestelde start"

1. Druk na het kiezen van het programma de toets uitgestelde start in, tot het overeenkomstige controlelampje van het gewenste aantal uren (3u, 6u of 9u) begint te knipperen.
2. Sluit de deur van de afwasmachine, het aftellen start automatisch.
3. Het aftellen vindt plaats in stappen van 3 uur.
4. Het openen van de deur onderbreekt het aftelproces.
5. Als de uitgestelde start is verstreken, start het programma automatisch.

De selectie van het afwasprogramma en de uitgestelde start kan ook plaatsvinden met de deur dicht. Onthoud dat u op deze wijze, als een programmatoets eenmaal is ingedrukt, u nog SLECHTS 3 seconden de gelegenheid hebt om een ander programma of een uitgestelde start te kiezen, waarna het gekozen programma automatisch zal starten.

De "uitgestelde start" en/of een afwasprogramma annuleren

• Om een lopend startuitstel te annuleren moet u de afwasmachine opnieuw instellen.
• Bij het annuleren van een uitgestelde start wordt ook het ingestelde afwasprogramma geannuleerd. In dit geval moet u het afwasprogramma opnieuw instellen. Als er een nieuw afwasprogramma moet worden gekozen, controleer dan of er afwasmiddel in het doseerbakje zit.

WAARSCHUWING!

Onderbreek of annuleer een lopend afwasprogramma ALLEEN als het absoluut noodzakelijk is. Let op! Als de deur wordt geopend kan hete stoom vrijkomen. Open de deur voorzichtig.

Een lopend afwasprogramma onderbreken:

• Open de deur van de afwasmachine; het programma stopt. Sluit de deur; het programma gaat verder waar het was onderbroken.
• Druk op de aan-/uit-toets, alle lampjes gaan uit. Druk opnieuw op de aan-/uit-toets; het programma gaat verder waar het was onderbroken.

Einde van het afwasprogramma

• De afwasmachine stopt automatisch.
• Het controlelampje einde programma gaat branden.
• Het controlelampje van het zojuist beëindigde programma blijft branden.
• Schakel de afwasmachine uit door op de aan-/uit-toets te drukken.
• Open de deur van de afwasmachine, laat hem op een kier staan en wacht een paar minuten voordat u het serviesgoed uit de machine haalt; dit zal dan al enigszins zijn afgekoeld en ook beter zijn gedroogd.

De vaatwasser uitruimen

• Hete borden zijn gevoelig voor stoten. Het is daarom raadzaam het serviesgoed eerst te laten afkoelen alvorens de machine uit te ruimen.
• Ruim eerst het onderrek en dan het bovenrek uit; hiermee voorkomt u dat er water van het bovenrek op het serviesgoed in het onderrek druppelt.
• Er kan water op de zijkanten en de deur van de afwasmachine ontstaan omdat roestvrij staal uiteindelijk koeler zal worden dan het serviesgoed.

LET OP!

Als het afwasprogramma is afgelopen is het raadzaam de stekker uit het stopcontact te trekken en de kraan dicht te draaien.

Onderhoud en reiniging

De filters reinigen

De filters moeten van tijd tot tijd worden gecontroleerd en gereinigd. Vuile filters beïnvloeden het afwasresultaat negatief.

WAARSCHUWING!

Zorg ervoor dat de machine is uitgeschakeld voordat de filters worden schoongemaakt.

1. Open de deur, neem het onderrek uit de machine.
2. Het filtersysteem van de afwasmachine bestaat uit een grof filter (A), een microfilter (B) en een plat filter. Ontgrendel het filtersysteem met behulp van de hendel op het microfilter.

1. Draai de greep ongeveer een kwartslag naar links en verwijder het filtersysteem.
2. Pak het grove filter (A) vast bij de greep en verwijder het microfilter (B).
3. Maak alle filters onder stromend water grondig schoon.

1. Verwijder het platte filter uit de bodem van het afwascompartiment en reinig het filter grondig aan beide kanten.
2. Plaats het platte filter terug in de bodem van het afwascompartiment en controleer of het filter goed op zijn plaats zit.
3. Plaats het grove filter (A) in het microfilter (B) en druk ze tegen elkaar.
4. Breng de filtercombinatie terug op zijn plaats en vergrendel het geheel door de hendel tot de aanslag met de wijzers van de klok mee te draaien. Let er bij deze pro-

cedure op dat het platte filter niet boven de bodem van het afwascompartiment uitsteekt.

WAARSCHUWING!

Gebruik de afwasmachine NOOIT zonder filters. Een onjuiste terugplaatsing en bevestiging van de filters heeft slechtere afwasresultaten tot gevolg en kan resulteren in schade aan het apparaat.

De sproeiarmen reinigen

Probeer NOOIT de sproeiarmen te verwijderen.

Als etensresten de openingen in de sproeiarmen hebben verstopt, verwijder deze dan met een cocktailprikker.

Buitenkant reinigen

Reinig de buitenoppervlakken van de machine en het bedieningspaneel met een vochtige zachte doek. Gebruik - indien nodig - alleen neutrale reinigingsmiddelen. Gebruik nooit schurende producten, schuursponsjes of oplosmiddelen (aceton, trichloorethyleen, enz.).

De binnenkant van de machine reinigen

Zorg ervoor dat de afdichtingsrubbers rondom de deur en het afwasmiddelbakje en glansmiddeldoseerbakje regelmatig met een vochtige doek worden gereinigd.

Wij adviseren eenmaal per 3 maanden een afwasprogramma voor ernstig vervuild serviesgoed te draaien met afwasmiddel, maar zonder serviesgoed.

Als de afwasmachine langere tijd niet wordt gebruikt

Als u de afwasmachine gedurende langere tijd niet gebruikt, adviseren wij u:

1. de stekker uit het stopcontact te trekken en de kraan dicht te draaien.
2. de deur op een kier te zetten om de vorming van onaangename geurtjes te voorkomen.
3. het inwendige van de machine leeg en schoon te houden.

Voorzorgsmaatregelen bij vorst

Zet de machine niet op een plaats waar de temperatuur lager is dan 0 °C. Als het toch niet anders kan, maak de machine leeg, sluit de deur, ontkoppel de watertoevoerleiding en laat deze leeglopen.

De machine verplaatsen

Als u de machine moet verplaatsen (bij verhuizing, enz.):

1. trek de stekker uit het stopcontact.
2. draai de waterkraan dicht.
3. verwijder de watertoevoer- en -afvoerslang.
4. trek de machine samen met de slangen naar voren. Vermijd kantelen van de machine tijdens het vervoer.

Problemen oplossen

De afwasmachine start niet of stopt als hij bezig is. Bepaalde problemen zijn het gevolg van een gebrek aan eenvoudig onderhoud of onoplettendheid en kunnen zonder de inschakeling van een monteur worden opgelost met behulp van de in de tabel hieronder beschreven aanwijzingen.

Zet de afwasmachine uit en voer de volgende voorgestelde corrigerende handelingen uit.

Storingscode en storing Mogelijke oorzaak en oplossing
Voortdurend knipperen van het controle-lampje programma bezig,1 keer knipperen van het controlelampje ein-de programma,De afwasmachine wordt niet gevuld met water.	De waterkraan is verstopt of aangezet met kalkaanslag.Maak de waterkraan schoon.De waterkraan is dicht. Draai de waterkraan open.Het filter (indien aanwezig) in de schroeffitting van de slang bij de waterinlaatklep is ver-stopt.Reinig het filter in de schroeffitting.De watertoevoerslang is niet juist geplaatst of is gebogen of geknikt.Controleer de aansluiting van de wateraf-voerslang.
Voortdurend knipperen van het controle-lampje programma bezig,2 keer knipperen van het controlelampje ein-de programma,Het afwaswater wordt niet afgevoerd.	De gootsteenafvoer is geblokkeerd.Ontstop de gootsteenafvoer.De waterafvoerslang is niet juist geplaatst of is gebogen of geknikt.Controleer de aansluiting van de wateraf-voerslang.
Voortdurend knipperen van het controle-lampje programma bezig,3 keer knipperen van het controlelampje ein-de programma,Anti-overstromingsinrichting is geactiveerd.	Draai de waterkraan dicht en neem contact op met onze service-afdeling.
Het programma begint niet. De deur van de afwasmachine is niet goed gesloten. Sluit de deur.De stekker zit niet in het stopcontact. Steek de stekker in het stopcontact.
	De zekering in de meterkast is doorgebrand.Vervang de zekering.Uitgestelde start is ingesteld.Annuleer de uitgestelde start als het servies-goed direct moet worden afgewassen.

Nadat u deze controles hebt uitgevoerd, schakelt u het apparaat in: Het programma gaat verder op het punt waar het was onderbroken.

Als de storing of storingscode zich opnieuw voordoet, dient u contact op te nemen met onze service-afdeling.

Voor andere, niet in de bovenstaande tabel beschreven storingscodes dient u ook contact op te nemen met onze service-afdeling, onder vermelding van het model (Mod.), product-nummer (PNC) en serienummer (S.N.).

Deze informatie is te vinden op het typeplaatje aan de zijkant van de deur van de afwas-machine.

Wij adviseren u deze nummers hier te noteren zodat u ze altijd bij de hand hebt:

Model : ....

Productnummer :....

Serienummer :....

Het afwasresultaat is niet bevredigend
De borden zijn niet schoon	Het verkeerde afwasprogramma is geselecteerd.Het serviesgoed is zo geplaatst dat het water niet alle delen van het oppervlak kan bereiken. De rekken moeten niet te vol worden geladen.De sproeiarmen kunnen niet vrij draaien als gevolg van een onjuiste plaatsing van het serviesgoed.De filters in de bodem van het afwascompartiment zijn vuil of onjuist geplaatst.Er is te weinig of geen afwasmiddel gebruikt.Als er kalkresten op het serviesgoed achterblijven; het zoutreservoir is leeg of de water-ontharder is op het onjuiste niveau ingesteld.De afvoerslang is niet correct aangesloten.Het deksel van het zoutreservoir is niet goed gesloten.
Het serviesgoed is nat en dof • Er is geen glansmiddel gebruikt.	Het glansmiddeldoseerbakje is leeg.
De glazen en borden vertonen strepen, melk-achtige vlekken of een blauwzweem	Verlaag de dosering van het glansmiddel.
Opgedroogde waterdruppels op glazen en bor-den	Verhoog de dosering van het glansmiddel.Het afwasmiddel kan de oorzaak zijn. Neem contact op met de consumentenlijn van de afwasmiddellenfabrikant.

Als het probleem na al deze controles aanhoudt, neem dan contact op met onze service-afdeling.

Technische gegevens

Afmetingen Breedte x Hoogte x Diepte (cm) 45 x 85 x 63
Elektrische aansluiting - Volta-ge - Totale vermogen - Zeke-ring	Informatie over de elektrische aansluiting is te vinden op het ty-peplaatje op de binnenrand van de deur van de afwasmachine
Leidingwaterdruk Minimaal - Maximaal (MPa) 0,05 - 0,8
Capaciteit Couverts 9
Max. gewicht kg 38

Aanwijzingen voor testinstituten

Het testen in overeenstemming met EN 60704 moet uitgevoerd worden met een volledig geladen apparaat en met gebruik van het testprogramma (zie "Wasprogramma's") Het testen in overeenstemming met EN 50242 moet worden uitgevoerd nadat het zoutreservoir en het glansmiddeldoseerbakje gevuld zijn met respectievelijk zout en glansmiddel en met gebruik van het testprogramma (zie "Wasprogramma's")

Volledige belading: 9 standaardcouverts

Hoeveelheid benodigd afwasmiddel: 5 g + 20 g (type B)

Instelling glansmiddel: stand 4 (type III)

Plaatsing onderrek, plaatsing bestekmand

Alle elektrotechnische en/of loodgieterswerkzaamheden die nodig zijn voor de installatie van het apparaat dienen te worden uitgevoerd door een erkend installateur.

Verwijder alle verpakkingsmaterialen alvorens de machine te plaatsen. Plaats de machine indien mogelijk naast een waterkraan en een afvoer.

Bevestiging onder een aanrecht (keukenblad of gootsteen)

Door het bovenblad van de machine te verwijderen, kunt u deze onder een nauw passende gootsteen of reeds aanwezig blad installeren, mits de afmetingen van de nis overeenkomen met die zoals in de afbeelding.

Ga als volgt te werk:

1. Verwijder het bovenblad van de machine door de beide achterste bevestigingsschroeven los te draaien. Trek het bovenblad naar voren en laat het uit de voorste gleuven glijden door het op te tillen.
2. Plaats de machine in de opening na met de stelvoetjes de juiste hoogte te hebben ingesteld.

Zorg er bij het op zijn plaats schuiven van de machine voor dat de watertoevoer- en afvoerslang niet worden geknikt of platgedrukt.

Tijdens alle werkzaamheden waarbij interne onderdelen toegankelijk zijn, dient de stekker uit het stopcontact te worden getrokken.

Zorg ervoor dat wanneer het apparaat eenmaal is geplaatst, de servicetechnicus er gemakkelijk bij kan voor eventuele reparaties.

Wanneer de vaatwasmachine later wordt gebruikt als een vrijstaand apparaat, dan moet het oorspronkelijke bovenblad weer bevestigd zijn.

De sokkel van vrijstaande apparaten is niet verstelbaar.

Waterpas installatie

Een machine die goed waterpas staat is essentieel voor een goede sluiting en afdichting van de deur. Als het apparaat goed waterpas staat, raakt de deur aan geen van de kanten de behuizing. Als de deur niet goed sluit, draai dan de stelvoetjes in of uit totdat de machine perfect waterpas staat.

Aansluiting aan de waterleiding

Wateraansluitingen

Dit apparaat kan worden aangesloten aan een heet (max. 60°) of koud water kraan.

Als de aansluiting is gemaakt op een heetwaterkraan, vermindert het energieverbruik aanzienlijk. Dit hangt echter af van hoe het hete water geproduceerd wordt. (We raden alternatieve energiebronnen aan die milieuvriendelijker zijn zoals bijv. zonne- en fotovoltaïsche panelen en eolische panelen).

Voor het tot stand brengen van de aansluiting zelf is de wartelmoer die aan de waterslang van de machine is bevestigd, geschikt voor montage op een leidinguiteinde van 3/4" gasdraad of op een speciale kraan met snelkoppeling zoals de Press-block.

De waterdruk moet zich binnen de grenzen bevinden zoals vermeld in de "Technische specificaties". Uw waterleidingbedrijf kan u informeren over de gemiddelde leidingwaterdruk in uw omgeving.

De watertoevoerslang mag tijdens het aansluiten niet zijn geknikt, worden platgedrukt of in de knoop zitten.

De afwasmachine is voorzien van een vul- en afvoerslang die afhankelijk van de installatie door middel van de sluitmoer naar links of naar rechts kunnen worden gedraaid.

De sluitmoer moet goed worden bevestigd om waterlekkage te voorkomen.

(Let op! NIET alle modellen afwasmachines hebben vul- en afvoerslangen die zijn uitgerust met een sluitmoer. In dit geval is deze voorziening niet mogelijk). Als de machine wordt aangesloten op nieuwe leidingen of op leidingen die lang niet zijn gebruikt, dient u het water enkele minuten te laten doorlopen alvorens de toevoerslang aan te sluiten.

Gebruik GEEN aansluitslangen die eerder voor een oude machine zijn gebruikt.

Dit apparaat is uitgerust met veiligheidsvoorzieningen die voorkomen dat het in de machine gebruikte water terugkeert in het drinkwatersysteem. Dit apparaat voldoet aan de van toepassing zijnde regelgeving voor loodgieterswerk.

Watertoevoerslang met veiligheidsklep

Na aansluiting van de dubbelwandige watertoevoerslang bevindt de veiligheidsklep zich bij de kraan. Daarom bevindt de watertoevoerslang zich alleen onder druk als het water loopt. Als de watertoevoerslang dan begint te lekken, sluit de veiligheidsklep het stromende water af.

Pas op als u de watertoevoerslang installeert:

• De elektriciteitskabel voor de veiligheidsklep bevindt zich in de dubbelwandige watertoevoerslang. Dompel de watertoevoerslang of de veiligheidsklep niet in water.
• Als de watertoevoerslang of de veiligheidsklep beschadigd raken, trek dan direct de stekker uit het stopcontact.
• Een watertoevoerslang met veiligheidsklep mag alleen worden vervangen door een specialist of door ELECTROLUX Service.

WAARSCHUWING!

Waarschuwing! Gevaarlijke spanning.

Aansluiting waterafvoerslang

Het uiteinde van de afvoerslang kan op de volgende manieren worden aangesloten:

1. Aan de gootsteenafvoer, met bevestiging tegen de onderkant van het werkoppervlak. Hiermee wordt voorkomen dat gootsteenwater de machine inloopt.
2. Aan een standpijp voorzien van een ventilatieopening, minimale binnendiameter 4 cm.

De afvalwateraansluiting moet zich op een hoogte bevinden van tussen de 30 cm (minimum) en 100 cm (maximum) vanaf de bodem van de afwasmachine.

De afvoerslang kan vanaf de afwasmachine naar links of naar rechts lopen.

Verzeker u ervan dat de slang niet gebogen is of platgedrukt wordt, aangezien dit de afvoer van water kan vertragen of in de weg staan.

De stop mag niet in de afvoer zitten als de machine water aan het afvoeren is, aangezien het water dan weer in de machine terug kan lopen.

Als u voor de afvoerslang een verlengstuk gebruikt, mag dit niet langer zijn dan 2 meter en de binnendiameter mag niet kleiner zijn dan de diameter van de meegeleverde slang.

Evenmin mag de binnendiameter van de voor de aansluitingen aan de afvoer gebruikte koppelingen kleiner zijn dan de diameter van de bijgeleverde slang.

Bij het aansluiten van de afvoerslang op een sifon onder de gootsteen moet het gehele plastic membraan (A) verwijderd worden. Indien niet het gehele membraan wordt verwijderd zullen zich op den duur voedseldeeltjes verzamelen die de afvoerslang van de afwasmachine kunnen verstoppen.

Onze apparaten worden geleverd met een veiligheidsvoorziening die ervoor zorgt dat vuil water niet terug kan lopen in de machine. Als uw gootsteenafvoer is voorzien van een geïntegreerde terugslagklep kan dit een goede waterafvoer van uw afwasmachine in de weg staan. Wij adviseren u dan ook de terugslagklep te verwijderen.

Om te voorkomen dat er lekkage optreedt na de installatie, moet u ervoor zorgen dat de waterkoppelingen stevig vast zitten.

Aansluiting aan het elektriciteitsnet

WAARSCHUWING!

Het apparaat moet volgens de veiligheidsvoorschriften worden geaard.

Alvorens het apparaat in gebruik te nemen dient u zich ervan te verzekeren dat de nominale spanning en het spanningstype op het typeplaatje in overeenstemming zijn met de net-spanning waarop de machine aangesloten gaat worden.

Ook de waarde van de zekering is te vinden op het typeplaatje.

Steek de stekker altijd in een correct geïnstalleerd schokbestendig stopcontact. Gebruik geen meervoudige stekkers, verloopstekkers en verlengkabels.

Hierdoor kan brandgevaar door oververhitting ontstaan.

Laat indien nodig de wandcontactdoos van de huisinstallatie verplaatsen. Neem contact op met onze service-afdeling als het aansluitsnoer moet worden vervangen.

De stekker moet na de installatie van het apparaat toegankelijk zijn.

Trek de stekker nooit aan het snoer uit het stopcontact. Trek altijd aan de stekker zelf.

De fabrikant kan niet aansprakelijk gesteld worden als boven genoemde veiligheidsmaatregelen niet in acht worden genomen.

Milieubescherming

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld, maar moet worden afgegeven bij een verzamelpunt waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de juiste manier wordt verwijderd, voorkomt u mogelijke negatieve gevolgen voor mens en milieu die zich zouden kunnen voordoen in geval van verkeerde afvalverwerking. Voor gedetailleerdere informatie over het recyclen van dit product, kunt u contact opnemen met de gemeente, de gemeentereiniging of de winkel waar u het product hebt gekocht.

Verpakkingsmateriaal

De verpakkingsmaterialen zijn milieuvriendelijk en kunnen worden gerecycled. De kunststofonderdelen zijn gemarkeerd, bijv. >PE<, >PS <, enz. Gooi het verpakkingsmateriaal in de daarvoor bedoelde container bij uw plaatselijke afvaldienst.

WAARSCHUWING!

Als u het apparaat afdankt:

• trek de stekker uit het stopcontact.
• snijd het aansluitsnoer met de stekker af en gooi het weg.

- Verwijder het slot van de deur. Zo voorkomt u dat kinderen zichzelf insluiten en hun leven in gevaar brengen.

Voor het on-line bestellen van accessoires, consumables en onderdelen gaat u naar de 'webwinkel' op: www.aeg.nl
