Installatieprocedure

1. Voorkom kortsluiting door de sleutel uit het

contactslot te verwijderen en de - -aansluiting van de accu los te koppelen.

2. Verbind de juiste in- en uitgangskabels van ieder

3. Sluit de kabel op de bedradingsbundel aan.

4. Neem connector B op de bedradingsbundel en

sluit hem op de luidsprekerconnector in uw auto aan.

5. Neem connector A op de bedradingsbundel en

sluit hem op de externe spanningsconnector op uw auto aan.

6. Sluit de stekker van de bedradingsbundel op het

7. Installeer het toestel in uw auto.

8. Sluit de - -aansluiting van de accu opnieuw aan.

9. Druk op de terugsteltoets.

• Als u de ontstekingskabel (rood) en de accukabel (geel) op het chassis van de auto (massa) aansluit, kan u een kortsluiting veroorzaken waardoor brand kan ontstaan. Sluit deze kabels altijd aan op de voedingsbron die door de zekeringkast loopt.

• De montage en het aansluiten van de kabels vereist kennis en ervaring. Laat voor uw eigen veiligheid de montage en het aansluiten van de kabels over aan deskundigen.
• Zorg dat het toestel op een negatieve 12 Volt gelijkstroomvoeding is geaard.
• Installeer het toestel niet op plaatsen die aan direct zonlicht, overmatige hitte of vochtigheid blootstaan. Vermijd tevens zeer stoffige plaatsen of plaatsen waar het toestel nat zou kunnen worden.
• Gebruik geen eigen schroeven. Gebruik uitsluitend de bij het toestel geleverde schroeven. Het gebruik van verkeerde schroeven kan het toestel beschadigen.
• Wanneer de stroom niet is ingeschakeld (“PROTECT” wordt weergegeven), is er mogelijk een kortsluiting in de luidsprekerkabel of raakt de kabel het chassis van het voertuig en werd mogelijk het beveiligingscircuit geactiveerd. Controleer in dit geval de luidsprekerkabel.
• Controleer dat alle verbindingen juist zijn en de stekkers goed in de aansluitingen zijn vergrendeld.

• Als het contact van uw auto geen ACC-stand heeft of de ontstekingskabel (contactkabel) met een spanningsbron is verbonden waar constant spanning op staat, zoals bijvoorbeeld een accukabel, zal de spanning van het toestel niet gekoppeld zijn aan het contact (met andere woorden, de spanning van het toestel wordt niet gelijk met het contact in- en uitgeschakeld). Als u de spanning van het toestel wilt koppelen aan het contact van de auto, moet u de ontstekingskabel met een spanningsbron verbinden die gelijk met het contact van de auto wordt in- en uitgeschakeld.
• Gebruik een in de handel verkrijgbare conversieconnector als de connector niet in de voertuigconnector past.
• Isoleer niet-aangesloten kabels met isolatieband of ander geschikt materiaal. Voorkom kortsluiting door de kapjes op het uiteinde van de niet-aangesloten kabels of aansluitingen niet te verwijderen.
• Als de console een deksel heeft, moet u er bij de installatie van het toestel op letten dat het voorpaneel bij het openen en sluiten het deksel niet raakt.
• Als de zekering is doorgebrand, controleert u eerst of de kabels elkaar niet raken en zo een kortsluiting veroorzaken en vervangt u vervolgens de oude zekering door een nieuwe met dezelfde stroomsterkte.
• Sluit de luidsprekerkabels juist aan op de overeenkomstige aansluitingen. Het toestel kan beschadigd worden of het helemaal niets doen als u de --kabels deelt of ze met de massa verbindt op een metalen deel in de auto.
• Controleer na het installeren van het toestel of de remlichten, richtingaanwijzers, ruitenwissers, enz. van de auto juist functioneren.
• Installeer het toestel zodanig dat een maximale hoek van 30˚ wordt bereikt.
• Dit toestel is uitgerust met een ventilator (pagina 25) om de binnentemperatuur te verminderen. Plaats het toestel niet zodanig dat de ventilator wordt geblokkeerd. Wanneer deze openingen worden geblokkeerd, kan de binnentemperatuur oplopen en het toestel defect raken.
• Duw niet te hard op het paneeloppervlak tijdens de installatie van het toestel in het voertuig. Dat kan leiden tot krassen, schade of het niet goed meer functioneren. Nederlands | B54-4622-00̲00̲nl.indd 23

Aansluiting Connector A Aarde (zwart)

Accukabel (geel) Ontstekingskabel (rood) Connector B Antennekabel (oranje/wit) Kabel van dimregeling (oranje/wit) ILLUMI Verbinden met de bedradingsbundel van de parkeerremdetectieschakelaar van het voertuig. Kabel van parkeersensor (lichtgroen) PRK SW Uit het oogpunt van veiligheid is het beslist noodzakelijk de kabel van de parkeersensor aan te sluiten. Verbinden met de bedradingsbundel van de achteruitrijlamp van de auto wanneer de optionele achteruitkijkcamera wordt gebruikt. Naar stuurafstandsbediening Kabel van achteruitrijsensor (paars/wit) Stuurafstandsbediening-ingang (lichtblauw/geel) Om de stuurafstandsbediening te gebruiken, hebt u een adapter nodig (niet geleverd) die bij uw auto past. Laat het afsluitkapje op de aansluiting wanneer ze niet wordt gebruikt. Sluit aan op de geaarde aansluiting tijdens ontvangst van of gedurende een telefoongesprek. Kabel van dempregeling (bruin) Raadpleeg voor het aansluiten van het Kenwoodnavigatiesysteem de gebruiksaanwijzing van de navigator. Sluit aan op de spanningsaansluiting wanneer u de optionele vermogensversterker gebruikt, of op de antenne-aansluiting van de auto. Spanning-/motorantennekabel (blauw/wit) Laat de kabel niet uit het lipje hangen als u geen aansluitingen maakt. 24 |

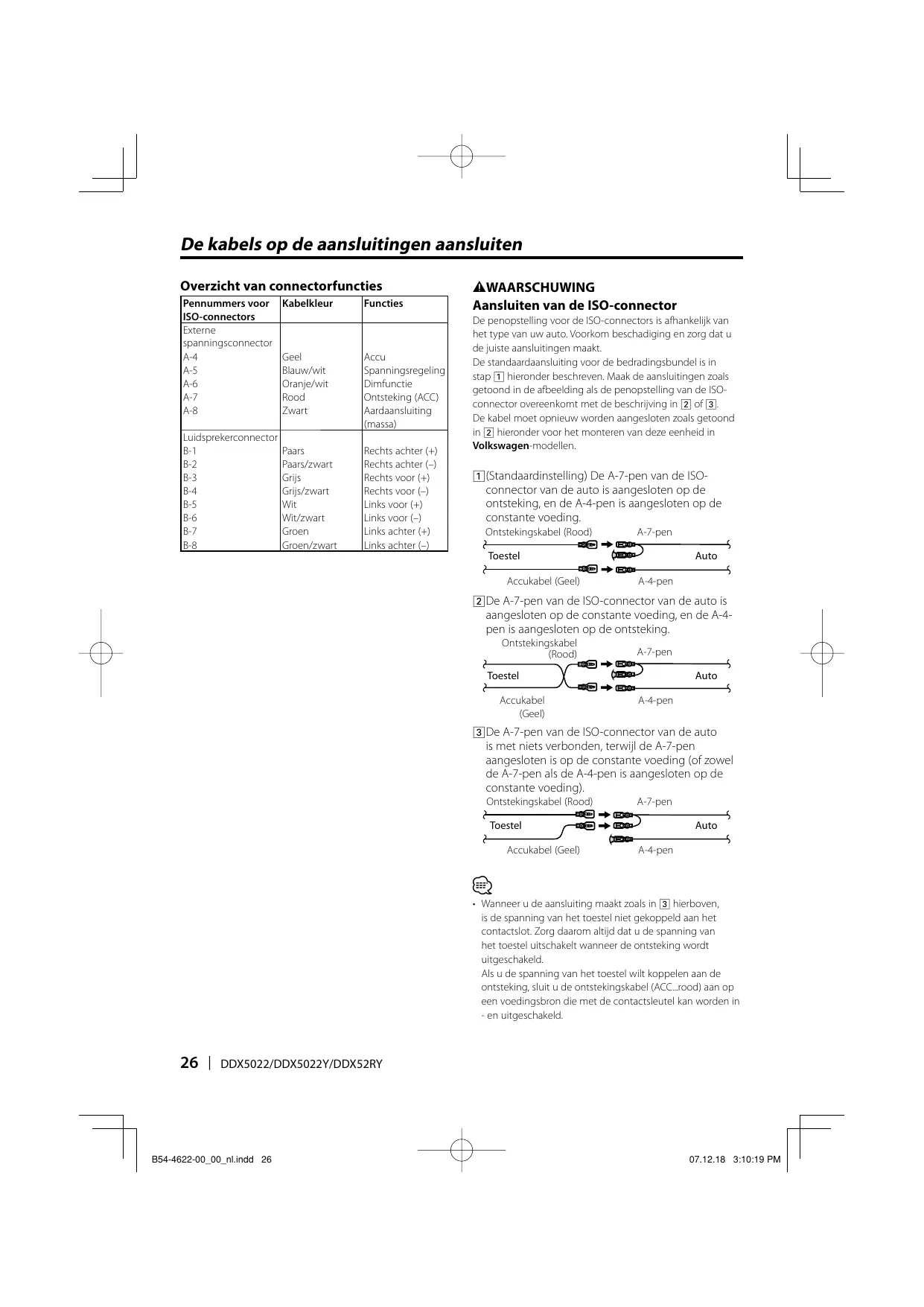

De kabels op de aansluitingen aansluiten Overzicht van connectorfuncties Pennummers voor ISO-connectors Externe spanningsconnector A-4 A-5 A-6 A-7 A-8 Kabelkleur Functies Geel Blauw/wit Oranje/wit Rood Zwart Accu Spanningsregeling Dimfunctie Ontsteking (ACC) Aardaansluiting (massa) Luidsprekerconnector B-1 B-2 B-3 B-4 B-5 B-6 B-7 B-8 Paars Paars/zwart Grijs Grijs/zwart Wit Wit/zwart Groen Groen/zwart Rechts achter (+) Rechts achter (–) Rechts voor (+) Rechts voor (–) Links voor (+) Links voor (–) Links achter (+) Links achter (–) 2WAARSCHUWING Aansluiten van de ISO-connector De penopstelling voor de ISO-connectors is afhankelijk van het type van uw auto. Voorkom beschadiging en zorg dat u de juiste aansluitingen maakt. De standaardaansluiting voor de bedradingsbundel is in stap 1 hieronder beschreven. Maak de aansluitingen zoals getoond in de afbeelding als de penopstelling van de ISOconnector overeenkomt met de beschrijving in 2 of 3. De kabel moet opnieuw worden aangesloten zoals getoond in 2 hieronder voor het monteren van deze eenheid in Volkswagen-modellen. 1 (Standaardinstelling) De A-7-pen van de ISOconnector van de auto is aangesloten op de ontsteking, en de A-4-pen is aangesloten op de constante voeding. Ontstekingskabel (Rood) A-7-pen Toestel Accukabel (Geel) Auto A-4-pen 2 De A-7-pen van de ISO-connector van de auto is aangesloten op de constante voeding, en de A-4pen is aangesloten op de ontsteking. Ontstekingskabel (Rood) A-7-pen Toestel Accukabel (Geel) Auto A-4-pen 3 De A-7-pen van de ISO-connector van de auto is met niets verbonden, terwijl de A-7-pen aangesloten is op de constante voeding (of zowel de A-7-pen als de A-4-pen is aangesloten op de constante voeding). Ontstekingskabel (Rood) A-7-pen Toestel Accukabel (Geel) Auto A-4-pen

• Wanneer u de aansluiting maakt zoals in 3 hierboven, is de spanning van het toestel niet gekoppeld aan het contactslot. Zorg daarom altijd dat u de spanning van het toestel uitschakelt wanneer de ontsteking wordt uitgeschakeld. Als u de spanning van het toestel wilt koppelen aan de ontsteking, sluit u de ontstekingskabel (ACC...rood) aan op een voedingsbron die met de contactsleutel kan worden in - en uitgeschakeld. 26 |

Aansluiten op systeem USB-aansluiting USB-apparaat (in de handel verkrijgbaar) Niet aansluiten. ■ Audio-ingang Weerstandsvrije stereoministekker (3,5 φ) ■ Visuele ingang Weerstandsvrije ministekker (3,5 φ) ■ Ingang achteruitrijcamera

• Visuele ingang (geel) ■ Audio-uitgang/Visuele uitgang
• Visuele uitgang (geel) ■ Preout voorkant
• Audio-uitgang links (wit)
• Audio-uitgang rechts (rood) ■ Preout achterkant/ Preout subwoofer
• Audio-uitgang links (wit)
• Audio-uitgang rechts (rood) ■ Audio-uitgang/Visuele uitgang
• Audio-uitgang links (wit)
• Audio-uitgang rechts (rood) Nederlands | B54-4622-00̲00̲nl.indd 27

Aansluiten van optionele toebehoren iPod (in de handel verkrijgbaar) KCA-iP300V (Optioneel toebehoren) Audio-uitgang (zwart) Visuele uitgang (geel) Visuele ingang (geel) USB-aansluiting USB-aansluiting Navigatiesysteem (Optioneel toebehoren) Audio-ingang (zwart) KCA-BT200-ingang (Optioneel accessoire) Tv-tuner (Optioneel toebehoren)

Aansluitkabel (Inbegrepen bij het navigatiesysteem)

Aansluitkabel (meegeleverd met tv-tuner) 28 |

Installatie voor Monitor/Weergaveapparaat Hitteschild of metalen steun Schroef (M4 × 8) (in de handel verkrijgbaar) Buig de lipjes van de bevestigingshuls met een schroevendraaier of dergelijke en bevestig op zijn plaats. Zelf-tappende schroef (in de handel verkrijgbaar) Metalen bevestigingsriem (in de handel verkrijgbaar) Controleer of het toestel goed geïnstalleerd is. Als het toestel niet stabiel is, kan het slecht werken (het geluid kan bijvoorbeeld soms onderbroken worden). Installeren van het plaatje Toebehoren 3 Nederlands | B54-4622-00̲00̲nl.indd 29

De Monitor/Weergaveapparaat verwijderen Verwijderen van het hardrubber frame (schakelplaat)

1. Steek de klempennen op het uitbouwgereedschap

2 in en verwijder de twee vergrendelingen aan de onderkant. Breng het frame omlaag en trek naar voren zoals u in de afbeelding ziet. Uitbouwgereedschap (toebehoren 2) Het toestel verwijderen

1. Verwijder het hardrubber frame volgens de

uitbouwprocedure in het deel <Verwijderen van het hardrubber frame>.

2. Verwijder de zeskantschroef met onderlegring (M4

× 8) van het achterpaneel.

3. Steek het uitbouwgereedschap (2 stuks) 2 diep in

de openingen aan beide kanten zoals afgebeeld. Uitbouwgereedschap (toebehoren 2) Klem Vergrendeling

• Aan de bovenkant kan het frame op dezelfde manier worden verwijderd.

4. Breng het uitbouwgereedschap omlaag en trek het

toestel half naar voren terwijl u naar het midden drukt.

2. Nadat de onderkant is verwijderd, verwijdert u de

twee plaatsen aan de bovenkant.

• Ga voorzichtig te werk zodat u niet gewond kunt raken door de meeneempennen op het uitbouwgereedschap.

5. Trek het toestel met uw handen geheel naar voren

en let op dat u het toestel niet laat vallen. 30 |

Nederlands | B54-4622-00̲00̲nl.indd 31
