60-OW-01 - Afzuigkap MPM - Gratis gebruiksaanwijzing en handleiding
Vind de handleiding van het apparaat gratis 60-OW-01 MPM in PDF-formaat.
| Producttype | Afzuigkap |
| Merk | MPM |
| Model | 60-OW-01 |
| Constructie | Muurkap |
| Werkingsmodus | Afvoer en recirculatie |
| Breedte | 60 cm |
| Hoogte (min.) | 75 cm |
| Diepte | 50 cm |
| Gewicht | ca. 12 kg |
| Spanning | 220–240 V / 50 Hz |
| Motorvermogen | 280 W |
| Verlichting | LED (2 x 1,5 W) |
| Bediening | Touch-toetsen |
| Filter | Metalen vetfilter (vaatwasserbestendig) |
| Koolstoffilter | Na te monteren (model: MPM AKF-01) |
| Ventilatorstanden | 3 |
| Geluidsniveau (max.) | 65 dB(A) |
| Afvoeraansluiting | 150 mm diameter |
| Energie-efficiëntieklasse | A+ |
| Materiaal | Roestvrij staal, zwart glas |
| Leveringsomvang | Afzuigkap, montageset, gebruiksaanwijzing |
| Reparatie | Reserveonderdelen verkrijgbaar via MPM-klantenservice |
Veelgestelde vragen - 60-OW-01 MPM
Gebruikersvragen over 60-OW-01 MPM
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Afzuigkap in PDF-formaat gratis! Vind uw handleiding 60-OW-01 - MPM en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. 60-OW-01 van het merk MPM.
GEBRUIKSAANWIJZING 60-OW-01 MPM
Unterbau-Abzugshaube/Onderbouw afzuigkap
PL
INSTRUKCJA OBSŁUGI....3
DE
GEBRUIKSAANWIJZING ....31
Szanowni Państwo,
Geachte dames en heren,
Dank u voor uw vertrouwen en de aankoop van ons product. Ons apparaat is ontworpen om aan uw verwachtingen op het gebied van functionaliteit en esthetiek te voldoen. Het zal zeker een praktisch en decoratief element in elke keuken zijn. Wij hopen dat dit apparaat u nog vele jaren van dienst zal zijn.
Lees de inhoud van deze handleiding aandachtig door voordat u met de installatiewerkzaamheden van de afzuigkap begint. Hierdoor voorkomt u fouten bij de installatie en problemen met de werking van de afzuigkap.
De afzuigkap is bedoeld voor gebruik in individuele huishoudens, het wordt gebruikt om dampen en geuren te verwijderen die tijdens het koken ontstaan.
LET OP: De fabrikant aanvaardt geen aansprakelijkheid voor mogelijke storingen, schade of brand veroorzaakt door onjuiste montage of niet opvolgen van de instructies in deze handleiding.
ALGEMENE VEILIGHEIDSVOORSCHRIFTEN
- Het boekje bewaren voor eventuele verdere raadplegingen. - De inhoud van dit boekje grondig doorlezen, daar het belangrijke informatie bevat voor veilige installatie, gebruik en onderhoud.
De afzuigkap kan er anders uitzien dan op de afbeeldingen in deze handleiding afgebeeld, maar de gebruik, onderhoud en installatie van de afzuigkap blijven hetzelfde.
- Breng geen elektrische of mechanische veranderingen aan de afzuigkap aan.
- Sluit het apparaat pas op het lichtnet aan, als de installatie is voltooid.
Alle montage- en onderhoudswerkzaamheden moeten met veiligheidshandschoenen worden uitgevoerd.
Gebruik de afzuigkap niet zonder een correct geïnstalleerd filter.
Installatie die niet in overeenstemming is met deze bedieningsinstructies, kan tot het risico van een elektrische schok leiden.
Onder de afzuigkap mag geen open vuur worden gebruikt.
Maaltijden die met vet zijn bereid, moeten constant worden gecontroleerd, omdat oververhit vet gemakkelijk brand kan veroorzaken.
De lucht die door de afzuigkap wordt aangezogen, mag niet naar het schoorsteenkanaal worden afgevoerd dat voor het afvoeren van uitlaatgassen van apparaten wordt gebruikt, die gas of andere brandstof verbranden (dit geldt niet voor afzuigkappen met een gesloten circuit).
Als er behalve de afzuigkap ook andere apparaten met niet-elektrisch vermogen in het huishouden worden gebruikt (bijv. kachels op vloeibare brandstoffen, door-stroomgeisers, thermale baden), moet voor voldoende ventilatie (luchttoevoer) van de kamers worden gezorgd.
Haal de stekker niet uit het stopcontact door aan het netsnoer te trekken.
Het netsnoer mag geen heet oppervlak raken.
Gebruik het apparaat niet als het netsnoer beschadigd is.
Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, een gekwalificeerde service of een gekwalificeerde elektricien.
De afzuigkap moet zowel van binnen als van buiten minimaal één keer per maand of elke 35 uur werking van de afzuigkap worden schoongemaakt. Elke keer voordat u de afzuigkap reinigt, moet de voeding van de afzuigkap worden losgekoppeld (stekker uittrekken of zekeringen uitschakelen).
Het apparaat mag gebruikt worden door kinderen vanaf 8 jaar en ouder en door personen met beperkte fysieke of mentale vermogens of met gebrek aan ervaring of kennis, wanneer zij het apparaat onder toezicht gebruiken of zijn geïinstrueerd over het veilige gebruik ervan en zij de daaruit voortkomende gevaren begrijpen.
- Kinderen mogen niet met het apparaat spelen.
- Het apparaat mag niet door kinderen zonder toezicht worden gereinigd of onderhouden.
WAARSCHUWING! Toegankelijke onderdelen van de afzuigkap kunnen heet worden als deze in combinatie met kooktoestellen wordt gebruikt. Het niet installeren van schroeven of bevestigingsmiddelen volgens de instructies kan elektrische gevaren veroorzaken.
BESCHERMING VAN HET MILIEU
Fig. A
Li-FeS2
Fig. B
Dit apparaat is ontworpen en gefabriceerd met hoogwaardige materialen en onderdelen die kunnen worden gerecycled. Het symbool van de gekruiste afvalcontainer die op het product is geplaatst (Fig. A) betekent dat het product onderworpen is aan selectieve inzameling in overeenstemming met de bepalingen van Richtlijn 2012/19/EU van het Europees Parlement en de Raad. Een symbool van een doorgekruiste afvalcontainer (Fig. B) op het product betekent dat het product batterijen bevat die gescheiden moeten worden ingezameld in overeenstemming met de bepalingen van Richtlijn 2006/66/EG van het Europees Parlement en de Raad.
Een dergelijke markering geeft aan dat elektrische en elektronische apparatuur en batterijen (indien aanwezig) na de gebruiksperiode niet samen met ander huishoudelijk afval mogen worden weggegooid. De gebruiker is verplicht afgedankte apparatuur en batterijen (indien aanwezig) in te leveren bij inzamelpunten voor afgedankte elektrische en elektronische ap-
paratuur en batterijen. Inzamelaars van dergelijk afval, met inbegrip van inzamelaars voor afgedankte apparatuur, verwerkingsinstallaties, distributeurs (winkels), gescheiden inzamelpunten voor gemeentelijk afval (gemeentelijke eenheden) en andere wettelijk gespecificeerde entiteiten vormen een geschikt systeem om dit soort apparatuur in te leveren. Door de juiste verwijdering van afgedankte apparatuur en batterijen (indien aanwezig) kunnen gevolgen worden vermeden die schadelijk kunnen zijn voor de gezondheid en het milieu, veroorzaakt door de mogelijke aanwezigheid van gevaarlijke componenten in de apparatuur en batterijen, en ongepaste opslag en verwerking van dergelijke apparatuur en batterijen. Huishoudens spelen een belangrijke rol door bij te dragen aan hergebruik en terugwinning, inclusief recycling, van afgedankte apparatuur. Op dit momenttage, er worden attitudes gevormd die het algemeen welzijn beïnvloeden, namelijk een schone natuurlijke omgeving. Bovendien zijn huishoudens een van de grootste gebruikers van klein materieel en het rationele beheer daarvan op dit stage heeft invloed op de terugwinning van secundaire grondstoffen. Er kunnen sancties worden opgelegd in overeenstemming met de nationale wetgeving voor onjuiste verwijdering van dit product.
De technische gegevens in deze handleiding en op de labels die op de afzuigkap zijn bevestigd, zijn verkregen door metingen en berekeningen uit te voeren in overeenstemming met de vereisten van de EU-verordeningen nr. 65/2014 en 66/2014.

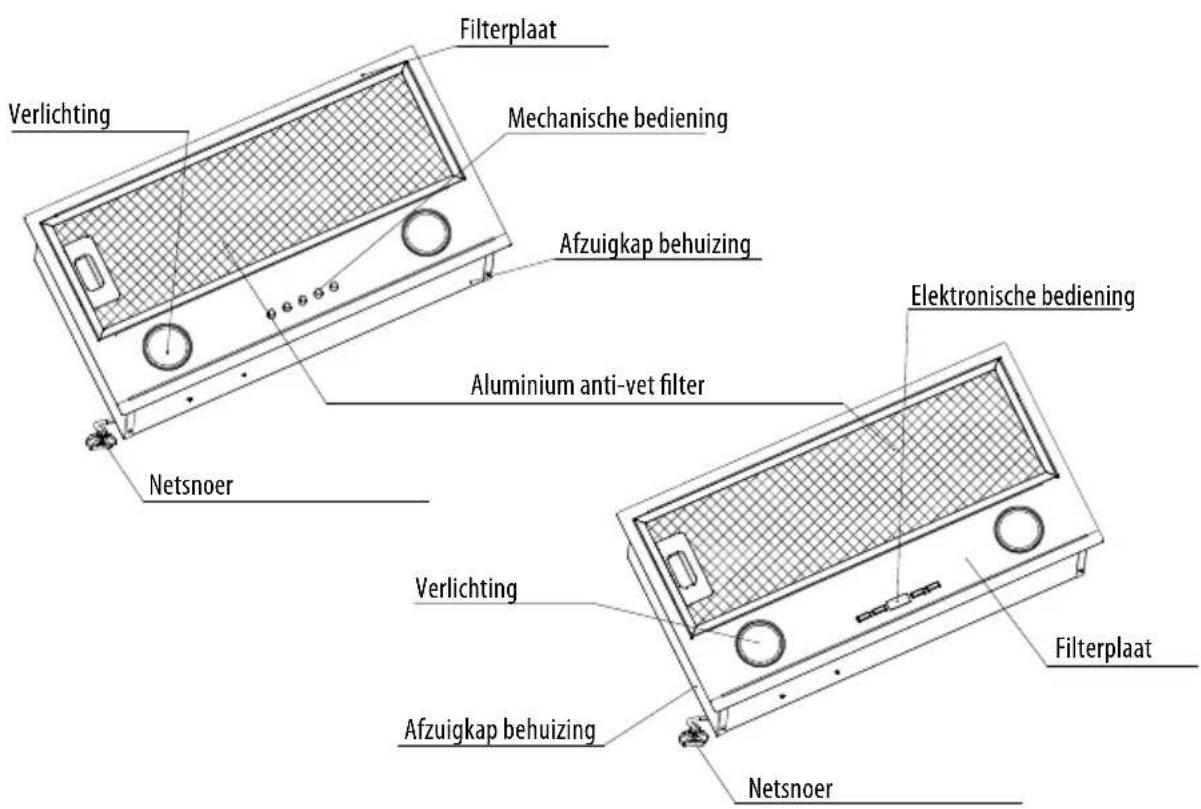

Fig. 1 Verklarende figuur van de afzuigkap

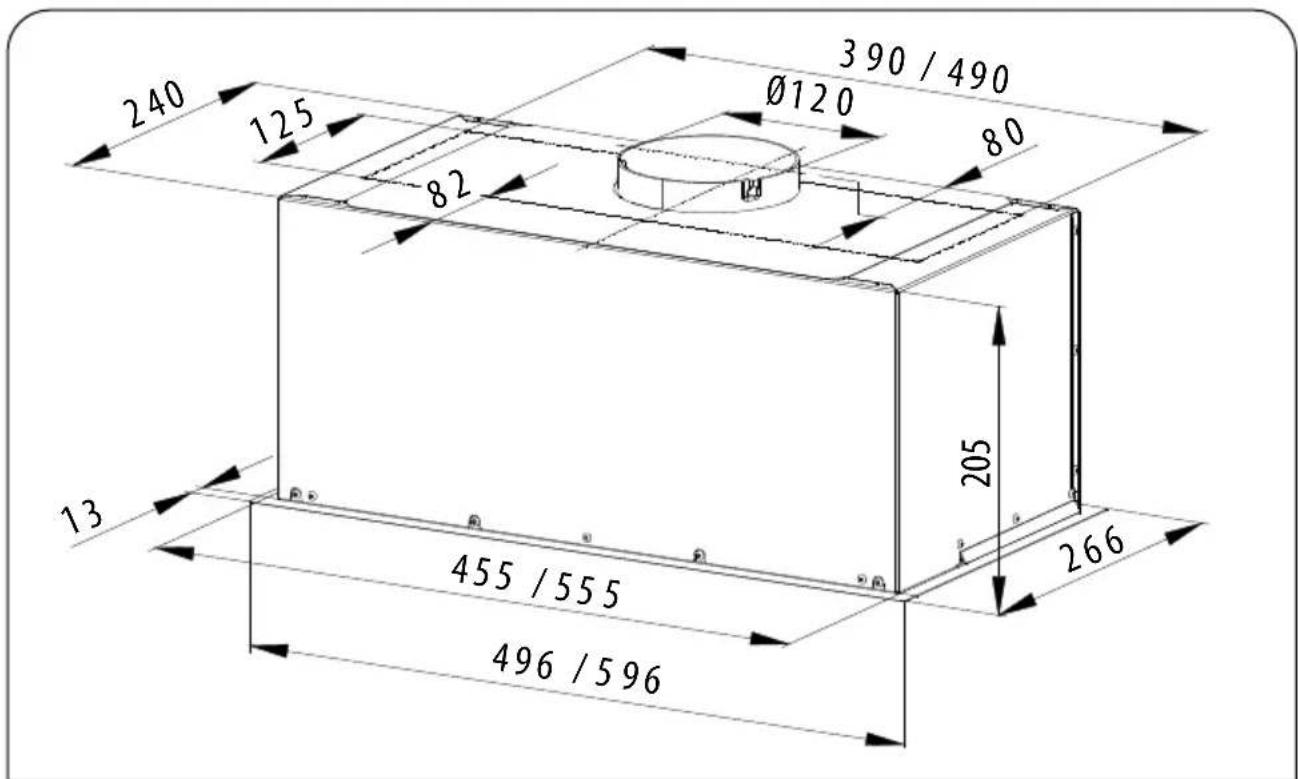

Fig. 2 Dimensionale tekening
BEDIENING
De afzuigkap is ontworpen voor luchtafvoer tijdens het bereiden van voedsel. Het apparaat kan in twee standen werken:
Als afzuigkap:de dampen worden via een afvoerbuis buiten de ruimte afgevoert. De afvoerbuis wordt met het apparaat niet meegeleverd en dit moet apart worden gekocht.
WAARSCHUWING! Gebruik de kortst mogelijke dampafvoerbuis.
Gebruik een afvoerbuis met een zo glad mogelijk binnenoppervlak (spirobuizen worden niet aanbevolen).
Gebruik een buis met zo min mogelijk bochten (buighoeken mogen niet groter dan 90 graden zijn).
Het wordt niet aanbevolen om de doorsnede van de buis te veranderen (groter in kleiner, bijv. luchtuitlaat ∅150 mm naar luchtuitlaat ∅120mm mm).
Als absorber: de dampen worden ontdaan van vet en geurtjes voordat ze via de roosters in de bovenzijde van de schoorsteen weer in de ruimte worden teruggebracht. Om de afzuigkap als absorber te laten functioneren, moet het koolstofffilter (Fig. 7) worden geïnstalleerd. Het koolstofffilter is geen standaarduitrusting, moet het bij de verkoper worden gekocht.
WAARSCHUWING! Het niet installeren van schroeven of bevestigingsmiddelen volgens de instructies kan elektrische gevaren veroorzaken.

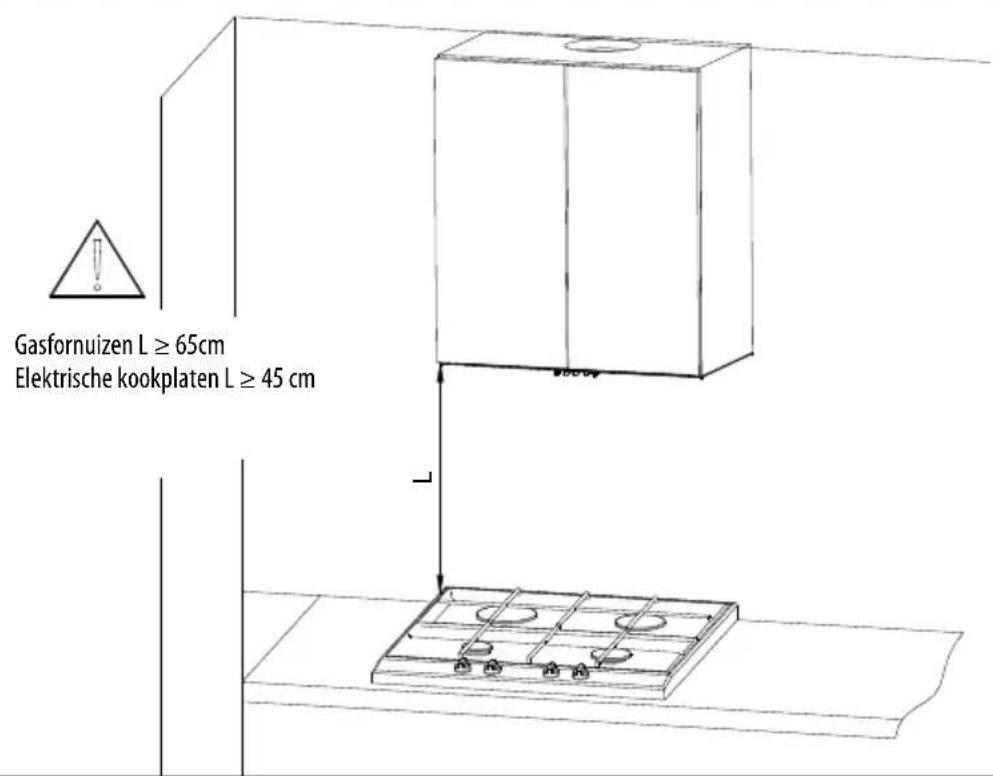

Fig. 3 Aanbevolen afstand tot de verwarmingsplaat
De minimale afstand van de ophanging van de afzuigkap tussen het oppervlak waarop het serviesgoed op het verwarmingsapparaat (gas, elektrisch fornuis) staat en het laagste deel van de afzuigkap (Fig. 3) mag bij elektrische kookplaten niet minder zijn dan 45 cm en niet minder dan 65 cm voor gasfornuizen. Als de gebruiksaanwijzing van het verwarmingsapparaat een grotere afstand voor het installeren van de afzuigkap specificeert dan hierboven is aangegeven, volg dan deze aanwijzingen.
De installatie van de afzuigkap wordt in de tekeningen (Fig. 4 - Fig. 6) getoond. Bij de installatie moeten de algemeen geldende voorschriften voor de luchtafvoer uit de ruimten in acht worden genomen.
VOORDAT U MET DE INSTALLATIE BEGINT:
- Controleer of de afmetingen van het gekochte product passen bij de gekozen bestemming.
- Controleer of er een stopcontact in de buurt van de afziugkap installatie is en of het mogelijk is, om de afziugkap op de ventilatiekanaal kan aansluiten, die de dampen naar buiten afvoert.
Zorg ervoor dat op de plaatsen waar geboord zal worden, zijn geen installatieleidingen (elektrisch, hydraulisch, etc.). - Controleer of de structuur van de kast het mogelijk maakt om het gat zo uit te snijden dat het gereedschap en de hele structuur met de verbindingsbouten niet worden beschadigd.
Zorg voor het volgende gereedschap uit: rolmaat, potlood, boormachine, houtschroeven, schroevendraaier, zaag voor het zagen van hout, afstandhouders (bijv. hout of plaat) voor montage tussen de afzuigkap en de kastwand (afmetingen zijn afhankelijk van de kastbreedte).
MONTAGE STAPPEN:
- Bereid de kast voor op de installatie van de afzuigkap, snijd een gat in de onderkant van de kast zoals in de tekening (Fig.4a) getoond. Als de structuur van de kast het niet mogelijk maakt om de opening uit te snijden, moet de bodemplaat van de kast worden gedemon- teerd (Fig.4b).
- Verwijder de aluminium anti-vetfilters (Fig. 5).
- Plaats de afzuigkap voorzichtig in het eerder uitgesneden gat, houd de afzuigkap met één hand vast of vraag een extra persoon om hulp. Draai de schroeven in en kies één montage-variant: A - bevestiging aan de zijkant van de kast, B - bevestiging aan de bovenkant van de kast (Fig. 6). Bovendien moet bij het verwijderen van de bodemplaat in de eerste stap, na het installeren van de afziugkap, een afwerklijst worden geïnstalleerd; met afmetingen die aan de kast en de afzuigkap zijn aangepast (Fig. 6a).

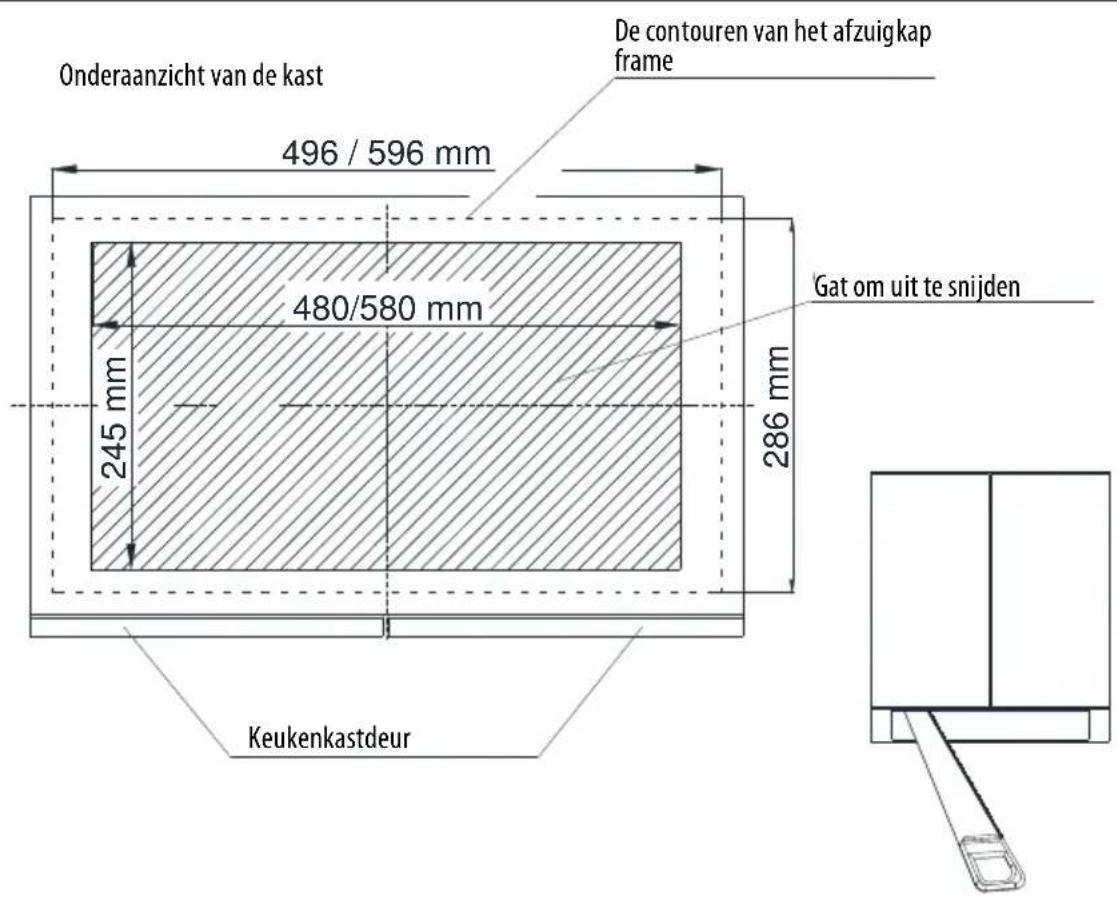

Fig. 4a Voorbereiding van de kast

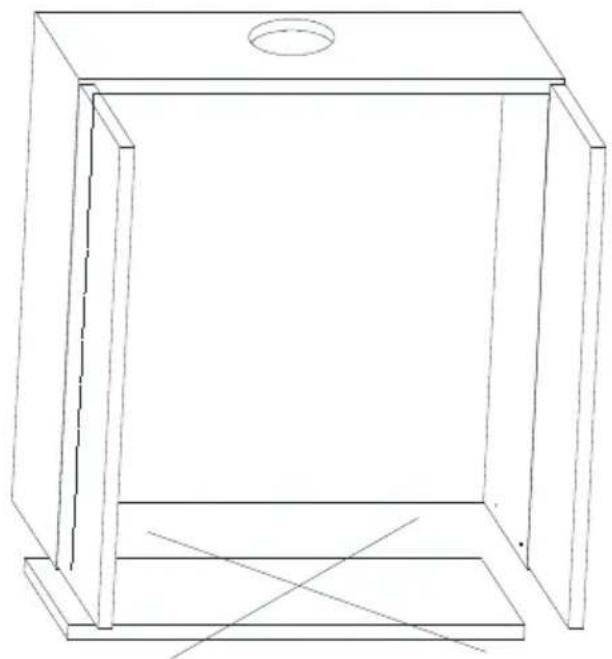

Als de structuur van de kast het niet mogelijk maakt om de opening uit te snijden, moet de bodemplaat worden gedemonteerd
Fig. 4b Voorbereiding van de kast

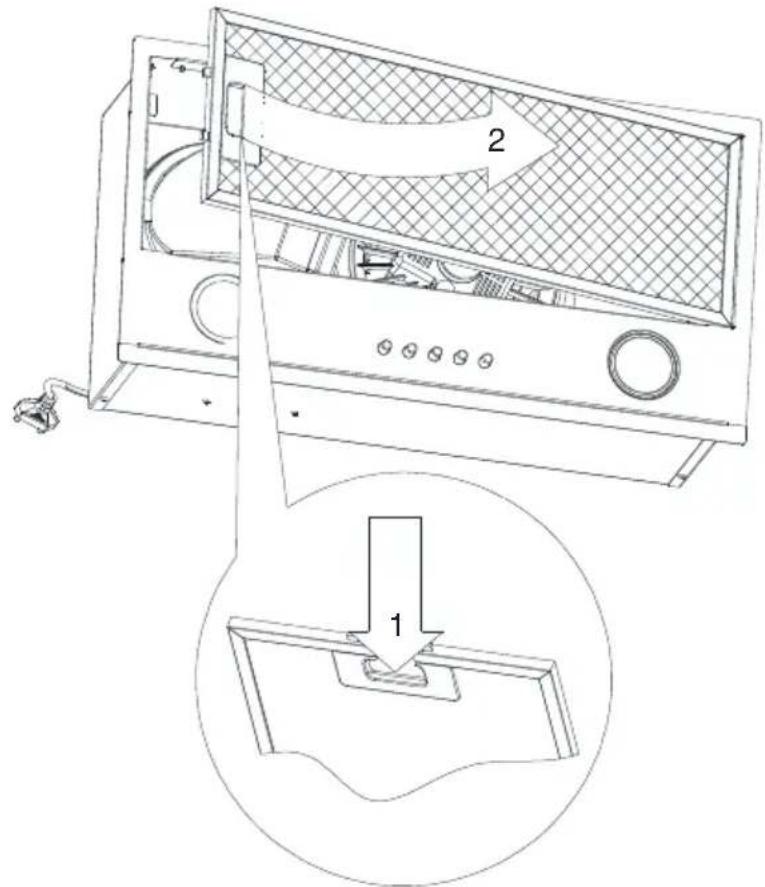

Fig. 5 Demontage van het aluminium anti-vetfilter

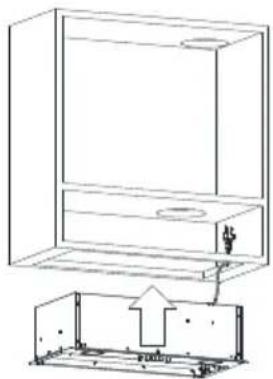

Fig. 6 Montage van de afzuigkap

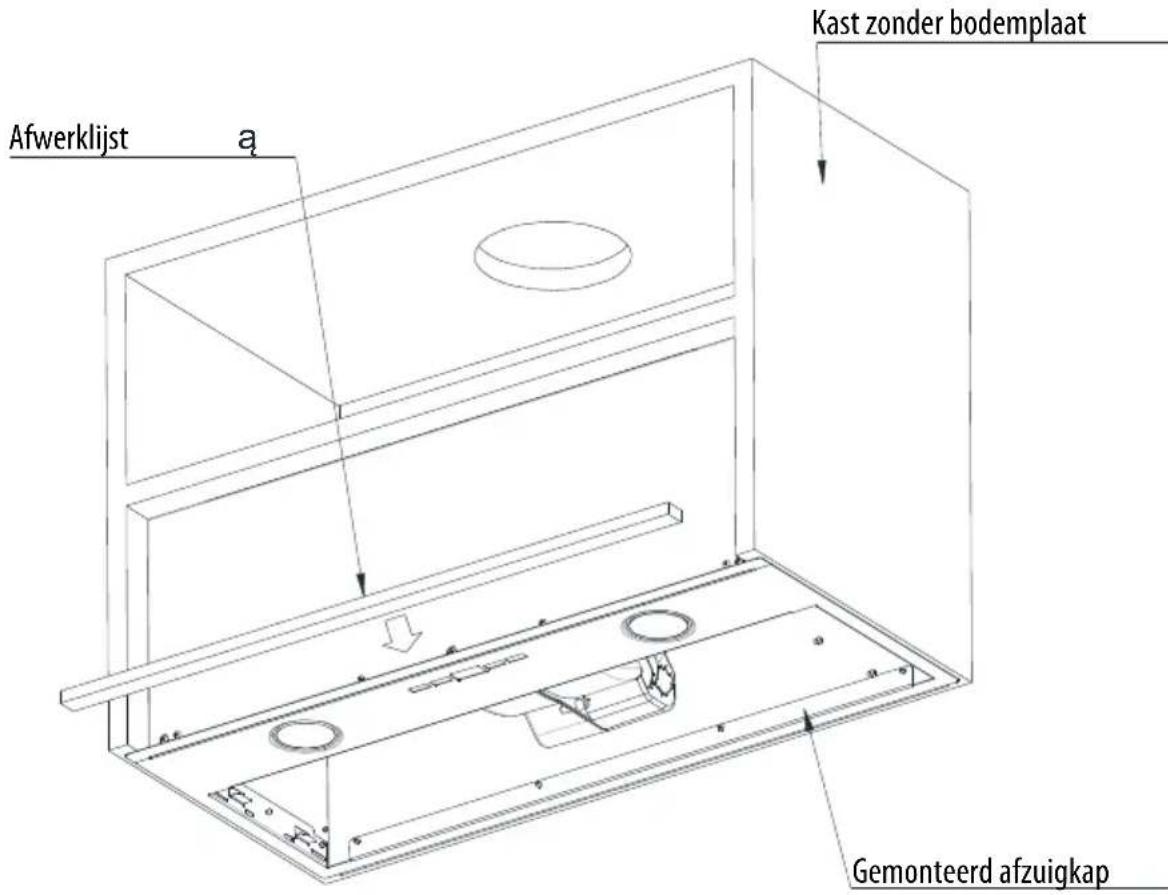

Het aanbrengen van een extra afwerklijst geldt alleen voor kasten zonder bodem
Rys. 6a Montage van de afzuigkap
De netspanning moet overeenkomen met de spanning op het typeplaatje aan de binnenkant van de afzuigkap. Als de afzuigkap is met een stekker uitgerust, moet deze in een stopcontact worden geplaatst dat aan de eisen van de toepasselijke regelgeving voldoet en zich op een gemakkelijk bereikbare plaats bevindt. Als de afzuigkap is niet met een stekker uitgerust, moet de installatie van de afzuigkap aan een geautoriseerd persoon (bijv. een elektricien) worden toevertrouwd.
REINIGING EN ONDERHOUD
Voordat u onderhoudswerkzaamheden aan het apparaat uitvoert, trek de stekker uit het stopcontact. De afzuigkap moet met milde reinigingsmiddelen worden gereinigd, gebruik geen schuurmiddelen. Regelmatig onderhoud verbetert aanzienlijk de kwaliteit van het werk en de duurzaamheid van de afzuigkap. Het reinigen van de afzuigkap moet minstens één keer per maand of elke 35 uur werking van de afzuigkap worden herhaald. GEBRUIK in GEEN geval middelen op ALCOHOLBASIS om de afzuigkap schoon te maken.. Satijnen elementen (inox) dienen met speciale preparaten gereinigd te worden die hiervoor bedoeld zijn.
WAARSCHUWING! Het niet opvolgen van de instructies voor het reinigen van het apparaat en het vervangen van de filters kan tot brandgevaar leiden. Het wordt daarom aanbevolen om de gegeven instructies op te volgen. De fabrikant aanvaardt geen aansprakelijkheid voor eventuele schade aan de motor of brand, die door oneigenlijk gebruik zijn veroorzaakt.
ANTI-VET FILTER
De afzuigkap is voorzien van een aluminium filter om kookvetdeeltjes op te vangen. Het filter wordt verwijderd door de vergrendelingen in de richting van de pijlen te schuiven (Fig. 5). Het filter moet handmatig worden gewassen door het gedurende 15 minuten in water met afwasmiddel van 40-50°C. Begin na 15 minuten met wassen en spoel het filter vervolgens grondig uit. Het filter moet droog zijn voordat het weer in de afzuigkap wordt geplaatst. Het filter kan ook in de vaatwasser worden gewassen. Het filter kan tijdens het wassen verkleuren, wat de filtereigenschappen niet aantast. Een filter dat niet regelmatig wordt schoongemaakt, vermindert de efficiëntie van de afzuigkap en kan brand veroorzaken. Het filter moet minstens om de 35 uur werking van de afzuigkap worden gereinigd.
KOOLSTOFFILTER
De afzuigkap kan van een koolstofffilter worden voorzien. Het koolstofffilter wordt alleen gebruikt als de afzuigkap niet op het ventilatiekanaal is aangesloten. Het filter moet in het frame van de afzuigkap worden geplaatst zoals in de afbeelding (Fig. 7) getoond. Het koolstofffilter moet elke 6 maanden worden vervangen.
WAARSCHUWING! Het koolstofffilter kan niet worden gewassen of geregenereerd.

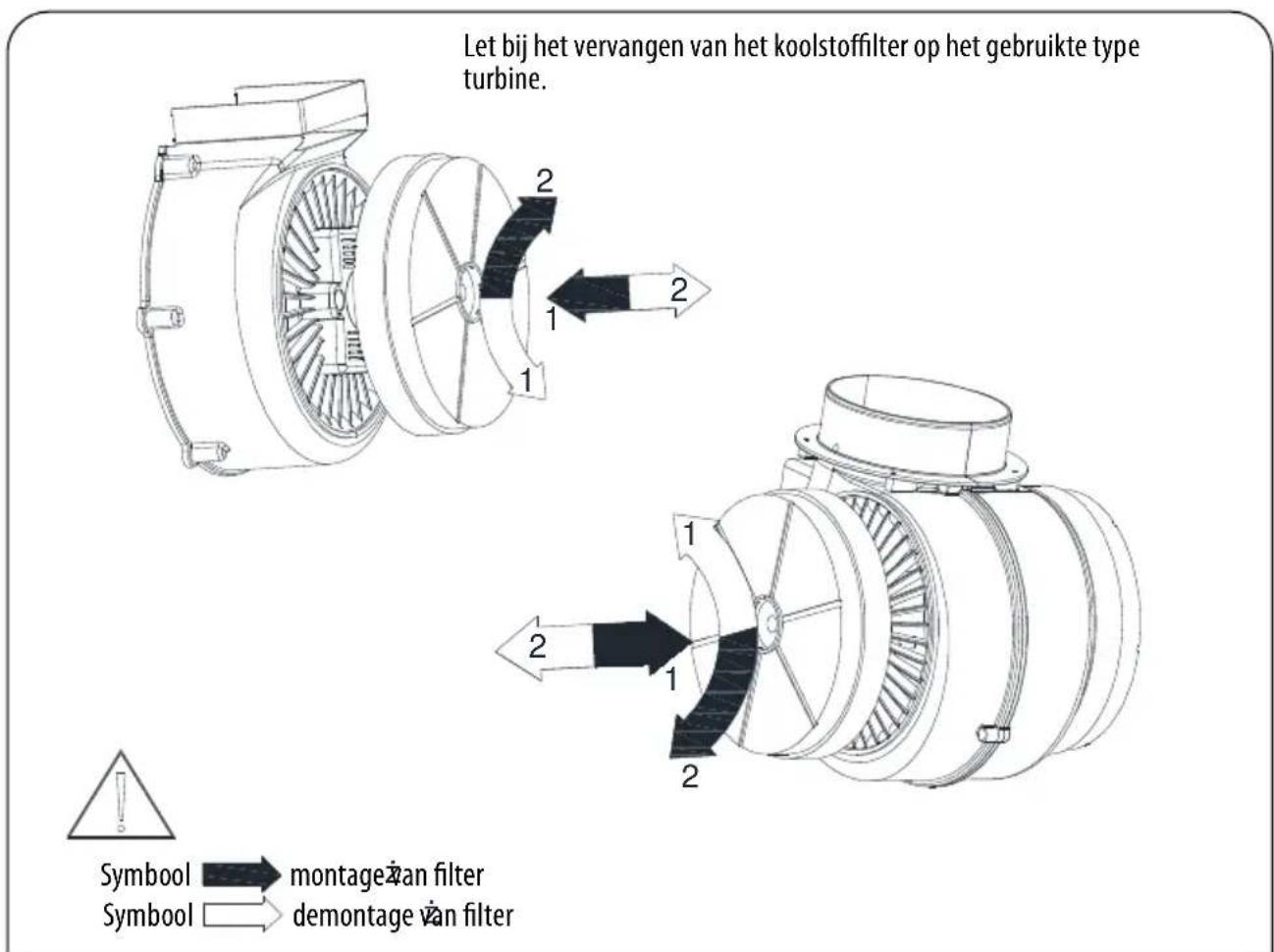

Fig. 7 Vervanging van het koolstofffilter
VERVANGING VAN VERLICHTING
Voordat u begint met werkzaamheden met betrekking tot het vervangen van verlichting, moet u de stroomtoevoer loskoppelen. Als de afzuigkap eerder was ingeschakeld, wacht dan tot de gloeilampen zijn afgekoeld en daarna kunt u met het vervangen ervan beginnen. De procedure voor het vervangen van de lamp wordt in de afbeelding (Fig. 8) getoond.
WAARSCHUWING! Koppel de voeding van de afzuigkap los voordat u gloeilampen vervangt.
Raak de lampen niet aan als ze nog heet zijn.
Zorg ervoor dat u de geplaatste lamp niet rechtstreeks met uw handen aanraakt.

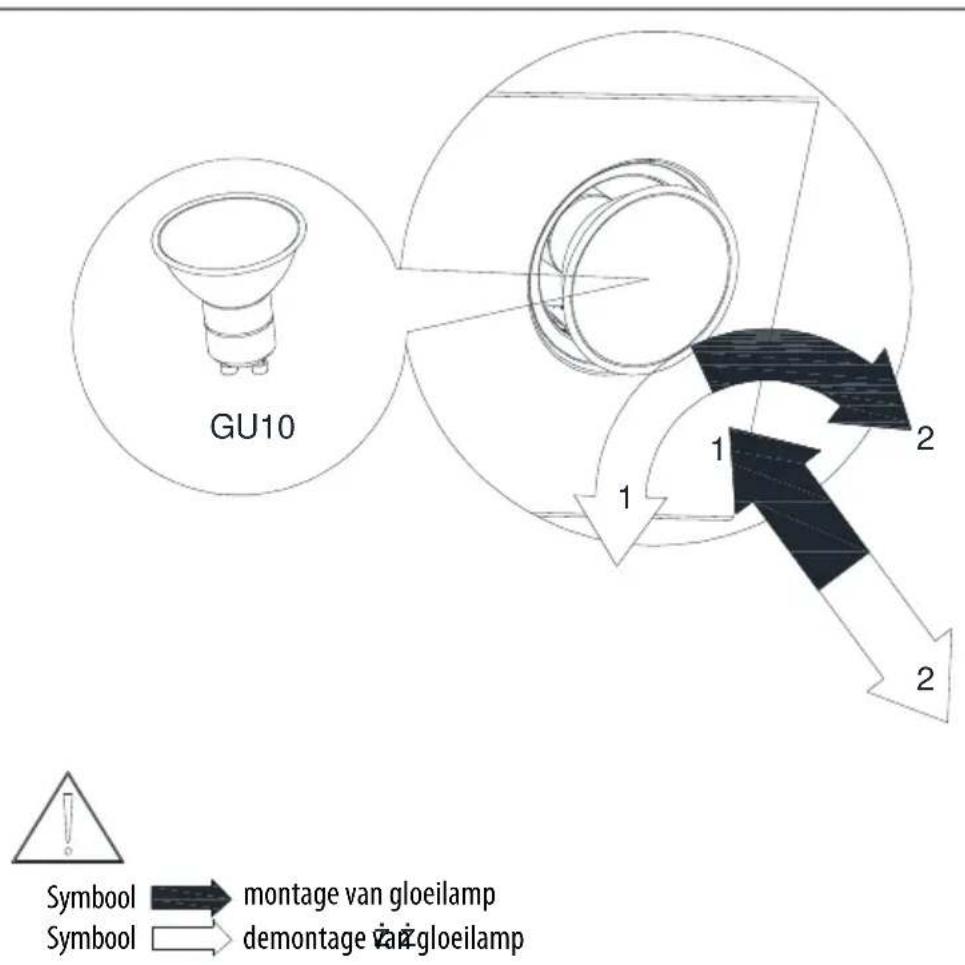

Fig. 8 Vervanging van verlichting
BEDIENING VAN DE AFZUIGKAP
De afzuigkap is voorzien van een mechanische bediening (Fig. 9a).

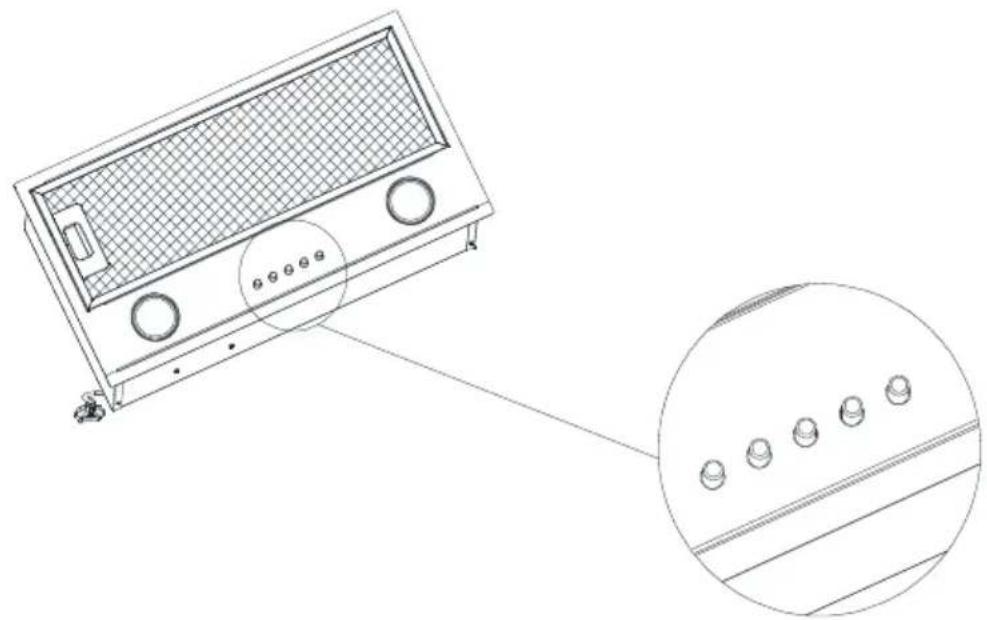

Fig. 9a Locatie van de mechanische bediening
door op de "0"-knop te drukken - schakelt de turbine van de afzuigkap uit door op de "1"-knop te drukken - schakelt de turbine van de afzuigkap op minimale snelheid in
door op de "2"-knop te drukken - schakelt de turbine van de afzuigkap op gemiddelde snelheid in
door op de "3"-knop te drukken - schakelt de turbine van de afzuigkap op maximale snelheid in Een hogere snelheid betekent meer luchtstroom.
Door op de knop XX te drukken - schakelt de verlichting in. Een tweede druk op de knop schakelt de verlichting uit.
MANIEREN OM DE IMPACT VAN HET KOOKPROCES OP HET MILIEU TE VERMINDEREN
Kook met een deksel op het kookgerei om het energieverbruik te verminderen.
De aluminium filters van de afzuigkap moeten schoon worden gehouden (de aanbevolen werktijd van de aluminium filter tussen de reinigingen is maximaal 35 uur werking van de afzuigkap).
Zorg ervoor dat de ventilatiekanalen niet verstopt zijn.
Het bedrijfsniveau van de turbine tijdens het koken moet altijd op de minimale versnelling worden ingesteld waarmee de dampen bij een bepaalde kookintensiteit kunnen worden verwijderd.
PRODUCTKAART
De productkaart bevindt zich binnen in de afzuigkap.
PROBLEMEN OPLOSSEN
| Probleem Mogelijke oorzaak Oplossing | ||
| 1* | De letter "F" verschijnt op het display terwijl de afzuigkap werkt. | Na 35 bedrijfsuren geeft de afzuigkap aan dat het anti-vetfilter moet worden schoongemaakt of vervangen. |
| 2* | Het display toont alleen het teken "-." (min en een stipje in de rechter benedenhoek), de afzuigkap reageert niet op een poging tot inschakelen. | Het aanraakpaneel is geblokkeerd - het is een functie die het schoonmaken van de afzuigkap gemakkelijker maakt. |
| 3* | Op het display verschijnt geen symbool, de afzuigkap reageert niet op het indrukken van de bedieningsvelden. | Waarschijnlijk het bedieningspaneel blijft hangen. |
| 4* | Het display toont het symbool van een van de snelheden, maar de afzuigkap reageert niet op het indrukken van de bedieningsvelden. | Waarschijnlijk het bedieningspaneel blijft hangen. |
| 5* | De turbine van de afzuigkap schakelt na 15 minuten gebruik uit en op het display knippert bijv. "1." (actueel snelheidsnummer en een stip in de rechter benedenhoek van het display). | De automatische timer van het bedieningspaneel is geactiveerd. |
| 6* | In de vierde snelheid knippert het cijfer "4" op het display, na 5 minuten schakelt de snelheid naar de derde. | De afzuigkap is voorzien van een turbostand, die na 5 minuten gebruik automatisch naar de derde snelheid schakelt om energie te besparen. |
| 7* | De afzuigkap kan alleen via het bedieningspaneel te bedienen, deze reageert niet op de afstandsbediening. | De batterij in de afstandsbediening is leeg of de afstand is te groot. |
| 8 | De afzuigkap kan de dampen niet goed afvoeren. | Vervuilde filters zijn waarschijnlijk de oorzaak. |
| 9 | Een of meer lichtpunten branden niet. | Doorgebrande halogeen/LED lamp. |
| 10 | De afzuigkap genereert overmatig geluid en trillingen. | De reden kan een onjuiste installatie van de afzuigkap aan de muur of keukenkast zijn. Niet alle bedoelde schroeven zijn vastgedraaid of de schroeven zijn niet vastgedraaid, waardoor er speling overblijft. | De afzuigkap moet op alle door de fabrikant aangegeven punten aan een muur of een kast worden bevestigd. Nadat u de positie van de afzuigkap horizontaal en verticaal hebt afgesteld, draait u alle montageschroeven vast. |
| * geldt voor afzuigkappen met aanraakbediening | |||
| Neem contact op met de dichtstbijzijnde erkende service als het probleem zich blijft voordoen. De gebruiker van de afzuigkap heeft in geen geval het recht om zelf reparaties uit te voeren. De lijst met servicepunten vindt u op de garantiekaart en op de website. | |||
CORRECTE VERWIJDERING VAN DIT PRODUCT (elektrische en elektronische afvalapparatuur)
De markering op het product geeft aan dat het product aan het einde van zijn levensduur niet samen met ander huishoudelijk afval mag worden weggegooid. Afgedankte apparatuur kan een nadelig effect hebben op het milieu en de menselijke gezondheid vanwege het mogelijke gehalte aan gevaarlijke stoffen, mengsels en componenten. Het mengen van elektronisch afval met ander afval of het onprofessioneel demonteren daarvan kan leiden tot het vrijkomen van stoffen die schadelijk zijn voor de gezondheid en het milieu.
Een afgedankt apparaat moet worden ingeleverd bij een inzamelpunt voor afgedankte elektrische en elektronische apparatuur. Om gedetailleerde informatie te verkrijgen over de plaats van het inleveren van elektrisch en elektronisch afval, dient de gebruiker contact op te nemen met het gemeentelijk inzamelpunt voor afval of de verwerkingspunt voor afgedankte apparatuur.
PL Życzymy zadowolenia z użytkowania naszego wyrobu i zapraszamy do skorzystania z szerokiej oferty handlowej firmy MPM)
DE Wir hoffen, dass Sie mit unserem Produkt zufrieden sind und laden Sie ein, unter unser breites Handelsangebot zu nutzen MPM
NL We wensen u veel plezier met het gebruik van ons product en nodigen u uit om gebruik te maken van het brede commerciële aanbod van MPM
