Type product	Afzuigkap (kookkap)
Merk	Exquisit
Model	FKH62.3INOX
Installatietype	Wandmontage, afvoer of recirculatie
Breedte	60 cm
Minimale afstand tot kookplaat (gas)	65 cm
Aantal snelheden	3 (Laag, Midden, Hoog) + Automatische uitschakelvertraging
Bediening	Elektronische drukknoppen (Licht, Aan/Uit, Laag, Midden, Hoog)
Verlichting	LED-module, 1,5W, 12V DC, vervangbaar
Vetfilter	Zelfdragend metaal, wasbaar (elke 2 maanden)
Koolstoffilter	Optioneel, niet wasbaar, elke 4 maanden vervangen
Afvoerdiameter	120 mm of 150 mm (met verloopstuk)
Voeding	220-240 V, 50 Hz (typisch)
Veiligheidsfuncties	Klasse I, aarding, automatische uitschakelvertraging
Materiaal	Roestvrij staal (INOX)
Inbegrepen accessoires	Schoorsteendelen, afvoerpijp, flens, schroeven, pluggen, handleiding
Max. aantal kookzones	4

Veelgestelde vragen - FKH62.3INOX Exquisit

Hoe installeer ik de afzuigkap?

Raadpleeg de handleiding: Markeer de verticale middellijn, boor gaten, bevestig beugels, haak de kap erop, sluit de afvoer aan. Minimale afstand tot gaskookplaat is 65 cm. Gebruik meegeleverde schroeven en pluggen.

Kan ik de kap in recirculatiemodus gebruiken?

Ja, installeer actieve koolstoffilters (optioneel, niet inbegrepen) en geen afvoer nodig. Koolstoffilters moeten elke 4 maanden worden vervangen.

Hoe reinig ik de vetfilters?

Verwijder filters elke 2 maanden door terug te duwen en naar beneden te trekken. Was in de vaatwasser of met de hand met een mild reinigingsmiddel. Volledig drogen voordat u ze terugplaatst.

Hoe vervang ik de LED-verlichting?

Koppel de kap los van de stroom. Verwijder het vetfilter, wrik vervolgens de lichtmodule los. Koppel de connector los, vervang door hetzelfde type (1,5W DC, 12V, DSS-1.5-S-33.2/120) en sluit opnieuw aan.

Wat als de motor niet werkt maar het licht wel?

Controleer of de bladen geblokkeerd zijn. Zo niet, dan is mogelijk de condensator of motor beschadigd. Neem contact op met de servicedienst voor vervanging.

Wat als zowel licht als motor niet werken?

Controleer de aansluiting van het netsnoer, schade aan de verlichting en de zekering. Zorg ervoor dat het stopcontact werkt. Zo niet, raadpleeg een elektricien.

Hoe pas ik de snelheid aan?

Druk op de knoppen Laag, Midden of Hoog terwijl de motor aan staat. Druk op de Aan/Uit-knop om de automatische uitschakelvertraging in te stellen (3 minuten). Druk nogmaals op Aan/Uit om te annuleren.

Wat is de minimale afstand voor een elektrische kookplaat?

De handleiding specificeert alleen gas: 65 cm. Voor elektrisch, volg de instructies van de kookplaat; doorgaans 50-60 cm.

Kan ik de kap zonder afvoer gebruiken?

Ja, maar u moet koolstoffilters installeren voor recirculatiemodus. De lucht wordt gefilterd en teruggevoerd naar de keuken.

Hoe voer ik de kap af?

Niet bij het huishoudelijk afval doen. Breng naar een WEEE-inzamelpunt voor recycling van elektrische en elektronische apparatuur.

GEBRUIKSAANWIJZING FKH62.3INOX Exquisit

De gebruiksaanwijzing is van toepassing op verschillende versies van dit apparaat.

Daarom vindt u beschrijvingen van individuele functies die niet van toepassing zijn op uw specifieke apparaat.

INSTALLATIE

• De fabrikant kan niet aansprakelijk worden gesteld voor eventuele schade als gevolg van een onjuiste installatie.
• De minimale afstand tussen het ondersteunend oppervlak voor de kookpotten op de kookplaat en het onderste deel van de afzuigkap. (Wanneer de afzuigkap zich boven een gastoestel bevindt, moet deze afstand tenminste 65 cm zijn). Als de installatie-instructies voor de gaskookplaat een grotere afstand aangeven, moet hiermee rekening worden gehouden. De afstand van 65 cm kan worden verkleind voor: niet-brandbare onderdelen van afzuigkappen en onderdelen die werken op een veilige extra lage spanning, op voorwaarde dat deze onderdelen bij vervorming geen toegang tot onderdelen onder spanning geven.
• Controleer of de netspanning overeenkomt met die aangegeven op het typeplaatje dat op de kap is bevestigd.
• Controleer voor apparaten van klasse I of de huishoudelijke stroomvoorziening voor voldoende aarding zorgt.
• Sluit de afzuigkap aan op de afvoerpijp via een buis met een minimale diameter van 120 mm. De route van het rookkanaal moet zo kort mogelijk zijn.
• De lucht mag niet worden afgevoerd via een rookkanaal dat wordt gebruikt voor het afvoeren van dampen van apparaten die gas of andere brandstoffen verbranden.
• Als de afzuigkap wordt gebruikt in combinatie met niet-elektrische apparaten (bijvoorbeeld gasverbrandingsapparaten), moet een voldoende mate van beluchting in de kamer worden gegarandeerd om terugstroming van uitlaatgas te voorkomen. De keuken moet een opening hebben die rechtstreeks in verbinding staat met de buitenlucht om de instroom van schone lucht te garanderen.
• Wanneer de afzuigkap wordt gebruikt in combinatie met apparaten die met andere dan elektrische energie worden gevoed, mag de onderdruk in de kamer niet hoger zijn dan 0,04 mbar om te voorkomen dat de damp door de afzuigkap naar de kamer wordt teruggezogen.
• Als het netsnoer is beschadigd, moet het worden vervangen door de fabrikant, diens monteur of personen met vergelijkbare kwalificaties om gevaar te voorkomen.
• Voorschriften betreffende de afvoer van lucht moeten worden nageleefd.

GEBRUIK

• De afzuigkap is alleen voor gebruik thuis, niet geschikt voor barbecues, winkels waar vlees wordt gebraden en andere commerciële doeleinden.
• Gebruik de afzuigkap nooit voor andere doeleinden dan waarvoor deze is ontworpen.
  ● Laat nooit hoge open vlammen onder de afzuigkap branden wanneer deze in werking is.
• Pas de vlamintensiteit aan om deze alleen op de bodem van de pan te richten en zorg ervoor dat deze niet langs de zijkanten van de pan terechtkomen.
• Frituurpannen moeten tijdens het gebruik voortdurend worden gecontroleerd: oververhitte olie kan in brand vliegen.
• Geen open vlam onder de afzuigkap; risico op brand.
• Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en personen met verminderde fysieke, sensorische of mentale capaciteiten of gebrek aan ervaring en kennis als zij op een veilige manier toezicht hebben gekregen of geïnstrueerd zijn over het gebruik van het apparaat en de desbetreffende gevaren begrijpen.
  Houd toezicht op kinderen om ervoor te zorgen dat ze niet met het apparaat spelen.
  ● Reiniging en gebruikersonderhoud mag niet door kinderen worden gedaan zonder toezicht.
• "VOORZICHTIG: Toegankelijke onderdelen kunnen heet worden bij gebruik met kooktoestellen".

ONDERHOUD

- De afzuigkap en het filter moeten regelmatig worden gereinigd volgens de instructies.

Schakel het apparaat uit of haal de stekker uit het stopcontact voordat u onderhoudswerkzaamheden uitvoert.

● Reinig en/of vervang de filters na de aangegeven periode (brandgevaar).

Maak de afzuigkap schoon met een vochtige doek en een neutraal vloeibaar reinigingsmiddel.

- Het apparaat is geschikt voor maximaal 4 kookelementen.

Het symbool op de verpakking geeft aan dat dit product niet als huishoudelijk afval mag worden behandeld. In plaats daarvan moet het worden ingeleverd bij het daarvoor bestemde inzamelingspunt voor het recyclen van elektrische en elektronische apparatuur. Door ervoor te zorgen dat dit product op de juiste manier wordt verwijderd, helpt u mogelijke nadelige gevolgen voor het milieu en de menselijke gezondheid te voorkomen, die anders zouden kunnen worden veroorzaakt door onjuiste afvalverwerking van dit product. Neem voor meer informatie over het recyclen van dit product contact op met uw lokale gemeente, uw afvalverwerkingsbedrijf of de winkel waar u het product heeft gekocht.

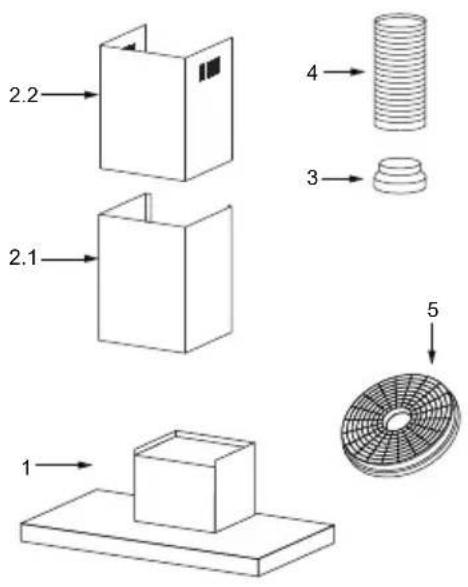

Ref.nr.	Aantal	Productonderdelen
1	1	Behuizing afzuigkap, compleet met: bediening, lampen, ventilator en filter.
2.1	1	Onderste schouwdeel
2.2	1	Bovenste schouwdeel
3 1		(optioneel)
4	1	Afvoerbuis (optioneel)
5 2	Actieve koolstofffilter (optioneel)

Aantal Documentatie

1 Gebruiksaanwijzing

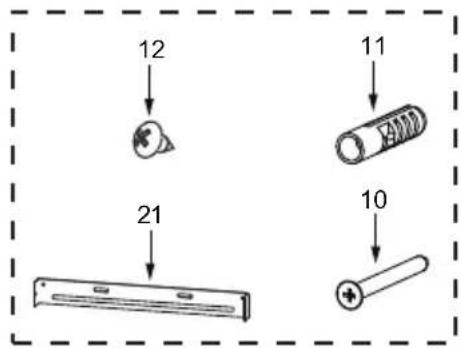

Ref.nr.	Aantal	Optionele installatie onderdelen
10	7	Schroeven 5 x 50
11	7	Wandpluggen
12	6	Schroeven 4,2 x 9,5 / Schroeven 4 x 8
21	2	Bevestigingsbeugel schouwdeel

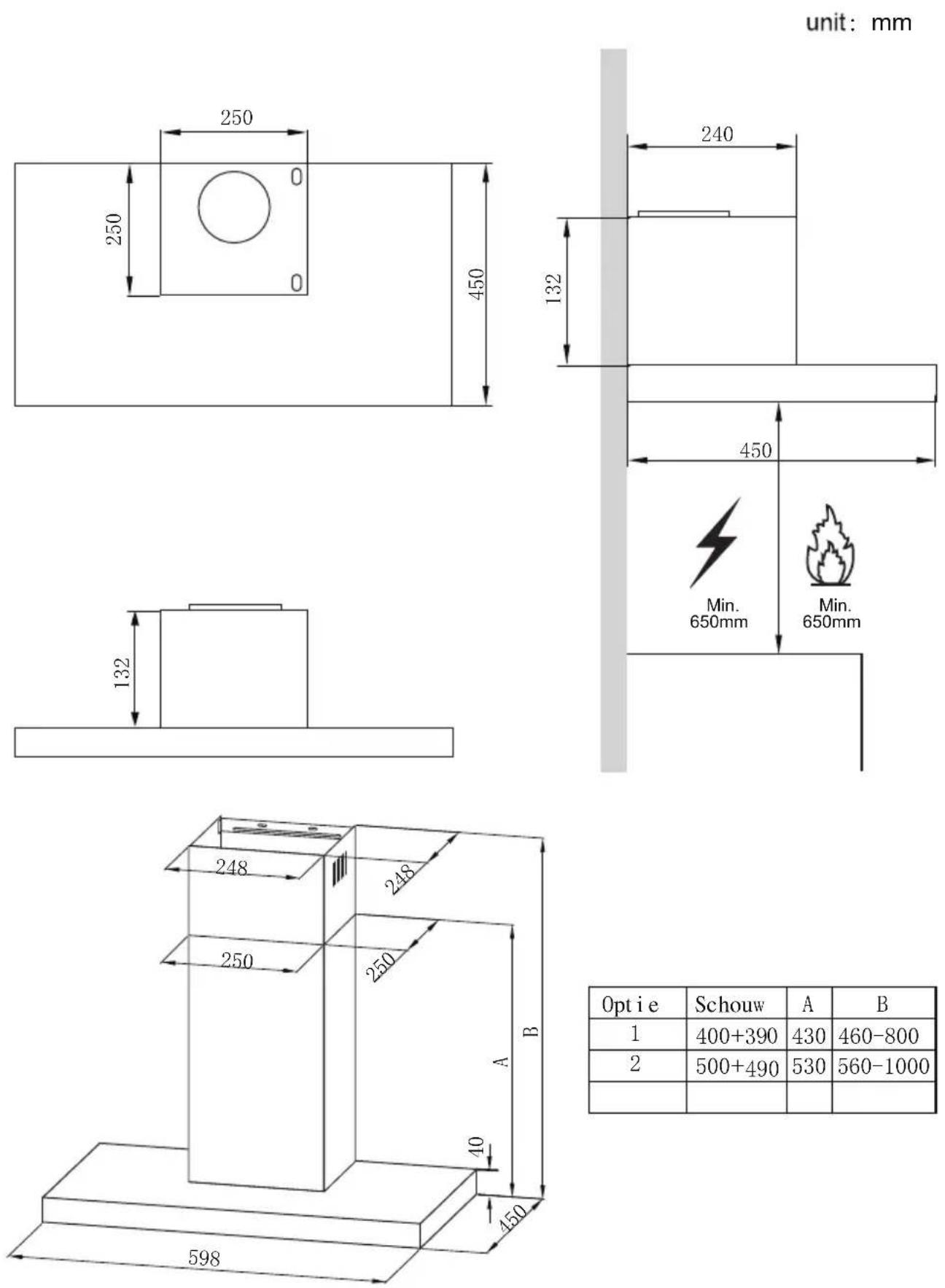

Optie	Schouw	A	B
1	400+390	430	460-800
2	500+490	530	560-1000

Als eerste stap begint u met het volgende tekenwerk:

• Een verticale lijn tot aan het plafond of tot aan de bovengrens, in het midden van het gebied waar de kap moet worden geplaatst.
• Een horizontale lijn A op 790–890 mm boven de bovenkant van de kookplaat.
• Een horizontale lijn B op X mm boven de horizontale lijn A.
• Een horizontale lijn C op 115 mm onder de horizontale lijn A.

Markeerpunten:

● Markeer een punt (1) op de horizontale lijn A, op 80 mm van de verticale referentielijn.

- Herhaal deze handeling aan de andere kant van de verticale referentielijn en controleer of de drie markeringenwaterpas zijn.

● Markeer een punt (2) op de horizontale lijn B, op 60 mm van de verticale referentielijn.

- Herhaal deze handeling aan de andere kant en controleer of de twee markeringen op dezelfde horizontale lijn staan.

- Markeer een punt (3) op de horizontale lijn C, op 150 mm van de verticale referentielijn. Herhaal deze handeling aan de andere kant en controleer of de twee markeringen waterpas zijn.

Bevestig de beugels:

• Boor gaten op de gemarkeerde punten met een 10 mm boor.
  ● Steek de pluggen (11) in de gaten.
• Bevestig de bevestigingsbeugel van de schouw (21) met 2 schroeven (10) (5 x 50) op de horizontale lijn B
• Schroef 2 schroeven (10) (5 x 50) in de muurpluggen (11) op de horizontale lijn A tot 4/5 van de schroef in, dit is nodig om de afzuigkap aan op te hangen.

3. Behuizing van de afzuigkap op de beugel bevestigen

• Hang de behuizing aan de 2 schroeven 10 (5x50) op de horizontale lijn A.
  • Zorg ervoor dat de behuizing van de afzuigkap waterpas hangt.
• Verwijder het filter aan de binnenkant van de afzuigkap, draai de schroeven (10) in de pluggen (11) op de gemarkeerde punten (3).

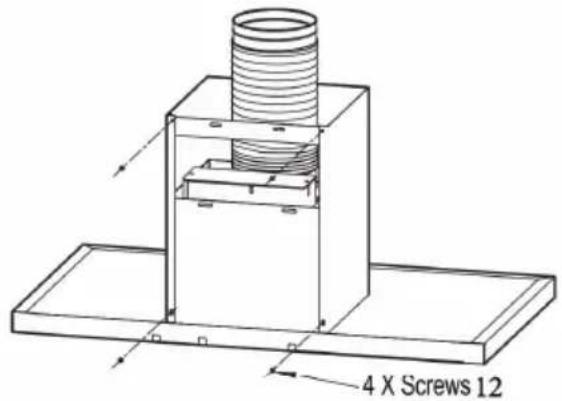

4. Onderste schouwdeel

- Bevestig de luchtafvoerbuis op de behuizing van de afzuigkap. (Bij afvoerversie, zie eerst *) Schroef onderste schouwdeel (2.1) vast op de behuizing van de afzuigkap met 2 schroeven (12). Schroef nu het onderste schouwdeel vast op de hiervoor bestemde gaten in de bevestigingsbeugel op de muur met 2 schroeven (12).

• Bij installatie van de afvoerversie, sluit u de afzuigkap aan op het rookafvoerkanaal met behulp van een flexibele of stijve buis van 150 of 120 mm; de keuze wordt aan de installateur overgelaten.
• Als u een luchtuitlaat aansluiting van 120 mm installeert, plaatst u het verloopstuk (3) op de uitlaat van de afzuigkap.
• Bevestig de buis (4) op zijn plaats met behulp van voldoende buisklemmen (niet bijgeleverd).
  • Verwijder eventuele koolstoffilters.

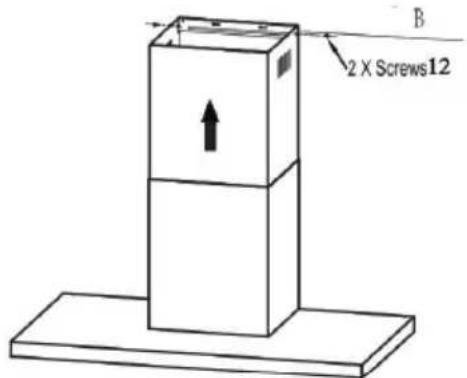

5. Bovenste schouwdeel

• Schuif het bovenste schouwdeel (2.2) in het onderste schouwdeel (2.1) en trek deze omhoog tot aan horizontale lijn B.
• Schroef het bovenste schouwdeel (2.2) vast op gaten in de bevestigingsbeugel voor het schouwdeel (21) met 2 schroeven (12).

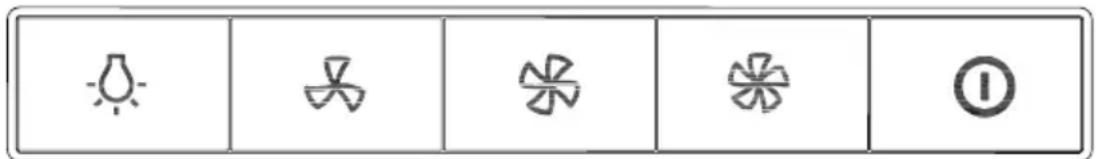

• Nadat u de stekker in het stopcontact stopt klinkt er één keer een zoemer als teken dat het apparaat is aangesloten op het stroomnetwerk. Nadat u het apparaat aan de stroom heeft aangesloten:
  Druk op de "Stop" knop, het apparaat staat in de stand-by stand. Druk opnieuw op deze knop en het apparaat gaat werken in de lage snelheid. De knoppen "Stop" en "laag" lichten op. Druk opnieuw op de "laag" knop en het apparaat wordt uitgeschakeld. Als u in de stand-by stand geen knop selecteert, gaat het apparaat automatisch na 3 minuten uit.
• Het knopje "licht" werkt zonder een combinatie met de andere knoppen. Druk het in en het lampje gaat branden, druk het opnieuw in, en het licht gaat weer uit.
• Druk op de "Hoog" knop. Als het apparaat in de lage of middelhoge stand werkt, gaat het dan naar de hoge stand. Als het al werkt op de hoge stand heeft het indrukken van deze knop geen effect. Als u deze knop kiest in de stand-by stand, gaat het apparaat niet na 3 minuten uit maar gaat het in de hoge stand werken.
• Kies de "lage" knop. Als het apparaat in de hoge of middelhoge stand werkt, gaat het vervolgens in de lage stand werken. Kiest u deze knop in de stand-by stand, gaat het apparaat niet na 3 minuten uit, maar gaat het in de lage stand werken.

• De filters moeten om de 2 maanden worden schoongemaakt, of vaker bij zeer intensief gebruik. Reinig de filters in warm water (niet de vaatwasser) met een mild reiningsmiddel.

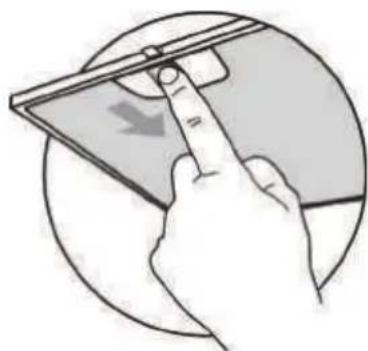

• Verwijder de filters één voor één door ze naar de achterkant van de afzuigkap te duwen en tegelijkertijd naar beneden te trekken.
• Elke vorm van verbuiging van de filters moet worden vermeden bij het wassen. Zorg ervoor dat ze helemaal droog zijn voordat u ze weer in de afzuigkap monteert (de kleur van het filteroppervlak kan gedurende de tijd veranderen, maar dit heeft geen invloed op de filterefficiëntie).
• Let er bij het plaatsen van de filters in de afzuigkap op dat ze in de juiste positie gemonteerd zijn, met de hendel naar buiten gericht.

Deze filters zijn niet wasbaar en kunnen niet worden hergebruikt en moeten ongeveer om de 4 maanden worden vervangen, of vaker bij intensief gebruik.

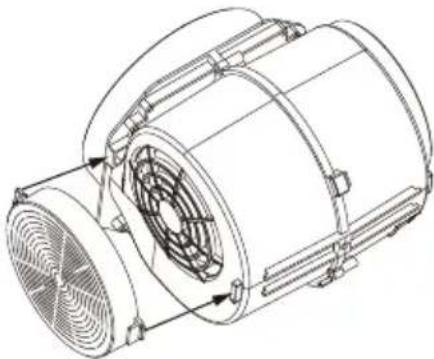

VERVANGING ACTIEVE KOOLSTOFFILTER

• Verwijder de metalen vetfilters.
• Verwijder het verzadigde actieve koolstofffilter.
• Breng de nieuwe filters aan.
• Plaats de metalen vetfilters terug.

• U kunt de gloeilampen niet vervangen, de hele lichtmodule moet worden vervangen.
• Bij het vervangen van de lichtmodules staan de contactpunten onder spanning.
• Voordat u de lichtmodule(s) vervangt, dient u de stekker uit het stopcontact te trekken of de stroomonderbreker in de zekeringkast uit te schakelen.

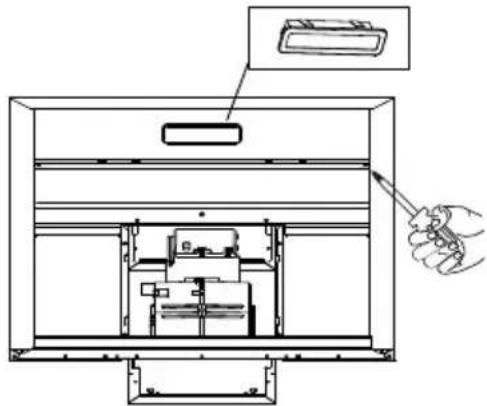

De LED-lichtmodule demonteren

• Verwijder het vetfilter en verwijder voorzichtig de 2 schroeven van de voorplaat (een kruiskopschroevendraaier is nodig om de schroeven te verwijderen).
• Ontkoppel de aansluiting van de LED-verlichting.
  Druk aan de achterkant van de voorplaat op het LED-lampje, haal het LED-lampje eruit.
• Vervang de lamp (in de handel verkrijgbare LED-lamp (max. 1.5 W).

VERWIJDERING VAN OUDE ELEKTRISCHE APPARATEN

De Europese richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparaten (AEEA) vereist dat oude elektrische huishoudelijke apparaten niet mogen worden vernietigd in de normale ongesorteerde gemeentelijke afvalstroom. Oude apparaten moeten apart worden ingezameld om het hergebruik en de recycling van de materialen die ze bevatten te optimaliseren en de gevolgen voor de menselijke gezondheid en het milieu te verminderen.

Het symbool met de doorgekruiste "afvalcontainer" op het product herinnert u aan uw verplichting, dat wanneer u het apparaat afdankt, het apart moet worden ingezameld.

Consumenten moeten contact opnemen met hun gemeente of de winkel waar het product is gekocht om informatie te krijgen over de correcte verwijdering van hun oude apparaat.

Probleem	Oorzaak Oplossing
Licht brandt, maar de motor werkt niet	De ventilatorbladen zijn geblokkeerd	Controleer de ventilatorbladen
	De condensator is beschadigd	Vervang de condensator
	De motor is beschadigd	Vervang de motor
	De interne bedrading van de motor is afgesneden/los. Er kan een onaangename geur te ruiken zijn	Vervang de motor
Licht + motor werken beide niet	Los van wat hierboven wordt vermeld, controleer het volgende:
	Licht beschadigd Vervang lampje	s
	Snoer zit los	Sluit de bedrading aan volgens het elektrische schema
Olielekkage	De in- en uitgang van de luchtventilatie zitten niet goed vast aan elkaar	Haal de uitvoer eraf en maak het vast met lijm
Trillingen	Het ventilatorblad kan trillingen veroorzaken als het beschadigd is	Vervang het ventilatorblad
	De motor is niet goed bevestigd	Maak de motor goed vast
	De afzuigkap is niet goed bevestigd	Maak de afzuigkap goed vast
Weinig zuigkracht	De afstand tusen de afzuigkap en de kookplaat is te groot	as de afstand aan
	Te veel ventilatie van open deuren en ramen	Kies een andere plek voor het apparaat of sluit enige deuren of ramen
Het apparaat zakt scheef weg	De bevestigingsschroeven zitten niet stevig genoeg vast	Maak de schroeven stevig vast en hang het apparaat horizontaal op
	De ophangschroeven zitten niet stevig genoeg vast	Maak de schroeven stevig vast en hang het apparaat horizontaal op

GARANTIEBEPALINGEN

1. Deze garantiebepalingen gelden uitsluitend voor de oorspronkelijke koper en voor huishoudelijk gebruik van het apparaat in Nederland. Bij doorverkoop van gebruiker aan gebruiker vervalt de garantie.
2. De garantie geldt slechts indien, bij eventueel beroep op de garantiebepalingen, dit garantiebewijs wordt getoond, samen met de originele aankoopnota.
3. Geen garantie zal van toepassing zijn op gebreken, veroorzaakt door beschadigingen, ruwe of onoordeelkundige behandeling, nalatigheid van de gebruiker, het gebruik van het apparaat op een onjuiste spanning, of gebruik voor een ander doel dan waarvoor het geleverd werd. Er kan ook geen beroep op de garantie gedaan worden als het typeplaatje met serienummer is veranderd of verwijderd en wanneer door ondeskundigen aan het apparaat is gewerkt.
4. Buiten garantie vallen: glas, gloeilampen, kunststof onderdelen of accessoires, draadmanden en/of separatie schotten, lak- en/of emaille beschadigingen.
5. De garantie vangt aan op de dag van plaatsing en houdt in: Twee jaar garantie op het gehele koel-vriesmeubel en de elektrische apparatuur zoals thermostaat, thermische beveiliging, relais, ventilator, transformator, schakelaar enz, met uitzondering van de onder 4 genoemde onderdelen.
6. De garantie omvat uitsluitend het ver vangen van defecte of beschadigde onderdelen voor zover wij ons volgens deze garantiebepalingen verantwoordelijk hebben gesteld.
7. Voorrijdkosten, arbeidsloon, transport- en/of verpakkingskosten, alsmede het transportrisico (voor apparaten die slechts in onze eigen werkplaats gerepareerd kunnen worden) worden niet door de garantie gedekt en zijn voor rekening van de gebruiker. Zie ook onze 'servicebepalingen' waarin o.a. de berekening van de voorrijdkosten en het arbeidsloon word - en omschreven.
   NBReparatiekosten moeten direct voldaan worden. Indien facturering van de monteurskosten wordt verlangd, zullen deze worden verhoogd met een bepaald bedrag aan administratiekosten.
8. Wij zijn niet verantwoordelijk voor werkzaamheden of reparatiekosten, niet in onze opdracht door derden uitgevoerd en evenmin voor kosten of gevolgen, hoe dan ook, direct of indirect uit een storing, gebrek of onoordeelkundig gebruik van het apparaat voortvloeiend.
9. Vervanging van onderdelen verlengt de garantietermijn niet.

1. Beschadigde apparaten bij ontvangst niet in gebruik nemen maar direct melden bij uw leverancier. Eventuele terugname van beschadigde, gebruikte apparaten is niet mogelijk.
2. De eerste 24 maanden na aankoopdatum wordt voor serviceverlening ten aanzien van gevallen, welke onder deze garantiebepalingen ressorteren, niets in rekening gebracht.
3. Vanaf twee jaar na de aankoopdatum worden in rekening gebracht:

a. de voorrijdkosten
b. het arbeidsloon
c. alle vervangen onderdelen.

1. Bij klantenbezoek dienen alle kosten en gebruikte materialen à contant te worden voldaan met inachtname van het onder de punten 2-4 van de servicebepalingen genoemde, ongeacht de aard der werkzaamheden.

2. Eventuele toezending van onderdelen geschiedt onder rembours.

Voor service: Exquisit

www.domest.nl - zie service

Tel. 0314 - 362244 (optie 2)

Fax. 0314 - 378232

E-mail: [e-mail]

Naam/adres/woonplaats koper:

Importeur:

DOMEST Multibrand Sales & Services

J.F. Kennedylaan 101b NL - 7001 CZ Doetinchem

Tel. 0314 - 362244 Fax 0314

-378232

E-mail: [e-mail]
