Merk	Joy Sport
Model	Sponsorsun 1 Sauna
Producttype	Infraroodsauna
Capaciteit	1 persoon
Afmetingen (L x B x H)	39.4 x 35.4 x 70.9 inch (100 x 90 x 180 cm)
Gewicht	110 lbs (50 kg)
Voeding	110-120V / 60Hz, standaard huishoudelijk stopcontact
Verwarmingselementen	6 koolstofvezel infraroodverwarmers
Temperatuurbereik	104°F – 140°F (40°C – 60°C)
Timer	60-minuten instelbare timer met automatische uitschakeling
Materiaal	Canadees hemlockhout, deur van gehard glas
Binnenverlichting	LED-chromotherapielicht
Bediening	Digitaal bedieningspaneel voor temperatuur, timer en licht
Zitplaats	Ergonomische rugleuning, comfortabele bank
Montage vereist	Ja, eenvoudige montage met meegeleverde hardware en instructies
Veiligheidskenmerken	Oververhittingsbeveiliging, automatische uitschakeling, laag-EMV-ontwerp
Onderhoud	Binnenkant afnemen met vochtige doek; milde reiniger gebruiken; schurende reinigingsmiddelen vermijden
Meegeleverde accessoires	Rugleuning, hoofdsteun, emmer en pollepel set
Garantie	1 jaar beperkte garantie op verwarming en bedieningspaneel
Certificeringen	ETL gecertificeerd

Veelgestelde vragen - Sponsorsun 1 Sauna Joy Sport

Hoe lang duurt het om op te warmen?

Meestal bereikt de sauna de ingestelde temperatuur binnen 15-20 minuten, afhankelijk van de omgevingstemperatuur.

Wat is de maximale temperatuur?

De maximale temperatuur is 140°F (60°C), wat veilig en comfortabel is voor de meeste gebruikers.

Heb ik een apart elektrisch circuit nodig?

Nee, het wordt aangesloten op een standaard 110-120V huishoudelijk stopcontact. Een apart circuit wordt aanbevolen als er andere apparaten op dezelfde lijn zitten.

Hoe reinig ik de sauna?

Veeg de binnenkant en het glas af met een vochtige doek en milde zeep. Gebruik geen agressieve chemicaliën. Haal altijd de stekker uit het stopcontact voor het reinigen.

Kan ik de sauna buiten gebruiken?

Het is alleen ontworpen voor gebruik binnenshuis. Houd het op een droge, goed geventileerde plaats uit de buurt van vocht.

Is de montage moeilijk?

De montage is eenvoudig met twee personen. Alle gereedschappen en instructies zijn inbegrepen. Reken op 1-2 uur.

Wat is het draagvermogen?

De bank ondersteunt tot 250 lbs (113 kg). De vloer moet vlak en stevig zijn.

Heeft het een garantie?

Ja, er is een 1-jarige beperkte garantie op de verwarming en het bedieningspaneel. De houtstructuur heeft 3 jaar garantie.

Hoe vaak moet ik de verwarmingen vervangen?

Koolstofvezelverwarmers gaan doorgaans 10.000+ uur mee. Als een verwarming defect raakt, neem dan contact op met de klantenservice voor vervanging.

Kan ik etherische oliën gebruiken?

Ja, maar gebruik slechts een kleine hoeveelheid op het meegeleverde kussentje of in een saunaveilige diffuser. Giet nooit direct op de verwarmingen.

GEBRUIKSAANWIJZING Sponsorsun 1 Sauna Joy Sport

Wij feliciteren u met de aankoop van dit JOY SPORT product. Tevens wensen wij u veel sportplezier toe met uw goede keuze. Volg aandachtig de montage handleiding. Mocht u nog vragen hebben dan helpen wij u graag verder.

Garantie,

Deze garantie geldt gedurende 12 maanden voor elke fabricagefout aan uw JOY SPORT product die door een gemachtigd JOY SPORT dealer werd verkocht.

Wanneer u garantie claimt bied JOY SPORT de mogelijkheid om naar eigen goeddunken het defecte apparaat of het betreffende onderdeel te herstellen of te vervangen.

De transportkosten van en naar onze werkplaats worden uitgesloten van deze garantie, en zijn dus voor rekening van de bezitter van het product.

Wanneer u aanspraak wenst te maken op eventuele garantie gaat u met het aankoopbewijs naar de dealer waar u uw product heeft gekocht.

De dealer zal uw claim dan verder afhandelen.

Tevens bestaat de mogelijkheid om contact op te nemen met de officiële JOY SPORT importeur.

Garantie uitsluitingen,

De garantie geldt niet voor: de normale slijtage, de gevolgen van een ondeskundige handeling, of beschadiging door de koper of door derden zelf, en defecten die aan extreme omstandigheden te wijten zijn.

De garantie kan ook niet worden geclaimd wanneer de originele constructie of uitrusting werd gewijzigd, of wanneer geen originele JOY SPORT onderdelen voor de reparatie werden gebruikt. De fabrikant kan niet verantwoordelijk gesteld worden voor schade, verlies of kosten, incidenteel noch gerelateerd ten gevolge van gebruik van dit apparaat.

Fitness-Import

Timmermannsweg 46

Veiligheidsinstructies 2

Introduktie, doelstelling, technische gegevens ....3

Installatie voorschriften 3

Montage handleiding....4-10

Bediening.... 10

Veiligheidsvoorschriften.... 11

Storingsoorzaken....11-12

Onderhoud 13

Transport 13

Paklijst 13

Belangrijke veiligheids voorschriften

Lees en volg alle instrukties

A

A) In verband met de veiligheid dienen de instrukties op ooghoogte in de cabine te worden opgehangen.
B) Een prullenbak mag niet in de verwarmde ruimte geplaatst worden.
C) De deur van de cabine is niet voorzien van een sluitsysteem om het risico van insluiting te voorkomen.
D) Zorg dat de ventilatieopeningen open zijn tijdens gebruik.
E) Belangrijk: Oververhitting ontstaat als de inwendige lichaamstemperatuur meerdere graden stijgt boven de normale temperatuur van 37oC. Symptomen zijn: duizeligheid en lethargie, De kenmerken van oververhitting zijn:
a) Niet onderkennen van het probleem.
b) Niet onderkennen dat de ruimte verlaten dient te worden.
c) Gevaarlijk voor vrouwen in verwachting.

Waarschuwing: Het gebruik van alcohol, drugs of medicijnen vergroot het risico van oververhitting.
F) Belangrijk: wanneer de temperatuurinstelling regelmatig afwijkt is het aan te raden om de servicedienst te raadplegen.
G) Waarschuwing: Om het risico van kortsluiting of brand te voorkomen, niet gebruiken zonder toezicht.
H) Veelvuldig gebruik kan schadelijk zijn voor de gezondheid. Mensen met een gezondheids-probleem dienen eerst hun huisarts te contacteren voor gebruik van de sauna.
I) Voorkom het risico van brand, plaats geen brandbare materialen in de cabine.
J) Verklein het risico van oververhitting:

a. Verlaat de cabine onmiddelijk als u zich slecht, duizelig of slaperig voelt. Een te lang verblijf in een verhitte ruimte kan de oorzaak van oververhitting zijn.
b. Laat uw kinderen niet zonder toezicht.
c. Overleg met uw huisarts als u in verwachting, ziek of onder behandeling bent.
d. Droge hete lucht in combinatie met alcohol, drugs of medicijnen kan schadelijk zijn voor de gezondheid.
e. Verklein het risico van elektrische schokken door de sauna spanningsloos te maken voor u deze reinigt.

Bewaar deze voorschriften

1. Introduktie

Wij wensen u geluk met de aanschaf van deze sauna, de eerste stap op weg naar een betere gezondheid. Duizenden gebruikers genieten iedere dag van het gebruik van de sauna. Infra-rood sauna's helpen u bij de verbranding van calorieen, reduceren schadelijke stoffen en verminderen pijn. Nu kunt u thuis genieten van de weldaad van deze infra-rood sauna.

2. Doelstelling.

Verminderen pijn: De infra-rood stralen van de sauna stimuleren de bloedsomloop en zorgen voor grotere zuurstofopname in het lichaam. Een verhoogde bloedcirculatie vermindert pijn en helpt u sneller beter worden. Een verhoogde bloedcirculatie verhoogt ook de doorbloeding van de huid.

Verbranding van calorieen en vetten: De infra-rood stralen van de sauna elimineren zout en overtollig vet. Verbrand tot 600 calorieen in een half uur in tegenstelling tot jogging waarbij 300 calorieen in een half uur worden verbrand of fietsen waarbij 225 calorieen worden verbrand.

Ontspant lichaam en geest: De infrarode golven passeren uw lichaam en verhogen de bloedcirculatie, en brengen zuurstof en voedingsstoffen naar uw organen. Hierdoor verdwijnt vermoeidheid en voelt u uw energie toenemen. Terwijl u geniet van de sauna luistert u intussen naar de muziek uit de radio/cd speler waardoor u zich heerlijk kunt ontspannen.

a. Hoge kwaliteit
b. Automatische thermostaat voor constante temperatuur.
c. Timer met zoemer, zoemer waarschuwt 5 minuten voor het einde van het programma.
d. Digitale thermometer
e. Infrarood verwarming.
f. AM/FM Car Stereo w/ CD speler en luidspreker

Installatie

1. Installatie voorschriften

a. Sluit geen andere apparatuur aan op het stopcontact van de sauna.
b. Installeer de sauna waterpas.
c. Installeer de sauna op een droge plaats.
d. Plaats geen brandbare of chemische stoffen in de buurt van de sauna.
e.

Montage instrukties.

Sauna cabine:

1. Afbeelding van de Sauna. zie FIG-1

1. Een en 2 persoonscabines zijn verpakt in 2 dozen Zie FIG-2 als voorbeeld C/NO: 002 1OF 2 and C/NO: 002 2 OF 2 zijn voor een unit.

3-persoons sauna, hoek sauna and 4-persoons sauna zijn verpakt in 3 dozen, als voorbeeld: C/NO: 002 1OF 3, C/NO: 002 2 OF 3 and C/NO: 002 3 OF 3 zijn voor een unit;

3..Controleer eerst of alle onderdelen aanwezig zijn voor u met de montage begint. Zie paklijst verderop

A. Gebruiksaanwijzing

B. Bodemplaat

C. Achterwand

D. Linkerwand

E. Rechterwand

F. Onderzitting

G. Zitting

H. Rugleuning

I. Voorwand

J. Binnenplafond

K. Dakplaat

L. CD Player

M. Radio omkasting

N. Schroevendraaier

O. handdoekrek

1. Plaats de bodemplaat (sectie 4, Sauna room diagram, p.3) en controleer of de goede kant voor ligt zie FIG-3.

FIG-3 Plaats bodemplaat

1. Plaats de achterwand op de bodemplaat in de voorbewerkte groef zie FIG-4

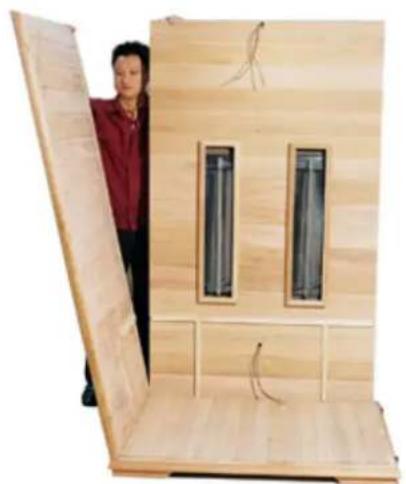

2. Plaats de linkerwand op de bodemplaat zorg dat deze past met achterwand. zie FIG-5

1. De sluitingen dienen niet eerder te worden gesloten dan nadat de positie van achterpanel en zijpaneel zijn gecontroleerd en goed bevonden.. zie Figure 6

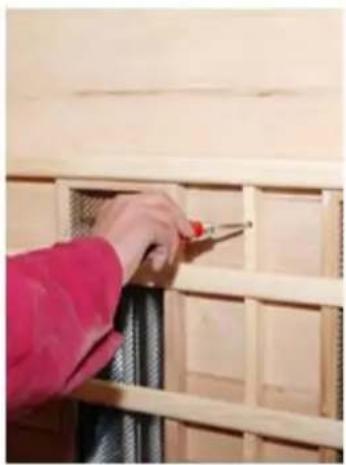

FIG-8 Monteren voorplaat zitting

1. Monteer de rechterwand op de bodemplaat en controleer of deze goed aansluit met de achterwand.. FIG-7
2. Monteer de voorwand zitting in de sleuven van de linker en rechterzijwand waarna u de elektra kabels verbind zie Figuur 8,9 Controleer of de kabels goed zijn aangesloten anders zal de verwarming niet werken

FIG-10 Monteer zitplaat

1. Leg de zitplank horizontal op de steun van de achterwand.. Zie FIG-10
2. Schroef de rugsteun aan de achterwand (sectie 12) Zie FIG-11

FIG-12 monteren voorwand

1. Plaats de voorwand op de bodemplaat en zorg dat hij links en rechts goed aansluit op de zijwanden. Wees voorzichtig met de glasdeur om schade te voorkomen. zie FIG-12.

2. Hang de draden van de voor- en achterwand naar binnen tijdens montage. zie FIG-13.Plaats de plafondplaat en controleer aan de binnenzijde of het overal goed past.

FIG-12 Plaats plafondplaat

FIG-14 leid de draden door de openingen in de plafondplaat

1. Tijdens het plaatsen van de plafondplaat dient u er voor te zorgen dat alle draden goed door de uitsparingen gevoerd worden waarna ze verbonden kunnen worden met de contacten op de plafondplaat. zie FIG-14
2. Zie FIG-15. Verbind alle draden met de contacten op de plafondplaat.

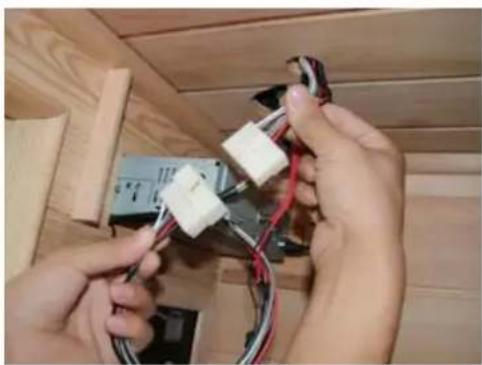

FIG-15 Aansluitingen boven op plafondplaat

FIG-16 Steek de draden naar binnen

1. Hierna steekt u de stekkers van luidspreker, temperatuur sensor, controlepaneel en radio door de opening in de cabine. zie FIG 16
2. Monteer de radio zie FIG-17, 17.1, 17.2, 17.3

FIG-17 controleer radio met onderdelen

FIG-17.3 borg de steun met de moer

1. Alle bedrading van de plafondplaat dient verbonden te worden met controlepaneel en radio, tevens de antenne. De sauna zal niet werken als er een contact niet gemaakt is.. zie FIG 18-21.

FIG-19 Verbind de temperatuurvoeler

FIG-20 verbind de stekker van het controlepaneel

FIG-22.1 bevestig de afscherming met schroeven

1. Plaats de afscherming over de radio en zet deze vast met schroeven. Gebruik hiervoor een kruiskopschroevendraaier zie FIG-22, 22.1
2. Overtuig u ervan dat alles correct is gemonteerd en steek de stekker in het stopcontact. Controleer nu de

werking van de sauna. Hierna kunt u de bovenplaat monteren waarbij u er voor zorgt dat de stekker door de betreffende opening naar buiten gevoerd wordt. zie FIG-23

FIG-23 Steek de stekker door de bovenplaat

FIG-24 Zet de bovenplaat vast met schroeven.

1. Zet de bovenplaat met schroeven vast. zie FIG-24

Montage volbracht

Bediening

1. voorwaarden

a. Verbind de stekker met een stopcontact
b. Stel de temperatuur in op een comfortabel niveau, normaal 30 minuten bij 50oC
c. Drink een glas water voor gebruik
d. Na 2 uur continu gebruik schakelt de sauna 1 uur uit..
e. Om geen brandwonden op te lopen mag u de verwarmingselementen niet aanraken..

1. Bediening.

a. Steek de stekker in het stopcontact en gebruik de on/off knop om in en uit te schakelen. Stekker moet er uit als de sauna niet in gebruik is. Gebruik geen verdeelstekker.
b. Druk de 'temperature' knop ▲, ▼ om de temperatuur hoger of lager in te stellen. Iedere keer als de '▲' knop is gedrukt.. Wanneer u langer dan 3 seconden drukt zal de instelling snel van waarde veranderen. Verlagen van de temperatuur gebeurd op de zelfde manier door de '▼' knop te drukken Als de sauna de ingestelde temperatuur heeft bereikt zal het 'heat' lampje uitgaan.
c. Druk de tijdknop ▲, ▼om de tijd in te stellen. Op dezelfde manier als beschreven in b. 5 minuten voor het einde van het programma zal de zoemer gedurende 1 minuut een signaal geven.
d. Druk op de 'light'knop om de binnenverlichting in en uit te schakelen..
e. Na gebruik van de sauna deze uitschakelen en de stekker uit het stopcontact nemen.

f. Om de tijd in te stellen druk op de 'function' knop tot de 'time' knop brand. Druk de '+'and '-' om de timer op 5 tot 60 minutes in te stellen. Als u langer dan 3 seconden drukt zal de instelling sneller veranderen. Als het display '05' aangeeft, geeft de timer een signaal en zal het programma na 5 minuten uitschakelen. Om het programma weer in te stellen kunt u de timer resetten.

g. De Fahrenheit en Celsius aanduiding kan worden gewijzigd door de temperatuur knoppen "+" and "-"tegelijk te drukken, dan drukt u op de knop "light" om te wijzigen,

h .CD Player

Lees de instructie bij de radio/cd-speler

Waarscuwing

1. Veiligheidsvoorschriften

a. Om brand te voorkomen mag u geen kleren drogen of handdoeken achterlaten in de sauna
b. Om brandwonden en elektrische schokken te voorkomen mag u geen metalen gereedschap gebruiken bij de afdekking van de infrarood verwarmingselementen
c. Als de sauna in gebruik is mag u het lamparmatuur niet aanraken. Wanneer de lamp moet worden vervangen schakelt u deze uit en wacht tot het programma is afgelopen. Als de lamp is afgekoeld kunt u deze vervangen.
d. Sproei geen water over de verwarmingselementen, dit kan een elektrische schok of schade aan de elementen veroorzaken..
e. Gebruik uw infrarood sauna niet als u::

1. Open wonden hebt
2. Oogletsel
3. Brandwonden,
4. Oude en zwakke mensen, special hen die leiden aan een aandoening, zwangere vrouwen en kinderen wordt gebruik ontraden, Kinderen van 6 jaar en ouder mogen de sauna gebruiken onder toezicht van volwassenen.
5. Wanneer u leidt aan een aandoening vraagt u eerst advies aan uw huisarts voor u de sauna gebruikt.
6. Laat geen huisdieren in de sauna.
7. Gebruik de sauna niet als u onder invloed bent van alcohol..

Storingsoorzaken:

	probleem	Mogelijke oorzaak	oplossing
1 Indicatielicht power werkt niet		Stekker niet in stopcontact Controleer de aansluiting
		Geen stroom Controleer het circuit (zekering)
		Lampje kapot Vervang het paneel
2 Indicatielicht voor functie werkt niet		Het verwarmingsindicatielicht is stuk Vervang het paneel
		De printplaat is stuk Vervang de printplaat
		De teperatuurvoeler is stuk Controleer de verbinding of vervang de voeler
3	Infra-rood element werkt niet	Element is stuk Element vervangen
		De stekkers in de bekabeling liggen los	Controleren en vastzetten
		Temperatuurvoeler is stuk	Controleer de aansluitingen of vervangen
		De printplaat of het relais werkt niet	Vervang de printplaat
4	Reuk in de sauna	Elektrische problemen	1) Verwarmingselement oververhit, schakel stroom uit en vervang element.2) Kortsluiting in bedrading
5	Geen licht	Lamp kapot Vervang de lamp
		Bedrading los Maak bedrading in orde
		Transformator stuk Vervang de transformator
		Storing in controlepaneel Repareren of vervangen
6	Luidspreker werkt	Luidspreker stuk Vervangen
		Bedrading los Bedrading vastzetten
		Radio niet ingeschakeld Radio inschakelen
7 Radio/cd-speler werkt niet		Stroomtoevoer is los of stuk Controleer aansluitingen
		Radio defect Vervang de radio
		Zekeringen stuk Vervang de zekering
8	Sauna stroomloos	Stekker niet aangesloten Stekker aansluiten
		Geen stroom op stopcontact	Controleer zekeringen
		Aansluitpaneel stuk	Vervang paneel
9	Het temperatuurdisplay toont "EP"	Temperatuursensor stuk of slecht contact	Controleer bedrading of vervang sensor
10	Het temperatuurdisplay toont "H"	De temperatuur in de sauna is te hoog	Zet de sauna uit en neemt contact op met de leverancier.
11	Het temperatuurdisplay toont "00", en de temperatuur op het display is lager dan 5oC na 5 minuten	Een van de verwarmingselementen werkt niet	Controleer of alle elementen werken en vervang de kapotte

Gebruikers onderhouds instrukties

Schoonmaken

Reinig de sauna met een vochtige katoenen handdoek en droog hierna met een schone droge doek. Gebruik geen benzine, alcohol of sterke chemische middelen in de sauna. Gebruik geen middelen die hout of de beschermlaag hierop kunnen aantasten.

*** Laat de sauna of radio niet langer dan 2 uur aan. ***

Transport en opslag

1. Bescherm apparaat tegen regen, sneeuw en beschadiging tijdens transport.
2. Niet opslaan in een vochtige omgeving.

Paklijst

1X voorwand
1Xacterwand
2X zijwanden
1X vloerplaat
1X plafondplaat
1X bovenplaat
1X zitplaat(2 stuks voor FIR-044)
1 X onderplaat zitting (2 stuks voor FIR-044)
1 X rugsteun ( 2 stuks voorFIR-044 )
3X verwarmingselement voor FIR-023L serie
5X verwarmingselement voor FIR-022L serie
6X verwarmingselement voor FIR-033L seriel
6X verwarmingselement voor FIR-044L serie
1X lamp armatuur
1X radio/CD player met 2X Speakers
1X radio/CD player omkasting
1X zakje met toebehoren
1X schroevendraaier
1X Instructieboek

USER MANUAL

Joy Sport ®

Sponsorsun 1
