Producttype	Gesloten warmwater-wandboiler
Model	DEM 50 Easy
Nominale inhoud	50 l
Afmetingen (H × B × D)	897 × 410 × 405 mm
Gewicht (leeg / gevuld)	21 kg / 71 kg
Aansluitvermogen	2 kW
Nominale spanning	220–240 V, 1/N/PE, 50/60 Hz
Max. toegestane druk	0,6 MPa
Temperatuurinstelbereik	30–75 °C
Energie-efficiëntieklasse	C
Vorstbeveiligingsstand	7 °C
Beschermingsgraad	IP25
Materiaal binnencontainer	Staal met speciale directemaille "Co Pro" en beschermingsanode
Aansluitingen	Koudwatertoevoer G 1/2 A, Warmwaterafvoer G 1/2 A
Bedieningselementen	Temperatuurinstelknop, signaallamp voor bedrijfsindicatie
Bijzondere functies	Vorstbeveiliging, energiebesparingsstand (60 °C), veiligheidstemperatuurbegrenzer
Onderhoud	Beschermingsanode jaarlijks controleren, veiligheidsventiel regelmatig bedienen, ontkalking indien nodig
Goedkeuring	Voor drinkwater, gesloten bouwwijze, drukkranen vereist
Garantie	24 maanden bij particulier gebruik

Veelgestelde vragen - DEM 50 Easy AEG

Welke veiligheidsinstructies moeten in acht worden genomen bij gebruik van de AEG DEM 50 Easy?

Let op: Het apparaat staat onder druk; expansiewater druppelt uit het veiligheidsventiel. Bij uitstroomtemperaturen boven 43 °C bestaat er verbrandingsgevaar. Kinderen vanaf 8 jaar en personen met beperkte vaardigheden mogen het apparaat alleen onder toezicht gebruiken. De elektrische aansluiting moet aan alle polen worden onderbroken met een scheidingsafstand van minimaal 3 mm.

Hoe wordt het apparaat geïnstalleerd?

De installatie mag alleen door een vakman worden uitgevoerd. Het apparaat wordt verticaal in een vorstvrije ruimte gemonteerd. In de koudwatertoevoerleiding moet een goedgekeurd veiligheidsventiel worden ingebouwd. De elektrische aansluiting gebeurt als vaste aansluiting met beschermingsleider.

Hoe stel ik de gewenste watertemperatuur in?

Draai de temperatuurinstelknop traploos naar de gewenste temperatuur (30–75 °C). Het signaallampje brandt tijdens het opwarmen. De aanbevolen energiebesparingsstand is bij 60 °C (weinig kalkvorming).

Wat moet ik doen bij langere afwezigheid of vakantie?

Zet de temperatuurinstelknop op een positie tussen vorstbeveiliging en energiebesparingsstand. Bij langdurig niet gebruiken op vorstbeveiliging zetten. Voor het eerste gebruik na lange pauze de inhoud van het reservoir eenmalig opwarmen tot boven 60 °C.

Hoe reinig en onderhoud ik het apparaat?

Reinig de buitenkant met een vochtige doek, geen schurende reinigingsmiddelen. Laat de elektrische veiligheid en het veiligheidsventiel regelmatig door een vakman controleren. De beschermingsanode moet na een jaar voor het eerst worden gecontroleerd. Bij kalkaanslag het apparaat laten ontkalken.

Wat te doen als het water niet warm wordt en het signaallampje niet brandt?

Mogelijke oorzaak: geen spanning. Controleer de zekeringen in de huisinstallatie. Als het lampje brandt maar het water niet warm genoeg wordt, verhoog dan de temperatuurinstelling. Bij aanhoudende problemen een vakman bellen.

Hoe werkt de vorstbeveiligingsfunctie?

Het apparaat is bij de temperatuurinstelling vorstbeveiliging (7 °C) beschermd tegen vorst zolang de stroomvoorziening gewaarborgd is. Het schakelt tijdig in en verwarmt het water. De waterleidingen en het veiligheidsventiel worden niet door het apparaat beschermd.

Hoe wordt het apparaat geleegd?

Sluit de afsluitkraan in de koudwatertoevoerleiding. Open alle warmwaterafnamepunten. Laat restwater bij het veiligheidsventiel weglopen. Let op: Bij het legen kan heet water vrijkomen (verbrandingsgevaar).

Welke energie-efficiëntieklasse heeft de AEG DEM 50 Easy?

Het apparaat heeft energie-efficiëntieklasse C. Het dagelijkse stroomverbruik is 6,451 kWh, jaarlijks 1386 kWh. Het stand-by energieverbruik is 0,73 kWh/24h bij 65 °C.

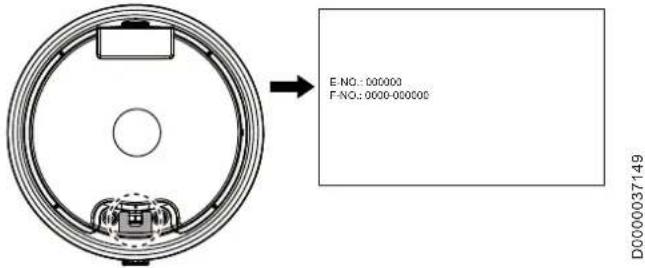

Waar vind ik de typeplaatgegevens voor de klantenservice?

Het typeplaatje bevindt zich op het apparaat. Noteer de E-nr. (000000) en F-nr. (0000-000000) voor snellere hulp bij de klantenservice. Contactgegevens vindt u in de handleiding: telefoon 0911 9656-56015, e-mail [e-mail].

GEBRUIKSAANWIJZING DEM 50 Easy AEG

Gesloten warmwaterboiler voor wandbevestiging

Bediening en Installatie 14

BESONDERE HINWEISE

BEDIENUNG

1. Algemene aanwijzingen....15
2. Veiligheid....15
3. Toestelbeschrijving....16
4. Instellingen....16
5. Reiniging, verzorging en onderhoud .... 16
6. Problemen verhelpen....16

INSTALLATIE

1. Veiligheid....17
2. Toestelbeschrijving....17
3. Voorbereidingen....17
4. Montage 17
5. Ingebruikname....18
6. Buitendienststelling....18
7. Storingen verhelpen....19
8. Onderhoud 19
9. Technische gegevens 21

GARANTIE

MILIEU EN RECYCLING

BIJZONDERE INFO

Het toestel kan door kinderen vanaf 8 jaar, alsmede door personen met verminderde fysieke, sensorische of geestelijke vermogens of met een gebrek aan ervaring en kennis gebruikt worden, wanneer er toezicht op hen gehouden wordt, of wanneer ze met betrekking tot het veilige gebruik van het toestel geïnstrueerd zijn en de gevaren die daaruit ontstaan, begrepen hebben. Kinderen mogen niet met het toestel spelen. Kinderen mogen zonder toezicht geen reiniging of gebruikersonderhoud uitvoeren.

- Aansluiting op het stroomnet is alleen als vaste aansluiting toegestaan. Het toestel moet op alle polen met een afstand van minstens 3 mm van de aansluiting van het net losgekoppeld kunnen worden.

• Bevestig het toestel zoals beschreven in het hoofdstuk "Installatie/voorbereidingen".
• Neem de maximaal toegelaten druk in acht (zie hoofdstuk "Installatie/technische gegevens/gegevenstabel").

• Het toestel staat onder druk. Tijdens verwarming druppelt expansiewater uit de veiligheidsklep.

• Stel periodiek de veiligheidsklep in werking, zodat vastzitten, bijv. door kalkafzettingen, voorkomen wordt.

• Tap het toestel af zoals beschreven in het hoofdstuk "Installatie/onderhoud/het toestel aftappen".
• Monteer een type-gekeurd veiligheidsventiel in de koudwateraanvoerleiding. Let erop dat daarvoor, afhankelijk van de voedingsdruk, eventueel ook een reduceerafsluiter nodig is.
• Dimensioneer de afvoerleiding op een wijze dat het water bij volledig geopende veiligheidsklep ongehinderd kan afgevoerd worden.
• Monteer de afblaasleiding van de veiligheidsklep met een constante afwaartse helling in een vorstvrije ruimte.
  De afblaasopening van de veiligheidsklep moet geopend blijven naar de atmosfeer.

BEDIENING

1. Algemene aanwijzingen

De hoofdstukken "Bijzondere info" en "Bediening" zijn bedoeld voor de gebruiker van het toestel en voor de installateur.

Het hoofdstuk "Installatie" is bestemd voor de vakman.

Info

Lees deze handleiding voor gebruik zorgvuldig door en bewaar deze op een veilige plaats.

Overhandig de handleiding in voorkomende gevallen aan een volgende gebruiker.

1.1 Veiligheidsaanwijzingen

1.1.1 Structuur veiligheidsaanwijzingen

TREFWOORD Soort gevaar

Hier staan mogelijke gevolgen, wanneer de veiligheidsaanwijzing wordt genegeerd.

» Hier staan maatregelen om het gevaar af te wen- den.

1.1.2 Symbolen, soort gevaar

Symbool Soort	gevaar
	Letsel
	Elektrische schok
	Verbranding(verbranding, verschroeiing)

1.1.3 Trefwoorden

TREFWOORD Betekenis
GEVAAR Aanwijzingen die leiden tot zwaar letsel of overlijden, wanneer deze niet in acht genomen worden.
WAARSCHU-WING	Aanwijzingen die kunnen leiden tot zwaar letsel of overlijden, wanneer deze niet in acht genomen worden.
VOORZICHTIG	Aanwijzingen die kunnen leiden tot middelmatig zwaar of licht letsel, wanneer deze niet in acht genomen worden.

1.2 Andere aandachtspunten in deze documentatie

Info

Algemene aanwijzingen worden aangeduid met het symbool dat hiernaast staat.

» Lees de aanwijzingsteksten grondig door.

Symbool Betekenis
	Materièle schade(toestel-, gevolg-, milieuschade)
	Het toestel afdanken

» Dit symbool geeft aan dat u iets moet doen. De vereiste handelingen worden stapsgewijs beschreven.

1.3 Maateenheden

Info

Tenzij anders wordt vermeld, worden alle maten in millimeter aangegeven.

2. Veiligheid

2.1 Voorgeschreven gebruik

Het toestel is bestemd voor het verwarmen van drinkwater en kan één of meerdere tappunten voeden.

Het toestel is bestemd voor gebruik in een huishoudelijke omgeving. Het kan veilig bediend worden door personen die daarover niet geïnstrueerd zijn. Het toestel kan eveneens buiten een huishouden gebruikt worden, bijv. in het kleinbedrijf, voor zover het op dezelfde wijze gebruikt wordt.

Elk ander gebruik geldt niet als gebruik conform de voorschriften. Als niet conform de voorschriften geldt ook het gebruik van het toestel voor het verwarmen van andere vloeistoffen dan water of water met chemicaliën, bijv. brine.

Tot gebruik conform de voorschriften behoort ook het in acht nemen van deze handleiding evenals de handleidingen voor het gebruikte toebehoren.

2.2 Algemene veiligheidsaanwijzingen

De kraan en het veiligheidsventiel kunnen tijdens de werking een temperatuur van meer dan 60 °C aan- nemen.

Bij uitlooptemperaturen van meer dan 43 °C bestaat gevaar voor brandwonden.

WAARSCHUWING letsel

Het toestel kan door kinderen vanaf 8 jaar, alsmede door personen met verminderde fysieke, sensorische of geestelijke vermogens of met een gebrek aan ervaring en kennis gebruikt worden, wanneer er toezicht op hen gehouden wordt, of wanneer ze met betrekking tot het veilige gebruik van het toestel geïnstrueerd zijn en de gevaren die daaruit ontstaan, begrepen hebben. Kinderen mogen niet met het toestel spelen. Kinderen mogen zonder toezicht geen reiniging of gebruikersonderhoud uitvoeren.

Materièle schade

De waterleidingen en het veiligheidsventiel moeten door de gebruiker tegen vorst beschermd worden.

Info

Het toestel staat onder druk. Tijdens verwarming druppelt expansiewater uit de veiligheidsklep.

» Waarschuw uw installateur, als er na het verwarmen nog water nadruppelt.

2.3 Keurmerk

Zie het typeplaatje op het toestel.

3. Toestelbeschrijving

Het gesloten (drukvaste) toestel verwarmt tapwater op elektrische wijze. U kunt de temperatuur regelen met de temperatuurinstelknop. Afhankelijk van de voeding wordt het verwarmen automatisch uitgevoerd tot aan de gewenste temperatuur. U kunt de actuele warmwatertemperatuur aflezen op de temperatuurindicator.

Het stalen binnenreservoir is voorzien van speciaal direct email "Co Pro" en van een veiligheidsanode. De anode beschermt het binnenreservoir tegen corrosie.

Vorstbescherming

Het toestel is ook bij de temperatuurinstelling Vorstbescherming tegen vorst beschermd, op voorwaarde dat de voeding is gewaarborgd. Het toestel wordt op tijd ingeschakeld en het water wordt verwarmd. Het toestel biedt de waterleidingen en het veiligheidsventiel echter geen bescherming tegen vorst.

4. Instellingen

Info

Alleen de installateur heeft toestemming om de temperatuurinstelknop eraf te trekken.

Het is mogelijk de temperatuur traploos in te stellen.

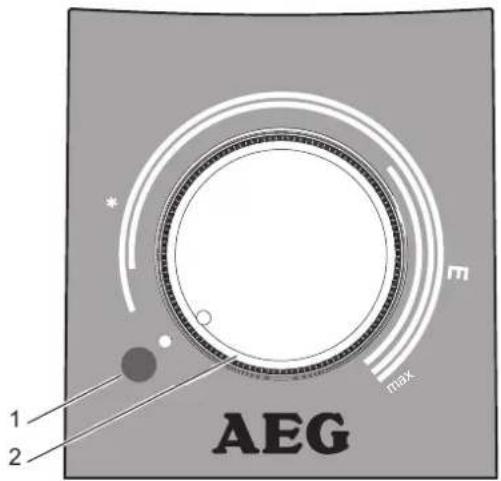

D0000037144

1 Waarschuwingslampje als werkingsindicator

2 Thermostaat

* Vorstbescherming

E Aanbevolen energiezuinige stand, geringe kalkvorming, 60 °C

Max Maximale temperatuurinstelling, 75 °C

Bepaald door het systeem kunnen de temperaturen afwijken van de gevraagde waarde.

Waarschuwingslampje als werkingsindicator

Het waarschuwingslampje van de werkingsindicator brandt als het water opgewarmd wordt.

4.1 Vakantie en afwezigheid

» Als het toestel gedurende meerdere dagen niet zal gebruikt worden, dient u de temperatuurinstelknop in te stellen op een positie tussen de vorstbeschermings- en energiespaarstand.

» Wanneer het toestel gedurende een langere periode niet gebruikt wordt, stelt u het toestel uit energiebesparingsoogpunt in op vorstbescherming. Wanneer er geen vorstgevaar bestaat, kunt u het toestel ook loskoppelen van het stroomnet.

» Uit hygiënisch oogpunt dient u de inhoud van de boiler vóór het eerste gebruik één maal te verwarmen tot ruim 60 °C.

5. Reiniging, verzorging en onderhoud

» Laat de elektrische veiligheid van het toestel en de werking van het veiligheidsventiel periodiek door een installateur controleren.

» Laat de veiligheidsanode voor het eerst na één jaar door een installateur controleren. De installateur beslist vervolgens met welke intervallen een nieuwe controle uitgevoerd moet worden.

» Gebruik geen schurende reinigingsmiddelen of reinigingsmiddelen met oplosmiddelen. Een vochtige doek volstaat om het toestel te onderhouden en te reinigen.

Kalkaanslag

Bijna al het water geeft kalk af bij hoge temperaturen. De kalk slaat neer in het toestel en beïnvloedt de werking en de levensduur van het toestel. De verwarmingselementen moeten daarom van tijd tot tijd ontkalkt worden. De installateur, die op de hoogte is van de plaatselijke waterkwaliteit, kan u meedelen wanneer het volgende onderhoud uitgevoerd moet worden.

» Controleer periodiek de kranen. Verwijder kalk op de kraanuitlopen met in de handel verkrijgbare ontkalkingsmiddelen.

» Stel periodiek de veiligheidsklep in werking, zodat vastzitten, bijv. door kalkafzettingen, voorkomen wordt.

6. Problemen verhelpen

Probleem	Oorzaak	Oplossing
Het water wordt niet warm en het waarschuwingslampje is niet verlicht.	Er is geen spanning.	Controleer de zekeringen van de huisinstallatie.
Het water wordt niet warm genoeg en het waarschuwingslampje is verlicht.	De temperatuur is te laag ingesteld.	Stel de temperatuur hoger in.
	Het toestel verwarmt na, wanneer er bij-voorbeeld veel water is afgetapt.	Wacht totdat het signaallampje voor de werkingsindicator gedoofd is.
De uitstroomhoeveelheid is laag.	De straalregelaar in de kraan of de douchekop is verkalkt of vuil.	Reinig en/of ontkalk de straalregelaar of de douchekop.

Waarschuw de installateur als u de oorzaak zelf niet kunt verhelpen. Om u nog sneller en beter te kunnen helpen, deelt u hem de nummers op het typeplaatje mee (000000 en 0000-000000):

INSTALLATIE

7. Veiligheid

Installatie, ingebruikname, evenals onderhoud en reparatie van het toestel mogen alleen door een gekwalificeerde installateur uitgevoerd worden.

7.1 Algemene veiligheidsaanwijzingen

Wij waarborgen de goede werking en de bedrijfszekerheid uitsluitend bij gebruik van originele onderdelen en vervangingsonderdelen voor het toestel.

7.2 Voorschriften, normen en bepalingen

Info

Neem alle nationale en regionale voorschriften en bepalingen in acht.

8. Toestelbeschrijving

8.1 Toebehoren

Afhankelijk van de voedingsdruk zijn veiligheidsgroepen en reduceerafsluiters verkrijgbaar. Deze type-gekeurde veiligheidsgroepen beschermen het toestel tegen een verboden drukoverschrijding.

Drukkranen zijn verkrijgbaar als accessoire.

9. Voorbereidingen

9.1 Montageplaats

Het toestel is voorzien voor vaste wandmontage op een gesloten oppervlak. Zorg ervoor dat de wand voldoende draagvermogen heeft.

Voor het afvoeren van het expansiewater dient een passende afvoer in de buurt van het toestel te zitten.

Het toestel kan niet in een hoek gemonteerd worden, omdat de schroeven voor de bevestiging aan de wand langs de zijkant toegankelijk moeten zijn.

» Monteer het toestel verticaal in een vorstvrije ruimte en in de buurt van het tappunt.

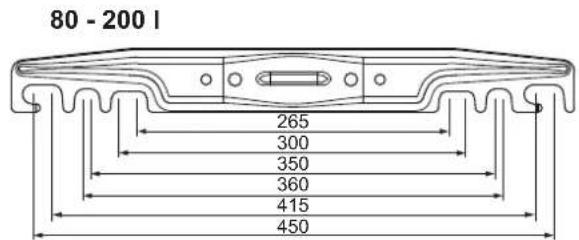

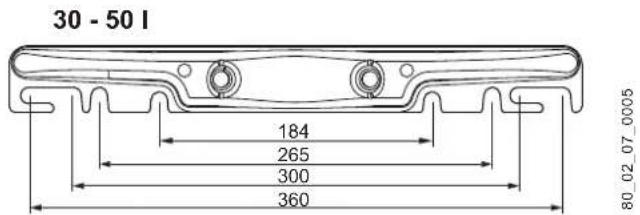

9.2 Wandbevestiging monteren

Info

Zorg ervoor dat de temperatuurinstelknop vanaf de voorzijde toegankelijk is.

De aan het toestel gemonteerde wandbevestiging is voorzien van slobgaten voor haken, waardoor montage op reeds aanwezige ophangbouten van vorige toestellen meestal mogelijk is.

» Breng anders de afmetingen voor de boorgaten over op de wand (zie hoofdstuk "Technische gegevens/afmetingen en aansluitingen").
» Boor, indien vereist, de gaten en monteer de wandbevestiging met schroeven en pluggen. Kies bevestigingsmateriaal dat past bij de sterkte van de wand.
» Hang het toestel met de wandbevestiging aan de schroeven of bouten. Houd daarbij rekening met het lege gewicht van het toestel (zie hoofdstuk "Technische gegevens/gegevenstabel") en voer de werkzaamheden eventueel met twee personen uit.

» Lijn het toestel verticaal uit.

10.1 Wateraansluiting

Materièle schade

Voer alle werkzaamheden voor wateraansluiting en installatie uit conform de voorschriften.

Het toestel moet met drukkranen worden gebruikt.

» Spoel de koudwaterleiding grondig door vóór aan-sluiting van het toestel op de waterleiding, zodat er geen vreemde voorwerpen in de boiler of het veilig-heidsventiel terecht kunnen komen.

» Sluit de hydraulische aansluitingen met een vlakke afdichting aan.

10.1.1 Toegelaten materialen

Materiële schade

Neem de instructies van de fabrikant en het hoofdstuk "Technische gegevens/storingssituaties" in acht bij het gebruik van kunststofbuizen.

Koudwaterleiding

Als materiaal is thermisch verzinkt staal, roestvast staal, koper of kunststof toegestaan.

Warmwaterleiding

Als materiaal is roestvast staal, koper en kunststof toe-gestaan.

10.1. 2 Veiligheidsventiel monteren

Info

Als de waterdruk hoger is dan 0,6 MPa, moet in de "Koudwatertoevoer" een reduceerafsluiter ingebouwd worden.

Het is verboden de maximaal toegelaten druk te overschrijden (zie hoofdstuk "Technische gegevens/gegevenstabel").

» Monteer een type-gekeurd veiligheidsventiel in de koudwateraanvoerleiding. Let erop dat daarvoor, afhankelijk van de voedingsdruk, eventueel ook een reduceerafsluiter nodig is.
» Dimensioneer de afvoerleiding op een wijze dat het water bij volledig geopende veiligheidsklep ongehinderd kan afgevoerd worden.
» Monteer de afblaasleiding van de veiligheidsklep met een constante afwaartse helling in een vorstvrije ruimte.
» De afblaasopening van de veiligheidsklep moet geopend blijven naar de atmosfeer.
» Sluit de veiligheidsgroep aan op het toestel door de buizen op het toestel te schroeven.

10.2 Elektrische aansluiting

WAARSCHUWING elektrische schok Voer alle werkzaamheden voor elektriciteitsaansluitingen en installatie uit conform de voorschriften. Scheid alle polen van het toestel van het elektriciteitsnet voor aanvang van alle werkzaamheden.

WAARSCHUWING elektrische schok Aansluiting op het stroomnet is alleen als vaste aan- sluiting toegestaan. Het toestel moet op alle polen met een afstand van minstens 3 mm van de aansluit- ting van het net losgekoppeld kunnen worden.

WAARSCHUWING elektrische schok Zorg ervoor dat het toestel is aangesloten op de aardleiding.

Materiële schade Neem de gegevens op het typeplaatje in acht. De aangegeven spanning moet overeenkomen met de netspanning.

» Trek de temperatuurinstelknop eraf.
» Draai de 4 schroeven eruit.
» Verwijder de onderste kap.
» Leid een aansluitkabel waterdicht door de aanwezige kabeldoorvoer.
» Sluit de aansluitkabel in het toestel aan.
» Bevestig de onderste kap met de 4 schroeven.
» Steek de temperatuurinstelknop erop.

11. Ingebruikname

11.1 Eerste ingebruikname

Info

Vul het toestel met water voor de elektrische aansluiting wordt uitgevoerd. Wanneer u een leeg toestel inschakelt, schakelt de veiligheidstemperatuurbegrenzer het toestel uit.

» Open de afsluitklep in de koudwateraanvoerleiding.
» Open een tappunt tot het toestel gevuld is en het leidingnet luchtvrij is.
» Stel het doorstroomvolume in. Let daarbij op het maximaal toegelaten doorstroomvolume bij volledig geopende kraan (zie hoofdstuk "Technische gegevens/gegevenstabel").
» Reduceer, indien gewenst, het doorstroomvolume op de smoring van het veiligheidsventiel.
» Draai de temperatuurinstelknop naar de maximale temperatuur.
» Schakel de netspanning in.
» Controleer het functioneren van het toestel. Let daarbij op het uitschakelen van de thermostaat.
» Controleer de werking van het veiligheidsventiel.

11.1.1 Overdracht van het toestel

» Leg aan de gebruiker de werking van het toestel en van het veiligheidsventiel uit en maak hem vertrouwd met het gebruik.
» Wijs de gebruiker op mogelijk gevaar, met name het gevaar van brandwonden.
» Overhandig deze handleiding.

11.2 Opnieuw in gebruik nemen

Zie hoofdstuk "Eerste ingebruikname".

12. Buitendienststelling

» Verbreek de verbinding tussen het toestel en de netspanning met de zekering in de huisinstallatie.
» Tap het toestel af. Zie het hoofdstuk "Onderhoud/Het toestel aftappen".

13. Storingen verhelpen

Info

Bij temperaturen lager dan -15 °C kan de veiligheidstemperatuurbegrenzer worden geactiveerd. Het toestel kan al tijdens opslag of transport aan deze temperaturen zijn blootgesteld.

Storing Oorzaak Oplossing
Het water wordt niet warm en het waarschuwingslampje is niet verlicht.	De veiligheidstemperatuurbegrenzer is geactiveerd, omdat de regelaar defect is.	Verhelp de oorzaak van de fout. Vervang de regelaar.
	De veiligheidstemperatuurbegrenzer is geactiveerd, omdat de temperatuur lager is dan -15 °C.	Druk op de resettoets (zie afbeelding).
Het water wordt niet warm en het waarschuwingslampje is verlicht.	Het verwarmingselement is defect.	Vervang het verwarmingselement.
Het water wordt niet warm genoeg en het waarschuwingslampje is verlicht.	De temperatuurrege- laar is defect.	Vervang de thermo-staat.
De verwarmingstijd is zeer lang en het waarschuwingslampje is verlicht.	Het verwarmingselement is verkalkt.	Ontkalk het verwarmingselement.
Het veiligheidsventiel druppelt na, wanneer de verwarming is uit-geschakeld.De waterdruk is te	De klepzitting is vuil. Reinig de klepzitting.
	hoog.	Installeer een redu-ceerafsluiter.

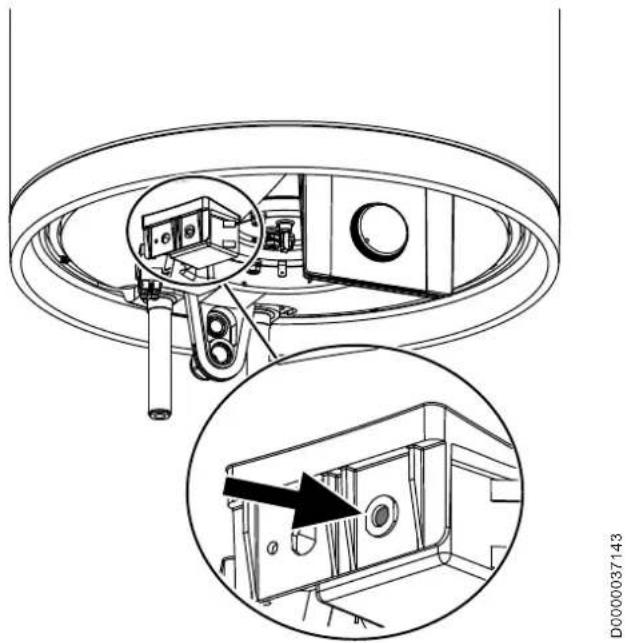

Resetknop veiligheidstemperatuurbegrenzer

WAARSCHUWING elektrische schok Voer alle werkzaamheden voor elektriciteitsaansluitingen en installatie uit conform de voorschriften. Scheid alle polen van het toestel van de netspanning voor aanvang van alle werkzaamheden.

Wanneer het toestel moet worden afgetapt, raadpleeg dan het hoofdstuk "Het toestel aftappen".

14.1 Veiligheidsventiel controleren

» Het is verplicht het veiligheidsventiel regelmatig te testen.

14.2 Het toestel aftappen

WAARSCHUWING verbranding Tijdens het aftappen kan er heet water uit het toestel lopen.

Indien het toestel voor onderhoudswerkzaamheden of bij vorstgevaar moet worden afgetapt voor de bescherming van de volledige installatie, gaat u als volgt te werk:

» Sluit de afsluitklep in de koudwateraanvoerleiding.
» Open de warmwaterkleppen van alle tappunten tot het toestel afgetapt is.
» Laat het restwater af aan het veiligheidsventiel.

14.3 Veiligheidsanode controleren/vervangen

» Controleer de veiligheidsanode voor het eerst na een jaar en vervang deze, indien nodig.
» Beslis daarna in welke tijdsintervallen de verdere controles moeten uitgevoerd worden.

14.4 Ontkalken

» Verwijder losse kalkafzettingen uit de boiler.
» Ontkalk, indien noodzakelijk, het binnenreservoir met in de handel verkrijgbare ontkalkingsmiddelen.
» Ontkalk de flens alleen na demontage.
» Behandel het oppervlak van het reservoir en de veiligheidsanode niet met ontkalkingsmiddelen.

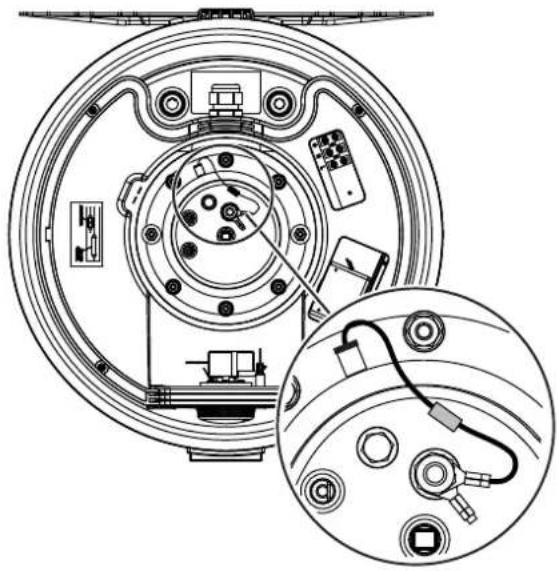

14.5 Veiligheidsweerstand tegen corrosie

Zorg ervoor dat bij het onderhoud de veiligheidsweerstand tegen corrosie (560 Ω) niet beschadigd of verwijderd wordt. Monteer de veiligheidsweerstand tegen corrosie na vervanging weer conform de voorschriften.

14.6 Regelaar-begrenzer-combinatie omruilen

D0000037142

1 Regelaarsensor

2 Begrenzersensor

» Steek de regelaarsensor en de begrenzersensor tot tegen de aanslag in de sensorhuls.

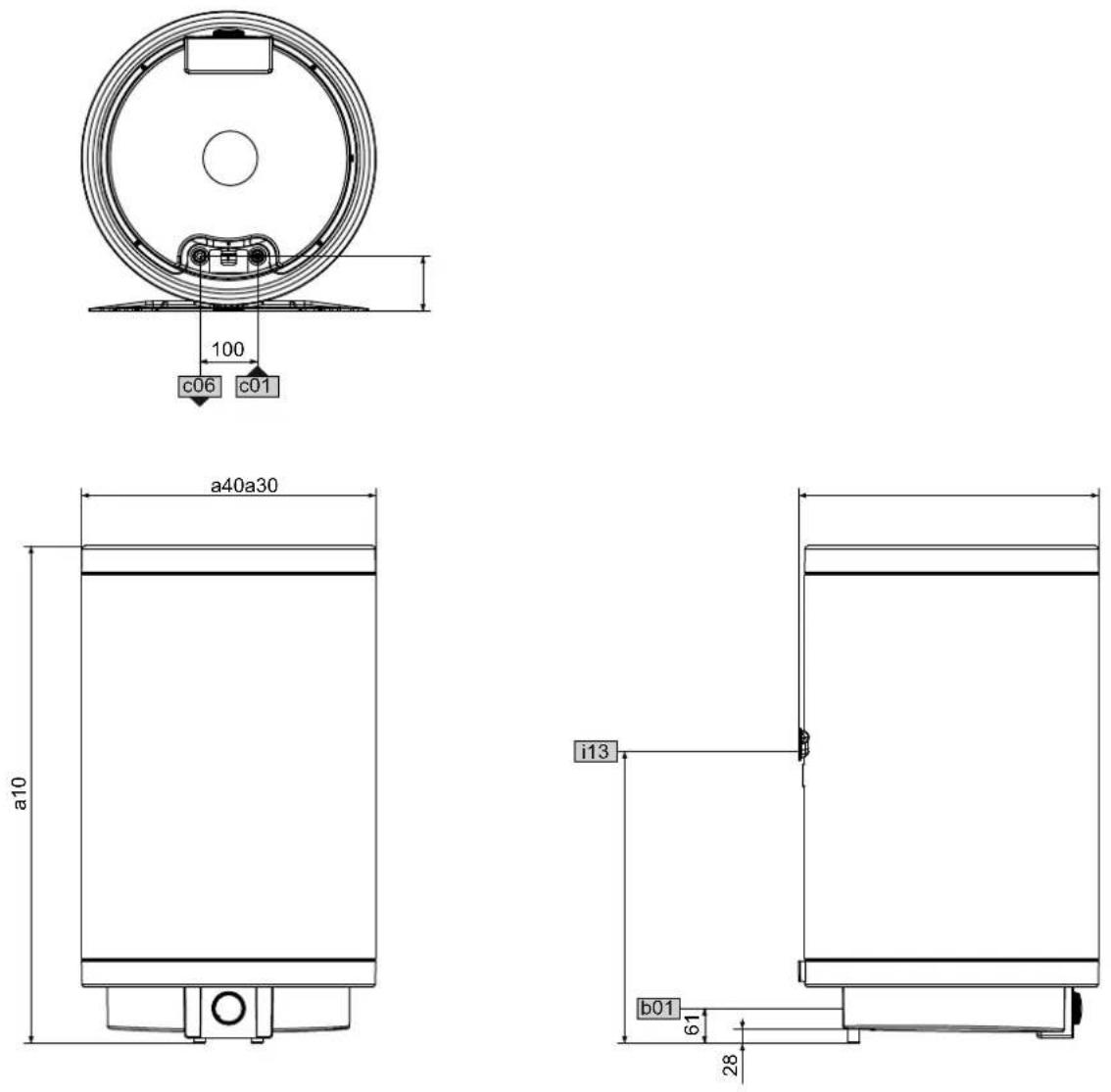

15.1 Afmetingen en aansluitingen

D0000037135

DEM 30				EASY	DEM 50 EASY	DEM 80 EASY	DEM 100 EASY	DEM 120 EASY	DEM 150 EASY	DEM 200 EASY
a10	Toestel	Hoogte	mm	642	897	871	1025	1178	1410	1715
a30	Toestel	Diepte	mm	410	410	520	520	520	520	520
a40	Toestel	Diameter	mm	405	405	510	510	510	510	510
b01	Doorvoer elektr. kabels	Schroefkoppeling		PG 16	PG 16	PG 16	PG 16	PG 16	PG 16	PG 16
c01	Koudwatertoevoer	Buitendraad		G 1/2 A	G 1/2 A	G 1/2 A	G 1/2 A	G 1/2 A	G 1/2 A	G 1/2 A
		Afstand aan de achterzijde	mm	85,5	85,5	95	95	95	95	95
c06	Warmwateruitloop	Buitendraad		G 1/2 A	G 1/2 A	G 1/2 A	G 1/2 A	G 1/2 A	G 1/2 A	G 1/2 A
		Afstand aan de achterzijde	mm	85,5	85,5	95	95	95	95	95
i13	Wandbevestiging	Hoogte	mm	522	582	573	725	875	1114	1415

Wandbevestiging

80_02_07_0006

15.2 Elektriciteitsschema

D0000037038

1 Aansluitklem
2 Veiligheidstemperatuurbegrenzer
3 Temperatuurregelaar
4 Waarschuwingslampje als werkingsindicator
5 Verwarmingselement
6 Elektrische weerstand 560 Ohm
7 Anode
8 Tank

15.3 Storingen

Bij een storing kunnen er temperaturen tot 95 °C bij 0,6 MPa voorkomen.

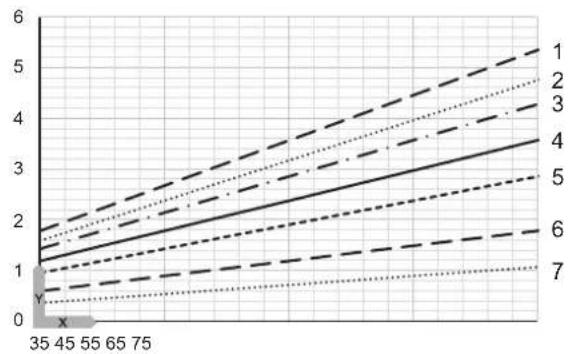

15.4 Verwarmingsgrafiek

De opwarmtijd is afhankelijk van de boilerinhoud, van de koudwatertemperatuur en van het verwarmingsvermo-gen.

Diagram bij koudwatertemperatuur van 15 °C:

15.5 Gegevens over het energieverbruik

De productgegevens voldoen aan de EU-verordeningen betreffende de richtlijn voor milieuvriendelijke vormgeving van energiegerelateerde producten (ErP).

DEM 30		EASY	DEM 50 EASY	DEM 80 EASY	DEM 100 EASY	DEM 120 EASY	DEM 150 EASY	DEM 200 EASY
		234183	234184	234185	234186	234187	234188	234189
Fabrikant		AEG Haus-technik	AEG Haus-technik	AEG Haus-technik	AEG Haus-technik	AEG Haus-technik	AEG Haus-technik	AEG Haus-technik
Belastingsprofiel		S	M	M	L	L	L	XL
Energierendementsklasse		C	C	C	C	C	C	D
Energetisch rendement	%	34	37	36	38	38	37	37
Dagelijks stroomverbruik	kWh	2,591	6,451	6,603	12,583	12,622	12,861	20,861
Jaarlijks stroomverbruik	kWh	544	1386	1412	2716	2723	2763	4491
Door de fabriek ingestelde temperatuurwaarde	°C	60	60	60	60	60	60	60
Geluidsniveau	dB(A)	15	15	15	15	15	15	15
Gebruik van daltarief mogelijk		Nee	Nee	Nee	Nee	Nee	Nee	Nee

15.6 Gegevenstabel

DEM 30		EASY	DEM 50 EASY	DEM 80 EASY	DEM 100 EASY	DEM 120 EASY	DEM 150 EASY	DEM 200 EASY
234183 234184 234185 234186 234187 234188	234189
Hydraulische gegevens
Nominale inhoud	I	30	50	80	100	120	150	200
Mengwatervolume 40 °C	I	52	99	142	186	224	288	376
Elektrische gegevens
Aansluitvermogen ~ 230 V	kW	2	2	2	2	2	2	3
Nominale spanning	V	220-240	220-240	220-240	220-240	220-240	220-240	220-240
Fasen		1/N/PE	1/N/PE	1/N/PE	1/N/PE	1/N/PE	1/N/PE	1/N/PE
Frequentie	Hz	50/60	50/60	50/60	50/60	50/60	50/60	50/60
Werkwijze éénkring		X	X	X	X	X	X	X
Opwarmtijd van 15 °C naar 65 °C	h	0,88	1,5	2,36	2,97	3,55	4,45	3,95
Werkingsgebied
Temperatuurinstelbereik	°C	30-75	30-75	30-75	30-75	30-75	30-75	30-75
Max. toegelaten druk	MPa	0,6	0,6	0,6	0,6	0,6	0,6	0,6
Max. toegelaten temperatuur	°C	95	95	95	95	95	95	95
Max. doorstroomvolume	l/min	23,5	23,5	23,5	23,5	23,5	23,5	23,5
Geleidbaarheid drinkwater min./max.	μS/cm	100-1500	100-1500	100-1500	100-1500	100-1500	100-1500	100-1500
Energiegegevens
Energieverbruik in stand-by/24 uur bij 65 °C	kWh	0,53	0,73	0,79	0,98	1,15	1,33	1,61
Energierendementsklasse		C	C	C	C	C	C	D
Uitvoeringen
Uitvoering gesloten		X	X	X	X	X	X	X
Beschermingsgraad (IP)		IP25	IP25	IP25	IP25	IP25	IP25	IP25
Vorstbeschermingsstand	°C	7	7	7	7	7	7	7
Kleur		wit	wit	wit	wit	wit	wit	wit
Afmetingen
Hoogte	mm	642	897	871	1025	1178	1410	1715
Diepte	mm	410	410	520	520	520	520	520
Diameter	mm	405	405	510	510	510	510	510
Gewichten
Gevuld gewicht	kg	46	71	108	133	159	196	256
Leeg gewicht	kg	16	21	28	33	39	46	56

Garantie

Voor toestellen die buiten Duitsland zijn gekocht, gelden de garantievoorwaarden van onze Duitse ondernemingen niet. Bovendien kan in landen waar één van onze dochtermaatschappijen verantwoordelijk is voor de verkoop van onze producten, alleen garantie worden verleend door deze dochtermaatschappij. Een dergelijk garantie wordt alleen verstrekt, wanneer de dochtermaatschappij eigen garantievoorwaarden heeft gepubliceerd. In andere situaties wordt er geen garantie verleend.

Voor toestellen die in landen worden gekocht waar wij geen dochtermaatschappijen hebben die onze producten verkopen, verlenen wij geen garantie. Een eventueel door de importeur verzekerde garantie blijft onverminderd van kracht.

Milieu en recycling

Wij verzoeken u ons te helpen ons milieu te beschermen. Doe de materialen na het gebruik weg overeenkomstig de nationale voorschriften.

1702 Groot-Bijgaarden

Tel. [phone]

Fax [phone]

Czech Republic

STIEBEL ELTRON spol. s r.o.

K Hájům 946
