GEBRUIKSAANWIJZING FZ 86.1 Ariston Thermo

Nederlands' 1 Deutsch' 12

Samenvatting

Het installeren' 2\~3

Plaatsing

Elektrische aansluiting

Typepiaatje

Beschrijving van het apparaat' 4

Algemeen aanzicht

Bedieningspaneel

Starten en gebruik' 5

De oven starten

voorzorgsmaatregelen en advies' 10

Algemene veiligheidsmaatregelen

Afvalverwijdering

Energiebesparing en milieubesef

Service

Onderhoud en verzorging' 11

De elektrische stroom afsluiten

Schoonmaken van de oven

De ovendeur reinigen

vervangen van het lampje

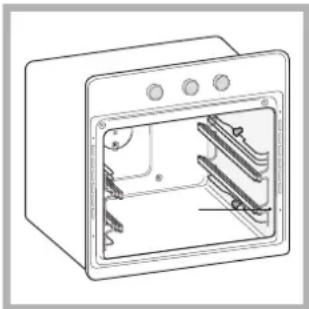

Montage van de Kit Glijders

ARISTON

NL

NL

! Bewaar dit boekje zorgvuldig voor eventuele verdere raadpleging' Wanneer u het product weggeeft' verkoopt' of wanneer u verhuist' dient u dit boekje bij de oven te bewaren zodat alle nodige informatie voorhanden blijft'

! Lees de gebruiksaanwijzingen zorgvuldig door: er staat belangrijke informatie in over installatie' gebruik en veiligheid'

Plaatsing

! Het verpakkingsmateriaal is niet bestemd voor kinderen en dient daarom te worden weggegooid volgens de geldende normen ( zie Voorzorgsmaatregelen en advies)

! De installatie moet worden uitgevoerd door een bevoegde installateur en volgens de instructies van de fabrikant. Een verkeerde installatie kan schade berokkenen aan personen, dieren of dingen:

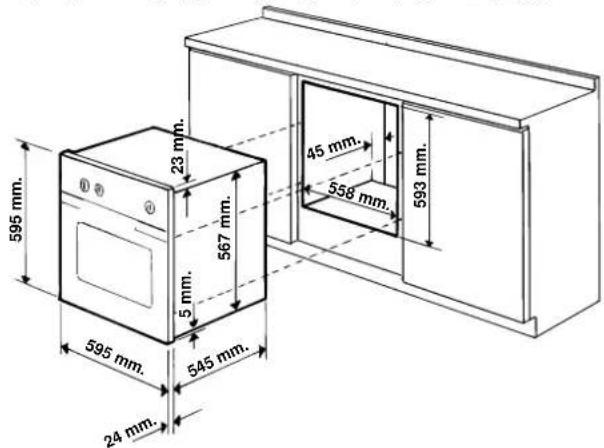

Inbouw

voor een goede werking van het apparaat moet het keukenmeubel de juiste kenmerken hebben:

• de zijkanten van de kastjes die aan de oven grenzen moeten hittebestendig zijn;
• in het bijzonder moet in geval van meubels met fineer' de lijm bestand zijn tegen temperaturen van 100°C;
• voor het inbouwen van de oven' zowelonder het aanrecht (zie figuur) alsin stapelbouw' dient het keukenmeubel de volgende afmetingen te hebben:

595 mm. 23 mm. 567 mm. 45 mm. 558 mm. 593 mm. 595 mm. 545 mm. 24 mm.

! Nadat het apparaat is ingebouwd' mag er geen contact meer mogelijk zijn met de elektrische onderdeien:

Het energieverbruik dat staat aangegeven op het typeplaatje is gebaseerd op dit soort installatie

ventilatie

Om een goede ventilatie te kunnen garanderen is het noodzakelijk de achterkant van het meubel te verwijderen. Het verdient de voorkeur de oven op twee houten balken te plaatsen of eventueel op een enkele plank die een opening heeft van tenminste 45 x 560 mm (Zie afbeeldingen).

Regel de 4 klemmetjes aan de zijkant van de oven in overeenkomst met de 4 gaten in de lijst. De stand hangt af van de dikte van de zijkant van het meubel:

als de dikte 20 mm is: verwijder het bewegende gedeelte van het klemmetje ( zie afb );

als de dikte 18 mm is: gebruik de eerste gleuf, zoals door de fabrikant is voorzien ( zie afb );

als de dikte 16 mm is: gebruik de tweede gleuf ( zie afb' )

Om het apparaat aan het keukenkastje te bevestigen: open de ovendeur en schroef de 4 houtschroeven in de 4 gaten in de zijrand.

! Alle beschermende onderdelen moeten zodanig worden bevestigd dat ze niet kunnen worden verwijderd zonder gereedschap te gebruiken.

Elektrische aansluiting

! De ovens met driepolige voedingskabel functioneren met de wisselstroom' de spanning en de frequentie die aangegeven staan op het typeplaatje ( zie onder )

Monteren voedingskabel

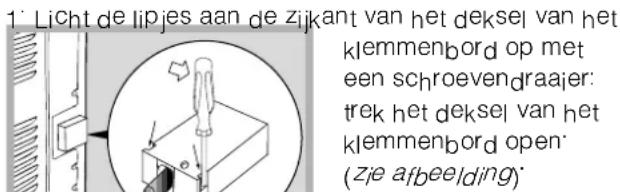

1. Licht de lipjes aan de zijkant van het deksel van het klemmenbord op met een schroevendraaier: trek het deksel van het klemmenbord open (zje afbeelding)

1. Licht de lipjes aan de zijkant van het deksel van het klemmenbord op met een schroevendraaier: trek het deksel van het klemmenbord open (zje afbeelding)

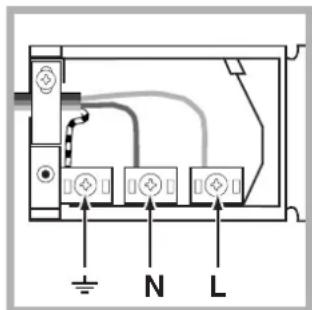

2' De voedingskabel in werking stellen: maak de schroef van de kabelklem en de drie schroeven van de contacten L ^- N ^- los' en bevestig de draden onder de schroeven met inachtheming van de kleuren: Blauw (N) Bruin (L) Geel-Groen = (zie afbi):

3' Maak de kabel vast

aan de daarvoor bestemde kabelklem

4 Maak het deksel van het klemmenbord dicht

Het aansluiten van de voedingskabel aan het elektrische net

Gebruik voor de voedingskabel een stekker die genormaliseerd is voor de lading aangegeven op het typeplaatje ( Zje hiernaast ) Wanneer het apparaat rechtstreeks op het net wordt aangesloten moet men tussen het apparaat en het net een meerpolige schakelaar aanbrengen met een afstand tussen de contacten van minstens 3mm' aangepast aan het elektrische vermogen en voldoend aan de geldende normen (de aarding mag niet worden onderbroken door de schakelaar). De voedingskabel moet zodanig geplaatst worden dat hij nergens een temperatuur bereikt die 50°C hoger is dan de kamertemperatuur.

! De installateur is verantwoordelijk voor de correcte elektrische verbinding en het in acht nemen van de geldende veiligheidsnormen.

Vóór het aansluiten moet u controleren dat:

• het stopcontact geaard is en voldoet aan de geldende normen;
• het stopcontact in staat is het maximale vermogen van het apparaat te verdragen' zoals aangegeven op het typeplaatje (zie onder );
• de spanning zich bevindt tussen de waarden die staan aangegeven op het typeplaatje ( zie onder );
• het stopcontact en de stekker overeenkomen. Als dat niet zo is' dient u ofwel de stekker ofwel het stopcontact te vervangen; gebruik geen verlengsnoeren of dubbelstekkers.

! Wanneer het apparaat gemstalleerd is' moeten het snoer en het stopcontact makkelijk te bereiken zijn

! De kabel mag niet worden gebogen of samengedrukt

! De kabel moet van tijd tot tijd worden gecontroleerd en mag alleen door erkende monteurs worden vervangen ( Zje Service )

! De fabrikant kan niet verantwoordelijkheid worden gesteld als deze normen niet worden nageleefd.

TYPEPLAATJE
Afmetingen	breedte 43,5 cm.hoogte 32 cm.diepte 41,5 cm.
Inhoud liter 58
Elektrische aansluitingen	spanning 220-230V ~ 50Hzmaximum vermogen 2800W
ENERGY LABEL	Richtlijn 2002/40/CE op etiket van elektrische ovens.Norm EN 50304Energieverbruik convectieNatuurlijk – verwarmingsfunctie:Traditioneel;Energieverbruikverklaring Klasse convectie Heteluchtverwarmingsfunctie:Gebak.
	Dit apparaat voldoet aan de volgende EU Richtlijnen:- 73/23/EEG van 19/02/73 (laagspanning) en daaropvolgende wijzigingen;-89/336/EEG van 03/05/89 (elektromagnetische compatibiliteit) en daaropvolgende wijzigingen- 93/68/EEG van 22/07/93 en daaropvolgende wijzigingen- 2002/96/EC

Beschrijving van het apparaat

NL

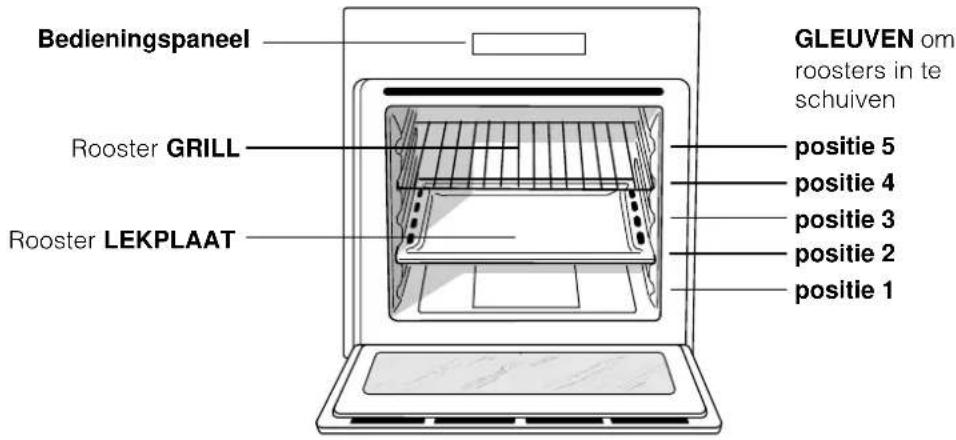

Algemeen aanzicht

Bedieningspaneel Grooster GRILL Rooster LEKPLAAT GLEUVEN om roosters in te schuiven positie 5 positie 4 positie 3 positie 2 positie 1

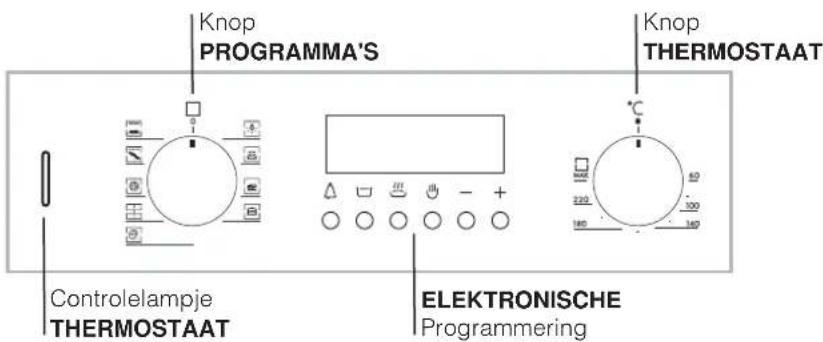

Bedieningspaneel

Knop PROGRAMMA'S Knop THERMOSTAAT Controlelampje THERMOSTAAT ELEKTRONISCHE Programmering

! Wij raden u aan bij het eerste gebruik de oven minstens een uur leeg te laten functioneren' op maximum temperatuur en met de deur dicht' Nadat u de oven hebt uitgedaan' opent u de ovendeur en lucht u het vertrek' De lucht die u ruikt komt door het verdampen van de middelen die worden gebruikt om de oven te beschermen'

De oven starten

1 Door aan de knop PROGRAMMA'S te draaien kunt u het gewenste kookprogramma kiezen:
2' Kies de temperatuur door aan de knop THERMOSTAAT te draaien. Een lijst met kooktijden en aanbevolen kooktemperaturen kunt u terugvinden in de Kooktabel (Zje Programma's).
3' Als het controlelampje THERMOSTAAT aan is bevindt de oven zich in de verwarmingsfase en is bezig de ingestelde temperatuur te bereiken.
4' Tijdens het koken kunt u nog altijd: - het kookprogramma veranderen met behulp van de knop PROGRAMMA'S;
- de temperatuur veranderen met behulp van de knop THERMOSTAAT;
- het koken onderbreken door de knop PROGRAMMA'S weer op stand "0" te zetten

! Zet nooit voorwerpen op de bodem van de oven; u riskeert hiermee het email te beschadigen:

! Plaats de ovenschalen altijd op bijgeleverde roosters'

ventilator

Teneinde de hitte aan de buitenkant van de oven te beperken' zijn enkele modellen voorzien van een ventilator. Hierdoor ontstaat een luchtstroom die tussen het bedieningspaneel en de ovendeur naar buiten komt

! Aan het einde van de kooktijd blijft de ventilator draaien totdat de oven voldoende is afgekoeld'

Ovenverlichting

Deze gaat werken door de knop PROGRAMMA'S op te draaien. Ze blijft aan wanneer u een kookprogramma selecteert

Deze maakt het mogelijk de oven of grill te programmeren in de functies:

• uitgestelde start met vastgestelde kooktijd;
• onmiddelijke start met vastgestelde kooktijd:

- timer Functies van de knoppen:

: timer uren' minuten
□: kooktijd
: einde kooktijd
: handmatig omschakelen
☐: instelling tijd achteruit
⊕: instelling tijd vooruit

Het gelijkzetten van het klokje

Na het aansluiten aan het net of na uitvallen van de stroom knippert op de display 0'00

• druk gelijktijdig op de knoppen ☐ en ☐ en vervolgens (binnen de 4 seconden) zet u de klok gelijk met de knoppen ☐ en ☐.
  Met de knop ⊕ gaat de tijd vooruit
  Met de knop □ gaat de tijd achteruit

Eventueel verder gelijkzetten kan op twee manjeren worden uitgevoerd:

1. Herhaal de boven beschreven fasen:
   2' Druk op de knop ☑ en vervolgens de knoppen ☐ en ☐ zet de klok gelijk

Handmatig gebruik van de oven

Nadat u de klok gelijk heeft gezet gaat de programmering automatisch in de handmatige positie. N'B::Druk na jeder "automatisch" gebruik op de knop om hem weer op handmatig te zetten.

Uitgestelde start met vastgestelde kooktijd

De kooktijd en het einde van de kooktijd worden ingesteld. Laten we aannemen dat het uur op de display 10:00 uur aangeeft

1' Draai de ovenknoppen op de gewenste functie en temperatuur (b'v': statische oven' 200°C)
2' Druk op de knop ☐ en stel vervolgens (binnen de 4 seconden) met de knoppen ☐ en ☐ de gewenste kooktijd in. Laten we een kooktijd van 30 minuten nemen; u ziet:

: 0·30

Bij het loslaten van de knop verschijnt na 4 seconden wederom de juiste tijd met het symbool en het woord "auto"

3 Druk op de knop en vervolgens op de knoppen en voor het instellen van het einde van de kooktijd' laten we zeggen 13:00

13·00

4' Als u de knop loslaat verschijnt na 4 seconden de huidigen tijd op de display:

10·00

Het verschenen woord auto betekent dat de kooktijd en het einde van de kooktijd automatisch geprogrammeerd zijn. De oven gaat automatisch aan om 12:30 en gaat uit na 30 minuten. Als de oven aan is verschijnt het verlichte pannetje, gedurende de gehele kooktijd. U kunt met de knop op ieder willekeurig moment de ingestelde kooktijd zien; met de knop kunt u het einde van de kooktijd zien. Aan het einde van de kooktijd hoort u een geluidssignaal; om dit af te zetten drukt u op een willekeurige knop; behalve op de knoppen en

Onmiddelijke start met vastgestelde kooktijd

Door alleen de kooktijd vast in te stellen (punten 1 en 2 van paragraaf "Uitgestelde start met vastgestelde kooktijd") begint deze onmiddelijk.

Het ongedaan maken van een reeds ingesteld programma

Druk de knop ☐ in en zet de klok met de knop ☐ op

0.00

en druk vervolgens op de knop voor handmatige functie

Timer

Met de timer stelt u een tijd in waarvandaan het terugstellen begint. Deze functie heeft niets te maken met het aan of uitgaan van de oven, hij geeft alleen een geluidssignaal als de tijd verlopen is: Druk op de knop " er verschijnt:

0·00

Stel de gewenste tijdsduur in met de knoppen ☐ en ☐ Zodra u de knop loslaat begint de tijd af te tellen; op de display verschijnt de huidige tijd.

10:00

Als de tijd is afgelopen hoort u een geluidssignaal' dat kan worden afgezet door op een willekeurige knop te drukken (behalve de knoppen ☐ en ☐); het symbool ☐ gaat uit

Correctie/ongedaanmaken van de instelling

• De instelling kan op jeder willekeurig moment worden veranderd. Druk op de betreffende knop en op de knop ⊕ of ⊖
• Als de kooktijd ongedaan wordt gemaakt wordt automatisch ook het einde hiervan ongedaan gemaakt en viceversa'
• Bij geprogrammeerd functioneren accepteert de oven geen einde kooktijd die eerder is dan het begin kooktijd dat door het apparaat zelf is gesteld'

Kookprogramma's

! U kunt voor alle programma's een temperatuur instellen tussen de 60°C en MAX' behalve voor:

• BARBECUE (hierbij is het aanbevolen alleen MAX te gebruiken):
• GRATINEREN (hierbij is het aanbevolen niet meer dan 200°C in te stellen)

Programma

RIJZEN

De oven bereikt en behoudt een temperatuur van 40°C onafhankelijk van de stand van de knop THERMOSTAAT. Dit programma is ideaal voor het rijzen van beslag dat bakkersgist bevat

programma

TRADITIONELE OVEN

De onderste en bovenste verwarmingselementen gaan aan. Met deze traditionele kookwijze is het beter een enkel rooster te gebruiken: met meerdere roosters riskeert u een slechte temperatuursverspreiding.

programma

GEBAK OVEN

Het achterste verwarmingselement gaat aan en de ventilator gaat werken zodat een gelijkmatige' zachte warmte wordt gecreëerd'. Deze functie is aanbevolen voor het bakken van kwetsbare gerechten (vooral taarten die moeten rijzen) en kleine gerechten die u op 3 hoogtes tegelijkertijd kookt'

Programma

FAST COOKING

Alle verwarmingselementen gaan aan en de ventilator gaat werken zodat een gelijkmatige en constante warmte wordt gegarandeerd' Bij dit programma wordt de oven niet voorverwarmd' Deze functie is vooral geschikt voor het snel koken van kant en klare gerechten (diepvries en voorgekookt)' De beste resultaten verkrijgt u als u een enkel rooster gebruikt'

Programma

MULTIKOKEN

Alle verwarmingselementen gaan aan (onder' boven en cirkelvormig) en de ventilator gaat draaien. Aangezien de warmte in de hele oven constant is zorgt de lucht dat de gerechten op gelijkmatige wijze gekookt en gebakken worden. Hier is het mogelijkmaximaal twee roosters tegelijk te gebruiken

programma

PIZZA OVEN

De onderste en cirkelvormige verwarmingselementen gaan aan en de ventilator gaat draaien. Met deze combinatie wordt de oven snel warm dankzij het aanzienlijke vermogen dat vooral van onderaf komt Indien u meerdere roosters gebruikt moet u de gerechten halverwege de kooktijd omwissejen.

programma

BARBECUE

Het bovenste verwarmingselement gaat aan en het braadspit (waar aanwezig) gaat draaien. Het koken onder de grill is vooral aan te raden voor gerechten die een hoge temperatuur aan de buitenkant nodig hebben. Kook met de ovendeur dicht

programma

GRATINEREN

Het bovenste verwarmingselement gaat aan en de ventilator en het braadspit (waar aanwezig) gaan draaien. Hiermee wordt de rechtstreekse bovenhitte van de grill gecombineerd met de circulatie van de lucht in de oven.

Eventueel verbranden van de buitenkant wordt zo vermeden; de warmte dringt gemakkelijker door naar de binnenkant Kook met de ovendeur dicht

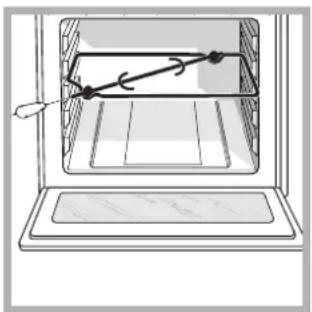

Het braadspit (slechts op enkele modellen aanwezig)

Voor het activeren van het braadspit ( zie afb) gaat u als volgt te werk:

1' plaats de lekplaats in positie 1;
2' zet de steun van het braadspit op de 3e stand en steek de vleespen in het gat achterin de oven;
3' activeer het braadspit met de knop PROGRAMMA'S op de positie of
I wanneer u de ovendeur opent als het programma
is gestart' zal het braadspit stoppen met draajen

Praktische kooktips

! Gebruik voor het koken met de heteluchtoven nooit de standen 1 en 5: de hete lucht zou fijne gerechten kunnen verbranden:
! Bij de functies BARBECUE of GRATINEREN' in het bijzonder wanneer u het braadspit gebruikt' raden wij u aan de lekplaat op stand 1 te zetten om eventueel vet of jus op te vangen.

MULTIKOKEN

• Gebruik de standen 2 en 4' en plaats de gerechten die meer warmte nodig hebben op stand 2'
• Plaats de lekplaat op de onderste stand en de grill op de hoogste

BARBECUE

• Plaats de grill op stand 3 of 4' plaats de gerechten op het midden van de grill'
• We raden u aan het energieniveau op de hoogste stand te zetten. Het is normaal dat het bovenste verwarmingselement niet constant aan blijft: zijn werking wordt geregeld door een thermostaat

PIZZA OVEN

• Gebruik een lichte aluminium vorm en zet hem op het speciale ovenrooster: Bij gebruik van de bakplaat duurt het langer en krijgt u waarschijnlijk geen krokante pizza:
• Bij zeer gevulde pizza's raden wij aan de mozzarella of andere kaas pas halverwege de kooktijd toe te voegen:

Kooktabel

Programma's Gerechten Gewicht		(kg)	Roosterstanden	Voorverwarming (minuten)	Aangeraden temperatuur	Kooktijd (minuten)
Rijzen	Rijzen van deeg met baskersgist (brioches, brood, suikertaart, croissants, enz.)
Traditionele Oven	Eend	1	3	15	200	65-75
	Braadstuk	1	3	15	200	70-75
	Varkensrollade	1	3	15	200	70-80
	Koekjes (kruimeldeeg)	-	3	15	180	15-20
	Vruchtentaart	1	3	15	180	30-35
Gebak Oven	Taarten	0.5	3	15	180	20-30
	Vruchtentaart	1	2 of 3	15	180	40-45
	Plum-cake	0.7	3	15	180	40-50
	Cake	0.5	3	15	160	25-30
	Gevulde flensjes (op 2 roosters)	1.2	2 en 4	15	200	30-35
	Kleine cakejes (op 2 roosters)	0.6	2 en 4	15	190	20-25
	Kaaskoekjes (op 2 roosters)	0.4	2 en 4	15	210	15-20
	Soesjes (op 3 roosters)	0.7	1 en 3 en 5	15	180	20-25
	Koekjes (op 3 roosters)	0.7	1 en 3 en 5	15	180	20-25
	Schuimgebak (op 3 roosters)	0.5	1 en 3 en 5	15	90	180
Fast cooking	Diepvries
	Pizza	0.3	2	-	250	12
	Courgettes en garnalen in deeg	0.4	2	-	200	20
	Spinaziequiche	0.5	2	-	220	30-35
	Saucijzenbroodjes	0.3	2	-	200	25
	Lasagne	0.5	2	-	200	35
	Gebakken broodjes	0.4	2	-	180	25-30
	Kip-snacks	0.4	2	-	220	15-20
	Voorgekookte gerechten
	Kippenvleugels 0.4 2 - 200 20-25
	Verse etenswaren
	Koekjes (kruimeldeeg)	0.3	2	-	200	15-18
	Plum-cake	0.6	2	-	180	45
	Kaaskoekjes	0.2	2	-	210	10-12
Multikoken	Pizza (op 2 roosters)	1	2 en 4	15	230	15-20
	Lasagne	1	3	10	180	30-35
	Lamsvlees	1	2	10	180	40-45
	Kip + gebakken aardappels	1+1	2 en 4	15	200	60-70
	Makreel	1	2	10	180	30-35
	Plum-cake	1	2	10	170	40-50
	Soesjes (op 2 roosters)	0.5	2 en 4	10	190	20-25
	Koekjes (op 2 roosters)	0.5	2 en 4	10	180	10-15
	Cake (op 1 rooster)	0.5	2	10	170	15-20
	Cake (op 2 roosters)	1	2 en 4	10	170	20-25
	Quiche	1.5	3	15	200	25-30
Pizza oven	Pizza	0.5	3	15	220	15-20
	Braadstuk	1	2	10	220	25-30
	Kip	1	2 of 3	10	180	60-70
Barbecue	Tong en inkvis	0.7	4	-	Max	10-12
	Calamari- en garnalenspiesjes	0.6	4	-	Max	8-10
	Inktvis	0.6	4	-	Max	10-15
	Kabeljauwfilet	0.8	4	-	Max	10-15
	Gegrilde groenten	0.4	3 of 4	-	Max	15-20
	Kalfsbiefstuk	0.8	4	-	Max	15-20
	Worstjes	0.6	4	-	Max	15-20
	Hamburgers	0.6	4	-	Max	10-12
	Makreel	1	4	-	Max	15-20
	Tosti (of geroosterd brood)	n.° 4 en 6	4	-	Max	3-5
	Met braadspit (waar aanwezig)
	Kalfsvlees aan het spit	1.0	-	-	Max	80-90
	Kip aan het spit	1.5	-	-	Max	70-80
	Lamsvlees aan het spit	1.0	-	-	Max	70-80
Gratineren	Gegrilde kip	1.5	2	10	200	55-60
	Inktvis	1.5	2	10	200	30-35
	Met braadspit (waar aanwezig)
	Kalfsvlees aan het spit	1.5	-	10	200	70-80
	Lamsvlees aan het spit	1.5	-	10	200	70-80
	Kip (aan het spit) +aardappelen (op de lekplaat)	1.5	-	10	200	70-75
		-	2	10	200	70-75

voorzorgsmaatregelen en advies

NL

! Dit apparaat voldoet aan de geldende internationale veiligheidsvoorschriften. Deze aanwijzingen zijn geschreven voor uw veiligheid en u dient ze derhalve goed door te nemen.

Algemene veiligheidsmaatregelen

• Dit apparaat is vervaardigd voor niet-professioneel gebruik binnenshuis:
• Het apparaat dient niet buitenshuis te worden geplaatst ook niet in overdekte toestand. Het is erg gevaarlijk als het in aanraking komt met regen of als het onweert
• Maak gebruik van de handgrepen aan de zijkant van de oven als u het apparaat moet verplaatsen:
• Raak de oven niet blootsvoets of met natte handen of voeten aan:
• Het apparaat dient om gerechten te koken. Het mag uitsluitend worden gebruikt door volwassenen en alleen volgens de instructies die beschreven staan in deze handleiding.
• Gedurende het gebruik van de oven worden de verwarmingselementen en enkele delen van de ovendeur heet. Raak er niet aan en houd de kinderen op een afstand.
• Voorkom dat elektrische snoeren van andere kleine keukenapparaten op warme dejen van de oven terechtkomen.
• Laat de ventilatieopeningen en warmteafvoer vrij
• Pak het handvat van de ovendeur alleen in het midden vast aan de zijkanten zou het heet kunnen zijn
• Gebruik altijd ovenwanten om gerechten in de oven te zetten en eruit te hafen:
• Plaats geen aluminiumfolie op de bodem van de oven:
• Plaats geen brandbaar materiaal in de oven: als de oven plotseling aan zou worden gezet zou dit vjam kunnen vatten.
• Controjeer altijd dat de knoppen in de positie "●"/" O" staan als de oven niet gebruikt wordt

• Haal de stekker nooit uit het stopcontact door aan het snoer te trekken:

• Maak de oven niet schoon of voer geen onderhoud uit als de stekker nog in het stopcontact zit

• Als de oven defect is mag u nooit aan het interne systeem sleuteien om een reparatie proberen uit te voeren. Neem contact op met de Technische Dienst (zie Service).
• Plaats geen zware voorwerpen op de open ovendeur

Afvalverwijdering

• verwijderen van het verpakkingsmateriaal: houdt u aan de plaatselijke normen: zodat het verpakkingsmateriaal hergebruikt kan worden:
• De Europese Richtlijn 2002/96/EC over vernietiging van Electrische en Electronische Apparatuur (WEEE)' vereist dat oude huishoudelijke electrische apparaten niet mogen vernietigd via de normale ongesorteerde afvalstroom' Oude apparaten moeten apart worden ingezameld om zo het hergebruik van de gebruikte materialen te optimaliseren en de negatieve invloed op de gezondheid en het milieu te reduceren. Het symbool op het product van de "afvalcontainer met een kruis erdoor" herinnert u aan uw verplichting' dat wanneer u het apparaat vernietigt het apparaat apart moet worden ingezameld. Consumenten moeten contact opnemen met de locale autoriteiten voor informatie over de juiste wijze van vernietiging van hun oude apparaat

Energiebesparing en milieubesef

• Door de oven te gebruiken vanaf het late middaguur tot aan de vroege ochtend zorgt u ervoor dat uw elektriciteitscentrale minder wordt belast tijdens het 'spitsuur'
• Houdt bij de functie BARBECUE en GRATINEREN altijd de ovendeur dicht dit zowel om betere kookresultaten te bereiken als voor een verhoogde energiebesparing (circa 10%)
• Houdt de afdichtingen altijd schoon zodat ze goed aansluiten op de deur en er geen hitte vrij kan komen

Service

Dit dient u door te geven:

• het model oven (Mod')
• het serienummer (S/N)
  Deze informatie bevindt zich op het typeplaatje op het apparaat en/of op de verpakking

De elektrische stroom afsluiten

Sluit altijd eerst de stroom af voordat u tot enige handeling overgaat

Schoonmaken van de oven

• Gebruik voor het reinigen geen stoomapparaat
• De buitenkant dus zowel het email en het roestvrij staal als de rubberen afdichtingen kunnen met een spons en een sopje worden afgenomen. Als de vlekken moeilijk te verwijderen zijn kunt u een speciaal reinigingsmiddel gebruiken. Na het reinigen dient u alles goed af te spoelen en te drogen Gebruik geen schuurmiddelen of bijtende producten:
• De binnenkant van de oven kunt u het beste direct na gebruik schoonmaken' als hij nog lauw is Gebruik warm water en een schoonmaakmiddel' spoel vervolgens af en droog met een zachte doek Gebruik geen schuurmiddelen.
• De accessoires kunnen gewoon worden afgewassen (eventueel ook in de vaatwasser)

De ovendeur reinigen

Reinig het glas van de ovendeur met producten en sponzen die niet schuren' en droog het af met een zachte doek. U kunt voor een grondige reiniging de ovendeur verwijderen:

1' open de deur volledig (zie afbeelding)
2' til de hendeltjes op die zich aan de scharnieren bevinden en draai ze (zie afb');

3' pak de deur aan de zijkanten beet en sluit hem langzaam' maar niet helemaal Druk op de klemmen F' trek dan de deur naar u toe en haal hem uit zijn voegen (zie afbeelding) Zet de deur weer op zijn plaats door deze handelingen in

omgekeerde volgorde uit te voeren

Controleer de afdichtingen

Controleer regelmatig de staat van de afdichting rondom de ovendeur. In het geval de afdichtingen beschadigd zijn dient u zich tot de dichtstbijzijnde Technische Dienst te wenden (Zie Service). Gebruik de oven niet voordat de reparatie is uitgevoerd.

Vervangen van het lampje

Voor het vervangen van het ovenlampje:

1° Schroef het glazen lampenkapje los

2' Schroef het lampje los en vervang het met eenzelfde soort lampje: sterkte 25W' fitting E 14' 3' Plaats het deksej er weer op (Zje afb')

Montage van de Kit Glijders

Zo monteert u de glijders:

1. Schroef de twee schroeven A los (zie afbeelding). Als de oven voorzien is van zelfreinigende panelen zullen deze tijdelijk van hun plaats zijn.

2' Vervang de schroeven A met de schroeven en afstandsleiders (B+C) die zich in de kit bevinden.

3° Schroef de nieuwe schroeven B en desbetreffende afstandsleiders C weer vast en zet de zelfreinigende

panejen weer op hun plaats'

4' Zet de twee verbindingen D van de glijder vast in de speciale gaten aan de zijkant van de oven (zie afbeelding) De gaten voor de linkerglijder bevinden zich aan de

bovenkant' de gaten voor de rechterglijder aan de onderkant

5' Zet de glijder vast op de afstandsleider C'

Nederlands' 1 Deutsch' 12

FZ 86'1

FZ 86'1 IX

FC 86'1

FC 86'1 IX

FQ 86'1

FC 862 C'2

FC 862 C'2 IX

Inhaltsverzeichnis

DE

Installation' 13"14

Aufstellung

Elektroanschluss

Typenschild
