DKu 10 - Chauffe-eau instantané et chaudière AEG - Gratis gebruiksaanwijzing en handleiding

Producttype	Doorstroomverwarmer en warmwaterbereider
Model	DKu 10
Merk	AEG
Vermogen	10 kW
Spanning	230 V / 400 V (afhankelijk van uitvoering)
Stroomopname	ca. 14,5 A bij 230 V
Warmwaterprestatie	ca. 8 l/min bij 35°C verwarming
Afmetingen (H×B×D)	ca. 400 × 250 × 120 mm
Gewicht	ca. 3,5 kg
Wateraansluiting	G 1/2"
Beschermingsgraad	IP24
Toepassingsgebied	Voor de levering van één of meerdere tappunten
Functies	Traploze temperatuurregeling, oververhittingsbeveiliging, droogloopbeveiliging
Installatie	Wandmontage, aansluiting op koudwaterleiding en elektriciteitsnet
Bediening	Handmatige temperatuurkeuze via draaiknop
Reiniging en onderhoud	Buitenbehuizing afvegen met vochtige doek, geen schurende reinigingsmiddelen
Veiligheidsaanwijzingen	Apparaat moet geaard zijn, alleen door vakman laten installeren
Reserveonderdelen	Verwarmingselement, regelaar, temperatuursensor verkrijgbaar bij speciaalzaak
Repareerbaarheid	Reparatie door vakpersoneel mogelijk, reserveonderdelen beschikbaar
Omgevingstemperatuur	5 °C tot 40 °C
Certificering	CE, VDE

Veelgestelde vragen - DKu 10 AEG

Hoe stel ik de gewenste watertemperatuur in?

Draai de temperatuurregelaar aan de voorkant van het apparaat naar de gewenste stand. De temperatuur kan traploos worden ingesteld tussen ca. 30 °C en 60 °C.

Wat betekenen de controlelampjes op het apparaat?

Een brandende bedrijfsindicator geeft aan dat het apparaat aan het verwarmen is. Bij storingen kan een rood lampje gaan branden - let op de aanwijzingen in de handleiding.

Het water wordt niet heet – waar kan dat aan liggen?

Mogelijke oorzaken: te hoge doorstroomsnelheid (kraan verder dichtdraaien), uitgeschakeld verwarmingselement (zekering controleren) of kalkafzetting. Indien nodig een vakman inschakelen.

Kan ik de doorstroomverwarmer zelf installeren?

De installatie mag alleen door een geautoriseerde vakman worden uitgevoerd, omdat zowel de elektrische als de wateraansluitingen vakkundig moeten worden aangebracht.

Hoe onderhoud en reinig ik het apparaat?

Reinig de behuizing alleen met een vochtige doek en een mild reinigingsmiddel. Vermijd schurende middelen en direct contact met water op elektrische onderdelen.

Welke veiligheidsfuncties heeft de DKu 10?

Het apparaat is voorzien van een oververhittingsbeveiliging, een droogloopbeveiliging (schakelt uit bij watergebrek) en een veiligheidstemperatuurbegrenzer.

Kan de doorstroomverwarmer bij vorst worden gebruikt?

Vermijd vorst: Bij temperaturen onder 0 °C kan water in het apparaat bevriezen en schade veroorzaken. Bij niet-gebruik in de winter het apparaat leegmaken.

Waar moet ik op letten bij het ontkalken?

Bij ernstige kalkaanslag moet een professionele ontkalking worden uitgevoerd. Gebruik geen huishoudelijke ontkalkers, omdat deze het apparaat kunnen beschadigen.

Hoe kan ik energiekosten besparen?

Stel de temperatuur niet hoger in dan nodig (bijv. 38-40 °C voor douchen). Verminder de doorstroomsnelheid en vermijd onnodig lang warm water tappen.

Waar vind ik de gebruiksaanwijzing?

De gebruiksaanwijzing kan gratis als PDF worden gedownload op onze website onder 'DKu 10 AEG'. Of we sturen deze op verzoek per e-mail.

GEBRUIKSAANWIJZING DKu 10 AEG

Gesloten (drukvaste), kleine warmwaterboiler

Bediening en Installatie 12

BESONDERE HINWEISE

BEDIENUNG

1. Algemene aanwijzingen....13
2. Veiligheid....13
3. Toestelbeschrijving....14
4. Reiniging, verzorging en onderhoud 14
5. Problemen verhelpen....14

INSTALLATIE

1. Veiligheid....15
2. Toestelbeschrijving....15
3. Voorbereidingen 15
4. Montage 15
5. Ingebruikname 16
6. Instellingen....17
7. Buitendienststelling....17
8. Storingen verhelpen.... 17
9. Onderhoud 17
10. Technische gegevens .... 18

GARANTIE

MILIEU EN RECYCLING

BIJZONDERE INFO

Het toestel kan door kinderen vanaf 8 jaar, alsmede door personen met verminderde fysieke, sensorische of geestelijke vermogens of met een gebrek aan ervaring en kennis gebruikt worden, wanneer er toezicht op hen gehouden wordt, of wanneer ze met betrekking tot het veilige gebruik van het toestel geïnstrueerd zijn en de gevaren die daaruit ontstaan, begrepen hebben. Kinderen mogen niet met het toestel spelen. Kinderen mogen zonder toezicht geen reiniging of gebruikersonderhoud uitvoeren.
- Bij vaste aansluiting op het elektriciteitsnet via een aansluitdoos moet het toestel met een afstand van minstens 3 mm op alle polen van het elektriciteitsnet kunnen losgekoppeld worden.
De aansluitkabel mag bij beschadiging of vervanging alleen vervangen worden door een origineel onderdeel en door een installateur die daartoe door de fabrikant gemachtigd is.
- Monteer het toestel zoals beschreven in het hoofdstuk "Installatie/montage".
- Neem de maximaal toegelaten druk in acht (zie hoofdstuk "Installatie/technische gegevens/gegevenstabel").

• Het toestel staat onder druk. Tijdens verwarming druppelt expansiewater uit de veiligheidsklep.
• Stel periodiek de veiligheidsklep in werking, zodat vastzitten, bv. door kalkafzettingen, voorkomen wordt.
• Tap het toestel af zoals beschreven in het hoofdstuk "Installatie/onderhoud/het toestel aftappen".
• Let er bij het bepalen van de afmetingen van de afvoerleiding op dat het water bij volledig geopende veiligheidsklep ongehinderd kan afgevoerd worden.
• Monteer de afvoerleiding van de veiligheids-klep met een constante afwaartse helling in een vorstvrije ruimte.
• De afvoerleiding van de veiligheidsklep moet aan de atmosfeerzijde geopend blijven.

BEDIENING

1. Algemene aanwijzingen

De hoofdstukken "Bijzondere info" en "Bediening" zijn bedoeld voor de gebruiker van het toestel en voor de installateur.

Het hoofdstuk "Installatie" is bestemd voor de installateur.

Info

Lees deze handleiding voor gebruik zorgvuldig door en bewaar deze op een veilige plaats.

Overhandig de handleiding in voorkomende gevallen aan een volgende gebruiker.

1.1 Veiligheidsaanwijzingen

1.1.1 Structuur veiligheidsaanwijzingen

TREFWOORD Soort gevaar

Hier staan mogelijke gevolgen, wanneer de veiligheidsaanwijzing wordt genegeerd.

» Hier staan maatregelen om het gevaar af te wen- den.

1.1.2 Symbolen, soort gevaar

Symbool Soort	gevaar
	Letsel
	Elektrische schok
	Verbranding(Verbranding, verschroeiing)

1.1.3 Trefwoorden

TREFWOORD Betekenis
GEVAAR Aanwijzingen die leiden tot zwaar letsel of overlijden, wanneer deze niet in acht worden genomen.
WAARSCHU-WING	Aanwijzingen die kunnen leiden tot zwaar letsel of overlijden, wanneer deze niet in acht worden genomen.
VOORZICHTIG	Aanwijzingen die kunnen leiden tot middelmatig zwaar of licht letsel, wanneer deze niet in acht worden genomen.

1.2 Andere aandachtspunten in deze documentatie

Info

Algemene aanwijzingen worden aangeduid met het symbool dat hiernaast staat.

» Lees de aanwijzingsteksten grondig door.

Symbool Betekenis
	Materièle schade(toestel-, gevolg-, milieuschade)
	Het toestel afdanken

» Dit symbool geeft aan dat u iets moet doen. De vereiste handelingen worden stapsgewijs beschreven.

1.3 Maateenheden

Info

Tenzij anders wordt vermeld, worden alle maten in millimeter aangegeven.

2. Veiligheid

2.1 Voorgeschreven gebruik

Het gesloten (drukvaste) toestel is bedoeld voor de opwarming van drinkwater. Dit toestel is geschikt voor één of meer tappunten.

Het toestel is bestemd voor gebruik in een huishoudelijke omgeving. Het kan veilig bediend worden door personen die daarover niet geïnstrueerd zijn. Het toestel kan eveneens buiten een huishouden gebruikt worden, bv. in het kleinbedrijf, voor zover het op dezelfde wijze gebruikt wordt.

Elk ander gebruik geldt niet als gebruik conform de voorschriften. Tot gebruik conform de voorschriften behoort ook het in acht nemen van deze handleiding evenals de handleidingen voor de gebruikte accessoires.

2.2 Veiligheidsaanwijzingen

De temperatuur van de kraan kan bij gebruik hoger worden dan 60 °C.

Bij uitlooptemperaturen van meer dan 43 °C bestaat gevaar voor brandwonden.

WAARSCHUWING letsel

Alleen een installateur heeft toestemming de temperatuurinstelknop eraf te trekken.

WAARSCHUWING letsel

Het toestel kan door kinderen vanaf 8 jaar, alsmede door personen met verminderde fysieke, sensorische of geestelijke vermogens of met een gebrek aan ervaring en kennis gebruikt worden, wanneer er toezicht op hen gehouden wordt, of wanneer ze met betrekking tot het veilige gebruik van het toestel geinstrueerd zijn en de gevaren die daaruit ontstaan, begrepen hebben. Kinderen mogen niet met het toestel spelen. Kinderen mogen zonder toezicht geen reiniging of gebruikersonderhoud uitvoeren.

Als kinderen of personen met verminderde fysieke, sensorische of geestelijke vermogens het toestel gebruiken, adviseren we een permanente temperatuurbegrenzing. De begrenzing kan door de installateur ingesteld worden.

Materièle schade

Als de afvoerleiding van de veiligheidsklep gesloten wordt, kan het expansiewater waterschade veroorzaken.

» Sluit de afvoerleiding niet af.

Materièle schade

Het toestel en de kraan dienen door de gebruiker tegen vorst beschermd te worden.

2.3 Keurmerk

Zie het typeplaatje op het toestel.

3. Toestelbeschrijving

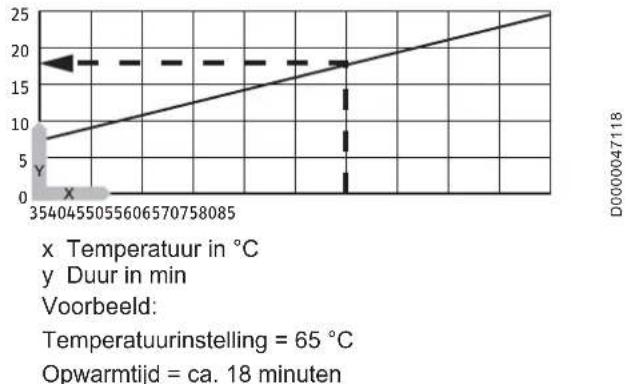

Het toestel houdt permanent de waterinhoud op de voorgeselecteerde temperatuur. De verwarming wordt automatisch ingeschakeld zodra de temperatuur in het toestel onder de ingestelde waarde daalt.

Afhankelijk van het seizoen leveren verschillende koudwatertemperaturen verschillende maximale mengwatervolumes en uitloopvolumes.

Info

Het toestel staat onder druk van de waterleiding. Wanneer de boiler verwarmd wordt, neemt het watervolume toe. Het expansiewater druipt dan af door de veiligheidsklep. Dit is een noodzakelijk en normal proces.

3.1 Bediening

U kunt de gewenste uitlooptemperatuur van het warm water instellen op de temperatuurinstelknop. Tijdens het opwarmen is de opwarmindicator aan.

2 Temperatuur-instelknop

Bepaald door het systeem kunnen de temperaturen afwijken van de gevraagde waarde.

- Koud. Met deze instelling is het toestel beschermd tegen vorst. De kraan en de waterleiding zijn niet beschermd.

E Ca. 40 °C

e Aanbevolen energiespaarstand (ca. 60 °C), geringe steenvorming

Info

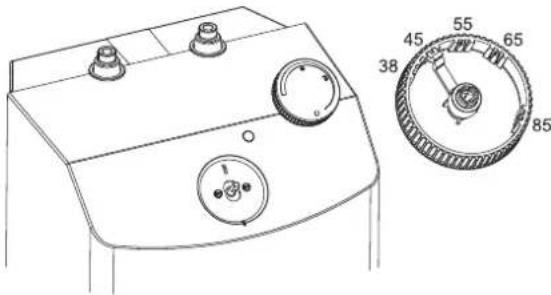

De installateur kan een temperatuurbegrenzing op het toestel instellen (zie hoofdstuk "Installatie/instellingen/temperatuurbegrenzing instellen").

4. Reiniging, verzorging en onderhoud

» Gebruik geen schurende reinigingsmiddelen of reinigingsmiddelen met oplosmiddelen. Een vochtige doek volstaat om het toestel te onderhouden en te reinigen.
» Controleer periodiek de kranen. Verwijder kalk op de kraanuitlopen met in de handel verkrijgbare ontkalkingsmiddelen.
» Laat de werking van de veiligheidsgroep periodiek controleren door een installateur.

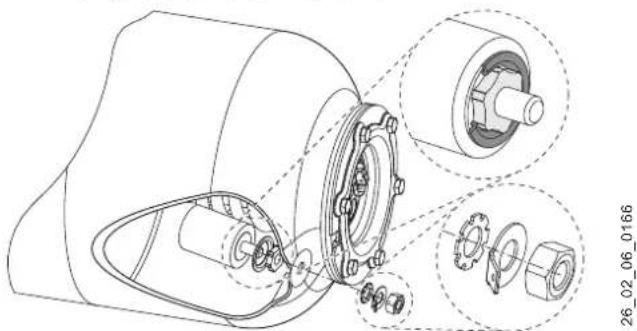

» Laat de veiligheidsanode voor het eerst na 8 jaar door een installateur controleren. De installateur beslist vervolgens met welke intervallen een nieuwe controle uitgevoerd moet worden.

Bijna al het water geeft kalk af bij hoge temperaturen. De kalk slaat neer in het toestel en beïnvloedt de werking en de levensduur van het toestel. De radiatoren moeten daarom desgewenst ontkalkt worden. De installateur, die op de hoogte is van de plaatselijke waterkwaliteit, deelt u mee wanneer de volgende ontkalking moet worden uitgevoerd.

1. Problemen verhelpen

Storing Oorzaak	Oplossing
Het toestel levert geen warm water.	De temperatuur-instelknop is ingesteld op "•".	Schakel het toestel in door de temperatuur-instelknop te draaien.
	Het toestel heeft geen spanning.	Controleer de stekker en de zekeringen van de huisinstallatie.
Water kan alleen met een vermin- derd volume wor- den afgetapt.	De straalregelaar in de kraan is verkalkt.	Ontkalk/vervang de straal- regelaar.
Sterke kookgelui- den in het toestel.	Er heeft zich kalk af- gezet in het toestel.	Laat het toestel door de installateur ontkalken.
Er druppelt water uit de veiligheids- klep na het verwar- men.	Er heeft zich kalk afgezet in de veil- ligheidsklep of de veiligheidsklep is vervuild.	Schakel het toestel uit. Maak het toestel drukloos door het los te koppelen van de voeding en de watertoevoer. Laat de veiligheidsklep door een installateur controleren.

Waarschuw de installateur als u de oorzaak zelf niet kunt ver- helpen. Deel hem het nummer op het typeplaatje mee voor een betere en snellere afhandeling:

26 02 06 0031

INSTALLATIE

6. Veiligheid

Installatie, ingebruikname, evenals onderhoud en reparatie van het toestel mogen alleen door een gekwalificeerde installateur uitgevoerd worden.

6.1 Algemene veiligheidsaanwijzingen

Wij waarborgen de goede werking en de bedrijfszekerheid uitsluitend bij gebruik van originele onderdelen en vervangingsonderdelen voor het toestel.

6.2 Voorschriften, normen en bepalingen

Info

Neem alle nationale en regionale voorschriften en bepalingen in acht.

6.3 Belangrijke info voor de veiligheidsgroep

Materièle schade

De werkoverdruk mag niet overschreden worden.

Materièle schade

De afvoerleiding van de veiligheidsklep moet met een verval zijn aangelegd en moet aan de atmosfeer-zijde geopend zijn.

Materièle schade

Regelmatig onderhoud en het bedienen van de veiligheidsinrichting zijn verplicht (zie de installatiehandleiding van de veiligheidsgroep).

7. Toestelbeschrijving

Het gesloten (drukvaste) toestel is alleen geschikt voor onderbouwmontage. Het toestel dient om koud water op te warmen voor één of meer tappunten.

Het toestel mag alleen met drukkranen en in combinatie met een veiligheidsgroep geïnstalleerd worden (zie hoofdstuk "Installatie/toestelbeschrijving/toebehoren").

Het geëmailleerde stalen binnenreservoir is voorzien van een veiligheidsanode. De veiligheidsanode beschermt het binnenreservoir tegen corrosie.

7.1 Inhoud van het pakket

Bij het toestel wordt het volgende geleverd:

- Wandbevestiging

• Montagesjabloon

7.2 Toebehoren

Voor een gesloten werkwijze is het volgende toebehoren verkrijgbaar:

- Veiligheidsgroep AD 785 met veiligheidsklep

8. Voorbereidingen

Waterinstallatie

Een veiligheidsgroep is vereist.

Kranen

Er mogen alleen drukkranen in combinatie met een veiligheidsgroep geïnstalleerd worden.

8.1 Montageplaats

Materièle schade

Het toestel mag alleen in een vorstvrije ruimte geïnstalleerd worden.

Materièle schade

Monteer het toestel aan de muur. De muur moet voldoende draagvermogen hebben.

Materièle schade

Het toestel is alleen geschikt voor onderbouwmontage. De wateraansluitingen van het toestel wijzen omhoog.

Info

Zorg ervoor dat het toestel voor herstellingswerkzaamheden vrij toegankelijk is.

Monteer het toestel verticaal en in de buurt van het tappunt.

9. Montage

Materiële schade

Houd bij gebruik van kunststof buizenstelsels rekening met de extreme werkomstandigheden en storingssituaties die zich in het toestel kunnen voordoen (zie hoofdstuk "Installatie/technische gegevens/extreme werkings- en storingsomstandigheden").

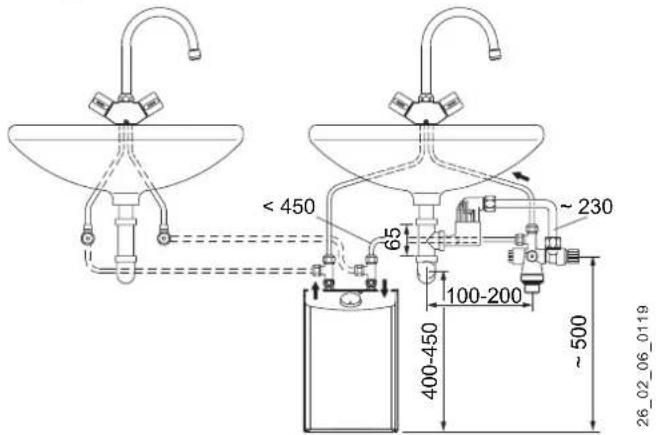

» Gebruik T-stukken voor de waterverdeling als u twee wastafels van water wilt voorzien.

» Plaats de leidingen naar de tweede kraan ter plaatse bijvoorbeeld in 10 mm dikke koperbuis.

9.1 Veiligheidsgroep monteren

» Monteer de veiligheidsgroep in de koudwateraanvoerleiding van het toestel.
» Houd rekening met de aanwijzingen voor de veiligheidsgroep (zie hoofdstuk "Installatie/veiligheid/Belangrijke info voor de veiligheidsgroep").
» Houd rekening met de info in de installatiehandleiding van de veiligheidsgroep.

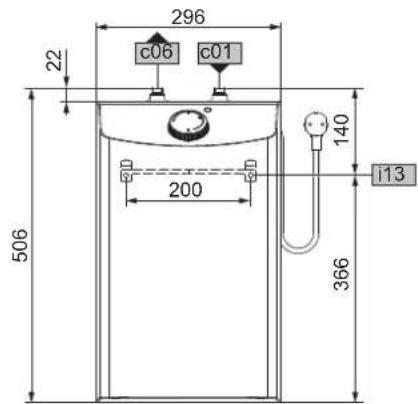

9.2 Montage van het toestel

» Teken de boorgaten af met de meegeleverde montagesjabloon.
» Boor de gaten en plaats geschikte pluggen.
» Bevestig de wandbevestiging met geschikte schroeven.
» Hang het toestel aan de wandbevestiging.

Info

U kunt de overtollige aansluitkabel in de kabelop-berging plaatsen.

9.3 Wateraansluiting

Materiële schade

Voer alle werkzaamheden voor wateraansluiting en installatie uit conform de voorschriften.

Materièle schade

Het toestel kan defect raken.

» Verwissel de wateraansluitingen niet.
» Stel het debiet in (zie de handleiding voor de veiligheidsgroep). Houd rekening met het maximaal toegelaten debiet bij volledig geopende kraan (zie "Installatie/technische gegevens/gegevenstabel").

Stem de kleurcode van de kraan-wateraansluitingen en van het toestel op elkaar af:

Rechts blauw = "Koudwatertoevoer"
- Links rood = "Warmwateruitloop"
» Schroef de wateraansluitingen van de kraan vast op het toestel.

Info

Let erop dat de wateraansluitingen tijdens de montage niet geknikt worden. Vermijd trekspanning tijdens de montage.

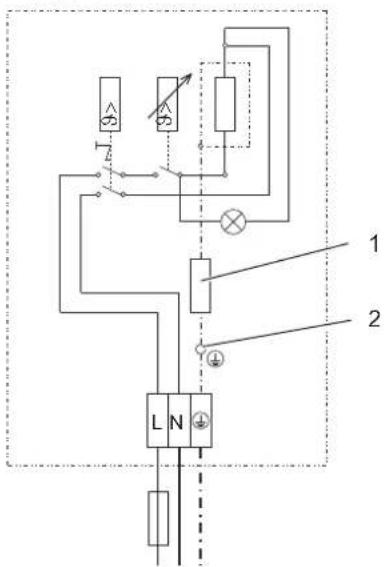

9.4 Elektrische aansluiting

WAARSCHUWING elektrische schok

Voer alle werkzaamheden voor elektriciteitsaansluitingen en installatie uit conform de voorschriften.

WAARSCHUWING elektrische schok

Bij vaste aansluiting op het elektriciteitsnet via een aansluitdoos moet het toestel met een afstand van minstens 3 mm op alle polen van het elektriciteitsnet kunnen losgekoppeld worden.

WAARSCHUWING elektrische schok

Zorg ervoor dat het toestel is aangesloten op de aardleiding.

Materièle schade

De op het typeplaatje aangegeven spanning moet overeenkomen met de netspanning.

» Neem de gegevens op het typeplaatje in acht.

De volgende elektrische aansluitmogelijkheden zijn toegelaten:

	DKu 10
Aansluiting op een vrij toegankelijk geaard stopcontact met bijpassende stekker	X
Vaste aansluiting op een aansluitdoos met aardleiding X

10. Ingebruikname

WAARSCHUWING elektrische schok

De ingebruikname mag alleen uitgevoerd worden door een installateur die rekening houdt met alle veiligheidsvoorschriften.

10.1 Eerste ingebruikname

Materièle schade

Wanneer de volgorde (eerst water, dan stroom) niet wordt nageleefd, treedt de veiligheidstemperatuurbegrenzer in werking.

Ga als volgt te werk:

» Vervang eventueel de temperatuurregelaar.
» Druk op de resetknop om de veiligheidstemperatuurbegrenzer gereed te maken voor gebruik (zie hoofdstuk "Installatie/storingen verhelpen/veiligheidstemperatuurbegrenzer activeren").

D0000049325

» Open de warmwaterklep van de kraan of zet de een-hendel mengkraan op "warm" totdat het water zonder bellen naar buiten stroomt.
» Test de veiligheidsgroep. Bij het openzetten van het ventiel moet er een volle waterstraal uitlopen.
» Steek de stekker in het geaarde stopcontact of schakel de zekering van de huisinstallatie in.
» Kies een temperatuur.
» Controleer de dichtheid van alle wateraansluitingen.

10.1.1 Overdracht van het toestel

» Leg aan de gebruiker uit hoe het toestel werkt. Instrueer hem over het gebruik.
» Wijs de gebruiker op mogelijk gevaar, met name het gevaar van brandwonden.
» Overhandig deze handleiding en de handleidingen van het eventuele toebehoren.

10.2 Opnieuw in gebruik nemen

Zie hoofdstuk "Installatie/ingebruikname/eerste ingebruikname".

11. Instellingen

11.1 Temperatuurbegrenzing instellen

Met de hefboom aan de onderzijde van de temperatuur-instelknop kunt u het instelbereik van de temperatuur-instelknop begrenzen tot een maximumtemperatuur.

» Draai de temperatuur-instelknop naar de nulstand (tot tegen de linkeraanslag op "•").
» Trek de temperatuur-instelknop eraf.
» Zet de hefboom op de gewenste maximumtemperatuur.
» Monteer de temperatuur-instelknop in de nulstand (9).

12. Buitendienststelling

» Koppel het toestel los van het elektriciteitsnet door de stekker uit te trekken of de zekering van de huisinstallatie uit te schakelen.
» Tap het toestel af (zie het hoofdstuk "Installatie/onderhoud/toestel aftappen").

13. Storingen verhelpen

Storing Oorzaak	Oplossing
Het toestel levert geen warm water.	De veiligheidstemperatuurbegrenzer werd geactiveerd.	Verhelp de oorzaak van de fout. Vervang eventueel de temperatuurregelaar. Maak de veiligheidstemperatuurbegrenzer weer gereed voor gebruik door de resetknop op de begrenzer in te drukken.
Sterke kook-geluiden in het toestel.	Er heeft zich kalk afgezet in het toestel.	Ontkalk het toestel.

13.1 Veiligheidstemperatuurbegrenzer activeren

WAARSCHUWING elektrische schok Scheid alle polen van het toestel van het elektriciteit- snet voor aanvang van alle werkzaamheden.

» Demonteer het toestel bij onderhoudswerken.
» Neem het aanhaalkoppel van de flensschroeven in acht (zie het hoofdstuk "Installatie/onderhoud/verwarmingsflens monteren").

14.1 Het toestel aftappen

WAARSCHUWING verbranding Tijdens het aftappen kan er heet water uit het toestel lopen.

» Tap het toestel af via de aansluitstompen.

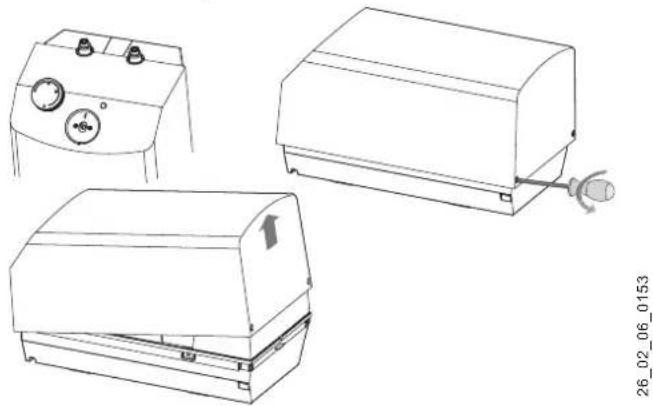

14.2 Toestel openen

» Trek de temperatuur-instelknop eraf.
» Draai de schroeven onder de temperatuurinstelknop uit.
» Open de bovenkap door de vergrendelschroeven naar binnen te laten zakken en de kap uit te zwenken en af te nemen.

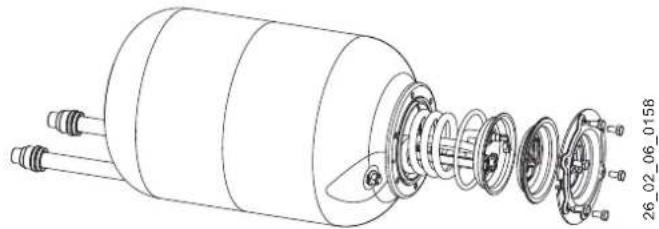

14.3 Verwarmingsflens monteren

Aanhaalmoment van de flensschroeven
Nm	6±1

14.4 Veiligheidsanode controleren

» Controleer de veiligheidsanode na 8 jaar voor de eerste keer. Hiervoor moet de verwarmingsflens worden gedemonteerd. Wanneer de veiligheidsanode is versleten, moet deze vervangen worden.
» Bepaal de intervallen voor verdere controles.

14.4.1 Veiligheidsanode monteren

» Houd bij de inbouw van de veiligheidsanode rekening met de volgorde van de bevestigingselementen zodat ook het stalen reservoir wordt geaard.

14.5 Toestel ontkalken

Materièle schade

Behandel de veiligheidsanode niet met ontkalkingsmiddelen.

» Demonteer de verwarmingsflens.
» Verwijder grove kalk van het verwarmingselement door voorzichtig te kloppen.
» Dompel het verwarmingselement tot aan de flensplaat in het ontkalkingsmiddel.

14.6 Aardleiding controleren

» Controleer de massakabel (conform het AREI/Algemeen Reglement voor elektrische installaties) bij een wateraansluitpunt en bij het aardingscontact van de aansluitkabel.

14.7 Aansluitkabel vervangen

De aansluitkabel mag alleen door een installateur vervangen worden door een origineel onderdeel.

Info

De kunststofdraad om de vormplaat vast te houden, mag niet verwijderd worden.

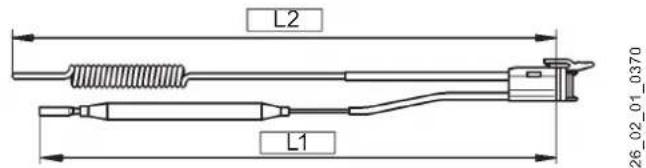

14.8 Temperatuursensor in schermpijp positioneren

» Steek bij vervanging van de temperatuurregelaar en veiligheidstemperatuurbegrenzer de temperatuursensor in de schermpijp.

L1 Temperatuurregelaar
L2 Veiligheidstemperatuurbegrenzer

	L1 L2
DKu 10 160 180

15.1 Afmetingen en aansluitingen

D0000018561

			DKu 10
c01	Koudwatertoevoer	Buitendraad	G 3/8 A
c06	Warmwateruitloop	Buitendraad	G 3/8 A
i13	Wandbevestiging

15.2 Elektriciteitsschema

1/N/PE \~ 230 V

Het opwarmdiagram is afhankelijk van de verkalking en van de restwarmte. De opwarmtijd bij een koudwatertoevoer van 10 °C en maximale temperatuurinstelling vindt u in het diagram.

15.4 Plaatselijke vergunningen en certificaten

De keurmerken zijn vermeld op het typeplaatje.

15.5 Extreme werkings- en storingsomstandigheden

In geval van een storing kan in de installatie kortstondig een temperatuur van maximaal 105 °C optreden.

15.6 Informatie over het energieverbruik

De productgegevens voldoen aan de EU-verordeningen betreffende de richtlijn voor milieuvriendelijke vormgeving van energiegerelateerde producten (ErP).

DKu 10
229481
Fabrikant AEG Haustechnik
Belastingsprofiel XXS
Energie-efficiëntieklasse		A
Energetisch rendement	%	36
Dagelijks stroomverbruik	kWh	2,39
Jaarlijks stroomverbruik	kWh	509
Temperatuurinstelling af fabriek	°C	60
Geluidsniveau	dB(A)	15
Gebruik van spaartarief mogelijk		Nee

15.7 Gegevenstabel

		DKu 10
		229481
Hydraulische gegevens
Nominale inhoud	I	10
Mengwatervolume 40 °C	I	19
Elektrische gegevens
Nominale spanning	V	230
Nominaal vermogen	kW	2
Nominale stroom A	8,7
Zekering	A	10
Fasen	1/N/PE
Frequentie	Hz	50/60
Werkingsgebied
Temperatuurinstelbereik	°C	35-82
Max. toegelaten druk	MPa	0,7
Max. debiet	l/min	10
Energiegegevens
Energie-efficiëntieklasse		A
Uitvoeringen
Beschermingsgraad (IP)		IP24 D
Montagewijze		Onderbouw
Uitvoering		gesloten
Materiaal binnenreservoir		Geëmailleerd staal
Materiaal isolatie		EPS
Kleur		wit
Aansluitingen
Wateraansluiting		G 3/8 A
Afmetingen
Diepte	mm	276
Hoogte mm	506
Breedte	mm	296
Gewichten
Gewicht	kg	8

Garantie

Voor toestellen die buiten Duitsland zijn gekocht, gelden de garantievoorwaarden van onze Duitse ondernemingen niet. Bovendien kan in landen waar één van onze dochtermaatschappijen verantwoordelijk is voor de verkoop van onze producten, alleen garantie worden verleend door deze dochtermaatschappij. Een dergelijk garantie wordt alleen verstrekt, wanneer de dochtermaatschappij eigen garantievoorwaarden heeft gepubliceerd. In andere situaties wordt er geen garantie verleend.

Voor toestellen die in landen worden gekocht waar wij geen dochtermaatschappijen hebben die onze producten verkopen, verlenen wij geen garantie. Een eventueel door de importeur verzekerde garantie blijft onverminderd van kracht.

Milieu en recycling

Wij verzoeken u ons te helpen ons milieu te beschermen. Doe de materialen na het gebruik weg overeenkomstig de nationale voorschriften.

1702 Groot-Bijgaarden

Tel. [phone]

Fax [phone]

Czech Republic

STIEBEL ELTRON spol. s r.o.

K Hájům 946
