Type product	LCD TV met ingebouwde dvd-speler
Schermformaat	15,6 inch
Beeldverhouding	16:9
Paneelresolutie	1366 x 768 pixels
Helderheid	250 cd/m²
Contrastverhouding	500:1
Responstijd	8 ms
Maximale kleuren	16,7 miljoen
HD-compatibiliteit	480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Wandmontagestandaard	VESA 75
TV-systeem	PAL / SECAM
Geluidssysteem	B/G, I, D/K, L/L'
Antenne-impedantie	75 Ohm
Voeding	100-240V ~ 50/60 Hz
Stroomverbruik (max)	< 40W
DVD-regionummer	2
Ingangsaansluitingen	RF (75Ω), Component (Y Pb Pr), AV (RCA), SCART, VGA, PC Audio, HDMI, USB
Uitgangsaansluitingen	Coaxiale digitale audio, Hoofdtelefoon (3,5 mm)
Afmetingen (met voet)	402 x 313 x 160 mm
Afmetingen (zonder voet)	402 x 282 x 65 mm
Gewicht (met voet)	3,5 kg
Bedrijfstemperatuur	5°C tot 35°C
Luchtvochtigheid bij gebruik	20% tot 80%
Reinigingsinstructies	Veeg met een zachte, droge doek. Gebruik geen chemicaliën zoals benzeen of thinner. Koppel de stroom los voor het reinigen.
Veiligheidswaarschuwingen	Verwijder geen afdekkingen; er zijn geen door de gebruiker te onderhouden onderdelen. Laat onderhoud over aan gekwalificeerd personeel. Vermijd blootstelling aan regen of vocht.
Reserveonderdelen / Repareerbaarheid	Geen door de gebruiker te onderhouden onderdelen binnenin. Raadpleeg gekwalificeerd servicepersoneel voor reparaties.

Veelgestelde vragen - DVT-1533 LENCO

Hoe stel ik de tv voor de eerste keer in?

Sluit de antenne aan op de RF 75Ω-aansluiting en zet de tv aan. De installatiehandleiding verschijnt. Druk op ▲ of ▼ om instellingen te selecteren en ◀ of ▶ om aan te passen. Selecteer 'JA' en druk op OK om de zenderzoektocht te starten.

Waarom is er geen beeld of geluid?

Controleer of het netsnoer correct is aangesloten en in een werkend stopcontact zit. Zorg ervoor dat de juiste ingangsbron is geselecteerd met de INPUT-knop. Controleer of alle verbindingen goed vastzitten.

Hoe gebruik ik de ingebouwde dvd-speler?

Druk op INPUT en selecteer 'DVD' als bron. Plaats een schijf met het label van u af in de sleuf tot hij vastklikt. Het afspelen start automatisch. Gebruik afstandsbedieningsknoppen zoals ▶ II, ■ en ◀◀/▶▶ om het afspelen te bedienen.

Hoe stel ik de slaaptimer in?

Druk herhaaldelijk op de SLEEP-knop op de afstandsbediening om door de timeropties te bladeren: 15, 30, 45, 60, 75, 90, 105 of 120 minuten. De tv wordt na de geselecteerde tijd automatisch uitgeschakeld.

Wat moet ik doen als de afstandsbediening niet werkt?

Controleer of de batterijen correct zijn geplaatst (twee AAA) en nieuw zijn. Verwijder obstakels tussen de afstandsbediening en de tv-sensor. Fel zonlicht of verlichting kan storen. Als de afstandsbediening lang niet wordt gebruikt, verwijder dan de batterijen om lekkage te voorkomen.

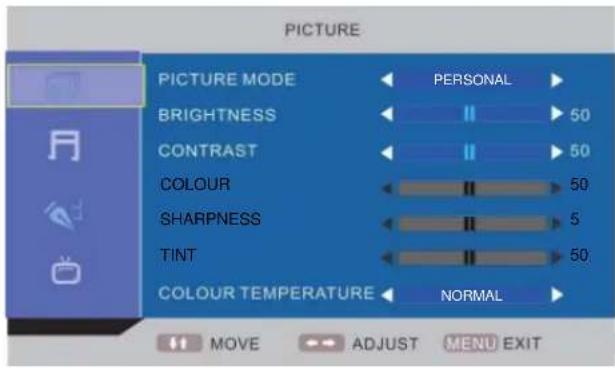

Hoe pas ik beeld- en geluidsinstellingen aan?

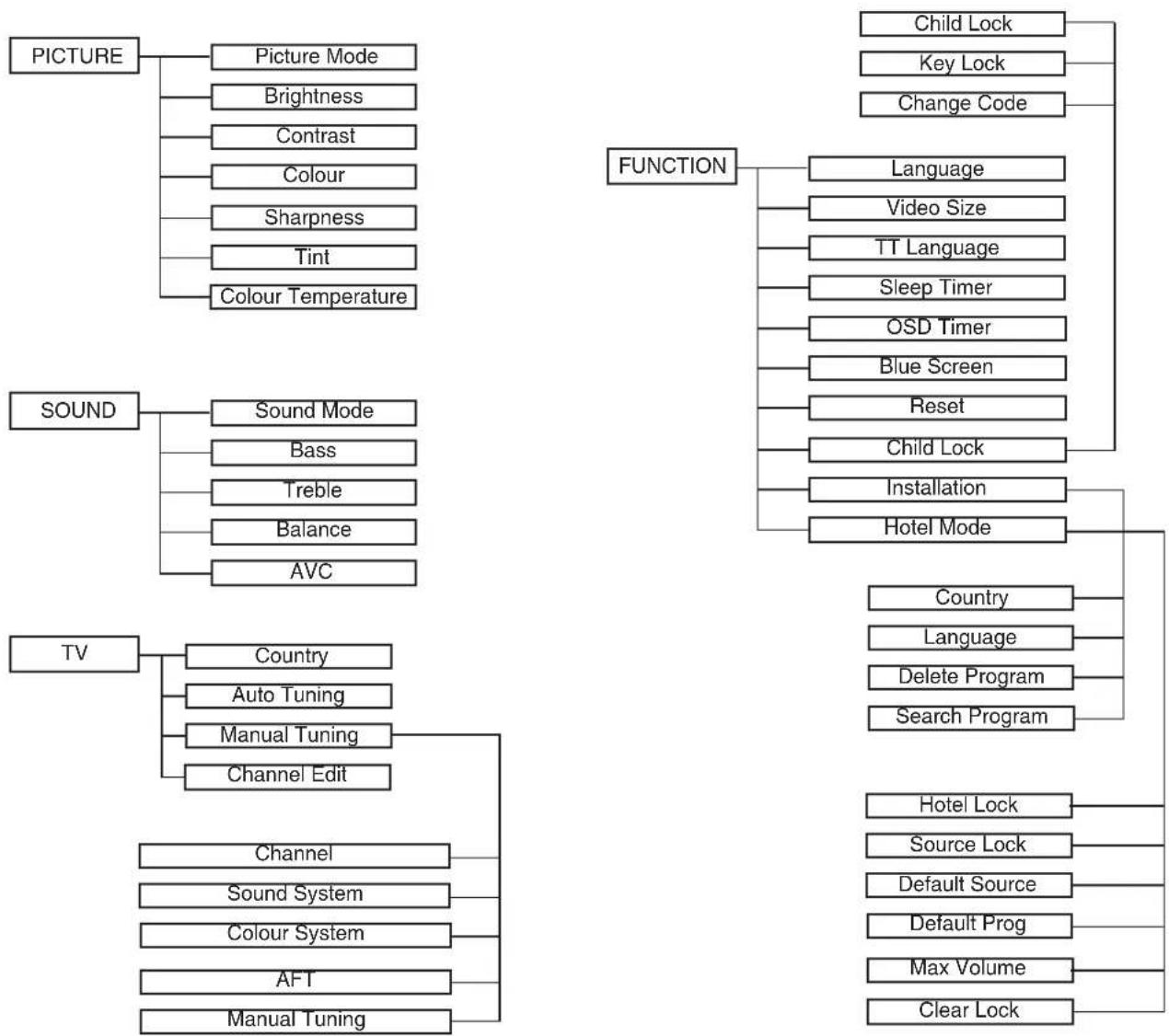

Druk op LCD MENU om het OSD te openen. Gebruik de pijltjestoetsen om naar de menu's BEELD of GELUID te navigeren. Pas parameters aan zoals helderheid, contrast, volume en geluidsmodus. Druk op EXIT als u klaar bent.

Kan ik externe apparaten op deze tv aansluiten?

Ja, de tv heeft meerdere ingangen: HDMI, VGA, Component (Y Pb Pr), AV (composiet), SCART, USB en pc-audio. Selecteer de bijbehorende bron via de INPUT-knop.

Hoe reinig ik het LCD-scherm?

Koppel eerst het netsnoer los. Veeg het scherm voorzichtig af met een schone, zachte, droge doek. Gebruik geen chemicaliën, benzeen of thinner. Veeg van het midden naar de randen in rechte bewegingen.

Wat doet de functie 'Hotelmodus'?

Hotelmodus stelt u in staat bepaalde instellingen te vergrendelen voor openbaar gebruik. In het FUNCTION-menu onder Hotelmodus kunt u Bronvergrendeling inschakelen, een standaardbron, standaardprogramma, maximaal volume instellen en vergrendelingen wissen met een pincode (standaard 0000).

Hoe zet ik de tv terug naar fabrieksinstellingen?

Selecteer in het FUNCTION-menu 'Reset' en bevestig. Hiermee worden alle instellingen teruggezet naar de standaardwaarden, inclusief beeld-, geluids- en zenderinstellingen. Het eerste-installatiescherm verschijnt opnieuw na reset.

GEBRUIKSAANWIJZING DVT-1533 LENCO

Bedankt voor de aanschaf van deze LCD TV. Wanneer u de doos voor de eerste keer opent, controleer dan of alle accessoires aanwezig zijn. Lees voor het verbinden van de stekker en de onderdelen de gebruikershandleiding zorgvuldig door en bewaar de instructies altijd handig en dicht bij uw LCD TV.

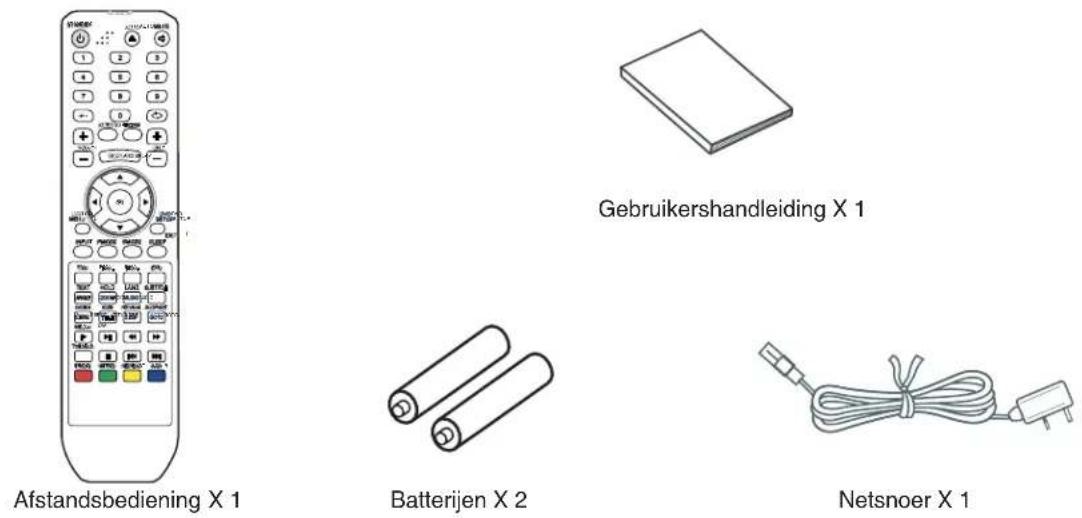

Controleer de accessoires wanneer u de verpakking opent. Als er iets beschadigd is of ontbreekt, neem dan contact op met uw dealer.

Opmerking:

Deze handelingsbeschrijving is voorafgaand aan de productontwikkeling afgedrukt.

Wanneer een deel van de productspecificaties moeten worden veranderd om operabiliteit of andere functies te verbeteren, wordt prioriteit gegeven aan het productspecificaties zelf. In dergelijke gevallen is het mogelijk dat de handleiding niet helemaal overeenkomt met alle functies van het eigenlijke product.

Daarom kan het werkelijke product en de verpakking, evenals de naam en illustratie, afwijken van de handleiding.

Het scherm dat wordt weergegeven als voorbeeld in deze handleiding kan afwijken van het werkelijke scherm.

Indien u zich in de toekomst van dit toestel wenst te ontdoen, let er dan op dat elektrisch afvalmateriaal niet met het huishoudelijk afval mag worden verwijderd. Breng het toestel naar een kringloopwinkel of andere voorziening voor recycling. Neem contact op met uw plaatselijke autoriteit of winkelier indien u meer informatie wenst over recycling. (Richtlijn voor Afval van Elektrische en Elektronische Apparaten, AEEA).

VOORZORGSMAATREGELEN

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

Dit symbool geeft aan dat gevaarlijke spanning, die een gevaar op elektrische schokken vormt, aanwezig is binnen dit toestel.

Dit symbool geeft aan dat er belangrijke bedienings- en onderhoudsvoorschriften staan in de literatuur bij dit toestel.

VOORZICHTIG

VERWIJDER OM VEILIGHEIDSREDENEN GEEN BEHUIZING EN PROBEER NIET OM TOEGANG TE KRIJGEN TOT DE BINNENKANT VAN HET PRODUCT.

LAAT ONDERHOUD OVER AAN GEKWALIFICEERD PERSONEEL.

OM BRAND OF ELEKTRISCHE SCHOK TE VOORKOMEN, DIENT U HET APPARAAT NIET BLOOT TE STELLEN AAN REGEN OF VOCHT.

• Installeer het toestel niet in een onstabiele ruimte.
• Stel het apparaat niet bloot aan extreme temperaturen (beneden 5 °C of meer dan 35 °C) of vocht.
• Stel het apparaat niet bloot aan direct zonlicht of hitte.
• Installeer dit apparaat niet in een beperkte ruimte, zoals een boekenkast of ingebouwde kast. Voor voldoende ventilatie, moet er ten minste 20 cm ruimte rond het apparaat zijn.
• De ventilatie mag niet worden belemmerd door de ventilatieopeningen te blokkeren met voorwerpen, zoals kranten, tafelkleden, gordijnen, etc. te bedekken.
• Zet dit apparaat niet in een vloeistof.
• Steek geen kleine voorwerpen in het apparaat via de ventilatieopeningen.
• Het apparaat mag niet worden blootgesteld aan vallend, of spattend water. Plaats geen objecten gevuld met vloeistof, zoals vazen, op het apparaat.
• Plaats geen naakte vlammen, zoals brandende kaarsen, op het apparaat.
• Raak nooit het tv-scherm of antenne / stopcontact aan tijdens onweer. Stop het gebruik tijdens onweersbuien.
• Ga niet op het netsnoer staan en draai de netsnoerdraad niet.
• Dit product dient door niemand te worden aangepast of gerepareerd, behalve door juist gekwalificeerd personeel, waneer het apparaat niet normaal functioneert of er zich problemen voordoen. Neem contact op met gekwalificeerd service personeel wanneer dit gebeurt.
• Verwijder altijd de batterijen en sla deze op op een droge plaats als de afstandsbediening niet wordt gebruikt voor een lange tijd.
• Beschadig de afstandsbediening niet door hem te laten vallen.
• Voorzie dit apparaat altijd van stroom door een stopcontact met dezelfde rating (spanning en frequentie) zoals aangegeven op het typeplaatje op de achterkant van dit apparaat.
• Wanneer het apparaat niet in gebruik is, haalt u het netsnoer uit het stopcontact. Gebruik de stekker, niet het snoer, bij het loskoppelen van het apparaat.
• Dit KLASSE 1 apparaat moet worden aangesloten op een geaarde stekker, en plaats de stekker op een positie die gemakkelijk aan- en af te koppelen is.
• Wanneer de stekker- of een toestelkoppeling wordt gebruikt als het loskoppelapparaat, moet deze gemakkelijk bereikbaar blijven.

BEDIENING

HOOFDAPPARAAT

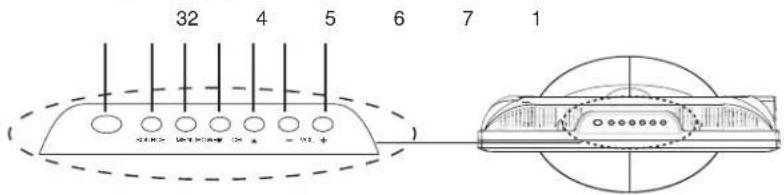

Bedieningsknoppen

*Voeding: Gebruik dezelfde spanning en frequentie als vermeld op het typeplaatje van het toestel.

Algemene bedieningsknoppen

1. Power/Standby knop (POWER)
2. Invoerbron selectie knop (SOURCE)
3. Menu knop (MENU)
4. Kanaal omlaag knop (▼ CH)
5. Kanaal omhoog knop (CH▲)
6. Volume omlaag knop (- VOL)
7. Volume omhoog knop (VOL+)
8. Power indicator
9. Afstandssensor
10. Aan/uit knop

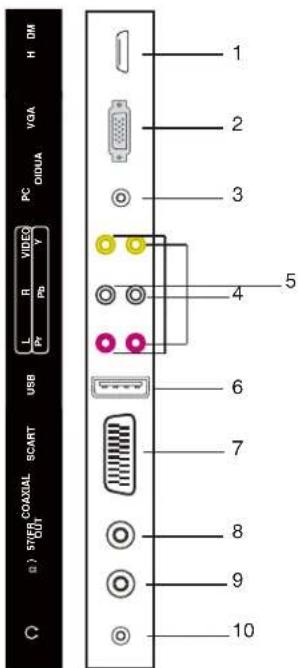

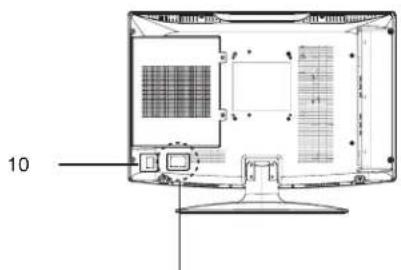

Stekkeringangen (Achterpaneel)

1. High-Definition Multimedia interface ingang (HDMI)
2. VGA interface ingang (VGA)
3. PC audio ingang (PC AUDIO)
4. Component video ingang (Y Pb Pr)
5. Composiet audio & video ingang (R/L/VIDEO)
6. USB ingang (USB)
7. SCART ingang (SCART)
8. Coaxiale uitgang (COAXIAL OUT)
9. Antenne/Kabel TV ingang (RF 75Ω)
10. Audio uitgang (Ω)

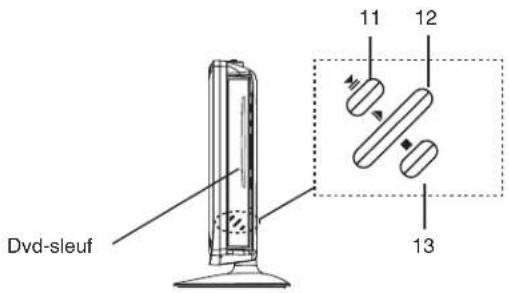

Voor DVD-speler

1. Afspeel / Pauzeer knop (▶ II)
2. Eject knop ( ▲)
3. STOP knop ( ■)

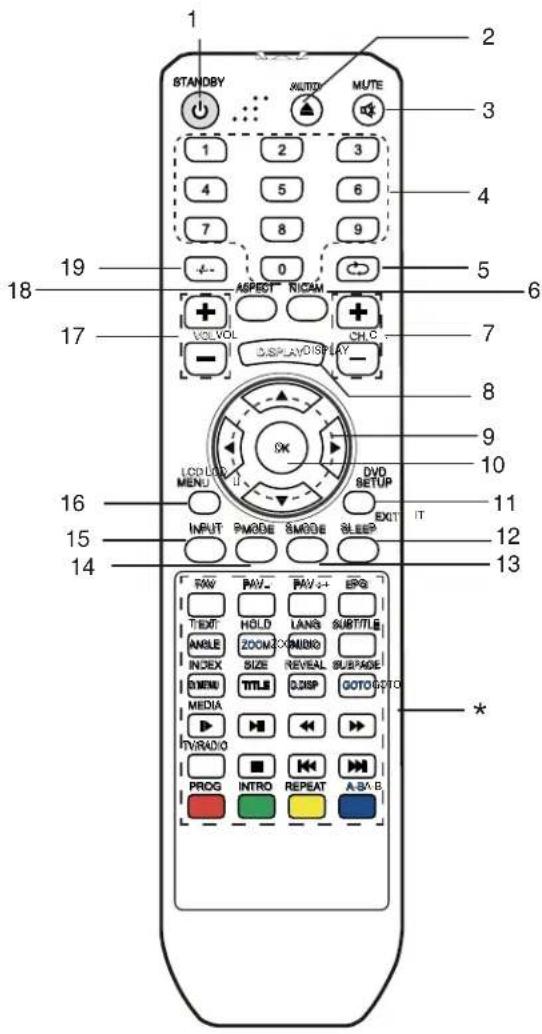

AFSTANDSBEDIENING

Bedieningsknoppen

1. Power/Standby knop (⊕)

2. DVD eject knop (PC AUTO)

3. Mute knop (MUTE)

4. Nummerknoppen (0, 1\~9)

5. Kanaal terugkeer knop (→)

6. NICAM modus selectie knop (NICAM)

7. Kanaal selectie knoppen (+ CH. -)

8. Display knop (DISPLAY)

9. Navigatietoetsen (▲, ▶, ▼, ◀)

10. Bevestig knop (OK)

11. DVD setupmenu knop/Menu verlaat knop (DVD SETUP/EXIT)

12. Slaaptimer knop (SLEEP)

13. Geluidsmodus knop (SMODE)

14. Beeldmodus knop (PMODE)

15. Invoerbron selectie knop (INPUT)

16. LCD menu knop (LCD MENU)

17. Volume bedieningsknoppen (+ VOL -)

18. Displaymodus selectie knop (ASPECT)

19. Meerdere cijfers knop (-/-)

*. Speciale knoppen:

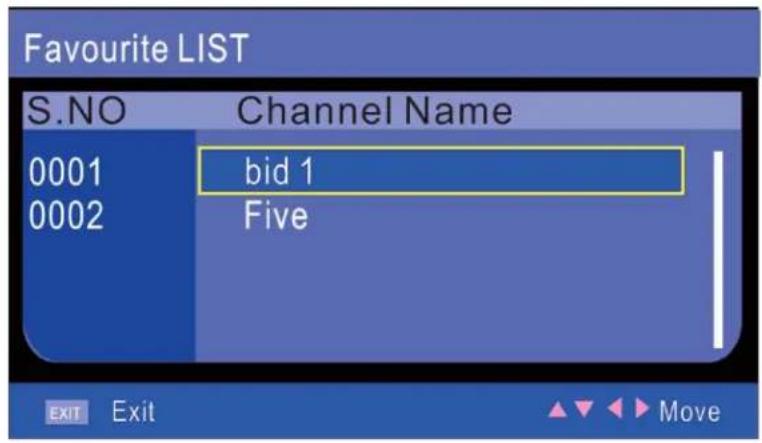

FAV: Favoriete programmalijst knop

FAV-: Favoriet programma kanaal omlaag

FAV+: Favoriet programma kanaal omhoog

LANG/AUDIO: Taal / Audiotaal selectie knop

SUBTITLE: DVD ondertitel knop

INDEX/D.MENU: Teletekst index knop / Disk menu knop

SIZE/TITLE: Teletekst grootte knop / Titel knop

REVEAL/D.DISP: Teletekst onthul knop / Disk menu toon knop

SUBPAGE/GOTO: Teletekst subpagina knop / Ga Naar knop

MEDIA/▶: Media selectie knop / ▶

▶ II: DVD afspeel/pauzeer knop

◀◀: Snel achteruitspoel knop

▶▶: Snel vooruitspoel knop

TV/RADIO: TV / Radio selectie knop

■: DVD stop knop

Vorige knop

▶▶t Volgende knop

PROG: Rode / DVD programma knop

INTRO: Cyaan / DVD introductie knop

REPEAT: Gele / DVD herhaal knop

A-B: Blauwe / DVD A-B herhalen knop

Batterijen Plaatsen
Twee batterijen van het type LR03/AAA

Opmerking:

• Fel Zonlicht of felle verlichting kan zorgen voor onzuivere bediening op afstand.
• Verwijder altijd de batterijen uit de afstandsbediening als deze voor meer dan een maand niet gebruikt wordt. Batterijen kunnen mogelijk voor schade zorgen.
• De knoppen op de afstandsbediening hebben eenzelfde werking als de knoppen met een gelijke markering op het hoofdapparaat.

Teletekst Functie

TEXT: Druk op deze knop om teletekst te tonen. Druk nogmaals op deze knop, om zowel het beeld als de teletekst pagina tegelijkertijd te tonen. Als u teletekst wilt uitschakelen, druk dan een derde keer op deze knop.

SUBPAGE: Dit verwijst naar subpagina's op teletekst. Wanneer op deze knop wordt gedrukt, dan zal het scherm de gewenste subpagina tonen. Als er geen subpagina is, dan zal deze niet weergegeven worden. In de meeste gevallen is er geen subpagina.

HOLD: Druk op deze knop als u de huidige pagina wilt blijven tonen en druk nogmaals om de hold toestand te beëindigen.

SIZE: Druk op deze knop als u de inhoud van de bovenste helft van de pagina wilt vergroten, en druk een tweede keer om het onderste deel van de pagina te vergroten. De derde keer dat u drukt zal alle inhoud op de pagina weer op normale grootte worden weergegeven.

REVEAL: Druk op deze knop als u de verborgen tekst wilt tonen. Druk nogmaals om de verborgen tekst weer te verbergen.

INDEX: Druk op deze knop als u de index voor alle pagina's wilt tonen.

Nummerknoppen 0\~9 op de afstandsbediening kunnen worden gebruikt om naar een bepaalde pagina te gaan. De "▲/▼" knop op de afstandsbediening kan gebruikt worden om de inhoud van de volgende of vorige pagina te tonen.

Druk op de RODE/GROENE/GELE/CYAAN knop op de afstandsbediening, de pagina die bij de kleur hoort, getoond aan de onderkant van het scherm, zal getoond worden.

DVD Functies

ANGLE: Druk op deze knop om de huidige hoek te tonen, druk nogmaals om in volgorde te schakelen tussen de verschillende hoeken (Alleen in DVD-modus). Opmerking: De mogelijkheid tot kiezen van de afspeelhoek hangt af van de beschikbaarheid op de DVD.

ZOOM: Druk op deze knop om in te zoomen op het beeld. Er zijn 3 zoommodi.

AUDIO: Druk om de geluidsmodus te selecteren (Alleen in DVD-modus).

SUBTITLE: Druk op deze knop om de huidige ondertitel te tonen.

D.MENU: Druk op deze knop om het menu van de disk te tonen.

TITLE: Druk op deze knop om de titel te tonen (Alleen in DVD-modus).

D.DISP: Druk op deze knop om de DVD diskinformatie te tonen (Alleen in DVD-modus).

GOTO: Druk op deze knop om het scroll-down menu voor bewerken op het scherm te tonen.

▶: Druk herhaaldelijk op deze knop om het beeld stap voor stap te tonen.

▶ II Druk op deze toets om het afspelen van de DVD te starten of pauzeren (Alleen in DVD-modus).

◀◀ Druk op deze knop om achteruit te spoelen. Er zijn 5 snelheden om achteruit te spoelen (Alleen in DVD-modus).

▶▶: Druk op deze knop om vooruit te spoelen. Er zijn 5 snelheden om vooruit te spoelen (Alleen in DVD-modus).

■ Druk op deze knop om het afspelen van de DVD te stoppen (Alleen in DVD-modus).

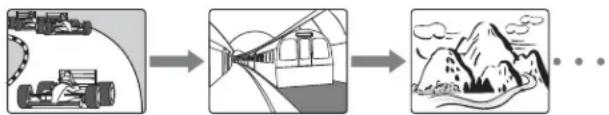

Druk op deze knop om de vorige Titel/Hoofdstuk/Track af te spelen (Alleen in DVD-modus).

▶▶: Druk op deze knop om de volgende Titel/Hoofdstuk/Track af te spelen(Alleen in DVD-modus).

PROG: Druk op deze knop om het programma van de disk te bewerken (Alleen in DVD-modus).

INTRO: Druk om de DVD-inhoud te previewen en introduceren (Alleen in DVD-modus).

REPEAT: Om delen te herhalen, kunt u een van de herhaalmodi selecteren OFF/CHAPTER/TRACK/REP ALL (Alleen in DVD-modus).

A-B: Om een A-B herhaaldeel in te stellen en van A tot B te herhalen (Alleen in DVD-modus).

DE EERSTE KEER DE TV GEBRUIKEN

1. Verbind de antenne of DTV STB met de RF 75Ω ingang.
2. Zet de TV aan.

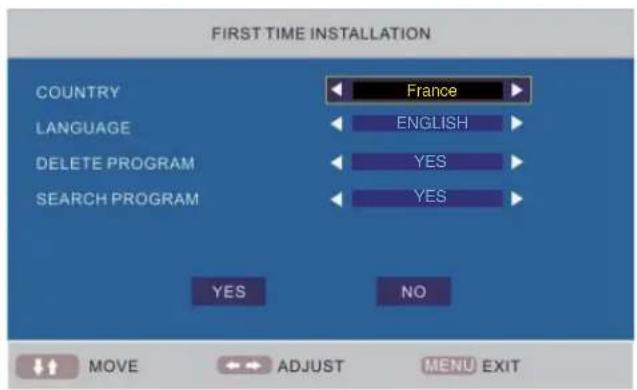

3. Het Installeergids scherm verschijnt, zoals hieronder:

1. Druk op [▲] of [▼] om de gewenste instellingen te selecteren.
2. Druk op [◀] of [▶] om de gewenste instellingen aan te passen.
3. Druk op [▼] om "YES" te selecteren, en druk op [OK] om te bevestigen.

Opmerking:

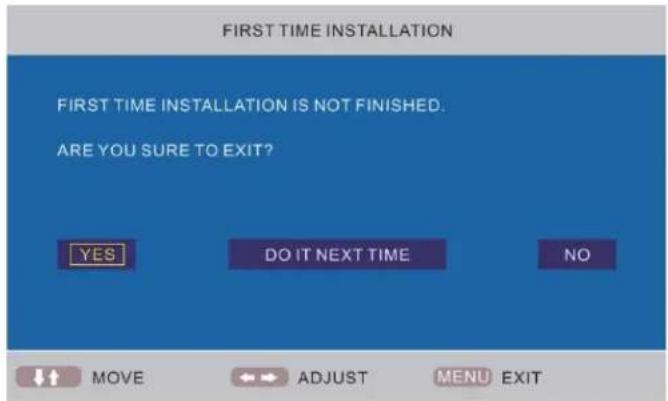

Om de eerste installatie te annuleren tijden het installatieproces, drukt u op [▼] om "NO" te selecteren, het onderstaande scherm verschijnt:

Om het wissen van het zoeken naar kanalen te annuleren, drukt u op [LCD MENU].

Opmerking:

Het eerste installatiescherm verschijnt nogmaals, wanneer u gebruikt heeft gemaakt van de "reset" operatie en het hoofdapparaat aan en uit heeft gezet.

TV informatie

Druk op [DISPLAY] om de zenderinformatie te tonen.

BASISBEDIENING

Zorg ervoor dat alle benodigde aansluitingen correct zijn verbonden voor het aanzetten.

De power indicator zal rood worden en het apparaat is in standby-modus.

Het apparaat aanzetten

Druk op [+] om het hoofdapparaat aan te zetten.

De power indicator wordt blauw.

Het apparaat uitzetten

Druk nogmaals op [6] om het hoofdapparaat uit te zetten. Het apparaat wordt automatisch in standby-modus gezet. De power indicator wordt rood.

Gebruik maken van de Slaaptimer

De slaaptimer zet het apparaat automatisch uit nadat teen vooraf ingestelde tijd is verstreken. Er zijn 9 tijdsperioden beschikbaar, druk herhaaldelijk op [SLEEP] op de afstandsbediening om de gewenste slaaptijd te selecteren:

0 Min. → 15 Min. → 30 Min. → 45 Min. → 60 Min. → 75 Min. → 90 Min. → 105 Min. → 120 Min.

(De slaaptimer start wanneer de instelling is ingesteld.)

Om de resterende slaaptijd te controleren

Druk op [SLEEP] op de afstandsbediening, de resterende slaaptijd verschijnt voor een aantal seconden op het scherm.

Selecteer het TV kanaal

Na het selecteren van "TV" of "DTV" als invoerbron, kunt u een van de volgende dingen doen om het kanaal te selecteren.

- Druk op [CH.-] of [CH.+] (of [▼ CH] of [CH ▲] op het hoofdapparaat).

of

- Druk op [0, 1\~9] om het kanaalnummer rechtstreeks in te voeren.

- Druk op [ ↔ ] om terug te gaan naar het vorige kanaal waar u naar gekeken heeft.

Selecteren van de beeldmodus

Druk herhaaldelijk op [PMODE] op de afstandsbedie- ning om de gewenste beeldmodus te selecteren.

Selecteer de invoerbron

Zet het benodigde extern apparaat aan. Druk op [INPUT] om de juiste invoerbron te selecteren.

Het invoerbron menu verschijnt.

1. Druk op [▲▼] om de selectiebalk naar het gewenste bron-item te verplaatsen.

1. Druk op [OK] (of [▶]) om te bevestigen.

Informatie van de geselecteerde bron verschijnt voor een paar seconden op de TV.

DTV

TV

DVD

AV

SCART

YPBPR

HDMI

PC

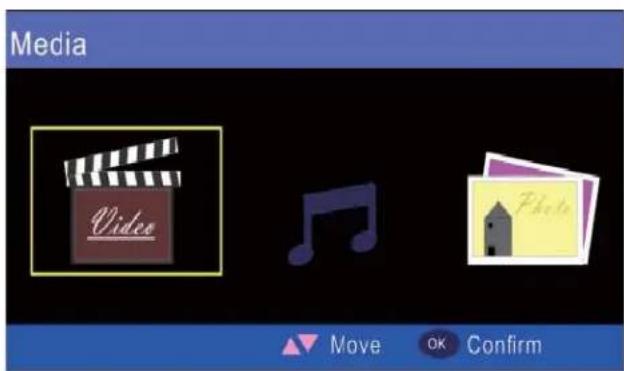

MEDIA

Informatie tonen

Druk op [DISPLAY] op de afstandsbediening, de gerelateerde informatie van de huidige bron zal automatisch op het scherm verschijnen.

Het volume aanpassen

Druk op [-VOL] om het volume te verlagen.

Druk op [VOL+] om het volume te verhogen.

of

NICAM Functie

Druk op [NICAM] op de afstandsbediening wanneer de invoerbron "TV" is.

Deze operatie heeft geen effect op kanalen zonder signaal. Wanneer [NICAM] is ingedrukt, dan zal dit door de verschillende geluidsopties, zoals mono, stereo, dual I en dual II bladeren.

Selecteren van de audiotaal

Voor sommige programma's met audio taalopties zal, wanneer [AUDIO] is ingedrukt, door de verschillende audiotaal opties gebladerd kunnen worden.

Mute functie

Druk op [MUTE] op de afstandsbediening om het geluid tijdelijk uit te schakelen.

Druk nogmaals op deze knop (of [VOL+]), het geluid komt nu terug.

Selecteren van de geluidsmodus

Druk herhaaldelijk op [SMODE] op de afstandsbedie- ning om de gewenste geluidsmodus te selecteren.

OSD-MENU INSTELLING

Navigeren door menu's

Druk op [LCD MENU], het OSD hoofdmenu verschijnt.

Druk op [▼], het hoofdmenu toont in volgorde:

PICTURE→SOUND→FUNCTION→TV→...

Wanneer een menuoptie grijs getoond wordt, dan betekent dit dat deze optie niet beschikbaar is in de huidige instelmodus.

Normale bedieningsprocedure:

• Bij elk menu, drukt u op [▲, ▼] op de afstandsbediening om de opties in het hoofdmenu te selecteren.
• Druk op [◀, ▶, ▲, ▼] op de afstandsbediening om de instellingen te veranderen of bevestigen. (Volg de tips aan de onderkant van de gerelateerde OSD-schermen.)
• Nadat het instellen van een optie klaar is, drukt u op [LCD MENU] om stap voor stap te verlaten, terwijl u met [EXIT] direct het OSD-scherm verlaat.

Structuur van het OSD-menu:

    I["SOUND"] --> J["Sound Mode"]
    I --> K["Bass"]
    I --> L["Treble"]
    I --> M["Balance"]
    I --> N["AVC"]

    O["TV"] --> P["Country"]
    O --> Q["Auto Tuning"]
    O --> R["Manual Tuning"]
    O --> S["Channel Edit"]

    T["FUNCTION"] --> U["Language"]
    T --> V["Video Size"]
    T --> W["TT Language"]
    T --> X["Sleep Timer"]
    T --> Y["OSD Timer"]
    T --> Z["Blue Screen"]
    T --> AA["Reset"]
    T --> AB["Child Lock"]
    T --> AC["Installation"]
    T --> AD["Hotel Mode"]

    AE["TV"] --> AF["Channel"]
    AE --> AG["Sound System"]
    AE --> AH["Colour System"]
    AE --> AI["AFT"]
    AE --> AJ["Manual Tuning"]

    AK["FUNCTION"] --> AL["Country"]
    AK --> AM["Language"]
    AK --> AN["Delete Program"]
    AK --> AO["Search Program"]

    AP["TV"] --> AQ["Channel"]
    AP --> AR["Sound System"]
    AP --> AS["AFT"]
    AP --> AT["Manual Tuning"]

    AU["FUNCTION"] --> AV["Child Lock"]
    AU --> AW["Key Lock"]
    AU --> AX["Change Code"]

    AY["FUNCTION"] --> AZ["Country"]
    AY --> BA["Language"]
    AY --> BB["Delete Program"]
    AY --> BC["Search Program"]

    ADY --> BD["Hotel Lock"]
    ADY --> BE["Source Lock"]
    ADY --> BF["Default Source"]
    ADY --> BG["Default Prog"]

    AHY --> BH["Max Volume"]
    AHY --> BI["Clear Lock"]

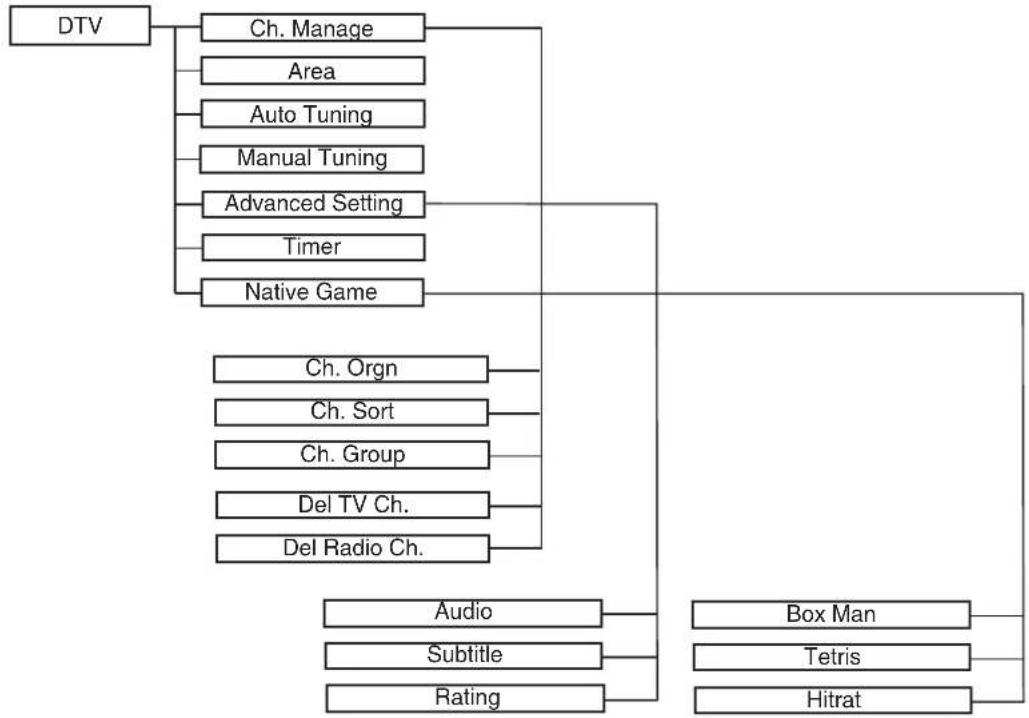

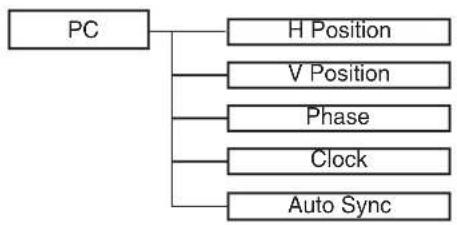

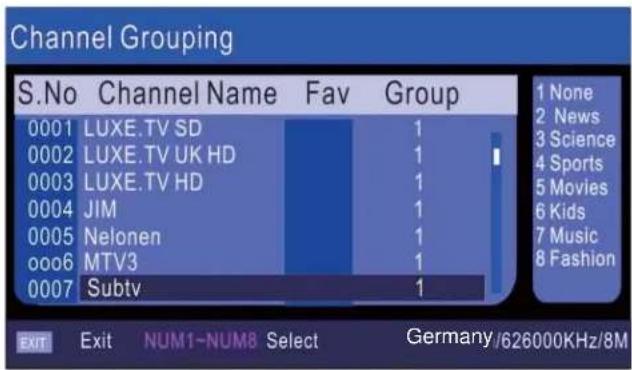

Opmerking: Druk op de RODE knop om een kanaal als favoriet kanaal te labelen. Druk op GROENE knop om het gekozen kanaal te verwijderen. Druk op de GELE knop om het kanaal te verplaatsen naar een gewenst nummer en druk op [▲/▼] om een ander kanaal te selecteren om mee te wisselen en druk op [OK] om het te bevestigen; druk op de BLAUWE knop om de timer in te stellen.

Opmerking: Druk op de RODE knop om naar de bovenliggende pagina te gaan of de GROENE knop om naar de onderliggende pagina te gaan. De onderste pagina is de lijst met kanalen die u heeft ingesteld op de bovenliggende pagina.

Opmerking: Druk op [▲/▼] om een kanaal te selecteren dat u wilt aanpassen en druk op het nummer (1\~8) wat staat voor de groep (dit kunt u zien aan de rechterkant). Druk op [EXIT] of [LCD MENU] om terug te gaan naar de bovenliggende pagina.

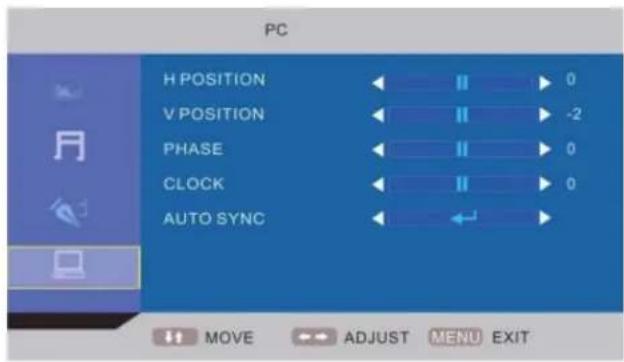

PC MENU

Opmerking: Het Beeldmenu (Picture menu) is hetzelfde als in TV-modus, behalve dat COLOUR (KLEUR), SHARPNESS (SCHERPHEID) en TINT ongeldig (in grijs) zijn en COLOUR TEMPERATURE (KLEURTEMPERATUUR) geldig is (Beschikbare opties:WARM, COLD en NORMAL).

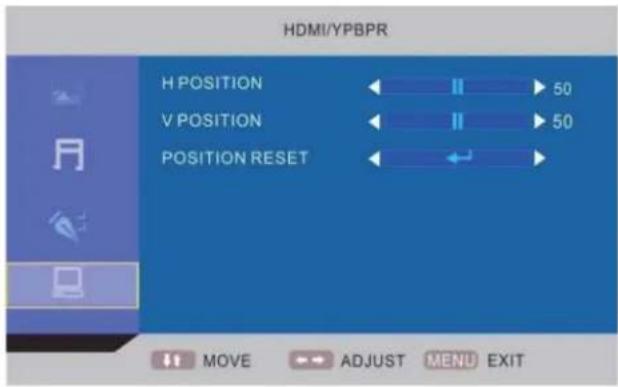

HDMI/YPBPR MENU

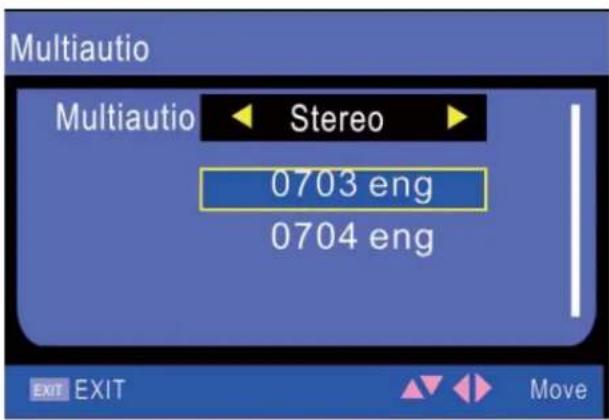

MULTIAUDIO MENU

Opmerking: Druk op [LANG] om het Multiaudio te betreden.

MEDIAMENU

Opmerking: Druk op [◀▶] om Video/Music/Photo te selecteren en druk op [OK] om te betreden.

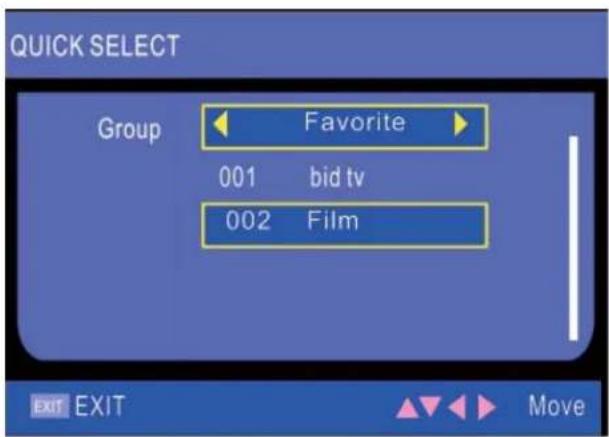

SNEL SELECTIEMENU

Opmerking: Druk [OK] om het Snel Selectie te betreden.

Voor Digitale TV :

Favorietenlijst

Opmerking: Druk op [FAV] om de Favorietenlijst te betreden.

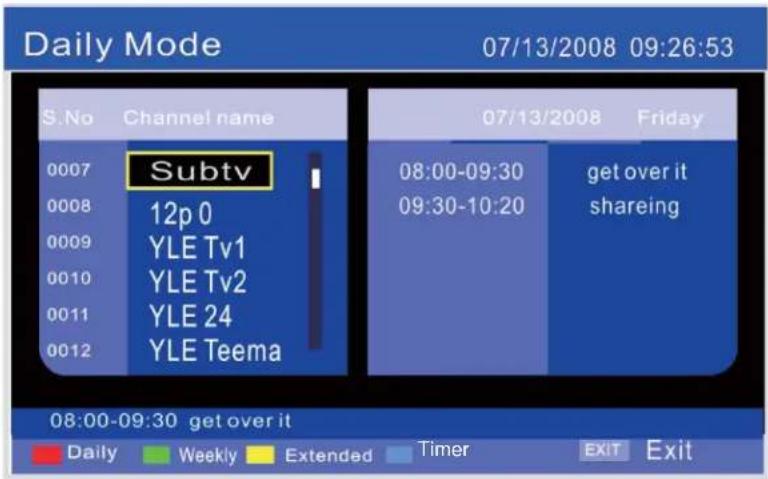

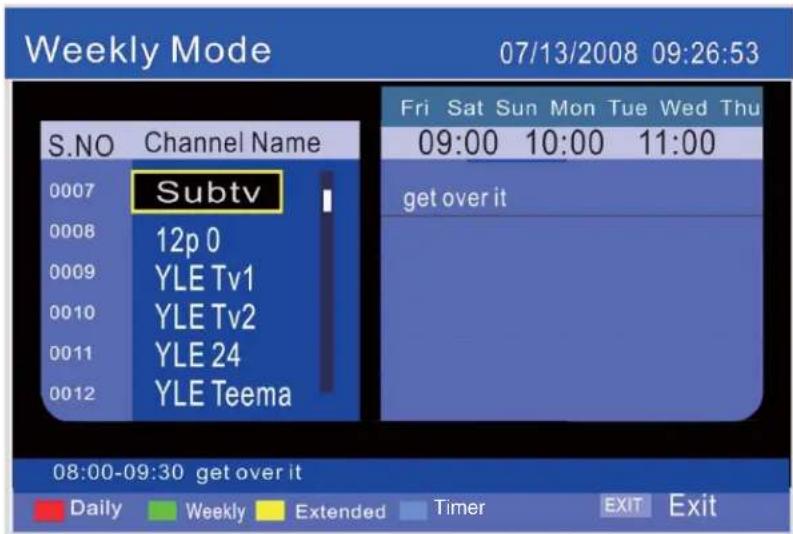

EPG Menu

Opmerking: Druk op [EPG] om de Dagelijkse Modus te betreden.

Druk op de RODE knop om de Dagelijkse Modus te betreden.

Druk op de GROENE knop om de Wekelijkse Modus te betreden.

Druk op de [◀/▶] knop op om programma met kanaal te wisselen.

Druk op de [▲/▼] knop om een kanaal en programma te kiezen.

Druk op de GELE knop in de programmalijst om Verlengde Modus te betreden.

Druk op de BLAUWE knop in de programmalijst om de wake-up timer in te stellen.

Over de Hotelslot functie

Doorloop de submenu's stap voor stap:

Hotel Lock (Hotelmodus): Heeft prioriteit over de opties hieronder. Om de opties hieronder in te kunnen stellen moet dit item eerst worden ingesteld op "ON" (AAN). Wanneer het is ingesteld op "On", dan zullen alle onderstaande opties beschikbaar zijn.

Source Lock (Bronvergrendeling): Stel de vergrendeling op de invoerbron (bv. TV, HDMI...) naar wens in.

Default source (Standaardbron): Stel een invoerbron in als standaard wanneer de TV wordt aangezet.

Default Prog (Standaardzender): Stel een TV kanaalnummer in als standaard als de TV naar "TV" of "DTV" gaat.

Max Volume (Maximumvolume): Om de maximale volume-waarde in te stellen.

Clear Lock (Ontgrendelen): Wis de vergrendelingen.

Over de PIN-Code:

(De standaardinstelling is "0000".)

Als u het wachtwoord vergeet...

Voer "2008" in om het te betreden.

Voorkom dat jonge kinderen dit wachtwoord kennen.

INGEBOUWDE DVD-SPELER BEDIENING

De volgende typen disks kunnen worden afgespeeld op dit apparaat.

Disktype en logo
DVD	VIDEO ^TM
CD

Regionummer

Regionummer (Regionale restrictiecode) is ingebouwd in het apparaat en DVD video disks. Op dit apparaat kunnen regionummer "2" disks gebruikt worden.

DVD Videodisk

DVD videodisks zijn onderverdeeld in titels, en de titels zijn onderverdeeld in hoofdstukken.

Titel 1 Titel 2
Hoofdstuk1	Hoofdstuk2	Hoofdstuk1	Hoofdstuk2	Hoofdstuk3

Er staan soms markeringen op DVD videodisk verpakkingen. Voorbeelden:

③

2

3

LB16:9

2

Meerdere talen

Meerdere ondertiteltalen

Meerdere hoeken

Meerdere beeldverhoudingen

Regionummer

Closed caption (Verborgen Ondertiteling)

Audio CD Disk

Audio CD disks zijn onderverdeeld in tracks.

• Alleen de hierboven genoemde typen disks kunnen worden afgespeeld op dit apparaat. DVD-ROM, CD-ROM, CVD, VCD, etc. kunnen niet worden afgespeeld.
• Dit apparaat kan ook DVD-R's met opgenomen filmdata afspelen. Sommige DVD-R's kunnen echter niet worden afgespeeld, afhankelijk van de opneemomstandigheden.
• DVD-R's zonder fi lmdata kunnen niet worden afgespeeld.
• DVD-RW's (Videomodus) kunnen worden afgespeeld. Sommige DVD-RW's kunnen echter niet worden afgespeeld, afhankelijk van de opneemomstandigheden. De DVD-RW (VR modus) kan niet worden afgespeeld.
• DVD+R/+RW's kunnen worden afgespeeld. Sommige DVD+R/+RW's kunnen echter niet worden afgespeeld, afhankelijk van de opneemomstandigheden.

Omgaan, opslaan en reinigen Disks

• Raak de diskdeur niet aan terwijl deze in beweging is.
• Plaats nooit iets anders als een 5-inch (12cm) of 3-inch (8cm) DVD (of CD) in de schijf in / uit sleuf. Vreemde objecten kunnen het apparaat beschadigen.

- Vingerafdrukken en stof moeten zorgvuldig worden weggeveegd van het oppervlak van de schijf (glanzend zijde) met een zachte doek. Veeg in een rechte beweging vanuit het midden naar de buitenkant van de schijf.

- Gebruik nooit chemicaliën, zoals Platen Reiniger, antistatische sprays of vloeistoffen, benzeen of thinner voor het reinigen van de schijven. Deze chemische stoffen zullen het kunststof oppervlak van de schijf permanent beschadigen.

- Om een disk uit zijn doosje te halen, drukt u op het midden van het doosje en tilt u de schijf uit het doosje terwijl u hem voorzichtig bij de randen vasthoudt.

- Disks moeten na gebruik terug in hun doosjes gedaan worden om hen te beschermen tegen stof en krassen.

- Om te voorkomen dat disks kromtrekken, dient u ze niet bloot te stellen aan direct zonlicht, hoge vochtigheid of hoge temperaturen voor langere tijd.

- Breng geen papier aan en schrijf niets op beide zijden van de schijf. Scherp schrijvende instrumenten, of de inkt die gebruikt wordt in sommige viltstiften, kan schade veroorzaken aan het oppervlak van de schijf.

Basis Afspelen

"②Kan tijdens het gebruik verschijnen op het TV-scherm. Dit icoontje betekent dat de functie op dat moment niet beschikbaar is op de disk.

Voorbereidingen

1. Zet de TV aan en druk op [INPUT] om de invoerbron te selecteren als "DVD",
2. Plaats de disk (label van je af) in de disk in/uit sleuf (zijpaneel) tot hij klikt.

De TV start automatisch met het afspelen van het eerste bestand/track/hoofdstuk.

Opmerking:

Als u gebruik maakt van een andere functie dan zal, wan- neer een disk in de disk in/uit sleuf wordt geplaatst, automatisch naar de "DVD" functie worden geschakeld en het afspelen starten.

Stop Afspelen

[CD]

Druk op [▶ II] om het afspelen tijdelijk te stoppen en druk nogmaals op deze knop om het afspelen te hervatten.

[DVD]

Druk één keer op [■] om tijdelijk te stoppen met het afspelen van de disk.

Druk twee keer op [■] om het afspelen van de disk helemaal te stoppen.

Verschillende disk afspeelfuncties

Selecteren van een DVD-menu

Opmerkingen:

• De bediening kan anders zijn, afhankelijk van de disk die gebruikt wordt.

• Het selecteren van een menu kan onmogelijk zijn op sommige disks.

• Druk op [D.MENU] tijdens het afspelen. Het hoofdmenu scherm zal verschijnen.

• Druk op [▲], [▼], [◀] of [▶] (of de nummerknoppen) om het gewenste menu te selecteren.

• Druk op [OK]. Het geselecteerde menu zal afspelen.

Hoofdstuk (Track) Overslaan

Druk tijdens het afspelen op [▶▶] om naar het volgende hoofdstuk (of track) te gaan.

Achteruit Overslaan

Druk tijdens het afspelen op [◀◀] om naar het vorige hoofdstuk (of track) te gaan.

Opmerking:

U kunt alleen de hoofdstukken overslaan op een DVD-disk, niet de titels.

Titel zoeken [DVD]

Druk op [GOTO].

Druk op de nummerknoppen om het gewenste titelnummer in te voeren.

Voorbeeld:

T: 01/01 C: 01/15

Herhaald Afspelen

Druk op [REPEAT] tijdens het afspelen om de herhaalmodus te activeren:

[DVD]

Als u wilt... Druk op [REPEAT] ...
Herhaal hoofdstuk (CHAPTER)	Eén keer
Herhaal titel (TITLE)	Twee keer
Herhaal alle (ALL)	Drie keer
Herhalen uit Vier keer

[CD]

Als u wilt... Druk op [REPEAT] ...
Herhaal huidige track Eén keer
Herhaal alle tracks Twee keer
Herhalen uit Drie keer

Aangewezen Bereik Herhaald Afspelen (A-B Herhalen)

Point A Point B

1. Druk op [A-B] tijdens het afspelen op het begin van de sectie die u wilt herhalen (Punt A).
2. "A" verschijnt op het TV-scherm.
3. Druk nogmaals op [A-B] aan het einde van de sectie die u wilt herhalen (Punt B).
4. "AB" verschijnt kort op het TV-scherm.
5. Om terug te keren naar normaal afspelen, drukt u nogmaals op [A-B].

Selecteren van de Ondertiteltaal [DVD]

Druk herhaaldelijk op [SUBTITLE] tijdens het afspelen tot de gewenste ondertiteltaal op het TV-scherm verschijnt.

Voorbeeld:

SUBTITLE 01/03 ENG

Opmerking:

Niet alle disks ondersteunen deze functie.

Selecteren van Audio Soundtracktaal(Multi-Language, Meerdere Talen) [DVD]

Dit werkt alleen bij disks die met meerdere audio soundtrack-talen zijn opgenomen.

Druk herhaaldelijk op [AUDIO] tijdens het afspelen tot de gewenste taal op het TV-scherm verschijnt.

Opmerkingen:

• Wanneer de gewenste taal niet geselecteerd is, zelfs wanneer er op de knop is gedrukt, dan is de taal niet beschikbaar op de disk.
• Wanneer het apparaat uit is gezet of de disk vervangen is, dan moet de taal opnieuw geselecteerd worden.
• Als de taal niet is opgenomen op de disk, dan zal alleen de taal die beschikbaar is op de disk gehoord worden.

Selecteren van On-Screen (Op-Scherm) Informatie

Druk herhaaldelijk op [DISPLAY] om de diskinformatie te tonen(Titel, Hoofdstuk, Titel Verstreken Speeltijd, Taal, etc.).

KODAK Afbeelding/JPEG CD Afspelen

Om de diashow te starten vanaf de miniatuurafbeeldingen:

1. Druk op [▲], [▶], [▼] of [◀] om de gewenste afbeelding te selecteren.
2. Om naar de volgende of vorige miniatuurafbeelding te gaan, drukt u op [▶▶] of [◀◀].
3. Druk op [OK] of [▶] (Afspelen) om de diashow vanaf de geselecteerde afbeelding te beginnen.

Tijdens de diashow:

• Druk op [III] om te pauzeren. Druk op [▶] (Afspelen) om verder te gaan.
• Druk op [▶▶] of [i◀◀], het apparaat zal nu naar het volgende of vorige bestand gaan.
• Als het beeld ondersteboven of gekanteld verschijnt, druk dan op [▲], [▶], [▼] of [◀] om het beeld te spiegelen/ draaien.

Initiële Instellingen

Wanneer de initiele instellingen zijn ingesteld, dan kan het apparaat altijd onder dezelfde omstandigheden bediend worden. De instellingen kunnen behouden worden in het geheugen tot ze worden veranderd, zelfs als het apparaat wordt uitgezet.

• Druk op [DVD SETUP] om het DVD-speler OSD-menu te activeren.
• Druk op [▶] of [◀] om te verplaatsen en de verschillende submenu's te selecteren.
• Druk op [▲] of [▼] om het geselecteerde submenu te betreden.
• Druk op [DVD SETUP] om het OSD-menu te verlaten.

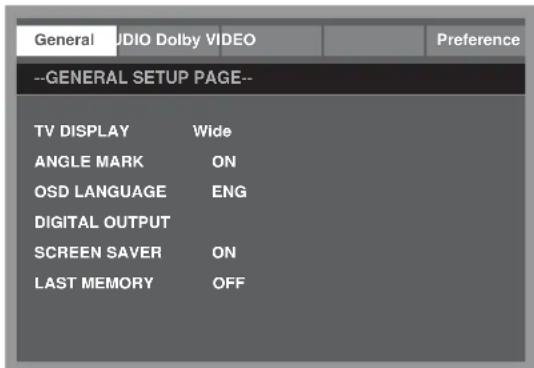

Algemeen setupmenu

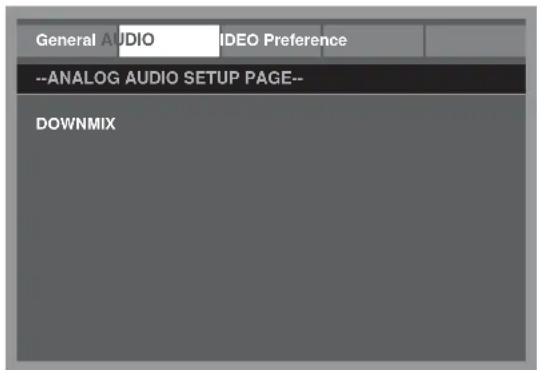

Audio setupmenu

De fabrieksinstelling van de PIN-code is "0000". Als u het wachtwoord dat u heeft ingesteld vergeten bent, voer dan het initiele wachtwoord "2008" in.

ONDERHOUD

WAARCHUWING:

VOOR UW PERSOONLIJKE VEILIGHEID, ZORG ERVOOR DAT U HET NETSNOER UIT HET STOPCONTACT HAALT VOORDAT U ENIG ONDERHOUD OF REINIGEN UITVOERT.

Het LCD-scherm reinigen

Het LCD-scherm mag niet worden aangeraakt met scherpe voorwerpen. Als er stof en vingerafdrukken op het LCD-schermoppervlak zitten, veeg deze er dan af met een schoon, zacht doekje.

Veeg in een rechte beweging vanuit het midden naar de buitenkant van het LCD-scherm.

Gebruik nooit chemicaliën, zoals schoonmaak sprays, antistatische sprays, benzeen of thinner om het LCD-scherm schoon te maken.

Het hoofdapparaat schoonmaken

Maak de buitenkant van het apparaat schoon met een schoon, zacht doekje dat met lauw warm water bevochtigd is. Gebruik geen benzeen, thinner of alcohol, omdat deze de afwerking van het oppervlak kunnen aantasten.

PROBLEMEN OPLOSSEN

Symptoom

Mogelijke Oorzaak

Corrigerende Actie

Geen beeld en geluid.

Netsnoer is niet correct verbonden met het hoofdapparaat.

Verbind het netsnoer met het hoofdapparaat.

Netsnoer is niet in het stopcontact gestoken.

Steek het netsnoer in een stopcontact.

De verkeerde invoerbron is geselecteerd.

Selecteer een correcte invoerbron.

Het verbinden van de invoerbron met de TV is mislukt.

Volumebediening is op het minimum ingesteld.

Druk op de VOL+ knop om het volume te verhogen.

De knop op de afstandsbediening is ingedrukt.

Druk op de (of VOL+/-) knop om het volume te herstellen.

Er is een foute geluidsmodus ingesteld.

Stel een correct geluidssysteem, dat overeenkomt met uw TV, in vanuit het hoofdmenu.

Symptoom

Mogelijke Oorzaak

Corrigerende Actie

Alleen geen beeld of monochroom beeld.

De kleursysteem instelling komt niet overeen met de zender.

Stel de juiste kleursysteem instelling in.

De geluidssysteem instelling komt niet overeen met de zender.

Stel de juiste geluidssysteem instelling in.

Storend geluid of beeld.

Er is apparatuur in de buurt van uw TV die zorgt voor storing.

Houd deze apparaten uit de buurt van uw TV.

Meerdere apparaten zijn met dezelfde stekkerdoos verbonden.

Steek het netsnoer in een ander stopcontact.

Er is een foute geluidsmodus ingesteld.

Stel een correct geluidssysteem, dat overeenkomt met uw TV, in vanuit het hoofdmenu.

Opmerking:

Er kunnen een aantal heldere en donkere stippen op het TV-scherm verschijnen, dat is een normale verschijning.

SPECIFICATIES

Display Kenmerken

Displaytype	LCD
Schermgrootte	15.6 inch
Aspect ratio	16:9
Actief Gebied	347.5 (H) X 196.8 (V)
Paneelresolutie	1366 (H) X 768 (V)
Helderheid	250 cd/m ^2
Contrast Ratio	500:1
Dot Pitch	0.252 (H) X 0.252 (V) mm
Maximale Kleur	16.7 M
Responstijd	8 ms

Kenmerken

HDMI compatibel	480I, 480P, 576I, 576P, 720P, 1080I, 1080P
Wandmontage	VESA 75

TV Ontvangst

TV Systeem:	PAL / SECAM
Geluidssysteem	B/G , I, D/K, L/L'
Antenne Impedantie:	75 Ohm

Stroominvoer 100-240V ~ 50/60 Hz

Stroomverbruik

Maximaal < 40W

DVD Kenmerken

Laser Golfl engte	650 nm / 795 nm
DVD Regionummer	2

Aansluitingen

Invoer:
TV Tuner (RF 75 )	1
Component Video Ingang (Y Pb Pr)	1
Video Ingang (AV)	1
SCART	1
VGA Ingang (VGA)	1
PC audio Ingang (PC AUDIO)	1
HDMI ingang (HDMI)	1
USB-poort	1

Uitvoer:

Coaxiale uitgang (COAXIAL OUT)	1
Oortelefoon (_)	1

Ondersteunde VGA Resoluties

Tot 1360 x 768

Afmeting (BxHxD)

Apparaat met standaard/luidsprekers	402 x 313 x 160 mm
Apparaat zonder standaard	402 x 282 x 65 mm

Gewicht (N.W.)

Apparaat met standaard/luidsprekers

3.5 Kg

Omgeving

Bedrijfstemperatuur	5°C-35°C
Bedrijfsvochtigheid	20%-80%

Opmerking:

Specifi caties zijn onderheven aan veranderingen zonder berichtgeving.
