GEBRUIKSAANWIJZING MVH-350BT PIONEER

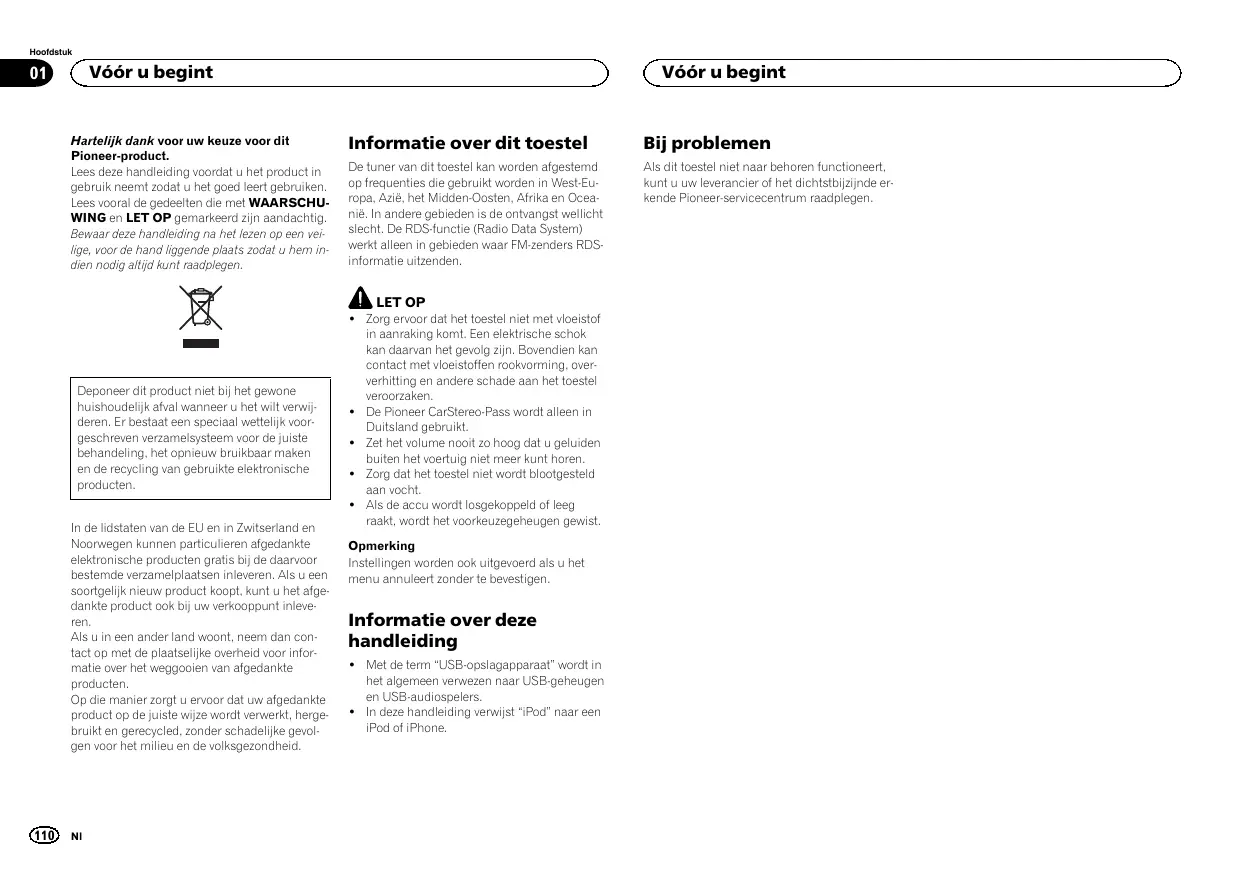

Hoofdstuk Vóór u begint

Hartelijk dank voor uw keuze voor dit Pioneer-product. Lees deze handleiding voordat u het product in gebruik neemt zodat u het goed leert gebruiken. Lees vooral de gedeelten die met WAARSCHUWING en LET OP gemarkeerd zijn aandachtig. Bewaar deze handleiding na het lezen op een veilige, voor de hand liggende plaats zodat u hem indien nodig altijd kunt raadplegen. Vóór u begint Informatie over dit toestel Bij problemen De tuner van dit toestel kan worden afgestemd op frequenties die gebruikt worden in West-Europa, Azië, het Midden-Oosten, Afrika en Oceanië. In andere gebieden is de ontvangst wellicht slecht. De RDS-functie (Radio Data System) werkt alleen in gebieden waar FM-zenders RDSinformatie uitzenden. Als dit toestel niet naar behoren functioneert, kunt u uw leverancier of het dichtstbijzijnde erkende Pioneer-servicecentrum raadplegen. LET OP Deponeer dit product niet bij het gewone huishoudelijk afval wanneer u het wilt verwijderen. Er bestaat een speciaal wettelijk voorgeschreven verzamelsysteem voor de juiste behandeling, het opnieuw bruikbaar maken en de recycling van gebruikte elektronische producten. In de lidstaten van de EU en in Zwitserland en Noorwegen kunnen particulieren afgedankte elektronische producten gratis bij de daarvoor bestemde verzamelplaatsen inleveren. Als u een soortgelijk nieuw product koopt, kunt u het afgedankte product ook bij uw verkooppunt inleveren. Als u in een ander land woont, neem dan contact op met de plaatselijke overheid voor informatie over het weggooien van afgedankte producten. Op die manier zorgt u ervoor dat uw afgedankte product op de juiste wijze wordt verwerkt, hergebruikt en gerecycled, zonder schadelijke gevolgen voor het milieu en de volksgezondheid.

! Zorg ervoor dat het toestel niet met vloeistof in aanraking komt. Een elektrische schok kan daarvan het gevolg zijn. Bovendien kan contact met vloeistoffen rookvorming, oververhitting en andere schade aan het toestel veroorzaken. ! De Pioneer CarStereo-Pass wordt alleen in Duitsland gebruikt. ! Zet het volume nooit zo hoog dat u geluiden buiten het voertuig niet meer kunt horen. ! Zorg dat het toestel niet wordt blootgesteld aan vocht. ! Als de accu wordt losgekoppeld of leeg raakt, wordt het voorkeuzegeheugen gewist. Opmerking Instellingen worden ook uitgevoerd als u het menu annuleert zonder te bevestigen. Informatie over deze handleiding ! Met de term “USB-opslagapparaat” wordt in het algemeen verwezen naar USB-geheugen en USB-audiospelers. ! In deze handleiding verwijst “iPod” naar een iPod of iPhone. Hoofdstuk Bediening van het toestel Hoofdtoestel Bediening van het toestel Display-indicaties

(lijst) (iPod-bediening) De iPod-functie van dit toestel wordt via de iPod bediend.

Bijkomende informatie Hier wordt bijkomende informatie weergegeven.

TA (verkeersberichten) Automatische ontvangst van verkeersberichten (TA) is ingeschakeld. TP (verkeersprogrammaidentificatie) Er is afgestemd op een zender met verkeersinformatie (TPzender).

(sound retriever) LET OP (automatisch beantwoorden) Alleen voor MVH-350BT Deze geeft aan of de functie Automatisch beantwoorden is ingeschakeld. Basisinformatie ! Tuner: frequentieband en frequentie ! RDS: programmaservicenaam, PTY-informatie en andere tekstinformatie ! USB-opslagapparaat en iPod: verstreken weergavetijd en tekstinformatie

De lijst wordt bediend. De sound retriever is ingeschakeld.

LOC Automatisch afstemmen op lokale zenders is ingeschakeld.

(herhalen) Herhalen van een fragment of map is ingeschakeld.

(willekeurige weergave/ shuffle) Willekeurige weergave is ingeschakeld. De iPod is als bron geselecteerd en de functie Shuffle of Shuffle all is ingeschakeld.

(Bluetoothindicator) Alleen voor MVH-350BT Er is verbinding met een Bluetooth-apparaat. De wachtstand staat aan. Licht op wanneer er een menu of mappen op een lager niveau bestaan. Instellingenmenu Als u het contact aanzet na de installatie, verschijnt het instellingenmenu op het display. U kunt de onderstaande menu-opties instellen. 1 Zet het contact aan na de installatie van dit toestel. SET UP verschijnt.

Draai aan M.C. en selecteer YES. # Als u niet binnen 30 seconden een bediening uitvoert, wordt het instellingenmenu niet weergegeven. # Als u op dit moment geen instellingen wilt maken, draait u M.C. naar NO. Indrukken om te selecteren. Als u NO selecteert, kunt u geen instellingen maken in het instellingenmenu. 3 Druk op M.C. om uw keuze te bevestigen. 4 Voer de volgende procedures uit om het menu in te stellen. Om verder te gaan naar de volgende menuoptie, moet u uw selectie bevestigen. LANGUAGE (taalinstelling) Dit toestel kan Engelse of Russische tekstinformatie bij een gecomprimeerd audiobestand weergeven. ! Als de gebruikte taal niet overeenkomt met de taalinstelling van dit toestel, wordt tekst wellicht niet correct weergegeven. ! Het is mogelijk dat sommige tekens niet juist worden weergegeven. 1 Draai aan M.C. en selecteer de gewenste instelling. ENG (Engels)—РУС (Russisch) 2 Druk op M.C. om de selectie te bevestigen. CLOCK SET (klok)

Draai aan M.C. om het uur in te stellen. Druk op M.C. om de minuut te selecteren. Draai aan M.C. om de minuut in te stellen. Druk op M.C. om de selectie te bevestigen. FM STEP (FM-afstemstap) Standaard wordt er bij automatisch afstemmen een FM-afstemstap van 50 kHz gebruikt, en 100 kHz als de functie AF of TA is ingeschakeld. Maar soms krijgt u een beter resultaat als ook bij het afstemmen op alternatieve frequenties (AF) een afstemstap van 50 kHz wordt gebruikt. ! Bij handmatig afstemmen blijft de afstemstap 50 kHz. 1 Draai aan M.C. en selecteer de FM-afstemstap. 50 (50 kHz)—100 (100 kHz) 2 Druk op M.C. om de selectie te bevestigen. QUIT verschijnt.

Nederlands ! Sluit een USB-opslagapparaat via een Pioneer USB-kabel (CD-U50E, optioneel) op dit toestel aan. Sluit het niet rechtstreeks op dit toestel aan omdat het dan uitsteekt en verwondingen of beschadigingen kan veroorzaken. ! Gebruik geen producten van andere fabrikanten. Status

Hoofdstuk Bediening van het toestel

5 Draai aan M.C. en selecteer YES om de instelling te voltooien. # Als u de instelling wilt wijzigen, draait u M.C. naar NO. Druk in om te selecteren. 6 Druk op M.C. om uw keuze te bevestigen. Opmerkingen ! U kunt de menu-opties instellen in het systeemmenu. Raadpleeg Systeemmenu op bladzijde 120 voor meer informatie over de instellingen. ! U kunt het instellingenmenu annuleren door op SRC/OFF te drukken. Basisbediening

Belangrijk Wees voorzichtig bij het verwijderen en terugplaatsen van het voorpaneel. Stel het voorpaneel niet bloot aan schokken. Stel het voorpaneel niet bloot aan direct zonlicht en hoge temperaturen. Maak eerst alle kabels en apparaten (indien aanwezig) van het voorpaneel los voordat u het verwijdert om beschadiging aan het toestel en het voertuiginterieur te voorkomen. Bediening van het toestel Het voorpaneel tegen diefstal verwijderen 1 Druk op de toets Verwijderen om het voorpaneel los te maken. 2 Duw het voorpaneel naar boven (M) en trek het naar u toe (N). 3 Bewaar het losgemaakte voorpaneel in een beschermend omhulsel zoals een stevig doosje. Het voorpaneel terugzetten 1 Schuif het voorpaneel naar links. Steek de lipjes aan de linkerzijde van het hoofdtoestel goed in de openingen in het voorpaneel. 2 Druk de rechterzijde van het voorpaneel aan tot het goed geplaatst is. Als het niet lukt het voorpaneel te bevestigen, controleer dan of u het wel juist op het hoofdtoestel bevestigt. Gebruik geen kracht want daardoor kunt u het paneel en het toestel beschadigen. Het toestel inschakelen 1 Druk op SRC/OFF om het toestel in te schakelen. Het toestel uitschakelen 1 Houd SRC/OFF ingedrukt tot het toestel uit gaat. Een signaalbron selecteren 1 Druk op SRC/OFF om over te schakelen tussen: TUNER (tuner)—USB (USB)/iPod (iPod)— AUX (AUX)—BT AUDIO (Bluetooth-audio) ! BT AUDIO is niet beschikbaar voor MVH150UI. ! Alleen voor MVH-150UI Als een iPod aangesloten is en een andere bron dan iPod geselecteerd is, kunt u naar iPod overschakelen door op iPod te drukken. Het volume afstellen 1 Draai aan M.C. om het volume te regelen. LET OP Voor uw veiligheid en die van anderen moet u het voertuig eerst parkeren als u het voorpaneel wilt verwijderen. Opmerking Als de blauw-witte draad van dit toestel is aangesloten op de bedieningsaansluiting van de automatische antenne van het voertuig, schuift de antenne uit wanneer er een signaalbron van dit toestel wordt ingeschakeld. Als de signaalbron wordt uitgeschakeld, wordt de antenne weer ingeschoven. Veelgebruikte menufuncties Terugkeren naar het vorige display Terugkeren naar de vorige lijst (de map die een niveau hoger ligt) 1 Druk op /DIMMER. Terugkeren naar het gewone display Het hoofdmenu annuleren 1 Druk op BAND/ . Terugkeren naar het gewone display van de lijst 1 Druk op BAND/ .

Tuner Basisbediening Een frequentieband selecteren 1 Druk op BAND/ totdat de gewenste frequentieband (FM1, FM2, FM3 voor FM of MW/LW) op het display verschijnt. Overschakelen tussen voorkeuzestations 1 Druk op c of d. ! Om deze functie te gebruiken, moet u PCH (voorkeuzezender) selecteren onder SEEK. Raadpleeg voor meer informatie over de instellingen SEEK (instelling linker/rechter toets) op de volgende bladzijde. Handmatig afstemmen (stap voor stap) 1 Druk op c of d. ! Om deze functie te gebruiken, moet u MAN (handmatig afstemmen) selecteren onder SEEK. Raadpleeg voor meer informatie over de instellingen SEEK (instelling linker/rechter toets) op de volgende bladzijde. Automatisch afstemmen 1 Houd c of d ingedrukt en laat deze weer los. U kunt het automatisch afstemmen afbreken door even op c of d te drukken. Als u c of d ingedrukt houdt, worden zenders overgeslagen. Het automatisch afstemmen begint zodra u c of d loslaat. Opmerking U kunt de AF-functie (zoeken naar alternatieve frequenties) in- en uitschakelen. Voor normaal afstemmen moet de AF-functie uit staan (raadpleeg AF (alternatieve frequenties zoeken) op de volgende bladzijde). Hoofdstuk Bediening van het toestel Zenders voor de verschillende frequentiebanden opslaan en oproepen De voorkeuzetoetsen gebruiken 1 Stem af op de zender die u in het geheugen wilt opslaan. Om hem op te slaan houdt u de gewenste voorkeuzetoets (1/ t/m 6/ ) ingedrukt tot het voorkeuzenummer stopt met knipperen.

Druk op de gewenste voorkeuzetoets (1/ t/m 6/ ) om de betreffende zender te selecteren. Een ander display kiezen De gewenste informatie selecteren 1 Druk op DISP om over te schakelen tussen: ! FREQUENCY (programmaservicenaam of frequentie) ! BRDCST INFO (programmaservicenaam/ PTY-informatie) ! CLOCK (naam signaalbron en klok) PTY-functies Met behulp van PTY-informatie (programmatypeinformatie) kunt u op een bepaald soort zender afstemmen. RDS-zenders zoeken via PTY-informatie U kunt naar bepaalde soorten uitzendingen zoeken, zoals de uitzendingen die in het volgende gedeelte worden genoemd: deze bladzijde. (lijst). 1 Druk op 2 Draai aan M.C. om een programmatype te kiezen.

NEWS/INFO—POPULAR—CLASSICS—

OTHERS 3 Druk op M.C. om het zoeken te beginnen. Het toestel zoekt naar een zender die het geselecteerde programmatype uitzendt. Als er een zender is gevonden, wordt de programmaservicenaam weergegeven. ! Druk opnieuw op M.C. om het zoeken te annuleren. ! Het programma van een zender kan afwijken van de informatie die door de PTY-code wordt aangegeven. ! Als er geen zender gevonden wordt die het gewenste soort programma uitzendt, wordt op het display ongeveer twee seconden lang NOT FOUND getoond en keert de tuner terug naar de oorspronkelijke zender. OTHERS (andere) EDUCATE (educatief), DRAMA (theater), CULTURE (cultuur), SCIENCE (wetenschap), VARIED (varia), CHILDREN (kinderprogramma’s), SOCIAL (praatprogramma’s), RELIGION (religieus), PHONE IN (inbelprogramma’s), TOURING (reizen), LEISURE (ontspanning), DOCUMENT (documentaires) Functie-instellingen 1 Druk op M.C. om het hoofdmenu weer te geven. 2 Draai aan M.C., selecteer de menuoptie FUNCTION en druk erop. 3 Draai aan M.C. om de gewenste functie te selecteren. U kunt de volgende functies aanpassen. # Als de MW/LW-band is geselecteerd, zijn alleen BSM, LOCAL en SEEK beschikbaar.

Als deze functie is ingeschakeld, stemt het toestel alleen af op zenders waarvan het signaal voldoende sterk is voor een goede ontvangst. 1 Druk op M.C. en selecteer de gewenste instelling.

FM: OFF—LV1—LV2—LV3—LV4

Als u het hoogste niveau selecteert, wordt alleen afgestemd op de sterkste zenders. Bij lagere niveaus wordt ook afgestemd op zwakkere zenders. TA (stand-by voor verkeersberichten) 1 Druk op M.C. om de functie Stand-by voor verkeersberichten in en uit te schakelen. AF (alternatieve frequenties zoeken) 1 Druk op M.C. om AF aan of uit te zetten. NEWS (onderbreking door nieuwsberichten) 1 Druk op M.C. om de nieuwsfunctie in of uit te schakelen. BSM (geheugen voor de sterkste zenders) SEEK (instelling linker/rechter toets) NEWS (nieuws), AFFAIRS (actualiteiten), INFO (informatie), SPORT (sport), WEATHER (weer), FINANCE (financieel nieuws) Met de functie BSM (Best Stations Memory) kunt u automatisch de zes sterkste zenders in het geheugen opslaan. Deze worden opgeslagen in volgorde van signaalsterkte. 1 Druk op M.C. om de functie BSM in te schakelen. Druk nogmaals op M.C. om deze te annuleren. U kunt een functie toewijzen aan de linker en rechter toets van het toestel. Selecteer MAN (handmatig afstemmen) om handmatig af te stemmen of PCH (voorkeuzezenders) om op voorkeuzezenders af te stemmen. 1 Druk op M.C. om MAN of PCH te selecteren. POPULAR (populaire muziek) REGION (regionaal) POP MUS (populaire muziek), ROCK MUS (rockmuziek), EASY MUS (lichte muziek), OTH MUS (andere muziek), JAZZ (jazz), COUNTRY (countrymuziek), NAT MUS (nationale muziek), OLDIES (Gouwe Ouwe), FOLK MUS (folkmuziek) Als de functie AF is ingeschakeld, kan de regionale functie gebruikt worden om het zoeken tot regionale programma’s te beperken. 1 Druk op M.C. om de regionale functie in of uit te schakelen. CLASSICS (klassieke muziek) LOCAL (automatisch afstemmen op lokale zenders) PTY-lijst NEWS/INFO (nieuws en informatie) Nederlands Opmerkingen ! Als de programmaservicenaam niet gedetecteerd kan worden in FREQUENCY, wordt de frequentie weergegeven. Anders wordt de programmaservicenaam weergegeven. ! De tekstinformatie onder BRDCST INFO wordt automatisch bijgewerkt. ! Afhankelijk van de frequentieband kan de tekstinformatie verschillen. ! Welke tekstinformatie gewijzigd kan worden, hangt af van het gebied. Bediening van het toestel L. CLASS (lichte klassieke muziek), CLASSIC (klassieke muziek)

Hoofdstuk Bediening van het toestel

USB-opslagapparaat Basisbediening Songs op een USB-opslagapparaat afspelen 1 Open het deksel van de USB-poort. 2 Sluit het USB-opslagapparaat aan via een USB-kabel. Het afspelen begint automatisch. Stoppen met afspelen van songs op een USB-opslagapparaat 1 U kunt een USB-opslagapparaat op elk gewenst moment verwijderen. Het toestel stopt met afspelen. Een map selecteren 1 Druk op 1/ of 2/ . Een fragment selecteren 1 Druk op c of d. Vooruit of achteruit spoelen 1 Houd c of d ingedrukt. ! Als u gecomprimeerde audio afspeelt, is er geen geluid bij vooruit- en achteruitspoelen. Terugkeren naar de hoofdmap 1 Houd BAND/ ingedrukt. Overschakelen tussen afspeelbare geheugenapparaten Als een USB-opslagapparaat meerdere USB Mass Storage-compatibele afspeelbare geheugenapparaten bevat, kunt u tussen deze apparaten overschakelen. 1 Druk op BAND/ . ! U kunt overschakelen tussen maximaal 32 verschillende geheugenapparaten. Opmerking Ontkoppel USB-opslagapparaten van dit toestel wanneer u ze niet gebruikt. Bediening van het toestel Een ander display kiezen De gewenste informatie selecteren 1 Druk op DISP om over te schakelen tussen:

! TRACK INFO (fragmenttitel/naam artiest/ albumtitel) ! FILE INFO (bestandsnaam/mapnaam) ! ELAPSED TIME (fragmentnummer en weergavetijd) ! CLOCK (naam signaalbron en klok) ! SPEANA (spectrumanalyzer) Opmerkingen ! De tekstinformatie onder TRACK INFO en FILE INFO wordt automatisch bijgewerkt. ! Afhankelijk van de versie van iTunes waarmee de MP3-bestanden naar mediabestandstypen geschreven worden, kan het voorkomen dat incompatibele tekst bij een audiobestand niet goed wordt weergegeven. ! Welke tekstinformatie gebruikt kan worden, hangt af van de informatiedrager. Bestanden en fragmenten in de lijst selecteren en afspelen 1 Druk op om over te schakelen naar de lijst met bestands- of fragmentnamen. 2 Gebruik M.C. om de gewenste bestandsnaam (of mapnaam) te selecteren. Een bestand of map selecteren 1 Draai aan M.C. Afspelen 1 Selecteer een bestand of fragment en druk op M.C. Een lijst van de bestanden (mappen) in de geselecteerde map weergeven 1 Selecteer een map en druk op M.C. Een song in de geselecteerde map afspelen 1 Selecteer een map en houd M.C. ingedrukt. Bediening met speciale toetsen Een herhaalbereik selecteren om over te schakelen tussen: 1 Druk op 6/ ! ALL – Alle bestanden herhalen ! ONE – Het huidige bestand herhalen ! FLD – De huidige map herhalen Fragmenten in willekeurige volgorde afspelen om willekeurige weergave in of 1 Druk op 5/ uit te schakelen. Fragmenten in een geselecteerd herhaalbereik worden in willekeurige volgorde afgespeeld. ! Druk tijdens weergave in willekeurige volgorde op d om naar het volgende fragment te gaan. Als u op c drukt, wordt het huidige fragment opnieuw vanaf het begin afgespeeld. Het afspelen onderbreken 1 Druk op 4/PAUSE om het afspelen te onderbreken (pauze) of te hervatten. De geluidskwaliteit van gecomprimeerde audio verbeteren (sound retriever) 1 Druk op 3/S.Rtrv om over te schakelen tussen: 1—2—OFF (uit) 1 heeft effect bij lage compressie en 2 heeft effect bij hoge compressie. Functie-instellingen 1 Druk op M.C. om het hoofdmenu weer te geven. 2 Draai aan M.C., selecteer de menuoptie FUNCTION en druk erop. U kunt de volgende functie aanpassen.

S.RTRV (sound retriever) Deze verbetert automatisch de weergave van gecomprimeerde audio en zorgt voor een vol geluid. 1 Druk op M.C. en selecteer de gewenste instelling. Raadpleeg De geluidskwaliteit van gecomprimeerde audio verbeteren (sound retriever) op deze bladzijde voor meer informatie. iPod Basisbediening Muziek op een iPod afspelen 1 Open het deksel van de USB-poort. 2 Sluit de iPod op de USB-kabel aan via een iPod dock connector. Het afspelen begint automatisch. Een song selecteren (hoofdstuk) 1 Druk op c of d. Een album selecteren 1 Druk op 1/ of 2/ . Vooruit of achteruit spoelen 1 Houd c of d ingedrukt. Opmerkingen ! De iPod kan niet worden in- en uitgeschakeld als de bedieningsmodus is ingesteld op CONTROL AUDIO. ! Verwijder de koptelefoon van de iPod voordat u hem op dit toestel aansluit. ! De iPod wordt ongeveer twee minuten nadat de contactschakelaar op OFF is gezet, uitgeschakeld. Hoofdstuk Bediening van het toestel Een ander display kiezen De gewenste informatie selecteren 1 Druk op DISP om over te schakelen tussen: CONTROL AUDIO/CONTROL iPod ! TRACK INFO (fragmenttitel/naam artiest/ albumtitel) ! ELAPSED TIME (fragmentnummer en weergavetijd) ! CLOCK (naam signaalbron en klok) ! SPEANA (spectrumanalyzer) CONTROL APP ! CONTROL APP (APP MODE wordt weergegeven) ! CLOCK (naam signaalbron en klok) ! SPEANA (spectrumanalyzer) Opmerking De tekstinformatie onder TRACK INFO wordt automatisch bijgewerkt. Naar een song bladeren 1 Druk op om naar het hoofdmenu met zoeklijsten te gaan.

Selecteer een categorie of song met M.C. Afspelen 1 Selecteer een song en druk op M.C. Een lijst van songs in de geselecteerde categorie weergeven 1 Selecteer een categorie en druk op M.C. Een song in de geselecteerde categorie afspelen 1 Selecteer een categorie en houd M.C. ingedrukt. Alfabetisch in een lijst zoeken 1 Geef de lijst voor de geselecteerde categorie om alfabetisch te zoeken. weer en druk op ! U kunt ook overschakelen naar alfabetisch zoeken door twee keer aan M.C. te draaien. 2 Draai aan M.C. om een letter te selecteren. 3 Druk op M.C. om de alfabetische lijst weer te geven. ! Druk op /DIMMER om het zoeken te annuleren. Opmerkingen ! U kunt speellijsten afspelen die zijn gemaakt met de pc-toepassing MusicSphere. Deze toepassing is beschikbaar op onze website. ! Speellijsten die zijn gemaakt met de pc-toepassing MusicSphere worden verkort weergegeven. Bediening met speciale toetsen Een herhaalbereik selecteren 1 Druk op 6/ om over te schakelen tussen: ! ONE – De huidige song herhalen ! ALL – Alle songs in de geselecteerde lijst herhalen ! Als de bedieningsstand is ingesteld op CONTROL iPod/CONTROL APP, wordt hetzelfde herhaalbereik gebruikt als voor de aangesloten iPod. Een herhaalbereik voor afspelen in willekeurige volgorde (shuffle) selecteren om over te schakelen tussen: 1 Druk op 5/ ! SNG – De songs in de geselecteerde lijst in willekeurige volgorde afspelen. ! ALB – De songs van een willekeurig album op volgorde afspelen. ! OFF – Niet afspelen in willekeurige volgorde. Alle songs in willekeurige volgorde afspelen (shuffle all) ingedrukt om de functie Shuffle 1 Houd 5/ all in te schakelen. ! Selecteer OFF in Shuffle om Shuffle all uit te schakelen. Raadpleeg voor meer informatie Een herhaalbereik voor afspelen in willekeurige volgorde (shuffle) selecteren op deze bladzijde. Het afspelen onderbreken 1 Druk op 4/PAUSE om het afspelen te onderbreken (pauze) of te hervatten. De geluidskwaliteit van gecomprimeerde audio verbeteren (sound retriever) 1 Druk op 3/S.Rtrv om over te schakelen tussen: 1—2—OFF (uit) 1 heeft effect bij lage compressie en 2 heeft effect bij hoge compressie. Songs afspelen die verwant zijn met de huidige song De volgende lijsten voor songs zijn beschikbaar.

• Lijst van albums van de huidige artiest
• Lijst van songs op het huidige album
• Lijst van albums van het huidige genre 1 Houd ingedrukt om naar de gekoppelde weergavemodus over te schakelen. 2 Draai aan M.C. om een andere modus te kiezen; druk erop om een modus te selecteren. ! ARTIST – Een album van de huidige artiest afspelen. ! ALBUM – Een song van het huidige album afspelen. ! GENRE – Een album van het huidige genre afspelen. De geselecteerde song of het geselecteerde album wordt na de huidige song afgespeeld.

Opmerkingen ! De geselecteerde song of het geselecteerde album kan worden geannuleerd als u een andere functie dan gekoppeld zoeken gebruikt (bijvoorbeeld snel vooruit of achteruit spoelen). ! Afhankelijk van de geselecteerde song is het mogelijk dat het einde van de huidige song en het begin van de geselecteerde song (album) worden afgesneden. De iPod-functie van dit toestel via de iPod bedienen De iPod-functie van dit toestel kan via een aangesloten iPod bediend worden. Als u overschakelt naar de stand APP, kunt u het geluid van iPod-apps laten weergeven via de luidsprekers van het voertuig. CONTROL iPod kan niet worden gebruikt met de volgende iPod-modellen. ! iPod nano 1e generatie ! iPod met video CONTROL APP kan worden gebruikt met de volgende iPod-modellen. ! iPod touch 4e generatie ! iPod touch 3e generatie ! iPod touch 2e generatie ! iPod touch 1e generatie ! iPhone 4S ! iPhone 4 ! iPhone 3GS ! iPhone 3G ! iPhone % Druk op BAND/ dus te wijzigen. om de bedieningsmo- Nederlands De naam van een song of categorie wijzigen 1 Draai aan M.C. Speellijsten—artiesten—albums—songs— podcasts—genres—componisten—audioboeken Bediening van het toestel ! CONTROL iPod – De iPod-functie van dit toestel kan via de aangesloten iPod bediend worden. ! CONTROL APP – De iPod-functie van dit toestel kan via de aangesloten iPod bediend worden. Geluid van apps op de iPod wordt via dit toestel weergegeven.

Hoofdstuk Bediening van het toestel

! CONTROL AUDIO – De iPod-functie van dit toestel kan via dit toestel bediend worden. Alleen voor MVH-150UI U kunt ook op iPod drukken om de bedieningsmodus te wijzigen. Opmerkingen ! Als u de bedieningsmodus overschakelt op CONTROL iPod/CONTROL APP, wordt het afspelen van songs onderbroken. Bedien de iPod om de weergave te hervatten. ! Ook als de bedieningsmodus is ingesteld op CONTROL iPod/CONTROL APP, kunnen de volgende functies vanaf dit toestel bediend worden. — Pauze — Vooruit en achteruit spoelen — Een song selecteren (hoofdstuk) ! Het volume kan alleen vanaf dit toestel worden bijgesteld. Bediening van het toestel AUDIO BOOK (audioboeksnelheid) 1 Druk op M.C. om de instellingenmodus weer te geven. 2 Draai aan M.C. en selecteer de gewenste instelling. ! FASTER – Weergave is sneller dan normaal ! NORMAL – Weergave met normale snelheid ! SLOWER – Weergave is langzamer dan normaal S.RTRV (sound retriever) Deze verbetert automatisch de weergave van gecomprimeerde audio en zorgt voor een vol geluid. 1 Druk op M.C. en selecteer de gewenste instelling. Raadpleeg De geluidskwaliteit van gecomprimeerde audio verbeteren (sound retriever) op de vorige bladzijde voor meer informatie. Functie-instellingen 1 Druk op M.C. om het hoofdmenu weer te geven. 2 Draai aan M.C., selecteer de menuoptie FUNCTION en druk erop. 3 Draai aan M.C. om de gewenste functie te selecteren. U kunt de volgende functies aanpassen. ! AUDIO BOOK kan niet worden gebruikt als CONTROL iPod/CONTROL APP is geselecteerd in de bedieningsmodus. Raadpleeg voor meer informatie De iPod-functie van dit toestel via de iPod bedienen op de vorige bladzijde. Bluetooth-technologie

Voordat u de functie voor handenvrij telefoneren kunt gebruiken, moet u een aantal instellingen op dit toestel opgeven. 1 Verbinden Voer de nodige handelingen uit in het verbindingsmenu voor de Bluetooth-telefoon. Raadpleeg Het verbindingsmenu op de volgende bladzijde. 2 Functie-instellingen Voer de nodige handelingen uit in het functiemenu voor de Bluetooth-telefoon. Raadpleeg Het telefoonmenu op de volgende bladzijde. Basisbediening Een telefoongesprek voeren 1 Raadpleeg Het telefoonmenu op de volgende bladzijde. Alleen voor MVH-350BT Een inkomend gesprek beantwoorden wanneer u gebeld wordt. 1 Druk op Bluetooth-telefoon Een gesprek beëindigen 1 Druk op

Het toestel instellen voor handenvrij telefoneren Belangrijk Omdat dit toestel stand-by staat om verbinding te maken met een mobiele Bluetooth-telefoon, kan de accu leegraken wanneer de motor niet draait. De bediening kan verschillen naargelang het type telefoon. Handelingen die uw aandacht vereisen zoals het kiezen van een nummer op het display, het gebruik van het telefoonboek enz. zijn niet toegelaten tijdens het rijden. Als u dergelijke handelingen wilt uitvoeren, moet u het voertuig eerst veilig parkeren. Voordat u deze handeling uitvoert, moet u het voertuig veilig parkeren en op de handrem zetten. Het luistervolume voor de gesprekspartner afstellen 1 Druk tijdens het gesprek op c of d. ! Als de privémodus is ingeschakeld, is deze functie niet beschikbaar. De privémodus in- en uitschakelen 1 Druk tijdens het gesprek op BAND/ . Opmerkingen ! Als de privémodus is geselecteerd op de mobiele telefoon, is handenvrij bellen wellicht niet mogelijk. ! De geschatte gespreksduur verschijnt op het display (deze kan enigszins afwijken van de werkelijke gespreksduur). Telefoonnummers opslaan en oproepen 1 Als u een telefoonnummer in het geheugen wilt opslaan, houdt u een van de voorkeuzetoetsen (1/ t/m 6/ ) ingedrukt. U kunt telefoonnummers vanuit de volgende functies in het geheugen opslaan. Raadpleeg voor meer informatie Het telefoonmenu op de volgende bladzijde.

Een inkomend gesprek weigeren ingedrukt wanneer u gebeld wordt. 1 Houd Een gesprek in de wachtstand beantwoorden 1 Druk op wanneer u gebeld wordt. Overschakelen tussen bellers die in de wachtstand staan 1 Druk op M.C. Een gesprek in de wachtstand afbreken ingedrukt. 1 Houd MISSED (gemiste gesprekken) DIALLED (gekozen gesprekken) RECEIVED (ontvangen gesprekken) PHONE BOOK (telefoonboek)

Druk op de gewenste voorkeuzetoets (1/ t/m 6/ ) om het betreffende telefoonnummer te kiezen.

Druk op M.C. om het nummer te bellen. Hoofdstuk Bediening van het toestel Een ander display kiezen De gewenste informatie selecteren U kunt de schermweergave tijdens een gesprek wijzigen. 1 Druk op DISP om over te schakelen tussen: ! Gespreksduur ! Naam van gesprekspartner ! Nummer van gesprekspartner Bediening van het toestel 1 Houd ingedrukt om het verbindingsmenu weer te geven. # U kunt deze handeling niet uitvoeren tijdens een telefoongesprek. 2 Draai aan M.C. om de gewenste functie te selecteren. U kunt de volgende functies aanpassen. DEVICELIST (verbinding maken/verbreken met een toestel uit de lijst) Spraakherkenning Deze functie kan worden gebruikt op een iPod met spraakherkenningsfunctie die is aangesloten via Bluetooth met de signaalbron op iPod of BT AUDIO. % Houd M.C. ingedrukt om over te schakelen naar spraakherkenning. De volgende functies kunnen met dit toestel gebruikt worden. ! Songs afspelen ! Een telefoongesprek voeren Opmerking Raadpleeg de handleiding van de iPod voor meer informatie over de spraakherkenningsfunctie. Het verbindingsmenu DEL DEVICE (een toestel uit de lijst verwijderen) ! Als er geen toestel is geselecteerd in de lijst, is deze functie niet beschikbaar. 1 Druk op M.C. om de instellingenmodus weer te geven. 2 Draai aan M.C. om de naam te selecteren van het apparaat dat u wilt verwijderen. ! Houd M.C. ingedrukt om over te schakelen tussen het Bluetooth-apparaatadres en de apparaatnaam. 3 Druk op M.C.; DELETE YES wordt weergegeven. 4 Druk op M.C. om de toestelinformatie uit de lijst te verwijderen. ! Zet de motor van het voertuig niet uit wanneer deze functie actief is. 1 Druk op M.C. om het zoeken te starten. ! Om het zoeken te annuleren, drukt u op M. ! Als dit toestel geen beschikbare mobiele telefoons vindt, wordt NOT FOUND weergegeven. 2 Draai aan M.C. om een apparaat uit de lijst met apparaten te selecteren. ! Selecteer RE-SEARCH als het gezochte apparaat niet wordt weergegeven. ! Houd M.C. ingedrukt om over te schakelen tussen het Bluetooth-apparaatadres en de apparaatnaam. 3 Druk op M.C. om de verbinding met het geselecteerde toestel te maken. ! Controleer om de verbinding te voltooien de naam van het apparaat (Pioneer BT Unit) en voer de pincode op het toestel in. ! De standaardinstelling van de pincode is 0000. U kunt deze code wijzigen. ! Op het display van dit toestel wordt een zescijferig nummer weergegeven. Het nummer verdwijnt wanneer de verbinding voltooid is. ! Als u de verbinding niet tot stand kunt brengen via dit toestel, maak dan via het apparaat dat u wilt aansluiten verbinding met dit toestel. ! Als er al drie apparaten gepaird zijn, wordt DEVICEFULL weergegeven en kunt u deze handeling niet uitvoeren. Verwijder in dat geval eerst een van de gepairde apparaten. A. CONN (automatisch verbinding maken met een Bluetooth-apparaat) 1 Druk op M.C. om automatisch verbinden in of uit te schakelen. VISIBLE (Bluetooth-functionaliteit van dit toestel zichtbaar maken) U kunt de Bluetooth-functionaliteit van dit toestel zichtbaar maken zodat het door andere apparaten gezien kan worden. 1 Druk op M.C. om het toestel wel of niet zichtbaar te maken. PIN CODE (pincode invoeren) Als u een apparaat via Bluetooth met dit toestel wilt verbinden, moet u eerst de pincode op het apparaat invoeren om de verbinding te bevestigen. De standaardcode is 0000 maar u kunt die via deze functie wijzigen. 1 Druk op M.C. om de instellingenmodus weer te geven. 2 Draai aan M.C. om een nummer te selecteren. 3 Druk op M.C. om de cursor naar de volgende positie te verplaatsen. 4 Nadat u de pincode hebt ingevoerd, houdt u M.C. ingedrukt. ! Als u na het invoeren M.C. indrukt, keert u terug naar het invoerscherm van de pincode en kunt u deze wijzigen. DEV. INFO (Bluetooth-apparaatadres) 1 Druk op M.C. om de instellingenmodus weer te geven. 2 Draai aan M.C. om de toestelgegevens weer te geven. Apparaatnaam—Bluetooth-apparaatadres Het telefoonmenu Nederlands Belangrijk ! Voordat u deze handeling uitvoert, moet u het voertuig veilig parkeren en op de handrem zetten. ! Aangesloten apparaten werken wellicht niet naar behoren als er meerdere Bluetooth-apparaten tegelijkertijd op dit toestel zijn aangesloten (bijvoorbeeld een telefoon en een audiospeler). ! Als er geen toestel is geselecteerd in de lijst, is deze functie niet beschikbaar. 1 Druk op M.C. om de instellingenmodus weer te geven. 2 Draai aan M.C. om de naam te selecteren van het apparaat waarmee u de verbinding wilt maken of verbreken. ! Houd M.C. ingedrukt om over te schakelen tussen het Bluetooth-apparaatadres en de apparaatnaam. 3 Druk op M.C. om de verbinding met het geselecteerde toestel te maken of te verbreken. Als de verbinding is gemaakt, wordt bij de apparaatnaam * weergegeven. ADD DEVICE (verbinding maken met een nieuw toestel)

Belangrijk Voordat u deze handeling uitvoert, moet u het voertuig veilig parkeren en op de handrem zetten. 1 Druk op te geven. om het telefoonmenu weer # Als PW SAVE ingeschakeld is, kunt u het telefoonmenu niet weergeven. Raadpleeg PW SAVE (energiezuinige stand) op bladzijde 120 voor meer informatie over de instellingen.

Hoofdstuk Bediening van het toestel

2 Draai aan M.C. om de gewenste functie te selecteren. U kunt de volgende functies aanpassen. MISSED (gemiste gesprekken) DIALLED (gekozen gesprekken) RECEIVED (ontvangen gesprekken) 1 Druk op M.C. om de lijst met telefoonnummers weer te geven. 2 Draai aan M.C. en selecteer een naam of telefoonnummer. 3 Druk op M.C. om het nummer te bellen. PHONE BOOK (telefoonboek) ! Wanneer de telefoon wordt aangesloten op dit toestel, wordt het telefoonboek in de mobiele telefoon automatisch overgezet. ! Bij sommige mobiele telefoons kan het telefoonboek niet automatisch worden overgezet. In dat geval moet u het telefoonboek zelf via de mobiele telefoon overzetten. Merk op dat de toestelherkenning van dit toestel daarvoor ingeschakeld moet zijn. Raadpleeg VISIBLE (Bluetooth-functionaliteit van dit toestel zichtbaar maken) op de vorige bladzijde. 1 Druk op M.C. om SEARCH (alfabetische lijst) weer te geven. 2 Draai aan M.C. om de eerste letter te selecteren van de naam die u zoekt. ! Houd M.C. ingedrukt en selecteer het gewenste tekentype. TOP (alfabet)–ΟΛΑ (Grieks alfabet)–ВСЕ (Cyrillisch alfabet) 3 Druk op M.C. om de lijst met geregistreerde namen weer te geven. 4 Draai aan M.C. en selecteer de gezochte naam. 5 Druk op M.C. om de lijst met telefoonnummers weer te geven. 6 Draai aan M.C. en selecteer het nummer dat u wilt bellen. 7 Druk op M.C. om het nummer te bellen.

Bediening van het toestel PRESET 1-6 (voorkeuzenummers) PB INVT (sorteerwijze telefoonboek) 1 Druk op M.C. om de instellingenmodus weer te geven. 2 Draai aan M.C. en selecteer het gewenste voorkeuzenummer. 3 Druk op M.C. om het nummer te bellen. ! U kunt een voorkeuzenummer ook met een van de voorkeuzetoetsen (1/ t/m 6/ ) kiezen. Raadpleeg voor meer informatie over het opslaan van telefoonnummers Telefoonnummers opslaan en oproepen op bladzijde

1 Druk op M.C. om de naamweergave in het telefoonboek te wijzigen. PHONE FUNC (telefoonfunctie) In dit menu kunt u A. ANSR, R.TONE en PB INVT instellen. Raadpleeg voor meer informatie Functies en bediening op deze bladzijde. Functies en bediening 1 Geef PHONE FUNC weer. Raadpleeg PHONE FUNC (telefoonfunctie) op deze bladzijde. 2 Druk op M.C. om het functiemenu weer te geven. 3 Draai aan M.C. om de gewenste functie te selecteren. U kunt de volgende functies aanpassen. A. ANSR (automatisch antwoorden) 1 Druk op M.C. om de functie automatisch antwoorden in of uit te schakelen. R.TONE (beltoon selecteren) 1 Druk op M.C. om de beltoon in of uit te schakelen. Bluetooth-audio Belangrijk ! Afhankelijk van de aangesloten Bluetoothaudiospeler is de functionaliteit tot een van de volgende twee niveaus beperkt: — A2DP-profiel (Advanced Audio Distribution Profile): Hiermee kunt u muziek op de audiospeler alleen afspelen. Een A2DP-verbinding kan niet gebruikt worden wanneer iPod als signaalbron is geselecteerd. — AVRCP-profiel (Audio/Video Remote Control Profile): Hiermee kunt u muziek afspelen, pauzeren, songs selecteren enz. ! Omdat er talrijke Bluetooth-audiospelers op de markt zijn, kunnen de beschikbare functies sterk verschillen. Raadpleeg de handleiding van de Bluetooth-audiospeler en deze handleiding voor de bediening van de audiospeler met dit toestel. ! Wanneer u via de Bluetooth-audiospeler naar muziek luistert, vermijdt u het gebruik van de mobiele telefoon het best zo veel mogelijk. Het signaal van een mobiele telefoon kan de muziekweergave verstoren. ! Wanneer u opbelt met een mobiele Bluetooth-telefoon die op dit toestel is aangesloten, wordt het geluidsniveau van de aangesloten Bluetooth-audiospeler gedempt. ! Als de Bluetooth-audiospeler in gebruik is, kan niet automatisch verbinding worden gemaakt met een Bluetooth-telefoon. ! Als u naar muziek op de Bluetooth-audiospeler luistert en naar een andere signaalbron overschakelt, wordt het afspelen niet afgebroken. ! Afhankelijk van het aangesloten type Bluetooth-audiospeler kunnen sommige bedienings- of informatiefuncties niet beschikbaar zijn. Het toestel instellen voor Bluetoothaudio Voordat u Bluetooth-audio kunt gebruiken, moet dit toestel worden ingesteld voor gebruik met een Bluetooth-audiospeler. U dient daarvoor een Bluetooth-verbinding tussen dit toestel en de audiospeler te maken en de audiospeler met dit toestel te pairen. 1 Verbinden Voer de nodige handelingen uit in het verbindingsmenu voor de Bluetooth-telefoon. Raadpleeg Het verbindingsmenu op de vorige bladzijde. Basisbediening Vooruit of achteruit spoelen 1 Houd c of d ingedrukt. Een fragment selecteren 1 Druk op c of d. Het afspelen beginnen 1 Druk op BAND/ . Hoofdstuk Bediening van het toestel Een ander display kiezen De gewenste informatie selecteren 1 Druk op DISP om over te schakelen tussen: ! DEVICE INFO (naam van het apparaat) ! TRACK INFO (fragmenttitel/naam artiest/ albumtitel) ! ELAPSED TIME (fragmentnummer en weergavetijd) ! CLOCK (naam signaalbron en klok) ! SPEANA (spectrumanalyzer) Opmerkingen ! De tekstinformatie onder TRACK INFO wordt automatisch bijgewerkt. ! Afhankelijk van het toestel kan de tekstinformatie veranderd worden. Bediening van het toestel Het afspelen onderbreken 1 Druk op 4/PAUSE om het afspelen te onderbreken (pauze) of te hervatten. De geluidskwaliteit van gecomprimeerde audio verbeteren (sound retriever) 1 Druk op 3/S.Rtrv om over te schakelen tussen: 1—2—OFF (uit) 1 heeft effect bij lage compressie en 2 heeft effect bij hoge compressie. Functie-instellingen 1 Druk op M.C. om het hoofdmenu weer te geven. 2 Draai aan M.C., selecteer de menuoptie FUNCTION en druk erop. Bediening met speciale toetsen Een herhaalbereik selecteren om een herhaalbereik te selecte1 Druk op 6/ ren tussen een of alles. ! Deze functie is mogelijk niet beschikbaar afhankelijk van het aangesloten type Bluetooth-audiospeler. ! Het herhaalbereik varieert afhankelijk van de gebruikte Bluetooth-audiospeler. PLAY (afspelen) 1 Druk op M.C. om het afspelen te starten. 1 Druk op M.C. om het hoofdmenu weer te geven. 2 Draai aan M.C., selecteer de menuoptie AUDIO en druk erop. 3 Draai aan M.C. en selecteer de audiofunctie. U kunt de volgende audiofuncties aanpassen. ! FADER kan niet worden gebruikt als SUB.W/SUB.W is geselecteerd in SP-P/O MODE. Raadpleeg voor meer informatie SP-P/O MODE (achteruitgang en preout-instelling) op bladzijde 121. ! SUB.W, SUB.W CTRL en HPF SETTING kunnen niet worden gebruikt als REAR/REAR is geselecteerd in SP-P/O MODE. Raadpleeg voor meer informatie SP-P/O MODE (achteruitgang en preout-instelling) op bladzijde 121. ! SUB.W CTRL en HPF SETTING kunnen niet worden gebruikt als SUB.W is geselecteerd in OFF. Raadpleeg voor meer informatie SUB.W (subwoofer aan/uit) op deze bladzijde. FADER (fader aanpassen) STOP (stoppen) 1 Druk op M.C. om het afspelen te stoppen. S.RTRV (sound retriever) Deze verbetert automatisch de weergave van gecomprimeerde audio en zorgt voor een vol geluid. 1 Druk op M.C. en selecteer de gewenste instelling. Raadpleeg De geluidskwaliteit van gecomprimeerde audio verbeteren (sound retriever) op deze bladzijde voor meer informatie. 1 Druk op M.C. om de instellingenmodus weer te geven. 2 Draai aan M.C. om de balans tussen de luidsprekers voorin en achterin in te stellen. BALANCE (balansinstelling) 1 Druk op M.C. om de instellingenmodus weer te geven. 2 Draai aan M.C. om de balans tussen de linker/ rechterluidsprekers in te stellen. EQ SETTING (equalizercurven) 1 Druk op M.C. om de instellingenmodus weer te geven. 2 Draai aan M.C. om de equalizer te selecteren. POWERFUL—NATURAL—VOCAL—CUSTOM1—CUSTOM2—FLAT—SUPER BASS De equalizerband en het equalizerniveau kunnen worden aangepast van CUSTOM1 en CUSTOM2. Volg de onderstaande procedure als u CUSTOM1 of CUSTOM2 selecteert. Voor een andere optie drukt u op M.C. om terug te keren naar het vorige display. ! CUSTOM1 kan voor elke signaal afzonderlijk worden ingesteld. USB en iPod worden automatisch hetzelfde ingesteld. ! CUSTOM2 is een gemeenschappelijk instelling voor alle signaalbronnen. 3 Druk op M.C. om de instellingenmodus weer te geven. 4 Druk op M.C. om over te schakelen tussen: Equalizerband—Equalizerniveau 5 Draai aan M.C. en selecteer de gewenste instelling. Equalizerband: 80HZ—250HZ—800HZ— 2.5KHZ—8KHZ Equalizerniveau: +6 tot –6 LOUDNESS (loudness) De loudness-functie compenseert een tekort aan lage tonen en hoge tonen bij een laag volume. 1 Druk op M.C. en selecteer de gewenste instelling. OFF (uit)—LOW (laag)—MID (midden)—HI (hoog) Nederlands Fragmenten in willekeurige volgorde afspelen om willekeurige weergave in of 1 Druk op 5/ uit te schakelen. ! Het willekeurige herhaalbereik varieert afhankelijk van de gebruikte Bluetooth-audiospeler. 3 Draai aan M.C. om de gewenste functie te selecteren. U kunt de volgende functies aanpassen. Audio-instellingen

SUB.W (subwoofer aan/uit) Dit toestel is voorzien van een in- en uitschakelbare subwooferuitgang. 1 Druk op M.C. en selecteer de gewenste instelling. NOR (normale fase)—REV (tegengestelde fase)—OFF (subwoofer uit)

Hoofdstuk Bediening van het toestel

SUB.W CTRL (subwoofer aanpassen) SLA (bronniveauregeling) De subwoofer geeft alleen frequenties beneden de geselecteerde waarde weer. 1 Druk op M.C. om de instellingenmodus weer te geven. 2 Druk op M.C. om over te schakelen tussen: Drempelfrequentie—Uitgangsniveau—Vervalniveau Instelbare waarden knipperen. 3 Draai aan M.C. en selecteer de gewenste instelling. Drempelfrequentie: 50HZ—63HZ—80HZ— 100HZ—125HZ—160HZ—200HZ Uitgangsniveau: –24 tot +6 Hellingsniveau: –6 — –12 Met de functie SLA (bronniveauregeling) kunt u het volumeniveau van elke signaalbron afzonderlijk instellen. Hierdoor kunt u plotselinge volumewisselingen voorkomen wanneer naar een andere signaalbron wordt overgeschakeld. ! De instellingen zijn gebaseerd op het FM-volumeniveau, dat zelf niet gewijzigd kan worden. ! Het MW/LW-volumeniveau kan ook met deze functie worden aangepast. ! Wanneer FM als signaalbron wordt gebruikt, kunt u niet overschakelen naar SLA. ! USB en iPod worden automatisch hetzelfde ingesteld. 1 Druk op M.C. om de instellingenmodus weer te geven. 2 Draai aan M.C. om het bronvolume te regelen. Instelbereik: +4 tot –4 BASS BOOST (bass boost) 1 Druk op M.C. om de instellingenmodus weer te geven. 2 Draai aan M.C. en selecteer het gewenste niveau. U kunt het niveau verhogen of verlagen tussen de waarden 0 en +6. De waarde wordt op het display getoond. HPF SETTING (high pass filter aanpassen) Als u wilt dat de luidsprekers voorin of achterin geen lage tonen (uit het frequentiebereik van de subwoofer) weergeven, kunt u het high pass filter (HPF) aanzetten. Alleen frequenties boven het geselecteerde bereik worden dan weergegeven door de voor- of achterluidsprekers. 1 Druk op M.C. om de instellingenmodus weer te geven. 2 Druk op M.C. om over te schakelen tussen: Drempelfrequentie—Vervalniveau 3 Draai aan M.C. en selecteer de gewenste instelling. Drempelfrequentie: OFF—50HZ—63HZ— 80HZ—100HZ—125HZ—160HZ—200HZ Hellingsniveau: –6 — –12

Bediening van het toestel

Systeemmenu Belangrijk Als het toestel van de accu wordt losgekoppeld, wordt PW SAVE (energiezuinige modus) uitgeschakeld. Deze functie moet u weer inschakelen als het toestel terug met de accu wordt verbonden. Als het voertuig niet van een contactschakelaar met accessoirestand (ACC) is voorzien, is het (afhankelijk van de aansluiting) mogelijk dat het toestel de accu blijft belasten als PW SAVE (energiezuinige modus) is uitgeschakeld. 1 Druk op M.C. om het hoofdmenu weer te geven. 2 Draai aan M.C., selecteer de menuoptie SYSTEM en druk erop. 3 Draai aan M.C. en selecteer de systeemmenufunctie. U kunt de volgende functies in het systeemmenu aanpassen. ! MUTE MODE is niet beschikbaar voor MVH350BT. ! BT AUDIO, BT MEM CLEAR en BT VERSION zijn niet beschikbaar voor MVH-150UI. Schakel deze instelling in als een extern apparaat op dit toestel is aangesloten. 1 Druk op M.C. om AUX in of uit te schakelen. MUTE MODE (dempen) LANGUAGE (taalinstelling) Dit toestel kan Engelse of Russische tekstinformatie bij een gecomprimeerd audiobestand weergeven. ! Als de gebruikte taal niet overeenkomt met de taalinstelling van dit toestel, wordt tekst wellicht niet correct weergegeven. ! Het is mogelijk dat sommige tekens niet juist worden weergegeven. 1 Draai aan M.C. en selecteer de gewenste instelling. ENG (Engels)—РУС (Russisch) CLOCK SET (klok) 1 Druk op M.C. om de instellingenmodus weer te geven. 2 Druk op M.C. om het onderdeel van de klok te selecteren dat u wilt instellen. Uur—Minuut 3 Draai aan M.C. om de klok in te stellen. 12H/24H (tijdweergave) 1 Druk op M.C. en selecteer de gewenste instelling. 12H (12-uurs klok)—24H (24-uurs klok) AUTO PI (automatisch PI-zoeken) Als deze functie is ingeschakeld, probeert het toestel bij slechte ontvangst automatisch een andere zender met gelijkaardige programma’s te vinden, ook als u een voorkeuzezender selecteerde. 1 Druk op M.C. om de automatische PI-zoekfunctie in of uit te schakelen. AUX (externe aansluiting) Het geluid van dit toestel kan automatisch worden uitgeschakeld of gedempt wanneer een ander apparaat met uitschakelingsfunctie daarom vraagt met een speciaal signaal. 1 Druk op M.C. om de instellingenmodus weer te geven. 2 Draai aan M.C. en selecteer de gewenste instelling. U kunt een van de opties in de volgende lijst selecteren. ! MUTE – Tijdelijk uitschakelen ! 20dB ATT – Dempen (20dB ATT heeft meer effect dan 10dB ATT) ! 10dB ATT – Dempen BT AUDIO (Bluetooth-audio activeren) De signaalbron BT AUDIO moet worden ingeschakeld als u een Bluetooth-audiospeler wilt gebruiken. 1 Druk op M.C. om de signaalbron BT AUDIO in of uit te schakelen. PW SAVE (energiezuinige stand) Met deze functie wordt het energieverbruik van de accu verminderd. ! Als deze functie is ingeschakeld, kan alleen het bronsignaal worden ingeschakeld. 1 Druk op M.C. om de energiezuinige modus in of uit te schakelen. BT MEM CLEAR (Bluetooth-gegevens op dit toestel wissen) Hoofdstuk Bediening van het toestel Bluetooth-apparaatgegevens op dit toestel kunnen gewist worden. Om uw persoonlijke gegevens beter te beschermen, verdient het aanbeveling om zulke gegevens te wissen voordat u het toestel aan derden overdraagt. De volgende instellingen worden daarbij verwijderd. ! Telefoonboek ! Gespreksgeschiedenis ! Voorkeuzenummer ! Pincode ! Registratienummer ! Informatie over de aangesloten Bluetooth-telefoon 1 Druk op M.C. om het bevestigingsscherm weer te geven. YES wordt weergegeven. Het toestel is nu gereed om het geheugen te wissen. Als u de Bluetooth-gegevens op dit toestel niet wilt wissen, draait u aan M.C. en kiest u CANCEL en drukt u erop. 2 Druk op M.C. om het geheugen te wissen. Als de Bluetooth-gegevens zijn verwijderd, wordt CLEARED weergegeven. ! Zet de motor van het voertuig niet uit wanneer deze functie actief is. BT VERSION (Bluetooth-versie weergeven) Hiermee kunt u de systeemversie van dit toestel en van de Bluetooth-module weergeven. 1 Druk op M.C. om de gegevens weer te geven. U kunt de helderheid van de verlichting aanpassen. 1 Druk op M.C. om het hoofdmenu weer te geven. 2 Draai aan M.C., geef ILLUMI weer en druk erop. 3 Druk op M.C. en selecteer de gewenste instelling. OFF (uit)—ON (aan) ! U kunt de dimmer ook instellen door /DIMMER even ingedrukt te houden. Beginmenu 1 Houd SRC/OFF ingedrukt tot het toestel uit gaat. 2 Houd SRC/OFF ingedrukt tot het hoofdmenu wordt weergegeven. 3 Draai aan M.C., selecteer de menuoptie INITIAL en druk erop. 4 Draai aan M.C. en selecteer de gewenste functie. U kunt de volgende functies in het beginmenu aanpassen. ! S/W UPDATE is niet beschikbaar voor MVH150UI. FM STEP (FM-afstemstap) Standaard wordt er bij automatisch afstemmen een FM-afstemstap van 50 kHz gebruikt, en 100 kHz als de functie AF of TA is ingeschakeld. Maar soms krijgt u een beter resultaat als ook bij het afstemmen op alternatieve frequenties (AF) een afstemstap van 50 kHz wordt gebruikt. ! Bij handmatig afstemmen blijft de afstemstap 50 kHz. 1 Druk op M.C. om de FM-afstemstap te selecteren. 50 (50 kHz)—100 (100 kHz) SP-P/O MODE (achteruitgang en preout-instelling) Op de uitgang voor de achterluidspreker en de RCA-uitgang van dit toestel kan een luidspreker met volledig bereik of een subwoofer aangesloten worden. Selecteer de gewenste instelling. 1 Druk op M.C. om de instellingenmodus weer te geven. 2 Draai aan M.C. en selecteer de gewenste instelling. U kunt een van de opties in de volgende lijst selecteren. ! REAR/SUB.W – Selecteer deze stand als op de uitgang voor de achterluidspreker een luidspreker met volledig bereik aangesloten is, en op de RCA-uitgang een subwoofer aangesloten is. ! SUB.W/SUB.W – Selecteer deze stand als op de uitgang voor de achterluidspreker een subwoofer rechtstreeks aangesloten is zonder versterker, en op de RCA-uitgang een subwoofer is aangesloten. ! REAR/REAR – Selecteer deze stand als op de uitgang voor de achterluidspreker en op de RCA-uitgang een luidspreker met volledig bereik is aangesloten. Als op de uitgang voor de achterluidspreker een luidspreker met volledig bereik is aangesloten en de RCA-uitgang niet gebruikt wordt, kunt u zowel REAR/SUB.W als REAR/REAR selecteren. S/W UPDATE (de software bijwerken) Met deze functie kunt u de Bluetooth-software van dit toestel bijwerken met de meest recente versie. Raadpleeg onze website voor meer informatie over de Bluetooth-software en het bijwerken ervan. ! Schakel het toestel nooit uit terwijl de Bluetooth-software wordt bijgewerkt. 1 Druk op M.C. en geef de gegevensoverdrachtsmodus weer. Volg de aanwijzingen op het scherm om het bijwerken te voltooien.

Systeemmenu 1 Houd SRC/OFF ingedrukt tot het toestel uit gaat. 2 Houd SRC/OFF ingedrukt tot het hoofdmenu wordt weergegeven. 3 Draai aan M.C., selecteer de menuoptie SYSTEM en druk erop. 4 Draai aan M.C. en selecteer de systeemmenufunctie. U kunt de volgende functies in het systeemmenu aanpassen. Raadpleeg Systeemmenu op de vorige bladzijde voor meer informatie. De AUX-signaalbron 1 Steek de stereo-miniplugkabel in de AUX-ingang van dit toestel. 2 Druk op SRC/OFF en kies AUX als signaalbron. Opmerking De signaalbron AUX kan alleen worden geselecteerd als de externe aansluiting is ingeschakeld. Raadpleeg voor meer informatie AUX (externe aansluiting) op de vorige bladzijde. Nederlands De dimmer in- of uitschakelen Bediening van het toestel Een ander display kiezen De gewenste informatie selecteren 1 Druk op DISP om over te schakelen tussen: ! Naam signaalbron ! Naam signaalbron en klok

Hoofdstuk Bediening van het toestel

Zet het ongewenste scherm als volgt uit. 1 Druk op M.C. om het hoofdmenu weer te geven. 2 Draai aan M.C., selecteer de menuoptie SYSTEM en druk erop. Verbindingen Belangrijk ! Als dit toestel wordt geïnstalleerd in een voertuig met een contactschakelaar zonder ACCstand (accessoirestand), kan de accu leeglopen als de rode kabel niet wordt aangesloten op de aansluiting die de bediening van de contactschakelaar herkent. Draai aan M.C. en selecteer YES. 5 Druk op M.C. om uw keuze te bevestigen.

ACC-stand STAR 3 Draai aan M.C., geef DEMO OFF weer en druk erop.

Als een scherm verkeerd wordt weergegeven Geen ACC-stand ! Gebruik van dit toestel onder andere omstandigheden dan de volgende kan leiden tot brand of storingen. — Voertuigen met een accu van 12 volt en negatieve aarding. — Luidsprekers van 50 W (uitgangswaarde) en 4 W tot 8 W (impedantiewaarde). ! Om kortsluiting, oververhitting en storingen te voorkomen, moet u onderstaande aanwijzingen opvolgen. — Koppel de negatieve aansluiting van de accu los voordat u het toestel installeert. — Gebruik kabelklemmen of plakband om de bekabeling veilig aan te brengen. Bescherm de kabels met plakband op plaatsen waar deze tegen metalen onderdelen liggen. — Plaats geen kabels in de buurt van beweegbare onderdelen zoals de versnellingspook of de stoelrails. — Leg kabels niet op plaatsen die heet kunnen worden, zoals dicht bij de kachel. — Sluit de gele kabel niet op de accu aan via een gat in het motorcompartiment. — Dek alle ongebruikte kabelaansluitingen af met isolatietape. — Maak de kabels niet korter. — Verwijder nooit de isolatie van de voedingskabel van dit toestel om andere apparaten van stroom te voorzien. De stroomcapaciteit van de voedingskabel is beperkt. — Gebruik een zekering met het voorgeschreven vermogen. — Verbind de negatieve luidsprekerkabel nooit rechtstreeks met de aarding. — Voeg de negatieve kabels van verschillende luidsprekers nooit samen. ! Als dit apparaat aan staat, wordt het bedieningssignaal doorgegeven via de blauw/witte kabel. Verbind deze kabel met de afstandsbediening van een externe versterker of met de bedieningsaansluiting van de automatische antenne van het voertuig (maximaal 300 mA, 12 V gelijkstroom). Als het voertuig is uitgerust met een glasantenne, verbindt u deze met de voedingsaansluiting van de antennebooster. ! Verbind de blauw/witte kabel nooit met de voedingsaansluiting van een externe versterker of automatische antenne. Anders kan de accu leeglopen of kan er storing optreden. ! De zwarte kabel is de aarding. Dit toestel moet gescheiden worden geaard van andere apparaten (met name apparaten die veel stroom verbruiken zoals een versterker). Anders kan er brand of storing ontstaan wanneer de aarding per ongeluk losraakt. Dit toestel

Hoofdstuk Installatie Installatie 3 Microfoon (alleen MVH-350BT) 4 Achteruitgang of subwooferuitgang 5 Uitgang voor 6 Antenne-ingang 7 Zekering (10 A) 8 Ingang voor draadafstandsbediening Een bedrade afstandsbedieningsadapter kan aangesloten worden (los verkrijgbaar). Stroomkabel

Opmerkingen ! Wijzig het beginmenu van het toestel. Raadpleeg gedeelte SP-P/O MODE (achteruitgang en preout-instelling) op bladzijde 121. De subwooferuitgang van dit toestel is mono. ! Als u een subwoofer van 70 W (2 W) gebruikt, moet u de subwoofer aansluiten op de violette en zwart-violette draden van dit toestel. Sluit niets aan op de groene en groen-zwarte draden. Versterker (apart verkrijgbaar) Maak deze verbindingen als de optionele versterker wordt gebruikt.

! De halfgeleiderlaser raakt bij oververhitting beschadigd. Plaats dit apparaat niet op plaatsen waar het warm wordt, zoals nabij de uitlaat van een kachel. ! Dit toestel werkt het beste als het wordt geplaatst onder een hoek van minder dan 60°.

— het de besturing van het voertuig kan belemmeren. — het de inzittenden kan verwonden bij een noodstop.

! Neem contact op met uw dealer als er voor de installatie gaten moeten worden geboord of als er andere aanpassingen aan het voertuig nodig zijn. ! Installeer dit toestel niet op een plaats waar:

1 Systeemafstandsbediening Verbinden met blauw-witte kabel. 2 Versterker (apart verkrijgbaar) 3 Aansluiten op RCA-kabels (apart verkrijgbaar) 4 Naar vooruitgang 5 Luidsprekers voorin 6 Naar achteruitgang of subwooferuitgang 7 Luidspreker achterin of subwoofer Installatie Belangrijk ! Controleer alle aansluitingen en systemen voordat u de installatie voltooit. ! Gebruik geen onderdelen van andere fabrikanten; deze kunnen storingen veroorzaken. ! Laat bij het plaatsen voldoende ruimte vrij achter het achterpaneel en wikkel losse kabels zo dat ze de ventilatiegaten niet blokkeren; zorg altijd dat warmte goed wordt afgevoerd tijdens gebruik van het toestel. Laat voldoende 5 cm ruimte vrij 5 cm Nederlands 1 Naar ingang stroomkabel 2 De functie van 3 en 5 kan verschillen afhankelijk van het type voertuig. Verbind in dat geval 4 met 5 en 6 met 3. 3 Geel Back-up (of accessoire) 4 Geel Aansluiten op de constante 12 V-voedingsaansluiting. 5 Rood Accessoire (of back-up) 6 Rood Aansluiten op een aansluiting die door de contactschakelaar wordt aangestuurd (12 V gelijkstroom). 7 Verbind kabels van dezelfde kleur met elkaar. 8 Zwart (chassisaarding) 9 Blauw-wit De pinpositie van de ISO-connector verschilt naargelang het type voertuig. Als pin 5 de antenne aanstuurt, verbindt u 9 en b. In andere typen voertuigen verbindt u 9 en b nooit. a Blauw-wit Aansluiten op systeembedieningsaansluiting van de versterker (maximaal 300 mA, 12 V gelijkstroom). b Blauw-wit Aansluiten op bedieningsaansluiting van de gemotoriseerde antenne (maximaal 300 mA, 12 V gelijkstroom). c Geel-zwart (alleen MVH-150UI) Als u apparatuur met dempingsfunctie gebruikt, verbindt u deze draad met de draad voor audiodemping op die apparatuur. Als u zulke apparatuur niet gebruikt, verbindt u de draad voor audiodemping niet. d Luidsprekerkabels Wit: Linksvoor + Wit-zwart: Linksvoor * Grijs: Rechtsvoor + Grijs-zwart: Rechtsvoor * Groen: Linksachter + of subwoofer + Groen-zwart: Linksachter * of subwoofer * Violet: Rechtsachter + of subwoofer + Violet-zwart: Rechtsachter * of subwoofer * e ISO-connector Bij sommige voertuigen is de ISO-connector in twee verdeeld. Verbind in dat geval beide connectoren.

DIN-bevestiging voor/achter Dit toestel kan geïnstalleerd worden via een voor- of achtermontage. Gebruik voor installatie in de handel verkrijgbare onderdelen.

Hoofdstuk Installatie

1 Schuif de montagebehuizing in het dashboard. Gebruik voor installatie in een ondiepe ruimte de meegeleverde montagebehuizing. Als er voldoende ruimte is, gebruikt u de montagebehuizing die met het voertuig geleverd werd.

1 Zelftappende schroef (5 mm × 8 mm) 2 Bevestigingsklem 3 Dashboard of console 2 Zet de montagebehuizing vast door met een schroevendraaier de metalen lipjes op hun plaats te buigen (90°).

Draai aan elke kant twee schroeven vast. Het toestel verwijderen

Verwijder de sierlijst. LET OP Het is zeer gevaarlijk om de microfoon zo te installeren dat het snoer zich om de stuurkolom of de versnellingspook kan wikkelen. Installeer het toestel zodanig dat het de besturing op geen enkele wijze kan belemmeren. Opmerking Installeer de microfoon op een plaats waar de stem van degene die het toestel bedient, kan worden opgevangen.

1 Sierlijst 2 Lipje met inkeping ! De sierlijst is gemakkelijker bereikbaar als u het voorpaneel verwijdert. ! Plaats de sierlijst terug met de kant met het lipje met de inkeping onderaan. DIN-achtermontage 2 Steek de meegeleverde uittreksleutels in de beide kanten van het toestel totdat ze op hun plaats klikken.

Alleen voor MVH-350BT 1 Plaats de microfoon op de microfoonklem. 1 Dashboard 2 Montagebehuizing # Controleer of het toestel stevig op zijn plaats is gemonteerd. Het toestel functioneert wellicht niet naar behoren als het niet goed is bevestigd.

U kunt het voorpaneel verwijderen om het toestel tegen diefstal te beveiligen. Druk op de knop om het voorpaneel los te maken, duw het naar boven en trek het naar u toe. Raadpleeg Het voorpaneel tegen diefstal verwijderen en Het voorpaneel terugzetten op bladzijde 112 voor meer informatie. De microfoon installeren Als u de microfoon op de zonneklep installeert

1 Bepaal de juiste positie waar de gaten in de klem en in de zijde van het toestel op een lijn liggen. Het voorpaneel verwijderen en terug bevestigen Trek het toestel uit het dashboard.

1 Microfoon 2 Microfoonklem 2 Plaats de microfoonklem op de zonneklep. Installeer de microfoonklem terwijl de zonneklep omhoog staat. (Als u de zonneklep lager zet, vermindert de herkenning bij stemopdrachten.) Hoofdstuk Installatie Aanvullende informatie 2 Plaats de microfoonklem op de stuurkolom.

1 Microfoonklem 2 Klem Gebruik waar nodig los verkrijgbare klemmen om de kabel in het voertuig vast te zetten. Als u de microfoon op de stuurkolom installeert

Oorzaak Actie U hebt gedurende ongeveer 30 seconden geen handeling uitgevoerd. Voer de handeling opnieuw uit. Het bereik voor herhaald afspelen wordt onverwachts gewijzigd. Afhankelijk van Selecteer het gehet herhaalbewenste herhaalreik kan het ge- bereik opnieuw. selecteerde bereik gewijzigd worden wanneer u een andere map of een ander fragment selecteert of vooruit of achteruit spoelt. 1 Dubbelzijdige tape 2 Monteer de microfoonklem achter de stuurkolom. 3 Klem Gebruik waar nodig los verkrijgbare klemmen om de kabel in het voertuig vast te zetten. De hoek van de microfoon afstellen U kun de richting waarin de microfoon staat aanpassen. Een onderliggende map wordt niet afgespeeld. Onderliggende Selecteer een mappen worden ander herhaalbeniet afgespeeld reik. wanneer FLD (map herhalen) is geselecteerd. Als het disEr is geen tekstplay wordt ge- informatie bewijzigd, verschikbaar. schijnt NO XXXX (bijvoorbeeld NO TITLE). Wijzig de displaystand of speel een ander fragment of bestand af. Symptoom Oorzaak Actie Het toestel functioneert niet correct. Er is interferentie. Er wordt nabij dit toestel een ander apparaat (bijvoorbeeld een draagbare telefoon) gebruikt dat elektromagnetische straling uitzendt. Gebruik nabij dit toestel geen elektrische apparaten die interferentie kunnen veroorzaken. Het geluidssignaal van de Bluetoothgeluidsbron wordt niet weergegeven. Er wordt op hetzelfde moment getelefoneerd met een via Bluetooth aangesloten mobiele telefoon. Het geluidssignaal wordt weergegeven nadat het gesprek beëindigd is. Er wordt op hetzelfde moment een via Bluetooth aangesloten mobiele telefoon gebruikt. Gebruik de mobiele telefoon niet op hetzelfde moment. Er werd opgebeld met een via Bluetooth aangesloten mobiele telefoon en het gesprek werd onmiddellijk weer beëindigd. Daardoor kon de verbinding tussen dit toestel en de mobiele telefoon niet correct worden afgesloten. Herstel de Bluetooth-verbinding tussen dit toestel en de mobiele telefoon.

Nederlands 1 Microfoon 2 Microfoonstatief 3 Microfoonklem 4 Zet de microfoonkabel vast in de groef. # De microfoon kan ook zonder microfoonklem gemonteerd worden. In dat geval schuift u het microfoonstatief uit de microfoonklem. Symptoom Het display keert automatisch terug naar het gewone display.

1 Plaats de microfoon op de microfoonklem.

Aanhangsel Aanvullende informatie Foutmeldingen Schrijf een foutmelding altijd nauwkeurig op en houd die bij de hand als u contact opneemt met uw leverancier of Pioneer-servicecentrum. Aanvullende informatie Melding Oorzaak Actie Melding Oorzaak Actie Melding Oorzaak Actie SKIPPED Het aangesloten USB-opslagapparaat bevat bestanden die met Windows Mediaä DRM 9/10 zijn beveiligd. Speel audiobestanden af die niet met Windows Media DRM 9/10 zijn beveiligd. CHECK USB Het aangesloten USB-opslagapparaat verbruikt meer stroom dan de maximaal toelaatbare waarde. ERROR-19 Communicatiefout. PROTECT Alle bestanden op het USB-opslagapparaat zijn beveiligd met Windows Media DRM 9/

Zet op het USBopslagapparaat audiobestanden die niet door Windows Media DRM 9/10 zijn beveiligd en probeer het opnieuw. Ontkoppel het USB-opslagapparaat en gebruik het niet meer. Zet de contactschakelaar van het voertuig uit, dan in de accessoirestand (ACC) of aan, en sluit een compatibel USB-opslagapparaat aan. CHECK USB De iPod functioneert correct maar wordt niet opgeladen.

Het aangesloten USB-apparaat wordt niet ondersteund door dit toestel. ! Gebruik een opslagapparaat dat compatibel is met USB Mass Storage Class. ! Ontkoppel het apparaat en sluit een compatibel USB-opslagapparaat aan. Controleer of de kabel van de iPod niet is kortgesloten, bijvoorbeeld contact maakt met metalen voorwerpen. Zet daarna het contact uit en weer aan, of ontkoppel de iPod en sluit deze weer aan. Probeer de volgende mogelijkheden. – Zet het contact uit en dan weer aan. – Ontkoppel het USB-opslagapparaat. – Schakel over naar een andere signaalbron. Schakel vervolgens terug naar de USB-signaalbron. iPod-fout. Verwijder de kabel uit de iPod. Sluit de kabel weer aan als het hoofdmenu van de iPod wordt weergegeven en stel de iPod opnieuw in. CHECK USB Er is kortsluiting opgetreden in de USB-aansluiting of de USBkabel. Controleer of de USB-stekker en de USB-kabel niet ergens ingeklemd of beschadigd zijn. Het USB-opslagapparaat was niet geformatteerd met de indeling FAT12, FAT16 of FAT32. Gebruik een USBopslagapparaat dat geformatteerd is met de indeling FAT12, FAT16 of FAT32. Algemeen Melding Oorzaak Actie AMP ERROR Het toestel werkt niet of er is een probleem met de luidsprekeraansluiting; het beveiligingscircuit is geactiveerd. Controleer de luidsprekeraansluiting. Neem contact op met uw leverancier of een erkend Pioneer Servicecentrum als het bericht nog wordt weergegeven nadat u de motor hebt uit- en aangezet. USB-opslagapparaat en iPod Melding Oorzaak FORMAT READ Na het begin Wacht tot het bevan het afspelen richt verdwijnt en duurt het soms er geluid klinkt. even totdat er geluid klinkt. NO AUDIO

Actie Er zijn geen songs. Zet de audiobestanden over naar het USB-opslagapparaat en sluit het aan. De inhoud van het USB-opslagapparaat is beveiligd. Raadpleeg de instructies bij het USB-opslagapparaat om de beveiliging uit te schakelen. ERROR-23 Aanhangsel Aanvullende informatie Melding Oorzaak ERROR-16 De versie van de Werk de versie iPod-firmware is van de iPod bij. verouderd. iPod-fout. STOP NOT FOUND Actie Verwijder de kabel uit de iPod. Sluit de kabel weer aan als het hoofdmenu van de iPod wordt weergegeven en stel de iPod opnieuw in. De huidige lijst bevat geen songs. Selecteer een lijst die wel songs bevat. Geen verwante songs. Zet songs over naar de iPod. Bluetooth-apparaat Melding ERROR-10 Oorzaak Fout in de stroomvoorziening van de Bluetooth-module van dit toestel. Aanvullende informatie Aanwijzingen voor het gebruik USB-opslagapparaat Neem voor alle vragen met betrekking tot het USB-opslagapparaat contact op met de fabrikant ervan. Het maken van verbindingen via een USB-hub wordt niet ondersteund. Sluit alleen een USB-opslagapparaat aan en geen andere apparaten. Maak het USB-opslagapparaat stevig vast voordat u gaat rijden. Zorg dat het niet op de grond valt omdat het dan onder het rem- of gaspedaal terecht kan komen. Afhankelijk van het USB-opslagapparaat kunnen de volgende problemen voorkomen. ! De bediening kan verschillend zijn. ! Het opslagapparaat wordt niet herkend. ! Bestanden worden niet correct afgespeeld. ! Er kan ruis hoorbaar zijn in het radiosignaal. Tekst op de iPod die niet compatibel is met de specificaties van dit toestel kan niet worden weergegeven. iPod Stel de iPod niet bloot aan hoge temperaturen. Sluit voor een goede werking de dock connectorkabel van de iPod rechtstreeks op dit toestel aan. MP3i (MP3 interactive), mp3 PRO: Niet compatibel WAV Bestandsextensie: .wav Quantisatiebits: 8 en 16 (LPCM), 4 (MS ADPCM) Bemonsteringsfrequentie: 16 kHz tot 48 kHz (LPCM), 22,05 kHz en 44,1 kHz (MS ADPCM) WMA Bestandsextensie: .wma Bemonsteringsfrequentie: 32 kHz, 44,1 kHz, 48 kHz Windows Media Audio Professional, Lossless, Voice/DRM Stream/Stream met video: Niet compatibel MP3 Alleen de eerste 32 tekens van de bestandsnaam (inclusief de extensie) of mapnaam worden weergegeven. Russische tekst kan alleen op dit toestel worden weergegeven als die met een van de volgende tekensets is gecodeerd: ! Unicode (UTF-8, UTF-16) ! Andere tekensets dan Unicode die in een Windows-omgeving worden gebruikt en op Russisch zijn ingesteld bij de taalinstellingen Een juiste werking van dit toestel is afhankelijk van de toepassing waarmee de WMA-bestanden zijn gecodeerd. Er kan een beetje vertraging optreden bij het beginnen met afspelen van audiobestanden met beeldgegevens of bestanden op een USB-opslagapparaat met een uitgebreide mappenstructuur. Nederlands Maak de iPod stevig vast voordat u gaat rijden. Zorg dat de iPod niet op de grond kan vallen omdat hij dan onder het rem- of gaspedaal terecht kan komen. M3u speellijst: Niet compatibel Bijkomende informatie Compatibiliteit met gecomprimeerde audio (USB) Bitsnelheid: 48 kbps tot 320 kbps (CBR), 48 kbps tot 384 kbps (VBR) Actie Zet de contactschakelaar uit (OFF) en daarna op de accessoirestand (ACC) of aan (ON). Als de storing hiermee niet is verholpen, neem dan contact op met uw leverancier of een erkend Pioneer Servicecentrum. Informatie over iPod-instellingen ! Wanneer een iPod is aangesloten, wordt de equalizer van de iPod door dit toestel uitgeschakeld voor een optimale klankweergave. Als u de iPod loskoppelt, wordt de equalizer naar de oorspronkelijke instelling teruggezet. ! Tijdens gebruik van dit toestel kunt u de herhaalfunctie op de iPod niet uitschakelen. De herhaalfunctie wordt automatisch ingesteld op Alle als u de iPod op dit toestel aansluit. Bestandsextensie: .mp3 Bitsnelheid: 8 kbps tot 320 kbps (CBR), VBR Bemonsteringsfrequentie: 8 kHz tot 48 kHz (32 kHz, 44,1 kHz, 48 kHz voor de beste kwaliteit) Compatibele ID3-tag-versie: 1.0, 1.1, 2.2, 2.3, 2.4 (ID3-tag versie 2.x krijgt prioriteit boven versie 1.x.) USB-opslagapparaat Mappenhiërarchie: maximaal acht niveaus diep (Voor praktisch gebruik kunt u beter niet meer dan twee niveaus gebruiken.) Afspeelbare mappen: maximaal 500

Aanhangsel Aanvullende informatie Afspeelbare bestanden: maximaal 15 000 Afspelen van auteursrechtelijk beschermde bestanden: Niet compatibel Gepartitioneerd USB-opslagapparaat: Alleen de eerste partitie kan worden afgespeeld. Bij het starten van audiobestanden op een USBopslagapparaat met een uitgebreide mappenstructuur kan enige vertraging optreden. LET OP ! Pioneer garandeert geen compatibiliteit met alle USB-opslagapparaten en kan niet verantwoordelijk worden gesteld voor eventueel gegevensverlies op mediaspelers, smartphones of andere apparaten tijdens gebruik van dit product. ! Laat USB-opslagapparaten niet achter op plaatsen waar de temperatuur hoog kan oplopen. Compatibiliteit met iPod Alleen de volgende iPod-modellen kunnen met dit toestel gebruikt worden. Ondersteunde versies van de iPod-software worden hieronder genoemd. Oudere versies worden wellicht niet ondersteund. Gemaakt voor ! iPod touch 4e generatie (softwareversie 5.1.1) ! iPod touch 3e generatie (softwareversie 5.1.1) ! iPod touch 2e generatie (softwareversie 4.2.1) ! iPod touch 1e generatie (softwareversie 3.1.3) ! iPod classic 160 GB (softwareversie 2.0.4) ! iPod classic 120 GB (softwareversie 2.0.1) ! iPod classic (softwareversie 1.1.2) ! iPod met video (softwareversie 1.3.0) ! iPod nano 6e generatie (softwareversie 1.2) ! iPod nano 5e generatie (softwareversie 1.0.2) ! iPod nano 4e generatie (softwareversie 1.0.4) ! iPod nano 3e generatie (softwareversie 1.1.3)

Aanvullende informatie

iPod nano 2e generatie (softwareversie 1.1.3) iPod nano 1e generatie (softwareversie 1.3.1) iPhone 4S (softwareversie 5.1.1) iPhone 4 (softwareversie 5.1.1) iPhone 3GS (softwareversie 5.1.1) iPhone 3G (softwareversie 4.2.1) iPhone (softwareversie 3.1.2) Afhankelijk van de generatie en de versie van de iPod zijn sommige functies mogelijk niet beschikbaar. De bediening kan variëren, afhankelijk van de softwareversie van de iPod. Voorbeeld van een boomstructuur S: T

Niveau 1 Niveau 2 Niveau 3 Niveau 4 : Map : Gecomprimeerd audiobestand 01 tot 05: Mapnummer 1 tot 6: Afspeelvolgorde USB-opslagapparaat Pioneer is niet verantwoordelijk voor verlies van gegevens op de iPod, ook niet tijdens gebruik van dit toestel. De afspeelvolgorde is gelijk aan de volgorde waarin de bestanden zijn opgenomen op het USB-opslagapparaat. Ga als volgt te werk als u wilt dat bestanden in een bepaalde volgorde worden afgespeeld. 1 Geef de bestanden namen met nummers die de afspeelvolgorde aangeven, bijvoorbeeld 001xxx.mp3 en 099yyy.mp3. 2 Plaats de bestanden in een map. 3 Sla de map met bestanden op het USB-opslagapparaat op. Merk echter op dat de afspeelvolgorde niet altijd kan worden bepaald. Dit is afhankelijk van het gebruikte systeem. De afspeelvolgorde op draagbare USB-audiospelers is verschillend en hangt af van de gebruikte audiospeler. Volgorde van audiobestanden Lijst van Russische tekens Voor gebruik met een iPod is voor de iPod een dock-connector-naar-USB-verbindingskabel vereist. Ook kan gebruik gemaakt worden van een Pioneer-interfacekabel CD-IU51. Neem voor meer informatie contact op met uw leverancier. Raadpleeg de handleiding van de iPod voor meer informatie over ondersteunde bestandsindelingen. Audioboek, podcast: Compatibel LET OP De gebruiker kan met dit toestel geen mapnummers toewijzen of de afspeelvolgorde wijzigen. S: T S: T S: T

Het merk Bluetooth en de logo’s daarvan zijn gedeponeerde handelsmerken van Bluetooth SIG, Inc. PIONEER CORPORATION gebruikt deze onder licentie. Andere handelsmerken en handelsnamen zijn eigendom van de respectieve eigenaren. iTunes S: T S: T S: T S: T S: T

Apple en iTunes zijn handelsmerken van Apple Inc., geregistreerd in de V.S. en andere landen. Aanhangsel Aanvullende informatie MP3 Dit product is uitsluitend bedoeld voor niet-commercieel privégebruik. Het mag niet in een commerciële omgeving worden gebruikt voor realtime-uitzendingen (over land, via satelliet, kabel en/of andere media), voor uitzendingen/ streaming via internet, intranet en/of andere netwerken, of in andere elektronische distributiesystemen zoals betaalradio of audio-opaanvraagtoepassingen. Hiervoor is een aparte licentie nodig. Kijk voor meer informatie op http://www.mp3licensing.com. WMA Windows Media is een gedeponeerd handelsmerk of een handelsmerk van Microsoft Corporation in de Verenigde Staten en/of in andere landen. Dit product bevat technologie die het eigendom is van Microsoft Corporation en die niet gebruikt of gedistribueerd mag worden zonder toestemming van Microsoft Licensing, Inc. iPod & iPhone Technische gegevens Algemeen Spanningsbron ................ 14,4 V gelijkstroom (10,8 tot 15,1 V toelaatbaar) Aarding ........................... Negatief Maximaal stroomverbruik ................................... 10,0 A Afmetingen (B × H × D): DIN Chassis .............. 178 mm × 50 mm × 165 mm Voorkant ............ 188 mm × 58 mm × 15 mm Chassis .............. 178 mm × 50 mm × 165 mm Voorkant ............ 170 mm × 46 mm × 15 mm Gewicht ........................... 0,7 kg Audio Maximaal uitgangsvermogen ................................... 50 W × 4 70 W × 1/2 W (voor de subwoofer) Doorlopend uitgangsvermogen ................................... 22 W × 4 (50 Hz tot 15 000 Hz, 5% THD, 4 W belasting, beide kanalen) Belastingsimpedantie ...... 4 W (4 W tot 8 W toegestaan) Preout maximaal uitgangsniveau ................................... 2,0 V Contouren loudness ......... +10 dB (100 Hz), +6,5 dB (10 kHz) (volume: –30 dB) Equalizer (grafische equalizer met vijf banden): Frequentie ................ 80 Hz/250 Hz/800 Hz/ 2,5 kHz/8 kHz Bereik equalizer ........ ±12 dB (in stappen van 2 dB) Subwoofer (mono): Frequentie ................ 50 Hz/63 Hz/80 Hz/100 Hz/ 125 Hz/160 Hz/200 Hz Helling ...................... –6 dB/oct, –12 dB/oct Gain ......................... +6 dB tot –24 dB Fase .......................... Normaal/tegengesteld USB USB-specificatie .............. USB 2.0 volledige snelheid Maximaal stroomverbruik ................................... 1 A USB-klasse ...................... MSC-apparatuur (Mass Storage Class) Bestandssysteem ............. FAT12, FAT16, FAT32 MP3-decoderingsformaat ................................... MPEG-1 & 2 Audio Layer 3 WMA-decoderingsformaat ................................... Versie 7, 7.1, 8, 9, 10, 11, 12 (2 kan. audio) (Windows Media Player) WAV-signaalformaat ........ Lineaire PCM & MS ADPCM (niet gecomprimeerd) FM-tuner Frequentiebereik .............. 87,5 MHz tot 108,0 MHz Bruikbare gevoeligheid .... 9 dBf (0,8 µV/75 W, mono, S/R: 30 dB) Signaal-tot-ruisverhouding ................................... 72 dB (IEC-A-netwerk) MW-tuner Frequentiebereik .............. 531 kHz tot 1 602 kHz Bruikbare gevoeligheid .... 25 µV (S/R: 20 dB) Signaal-tot-ruisverhouding ................................... 62 dB (IEC-A-netwerk) LW-tuner Frequentiebereik .............. 153 kHz tot 281 kHz Bruikbare gevoeligheid .... 28 µV (S/R: 20 dB) Signaal-tot-ruisverhouding ................................... 62 dB (IEC-A-netwerk) Nederlands iPhone, iPod, iPod classic, iPod nano en iPod touch zijn handelsmerken van Apple Inc., gedeponeerd in de VS en andere landen. “Gemaakt voor iPod” en “Gemaakt voor iPhone” wil zeggen dat een elektronische accessoire speciaal ontwikkeld is voor verbinding met respectievelijk een iPod of iPhone en door de maker gewaarborgd is als conform de Apple werkingsnormen. Apple is niet verantwoordelijk voor de werking van dit apparaat en voor het voldoen aan de veiligheidsnormen en wettelijke normen. Houd er rekening mee dat het gebruik van dit accessoire met iPod of iPhone invloed kan hebben op de draadloze prestatie. Aanvullende informatie Bluetooth Versie .............................. Bluetooth 3.0 gecertificeerd Uitgangsvermogen .......... +4 dBm maximum (Vermogensklasse 2) Opmerking Technische gegevens en ontwerp kunnen zonder voorafgaande kennisgeving worden gewijzigd.
