MODE D'EMPLOI MVH-350BT PIONEER

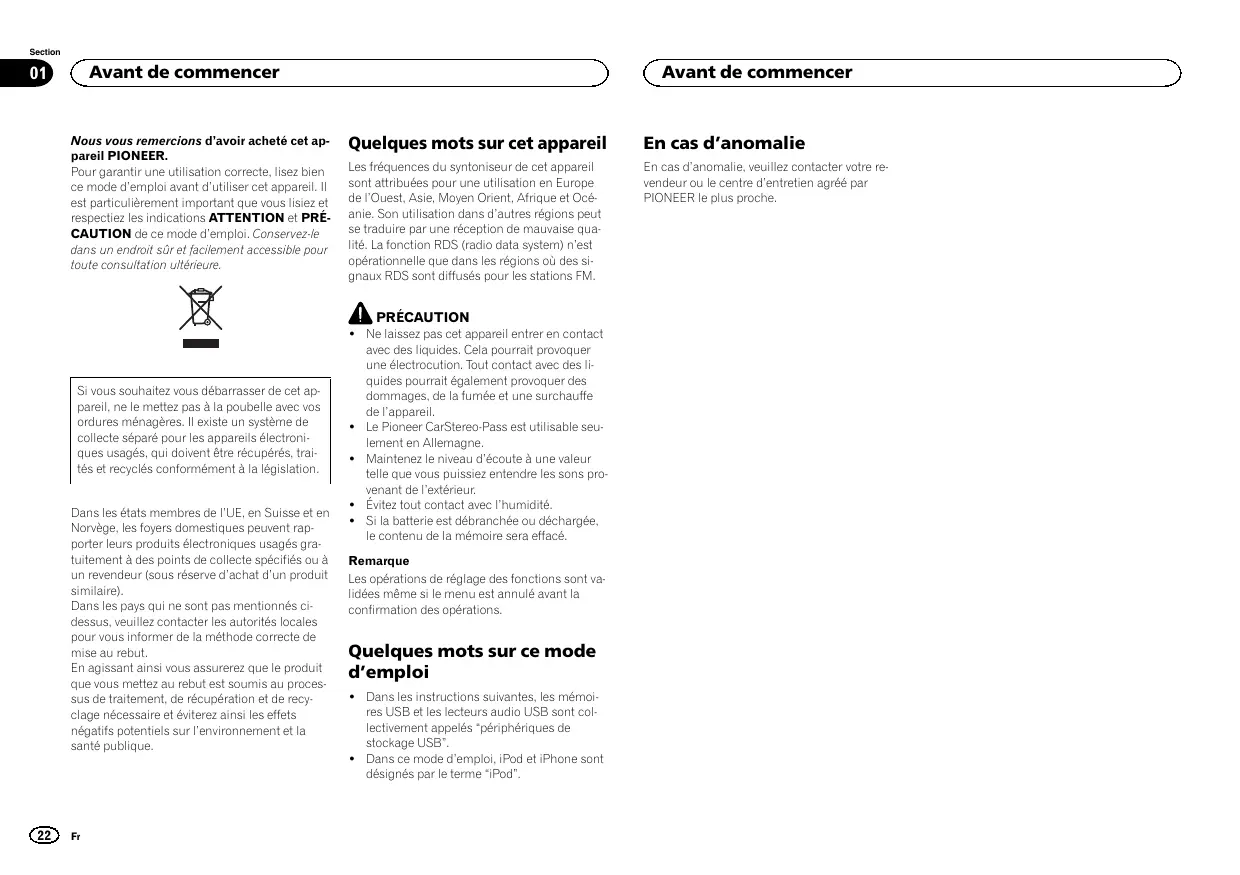

Nous vous remercions d’avoir acheté cet appareil PIONEER. Pour garantir une utilisation correcte, lisez bien ce mode d’emploi avant d’utiliser cet appareil. Il est particulièrement important que vous lisiez et respectiez les indications ATTENTION et PRÉCAUTION de ce mode d’emploi. Conservez-le dans un endroit sûr et facilement accessible pour toute consultation ultérieure. Avant de commencer Quelques mots sur cet appareil En cas d’anomalie Les fréquences du syntoniseur de cet appareil sont attribuées pour une utilisation en Europe de l’Ouest, Asie, Moyen Orient, Afrique et Océanie. Son utilisation dans d’autres régions peut se traduire par une réception de mauvaise qualité. La fonction RDS (radio data system) n’est opérationnelle que dans les régions où des signaux RDS sont diffusés pour les stations FM. En cas d’anomalie, veuillez contacter votre revendeur ou le centre d’entretien agréé par PIONEER le plus proche. PRÉCAUTION Si vous souhaitez vous débarrasser de cet appareil, ne le mettez pas à la poubelle avec vos ordures ménagères. Il existe un système de collecte séparé pour les appareils électroniques usagés, qui doivent être récupérés, traités et recyclés conformément à la législation. Dans les états membres de l’UE, en Suisse et en Norvège, les foyers domestiques peuvent rapporter leurs produits électroniques usagés gratuitement à des points de collecte spécifiés ou à un revendeur (sous réserve d’achat d’un produit similaire). Dans les pays qui ne sont pas mentionnés cidessus, veuillez contacter les autorités locales pour vous informer de la méthode correcte de mise au rebut. En agissant ainsi vous assurerez que le produit que vous mettez au rebut est soumis au processus de traitement, de récupération et de recyclage nécessaire et éviterez ainsi les effets négatifs potentiels sur l’environnement et la santé publique.

! Ne laissez pas cet appareil entrer en contact avec des liquides. Cela pourrait provoquer une électrocution. Tout contact avec des liquides pourrait également provoquer des dommages, de la fumée et une surchauffe de l’appareil. ! Le Pioneer CarStereo-Pass est utilisable seulement en Allemagne. ! Maintenez le niveau d’écoute à une valeur telle que vous puissiez entendre les sons provenant de l’extérieur. ! Évitez tout contact avec l’humidité. ! Si la batterie est débranchée ou déchargée, le contenu de la mémoire sera effacé. Remarque Les opérations de réglage des fonctions sont validées même si le menu est annulé avant la confirmation des opérations. Quelques mots sur ce mode d’emploi ! Dans les instructions suivantes, les mémoires USB et les lecteurs audio USB sont collectivement appelés “périphériques de stockage USB”. ! Dans ce mode d’emploi, iPod et iPhone sont désignés par le terme “iPod”. Section Utilisation de l’appareil Appareil central Utilisation de l’appareil Indications affichées

BAND/ (contrôle de l’iPod)

(retour)/DIMMER (atténuateur de luminosité)

Jack d’entrée AUX (jack stéréo 3,5 mm) MVH-350BT (téléphone)

(réponse automatique) Seulement pour MVH-350BT Indique quand la fonction réponse automatique est en service. Section d’informations principales ! Syntoniseur : gamme et fréquence ! RDS : nom du service de programme, informations PTY et autres informations textuelles ! Périphérique de stockage USB et iPod : temps de lecture écoulé et informations textuelles

État (liste) La fonction liste est utilisée.

(contrôle de l’iPod) La fonction iPod de cet appareil est utilisée à partir de votre iPod.

Section d’informations secondaires

TP (identification des programmes d’informations routières) PRÉCAUTION ! Utilisez un câble USB Pioneer optionnel (CDU50E) pour connecter le périphérique de stockage USB, faute de quoi ce dernier, comme n’importe quel périphérique relié directement à l’appareil, dépasserait de l’appareil et pourrait s’avérer dangereux. ! N’utilisez pas de produits non autorisés.

La lecture aléatoire est activée. La source iPod est sélectionnée et la fonction de lecture aléatoire ou lecture aléatoire de toutes les plages est activée.

à 6/ Touche de retrait de la face avant

État Les informations secondaires sont affichées.

La fonction TA est en service.

L’appareil est accordé sur une station TP.

La fonction Sound Retriever est activée.

LOC L’accord automatique sur une station locale est en service.

(répétition de la lecture) La fonction de répétition d’une plage ou d’un dossier est activée. (indicateur Bluetooth) Seulement pour MVH-350BT Connecté à un périphérique Bluetooth. La ligne est en attente. Apparaît lorsqu’un niveau inférieur de dossier ou de menu existe. Menu de configuration Lorsque vous mettez le contact d’allumage sur ON après l’installation, le menu de configuration s’affiche sur l’écran. Vous pouvez configurer les options de menu cidessous. 1 Après avoir installé l’appareil, mettez le contact d’allumage sur ON. SET UP s’affiche.

Tournez M.C. pour passer à YES. # Si vous n’effectuez aucune opération dans les 30 secondes environ, le menu de configuration ne s’affichera pas. # Si vous préférez ne pas effectuer la configuration pour l’instant, tournez M.C. pour passer à NO. Appuyez pour sélectionner. Si vous sélectionnez NO, vous ne pouvez pas effectuer de réglage dans le menu de configuration.

Appuyez sur M.C. pour sélectionner. 4 Effectuez les procédures suivantes pour configurer le menu. Pour passer à la prochaine option de menu, vous devez confirmer votre sélection. LANGUAGE (multilingue) Cet appareil peut afficher les informations textuelles d’un fichier audio compressé même si elles sont incorporées en anglais ou en russe. ! Si la langue incorporée et la langue sélectionnée sont différentes, les informations textuelles peuvent ne pas s’afficher correctement. ! Certains caractères peuvent ne pas s’afficher correctement. 1 Tournez M.C. pour sélectionner le réglage souhaité. ENG (Anglais)—РУС (Russe) 2 Appuyez sur M.C. pour confirmer la sélection. CLOCK SET (réglage de l’horloge) 1 Tournez M.C. pour régler l’heure. 2 Appuyez sur M.C. pour sélectionner les minutes. 3 Tournez M.C. pour régler les minutes. 4 Appuyez sur M.C. pour confirmer la sélection.

Section Utilisation de l’appareil

FM STEP (incrément d’accord FM) Normalement, l’incrément d’accord FM employé par l’accord automatique est 50 kHz. Quand la fonction AF ou TA est en service, l’incrément d’accord passe automatiquement à 100 kHz. Il peut être préférable de régler l’incrément d’accord à 50 kHz quand la fonction AF est en service. ! Pendant l’accord manuel, l’incrément d’accord est maintenu à 50 kHz. 1 Tournez M.C. pour choisir l’incrément d’accord FM. 50 (50 kHz)—100 (100 kHz) 2 Appuyez sur M.C. pour confirmer la sélection. QUIT s’affiche. 5 Pour terminer la configuration, tournez M.C. pour sélectionner YES. # Si vous souhaitez modifier à nouveau le réglage, tournez M.C. pour passer à NO. Appuyez pour sélectionner.

Appuyez sur M.C. pour sélectionner. Remarques ! Vous pouvez configurer les options de menu à partir du menu système. Pour des détails sur les réglages, reportez-vous à la page 33, Menu système. ! Vous pouvez annuler le menu de configuration en appuyant sur SRC/OFF. Opérations de base Important ! Lorsque vous enlevez ou remontez la face avant, manipulez-la doucement. ! Évitez de heurter la face avant. ! Conservez la face avant à l’abri des températures élevées et de la lumière directe du soleil.

Utilisation de l’appareil ! Pour éviter d’endommager le périphérique ou l’intérieur du véhicule, retirez tous les câbles et périphériques connectés à la face avant, avant d’enlever cette dernière. Retrait de la face avant pour protéger l’appareil contre le vol 1 Appuyez sur la touche de retrait pour libérer la face avant. 2 Poussez la face avant vers le haut (M), puis tirez-la vers vous (N). 3 Conservez toujours la face avant dans un boîtier de protection lorsqu’elle est détachée. Remontage de la face avant 1 Faites glisser la face avant vers la gauche. Assurez-vous d’insérer les encoches sur le côté gauche de l’appareil central dans les fentes du panneau de commande. 2 Appuyez sur le côté droit de la face avant jusqu’à ce qu’elle soit bien en place. Si vous ne pouvez pas monter la face avant sur l’appareil central, vérifiez que la face avant est correctement placée sur l’appareil central. Forcer la face avant en position risque de l’endommager ou d’endommager l’appareil central. Mise en service de l’appareil 1 Appuyez sur SRC/OFF pour mettre en service l’appareil. Mise hors service de l’appareil 1 Maintenez la pression sur SRC/OFF jusqu’à ce que l’appareil soit mis hors tension. Choix d’une source 1 Appuyez sur SRC/OFF pour parcourir les options disponibles : TUNER (syntoniseur)—USB (USB)/iPod (iPod) —AUX (AUX)—BT AUDIO (audio Bluetooth) ! BT AUDIO n’est pas disponible pour MVH150UI. ! Seulement pour MVH-150UI Lorsqu’un iPod est connecté et qu’une source autre que iPod est sélectionnée, vous pouvez basculer sur iPod en appuyant sur iPod. Réglage du volume 1 Tournez M.C. pour régler le volume. Opérations de menu fréquemment utilisées Retour à l’affichage précédent Retour à la liste précédente (le dossier de niveau immédiatement supérieur) 1 Appuyez sur /DIMMER. Retour à l’affichage ordinaire Annulation du menu principal 1 Appuyez sur BAND/ . Retour à l’affichage ordinaire à partir de la liste 1 Appuyez sur BAND/ . Syntoniseur Opérations de base PRÉCAUTION Pour des raisons de sécurité, garez votre véhicule pour retirer la face avant. Remarque Si le fil bleu/blanc de l’appareil est relié à la prise de commande du relais de l’antenne motorisée du véhicule, celle-ci se déploie lorsque la source est mise en service. Pour rétracter l’antenne, mettez la source hors service. Sélection d’une gamme 1 Appuyez sur BAND/ jusqu’à ce que la gamme désirée (FM1, FM2, FM3 en FM ou MW/LW (PO/GO)) s’affiche. Changement de fréquence en mémoire 1 Appuyez sur c ou d. ! Sélectionnez PCH (canal présélectionné) sous SEEK pour utiliser cette fonction. Pour des détails sur les réglages, reportez-vous à la page 26, SEEK (réglage de la touche droite/gauche). Section Utilisation de l’appareil Accord manuel (pas à pas) 1 Appuyez sur c ou d. ! Sélectionnez MAN (accord manuel) sous SEEK pour utiliser cette fonction. Pour des détails sur les réglages, reportez-vous à la page suivante, SEEK (réglage de la touche droite/gauche). Remarque La fonction AF (recherche des autres fréquences possibles) de cet appareil peut être mise en service ou hors service. La fonction AF doit être hors service pendant une opération d’accord normal (reportez-vous à la page suivante, AF (recherche des autres fréquences possibles)). Enregistrement et rappel des stations pour chaque gamme Changement de l’affichage Sélection des informations textuelles souhaitées 1 Appuyez sur DISP pour parcourir les options disponibles : ! FREQUENCY (nom du service de programme ou fréquence) ! BRDCST INFO (nom du service de programme/informations PTY) ! CLOCK (nom de la source et horloge) Remarques ! Si le nom du service de programme ne peut pas être acquis dans FREQUENCY, la fréquence d’émission s’affiche alors. Si le nom du service de programme est détecté, celuici s’affiche. ! Les informations textuelles BRDCST INFO changent automatiquement. ! En fonction de la gamme sélectionnée, les informations textuelles peuvent être différentes. ! Les informations textuelles pouvant être modifiées dépendent de la région. Recherche d’une station RDS en utilisant le code PTY Vous pouvez rechercher une station qui diffuse un type général de programme mentionné dans la liste de la section suivante. Reportez-vous à cette page. (liste). 1 Appuyez sur 2 Tournez M.C. pour sélectionner le type de programme.

NEWS/INFO—POPULAR—CLASSICS—

OTHERS 3 Appuyez sur M.C. pour lancer la recherche. Cet appareil recherche une station qui diffuse ce type de programme. Quand une station est trouvée, son nom de service de programme est affiché. ! Appuyez à nouveau sur M.C. pour abandonner la recherche. ! Le type de l’émission captée peut différer de celui indiqué par le code PTY transmis. ! Si aucune station ne diffuse d’émission du type choisi, l’indication NOT FOUND s’affiche pendant environ deux secondes puis le syntoniseur s’accorde sur la fréquence d’origine. Utilisation des fonctions PTY Vous pouvez rechercher une station à l’aide de son code PTY (type de programme). Liste des codes PTY Utilisation des touches de présélection

L. CLASS (Musique classique légère), CLASSIC (Musique classique) OTHERS (autres) EDUCATE (Éducation), DRAMA (Drame), CULTURE (Culture), SCIENCE (Science), VARIED (Programmes variés), CHILDREN (Émissions destinées aux enfants), SOCIAL (Sujets de société), RELIGION (Religion), PHONE IN (Programmes à ligne ouverte), TOURING (Voyages), LEISURE (Loisirs), DOCUMENT (Documentaires) Français Recherche 1 Appuyez de manière prolongée sur c ou d, puis relâchez. Vous pouvez annuler l’accord automatique en appuyant brièvement sur c ou d. Lorsque vous appuyez de manière prolongée sur c ou d, vous pouvez sauter des stations. L’accord automatique démarre dès que vous relâchez c ou d. Utilisation de l’appareil Réglages des fonctions 1 Appuyez sur M.C. pour afficher le menu principal. 2 Tournez M.C. pour changer l’option de menu et appuyez pour sélectionner FUNCTION. 3 Tournez M.C. pour sélectionner la fonction. Une fois sélectionnées, les fonctions suivantes peuvent être ajustées. # Si la gamme MW/LW (PO/GO) est sélectionnée, seuls BSM, LOCAL et SEEK sont disponibles. BSM (mémoire des meilleures stations) NEWS/INFO (actualités et informations) 1 Lorsque se présente une station que vous souhaitez mettre en mémoire, appuyez de manière prolongée sur l’une des touches de présélection (1/ à 6/ ) jusqu’à ce que le numéro de la présélection cesse de clignoter. 2 Appuyez sur l’une des touches de présélection (1/ à 6/ ) pour sélectionner la station souhaitée. NEWS (Bulletin d’informations), AFFAIRS (Actualités), INFO (Informations), SPORT (Sports), WEATHER (Météo), FINANCE (Finance) POPULAR (populaire) POP MUS (Musique populaire), ROCK MUS (Rock), EASY MUS (Musique légère), OTH MUS (Autre musique), JAZZ (Jazz), COUNTRY (Country), NAT MUS (Musique nationale), OLDIES (Musique du bon vieux temps), FOLK MUS (Folk) La fonction BSM (mémoire des meilleures stations) mémorise automatiquement les six stations les plus fortes dans l’ordre de la force du signal. 1 Appuyez sur M.C. pour mettre la fonction BSM en service. Pour annuler, appuyez à nouveau sur M.C. REGION (stations régionales) CLASSICS (classique)

Section Utilisation de l’appareil

Quand la fonction AF est utilisée, la fonction de recherche des stations régionales limite la sélection aux stations qui diffusent des programmes régionaux. 1 Appuyez sur M.C. pour mettre la fonction de recherche des stations régionales en service ou hors service. LOCAL (accord automatique sur une station locale) L’accord automatique sur une station locale ne s’intéresse qu’aux stations de radio dont le signal reçu est suffisamment puissant pour garantir une réception de bonne qualité. 1 Appuyez sur M.C. pour sélectionner le réglage souhaité.

FM : OFF—LV1—LV2—LV3—LV4

MW/LW (PO/GO) : OFF—LV1—LV2 La valeur la plus élevée permet la réception des seules stations très puissantes ; les autres valeurs autorisent la réception de stations moins puissantes. TA (attente de bulletins d’informations routières) 1 Appuyez sur M.C. pour mettre en service ou hors service l’attente d’un bulletin d’informations routières. AF (recherche des autres fréquences possibles) 1 Appuyez sur M.C. pour mettre la fonction AF en service ou hors service. NEWS (interruption pour réception d’un bulletin d’informations) 1 Appuyez sur M.C. pour mettre la fonction NEWS (bulletin d’informations) en service ou hors service.

Utilisation de l’appareil SEEK (réglage de la touche droite/gauche) Vous pouvez assigner une fonction aux touches droite et gauche de l’appareil. Sélectionnez MAN (accord manuel) pour effectuer un accord de fréquence manuellement ou sélectionnez PCH (canaux présélectionnés) pour changer de canal présélectionné. 1 Appuyez sur M.C. pour sélectionner MAN ou PCH. Périphérique de stockage USB Opérations de base Lecture de plages musicales sur un périphérique de stockage USB 1 Ouvrez le capot du port USB. 2 Branchez le périphérique de stockage USB en utilisant un câble USB. La lecture s’effectue automatiquement. Arrêt de la lecture de fichiers sur un périphérique de stockage USB 1 Vous pouvez débrancher le périphérique de stockage USB à tout moment. L’appareil arrête la lecture. Sélection d’un dossier 1 Appuyez sur 1/ ou 2/ . Sélection d’une plage 1 Appuyez sur c ou d. Avance ou retour rapide 1 Appuyez de manière prolongée sur c ou d. ! Lors de la lecture d’un disque d’audio compressé, aucun son n’est émis pendant l’avance ou le retour rapide. Retour au dossier racine 1 Appuyez sur BAND/ de façon prolongée. Changement de périphérique de mémoire de lecture Vous pouvez basculer entre les périphériques de mémoire sur les périphériques de stockage USB ayant plus d’un périphérique de mémoire compatible avec la norme Mass Storage Class pour effectuer la lecture. 1 Appuyez sur BAND/ . ! Vous pouvez basculer entre 32 différents périphériques de mémoire maximum. Remarque Débranchez les périphériques de stockage USB de l’appareil lorsque vous ne l’utilisez pas. Changement de l’affichage Sélection des informations textuelles souhaitées 1 Appuyez sur DISP pour parcourir les options disponibles :

! TRACK INFO (titre de la plage/nom de l’interprète/nom de l’album) ! FILE INFO (nom du fichier/nom du dossier) ! ELAPSED TIME (numéro de plage et temps de lecture) ! CLOCK (nom de la source et horloge) ! SPEANA (analyseur de spectre) Remarques ! Les informations textuelles TRACK INFO et FILE INFO changent automatiquement. ! Selon la version de iTunes utilisée pour enregistrer les fichiers MP3 sur les types de fichiers média, des informations textuelles incompatibles enregistrées dans le fichier audio peuvent ne pas s’afficher correctement. ! Les informations textuelles pouvant être modifiées dépendent du média. Sélection et lecture des fichiers/ plages à partir de la liste des noms 1 Appuyez sur pour passer en mode liste des noms de fichiers/plages. 2 Utilisez M.C. pour sélectionner le nom de fichier (ou nom de dossier) souhaité. Sélection d’un fichier ou d’un dossier 1 Tournez M.C. Lecture 1 Lorsqu’un fichier ou une plage est sélectionné(e), appuyez sur M.C. Affichage d’une liste des fichiers (ou des dossiers) dans le dossier sélectionné 1 Quand un dossier est sélectionné, appuyez sur M.C. Lecture d’une plage musicale dans le dossier sélectionné 1 Quand un dossier est sélectionné, appuyez de manière prolongée sur M.C. Section Utilisation de l’appareil Opérations à l’aide de touches spéciales Lecture des plages dans un ordre aléatoire pour activer ou désactiver 1 Appuyez sur 5/ la lecture aléatoire. Les plages d’une étendue de répétition sélectionnée sont lues dans un ordre aléatoire. ! Pour changer de plage musicale pendant une lecture aléatoire, appuyez sur d pour passer à la plage suivante. Appuyez sur c pour redémarrer la lecture de la plage en cours au début de la plage musicale. Pause de la lecture 1 Appuyez sur 4/PAUSE pour mettre en pause ou reprendre la lecture. Amélioration de l’audio compressé et restauration d’un son riche (sound retriever (correcteur de son compressé)) 1 Appuyez sur 3/S.Rtrv pour parcourir les options disponibles : 1—2—OFF (hors service) 1 est efficace pour les faibles taux de compression et 2 est efficace pour les taux de compression élevés. Réglages des fonctions 1 Appuyez sur M.C. pour afficher le menu principal. 2 Tournez M.C. pour changer l’option de menu et appuyez pour sélectionner FUNCTION. Une fois sélectionnée, la fonction ci-dessous peut être ajustée. S.RTRV (sound retriever) Améliore automatiquement l’audio compressé et restaure un son riche. 1 Appuyez sur M.C. pour sélectionner le réglage souhaité. Pour les détails, reportez-vous à cette page, Amélioration de l’audio compressé et restauration d’un son riche (sound retriever (correcteur de son compressé)). iPod Opérations de base Lecture de plages musicales sur un iPod 1 Ouvrez le capot du port USB. 2 Connecter un iPod au câble USB à l’aide d’un connecteur Dock iPod. La lecture s’effectue automatiquement. Sélection d’une plage musicale (d’un chapitre) 1 Appuyez sur c ou d. Sélection d’un album 1 Appuyez sur 1/ ou 2/ . Avance ou retour rapide 1 Appuyez de manière prolongée sur c ou d. Remarques ! L’iPod ne peut pas être mis en service ou hors service lorsque le mode de commande est réglé sur CONTROL AUDIO. ! Débranchez les écouteurs de l’iPod avant de le connecter à cet appareil. ! L’iPod sera mis hors service environ deux minutes après que le contact d’allumage est mis en position OFF (coupé). Changement de l’affichage Sélection des informations textuelles souhaitées 1 Appuyez sur DISP pour parcourir les options disponibles : CONTROL AUDIO/CONTROL iPod ! TRACK INFO (titre de la plage/nom de l’interprète/nom de l’album) ! ELAPSED TIME (numéro de plage et temps de lecture) ! CLOCK (nom de la source et horloge) ! SPEANA (analyseur de spectre) CONTROL APP ! CONTROL APP (APP MODE est affiché) ! CLOCK (nom de la source et horloge) ! SPEANA (analyseur de spectre) Remarque Les informations textuelles TRACK INFO changent automatiquement. Recherche d’une plage musicale 1 Appuyez sur pour passer au menu principal de la recherche par liste. 2 Utilisez M.C. pour sélectionner une catégorie/plage musicale.

Affichage d’une liste des plages musicales dans la catégorie sélectionnée 1 Quand une catégorie est sélectionnée, appuyez sur M.C. Lecture d’une plage musicale dans la catégorie sélectionnée 1 Quand une catégorie est sélectionnée, appuyez sur M.C. de façon prolongée. Français Sélection d’une étendue de répétition de lecture 1 Appuyez sur 6/ pour parcourir les options disponibles : ! ALL – Répétition de tous les fichiers ! ONE – Répétition du fichier en cours de lecture ! FLD – Répétition du dossier en cours de lecture Utilisation de l’appareil Recherche par ordre alphabétique dans la liste 1 Lorsque la liste de la catégorie sélectionnée pour activer le mode s’affiche, appuyez sur de recherche par ordre alphabétique. ! Vous pouvez également passer en mode de recherche par ordre alphabétique en tournant M.C. deux fois. 2 Tournez M.C. pour sélectionner une lettre. 3 Appuyez sur M.C. pour afficher la liste alphabétique. ! Pour annuler la recherche, appuyez sur /DIMMER. Remarques ! Vous pouvez lire les listes de lecture crées à l’aide de l’application PC (MusicSphere). L’application sera disponible sur notre site web. ! Les listes de lecture créées à l’aide de l’application PC (MusicSphere) sont affichées sous forme abrégée. Modification du nom d’une plage musicale/catégorie 1 Tournez M.C. Listes de lecture—interprètes—albums—plages musicales—podcasts—genres—compositeurs—livres audio Lecture 1 Quand une plage musicale est sélectionnée, appuyez sur M.C.

Section Utilisation de l’appareil

Opérations à l’aide de touches spéciales Sélection d’une étendue de répétition de lecture 1 Appuyez sur 6/ pour parcourir les options disponibles : ! ONE – Répétition de la plage musicale en cours de lecture ! ALL – Répétition de toutes les plages musicales de la liste sélectionnée ! Lorsque le mode de commande est défini sur CONTROL iPod/CONTROL APP, l’étendue de répétition de lecture reste identique à celle définie pour l’iPod connecté. Sélection d’une plage de lecture aléatoire (shuffle) pour parcourir les options 1 Appuyez sur 5/ disponibles : ! SNG – Lecture des plages musicales dans un ordre aléatoire à l’intérieur de la liste sélectionnée. ! ALB – Lecture dans l’ordre de plages musicales à partir d’un album sélectionné au hasard. ! OFF – Pas de lecture dans un ordre aléatoire. Lecture de toutes les plages musicales dans un ordre aléatoire (lecture aléatoire de toutes les plages) pour 1 Appuyez de façon prolongée sur 5/ mettre en service la fonction de lecture aléatoire de toutes les plages. ! Pour mettre hors service la lecture aléatoire de toutes les plages, sélectionnez OFF pour la lecture aléatoire. Pour les détails, reportez-vous à cette page, Sélection d’une plage de lecture aléatoire (shuffle). Utilisation de l’appareil Pause de la lecture 1 Appuyez sur 4/PAUSE pour mettre en pause ou reprendre la lecture. Amélioration de l’audio compressé et restauration d’un son riche (sound retriever (correcteur de son compressé)) 1 Appuyez sur 3/S.Rtrv pour parcourir les options disponibles : 1—2—OFF (hors service) 1 est efficace pour les faibles taux de compression et 2 est efficace pour les taux de compression élevés. Lecture de plages musicales liées à la plage musicale en cours de lecture Vous pouvez lire des plages musicales dans les listes suivantes.

• Liste d’albums de l’interprète en cours de lecture
• Liste de plages musicales de l’album en cours de lecture
• Liste d’albums du genre en cours de lecture 1 Appuyez de façon prolongée sur activer le mode de lecture en liaison. pour 2 Tournez M.C. pour changer le mode, appuyez pour sélectionner. ! ARTIST – Lit un album de l’interprète en cours de lecture. ! ALBUM – Lit une plage musicale de l’album en cours de lecture. ! GENRE – Lit un album du genre en cours de lecture. La plage musicale/l’album sélectionné sera lu après la lecture de la plage musicale en cours.

Remarques ! La plage musicale/l’album sélectionné peut être annulé si vous utilisez d’autres fonctions que la fonction de recherche de liaison (retour rapide et avance rapide, par exemple). ! En fonction de la plage musicale sélectionnée pour la lecture, la fin de la plage en cours de lecture et le début de la plage musicale/de l’album sélectionné peuvent être tronqués. Utilisation de la fonction iPod de cet appareil à partir de votre iPod La fonction iPod de cet appareil peut être utilisée à partir d’un iPod connecté. Si vous passez en mode APP, l’audio des applications de votre iPod peut être émis depuis les haut-parleurs de votre véhicule. CONTROL iPod n’est pas compatible avec les modèles d’iPod suivants. ! iPod nano 1ère génération ! iPod avec vidéo CONTROL APP est compatible avec les modèles d’iPod suivants. ! iPod touch 4ème génération ! iPod touch 3ème génération ! iPod touch 2ème génération ! iPod touch 1ère génération ! iPhone 4S ! iPhone 4 ! iPhone 3GS ! iPhone 3G ! iPhone % Appuyez sur BAND/ mode de commande. pour changer le ! CONTROL iPod – La fonction iPod de cet appareil peut être utilisée à partir de l’iPod connecté. ! CONTROL APP – La fonction iPod de cet appareil peut être utilisée à partir de l’iPod connecté. L’appareil lit l’audio des applications de votre iPod. ! CONTROL AUDIO – La fonction iPod de cet appareil peut être utilisée à partir de cet appareil. Seulement pour MVH-150UI Vous pouvez également changer le mode de commande en appuyant sur iPod. Remarques ! Régler le mode de commande sur CONTROL iPod/CONTROL APP met en pause la lecture d’une plage musicale. Utilisez l’iPod pour reprendre la lecture. ! Les opérations suivantes sont toujours accessibles à partir de l’appareil même si le mode de commande est réglé sur CONTROL iPod/CONTROL APP. — Pause — Avance/retour rapide — Sélection d’une plage musicale (d’un chapitre) ! Le volume ne peut être réglé qu’à partir de cet appareil. Réglages des fonctions 1 Appuyez sur M.C. pour afficher le menu principal. 2 Tournez M.C. pour changer l’option de menu et appuyez pour sélectionner FUNCTION. 3 Tournez M.C. pour sélectionner la fonction. Une fois sélectionnées, les fonctions suivantes peuvent être ajustées. ! AUDIO BOOK n’est pas disponible lorsque CONTROL iPod/CONTROL APP est sélectionné en mode de commande. Pour les détails, reportez-vous à cette page, Utilisation de la fonction iPod de cet appareil à partir de votre iPod. Section Utilisation de l’appareil AUDIO BOOK (vitesse du livre audio) S.RTRV (sound retriever) Améliore automatiquement l’audio compressé et restaure un son riche. 1 Appuyez sur M.C. pour sélectionner le réglage souhaité. Pour les détails, reportez-vous à la page précédente, Amélioration de l’audio compressé et restauration d’un son riche (sound retriever (correcteur de son compressé)). ! Lorsque vous effectuez cette opération, assurez-vous de garer votre véhicule dans un endroit sûr et de mettre le frein à main. Réglage pour la téléphonie mains libres Avant de pouvoir utiliser la fonction téléphonie mains libres, vous devez préparer l’appareil pour une utilisation avec votre téléphone cellulaire. 1 Connexion Utilisez le menu de connexion du téléphone Bluetooth. Reportez-vous à cette page, Utilisation du menu de connexion. 2 Réglages des fonctions Utilisez le menu des fonctions du téléphone Bluetooth. Reportez-vous à la page suivante, Utilisation du menu du téléphone. Exécution d’un appel 1 Reportez-vous à la page suivante, Utilisation du menu du téléphone. Seulement pour MVH-350BT Réponse à un appel entrant 1 Lors de la réception d’un appel, appuyez sur

Important ! Comme cet appareil est en attente d’une connexion avec votre téléphone cellulaire via la technologie sans fil Bluetooth, son utilisation avec le moteur arrêté peut décharger la batterie. ! Les opérations peuvent différer selon le type de téléphone cellulaire. ! Les opérations avancées qui requièrent votre attention, telles que composer des numéros sur le moniteur, utiliser l’annuaire, etc. sont interdites pendant que vous conduisez. Garez correctement votre voiture lorsque vous utilisez ces opérations avancées. Fin d’un appel 1 Appuyez sur

Rejet d’un appel entrant 1 Lors de la réception d’un appel, appuyez de façon prolongée sur Réponse à un appel en attente 1 Lors de la réception d’un appel, appuyez sur Commutation entre les appelants en attente 1 Appuyez sur M.C. Annulation des appels en attente 1 Appuyez de façon prolongée sur Mise en ou hors service du mode privé 1 Appuyez sur BAND/ pendant que vous parlez au téléphone. Remarques ! Si le mode privé est sélectionné sur le téléphone cellulaire, la téléphonie mains libres peut ne pas être disponible. ! La durée estimée de l’appel est affichée (elle peut différer légèrement de la durée réelle de l’appel). Enregistrement et rappel de numéros de téléphone Opérations de base Utilisation de la technologie sans fil Bluetooth Utilisation du téléphone Bluetooth Réglage du volume d’écoute du destinataire 1 Appuyez sur c ou d pendant que vous parlez au téléphone. ! Quand le mode privé est sélectionné, cette fonction n’est pas disponible.

1 Si vous trouvez un numéro de téléphone que vous souhaitez enregistrer en mémoire, appuyez de façon prolongée sur l’une des touches de présélection (1/ à 6/ ) pour l’enregistrer sur la touche de présélection appropriée. Les fonctions ci-dessous peuvent être utilisées pour enregistrer des numéros de téléphone en mémoire. Pour les détails, reportez-vous à la page suivante, Utilisation du menu du téléphone.

MISSED (historique des appels manqués) DIALLED (historique des appels effectués) RECEIVED (historique des appels reçus) PHONE BOOK (annuaire) 2 Appuyez sur l’une des touches de présélection (1/ à 6/ ) pour rappeler le numéro de téléphone souhaité. 3 Appuyez sur M.C. pour effectuer un appel.

Changement de l’affichage Sélection des informations textuelles souhaitées Vous pouvez changer l’affichage pendant un appel téléphonique. 1 Appuyez sur DISP pour parcourir les options disponibles : ! Durée de l’appel ! Nom du destinataire ! Numéro du destinataire Français 1 Appuyez sur M.C. pour afficher le mode de réglage. 2 Tournez M.C. pour choisir le réglage désiré. ! FASTER – Lecture plus rapide que la vitesse normale ! NORMAL – Lecture à la vitesse normale ! SLOWER – Lecture plus lente que la vitesse normale Utilisation de l’appareil Utilisation de la reconnaissance vocale Cette fonction peut être utilisée sur un iPod doté de la reconnaissance vocale et connecté via Bluetooth à la source définie sur iPod ou BT AUDIO. % Appuyez de façon prolongée sur M.C. pour passer en mode de reconnaissance vocale. Les commandes disponibles avec cet appareil sont répertoriées ci-dessous. ! Lecture d’une plage musicale ! Exécution d’un appel Remarque Pour plus de détails sur les fonctions de reconnaissance vocale, consultez le mode d’emploi de l’iPod utilisé. Utilisation du menu de connexion Important ! Lorsque vous effectuez cette opération, assurez-vous de garer votre véhicule dans un endroit sûr et de mettre le frein à main. ! Les périphériques connectés peuvent ne pas fonctionner correctement si plusieurs périphériques Bluetooth sont connectés simultanément (un téléphone et un lecteur audio connectés simultanément par exemple).

Section Utilisation de l’appareil

1 Appuyez de façon prolongée sur pour afficher le menu de connexion. # Vous ne pouvez pas effectuer cette étape pendant un appel téléphonique. 2 Tournez M.C. pour sélectionner la fonction. Une fois sélectionnées, les fonctions suivantes peuvent être ajustées. DEVICELIST (connexion ou déconnexion d’un périphérique de la liste des périphériques) ! Quand aucun périphérique n’est sélectionné dans la liste des périphériques, la fonction n’est pas disponible. 1 Appuyez sur M.C. pour afficher le mode de réglage. 2 Tournez M.C. pour sélectionner le nom de l’appareil que vous voulez connecter/déconnecter. ! Appuyez de façon prolongée sur M.C. pour changer l’adresse de l’appareil Bluetooth et le nom d’appareil. 3 Appuyez sur M.C. pour connecter/déconnecter l’appareil sélectionné. Si la connexion est établie, * s’affiche sur le nom d’appareil. DEL DEVICE (suppression d’un périphérique de la liste des périphériques) Utilisation de l’appareil ! Quand aucun périphérique n’est sélectionné dans la liste des périphériques, la fonction n’est pas disponible. 1 Appuyez sur M.C. pour afficher le mode de réglage. 2 Tournez M.C. pour sélectionner le nom de l’appareil que vous voulez supprimer. ! Appuyez de façon prolongée sur M.C. pour changer l’adresse de l’appareil Bluetooth et le nom d’appareil. 3 Appuyez sur M.C. pour afficher DELETE YES. 4 Appuyez sur M.C. pour supprimer des informations sur un appareil de la liste des périphériques. ! Ne coupez pas le moteur pendant l’utilisation de cette fonction. ADD DEVICE (connexion d’un nouveau périphérique) 1 Appuyez sur M.C. pour commencer la recherche. ! Pour annuler, appuyez sur M.C. pendant la recherche. ! Si l’appareil ne trouve aucun téléphone cellulaire disponible, NOT FOUND est affiché. 2 Tournez M.C. pour sélectionner un téléphone de la liste. ! Si le téléphone souhaité n’est pas affiché, sélectionnez RE-SEARCH. ! Appuyez de façon prolongée sur M.C. pour changer l’adresse de l’appareil Bluetooth et le nom d’appareil. 3 Appuyez sur M.C. pour connecter le téléphone sélectionné. ! Pour terminer la connexion, vérifiez le nom de l’appareil (Pioneer BT Unit) et entrez le code PIN sur votre appareil. ! Par défaut, le code PIN est fixé à 0000. Vous pouvez changer ce code. ! Le nombre de 6 chiffres s’affiche sur l’écran de l’appareil. Une fois la connexion établie, ce nombre disparaît. ! Si vous ne parvenez pas à exécuter la connexion à l’aide de cet appareil, utilisez le périphérique à connecter à l’appareil. ! Si trois appareils sont déjà appairés, DEVICEFULL s’affiche et il est impossible de réaliser cette opération. Dans ce cas, supprimez d’abord un appareil appairé. A. CONN (connexion automatique à un appareil Bluetooth) 1 Appuyez sur M.C. pour activer ou désactiver la connexion automatique. VISIBLE (réglage de la visibilité de cet appareil) Pour vérifier la disponibilité de cet appareil à partir d’autres appareils, la visibilité Bluetooth de cet appareil peut être activée. 1 Appuyez M.C. pour activer ou désactiver la visibilité de cet appareil.

PIN CODE (saisie du code PIN) Pour connecter votre périphérique à cet appareil via la technologie sans fil Bluetooth, vous devez entrer un code PIN sur votre périphérique pour vérifier la connexion. Le code par défaut est 0000, mais vous pouvez le modifier en utilisant cette fonction. 1 Appuyez sur M.C. pour afficher le mode de réglage. 2 Tournez M.C. pour sélectionner un numéro. 3 Appuyez sur M.C. pour placer le curseur sur la position suivante. 4 Après avoir saisi le code PIN, appuyez de façon prolongée sur M.C. ! Une fois la saisie effectuée, appuyer sur M. C. vous ramène à l’écran de saisie du code PIN, et vous pouvez changer le code PIN. DEV. INFO (affichage de l’adresse de l’appareil Bluetooth) 1 Appuyez sur M.C. pour afficher le mode de réglage. 2 Tournez M.C. pour afficher les informations sur l’appareil. Nom de l’appareil—Adresse du périphérique Bluetooth Utilisation du menu du téléphone Important Lorsque vous effectuez cette opération, assurezvous de garer votre véhicule dans un endroit sûr et de mettre le frein à main. 1 Appuyez sur du téléphone. pour afficher le menu # Lorsque PW SAVE est activé, vous ne pouvez pas afficher le menu du téléphone. Pour des détails sur les réglages, reportez-vous à la page 34, PW SAVE (économie d’énergie). Section Utilisation de l’appareil 2 Tournez M.C. pour sélectionner la fonction. Une fois sélectionnées, les fonctions suivantes peuvent être ajustées. 1 Appuyez sur M.C. pour afficher la liste des numéros de téléphone. 2 Tournez M.C. pour sélectionner un nom ou un numéro de téléphone. 3 Appuyez sur M.C. pour effectuer un appel. PHONE BOOK (annuaire) ! L’annuaire de votre téléphone cellulaire sera transféré automatiquement lorsque le téléphone est connecté à cet appareil. ! En fonction du téléphone cellulaire, l’annuaire risque de ne pas être transféré automatiquement. Dans ce cas, utilisez votre téléphone cellulaire pour transférer l’annuaire. La visibilité de cet appareil doit être activée. Reportez-vous à la page précédente, VISIBLE (réglage de la visibilité de cet appareil). 1 Appuyez sur M.C. pour afficher SEARCH (liste alphabétique). 2 Poussez M.C. pour sélectionner la première lettre du nom que vous recherchez. ! Appuyez sur M.C. de façon prolongée pour choisir le type des caractères à utiliser. TOP (alphabet)–ΟΛΑ (alphabet grec)–ВСЕ (alphabet cyrillique) 3 Appuyez sur M.C. pour afficher une liste de noms enregistré. 4 Tournez M.C. pour sélectionner le nom que vous recherchez. 5 Appuyez sur M.C. pour afficher la liste des numéros de téléphone. 6 Tournez M.C. pour sélectionner le numéro de téléphone à appeler. 7 Appuyez sur M.C. pour effectuer un appel. PRESET 1-6 (numéros de téléphone présélectionnés) 1 Appuyez sur M.C. pour afficher le mode de réglage. 2 Tournez M.C. pour choisir le numéro de présélection désiré. 3 Appuyez sur M.C. pour effectuer un appel. ! Vous pouvez également utiliser les touches pour rappeler de présélection 1/ à 6/ un numéro de téléphone présélectionné. Pour plus de détails sur l’enregistrement des numéros de téléphone, reportez-vous à la page 29, Enregistrement et rappel de numéros de téléphone. PHONE FUNC (fonction téléphone) Vous pouvez régler A. ANSR, R.TONE et PB INVT à partir de ce menu. Pour les détails, reportez-vous à cette page, Fonction et utilisation. Fonction et utilisation 1 Affichez PHONE FUNC. Reportez-vous à cette page, PHONE FUNC (fonction téléphone). 2 Appuyez sur M.C. pour afficher le menu des fonctions. 3 Tournez M.C. pour sélectionner la fonction. Une fois sélectionnées, les fonctions suivantes peuvent être ajustées. A. ANSR (réponse automatique) 1 Appuyez sur M.C. pour activer ou désactiver la réponse automatique. R.TONE (sélection de la sonnerie) 1 Appuyez sur M.C. pour activer ou désactiver la sonnerie. PB INVT (affichage des noms de l’annuaire) 1 Appuyez sur M.C. pour inverser l’ordre des noms dans l’annuaire. Audio Bluetooth Important ! Selon le lecteur audio Bluetooth connecté à cet appareil, les opérations disponibles sont limitées aux deux niveaux suivants : — Profil A2DP (Advanced Audio Distribution Profile) : Vous pouvez seulement écouter des plages musicales sur votre lecteur audio. Vous ne pouvez pas utiliser la connexion A2DP lorsque iPod est sélectionné comme source. — Profil AVRCP (Audio/Video Remote Control Profile) : Vous pouvez écouter, interrompre la lecture, sélectionner des plages musicales, etc. ! Comme il existe un certain nombre de lecteurs audio Bluetooth disponibles sur le marché, les opérations disponibles varient sensiblement. Lorsque vous utilisez votre lecteur avec cet appareil, référez-vous au mode d’emploi livré avec votre lecteur audio Bluetooth ainsi qu’au présent mode d’emploi. ! Le signal provenant de votre téléphone cellulaire pouvant occasionner des interférences, évitez de l’utiliser lorsque vous écoutez des plages musicales sur votre lecteur audio Bluetooth. ! Lorsque vous passez un appel avec le téléphone cellulaire connecté à cet appareil via la technologie sans fil Bluetooth, le son du lecteur audio Bluetooth connecté à cet appareil est coupé. ! Lors de l’utilisation du lecteur audio Bluetooth, vous ne pouvez pas vous connecter automatiquement à un téléphone Bluetooth.

! La lecture continue même si vous basculez de votre lecteur audio Bluetooth vers une autre source pendant l’écoute d’une plage musicale. ! Selon le type de lecteur audio Bluetooth connecté à cet appareil, l’affichage des opérations et informations de certaines fonctions peut ne pas être disponible. Réglage de l’audio Bluetooth Avant de pouvoir utiliser la fonction audio Bluetooth, vous devez régler l’appareil pour utiliser votre lecteur audio Bluetooth. Ceci implique d’établir une connexion sans fil Bluetooth entre l’appareil et votre lecteur audio Bluetooth et d’appairer votre lecteur audio Bluetooth avec cet appareil. Français MISSED (historique des appels manqués) DIALLED (historique des appels effectués) RECEIVED (historique des appels reçus) Utilisation de l’appareil 1 Connexion Utilisez le menu de connexion du téléphone Bluetooth. Reportez-vous à la page 29, Utilisation du menu de connexion. Opérations de base Avance ou retour rapide 1 Appuyez de manière prolongée sur c ou d. Sélection d’une plage 1 Appuyez sur c ou d. Démarrage de la lecture 1 Appuyez sur BAND/ .

Section Utilisation de l’appareil

Changement de l’affichage Sélection des informations textuelles souhaitées 1 Appuyez sur DISP pour parcourir les options disponibles : ! DEVICE INFO (nom de l’appareil) ! TRACK INFO (titre de la plage/nom de l’interprète/nom de l’album) ! ELAPSED TIME (numéro de plage et temps de lecture) ! CLOCK (nom de la source et horloge) ! SPEANA (analyseur de spectre) Remarques ! Les informations textuelles TRACK INFO changent automatiquement. ! Les informations textuelles peuvent être différentes en fonction de l’appareil sélectionné. Opérations à l’aide de touches spéciales Sélection d’une étendue de répétition de lecture 1 Appuyez sur 6/ pour sélectionner une ou toutes les étendues de répétition de lecture. ! Cette fonction peut ne pas être disponible en fonction du type de lecteur audio Bluetooth connecté. ! L’étendue de répétition de lecture varie en fonction du lecteur audio Bluetooth utilisé. Lecture des plages dans un ordre aléatoire pour activer ou désactiver 1 Appuyez sur 5/ la lecture aléatoire. ! La plage de lecture aléatoire varie en fonction du lecteur audio Bluetooth utilisé.

Utilisation de l’appareil Pause de la lecture 1 Appuyez sur 4/PAUSE pour mettre en pause ou reprendre la lecture. Amélioration de l’audio compressé et restauration d’un son riche (sound retriever (correcteur de son compressé)) 1 Appuyez sur 3/S.Rtrv pour parcourir les options disponibles : 1—2—OFF (hors service) 1 est efficace pour les faibles taux de compression et 2 est efficace pour les taux de compression élevés. Réglages des fonctions 1 Appuyez sur M.C. pour afficher le menu principal. 2 Tournez M.C. pour changer l’option de menu et appuyez pour sélectionner FUNCTION. 3 Tournez M.C. pour sélectionner la fonction. Une fois sélectionnées, les fonctions suivantes peuvent être ajustées. PLAY (lecture) 1 Appuyez sur M.C. pour commencer la lecture. STOP (arrêt) 1 Appuyez sur M.C. pour arrêter la lecture. S.RTRV (sound retriever) FADER (réglage de l’équilibre avant-arrière) Améliore automatiquement l’audio compressé et restaure un son riche. 1 Appuyez sur M.C. pour sélectionner le réglage souhaité. Pour les détails, reportez-vous à cette page, Amélioration de l’audio compressé et restauration d’un son riche (sound retriever (correcteur de son compressé)). 1 Appuyez sur M.C. pour afficher le mode de réglage. 2 Tournez M.C. pour régler l’équilibre sonore entre les haut-parleurs avant et arrière. Réglages sonores 1 Appuyez sur M.C. pour afficher le menu principal. 2 Tournez M.C. pour changer l’option de menu et appuyez pour sélectionner AUDIO. 3 Tournez M.C. pour sélectionner la fonction audio. Une fois sélectionnées, les fonctions audio suivantes peuvent être ajustées. ! FADER n’est pas disponible lorsque SUB.W/SUB.W est sélectionné dans SP-P/O MODE. Pour les détails, reportez-vous à la page 34, SP-P/O MODE (réglage de la sortie arrière et du préamp). ! SUB.W, SUB.W CTRL et HPF SETTING ne sont pas disponibles lorsque REAR/REAR est sélectionné dans SP-P/O MODE. Pour les détails, reportez-vous à la page 34, SP-P/O MODE (réglage de la sortie arrière et du préamp). ! SUB.W CTRL et HPF SETTING ne sont pas disponibles lorsque SUB.W est sélectionné dans OFF. Pour les détails, reportez-vous à la page suivante, SUB.W (réglage en service/ hors service du haut-parleur d’extrêmes graves). BALANCE (réglage d’équilibre sonore) 1 Appuyez sur M.C. pour afficher le mode de réglage. 2 Tournez M.C. pour régler l’équilibre sonore entre les haut-parleurs gauche/droite. EQ SETTING (rappel de l’égaliseur) 1 Appuyez sur M.C. pour afficher le mode de réglage. 2 Tournez M.C. pour sélectionner l’égaliseur. POWERFUL—NATURAL—VOCAL—CUSTOM1—CUSTOM2—FLAT—SUPER BASS La bande et le niveau de l’égalisateur peuvent être personnalisés lorsque CUSTOM1 ou CUSTOM2 est sélectionné. Si CUSTOM1 ou CUSTOM2 est sélectionné, suivez les procédures décrites ci-dessous. Si d’autres options sont sélectionnées, appuyez sur M.C. pour revenir à l’affichage précédent. ! CUSTOM1 peut être réglé séparément pour chaque source. Toutefois, USB et iPod sont automatiquement définis sur le même réglage. ! CUSTOM2 est un réglage partagé et commun à toutes les sources. 3 Appuyez sur M.C. pour afficher le mode de réglage. 4 Appuyez sur M.C. pour parcourir les options disponibles : Bande de l’égaliseur—Niveau de l’égaliseur 5 Tournez M.C. pour sélectionner le réglage souhaité. Bande de l’égaliseur : 80HZ—250HZ—800HZ —2.5KHZ—8KHZ Niveau de l’égaliseur : +6 à –6 Section Utilisation de l’appareil LOUDNESS (correction physiologique) SUB.W (réglage en service/hors service du hautparleur d’extrêmes graves) Cet appareil est équipé d’une sortie haut-parleur d’extrêmes graves qui peut être mise en service ou hors service. 1 Appuyez sur M.C. pour sélectionner le réglage souhaité. NOR (phase normale) — REV (phase inversée) — OFF (haut-parleur d’extrêmes graves désactivé) SUB.W CTRL (réglage du haut-parleur d’extrêmes graves) Seules les fréquences inférieures à celles de la plage sélectionnée sont produites par le haut-parleur d’extrêmes graves. 1 Appuyez sur M.C. pour afficher le mode de réglage. 2 Appuyez sur M.C. pour parcourir les options disponibles : Fréquence de coupure—Niveau de sortie—Niveau de pente Les débits pouvant être réglés clignotent. 3 Tournez M.C. pour sélectionner le réglage souhaité. Fréquence de coupure : 50HZ—63HZ—80HZ —100HZ—125HZ—160HZ—200HZ Niveau de sortie : –24 à +6 Niveau de pente : –6— –12 BASS BOOST (accentuation des graves) 1 Appuyez sur M.C. pour afficher le mode de réglage. 2 Tournez M.C. pour sélectionner le niveau désiré. 0 à +6 sont les valeurs affichées tandis que le niveau augmente ou diminue. HPF SETTING (réglage du filtre passe-haut) Quand vous ne voulez pas que les sons graves de la gamme de fréquence de la sortie haut-parleur d’extrêmes graves soient émis par les haut-parleurs avant ou arrière, mettez le filtre passe-haut (HPF) en service. Seules les fréquences supérieures à celles de la plage sélectionnée sont émises par les haut-parleurs avant ou arrière. 1 Appuyez sur M.C. pour afficher le mode de réglage. 2 Appuyez sur M.C. pour parcourir les options disponibles : Fréquence de coupure—Niveau de pente 3 Tournez M.C. pour sélectionner le réglage souhaité. Fréquence de coupure : OFF—50HZ—63HZ— 80HZ—100HZ—125HZ—160HZ—200HZ Niveau de pente : –6— –12 SLA (réglage du niveau de la source) La fonction SLA (réglage du niveau de la source) permet d’ajuster les niveaux sonores de chaque source afin d’éviter que ne se produisent de fortes variations d’amplitude sonore lorsque vous passez d’une source à l’autre. ! Les réglages sont basés sur le niveau du volume FM qui lui, demeure inchangé. ! Le niveau du volume MW/LW (PO/GO) peut également être réglé avec cette fonction. ! Si FM a été choisie comme source, vous ne pouvez pas afficher la fonction SLA. ! USB et iPod sont automatiquement définis sur le même réglage. 1 Appuyez sur M.C. pour afficher le mode de réglage. 2 Tournez M.C. pour régler le volume de la source. Plage de réglage : +4 à –4

3 Tournez M.C. pour sélectionner la fonction du menu système. Une fois sélectionnées, les fonctions du menu système suivantes peuvent être ajustées. ! MUTE MODE n’est pas disponible pour MVH-350BT. ! BT AUDIO, BT MEM CLEAR et BT VERSION ne sont pas disponible pour MVH-150UI. LANGUAGE (multilingue) Cet appareil peut afficher les informations textuelles d’un fichier audio compressé même si elles sont incorporées en anglais ou en russe. ! Si la langue incorporée et la langue sélectionnée sont différentes, les informations textuelles peuvent ne pas s’afficher correctement. ! Certains caractères peuvent ne pas s’afficher correctement. 1 Tournez M.C. pour sélectionner le réglage souhaité. ENG (Anglais)—РУС (Russe) Menu système CLOCK SET (réglage de l’horloge) Important La fonction PW SAVE (économie d’énergie) est annulée si la batterie du véhicule est déconnectée et devra être réactivée une fois la batterie reconnectée. Quand PW SAVE est hors service, il est possible que selon la méthode de connexion utilisée l’appareil continue à consommer du courant de la batterie si le commutateur de contact de votre véhicule ne possède pas de position ACC (accessoire). 1 Appuyez sur M.C. pour afficher le mode de réglage. 2 Appuyez sur M.C. pour sélectionner le segment de l’affichage de l’horloge que vous souhaitez régler. Heure—Minute 3 Tournez M.C. pour régler l’horloge. 1 Appuyez sur M.C. pour afficher le menu principal. 2 Tournez M.C. pour changer l’option de menu et appuyez pour sélectionner SYSTEM. Français La correction physiologique a pour objet d’accentuer les hautes et les basses fréquences à bas niveaux d’écoute. 1 Appuyez sur M.C. pour sélectionner le réglage souhaité. OFF (hors service)—LOW (faible)—MID (moyen)—HI (élevé) Utilisation de l’appareil 12H/24H (notation temporelle) 1 Appuyez sur M.C. pour sélectionner le réglage souhaité. 12H (horloge 12 heures)—24H (horloge 24 heures) AUTO PI (recherche automatique PI)

Section Utilisation de l’appareil

L’appareil peut rechercher automatiquement une autre station avec le même type de programme, y compris si l’accord a été obtenu par le rappel d’une fréquence en mémoire. 1 Appuyez sur M.C. pour mettre en service ou hors service la recherche automatique PI. AUX (entrée auxiliaire) Activez ce réglage lorsque vous utilisez un appareil auxiliaire connecté à cet appareil. 1 Appuyez sur M.C. pour mettre AUX en service ou hors service. MUTE MODE (mode sourdine) Le son émis par l’appareil est automatiquement coupé ou atténué quand un signal en provenance d’un équipement possédant la fonction silencieux est reçu. 1 Appuyez sur M.C. pour afficher le mode de réglage. 2 Tournez M.C. pour sélectionner le réglage souhaité. Vous pouvez sélectionner l’une des options de la liste suivante : ! MUTE – Silencieux ! 20dB ATT – Atténuation (20dB ATT a un effet plus fort que 10dB ATT) ! 10dB ATT – Atténuation BT AUDIO (activation audio Bluetooth) Pour utiliser un lecteur audio Bluetooth, vous devez activer la source BT AUDIO. 1 Appuyez sur M.C. pour mettre la source BT AUDIO en service ou hors service. PW SAVE (économie d’énergie) Activer cette fonction vous permet de réduire la consommation de la batterie. ! La mise en service de la source est la seule opération permise quand cette fonction est en service. 1 Appuyez sur M.C. pour mettre l’économie d’énergie en service ou hors service.

Utilisation de l’appareil BT MEM CLEAR (suppression des données du périphérique Bluetooth enregistrées sur cet appareil) Les données du périphérique Bluetooth enregistrées sur cet appareil peuvent être supprimées. Pour protéger vos informations personnelles, nous vous recommandons de supprimer ces données avant de transmettre cet appareil à d’autres personnes. Dans ce cas, les types de données suivants sur cet appareil seront supprimés. ! Annuaire ! Historique des appels ! Numéro de présélection ! Code PIN ! Affectation d’enregistrement ! Informations sur le téléphone Bluetooth connecté 1 Appuyez sur M.C. pour afficher l’écran de confirmation. YES s’affiche. L’effacement de la mémoire est maintenant en attente. Si vous ne souhaitez pas supprimer les données du périphérique Bluetooth enregistrées sur cet appareil, tournez M.C. pour afficher CANCEL et appuyez à nouveau pour sélectionner. 2 Appuyez sur M.C. pour effacer la mémoire. CLEARED est affiché et les données du périphérique Bluetooth sont supprimées. ! Ne coupez pas le moteur pendant l’utilisation de cette fonction. BT VERSION (affichage de la version Bluetooth) Vous pouvez afficher les versions du système de cet appareil et du module Bluetooth. 1 Appuyez sur M.C. pour afficher les informations. Mise en service ou hors service de l’atténuateur de luminosité Vous pouvez régler la luminosité d’éclairage. 1 Appuyez sur M.C. pour afficher le menu principal. 2 Tournez M.C. pour afficher ILLUMI, puis appuyez pour sélectionner. 3 Appuyez sur M.C. pour sélectionner le réglage souhaité. OFF (hors service)—ON (en service) ! Vous pouvez également changer le réglage de l’atténuateur de luminosité en appuyant de façon prolongée sur /DIMMER. Menu initial 1 Maintenez la pression sur SRC/OFF jusqu’à ce que l’appareil soit mis hors tension. 2 Appuyez de façon prolongée sur SRC/ OFF jusqu’à ce que le menu principal apparaisse sur l’afficheur. 3 Tournez M.C. pour changer l’option de menu et appuyez pour sélectionner INITIAL. 4 Tournez M.C. pour sélectionner la fonction du menu initial. Une fois sélectionnées, les fonctions du menu initial suivantes peuvent être ajustées. ! S/W UPDATE n’est pas disponible pour MVH-150UI. FM STEP (incrément d’accord FM) Normalement, l’incrément d’accord FM employé par l’accord automatique est 50 kHz. Quand la fonction AF ou TA est en service, l’incrément d’accord passe automatiquement à 100 kHz. Il peut être préférable de régler l’incrément d’accord à 50 kHz quand la fonction AF est en service. ! Pendant l’accord manuel, l’incrément d’accord est maintenu à 50 kHz. 1 Appuyez sur M.C. pour choisir l’incrément d’accord FM. 50 (50 kHz)—100 (100 kHz) SP-P/O MODE (réglage de la sortie arrière et du préamp) Section Utilisation de l’appareil S/W UPDATE (mise à jour du logiciel) Cette fonction est utilisée pour effectuer une mise à jour de cet appareil avec le logiciel Bluetooth le plus récent. Pour plus de détails sur le logiciel Bluetooth et la mise à jour, consultez notre site Web. ! Ne mettez jamais l’appareil hors service lors de la mise à jour du logiciel Bluetooth. 1 Appuyez sur M.C. pour afficher le mode de transfert des données. Suivez les instructions à l’écran pour finir la mise à jour du logiciel Bluetooth. Menu système 1 Maintenez la pression sur SRC/OFF jusqu’à ce que l’appareil soit mis hors tension. 2 Appuyez de façon prolongée sur SRC/ OFF jusqu’à ce que le menu principal apparaisse sur l’afficheur. 3 Tournez M.C. pour changer l’option de menu et appuyez pour sélectionner SYSTEM. 4 Tournez M.C. pour sélectionner la fonction du menu système. Une fois sélectionnées, les fonctions du menu système suivantes peuvent être ajustées. Pour les détails, reportez-vous à la page 33, Menu système.

Remarque Vous ne pouvez pas sélectionner AUX à moins que le réglage auxiliaire soit activé. Pour plus de détails, reportez-vous à la page précédente, AUX (entrée auxiliaire). Changement de l’affichage Français La sortie des bornes du haut-parleur arrière et la sortie RCA de cet appareil peuvent être utilisées pour connecter un haut-parleur pleine gamme ou un haut-parleur d’extrêmes graves. Sélectionnez l’option appropriée à votre connexion. 1 Appuyez sur M.C. pour afficher le mode de réglage. 2 Tournez M.C. pour sélectionner le réglage souhaité. Vous pouvez sélectionner l’une des options de la liste suivante : ! REAR/SUB.W – Sélectionnez cette option lorsqu’un haut-parleur pleine gamme est connecté aux bornes du haut-parleur arrière et qu’un haut-parleur d’extrêmes graves est connecté à la sortie RCA. ! SUB.W/SUB.W – Sélectionnez cette option lorsqu’un haut-parleur d’extrêmes graves est connecté directement aux bornes du haut-parleur arrière sans amplificateur auxiliaire et qu’un haut-parleur d’extrêmes graves est connecté à la sortie RCA. ! REAR/REAR – Sélectionnez cette option lorsqu’un haut-parleur pleine gamme est connecté aux bornes du haut-parleur arrière et à la sortie RCA. Si un haut-parleur pleine gamme est connecté à la sortie des bornes du hautparleur arrière et que la sortie RCA n’est pas utilisée, vous pouvez sélectionner REAR/SUB.W ou REAR/REAR. Utilisation de l’appareil Sélection des informations textuelles souhaitées 1 Appuyez sur DISP pour parcourir les options disponibles : ! Nom de la source ! Nom de la source et horloge Si un écran non souhaité s’affiche Mettez l’écran non souhaité hors service à l’aide des procédures répertoriées ci-dessous. 1 Appuyez sur M.C. pour afficher le menu principal. 2 Tournez M.C. pour changer l’option de menu et appuyez pour sélectionner SYSTEM. 3 Tournez M.C. pour afficher DEMO OFF, puis appuyez pour sélectionner.

Tournez M.C. pour passer à YES.

Appuyez sur M.C. pour sélectionner. Utilisation d’une source AUX 1 Insérez la mini prise stéréo dans le jack d’entrée AUX. 2 Appuyez sur SRC/OFF pour choisir AUX comme source.

Important ! Lors de l’installation de cet appareil dans un véhicule sans position ACC (accessoire) sur le contact d’allumage, ne pas connecter le câble rouge à la borne qui détecte l’utilisation de la clé de contact peut entraîner le déchargement de la batterie. STAR

Avec position ACC Sans position ACC ! L’utilisation de cet appareil dans des conditions autres que les conditions suivantes pourrait provoquer un incendie ou un mauvais fonctionnement. — Véhicules avec une batterie 12 volts et mise à la masse du négatif. — Haut-parleurs avec une puissance de sortie de 50 W et une impédance de 4 W à 8 W. ! Pour éviter un court-circuit, une surchauffe ou un dysfonctionnement, assurez-vous de respecter les instructions suivantes. — Déconnectez la borne négative de la batterie avant l’installation. — Fixez le câblage avec des serre-fils ou de la bande adhésive. Pour protéger le câblage, enroulez dans du ruban adhésif les parties du câblage en contact avec des pièces en métal. — Placez les câbles à l’écart de toutes les parties mobiles, telles que le levier de vitesse et les rails des sièges. — Placez les câbles à l’écart de tous les endroits chauds, par exemple les sorties de chauffage. — Ne reliez pas le câble jaune à la batterie à travers le trou dans le compartiment moteur. — Recouvrez tous les connecteurs de câbles qui ne sont pas connectés avec du ruban adhésif isolant. — Ne raccourcissez pas les câbles.

— Ne coupez jamais l’isolation du câble d’alimentation de cet appareil pour partager l’alimentation avec d’autres appareils. La capacité en courant du câble est limitée. — Utilisez un fusible correspondant aux caractéristiques spécifiées. — Ne câblez jamais le câble négatif du haut-parleur directement à la masse. — Ne réunissez jamais ensemble les câbles négatifs de plusieurs haut-parleurs. ! Lorsque cet appareil est sous tension, les signaux de commande sont transmis via le câble bleu/blanc. Connectez ce câble à la télécommande du système d’un amplificateur de puissance externe ou à la borne de commande du relais de l’antenne motorisée du véhicule (max. 300 mA 12 V CC). Si le véhicule est équipé d’une antenne intégrée à la lunette arrière, connectez-le à la borne d’alimentation de l’amplificateur d’antenne. ! Ne reliez jamais le câble bleu/blanc à la borne d’alimentation d’un amplificateur de puissance externe. De même, ne le reliez pas à la borne d’alimentation de l’antenne motorisée. Dans le cas contraire, il peut en résulter un déchargement de la batterie ou un dysfonctionnement. ! Le câble noir est la masse. Les câbles de terre de cet appareil et d’autres produits (particulièrement les produits avec des courants élevés tels que l’amplificateur de puissance) doivent être câblés séparément. Dans le cas contraire, ils peuvent se détacher accidentellement et provoquer un incendie ou un dysfonctionnement. Cet appareil Cordon d’alimentation

1 Entrée cordon d’alimentation 2 Entrée microphone (MVH-350BT uniquement) 3 Microphone (MVH-350BT uniquement) 4 Sortie arrière ou haut-parleur d’extrêmes graves 5 Sortie avant 6 Entrée antenne 7 Fusible (10 A) 8 Entrée télécommande câblée Un adaptateur de télécommande câblée (vendu séparément) peut être connecté.

1 Vers l’entrée cordon d’alimentation 2 Selon le type de véhicule, 3 et 5 peuvent avoir une fonction différente. Dans ce cas, assurez-vous de connecter 4 à 5 et 6 à 3. 3 Jaune Alimentation de secours (ou accessoire) 4 Jaune Connectez à la borne d’alimentation 12 V permanente. 5 Rouge Accessoire (ou alimentation de secours) 6 Rouge Connectez à la borne contrôlée par le contact d’allumage (12 V CC). 7 Connectez les fils de même couleur ensemble. 8 Noir (masse du châssis) Section Installation Remarques ! Changez le menu initial de cet appareil. Reportez-vous à la page 34, SP-P/O MODE (réglage de la sortie arrière et du préamp). La sortie haut-parleur d’extrêmes graves de cet appareil est monaurale. ! Lors de l’utilisation d’un haut-parleur d’extrêmes graves de 70 W (2 W), assurez-vous de connecter le haut-parleur d’extrêmes graves aux fils violet et violet/noir de cet appareil. Ne connectez aucun périphérique aux fils vert et vert/noir. Amplificateur de puissance (vendu séparément) Réalisez ces connexions lors de l’utilisation d’un amplificateur optionnel.

Montage avant/arrière DIN Important Vérifiez toutes les connexions et tous les systèmes avant l’installation finale. N’utilisez pas de pièces non autorisées car il peut en résulter des dysfonctionnements. Consultez votre revendeur si l’installation nécessite le perçage de trous ou d’autres modifications du véhicule. N’installez pas cet appareil là où : — il peut interférer avec l’utilisation du véhicule. — il peut blesser un passager en cas d’arrêt soudain du véhicule. ! Le laser à semi-conducteur sera endommagé s’il devient trop chaud. Installez cet appareil à l’écart de tous les endroits chauds, par exemple les sorties de chauffage. ! Des performances optimales sont obtenues quand l’appareil est installé à un angle inférieur à 60°. Cet appareil peut être installé correctement soit en montage frontal ou en montage arrière. Utilisez des pièces disponibles dans le commerce lors de l’installation. Montage frontal DIN 1 Insérez le manchon de montage dans le tableau de bord. Lors de l’installation de cet appareil dans un espace peu profond, utilisez le manchon de montage fourni. Si l’espace est suffisant, utilisez le manchon de montage fourni avec le véhicule. 2 Fixez le manchon de montage en utilisant un tournevis pour courber les pattes métalliques (90°) en place.

Français 9 Bleu/blanc La position des broches du connecteur ISO est différente selon le type de véhicule. Connectez 9 et b lorsque la broche 5 est de type commande de l’antenne. Dans un type différent de véhicule, ne connectez jamais 9 et b. a Bleu/blanc Connectez à la borne de commande du système de l’amplificateur de puissance (max. 300 mA 12 V CC). b Bleu/blanc Connectez à la borne de commande du relais de l’antenne motorisée (max. 300 mA 12 V CC). c Jaune/noir (MVH-150UI uniquement) Si vous utilisez un équipement avec la fonction Coupure du son, câblez ce fil au fil Coupure Audio de cet équipement. Sinon, ne connectez rien au fil Coupure Audio. d Fils des haut-parleurs Blanc : Avant gauche + Blanc/noir : Avant gauche * Gris : Avant droite + Gris/noir : Avant droite * Vert : Arrière gauche + ou haut-parleur d’extrêmes graves + Vert/noir : Arrière gauche * ou haut-parleur d’extrêmes graves * Violet : Arrière droite + ou haut-parleur d’extrêmes graves + Violet/noir : Arrière droite * ou haut-parleur d’extrêmes graves * e Connecteur ISO Dans certains véhicules, il est possible que le connecteur ISO soit divisé en deux. Dans ce cas, assurez-vous de connecter les deux connecteurs. Installation

1 Télécommande du système Connectez au câble bleu/blanc. 2 Amplificateur de puissance (vendu séparément) 3 Connectez avec des câbles RCA (vendus séparément) 4 Vers la sortie avant 5 Haut-parleur avant 6 Vers la sortie arrière ou la sortie du haut-parleur d’extrêmes graves 7 Haut-parleur arrière ou haut-parleur d’extrêmes graves

! Lors de l’installation, pour assurer une dispersion correcte de la chaleur quand cet appareil est utilisé, assurez-vous de laisser un espace important derrière la face arrière et enroulez les câbles volants de façon qu’ils ne bloquent pas les orifices d’aération. 1 Tableau de bord 2 Manchon de montage # Assurez-vous que l’appareil est correctement mis en place. Toute installation instable peut entraîner des sauts ou autres dysfonctionnements. Montage arrière DIN 1 Déterminez la position appropriée où les trous sur le support et sur le côté de l’appareil se correspondent. Laissez suffisamment 5 cm d’espace 5 cm 5cm

Installation Serrez deux vis de chaque côté.

1 Vis taraudeuse (5 mm × 8 mm) 2 Support de montage 3 Tableau de bord ou console Retrait de l’appareil

Retirez l’anneau de garniture. Retrait et remontage de la face avant Vous pouvez retirer la face avant pour protéger l’appareil contre le vol. Appuyez sur la touche de retrait, puis poussez la face avant vers le haut et tirez-la vers vous. Pour les détails, reportez-vous à Retrait de la face avant pour protéger l’appareil contre le vol et à la page 24, Remontage de la face avant. Installation du microphone PRÉCAUTION Il est extrêmement dangereux de laisser le fil du microphone s’enrouler autour de la colonne de direction ou du levier de vitesse. Assurez-vous d’installer cet appareil de telle manière qu’il ne gêne pas la conduite. Remarque Installez le microphone dans une position et une orientation qui lui permette de capter la voix de la personne qui utilise le système. Si vous installez le microphone sur le pare-soleil 1 Installez le microphone sur le clip microphone. 1 Anneau de garniture 2 Encoche ! Retirer la face avant permet d’accéder plus facilement à l’anneau de garniture. ! Quand vous remontez l’anneau de garniture, pointez le côté avec l’encoche vers le bas. 2 Insérez les clés d’extraction fournies dans les deux côtés de l’appareil jusqu’à ce qu’elles s’enclenchent en place.

Tirez l’appareil hors du tableau de bord.

Seulement pour MVH-350BT

1 Clip microphone 2 Serre-fils Utilisez des serre-fils vendus séparément pour fixer le fil là où c’est nécessaire dans le véhicule. Si vous installez le microphone sur la colonne de direction 1 Installez le microphone sur le clip microphone.

1 Microphone 2 Clip microphone 2 Installez le clip microphone sur le paresoleil. Avec le pare-soleil relevé, installez le clip microphone. (Abaisser le pare-soleil réduit le taux de reconnaissance vocale.)

1 Microphone 2 Base pour microphone 3 Clip microphone 4 Insérez le fil du microphone dans la fente. # Le microphone peut être installé sans le clip microphone. Dans ce cas, détachez la base pour microphone du clip microphone. Pour détacher la base pour microphone du clip microphone, faites-la glisser. Section Installation Informations complémentaires 2 Installez le clip microphone sur la colonne de direction.

Symptôme Causes possibles L’écran revient automatiquement à l’affichage ordinaire. Vous n’avez exé- Réexécutez l’opécuté aucune ration. opération pendant 30 secondes. L’étendue de répétition de lecture change de manière inattendue. En fonction de l’étendue de répétition de lecture, l’étendue sélectionnée peut changer lors de la sélection d’un autre dossier ou d’une autre plage ou pendant l’avance ou le retour rapide. Resélectionnez l’étendue de répétition de lecture. Un sous-dossier n’est pas lu. Il est impossible de lire les sousdossiers lorsque FLD (répétition du dossier) est sélectionné. Sélectionnez une autre étendue de répétition de lecture. NO XXXX s’affiche lors de la modification de l’affichage (par exemple NO TITLE). Aucune inforBasculez l’affimation textuelle chage ou la lecn’est intégrée. ture sur une autre plage/un autre fichier.

1 Bande double face 2 Installez le clip microphone sur la face arrière de la colonne de direction. 3 Serre-fils Utilisez des serre-fils vendus séparément pour fixer le fil là où c’est nécessaire dans le véhicule. Réglage de l’angle du microphone Action corrective Symptôme Causes possibles Action corrective L’appareil ne fonctionne pas correctement. Il y a des interférences. Vous utilisez un autre appareil, tel qu’un téléphone cellulaire, qui transmet des ondes électromagnétiques à proximité de l’appareil. Éloignez tous les appareils électriques qui pourrait provoquer des interférences. Le son de la source audio Bluetooth n’est pas lu. Un appel est en cours sur un téléphone portable Bluetooth connecté. Le son sera lu quand la communication sera terminée. Un téléphone portable Bluetooth connecté est en cours d’utilisation. N’utilisez pas le téléphone portable pour l’instant. Un appel a été fait avec un téléphone portable Bluetooth connecté puis immédiatement coupé. Il en résulte que la communication entre cet appareil et le téléphone portable n’a pas été coupée correctement. Refaites la connexion Bluetooth entre cet appareil et le téléphone portable. Français

L’angle du microphone peut être réglé.

Annexe Informations complémentaires Messages d’erreur Quand vous contactez votre distributeur ou le Service d’entretien agréé par Pioneer le plus proche, n’oubliez pas de noter le message d’erreur. Message Causes possibles NO AUDIO Absence de pla- Transférez les figes musicales. chiers audio vers le périphérique de stockage USB et procédez à la connexion. Commun Message Causes possibles Action corrective AMP ERROR Une anomalie de fonctionnement de l’appareil s’est produite ou la connexion des haut-parleurs est incorrecte. Le circuit de protection est activé. Vérifiez la connexion des haut-parleurs. Si le message ne disparaît pas même après avoir éteint puis démarré le moteur, consultez votre distributeur ou un centre d’entretien agréé par Pioneer. SKIPPED PROTECT Périphérique de stockage USB/iPod

Message Causes possibles Action corrective FORMAT READ Le début de la lecture et le début de l’émission des sons sont parfois décalés. Attendez que le message disparaisse pour entendre les sons.

Informations complémentaires Action corrective La sécurité est activée sur le périphérique de stockage USB. Suivez les instructions du périphérique de stockage USB pour désactiver la sécurité. Le périphérique de stockage USB connecté contient des fichiers intégrant la protection Windows Mediaä DRM 9/10. Lisez un fichier audio n’intégrant pas la protection Windows Media DRM 9/10. Tous les fichiers du périphérique de stockage USB intègrent la protection Windows Media DRM 9/10. Transférez des fichiers audio n’intégrant pas la protection Windows Media DRM 9/10 vers le périphérique de stockage USB et procédez à la connexion. Message Causes possibles Action corrective Message Causes possibles Action corrective

L’appareil USB connecté n’est pas pris en charge par cet appareil. ! Connectez un périphérique de stockage de masse USB compatible. ! Déconnectez votre périphérique et remplacez-le par un périphérique de stockage USB compatible. CHECK USB L’iPod fonctionne correctement mais n’est pas chargé. CHECK USB Le connecteur USB ou le câble USB est en court-circuit. Vérifiez que le connecteur USB ou le câble USB n’est pas coincé ou endommagé. CHECK USB Le périphérique de stockage USB connecté consomme plus que le courant maximal autorisé. Déconnectez le périphérique de stockage USB et ne l’utilisez pas. Mettez le contact sur OFF, puis sur ACC ou ON, et ne connectez que des périphériques de stockage USB compatibles. Assurez-vous que le câble de connexion de l’iPod n’est pas en court-circuit (par exemple, qu’il n’est pas coincé dans des objets métalliques). Après avoir vérifié, mettez le contact d’allumage sur OFF puis sur ON, ou déconnectez l’iPod et reconnectez-le. ERROR-19 Panne de communication. Effectuez une des opérations suivantes. –Coupez et remettez le contact d’allumage. –Déconnectez le périphérique de stockage USB. –Choisissez une autre source. Revenez ensuite à la source USB. Panne iPod. Déconnectez le câble de l’iPod. Quand le menu principal de l’iPod est affiché, reconnectez et réinitialisez l’iPod. Annexe Informations complémentaires Message ERROR-23 STOP NOT FOUND Action corrective Le périphérique de stockage USB n’a pas été formaté avec FAT12, FAT16 ou FAT32. Le périphérique de stockage USB doit être formaté avec FAT12, FAT16 ou FAT32. La version du firmware de l’iPod est ancienne. Mettez à jour la version de l’iPod. Panne iPod. Déconnectez le câble de l’iPod. Quand le menu principal de l’iPod est affiché, reconnectez et réinitialisez l’iPod. Aucune plage musicale dans la liste en cours. Sélectionnez une liste qui contient les plages musicales. Aucune plage musicale connexe. Transférez les plages musicales sur l’iPod. Périphérique Bluetooth Message Causes possibles Action corrective ERROR-10 Coupure de courant au niveau du module Bluetooth de cet appareil. Mettez le contact sur OFF, puis sur ACC ou ON. Si le message d’erreur s’affiche encore après l’exécution de cette action, consultez votre distributeur ou un centre d’entretien agréé par Pioneer. Fixez fermement le périphérique de stockage USB lors de la conduite. Ne laissez pas le périphérique de stockage USB tomber sur le plancher, où il pourrait gêner le bon fonctionnement de la pédale de frein ou d’accélérateur. En fonction du périphérique de stockage USB, les problèmes suivants peuvent survenir. ! Le fonctionnement peut varier. ! Le périphérique de stockage peut ne pas être reconnu. ! Les fichiers peuvent ne pas être lus correctement. ! Le périphérique peut générer des parasites radio. iPod Conseils sur la manipulation Périphérique de stockage USB Posez toutes les questions utiles concernant votre périphérique de stockage USB au fabricant du périphérique. Les connexions via un concentrateur USB ne sont pas prises en charge. Ne connectez aucun périphérique autre qu’un périphérique de stockage USB. Ne laissez pas l’iPod dans un endroit soumis à une température élevée. Pour garantir un fonctionnement correct, reliez le câble du connecteur de la station d’accueil de l’iPod directement à cet appareil. Attachez fermement l’iPod pendant que vous conduisez. Ne laissez pas l’iPod tomber sur le plancher, où il pourrait gêner le bon fonctionnement de la pédale de frein ou d’accélérateur. Quelques mots sur les réglages de l’iPod ! Lorsqu’un iPod est connecté, cet appareil désactive le réglage EQ (égaliseur) de l’iPod afin d’optimiser l’acoustique. Le réglage EQ original est rétabli lorsque l’iPod est déconnecté. ! Vous ne pouvez pas mettre la fonction de répétition hors service sur l’iPod quand vous utilisez cet appareil. La fonction de répétition est positionnée automatiquement sur répétition de toutes les plages quand vous connectez l’iPod à cet appareil. Formats audio compressés compatibles (USB) WMA Extension de fichier : .wma Débit binaire : 48 kbit/s à 320 kbit/s (CBR), 48 kbit/s à 384 kbit/s (VBR) Fréquence d’échantillonnage : 32 kHz, 44,1 kHz, 48 kHz Français ERROR-16 Causes possibles Informations complémentaires Windows Media Audio Professional, Lossless, Voice/DRM Stream/Stream avec vidéo : incompatible MP3 Extension de fichier : .mp3 Débit binaire : 8 kbit/s à 320 kbit/s (CBR), VBR Fréquence d’échantillonnage : 8 kHz à 48 kHz (32 kHz, 44,1 kHz, 48 kHz pour accentuation) Version étiquette ID3 compatible : 1.0, 1.1, 2.2, 2.3,

2.4 (la Version 2.x de l’étiquette ID3 a priorité sur la

Version 1.x.) Liste de lecture m3u : incompatible MP3i (MP3 interactif), mp3 PRO : incompatible WAV Extension de fichier : .wav Bits de quantification : 8 et 16 (LPCM), 4 (MS ADPCM) Fréquence d’échantillonnage : 16 kHz à 48 kHz (LPCM), 22,05 kHz et 44,1 kHz (MS ADPCM) Tout texte incompatible enregistré sur l’iPod ne sera pas affiché par cet appareil.

Annexe Informations complémentaires Informations supplémentaires Seuls les 32 premiers caractères d’un nom de fichier (incluant l’extension de fichier) ou d’un nom de dossier peuvent être affichés. Les textes russes à afficher sur cet appareil doivent être codés avec un des jeux de caractères suivants : ! Unicode (UTF-8, UTF-16) ! Un jeu de caractères autre que Unicode qui est utilisé dans un environnement Windows et qui est paramétré sur Russe dans le réglage multilingue Cet appareil peut ne pas fonctionner correctement selon l’application utilisée pour encoder les fichiers WMA. Il peut se produire un léger retard au début de la lecture de fichiers audio intégrés avec des données image ou de fichiers audio stockés sur un périphérique de stockage USB avec de nombreuses hiérarchies de dossiers. Périphérique de stockage USB Hiérarchie des dossiers pouvant être lus : jusqu’à 8 niveaux (dans la pratique, la hiérarchie compte moins de 2 niveaux). Dossiers pouvant être lus : jusqu’à 500 Fichiers pouvant être lus : jusqu’à 15 000 Lecture des fichiers protégés par des droits d’auteur : incompatible Périphérique de stockage USB partitionné : Seule la première partition peut être lue. Il peut se produire un léger retard au début de la lecture de fichiers audio sur un périphérique de stockage USB avec de nombreuses hiérarchies de dossiers.

Informations complémentaires PRÉCAUTION ! Pioneer ne garantit pas la compatibilité avec tous les périphériques de stockage de masse USB et décline toute responsabilité en cas de perte de données sur des lecteurs multimédia, smartphones ou autres périphériques lors de l’utilisation de ce produit. ! Ne laissez pas un périphérique de stockage USB dans un lieu où les températures sont élevées. Compatibilité iPod Cet appareil prend en charge uniquement les modèles d’iPod suivants. Les versions du logiciel iPod prises en charge sont indiquées ci-dessous. Les versions antérieures ne sont pas prises en charge. Conçu pour ! iPod touch 4ème génération (version logicielle 5.1.1) ! iPod touch 3ème génération (version logicielle 5.1.1) ! iPod touch 2ème génération (version logicielle 4.2.1) ! iPod touch 1ère génération (version logicielle

! iPod classic 160 Go (version logicielle 2.0.4) ! iPod classic 120 Go (version logicielle 2.0.1) ! iPod classic (version logicielle 1.1.2) ! iPod avec vidéo (version logicielle 1.3.0) ! iPod nano 6ème génération (version logicielle 1.2) ! iPod nano 5ème génération (version logicielle 1.0.2) ! iPod nano 4ème génération (version logicielle 1.0.4) ! iPod nano 3ème génération (version logicielle 1.1.3) ! iPod nano 2ème génération (version logicielle 1.1.3) ! iPod nano 1ère génération (version logicielle

iPhone 4S (version logicielle 5.1.1) iPhone 4 (version logicielle 5.1.1) iPhone 3GS (version logicielle 5.1.1) iPhone 3G (version logicielle 4.2.1) iPhone (version logicielle 3.1.2) Exemple de hiérarchie

Selon la génération ou la version de l’iPod, certaines fonctions peuvent ne pas être disponibles. Les opérations peuvent différer selon la version du logiciel iPod. Quand vous utilisez un iPod, un câble iPod Dock Connector vers USB est requis. Un câble d’interface CD-IU51 Pioneer est également disponible. Pour plus de détails, consultez votre revendeur. Pour des détails sur la compatibilité fichier/format, reportez-vous aux manuels de l’iPod. Livre audio, podcast : compatible PRÉCAUTION Pioneer n’accepte aucune responsabilité en cas de perte de données sur l’iPod, même si la perte de données se produit pendant l’utilisation de cet appareil. Séquence des fichiers audio Sur cet appareil, l’utilisateur ne peut pas affecter de numéros de dossier ni spécifier les séquences de lecture.

Niveau 1 Niveau 2 Niveau 3 Niveau 4 : Dossier : Fichier d’audio compressé 01 à 05 : Numéro de dossier 1 à 6 : Séquence de lecture Périphérique de stockage USB La séquence de lecture est identique à la séquence enregistrée dans le périphérique de stockage USB. Pour spécifier la séquence de lecture, la méthode suivante est recommandée. 1 Créez un nom de fichier en incluant des nombres qui spécifient la séquence de lecture (par exemple, 001xxx.mp3 et 099yyy.mp3). 2 Placez ces fichiers dans un dossier. 3 Enregistrez le dossier contenant les fichiers sur le périphérique de stockage USB. Toutefois, avec certains environnements système, vous ne pouvez pas spécifier la séquence de lecture. Pour les lecteurs audio portables USB, la séquence est différente et dépend du lecteur. Tableau des caractères cyrilliques D: C D: C D: C D: C D: C

D : Affichage C : Caractère Pour utiliser la technologie sans fil Bluetooth, les appareils doivent pouvoir interpréter certains profils. Cet appareil est compatible avec les profils suivants. ! GAP (Generic Access Profile) ! OPP (Object Push Profile) ! HFP (Hands Free Profile) 1.5 ! HSP (Head Set Profile) ! PBAP (Phone Book Access Profile) ! A2DP (Advanced Audio Distribution Profile) ! AVRCP (Audio/Video Remote Control Profile)

Droits d’auteur et marques commerciales Bluetooth

La marque de mot et les logos Bluetooth sont des marques déposées appartenant à Bluetooth SIG, Inc. et toute utilisation de ces marques par PIONEER CORPORATION est faite sous licence. Les autres marques de commerce ou noms commerciaux sont la propriété de leur propriétaire respectif. iTunes Apple et iTunes sont des marques commerciales d’Apple Inc., enregistrées aux États-Unis et dans d’autres pays. La vente de ce produit comporte seulement une licence d’utilisation privée, non commerciale, et ne comporte pas de licence ni n’implique aucun droit d’utilisation de ce produit pour une diffusion commerciale (c’est-à-dire générant des revenus) en temps réel (terrestre, par satellite, câble et/ou tout autre média), diffusion/streaming via internet, des intranets et/ou d’autres systèmes électroniques de distribution de contenu, telles que les applications audio payante ou audio à la demande. Une licence indépendante est requise pour de telles utilisations. Pour les détails, veuillez visiter le site http://www.mp3licensing.com. WMA Windows Media est une marque déposée ou une marque commerciale de Microsoft Corporation aux États-Unis et/ou dans d’autres pays. Ce produit intègre une technologie détenue par Microsoft Corporation, qui ne peut être utilisée et distribuée que sous licence de Microsoft Licensing, Inc. iPod et iPhone iPhone, iPod, iPod classic, iPod nano et iPod touch sont des marques commerciales d’Apple Inc., déposées aux États-Unis et dans d’autres pays. Les accessoires électroniques portant la mention « Made for iPod » et « Made for iPhone » ont été conçus pour fonctionner respectivement avec un iPod ou un iPhone et sont certifiés conformes aux exigences d’Apple par le fabricant. Apple n’est pas responsable pour le fonctionnement de cet appareil ou de sa compatibilité avec les normes réglementaires et de sécurité. Veuillez noter que l’emploi de cet accessoire avec un iPod ou un iPhone peut affecter les performances sans fil. Caractéristiques techniques Généralités Tension d’alimentation ..... 14,4 V CC (10,8 V à 15,1 V acceptable) Mise à la masse ............... Pôle négatif Consommation maximale ................................... 10,0 A Dimensions (L × H × P) : DIN Châssis .............. 178 mm × 50 mm × 165 mm Panneau avant ... 188 mm × 58 mm × 15 mm Châssis .............. 178 mm × 50 mm × 165 mm Panneau avant ... 170 mm × 46 mm × 15 mm Poids ............................... 0,7 kg Audio Puissance de sortie maximale ................................... 50 W × 4 70 W × 1/2 W (pour le hautparleur d’extrêmes graves) Puissance de sortie continue ................................... 22 W × 4 (50 Hz à 15 000 Hz, DHT 5 %, impédance de charge 4 W, avec les deux canaux entraînés) Impédance de charge ...... 4 W (4 W à 8 W acceptable) Niveau de sortie maximum de la sortie préamp ................................... 2,0 V Correction physiologique ................................... +10 dB (100 Hz), +6,5 dB (10 kHz) (volume : –30 dB) Égaliseur (Égaliseur graphique à 5 bandes) : Fréquence ................. 80 Hz/250 Hz/800 Hz/ 2,5 kHz/8 kHz Plage d’égalisation ... ±12 dB (par pas de 2 dB) Haut-parleur d’extrêmes graves (mono) : Fréquence ................. 50 Hz/63 Hz/80 Hz/100 Hz/ 125 Hz/160 Hz/200 Hz Pente ........................ –6 dB/oct, –12 dB/oct Gain ......................... +6 dB à –24 dB Phase ....................... Normale/Inverse USB Spécification standard USB ................................... USB 2.0 vitesse pleine Alimentation maximale .... 1 A Classe USB ...................... MSC (Mass Storage Class) Système de fichiers .......... FAT12, FAT16, FAT32 Format de décodage MP3 ................................... MPEG-1 & 2 Couche Audio 3 Format de décodage WMA ................................... Ver. 7, 7.1, 8, 9, 10, 11, 12 (2 canaux audio) (Windows Media Player) Format du signal WAV ...... PCM Linéaire & MS ADPCM (Non compressé) Français Profils Bluetooth MP3 Informations complémentaires Syntoniseur FM Gamme de fréquence ....... 87,5 MHz à 108,0 MHz Sensibilité utile ................ 9 dBf (0,8 µV/75 W, mono, S/B : 30 dB) Rapport signal/bruit ......... 72 dB (réseau IEC-A) Syntoniseur MW (PO) Gamme de fréquence ....... 531 kHz à 1 602 kHz Sensibilité utile ................ 25 µV (S/B : 20 dB) Rapport signal/bruit ......... 62 dB (réseau IEC-A) Syntoniseur LW (GO) Gamme de fréquence ....... 153 kHz à 281 kHz Sensibilité utile ................ 28 µV (S/B : 20 dB) Rapport signal/bruit ......... 62 dB (réseau IEC-A) Bluetooth Version ............................ Certifié Bluetooth 3.0 Puissance de sortie .......... +4 dBm maximum (Classe de puissance 2) Remarque Les caractéristiques et la présentation peuvent être modifiées sans avis préalable.
