| Producttype | Boiler (CV-ketel) |
| Merk | Nibe |
| Model | Eminent 100 E |
| Inhoud | 100 liter |
| Maximale werkdruk | 0,9 MPa (9 bar) |
| Elektrische voeding | 230 VAC enkelfase + PE of 2 x 400 VAC + PE (driefasen) |
| Vermogen | 1 kW of 3 kW (selecteerbaar) |
| Opwarmtijd tot 45°C (1 kW / 3 kW) | 4,1 h / 1,4 h (vanaf 10°C inlaat) |
| Opwarmtijd tot 80°C (1 kW / 3 kW) | 8,1 h / 2,7 h (vanaf 10°C inlaat) |
| Nettogewicht (E model) | 36 kg |
| Hoogte | 1120 mm |
| Beschermingsklasse | IP24 |
| Energielabel | C |
| Corrosiebescherming | Email met opofferingsanode (magnesium) (EMINENT-E) |
| Instelbereik thermostaat | Ca. 50 – 65°C (via mengventiel); max ~80°C (thermostaat) |
| Veiligheidsventiel | Inbegrepen, met overloop (∅15 mm) |
| Mengventiel | Inbegrepen, instelbaar |
| Installatiemogelijkheden | Verticaal of horizontaal aan de muur |
| Minimale vrije ruimte boven voor anode | 390 mm (kettinganode vereist 180 mm) |
| Inspectie opofferingsanode | Controleer binnen het eerste jaar, daarna regelmatig; vervangen wanneer diameter <10 mm |
| Reset temperatuurbeveiliging | Handmatig, na minstens 1 uur afkoelen; knop indrukken met max 15 N |
| Meegeleverde onderdelen | Netsnoer, kunststof afdekkingen, afsluit-/terugslagklep, veiligheids-/aftapklep, mengventiel, ophangbeugel, bevestigingsbeugel, opofferingsanode, thermostaat/beveiliging, dompelaar |
Veelgestelde vragen - Eminent 100 E Nibe
Gebruikersvragen over Eminent 100 E Nibe
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Cv-ketel in PDF-formaat gratis! Vind uw handleiding Eminent 100 E - Nibe en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. Eminent 100 E van het merk Nibe.
GEBRUIKSAANWIJZING Eminent 100 E Nibe

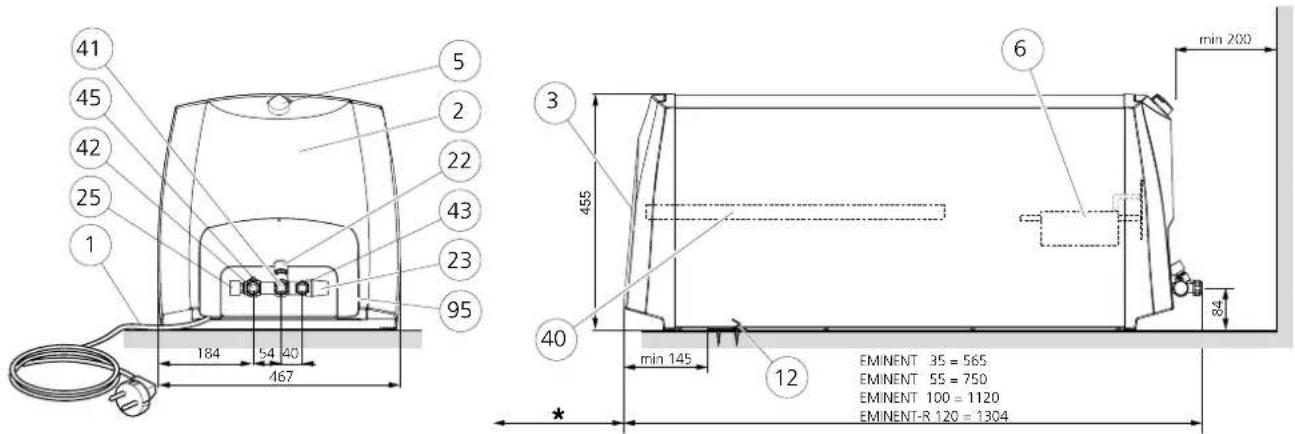

Afmetingen en positie van componenten

* Benodigde ruimte (EMINENT-E) voor het vervangen/controleren van de beschermingsanode.
35 liter: 180 mm
55 liter: 250 mm
100 liter: 390 mm
Bij verticale, hangende installatie kan een kettinganode worden gebruikt, die slechts 180 mm ruimte boven de boiler vereist.
Het serienummer (95) dient op alle correspondentie naar NIBE te worden vermeld.
072
Lijst van componenten
-
Voedingskabel, incl. stekker met randaarde, lengte 850 mm
-
Kunststof deksel, elektrische aansluitingen
-
Kunststof deksel, anode (EMINENT-E)
-
Regelthermostaat / max. thermostaat.
-
Verwarmingselement
-
Ophangbeugel
-
Borgingsplaat
-
Afsluitkraan met terugslagklepfunctie
-
Overdrukbeveiliging, incl. afvoeraansluiting
-
Thermostatisch mengventiel
40 Opofferingsanode (EMINENT-E)
-
Koudwateraansluiting, knelkoppeling 15mm
-
Warmwateruitloop (gemengd warm water na mengventiel), knelkoppeling 15mm
-
Aansluiting overdrukbeveiliging, knelkoppeling 15mm.
-
Schroef ten behoeve van ontluchten (voor lucht-toevoer tijdens aftappen)
-
Sticker met serienummer
Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar of door persnen met beperkingen van psychische, zintuigelijke of lichamelijke aard, of door personen met gebrek aan kennis en ervaring, wanneer zij onder toezicht staanen instructies hebben ontvangen om het apparaat veilig te gebruiken en zij de bijkomende gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Het reinigen en onderhoud dat door de gebruiker mag worden uitgevoerd, kan niet zonder toezicht door kinderen worden uitgevoerd.
Rechten om ontwerpwijzigingen door te voeren zijn voorbehouden.
©NIBE 2015.
Installatie
Monteren
De boiler wordt bij voorkeur geïnstalleerd in een ruimte met een bestaande rioolaansluiting. De boiler kan verticaal hangend op een vlakke wand (met aansluitingen omlaag) of horizontaal liggend (met de achterkant omlaag) worden gemonteerd.
Bij hangende montage wordt de bijgeleverde ophangbeugel (12) gebruikt, die eerst wordt gemonteerd (∅8 - 10 mm degelijke schroeven, niet meegeleverd), zie de onderstaande afbeelding. Hierna wordt de boiler aan de beugel gehangen. De boiler is nu deels in zijwaartse richting verplaatsbaar, wat de installatie van de buizen vereenvoudigt.
Voor het vastzetten wordt de bijgevoegde borgplaat (13) op de wand tegen de bovenkant van de boiler gemonteerd om omhoogschuiven van de boiler uit de ophangbeugel te voorkomen, zie de onderstaande afbeelding.
Voor/onder de boiler is een vrije ruimte nodig van 200 mm voor eventuele service.
* Voor EMINENT-E is een vrije ruimte achter/boven de boiler nodig voor het inspecteren van de beschermingsanode
(40). Zie het hoofdstuk "Inspectie en gebruik - beschermingsanode".

Installatie van het buizensysteem
De boiler is voorzien van klemkoppelingen voor koperen en kunststof buizen. Bij gebruik van kunststof buizen of gegloeide koperen buizen moet een inwendige steun-huls worden gemonteerd.

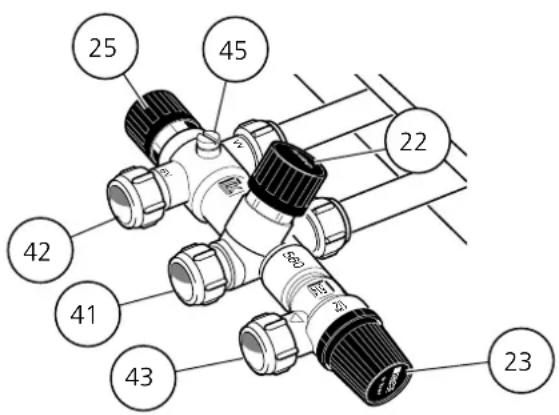

Alle benodigde klepuitrusting: afsluit-/terugslagklep, veiligheids-/aftapklep en mengklep zijn bij levering gemonteerd.
Vanaf de veiligheidsklep moet een afvoerbuis naar een geschikte afvoer lopen. De afvoerbuis moet dezelfde afmetingen hebben als de veiligheidsklep (∅15 mm), moet onder afschot worden gemonteerd en moet tegen vorst zijn beschermd.
Neem bij onduidelijkheid contact op met de loodgieter of zie de geldende normen.
Als de boiler zonder mengklep wordt geïnstalleerd, moet de thermostaat zo worden ingesteld dat de tapwatertemperatuur niet hoger wordt dan 65 °C. Als een hogere temperatuur gewenst is, moeten de geldende voorschriften worden gevolgd.
De eerste keer vullen
De boiler moet met water zijn gevuld voordat de stroom wordt ingeschakeld. Vul de boiler als volgt:
1 Controleer of de ontluchtingsschroef (45) is vastgedraaid.
2 Controleer of de veiligheids-/aftapklep (23) is gesloten.
3 Open de afsluitklep door de knop (22) linksom te draaien.
4 Ontlucht de boiler door de warmwaterkraan in de installatie te openen. Wanneer er alleen water uit de kraan komt, kan deze worden gesloten.
De boiler is nu gevuld en de stroom kan worden ingeschakeld.
Mengklep instellen
Door de knop van de mengklep (25) linksom/rechtsom te draaien verhoogt/verlaagt u de tapwatertemperatuur. Het instelgebied ligt tussen ca. 50 en 65 °C.
Elektrische installatie
Let op!
De elektrische installatie en eventuele servicewerkzaamheden moeten worden uitgevoerd onder toezicht van een erkende elektrotechnische installateur.
De boiler is voorzien van een aansluitkabel met geaarde stekker voor een 1-fase installatie (1 kW).
Een 1-fase installatie is optimaal voor de levensduur van het elektrische verwarmingselement.
Als de aansluitkabel is beschadigd, moet deze onder toezicht van een erkende elektrotechnische installateur worden vervangen.
Het laagste punt van de aansluitkabel moet lager liggen dan het stopcontact als u de boiler op de contactdoos aansluit om te voorkomen dat eventuele waterdruppels op de aansluitkabel in de contactdoos komen.
Als 3 kW gewenst is, moet de boiler worden aangesloten met een vaste installatie (2x400 V). Bij een vaste installatie moet voor de boiler een dubbelpolige schakelaar zitten (bij voorkeur met een indicatielampje) met een contactopening van minstens 3 mm. De aanwezige aansluitkabel kan worden gebruikt als de stekker eraf wordt geknipt.
Elektrisch aansluitschema
Regelthermostaat / maximaal thermostaat (5)
Verwarmingselement (6)

De regelthermostaat instellen
Een instelling op de regelthermostaat van 60 graden (max. 80 graden) wordt aanbevolen voor optimale gebruikscondities.

Inspectie en gebruik
Veiligheidsklep
De veiligheidsklep (23) moet regelmatig worden gecontroleerd, ca. 4 keer per jaar, om verstopping te voorkomen. De controle vindt plaats door de draaiknop van de veiligheidsklep linksom te draaien. Er moet dan water door de afvoerbuis stromen. Als dit niet het geval is, is de veiligheidsklep defect en moet deze worden vervangen.
De veiligheidsklep laat af en toe wat water ontsnappen na het tappen van warm water. Dit komt doordat het koude water dat in de boiler wordt opgenomen uitzet en zo voor een drukverhoging zorgt, waardoor de veiligheidsklep opengaat.
Beschermingsanode (alleen EMINENT-E)
De boiler is voorzien van een magnesiumanode (40), die als extra corrosiebescherming werkt. De anode wordt enerzijds verbruikt doordat deze zich opoffert voor porien in het email en anderzijds door eigen verbruik afhankelijk van de chemische samenstelling van het water.
Controleer de anode binnen een jaar. Daarna regelmatig, afhankelijk van het verbruik. Een nieuwe anode bezit een diameter van ca. 21 mm. Wanneer de diameter verminderd is (in sterk verbruikte toestand) tot onder 10mm, moet de anode vervangen worden.
Als de anode na ca. een jaar nog niet verbruikt is, kan dit het gevolg zijn van een slecht geleidingsvermogen van het water en wordt een analyse van het water aanbevolen.
Let op!
De anode is een verbruiksartikel.
Beschermingsanode vervangen/controleren
De anode kan worden vervangen/gecontroleerd zonder de boiler te hoeven aftappen mits er een warmwaterkraan onder het hoogste punt van de boiler in het buizensysteem zit. Als een dergelijke kraan niet is aangebracht of de boiler liggend is gemonteerd, moet de boiler worden afgetapt, zie het hoofdstuk "Aftappen".
1 Haal de stekker uit het stopcontact.
2 Sluit de watertoevoer door de draaiknop (22) rechtsom dicht te draaien.
3 Open de hierboven genoemde warmwaterkraan.
4 Verwijder het kunststof deksel (3) en de isolatieplug, zie de afbeelding.
5 Draai de beschermingsanode (40) helemaal uit met een 27 of 24 mm copsleutel.
Bij het vervangen van een anode in krappe ruimtes is er een kettinganode beschikbaar, die slechts ca. 180 mm ruimte boven de boiler vereist. De kettinganode kan alleen worden gebruikt in een verticaal gemonteerde boiler en moet worden ingekort volgens de tabel, zie "Technische gegevens".

Aftappen
De boiler wordt als volgt afgetapt via de afvoerbuis van de veiligheidsklep:
1 Haal de stekker uit het stopcontact.
2 Sluit de watertoevoer door de draaiknop (22) rechtsom dicht te draaien.
3 Draai de draaiknop van de mengklep (25) helemaal linksom.
4 Open de veiligheidsklep door de draaiknop (23) voorzichtig een kwartslag linksom te draaien tot de knop in geopende positie blijft staan.
Let op!
Er kan water spatten bij de afvoerbuis.
5 Verwijder de ontluchtingsschroef (45) en open de laagste warmwaterkraan in het buizensysteem.
Let op!
Er kan heet water uit de opening in de ontluchtingsschroef komen.
Het kan enkele minuten duren voordat het aftappen begint.
Om het aftappen te versnellen, kan lucht worden ingelaten via de ontluchtingsschroef (45).
Laat de kleppen na de bovenstaande handelingen in hun resp. stand staan totdat de boiler weer moet worden gebruikt.
Er kan wat water op de bodem van de boiler achterblijven na het volgen van de aftapstappen 1-5.
Let op!
Sluit de afvoerbuis aan op pos. (43).

Maatregelen bij bedrijfsstoringen
Let op!
De elektrische installatie en eventuele servicewerkzaamheden moeten worden uitgevoerd onder toezicht van een erkende elektrotechnische installateur.
Als de netkabel beschadigd is, moet deze door de fabrikant, een erkende servicever- tegenwoordiger of een ander, gelijkwaar- dig en erkend persoon worden vervangen om gevaar te voorkomen.
Controleer de zekeringen van het de elektrische groep en de instellingen van de thermostaat en de mengklep.
Wacht een paar uur met warm water tappen en controleer of het temperatuurniveau is verhoogd. Neem als er nog geen warm water is contact op met de installateur.

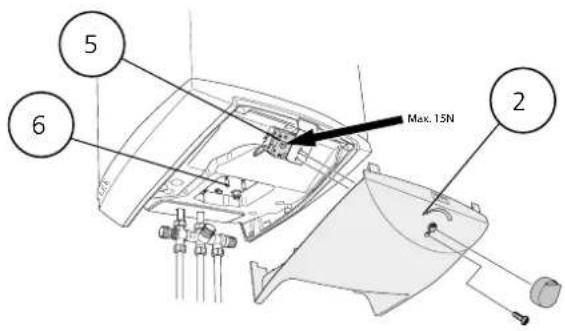

Temperatuurbegrenzer resetten
Als de temperatuurbegrenzer (5) is geactiveerd, moet de boiler minimaal een uur afkoelen voordat deze mag worden gereset.
- Verwijder het kunststof deksel (2).
- Druk de knop op de temperatuurbegrenzer licht in, max. 15 N (ca 1,5 kg).

Max. 15 N (ca 1,5 kg)

Sensor terugplaatsen
Als het elektrische verwarmingselement is vervangen, moeten de sensoren voor de thermostaat en de temperatuurbegrenzer in de getoonde volgorde worden teruggeplaatst.

Service
Neem als service nodig is contact op met de installateur. Vermeld altijd het serienummer (95) (14 cijfers) en de installatiedatum. Er mag uitsluitend door NIBE AB in Markaryd geleverde elektrische uitrusting worden gebruikt.
Technische specificaties

IP 24 PED 97/23/EC
| Inhoud (liter) 35 55 100 120 | |||||
| Max. werkdruk (MPa/bar) 0,9/9 | |||||
| Voltage 230 VAC + PE / 2 x 400 VAC | + PE | ||||
| IP-klasse IP 24 | |||||
| Vermogen (kW) 1/3 | |||||
| Vereiste zekeringen bij 1 / 3kW (A) 6/10 | |||||
| Opwarmtijd tot 45 oC bij 1 /3 kW* | (uren) | 1,4/0,5 | 2,3/0,8 | 4,1/1,4 | 4,9/1,6 |
| Opwarmtijd tot 80 oC bij 1/3 kW* | (uren) | 2,9/1,0 | 4,5/1,5 | 8,1/2,7 | 10,1/3,5 |
| Netto gewicht E / CU / R | (kg) | 19/21/17 | 25/28/22 | 36/40/31 | -/-/34 |
| Opofferingsanode EMINENT-E | (mm) | 165 | 280 | 435 | - |
| Corrosiebescherming EMINENT-E | Geëmailleerd | - | |||
| Corrosiebescherming EMINENT-CU | koper | - | |||
| Corrosiebescherming EMINENT-R | RVS | ||||
* Bij een koudwaterinlaattemperatuur van 10 °C.
Energielabel
| Naam leverancier | NIBE AB | ||||
| Model leverancier | EVH 16 - 35 | EVH 16 - 55 | EVH 16 - 100 | EVH 16 - 120 | |
| Opgegeven tapprofiel | S | M | L | -/-/L | |
| Efficiëntieklasse tapwaterverwarming E/CU/R | C/C/B | C/C/C | C/C/C | -/-/C | |
| Energiezuinigheid boiler, _vh E/CU/R | % | 34,2/33,7/35,6 | 36,5/36,5/37,0 | 37,3/37,3/38,1 | -/-/37,8 |
| Jaarlijks energieverbruik boiler, AEC E/CU/R | kWh | 539,6/547,8/518,6 | 1406,8/1407,7/1389,1 | 2748,3/2745,8/2688,9 | -/-/2709,8 |
| Thermostaatinstelling | °C | 60 | |||
| Dagelijks elektriciteitsverbruik, Q_elec E/CU/R | kWh | 2,56/2,61/2,44 | 6,57/6,58/6,47 | 12,77/12,76/12,54 | -/-/12,54 |
| Hoeveelheid warmtapwater (40 °C),V40 E/CU/R | l | 47/46/43 | 78/77/71 | 140/141/135 | -/-/167 |
| Geluidsniveau I_WA | dB | 15 | |||
| Toegepaste standaarden | EN 50440 | ||||
