GEBRUIKSAANWIJZING LYW8292C2402 Vevor

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden.

'Bespaar de helft', 'Halve prijs' of andere soortgelijke uitdrukkingen die door ons worden gebruikt vertegenwoordigen slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat ze alle aangeboden categorieën gereedschappen dekken. door ons. U wordt er vriendelijk aan herinnerd om, wanneer u een bestelling bij ons plaatst, zorgvuldig te verifiëren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

AKOESTISCHE MDF LAMELLENWAND

PANELEN

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op: Technische

ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw zullen informeren als er technologie- of software-updates zijn voor ons product.

VEILIGHEIDSINSTRUCTIES

1. Lees en begrijp deze handleiding zorgvuldig voordat u het apparaat gebruikt

Akoestische MDF lamellenwandpanelen

De installatie moet door een volwassene worden uitgevoerd en kinderen mogen er geen gebruik van make zonder toezicht.

1. Zorg ervoor dat de akoestische MDF-lamellenwandpanelen stevig zijn geïnstalleerd, anders kan hij eraf vallen en schade aan mensen veroorzaken.
2. Controleer regelmatig de stabiliteit en veiligheid van de productbevestiging. Als de product los zit, moet het onmiddellijk worden verstevigd.
3. Verbied om veiligheidsredenen aparte lijm op montagepanelen op de

plafond. Door ongelijkmatige lijm of slechte kwaliteit zal het paneel kromtrekken of valler uit.

PARAMETERLIJST

Model	Maat	AANTAL	Kleur
LYW8292C1206 1200	*600*21mm	4	okkernoot
LYW8292C2402 2400	*200*21mm	4	okkernoot
LYB8210C1206 1200	*600*21mm	4	zwarte eik
LYB8210C2402 2400	*200*21mm	4	zwarte eik
LYY8438S2402 2400	*200*21mm	4	Licht eiken
LYY8438S1206 1200	*600*21mm	4	Licht eiken
LYS30942402 2400	*200*21mm	4	Zilver hout

Opmerking: dit product is uitgerust met 34 schroeven;

Als er een verschil is tussen de kleur van dit product en de afbeelding in de handleiding, raadpleeg het fysieke object.

INSTRUCTIES

Veiligheids- en verzorgingsadvies

- Controleer of u over alle onderstaande onderdelen en gereedschappen beschikt pagina's.

• Haal alle fittingen uit de plastic zakken en doe ze in hun aparte zakken groepen.
• Houd kinderen en dieren uit de buurt van het werkgebied; kleine onderdelen kunnen beschadigd raken stikken als het wordt ingeslikt.
• Zorg ervoor dat u voldoende ruimte heeft om de onderdelen op te stellen voordat u begint.
• Delen van de montage zullen gemakkelijker zijn met 2 personen.

Installeer de benodigde gereedschappen

Cirkelzaag	ElektrischSchroevendraaier	Houten rekken	Potlood
Bandband	Nietmachine	Kiel	GeluidAbsorptieWol
Mes	StructureelKleefmiddel	StructureelLijmpistool
	• Om de kans op beschadiging van uw product te verkleinen Zorg ervoor dat uw boormachine op een lage stand staat koppelinstelling.

DE STANDAARD INSTALLATIEMETHODE

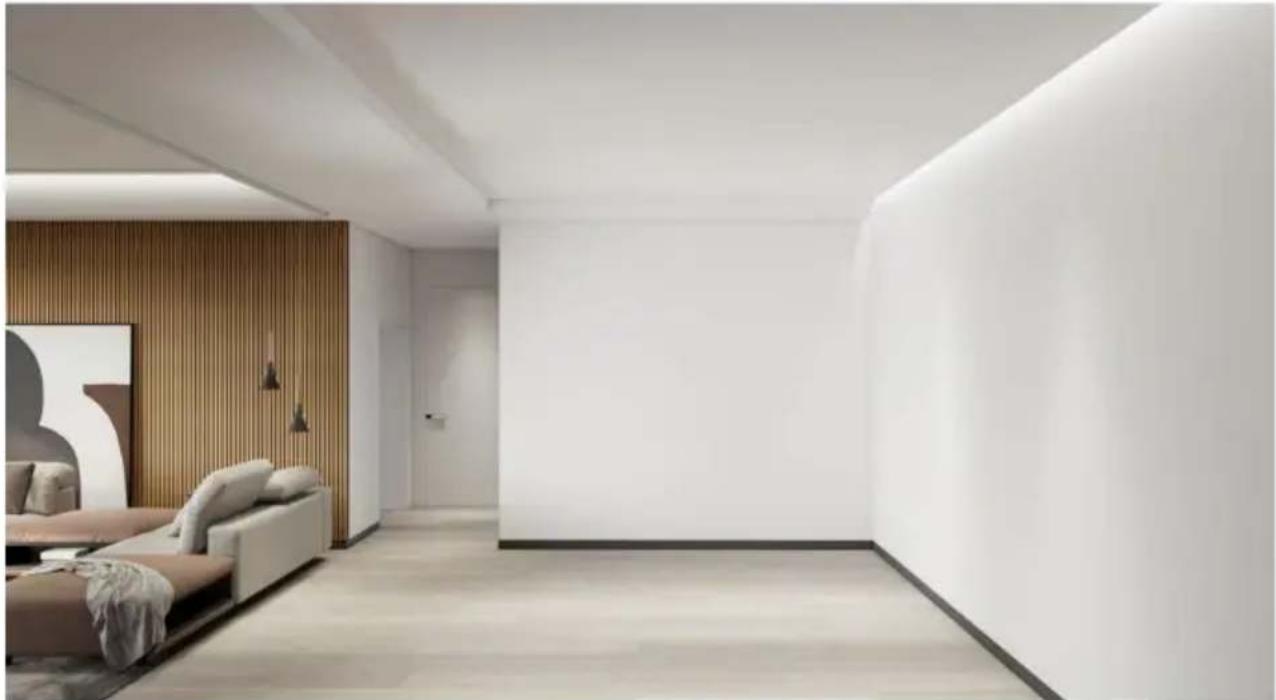

Stap 1: Wand of plafond voorbereiden •

Zorg ervoor dat de oppervlakken schoon en droog zijn, zonder spijkers en schroeven

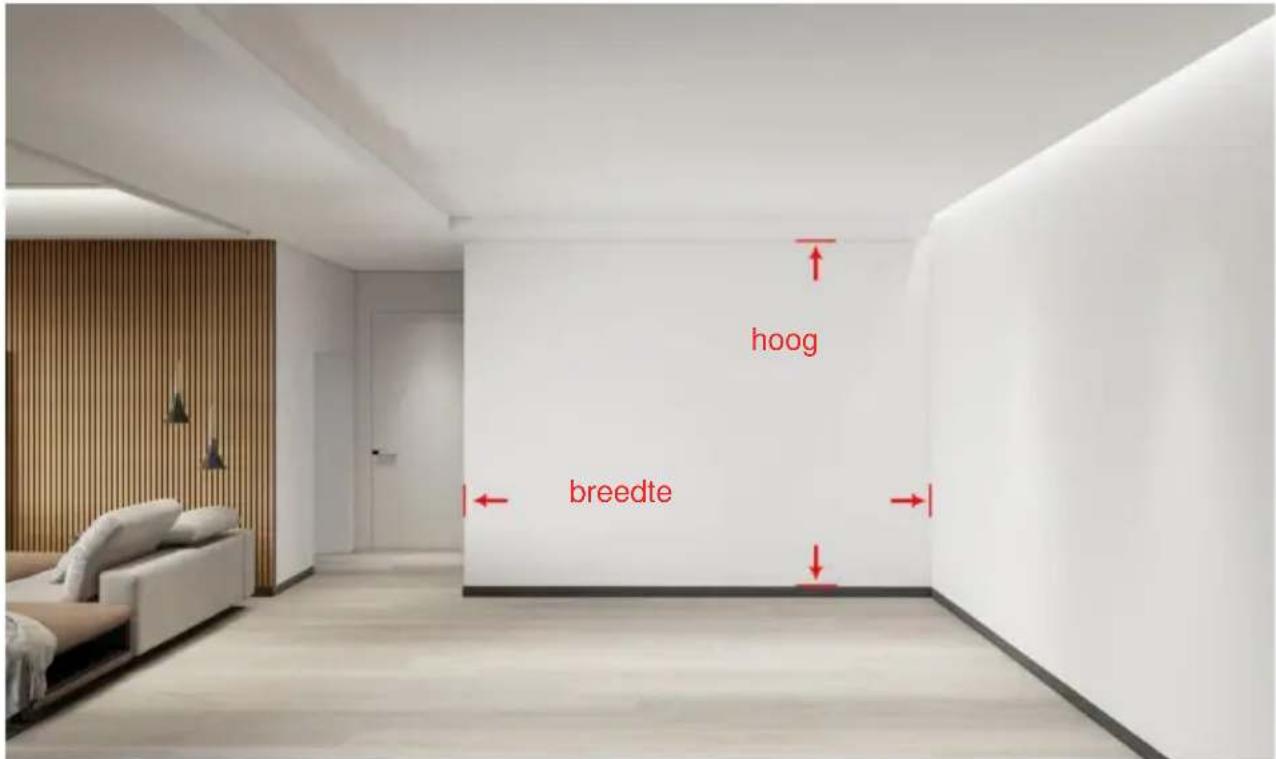

Het meten van de hoogte en breedte

hoog breedte

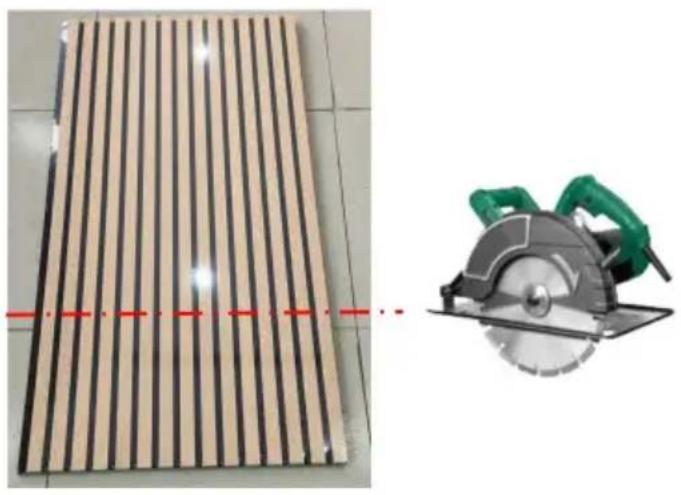

Stap 3: Het snijden van de

panelen • Snij producten met cirkelzagen en messen volgens uw maatvereisten.

Stap 4: Het paneel monteren A:

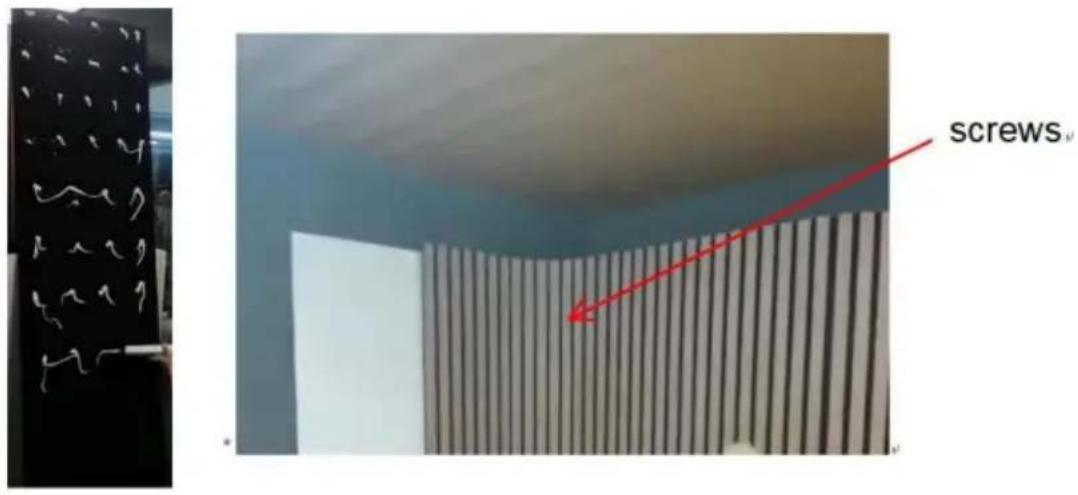

Eenvoudig aan de muur te installeren, kan de lijm gebruiken; Bevestig eerst de lijm op de achterkant van het product en plak het vervolgens op de muur. Als je het op een gebogen muur plakt, gebruik dan schroeven in de gebogen positie om het product aan de muur te bevestigen.

screws

B. Gebruik 8 schroeven om aan de muur te installeren; de schroeven moeten door het zwarte gedeelte worden bevestigd, dat mooier is.

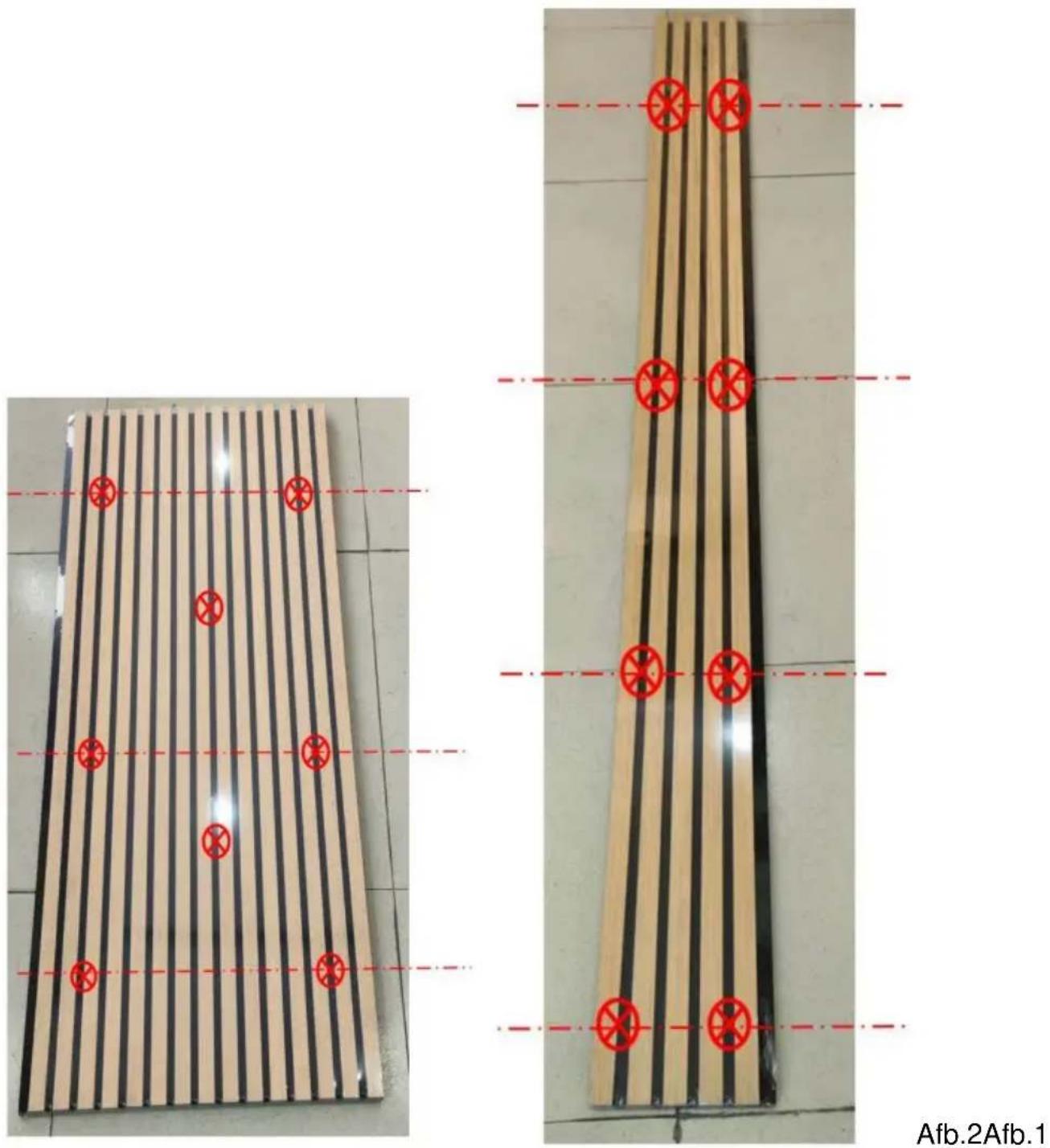

Model LYW8292C2402, LYB8210C2402, LYY8438S2402, LYS30942402. Er zijn 8 schroeven nodig (Fig. 1); Model LYW8292C1206,

LYB8210C1206, LYY8438S1206. Er zijn 8 schroeven vereist. (Afb. 2.)

Afb.2Afb.1

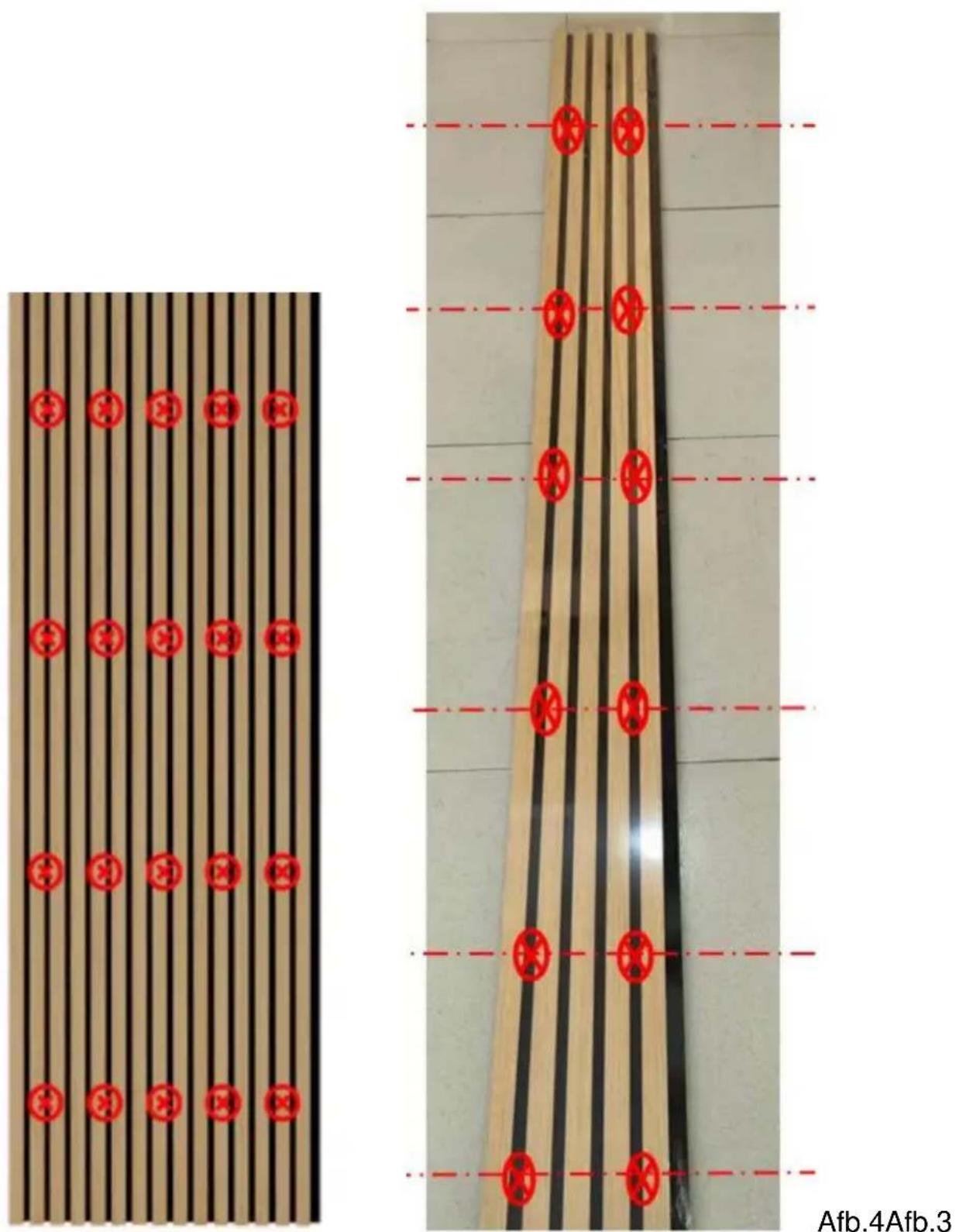

Opmerking: als u het product aan het plafond wilt installeren, moet u het kopen schroeven om de installatie te verstevigen.

ModelLYW8292C2402, LYB8210C2402, LYY8438S2402, LYS30942402

En er zijn 20 schroeven nodig.(Fig. 3);

Model LYW8292C1206, LYB8210C1206, LYY8438S1206 En 12 schroeven zijn vereist. (Afb. 4.)

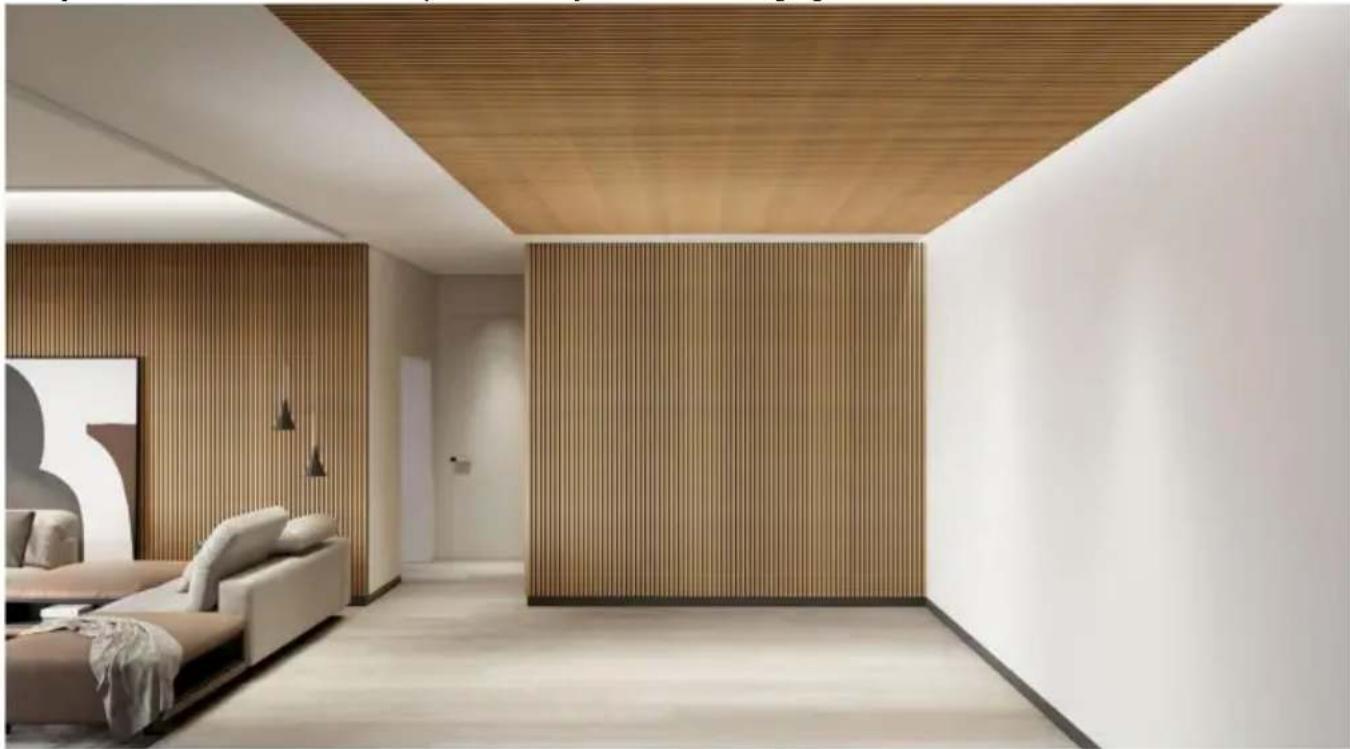

Stap 5: Het eindresultaat van de installatie

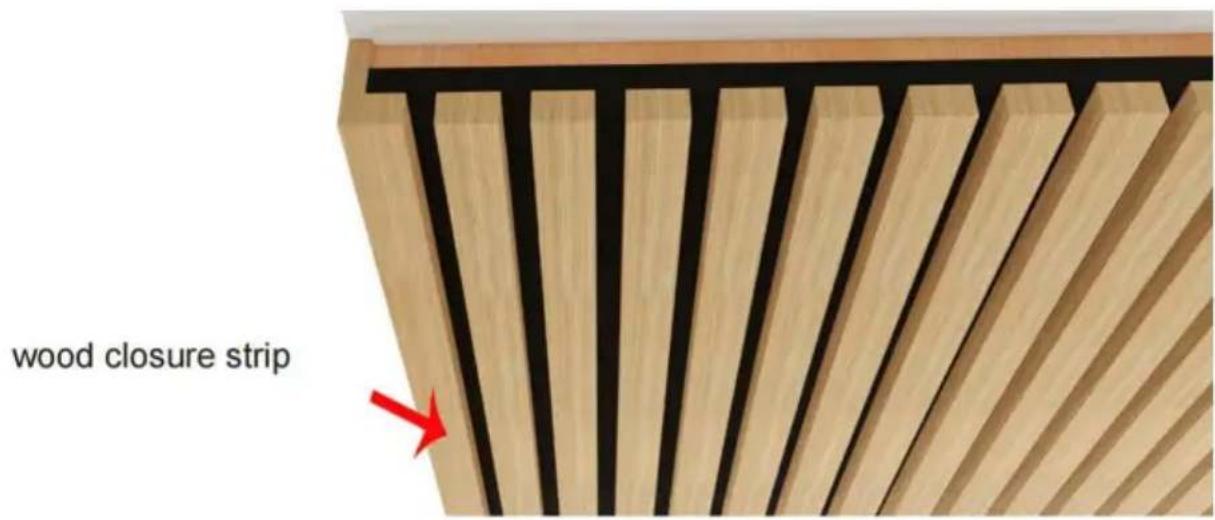

Opmerking: Installeer indien nodig een houten afdichting aan het uiteinde van het paneel om de esthetiek te garanderen; maar de houten afdichting moet u zelf extra aanschaffen.

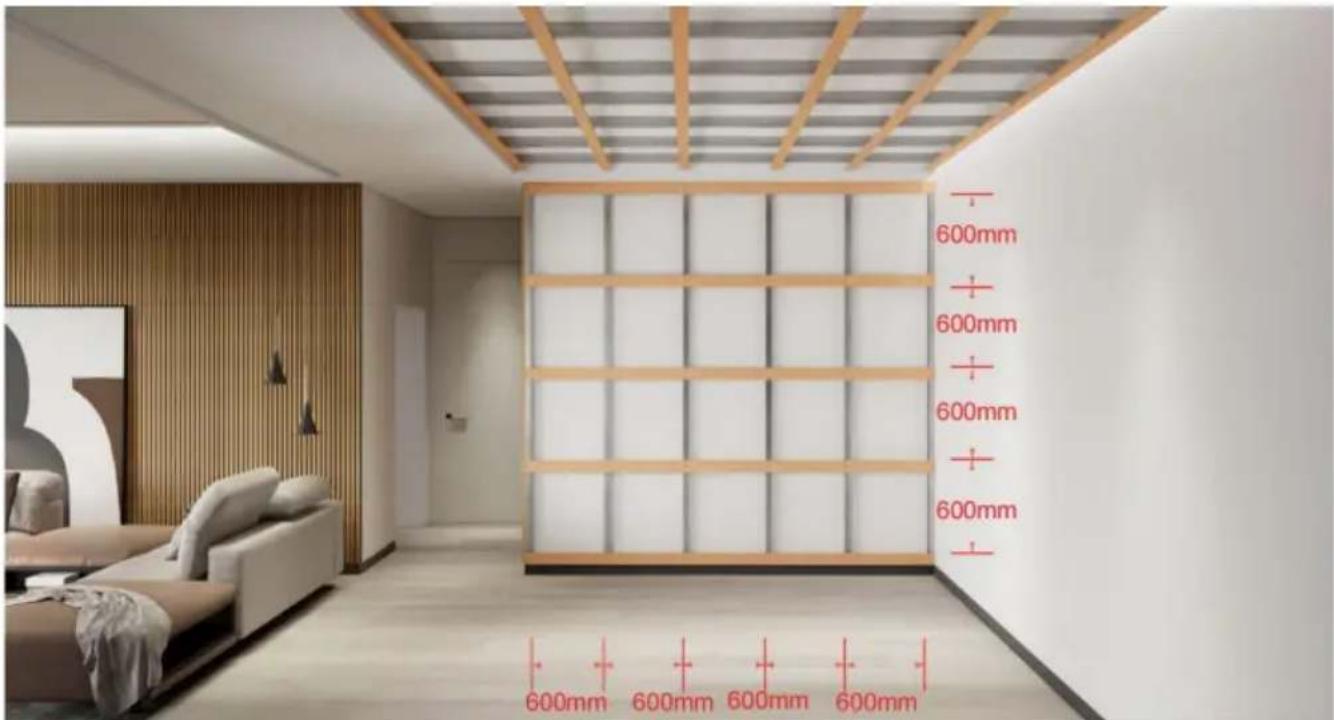

Stap 1: De voorbereiding van muur of plafond

installeren; A: We raden aan om eerst de kiel te installeren, daarna de geluidsabsorberende wol en vervolgens de houten rekken en panelen. Met deze combinatie krijgt u de hoogste geluidsabsorptie.

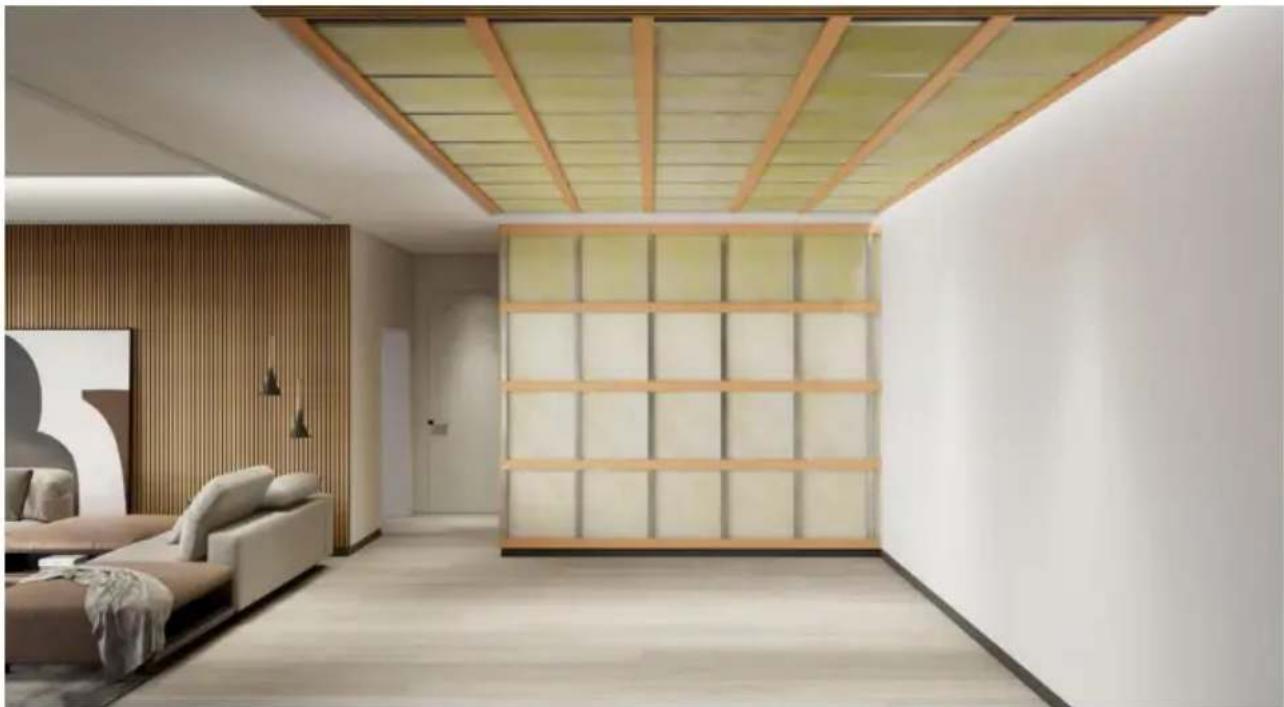

B: Het plaatsen van de geluidsabsorberende wol tussen de kiel en houten rekker

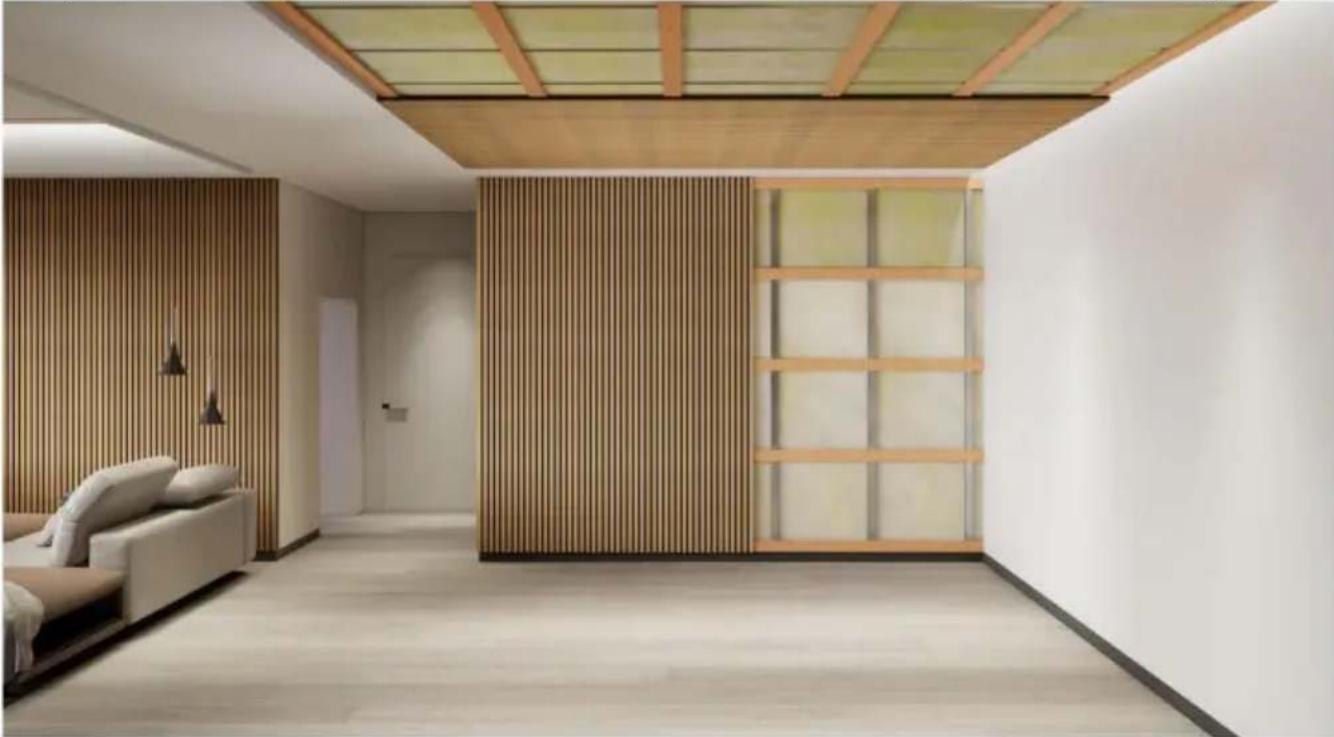

Het paneel monteren •

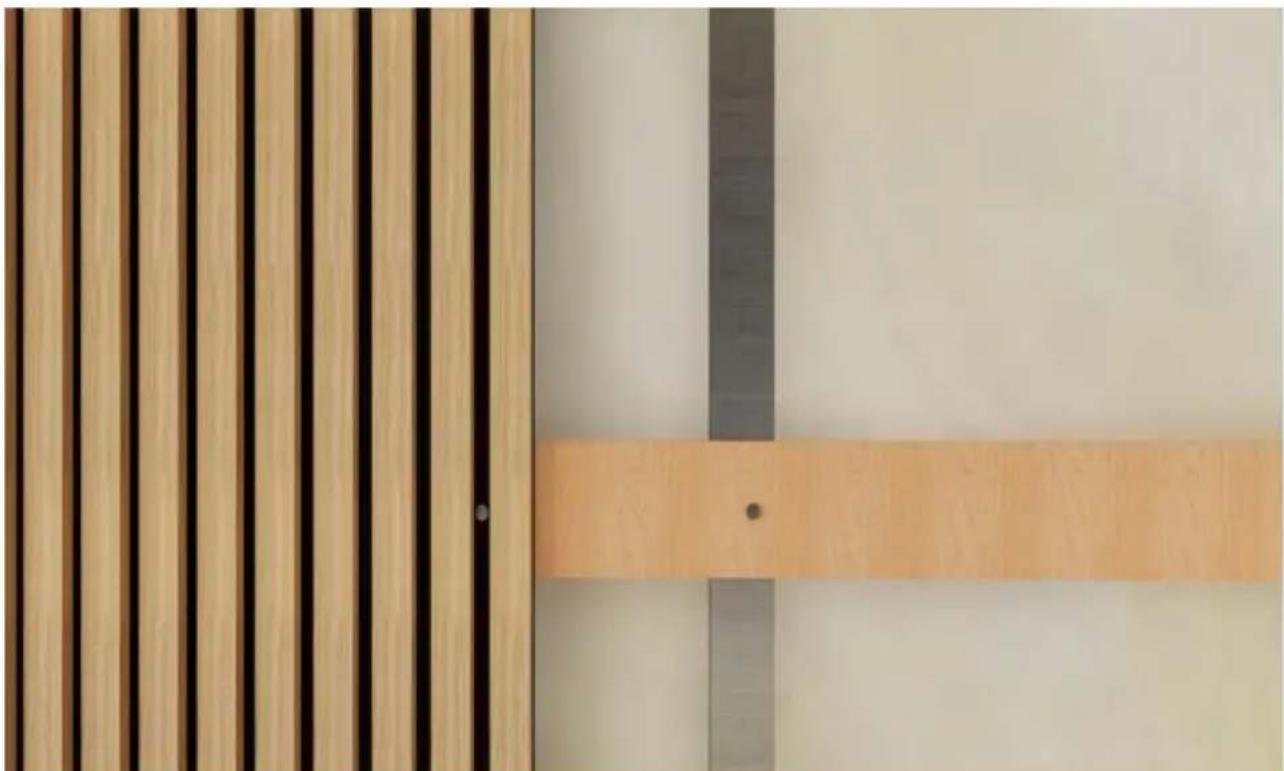

Schroef met de elektrische schroevendraaier het zwarte vilt in de houten rekken.

Opmerking: Raadpleeg de bovenstaande eenvoudige installatiemethode met schroeven. • Houd er bij montage in het verlengde van elkaar rekening mee dat de viltzijde van het ene paneel naadloos aansluit op de lamelzijde van het volgende paneel.

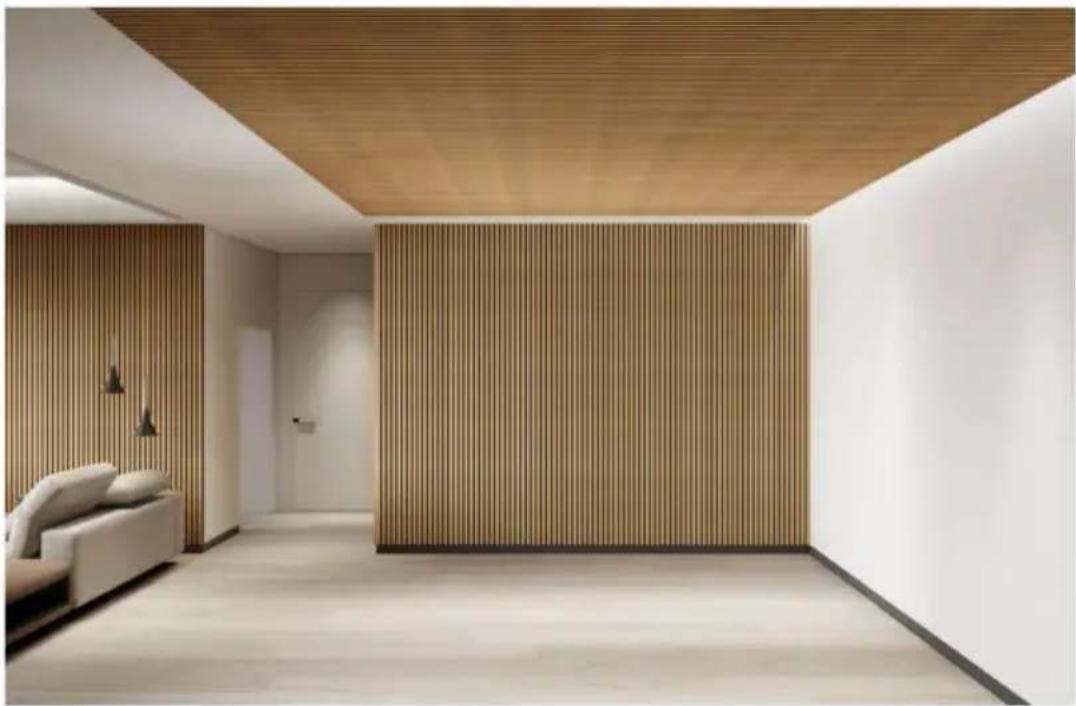

Stap 4: De muur en het plafond zijn nu volledig geïnstalleerd.
