GEBRUIKSAANWIJZING 5FT-2D-5K-H Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

Vloerregister

MODEL: 5FT-2D-5K-H/5FT-2D-5K-Y/6FT-2D-5K-H/6FT-2D-5K-Y/

6.6FT-2D-5K-H/6.6FT-2D-5K-Y/8FT-2D-6K/8FT(J)Enkele deur/ 8FT(I)Enkele deur/10FT-3D-7K-J/10FT-3D-7K-I

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie-of software-updates voor ons product zijn.

VEILIGHEIDSINSTRUCTIES

WAARSCHUWING:

Lees dit materiaal voordat u dit product gebruikt. Als u dit niet doet, kan dit leiden tot ernstig letsel.

Voorzorgsmaatregelen bij de montage

1. Monteer alleen volgens deze instructies. Onjuiste montage kan gevaren creëren.
2. Draag tijdens het werk een door de ANSI goedgekeurde veiligheidsbril en stevige werkhandschoenen. montage.
3. Zorg ervoor dat de montageplek schoon en goed verlicht is.
4. Houd omstanders uit de buurt tijdens de montage.

5. Ga niet in de winkel staan als u moe bent of onder invloed van alcohol, drugs of medicijnen.

6. Producteigenschappen zijn van toepassing op correct en volledig geassembleerd product alleen.

7. Voor aanvullende informatie over de onderdelen die in de volgende lijst staan vermeld, pagina's, raadpleeg dan het montageschema van deze handleiding. Uitpakken en Scheid alle onderdelen in een schone werkruimte.

8. Om veiligheidsredenen wordt aanbevolen om deze hardware door 2 personen te laten installeren. mensen

9. Producten worden buiten bereik van kinderen en huisdieren geïnstalleerd;

Neem voorzorgsmaatregelen

1. Dit product is geen speelgoed. Laat kinderen niet met dit artikel spelen.
2. Gebruik het product alleen zoals bedoeld.
3. Controleer het apparaat voor elk gebruik. Gebruik het apparaat niet als er onderdelen loszitten of beschadigd zijn.

BEWAAR DEZE INSTRUCTIES

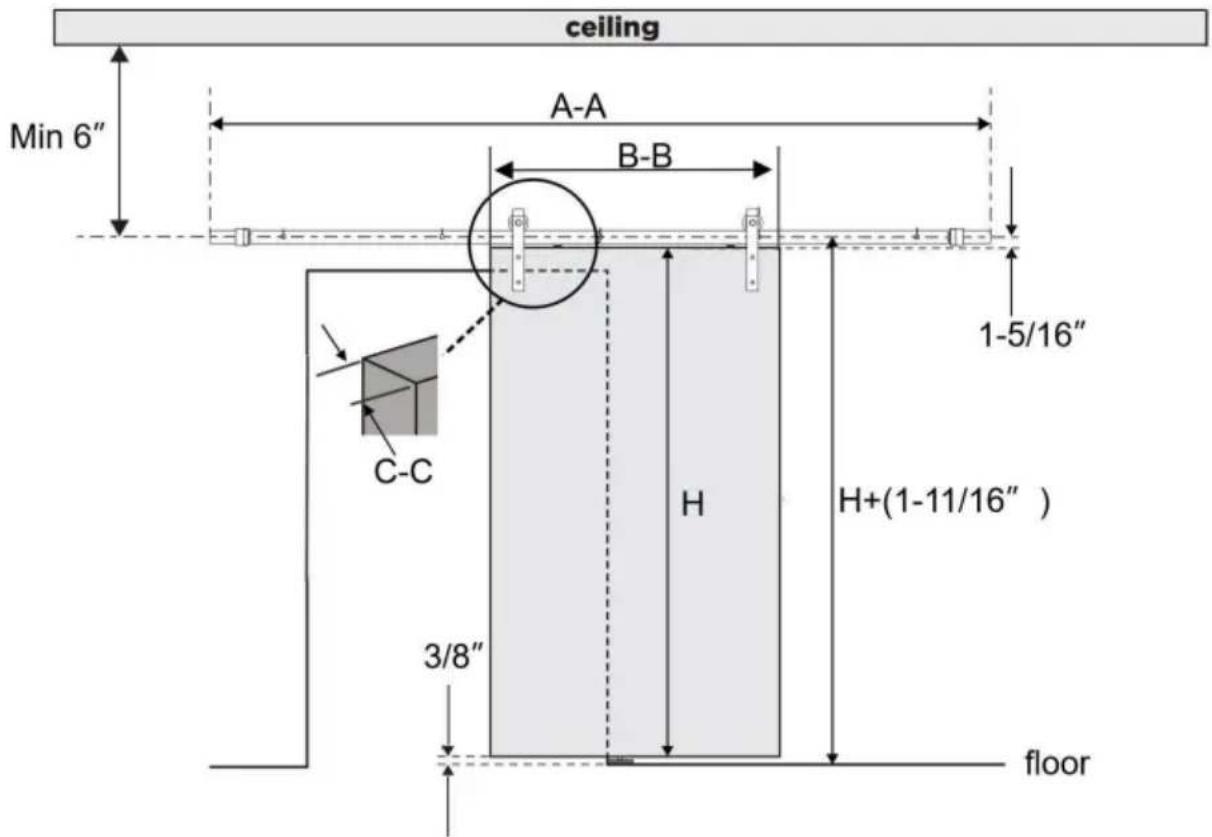

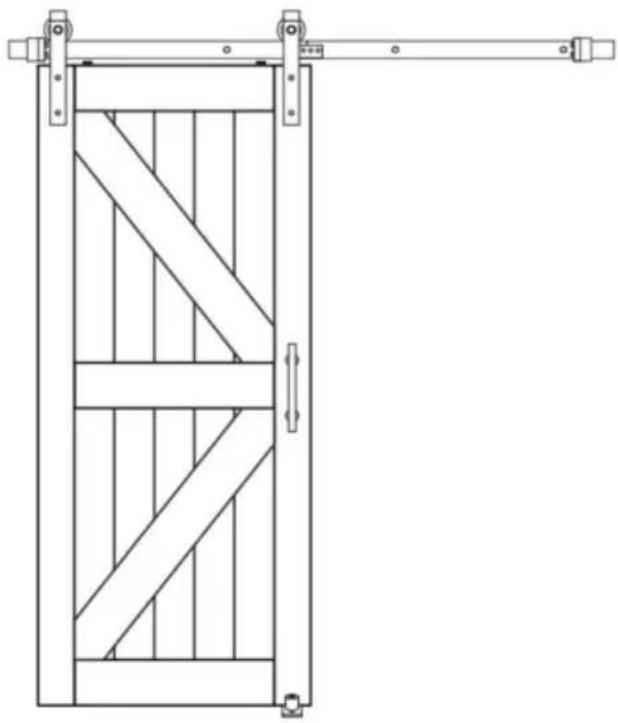

Productgeschiktheid

De doos bevat geen deurpanelen en andere houten vierkanten, die vereisen extra aankoop

De overige afmetingen:

1.Product is toepasbaar op de enkele schuifdeur, de deurhoogte is H
afhankelijk van de hoogte die u koopt;
2. De hoogte van het midden van het spoor tot de grond moet 1,6875 inch hoger zijn dan de deurhoogte;
3. De afstand van het midden van het spoor tot het plafond bedraagt minimaal 15 cm
4. De afstand tussen de onderkant en de onderkant is 0,375
duim

Parameterlijst

Model	Product kleur nummetype	hanger type	Baansplitsing	Aantal rails montagegaten
5FT-2D-5K-H	zwart	J-mal	2 stuks	5 stuks
5FT-2D-5K-Y Donker zilver
6FT-2D-5K-H	zwart
6FT-2D-5K-Y Donker zilver
6,6FT-2D-5K-H	zwart
6.6FT-2D-5K-Y Donker zilver
8FT-2D-6K Donkerzilveren J-mal			2 stuks	6 stuks
8ft(j)enkel deur	zwart	J-mal
8ft(I)enkel deur	zwart	Ik vorm
10FT-3D-7K-J	zwart	J-mal	3 stuks	7 stuks
10FT-3D-7K-I		Ik vorm

Onderdelenlijst

Zelfde aantal onderdelen

A:Anti-springblok×2st	B:M4×25verzonken kop tapschroef×2st	C:DoorStopper × 2st	D:T-vormVloergids×1 stuk
E:ÿ6×30 Kunststof expansiebout × 2st	F:M4×25 Rond kopschroef ×2st	G: 2,5 mm zeskantSleutel × 1st	H:MuurAfstandhouder×4
K:M10×55 bout×4	L:Railkit × 1st

Onderdelen met verschillende hoeveelheden

Model	J:Hanger-J	O:ringen	P:M8×90Schroef	Vraag:ÿ12×50Plasticexpansiebout	M:MuurAfstandhouder
5FT-2D-5K-U	2	13	5	5	5
5FT-2D-5K-J
6FT-2D-5K-U
6FT-2D-5K-J
6,6FT-2D-5K-H
6,6FT-2D-5K-J
8FT-2D-6K	2	14	6	6	6
8ft(j)enkele door
8ft(I)Zingle Door	0
10FT-3D-7K-J	2	15	7	7	7
10FT-3D-7K-Ik	0
De volgende zijn het model 8FT-2D-6K, 8ft(j)enkele deur, 8ft(I)enkele Alleen deuraccessoires beschikbaar
R: M6*10 bout×4st		S:verbindingriem×1st T:4mm zeskant ×1st

De volgende accessoires zijn alleen beschikbaar voor het model 10FT-3D-7K-I en 8ft(I)Single Door

Ik:Hanger-I×2

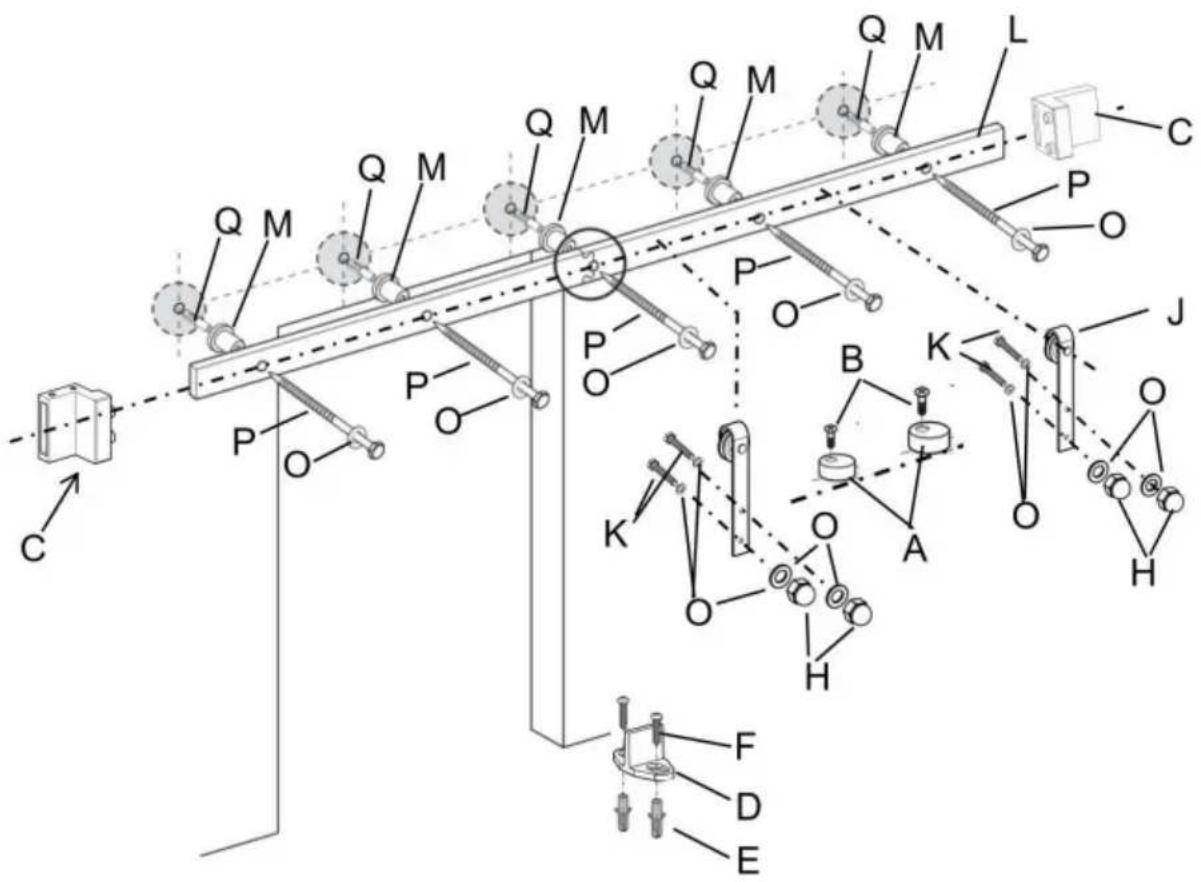

Ontledingsdiagram van model 6ft-2d-5k-h

Let op: De overige modelontledingsplots zijn vergelijkbaar

CNOAUTIE

Verkeerd hanteren van zware objecten (bijv. deuren) kan leiden tot verlies van evenwicht en ernstig letsel. Zorg er altijd voor dat u het object stevig

vasthoudt en in evenwicht bent voordat u het object verplaatst. Draag altijd veiligheidsschoener bij het tillen van zware objecten.

Als lichaamsdelen (zoals haar en vingers) in bewegende delen vast komen te zitten, kan dit leiden tot: beknelling en ernstig letsel. Steek uw vingers niet in onderdelen die kunnen bewegen en Verwijder of verwijder altijd alles van uw lichaam dat schadelijk kan zijn verstrengeld met een bewegend onderdeel.

Het sluiten van schuifdeuren met uw hand aan het uiteinde van de deur kan resulteren in uw hand of vingers klem komen te zitten tussen de deur en andere vaste voorwerpen voorwerpen (bijv. een andere deur, lijstwerk) die ernstig letsel veroorzaken. Gebruik altijd de deurkruk om de deur te sluiten

Gebruiksverklaring

Het gebruik van buitensporig geweld bij het openen en sluiten van de deur(en) kan leiden tot: schade aan de hardware. Houd altijd de hendel vast om de door(s).

Benodigde gereedschappen

Snelheid Vierkant	Potlood	PhillipsSchroevendraaier	Plakband
Moersleutel Niveau		Oefening	ÿ3/8" boor
ÿ29/64" boor	ÿ7/32" boor

Productassemblage

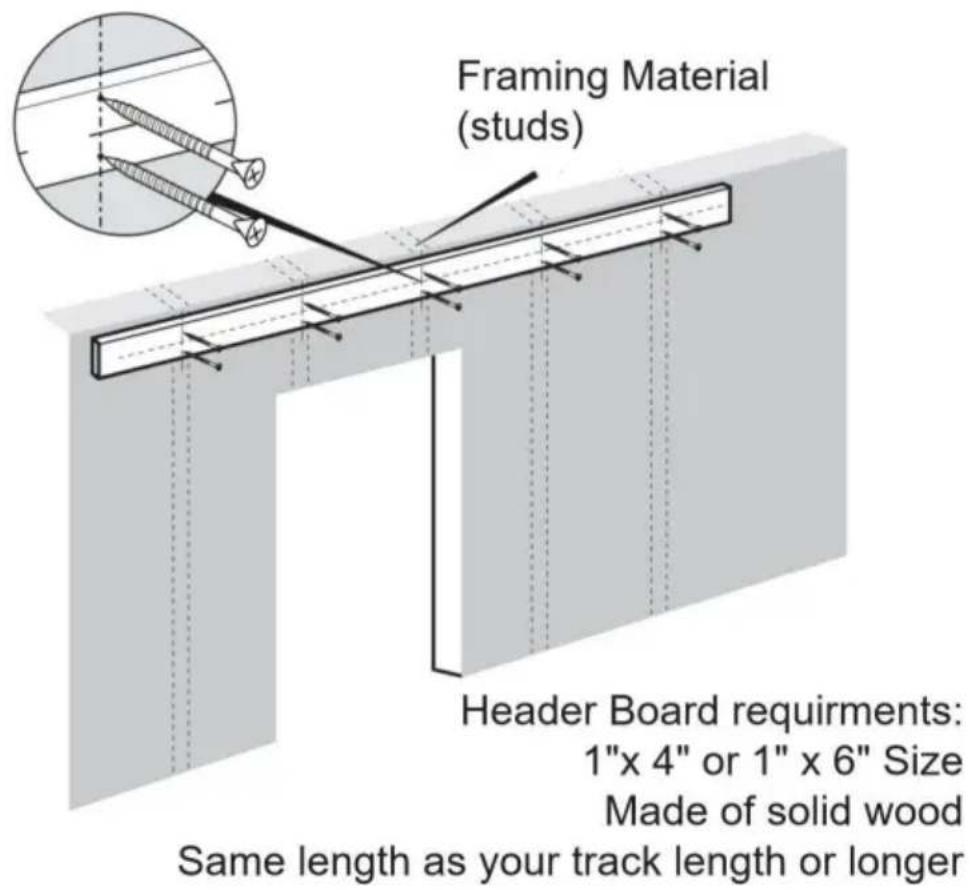

Het is erg belangrijk om te bepalen of u een header moet installeren

Controleer het bord voordat u de rails installeert.

ALS u in de volgende situaties terechtkomt, raden wij u ten zeerste aan om een

Kopbord. • ALS

uw wandsteunen niet 16 inch in het midden zitten, wat niet overeenkomt met onze

rail (onze rail wordt geleverd met voorgeboorde gaten om de 16 inch in het

midden) • ALS uw type muur een muur is die niet van beton is, gipsplaat of een ander type muur (zoals deze

kan het gewicht van de rail en de gemonteerde deur niet dragen) • ALS er een

deuropening is

Let op: Kopbord en de schroeven om het kopbord te installeren zijn niet inbegrepen.

inbegrepen. Je kunt ze online of offline kopen.

Stap 1

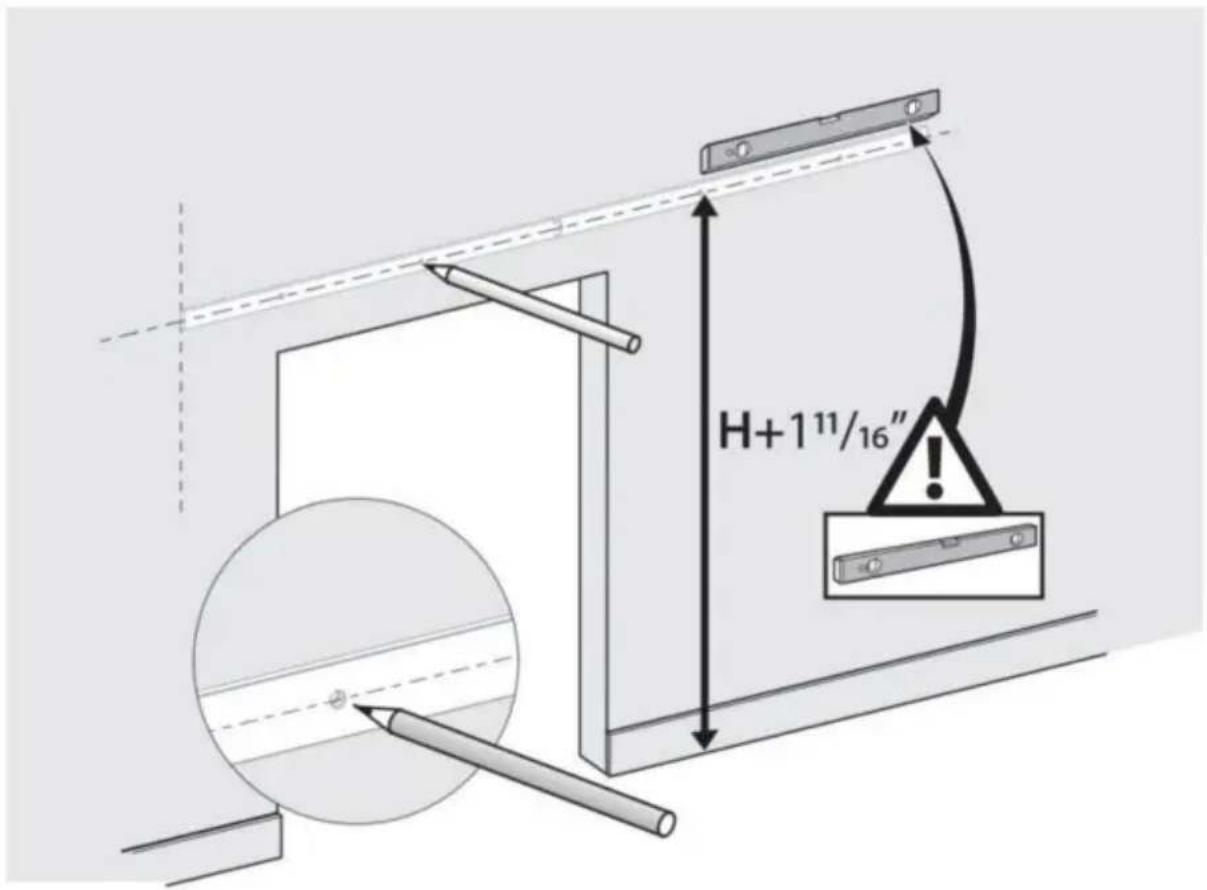

1.1. Gebruik een waterpas en een meetlint om de middellijn van de baan te markeren.

weergegeven in het productselectiediagram is de hoogte van de deur H in de

foto hierboven, de hoogte van de middellijn (gemeten vanaf de vloer) is de hoogte van uw deur PLUS 1-11/16".

1.2. Plaats de rail op zijn plaats door de gemarkeerde middellijn, zorg ervoor dat deze waterpas is en gebruik de rail als sjabloon om de locatie van de montagegaten voor de rail te markeren. met een potlood volgen.

Zie onderstaande installatietip.

H+1¹¹/₁₆"

Het spoor moet de deuropeningen in de wandpanelen volledig bedekken; wij suggereren dat één uiteinde van het spoor gelijk ligt met de opening in de muur, en dit heeft te maken met de breedte van de deur.

INSTALLATIETIP:

Om de gaten gemakkelijker te markeren, kunt u de rail met één uiteinde installeren bout zonder afstandhouder, die helpt om een uiteinde van de baan te fixeren. En dan kun je Verplaats het vrije uiteinde om ervoor te zorgen dat de rails waterpas is en de montagegaten zijn gemarkeerd.

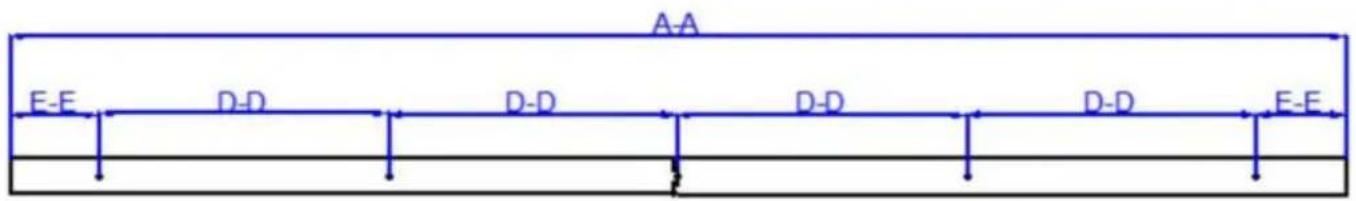

U kunt ook naar de spoorgrootte verwijzen om de positie van de spooropening te markeren

Model	spoorlengte AA	spoor gat afstand DD	gat aan de zijkant van de rati en railrand EN EN	Aantal gemarkeerd gaten
5FT-2D-5K-H	5 voet (1500 mm)	325 mm	100mm	5 stuks
5FT-2D-5K-J
6FT-2D-5K-H	6ft (1830mm)	406mm	103mm	5 stuks
6FT-2D-5K-J
6,6FT-2D-5K-H	6,6 voet (2000 mm)	406 mm	188mm	5 stuks
6,6FT-2D-5K-J

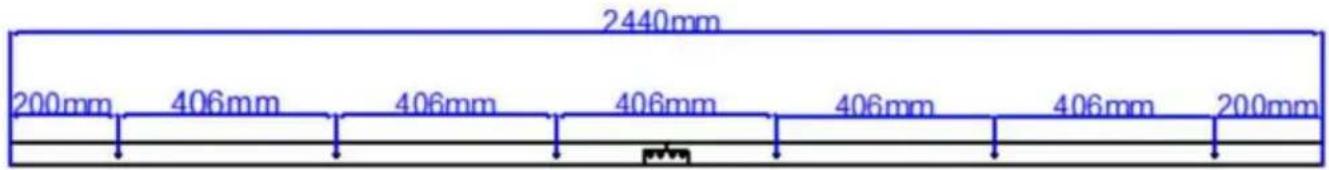

De railbevestigingsgaten van model 8FT-2D-6K, 8ft(J)enkele deur en 8ft(I)enkele deur zijn als volgt: zes gaten;

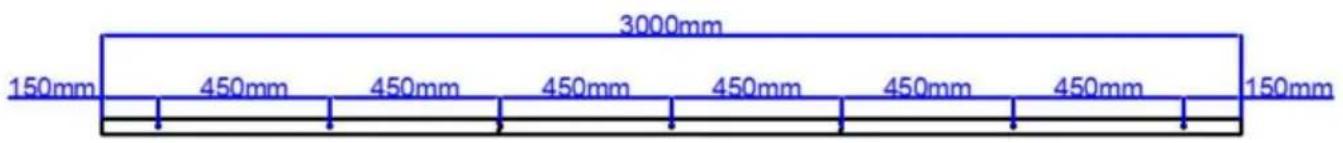

De railmontage -afmetingen voor de modellen 10FT-3D-7K-J en 10FT-3D-7K-I zijn als volgt, zeven gaten;

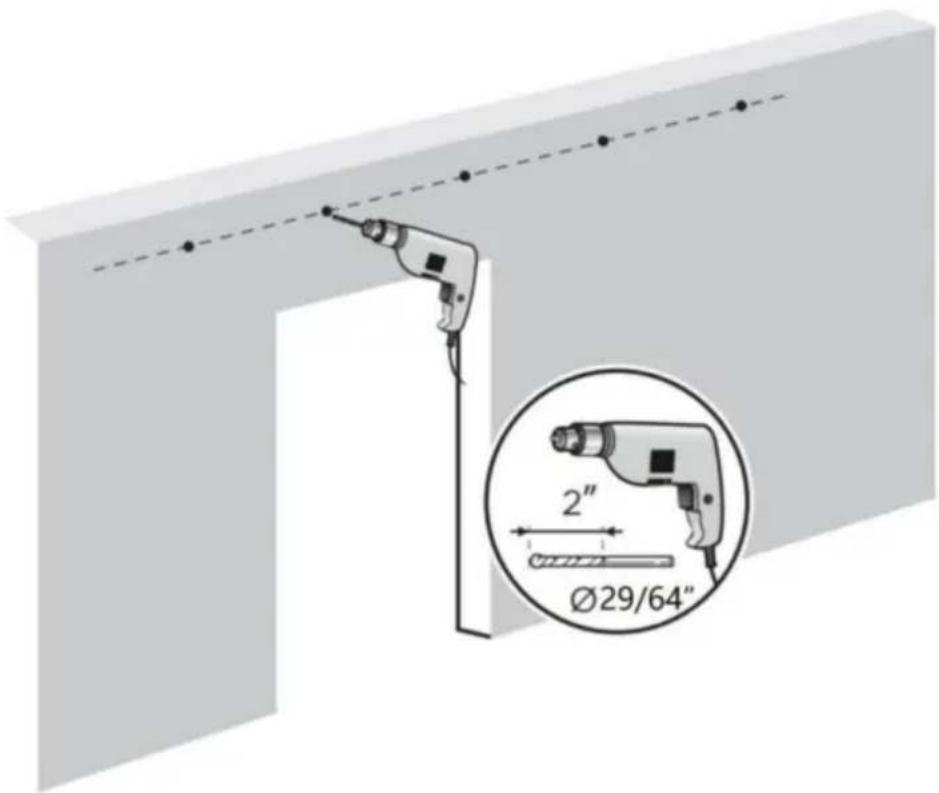

2.1. Gebruik een boorgat van ÿ29/64" op de gemarkeerde positie, 2 inch diep;

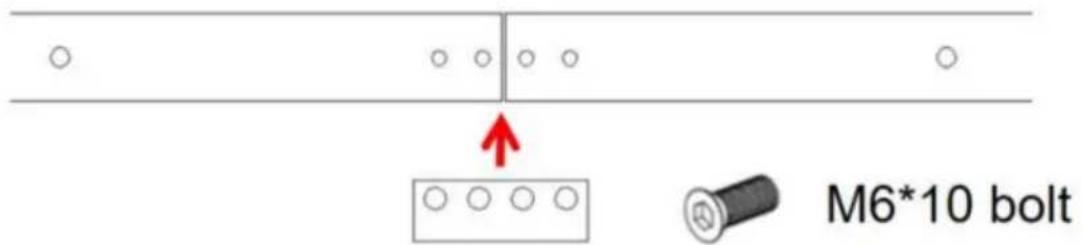

3.1. De 2 geleiders van het model 8FT-2D-6K worden gecombineerd door een verbindingsband en 4 bouten;

M6*10 bolt

De overige modellen zijn bloemvormige combinaties via de rail.

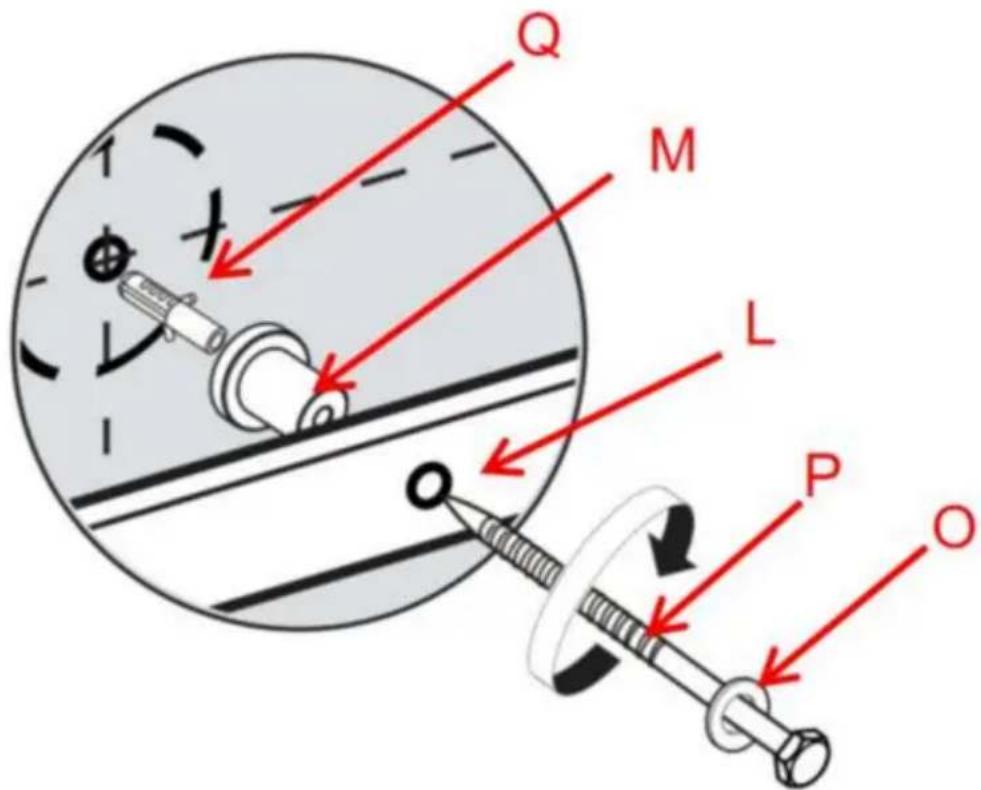

3.2.Installatie van betonnen muur.

Plaats eerst de kunststof expansiebout Q in de gaten in de betonnen muur. Gebruik vervolgens schroef P door de ringen O, rail L en muurafstandhouder M en zet de kunststof expansiebout Q vast.

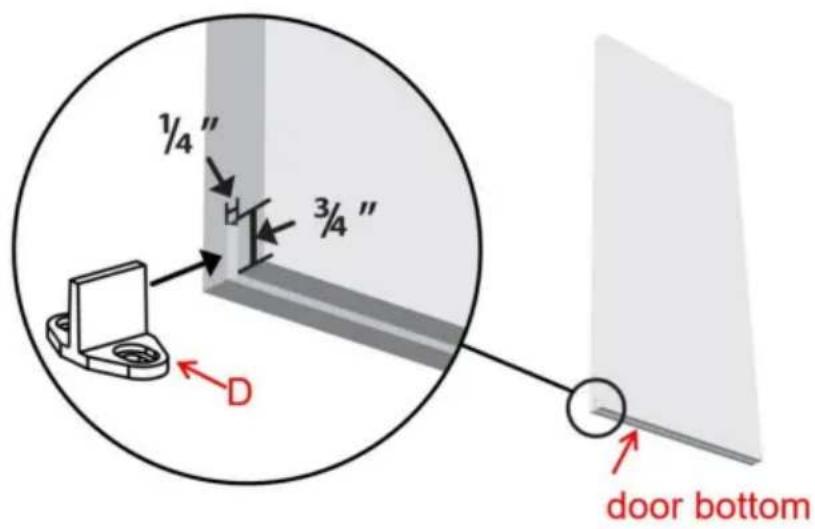

Gebruik een freesmachine of cirkelzaag om een inkeping te maken aan de onderkant van de deur, langs het midden, zodat de punt van de T-vormige vloergeleider ertussen past. De vloergeleider zorgt ervoor dat uw deur stabiel blijft en voorkomt dat de onderkant van de deur heen en weer zwaait wanneer u de deur open en dicht schuift.

1/4" H 3/4" D door bottom

Stap 5

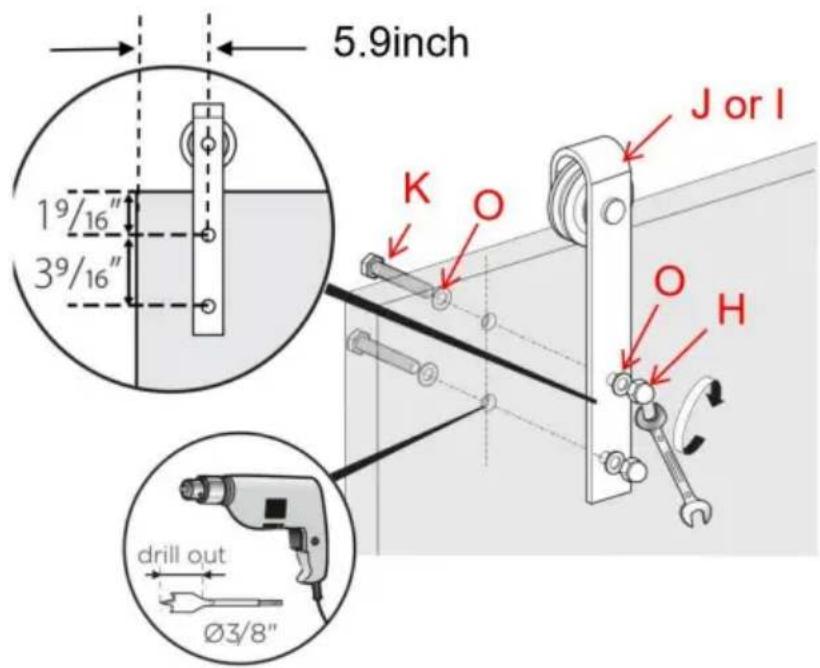

Gebruik de bout K volgens de volgende afbeelding om door de ring O, deur, hanger J, ring O gaan en draai ten slotte de bout H vast met de moer om de hanger J aan de bovenkant van de deur te bevestigen. Installeer de hangers aan de bovenkant van de deur. Zorg ervoor dat o bout K zich in de middenlijn van de bovenkant van de deur bevindt.

Voor elke hanger zijn twee bouten nodig; voor elke deur zijn 2 hangers nodig.

Let op: De hanger voor het model 10FT-3D-7K-I is Hanger I.

Als de dikte van uw deur 1-3/4 inch is, hoeft u ring O niet te installeren.

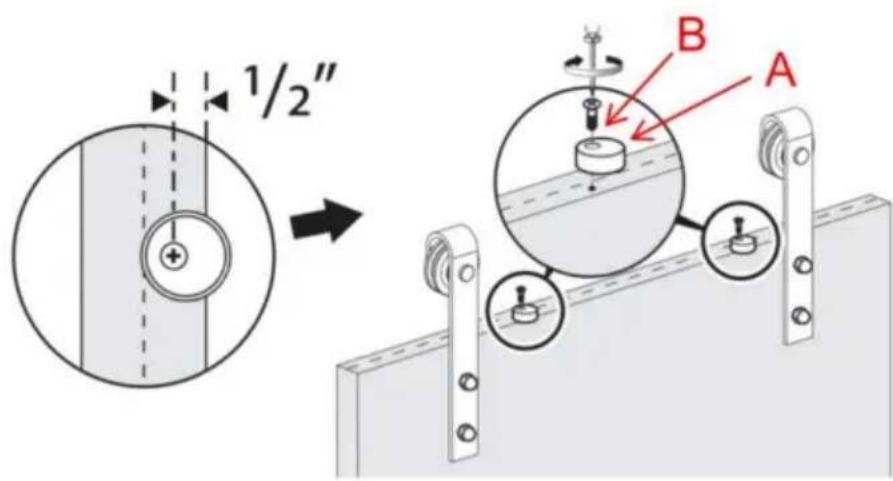

De anti-overstapblokken worden gebruikt om te voorkomen dat de deur de rail raakt wanneer de deur wordt geschoven.

Markeer eerst op 1,25 cm van de rand van de deur. Lijn vervolgens de schroefgaten van ant overspringblok A uit met de markering. Gebruik schroef B door anti-overspringblok A en vergrendel de markering.

1/2" B A

Stap 7

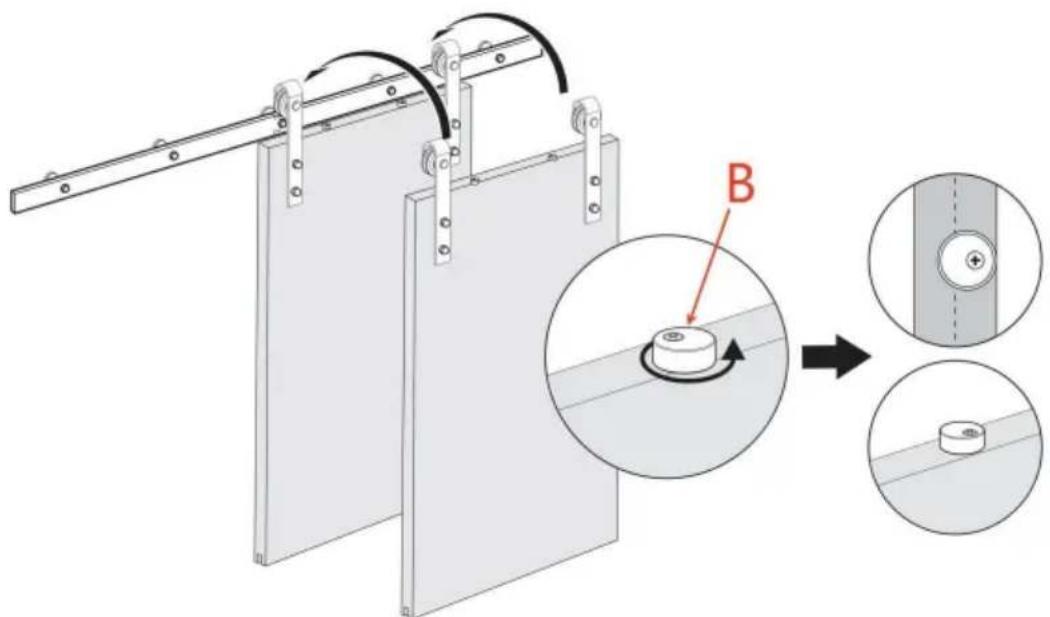

Hang de deur over de rail en draai de anti-springblokken 180°

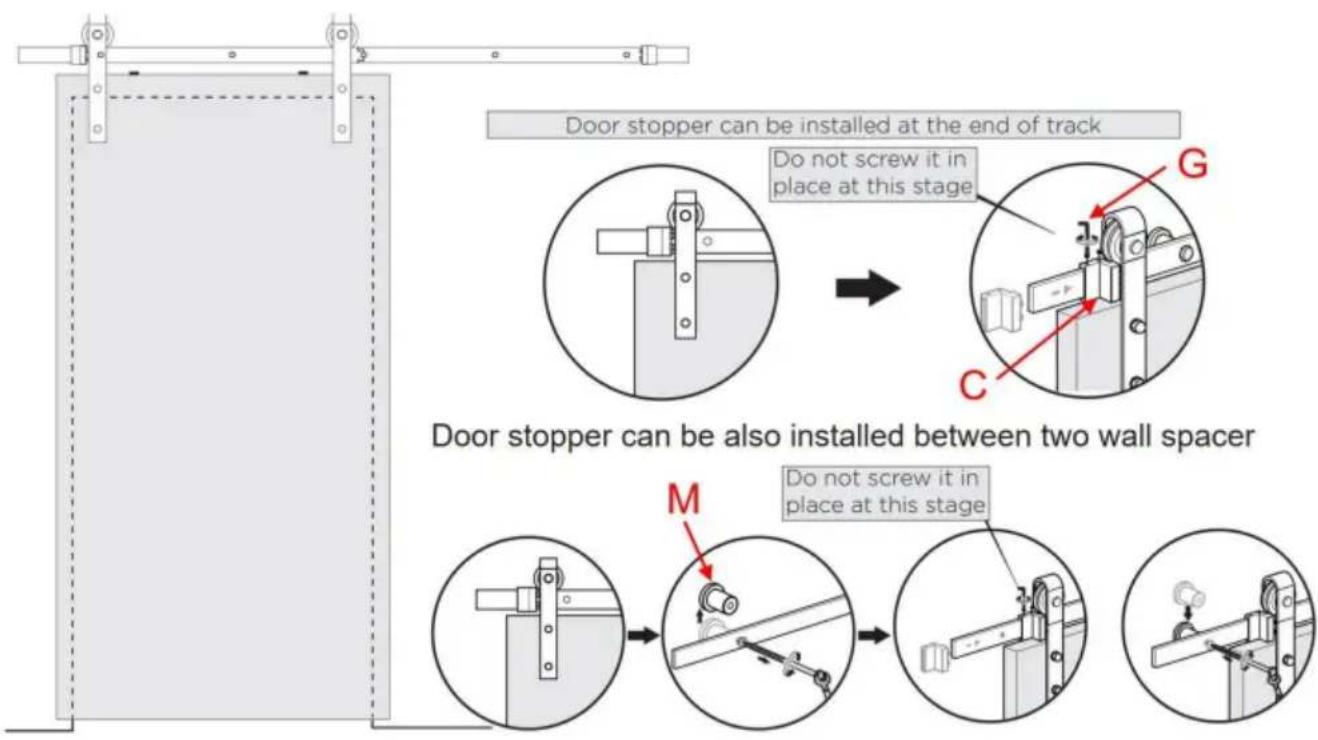

Schuifdeurstoppers C aan beide uiteinden van de rail.

Schuif de deur heen en weer om te testen hoe goed de deur de opening afdekt.

Herpositioneer deurstoppers zoals u nodig hebt. Pas de positie van de linker- en

rechter deurstopper wanneer de deur open en dicht is. Als u de deur verkleint

Bij een dergelijke reis kunnen de deurstoppers C naar het midden van de rail bewegen.

Wanneer deurstoppers C worden geblokkeerd door wandafstandhouder M en niet kunnen

bewegen, kunt u wandafstandhouder M verwijderen, naar de juiste positie verplaatsen en vervolgens

Plaats de deurstoppers M terug op hun oorspronkelijke positie.

Deurstopper kan ook tussen twee muurafstandhouders worden geplaatst

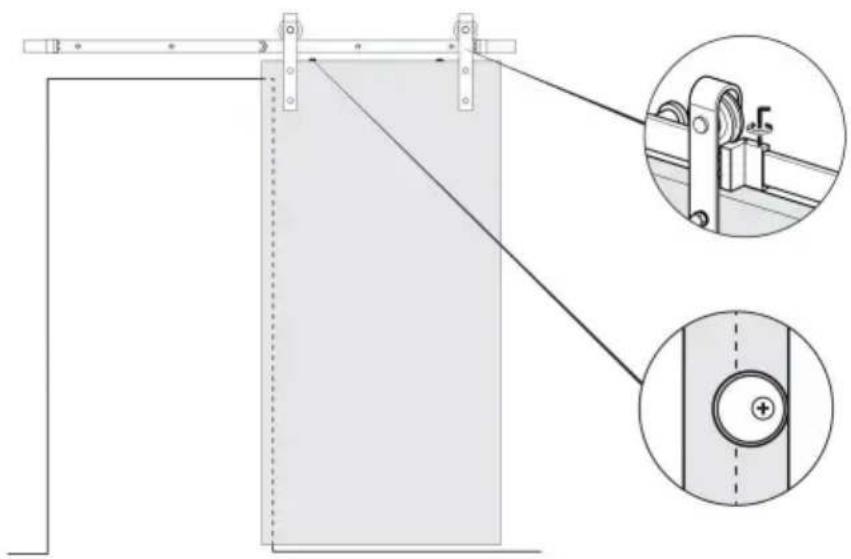

Eindcontrole van deurstoppers en anti-springblokken.

Controleer of de deurstoppers goed zijn geplaatst en vastgedraaid door de

Inbussleutel G.

Controleer ook of de anti-springblokken goed zijn gedraaid en vastgedraaid.

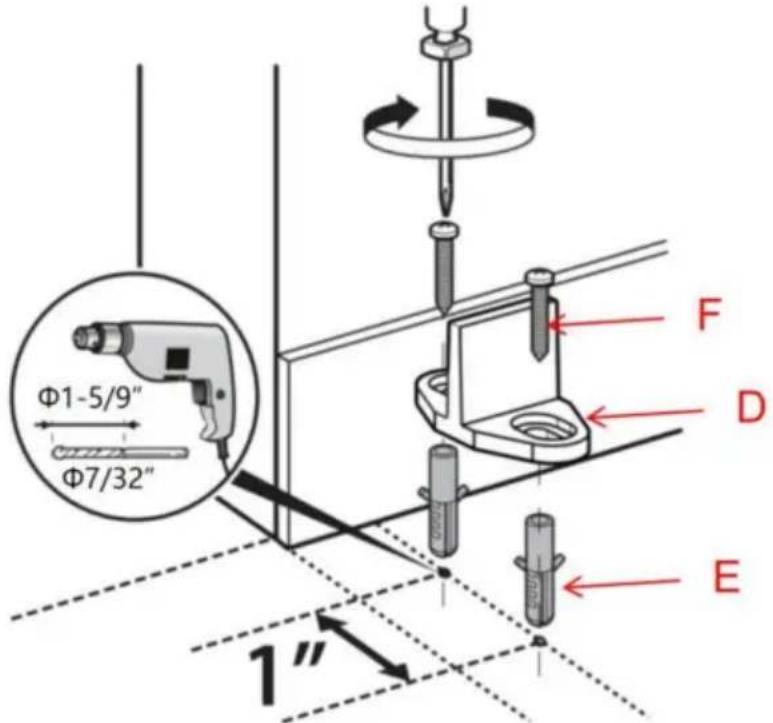

Installeer de vloergeleider D.

10.1. Plaats de vloergeleider eerst op de vloer in een geschikte positie, schuif de deur zo dat de punt van de vloergeleider goed in de gleuf aan de onderkant van de deur kan werken. En markeer vervolgens 2 gaten van de vloergeleider. Markeer vervolgens twee schroefgaten door de vloergeleider en twee punten op de vloer.

10.2. Gebruik een boor van ÿ7/32" om gaten te boren met een diepte van 1,375 inch op de vloermarkering. Plaats vervolgens de kunststof expansiebout E in het vloergat. Schroef F gaat door het schroefgat van vloergeleider D en wordt in de kunststof expansiebout E geïnstalleerd om de installatie van vloergeleider D te voltooien.

Φ1-5/9" Φ7/32" 1" F D E
