GEBRUIKSAANWIJZING KMI8500.0SR Küppersbusch

Verwijderen van de verpakking

Verwijder de transportverpakking op een zo milieubewust mogelijke manier. De recyclage van het verpakkingsmateriaal bespaart grondstoffen en vermindert de afvalberg.

Verwijderen van oude apparaten

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld. Het moet echter naar een plaats worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled.

Door dit product correct te verwijderen, draagt u bij tot de bescherming van het milieu en de volksgezondheid. Het milieu en de volksgezondheid worden in gevaar gebracht door het product verkeerd te verwijderen. Voor meer details in verband met het recyclen van dit product, neemt u het best contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.

De kookplaat is alleen voor de bereiding van levensmiddelen in het huishouden en in gelijkaardige omgevingen bedoeld. Gelijkaardige omgevingen zijn:

• Het gebruik in winkels, kantoren en gelijkaardige werkomstandigheden.
• Het gebruik in landbouwbedrijven.
• Het gebruik door klanten in hotels, motels en andere typische woonomgevingen.
• Het gebruik in logies en ontbijt.

Ze mag niet voor een ander doel en alleen onder toezicht worden gebruikt.

Hier vindt u...

Lees eerst zorgvuldig de informatie in dit boekje door vooraleer u uw kookplaat in gebruik neemt. Hier vindt u belangrijke richtlijnen voor uw veiligheid, het gebruik, het schoonmaken en het onderhoud van het apparaat, zodat u er lang plezier aan beleeft.

Als er een storing optreedt, kijk dan eerst na in het hoofdstuk „Wat te doen bij problemen?”. Kleinere storingen kunt u vaak zelf verhelpen en u vermijdt op die manier onnodige servicekosten.

Bewaar deze handleiding zorgvuldig. Geef deze gebruiks- en montagehandleiding ter informatie en veiligheid aan een nieuwe eigenaar door.

Inhoud

Veiligheidsaanwijzingen en waarschuwingen 65

Voor aansluiting en werking 65

Voor de kookplaat 65

Voor personen 66

Beschrijving van het apparaat 67

Bediening door sensoren 68

De kookplaat 69

Panherkenning 69

Gebruiksduurbeperking 69

Andere functies 69

Oververhittingsbeveiliging (inductie) 69

Servies voor inductiekookplaat 70

Tips om energie te besparen 70

Kookstanden 70

Restwarmteweergave 70

Apparaat bedrijfsklaar maken 71

Bediening van de toetsen 71

Kookplaat en kookzone inschakelen 71

Kookzone uitschakelen 71

Kookplaat uitschakelen 71

Kinderbeveiliging 72

Kinderbeveiliging uitschakelen 72

Automatische uitschakeling (timer) 73

Kookwekker (eierwekker) 73

Powerstand 74

Powermanagement 74

Brugfunctie 74

Afzuiging gebruiken 75

Afzuiging in- en uitschakelen 75

Naloop van de afzuiging 75

Reiniging en onderhoud 76

Keramische kookplaat 76

Kookplaatafzuiging 76

Wat te doen bij problemen? 77

Montage 78

Veiligheidsinstructies voor de keukenmeubelmonteur 78

Ventilatie 78

Montage 78

Variabele inbouwmogelijkheden 79

Randloze montage 79

Montage afzuigsysteem 81

Afzuigluchtkanaal-componenten (inclusief) 81

7-polige stekker voor aansluiting afzuiging 82

Inbouw kookplaatafzuiging 82

Elektrische aansluiting 83

Inbedrijfstelling 83

Voor aansluiting en werking

• De apparaten worden volgens de geldende veiligheidsvoorschriften gebouwd.
• Aansluiting op het net, onderhoud en reparatie van het apparaat mogen alleen door een erkend vakman volgens de geldende veiligheidsvoorschriften worden uitgevoerd. Ondeskundig uitgevoerde werkzaamheden vormen een risico voor uw veiligheid.
• Als de netaansluitkabel van dit apparaat beschadigd is, moet ze door de fabrikant of zijn klantenservice of door een gelijkaardig gekwalificeerde persoon worden vervangen om risico's te vermijden.
• Het apparaat mag niet met een externe schakelklok of een extern afstandsbesturingssysteem worden gebruikt.

Voor de kookplaat

• Wegens de zeer snelle reactie bij een hoog ingestelde kookstand de inductiekookplaat niet zonder toezicht gebruiken!
• Houd bij het koken rekening met de hoge opwarmsnelheid van de kookzones. Vermijd het leegkoken van pannen omdat daarbij het gevaar bestaat dat de pannen oververhit raken!
• Plaats geen lege potten en pannen op de ingeschakelde kookzones.
• Wees voorzichtig bij het gebruik van bain-marie pannen. Bain-marie pannen kunnen onbemerkt leegkoken! Dat veroorzaakt beschadigingen aan de pan en aan de kookplaat. De fabrikant kan hiervoor niet aansprakelijk worden gesteld!
• Schakel een kookzone na gebruik altijd met de min-toets uit en niet alleen met de panherkenning.
• Oververhitte vetstoffen en olie kunnen spontaan ontbranden. Bij het bereiden van gerechten met vet en olie steeds in de buurt blijven. Brandend vet of olie nooit met water blussen! Het apparaat uitschakelen en dan de vlammen voorzichtig met bijv. een deksel of een blusdeken afdekken.
• De keramische plaat is zeer stevig. Zorg er niettemin voor dat er geen harde voorwerpen op de keramische plaat vallen.

Puntvormige slagbelastingen kunnen de kookplaat doen breken.

• Bij breuken, barsten, scheuren of andere beschadigingen aan de keramische kookplaat bestaat gevaar voor elektrische schokken. Het apparaat onmiddellijk buiten gebruik nemen. Onmiddellijk de zekering in de woning uitschakelen en contact opne- men met de klantenservice.
• Als de kookplaat door een defect in de sensorregeling niet meer kan worden uitgeschakeld, onmiddellijk de zekering in de woning uitschakelen en contact opnemen met de klantenservice.
• Voorzichtig bij het werken met huishoudelijke apparatuur! Netsnoeren mogen niet met de hete kookzones in contact komen.
• Brandgevaar: nooit voorwerpen op de kookplaat laten liggen.
• De keramische kookplaat mag niet worden gebruikt om er voorwerpen op neer te leggen!
• Geen aluminiumfolie of kunststof op de kookzones leggen. Alles wat kan smelten uit de buurt van de hete kookzone houden, bijv. kunststof, folie, in het bijzonder suiker en gerechten met een hoog suikergehalte. Suiker onmiddellijk met een speciale glasschraper volledig van de keramische kookplaat verwijderen zolang deze nog warm is, om beschadigingen te vermijden.
• Metalen voorwerpen (zoals keukengerei, bestek...) mogen niet op de inductiekookplaat worden gelegd omdat ze heet kunnen worden. Gevaar voor verbranding!
• Geen brandgevaarlijke, licht ontvlambare of vervormbare voorwerpen direct onder de kookplaat leggen.
• Metalen voorwerpen die op het lichaam worden gedragen, kunnen in de onmiddellijke nabijheid van de inductiekookplaat heet worden. Opgelet, gevaar van verbranding. Voor niet-magnetiseerbare voorwerpen (bijv. gouden of zilveren ringen) geldt dit niet.
• Nooit gesloten conservenblikken en compoundverpakkingen op kookzones verwarmen. Door de energietoevoer kunnen deze uiteenspatten!

- De sensoren schoonhouden omdat verontreinigingen door het apparaat als vingercontact kunnen worden herkend. Nooit voorwerpen (pannen, vaatdoeken, enz.) op de sensoren plaatsen!

- Als pannen tot over de sensoren overkoken, is het aanbevolen op de UIT-toets te drukken.

- Hete potten en pannen niet in de buurt van de sensoren schuiven of deze afdekken. In dat geval wordt het apparaat automatisch uitgeschakeld.

- De pan altijd in het midden van de kookzone plaatsen.

- Grote pannen zoveel mogelijk op de achterste kookzones gebruiken om te vermijden dat de sensoren te warm worden (oververhitting van de touch-control; foutmelding E2, uitschakeling van de touch-control).

- Als er zich in de woning huisdieren bevin-den die aan de kookplaat kunnen, moet de kinderbeveiliging worden geactiveerd.

- De keramische kookplaat mag in geen geval met een stoomreinigingsapparaat of dergelijke worden schoongemaakt!

- Let erop dat er geen voorwerpen (bijv. stofdoek) in de onmiddellijke nabijheid van de kookplaatafzuiging liggen. Deze kunnen door de luchtstroom worden ingezogen. Principieel moeten vloeistoffen en kleine voorwerpen uit de buurt van het apparaat worden gehouden.

- Gebruik het apparaat niet zonder ingezette vetfilter.

- Verzadigde vetfilters betekenen brandgevaar!

- Frituren is alleen bij permanent toezicht toegelaten, flamberen is niet toegelaten!

- Bij het gebruik van schoorsteenafhankelijke hout-, kolen-, gas- of oliekachels moet voor voldoende luchttoevoer worden gezorgd.

- De maximaal toelaatbare onderdruk die door de afzuiging in de opstellingsruimte van de schoorsteenafhankelijke stookinstallatie ontstaat mag niet meer dan 4 Pa (0,04 mbar) bedragen. Anders bestaat vergiftigingsgevaar.

• Tijdens het koken wordt door de damp extra vocht aan de kamerlucht afgegeven.
• In circulatiebedrijf wordt het vocht uit de damp maar voor een klein deel verwijderd. Er moet daarom altijd voor voldoende toevoer van verse lucht, worden gezorgd, bijvoorbeeld door een geopend raam of door het gebruik van huisventilatie.
• Zorg altijd voor een normaal en behaaglijk ruimteklimaat (45 - 60 % luchtvochtigheid).
• Schakel na elk gebruik in circulatiebedrijf de kookplaatafzuiging ca. 20 minuten lang op een lage stand of activeer de automatische naloop.

Voor personen

• Deze apparaten kunnen door kinderen vanaf 8 jaar alsook door personen met verminderd lichamelijk, zintuiglijk of geestelijk vermogen of met gebrek aan ervaring en/of kennis worden gebruikt als erop toezicht wordt gehouden of als ze over het veilig gebruik van het apparaat zijn geïinstrueerd en ze de bijbehorende gevaren hebben begrepen. Kinderen mogen niet met het apparaat spelen. De reiniging en het onderhoud door de gebruiker mogen niet door kinderen worden uitgevoerd, tenzij het onder toezicht gebeurt.
• De oppervlakken van verwarmings- en kookzones worden bij het werken heet. Daarom moeten kleine kinderen principieel uit de buurt worden gehouden.
• Er mogen alleen fornuisrekken of kookplaatafdekkingen van de kookplaatfabrikant of fornuisrekken of kookplaatafdekkingen die door de fabrikant in de gebruiksaanwijzing van het apparaat zijn vrijgegeven worden gebruikt. Het gebruik van niet geschikte fornuisrekken of kookplaatafdekkingen kan tot ongevallen leiden.
• Personen met pacemakers of geïmplanteerde insulinepompen moeten zich ervan verzekeren dat hun implantaten niet door de inductiekookplaat worden beïnvloed (het frequentiebereik van de inductiekookplaat bedraagt 20-50 kHz).

6 3 2 1 4 5 Tappelbach

8.8 min - + + 13 14 15

Het decor kan van de afbeeldingen afwijken.

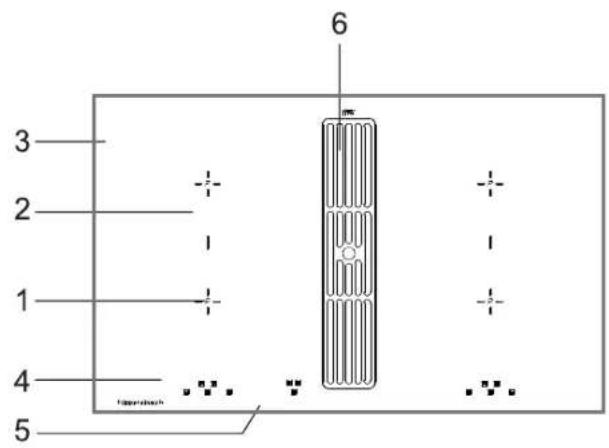

1. Inductiekookzone links voor
2. Inductiekookzone links achter
3. Keramische kookplaat

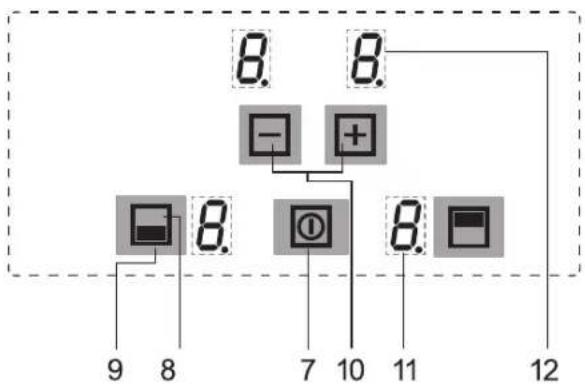

4. Touch-Control-bedieningsveld
5. Stand-by-toets en afzuigingsbesturing
6. Afzuiging
7. Aan/Uit-toets (kookplaat)

8. Kookzonekeuzetoets

9. Symbool voor het aanwijzen van de kookzonepositie op de keramische kookplaat

10. Plus-toets (verhogen) / Min-toets (verlagen)
11. Kookstandaanwijzing
12. Timeraanwijzing
13. Stand-by-toets
14. Min/Plus-toets afzuiging
15. Aanwijzing afzuiging

Bediening door sensoren

De bediening van de keramische kookplaat gebeurt door touch-control-sensoren. De sensoren functioneren als volgt: met de vingertop een symbool op het keramisch oppervlak even aanraken. Elke correcte bediening wordt door een signaaltoon bevestigd. In de rest van de tekst wordt voor de touch-control-sensoren het woord „toets" gebruikt.

Stand-by-toets 3)

Met deze toets wordt het apparaat bedrijfsklaar gemaakt. De toets is bij wijze van spreken de hoofdschakelaar. Na het uitschakelen met deze toets blijft het apparaat nog ca. 120 min. in stand-by. Let op! Als het apparaat volledig uitgeschakeld is, wordt ook geen restwarmte meer aangetoond!

Aan/Uit-toets 📋) kookzones links of rechts

Met deze toets wordt de linker- of rechterkant van de kookplaat in- en uitgeschakeld.

Kookzonekeuzetoets; bijv. voor (B)

Door op een van de beschikbare kookzonekeuzetoetsen te drukken wordt een kookzone geselecteerd, waarvoor vervolgens met de plus-toets of min-toets een kookstand kan worden ingesteld.

Min-toets 7 Plus-toets (10)

Met deze toetsen worden de kookstanden, de automatische uitschakeling en de kookwekker ingesteld. Met de min-toets wordt de aangetoonde waarde verlaagd, met de plus-toets verhoogd.

Kookstandweergave 841)

De kookstandweergave toont de gekozen kookstand, of: Helder verlicht kookzone is gekozen (geselecteerd)

H____restwarmteaanwijzing

P ____ powerstand

L ____ kinderbeveiliging

Brugfunctie

Controlelampje timerfunctie

Min/Plus-toets afzuiging (14)

Met deze toetsen wordt de (kookplaat)afzuiging bediend. Ze kan onafhankelijk van de kookplaat worden gebruikt.

Aanwijzing afzuiging (15)

stand van de afzuiging

min____naloop van de afzuiging

De kookplaat

De kookplaat is met een inductiekookveld uitgerust. Een inductiespoel onder de keramische kookplaat wekt een elektromagnetisch wisselveld op, dat de vitrokeramiek doordringt en in de bodem van de pan een warmtevormende stroom induceert.

Bij een inductiekookzone wordt de warmte niet meer door een verwarmingselement via de pan op de te koken gerechten overgedragen; de nodige warmte wordt m.b.v. inductiestromen direct in de pan gevormd.

Voordelen van het inductiekookveld

• Energiebesparend koken door rechtstreekse energieoverdracht op de pan (aangepaste pannen van magnetiseerbaar materiaal zijn noodzakelijk),
• meer veiligheid omdat de energie alleen wordt doorgegeven als er een pan op de kookzone staat.
• energieoverdracht tussen inductiekookzone en panbodem met een hoog rendement,
• hoge opwarmsnelheid,
• weinig risico op verbrandingen omdat de kookplaat alleen door de panbodem wordt verwarmd, overkokende gerechten branden niet vast,
• snelle, nauwkeurige regeling van de energietoevoer.

Panherkenning U

Als er geen of een te kleine pan op de kookzone staat als de kookzone is ingeschakeld, dan wordt deze niet van energie voorzien. Een knipperende 4 ^n de kookstandaanwijzing maakt daarop attent.

Als er een geschikte pan op de kookzone wordt geplaatst, wordt de ingestelde stand ingeschakeld en de kookstandweergave brandt.

De energietoevoer wordt onderbroken als de pan wordt verwijderd, in de kookstandweergave verschijnt een knipperende

Indien kleinere pannen worden opgezet, waarbij de panherkenning toch in werking treedt, wordt slechts zoveel energie toegevoerd als nodig is.

Panherkenningsgrenzen

De bodem van de pan mag niet kleiner dan een bepaalde minimum-diameter zijn, omdat de inductie anders niet wordt ingeschakeld. Plaats de pan altijd in het midden van de kookzone om een optimaal rendement te verkrijgen.

Kookzonediameter Aanbevolen minimumdiameter panbodem
190 x 210 mm 120 mm

Belangrijk

Naargelang van de kwaliteit van de pan kan de vereiste minimumdiameter voor het reageren van de panherkenning afwijken!

Gebruiksduurbeperking

De inductiekookplaat bezit een automatische gebruiksduurbeperking. De ononderbroken gebruiksduur voor elke kookzone is afhankelijk van de gekozen kookstand (zie tabel).

Ingestelde kookstand Gebruiksduurbeperking in uren
1, 2	6
3, 4	5
5	4
6, 7, 8, 9	1,5

De voorwaarde is dat tijdens de gebruiksduur de instellingen van de kookzone niet worden veranderd.

Als de gebruiksduurbeperking heeft gereageerd, wordt de kookzone uitgeschakeld; er is een kort signaal te horen en in de aanwijzing verschijnt een H.

De automatische uitschakeling heeft voorrang op de bedrijfsduurbeperking, d.w.z. de kookzone wordt pas uitgeschakeld als de tijd van de automatische uitschakeling is afgelopen (bijv. automatische uitschakeling met 99 minuten en kookstand 9 is mogelijk).

Andere functies

Als één of meer sensoren langer of tegelijk worden bediend (bijv. door een per ongeluk op de sensoren geplaatste pan) wordt er niet geschakeld.

U hoort een signaaltoon en ER03 wordt aangetoond. Na een paar se- conden wordt er uitgeschakeld. A.u.b. het voorwerp van de sensoren verwijderen.

Oververhittingsbeveiliging (inductie)

Als de kookplaat langdurig op vol vermogen wordt gebruikt, kan bij een hoge kamertemperatuur de elektronica niet meer voldoende worden gekoeld. Om te vermijden dat te hoge temperaturen in de elektronica optreden, wordt ev. het vermogen van de kookzone automatisch gereduceerd.

Als bij normaal gebruik van de kookplaat en normale kamertemperatuur regelmatig E2 of ER21 verschijnt, is de koeling waarschijnlijk onvoldoende.

Ontbrekende koelopeningen in het meubel kunnen de oorzaak zijn. Eventueel moet de inbouw worden gecontroleerd (zie hoofdstuk Ventilatie).

Servies voor inductiekookplaat

De pannen die voor de inductiekookplaat worden gebruikt, moeten van metaal zijn, magnetische eigenschappen bezitten en een voldoende grote bodem hebben.

Gebruik uitsluitend pannen met een bodem die voor inductie geschikt is.

Geschikte pannen Niet geschikte pannen
Geëmailleerde stalen pannen met dikke bodem	Pannen van koper, roestvrij staal, aluminium, vuurvast glas, hout, keramiek of terracotta
Gietijzeren pannen met ge- emailleerde bodem
Pannen van roestvrij gelaagd staal, roestvrij ferrietstaal of aluminium met speciale bodem

Zo kunt u vaststellen of uw pan geschikt is:

Voer de hierna beschreven magneettest uit of kijk of de pan het symbool voor het koken met inductiestroom draagt.

Magneettest

Ga met een magneet over de bodem van uw pan. Wordt de magneet aangetrokken, dan kunt u de pan op de inductiekookplaat gebruiken.

Bij het gebruik van sommige pannen die geschikt zijn voor inductie, kunnen geluiden optreden, die te wijten zijn aan de bouwwijze van deze pannen.

fout

fout

fout

Fout: de panbodem is gewelfd. De temperatuur kan door de elektronica niet correct worden bepaald.

optimaal

Correct: goed kookgerei!

Tips om energie te besparen

Hier vindt u enkele belangrijke aanwijzingen om zuinig en efficiënt met uw nieuwe inductiekookplaat en het kookservies om te gaan.

• Snelkookpannen zijn door de gesloten kookruimte en de overdruk bijzonder tijdbesparend en zuinig. Door de korte bereidingsduur blijven vitamines bewaard.
• Let erop dat er altijd voldoende vloeistof in de snelkookpan is, want bij een leeggekookte pan kunnen de kookzone en de pan door oververhitting worden beschadigd.
• Kookpannen indien mogelijk altijd met een passend deksel sluiten.
• Voor elke te bereiden hoeveelheid de passende pan gebruiken. Een grote, nauwelijks gevulde pan verbruikt veel energie.

Kookstanden

Het verwarmingsvermogen van de kookzones kan in meerdere standen worden ingesteld. In de tabel vindt u toepassingsvoorbeelden voor de verschillende standen.

Kookstand Toepassing
0	UIT-stand, benutting van de restwarmte
1-2	Verder koken van kleine hoeveelheden (laagste vermogen)
3	Doorkoken
4-5	Verder koken van grote hoeveelheden, verder braden van grote stukken
6	Braden, bechamelsaus maken
7-8	Braden
9	Aan de kook brengen, aanbraden, braden
P	Powerstand (hoogste vermogen)

Bij kookpannen zonder deksel moet ev. een hogere kookstand worden gekozen.

Restwarmteweergave

De keramische kookplaat is met een restwarmteweergave H uitgerust. Zolang de H na het uitschakelen brandt, kan de restwarmte worden gebruikt om te smelten en om gerechten warm te houden.

Na het uitdoven van de letter H kan de kookzone nog heet zijn. Er bestaat gevaar voor verbranding!

Bij een inductiekookzone wordt de keramiek niet direct, maar alleen door de terugstralende warmte van de pan verwarmd.

Kookzonekeuzetoetsen

Apparaat bedrijfsklaar maken

Met de stand-by-toets wordt het apparaat bedrijfsklaar gemaakt. De toets is bij wijze van spreken de hoofdschakelaar. Eerst vindt er een zelftest van de besturing plaats en de aanwijzingen lichten eventjes op.

Na het uitschakelen met deze toets blijft het apparaat nog ca. 120 min. in stand-by.

Let op! Als het apparaat volledig uitgeschakeld is, wordt ook geen restwarmte meer aangetoond!

Bediening van de toetsen

De hier beschreven besturing verwacht na het bedienen van een (keuze-) toets daarna de bediening van een volgende toets.

De volgende toets moet principieel binnen 10 seconden worden bediend, anders wordt de keuze geannuleerd.

Kookplaat en kookzone inschakelen

1. Zolang op de Aan/Uit-toets kookplaat ♦ukken (ca. 1 sec.) tot de kookstandweergaven 0 aantonen. De besturing is klaar voor gebruik.
2. Vervolgens op een kookzonekeuzetoets drukken (bijv. voor vooraan). De geselecteerde kookstandaanwijzing is helder verlicht.
3. Met de plus-toets + of min-toets - een kookstand kiezen. Door de plus-toets wordt de kookstand 1 ingeschakeld, door de min-toets de kookstand 9.
4. Meteen daarna voor inductie geschikt kookservies op de kookzone plaatsen. De panherkenning schakelt de inductiespoel in. De pan wordt verwarmd. Zolang er geen metalen pan op de kookzone wordt geplaatst, verschijnt het symbool UZonder pan wordt de kookzone om veiligheidsredenen na 10 minuten uitgeschakeld. Meer hierover in het hoofdstuk „Panherkenning“.

Om tegelijk op andere kookzones te koken de punten 2 tot 4 herha- len.

Kookzone uitschakelen

1. Op de gewenste kookzonekeuzetoets drukken (bijv. □or vooraan). De geselecteerde kookstandweergave is helder verlicht.
2. a) Meermaals op de min-toets drukken tot de kookstandaanwijzing 0 aantoont, of b) op de Aan/Uit-toets ookplaat drukken. De volledige kookplaat wordt uitgeschakeld (alle kookzones worden uitgeschakeld).

Kookplaat uitschakelen

1. Op de Aan/Uit-toets kookplaat Dukken. De kookplaat wordt onafhankelijk van de instelling uitgeschakeld.

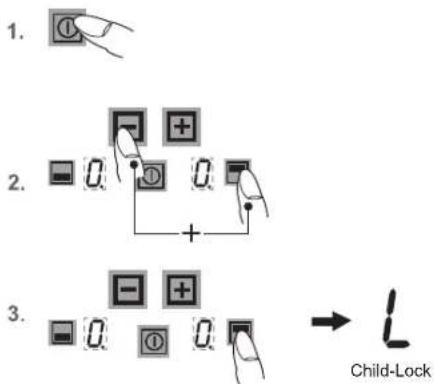

De kinderbeveiliging moet verhinderen dat kinderen de inductie-kookplaat per ongeluk of opzettelijk inschakelen. Hiervoor wordt de bediening geblokkeerd.

Kinderbeveiliging inschakelen

1. Op de Aan/Uit-toets kookplaat ♦lukken (ca. 1 sec.) om de volledige kookplaat in te schakelen.
2. Meteen daarna gelijktijdig op de min-toets - en de kookzone-keuzetoets / rechts ernaast drukken.
3. Vervolgens op dezelfde kookzonekeuzetoets de drukken om de kinderbeveiliging te activeren. In de kookstandaanwijzingen verschijnt een L voor Child-Lock; de bediening is geblokkeerd en de kookplaat wordt uitgeschakeld.

Kinderbeveiliging uitschakelen

1. Op de Aan/Uit-toets kookplaat ♦lukken.
2. Meteen daarna gelijktijdig op de min-toets -en de kookzone-keuzetoets rechts ernaast drukken.
3. Vervolgens op de min-toets drukken om de kinderbeveiliging uit te schakelen. De L verdwijnt.

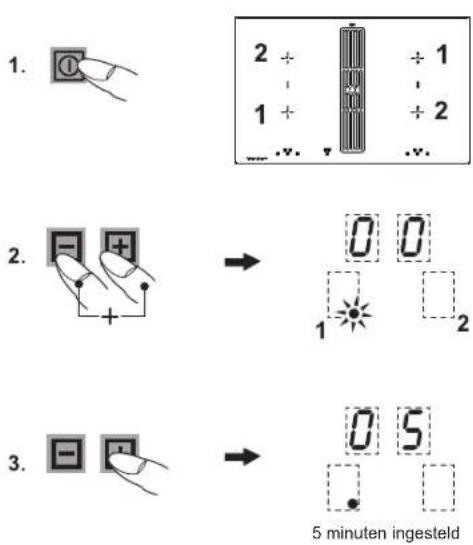

Kinderbeveiliging slechts voor één kookproces uitschakelen

Voorwaarde: de kinderbeveiliging is volgens punt 1-3 ingeschakeld.

• Op de Aan/Uit-toets kookplaat odkken.
• Meteen daarna gelijktijdig op de min-toets ☐ en de kookzonekeuzetoets ☑ rechts ernaast drukken. Nadat de L is verdwenen kan door de gebruiker een kookzone worden ingeschakeld.
• Na het uitschakelen van de kookplaat is de kinderbeveiliging weer actief (ingeschakeld).

Belangrijk

Bij een stroomstoring wordt de ingeschakelde kinderbeveiliging niet opgeheven, d.w.z. ze blijft behouden (geactiveerd).

1. 2 + 1 1 + + 2 ... 2. 3. 0 0 1 2 0 5 5 minuten ingesteld

controlelampje (decimale punt)

2. 3. 12 minuten ingesteld

Automatische uitschakeling (timer)

Door de automatische uitschakeling wordt elke ingeschakelde kookzone na een instelbare tijd automatisch uitgeschakeld. Er kunnen kooktijden van 01 tot 99 minuten worden ingesteld.

1. De kookplaat inschakelen. Een of meer kookzones inschakelen en gewenste kookstanden kiezen.
2. Zo vaak tegelijkertijd op de plus-toets + en de min-toets - drukken tot het controlelampje (decimale punt) van de gewenste kookzone brandt. De timeraanwijzing is helder verlicht.
3. Meteen daarna met de plus-toets + of min-toets - de kook- tijd invoeren. Om de automatische uitschakeling voor nog een kookzone te programmeren, zo vaak tegelijk op de plus-toets + en de min-toets - drukken tot het controlelampje (decimale punt) van de overeenkomstige kookstandaanwijzing brandt.
4. Na afloop van de tijd wordt de kookzone uitgeschakeld. Er is een tijd lang een signaal te horen, dat kan worden uitgeschakeld door op een willekeurige toets (behalve de Aan/Uit-toets) te drukken.

Belangrijk

• Ter controle van de verstreken tijd (automatische uitschakeling) zo vaak tegelijk op de plus-toets + en de min-toets - drukken, tot het controlelampje (decimale punt) van de overeenkomstige kookstandaanwijzing brandt. De aangetoonde waarde kan afgelezen en veranderd worden.
• Automatische uitschakeling vervroegd wissen: de respectievelijke kookzone selecteren en met de min-toets instellen.

Kookwekker (eierwekker)

De kookzones zijn uitgeschakeld

1. De kookplaat inschakelen.
2. Eén keer tegelijkertijd op de plus-toets +en de min-toets - drukken. De timeraanwijzing is helder verlicht. In de kookstandaanwijzingen mag het controlelampje (decimale punt) niet branden.
3. Meteen daarna met de plus-toets + of de min-toets - de tijd in minuten instellen.
4. Na afloop van de tijd is er een tijd lang een signaal te horen, dat kan worden uitgeschakeld door op een willekeurige toets (behalve de Uit-toets) te drukken.

Belangrijk

De kookwekker blijft ook dan in werking als de linker- of rechterkant van de kookplaat uitgeschakeld is. Om de tijd te veranderen, de linker- of rechterkant van de kookplaat inschakelen.

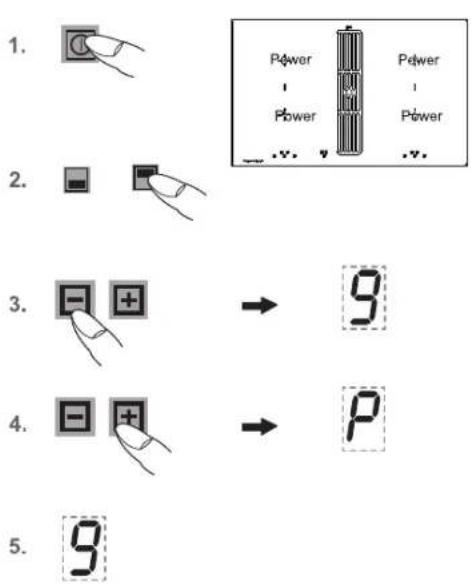

De powerstand stelt extra vermogen voor de inductiekookzones ter beschikking. Een grote hoeveelheid water kan snel aan de kook worden gebracht. De powerstand werkt gedurende 5 minuten, vervolgens wordt automatisch naar kookstand 9 teruggeschakeld.

1. De kookplaat inschakelen.
2. Vervolgens op een kookzonekeuzetoets drukken (bijv. □ voor achteraan). De geselecteerde kookstandweergave is helder verlicht.
3. Eén keer op de min-toets ☐drukken om de hoogste kookstand 9 in te stellen.
4. Eén keer op de plus-toets +drukken om de powerstand te activeren. In de kookstandweergave verschijnt een P.
5. Na 5 minuten wordt de powerstand automatisch uitgeschakeld. De P verdwijnt en er wordt naar kookstand 9 teruggeschakeld. maximaal mogelijke kookstand constant getoond.

Belangrijk

Om de powerstand vervroegd uit te schakelen, op de min-toets drukken. Opgelet, gevaar voor oververhitting! Geen olie/frituurvet met de powerstand heet maken.

Powermanagement

Telkens twee kookzones zijn – om technische redenen – tot een module gecombineerd en beschikken over een maximaal vermogen. Als deze vermogensgrens bij het inschakelen van een hoge kookstand of de powerfunctie wordt overschreden, reduceert het powermanagement de kookstand van de bijbehorende module-kookzone. De aanwijzing van deze kookzone knippert eerst, daarna wordt de maximaal mogelijke kookstand constant getoond.

Brugfunctie Π

De voorste en de achterste kookzone kunnen voor het koken gekoppeld worden (brugfunctie). Daardoor kunnen grote pannen worden gebruikt.

1. De kookplaat inschakelen.
2. Om de brugfunctie in te schakelen de twee kookzonekeuze-toetsen van de voorste 📂n de achterste 📁k zone gelijktijdig aanraken. De brugfunctie is ingeschakeld, het symbool 🌘verschijnt. Met de plus-toets 🌘min-toets eeh- kookstand kiezen.
3. Om de combinatie te desactiveren opnieuw op beide kookzone-keuzetoetsen tegelijk drukken of de kookplaat uitschakelen.

Belangrijk

De braadslede of de pan moet de gebruikte kookzones ten minste voor de helft bedekken om door de panherkenning te worden herkend!

De open aluminium afdekking moet niet worden afgenomen.

Afzuiging gebruiken

In het midden van de kookplaat bevindt zich de afzuiging met de afvoer naar beneden.

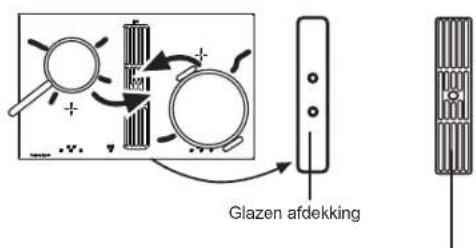

Voor ingebruikname van de afzuiging de glazen afdekking volledig verwijderen. Bij modellen met een open aluminium afdekking hoeft deze niet te worden afgenomen.

Belangrijk

Leg het deksel niet op de inductiekookplaat!

Gevaar voor verbranding!

1. → 9.1 min

2. → 59. min

Afzuiging in- en uitschakelen

1. Op de stand-by-toets drukken (ca. 1 sec.) tot het apparaat bedrijfsklaar is.
2. Op de plus-toets + van de afzuiging drukken. Daarna kan met de plus- + of min-toets een gewenste vermogensstand 1, 2, 3 of 4 worden gekozen. Het symbool voor de afzuiging brandt. De intensieve stand 4 blijft gedurende 10 minuten ingeschakeld, daarna wordt automatisch naar stand 3 teruggeschakeld.
3. Om uit te schakelen op de min-toets van de afzuiging drukken tot 0 wordt aangetoond.

Tip

Om te zorgen dat de afzuiging ook bij hoge pannen (bijv. aspergepan) goed werkt, kunt u aan de ventilatorzijde een kooklepel onder het pandeksel leggen.

Naloop van de afzuiging

De naloop van de afzuiging wordt na het koken gebruikt om kookgeuren te verwijderen. Bovendien worden de filters in de afzuiging gedroogd.

Naloop van de afzuiging instellen

1. Gelijktijdig op de plus- teh min-toets van de afzuiging drukken. De naloopduur van 10 minuten is ingesteld. Het symbool voor naloop minandt.
2. Door opnieuw gelijktijdig op de plus- [en] min-toets te- drukken worden 60 minuten ingesteld.
3. Door opnieuw op de twee toetsen tegelijk te drukken wordt de naloop uitgeschakeld.

De ventilatorstand bij een ingeschakelde ventilatornaloop kan naar wens ingesteld en gewijzigd worden.

Nalooptijd

Telkens na het koken zou een nalooptijd van de ventilatormotor van 10 - 20 minuten moeten worden ingesteld.

Als de ventilator minstens 15 minuten heeft gewerkt, vindt er na het uitschakelen een automatische naloop van ca. 15 minuten op een lage stand plaats.

Zo wordt een optimale werking en verwijdering van resterende kookdampen gewaarborgd.

Bij werking met recirculatiefilter is het raadzaam om na het koken altijd een nalooptijd van 10 - 60 minuten in te stellen, om een optimale geurverwijdering te bereiken.

Bij het opnieuw inschakelen van de ventilator kan het in zeldzame gevallen voorkomen, dat de in het filter achtergebleven geurmoleculen zich hechten aan waterdamp en weer even geroken kunnen worden.

Deze restgeurtjes verdwijnen tijdens de verdere werking weer snel.

Belangrijk

Bij circulatiebedrijf dient voortdurend voldoende geventileerd te worden om de luchtvochtigheid af te voeren.

• Vóór het reinigen de kookplaat uitschakelen en laten afkoelen.
• De keramische kookplaat mag in geen geval met een stoomreinigingsapparaat of dergelijke worden schoongemaakt!
• Bij het reinigen erop letten dat slechts kort over de Aan/Uit-toets wordt geveegd. Op die manier wordt vermeden dat de kookplaat per ongeluk wordt ingeschakeld!

Keramische kookplaat

Belangrijk! Gebruik nooit agressieve reinigingsmiddelen zoals grove schuurmiddelen, krassende pannenreinigers, roest- en vlekkenverwijderaar enz.

Reiniging na gebruik

1. Maak de hele kookplaat altijd schoon als ze vuil is – het beste telkens na gebruik. Gebruik hiervoor een vochtige doek en wat afwasmiddel. Daarna wijft u de kookplaat met een schone doek droog, zodat er geen resten van afwasmiddel op het oppervlak achterblijven.

Wekelijks onderhoud

1. Reinig en onderhoud de kookplaat een keer in de week grondig met een gebruikelijk reinigingsproduct voor vitrokeramiek. Houdt u zich in elk geval aan de instructies van de fabrikant. De reinigingsproducten vormen bij het aanbrengen een beschermende film, die water en vuil tegenhoudt. Alle verontreinigingen blijven op de film en kunnen daarna veel gemakkelijker worden verwijderd. Vervolgens het oppervlak met een schone doek droogwrijven. Er mogen geen resten van reinigingsmiddelen op het oppervlak achterblijven, omdat ze bij het opwarmen agressief reageren en het oppervlak veranderen.

Speciale verontreinigingen

Sterke verontreinigingen en vlekken (kalkvlekken, parelmoerachtig glanzende vlekken) kunt u het best verwijderen als de kookplaat nog lauwwarm is. Gebruik hiervoor gebruikelijke reinigingsmiddelen. Ga daarbij te werk zoals onder punt 2 beschreven.

Overgekookte spijzen eerst met een natte doek inweken en vervolgens de vuilresten met een speciale glasschraper voor keramische kookplaten verwijde- ren. Daarna de kookplaat reinigen zoals onder punt 2 beschreven.

Ingebrande suiker en gesmolten kunststof verwijdert u meteen - zolang ze nog heet zijn - met een glasschraper.

Na het afkoelen de kookplaat reinigen zoals onder punt 2 beschreven.

Zandkorrels, die eventueel bij het aardappelen schillen of sla schoonmaken op de kookplaten vallen, kunnen bij het verschuiven van pannen krassen veroorzaken. Let er dus op dat er geen zandkorrels op het oppervlak blijven liggen.

Kleurveranderingen van de kookplaat hebben geen invloed op de werking en de stevigheid van de vitrokeramiek. Het gaat hierbij niet om een beschadiging van de kookplaat, maar om niet verwijderde en daarom ingebrande resten.

Glanzende plekken ontstaan door slijtage van de panbodem, in het bijzonder bij het gebruik van kookservies met een aluminiumbodem of door ongeschikte reinigingsmiddelen. Ze kunnen slechts moeizaam met gebruikelijke reinigingsmiddelen worden verwijderd.

Eventueel de reiniging meermaals herhalen. Door het gebruik van agressieve reinigingsmiddelen en door schurende panbodems wordt

het decor in de loop van de tijd afgeschuurd en ontstaan er donkere vlekken.

Kookplaatafzuiging

Reiniging van de metalen vetfilters

Reinig de metalen vetfilters minstens één keer per maand of bij verzadiging en intensief gebruik in de afwasmachine of in zacht afwaswater.

Om het filter te verwijderen de afdekking van de afzuiging optillen en de U-vormige roestvrijstalen luchtgeleidingsplaat in de aanzuigopening naar boven uit de afzuiging tillen. Nu het filter eruit nemen. Druk hiervoor de vergrendeling in de handgreep naar beneden en verwijder de filters.

De filters kunt u in de afwasmachine schoonmaken. De filters rechtop in de afwasmachine plaatsen. Gebruik uitsluitend glansmiddel dat voor aluminium geschikt is om schade en verkleuringen aan de filters te vermijden.

Niet direct naast glazen of lichtgekleurd porselein plaatsen.

Gebruik de afzuiging niet zonder vetfilter!

Na de filterreiniging het filter droog weer in de afzuiging plaatsen.

Ler erop: de handgreep moet na het inzetten zichtbaar zijn. Veeg indien mogelijk bij het uithalen van het filter altijd ook de goed toegan-kelijke binnenkant van de afzuiging met een vochtige doek met wat afwasmiddel schoon; let daarbij wel op de uitstekende onderdelen in het binnenste van de afzuiging.

Reiniging en onderhoud van de afzuiging

Het beste maakt u de afzuiging minstens bij elke filterreiniging schoon. Na intensief koken van water met geopend deksel op de pan kan er condenswater onder het filter ontstaan. Dat is absoluut normaal. Het water dient echter verwijderd en de binnenkant van de afzuiging schoongemaakt te worden.

De ventilatieopeningen in de afdekking zorgen ervoor dat uit het binnenste van de afzuiging ook in rusttoestand met aangebrachte afdekking eventueel restvocht van het koken en reinigen kan ontsnappen, zonder dat de ventilator werkt.

Indien daarbij storende restgeuren optreden, moet u het filter en de binnenkant van de afzuiging schoonmaken.

De afzuiging maakt u het best met een vochtige, zachte doek en zacht afwaswater schoon.

Service

Het filter moet toegankelijk blijven.

Bij een actieve-koolfilter om de 5 - 24 maanden de koolfiltermatten vervangen.

Bij een plasmafilter na 5 jaar (max.) de koolfiltermatten vervangen.

Hiervoor het deksel van de behuizing openen en de koolfiltermatten vervangen.

Ongekwalificeerde ingrepen en reparaties aan het apparaat zijn gevaarlijk omdat er gevaar voor stroomstoten en kortsluiting bestaat. Om lichamelijk letsel en schade aan het apparaat te voorkomen, moeten ze worden vermeden. Daarom mogen dergelijke werkzaamheden alleen door een elektrotechnicus, bijv. van de technische klantenservice, worden uitgevoerd.

Belangrijk

Als er aan uw apparaat storingen optreden, controleer dan eerst aan de hand van deze gebruiksaanwijzing of u de oorzaken zelf kunt verhelpen.

Hierna vindt u tips voor het verhelpen van storingen.

De zekeringen vallen meermaals uit?

Neem contact op met de klantenservice of een elektromonteur!

De inductiekookplaat kan niet worden ingeschakeld?

• Heeft de zekering van de huisinstallatie (zekeringenkast) gereageerd?
• Is de aansluitingskabel aangesloten?
• Zijn de sensoren vergrendeld (kinderbeveiliging)?
• Zijn de sensoren gedeeltelijk door een vochtige doek, vloeistof of een metalen voorwerp bedekt? A.u.b. verwijderen.
• Wordt verkeerd servies gebruikt? Zie hoofdstuk „Servies voor inductiekookplaat”.

Het symbool knippert en er is gedurende een bepaalde tijd een signaal te horen.

Er is een permanente activering van de touch-control-sensoren door overgekookte levensmiddelen, kookgerei of andere voorwerpen. Oplossing: het oppervlak schoonmaken of het voorwerp verwijderen. Om het symbool te wissen, op dezelfde toets drukken of de kookplaat uit- en inschakelen.

De foutcode E2 wordt getoond?

De elektronica is te heet. De inbouwsituatie van de kookplaat controleren, in het bijzonder op voldoende ventilatie letten.

Zie hoofdstuk Oververhittingsbeveiliging.
Zie hoofdstuk Ventilatie.

De foutcode E8 wordt getoond?

Fout aan de ventilator rechts of links. De aanzuigopening is geblokkeerd of afgedekt, of de ventilator is defect. De inbouwsituatie van de kookplaat controleren, in het bijzonder op voldoende ventilatie letten.

Zie hoofdstuk Oververhittingsbeveiliging.
Zie hoofdstuk Ventilatie.

De foutcode U400 wordt getoond?

De kookplaat is verkeerd aangesloten. De besturing wordt na 1s uitgeschakeld en er is een continu signaal te horen. De correcte netspanning aansluiten.

Er wordt een foutcode (ERxx of Ex) getoond?

Er is een technisch defect. A.u.b. contact opnemen met de service.

Het pansymbool U verschijnt?

Er werd een kookzone ingeschakeld en de kookplaat verwacht dat er een geschikte pan wordt opgezet (panherkenning). Pas dan wordt er energie afgegeven.

Het pansymbool blijft verschijnen, hoewel er een pan werd opgezet?

De pan is niet geschikt voor inductie of heeft een te kleine diameter.

De gebruikte kookpannen maken geluid?

Dat heeft een technische oorzaak; er bestaat geen gevaar voor de inductiekookplaat of de pan.

De koelventilator blijft na het uitschakelen nog lopen?

Dat is normaal omdat de elektronica wordt afgekoeld.

De kookplaat maakt geluiden (klikgeluiden)?

Dat heeft een technische oorzaak en is niet te vermijden.

De kookplaat heeft barsten of breuken?

Bij breuken, barsten, scheuren of andere beschadigingen aan de keramische kookplaat bestaat gevaar voor elektrische schokken. Het apparaat onmiddellijk buiten gebruik nemen. Onmiddellijk de zekering van de huisinstallatie uitschakelen en contact opnemen met de klantenservice.

Veiligheidsinstructies voor de keukenmeubelmonteur

• Het fineer, de lijm of de kunststofbekleding van de aangrenzen-de meubels moeten temperatuurbestendig zijn ( >75 °C). Als het fineer en de bekleding onvoldoende temperatuurbestendig zijn, kunnen ze vervormen.
• Bij het ingebouwde apparaat mag geen contact mogelijk zijn met onderdelen die bij het gebruik onder spanning staan.
• Het gebruik van muurstrips van massief hout op het werkblad achter de kookplaat is toegelaten voor zover de minimumafstanden volgens de inbouwtekeningen worden gerespecteerd.
• De minimumafstanden aan de achterkant van de kookplaatuitsparingen moeten volgens de inbouwtekening worden gerespecteerd.
• Bij het inbouwen naast een hoge kast is een veiligheidsafstand van minstens 50 mm vereist. De zijkant van de hoge kast moet met warmtebestendig materiaal worden bekleed. Om goed te kunnen werken dient de afstand echter ten minste 300 mm te bedragen.
• Het verpakkingsmateriaal (plastic folie, piepschuim, nagels, enz.) moet uit de buurt van kinderen worden gehouden omdat deze delen eventuele risicobronnen vormen. Kleine onderdelen kunnen worden ingeslikt en bij folie bestaat er verstikkingsgevaar.

Ventilatie

• De inductiekookplaat is voorzien van een ventilator die automatisch aan- en uitgaat. Als de temperatuurwaarden van de elektronica een bepaalde drempel overschrijden, start de ventilator met lage snelheid. Wordt de inductiekookplaat intensief gebruikt, dan schakelt de ventilator over naar een hogere snelheid. Als de elektronica voldoende is afgekoeld, reduceert de ventilator zijn snelheid en schakelt zich automatisch uit.
• De afstand tussen de inductiekookplaat en de keukenmeubels of de ingebouwde apparaten moet groot genoeg zijn zodat de inductie voldoende geventileerd wordt.
• Als het vermogen van een kookzone regelmatig vanzelf gereduceerd of uitgeschakeld wordt (zie hoofdstuk Oververhittingsbeveiliging), is de koeling waarschijnlijk onvoldoende. In dat geval is het aanbevolen de achterwand van de onderkast ter hoogte van de uitsparing in het werkblad te openen en de voorste dwarslijst van het meubel over de gehele breedte van de kookplaat te verwijderen, zodat een betere luchtcirculatie mogelijk is

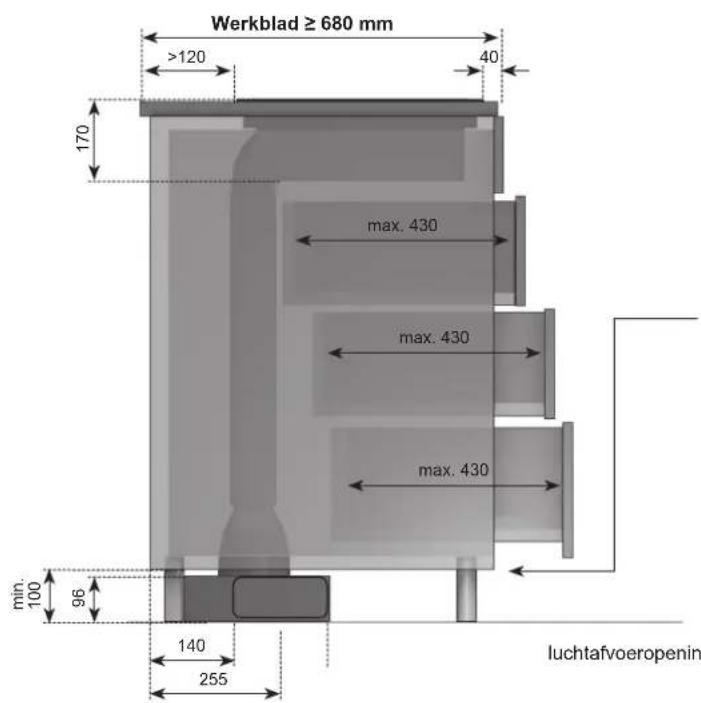

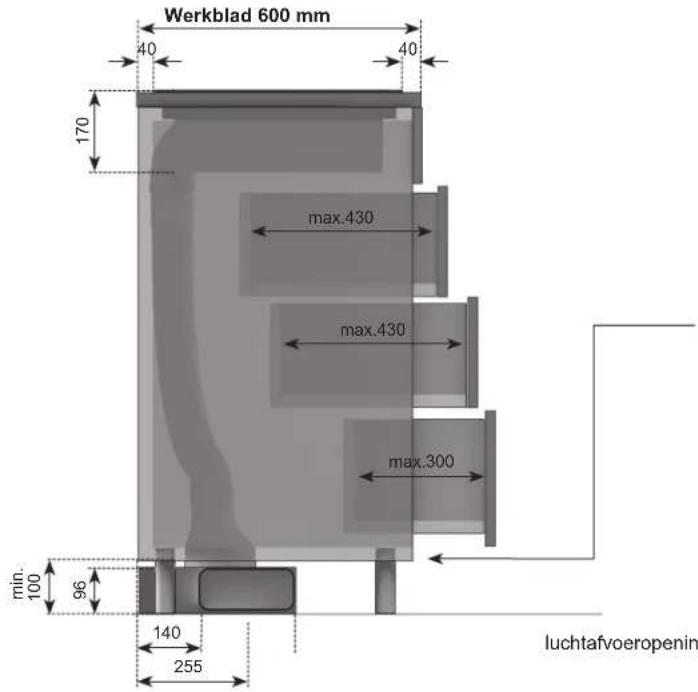

• Voor een betere ventilatie van de kookplaat wordt vooraan een luchtspleet van min. 5 mm aanbevolen.

• Eventuele dwarslijsten onder het werkblad moeten tenminste ter hoogte van de uitsparing in het werkblad worden verwijderd.
• Bij de inbouw boven een lade moet erop worden gelet dat er geen puntige voorwerpen in de lade worden bewaard. Die kunnen anders aan de onderkant van de kookplaat blijven haken en de lade blokkeren.
• Als er zich een tussenbodem onder de kookplaat bevindt, moet de minimale afstand tot de onderkant van de kookplaat 20 mm bedragen om een voldoende beluchting van de kookplaat te garanderen.
• Om brand te vermijden, moet erop worden gelet dat geen brandgevaarlijke, licht ontvlambare of door warmte vervormbare voorwerpen direct naast of onder de kookplaat worden geplaatst of gelegd.

Kookplaatafdichting

Vóór het inbouwen moet de meegeleverde kookplaatafdichting zonder onderbreking worden ingelegd.

• U moet verhinderen dat er tussen de rand van de kookplaat en het werkblad of tussen het werkblad en de muur vloeistoffen in de daaronder ingebouwde elektrische apparaten kunnen indringen.
• Bij inbouw van de kookplaat in een oneffen werkblad, bijv. met een keramisch of vergelijkbaar oppervlak (tegels enz.) moet de pakking, die zich ev. aan de kookplaat bevindt, worden verwijderd. In de plaats daarvan moet de verbinding tussen kookplaat en werkblad met plastische afdichtmaterialen (kit) worden afgedicht.
• De kookplaat in geen geval met silicone vastkleven! Anders is het later niet meer mogelijk de kookplaat weer te verwijderen zonder ze te vernielen.

Uitsparing in het werkblad

De uitsparing in het werkblad moet zo nauwkeurig mogelijk met een goed, recht zaagblad of een bovenfrees worden uitgezaagd. De snijvlakken dienen daarna te worden verzegeld zodat er geen vocht kan binnendringen.

De uitsparing voor de kookplaat wordt volgens de afbeeldingen uitgezaagd. De keramische kookplaat moet absoluut horizontaal en op gelijke hoogte met het werkblad liggen. Eventuele spanningen kunnen de glazen plaat doen breken. Controleren of de pakking van de kookplaat correct zit en volledig afsluit.

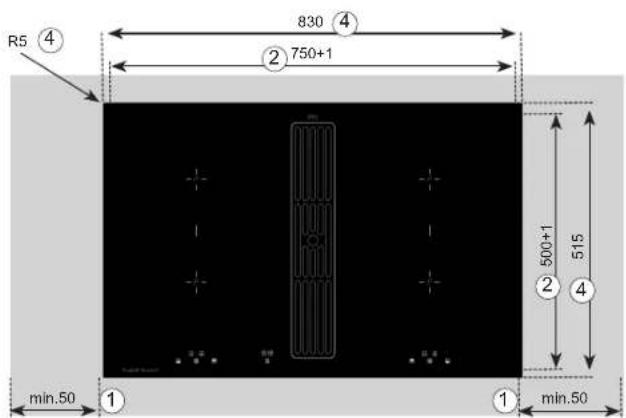

Variabele inbouwmogelijkheden

Voor het inbouwen kunt u kiezen tussen:

R5 ④ 830 ④ ② 750+1 min.50 ① 500+1 515 ② ④ min.50

De kookplaat inzetten en justeren.

51 4 166 115 84 x 455

① Minimumafstand tot naburige wanden
② Afmetingen uitsparing
③ Uitfreesmaat
④ Buitenafmetingen kookplaat

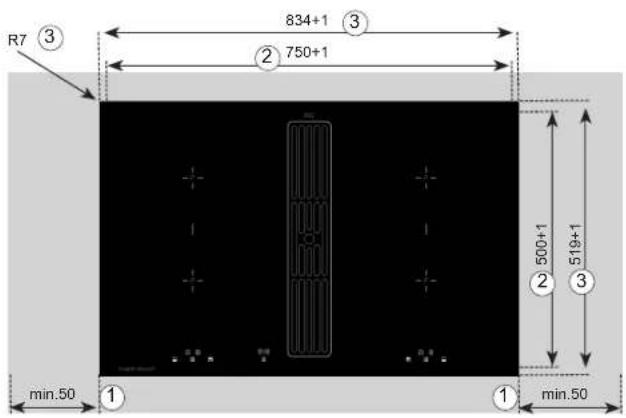

Randloze montage

R7 ③ 834+1 ③ ② 750+1 500+1 519+1 ② ③ min.50 ① ① min.50

Afdichttape in de hoek van de steunrand van het werkblad aanbrengen, zodat er geen siliconenlijm onder de kookplaat kan terechtkomen.

De kookplaat zonder lijm in de uitsparing van het werkblad leggen en justeren. Eventueel plaatjes eronder leggen om de hoogte aan te passen.

De spleet tussen kookplaat en werkblad met hittebestendige siliconenlijm opvoegen.

55 4.5 -0.5 ③ 170 115 84 x 455

Belangrijk

De siliconenlijm mag op geen enkele plaats onder het oplegvlak van de kookplaat terechtkomen. Anders kan de kookplaat er later niet meer worden uitgenomen. Garantie alleen bij inachtneming hiervan.

Werkblad 600 mm 40 40 170 max.430 max.430 max.300 min. 100 96 140 255 luchtafvoeropenin

Luchtafvoer naar keuze links of rechts:
De luchtafvoer is naargelang van de inbouwsituatie links of rechts mogelijk. Houd hierbij voor een optimale planning rekening met de nevenstaande afmetingen.
luchtafvoeropening rechts

Werkblad ≥ 680 mm >120 40 170 max. 430 max. 430 max. 430 min. 100 96 140 255 luchtafvoeropenin

Luchtafvoer naar keuze links of rechts:
De luchtafvoer is naargelang van de inbouwsituatie links of rechts mogelijk. Houd hierbij voor een optimale planning rekening met de nevenstaande afmetingen.
luchtafvoeropening rechts

Montage afzuigsysteem

De verbinding tussen kookplaat en ventilator kan met een fl exibele slang of een plat kanaal tot stand worden gebracht. De afzuigcomponenten van een van deze twee varianten is bij de kookplaat bijgevoegd en deze worden overeenkomstig de afbeelding in elkaar gestoken. Het platte kanaal indien nodig met een fi jne zaag inkorten..

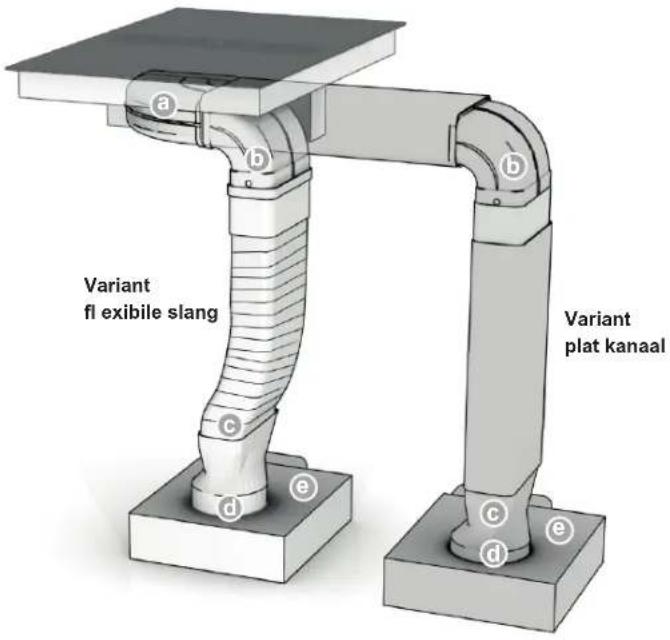

a b c d e Variant fl exibile slang b c d e Variant plat kanaal

Betreffende punt ©

Het fl exibele verbindungselement wordt bij een werkbladdiepte van 600 mm gebruikt. Zorg bij het aanleggen op een liefst strakke en vouwvrije installatie. Kort overtollig materiaal in.

Betreffende punt

Voor het opsteken van het overgangselement (d) op de plintventilator (e) afdichtingstape rond de aansluitmof (f) aanbrengen.

Alle componenten moeten na het in elkaar steken met het bijgevoegde plakband zoals afgebeeld worden afgeplakt.

Afzuigluchtkanaal-componenten (inclusief)
a

Actieve koolfi Iter

7-polige stekker voor aansluiting afzuiging

Let op

De stekkerverbinding afzuiging moet voor de aansluiting op het net gebeuren!

Voor het aansluiten van de afzuiging verbindt u de twee 7-polige stekkers.

Stekkerborging aan de 7-polige stekker (/afzuiging) van de kookplaat openen en de 7-polige contrastekker van de afzuiging (e) opsteken tot deze vastklikt. Vervolgens de stekkerborging weer sluiten.

Let op

Vooraleer u de stekkerverbinding weer opent moet u het het apparaat absoluut stroomloos maken. De aansluiting op het net mag alleen gebeuren als de stekkerverbinding is uitgevoerd.

De kookplaat mag alleen worden ingeschakeld als de contrastekker van de afzuiging correct is opgestoken en de stekkerverbinding is gesloten.

e

Inbouw kookplaatafzuiging

• Het product mag alleen door een erkend vakman worden aangesloten, waarbij de plaatselijk geldende voorschriften moeten worden nageleefd; hetzelfde geldt voor de afvoerkanalen. De installateur is verantwoordelijk voor de correcte werking op de plaats van opstelling.
• Let bij het inbouwen op de geldende nationale en plaatselijke bouwvoorschriften en de voorschriften van de energiebedrijven.
• De kookplaatafzuiging kan zowel met luchtafvoer als met recirculatie worden gebruikt.
• De afvoerlucht in een daarvoor voorziene ventilatieschacht of door de buitenmuur naar buiten leiden.
• De afvoerlucht mag niet in een rookkanaal worden geleid dat nog in gebruik is. Win in geval van twijfel advies bij uw schoorsteenveger in.
• Als er in de nabijheid van de kookplatafzuiging een schoorsteenafhankelijke stookinstallatie wordt gebruikt (kolen-, hout-, olie- of gaskachel) moet voor voldoende luchttoevoer worden gezorgd. Anders bestaat vergiftigingsgevaar. Het gebruik van de kookplatafzuiging is zonder gevaar mogelijk als de onderdruk die door de door de kookplatafzuiging ontstaat niet meer dan 0,04 mbar (4 Pa) bedraagt en voor een voldoende toevoer van verse lucht in de opstellingsruimte is gezorgd.
• Afvoerkanalen moeten aan brandklasse B 1 DIN 4102 voldoen. Let erop dat de nominale minimumdiameter van de aansluitpijp van het apparaat niet wordt verkleind.
• Voor de luchtafvoer dient altijd het aanbevolen en met de kookplaatafzuiging compatibele Compair Flow 150-systeem van Naber te worden gebruikt.
• De nominale breedte van de recirculatiebuizen mag niet minder dan 150 mm bedragen.
• Afvoerkanalen dienen zo kort mogelijk te zijn, mogen niet in een hoek van 90 graden, maar in een ronde boog worden gelegd en mogen geen diameterreducties hebben.
• Nooit een buisdiameter kiezen die kleiner dan 150 mm is. 50 cm voor de afzuigmotor mogen er geen bochten/hoeken worden geplaatst.
• Tussen twee hoeken/bochten altijd een recht stuk van ca. 50 cm plaatsen.
• De doorsnede van de muurdoorvoer en de uitsparing in het sokkelpaneel moet altijd minstens even groot zijn als het afvoerkanaal. Er moet een uitstroomopening van minstens 500 cm² aanwezig zijn. De hoogte van de sokkellijsten inkorten of passende openingen aanbrengen.
• Let er bij de installatie op dat de recirculatie-unit ook na het beëindigen van de keukenmontage toegankelijk blijft. Desnoods moeten sokkelvoetjes van de keukenkasten worden verplaatst.

Belangrijk

Bij circulatiebedrijf dient voortdurend voldoende geventileerd te worden om de luchtvochtigheid af te voeren.

Elektrische aansluiting

• De elektrische aansluiting mag uitsluitend door een erkend vakman worden uitgevoerd!
• De wettelijke voorschriften en aansluitvoorwaarden van de plaatselijke elektriciteitsmaatschappij moeten worden nageleefd.
• Bij het aansluiten van het apparaat moet een installatie worden voorzien die het mogelijk maakt het apparaat met een contactopeningswijdte van ten minste 3 mm met alle polen van het net te scheiden. Geschikte scheidingsinstallaties zijn LS-schakelaars, zekeringen en contactoren. Bij aansluiting en reparatie het apparaat met één van deze installaties stroomloos maken.
• De aardleider moet zo lang zijn dat hij bij het begeven van de trekontlasting pas na de stroomvoerende aders van de aansluit-kabel met trekkracht wordt belast.
• De overtollige kabellengte moet uit de inbouwzone onder het apparaat worden getrokken.
• U moet er ook op letten dat de netspanning met de op het typeplaatje aangegeven netspanning overeenstemt.
• Bij het ingebouwde apparaat mag geen contact mogelijk zijn met onderdelen die bij het gebruik onder spanning staan.
• Let op: door een verkeerde aansluiting kan de vermogenselektronica worden vernield.

Aansluitwaarden

Netspanning: 380-415V 3N\~, 50/60Hz

Nominale componentenspanning: 220-240V

Aansluitkabel standaard aanwezig

• De kookplaat is bij levering met een temperatuurbestendige aansluitkabel uitgerust.
• De aansluiting op het net wordt volgens het aansluitschema uitgevoerd, tenzij de aansluitkabel al met een stekker is uitgerust.
• Als de netaansluitkabel van dit apparaat beschadigd is, moet ze door de fabrikant of zijn klantenservice of door een gelijkaardig gekwalificeerde persoon worden vervangen om risico's te vermijden.

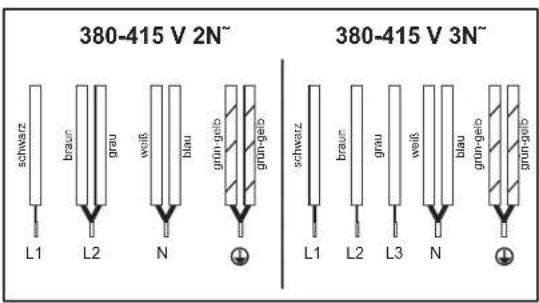

Aansluitingsmogelijkheden

Afmetingen kookplaat hoogte/breedte/diepte _mm

170×830×515

links voor cm / kW links achter cm / kW rechts achter cm / kW rechts voor cm / kW brugfunctie cm / kW

19 x 21 / 1,6 (1,85)* 19 x 21 / 2,1 (3,00)* 19 x 21 / 1,6 (1,85)* 19 x 21 / 2,1 (3,00)* 39 x 21 / 3,7

Kookplaat kW

afzuiging kW plasma kW

7,4 0,115 0,01

* Vermogen met ingeschakelde powerstand

Inbedrijfstelling

Na het inbouwen van de kookplaat en na het inschakelen van de voedingsspanning (aansluiting op het net) vindt eerst een zelftest van de besturing plaats en verschijnt er een service-informatie voor de klantenservice.

Belangrijk

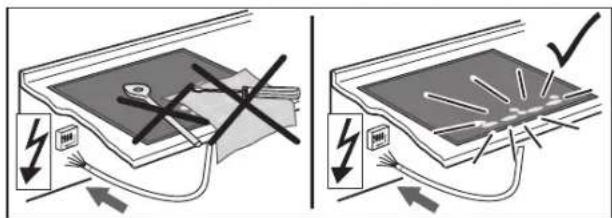

Bij de aansluiting op het net mogen er geen voorwerpen op de touch-control sensoren liggen!

Met een sponsje en wat afwasmiddel even over het oppervlak van de kookplaat vegen en vervolgens droogwrijven.

K06-180157/01

Küppersbusch
