GEBRUIKSAANWIJZING CNBQT5519DW CANDY

WAARSCHUWING: Risico op brand/ontvlambaar materiaal NL

Het symbool geeft aan dat er brandgevaar bestaat doordat brandbare materialen worden gebruikt. Let op dat u geen brand veroorzaakt door brandbare materialen te ontsteken.

ADVARSEL: Fare for brann/brennbart materiale NO

Fikseeritud plaat II

Kohanda temperatuuri

517 Veiligheidsinformatie

522 Beoogd gebruik

523 Productbeschrijving

524 Bedieningspaneel

525 Gebruik

529 Apparatuur

531 Tips voor energiebesparing

532 Onderhoud en reiniging

534 Problemen oplossen

538 Installatie

Vóór het eerste gebruik 518

Installatie 518

Dagelijks gebruik 519

Informatie over koelgas 521

Stand-byfunctie 525

Wififunctie 525

De koeltemperatuur aanpassen 526

De vriestemperatuur aanpassen 527

Super Cool-functie 527

Super Freeze-functie 527

Holiday-functie 528

ECO-functie 528

Klik op de inhoud om de gedetailleerde informatie te bekijken.

Bedankt voor de aankoop van dit Haier-product.

Lees deze instructies zorgvuldig door voordat u dit apparaat gebruikt. De instructies bevatten belangrijke informatie die u helpt het beste uit het apparaat te halen en veilig(e) en correct(e) installatie, gebruik en onderhoud te waarborgen.

Bewaar deze handleiding op een handige plaats zodat u hem altijd kunt raadplegen voor een veilig en correct gebruik van het apparaat.

Als u het apparaat verkoopt, weggeeft of achterlaat wanneer u verhuist, zorg er dan voor dat u deze handleiding ook overdraagt, zodat de nieuwe eigenaar het apparaat en de veiligheidswaarschuwingen kan leren kennen.

Accessoires

Controleer de accessoires en literatuur in overeenstemming met deze lijst:

IJsblokjesbakje

Eierrekje

Energielabel

Garantiekaart

Veiligheidswaarschuwing handleiding

Schroef

Afdekking

Sponsblok

Schuifgeleider

Schuifmontage

Vaste plaat

Scharnierafdekking

Vaste plaat II

Afdekking aan onderkant

WAARSCHUWING – Belangrijke veiligheidsinformatie

LET OP – Algemene informatie en tips

Milieu-informatie

Verwijdering

Help het milieu en de menselijke gezondheid te beschermen. Doe de verpakking in de daarvoor bestemde containers om deze te recyclen. Help het afval van elektrische en elektronische apparaten te recyclen. Gooi apparaten met dit symbool niet weg bij het huisvuil. Lever het product in bij uw plaatselijke recyclingfaciliteit of neem contact op met uw gemeentekantoor.

WAARSCHUWING!

Gevaar voor letsel of verstikking!

Koelmiddelen en gassen moeten professioneel worden verwijderd. Controleer of de leidingen van het koelmiddelcircuit niet zijn beschadigd voordat ze op de juiste manier worden afgevoerd. Koppel het apparaat los van de stroomvoorziening. Knip het netsnoer af en gooi het weg. Verwijder de bakken en laden en de deurvergrendeling en -afdichtingen, om te voorkomen dat kinderen en huisdieren in het apparaat worden opgesloten.

Lees voordat u het apparaat voor het eerst inschakelt de volgende veiligheidstips:

WAARSCHUWING!

Vóór het eerste gebruik

▶ Controleer of er geen transportschade is.
Wacht ten minste twee uur voordat u het apparaat installeert, om er zeker van te zijn dat het koelmiddelcircuit volledig werkt.
▶ Verplaats het apparaat altijd met ten minste twee personen, het is namelijk zwaar.
▶ Verwijder alle verpakkingsmaterialen, houd ze buiten bereik van kinderen en gooi ze op een milieuvriendelijke manier weg.
▶ Reinig de binnen- en de buitenkant van het apparaat met water en een mild reinigingsmiddel voordat u er voedingsmiddelen in plaatst.
Nadat het apparaat waterpas is gezet en is schoongemaakt, moet u minstens 2–5 uur wachten voordat u het aansluit op het elektriciteitsnet. Raadpleeg het hoofdstuk INSTALLATIE.
▶ Koel de compartimenten op hoge instellingen voor voordat u het voedsel erin zet. De 'Power-Freeze'-functie helpt om de compartimenten snel af te koelen.
De temperatuur van de koelkast en de vriezer worden automatisch ingesteld op respectievelijk 5°C en -18°C. Dit zijn de aanbevolen instellingen. Als u wilt, kunt u deze temperaturen handmatig veranderen. Raadpleeg DE TEMPERATUUR AANPASSEN.

Installatie

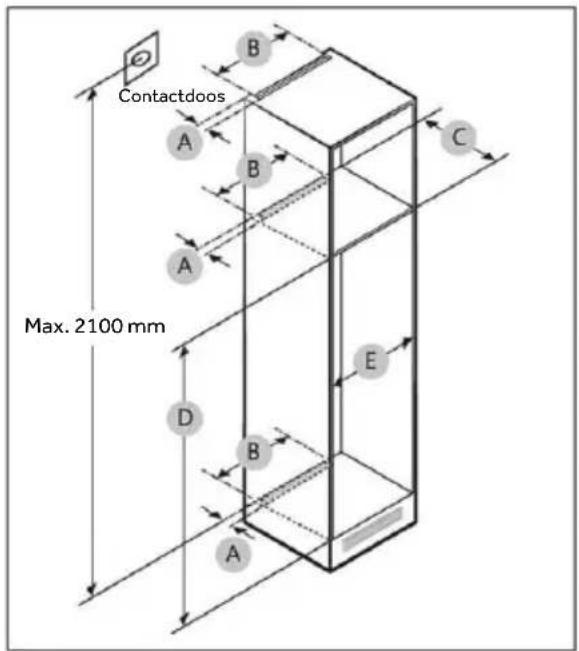

Het apparaat moet op een goed geventileerde plaats worden geplaatst. Zorg voor een ruimte van ten minste 10 cm boven en rond het apparaat.
Plaats het apparaat nooit in een vochtige ruimte of op een plaats waar het met water kan worden bespat. Reinig en droog waterspatten en vlekken met een zachte, schone doel
Installeer het apparaat niet in direct zonlicht of in de buurt van warmtebronnen (bijv. kachels, verwarmingstoestellen).
Installeer het apparaat waterpas op een plaats die geschikt is voor de grootte en het gebruik ervan.

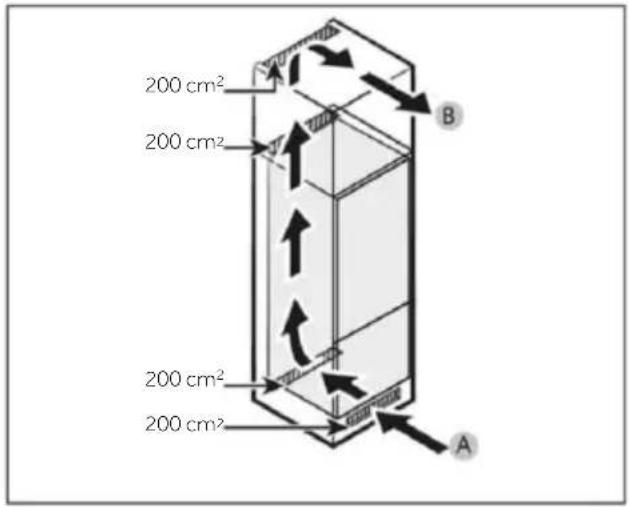

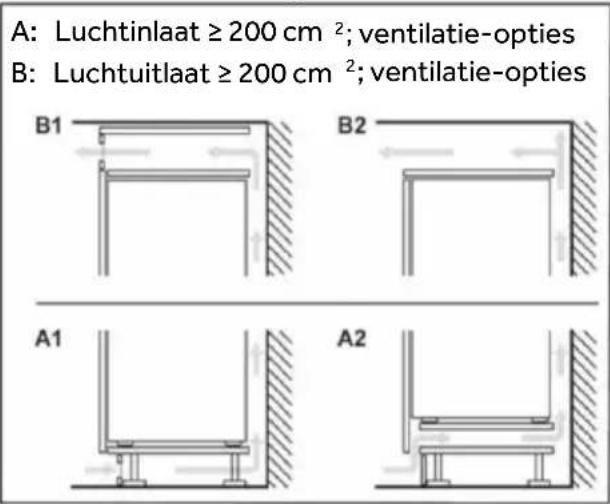

Zorg ervoor dat de ventilatieopeningen in het apparaat of in de ingebouwde constructie open blijven.
▶ Controleer of de elektrische informatie op het typeplaatje overeenkomt met de stroomvoorziening. Als dat niet het geval is, neem dan contact op met een elektricien.
Het apparaat wordt gebruikt met een voeding van 220–240 VAC/50 Hz. Abnormale spanningsschommelingen kunnen ertoe leiden dat het apparaat niet start of dat de temperatuurregeling of de compressor beschadigd raakt of dat er tijdens het gebruik een abnormaal geluid optreedt. In dat geval moet er een automatische regelaar worde gemonteerd.
▶ Gebruik geen stekkerdozen en verlengkabels.
Plaats niet meerdere draagbare stopcontacten of draagbare voedingen op de achterkant van het apparaat.

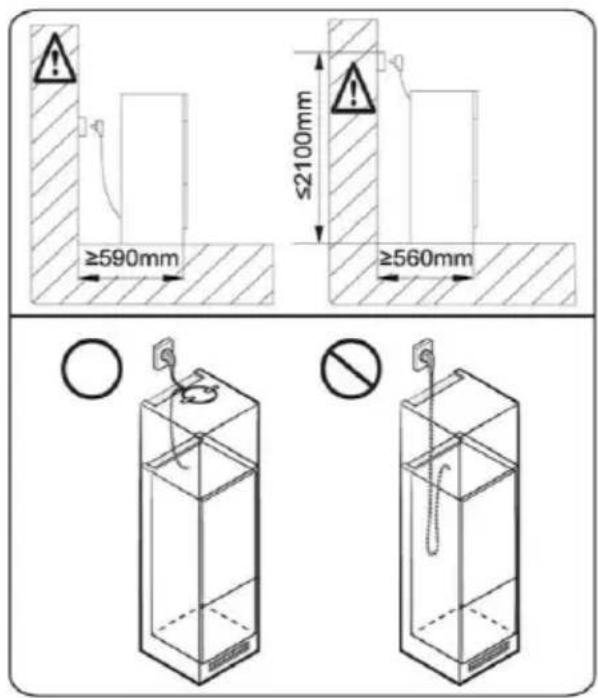

Zorg ervoor dat de stroomkabel niet bekneld zit door de koelkast. Ga niet op de stroomkabel staan.

WAARSCHUWING!

- Gebruik een apart geaard stopcontact voor de stroomvoorziening, dat gemakkelijk toegankelijk is. Het apparaat moet geaard zijn.

Alleen voor het Verenigd Koninkrijk: Het netsnoer van het apparaat is voorzien van een 3-aderige (geaarde) stekker die past op een standaard 3-aderig (geaard) stopcontact. De derde pin (aarding) mag nooit worden afgesneden of gedemonteerd. Nadat het apparaat is geïnstalleerd, moet de stekker bereikbaar zijn.

▶ Beschadig het koelcircuit niet.

Dagelijks gebruik

- Dit apparaat mag worden gebruikt door kinderen vanaf 8 jaar en door personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens of met een gebrek aan kennis en ervaring, mits zij onder toezicht worden gehouden of instructies hebben gekregen om het apparaat veilig te kunnen gebruiken en de gevaren begrijpen die ermee gepaard gaan.

- Kinderen van 3 tot 8 jaar mogen wel inladen en uitladen, maar mogen koelapparatuur niet reinigen of installeren.

Houd kinderen onder de 3 jaar uit de buurt van het apparaat, tenzij ze voortdurend onder toezicht staan.

▶ Kinderen mogen niet met het apparaat spelen.

Als er koelgas of ander brandbaar gas in de buurt van het apparaat lekt, moet u het ventiel van het lekkende gas sluiten, de deuren en ramen openen en mag u de stekker van de koelkast of een ander apparaat niet uit het stopcontact halen of in een stopcontact steken.

Let op, het apparaat is ingesteld om te werken bij een specifiek omgevings-temperatuurbereik van 10 tot 43°C. Het apparaat kan gedurende lange tijd bij een temperatuur boven of onder het aangegeven bereik niet goed werken.

Plaats geen onstabiele voorwerpen (zware voorwerpen, containers gevuld met water) boven op de koelkast, om persoonlijk letsel door vallen of elektrische schokken door contact met water te voorkomen.

▶ Trek niet aan de deurschappen. De deur kan scheefgetrokken worden, het flessenrek kan eruit worden getrokken, of het apparaat kan omvallen.

▶ Open en sluit de deuren alleen met de handgrepen. De ruimte tussen de deuren en tussen de deuren en de kast is zeer smal. Steek uw handen niet in deze ruimtes, om te voorkomen dat uw vingers bekneld raken. Open of sluit de koelkastdeuren alleen als er geen kinderen zijn die zich binnen het bewegingsbereik van de deur bevinden.

WAARSCHUWING!

▶ Bewaar of gebruik in het apparaat of in de buurt ervan geen brandbare, explosieve of corrosieve materialen.
Bewaar geen geneesmiddelen, bacteriën of chemische middelen in het apparaat. Dit is een huishoudelijk apparaat. Het wordt niet aanbevolen om materialen op te slaan die strikte temperaturen vereisen.
Bewaar vloeistoffen in flessen of blikjes (met uitzondering van sterke drank), met name koolzuurhoudende dranken, nooit in de vriezer, omdat deze tijdens het invriezen barsten.
▶ Controleer de staat van het voedsel als er sprake van opwarming is geweest in de vriezer.
Stel de temperatuur in het koelkastgedeelte niet onnodig laag in. Bij een hoge instelling kunnen temperaturen onder nul optreden. Let op: Flessen kunnen barsten
Raak geen bevoren producten aan met natte handen (draag handschoenen). Eet vooral ijsjes niet onmiddellijk na verwijdering uit het vriezergedeelte op. Er bestaat het risico op bevriezing of vriesblaren. Eerste hulp: houd onmiddellijk onder de koude kraan Niet lostrekken!
▶ Raak het binnenoppervlak van het vriezergedeelte niet aan wanneer het in werking is, vooral niet met natte handen, omdat uw handen aan het oppervlak vast kunnen vriezer
Haal de stekker van het apparaat uit het stopcontact wanneer er een stroom-onderbreking optreedt of voordat u het schoonmaakt. Laat het apparaat minstens 7 minuten rusten voordat u het opnieuw opstart, omdat vaak starten de compressor kan beschadigen.
Gebruik geen elektrische toestellen in de bewaarruimten voor levensmiddelen van het apparaat, tenzij deze van het type zijn dat door de fabrikant wordt aanbevolen. Onderhoud/reiniging
Zorg ervoor dat kinderen onder toezicht staan als ze schoonmaak en onderhoud uitvoeren.
Haal de stekker van het apparaat uit het stopcontact voordat u routineonderhoud uitvoert. Laat het apparaat minstens 5 minuten rusten voordat u het opnieuw opstart, omdat vaak starten de compressor kan beschadigen.

WAARSCHUWING!

Houd de stekker vast, niet het snoer, wanneer u de stekker uit het stopcontact haalt.
▶ Reinig het apparaat niet met harde borstels, draadborstels, waspoeder, benzine, amylacetaat, aceton en soortgelijke organische oplossingen, zure of alkalische oplossingen. Reinig het apparaat met een speciaal reinigingsmiddel voor koelkasten om schade te voorkomen.
▶ Schraap vorst en ijs niet af met scherpe voorwerpen. Gebruik geen sprays, elektrische verwarmingstoestellen zoals haardrogers, stoomreinigers of andere warmtebronnen om schade aan de kunststof onderdelen te voorkomen.
- Gebruik geen mechanische apparaten of andere middelen om het ontdooien te versnellen, behalve als deze door de fabrikant worden aanbevolen.
Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, diens servicevertegenwoordiger of vergelijkbaar gekwalificeerde personen om gevaar te voorkomen.
▶ Probeer het apparaat niet zelf te repareren, te demonteren of te wijzigen. In geval van reparatie kunt u contact opnemen met onze klantenservice.
▶ Verwijder het stof aan de achterkant van het toestel ten minste eenmaal per jaar om brandgevaar en een verhoogd energieverbruik te voorkomen.
▶ Spuit niet op het apparaat en spoel het niet af tijdens het reinigen.
Gebruik geen waterstraal of stoom om het apparaat schoon te maken.
▶ Reinig de koude glazen planken niet met heet water. Door plotselinge temperatuur-veranderingen kan het glas breken.

Informatie over koelgas

WAARSCHUWING!

Het apparaat bevat het brandbare koelmiddel ISOBUTAAN (R600a). Controleer of het koelcircuit tijdens transport of installatie niet is beschadigd. Lekkend koelmiddel kan oogletsel veroorzaken of ontbranden. Als er schade is opgetreden, weghouden van open vuurbronnen, de kamer grondig ventileren, de stekker van het apparaat of enig ander apparaat niet in het stopcontact steken of eruit halen. Informeer de klantenservice.

Als de ogen in contact komen met het koelmiddel, spoel het dan onmiddellijk onder stromend water af en bel onmiddellijk de oogspecialist.

Beoogd gebruik

Dit apparaat is bedoeld voor het koelen en invriezen van voedsel. Het is uitsluitend ontworpen voor gebruik in huishoudelijke en soortgelijke toepassingen, zoals personeelskeukens in winkels, kantoren en andere werkomgevingen; op boerderijen en door gasten in hotels, motels en andere woonomgevingen, maar ook in bed and breakfasts en bij cateringbedrijven. Het is niet bedoeld voor commercieel of industrieel gebruik.

Wijzigingen of aanpassingen aan het apparaat zijn niet toegestaan. Onbedoeld gebruik kan risico's en verlies van garantieclaims veroorzaken.

Normen en richtlijnen of CE UK CA

Dit product voldoet aan de eisen van alle toepasselijke EG-richtlijnen met de bijbehorende geharmoniseerde normen en normen van het VK, die voorzien in een CE- en UKCA-markering.

LET OP

Door technische wijzigingen en verschillende modellen kunnen sommige afbeeldingen in deze handleiding afwijken van uw model.

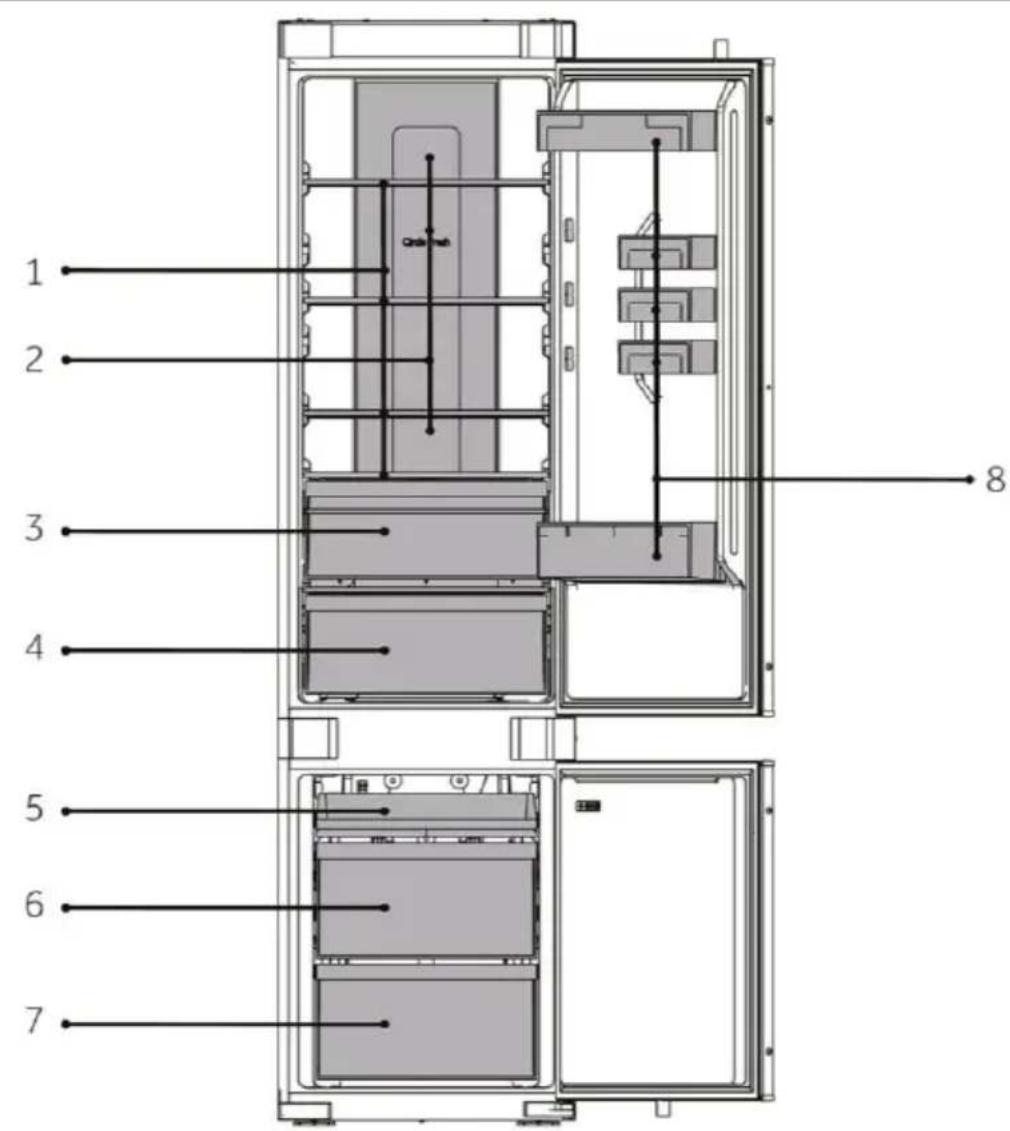

1 2 3 4 5 6 7 8

A: Koelruimte

1 Gewone planken
2 Gekoeld luchtkanaal
3 Humidity Zone-lade
4 Fresh Box-lade
8 Flessenhouder

B: Vriezerruimte

5 Bovenste vriesvak
6 Middelste vriezerlade
7 Onderste vriezerlade

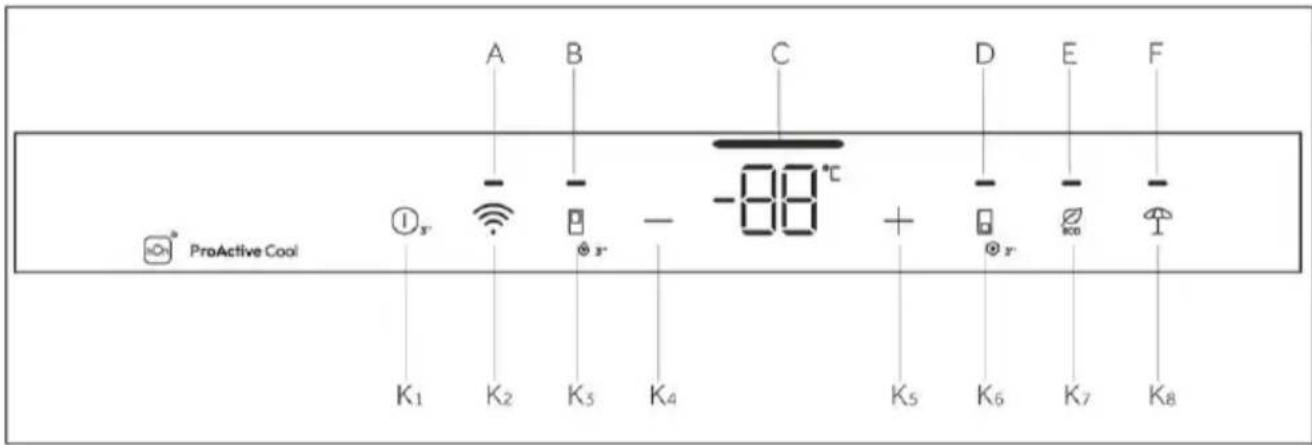

Bedieningspaneel

ProActive Cool A B C D E F ① s' - - - - - - - -88 °C + @ s' 00 K1 K2 K3 K4 K5 K6 K7 K8

Indicatoren:

A Wififunctie
B Zone met koeltemperaturen
C Temperatuurweergave
D Zone met vriestemperaturen
E ECO-functie
F Holiday-functie

Toetsen:

K1 Stand-byknop
K2 Wifi-instelknop
K3 Selectieknop zone koeltemperatuur
K4 Temperatuurinsteltoets '-'
K5 Temperatuurinsteltoets '+'
K6 Toets voor selectie temperatuurzone vriezer
K7 ECO-knop
K8 Holiday-functieknop

Sensortoetsen

De toetsen op het bedieningspaneel zijn sensortoetsen, die al reageren als ze licht met de vinger worden aangeraakt.

Het apparaat in-/uitschakelen

Het apparaat werkt zodra het op de voeding is aangesloten.

Wanneer de koelkast voor het eerst wordt ingeschakeld, gaat de indicator van links naar rechts branden. De temperatuur van de koelkast en de vriezer wordt automatisch ingesteld op respectievelijk 5°C en -18°C.

LET OP

Wanneer het apparaat wordt ingeschakeld nadat de stekker uit het stopcontact is gehaald kan het tot wel 12 uren duren voordat de juiste temperaturen zijn bereikt.

Leeg het apparaat voordat u het uitschakelt. Trek het netsnoer uit het stopcontact om het apparaat uit te schakelen.

Stand-byfunctie

De stand-bytoets wordt gebruikt om te schakelen tussen UIT (pauzestatus) en AAN (normale werkmodi).

Activeer de stand-bymodus: druk, wanneer het display verlicht is, gedurende 3 seconden op de knop "K1" (stand-byknop); de zoemer gaat één keer af. Het stand-bypictogram licht op en schakelt over naar de stand-bymodus.

LET OP

De stand-bymodus is geen uitschakeling, de koelkast is op dat moment nog steeds ingeschakeld.

De stand-bymodus beëindigen: In de stand-bymodus moet u de stand-bytoets 3 seconden lang ingedrukt houden om het bedieningsscherm, de koelkastverlichting, de koeling en andere functies opnieuw te starten; gevolgd door een indicatiegeluid. De koelkast keert terug naar de eerder ingestelde temperatuur en functie, en schakelt over naar de normale werkmodus.

De temperatuur aanpassen

De binnentemperaturen worden beïnvloed door de volgende factoren:

Omgevingstemperatuur, Frequentie van openen van deur, Hoeveelheid opgeslagen voedsel Installatie van het apparaat.

Wififunctie

Wifikoppeling: Wanneer de koelkast voor het eerst wordt ingeschakeld, gaat hij automatisch naar de netwerkconfiguratiemodus en knippert het wifipictogram snel. Als er geen netwerkverbindingsoptie is, wordt de modus na 30 minuten automatisch afgesloten.

Ga handmatig naar de wifikoppelingsmodus: Houd als het displaypaneel verlicht is en terwijl het wififunctiepictogram brandt, de wifitoets 3 seconden lang ingedrukt om de modus te activeren. Ondertussen knippert het wifipictogram snel om aan te geven dat de wifikoppelingsmodus actief is. Als er geen netwerkverbinding plaatsvindt, wordt de modus na 30 minuten automatisch afgesloten.

KOPPELINGSPROCEDURE IN DE APP

Stap 1 • Download de hOn-app in Google Play/de App Store.

GET IT ON Google Play

Stap 2 Maak een account aan in de hOn-app of log in als u al een account heeft.

Stap 3 Volg de koppelingsinstructies in de hOn-app.

In de wifikoppelingsmodus moet u de instructies van de app volgen om de netwerkconfiguratie te voltooien. Als u de wifi-omgeving wilt wijzigen, moet u de modus opnieuw activeren. Als het pictogram van de wififunctie blijft branden, geeft dit aan dat de verbinding met het netwerk tot stand is gebracht.

De koeltemperatuur aanpassen

Druk op de knop "K3" (selectie koeltemperatuurzone) wanneer het display oplicht. De indicator "B" (koelindicator) gaat branden en dan komt de temperatuurinstelmodus van de koelkast. Druk herhaaldelijk op de toets 'K4' (temperatuurinsteltoets '-'), de ingestelde temperatuur van de koelkast wordt telkens verlaagd met 1 graad. De koelkasttemperatuur wordt weergegeven in de volgorde 9°C -> 8°C -> 7°C -> 6°C -> 5°C -> 4°C -> 3°C -> 2°C -> 1°C. Druk herhaaldelijk op de toets 'K5' (temperatuurinsteltoets '+'), de ingestelde temperatuur van de koelkast telkens verhoogd met 1 graad. De koelkasttemperatuur wordt weergegeven in de volgorde 1°C -> 2°C -> 3°C -> 4°C -> 5°C -> 6°C -> 7°C -> 8°C -> 9°C.

LET OP

Als er na het instellen van de temperatuur binnen 3 seconden geen handeling plaatsvindt, wordt het systeem automatisch bepaald en de ingestelde temperatuur opgeslagen.

De vriestemperatuur aanpassen

Druk op de knop "K6" (vriestemperatuurzone selecteren) wanneer het display oplicht. De indicator "D" (koelindicator) gaat branden en dan komt de temperatuurinstelmodus van de koelkast.

Druk herhaaldelijk op de toets 'K4' (temperatuurinsteltoets '-'), de ingestelde temperatuur van de koelkast wordt telkens verlaagd met 1 graad. De vriezertemperatuur wordt weergegeven in de volgorde -14°C -> -15°C -> -16°C -> -17°C -> -18°C -> -19°C -> -20°C -> -21°C -> -22°C -> -23°C -> -24°C.

Druk herhaaldelijk op de toets 'K5' (temperatuurinsteltoets '+'), de ingestelde temperatuur van de koelkast telkens verhoogd met 1 graad. De vriezertemperatuur wordt weergegeven in de volgorde -24°C -> -23°C -> -22°C -> -21°C -> -20°C -> -19°C -> -18°C -> -17°C -> -16°C -> -15°C -> -14°C.

Super Cool-functie

1. Wanneer het display verlicht is, drukt u 3 seconden op de knop "K3" (keuzetoets Super Cool), de zoemer gaat één keer af, het temperatuurdisplaypictogram toont "SC" en vervolgens wordt de Super Cool-functie ingeschakeld.
2. Wanneer het temperatuurdisplaypictogram "SC" aangeeft, drukt u 3 seconden op de knop "K3" (keuzetoets Super Cool), de zoemer gaat één keer af, het temperatuur-displaypictogram gaat uit en vervolgens wordt de Super Cool-functie uitgeschakeld.
3. Nadat de Super Cool-functie is ingeschakeld, schakelt de koelkast automatisch de functie uit wanneer deze de ingestelde temperatuur bereikt. Als u de functie handmatig wilt verlaten, kunt u de toets 'K3' (Super Cool-keuzetoets) 3 seconden ingedrukt houden om hem uit te schakelen.

LET OP

Deze functie gaat na 6 uur automatisch uit.

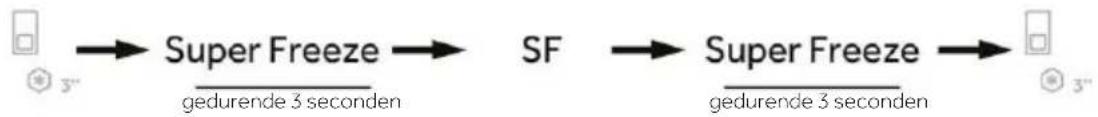

Super Freeze-functie

1. Wanneer het display oplicht, drukt u 3 seconden op de knop "K6" (selectie vries-temperatuurzone), de zoemer gaat één keer af, het temperatuurdisplaypictogram toont "SF" en vervolgens wordt de functie Super Freeze ingeschakeld.
2. Wanneer het temperatuurdisplaypictogram "SF" aangeeft, drukt u 3 seconden op de knop "K6" (selectie vriestemperatuurzone), de zoemer gaat één keer af, het temperatuurdisplaypictogram gaat uit en vervolgens wordt de functie Super Freeze uitgeschakeld.
3. Nadat de Super Freeze-functie is ingeschakeld, schakelt de koelkast automatisch de functie uit wanneer deze de ingestelde temperatuur bereikt. Als u handmatig wilt afsluiten, kunt u 3 seconden op de knop "K6" (selectie vriestemperatuurzone) drukken om uit te schakelen.

LET OP

1. In de Super Freeze-toestand kan de vriezertemperatuur niet worden aangepast. Als de toets 'K4' (temperatuurinsteltoets '-' of toets 'K5' (temperatuurinsteltoets '+') wordt ingedrukt om de temperatuur van de vriezer aan te passen, geeft de indicator 'D' (vriestemperatuurzone) een melding om aan te geven dat deze handeling niet kan worden uitgevoerd.
2. De Super Freeze-functie is ontworpen om de voedingswaarden van bevroren voedsel te behouden; voedsel wordt in de kortste tijd ingevroren. Als er grote hoeveelheden diepvriesvoedsel in één keer moeten worden ingevroren. Ondertussen moet de Super Freeze-functie 24 uur van tevoren worden ingesteld, zodat de vriezer een relatief lage temperatuur heeft voordat er voedsel in kan worden geplaatst. Op dat moment is de vriessnelheid van de vriezer verbeterd, kan voedsel snel worden ingevroren, worden de voedingswaarden van het voedsel effectief behouden en wordt de opslag heel handig.
3. De Super Freeze-functie schakelt na 50 uur automatisch uit. Het apparaat werkt dan op de eerder ingestelde temperatuur.

Holiday-functie

1. Druk wanneer het displaypaneel verlicht is op de toets 'K8' (toets Holiday-functie). De zoemer klinkt eenmaal, de indicator 'F' (Holiday-functie) gaat branden en de Holiday-functie wordt ingeschakeld.
2. Druk wanneer het displaypaneel verlicht is op de toets 'K8' (toets Holiday-functie). De zoemer klinkt eenmaal, de indicator 'F' (Holiday-functie) gaat uit en de Holiday-functie wordt uitgeschakeld.

LET OP

De Holiday-functie wordt voornamelijk gebruikt voor korte reizen en andere levensomstandigheden, en de koelkastruimte moet worden leeggemaakt wanneer de Holiday-functie wordt gebruikt.

In de Holiday-functie is de temperatuur van de koelkastruimte hoger (ongeveer 17°C). Let erop dat u het voedsel uit de koelkastruimte verwijdert om bederf van het voedsel te voorkomen.

ECO-functie

Wanneer het display brandt, raakt u de toets ECO-functie lichtjes aan, waarna het pictogram van de ECO-functie oplicht; de koelkast bevindt zich al in de modus; als u de modus wilt verlaten, raakt u de toets ECO-functie nogmaals lichtjes aan.

In de ECO-modus werken de koelkast en de vriezer automatisch bij 5°C en -18°C.

Humidity Zone-lade

In dit gedeelte is de vochtigheidsgraad hoger dan in het koelkastgedeelte. Het wordt automatisch bestuurd door het systeem en is geschikt voor het bewaren van fruit, groenten, salades, etc.

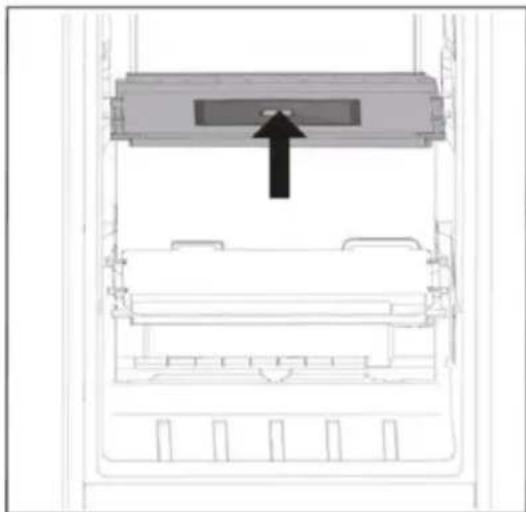

LET OP

1. Verwijder de plastic deksel in de zone niet.
2. Ze houden de luchtvochtigheid in stand.
3. Het wordt niet aanbevolen om koudegevoelige vruchten zoals ananas, avocado, bananen en grapefruits in de lade te bewaren.

Meervoudige luchtstroom

1. De koelkast is uitgerust met een meervoudige-luchtstroomssysteem, waarmee er op elke plank koele luchtstromen zijn. Dit helpt om een gelijkmatige temperatuur te handhaven om ervoor te zorgen dat uw voedsel langer vers blijft.

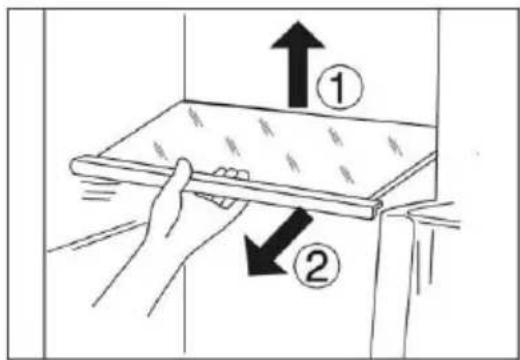

1. De hoogte van de planken kan worden aangepast aan uw opslagbehoeften.
2. Om een plank te verplaatsen, verwijdert u hem eerst door de achterrand ① op te tillen en de plank eruit te trekken ②.
3. Om hem weer te installeren, plaatst u hem op de nokjes aan beide kanten en duwt u hem helemaal naar achteren tot de achterkant van de plank vastzit in de gleuven in de zijkanten.

LET OP

Zorg ervoor dat alle kanten van een plank vlak zijn.

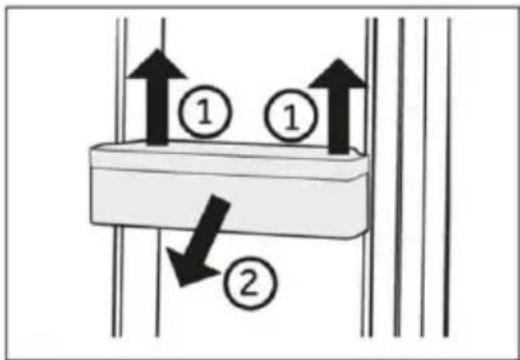

Verwijderbare deurrekken/fleshouder

1. De deurrekken kunnen worden verwijderd om te worden schoongemaakt:
2. Plaats uw handen aan beide kanten van het rek, til het omhoog ① en trek het eruit ②.
3. Voer de bovenstaande stappen in omgekeerde volgorde uit om het deurrek weer terug te plaatse

Als het apparaat is ingeschakeld, kan het tot 12 uur duren voordat de juiste temperaturen worden bereikt.

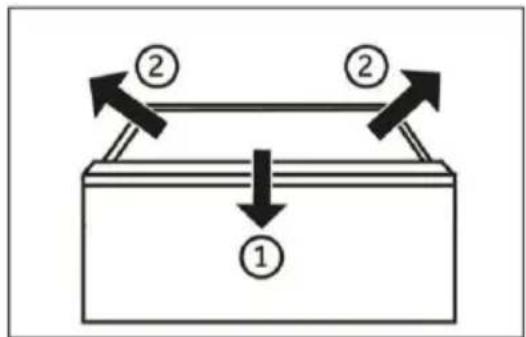

Verwijderbare lade

Om de lade te verwijderen, trekt u deze zo ver moge naar buiten ①, daarna optillen en verwijderen ②.

Voer de bovenstaande stappen in omgekeerde volgorde uit om de lade weer terug te plaatsen.

① ② ②

De verlichting

De led-binnenverlichting gaat branden als de deur wordt geopend. De werking van de verlichting wordt niet beïnvloed door een van de andere instellingen van het apparaat.

Tips voor energiebesparing

Zorg ervoor dat het apparaat goed wordt geventileerd (raadpleeg INSTALLATIE).
▶ Installeer het apparaat niet in direct zonlicht of in de buurt van warmtebronnen (bijv. kachels, verwarmingstoestellen).
▶ Vermijd onnodig lage temperaturen in het apparaat. Het energieverbruik neemt toe naarmate de temperatuur in het apparaat lager is ingesteld.
▶ Functies zoals de Super Freeze-functie verbruiken meer energie.
Laat warm voedsel afkoelen voordat u het in de koelkast plaatst.
▶ Open de deur van het apparaat zo weinig en zo kort mogelijk.
▶ Vul het apparaat niet te vol om te voorkomen dat de luchtdoorstroming wordt geblokkeerd.
▶ Vermijd lucht in de verpakking van het voedsel.
Houd de deurpakking schoon, zodat de deur altijd goed sluit.
▶ Ontdooi bevroren voedsel in de koelkast.
De meest energiebesparende configuratie vereist dat de lades, voedselbakken en planken in fabrieksstaat worden gehouden, en dat voedsel zo diep mogelijk wordt geplaatst zonder dat de openingen van het luchtkanaal worden geblokkeerd.

WAARSCHUWING!

Haal de stekker van het apparaat uit het stopcontact voordat u het reinigt.

Reinigen

Reinig het apparaat als er weinig of geen voedsel in is opgeslagen.

Het apparaat moet om de vier weken worden schoongemaakt voor een goed onderhoud en om nare voedselgeuren te voorkomen.

WAARSCHUWING!

▶ Reinig het apparaat niet met harde borstels, draadborstels, waspoeder, benzine, amylacetaat, aceton en soortgelijke organische oplossingen, zure of alkalische oplossingen. Reinig het apparaat met een speciaal reinigingsmiddel voor koelkasten om schade te voorkomen.
▶ Spuit niet op het apparaat en spoel het niet af tijdens het reinigen.
Gebruik geen waterstraal of stoom om het apparaat schoon te maken.
▶ Reinig de koude glazen planken niet met heet water. Door plotselinge temperatuur-veranderingen kan het glas breken.
▶ Raak het binnenoppervlak van het vriezergedeelte niet aan, vooral niet met natte handen, omdat uw handen aan het oppervlak vast kunnen vriezen.
▶ Controleer in geval van opwarming de toestand van de ingevroren producten.

▶ Houd de deurpakking altijd schoon.

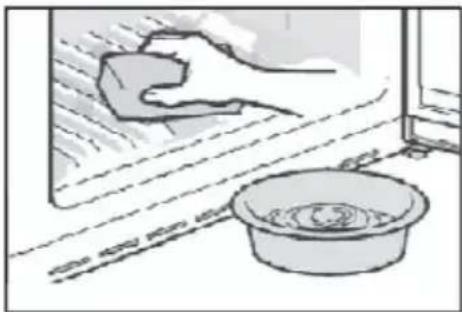

▶ Reinig de binnenkant en behuizing van het apparaat met een spons die is bevochtigd in warm water en een neutraal reinigingsmiddel.
1. Was de binnenkant en buitenkant van de koelkast, waaronder deurrubbers, deurrek, glazen planken, bakken enzovoort, met een zachte handdoek of spons die in warm water is gedrenkt (u mag een neutraal schoonmaakmiddel toevoegen aan het warme water).

1. Als er vloeistof is gemorst, verwijder dan alle verontreinigde onderdelen en spoel ze direct af met het stromend water. Daarna afdrogen en terug in de koelkast plaatsen.
2. Als er room (zoals koffiemelk, smeltend ijs) wordt gemorst, moeten alle verontreinigde delen worden verwijderd. Zet ze een tijdje in warm water van ongeveer 40°C en spoel vervolgens af met stromend water. Daarna afdrogen en terug in de koelkast plaatsen.
3. Als een klein deeltje of onderdeel vast komt te zitten in de koelkast (tussen planken of laden), gebruik dan een klein, zacht borsteltje om het weg te halen. Als u het onderdeel niet kan bereiken, neem dan contact op met de klantenservice van Haier.

▶ Spoel af en droog af met een zachte doek.

▶ Reinig de onderdelen van het apparaat niet in een vaatwasser.

Laat het apparaat minstens 5 minuten rusten voordat u het opnieuw opstart, omdat vaak opstarten de compressor kan beschadigen.

Ontdooien

Het ontdooien van de koelkast en het vriezergedeelte gebeurt automatisch; er is geen handmatige actie nodig.

De ledlampjes vervangen

WAARSCHUWING!

Vervang de ledlamp niet zelf, deze mag alleen worden vervangen door de fabrikant of door de erkende servicevertegenwoordiger.

De lamp heeft een led als lichtbron, met een laag energieverbruik en een lange levensduur. Als er sprake is van een afwijking, neem dan contact op met de klantenservice. Zie KLANTENSERVICE.

Parameters van de lampen:

Koelkastgedeelte: 12 V max 2W

Koelkastgedeelte: 12 V max 5W

Geen gebruik voor een langere periode

Als u het apparaat lange tijd niet gebruikt, en u wilt de Holiday-functie niet gebruiken:

Haal het voedsel eruit.

Haal de stekker van het netsnoer uit het stopcontact.

Reinig het apparaat zoals hierboven beschreven.

Houd de deuren open om de vorming van nare geuren binnenin te voorkomen.

LET OP

Schakel het apparaat alleen uit als dat echt nodig is.

Het apparaat verplaatsen

1. Verwijder alle etenswaren en haal de stekker van het apparaat uit het stopcontact.
2. Maak planken en andere beweegbare delen in de koelkast en vriezer vast met plakband.
3. Kantel de koelkast niet meer dan 45° om schade aan het koelsysteem te voorkomen.

WAARSCHUWING!

▶ Til het apparaat niet op aan de grepen.
Plaats het apparaat nooit horizontaal op de grond.

Veel problemen kunnen door uzelf worden opgelost zonder specifieke expertise. Raadpleeg in geval van een probleem alle getoonde mogelijkheden en volg de onderstaande instructies voordat u contact opneemt met de klantenservice. Zie KLANTENSERVICE.

WAARSCHUWING!

▶ Schakel het apparaat uit voordat u onderhoud uitvoert en haal de stekker uit het stopcontact.
Elektrische apparatuur mag alleen worden onderhouden door gekwalificeerde elektrische experts, omdat onjuiste reparaties aanzienlijke gevolgschade kunnen veroorzaken.
Als de voeding beschadigd is, mag deze alleen worden vervangen door de fabrikant, diens servicevertegenwoordiger of vergelijkbaar gekwalificeerde personen om gevaar te voorkomen.

Probleem	Mogelijke oorzaak	Mogelijke oplossing
De compressor werkt niet.	De netstekker is niet aangesloten op het stopcontact.Het apparaat is aan het ontdooien.	Steek de stekker in het stopcontact.Dit is normaal voor automatisch ontdooien.
Het apparaat loopt vaak of te lang.	De binnen- of buitentemperatuur is te hoog.Het apparaat is een tijd lang niet ingeschakeld geweest.Een deur van het apparaat is niet goed gesloten.De deur is te vaak of te lang geopend.De temperatuurinstelling voor het vriezergedeelte is te laag.De deurpakkingen zijn vuil, versleten, gebarsten of niet goed op elkaar afgestemd.De vereiste luchtcirculatie is niet gegarandeerd.	In dit geval is het normaal dat het apparaat langer werkt.Normaal gesproken duurt het 8–12 uur voordat het apparaat volledig is afgekoeld.Sluit de deur/lade en zorg ervoor dat het apparaat op een vlakke ondergrond staat en dat er geen etenswaren of voedselbakjes de deur blokkeren.Open de deur/lade niet te vaak.Stel de temperatuur hoger in totdat een toereikende koelkasttemperatuu is bereikt. Het duurt 24 uur voordat de koelkasttemperatuur stabiel is.Reinig de deur-/ladepakkingen of laat ze vervangen door de klantenservice.Zorg voor voldoende ventilatie.
De binnenkant van de koelkast is vies en/of stinkt.	De binnenkant van de koelkast moet worden schoongemaakt.Er wordt voedsel met een sterke geur bewaard in de koelkast.	Reinig de binnenkant van de koelkast.Verpak het voedsel goed.
Het is niet koud genoeg in het apparaat.	De temperatuur is te hoog ingesteld.Er zijn te warme producten opgeslagen.Er is te veel voedsel in één keer bewaard.De producten zijn te dicht bij elkaar geplaatst.Een deur/lade van het apparaat zit niet goed dicht.De deur/lade is te vaak of te lang geopend.	Stel de temperatuur opnieuw in.Koel de producten altijd af voordat u ze opbergt.Bewaar altijd kleine hoeveelheden voedsel.Laat een gat tussen verschillende voedingsmiddelen waardoor lucht kan stromen.Sluit de deur/lade.Open de deur/lade niet te vaak.
Het is te koud in het apparaat.	De temperatuur is te laag ingesteld.De Super Freeze-/Super Cool-functie wordt geactiveerd of loopt te lang.	Stel de temperatuur opnieuw in.Schakel de functie Super Freeze/Super Cool uit.
Vochtvorming aan de binnenkant van het koelkastgedeelte.	Het klimaat is te warm en te vochtig.Een deur/lade van het apparaat zit niet goed dicht.De deur/lade is te vaak of te lang geopend.Voedselbakjes of vloeistoffen zijn open gelaten.	Verhoog de temperatuur.Sluit de deur/lade.Open de deur/lade niet te vaak.Laat warm voedsel afkoelen tot kamertemperatuur en dek voedsel en vloeistoffen af.
Vocht hoopt zich op het oppervlak aan de buitenkant van de koelkast en tussen de deuren/deur en lade op.	Het klimaat is te warm en te vochtig.De deur is niet goed gesloten. De koude lucht in het apparaat en de warme lucht buiten condenseert.	Dit is normaal in een vochtig klimaat en zal veranderen wanneer de luchtvochtigheid daalt.Zorg dat de deur/lade goed dicht zit.
De displayverlichting werkt, maar voelt niet koel aan.	Hij staat in de demomodus.	Let op in welke status hij zich bevindt. Als het de demomodus is, sluit deze dan af. Afsluiten: Open de deur van de koelkast, druk binnen 12 uur na het inschakelen 8 seconden lang op de tweede toets aan de rechterkant.
Veel ijs en rijp in het vriezergedeelte.	De etenswaren zijn niet goed verpakt.Een deur/lade van het apparaat zit niet goed dicht.De deur/lade is te vaak of te lang geopend.De deur-/ladepakkingen zijn vuil, versleten, gebarsten of niet goed op elkaar afgestemd.Iets aan de binnenkant voorkomt dat de deur/lade goed kan sluiten.	Verpak de etenswaren altijd goed.Sluit de deur/lade.Open de deur/lade niet te vaak.Reinig de deur-/ladepakkingen of vervang ze door nieuwe.Verplaats de planken, deurrekken of interne containers zodat de deur/lade kan worden gesloten.
De zijkanten van de kast en de deurstrip worden warm.	-	Dit is normaal.
Het apparaat maakt afwijkende geluiden.	Het apparaat staat niet op een vlakke ondergrond.Het apparaat raakt voorwerpen rondom.	Stel de pootjes af om het apparaat waterpas te zetten.Verwijder voorwerpen rondom het apparaat.
Er is een licht geluid te horen dat lijkt op dat van stromend water.	-	Dit is normaal.
U hoort een alarm-pieptoon.	De deur van het koelkastgedeelte staat open.	Sluit de deur.
U hoort een zacht gebrom.	Het anticondensatiesysteem is aan het werk.	Dit voorkomt condensatie en is normaal.
De binnenverlichting of het koelsysteem werkt niet.	De netstekker is niet aangesloten op het stopcontact.De voeding is niet intact.Het ledlampje is buiten werking.	Steek de stekker in het stopcontact.Controleer de elektrische voeding naar de kamer. Bel het plaatselijke elektriciteitsbedrijf!Bel de klantenservice om het lampje te laten vervangen.

Ga naar onze website om contact op te nemen met de technische dienst: https://corporate.haier-europe.com/en/.

Kies onder de kop 'website' het merk van uw product en uw land. U wordt doorgestuurd naar de specifieke website waar u het telefoonnummer en formulier kunt vinden om contact op te nemen met de technische dienst.

Stroomonderbreking

In het geval van een stroomstoring, zou voedsel ongeveer 5 uur lang veilig koud moeten blijven. Volg de volgende tips tijdens een langdurige stroomstoring, vooral in de zomer:

▶ Open de deur/lade zo weinig mogelijk.
Plaats geen extra voedsel in het apparaat tijdens een stroomstoring.
Als een stroomstoring vooraf wordt aangekondigd en de onderbrekingsduur langer is dan 5 uur, maak dan ijs en zet dit in een bak boven in het koelkastgedeelte.
Onmiddellijk na de onderbreking is een controle van de producten vereist.
Aangezien de temperatuur in de koelkast stijgt tijdens een stroomonderbreking of een andere storing, wordt de bewaarperiode en de eetbare kwaliteit van voedsel nadelig beïnvloed. Alle levensmiddelen die ontdooien moeten worden gegeten, of worden bereid en daarna zo snel mogelijk opnieuw worden ingevroren (indien van toepassing) om gezondheidsrisico's te voorkomen.

Geheugenfunctie tijdens de stroomonderbreking

Na herstel van de stroom gaat het apparaat door met de instellingen die waren ingesteld voor de stroomstoring.

Uitpakken

WAARSCHUWING!

Het apparaat is zwaar. Altijd hanteren met ten minste twee personen.
Houd alle verpakkingsmaterialen buiten bereik van kinderen en gooi ze op een milieuvriendelijke manier weg.
▶ Haal het apparaat uit de verpakking.
▶ Verwijder al het verpakkingsmateriaal.

Omgevingsomstandigheden

De kamertemperatuur moet altijd tussen 10°C en 43°C liggen, aangezien het de temperatuur in het apparaat en het energieverbruik kan beïnvloeden. Installeer het apparaat niet in de buurt van andere warmtebronnen (ovens, koelkasten) zonder isolatie.

Benodigde ruimte

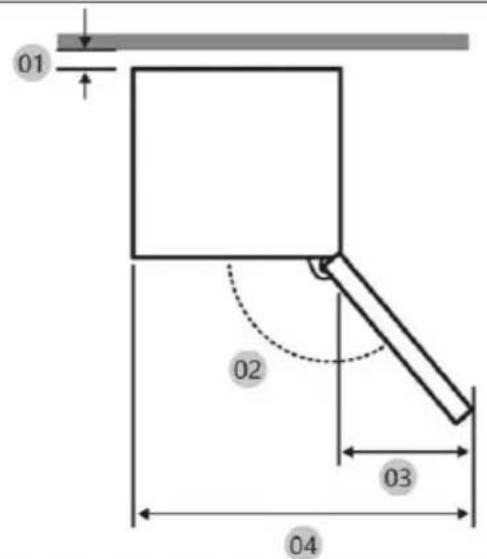

Benodigde ruimte bij geopende deur (Zonder kastdeurpaneel)

01 02 03 04

05 06 07

Model
01*	10 (min.) / 30 (aanbevolen)
02	95°(Aanbevolen)
03	43
04	583
05	515
06	-3
07	1060

* 01: Van kast tot achterkant product.
(eenheid: mm)

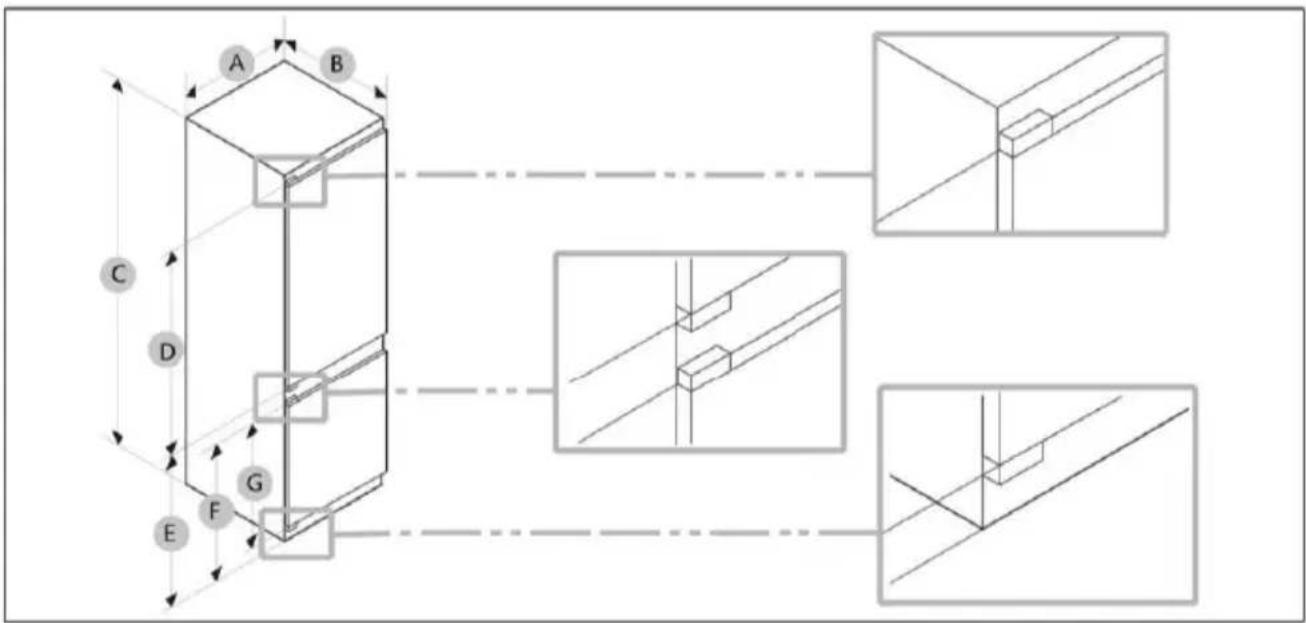

Afmetingen product

• Het opgegeven energieverbruik is gebaseerd op een afstand van 10 mm tussen de kast en de achterkant van het product. Het product werkt ook goed bij een afstand van minder dan 10 mm, maar verbruikt wel iets meer energie.
  • We raden aan om een kast van 18 mm dik te gebruiken met scharnieren van minder dan 20 mm dik.
• De metingen in de bovenstaande tabel kunnen afwijken, afhankelijk van de meetmethod
• Raadpleeg de Installatiehandleiding voor de ingebouwde installatie.

Doorsnede van ventilatie

Om voor de veiligheid voldoende ventilatie van het apparaat te bereiken, moet de informatie over de vereiste ventilatiedoorsneden in acht worden genomen.

200 cm² 200 cm² 200 cm² 200 cm² 200 cm² A B

A: Luchtinlaat ≥ 200 cm²; ventilatie-opties B: Luchtuitlaat ≥ 200 cm²; ventilatie-opties B1 B2 A1 A2

Afmetingen kast

Contactdoos Max. 2100 mm A B C D E B A

VOORZICHTIG!

Productstoringen als gevolg van het volgende worden niet gedekt door de Garantie.

1. Onjuiste locatieomstandigheden of onjuiste kastafmetingen.
2. Defecte kast.
3. Fouten door de installateur of de gebruik

Vrije ruimte

Zie de afbeeldingen en tabellen hieronder voor de benodigde ruimte voor installatie.

Model		A(mm)	B(mm)	C(mm)	D(mm)	E(mm)	Opmerking
	Min.	50	400	560	1941	560	Scharnier: 17 mm
	Aanbevolen			580	1943	562
	Max.			-	1945	568

LET OP

• Als de breedte van een kast meer is dan 568 mm, kan de pakking (tussen de koelkast en de kast) losraken.
• Als de kast hoger is dan de maximale afmeting (1945 mm), moet u andere afwerkingsmaterialen gebruiken om de tussenruimte op te vullen.

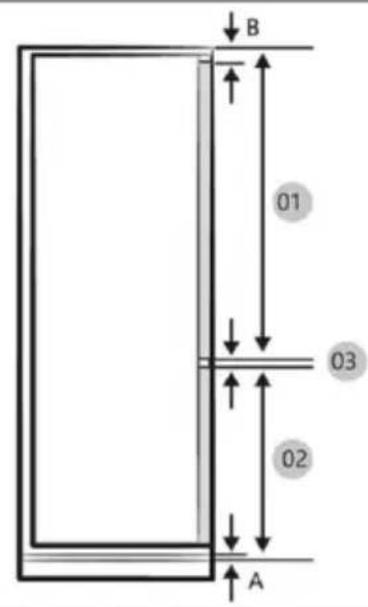

B 01 03 02 A

LET OP

Raadpleeg de onderstaande kastreferentietab om een kast te installeren die een opening van 4 mm (03) vereist.

A Onderkant van het voorpaneel boven de luchtventilatie
B Overhang voorpaneel

(eenheid: mm)

Model
01	Min. 1191+BMax. 1269+B
02	Min. 662+AMax. 740+A
03	4 mm (tussenruimte deurpaneel koelkast en vriezer)

Rekening houden met de locatie van stopcontacten en de benodigde ruimte

Als u de koelkast installeert in een kast met een diepte van 560 mm, zorg er dan voor dat het netsnoer aan een zijkant van de koelkast ligt voordat u de stekker in het stopcontact steekt. Als het netsnoer zich aan de achterkant van de koelkast bevindt, kan dit de energie efficiëntie verminderen.

Wachttijd

2 h

De onderhoudsvrije smeerolie bevindt zich in de behuizing van de compressor. Deze olie kan door het gesloten buissysteem komen bij liggend transport. Voordat u het apparaat op de voeding aansluit, moet u ten minste 2 uur wachten zodat de olie weer in de behuizing loopt.

Elektrische aansluiting

Controleer vóór elke aansluiting of:

▶ voeding, stopcontact en zekering geschikt zijn volgens het typeplaatje;
▶ het stopcontact is geaard en er geen stekkerdoos of verlengsnoer is;
▶ de stekker en het stopcontact goed passen.

Sluit de stekker aan op een correct geïnstalleerd huishoudelijk stopcontact.

WAARSCHUWING!

Om risico's te vermijden moet een beschadigd netsnoer worden vervangen door de klantenservice (zie garantiekaart).

Productkaart volgens de verordening EU nr. 2019/2016

Merk
Modelnaam/identificatie
Categorie van het model	Koelvriescombinatie
Energie-efficiëntieklasse	E	D
Jaarlijks energieverbruik (kWh/jaar) (1)	229
Totaal volume (liter)	284
Volume koelkast (liter)	211
Volume vriezer (liter)	73
Volume koelersectie (liter)	/
Volume automatische ijsblokjesmachine (liter)	/
Steraanduiding	4
Temperatuur van andere compartimenten > 14°C	Niet van toepassing
Vorstvrij systeem	Ja
Vriescapaciteit (kg/24 uur)	6
Klimaatklasse (2)	SN/N/ST/T
Geluidsemissieklasse en geluidsemissie via de lucht (db(A) re1pW)	B(35)
Temperatuurstijgingstijd (uur)	8
IJsbereidingscapaciteit	/
Type apparaat	Ingebouwd
Naam model	Energie-efficiëntieklasse
	E
	D
	E

Uitleg:

• Ja, aanwezig

(1) Op basis van de resultaten van de normenconformiteitstest gedurende 24 uur. Het werkelijke verbruik is afhankelijk van het gebruik en de locatie van het apparaat.
(2) Klimaatklasse SN: Dit apparaat is bedoeld voor gebruik bij een omgevingstemperatuur tussen +10°C en +32°C

Klimaatklasse N: Dit apparaat is bedoeld voor gebruik bij een omgevingstemperatuur tussen +16°C en +32°C

Klimaatklasse ST: Dit apparaat is bedoeld voor gebruik bij een omgevingstemperatuur tussen +16°C en +38°C

Klimaatklasse T: Dit apparaat is bedoeld voor gebruik bij een omgevingstemperatuur tussen +16°C en +43°C

Aanvullende technische gegevens

Spanning/frequentie	220–240 V~/50 Hz
Ingangsstroom (A)	1,3
Belangrijkste zekering (A)	16
Koelmiddel	R600a
Afmetingen (HxBxD in mm)	1935x540x555

Wij adviseren onze Haier-klantenservice en het gebruik van originele onderdelen. Als u een probleem hebt met uw apparaat, controleer dan eerst het hoofdstuk PROBLEMEN OPLOSSEN.

Als u daar geen oplossing kunt vinden, neem dan contact op met

▶ uw plaatselijke dealer; of
▶ ons Europese service-callcentrum (zie onderstaande telefoonnummers); of
▶ het gedeelte Service & Support op www.haier.com, waar u de serviceclaim kunt activeren
en ook veelgestelde vragen kunt vinden.

Om contact op te nemen met onze klantenservice, moet u ervoor zorgen dat u over de volgende gegevens beschikt.

De informatie is te vinden op het typeplaatje.

Model

Serienummer

Controleer ook de garantiekaart die met het product is meegeleverd in geval van garantie.

Europees service-callcentrum
Land*	Telefoonnummer	Kosten
Haier Italy (IT)	199 100 912
Haier Spain (ES)	902 509 123
Haier Germany (DE)	0180 5 39 39 99	• 14 ct/min – vaste lijn• max. 42 ct/min – mobiel
Haier Austria (AT)	0820 001 205	• 14,53 ct/min – vaste lijn• max. 20 ct/min – alle andere
Haier United Kingdom (UK)	0333 003 8122
Haier France (FR)	0980 406 409

*Voor andere landen verwijzen wij u naar www.haier.com

Haier Europe Trading S.r.l

Branch UK

London, W5 1YY, Verenigd Koninkrijk

*Duur van de garantie van het koelapparaat:

De minimumgarantie is: 2 jaar voor EU-landen, 3 jaar voor Turkije, 1 jaar voor het Verenigd Koninkrijk, 1 jaar voor Rusland, 3 jaar voor Zweden, 2 jaar voor Servië, 5 jaar voor Noorwegen, 1 jaar voor Marokko, 6 maanden voor Algerije, Tunesië geen wettelijke garantie vereist.

*De beschikbaarheidsperiode van reserveonderdelen voor reparatie van het apparaat:

Thermostaten, temperatuursensoren, printplaten en lichtbronnen zijn gedurende minimaal zeven jaar na het op de markt brengen van de laatste eenheid van het model beschikbaar.

Deurgrepen, deurscharnieren, bakken en manden zijn minimaal zeven jaar en deurrubbers minimaal tien jaar na het in de handel brengen van de laatste eenheid van het model verkrijgbaar.

*Raadpleeg voor meer informatie over het product https://eprel.ec.europe.eu/ of scan de QR-code op het energielabel dat met het apparaat wordt meegeleverd.
