GEBRUIKSAANWIJZING NT 22/1 Ap Bp Pack L Kärcher

Lees vóór het eerste gebruik van uw apparaat deze originele

gebruiksaanwijzing, ga navenant te werk en bewaar hem voor later gebruik of voor een latere eigenaar.

- Voor de eerste inbedrijfstelling veiligheidsinstructies nr. 5.956-249.0 in elk geval lezen!

- Bij veronachtzaming van de gebruiks- aanwijzing en de veiligheidsaanwijzingen kan schade aan het apparaat ont- staan, en gevaar voor gebruikers en an- dere personen.

- Bij transportschade onmiddellijk de handelaar op de hoogte brengen.

Inhoudsopgave

Zorg voor het milieu .... NL 1

Gevarenniveaus .... NL 1

Reglementair gebruik ..... NL 1

Apparaat-elementen ..... NL 2

Symbolen op het toestel ..... NL 2

Veiligheidsinstructies. . . . . . . NL 2

Inbedrijfstelling .... NL 2

Bediening NL 3

Vervoer NL 4

Opslag.... NL 4

Onderhoud .... NL 5

Hulp bij storingen .... NL 5

Garantie .... NL 6

Toebehoren en reserveonderde-

len NL 6

EU-conformiteitsverklaring . . . NL 7

Zorg voor het milieu

Het verpakkingsmateriaal is herbruikbaar. Deponeer het verpak- kingsmateriaal niet bij het huishoudelijk afval, maar bied het aan voor hergebruik.

Onbruikbaar geworden apparaten bevatten waardevolle materialen die geschikt zijn voor hergebruik. Lever de apparaten daarom in bij een inzamelpunt voor herbruikbare materialen. Batterijen, olie en dergelijke stoffen mogen niet in het milieu belanden. Verwijder overbodig geworden apparatuur daarom via geschikte inzamelpunten.

Aanwijzingen betreffende de inhoudsstoffen (REACH)

Huidige informatie over de inhoudsstoffen vindt u onder:

Verwijzing naar een onmiddellijk dreigend gevaar dat tot ernstige en zelfs dodelijke lichaamsverwondingen leidt.

⚠ WAARSCHUWING

Verwijzing naar een mogelijke gevaarlijke situatie die tot ernstige en zelfs dodelijke lichaamsverwondingen kan leiden.

⚠ VOORZICHTIG

Verwijzing naar een mogelijk gevaarlijke situatie die tot lichte verwondingen kan leiden.

LET OP

Verwijzing naar een mogelijke gevaarlijke situatie die tot materiele schade kan leiden.

- Deze zuiger is voor het natte en droge reinigen van vloer- en muuroppervlakken bestemd.

- Het apparaat is geschikt voor de afzui-ging van droge, onbrandbare, voor de gezondheid onschadelijke stoffen op machines en apparaten; stofklasse L conform EN 60 335–2–69. Beperking: Er mogen geen kankerverwekkende stoffen opgezogen worden.

- Dit apparaat is geschikt voor industrieel gebruik, zoals bijvoorbeeld in hotels, scholen, ziekenhuizen, fabrieken, winkels, kantoorgebouwen en verhuurkan- toren.

Apparaat-elementen

1 Opname voor vloerspuitkop
2 Zuigslang
3 Luchtuitstroming, werklucht
4 Zuigkop
5 Vergrendeling van de zuigkop
6 Vuilreservoir
7 Zwenkwiel
8 G r e e p
9 Luchttoevoer, motor-koellucht
10 Luchtinlaatleidingen
11 Stopcontact (alleen Ap Te L)
12 Vloersproeier
13 Zuigbuis
14 Hoofdschakelaar
15 Knop van de filterreiniging
16 Handgreep
17 Bevestigingsoog
18 Slanghaak
19 Vlotter
20 Elleboog
21 Patronenfilter (PES)
22 Bevestigingsmoer
23 Houder voor zuigbuis
24 Netkabel
25 Typeplaatje
26 Kabelhaak

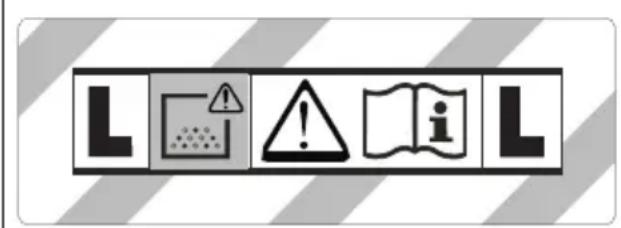

Symbolen op het toestel

WAARSCHUWING: Dit apparaat bevat stof dat schadelijk is voor de gezondheid. Lediging en onderhoud, inclusief het verwijderen van de stofzak, mogen enkel uitgevoerd worden door vakkundige personen die geschikte persoonlijke beschermingsmiddelen dragen. Niet inschakelen vooraleer het volledige filtersysteem geïnstalleerd is.

Patronenfilter (PES)

Bestel-nr. 2.889-219.0

Veiligheidsinstructies

⚠ GEVAAR

• Indien de retourlucht in de ruimte teruggeblazen wordt, moet een voldoende ventilatiegraad L in de ruimte voorhanden zijn. Om de vereiste grenswaarden na te leven, mag de teruggevoerde volumestroom maximaal 50 % van de volumestroom verse lucht (ruimtevolume V_R x luchtverversingspercentage L_W ) bedragen. Zonder bijzondere ventilatiemaatregelen geldt het volgende: L_W = 1h^-1 .
• Gebruik van het apparaat en de sub- stanties waarvoor het moet worden ge- bruikt, incl. de veilige werkwijze bij de afvoer van het opgezogen materiaal al- leen door geschoold personeel.
• Dit apparaat bevat stof dat schadelijk is voor de gezondheid. Legings- en onderhoudswerkzaamheden, inclusief het verwijderen van de stofverzamelcontainer, mogen alleen worden uitgevoerd door vaklui die de nodige beschermingskleding dragen.
• Apparaat niet zonder het volledige filter-systeem gebruiken.
• De toe te passen veiligheidsbepalingen betreffende de te behandelen materialen moeten in acht genomen worden.

Inbedrijfstelling

⚠ WAARSCHUWING

Bij het zuigen moet de patroonfilter altijd aangebracht zijn.

⚠ WAARSCHUWING

Nooit zonder filterelement zuigen aangezien anders de zuigmotor beschadigd wordt en door het verhoogde emissie van fijn stof een gezondheidsrisico ontstaat!

Droogzuigen

- Het apparaat is heeft een vliesfilterzak met sluitstrip, bestelnr. 2.889-217.0 (5 stuks).

Opmerking: Met dit apparaat kunnen alle soorten stof tot stofklasse L worden opgezogen.

Instructie: Het apparaat is als industriële stofzuiger geschikt voor het opzuigen van droog, onbrandbaar stof met AGW-waarden groter dan 1 mg/m³.

- Bij het opzuigen van fijn stof kan ook een vliesfilterzak worden gebruikt.

Filterzak aanbrengen

Afbeelding A

→ Zuigkop ontgrendelen en wegnemen.
→ Filterzak erop steken.
→ Zuigkop eropzetten en vergrendelen.

Natzuigen

⚠ GEVAAR

Bij net natzuigen mogen geen stoffen op- gezogen worden die schadelijk zijn voor de gezondheid.

Inbouw rubber lippen

Afbeelding B

→ Borstelstrook demonteren.
→ Rubber strippen inbouwen.

Filterzak verwijderen

Afbeelding C

→ Zuigkop ontgrendelen en wegnemen.
→ Vliesfilterzak aan de flens omhoog eruit trekken.
→ Klap de sluiting in en sluit de vliesfilterzak goed af.
→ Gebruikte filterzak wegdoen conform de wettelijke bepalingen.
→ Zuigkop eropzetten en vergrendelen.

- Bij het opzuigen van nat vuil moet altijd de filterzak verwijderd worden.

Algemeen

• Bij het opzuigen van nat vuil met de kussensproeier (optie) of voegen-sproeier, meer bepaald wanneer over-wegend water uit een reservoir opgezo-gen wordt, wordt aanbevolen de toets van de functie "Halfautomatische Filter-reiniging" niet te gebruiken.
• Na beëindiging van het natzuigen: Patronenfilter met de filterreiniging reinigen. Reservoir met een vochtige doek reinigen en droogmaken.

Clipverbinding

Afbeelding D

De zuigslang is van een clip-systeem voorzien. Alle accessoires met nominale diameter 35 mm kunnen aangesloten worden.

Bediening

Hoofdschakelaar

0	Apparaat UIT
1ON	Apparaat AANHalfautomatische filterreini-ging: AANStopcontact: UIT
	Apparaat AANHalfautomatische filterreini-ging: AANStopcontact: AAN

Apparaat inschakelen

→ Steek de netstekker in de contactdoos.
→ Hoofdschakelaar op gewenst programma zetten.

Werken met elektrische werktuigen

Enkel bij apparaten met ingebouwde contactdoos:

⚠ GEVAAR

Gevaar voor letsels en beschadigingen! Het stopcontact ist alleen voor de recht- streekse aansluiting van elektrisch gereed- schap aan de zuiger bestemd. Ieder ander gebruik van het stopcontact ist niet togets- aan.

→ Stroomstekker van het elektrische werktuig aan de zuiger insteken. De zuiger bevindt zich in de standby-modus.
→ Hoofdschakelaar op programma 2 zetten.

Aanwijzing: De zuiger wordt met het elektrische gereedschap automatisch in- en uitgeschakeld.

Instructie: de zuiger heeft een startvertraging van maximaal 0,5 seconden en een nalooptijd van maximaal 5 seconden.

Aanwijzing: Voor vermogensaansluit-waarde van het elektrische gereedschap, zie Technische gegevens.

Afbeelding E

→ Elleboog aan de zuigslang verwijderen.
→ Clipverbinding eraf schroeven.
→ Rubbermanchet vastschroeven.

Afbeelding F

→ Rubbermanchet op elektrisch gereedschap aansluiten.

Halfautomatische filterreiniging

Instructie: door de filterreiniging om de 5-10 minuten te activeren is de levensduur van het patronenfilter langer.

Instructie: Het inschakelen van de automatische filterreiniging is alleen mogelijk bij een ingeschakeld toestel.

Toets van de halfautomatische filterreiniging 5x indrukken. Het patronenfilter wordt dan door een luchtstoot gereinigd (pulserend geluid).
Power-reiniging (bij bijzonder sterke verontreiniging van de filter): zuigbuis c.q. elleboog met de hand afsluiten en tegelijkertijd de knop van de der halfautomatische filterreiniging 5x indrukken.

Vuilreservoir leegmaken

⚠VOORZICHTIG

Lokale voorschriften inzake de behandeling van afvalwater in acht nemen.

• Het zuigkanaal is uitgerust met een vlotter.
• Als het maximaal toegelaten vuilwater-niveau in het reservoir bereikt is, wordt de zuigstroom onderbroken.

→ Schakel het apparaat aan de hoofdschakelaar uit.

Apparaat uitschakelen

→ Toets van de halfautomatische filterreiniging 5x gebruiken.
→ Schakel het apparaat aan de hoofdschakelaar uit.
→ Netstekker uittrekken.

Na elk bedrijf

→ Reservoir leegmaken.
→ Apparaat aan de binnen- en buitenkant reinigen door afzuigen en afvegen met een vochtige doek.

Apparaat opslaan

Afbeelding G

→ Zuigbuizen, zuigslang en stroomkabel bewaren in overeenstemming met de afbeelding.
→ Apparaat in een droge ruimte plaatsen en beveiligen tegen onbevoegd gebruik.

Vervoer

⚠VOORZICHTIG

Gevaar voor letsels en beschadigingen! Houd bij het transport rekening met het gewicht van het apparaat.

→ Zuigbuis met vloerkop uit de houder nemen. Draag het apparaat aan de draaggreep en aan de zuigbuis.
→ Bij het transport in voertuigen moet het apparaat conform de geldige richtlijnen beveiligd worden tegen verschuiven en kantelen.

Opslag

⚠VOORZICHTIG

Gevaar voor letsel en beschadiging! Het gewicht van het apparaat bij opbergen in acht nemen.

Het apparaat mag alleen binnen worden opgeborgen.

Onderhoud

⚠ GEVAAR

Bij alle werkzaamheden aan het apparaat, het apparaat uitschakelen en de netstekker uittrekken.

Stofverwijderende machines zijn veiligheidsinrichtingen voor het voorkomen of elimineren van gevaren in de zin van BGV A1.

- Voor het onderhoud door de gebruiker moet het apparaat uit elkaar genomen, gereinigd en onderhouden worden, voor zover dat uitgevoerd kan worden zonder dat daarbij gevaren ontstaan voor het onderhoudspersoneel en andere personen. Geschikte voorzorgsmaatregelen bevatten het ontgiften vóór de demontage. Voorzorgen nemen voor lokaal gefilterde kunstmatige verluchting op de plaats waar het apparaat uit elkaar genomen wordt, reiniging van het onderhoudsoppervlak en geschikte bescherming van het personeel.

- De buitenkant van het apparaat moet ontgift en schoongeveegd worden of behandeld worden met afdichtingmateriaal vooraleer het uit het gevaarlijke gebied gehaald wordt. Alle onderdelen van het apparaat moeten beschouwd worden als verontreinigd indien ze uit het gevaarlijke gebied gehaald worden. Passende maatregelen moeten genomen worden, om verspreiding van stof te vermijden.

- Bij de uitvoering van onderhouds- en herstellingswerkzaamheden moeten alle verontreinigde voorwerpen die niet voldoende gereinigd kunnen worden, weggegooid worden. Zulke voorwerpen moeten in ondoorlaatbare zakken en overeenkomstig de geldende bepalingen betreffende de verwijdering van dat soort afval verwijderd worden.

⚠ WAARSCHUWING

Veiligheidsinrichtingen ter voorkoming van gevaren moeten regelmatig onderhouden worden. Dat betekent dat deze tenminste één keer per jaar door de fabrikant of een opgeleide persoon moeten worden gecontroleerd op een veiligheidstechnisch perfecte toestand, bv. dichtheid van het apparaat, beschadiging van het filter.

LET OP

Gevaar voor beschadiging! Geen onderhoudsmiddelen met siliconen gebruiken.

– Eenvoudige onderhouds- en controle-werkzaamheden kunt u zelf uitvoeren.
- De oppervlakten van het apparaat en de binnenkant van de container dienen regelmatig met een vochtige doek gereinigd te worden.

⚠ GEVAAR

Gevaar door stof dat schadelijk is voor de gezondheid. Bij onderhoudswerkzaamheden (bv. filtervervanging) ademmasker P2 of meer en wegwerpkledij dragen.

Patronenfilter vervangen

→ Zuigkop ontgrendelen en wegnemen.
→ Zuigkop 180° draaien en wegleggen.
→ Bevestigingsmoer eruit draaien.
→ Patroonfilter wegnemen.
→ Gebruikt patronenfilter conform de wettelijke bepalingen afvoeren.
→ Nieuwe patroonfilter plaatsen.
→ Bevestigingsmoer aanbrengen en aanspannen.
→ Zuigkop eropzetten en vergrendelen.

Filterzak vervangen

Afbeelding C

→ Zuigkop ontgrendelen en wegnemen.
→ Vliesfilterzak aan de flens omhoog eruit trekken.
→ Klap de sluiting in en sluit de vliesfilterzak goed af.
→ Gebruikte filterzak wegdoen conform de wettelijke bepalingen.
→ Nieuwe filterzak erop steken.
→ Zuigkop eropzetten en vergrendelen.

Hulp bij storingen

⚠ GEVAAR

Bij alle werkzaamheden aan het apparaat, het apparaat uitschakelen en de netstekker uittrekken.

Aanwijzing: Wanneer er een storing (bijv. filterbreuk) optreedt, moet het apparaat onmiddellijk worden uitgeschakeld. De storing worden verholpen voordat het apparaat opnieuw wordt ingeschakeld.

Zuigturbine start niet

→ Stekker en zekering van de stroom- voorziening controleren.
→ Netkabel, netstekker en, indien aanwezig, stopcontact van het apparaat controleren.
→ Apparaat inschakelen.

Zuigturbine loopt, maar apparaat zuigt niet

– Vlotter sluit zuigkanaal af.

→ Vuilcontainer legen.

Zuigkracht wordt minder

→ Verstoppingen uit zuigmondstuk, zuigbuis, zuigslang of patronenfilter weghalen.
→ Volle filterzak vervangen.
→ Knop van de halfautomatische filterreiniging 5x indrukken bij een ingeschakeld apparaat.
→ Patronenfilter vervangen.

Er ontsnapt stof bij het zuigen

→ Correcte inbouwpositie van de patronenfilter controleren.
→ Patronenfilter vervangen.

Halfautomatische filterreiniging werkt niet

→ Zuigslang niet aangesloten.

Halfautomatische filterreiniging schakelt niet uit

→ Klantendienst contacteren.

Halfautomatische filterreiniging kan niet ingeschakeld worden

→ Klantendienst contacteren.

Klantenservice

Indien de storing niet kan worden opgelost, moet het toestel door de klantendienst gecontroleerd worden.

Garantie

In ieder land zijn de door ons bevoegde verkoopkantoor uitgegeven garantiebepalingen van toepassing. Eventuele storingen aan het apparaat verhelpen wij zonder kosten binnen de garantietermijn, mits een materiaal of fabrieksfout de oorzaak van deze storing is. Neem bij klachten binnen de garantietermijn contact op met uw leverancier of de dichtstbijzijnde klantenservicewerkplaats en neem uw aankoopbewijs mee.

Toebehoren en reserveonderdelen

Gebruik alleen origineel toebehoren en originele reserveonderdelen. Deze garanderen dat het apparaat veilig en zonder storingen functioneert.

Informatie over het toebehoren en de re- serveonderdelen vindt u op www.kaercher.com.

EU-conformiteitsverklaring

Hierbij verklaren wij dat de hierna vermelde machine door haar ontwerp en bouwwijze en in de door ons in de handel gebrachte uitvoering voldoet aan de betreffende fundamentele veiligheids- en gezondheidseisen, zoals vermeld in de desbetreffende EU-richtlijnen. Deze verklaring verliest haar geldigheid wanneer zonder overleg met ons veranderingen aan de machine worden aangebracht.

Product: Droog- / natzuiger

Type: 1.378-xxx

Van toepassing zijnde EU-richtlijnen

2006/42/EG (+2009/127/EG)

2014/30/EU

2011/65/EU

Toegepaste geharmoniseerde normen

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 60335-1

EN 60335-2-69

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 62233: 2008

EN 50581

Toegepaste landelijke normen

5.967-581

De ondergetekenden handelen in opdracht en met volmacht van de directie.

H. Jenner

Documentatieverantwoordelijke:

S. Reiser

Alfred Kärcher SE & Co. KG

		NT 22/1 Ap L NT	22/1 Ap Te L
Netspanning V 220-240 220-240
Frequentie Hz 1~ 50-60 1~ 50-60
Max. vermogen W 1300 1300
Nominaal vermogen W 1200 1200
Inhoud reservoir I 22 22
Vulhoeveelheid vloeistof I 13 13
Luchthoeveelheid (max.) m	^3/h	130	130
Onderdruk (max.)	kPa (mbar)	19,0 (190)	19,0 (190)
Vermogensaansluitwaarde van het elektrische gereedschap	W --	100-2100
Beveiligingsklasse	-- IPX4	IPX4
Beschermingsklasse		II	--
	-- --	I
Diameter van de zuigslang	mm	35 35
Lengte van de zuigslang	m	1,9	1,9
Lengte x breedte x hoogte	mm	380 x 370 x 480	380 x 370 x 480
Typisch bedrijfsgewicht	kg	5,7	6,1
Bepaalde waarden conform EN 60335-2-69
Geluidsdrukniveau L_pA	dB(A)	71 71
Onzekerheid K_pA	dB(A)	1	1
Hand-arm vibratiewaarde	m/s ^2	<2,5	<2,5
Onzekerheid K	m/s ^2	0,2	0,2

Stroomkabel	H05VV-F 2x0,75 mm ^2
Ap L	Onderdeelnr.	Lengte snoer
EU	6.650-818.0	6 m
Stroomkabel	H05VV-F 3x1,5 mm ^2
Ap Te L	Onderdeelnr.	Lengte snoer
EU	6.650-332.0	6 m
