GEBRUIKSAANWIJZING T542i XP G HUSQVARNA

NL Gebruiksaanwijzing 38-73

Vervoer, opslag en verwerking.... 69
Technische gegevens....70
Accessoires....71
Verklaring van overeenstemming.... 73
Geregistreerde handelsmerken.... 73

Inleiding

Productbeschrijving

Dit product is een accu-aangedreven kettingzaag.

Er wordt voortdurend gewerkt aan het verhogen van uw veiligheid en efficiëntie tijdens bedrijf. Neem voor meer informatie contact op met uw servicedealer.

Gebruik

Dit product is bestemd voor professioneel onderhoudswerk aan bomen, zoals snoeien en het in stukken zagen van bomen.

Let op: Nationale wetgeving kan het gebruik van dit product mogelijk beperken.

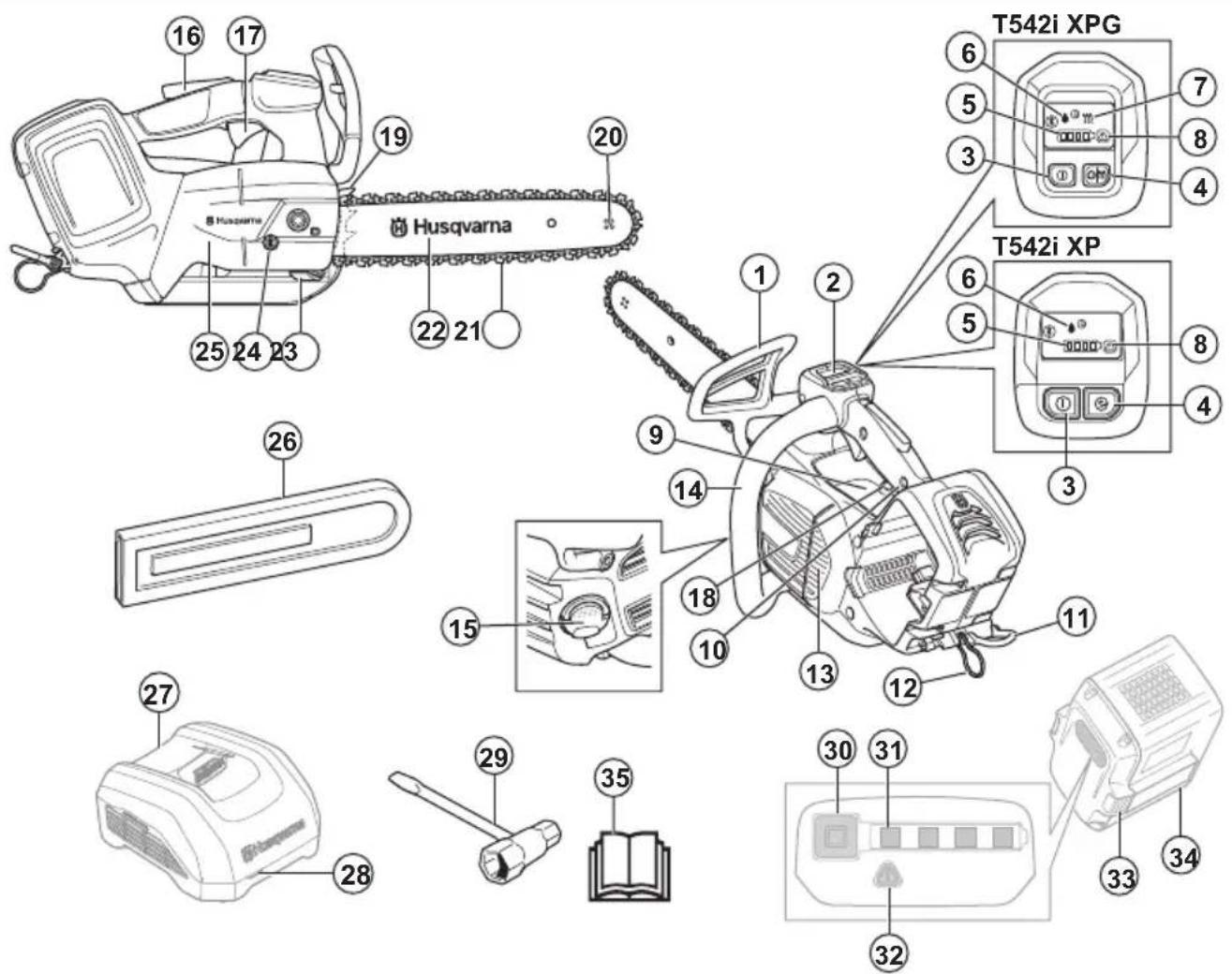

16 17 19 20 25 24 23 22 21 T542i XPG 6 5 3 8 4 T542i XP 6 5 8 4 1 2 9 14 18 10 13 11 15 26 27 28 29 35 30 31 33 34 32

1. Handbescherming voor en kettingrem
2. Gebruikers interface
3. ON/OFF-knop
4. SavE-knop
5. Accu-indicator
6. Oliepeil indicator
7. Lampje voor warmte in de handgrepen
8. Waarschuwingslampje
9. Informatie- en waarschuwingsplaatje
10. Tophandgreep
11. Oog
12. Kabeloog
13. Ventilatorbehuizing
14. Voorhandgreep
15. Kettingolietank

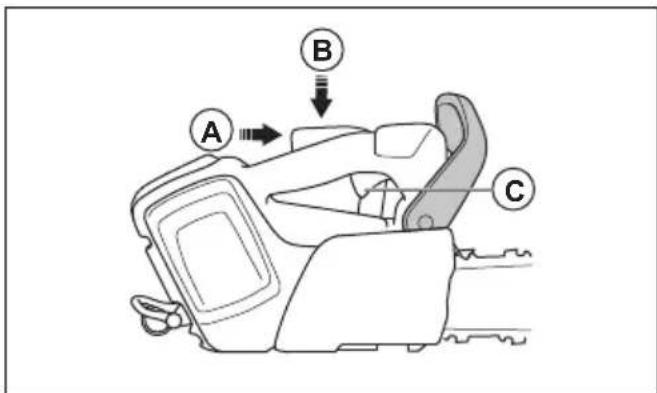

16. Vergrendeling voedingsschakelaar
17. Activeringsschakelaar
18. Olieafstelschroef
19. Schorssteun

20. Neuswiel

21. Zaagketting

22. Zaagblad

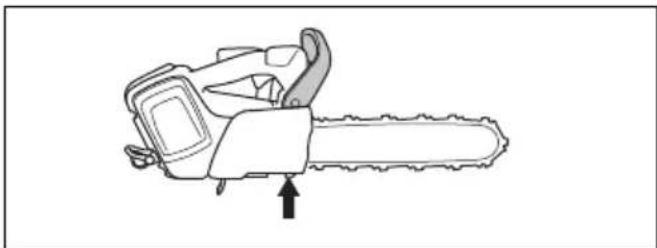

23. Kettingvanger

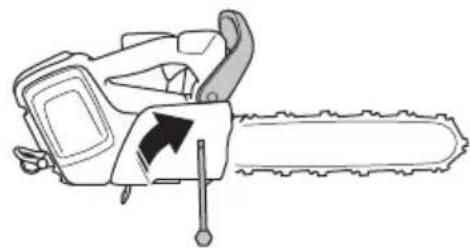

24. Kettingspannerschroef
25. Afdekking aandrijfkettingwiel
26. Geleiderkap
27. Acculader (accessoire)
28. Laad- en foutindicator op de lader
29. Ring-steeksleutel
30. Knop, accustatus
31. Accustatus
32. Waarschuwingslampje

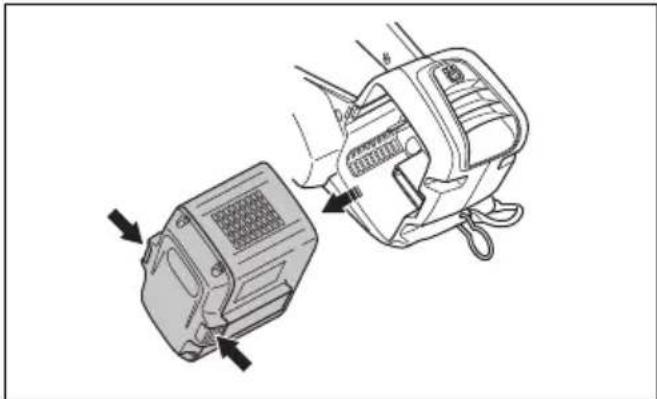

33. Accuontgrendelknop
34. Accu (accessoire)
35. Gebruikershandleiding

Let op: De accu en de acculader kunnen er anders uitzien, afhankelijk van het model.

Symbolen op het product

Risico op ernstig letsel of overlijden van de gebruiker of anderen. Wees voorzichtig en gebruik het product op de juiste manier. Lees de bedieningshandleiding aandachtig door en zorg ervoor dat u de instructies begrijpt alvorens dit product te gebruiken.

Gebruik een goedgekeurde veiligheidshelm, gehoorbescherming en oogbescherming.

Dit product voldoet aan de geldende EG- richtlijnen.

Label met geluidsemissies naar de omgeving conform de richtlijnen en voorschriften van de EU (inclusief de wetgeving van Nieuw-Zuid-Wales) en het VK. Het gegarandeerde geluidsvermogensniveau van het product staat vermeld in Verklaring van overeenstemming op pagina 73 en op het label.

Gebruik goedgekeurde beschermingsmiddelen voor voeten, benen, handen en armen.

Gebruik 2 handen wanneer u het product bedient.

Waarschuwing! Terugslag kan optreden wanneer de punt van het zaagblad een voorwerp raakt. Hierdoor schiet de geleider in de richting van de gebruiker. Risico op ernstig letsel of de dood.

Kettingrem, ingeschakeld (vooruit). Kettingrem, uitgeschakeld (achteruit).

Indicatie van kettingrichting.

Maximale lengte van het zaagblad.

Kettingolie.

Nominale spanning, V.

Gelijkstroom.

Beschermd tegen spatwater.

Milieumarkering. Het product of de verpakking ervan is geen huishoudelijk afval. Lever het in bij een erkende verwijderingslocatie voor elektrische en elektronische apparatuur.

Als het product beschikt over draadloze technologie van Bluetooth®. staat het Bluetooth®-symbool op het label met de productnaam. Zie Draadloze Bluetooth®-technologie op pagina 52.

Deze zaag is alleen bedoeld voor personen die speciaal opgeleid zijn in onderhoudswerk aan bo- men. Raadpleeg de bedie- ningshandleiding!

yyyyMMddxxxxx

Het serienummer staat op het productplaatje of de laserprint. yyyy is het productiejaar, ww is de productieweek.

Let op: Andere symbolen/stickers op het product hebben betrekking op certificeringseisen voor bepaalde markten.

Symbolen op de accu en/of op de accuhouder.

Lever dit product in bij een recyclepunt voor elektrische en elektronische apparatuur. (Alleen geldig voor Europa)

Faalveilige transformator.

Bewaar en gebruik de acculader alleen binnen.

Dubbele isolatie.

Schade aan het product

We zijn niet verantwoordelijk voor schade aan ons product als:

• het product niet goed is gerepareerd.
• het product is gerepareerd met onderdelen die niet van de fabrikant afkomstig zijn, of onderdelen die niet zijn goedgekeurd door de fabrikant.
• het product een accessoire bevat dat niet afkomstig is van de fabrikant of niet is goedgekeurd door de fabrikant.
• het product niet is gerepareerd door een erkend servicepunt of door een erkende autoriteit.

Veiligheid

Veiligheidsdefinities

Waarschuwingen, voorzorgsmaatregelen en opmerkingen worden gebruikt om te wijzen op belangrijke delen van de handleiding.

WAARSCHUWING: Wordt gebruikt om te wijzen op de kans op ernstig of fataal letsel voor de gebruiker of omstanders wanneer de instructies in de handleiding niet worden gevolgd.

OPGELET: Wordt gebruikt indien er een risico bestaat op schade aan het product en andere eigendommen of aan de omgeving wanneer de instructies in de handleiding niet worden gevolgd.

Let op: Geven verdere informatie die nodig is in een bepaalde situatie.

Algemene veiligheidsaanwijzingen voor machines

WAARSCHUWING: Lees alle veiligheidsaanwijzingen, instructies, illustraties en specificaties voor deze machine. Het niet opvolgen van ieder van de onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

- Bewaar alle waarschuwingen en instructies voor later gebruik. Het in de veiligheidsaanwijzingen gebruikte begrip "machine" heeft betrekking op machines die met netspanning worden gebruikt (met een netsnoer) en op machines die op een accu werken (zonder netsnoer).

Veiligheid van het werkgebied

• Zorg ervoor dat de werkplek schoon en goed verlicht is. In rommelige of donkere gebieden gebeuren eerder ongelukken.
• Gebruik machines niet in een explosieve omgeving, zoals in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof.Machines produceren vonken die het stof of de dampen kunnen doen ontbranden.
• Houd kinderen en andere personen tijdens het gebruik van de machine op afstand. U kunt de controle over het apparaat verliezen als u afgeleid wordt.

Elektrische veiligheid

• De aansluitstekkers van de machine moeten in het stopcontact passen. Wijzig nooit de stekker. Gebruik geen adapterstekkers samen met geaarde machines. Ongewijzigde stekkers en overeenkomende stopcontacten verkleinen het risico op elektrische schokken.
• Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
• Houd machines uit de buurt van regen of vocht. Het binnendringen van water in een machine verhoogt het risico op een elektrische schok.
• Gebruik de kabel niet voor oneigenlijke doeleinden. Gebruik de kabel nooit om de machine te dragen, te trekken of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van warmte, olie, scherpe randen en bewegende onderdelen. Beschadigde of in de knoop geraakte kabels verhogen het risico op elektrische schokken.
• Wanneer u met een machine in de openlucht werkt, dient u alleen verlengsnoeren te gebruiken die ook geschikt zijn voor gebruik buitenshuis. Het gebruik van een kabel die geschikt is voor gebruik buitenshuis, vermindert het risico op elektrische schokken.

- Als gebruik van een machine in een vochtige omgeving onvermijdelijk is, gebruik dan een netvoeding met aardlekschakelaar (RCD). Het gebruik van een aardlekschakelaar vermindert het risico op elektrische schokken.

Persoonlijke veiligheid

• Wees attent! Let op wat u doet en ga verstandig aan het werk met een machine. Gebruik geen machine wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Eén moment van onoplettendheid bij het gebruik van machines kan leiden tot ernstige verwondingen.
• Maak altijd gebruik van persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Beschermingsmiddelen zoals een stofmasker, veiligheidsschoenen met antislipprofiel, een veiligheidshelm of gehoorbescherming in relevante werkomstandigheden beperken letsel.
• Voorkom een onbedoelde start. Zorg ervoor dat de schakelaar in de stand Off staat voordat u de machine aansluit op een spanningsbron en/of accupack, oppakt of draagt. Wanneer u uw vingers tijdens het dragen van machines op de schakelaar houdt of de machine ingeschakeld op de stroomvoorziening aansluit, kan dat leiden tot ongevallen.
• Verwijder instelgereedschappen of stelsleutels voordat u de machine inschakelt. Gereedschap of sleutels die zich in een draaiend onderdeel van de machine bevinden, kunnen verwondingen veroorzaken.
• Voorkom overstrekken. Zorg dat u te allen tijde stevig en in balans staat. Daardoor hebt u de machine in onverwachte situaties beter onder controle.
• Draag geschikte kleding. Draag geen losse kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen verstrikt raken in bewegende onderdelen.
• Als de mogelijkheid bestaat voor het opvangen van stof moet u ervoor zorgen dat deze is aangesloten en op de juiste wijze wordt gebruikt. Het gebruik van stofopvang kan stofgerelateerde gevaren beperken.
• Laat de vertrouwdheid met de door u gebruikte machines door het frequente gebruik ervan niet toe leiden dat u de veiligheidsprincipes negeert. Een onzorgvuldige handeling kan binnen een fractie van een seconde leiden tot ernstig letsel.

Gebruik en behandeling van machine

• Overbelast de machine niet. Gebruik de juiste machine voor uw toepassing. Met de juiste machine werkt u beter en veiliger binnen het vermelde vermogensbereik.

• Gebruik geen machine waarvan de schakelaar defect is. Machines die niet meer in- of uitgeschakeld kan worden, zijn gevaarlijk en moeten worden gerepareerd.

• Haal de stekker uit het stopcontact en/of verwijder het accupack, indien verwijderbaar, van de machine voordat u aanpassingen maakt, accessoires verwisselt of machines opbergt. Deze voorzorgsmaatregel verhindert dat de machine onopzettelijk start.

• Berg ongebruikte machines buiten reikwijdte van kinderen op. Laat de machine niet gebruiken door personen die hiermee niet vertrouwd zijn of die deze instructies niet hebben gelezen. Machines zijn gevaarlijk wanneer ze door onervaren personen worden gebruikt.
• Voer onderhoud uit op machines en accessoires. Controleer op onjuiste montage of vastlopen van bewegende delen, gebroken onderdelen en andere condities die de werking van de machine kunnen beïnvloeden. Laat beschadigde onderdelen repareren alvorens de machine te gebruiken. Veel ongevallen vinden hun oorzaak in slecht onderhouden machines.
• Houd snijgereedschappen scherp en schoon. Goed onderhouden snijmachines met scherpe snijranden zullen minder gauw vastlopen en zijn eenvoudiger onder controle te houden.
• Gebruik de machine, accessoires, bits en dergelijke overeenkomstig deze instructies. Houd daarbij rekening met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van de machine voor andere dan de voorziene toepassingen kan leiden tot gevaarlijke situaties.
• Houd de handgrepen en grijpoppervlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en handgreepvlakken maken in onverwachte situaties geen veilige bediening en controle van het elektrische gereedschap mogelijk.

Gebruik en onderhoud van machines met accuvoeding

• Laad het gereedschap alleen op met de lader die door de fabrikant is gespecificeerd. Een lader die voor een bepaald type accu geschikt is, kan een risico op brand creëren als de lader met een andere accu wordt gebruikt.
• Gebruik alleen de accupacks die bestemd zijn voor de bijbehorende machine. Als er andere accupacks worden gebruikt, bestaat er risico op letsel en brand.
• Als het accupack niet gebruikt wordt, houd hem dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding tussen de twee klemmen kunnen maken. Als er kortsluiting tussen de accuaansluitingen ontstaat, kunnen er brandwonden of brand ontstaan.

• Als het accupack verkeerd wordt gebruikt, kan er vloeistof uit de accu komen; zorg dat u deze niet aanraakt. Als u per ongeluk in contact komt met de vloeistof, afspoelen met water. Als er vloeistof in de ogen komt dient u medische hulp in te roepen. Vloeistof die uit de accu komt kan irritatie of brandwonden veroorzaken.

• Gebruik geen accu of machine die is beschadigd of aangepast. Beschadigde of aangepaste accu's kunnen onvoorspelbaar gedrag vertonen, wat kan leiden tot brand, explosies of letsel.

• Stel de accu of machine niet bloot aan vuur of hoge temperaturen. Blootstelling aan vuur of temperaturen hoger dan 130 °C kan een explosie veroorzaken.
• Volg alle oplaadinstructies op en laad de accu of machine niet op bij temperaturen die buiten het in de instructies gespecificeerde bereik liggen. Door onjuist opladen of opladen bij temperaturen die buiten het gespecificeerde bereik liggen, kan de accu beschadigd raken en neemt het risico op brand toe.

Service

• Laat uw machine onderhouden door een gekwalificeerde onderhoudsmonteur met gebruikmaking van uitsluitend identieke vervangende onderdelen. Hierdoor blijft de veiligheid van de machine gehandhaafd.
• Voer nooit onderhoud uit aan beschadigde accupacks. Onderhoud aan accupacks mag alleen worden uitgevoerd door de fabrikant of geautoriseerde dienstverleners.

Algemene veiligheidswaarschuwingen voor de motorkettingzaag

• Houd alle lichaamsdelen weg van de zaagketting als de motorkettingzaag in werking is. Controleer voordat u de motorkettingzaag start of de zaagketting niets raakt. Als u even niet oplet, kan uw kleding of lichaam vast komen te zitten in de zaagketting bij het gebruik van een motorkettingzaag.
• Houd de motorzaag altijd vast met uw rechterhand op de tophandgreep en uw linkerhand op de voorhandgreep. Als u de motorkettingzaag andersom vasthoudt, neemt de kans op persoonlijk letsel toe; doe dat dus nooit.
• Houd de motorkettingzaag alleen vast aan de geïsoleerde handgrepen, omdat de zaagketting verborgen bedrading kan raken. Als zaagkettingen een onder stroom staande draad aanraken, kan dit ervoor zorgen dat niet-geïsoleerde delen van de motorkettingzaag ook onder stroom komen, waardoor de gebruiker een elektrische schok kan krijgen.
• Draag oogbescherming. We raden u aan verdere beschermingsuitrusting voor gehoor, hoofd, handen, benen en voeten te gebruiken. Als u een geschikte beschermingsuitrusting draagt, neemt de kans op persoonlijk letsel door rondvliegend vuil of onbedoeld contact met de zaagketting af.
• Gebruik de kettingzaag niet op een ladder, vanaf een dak of op een onstabiele ondergrond. Wanneer u een kettingzaag op deze manier gebruikt, kan dit leiden tot ernstig persoonlijk letsel.
• Als u een tak doorzaagt die onder spanning staat, zorg dan dat de tak u niet kan raken. Als de

spanning in de houtvezels vrijkomt, kan de geveerde tak de gebruiker raken en/of ervoor zorgen dat de gebruiker de motorkettingzaag niet meer onder controle heeft.

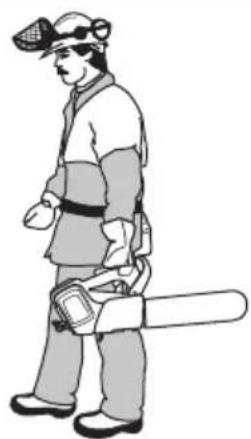

• Draag de motorkettingzaag bij de voorste handgreep met de motorkettingzaag uitgeschakeld en van uw lichaam af. Als u de motorkettingzaag vervoert of opbergt, moet u altijd de afdekking over het zaagblad aanbrengen. Als u de motorkettingzaag goed hanteert, verlaagt u de kans op onbedoeld contact met de bewegende zaagketting.

- Volg de instructies voor het smeren, het spannen van de ketting en het vervangen van de geleider en de ketting. Als de ketting niet goed is gespannen of gesmeerd, kan de ketting breken en neemt de kans op terugslag toe.

- Zaag alleen hout. Gebruik de motorkettingzaag alleen waarvoor hij is bedoeld. Bijvoorbeeld: gebruik de motorkettingzaag niet voor het zagen van plastic, metaal, metselwerk of ander bouwmateriaal dan hout. Als de motorkettingzaag voor andere toepassingen dan bedoeld wordt gebruikt, kan dat tot gevaarlijke situaties leiden.

- Deze motorkettingzaag is niet bedoeld voor het vellen van bomen. Als de motorkettingzaag voor andere toepassingen dan bedoeld wordt gebruikt, kan dat tot ernstig letsel voor de gebruiker of omstanders leiden.

- Volg alle instructies op voor het verwijderen van vastgelopen materiaal en opslag of onderhoud van de motorkettingzaag. Zorg ervoor dat de schakelaar in de uitgeschakelde stand staat en het accupack is verwijderd. Indien de motorkettingzaag onverwacht wordt geactiveerd tijdens het verwijderen van vastgelopen materiaal of onderhoud, kan dit leiden tot ernstig persoonlijk letsel.

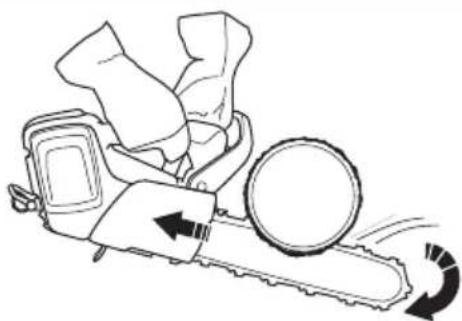

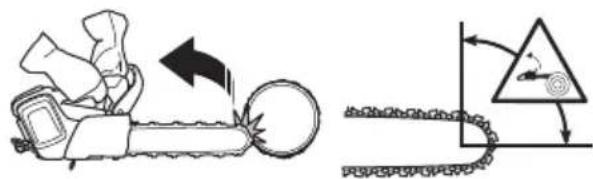

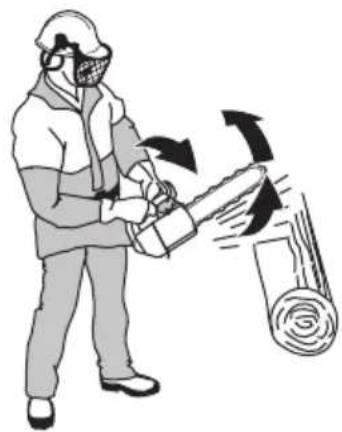

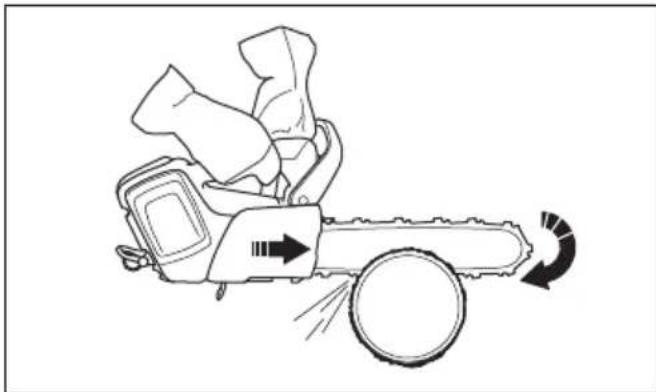

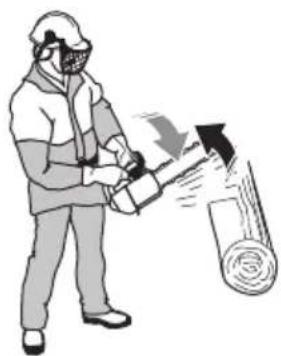

Oorzaken van terugslag en het voorkomen ervan door de gebruiker

Er kan terugslag optreden wanneer de punt van het zaagblad in contact komt met een voorwerp of wanneer de zaagsnede dichtklapt en de zaagketting in de snede wordt geblokkeerd. Als de zaagbladpunt contact maakt, kan dit in sommige gevallen een plotselinge tegengestelde reactie veroorzaken, waarbij het zaagblad omhoog en naar achteren, naar de gebruiker toe wordt geslagen. Als de zaagketting aan de bovenkant van het zaagblad klem komt te zitten, kan het zaagblad snel op de gebruiker af komen. Bij deze reacties kunt u de controle over de zaag verliezen, wat kan leiden tot ernstig persoonlijk letsel. Vertrouw niet uitsluitend op de veiligheidsvoorzieningen die in de zaag zijn geïntegreerd. Bij het gebruik van een motorkettingzaag moet u een aantal stappen nemen om ongevallen of letsel bij het zagen te voorkomen. Terugslag is het gevolg van verkeerd gebruik en/of verkeerde bedrijfsprocedures of -omstandigheden van de motorkettingzaag en kan worden vermeden door de juiste voorzorgsmaatregelen te nemen, zoals hieronder wordt beschreven:

• Houd de zaag stevig vast, met uw duimen en vingers rond de handgrepen van de motorkettingzaag, met beide handen op de zaag en uw lichaam en arm zodanig geplaatst dat u eventuele terugslag kunt opvangen. De kracht van een terugslag kan door de gebruiker onder controle worden gehouden, mits de juiste voorzorgsmaatregelen zijn genomen. Laat de motorkettingzaag niet los.
• Reik niet te ver en zaag niet boven schouderhoogte. Zo voorkomt u onbedoeld contact met de punt en houdt u de motorkettingzaag in onverwachte situaties beter onder controle.
• Monteer uitsluitend vervangende zaagbladen en zaagkettingen die door de fabrikant zijn gespecificeerd. Als verkeerde vervangende zaagbladen en zaagkettingen worden gebruikt, kan de ketting breken en/of kan er terugslag ontstaan.

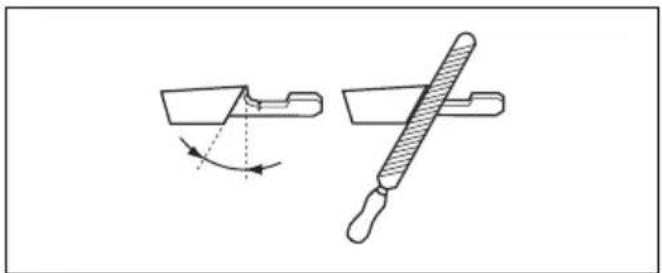

• Volg de instructies van de fabrikant voor het slijpen en onderhouden van de zaagketting. Als de zaagdiepte wordt verkleind, kan de terugslag toenemen.

BEWAAR DEZE INSTRUCTIES.

Algemene veiligheidsinstructies

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Dit product kan bij onvoorzichtig of onjuist gebruik een gevaarlijk gereedschap zijn. Dit product kan ernstig of fataal letsel toebrengen aan de gebruiker of anderen. Het is erg belangrijk dat u deze gebruiksaanwijzing leest en begrijpt.
• Dit product mag niet worden gewijzigd zonder toestemming van de fabrikant. Gebruik het product niet als iemand anders het heeft gewijzigd en gebruik te allen tijde goedgekeurde accessoires. Wijzigingen die niet door de fabrikant zijn goedgekeurd, kunnen ernstig of fataal letsel tot gevolg hebben voor de gebruiker of anderen.
• Langdurige inhalatie van kettingoliedampen en zaagsel kan gezondheidsproblemen veroorzaken.
• Dit product produceert tijdens bedrijf een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden de werking van actieve of passieve medische implantaten verstoren. Om het risico op ernstig of fataal letsel te beperken, raden we personen met een medisch implantaat aan om contact op te nemen met hun arts en de fabrikant van het medische implantaat voordat ze dit product gebruiken.

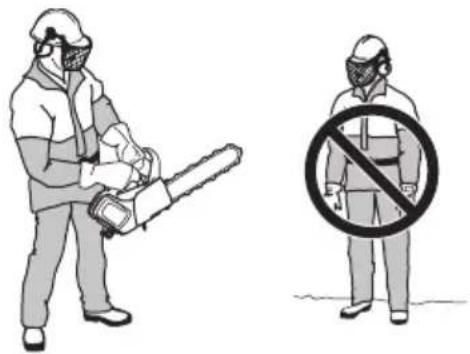

Veiligheidsinstructies voor bediening

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• De informatie in deze bedieningshandleiding is geen alternatief voor professionele kennis en ervaring. Als u niet zeker weet hoe u dit product dient te gebruiken, neem dan contact op met iemand met professionele kennis en ervaring.
• Neem contact op met uw servicedealer of Husqvarna als u vragen hebt over de werking van het product. Wij kunnen u informatie geven over hoe u uw product op de juiste manier en op veilige wijze bedient. Woon indien mogelijk een cursus voor het gebruik van een kettingzaag bij. Uw servicedealer, bosbouwschool of uw bibliotheek kunnen u vertellen welk opleidingsmateriaal en cursussen er beschikbaar zijn.
• Bij dit product bestaat een verhoogd risico om de controle kwijt te raken. Alleen personen met een speciale opleiding op het gebied van het zaag- en werktechniek mogen dit product in een boom bedienen. De gebruiker dient te beschikken over veiligheidsuitrusting zoals een lift, touwen en veiligheidsharnas. Normale kettingzagen worden aanbevolen voor alle werkzaamheden op grondniveau.
• Volg de instructies voor speciale zaag- en werktechnieken om het risico op letsel te verminderen. Ga niet in een boom te werk, tenzij u professioneel bent opgeleid voor dergelijke werkzaamheden. Deze training omvat veilige klimtechnieken en werkhoudingen. U dient uitrusting zoals harnassen, touwen, riemen, klimijzers en karabijnhaken te leren gebruiken.
• Zaag niet met de terugslagzone op de punt van de geleider.
• Raak een draaiende zaagketting niet aan. Dit kan leiden tot ernstig letsel of de dood.
• Probeer vallende delen niet op te vangen of te zagen als de gebruiker slechts met één touw is vastgemaakt. Gebruik altijd twee veiligheidstouwen.
• Doe uw gehoorbescherming tijdens het vellen onmiddellijk af zodra u klaar bent met zagen. Het is belangrijk dat u omgevingsgeluid en waarschuwingen kunt horen.
• U dient inzicht te hebben in de effecten van terugslag en hoe deze te voorkomen voordat u dit product gaat gebruiken. Zie Informatie over terugslag op pagina 53 en Veelgestelde vragen over terugslag op pagina 53 voor instructies.
• Gebruik een product, accu of acculader niet als ze beschadigd zijn of niet correct werken.
• Gebruik het product niet als u moe of ziek bent, of onder invloed van alcohol, drugs of medicijnen verkeert. Gebruik het product niet als u in een toestand verkeert die een negatief effect kan hebben op uw zicht, alertheid, coördinatie of oordeel. Het risico op vermoeidheid wordt groter aan het einde van een werkperiode.
• Start een product niet, tenzij de geleider, zaagketting en alle afdekkingen correct zijn geplaatst. Anders kan het aandrijfkettingwiel losraken en ernstig letsel

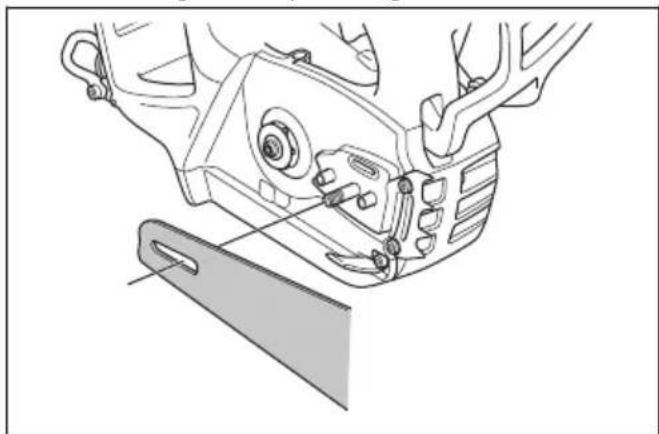

veroorzaken. Zie Montage op pagina 50voor instructies.

• Soms komen snippers vast te zitten in de afdekking van het aandrijfkettingwiel, waardoor de ketting blokkeert. Stop altijd eerst de motor voordat u deze verwijdert.
• Zorg dat er geen risico bestaat dat personen of dieren het product aanraken of invloed kunnen hebben op de besturing van het product.

• Als u niet oplet, wordt het risico op terugslag groter. Een terugslag kan optreden als de terugslagzone van de geleider per ongeluk een tak, boom of andere objecten raakt.
• Gebruik het apparaat niet met één hand. U kunt dit product niet veilig onder controle houden met één hand.

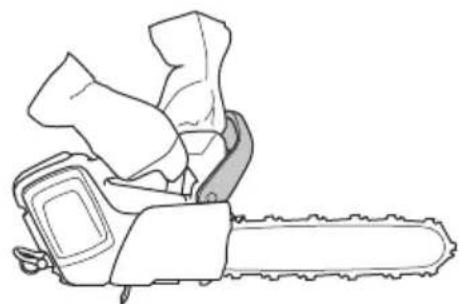

• Houd de motorzaag stevig vast met uw rechterhand op de bovenste handgreep en uw linkerhand op de handgreep aan de voorzijde. Plaats uw duimen en vingers rond de handgrepen. Dit vermindert het effect van terugslag en hierdoor houdt u de controle over het product. Laat de handvatten niet los!

• Zorg ervoor dat u stabiel staat en dat de zaagketting geen objecten raakt.
• Gebruik het product niet boven schouderhoogte en probeer niet te zagen met de punt van de geleider.

• Probeer niet te snoeien of takken af te zagen als u geen speciale training hebt doorlopen.
• Het trillingsniveau neemt toe als u met snijuitrusting werkt die onjuist of niet goed is geslepen. Het zagen van hardhoutsoorten, zoals loofbomen, veroorzaakt meer trillingen dan het zagen van zacht hout, zoals coniferen.

• Overmatige blootstelling aan trillingen kan leiden tot bloedvat- en zenuwbeschadigingen bij personen met een verminderde bloedcirculatie. Consulteer uw dokter wanneer u symptomen waarneemt die wijzen op overmatige blootstelling aan trillingen. Voorbeelden van zulke symptomen zijn slapen, geen gevoel, 'kriebels', 'speldeprikken', pijn, geen of minder kracht, huidverkleuringen of veranderingen van het huidoppervlak. Deze klachten treden meestal op in de vingers, handen of polsen en nemen toe bij lage temperaturen.

• Voorkom situaties waarvan u denkt dat deze uw capaciteiten overschrijden.
• Het is niet mogelijk om elke denkbare situatie te behandelen die u tijdens het gebruik kan overkomen. Wees altijd voorzichtig en gebruik uw gezond verstand.

- Gebruik de accu bij temperaturen tussen -10 °C (14 °F) en 40 °C (104 °F).

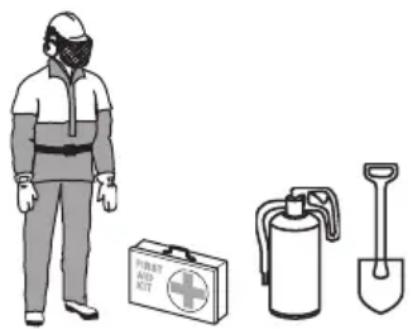

Persoonlijke beschermingsuitrusting

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• De meeste ongelukken met een kettingzaag gebeuren wanneer de zaagketting contact maakt met de gebruiker. U moet goedgekeurde persoonlijke beschermingsmiddelen gebruiken wanneer u het product gebruikt. Persoonlijke beschermingsmiddelen bieden geen volledige bescherming tegen letsel, maar kunnen bij een ongeval wel de ernst van het letsel beperken. Neem contact op met uw servicedealer voor de aanbevolen veiligheidsuitrusting.
• Uw kleding moet nauwsluitend zijn zonder uw bewegingsvrijheid te beperken. Controleer regelmatig de toestand van uw persoonlijke beschermingsmiddelen.
• Draag een goedgekeurde veiligheidshelm.
• Gebruik goedgekeurde gehoorbescherming. Langdurige blootstelling aan lawaai kan leiden tot permanente gehoorbeschadiging.
• Gebruik een goedgekeurde veiligheidsbril of gezichtsvizier om de kans op letsel door wegvliegende voorwerpen te verkleinen. Het product kan voorwerpen zoals spaanders, kleine stukjes hout enz. met grote kracht wegslingeren. Dit kan leiden tot ernstig letsel, vooral aan ogen.
• Draag handschoenen met zaagbescherming.
• Draag een broek met zaagbescherming.
• Draag laarzen met zaagbescherming, stalen neuzen en antislipzolen.
• U moet altijd een EHBO-kit bij de hand hebben.
• Gevaar voor vonkvorming. Zorg dat u een brandblusser en een schop bij de hand hebt om bosbranden te voorkomen.

Veiligheidsvoorzieningen op het product

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Gebruik geen producten met veiligheidsvoorzieningen die beschadigd zijn of niet correct werken.
• Controleer de veiligheidsvoorzieningen regelmatig op een juiste werking. Raadpleeg De veiligheidsvoorzieningen op het product onderhouden en controleren op pagina 60.
• Als de veiligheidsvoorzieningen beschadigd zijn of niet goed werken, neem dan contact op met uw Husqvarna servicedealer.

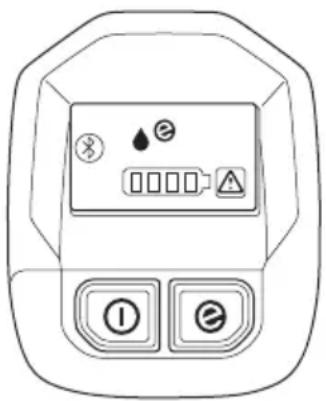

Functies van de gebruikersinterface (T542i XP)

De gebruikersinterface omvat de ON/OFF-knop, de knop SavE, het acculampje, het oliepeillampje en het waarschuwingslampje. Het waarschuwingslampje knippert als de kettingrem wordt geactiveerd of als er risico op overbelasting is. De overbelastingsbescherming schakelt het product tijdelijk uit. U kunt het product weer gebruiken als de temperatuur is gedaald. Als het waarschuwingslampje blijft branden, neem dan contact op met uw servicedealer.

Raadpleeg Productoverzicht op pagina 39 voor meer informatie over de gebruikersinterface.

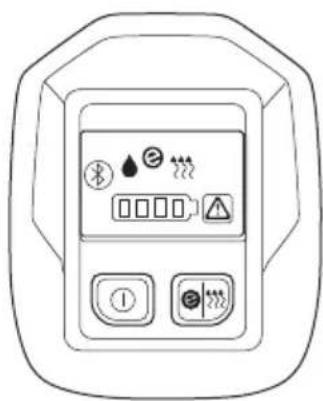

Functies van de gebruikersinterface (T542i XPG)

De gebruikersinterface omvat de ON/OFF-knop, de knop SavE, het acculampje, het oliepeillampje, het lampje voor warmte in de handgrepen en het waarschuwingslampje. Het waarschuwingslampje knippert als de kettingrem wordt geactiveerd of als er risico op overbelasting is. De overbelastingsbescherming schakelt het product tijdelijk uit. U kunt het product weer gebruiken als de temperatuur is gedaald. Als het waarschuwingslampje

blijft branden, neem dan contact op met uw servicedealer.

Raadpleeg Productoverzicht op pagina 39 voor meer informatie over de gebruikersinterface.

Automatische uitschakelfunctie

Het product is voorzien van een automatische uitschakelfunctie die het product uitschakelt als u het 3 minuten lang niet gebruikt.

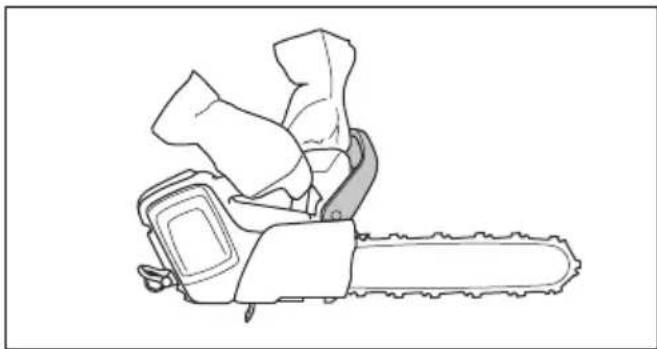

Kettingrem met terugslagbeveiliging

Uw product heeft een kettingrem die de zaagketting stopt in het geval van terugslag. Een kettingrem vermindert het risico op ongevallen, maar alleen u kunt ze voorkomen.

WAARSCHUWING: Vermijd situaties waarin het risico op terugslag bestaat. Wees voorzichtig bij het gebruik van uw product en zorg ervoor dat de terugslagzone van de geleider geen objecten raakt.

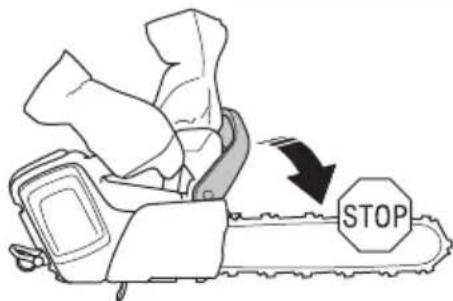

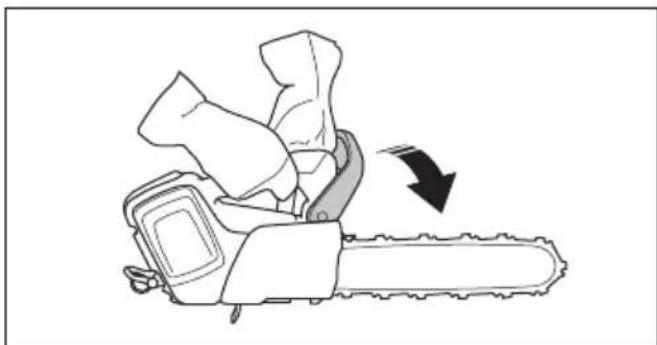

De kettingrem wordt handmatig met uw linkerhand, of automatisch met het traagheidsmechanisme geactiveerd. Duw de terugslagbeveiliging naar voren om de kettingrem handmatig in te schakelen. Er wordt dan een veermechanisme geactiveerd dat het aandrijfkettingwiel stopt.

STOP

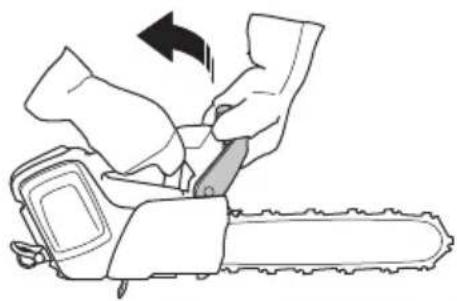

Trek de terugslagbeveiliging naar achteren om de kettingrem uit te schakelen.

Hoe de kettingrem wordt ingeschakeld, hangt af van de kracht van de terugslag en de positie van het product. Als u een intense terugslag ervaart terwijl de terugslagzone zich op het verste punt van u vandaan bevindt, wordt de kettingrem ingeschakeld door het traagheidsmechanisme. Als de terugslag niet sterk is of als de terugslagzone zich dichter bij u in de buurt bevindt, schakelt u de kettingrem handmatig in met uw linkerhand.

Gebruik de kettingrem als parkeerrem wanneer u het product start en wanneer u korte afstanden aflegt. Dit vermindert de kans dat u of iemand in uw buurt de zaagketting raakt.

Een terugslag kan bliksemsnel gebeuren en erg krachtig zijn. Meestal is de terugslag erg licht en de kettingrem wordt niet altijd geactiveerd. Als er een terugslag optreedt wanneer u het product gebruikt, houdt u het stevig vast aan de handgrepen en laat u het niet los.

De terugslagbeveiliging verlaagt ook het risico op het raken van de zaagketting als u uw hand van de voorste handgreep afhaalt.

In de velpositie kunt u de kettingrem niet handmatig inschakelen. De kettingrem kan in deze stand alleen worden ingeschakeld door het traagheidsmechanisme.

Vergrendeling voedingsschakelaar

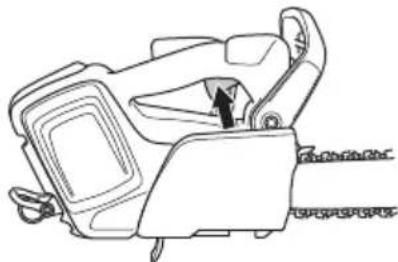

De vergrendeling van de activeringsschakelaar voorkomt dat de activeringsschakelaar per ongeluk wordt ingeschakeld. Als u de vergrendeling van de activeringsschakelaar naar voren (A) en tegen de handgreep (B) drukt, wordt de activeringsschakelaar (C) losgelaten. Als u de handgreep loslaat, bewegen de activeringsschakelaar en de vergrendeling weer terug naar hun beginposities.

A B C

Kettingvanger

De kettingvanger vangt de zaagketting op als deze breekt of losraakt. Als u de juiste kettingspanning aanhoudt, neemt het risico hierop af. U kunt het risico ook verlagen door het juiste onderhoud uit te voeren aan de geleider en zaagketting. Zie Montage op pagina 50 en Onderhoud op pagina 58 voor instructies.

Veiligheid bij accu's

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Gebruik alleen accu's goedgekeurd door Husqvarna. Zie. De accu's zijn voorzien van softwarematige encryptie.
• Gebruik uitsluitend accu's goedgekeurd door Husqvarna als voedingsbron voor de bijbehorende producten van Husqvarna. Zie Accessoires op pagina 71. Gebruik de accu niet als voedingsbron voor andere apparaten, om letsel te voorkomen.
• Risico van elektrische schok. Breng de accuklemmen niet in contact met sleutels, schroeven of ander metaal. Dit kan kortsluiting van de accu veroorzaken.
• Gebruik geen batterijen die niet oplaadbaar zijn.
• Plaats geen voorwerpen in de luchtspleten van de accu.
• Bescherm de accu tegen direct zonlicht, warmte of open vuur. De accu kan brandwonden en/of chemische brandwonden veroorzaken.
• Bescherm de accu tegen regen en vocht.
• Houd de accu uit de buurt van magnetrons en hoge druk.
  • Probeer de accu niet te demonteren of te slopen.
• Gebruik de accu bij temperaturen tussen -10 °C (14 °F) en 40 °C (104 °F).
• Reinig de accu of acculader nooit met water. Zie De accu en de accuhouder controleren op pagina 61.

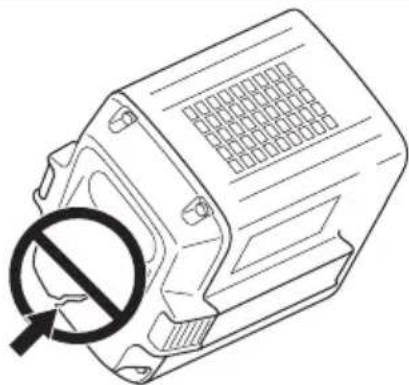

• Gebruik geen accu die is beschadigd of niet correct werkt.
• Sla accu's op uit de buurt van metalen voorwerpen, bijvoorbeeld spijkers, schroeven en sieraden.
• Houd de accu buiten het bereik van kinderen.

Veiligheidsvoorschriften voor acculader

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Risico van elektrische schok of kortsluiting wanneer de veiligheidsinstructies niet worden opgevolgd.
• Gebruik een goedgekeurde geaarde wandcontactdoos die niet beschadigd is.
• Gebruik geen andere acculader dan die bij uw product is geleverd. Gebruik alleen goedgekeurde acculaders van Husqvarna om goedgekeurde accu's van Husqvarna op te laden. Zie Goedgekeurde acculaders op pagina 72.
• Probeer de acculader niet te demonteren.

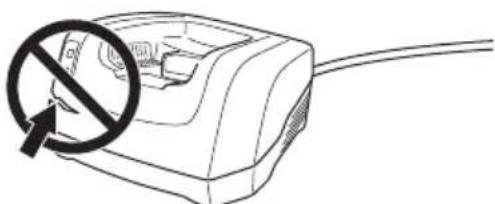

• Gebruik de acculader niet als deze beschadigd is of niet correct werkt.
• Til de acculader niet op aan de voedingskabel. Trek aan de stekker om de acculader uit de wandcontactdoos te halen. Trek niet aan de voedingskabel.
• Houd alle kabels en verlengsnoeren uit de buurt van water, olie en scherpe kanten. Let op dat de kabel niet bekneld raakt tussen deuren, hekken en dergelijke.
• Gebruik de acculader niet in de buurt van brandbare materialen of materialen die corrosie kunnen veroorzaken. Controleer of de acculader niet is afgedekt. Haal de stekker van de acculader uit de wandcontactdoos bij rookontwikkeling of brand.
• De accu mag alleen binnenshuis worden opgeladen op een plek met voldoende ventilatie en zonder direct zonlicht. Laad de accu niet buiten op. Laad de accu niet op in vochtige omstandigheden.
• Gebruik de acculader alleen op plekken met een temperatuur tussen 5 °C (41 °F) en 40 °C (104 °F). Gebruik de lader in een omgeving die goed geventileerd, droog en stofvrij is.
• Plaats geen voorwerpen in de koelspleten van de acculader.
• Verbind de contacten van de acculader niet met metalen objecten, omdat dit kortsluiting in de acculader kan veroorzaken.
• Gebruik goedgekeurde wandcontactdozen die niet beschadigd zijn.

Veiligheidsinstructies voor onderhoud

WAARSCHUWING: Lees de volgende waarschuwingen voordat u onderhoud aan het product gaat uitvoeren.

• Verwijder de accu voordat u onderhoud of andere controles uitvoert, of het product demonteert.
• De gebruiker mag alleen de onderhouds- en servicewerkzaamheden uitvoeren die in deze bedieningshandleiding zijn beschreven. Ga naar

uw servicedealer voor verdergaande service- of onderhoudswerkzaamheden.

• Reinig de accu of acculader nooit met water. Sterke reinigingsmiddelen kunnen schade aan het kunststof veroorzaken.
• Als u geen onderhoud uitvoert, verkort dit de levenscyclus van het product en vergroot het risico op ongevallen.
• Voor alle service en reparaties is speciale training vereist, vooral voor de veiligheidsvoorzieningen op het product. Als niet alle controles in deze bedieningshandleiding een goed resultaat geven nadat u onderhoud hebt uitgevoerd, ga dan naar uw servicedealer. Wij garanderen dat u daar professionele reparaties en service voor uw product krijgt.
• Gebruik alleen originele reserveonderdelen.

Veiligheidsinstructies voor snijuitrusting

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

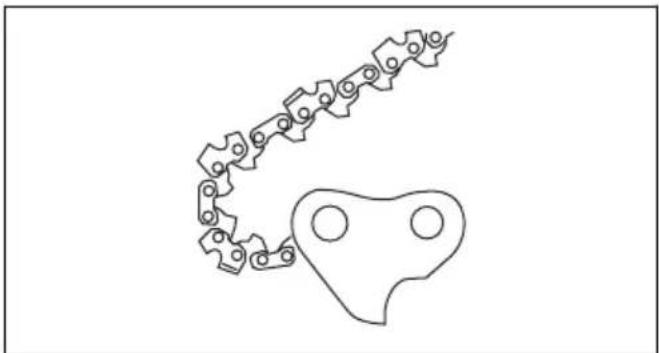

• Gebruik alleen goedgekeurde combinaties van zaagblad/zaagketting en de hulpmiddelen voor vijlen. Zie Accessoires op pagina 71 voor instructies.
• Draag veiligheidshandschoenen wanneer u onderhoud aan de zaagketting uitvoert of de zaagketting gebruikt. Ook een zaagketting die niet beweegt, kan verwondingen veroorzaken.

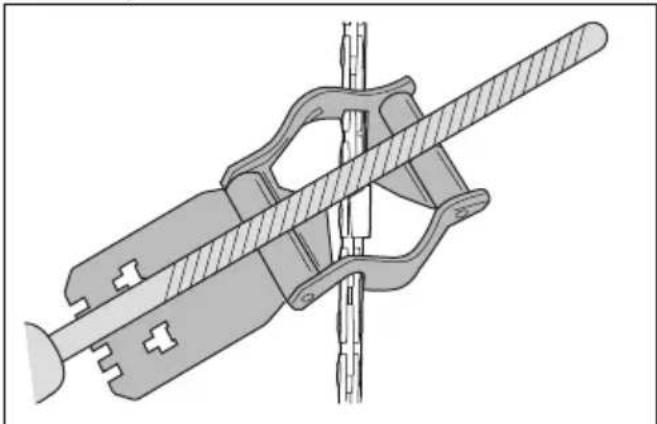

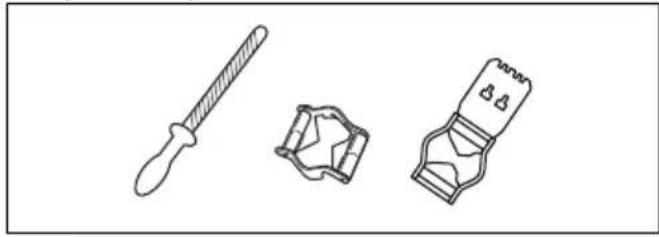

• Houd de zaagtanden goed geslepen. Volg de instructies en gebruik de aanbevolen vijlmal. Een beschadigde of verkeerd geslepen zaagketting vergroot de kans op ongevallen.

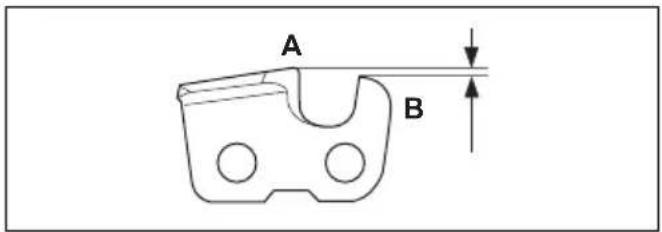

- Zorg voor de correcte tanddiepte. Volg de instructies en gebruik de aanbevolen instelling voor de vijlmal. Als de tanddiepte te groot is, vergroot dit de kans op terugslag.

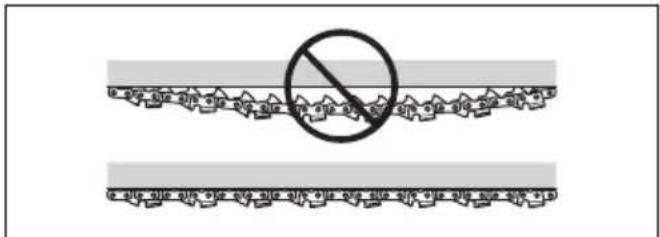

- Zorg dat de zaagketting de juiste spanning heeft. Als de zaagketting niet strak tegen het zaagblad loopt, kan de zaagketting van het zaagblad lopen. Een verkeerde kettingspanning zorgt voor overmatige

slijtage van het zaagblad, de zaagketting en het kettingaandrijfwiel. Zie Accessoires op pagina 71.

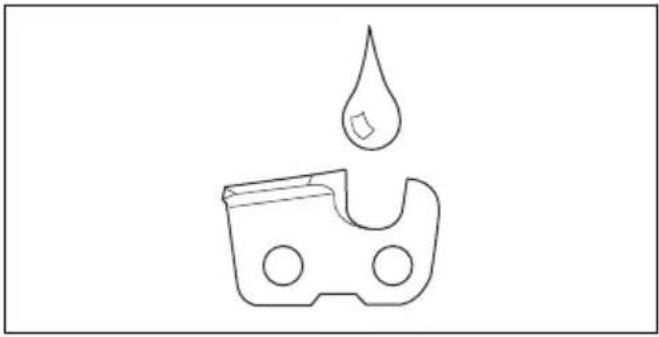

- Voer regelmatig onderhoud uit op de snijuitrusting en houd deze goed gesmeerd. Bij onvoldoende smering van de zaagketting is de kans op slijtage van het

zaagblad, de zaagketting en het kettingaandrijfwiel groter.

Zaagblad en zaagketting monteren

WAARSCHUWING: Verwijder altijd de accu voordat u het product monteert of onderhoudt.

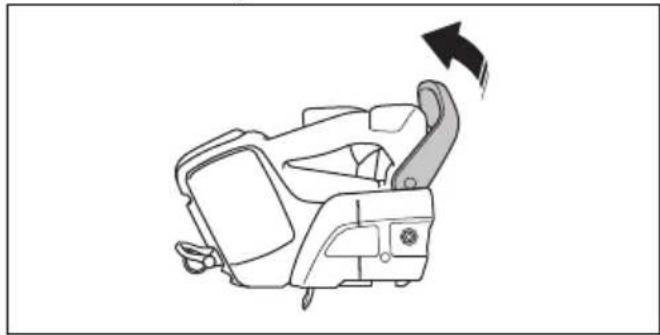

1. Schakel de kettingrem uit.

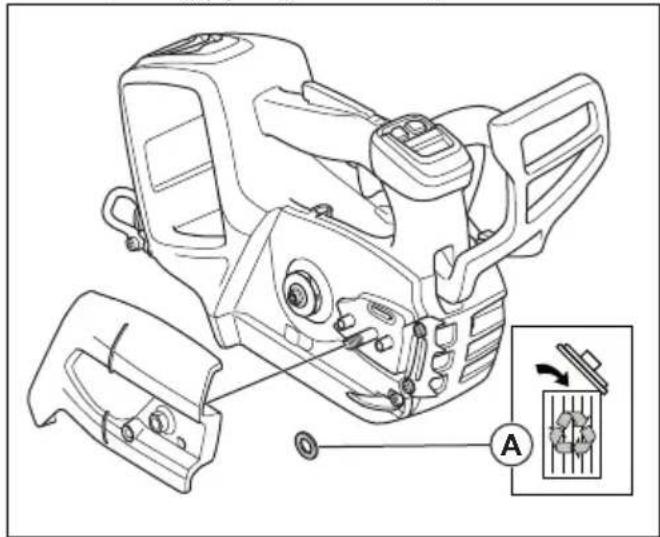

1. Draai de moer van het zaagblad los. Verwijder de afdekking van het aandrijfkettingwiel. Verwijder de transportring (A) en gooi deze weg.

1. Monteer de geleider op de zaagbladbout.

1. Duw de geleider volledig in de achterste positie. Til de zaagketting boven het aandrijfkettingwiel en positioneer de ketting in de groef van de geleider. Begin aan de bovenzijde van de geleider.

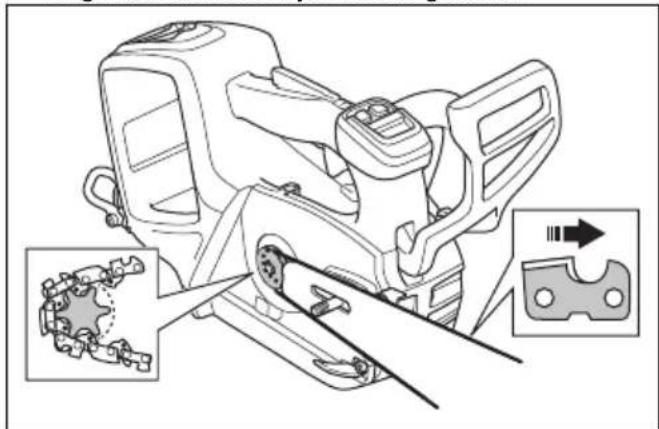

1. Zorg dat de snijkanten van de zaagschakels op de bovenrand van het zaagblad naar voren wijzen.
2. Monteer de afdekking van het aandrijfkettingwiel en breng de stelpen van de kettingspanner aan in de uitsparing van de geleider.
3. Controleer of de aandrijfschakels van de zaagketting correct aanliggen op het aandrijfkettingwiel.
4. Controleer of de zaagketting correct is gepositioneerd in de groef op de geleider.

5. Draai de moer van het zaagblad met de hand vast.

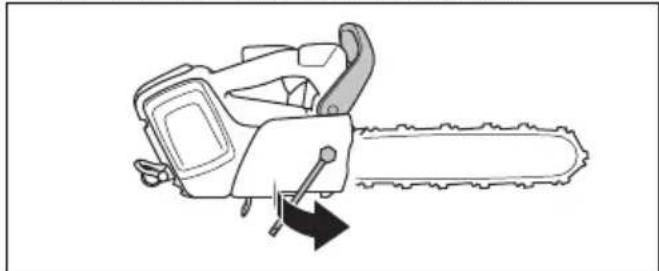

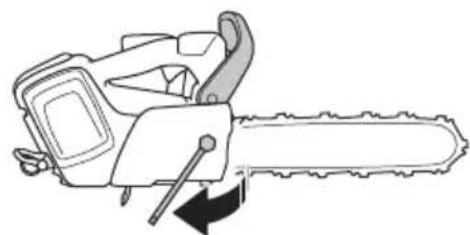

6. Zet de zaagketting vast. Zie De spanning van de zaagketting afstellen op pagina 64 voor instructies.

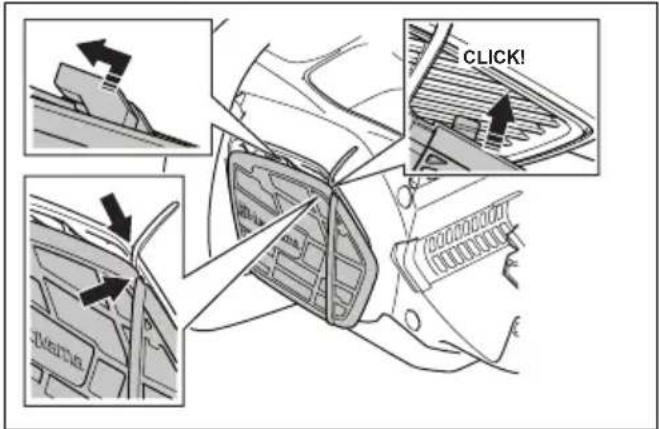

De afdekking van de luchtinlaat monteren (optioneel)

Als u materialen zaagt waarbij veel stof en kleine deeltjes in de lucht ontstaat, wordt een afdekking van de luchtinlaat aanbevolen.

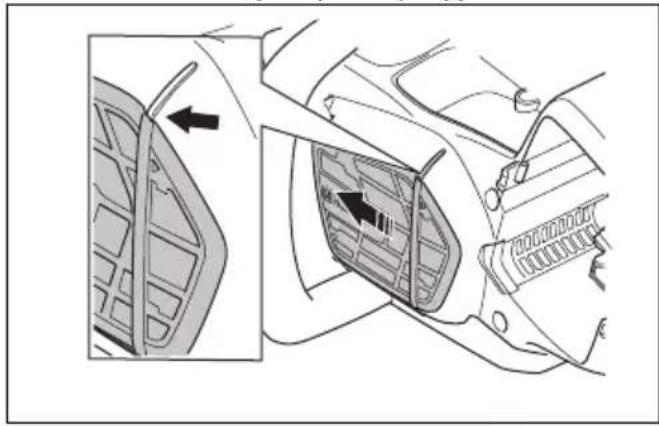

1. Houd de afdekking van de luchtinlaat tegen de ventilatorbehuizing. Zorg ervoor dat u de verticale marking op de afdekking van de luchtinlaat rechts van de marking op de ventilatorbehuizing plaatst.
2. Duw de afdekking van de luchtinlaat voorzichtig tegen de ventilatorbehuizing tot u een klik hoort.

CLICK!

1. Duw de afdekking van de luchtinlaat naar links tot de verticale markeringen op één lijn liggen.

WAARSCHUWING: Zorg dat u het hoofdstuk over veiligheid hebt gelezen en begrepen voordat u het product gebruikt.

Husqvarna Connect

Husqvarna Connect is een gratis app voor uw mobiele apparaat. De Husqvarna Connect-app biedt uitgebreide functies voor uw Husqvarna-product.

• Uitgebreide productinformatie.
- Informatie over, en hulp bij, onderdelen en onderhoud van uw product.

Husqvarna Connect gebruiken

1. Download de Husqvarna Connect-app op uw mobiele apparaat.
2. Registreer in de Husqvarna Connect-app.
3. Volg de instructies in de Husqvarna Connect-app om verbinding te maken met het product en dit te registreren.

Let op: De Husqvarna Connect-app kan niet in alle markten worden gedownload. Neem voor meer informatie contact op met uw servicedealer.

Husqvarna Fleet Services™

Husqvarna Fleet Services™ is een cloudoplossing waarmee de commerciële fleetmanager een overzicht heeft van alle machines. Voor meer informatie over Husqvarna Fleet Services™, zie www.husqvarna.com.

Het product verbinden met Husqvarna Fleet Services™

1. Download de Husqvarna Fleet Services ™-app naar uw mobiele apparaat.
2. Meld u aan bij de Husqvarna Fleet Services ™-app.
3. Volg de instructies voor het koppelen van het product met Husqvarna Fleet Services™.

Draadloze Bluetooth®-technologie

Producten met ingebouwde draadloze Bluetooth®-technologie kunnen verbinding maken met mobiele apparaten en bieden extra functies.

Het symbool voor draadloze Bluetooth®-technologie gaat branden als uw mobiele apparaat is verbonden met het apparaat.

Let op: Husqvarna Fleet Services™-cloudoplossing is niet in alle markten verkrijgbaar.

De werking controleren voordat u het product gebruikt

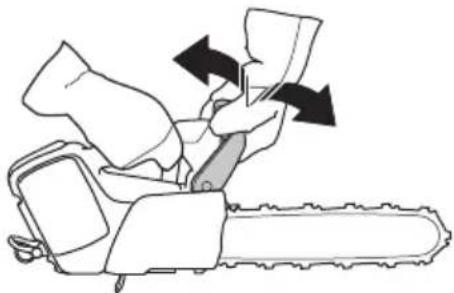

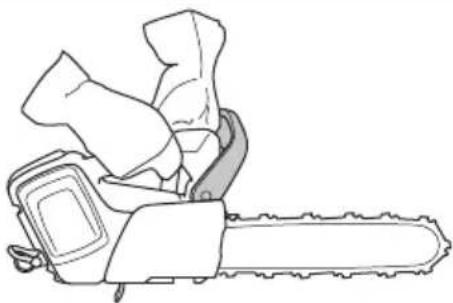

1. Controleer de kettingrem om ervoor te zorgen dat deze juist functioneert en niet is beschadigd.

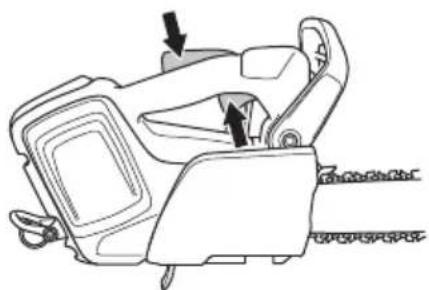

2. Controleer de vergrendeling van de activeringsschakelaar om ervoor te zorgen dat deze juist functioneert en niet is beschadigd.
3. Controleer het toetsenbord om ervoor te zorgen dat het juist werkt.
4. Zorg ervoor dat er geen olie op de handgrepen zit.
5. Controleer dat alle onderdelen correct zijn aangebracht en niet beschadigd zijn of ontbreken.
6. Controleer de kettingvanger om ervoor te zorgen dat deze juist werkt.
7. Controleer de kettingspanning.
8. Laad de accu op en controleer of deze correct is bevestigd aan het product.
9. Zorg dat de zaagketting stopt wanneer u de activeringsschakelaar loslaat.

13924 7 8 5 6

Let op: Zie De veiligheidsvoorzieningen op het product onderhouden en controleren op pagina 60 voor instructies over het uitvoeren van de functiecontrole.

De juiste kettingolie gebruiken

WAARSCHUWING: Gebruik geen afgewerkte olie. Dit kan leiden tot letsel bij uzelf en schade aan het milieu. Afgewerkte olie veroorzaakt ook schade aan de oliepomp, de geleider en de zaagketting.

WAARSCHUWING: De zaagketting kan breken bij onvoldoende smering van de zaagcomponenten. De gebruiker kan hierdoor ernstig of dodelijk letsel oplopen.

WAARSCHUWING: Gebruik voor een goede werking van deze functie de juiste kettingolie. Bespreek de keuze van de kettingolie met uw servicedealer.

• Gebruik kettingolie van Husqvarna voor een maximale levensduur van de zaagketting en om negatieve effecten op het milieu te voorkomen. We adviseren u om een standaard kettingolie te gebruiken als Husqvarna-kettingolie niet verkrijgbaar is.
• Gebruik een kettingolie die goed aan de zaagketting hecht.
• Gebruik een kettingolie met een viscositeitsbereik dat bij de luchttemperatuur past.

OPGELET: Bij temperaturen onder 0 °C worden sommige kettingoliën te dik, wat kan leiden tot beschadiging van de onderdelen van de oliepomp.

• Gebruik de aanbevolen snijuitrusting. Zie Accessoires op pagina 71.
• Verwijder de dop van de kettingolietank.
• Vul de kettingolietank met kettingolie.
• Bevestig de dop voorzichtig.

Let op: Zie Productoverzicht op pagina 39om te zien waar de kettingolietank op uw product is.

Aansluiten van de acculader

1. Sluit de acculader alleen aan als de spanning en frequentie overeenkomen met de specificaties op het productplaatje.

2. Steek de stekker in een geaard stopcontact. De LED op de acculader licht eenmaal groen op.

Let op: De accu wordt niet opgeladen als de temperatuur van de accu lager is dan 0 °C of meer dan 50 °C. Als de temperatuur hoger is dan 50 °C, laat de acculader de accu afkoelen voordat de accu wordt opgeladen.

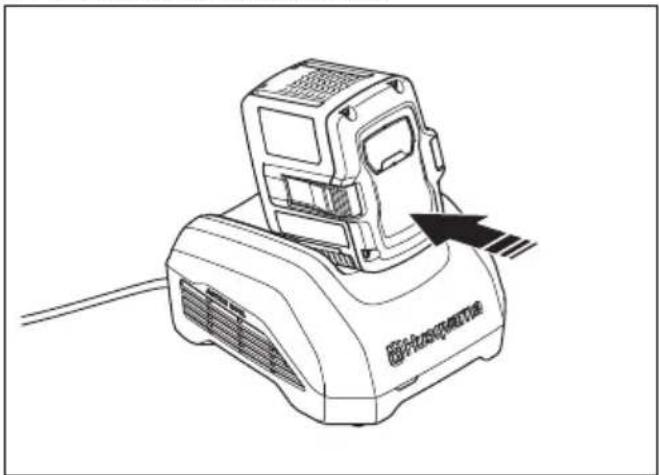

De accu opladen

Let op: Laad de accu op als u deze voor de eerste keer gebruikt. Een nieuwe accu is slechts 30% opgeladen.

1. Zorg ervoor dat de accu droog is.
2. Plaats de accu in de acculader.

Let op: De accu en de acculader kunnen er anders uitzien, afhankelijk van het model, maar de procedure is hetzelfde.

1. Zorg ervoor dat het groene laadlampje op de acculader gaat branden. Dat betekent dat de accu goed is aangesloten op de acculader.

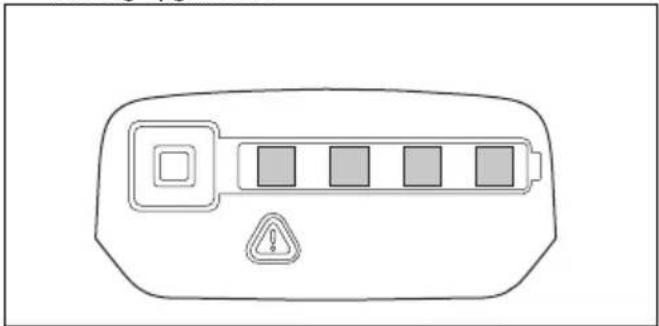

2. Wanneer alle leds op de accu branden, is de accu volledig opgeladen.

1. Trek aan de stekker om de acculader uit de wandcontactdoos te halen. Trek niet aan de kabel.
2. Haal de accu uit de acculader.

Let op: Raadpleeg de handleidingen van de accu en de acculader voor meer informatie.

Informatie over terugslag

WAARSCHUWING: Als gevolg van terugslag kunnen de gebruiker en anderen ernstig of dodelijk letsel oplopen. Om de risico's te beperken, moet u de oorzaken van terugslag kennen en weten hoe u terugslag kunt voorkomen.

Terugslag vindt plaats wanneer de terugslagrisico-sector van het zaagblad in contact komt met een voorwerp. Een terugslag kan plotseling en met grote kracht optreden, waardoor het product richting de gebruiker wordt geworpen.

Terugslag gebeurt altijd in de richting van de geleider. Meestal raakt het product de gebruiker, maar het kan ook in een andere richting bewegen. De bewegingsrichting wordt bepaald door de manier waarop u het product gebruikt op het moment dat de terugslag optreedt.

Een kleinere neusradius vermindert de kracht van de terugslag.

Gebruik een zaagketting met geringe terugslag om de effecten van terugslag te beperken. Laat de terugslagzone geen objecten raken.

WAARSCHUWING: Geen enkele zaagketting kan terugslag volledig voorkomen. Volg altijd de instructies.

Veelgestelde vragen over terugslag

- Zal mijn hand de kettingrem bij terugslag altijd activeren?

Nee. Er is enige kracht nodig om de terugslagbeveiliging naar voren te duwen. Als u

onvoldoende kracht gebruikt, wordt de kettingrem niet ingeschakeld. Bovendien moet u het product stevig vasthouden met beide handgrepen tijdens gebruik. Bij terugslag is het mogelijk dat de kettingrem de zaagketting niet stopt voordat deze u raakt. In sommige posities kunt u met uw hand niet bij de terugslagbeveiliging om de kettingrem te activeren.

- Zal het traagheidsmechanisme de kettingrem bij terugslag altijd activeren?

Nee. Ten eerste moet de kettingrem correct werken. Zie De veiligheidsvoorzieningen op het product onderhouden en controleren op pagina 60 voor instructies over het controleren van de kettingrem. We raden aan deze controle altijd uit te voeren voor u het product gebruikt. Ten tweede moet de terugslag voldoende sterk zijn om de kettingrem te activeren. Als de kettingrem te gevoelig is, kan deze inschakelen tijdens ruw gebruik.

- Zal de kettingrem mij bij terugslag altijd beschermen tegen letsel?

Nee, de kettingrem moet goed werken om bescherming te kunnen bieden. Bij een terugslag moet de kettingrem geactiveerd worden om de zaagketting te stoppen. Als u zich dicht bij het zaagblad bevindt, is het mogelijk dat de kettingrem de zaagketting niet op tijd stopt voordat deze u raakt.

WAARSCHUWING: Alleen met een juiste werktechniek kunt u terugslag voorkomen.

Product starten

1. Controleer de activeringsschakelaar en de vergrendeling van de activeringsschakelaar. Zie De vergrendeling van de activeringsschakelaar controleren op pagina 60.

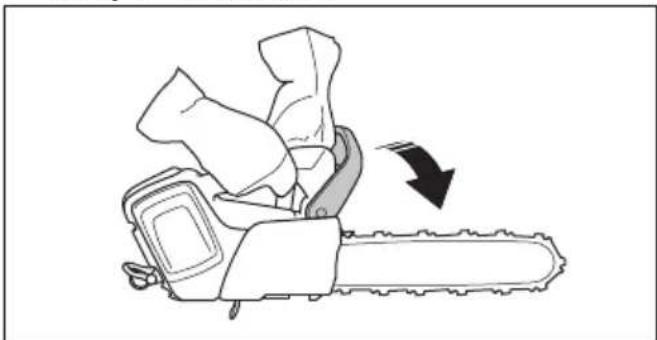

2. Duw de terugslagbeveiliging naar voren om de kettingrem in te schakelen.

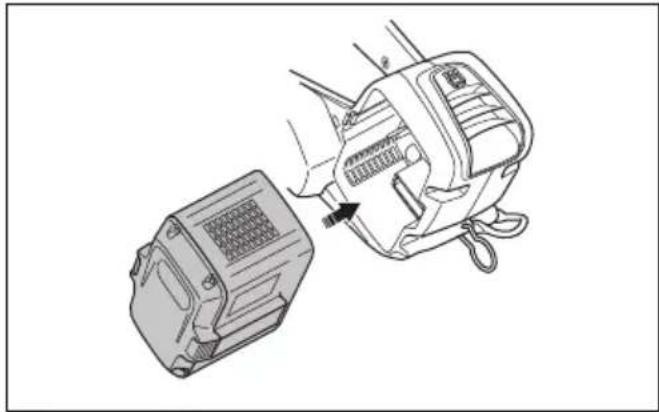

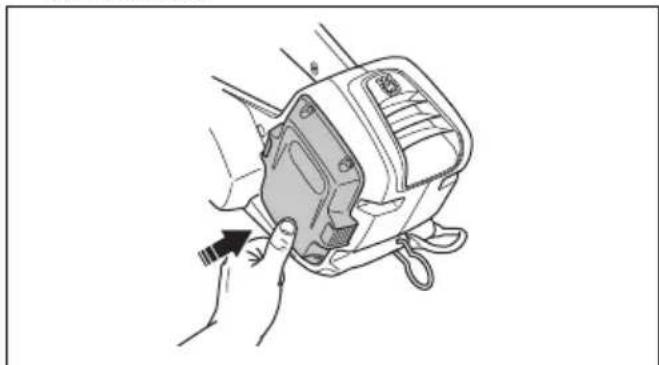

1. Plaats de accu in de accuhouder.

OPGELET: Controleer of de accu goed is aangebracht in de accuhouder. Als u de accu niet eenvoudig in de accuhouder kunt plaatsen, is de accu niet correct gepositioneerd.

1. Druk op het onderste gedeelte van de accu totdat u een klik hoort.

1. Houd de knop ON/OFF ingedrukt totdat het scherm aangaat.

1. Trek de terugslagbeveiliging naar achteren om de kettingrem te ontgrendelen.

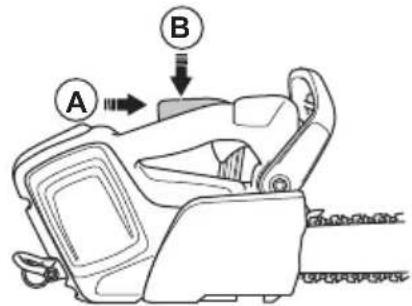

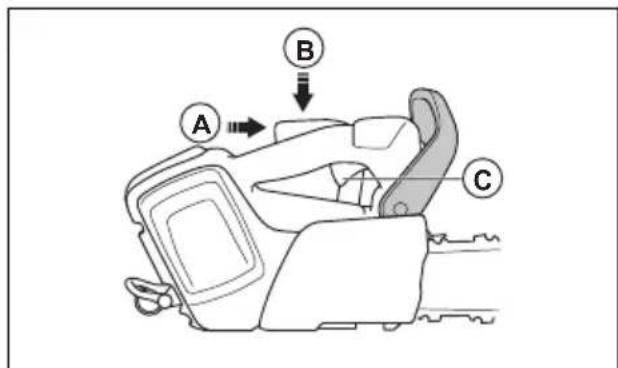

2. Druk de vergrendeling van de activeringsschakelaar naar voren (A) en naar beneden (B).

A B C

1. Schakel het product in met de activeringsschakelaar (C) om het product te laten werken.

WAARSCHUWING: Als u het product in een boom start, schakel dan de kettingrem in voordat u het product aan een strop laat hangen.

De functie SavE gebruiken

De functie SavE beperkt de kettingsnelheid en het vermogen van het product.

1. Druk snel op de knop SavE. De groene led gaat branden.
2. Druk nogmaals op de SavE-knop om de functie uit te schakelen. De groene led gaat uit.

De warmte in de handgrepen in- en uitschakelen (T542i XPG)

Het product heeft verwarmde handgrepen.

- Houd de knop SavE 1 seconde ingedrukt om de warmte in de handgrepen in te schakelen. Het lampje voor de warmte in de handgrepen gaat branden.

- Houd de knop SavE ingedrukt om de warmte in de handgrepen uit te schakelen. Het lampje voor de warmte in de handgrepen gaat uit.

Oliepeil indicator

Het oliepeil-lampje geeft aan wanneer het tijd is om kettingolie bij te vullen.

1. Als het oliepeil-lampje gaat branden, vult u kettingolie bij. Zie De juiste kettingolie gebruiken op pagina 52
2. Start het product en wacht 1-2 minuten. Het oliepeillampje gaat uit.

Het product stoppen

1. Houd de knop ON/OFF ingedrukt totdat het scherm uitgaat.

1. Druk op de accu-ontgrendelknoppen en verwijder de accu uit de accuhouder om onbedoeld starten te voorkomen.

Algemene informatie over werktechniek

Hieronder geven wij u algemene informatie over het gebruik van dit product.

WAARSCHUWING: De informatie met betrekking tot werktechniek in deze gebruikershandleiding geldt niet als juiste training om dit product voor bomen te bedienen. Dit product mag alleen worden gebruikt door boomverzorgers met een speciale opleiding! Gebruik zonder de juiste training kan ernstig letsel veroorzaken! Onderneem geen werkzaamheden waarvoor u zich onvoldoende gekwalificeerd acht!

- U zaagt met een trekkende ketting wanneer u zaagt met de onderzijde van de geleider. De zaagketting wordt tijdens het zagen door de boom getrokken. In deze positie hebt u een betere controle over het product en de positie van de terugslagzone.

- U zaagt met een duwende ketting wanneer u zaagt met de bovenzijde van de geleider. De zaagketting duwt het product in de richting van de gebruiker.

voorzichtig met het zagen met een duwslag. Als de zaagketting blijft steken in de stam, kan het product richting u geduwd worden. U moet weerstand bieden aan deze kracht, omdat anders de terugslagzone van de geleider mogelijk de boom raakt. Dit veroorzaakt terugslag.

- Gebruik het volledige vermogen wanneer u zaagt.

- Laat de activeringsschakelaar na elke zaagbeweging los.

OPGELET: De motor kan schade oplopen als u de motor te lang op vol vermogen en zonder belasting laat lopen. Een voorbeeld hiervan is als u zonder enige weerstand van de zaagketting zaagt.

Het product voorbereiden voor gebruik in de boom

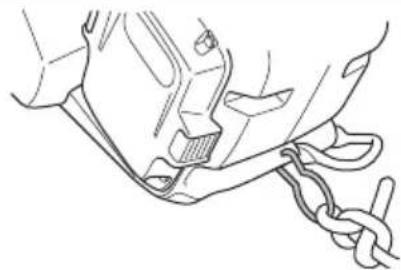

Gebruiker op de grond

Voer wanneer u op de grond blijft de volgende stappen uit:

1. Inspecteer het product.

2. Laad de accu op.

3. Bevestig het uiteinde van een goedgekeurde veiligheidsstrop aan het kabeloog.

Let op: Een veiligheidsstrop zorgt ervoor dat het product niet de grond raakt als het valt.

1. Zorg dat het andere uiteinde van de veiligheidsstrop is voorzien van een karabijnhaak.

2. Zet het product op On.

3. Zet het product op Off.

4. Schakel de kettingrem in.

5. Hijs het product naar de gebruiker in de boom. Gebruik klimmaterialen.

WAARSCHUWING: Zorg ervoor dat het product veilig is bevestigd wanneer u het naar de gebruiker in de boom hijst.

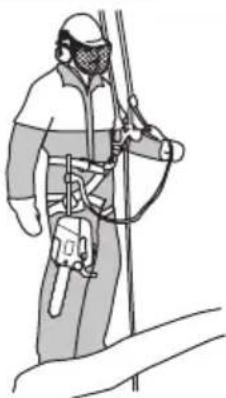

Gebruiker in de boom

Werkt u in de boom, volg dan de instructies hieronder.

1. Voordat u de veiligheidsstrop van de klimmaterialen loskoppelt, moet u het product aan het draagstel bevestigen. Bevestig het product aan het draagstel door het gordeloog of een stalen ring op de veiligheidsstrop.

WAARSCHUWING: Bevestig de veiligheidsstrop aan 1 van de aanbevolen bevestigingspunten op het draagstel.

WAARSCHUWING: Als u alleen de veiligheidsstrop gebruikt om het product aan het draagstel te bevestigen, laat u het product volledig zakken met de veiligheidsstrop. Laat het product niet vanaf een hoogte los.

1. Gebruik goedgekeurde karabijnhaken om het vrije uiteinde van de veiligheidsstrop te bevestigen aan een van de verbindingspunten op het draagstel. Dit is uw primaire verbindingspunt.

OPGELET: De veiligheidsstrop mag alleen aan het kabeloog worden bevestigd.

1. Zorg ervoor dat u zich in een stabiele en veilige positie bevindt om te zagen.
2. Maak het product los van het secundaire verbindingspunt, start het product en begin met zagen.
3. Schakel de kettingrem direct nadat u klaar bent in.

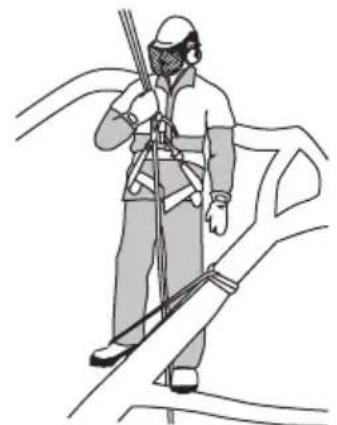

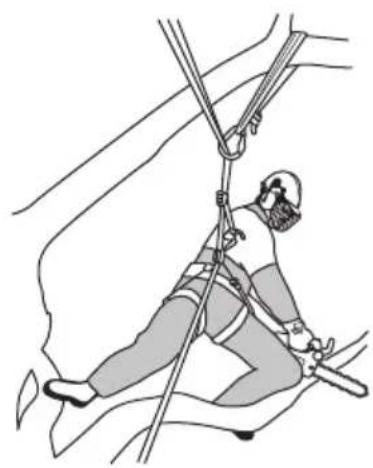

Het product gebruiken in de boom

WAARSCHUWING: De meeste ongelukken gebeuren als de gebruiker geen volledige controle over het product of de werkhouding heeft.

• Zorg voor een veilige werkhouding.
• Zaag horizontale secties op heuphoogte en verticale secties op borsthoogte.
• Houd het apparaat met beide handen vast.
• Zorg dat uw voeten op een stabiele ondergrond staan en gebruik weinig dwarskracht wanneer u verticale takken zaagt. Leid de veiligheidslijn via een ander bevestigingspunt om grotere zijdelingse krachten te vermijden of tegen te gaan. U kunt ook een verstelbare strop rechtstreeks van het draagstel naar een ander bevestigingspunt gebruiken.

- Gebruik een voetlus om een veilige werkhouding aan te houden.

• Controleer het harnas, riem en touwen regelmatig.

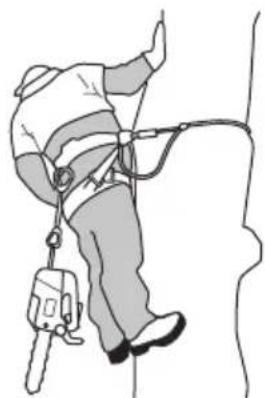

• Als u met het product moet klimmen, bevestigt u het product aan het achterste bevestigingspunt op het draagstel. Dit zorgt ervoor dat het product niet verstrikt raakt in de klimlijnen en dat het gewicht centraal wordt ondersteund door uw rug.

WAARSCHUWING: U moet de kettingrem inschakelen voordat u het product aan de strop laat hangen.

Een vastgelopen product losmaken

1. Stop het apparaat.
2. Bevestig het product veilig aan de boom tegen de stamzijde van de zaagsnede of aan een andere gereedschapslijn.
3. Trek de zaag voorzichtig weg van de zaagsnede terwijl u de tak indien nodig optilt.

WAARSCHUWING: Probeer het product niet los te trekken. Risico op ernstig letsel.

1. Gebruik indien nodig een handzaag of een tweede kettingzaag om het product los te maken. Zaag de tak af op minimaal 30 cm afstand van het vastgelopen product. Maak de zaagsnede op het buitenste uiteinde vanaf de plaats waar het product is vastgelopen.

Onderhoud

Inleiding

WAARSCHUWING: Zorg dat u het hoofdstuk over veiligheid hebt gelezen en begrepen voordat u onderhoud aan het product gaat uitvoeren.

Onderhoudsschema

WAARSCHUWING: Verwijder de accu voordat u onderhoud uitvoert.

Let op: Husqvarna raadt aan een speciaal reinigingsmiddel te gebruiken. Neem voor meer informatie contact op met uw Husqvarna servicedealer.

Hieronder volgt een lijst van het onderhoud dat u aan het product moet uitvoeren. Laat naast het onderhoud dat in het onderhoudsschema wordt beschreven, een servicedealer van Husqvarna regelmatig onderhoud aan het product uitvoeren. Neem contact op met uw servicedealer van Husqvarna voor informatie over de onderhoudsintervallen.

Onderhoud Vóór ge-	bruik	Wekelijks	Maande- lijks
Reinig de externe onderdelen van het product en alle gebieden achter het koppelingsdeksel. Gebruik een vochtige doek en een aanbevolen reinigingsmiddel van Husqvarna.	X
Reinig het luchtfilter en het luchtfilterdeksel. Gebruik een zachte borstel en/of aanbevolen reinigingsmiddelen van Husqvarna. Zie Koelsysteem reinigen op pagina 61 voor instructies.	X
Zorg ervoor dat de kettingrem goed werkt. Zie De remschakelaar controleren op pagina 60 voor instructies.	X
Zorg ervoor dat de ON/OFF-knop goed werkt. Zie De functies van de gebruikers-interface controleren op pagina 61 voor instructies.	X
Controleer of de voedingsschakelaar en de vergrendeling van de voedingsscha-kelaar correct werken vanuit veiligheidsoogpunt. Zie De vergrendeling van de activeringsschakelaar controleren op pagina 60 voor instructies.	X
Controleer de kettingvanger op schade. Zie De kettingvanger controleren op pagina 61 voor instructies. Vervang indien nodig.	X
Reinig de geleider. Reinig de geleidergroef en controleer of de smeeropening in de geleider niet is verstopt. Draai de geleider, zodat slijtage gelijkmatig wordt verdeeld. Zie De geleider controleren op pagina 66 voor instructies.	X
Controleer de oliepomp. Controleer of er voldoende smeermiddel wordt toegevoerd naar het zaagblad en de zaagketting. Zie Toevoer van de kettingolie afstellen op pagina 67voor instructies.	X
Controleer de zaagketting op slijtage en beschadiging. Zie Snijuitrusting contro- leren op pagina 66 voor instructies.	X
Slijp de zaagketting. Gebruik de aanbevolen Husqvarna vijl en vijlmal. Zie Zaag-ketting slijpen op pagina 62 voor instructies.	X
Stel de spanning van de zaagketting af. Zie De spanning van de zaagketting afstellen op pagina 64voor instructies.	X
Controleer of de externe schroeven en moeren goed zijn vastgedraaid. X

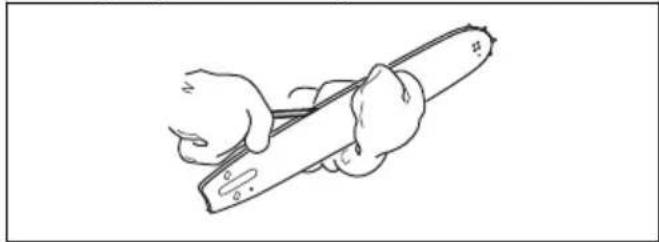

Controleer de geleider op beschadiging en barsten. Controleer het neuswiel. Slijp de geleider. Verwijder eventuele bramen op de randen van het zaagblad. Gebruik een platte vijl. Zie De geleider controleren op pagina 66 voor instruc- ties.		X
Controleer de afdekking van het aandrijfkettingwiel op slijtage. Zie Het rim-aan- drijftandwiel controleren op pagina 66 voor instructies. Vervang indien nodig.		X
Controleer de accu op beschadigingen. Controleer of de accu-ontgrendelknop- pen naar behoren werken en vergrendel de accu in het product.		X
Smeer het lager van de koppelingtrommel. Gebruik lagervet van hoge kwaliteit. X
Reinig de kettingolietank. Gebruik een pluisvrije doek. X
Controleer het kettingoliefilter. Zorg ervoor dat het kettingoliefilter niet verstopt is en dat het vrij kan bewegen in de olietank.			X
Tap de kettingolietank af. Vul de kettingolietank met nieuwe kettingolie. Voor de beste bescherming wordt kettingolie van Husqvarna aanbevolen. Zie De juiste kettingolie gebruiken op pagina 52 voor instructies.			X
Controleer de koppeling, de koppelingsveer, de koppelingstrommel en het lager van de koppelingstrommel op beschadiging of slijtage. Controleer of de koppel- lingsveren intact zijn.			X
Reinig de accuhouder, de connector en de koelsleuven. Gebruik een zachte borstel. Controleer de connector in de accuhouder. Zorg ervoor dat de metalen oppervlakken niet beschadigd zijn. Zie De accu en de accuhouder controleren op pagina 61 voor instructies.			X
Reinig de accu, de connectoren en de koelsleuven. Gebruik een zachte borstel. Controleer de connectoren op de accu. Zorg ervoor dat de metalen oppervlak- ken niet beschadigd zijn. Zie De accu en de accuhouder controleren op pagina 61 voor instructies.			X
Reinig de acculader, de connectoren en de koelsleuven. Gebruik een zachte borstel. Controleer de connectoren op de acculader. Zorg ervoor dat de metalen oppervlakken niet beschadigd zijn.			X
Controleer de remband op beschadiging en slijtage. Zie De remband controleren op pagina 60. Neem indien nodig contact op met een Husqvarna servicedealer voor vervanging.			X
Vervang het aandrijfkettingwiel. Zie Het rim-aandrijftandwiel controleren op pagi- na 66 voor instructies.			X

De veiligheidsvoorzieningen op het product onderhouden en controleren

De remband controleren

1. Verwijder met een borstel houtstof, hars en vuil van de kettingrem en de remtrommel. Vuil en slijtage hebben een negatieve invloed op het remvermogen.

1. Controleer de remband. De remband moet op het dunste punt minstens 0,6 mm (0,024 inch) dik zijn. Neem contact op met een Husqvarna servicedealer voor vervanging.

De terugslagbeveiliging controleren

Controleer de terugslagbeveiliging regelmatig.

1. Zorg ervoor dat de terugslagbeveiliging geen beschadigingen vertoont, zoals scheuren.

1. Zorg ervoor dat de terugslagbeveiliging vrij beweegt en dat deze veilig op het product is bevestigd.

De remschakelaar controleren

1. Houd de ON/OFF-knop ingedrukt om het product in te schakelen.

WAARSCHUWING: Zorg ervoor dat de kettingzaag niet in aanraking komt met de grond of andere objecten.

1. Houd het product stevig vast. Plaats uw handen rond de handgrepen.

1. Laat het product op vol vermogen werken en kantel uw linkerpols naar voren om de kettingrem in te schakelen.

2. Zorg ervoor dat de zaagketting direct stopt.

STOP

WAARSCHUWING: Laat het voorste handvat niet los!

De vergrendeling van de activeringsschakelaar controleren

1. Zorg ervoor dat de activeringsschakelaar en de vergrendeling vrij kunnen bewegen en dat de retourveer goed werkt.

1. Druk de vergrendeling van de activeringsschakelaar naar voren (A) en naar beneden (B). Houd de vergrendeling van de activeringsschakelaar tegen de handgreep en controleer of deze terugkeert naar de oorspronkelijke positie wanneer u deze loslaat.

A B

1. Controleer of de activeringsschakelaar in de stationaire stand is vergrendeld wanneer de vergrendeling wordt losgelaten.

1. Zet het product op On en laat het op vol vermogen werken.

2. Laat de gashendel los en controleer of de zaagketting stopt en stil blijft staan.

WAARSCHUWING: Neem contact op met uw servicedealer als de zaagketting draait terwijl de activeringsschakelaar in de stationaire stand staat.

De kettingvanger controleren

1. Zorg ervoor dat de kettingvanger niet beschadigd is.
2. Zorg ervoor dat de kettingvanger stabiel is en bevestigd aan de romp van het product.

De functies van de gebruikersinterface controleren

1. Houd de ON/OFF-knop ingedrukt om het product in te schakelen.

2. Houd de ON/OFF-knop ingedrukt om het product uit te schakelen.

3. Controleer of het product is uitgeschakeld en het display uitgaat.

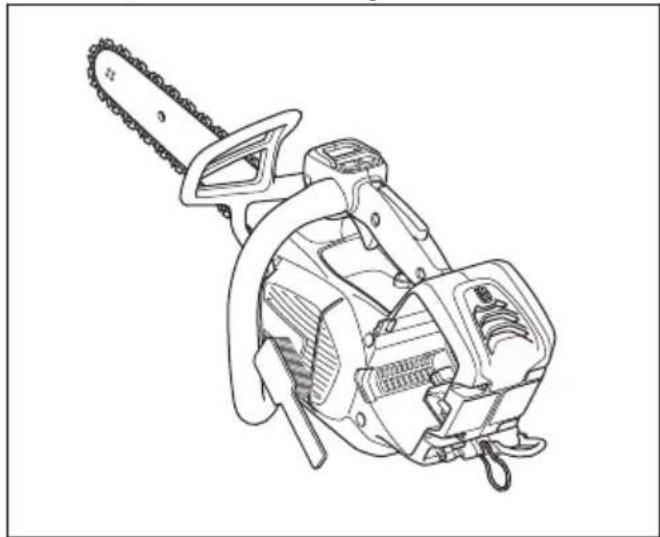

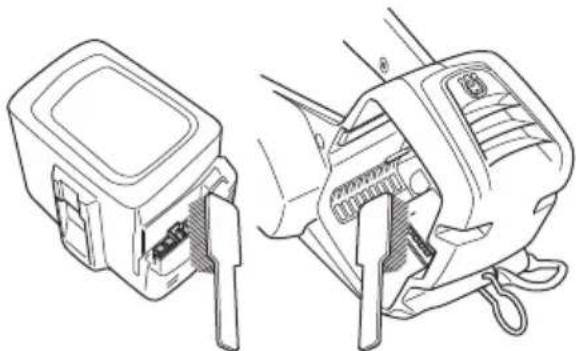

De accu en de accuhouder controleren

1. Reinig de accu en de accuhouder met een zachte borstel.
2. Reinig de koelsleuven en de accu-aansluitingen.

1. Controleer of de accu geen scheuren heeft en niet beschadigd is.

1. Controleer of de acculader en voedingskabel niet beschadigd zijn. Controleer op scheuren en andere schade.

Het koelsysteem zorgt ervoor dat de motor niet te warm wordt. Het koelsysteem is voorzien van een luchtinlaat aan de linkerzijde van het product en een ventilator op de motor.

1. Maak het koelsysteem wekelijks schoon met een borstel, of vaker indien nodig.

1. Zorg ervoor dat het koelsysteem niet vuil of verstopt is.

OPGELET: Een vuil of verstopt koelsysteem kan leiden tot oververhitting van het product. Dit kan schade aan het product veroorzaken.

Zaagketting slijpen

Informatie over de geleider en zaagketting

WAARSCHUWING: Draag

veiligheidshandschoenen wanneer u onderhoud aan de zaagketting uitvoert of de zaagketting gebruikt. Ook een zaagketting die niet beweegt, kan verwondingen veroorzaken.

Als het zaagblad of de zaagketting versleten of beschadigd is, moet u deze vervangen door een door Husqvarna aanbevolen combinatie van zaagblad en zaagketting. Zo blijven de veiligheidsfuncties van het product behouden. Zie Accessoires op pagina 71 voor een lijst met aanbevolen combinaties voor het vervangen van het zaagblad en de zaagketting.

- Zaagbladlengte, inch/cm. Informatie over de lengte van het zaagblad kunt u meestal vinden op het achterste uiteinde van het zaagblad.

• Aantal tanden in het neuswiel (T).

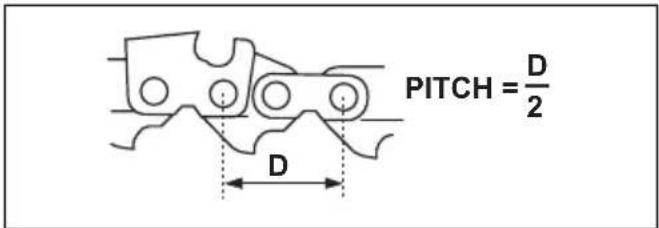

- Steek van de ketting, inch. De afstand tussen de aandrijfschakels van de zaagketting, moet overeenkomen met de tandsteek van het neuswiel en het kettingaandrijfwiel.

- Aantal aandrijfschakels (stuks). Het aantal aandrijfschakels wordt bepaald door het type zaagblad.

Pure mechanical linkage diagram without any text, numbers, or symbols

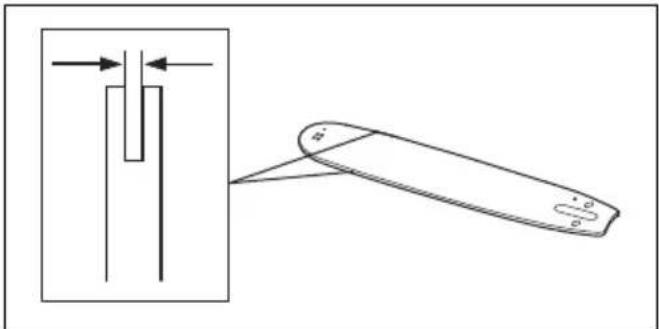

- Breedte geleidergroef, inch/mm. De breedte van de groef in het zaagblad moet gelijk zijn aan de breedte van de aandrijfschakels.

- Kettingolie-opening en opening voor kettingstrekkerpen. De geleider moet aangepast zijn aan het product.

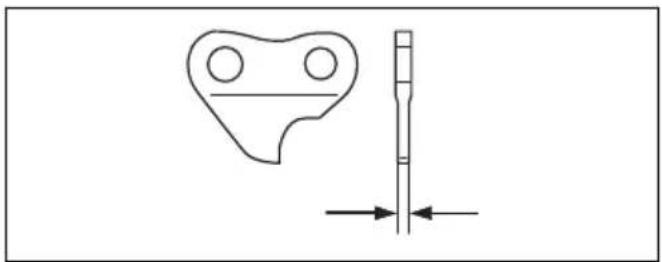

- Breedte aandrijfschakel, mm/inch.

Algemene informatie over het slijpen van zaagtanden

Gebruik geen ongeslepen zaagketting. Als de zaagketting bot is, dient u meer druk toe te passen om de geleider door het hout te drukken, wat de motor onnodig belast. Bij een botte zaagketting loopt u het risico de levensduur van de kettingzaag te verkorten. Als de zaagketting zeer bot is, ontstaat er in plaats van houtsnippers heel fijn zaagsel.

Een scherpe zaagketting zaagt door het hout en de houtsnippers worden lang en dik.

De zaagtand (A) en de dieptesteller (B) samen vormen het zagende deel van de zaagketting, de snijder. Het hoogteverschil tussen de twee geeft de zaagdiepte (instelling dieptesteller).

A B

Denk bij het slijpen van een zaagketting aan het volgende:

• Vijlhoek.

• Diameter van de ronde vijl.

Het is niet makkelijk om zonder de juiste hulpmiddelen een zaagketting correct te slijpen. Gebruik een Husqvarna aanbevolen vijlmal. Deze helpt u om optimale zaagprestaties te bereiken en het risico op terugslag tot een minimum te beperken.

WAARSCHUWING: De

terugslagkracht neemt aanzienlijk toe als u de slijpinstructies niet volgt.

Let op: Zie Accessoires op pagina 71 voor informatie over het slijpen van de zaagketting.

De zaagtanden slijpen

1. Gebruik voor het slijpen van de snijtanden een ronde vijl en een vijlmal.

Let op: Raadpleeg Accessoires op pagina 71 voor informatie over welke vijl en vijlmal wordt Husqvarna aangeraden voor uw zaagketting.

1. Plaats de vijlmal correct op de zaagtand. Raadpleeg de instructies die bij de vijlmal worden meegeleverd.

2. Beweeg de vijl vanaf de binnenkant van de snijtanden naar buiten. Verlaag de druk bij de trekslag.

1. Verwijder materiaal van één zijde van alle zaagtanden.

2. Draai het product om en verwijder het materiaal aan de andere kant.

3. Zorg ervoor dat alle zaagtanden dezelfde lengte hebben.

Algemene informatie over hoe u de hoogte van de dieptesteller aanpast.

De hoogte van de dieptesteller (C) neemt af wanneer u de zaagtanden (A) slijpt. Voor maximale zaagprestaties moet u de vijlresten verwijderen van de dieptesteller (B), zodat de dieptesteller de juiste hoogte heeft. Zie Accessoires op pagina 71 voor instructies over hoe u voor de juiste hoogte van de dieptesteller zorgt voor uw zaagketting.

A B C

WAARSCHUWING: Een te hoge dieptesteller vergroot het terugslagrisico van de ketting!

Hoogte van de dieptesteller aanpassen

Voordat u de dieptesteller gaat instellen of de zaagtanden gaat slijpen, raadpleegt u De zaagtanden slijpen op pagina 63voor instructies. We raden aan de snijdiepte bij te stellen na elke derde kettingslijpbeurt.

We raden u aan onze dieptesteller voor de tanddiepte te gebruiken, om de juiste maat voor de tanddiepte en de juiste hoek van de dieptestellernok te krijgen.

1. Gebruik een platte vijl en een dieptestelgereedschap om de hoogte van de dieptesteller aan te passen. Gebruik alleen een door Husqvarna aanbevolen dieptestelgereedschap om de juiste tanddiepte en diepte-instelling te verkrijgen.

2. Plaats de dieptesteller op de zaagketting.

Let op: Zie de verpakking van de dieptesteller voor meer informatie over het gebruik.

1. Gebruik de platte vijl om het gedeelte van de dieptesteller te verwijderen dat boven de dieptesteller uitsteekt.

De spanning van de zaagketting afstellen

WAARSCHUWING: Een zaagketting die niet correct is gespannen, kan losschieten uit het zaagblad en ernstig of dodelijk letsel veroorzaken.

Een zaagketting rekt uit tijdens gebruik. Stel de zaagketting regelmatig af.

1. Maak de zaagbladmoer los waarmee de afdekking van de kettingwielaandrijving en de kettingrem zijn vastgemaakt. Gebruik de combinatietang.

1. Til de voorkant van de geleider op en draai de stelschroef van de ketting aan. Gebruik de combinatietang.

2. Span de zaagketting aan totdat deze strak aanligt tegen de geleider.

1. Draai de zaagbladmoer vast met de combinatiesleutel en til hierbij tegelijkertijd de voorzijde van het zaagblad omhoog.

1. Controleer of de zaagketting gemakkelijk met de hand kan worden rondgedraaid en of deze niet doorhangt aan de onderkant van het zaagblad.

Let op: Raadpleeg Productoverzicht op pagina 39 voor de positie van de kettingspanschroef op uw product.

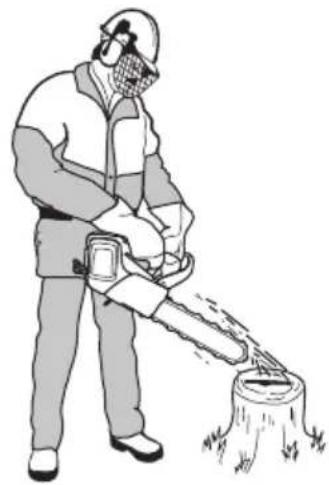

Smering van de zaagketting controleren

Controleer de smering van de zaagketting na elke derde keer dat u de accu oplaadt.

1. Start het product en laat het op volle snelheid draaien. Houd de geleider ongeveer 20 cm (8 inch) boven een lichtgekleurd oppervlak.

2. Als de zaagketting correct is gesmeerd, verschijnt er binnen 1 minuut een duidelijke lijn olie op het oppervlak.

1. Als de smering van de zaagketting niet correct is, voert u de volgende controles uit.

a) Controleer het oliekanaal in de geleider om te controleren of dit niet verstopt is. Maak schoon indien nodig.

b) Controleer de groef in de rand van de geleider om ervoor te zorgen dat deze schoon is. Maak schoon indien nodig.

c) Zorg ervoor dat het neuswiel van het zaagblad soepel draait en dat de smeeropening van het tandwielpunt van de geleider open is. Maak schoon en smeer indien nodig.

0.5 + 1/2

1. Als de smering van de zaagketting niet correct is nadat u de bovenstaande stappen hebt gevolgd, neem dan contact op met uw servicedealer.

Het rim-aandrijftandwiel controleren

De koppelingstrommel is voorzien van een rim-aandrijftandwiel dat kan worden vervangen.

- Controleer of het rim-aandrijftandwiel niet versleten is. Als het rim-aandrijftandwiel versleten is, neem dan contact op met uw plaatselijke Husqvarna servicedealer.

Het naaldlager smeren

1. Trek de terugslagbeveiliging naar achteren om de kettingrem uit te schakelen.

2. Draai de zaagbladmoeren los en verwijder het koppelingsdeksel.

Let op: Sommige modellen hebben slechts één zaagbladmoer.

1. Plaats het product op een stabiele ondergrond met de koppelingstrommel naar boven gericht.

2. Smeer het naaldlager met een Husqvarna smeerpistool. Gebruik voor het bijvullen van smeermiddel een smeermiddel van hoge kwaliteit.

1. Controleer op scheurtjes in klinknagels en schakels en op losse schakels. Vervang indien nodig.

1. Controleer of de zaagketting eenvoudig te buigen is. Vervang de zaagketting wanneer deze onbuigzaam is.
2. Vergelijk de zaagketting met een nieuwe om te bepalen of de klinknagels en schakels versleten zijn.
3. Vervang de zaagketting wanneer het langste deel van de zaagtand kleiner dan 4 mm/0,16 inch is. Vervang de zaagketting ook als er scheurtjes in de zaagtanden zitten.

De geleider controleren

1. Controleer of het oliekanaal niet verstopt is. Reinig indien nodig.

1. Controleer de randen van de geleider op bramen. Verwijder bramen met een vijl.

1. Reinig de groef in het zaagblad.

1. Controleer de geleidergroef op slijtage. Vervang het zaagblad indien nodig.

1. Controleer de punt van de geleider op ruwheid en overmatige slijtage.

1. Controleer of het neuswiel van het zaagblad soepel draait en of de smeeropening in het neuswiel van het zaagblad open is. Maak schoon en smeer indien nodig.

1. Draai de geleider dagelijks om de levensduur te verlengen.

Toevoer van de kettingolie afstellen

WAARSCHUWING: Stop de motor voordat u de oliepomp gaat afstellen.

- Draai de stelschroef van de oliepomp. Gebruik een schroevendraaier of combinatietang.

a) Draai de stelschroef linksom om de olietoevoer te verhogen.

b) Draai de stelschroef rechtsom om de olietoevoer te verlagen.

Probleemoplossing

Gebruikers interface

Led-scherm Mogelijke fouten Mogelijke oplossing
Het waarschuwingslampje knippert. Kettingrem is ingeschakeld. Schakel de kettingrem uit.
Het lampje voor de verwarming in de handgrepen en het waarschuwingslampje knipperen wanneer u op de SavE-knop drukt om de verwarming in de handgrepen in te schakelen.	Fout van de verwarming in de hand-grepen.	Schakel het product uit. Schakel het product in. Als de verwarming in de handgrepen nog steeds niet werkt, neem dan contact op met uw Husq-varna servicedealer.
Led knippert groen, actief. Lage accuspanning. Laad de accu op.

Led-scherm Mogelijke fouten Mogelijke oplossing
Het waarschuwingslampje brandt. Service. Neem contact op met uw Husqvama servicedealer.

Accu

40-B140X, 40-B220X, 40-B330X6
Symptomen Oorzaak Actie
De accufoutindicator knippert. De accu	is leeg. Laad de accu op.
	Zware werklast in combinatie met een zeer lage accutemperatuur.	Laat de accu warm worden. Verplaats de accu bijvoorbeeld naar binnen of werk alleen met een lage toerental totdat de accu warm is.
	De accu werkt niet. Het bedrijfsbereik van de accu heeft de limiet bereikt.	Verwijder de accu uit het product. Laat de accu rusten en druk vervolgens op de accu-indicatorknop.
De accutemperatuurindicator is AAN.	De accu is te koud of te heet om te gebruiken.	Houd de accu in een omgevingstemperatuur tussen -10 °C (14 °F) en 40 °C (104 °F). Als de accu de juiste temperatuur heeft, kan deze weer worden gebruikt.
De accutemperatuurindicator knippert.	De accu heeft bijna de temperatuurgrenzen bereikt.	Verlaag het toerental en/of de werklast. Houd de accu op de gewenste temperatuur tussen +10°C en +30°C voor optimale prestaties.
De accutemperatuurindicator is AAN terwijl de accu in de lader is.	Temperatuurafwijking, de accu is te koud of te heet om op te laden.	Laat de accu afkoelen of breng deze naar binnen om warm te worden. Als de accu de juiste temperatuur heeft, kan deze weer laden. Gebruik de lader alleen als de omgevingstemperatuur tussen 5°C (41°F) en 40°C (104°F) ligt. Houd de lader uit direct zonlicht. Indien het probleem zich blijft voordoen, neemt u contact op met uw dealer.
De accufoutindicator gaat branden. De	accu heeft een kritieke fout. Neem contact op met uw dealer.

Acculader

40-C500X, 40-C750X ^7

Symptomen	Mogelijke fouten Mogelijke procedure
De oplaadindicator op de oplader is geel.De accufoutindicator op de accu brandt of de accutemperatuurindicator is aan.	Temperatuurafwijking, de accu is te koud of te heet om te gebruiken of op te laden.	Als de accu te heet is, laat u deze aangesloten op de lader. De ingebouwde ventilator van de lader verlaagt de temperatuur van de accu. Wanneer de accu de aanbevolen temperatuur heeft, begint het opladen automatisch.Als de accu te koud is, brengt u deze naar binnen. Wanneer de accu de aanbevolen temperatuur heeft, gaat u verder met opladen.Houd u aan het temperatuurbereik voor gebruik, zie de gebruikershandleiding van de acculader. Houd de lader uit direct zonlicht. Indien het probleem zich blijft voordoen, neemt u contact op met uw dealer.
De oplaadindicator op de oplader is geel. De accufoutindicator op de accu brandt.	De accu heeft een kritieke fout.	Neem contact op met uw dealer.
De oplaadindicator op de oplader is rood.	De oplader heeft een kritieke fout.	Neem contact op met uw dealer.

Vervoer, opslag en verwerking

Transport en opslag

• De meegeleverde Li-ion-accu's voldoen aan de wettelijke vereisten voor gevaarlijke goederen.
• Neem de bijzondere voorschriften op de verpakking en labels voor commercieel transport in acht. Dit geldt ook voor derden en expediteurs.
• Neem contact op met een persoon die gespecialiseerd is op het gebied van gevaarlijke stoffen voordat u het product verzendt. Neem alle van toepassing zijnde nationale voorschriften in acht.
• Breng tape aan op blootliggende aansluitingen wanneer u de accu in een pakket plaatst. Plaats de accu strak in het pakket om beweging te voorkomen.
• Verwijder de accu bij opslag of vervoer.
• Plaats de accu en de acculader in een droge, vochten vorstvrije ruimte.
• Bewaar de accu niet op plaatsen waar statische elektriciteit aanwezig is. Bewaar de accu niet in een metalen doos.
• Bewaar de accu op een plaats met een temperatuur tussen 5 °C en 25 °C en niet in direct zonlicht.
• Bewaar de acculader op een plaats met een temperatuur tussen 5 °C en 45 °C en niet in direct zonlicht.
• Gebruik de acculader alleen als de omgevingstemperatuur tussen 5 °C en 40 °C ligt.
• Laad de accu op tussen de 30% en 50% voorafgaand aan langdurige opslag.

• Berg de acculader op in een ruimte die afgesloten en droog is.

• Bewaar de accu niet in de buurt van de acculader. Laat kinderen en andere onbevoegde personen niet aan de apparatuur komen. Bewaar de apparatuur in een ruimte die u kunt afsluiten.

• Reinig het product en voer een volledige onderhoudsbeurt uit voordat u het product voor langere tijd opslaat.
• Gebruik de transportbescherming op het product om letsel bij personen of schade aan het product tijdens vervoer en opslag te voorkomen.
• Bevestig het product stevig tijdens vervoer.

Accu, acculader en product afvoeren

Het onderstaande symbool betekent dat het product geen huishoudelijk afval is. Lever het in bij een recyclepunt voor elektrische en elektronische apparatuur. Dit voorkomt vervuiling van het milieu en letsel bij personen.

Neem contact op met de lokale autoriteiten, het afvalverwerkingsbedrijf of uw dealer voor meer informatie.

Let op: Het symbool staat op het product of op de verpakking van het product.

Technische gegevens

Technische gegevens

	T542i XP T542i XPG
Motor
Type BLDC (borstelloos) 36 V BLDC (borstelloos) 36 V
Kenmerken
Energiebesparende stand SavE SavE
Smeersysteem
Type oliepomp Verstelbaar Verstelbaar
Inhoud olietank, l/cm3	0,18/180 0,18/180
Gewicht
Acculoze kettingzaag, geleider, zaagketting en lege ket-tingolietank, kg	2,9 3,0
Waterbeschermingsniveau
IPX4 Ja Ja
Geluidsemissies ^8
Geluidsvermogenniveau, gemeten dB(A) 102 102
Geluidsvermogenniveau, gegarandeerd L_WA dB(A) 104 104
Geluidsniveaus ^9
Equivalent geluidsdrukniveau bij het oor van de gebrui-ker, dB(A)	91 91
Trillingsniveau ^10
Voorste handgreep, m/s2	4,7 4,7
Achterste handgreep, m/s2	4,1 4,1
Zaagketting/zaagblad
Aanbevolen zaagbladlengtes, inch/cm 12-16/30-40	12-16/30-40
Effectieve zaaglengte, inch/cm	11-15/28-38	11-15/28-38
Type aandrijfkettingwiel/aantal tanden	SM7: 0,325 inch/7	SM7: 0,325 inch/7
Maximale kettingsnelheid/(savE), m/s 24 (18) 24 (18)
Radiofrequentiegegevens voor Bluetooth®
Frequentieband, GHz 2,4-2,4835 2,4-2,4835
Uitgangsvermogen, max. dBm 0 0 0

Accessoires

Combinaties van geleiders en zaagkettingen

De volgende opzetstukken zijn goedgekeurd voor Husqvarna T542i XP®, T542i XP® G.

Geleider Zaagketting
Lengte, inch Kettingsteek, inch		Spoorbreedte, mm	Max. kopra- dius	Type Zaagblad-	en kettingcombi- naties	Weinig terug- slag
12 0,325 mini 1	1 8T Husqvarna			SP21G	51 Ja
14 59
16 64

Vijlbenodigdheden en vijlhoeken

Met een Husqvarna-vijlmal kunt u de tanden in de juiste hoek vijlen. Wij raden u aan altijd een Husqvarna-vijlmal te gebruiken voor het vijlen van uw zaagketting. De onderdeelnummers vindt u in onderstaande tabel.

Neem contact op met uw servicedealer als u niet weet met welke zaagketting uw product is uitgerust.

SP21G	5/32 inch / 4,0 mm	60° 30°	0°		0,025 inch/ 0,65 mm	5950046-01	5950047-01

Goedgekeurde accu's voor het product

Let op: Voor maximale prestaties van de snijuitrusting raadt Husqvarna aan om 1 van de volgende goedgekeurde accu's te gebruiken. U kunt

andere accu's gebruiken, maar dan nemen de prestaties van de snijuitrusting af.

Accu BLi200X BLi300	40-B220X 40-B330X
Type Lithium-ion Lithium	m-ion Lithium-ion Lithium-ion
Accucapaciteit, Ah 5,2	9,4 6,0 9,0
Nominale spanning, V	36 36 36 36
Gewicht, kg/lb 1,4/3,0	2,0/4,0 1,4/3,0 1,9/4,3

Goedgekeurde acculaders

Acculader QC500 40-C750X
Ingangsspanning, V 100-240 100-240
Frequentie, Hz 50-60 50-60
Vermogen, W	500	750

Verklaring van overeenstemming

EU-verklaring van overeenstemming

Wij, Husqvarna AB, SE-561 82 Huskvarna, Zweden, tel: [phone], verklaren onder onze alleenverantwoordelijkheid dat het product:

Beschrijving Accu-aangedreven kettingzaag voor boomonderhoud
Merk Husqvarna
Type/model T542i XP	^ , T542i XP ^ G
Identificatie Serienummers vanaf 2023 en verder

voldoen volledig aan de volgende EU-richtlijnen en -regelgeving:

Verordening Beschrijving
2006/42/EG "betreffende machines"
2014/30/EMC "betreffende elektromagnetische compatibiliteit"
2011/65/EU "betreffende beperking van gevaarlijke stoffen"
2000/14/EG "betreffende de geluidsemissies in het milieu"
2014/53/EU "betreffende radioapparatuur"

en dat de volgende normen en/of technische specificaties zijn toegepast: EN 62841-1:2015/A11:2022 (IEC 62841-1:2014), EN ISO 11681-2:2011+A1:2017, EN ISO 12100:2010, EN 61000-6-3:2007+A1:2011+AC:2012, EN 61000-6-1:2007, EN IEC 63000:2018.

Voor producten met Bluetooth® functionaliteit ook: ETSI EN 301 489-1 v.1.9.2, ETSI EN 301 489-17 v.3.2.4, ETSI EN 300 328 v.2.2.2.

Certificaatnummers: 0404/23/2585.

Aangemelde instantie: 0404, SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden heeft een EG-typeonderzoek uitgevoerd volgens de machinerichtlijn (2006/42/EG), artikel 12, punt 3b.

SMP Svensk Maskinprovning AB, heeft ook overeenstemming bevestigd met bijlage V van de richtlijn 2000/14/EG van de Raad.

Voor informatie over geluidsemissies, zie Technische gegevens op pagina 70.

Huskvarna, 2023-09-15

$$ \mathrm {S h o t} = \mathrm {J h u l a n} $$

Stefan Holmberg, Directeur R&D, Technologiemanagement, Husqvarna AB. Verantwoordelijk voor technische documentatie.

Geregistreerde handelsmerken

Het Bluetooth®-woordmerk en de logo's zijn geregistreerde handelsmerken die eigendom zijn van Bluetooth SIG, inc. en het gebruik van deze merken door Husqvarna vindt plaats onder licentie.

Inhalt

Originele instructies

Originalanweisungen
