GEBRUIKSAANWIJZING TD 640 S, TD 640 S ICE HOTPOINT

Het installeren, 35-40

Plaatsing

Elektrische aansluiting

Gasaansluiting

Typeplaatje

Kenmerken van de branders en de straalpijpjes

Beschrijving van het apparaat, 41

Algemeen aanzlicht

Starten en gebruik, 42

Praktisch advies voor het gebruik van de branders
Praktisch advies voor het gebruik van de Keramiek
kookvlak

Voorzorgsmaatregelen en advies, 43

Algemene veiligheidsmaatregelen

Afvalverwijdering

Onderhoud en verzorging, 44

De elektrische stroom aflsluiten

Schoonmaken van het apparaat

Onderhoud gaskranen

Storingen en oplossingen, 45

Hotpoint

ARISTON

NL

BE

! Bewaar dit boekje zorgvuldig voor eventuele verdere raadpleging. Wanner u het product weggeeft, verkoopt, of wanner u verhuist, dient u dit boekje bij het apparaat te bewaren zodate alle nodige informatie voorhanden blijft.

! Lees de gebruiksaanwijzingen zorgvuldig door: er staat belangrijke informatatie in over installmentie, gebruik en veiligheid.

De apparaten zijn gebruisklaar gemaakt in de fabriek voor de functies (zie typeplaatje enplaatje van de gas instelling van het apparaat):

• Natururlijk gas Categorie II2E+3+ voor Belgie;
• Naturlijk gas Categorie 12L voor Nederland.

Het is dus nicht nodig verdere regelingen uit te voeren.

Plaatsing

! Het verpakkingsmaterial is nicht bestemd voor kinderen en dient waarom te worden weggegooid volgens de geldende nomen voor gezchemes afvalverzameling (zie Voorzorgsmaatregelen en advies).

! De installmentie要去 worden uitgevoerd door een bevoegde installerateur en volgens de instructies van de fabrikant. Een verkeerde installmentie kan schade berokkenen aan Personen, dieren of dingen.

! dit apparaat mag alleen geinstalleerd worden en Funktioneren in goed geventileerde vertrekken volgens de voorschriften van de van krachtarende Normen:

• NBN D51-003 e NBN D51-001 (voor Belgje);
• NEN-1078 (voor Nederland).

De volgende eisen要去en in acht genomen worden:
- Het vertrek要去 voor de verbrandingsrook over een afvoersysteme aan buiten toe beschikken. Dit kan gebeuren door middel van een afzuigkap of een elektrische ventilator die automatisch aangaan elke keer als het apparaat worden aangezet.

In het gevaan een schoolsteen of vertakte rookleiding (gereserveerd voor fornuizen)

Rechtstreeks
aar buiten

• Het vertrek要去 een luchttoevoersystem hebben dat dient voor de normale verbranding van het gas. De luchttoevoer die nodig is voor een normale verbranding要去 nicht minder dan 2m^3/h zijn per kW geinstalleerd vermogen.

Voorbeelden
ventilate-opening
voir verbrandingslucht

Dit systemd kan worden
uitgevoerd door lucht direct van
buiten te onttrekken door middel
van een buis met een doorsnede
van minstens 100~cm^2 en die
zodanig is geplaatst dat hij nicht
per ongeluk verstopt kan raken.

Verhoging van de speet
tussen deur en voer

Een andere manier is door op indirecte wijze lustte te onttrekken aan de aangrenzende vertrekken die door middel van een ventilatiebuis, Zoals boven beschreiben, met buiten+zijn verbonden en die geen gemeenschappelijk delen zich

van het huis en ook geen ruimtes met hoog brandgevaar of slaapkamers.

• (voor Belgie) De gassen van vloeibaar gemaakte gasmengsels (LPG) zijn zwaarder dan lustt en blijven laag hangen. Om deze reden要去en vertrekken waar LPG-flessen staan laag geplaatste ontluchtingsopeningen hebben voor het afvoeren van eventueel ontsnapt gas. Lege of halfvolle LPG-flessen mogen dus nicht worden geinstalleerd of bewaard in vertrekken die lager liggen dan de vloer (kelders, enz.). Het is better alleen de in gebruik,zijnde fles in het vertrek te bewaren, zodanig geplaatst dat hij Niet inrechtstreeks contact staat met warmtebronnen (oven, open haard, kachel, enz.) die hem tot temperaturen vaneer dan 50^ zouden+kunnen brengen.

Inbouw

Het gasfornuis en het gemengde formuis hebben een beschemmingsgraad gegen oververhitting van het type X. Het is daardoor möglichk het apparaat naast meubels teplaatsen die nicht hoger+zijn dan het keukenblad. Voor eenjuiste installmentie van de kookplaat要去en de volgende voorzorgsmaatregelen in acht worden genomen:

• De meubels die direct naast de kookplaat staan en hierboven uitsteken,要去 op minstens 600~mm van de rand van deplaat staan.
• Een afzuigkap要去 worden geinstalleerd volgens de voorschriften die u kunt vinden in het instructieboekje van de afzuigkap zich en in ieder geval op een afstand van minstens 650~mm
• Hang de keukenkastjes naast de kap op een minimum hoogte van 420 ~mm van het keukenblad (zie afbeelding).

Als de kookplaat onder een keukenkastje worden geplaatst, moet deze zich op een afstand van minstens 700~mm van het keukenblad bevinden (zie afbeeling).

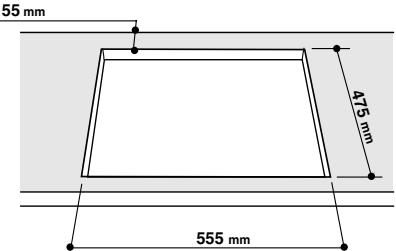

• De opening van het meubel moet de afmetingen hebben die in de afbeelding+zijn aangegeven. De bevestigingsklemmen makeen een bevestiging möglich van de kookplaat aan een keukenblad van tussen de 20 en 40~mm dik. Voor een goede bevestiging raden wij u aan alle bijgeleverde haken te gebruiken.

• Voordat u overgaat tot bevestiging aan de aanrecht要去 u de afdichting (bijgeleverd) aanbrengen langsdere omtrek van de kookplaat zoals aangegeven inde afbeelding.

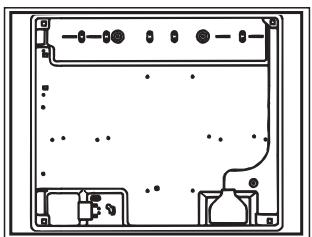

Schema voor de bevestiging van de haken

Stand haak voor keukenblad H=20mm

Stand haak voor keukenblad H=30mm

Stand haak voor keukenblad H=40mm

! Gebruik de haken die u vindt in de "toebehorenverpakking"
- Als de kookplaat Niet boven een inbouwoven worden geinstalleelerd,要去 een houten isolatieplank aanbrengen. Deze要去 een minimum afstand van 20mm van de onderkant van de kookplaat worden geplaatst.

Ventilatie

Om een goede ventilatie te bereiken要去 de城县kant van het meubel verwijderen. Het verdient de voorkeur de oven op twee houten balken teplaatsen, of eventueel op een enkele plank die een opening heeft van tenminste 45 × 560 ~mm (zie afbeeldingen).

Als de kookplaat worden geinstalleerd boven een inbouwoven die nicht beschicht over een afkoelmechanisme met ventilator,要去 de nodige ventilatie binnen het meubel worden bereikt door het creeren van openingsen voor de toe- en afvoer van de lucht. (zie afbeeldingen).

Elektrische aansluiting

De kookplaten met dripolige voedingskabel werkemet de wisselstroom, spanning en frequentie dieaangegeven zich op het typeplaatje (aan de onderkant van de kookplaat). De aarding van de kabel worden aangegeven door de kleuren geel-groen. Als het fornuis worden geinstallerd boven een inbouwoven要去en de elektrische aansluitingen van fornuis enoven apart worden uitgevoerd, zowel voorveiligheidsredenen als voor het eventueel makkelijker verwijderen van de oven.

Het aansluiten van de voedingskabel aan het elektrische net

Gebruik voor de voedingskabel een stekker die genormaliseerd is voor de lading aangegeven op het typeplaatje.

Wanner het apparaat rechtstreeks op het net worden aangesloten moet u:tussen het apparaat en het net eeneerpolige schakelaar aanbrengen met een afstand tussen de contacten van minstens 3mm, aangepast aan het elektrische vermogen en voldoend aan de geldende normen (de aarding mag nicht worden onderbroken door de schakelaar). De voedingskabel moet zodanig worden geplaatst dat hij nergens een temperatuur bereikt van 50^ hoger dan de kamertemperatuur.

! De installmenteur is verantwoordelijk voor een correcte elektrische aansluiting en het in acht nemen van de veiligheidsnormen.

Voor het aansluiten moet u controlleren dat:

• het stopcontact geaard is en voldoet aan de geldende normen;
• het stopcontact in staat is het maximale vermogen van het apparaat te dragen, zoals aangegeven op het typeplaatje;
• de spanning zich bevindt:tussen de waarden die staan aangegeven op het typeplaatje;
• het stopcontact en de stekker overeenkomen. Als dat Niet zo is, dient u ofwel de stekker ofwel het stopcontact te verrangen; gebruik geen verlengsnoeren of dubbelstekkers.

! Wonneer het apparaat geinstalleer is moeten het snoer en het stopcontact gemakkelijk te bereiken zijn.

! De kabel moet vanijd totijd worden gecontroleerd en mag alleen door erkende monteurs worden verrangen (zie Service).
! De fabrikant kan nergens aansprakelijk voor worden gesteld als deze normen Niet worden nageleefd.

Gasaansluiting

De aansluiting van het apparatus aan de gasbuizen

moet worden uitgevoerd zoals voorgeschreiben door degeldende normen, en nadat men er zeker van is dat het fornuis is ingesteld voor het type gas dat men gaat gebruiken. In het omgekeerde geval (voor Belgie) gaat ute werk zoals beschreiben in de

paragraaf "Aanpassing aan verschillende types gas". Om het apparaat aan de gasbuizen aan te sluiten (II2E+3+ voor Belgie en I2L voor Nederland), dient men eerst de verbinder te monteren."R" (Deze is op aanvraag verkrijjgbaar bij de technische-service-dienst Ariston) Tevens dient men+zijn pakking op de verbinder "G",die er uit ziet als een "L", van de voedings-struktuur te monteren. De verbinder is gedraad: rond mannelijk 1/2 gas.

De aansluiting voert men uit met behulp van:

• een onbuigbare buis (voor Belgie volgens de normen NBN D51-003)
• of met een flexible buis van roestvrij staal die in de muur zit en voortzet met bedrangingsverbinder.

Daar bij dient het apparaat uitergerust te zich van een gaskraantje (voor Belgie A.G.B.) die gemakkelijk draaabaar dient te zich. Voor Nederland dient dit gaskraantje aan de huidige Nationale Normen te voldoen.

Aansluiting met onbuigzame buis (koper of staal)

! De aansluiting aan de gasleiding moet zodenig worden uitgevoerd dat het apparaat Niet beweegt. Op de voedingsstructuur van het apparaat bevindt zich een "L"-vormig, richtbaar verbindingsstuk waarvan de afdichting is verzekerd door een pakking. Als het verbindingsstuk gedraaid moet worden is het absolutnoodzakelijk de pakking te verrangen (bij het apparaat geleverd). Het verbindingsstuk waardoor het gas toegang krijgt tot het fornuis is voorzien van schroefdraad: 1/2 gas cilindrische schroefbout.

Aansluiting met een roestvrije stalen flexibeleUIS aan een onafgeb broken wand voorzien van aanhechtingen met schroefdraad.

Het verbindingsstuk waardoor het gas toegang krijgt tot het fornuis is voorzien van schroefdraad: 1/2 gas cilindrische schroefbout.

De in werkung stelling van deze buizen moet zodanig worden bewerkstelligd dat hun lenghte in uitgerolde toestand nicht meer dan 2000 mm is. Nadat de aansluiting heeftplaatsgevonden moet u controlerend dat de flexibele metalen buis Niet in contact komt met de beweegbare delen of dat hij vastgeknpeld raakt.

! Gebruik uitsluitend buizen en afdichtingen die voldoen aan de geldende landelijkke normen.

Controleren gasdichtheid

! Nadat het installereren heeftplaats gezonden moet deperfecte gasdichtheid van alle verbinderstukken worden gecontroleerd met een zeepoplossing en nooit met een vlam.

Aanpassen aan de verschillende soorten gas (voor Belgie)

Voor het aanpassen van de kookplaat aan een ander soort gas dan waarvoor hij is bestemd (aangegeven op het typeplaatje aan de onderkant van de kookplaat of op de verpakking),要去 den straalpijpjes van de branders op de volgende wijze worden verrangen:

1. verwijder de roosters van de kookplaat en schuif de brandersuit hun plaats.
2. schroef de straalpiijpjes los met een steeksleutel van 7mm en verrang ze met de straalpiijpjes geschikt voor het neue type gas (zie tabel 1 "Kenmerken van de branders en de straalpiijpen").
3. zet de onderdelen weeer op hun plaats door de handelingen in omgekeerde volgorde uit te voeren.

4. aan het einde van deze handelingen要去 het oude etiket dat de gasinstelling aangeeft verrangen met het etiket dat overeenkomt met het neue gas dat u gaat gebruiken, verkrijgbaar bij unsere Technische Service Centers.

5. Regelen primaire lucht van de straalpijpjes (voor Belgie)

De branders hebben geen regeling van de primaire lucht nodig.

• Het regelen van de minimumstand (voor Belgie)

• Zet het kraantje op de minimumstand;

• Verwijder de knop en draai aan het regelschroefje in of naast de spill van het kraantje totdat u eenkleine, regelmatige vlam bereikt.
• Controller of de brander aanblijft als u de knop snel van hoog maar laag draait.
• Als bij de apparaten met een veiligheidsmechanisme (thermo-element) dit systeem Niet werkt als de branders op de minimum stand staan,要去 u het minimum verhogen door aan de stelschroef te draaien.

1. Als de regeling voltooid is moet u de zegels op de bypass schroefjes weeop hun plaats brengen met zagellak of dergelijk materiaal.

! Bij vloeibaar gas要去 het regelschroefte geheel zich worden geschroefd.
! Aan het einde van deze handelingen moet u het oude etiket van de gasinstelling verrangen met het etiket dat correspondeert met het/Newe gas, verkrijgbaar bij unsere Technische Service Centers.
! Als de gasdruk van het gebruikte gas verschillend (of variabel) is dan hetgeen is voorzien, moet op de toevoerbuis een drukteregelaar worden aangebracht die voldoet aan de geldende landelijkne normen.

TYPEPLAATJE
Elektrische aansluitingen	zie typeplaatje
CE	Dit apparaat voldoet aan de volgende EU Richtlijnen: 73/23/EEG van 19/02/73 (Laagspanning) en waaropvolgende wijzigingen - 89/336/EEG van 03/05/89 (Elektromagnetische Compatibility) en waaropvolgende wijzigingen - 93/68/EEG van 22/07/93 en waaropvolgende wijzigingen. EEG/90/336 van 29/06/90 (Gas) en successievelijke modificaties. 2002/96/EC

Kenmerken van de branders en de straalpijpjes

Table 1 (Voor Belgie)

Gaspit	Doorsnee(mm)	ThermischvermöngkW (p.c.s.*		By-pass1/100(mm)		Straal.1/100(mm)	Bereik*(g/h)		Straal.1/100(mm)	Bereik*(l/h)G20	ThermischvermöngkW (p.c.s.* )Nomin.	Bereik*(l/h)G25
		Nomin.	Gered.				Butane	Propane
Snel (R)	100	3,00	0,70	41	39	86	218	214	116	286	3,00	332
Gered.-Snel (RR)	100	2,60	0,70	41	39	80	189	186	110	248	2,60	288
Extra snel (UR)	100	3,40	0,70	41	39	91	247	243	123	324	3,40	376
Halp Snel (S)	75	1,65	0,40	30	28	64	120	118	96	157	1,65	183
Hulp (A)	55	1,00	0,40	30	28	50	73	71	79	95	1,00	111
Mini WOK (MW)	110	3,50	1,30	-	57	94	254	250	138	333	3,30	365
Spanningvanvoeding	Nominate (mbar)Minimum (mbar)Maximum (mbar)						28-302035	372545		201525		251530

Tabel 1 (Voor Nederland)

Gaspit	Doorsnee (mm)	Thermisch vermogen kW (p.c.s. *)		Straal. 1/100 (mm)	Bereik* (l/h) G 25
		Nominale	Gered.
Snel (R)	100	3,00	0,70	116	332
Gered.-Snel (RR)	100	2,60	0,70	110	288
Extra snel (UR)	100	3,40	0,70	123	376
Half Snel (S)	75	1,65	0,40	96	183
Hulp (A)	55	1,00	0,40	79	111
Mini WOK (MW)	110	3,30	1,30	138	365
Spanning van voeding	Nominale (mbar) Minimum (mbar) Maximum (mbar)				25 20 30

• A 15°C en 1013 mbar-droog gas

P.C.S. Natuurlijk gas G20 = 37,78 MJ/m³

P.C.S. Natuurlijk gas G25 = 32,49 MJ/m³

P.C.S. du Butane = 49,47 MJ/Kg

P.C.S. du Propane = 50,37 MJ/Kg

(1) Allen voor apparaten met veiligheidsmechanisme om gaslekkages te voorkomen

TD 640 IX/HA

TD 640 S IX/HA

TQ 640 S GH/HA

TZ 640 S/HA

TD 641 S IX/HA

TD 631 S IX/HA

TD 750 S IX/HA

TD 751 S GH/HA

TQ 751 S GH/HA

TZ 751 S/HA

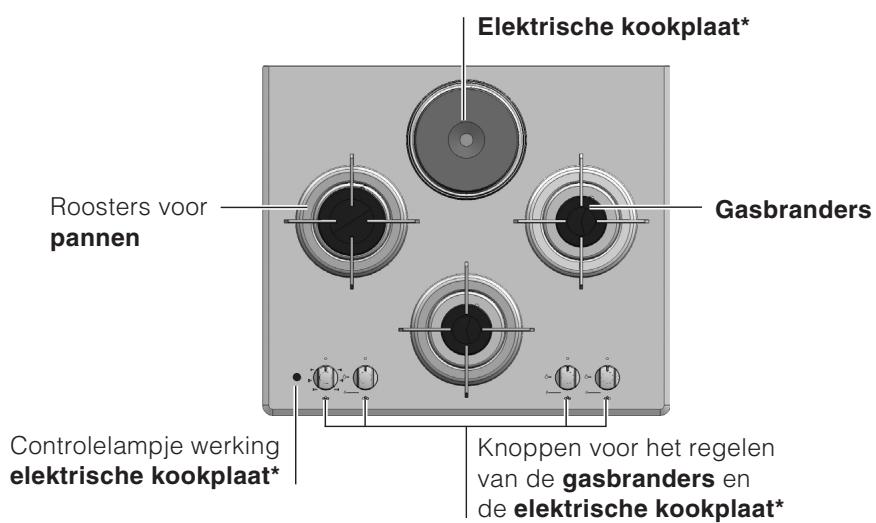

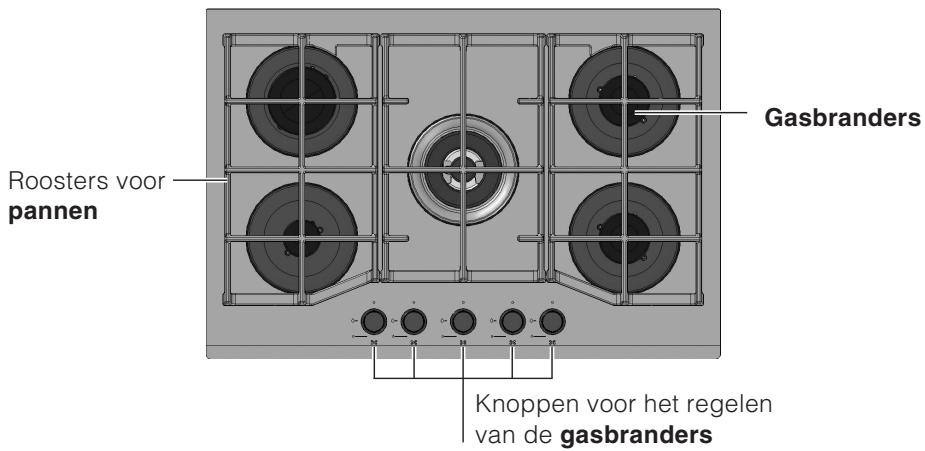

Algemeen aanzlicht

• ELEKTRISCHE PLATEN können verschillende diameters en vermogen hebben: “normaal” of “snel”, dit LASTE type platen herkent u door de aanwezigheid van een rode stip in het midden.
• Controleampje WERKING ELEKTRISCHE PLAAT: gaat aan als de knop Niet op de stand 'uit' staat.

• GASBRANDERS hebben verschillende afmetingen en vermogen. Kies de brander die het best overeenkomt met de diameter van de pan die u wilt gebruiken.

• Knoppen van de GASBRANDERS en van de ELEKTRISCHE KOOKPLAAT* voor het regelen van de vlam of van het vermogen.

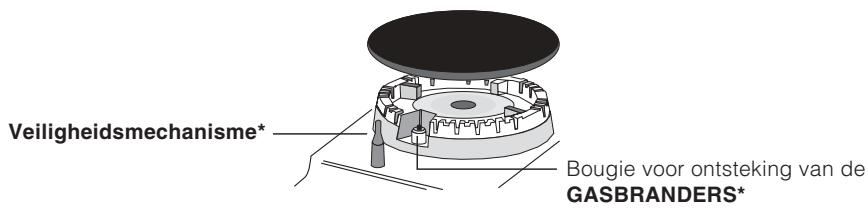

• Bougie voor het ontsteken van de GASBRANDERS*: zorgt voor een automatische ontsteking van de gekozen brander.
• VEILIGHEIDSMECHANISME* zorgt ervoor dat de gastoevoer worden onderbroken als de vlam per ongeluk uitgaat.
  * Slechts op enkele modellen aanwezig.

!Op iedere knop staat aangegeven waar de gasbrander of de elektrische plaat* zich precies bevindt.

Gasbranders

De gekozen brander kan met de betreffende knop als volgt worden geregeld:

Uit

Maximum

Minimum

Voor het aansteken van een van de gasbranders houdt u er een vlammetje bij of een gasaansteker, drukt u de knop in en draait u hem tegen de klok in tot aan de positie van maximum sterkte.

Bij de modellen met veiligheidsmechanisme is hetoodzakelijk de knop voor onceveer 6 seconden ingedrukt te houden totdat het veiligheidsmechanisme dat Bij de modellen met ontsteking: voor het aansteken van de gekozen gasbrander drukt u eerst op het knopje van de ontsteking met het symbol ,ervolgens drukt en draait u de betreffende bedieningsknop gegen de klok in tot aan de positie van maximum sterkte.

Enkele modellen zijn voorzien van ontsteking in de bedieningsknoppen zich; in dit geval is er de ontsteking maar ontbreekt het knopje.

Voor het aansteken van de gekozen gasbrander drukt u de betreffende knop in, u draaith hem gegen de klok in tot aan de positie van maximum sterkte en u houdt hem ingedrukt totdat hij aan gaat.

!Mocht een gasbrander per ongeluk uitgaan, draai dan de knop uit en wacht minstens 1 minuut voordat u hem weeer probeert aan te steken.

Om de brander uit te doen moet u de knop geheel met de klok meedraaien totdat hij Niet meer verder kan (tot aan het symbool “●”).

U kurz de kookplaten regelen door de overeenkomstige knop met de klok mee of gegen de klok in te draaien, op 6 verschillende standen:

Positie	Normale of snelle plaat
0	Uit
1	Minimum sterkte
2 - 5	Middelsterkten
6	Maximum sterkte

Als de knop Niet op uit staat zal het controelampje aangeven dat de kookplaat in werkig is.

* Slechts op enkele modellen aanwezig.

Praktisch advies voor het gebruik van de branders

Voor een optimaal rendement dient u het volgende te onthouden:

• gebruik voor iedere brander de pan die erop past (zie tabel) om te vermijden dat de vlammen er onderuit vandaankommen.
• gebruik alleen pannen met een platte bodem en met een deksel erop.
• draai de knop op het minimum zodiah het kookpunt is bereikt.

Brander	Ø Diameter pan (cm)
Snel(R)	24 – 26
Gereduceerd snel (RR)	24 – 26
Extra snel (UR)	24 – 26
Half snel (S)	16 – 20
Hulpvlam (A)	10 – 14
Mini WOK (MW)	24 – 26

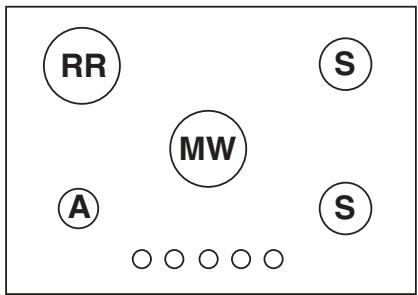

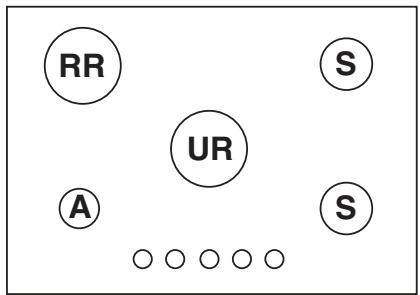

Voor het herkennen van het soort brander verwijzen wij uaar de afbeeldingen in paragraaf "Kenmerken van de branders en straalpijpen".

Praktisch advies voor het gebruik van de elektrische kookplaten

Om warmteverlies en schade aan de kookplaten te vermiijden kut u het Beste pannen gebruiken met een platte bodem en met een diameter die nicht kleiner is dan die van de kookplaat.

Positie	Normale of snelle plaat
0	Uit
1	Groenten en vis
2	Aardappelen (gestoomd), soep, capucijners, bonen
3	Doorkoken van grote hoevelheeden, minestroni enz.
4	Braden (medium)
5	Braden (hard)
6	Bruin bakken of snel aan de kook brengen

!Vór het eerste gelebruik要去en de kookplaten onceveer 4 minuten lang op de maximale stand worden gezet, zonder pannen erop teplaatsen. Gedurende deze beginfase worden de beschermlaag hard en bereikt hij zijn maximale weirstand.

! Dit apparaat is ontworpen en vervaardigd volgens de geldende internationale verilgheidsvoorschriften. Deze aanwijzingen zijn geschreven voor uw verilgheid en u dient ze derhalve goed door te nemen.

Algemene veiligheidsmaatregelen

• Dit is een inbouwapparaat van klasse 3.
  Gasfornuizen haben voor een goede werkig behoefte aan een regelmatige luchtverversing. ControllerDat bij het installereren aan de vereisten worden voldaan beschreiben in de paragraaf "Plaatsing".
• Deze instructies gelden alleen voor de landen wiens symbolen in de gebruiksaanwijzing en op het typeplaatje staan.
• Dit apparaat is vervaardigd voor Niet-professioneel gebruik binnenshuis.
• Het apparaat dient Niet buitenshuis te worden geplaatst, ook Niet in overdekte toestand. Het is erg gevaarlijk als het in aanraking komt met regen of onweer.
• Het apparaat dient om gerechten te koken. Het mag uitsluitend door volwassenen worden gebruikt en alleen volgens de instructies die beschreiben staan in deze handleiding.
• Voorkom dat elektrische snoeren van anderekleine keukenapparaten op warme delen van de kookplaat terechtkomen.
• Laat de ventilatieopengingen en warmteafvoer vrij.
• Controller altijd dat de knappen in de stand “●”/ “O” staan als de oven Niet worden gebruikt.
• Haal de stekker nooituit het stopcontact door aan het snoer te trekken maar door de stekker zelf beet te pakken.
  Maak de oven nicht schoon of voer geen onderhouduit als de stekker nog in het stopcontact zit.

• Als de oven defect is, mag u nooit aan het interne systeme sleutelen om een reparatie proberen uit te voeren. Neem contact op met de Technische Dienst (zie Service).

• Richt de handvaten van de paffen.altijd maar de binnenNZijde van de kookplaat zodat u er Niet per ongeluk tegenaan stoot.

• Doe het glazen deksel (waar aanwezig) Niet omlaag als de gasbranders nog warm+zijn.
• Gebruik geen instabiele of verrormde pannen.

Afvalverwijdering

• Verwijdering van het verpakkingsmaterial: houd u aan deplaatselijke normen, zodat het verpakkingsmaterial hergebruikt kan worden.
• De Europese Richtlijn 2002/96/EC over Vernietiging van Electrische en Electronische Apparatuur (WEEE), vereist dat oude huishoudelijkke electrische apparaten Niet mogen vernietigd via de normale ongesorteerde afvalstroom. Oude apparaten要去 apart worden ingezameld om zo het hergebruik van de gebruikte materialen te optimaliseren en de negatieve invloed op de gezondheid en het milieu te reduceren. Het symbol op het product van de "afvalcontainer met een kruis erdoor" herinnert u aan uw verplichting, dat wanner u het apparaat vernietigt, het apparaat apart要去 worden ingezameld.

Consumenmenogen hun apparaat waar publieke afvalstortplaatsen brengen of, als de nationale wetgeving dit toestaat, maar de handelaar brengen als er een soortgelijk zichw product wordt gekocht. Alle fabrikanten van groe huishoudelijkte apparaten zichn aktief bezig met het creeren van systemen om het inzamelen en de verwijdering van oude producten te regelen.

De elektrische stroom afsluiten

Sluit altijd eerst de stroom af voordat u tot enige handeling overgaat.

Schoonmaken van het apparatus

! Vermijd het gebruik van schuurmiddelen of bijtende middelen, zoals vlekkenmiddelen en roestverwijderende producten, schoonmaakmiddelen in poedervorm of schuursponzen: deze können het oppervlak onherstelbaar krassen.
! Gebruik nooit stoom- of hogedrukreinigers voor het reinigen van het apparaat.
- Voor normal aannderhoud moet u de kookplaat met een vochtige spons reinigen en afdrogen met keukenpapier.
- De vlamverspreiders要去en regelmatig in een warm sopje worden gewassen zodate eventuele etensresten makkelijker können worden verwijderd.
- Bij kookplaten die+zijn voorzien van een automatische ontsteking moet het uiteinde van de elektronische ontstekingselementen regelmatig worden gereinigd en moet u controleren dat de gaatjes van de vlamverspreiders nicht verstocht zich.
- De elektrische kookplaten要去en worden schoongemaakt met een vochtige doek en met een beetje olie worden ingesmeerd als ze nog lauw zijn.
- Roestvrij staal kan vlekken gaan vertonen als er voor langereijd kalkhoudend water of agressieve schoonmaakmiddelen (fosforhoudend) op hebben gelegen. Spoel en droog het dus na het schoonmaken goed af. Droog watervlekken.altijd gelijk af.

Onderhoud gaskranen

Met verloop vanijd kan een kraan stroef worden of vast blijven zitten; in dat geval is hetoodzakelijk hem te verrangen.

! Dit moet worden uitgevoerd door een door de fabrikant bevoegde installereur.

Het kan gebeuren dat het kookvlak Niet (afdoende) functioneert. Voordat u de servicedienst belt dient u te controleren of u het euvel zich kunt oplossen. Verifieer om te beginnen of er een correcte stroom- en gastroevoer is, en in het bijzonder of de hoofdgasleiding open staat.

Storingen

De vlam blijft Niet aan in de UITvoeringen met veiligheidsmechanisme.

De brander blijft nicht aan als hij op minimum staat.

De paffen zijn wankel.

Mogelijk oorzaken / Oplossing

• De openings van de vlamverspreiders Niet verstocht়n.
• Alle onderdelen van de brander goed in elkaar zitten.
• Het nicht tocht dicht bij het kookvlak.

U de knop goed heeft ingedrukt.
- U de knop lang genoeg heeft ingedrukt voor het activeren van het veiligheidsmechanisme.
- De gaten van de vlamverspreiders zichblij het veiligheidsmechanisme Niet verstoptহn.

• De gaten van de vlamverspreiders Niet verstocht়n.
• Het nicht tocht dicht bij het kookvlak.

• De minimum stand nicht goed is ingesteld.

• De bodem van de pan helemaal plat is.

• De pan in het midden van de brander of de kookplaat staat.
• De roosters Niet zich verwisseld.

Als ondanks al deze controles het kookvlak Niet functioneert en de storing blijft bestaan要去 u contact opnemen met de Technische Dienst. Dit dient u door te gehen:

• het model oven (Mod.)
• het serienummer (S/N)

Deze informatatie bevindt zich op het typeplaatje op het apparatusen/of op de verpakking.

! Wend u nooit tot een Niet-erkende installmenter en weiger alttid het monteren van Niet-originele onderdelen.

Italiano, 1

English, 12

Français, 22

Nederlands, 34

Espanol, 46

TD 640 IX/HA

TD 631 S IX/HA

TD 640 S IX/HA

TD 641 S IX/HA

TD 750 S IX/HA

TD 751 S GH/HA

TQ 640 S GH/HA

TQ 751 S GH/HA

TZ 640 S /HA

TZ 751 S /HA

Sumario

Instalación, 47-51

Colocacion

Conexión electrica

Conexión gas

Placa de caracteristicas
