GEBRUIKSAANWIJZING KDW 6031 B BI Koenic

Veiligheidsinstructies

• Dit apparaat kan onder toezicht en na uitleg over het veilige gebruik van het apparaat, en nadat zijn zich bewust zijn van de mogelijke gevaren, worden bediend door kinderen ouder dan 8 jaar.
• Kinderen mogen niet met het product spelen.
• Reiniging en onderhoud dienen niet uitsluitend uitgevoerd te worden door kinderen ouder dan 8 jaar en onder toezicht.
• Dit product is ontworpen voor het wassen van maximaal 14 plaatsinstellingen.
• De deur mag niet in de geopende stand worden achtergelaten, omdat dit een struikelgevaar kan zijn.
• Volg de instructies op voor het vullen van de vaatwasser.

Waarschuwing! Messen en andere artikelen met scherpe punten moeten met de punt naar beneden of liggend in de korf worden geladen.

Nederlands

Veiligheidsinstructies

• Het product is ontworpen voor de bereiding van normale hoeveelheden thuis of in huishoudelijke niet-commerciële omgevingen zoals personeelskeukens in winkels, kantoren, boeren- en kleine bedrijven of door gasten bij een bed&brakfast, kleine hotels en soortgelijke verblijfsomgevingen.
• De vaatwasser heeft ventilatieopeningen in de onderkant. Deze openingen mogen niet worden belemmerd door een tapijt.
• Een beschadigde stroomkabel dient uitsluitend te worden vervangen door bevoegde onderhoudsinstanties om gevaar te voorkomen.
• Volg de aanwijzingen in het hoofdstuk Reiniging en zorg.

Veiligheidsinstructies

• Lees deze gebruikershandleiding voor het eerste gebruik aandachtig door en geef het met het product door. Neem de waarschuwingen die op het product en in deze gebruikershandleiding staan vermeld, in acht. De waarschuwingen bevatten belangrijke informatie voor uw veiligheid en voor het gebruik en onderhoud van het apparaat.
• Gebruik het product uitsluitend voor het beoogde gebruik en met de aangeraden accessoires en onderdelen. Oneigenlijk gebruik of een verkeerde bediening kan leiden tot risico's op gevaar.
• Laat het apparaat nooit zonder toezicht als het is ingeschakeld.
• Probeer onder geen beding om het product (bijv. bij schade aan de stroomkabel, als het product is gevallen, enz.) zelf te repareren. Voor onderhoud en reparaties dient u contact op te nemen met een geautoriseerde servicedienst.
• De netspanning dient overeen te komen met de informatie die staat vermeld op het kenplaatje van het apparaat.
• Vermijd schade aan de stroomkabel door knikken of contact met scherpe hoeken.
• Houd dit apparaat, met inbegrip van de stroomkabel en de stekker, uit de buurt van alle hittebronnen, zoals bijvoorbeeld ovens, kookplaten en andere hitteproducerende apparaten/voorwerpen.
• Verwijder de stroomkabel uit het stopcontact door aan de stekker te trekken. Niet aan het snoer trekken.
• Koppel het apparaat los van het voedingsnet als het apparaat niet in gebruik is of als er sprake is van storingen en alvorens accessoires te verbinden of te verwijderen en voor elke reinigingshandeling.

• Gebruik dit apparaat uitsluitend op droge plaatsen en binnen, niet geschikt voor gebruik buiten.

• Dit product is niet geschikt voor commercieel gebruik. Het is alleen ontworpen voor huishoudelijk gebruik.

• Volg de meegeleverde instructies op voor de installatie.
• Dit product wordt aangesloten op de hoofdwaterleiding. Let op de minimale en maximale toegestane inlaatdruk van het water, zie het hoofdstuk Technische gegevens. Let op alle instructies over de installatie van de afneembare slangsets en gebruik nieuwe slangsets voor de installatie. Gebruik geen oude slangsets opnieuw.
• Belangrijk! Controleer voor gebruik of het product in een bruikbare staat verkeert. Het product mag niet worden gebruikt als het tekenen van schade vertoont of als het vermoeden bestaat dat het defect is.

Nederlands

Gefeliciteerd!!

Bedankt voor uw aankoop van een KOENIC product. Lees het zorgvuldig en bewaar het voor toekomstig gebruik.

Beoogd gebruik

Dit product is uitsluitend bedoeld voor het reinigen van bestek en vaat dat vaatwasserbestendig of geschikt voor vaatwassers is. Elk ander gebruik kan tot schade aan het product of tot letsel leiden. Dit product is ontworpen voor huishoudelijk gebruik en is niet voor commercieel gebruik bestemd. Imtron GmbH aanvaardt geen aansprakelijkheid voor schade aan het product, schade aan eigendommen of lichamelijk letsel als gevolg van onzorgvuldig of oneigenlijk gebruik van het product, of gebruik van het product die niet voldoet aan het doel opgegeven door de fabrikant.

Voor het eerste gebruik

Verwijder het apparaat en de accessoires voorzichtig uit de verpakking. Het is aangeraden om de originele verpakking te bewaren voor opslag. Als u de originele verpakking wenst weg te gooien, dient u dit in overeenkomst met de wettelijke bepalingen te doen. Voor vragen over de correcte wijze van afvalverwerking, kunt u contact opnemen met uw lokale afvalverwerkingscentrum.

Controleer de inhoud van de verpakking op compleetheid en schade. Indien de inhoud incompleet of beschadigd is, dient u direct contact op te nemen met uw lokale verkooppunt.

Raadpleeg het hoofdstuk Reiniging en zorg nadat u de verpakking heeft verwijderd.

Garantie en reserveonderdelen

De garantietijd van het product en de geldende garantievoorwaarden staan vermeld op de garantiekaart die bij het product geleverd is. De reserveonderdelen, die in de desbetreffende Ecodesign richtlijn worden vermeld, kunnen worden verkregen door contact op te nemen met de klantenservice voor een periode van respectievelijk 7 jaar of 10 jaar.

106

Inhoud

1 x Vaatwasser

1 x Handleiding

1 x Garantie kaart

Besturingselement en onderdelen

A Bedieningspaneel

A1 Aan/uit-schakelaar
A2 Uitgestelde startknop
A3 Knop voor het selecteren van de spoelzone
A4 Knop voor automatische deuropening
A5 Knoppen voor programmakeuze
A6 Display
A7 Display voor glansspoelmiddel
A8 Display voor ontharder (zout)
A9 Turbo-functieknop
A10 Knop voor intensief spoelen
A11 Extra droog-knop
A12 Start/pauze-knop

B Handvat

C Deur

D Besteklade

E Bovenste vaatkorf met sproeiarm

F Onderste vaatkorf

G Vulcompartiment

Wasmiddel, tablet/poeder-reservoir

G1 Afdekking
G2 Compartiment voor de hoofdwas
G3 Vergrendeling
G4 Compartiment voor de voorwas

Glansmiddelreservoir

G5 Vulopening met MAX-markering

G6 Deksel glansmiddelreservoir

H Binnenin

H1 Zoutreservoir

H2 Wateruitloop met filterset

H3 Onder sproeiarm

Achterzijde

Netsnoer met stekker

J Afvalwaterslang (voorgemonteerd)

K Slang voor toevoer van water (voorgemonteerd)

Accessoires

Trechter (niet getoond)

Installatieset (niet afgebeeld)

Installatie

Opmerking:

Bij het aansluiten op drinkwater moet u erop letten dat u het apparaat aansluit met een veiligheidsvoorziening tegen drinkwaterverontreiniging door terugstroming (overeenkomstig DIN EN 1717). Wij adviseren u om de installatie, inclusief de watertoevoer en elektrische aansluitingen, en reparaties door een gekwalificeerde monteur uit te laten voeren.

Fig. 1 De vaatwasser dient geïnstalleerd te worden in de nabijheid van een watervoorziening, een afvoer en elektrische aansluiting.

Opgelet

Na het uitpakken opent u de deur en verwijdert u alle transport bescherming uit de korven en sproeiarmen. Zorg dat de sproeiarmen vrij kunnen draaien.

Opmerking:

Controleer het meegeleverde montagemateriaal, beugels, schroeven en klittenband voor het bevestigen van de sierplaat (zie het hoofdstuk Het meubelfront installeren), etc.

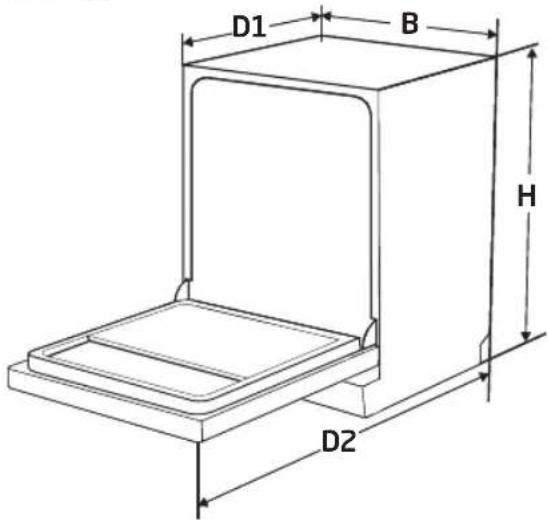

① Let op de installatie afmetingen.

• Een plaats dichtbij een gootsteen wordt aanbevolen zodat de vaatwasser makkelijker aangesloten kan worden op het water en de afvoer.
• Achterop één of beide zij kastjes, dienen uitsparingen van 80 x 100 mm gemaakt te worden voor water, afvoer en elektrische aansluiting (A).

② Als de vaatwasser in een hoek wordt geïnstalleerd dient er een minimale afstand van 50 mm tussen de geopende deur en de omringende kasten aangehouden te worden.

3 Noteer de afmetingen, openingen en uitsnijdingen van het sierpaneel.

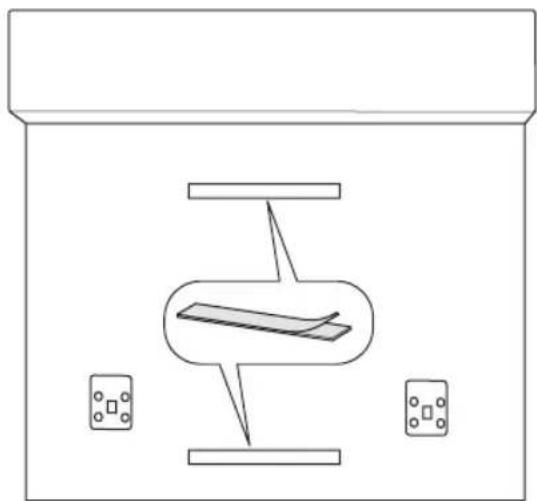

4 Haal de meegeleverde klittenbandstrips van elkaar en verwijder de beschermende strips. Plak de 4 klittenbandstrips in de uitsparingen van de deur en het sierpaneel. Stel het sierpaneel en bevestig dit aan de deur van de vaatwasser.

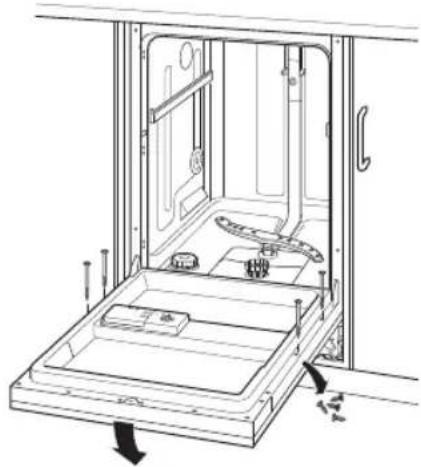

⑤ Verwijder de 4 onderste schroeven.

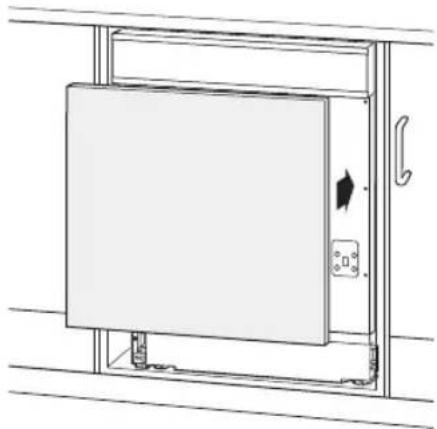

6 Schroef de 4 meegeleverde lange schroeven door de deur en maak het sierpaneel vast.

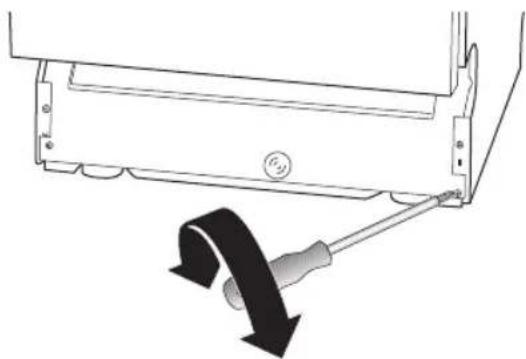

⑦ De veren van de deur van de vaatwasser zijn juist afgesteld in de fabriek.

- Na het plaatsen van het sierpaneel kan het zijn dat de veren opnieuw moeten worden afgesteld.

- Draai de stelschroeven aan beide kanten om de kracht van de veren te verhogen/verlagen. Zie de afbeelding naast de schroeven.

- De veren zijn juist afgesteld wanneer de volledig geopende deur horizontaal blijft staan en volledig omhoog bewogen kan worden door er zachtjes aan te trekken.

8 Bevestig de condensstrip onder het werkblad. Zorg dat deze aansluit bij de voorkant van het aanrecht.
9 De vaatwasser moet op de afvoer worden aangesloten.

1. De slang is al op de afvalwateraansluiting aangesloten. Snij de binder los en wikkel de slang af.

2. Sluit het uiteinde aan op een afvoerpijp (optie A of B). Let op de max. hoogte van het uiteinde van de slang.

Opmerking:

Een geschikte slanghouder is als optionele accessoire te verkrijgen.

10 Sluit de wateraansluiting met behulp van de voorgemonteerd slang aan op de waterleiding (3/4 inch) en zorg ervoor dat deze stevig is aangedraaid.

Het is mogelijk om de vaatwasser aan te sluiten aan een warmwateraanvoer. Indien u dit doet, zorg er dan voor dat de maximumtemperauur de 60°C niet overschrijdt. Hogere temperatuur kan de reiniging beïnvloeden.

Nederlands

Opmerking:

Als de waterleidingen nieuw zijn of voor een langere tijd niet zijn gebruikt, laat het water lopen om er voor te zorgen dat het water helder en zuiver is. Als deze voorzorgsmaatregel niet wordt genomen, bestaat het risico dat de waterinlaat geblokkeerd en het toestel beschadigd raakt.

11 Steek de stekker in het stopcontact.
12 De vaatwasser dient geplaatst te worden in de installatiepositie zodat hij absoluut waterpas staat.

• De achterste pootjes kunnen versteld worden in hoogte door aan de middelste Phillips schroef te draaien (Pos. A). Zie de afbeelding naast de schroef (OMHOOG: de achterkant gaat omhoog, OMLAAG: de achterkant gaat omlaag).
• De voorste pootjes kunnen handmatig versteld worden door ze te draaien.
• Controleer de horizontale stand met een waterpas op horizontale en verticale oppervlakken in het interieur van de vaatwasser en de deur.

13 Zet de vaatwasser op de uiteindelijke plaats.

14 De Vaatwasser dient vastgezet te worden met schroeven in de montage positie.

I. Houten aanrecht: Plaats de montagebeugel bovenop de uitsnedes. Schroef nu de montagebeugel aan de onderkant aan het aanrecht vast.

II. Natuurstenen aanrecht: Verwijder de kunststof kap van de zijkanten van de vaatwasser (deur open). Bevestig de vaatwasser met de schroeven door de openingen van de kastjes links en rechts van de vaatwasser.

Opmerking:

Controleer voordat u het product voor de eerste keer gebruikt of alle wateraansluitingen van het product correct zijn afgedicht en zowel op het apparaat als op het waterleidingnet zijn aangesloten. Controleer alle aansluitingen regelmatig om mogelijke lekkage te voorkomen.

Voorbereiding

Het zoutreservoir vullen

Fig. 2 Afhankelijk van de hardheid van uw leidingwater (hardheidsgraad) gebruik extra zout (waterontharder). Volg altijd de instructies van het zout op.

• Verwijder de mand en schroef vervolgens de dop van het zoutreservoir eraf.
• Vul vóór de eerste vaatwas 1,5 liter water in het zoutreservoir van uw machine.
• Vul het zoutreservoir met de maximale hoeveelheid water tot aan de bovenrand. Het is normaal als er een kleine hoeveelheid water uit het zoutreservoir loopt.
• Na het vullen van het reservoir, schroef de dop stevig linksom terug.
• Direct na het vullen van het zout in het zoutreservoir moet een wasprogramma gestart worden (we stellen het snelprogramma voor). Anders kan het filtersysteem, de pomp of andere belangrijke onderdelen van de machine door het zoute water beschadigd raken, waardoor de garantie komt te vervallen.

Opmerking:

Afhankelijk van hoe goed het zout oplost, kan het controlelampje voor het zout nog steeds branden, zelfs als het zoutreservoir is gevuld.

Waarschuwing

• Gebruik alleen zout speciaal ontwikkeld voor het gebruik in vaatwassers! Elke andere soort zout die niet specifiek ontwikkeld is voor gebruik in een vaatwasser, vooral tafelzout, zal de waterwasser beschadigen. In het geval van schade veroorzaakt door het gebruik van ongeschikt zout, geeft de fabrikant geen garantie en is niet aansprakelijk voor de veroorzaakte schade.
• Als er zout gemorst is, moet een snelprogramma worden gedraaid om het overtollige zout te verwijderen.
• Vul uitsluitend met zout net vóór het starten van één van de volledige wasprogramma's. Hierdoor wordt voorkomen dat zoutresten of zout water, die gemorst kunnen zijn, voor een langere tijdsperiode op het oppervlak van de machine achterblijven, wat tot corrosie kan leiden.
• Het zoutreservoir mag alleen worden bijgevuld als het controlelampje voor het zout in het bedieningspaneel gaat branden.

Instellen zoutverbruik

Fig. 3 De instelmodus activeren: schakel de afwasmachine in met de aan/uit-schakelaar en houd binnen 60 seconden de 30 min -knop ca. 5 seconden ingedrukt. Het apparaat gaat over naar de instelmodus die wordt aangegeven door het knipperende indicatielampje van S

Het zoutverbruik instellen: druk op de 30 min -knop om de juiste instelling te selecteren op basis van uw lokale omgeving.

De instelling wordt op het display weergegeven. Raadpleeg de volgende tabel voor de juiste instelling.

Waterhardheidsgraad		Instelling
^^1)	mmol/ I^2)
0-5 0-0,9	4 H1
6-11 1,0-2,0	H2
12-17 2,1-3,0	H3*
18-22 3,1-4,0	H4
23-34 4,1-6,0	H5
35-55 6,1-9,8	H6

Het product zal automatisch de instelmodus 5 seconden na de laatste instelling/bediening verlaten.

Opmerking:

1) Duitse hardheidsgraad van het water
^2) millimol, internationale eenheid voor waterhardheid
*) fabrieksinstelling

Neem contact op met uw waterleidingbedrijf voor informatie over de hardheid van het water.

Nederlands

Vaatwasmiddel toevoegen

Fig. 4 De dispenser moet vóór het begin van elke wasprogramma opnieuw worden gevuld.

Volg de instructies bij het vaatwasmiddel voor de juiste hoeveelheid.

• Druk de ontgrendeling opzij en open de deur.
• Voeg altijd het vaatwasmiddel vlak voor het starten van de vaatwasmachine toe, anders kan het vochtig worden en zal het niet goed oplossen.
• Als de vaat erg vuil is, plaatst u een extra dosis vaatwasmiddel in het voorwasmiddelvak. Dit voorwasmiddel zal tijdens de voorwasgang worden gebruikt.
  a) Wasmiddelvak voor de hoofdwas. b) Wasmiddelvak voor de voorwasgang.
• Sluit het deksel en druk totdat deze vastklikt.

Let op het verschil van beide vakken:

Opmerking:

Gebruik alleen vaatwasmiddel speciaal gemaakt voor gebruik in vaatwassers. Houd uw vaatwasmiddel fris en droog.

Het glansmiddelreservoir vullen

Fig. 5 Uw vaatwasser is ontwikkeld om glansmiddel te gebruiken dat vrijkomt tijdens de laatste spoeling om te voorkomen dat waterdruppels op de vaat worden gevormd.

• Druk op het klepje, klap het deksel omhoog en giet het glansmiddel erin tot aan de MAX-markering. Het volume van het glansmiddelreservoir is ongeveer 110 ml.
• Klap het deksel weer naar beneden en sluit het zodat het dichtklikt.

Opmerking:

Vul nooit het glansmiddelreservoir met andere middelen (bijv. vaatwasserreinigings-middel, vloeibaar vaatwasmiddel). Dit zal het apparaat beschadigen.

• Het glansmiddel wordt automatisch tijdens de laatste spoeling gedoseerd, zodat grondig spoelen, en vlekke- en streeploos drogen gegarandeerd wordt.
• Als het glansmiddelreservoir leeg is zal het indicatielampje van het glansmiddel oplichten.

Nederlands

De dosering van het glansspoelmiddel instellen

De dosering kan in 5 standen worden ingesteld. De standaard stand is 3. Deze instelling wordt aanbevolen.

1. Sluit de deur en schakel het apparaat in met de aan/uit-schakelaar.
2. Houd binnen 60 seconden nadat u het apparaat heeft ingeschakeld de 30 min-knop 5 seconden ingedrukt en druk vervolgens op de uitgestelde startknop om de instelmodus te openen. Het symbool van de glansspoelmiddelindicator knippert.
3. Druk nogmaals op de 30 min -knop om de juiste instelling te selecteren op basis van uw gebruiksgewoonten. De instelling verandert in de volgende volgorde: d3->d4->d5->d1->d2->d3. Hoe hoger de stand, hoe meer glansspoelmiddel er wordt gebruikt.
4. De instelmodus eindigt automatisch 5 seconden na de laatste instelling.

Opmerking:

• Stel een hoger niveau in als er vlekken achterblijven op de borden.
• Stel een lager niveau in als er een sluier of strepen achterblijven op de borden.

De vaatwasser mand vullen

• Reinig uitsluitend borden en bestek die vaatwasserbestendig en geschikt voor vaatwassers zijn. Volg de instructies van de fabrikanten.

• Schraap eventuele grote hoeveelheden etensresten eraf. Week aangebakken etensresten in de pannen in. Het is niet nodig om de vaat aft e spoelen onder stromend water.

• Plaats artikelen op de volgende manier in de vaatwasser:

• Artikelen zoals kopjes, glazen, potten/pannen, enz. naar beneden gericht.
• Gebogen artikelen of met uitsparingen moeten schuin worden geladen zodat het water kan weglopen.
• Al het bestek wordt veilig gestapeld en kan niet omvallen.
• Al het bestek wordt zodanig geplaatst zodat de sproeiarmen tijdens het wassen vrij kunnen draaien.
• Zet kleine vaat, bijv. lichte en delicate spullen zoals schotels, kopjes, glazen, dessertschaaltjes etc. in de bovenste korf.
• Zet grote en zware vaat, zoals borden, schalen, pannen, kommen etc. in de onderste korf.

Opmerking:

Zeer kleine artikelen mogen niet in de vaatwasser worden gewassen omdat ze gemakkelijk uit de korf kunnen vallen.

Waarschuwing

• Langbladige messen opgeborgen in een verticale positie zijn een potentieel gevaar.
• Laat geen artikelen door de bodem uitsteken.
• Laad altijd scherpe artikelen met de scherpe punt naar beneden!
• Laad uw vaatwasser niet te vol omdat dit het resultaat zal beïnvloeden.

Nederlands

Aanpassen van de bovenste korf

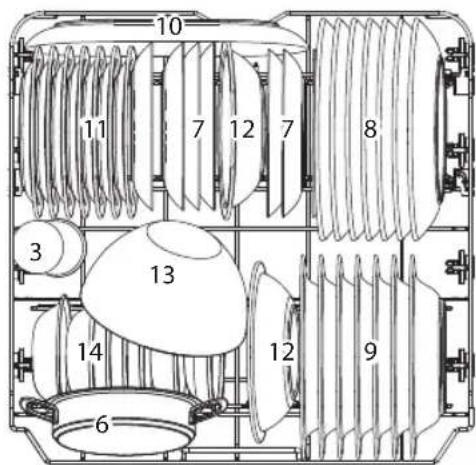

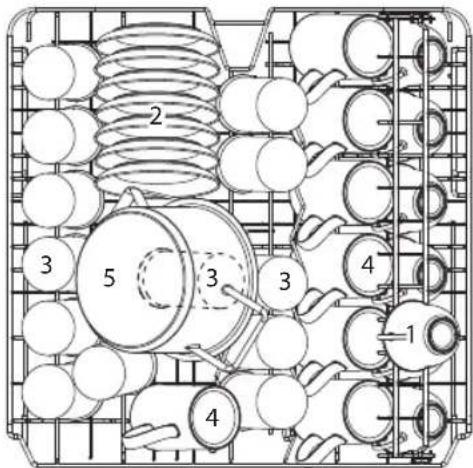

Fig. 6a Om meer ruimte te creëren in de bovenste of onderste korf, bijv. voor grotere stukken kookgerei, kunt u de korf in 2 standen zetten. Trek aan de bovenste korf om deze omhoog te verplaatsen. Druk de handgrepen aan beide zijden in om de korf omlaag te bewegen. Let op het algemene plan voor het plaatsen van borden en bestek in de mand..

10 11 7 12 7 8 3 13 14 12 9 6

Fig. 6b Extra steunen kunnen omhoog geklapt worden in de onderste korf (I).

Extra rekjes kunnen omlaag gebracht worden in de bovenste korf (II).

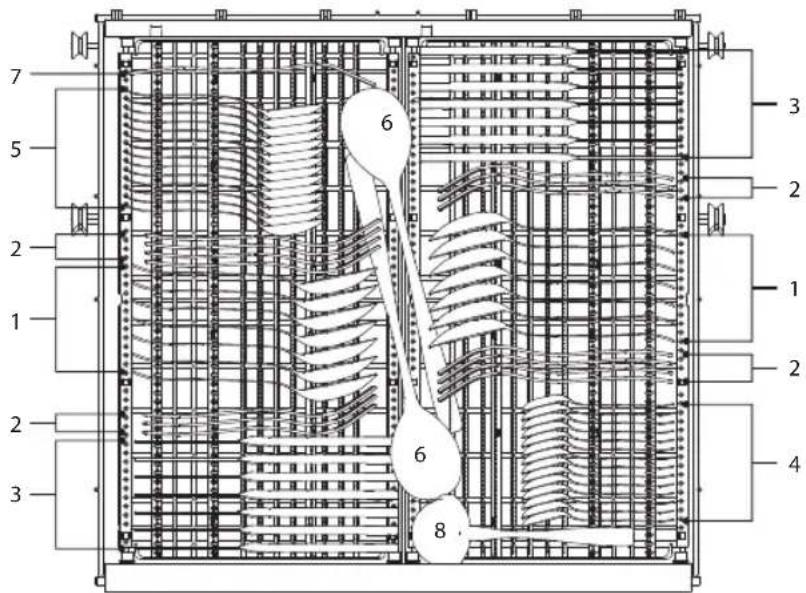

Fig. 7a Let op het algemene plan voor het plaatsen van bestek in de bestekmand. Zie onderstaande tabel voor mogelijke benamingen.

7 5 2 1 2 3 6 6 8 3 2 1 2 4

1 Soeplepels	2 Vorken	3 Messen	4 Theelepels
5 Dessertlepels	6 Opscheplepels	7 Opdienvorken	8 Soeplepel

Fig. 7b De bestekbak is modulair opgebouwd en kan aangepast worden aan uw wensen.

1. positie standaard, links vlak, rechts hellend
   II. beide helften plat, rechter helft groter
   III. links plat, rechts open, rechter helft boven de linker helft
   IV. links plat, rechts open, rechter helft verwijderd

Nederlands

Gebruik

Afwassen

Fig. 8 Volg de volgende stappen om het spoelproces te starten:

1. Bereid de afwasmachine voor en ruim het rek in.
2. Voeg afwasmiddel of glansspoelmiddel toe. Zorg ervoor dat de waterkraan/watertoevoer open staat, dat de stekker in het stopcontact zit en dat de deur goed gesloten is.
3. Druk op de aan/uit-schakelaar om de afwasmachine in te schakelen.
4. Kies uw programma, zie hoofdstuk Programmatabel.

Opmerking:

• Als er slechts één rek wordt gebruikt, kunt u de niet gebruikte spoelzone uitschakelen. Druk op de keuzeknop voor de spoelzone om de gewenste spoelzone te selecteren. Let op de indicatielampjes of .
• Als u automatische deuropening heeft geselecteerd, wordt het natuurlijke droogproces verbeterd. Na het spoelprogramma gaat de deur automatisch open en kunnen stoom en vocht ontsnappen. Het bijbehorende indicatielampje gaat branden. Deze functie is standaard (behalve 30 min) beschikbaar voor alle programma's en kan worden uitgeschakeld door op de bijbehorende knop te drukken.

Turbo-functie

Selecteer de turbofunctie, naar behoefte, om de looptijd van het programma te verkorten (kan niet worden geselecteerd met Auto en 30 min).

Extra droogfunctie

Selecteer desgewenst de extra droogfunctie als u na het afwassen, de afwas extra droog wilt hebben (kan niet worden geselecteerd met Auto en 30 min).

Intensief spoelen

Selecteer de intensieve spoelfunctie naar behoefte om zeer vuile en moeilijk schoon te maken afwas te doen (kan niet worden geselecteerd voor Auto en 30 min).

1. Druk op de knop ▶Druk nogmaals op de knop ▶m het programma te stoppen.

Uitgestelde startfunctie

Om het spoelproces op een later tijdstip te starten, druk op de timer-knop Druk meerdere keren op de timer-knop om de uren in te stellen waarmee de start moet worden uitgesteld. Een uitgestelde start van 1-24 uur (stappen van 1 uur) kan worden ingesteld. Druk vervolgens op de Start/Pauze-knop De afwasmachine start het spoelproces als de vooraf ingestelde tijd is verstreken.

Als het spoelproces is voltooid, klinkt de zoemer van de afwasmachine gedurende 8 seconden en stopt dan.

• Schakel het apparaat uit met de aan/uit-knop en sluit de watertoevoer af.
• Open indien nodig de deur van de afwasmachine.

Waarschuwing

Het is gevaarlijk om de deur te openen tijdens het spoelproces, omdat het hete water u kan verbranden.

• Wacht een paar minuten voordat u de afwasmachine uitruimt om te voorkomen dat u het serviesgoed en keukengerei aanraakt terwijl deze nog heet zijn. Ze zullen ook beter in het apparaat drogen.
• De afwasmachine uitruimen.

Het spoelprogramma wijzigen

U kunt het spoelprogramma wijzigen als de afwasmachine nog maar kort draait. Anders is het wasmiddel mogelijk al vrijgekomen en heeft het apparaat het waswater mogelijk al afgevoerd.

• Druk op de knop ▷, en het apparaat schakelt over naar de stand-bymodus.
• Houd een willekeurige programmaknop langer dan 3 seconden ingedrukt om het spoelproces te annuleren. Wijzig het programma door op de gewenste programmaknop te drukken.

- Druk nogmaals op de knop door te gaan met het spoelproces.

Opmerking:

Als u de deur opent tijdens het spoelproces, pauzeert het apparaat. Na het sluiten van de deur gaat het apparaat na 10 seconden met het spoelproces verder.

Het spoelproces pauzeren

Als u serviesgoed bent vergeten, kunt u het programma pauzeren en toevoegen, maar zorg ervoor dat het wasmiddelbakje nog niet is geopend.

1. Druk op de knop ▷om de afwasmachine te pauzeren.
2. Nadat de sproeiarmen tot stilstand zijn gekomen, kunt u de deur openen.
3. Extra serviesgoed toevoegen.
4. Druk op de knop door te gaan met het spoelproces.

Aanbevelingen voor het soort wasmiddel

Houd rekening met onderstaande opmerkingen om het reinigingsresultaat te verbeteren en tegelijkertijd het energieverbruik en de impact op het milieu te verminderen:

• Doseer het wasmiddel, zout op basis van de aanbevelingen/ vereisten van de leverancier, rekening houdend met de hoeveelheid afwas en mate van verontreiniging van de afwas.
• Meng geen verschillende wasmiddelen en/of zouten met elkaar.
• Gebruik geen reinigingsmiddelen die oplosmiddelen of andere bijtende stoffen bevatten.
• Vermijd overdosering van het reinigingsmiddel.

Waarschuwing

Verkeerde dosering van wasmiddelen, zouten of andere toevoegingsmiddelen kan het product beschadigen.

Automatische deuropeningsfunctie

• De automatische deuropeningsfunctie kan worden uitgeschakeld als de afwasmachine nog niet is gestart.
• Druk op de knop om dit te doen.

Nederlands

Fig. 9 Programmatabel

De onderstaande tabel laat zien welke programma's het beste zijn voor de hoeveelheid voedselresten op de vaat en hoeveel afwasmiddel er nodig is. Het toont ook verschillende informatie over de programma's.

Programma	Informatie en doel	Beschrijving van het programma	Voor-/hoofdwas-middel	Duur (min)	Energie-verbruik (KWh)	Waterver-bruik (L)	Spoel-middel
Auto-matisch	Voor normaal tot zwaar vervuilde ladingen	Voorwas 45°C Afwas 55-65°C Spoelen Spoelen Spoelen 55-65°C Drogen	4/18 g	150	0,930-1,470	10,3-16,9	★
			1 of 2 stuks
Intensief	Voor zeer zwaar vervuild serviesgoed en normaal vervuilde potten, pannen, borden enz. met opgedroogd vuil.	Voorwas Afwas 60°C Spoelen Spoelen 65-72°C Drogen	4/18 g	175	1,275-1,385	13,9	★
			1 of 2 stuks
Universeel	Voor normaal vervuild servies-goed zoals potten, borden, glazen en licht vervuilde pannen.	Voorwas Afwas 60°C Spoelen Spoelen 65-72°C Drogen	4/18 g	150	1,185-1,290	13,9	★
			1 of 2 stuks
ECO(*EN60436)	Dit is het standaardprogramma Het is geschikt om normaal vervuild serviesgoed schoon te maken en het is het meest efficiënte programma wat betreft het gecombineerde energie- en waterverbruik voor dat soort serviesgoed.	Afwas 50°C Spoelen Spoelen 40°C Drogen	22 g	235 0,645		9,8	★
			1 of 2 stuks
Glas	Voor licht bevuild servies en glazen.	Voorwas Afwas 45°C Spoelen Spoelen 55-60°C Drogen	4/18 g	120	0,850-0,925	13,9	★
			1 of 2 stuks
90 min	Voor licht vervuilde ladingen die geen uitstekende drogingsefficiëntie vereisen.	Afwas 55°C Spoelen Spoelen 60-65°C Drogen	22 g	90	0,955-1,030	11,2	★
			1 stuks
3U min	Een kortere afwas voor licht vervuilde ladingen en snelafwas.	Afwas 45°C Spoelen Spoelen 45°C	12 g	30 0,584 10,3
			1 stuks

Opmerking:

* ECO: Dit programma is geschikt voor het reinigen van normaal vervuild serviesgoed en voor dit gebruik is het het meest efficiënte programma in termen van gecombineerd energie- en waterverbruik. Het wordt gebruikt om de naleving van de EU-wetgeving inzake ecologisch ontwerp te beoordelen.

Opmerking: De opgegeven waarden voor een ander programma dan het ECO programma zijn slechts indicatief.

Reiniging en onderhoud

Waarschuwing

• Gebruik tijdens het reinigen nooit oplosmiddelen, schurende materialen, harde borstels, metalen voorwerpen of scherpe voorwerpen. Oplosmiddelen zijn schadelijk voor de gezondheid en kunnen de kunststof onderdelen van het apparaat aantasten, terwijl schurende reinigingsmiddelen krassen kunnen veroorzaken op het oppervlakte/de oppervlaktes.
• Reinig de buitenvlakken van het apparaat met een vochtige doek en droog ze vervolgens volledig af. Zorg ervoor dat er geen water het apparaat (bijvoorbeeld via de schakelaar) binnendringt.
• Reinig de rand rond de deur alleen met behulp van een zachte, warme en vochtige doek. Om indringing van water in het deurslot en elektrische componenten te voorkomen, gebruik geen enkele soort reinigingsspray.

Het filterelement reinigen

De filter voorkomt dat grotere voedselresten of andere voorwerpen in de pomp terechtkomen. Inspecteer de filters voor verstoppingen telkens nadat de vaatwasser is gebruikt.

Fig. 10 Het filtersysteem bestaat uit een groffilter, een platte (hoofdfilter) en een microfilter (fijnfilter).

• Hoofdfilter A: Voedsel- en vuildeeltjes in deze filter gevangen worden door een speciale straal op de onderste sproeiarm verpulverd en door de afvoer gespoeld.
• Fijnfilter B: Deze filter houdt vuilen etensresten in de zinkputruimte vast en voorkomt dat het tijdens het wasprogramma opnieuw op de vaat wordt afgezet.
• Groffilter C: Grotere artikelen, zoals stukjes bot of glas, die de afvoer kunnen blokkeren worden door de groffilter gevangen. Om de artikelen die door de filter zijn gevangen te verwijderen, trek zachtjes aan de lipjes bovenop deze filter en til het eruit.

Demonteer en reinig de filter als volgt:

• Draai de filterdop (filter C) linksom en neem het hele filterelement eruit.
• Knijp de twee lipjes aan de onderkant van filter C in en trek filter B uit. Trek nu filter C uit hoofdfilter A.
• Was de filters onder stromend water.
• In elkaar terugzetten wordt in omgekeerde volgorde gedaan. Zorg ervoor dat het filterelement correct is geïnstalleerd.

Waarschuwing

Gebruik de vaatwasser niet zonder het filtersysteem geïnstalleerd.

De sproeiarmen schoonmaken

Fig. 11 De sproeiarmen kunnen gemakkelijk voor periodieke reiniging van de mondstukken worden verwijderd, om mogelijke verstoppingen te voorkomen.

• Pak het midden van de sproeiarm, trek het naar boven om te verwijderen.
• Was de armen onder een straal van stromend water.
• Plaats ze zorgvuldig in hun zittingen terug en zorg ervoor dat de sproeiarmen correct worden geïnstalleerd en vrij kunnen draaien.

Ontkalking

Ontkalking is niet nodig wanneer de gepaste dosis van vaatwasmiddel wordt gebruikt. Als u het toestel wilt ontkalken, gebruik het ontkalkingsmiddel zoals aangegeven in de instructies van de fabrikant. U kunt een gepast ontkalkingsmiddel kopen bij uw handelaar.

Nederlands

Foutcodes

Code	Betekenis Mogelijke oorzaken
€1	Langere inlaattijd.	• De kraan is niet geopend, of de inname van water is beperkt, of de waterdruk is te laag.
€3	Bereikt de gewenste temperatuur niet. • Storing van het verwarmingselement.
€4	Overstroming. • Een onderdeel van de vaatwasser lekt.
€8	Storing van de oriëntatie van de distributieklep	• Onderbreking of kapotte distributieklep
€d	Communicatiestoring tussen hoofdprintplaat en displayprintplaat.	• Open circuit of kapotte bedrading voor de communicatie.
€C	Wasbeheer systeemfout • PCB of motorstoring

Neem contact op met de klantenservice als u FOUT codes krijgt. De desbetreffende meldpunten worden verstrekt in een apart, meegeleverd, document.

Problemen oplossen

Raadpleeg de volgende tabel als er problemen zijn tijdens het gebruik. Als de problemen niet kunnen worden opgelost zoals aangegeven onder Oplossing of als reserveonderdelen voor zelfreparatie nodig zijn, neem dan contact op met het servicecentrum. De betreffende hotlines staan vermeld op de garantiekaart die bij dit product wordt geleverd. Let op: Onjuiste zelfreparatie kan zowel tot gevaren leiden als tot het vervallen van de garantie en moet bij twijfel worden nagelaten.

Probleem Mogelijke oorzaken Oplossing
Het product werkt niet • Onderbrokenstroomvoorziening		• Controleer de stroomvoorziening
		• De waterdruk is te laag • Controleer of de watertoevoer correct is aangesloten en de waterkraan is opengedraaid.
		• De deur is niet goed gesloten
Het water wordt niet weggepompt	• Knik in de afvoerslang • Controleer de afvoerslang
	• Filter is verstopt • Controleer en reinig het grove filter
	• De gootsteen is verstopt	• Controleer of de gootsteen goed afloopt of bel een monteur voor hulp
Schuim in de kuip	• Verkeerd wasmiddel	• Gebruik alleen speciaal wasmiddel voor de vaatwasser
	• Glansmiddel gemorst	• Veeg gemorst glansmiddel op

118

Probleem Mogelijke oorzaken	Oplossing
Verkleurd kuipinterieur • Een	wasmiddel met kleurstof werd gebruikt	• Gebruik wasmiddel zonder kleurstof
Witte film op binnenzijde • Hard water mineralen • Regelmatig de binnenkantschoonmaken met een vochtige spons
Roestvlekken op bestek • Het bestek is niet roestvast • Was deze spullen niet in de vaatwasser
			• Een programma werd niet uitgevoerd nadat zout werd bijgevuld	• Laat altijd een kort programma draaien na het toevoegen van zout
			• Spoelmiddeldeksel zit los • Controleer en draai vast
Kloppend geluid in de kast • Een sproeiarm klopt tegen een artikel in een korf		• Onderbreek het programma en herschik de vaat
Ratelend geluid • Artikelen van het servies liggen los in de kast
Kloppend geluid in de waterleidingen	• Veroorzaakt door installatie ter plekke of diameter van de buizen	• Dit heeft geen invloed op de functie van de vaatwasser
De vaat is niet schoon • Onjuist beladen vaat • Plaats de vaat anders
			• Sproeiarmen zijn geblokkeerd
			• Niet genoeg wasmiddel • Voeg meer wasmiddel toe
			• Het programma was niet krachtig genoeg	• Kies een ander programma
			• Het filter is vuil of niet juist geplaatst	• Reinig het filter en zorg dat het correct geplaatst is
Sluier op het glaswerk • Teveel wasmiddel • Gebruik minder wasmiddel en kies het kortste programma voor het afwassen van glazen
Zwarte of grijze vlekken op de borden	• Aluminium gebruiksvoorwerpen hebben tegen de borden gewreven	• Gebruik een mild schuurmiddel
Wasmiddel achtergebleven in de dispenser	• Wasmiddel dispenser is geblokkeerd	• Plaats de vaat anders
De vaat droogt niet	• Verkeerd beladen
	• Er zit te weinig spoelmiddel in	• Vul het spoelmiddel bij
	• De vaat is te snel verwijderd	• Haal de vaatwasser niet meteen leeg na het afwassen.

Nederlands

Technische gegevens

Energieverbruik 1760 - 2100 W
Nominale spanning /frequentie 220 - 240 V ~ 50 Hz
Waterdruk (stroomdruk) 0,4 - 10 bar (0,04 - 1 MPa)
Watertemperatuur Koud en warm (max, 60°C)

Dimensie

D1 B H D2

Hoogte (H) 815 mm
Breedte (B) 598 mm
Diepte (D1)	570 mm(met de deur dicht)
Diepte (D2)	1150 mm(met de deur 90° geopend)

Opmerkingen over het energie- en waterverbruik van de vaatwasser

• Het eco-programma is geschikt voor het wassen van normaal bevuilde vaat. Dit is het meest efficiënte programma voor wat betreft het energie- en waterverbruik en wordt gebruikt om te voldoen aan de EU-wetgeving inzake ecodesign.

• Door de huishoudelijke vaatwasser te vullen tot de capaciteit zoals aangegeven door de fabrikant bespaart u op energie en water. Orden de vaat netjes zoals beschreven in deze gebruiksaanwijzing. Het apparaat verkeerd vullen leidt tot onvoldoende wasprestaties en mogelijke storingen.

• Het handmatig voorwassen van de vaat leidt tot een hoger water- en energieverbruik en wordt afgeraden.

• Het wassen van de vaat in een huishoudelijke vaatwasser gebruikt over het algemeen minder energie en water dan wassen met de hand, gegeven dat de huishoudelijke vaatwasser wordt gebruikt volgens de instructies van de fabrikant.
• Waarden voor de programmaduur en het energie- en waterverbruik van alle programma's met de vaatcyclus kunnen in de overeenkomstige tabellen in deze gebruiksaanwijzing worden gevonden.
• Houd rekening met de informatie over de juiste installatie (waaronder horizontale uitlijning, aansluiting op de netvoeding, koud wateraansluitingen) in deze gebruiksaanwijzing.
• Het gebruiken van vaatwasmiddelen, zout en andere additieven moet op een juiste manier gebeuren. Een verkeerde dosering leidt tot meer vervuiling van het milieu en mogelijke schade aan het apparaat.
• Voor elk gebruik, verwijder vreemde voorwerpen uit de huishoudelijke vaatwasser.
• Een regelmatige reiniging zoals aangegeven en de nodige maatregelen nemen om kalkaanslag te vermijden zijn belangrijk. Raadpleeg het hoofdstuk Reiniging en onderhoud.
• Een regelmatige controle van de filters en een regelmatige juiste reiniging zijn belangrijk. Raadpleeg het hoofdstuk Reiniging en onderhoud.

Het meubelfront installeren

1. Houd het meubelfront tegen de deur van de vaatwasser vast zodat de onderste rand van het meubelfront zich op één lijn met de aangrenzende keukenkasten bevindt.
2. Meet de afstand tussen het meubelfront en het bedieningspaneel.
3. U kunt een afstand tussen 10 en 25 mm met behulp van de inbegrepen 4 boorden (1 x 10 mm, 3 x 5 mm) compenseren.

Verwijder het vereiste aantal boorden van het blok: Om dit te doen, schuif de boord krachtig en zonder gebruik van gereedschap.

1. Klem de boorden onder het bedieningspaneel.
2. Trek de twee delen van de klittenbandsluitingen los van elkaar.

1. Verwijder de beschermfolie van elke klittenbandsluiting van hetzelfde type.
2. Maak de klittenbandsluitingen zonder de beschermfolie in het midden van de verzonken gebieden op de deur van de vaatwasser vast.

1. Snij de posities van de klittenbandsluitingen uit de boorsjabloon.
2. Snij het aantal gebruikte boorden uit de bovenkant van de boorsjabloon.
3. Plaats de boorsjabloon op de achterkant van het meubelfront zodat de boorsjabloon en het meubelfront zich aan de bovenkant op één lijn bevinden.
4. Transfereer de boorgaten van de boorsjabloon naar het meubelfront.
5. Stel de diepteaanslag van de boormachine in zodat het meubelfront niet doorboord kan worden. Boor eerst de posities voor de schroeven met een boormachine (∅ 2 mm).

1. Verwijder de beschermfolie van de andere klittenbandsluitingen en maak de klittenbandsluitingen door de uitgesneden gebieden van de boorsjabloon vast op het meubelfront.

Nederlands

1. Gebruik de klittenbandsluitingen om het meubelfront op de deur van de vaatwasser vast te zetten.

1. Houd het meubelfront stevig vast en open de deur voorzichtig.
2. Verwijder de vier schroeven van de binnenzijde van de deur. Gebruik de 4 inbegrepen schroeven om het meubelfront op deze posities van de deur vast te schroeven. Dit biedt extra ondersteuning aan het meubelfront.

De installatie van het meubelfront is nu voltooid.

De beweging van de deur aanpassen

U kunt de deur van de vaatwasser aanpassen voor een lichte of zware opening. Deze aanpassing is vaak nodig na het installeren van het meubelfront. U kunt de veerkracht van de deur variëren door de twee onderste schroeven te draaien.

• Draai de schroeven tegen de klok in voor een lichtere opening van de deur.
• Draai de schroeven met de klok mee voor een zwaardere opening van de deur.
