GEBRUIKSAANWIJZING QW-HS12F47EB-DE SHARP

Gebruikershandleiding

FR

Gebruikershandleiding

Wij danken u dat u voor dit product hebt gekozen.

Deze gebruikershandleiding bevat belangrijke informatie over de veiligheid en instructies die u helpen bij de bediening en het onderhoud van uw apparaat.

Neem de tijd om deze gebruikershandleiding te lezen voordat u uw apparaat gebruikt en bewaar deze om er later naar te kunnen verwijzen.

Pictogram Type Betekenis
	WAARSCHUWING Risico op ernstig of fataal letsel
	RISICO OP ELEKTRISCHE SCHOK Risico op gevaarlijke spanning
	BRAND Waarschuwing; Risico op brand / brandbare materialen
	LET OP Risico op letsel of schade aan eigendommen
	BELANGRIJK Bedien het systeem op correcte wijze

INHOUD

1.VEILIGHEIDSINSTRUCTIES .... 1

1.1. Algemene veiligheidswaarschuwingen....1

1.2. Installatiewaarschuwingen....2

1.3. Tijdens gebruik....3

2.INSTALLATIE....6

2.1. De machine opstellen....6

2.2. Wateraansluiting....6

2.3. Wateraanvoerslang....6

2.4. Elektrische aansluiting....7

3.TECHNISCHESPECIFICATIES 9

3.1. Algemeen uiterlijk....9

3.2. Technische specificaties 9

4. VOOR HET APPARAAT IN GEBRUIK TE NEMEN....11

4.1. Voorbereiden van uw vaatwasmachine voor het eerste gebruik....11

4.2. Zoutgebruik (INDIEN BESCHIKBAAR)....11

4.3.Vul het zoutreservoir (INDIEN BESCHIKBAAR) 11

4.4.Teststrip 12

4.5. Waterhardheidstabel....12

4.6. Wateronthardingssysteem 12

4.7. Instelling....12

4.8.Vaatwasmiddelgebruik 12

4.9.Vullen van het vaatwasmiddelvak....13

4.10. Gecombineerd vaatwasmiddel.... 13

4.11. Gebruik van glansspoelmiddel 13

4.12. Bijvullen van glansspoelmiddel en instelling 13

5.LADEN VAN UW VAATWASMACHINE....15

5.1. Aanbevelingen 15

5.2. Alternatieve mandladingen Onderste mand....17

6.PROGRAMMATABEL....18

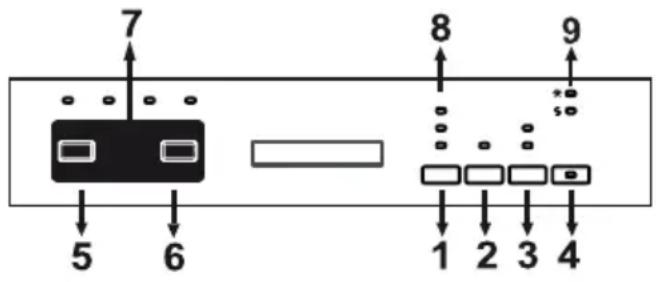

7.HET BEDIENINGSPANEEL....19

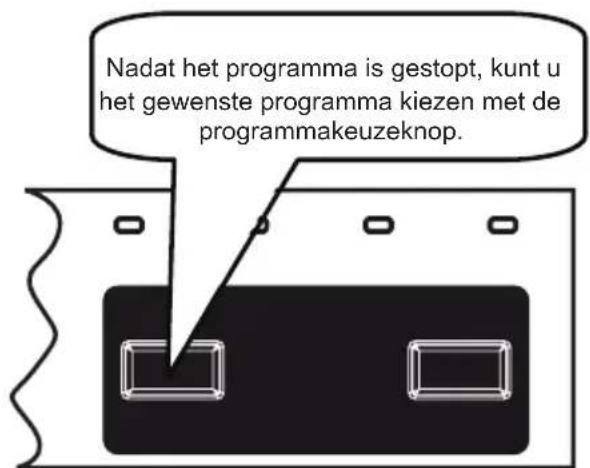

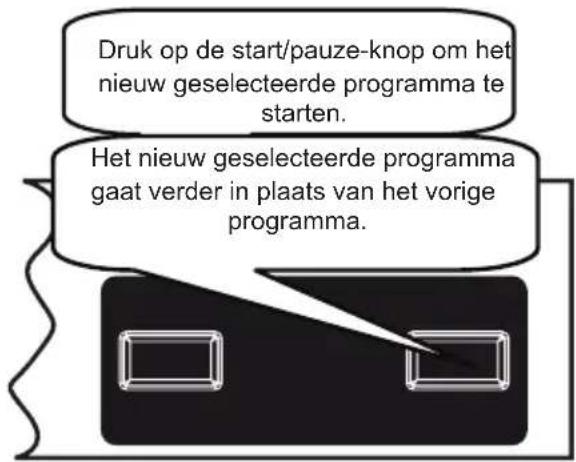

7.1. Een programma wijzigen ....20

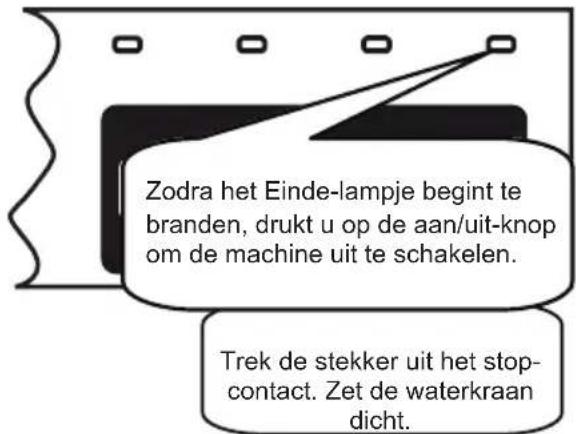

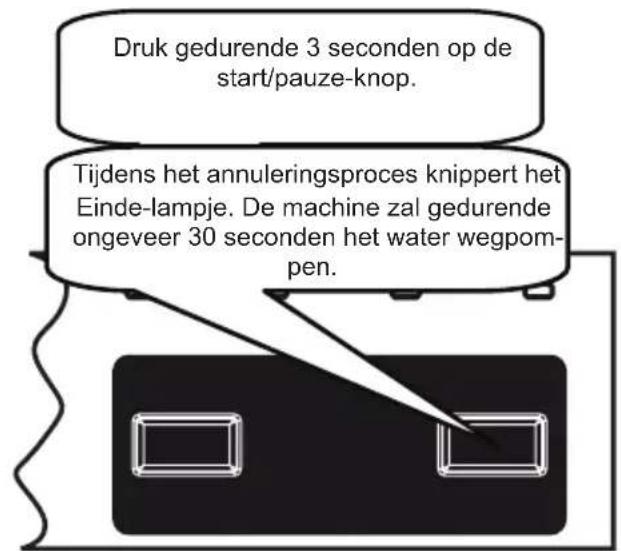

7.2. Annuleren van een programma 20

1. REINIGING EN ONDERHOUD....22

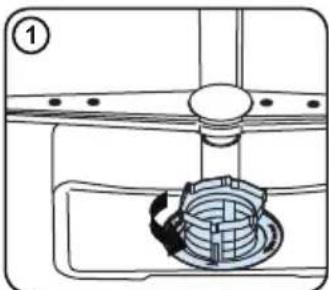

   8.1. Filters....22
   8.2. Sproeiarmen....22
   8.3. Spoelpomp....23
   9.PROBLEEMOPLOSSING....24

1 VEILIGHEIDSINSTRUCTIES

1.1 Algemene veiligheidswaarschuwingen

- Lees deze instructies zorgvuldig door voordat u uw apparaat in gebruik neemt en bewaar deze handleiding om er later naar te kunnen verwijzen.

⚠️ Controleer vóór de installatie de verpakking van uw machine en het buitenoppervlak van de machine zodra de verpakking is verwijderd. Bedien de machine niet als deze beschadigd lijkt of als de verpakking is geopend.

- Verpakkingsmateriaal beschermt uw machine tegen beschadiging die zich tijdens het vervoer kan voordoen. Het verpakkingsmateriaal is milieuvriendelijk aangezien dit recycleerbaar is. Gebruik van gerecycleerd materiaal vermindert het verbruik van grondstoffen en vermindert de afvalproductie.

⚠ Dit apparaat mag worden gebruikt van kinderen van 8 jaar of ouder en personen met lichamelijke, zintuiglijke of geestelijke beperkingen of die geen ervaring met of kennis van het apparaat hebben, mits zij onder toezicht staan of instructies zijn gegeven met betrekking tot het veilig gebruik ervan en van de eventuele gevaren van het gebruik op de hoogte zijn. Kinderen mogen niet met het apparaat spelen.

⚠️ Verwijder de verpakking en houd deze buiten bereik van kinderen.

⚠️ Houd vaatwas- en glansspoelmiddelen buiten bereik van kinderen.
⚠️ Na het wassen kan er wat residu achterblijven in de machine. Houd kinderen uit de buurt van de machine wanneer deze open is.

1.2 Installatiewaarschuwingen

• Kies een geschikte en veilige plek om uw machine te plaatsen.
• Er mogen alleen originele reserveonderdelen voor deze machine worden gebruikt.

⚠️! Koppel de machine los voordat u deze installeert.
⚠️ Uw machine mag alleen door een bevoegde onderhoudsmedewerker worden geïnstalleerd. Installatie door iemand anders dan een bevoegde medewerker kan ertoe leiden dat uw garantie vervalt.
⚠️ Controleer of de elektrische beveiliging in het pand volgens de veiligheidsvoorschriften is aangesloten.
⚠️ Alle elektrische aansluitingen moeten geschikt zijn voor de waarden op het plaatje.
⚠️! Zorg ervoor dat de machine niet op de stroomkabel staat.
Gebruik nooit een verlengkabel of een meervoudig stopcontact voor de aansluiting.
⚠ Nadat de machine is geïnstalleerd, moet de stekker toegankelijk zijn.

- Na installatie dient u uw machine de eerste keer leeg te laten draaien.

⚠️! De stekker van de machine mag zich tijdens het plaatsen niet in het stopcontact bevinden.

⚠️Gebruik altijd de gecoate stekker die bij uw machine geleverd is.

⚠️! Als de elektriciteitskabel beschadigd is, mag deze alleen door een gekwalificeerde elektricien worden vervangen.

- Sluit de slang rechtstreeks aan op de waterkraan. De waterdruk moet minimaal 0,03 MPa en maximaal 1 MPa zijn. Als de druk 1 MPa overschrijdt, moet tussen de aansluiting een overdrukventiel worden geplaatst.

1.3 Tijdens gebruik

- Deze machine is alleen bestemd voor huishoudelijk gebruik en is niet geschikt voor andere doeleinden. Bij commercieel gebruik vervalt de garantie.

⚠️ Ga niet staan, zitten of plaats geen ladingen op de geopende deur van de vaatwasmachine.

gemaakt zijn voor vaatwasmachines. Ons bedrijf is niet verantwoordelijk voor eventuele schade die kan ontstaan door verkeerd gebruik.

⚠️ Drink geen water van de machine.

In verband met gevaar voor explosie mogen er geen chemische oplosmiddelen in het wasgedeelte van de machine worden gebruikt.

- Controleer, voordat u kunststofvoorwerpen in de machine afwast, of ze hittebestendig zijn.

⚠️Plaats alleen voorwerpen in de machine die geschikt zijn voor de vaatwasmachine en zorg ervoor dat u de manden niet overvult.

⚠️Doe de deur niet open terwijl de machine in werking is, er kan heet water uit lopen. Een veiligheidsvoorziening zorgt voor het stoppen van de machine zodra de deur wordt geopend.

⚠️De deur van de machine mag niet worden opengelaten. Dit kan ongelukken veroorzaken.

⚠️Plaats messen en andere scherpe voorwerpen met het lemmet naar beneden gericht in de bestekkorf.

⚠️! Bij modellen met het automatisch deuropeningssysteem zal de deur aan het einde van een programma opengaan wanneer de EnergySave-optie is geactiveerd. Om schade aan uw vaatwasmachine te voorkomen, sluit de deur niet gedurende een minuut nadat deze is geopend. Houd de deur 30 minuten nadat een programma is voltooid open voor effectief drogen. Ga nadat het geluidssignaal van het automatisch openen van de deur klinkt niet voor de deur staan.

⚠! Bij een defect mag de machine uitsluitend door een erkend servicebedrijf worden gerepareerd, anders vervalt de garantie.

⚠️! Vóór reparatiewerkzaamheden moet de machine van het stroomnet worden losgekoppeld. Trek niet aan de kabel om de machine los te koppelen. Draai de waterkraan dicht.

Gebruik bij een lage spanning leidt tot een afname van het prestatieniveau.

⚠️Trek voor de veiligheid de stekker uit het stopcontact zodra een programma is voltooid.

Om een elektrische schok te vermijden, haal de stekker van de machine niet met natte handen uit het stopcontact.

⚠️! Trek aan de stekker om het apparaat van het stroomnet los te koppelen, trek nooit aan het snoer.

2 INSTALLATIE

2.1 De machine opstellen

Bij het opstellen van de machine, plaats deze in een zone waar vaatwerk gemakkelijk kan worden in- en uitgeladen. Plaats de machine niet in een zone waar de omgevingstemperatuur lager dan 0 °C is.

Lees alle waarschuwingen op de verpakking voordat u de verpakking verwijdert en de machine opstelt.

Plaats de machine in de buurt van een waterkraan en waterafvoer. Houd er rekening mee dat de aansluitingen niet meer worden gewijzigd als de machine eenmaal op zijn plaats staat.

Houd de machine niet vast aan de deur of aan het paneel.

Laat voldoende afstand rond de machine om gemakkelijk te kunnen bewegen bij het schoonmaken.

Zorg ervoor dat de aan- en

afvoerslangen niet worden afgekneld of ingesloten zitten en dat de machine niet op het elektriciteitsnoer staat bij het opstellen.

Pas de stelvoeten aan zodat de machine vlak en in evenwicht staat. De machine moet op een vlakke ondergrond worden geplaatst, anders staat deze niet stabiel en sluit de deur van de machine niet goed.

2.2 Wateraansluiting

Wij raden aan een filter te bevestigen aan uw waterkraan om schade aan uw machine als gevolg van verontreiniging (zand, roest, enz.) van het loodgieterswerk in huis te voorkomen. Dit voorkomt ook vergeling en afzetting na het wassen.

Let op de print op de watertoevoerslang! Bij modellen die zijn aangemerkt met 25° mag de watertemperatuur max. 25 °C (koud

water) zijn.

Voor alle andere modellen:

Bij voorkeur koud water; warm water max. temperatuur 60 °C.

2.3 Wateraanvoerslang

WAARSCHUWING: Gebruik de meegeleverde aanvoerslang, gebruik niet de slang van een oude machine.

WAARSCHUWING: Laat vóór de aansluiting water door de nieuwe slang lopen.

WAARSCHUWING: Sluit de slang rechtstreeks aan op de waterkraan. De waterdruk moet minimaal 0,03 MPa en maximaal 1 MPa zijn. Als de druk 1 MPa overschrijdt, moet tussen de aansluiting een overdrukventiel worden geplaatst.

WAARSCHUWING: Nadat de ⚠ aansluitingen zijn gemaakt, draai de kraan helemaal open en controleer op waterlekkage. Draai de waterkraan altijd dicht nadat een wasprogramma is voltooid.

Sommige modellen zijn voorzien van een waterslot. Beschadig het niet en laat het niet knikken of verdraaien.

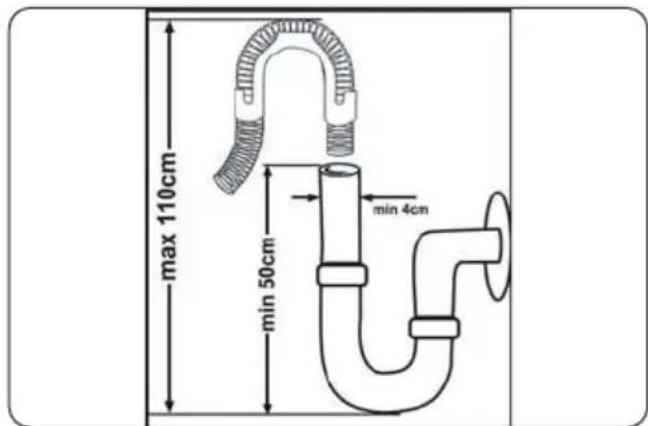

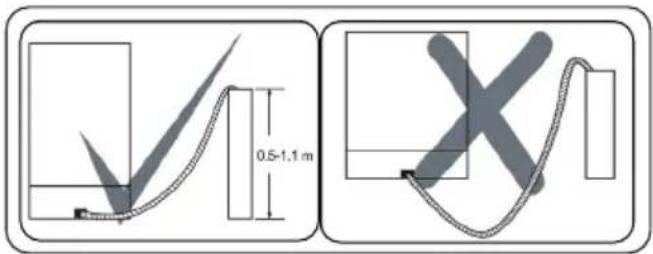

2,4. AFVOERSLANG

max 110cm min 50cm min 4cm

Sluit de waterafvoerslang rechtstreeks op de waterafvoerput of de sifon aan. Deze aansluiting moet minimaal 50 cm en maximaal 110 cm verwijderd zijn van de vloer waarop u de vaatwasser hebt geplaatst.

BELANGRIJK: Vaat wordt niet goed afgewassen als u een afvoerslang van r dan 4 m gebruikt.

0.5-1.1 m

2.5. Elektrische aansluiting

WAARSCHUWING: Uw machine is teld om te werken op 220-240 V. Als tspanning naar uw machine 110 V is, lan een transformator van 110/220 3000 W aan tussen de elektrische uiting.

Sluit het product aan op een opcontact dat voorzien is van ing conform de waarden in de technische specificaties".

De aansluitingsstekker met randaarde van de machine den aangesloten op een geaard act ste spanning en stroom levert.

Als er geen stopcontact met randaarde aanwezig is, laat dat een erkende elektricien n. Wij zijn niet aansprakelijk lecten bij gebruik van een de elektriciteitsvoorziening.

De stekker van dit apparaat nkelijk van het land van ing een zekering van 13A (Bijv. VK, Saoedi-Arabië)

2.6. ONDERBOUW PLAATSING VAN DE VAATWASSER

In geval van een onderbouwplaatsing van de vaatwasser moet er voldoende ruimte zijn en moet de bedrading daarvoor geschikt zijn (1). Als de ruimte onder het aanrecht geschikt is voor het plaatsen van de vaatwasser, dan verwijdert u het werkblad zoals aangegeven in de afbeelding (2)

WAARSCHUWING: Het aanrecht, waar de vaatwasser onder komt te staan, moet stabiel zijn om onbalans te voorkomen.

Het bovenpaneel van de vaatwasser moet worden verwijderd om deze onder het aanrecht te kunnen plaatsen.

Om het bovenpaneel te verwijderen, draait u de schroeven waarmee deze vastzit los aan de achterkant van de vaatwasser.

Duw het paneel vervolgens 1 cm van de voorkant naar de achterkant en til het op. Pas de stelvoeten van de vaatwasser aan de helling van de vloer aan (3).

Plaats de vaatwasser door deze onder het aanrecht te schuiven. Let er daarbij op dat u de slangen (4) niet knelt of buigt.

WAARSCHUWING: Nadat het bovenpaneel van de vaatwasser is verwijderd, moet u de vaatwasser plaatsen in een ruimte met de afmetingen zoals aangegeven in de onderstaande afbeelding.

Min 570 450 H 460 H1: min A H2: min B1 H3: min B2 570 ① ② ③

	A B
	Alle producten	B_1	B_2
Producthoogte (±2 mm) 820 mm		825 mm	835 mm

A: Als er geen vilt aan de bovenkant van de vaatwasser zit, dan moet u rekening houden met de hoogte van de vaatwasser.

B1: Als er vilt op de bovenkant van de vaatwasser met 2e korf zit: hou rekening met de hoogte van dit product.

B2: Als er vilt op de bovenkant van de vaatwasser met 3e korf zit: hou rekening met de hoogte van dit product.

3 TECHNISCHE SPECIFICATIES

1 2 3 4 5 6 7 8 9 10 11 12

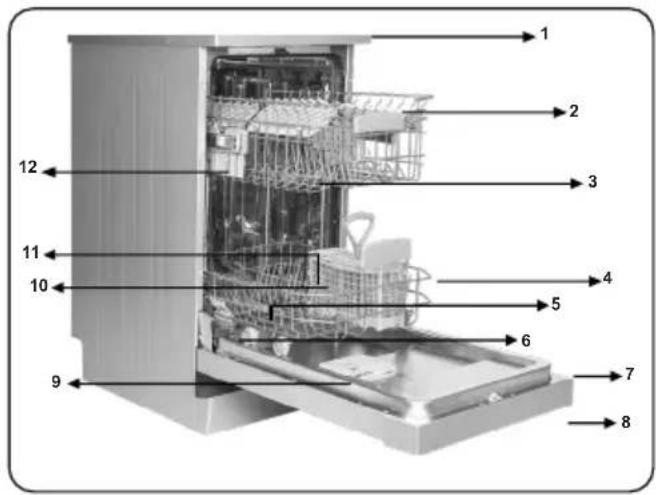

3.1 Algemeen uiterlijk

1. Werkblad
2. Bovenste mand met rekken
3. Bovenste sproeiarm
4. Onderste mand
5. Onderste sproeiarm
6. Filters
7. Rating plate
8. Bedieningspaneel
9. Afgifte systeem afwasmiddel en spoelmiddel
10. Bestekmand
11. Zout afgifte systeem
12. Handel rail bovenste mand

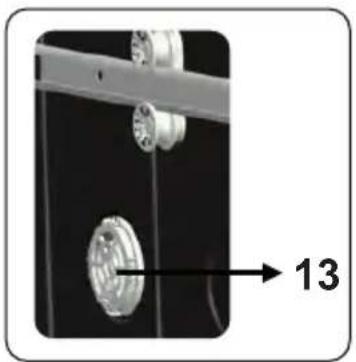

13. Actieve droogeenheid Dit systeem geeft een betere droogprestatie voor uw vaat.

Capaciteit	10 place settings
AfmetingenHoogteWijdteDiepte	850 (mm)450 (mm)598 (mm)
Netto gewicht 40 kg
Bedrijfsspan-ning/-frequen-tie	220-240 V50 Hz
Totaalstroom 10 (A)
Totaal vermogen	1900 (W)
Druk watertoevoer	Maximum:1 (Mpa)Minimum:0,03 (Mpa)

RECYCLING

• Sommige vaatwasseronderdelen en verpakkingen bestaan uit recyclebare materialen.
• Kunststoffen worden aangeduid met de internationale afkortingen:(>PE<, >PP<, enz.)
• De kartonnen onderdelen bestaan uit gerecycled papier. U kunt deze in containers voor oud papier doen voor recyclingdoeleinden.
• Materiaal dat niet geschikt is voor het huishoudelijk afval moet u afvoeren via recyclingcentra.
• Neem contact op met een recyclingcentrum bij u in de buurt voor informatie over de verwijdering van verschillende materialen.

- Het verpakkingsmateriaal beschermt de vaatwasser tegen eventuele schade die tijdens het vervoer kan ontstaan. De verpakkingsmaterialen zijn milieuvriendelijk omdat deze recyclebaar zijn. Het gebruik van gerecycled materiaal vermindert het grondstoffenverbruik en zorgt zo voor minder afval.

CE-verklaring van overeenstemming

We verklaren dat onze producten voldoen aan de toepasselijke Europese richtlijnen, beschikkingen en verordeningen en aan de vereisten in de vermelde normen.

Uw oude vaatwasser afvoeren

Uw oude vaatwasser afvoeren

Weggooien

Het symbool van de doorgekruiste rolbak op het product of de verpakking daarvan geeft aan dat het apparaat niet met het huisvuil mag worden weggegooid, maar naar een inzamelpunt voor elektrische apparaten moet worden gebracht. U kunt het apparaat gratis inleveren bij het inzamelpunt bij u in de buurt. De adressen zijn verkrijgbaar bij uw gemeente of provincie. Daarnaast kunt u kleine afgedankte elektrische en elektronische apparatuur (AEEA) met een lengte van maximaal 25 cm gratis terugbrengen naar elke winkel met een oppervlakte van ten minste 400 m ^2 gerelateerd aan elektrische en elektronische apparatuur (EEA) of een winkel met een totale verkoopruimte van 400 m ^2 . Grotere AEEA kunnen gratis naar een winkel worden gebruikt als er een nieuw product van hetzelfde type wordt gekocht. Neem contact op met uw winkelier voor informatie over de wijze van het inzamelen van AEEA in geval van het verzenden van een nieuw gekocht product. Verwijder indien mogelijk alle batterijen en accumulatoren en ook alle verwijderbare lampjes voordat u het apparaat gaat weggooien. Raadpleeg de gebruiksaanwijzing die door de fabrikant of winkelier van het apparaat werd meegeleverd voor informatie over het veilig weggooien van batterijen of accu's.

Merk op dat u verantwoordelijk bent voor het verwijderen van alle persoonlijke gegevens op het apparaat dat weggegooid gaat worden.

4. VOOR HET APPARAAT IN GEBRUIK TE NEMEN

4.1. Voorbereiden van uw vaatwasmachine voor het eerste gebruik

Zorg ervoor dat de specificaties van de elektriciteit en het toevoerwater overeenkomen met de waarden die in de installatie-instructies van de machine worden aangegeven.

• Verwijder al het verpakkingsmateriaal in de machine.
• Stel de waterontharder in.
  • Vul het glansspoelmiddelreservoir.

4.2 Zoutgebruik (INDIEN BESCHIKBAAR) Voor een goed wasresultaat heeft de vaatwasmachine zacht, d.w.z. minder kalkhoudend water nodig. Anders blijven er witte kalkresten achter op de vaat en het de binnenuitrusting. Dit heeft een negatief effect op was-, droog- en glansprestaties van uw machine. Als er water door het onthardingssysteem stroomt, worden de ionen die de hardheid veroorzaken uit het water verwijderd en krijgt het water de zachtheid die nodig is om het beste wasresultaat te krijgen. Afhankelijk van de waterhardheid van het instromende water, hopen deze ionen die het water harder maken snel op in het onthardingssysteem. Daarom moet het onthardingssysteem worden ververst zodat het ook tijdens de volgende vaatwas met dezelfde prestaties werkt. Hiervoor wordt vaatwasmachinezout gebruikt.

De machine kan alleen worden gebruikt met speciaal vaatwasmachinezout om het water te ontharden. Maak geen gebruik van klein korrelzout of poederzout die met gemak oplossen. Het gebruik van elk ander soort zout kan uw machine beschadigen.

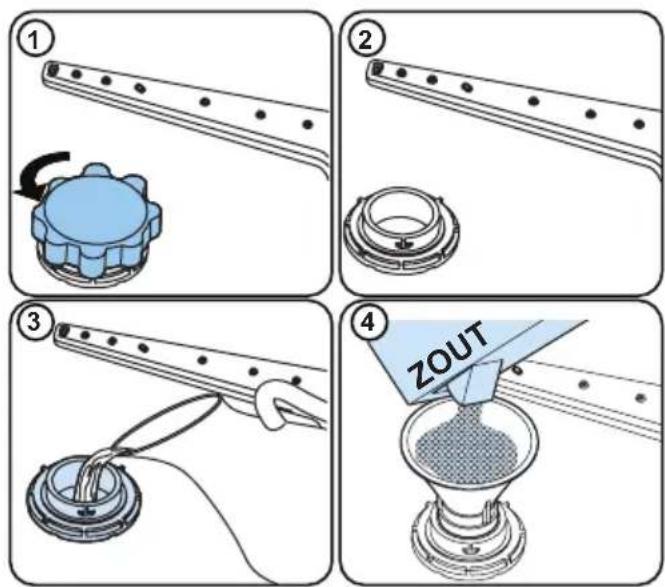

4.3. Vul het zoutreservoir (INDIEN BESCHIKBAAR)

Om het onthardingszout toe te voegen, opent u de dop van het zoutreservoir door deze naar links te draaien. (1) (2) Vul het reservoir bij het eerste gebruik met 1 kg zout en water (3) totdat het bijna overstroomt. Het gebruik van een trechter (4), indien beschikbaar, vereenvoudigt het vullen. Sluit af door de dop er weer op te draaien. Vul na iedere 20-30 cycli het

reservoir in uw machine volledig met zout (circa 1 kg).

Voeg alleen voor het eerste gebruik water toe aan het zout.

Gebruik onthardingszout dat speciaal voor vaatwasmachines is bestemd.

Als u de vaatwasmachine start, is het zoutreservoir gevuld met water. Doe daarom het onthardingszout in de machine voordat u hem start.

Als er onthardingszout is gemorst/ overstroomd en u de machine niet meteen laat draaien, dient u een kort wasprogramma te draaien om uw machine te beschermen tegen roest.

4.4. Teststrip

Laat het water uit de kraan lopen (1 minuut).	Houd de teststrip onder de waterstraal (1 sec.).	Schud de strip af.	Wacht (1 minuut).	Stel het hardheidsniveau van uw machine in.

OPMERKING: Niveau 3 is standaard ingesteld. Als het water afkomstig is uit een bron of als het water een hardheid heeft van meer dan 90 dF, raden wij u aan een filter en waterzuiveringsapparaten te gebruiken.

4.5. Waterhardheidstabel

Niveau	Duitse dH	Franse dF	Britse dE	Indicator
1 0-5 0-9	0-6 L1 wordt op het display getoond.
2 6-11	10-20 7-14 L2 wordt op het display getoond.
3 12-17	21-30 15-21	L3 wordt op het display getoond.
4 18-22	31-40 22-28	L4 wordt op het display getoond.
5 23-31	41-55 29-39	L5 wordt op het display getoond.
6 32-50	56-90 40-63	L6 wordt op het display getoond.

4.6. Wateronthardingssysteem

De vaatwasmachine is uitgerust met een wateronthardingssysteem dat de hardheid van het toevoerwater vermindert. Neem om de hardheid van uw kraanwater te weten te komen contact op met het waterbedrijf of gebruik de teststrip (indien beschikbaar).

4.7. Instelling

• Druk op de knop "Programmaselectie" als de machine uitgeschakeld is.
• Druk op de knop "Aan/Uit"(1) om de vaatwasser in te schakelen en druk vervolgens nogmaals gedurende minimaal 3 seconden op de programmaknop.
• Als "Hardheidsniveau ingesteld" wordt herkend, verschijnt de melding "SL" gedurende 2 seconden.
• Laat de knop "Programmaselectie" los. Het laatst ingestelde niveau wordt getoond.
• Druk op de knop "Programmaselectie" om het gewenste niveau in te stellen. Met elke druk op de knop "Programmaselectie" verhoogt u het hardheidsniveau. Hardheidsniveau 1 verschijnt opnieuw na hardheidsniveau 6.
• Het laatst geselecteerde waterhardheids-niveau wordt in het geheugen opgeslagen door de vaatwasser uit te schakelen met de knop "Aan/Uit"(1).

4.8. Vaatwasmiddelgebruik

Gebruik alleen wasmiddelen die specifiek gemaakt zijn voor gebruik in huishoudelijke vaatwasmachines. Bewaar vaatwasmiddelen op een koele, droge plaats buiten het bereik van kinderen.

Voeg het juiste wasmiddel toe voor het gekozen programma om de beste prestatie te garanderen. De hoeveelheid wasmiddel hangt af van de cyclus, hoeveelheid vaat en de vuilheidsgraad van de vaat.

Vul het wasmiddelvak niet met meer wasmiddel dan nodig. Als u dit wel doet blijven er witachtige strepen of een blauwachtige waas achter op glazen en borden en het kan ook glascorrosie veroorzaken. Voortdurend gebruik van een teveel aan wasmiddel kan de machine beschadigen.

Een kleine hoeveelheid wasmiddel kan leiden tot slechte reiniging en hard water kan witachtige strepen veroorzaken.

Raadpleeg de instructies van de vaatwasmiddelfabrikant voor meer informatie.

4.9. Vullen van het vaatwasmiddelvak

Druk op de pal om het vaatwasmiddelvak te openen en doe er het vaatwasmiddel in.

Sluit de deksel en druk erop om hem te vergrendelen. Het vak moet worden gevuld net voordat ieder programma wordt gestart. Als de vaat zwaar bevuild is, dient u extra vaatwasmiddel in het voorwasvak t plaatsen.

4.10. Gecombineerd vaatwasmiddel

Deze producten dienen te worden gebruikt volgens de instructies van de fabrikant.

Doe nooit gecombineerde vaatwasmiddelen in het binnengedeelte of de bestekmand.

Gecombineerd vaatwasmiddel bevat niet alleen vaatwasmiddel, maar ook glansspoelmiddel, zoutvervangende substanties en afhankelijk van de combinatie extra componenten.

We raden u aan geen gecombineerd vaatwasmiddel te gebruiken in korte programma's. Gebruik in dergelijke programma's vaatwaspoeder.

Indien u problemen ondervindt met het gebruik van gecombineerde vaatwasmiddelen, neem dan contact op

met de vaatwasmiddelfabrikant.

Als u geen gecombineerde vaatwasmiddelen meer gebruikt, zorg er dan voor dat de instellingen voor waterhardheid en glansspoelmiddel op het juiste niveau zijn gezet.

4.11. Gebruik van glansspoelmiddel

Het glansspoelmiddel helpt de vaat vlekkeloos en streeploos op te laten drogen. Glansspoelmiddel is nodig voor vlekkeloos keukengerei en heldere glazen. Het glansspoelmiddel wordt tijdens de hete spoelfase automatisch gedoseerd. Als de doseerinstelling van glansspoelmiddel te laag is, blijven er witachtige vlekken op de vaat achter en wordt de vaat niet droog en schoon gespoeld.

Als de doseerinstelling van glansspoelmiddel te hoog is, kunt u een blauwachtige waas op glazen en borden waarnemen.

4.12. Bijvullen van glansspoelmiddel en instelling

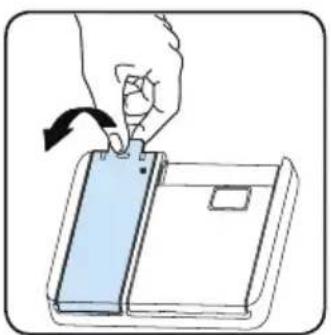

Verwijder de dop van het glansspoelmiddel om het glansspoelmiddelreservoir bij te vullen. Vul het reservoir met glansspoelmiddel tot het MAX-niveau en sluit met de dop. Let erop dat u niet te veel glansspoelmiddel bijvult en veeg eventuele lekkage weg.

Volg de volgende stappen om het glansspoelmiddelniveau in te stellen voordat u de machine aanzet:

• Houd de knop "Programmaselectie" ingedukt.
  • Schakel de vaatwasser in.
• Houd de knop "Programmaselectie" ingedrukt totdat de melding "rA" van het scherm verdwijnt. U stelt het glansspoelmiddelniveau in nadat u het waterhardheidsniveau hebt ingesteld.
• De vaatwasser toont de laatste instelling.
• Stel het niveau in door op de Programmaknop te drukken.
• Schakel de vaatwasser uit om de instelling op te slaan.
• De fabrieksinstelling is "4".

Als het vaatwerk niet goed droogt of gevlekt is, verhoog dan het niveau. Als er zich blauwe vlekken vormen op uw vaatwerk, verlaag dan het niveau.

Niveau	Glansspoelmiddel- Indicator
1	Glansspoelmiddel niet afgegeven
2	1 dosis afgegeven r2 wordt op het display getoond.
3	2 doses afgegeven r3 wordt op het display getoond.
4	3 doses afgegeven r4 wordt op het display getoond.
5	4 doses afgegeven r5 wordt op het display getoond.

5. LADEN VAN UW VAATWASMACHINE

Volg deze laadrichtlijnen voor de beste resultaten.

Door de huishoudelijke vaatwasmachine te laden volgens de capaciteit die door de fabrikant wordt aangegeven, draagt bij aan besparing van energie en water.

Handmatig voorspoelen van vaatgoed leidt tot verhoogd water- en energieverbruik en wordt niet aanbevolen. U kunt uw kopjes, glazen, glazen op pootjes, kleine borden, kommen, enz. in de bovenmand plaatsen. Laat lange tere glazen niet tegen elkaar staan want ze kunnen niet stabiel blijven staan en beschadigd raken.

Zet glazen en bokalen met lange stelen tegen de rand van de mand of het rek en niet tegen andere voorwerpen.

Plaats alle voorwerpen zoals kopjes, glazen en pannen met hun opening naar beneden in de vaatwasmachine, anders vullen ze zich met water.

Als uw machine een bestekmand heeft wordt u aangeraden om voor de beste resultaten deze te gebruiken.

Plaats alle grote (pannen, deksels, borden, schalen, enz.) en zeer vuile voorwerpen in de ondermand.

De vaat en het bestek dienen niet boven elkaar te worden geplaatst.

WAARSCHUWING: Zorg dat de

sproeiarmen vrij rond kunnen draaien.

WAARSCHUWING:Zorg er na het

laden van de vaat voor dat het openen van het vaatwasmiddelvak niet wordt belemmerd.

5.1. Aanbevelingen

Verwijder grote resten van de vaat voordat u het in de machine zet. Start de machine met een volle lading.

Overlaad de laden niet en plaats de vaat niet in de verkeerde mand.

WAARSCHUWING: Om mogelijk

letsel te vermijden moeten messen met lange handvaten en scherpe punten met handvat/scherpe punt naar beneden of horizontaal in de mand worden gelegd.

SOFT TOUCH

Bovenmand

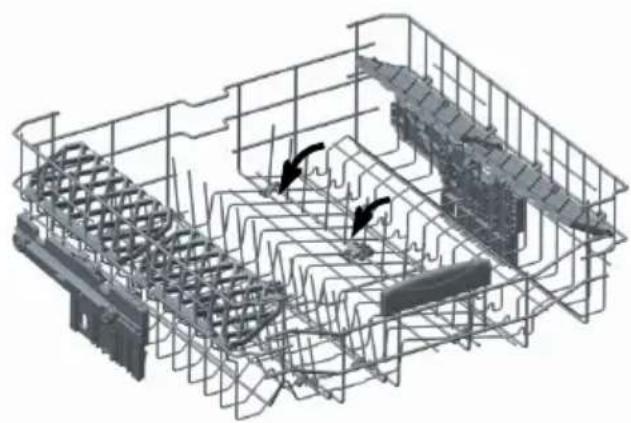

In hoogte verstelbaar rek

Deze rekken zijn ontworpen om de capaciteit van de boven-mand te vergroten. U kunt uw glazen en kopjes op de rekken zetten. U kunt de hoogte van deze rekken verstellen. U kunt dankzij deze functie verschillende formaten glazen onder deze rekken zetten.

Dankzij de in hoogte verstelbare plastic delen op de mand kunt u de rekken op 2 verschillende hoogtes zetten. Boven-dien kunt u langs deze rekken lange vorken, messen en lepels leggen, zodat deze de draaiing van de schroef niet verhinde-ren.

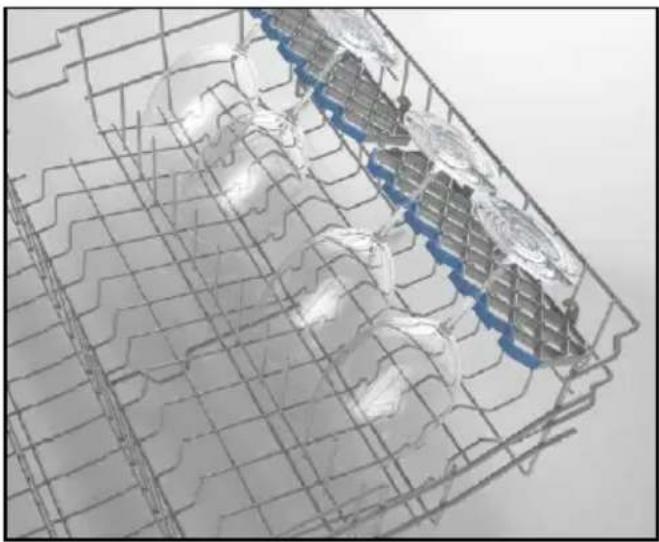

De soft touch-functie op de rekken dient om het fijne glas te plaatsen. Het wijnglas wordt geplaatst in de zone die wordt

getoond op de afbeelding.

Opklapbare rekken op de bovenste mand zijn ont-worpen om grote artikelen zoals potten, pannen enz. makkelijk te plaatsen. Indien nodig, kan elk deel onaf-hankelijk opgeklapt worden, of alle kunnen opgeklapt worden zodat een groot oppervlak ontstaat. Om de opklapbare rekken aan te passen, breng deze om hoog, of klap deze neer.

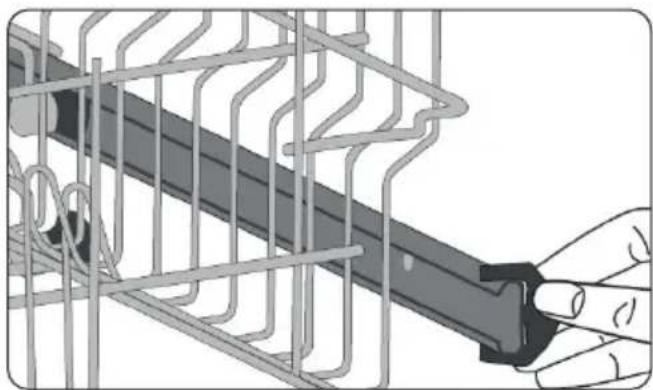

Draai de railstopclips, aan de uiteinden van de rails, naar de zijkanten om deze te openen (zoals op de afbeelding hieronder). Trek deze er dan uit en verwijder de korf. Verander de positie van de wielen en monteer de korf opnieuw op de rail. Vergeet niet om de railstopclips te sluiten. Als de bovenste korf in de hogere positie staat, dan kunt u grote voorwerpen, zoals pannen, in de onderste korf plaatsen.

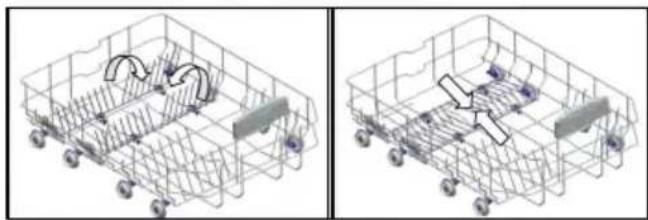

Twee opvouwbare rekken

De opklapbare rekken zorgen ervoor dat grote voorwerpen, zoals potten en pannen, gemakkelijker kunnen worden geplaatst. Elk deel kan afzonderlijk worden gevouwen. Ze kunnen omhoog of omlaag worden geklapt.

5.2 Alternatieve lading manden

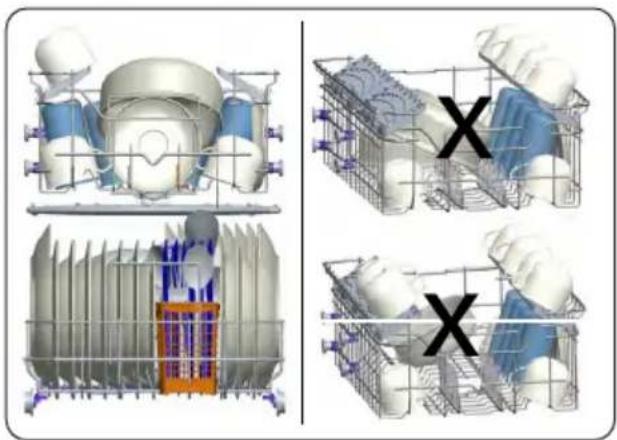

Onderste mand

Incorrecte lading kan slechte was- en droogprestaties veroorzaken. Volg de aanbevelingen van de fabrikant op voor een goed resultaat.

Belangrijke mededeling voor laboratoria

Voor gedetailleerde informatie voor tests volgens EN-normen en een softcopy van de gebruikershandleiding, stuurt u de naam van het model en het serienummer naar het volgende adres:

[e-mail]

6 PROGRAMMATABEL

	P1 P2 P3
Programmanaam: Eco 50° Express 50' 65° Intensive 65°
Soort bevuiling:	Standaardprogramma voor normaal bevuilde dagelijkse vaat met verlaagd energie- en waterverbruik.	Geschikt voor normaal bevuilde dagelijkse vaat met een sneller programma.	Geschikt voor zwaar bevuilde vaat
Vuilgraad: Middelmatig Middelmatig Zwaar
"Hoeveelheid wasmiddel: A: 25 cm3 B: 15 cm3"	A A A
Programmaduur (u:min):	03:18 00:50 01:57
Elektriciteitsverbruik (kWh/cyclus):	0.755 0.950 1.550
Waterverbruik (liters/ cyclus):	11.0 11.2 17.8

• De programmaduur kan wijzigen naar gelang de hoeveelheid vaat, de watertemperatuur, de omgevingstemperatuur en gekozen extra functies.
• Waarden die zijn gegeven voor programma's buiten het ecoprogramma zijn slechts een indicatie
• Het ecoprogramma is geschikt om normaal bevuilde vaat te wassen. Dit is voor dit doel het meest efficiënte programma als het gaat om de combinatie van energie- en waterverbruik, en het wordt gebruikt om de naleving van de wetgeving van het eco-ontwerp van de EU vast te stellen.
• Het wassen van vaat in een huishoudelijke vaatwasmachine verbruikt doorgaans minder energie en water in de gebruiksfase dan met de hand afwassen als de huishoudelijke vaatwasmachine wordt gebruikt volgens de instructies van de fabrikant.
• Gebruik voor korte programma's alleen vaatwaspoeder.
• Korte programma's omvatten geen droogstap.
• Om het drogen te bevorderen, bevelen wij aan de deur na de droogcyclus een stukje te openen.
• U kunt naar de productdatabase gaan waar informatie van het model is opgeslagen door de QR-code op het energielabel te lezen.

OPMERKING: Volgens de voorschriften 1016/2010 en 1059/2010 kunnen de ver-

bruikswaarden van het ecoprogramma variëren. Deze tabel is in lijn met voorschriften 2019/2022 en 2017/2022.

7 HET BEDIENINGSPANEEEL

7 5 6 8 9 1 2 3 4

U kunt op de aan/uit-knop (4) drukken om de machine in te schakelen. De verlichting van de aan/uit-knop blijft aan zolang de machine aanstaat. Druk op de programmaknop (5) om het gewenste programma in te stellen.

Druk op de start/pauze-knop (6) om het programma te starten. Zodra het geselecteerde programma is gestart, begint het waslampje te branden. De programmaduur wordt op het display getoond. Als u de deur van de machine opent terwijl er een programma loopt, wordt het programmanummer en de programmaduur alternerend op het scherm weergegeven.

U kunt het programmaverloop volgen via de lampjes Wassen, Spoelen, Drogen en Einde (7) op het bedieningspaneel. Zodra het drooglampje begint te branden is de machine 40 tot 50 minuten stil.

OPMERKING: Als u eenmaal op de knop voor optie (3) drukt, wordt de optie halve lading geactiveerd. Deze optie verkort de duurtijd van het gekozen programma om stroom en water te besparen. Druk op de knop Tabletwasmiddel wanneer u gebruik

maakt van gecombineerd wasmiddel dat zout, spoelhulp en extra functies bevat. U kunt de knop Extra (1) gebruiken om de volgende functies toe te voegen aan het compatibele wasprogramma.

Wanneer de hygiënefunctie (8) actief is, kunt u het wasproces hygiënischer maken door de wastemperatuur en duur van het lopende programma aan te passen.

Als u de extra spoelfunctie (8) selecteert, gaat het lampje voor extra spoelen aan. Er worden extra was- en spoelstappen toegevoegd aan het gekozen programma waardoor uw vaat schoner en glanzender wordt.

Als u de extra droogfunctie (8) selecteert, gaat het lampje voor extra drogen aan. De droogtijd van het gekozen programma wordt verlengd waardoor uw vaat droger wordt. Sommige functies kunnen niet gelijktijdig worden gekozen omdat ze niet met elkaar compatibel zijn.

PROGRAMMAKEUZE EN BEDIENEN VAN DE MACHINE Bedienen van de machine

Als u tijdens het laatst gebruikte wasprogramma een extra functie heeft gebruikt, blijft deze functie actief in het volgende wasprogramma. Als u deze functie voor het nieuwgekozen programma wenst te annuleren, druk dan lang op de knop van de functie. Het lampje dooft en de functie wordt uitgeschakeld. Alternatief kunt u ook op de Aan/Uit-knop (4) om de machine uit te schakelen. Als u een extra functie wenst te gebruiken in het nieuw gekozen programma, selecteer deze functie(s) dan gewoon.

OPMERKING: Als u de machine uitschakelt nadat u de uitgestelde starttijd hebt ingesteld en het programma hebt gestart, wordt de uitgestelde starttijd geannuleerd.

OPMERKING: U kunt op de uitstelknop (2) drukken voor het programma start, om de start van het programma 1 tot 19 uur uit te stellen.

Als u de uitgestelde starttijd wilt wijzigen, drukt u eerst op de start/pauze-knop en dan op de uitstelknop om de nieuwe uitgestelde starttijd te kiezen. Druk op de start/pauze-knop om de nieuwe uitgestelde starttijd te

activeren. Om de uitsteltijd te annuleren drukt u op de uitstelknop tot de weergegeven tijd 0 uur is.

OPMERKING: De indicator Zout bijvullen (9) begint te branden als er geen of te weinig zout aanwezig is in het reservoir. In dat geval moet u het zoutreservoir bijvullen.

OPMERKING: De indicator

Spoelmiddel bijvullen (9) begint te branden als er geen of te weinig spoelmiddel aanwezig is in het reservoir. In dat geval moet u het spoelmiddelreservoir bijvullen.

7.1 Het programma wijzigen

Om het programma te wijzigen terwijl er een wasprogramma draait.

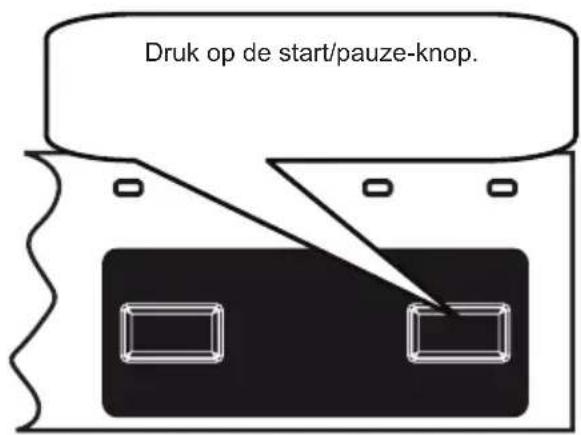

Druk op de start/pauze-knop.

Nadat het programma is gestopt, kunt u het gewenste programma kiezen met de programmakeuzeknop.

Druk op de start/pauze-knop om het nieuw geselecteerde programma te starten. Het nieuw geselecteerde programma gaat verder in plaats van het vorige programma.

7.2 Het programma annuleren

Om het programma te annuleren terwijl er een wascyclus bezig is.

Druk gedurende 3 seconden op de start/pauze-knop. Tijdens het annuleringsproces knippert het Einde-lampje. De machine zal gedurende ongeveer 30 seconden het water wegpom- pen.

Zodra het Einde-lampje begint te branden, drukt u op de aan/uit-knop om de machine uit te schakelen. Trek de stekker uit het stopcontact. Zet de waterkraan dicht.

OPMERKING: Open de deur niet voor- net programma klaar is.

OPMERKING: Aan het einde van het programma kunt u de deur van uw ma- te op een kier laten staan om het droog- es te versnellen.

OPMERKING: Wanneer u de deur van machine opent, of de stroom valt uit ti- s een wascyclus, gaat het programma bon verder wanneer de deur weer werd oten of wanneer er weer stroom is.

8. REINIGING EN ONDERHOUD

Het is van belang uw vaatwasmachine te reinigen om de levensduur van de machine te verlengen.

Zorg ervoor dat de instelling voor waterontharding (indien aanwezig) correct is uitgevoerd en de juiste hoeveelheid wasmiddel wordt gebruikt om kalkaanslag te voorkomen. Vul het zoutcompartiment bij als het lampje van de zoutsensor gaat branden.

Met de tijd kunnen er in uw vaatwasmachine olieresten of kalkaanslag ophopen. Indien dit gebeurt:

• Vul het wasmiddelvak maar plaats geen vaat. Selecteer een programma met een hoge temperatuur en draai dit met een lege vaatwasmachine. Als dit uw vaatwasmachine niet voldoende reinigt, kunt u een reinigingsmiddel gebruiken dat bestemd is voor vaatwasmachines.
• Reinig het apparaat regelmatig iedere maand om zijn levensduur te verlengen.
• Veeg de deurrubbers regelmatig met een vochtige doek om eventuele opgehoopte resten of vreemde voorwerpen te verwijderen.

8.1. Filters

Reinig de filters en sproeiarmen minstens eenmaal per week. Indien er voedselresten of vreemde voorwerpen op de grove en fijne filters zijn achtergebleven, verwijdert u de filters en reinigt u ze grondig met water.

a) Microfilter

b) Grove filter

c) Metalen filter

Om de filtercombinatie te verwijderen en te reinigen draait u deze naar links en verwijdert u deze met een optillende beweging (1). Trek het grove filter uit het microfilter (2). Trek daarna het metalen filter eruit (3). Spoel het filter met veel water totdat het vrij is van resten. De filter terugplaatsen. Zet de filters in elkaar en draai het geheel naar rechts (4).

• Gebruik uw vaatwasmachine nooit zonder filter.
• Het onjuist plaatsen van het filter zal de waseffectiviteit verminderen.
• Schone filters zijn van belang om de machine correct te laten werken.

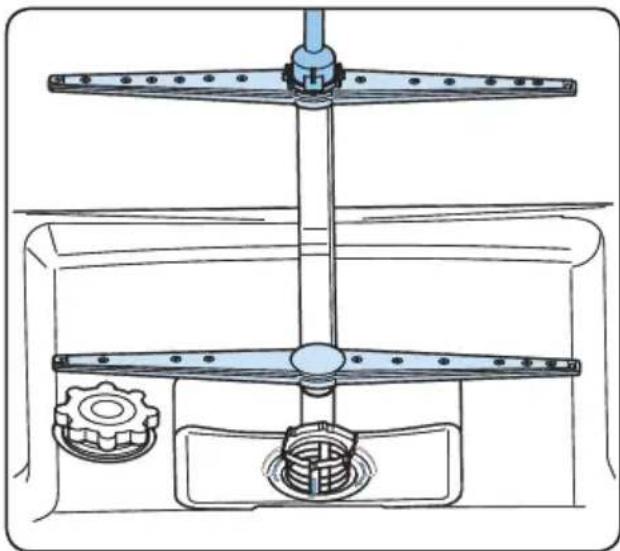

8.2. Sproeiarmen

Zorg dat de sproeigaten niet verstopt zijn en dat er geen voedselresten of vreemd voorwerp aan de sproeiarmen kleeft. Verwijder de sproeiarmen bij verstopping en reinig ze onder de kraan. Om de bovensproeiarm te verwijderen, ontdoet u hem van de moer die hem om zijn plaats houdt door deze naar rechts te draaien en vervolgens naar beneden te trekken. Zorg dat de moer goed vastzit bij het terugzetten van de bovensproeiarm.

Grote voedselresten of vreemde voorwerpen die niet door de filters werden opgevangen, kunnen de pomp voor het afvoerwater verstoppen. Het spoelwater bevindt zich dan bovenop het filter.

⚠ Waarschuwing: risico op snijwonden!

Zorg er bij het reinigen van de pomp voor het afvoerwater voor dat u zichzelf niet bezeerd aan glasscherven of puntige voorwerpen.

In dit geval:

1. Trek als eerste altijd de stekker van het apparaat uit het stopcontact.
2. Neem de manden uit.
3. Verwijder de filters.
4. Schep het water uit. Gebruik indien nodig een spons.
5. Controleer het gebied en verwijder vreemde voorwerpen.
6. Installeer de filters.
7. Plaats de manden terug.

9 PROBLEEMOPLOSSING

STORING MOGEL	JKE OORZAAK PROBLEEMOPLOSSING
Het programma start niet.	De stekker van uw vaatwasmachine steekt niet in het stopcontact.	Steek de stekker van uw vaatwasmachine in het stopcontact.
	Uw vaatwasmachine is niet ingeschakeld.	Schakel de vaatwasmachine in door op de aan/uit-knop te drukken.
	Gesprongen zekering. Controleer de zekeringen in huis.
	Waterkraan is gesloten. Draai de waterkraan open.
	De deur van uw vaatwasmachine is open.	Sluit de deur van de vaatwasmachine.
	Wateraanvoerslang en machinefilters zijn verstopt.	Controleer de wateraanvoerslang en machinefilters en zorg ervoor dat ze niet verstopt zijn.
Er blijft water in de machine staan.	Waterafvoerslang is verstopt of gedraaid.	Controleer de afvoerslang, reinig deze of draai deze terug goed.
	De filters zijn verstopt. Reinig de filters.
	Het programma is nog niet beëindigd.	Wacht tot het programma is beëindigd.
Machine stopt tijdens het wassen.	Stroomonderbreking. Controleer de netvoeding.
	Storing in de watertoevoer. Controleer de waterkraan.
Tijdens de vaatwas worden rinkelende en bonkende geluiden gehoord.	De sproeiarm raakt het vaatwerk in de ondermand.	Verplaats of verwijder voorwerpen die de sproeiarm blokkeren.
Er blijven wat voedselresten achter op de vaat.	Vaatwerk niet juist geplaatst, gesproeid water bereikt het betreffende vaatwerk niet.	Laad de manden niet te vol.
	Het vaatwerk leunt tegen elkaar aan.	Plaats het vaatwerk zoals aangegeven in het deel over het laden van uw vaatwasmachine.
	Niet genoeg vaatwasmiddel gebruikt.	Gebruik de correcte hoeveelheid vaatwasmiddel, zoals aangegeven in de programmatabel.
	Verkeerd wasprogramma geselecteerd.	Gebruik de informatie in de programmatabel om het meest geschikte programma te selecteren.
	Sproeiarmen verstopt met voedselresten.	Reinig de gaten in de sproeiarmen met smalle voorwerpen.
	Filters of waterafvoerpomp verstopt of filter verkeerd geplaatst.	Controleer of de afvoerslang en filters correct zijn geplaatst.
STORING MOGELIJKE OORZAAK PROBLEEMOPLOSSING
Er blijven witachtige vlekken achter op het vaatwerk.	Niet genoeg vaatwasmiddel gebruikt.	Gebruik de correcte hoeveelheid vaatwasmiddel, zoals aangegeven in de programmatabel.
	De dosering van glansspoelmiddel en/of waterontharder is te laag ingesteld.	Verhoog het niveau van glansspoelmiddel en/of waterontharder.
	Hoog waterhardheidsniveau.	Verhoog het wateronthardingsniveau en voeg zout toe.
	De dop van het zoutreservoir is niet goed gesloten.	Controleer of de dop van het zoutreservoir goed is gesloten.
Het vaatwerk droogt niet.	De droogoptie is niet geselecteerd.	Selecteer een programma met een droogoptie.
	De glansspoelmiddeldosering is te laag.	Verhoog de instelling van de glansspoelmiddeldosering.
Er vormen zich roestvlekken op het vaatwerk.	Het roestvrijstalen vaatwerk is niet van voldoende kwaliteit.	Gebruik alleen sets die geschikt zijn voor de vaatwasmachine.
	Het waswater bevat veel zout.	Pas het waterhardheidsniveau aan met behulp van de waterhardheidstabel.
	De dop van het zoutreservoir is niet goed gesloten.	Controleer of de dop van het zoutreservoir goed is gesloten.
	Te veel zout gemorst in de vaatwasmachine bij het vullen met zout.	Gebruik een trechter terwijl u het vak vult met zout om morsen te voorkomen.
	Slechte stroomaarding.	Raadpleeg onmiddellijk een gekwalificeerde elektricien.
Het vaatwasmiddel blijft in het vaatwasmiddelvak.	Er werd vaatwasmiddel toegevoegd in een nat vaatwasmiddelvak.	Zorg ervoor dat het vaatwasmiddelvak droog is voor gebruik.

AUTOMATISCHE FOUTMELDINGEN EN WAT TE DOEN

FOUTCODE MOGELIJKE FOUT WAT TE DOEN
F5	Onvoldoende water	Zorg ervoor dat de watertoevoerkraan open staat en dat er water stroomt
		Koppel de watertoevoerslang los van de kraan en maak het filter van de slang schoon.
		Neem contact op met de klantenservice als de fout blijft optreden.
F3	Continue watertoevoer	Sluit de kraan en neem contact op met de klantenservice.
F2	Water afvoeren niet mogelijk	De waterafvoerslang en filters zijn mogelijk verstopt.
		Annuleer het programma.
		Als de fout aan blijft houden, neem dan contact op met de klantenservice.
F8	Hittestoring	Neem contact op met de klantenservice.
F1 Overlopen		Haal de stekker van de vaatwasser uit het stopcontact en draai de kraan dicht.
		Neem contact op met de klantenservice.
FE Fout in printplaat Neem contact op met de klantenservice.
F7 Oververhitting Neem contact op met de klantenservice.
F9 Fout positie verdeler Neem contact op met de klantenservice.
F6 Defecte verwarmsensor Neem contact op met de klantenservice.

De installatie- en reparatieprocedures moeten altijd worden uitgevoerd door de erkende servicemonteur om eventuele risico's te vermijden. De fabrikant kan niet aansprakelijk worden gesteld voor schade die kan voortvloeien uit procedures die zijn uitgevoerd door onbevoegde personen. Reparaties mogen alleen worden uitgevoerd door monteurs. Zorg er bij vervanging van onderdelen voor dat er alleen originele reserveonderdelen worden gebruikt.

Onjuiste reparaties of het gebruik van onderdelen die niet origineel zijn, kunnen behoorlijke schade veroorzaken en is aanzienlijk risicovol voor de gebruiker.

De contactinformatie van uw klantenservice vindt u op de achterkant van dit document. Originele reserveonderdelen, die relevant zijn voor de machinewerking volgens de overeenkomstige eco-ontwerpverordening, zijn verkrijgbaar bij de klantenservice gedurende minstens 10 jaar nadat uw apparaat binnen de Europese Economische Ruimte op de markt werd gebracht.

Service & Support

Visit Our Website
