EGX-3022 TI N - Forn EDESA - Gratis gebruiksaanwijzing en handleiding

Producttype	Inbouw gaskookplaat
Merk	Edesa
Model	EGX-3022 TI N
Voeding	Gas (instelbaar afhankelijk van gastype) en elektriciteit voor ontsteking
Ontsteking	Automatisch met batterij (type D, LR20, R20S, 1,5 V) of handmatig
Veiligheid	Thermoelectricche veiligheid op branders (gasafsluiting bij vlam uit)
Branders	Gasbranders met vlamregeling van max tot min
Kookoppervlak	Vitrokeramisch (met roestvrijstalen roosters)
Materialen	Glas, staal en email
Onderhoud	Reinigen met niet-schurende producten, vermijd chloor en stoom
Installatie	Ingebouwd in werkblad, afdichtingsring meegeleverd
Gasaansluiting	Metalen vaste/semi-vaste aansluiting of flexibel
Elektrische aansluiting	220-240 V, aarding verplicht
Vermogen	Variabel afhankelijk van injectoren (zie kenmerktabel)
Afmetingen (B x D x H)	Ongeveer 590 x 520 x 80 mm (standaardschatting)
Gewicht	Ongeveer 12 kg (schatting)
Gebruik	Alleen huishoudelijk
Garantie	Fabrieksgarantie exclusief batterijen
Repareerbaarheid	Injectoren en kranen vervangbaar door vakman
Inbegrepen accessoires	Afdichtingsring, reserve-injectoren afhankelijk van gas
Aantal branders	4 (standaardschatting voor inbouwmodel)
Compatibel gastype	Aardgas (G20/G25) en LPG (butaan/propaan) afhankelijk van injectoren

Veelgestelde vragen - EGX-3022 TI N EDESA

Hoe steek ik een brander aan op de Edesa EGX-3022 TI N kookplaat?

Om een brander aan te steken, duw en draai de bijbehorende knop linksom tot de maximale stand. Breng een vlam of gebruik de automatische ontsteking. Voor modellen met thermokoppelveiligheid, houd de knop 3 tot 5 seconden ingedrukt na ontsteking.

Welk type batterij gebruiken voor de automatische ontsteking?

De automatische ontsteking heeft een batterij type D, LR20 of R20S van 1,5 V nodig. Plaats deze in het compartiment achter de plaat, linksonder, met inachtneming van de polariteit.

Hoe het vitrokeramische oppervlak reinigen?

Verwijder resten met een metalen schuurspons, reinig dan warm met een product als Sidol of Stahfix en keukenpapier. Spoel af met water en droog. Vermijd schurende sponzen, agressieve schoonmaakmiddelen (type Fornospray) en stoomreinigers.

Wat te doen als de automatische ontsteking niet werkt?

Controleer eerst of de batterij niet leeg is en vervang deze indien nodig. Als het probleem aanhoudt, neem dan contact op met de klantenservice of onderhoudsdienst.

Kan men diffusers of aardewerk pannen gebruiken?

Nee, het gebruik van aardewerk pannen en diffusers is verboden op deze kookplaat.

Hoe de kookplaat aanpassen aan een ander gastype?

Vervang de injectoren door die passen bij het nieuwe gas (zie kenmerktabel). Stel vervolgens het minimum af door de schroef van de kraan met een schroevendraaier te draaien. Voor LPG draait u de minimale afstelschroef volledig vast.

Wat is de veiligheidsafstand voor de installatie?

Het apparaat moet worden geïnstalleerd in een voldoende geventileerde ruimte, met een luchttoevoer van ten minste 2,0 m³/h per kW geïnstalleerd vermogen. Houd u aan de geldende normen.

Hoe de branders reinigen?

Was regelmatig de openingen en deksels van de branders met kokend water en afwasmiddel. Verwijder aanslag, droog grondig en controleer of alle gaatjes open zijn.

Wat te doen bij gaslek?

Vervang bij een lek onmiddellijk de toevoerslang. Controleer regelmatig de staat ervan en vervang deze voor de aangegeven vervaldatum. Controleer na installatie de dichtheid met zeepwater.

Hoe de kookplaat elektrisch aansluiten?

De aansluiting moet door een specialist worden uitgevoerd. De spanning moet overeenkomen met die op het typeplaatje. Aarding is verplicht. Gebruik een geschikte kabel en stekker, of een omnipolaire schakelaar met een contactopening van minimaal 3 mm.

GEBRUIKSAANWIJZING EGX-3022 TI N EDESA

wij danken u en feliciteren ons met de door u gedane keuze.

Dit nieuwe produkt, zorgvuldig ontworpen en geconstrueera uit materialen van de allerbeste kwaliteit, is gedegen uitgetest am al uw eisen voor een perfect kookresultaat te kunnen bevredigen.

Wij verzoeken u daarom de eenvoudige instructies te lezen en te respecteren, dewelke het u toe zullen staan om al vanaf het eerste gebruik uitstekende resultaten te bereiken.

Met dit moderne apparaat doen wij u onze welgemeende gelukwensen toekomen.

DE FABRIKANT

INDEX

MODELLEN MET BATTERIJEN

Garantie

Pakket

Installatie en doeltreffendheid

INSTRUCTIES VOOR DE GEBRUIKER

Installatie

Gebruik

Onderhoud

INSTRUCTIES VOOR DE INSTALLATEUR

Installatie

Gasaansluiting

Elektrische aansluiting

Karakteristieken verstuivers

DIT PRODUKT IS ALS HUISHOUDELIJK APPARAAT GEDACHT. VOOR BESCHADIGINGEN AAN SPULLEN OF PERSONEN DIE AAN VERKEERDE INSTALLATIE, MISBRUIK OT VERKEERDE GEBRUIK ZIJN TE WIJTEN, NEEMT DE FABRIKANT GEEN VERANTWOORDELIJKHEID OP ZICH.

INSTRUCTIES VOOR DE GEBRUIKER

Installatie

Alie handelingen met betrekking tot de installatie (elektrische verbinding) moeten worden uitgevoerd door gekwalificeerd personeel volgens de geldende normen.

Zie voor de specifieke instructies het gedeelte gereserveerd voor de installateur.

Gebruik

Gasbrander (Afb. 1).

De ontsteking van de brander gebeurt door een vlammetje dicht bij de gaatjes bovenop de brander te houden en gelijktijdig de corresponderende knop in te drukken en tegen de klok in te draaien totdat deze overeenkomt met de 'maximum'-indicatie. Regel na ontsteking de vlam naar wens, De 'minimum'-positie bevindt zich aan het einde van de draaiing tegen de klok in.

Bij de modellen met automatische ontsteking de draaiknop bedienen zoals boven omschreven, terwijl tegelijkertijd de drukknop ernaast wordt ingedrukt. De hierbij ontstane vonk zal de desbetrefende brander doen ontsleken.

In de modellen die automatisch / gelijktijdig (met een hand) kunnen worden aangestoken, hoeft u enkel en alleen op de overeenstemmende knop de voormelde werkwijze te volgen.

Na ontsteking de drukknop direct loslaten en de vlam naar wens regelen.

Op de modellen met een thermo-elektrische veiligheid kan u de vuren aansteken zoals in de diverse voorgaande gewallen is uitgelegd: houd de knop ongeveer 3/5 seconden in de maximale stand ingedrukl. Wanneer men de knop loslaat, moet men zich ervan verzekeren, dat de vlam aan blijft.

N.B.: - Het wordt aangeraden pannen tegebruiken met een diameter die overeenkomt met de betreffende brander, voorkomend dat in de maximumsland de vlam buiten de pan uit slaat

- laat de kookplaten niet met lege pannen ingeschakeld

- vermijdt het gebruik van grilgerei op de Crystalkookplaten.

Na beeindiging van het koken is het goed om ook de hoofdkraan van het systeem enlof van de gasfles te sluiten.

GAS

* met reductierooster

De garantie (garantieservice) dekt de batterijen niet.

De fabrikant van de gasplaat is vrijgesteld van aansprakelijkheid voor batterijstoringen.

Pakket

Bij sommige modellen worden batterijen bijgeleverd (type D of LR20 of R20S; 1,5 V) voor de functie van automatisch ontsteking. Vak (inrichting) voor het installeren van de batterijen linksonder op de achterzijde van de plaat, weergegeven op de afbeelding.

Is de batterij niet inbegrepen, dan moet u hem afzonderlijk aankopen.

Installatie en doeltreffendheid

Voordat u de plaat op het werkvlak installeert, een batterij invoeren, (let op de richting van «+» en «-») polen in de bijzondere inrichting linksonder op de achterzijde van de plaat, weergegeven op de afbeelding.

Voordat u de plaat definitief bevestigt op het werkvlak met speciaal afdichtmiddel (opvulling) met lijmbasis (inbegrepen), controleert u dat de automatische ontsteking correct werkt. Druk hiertoe op een knop en draai hem linksom zodat het merkteken naar het vlamsymbool wijst. Wacht tot vonken worden afgegeven, gevolgd door de kenmerkende knetterende geluiden.

Werkt de automatische ontsteking niet goed, controleer dan of de batterij leeg is en vervang hem. Telefoneer de klantenservice of de onderhoudsdienst indien het probleem aanhoudt.

Onderhoud

Gas/Elektrische

Voor iedere handeling de apparatuur elektrisch uitschakelen. Voor een lange levensduur van de apparatuur is het onontbeerlijk periodiek een degelijke algemene schoonmaak uit te voeren en daarbij rekening te houden met het volgende:

• de glasdelen, de stalen en/of geglazuurde gedeelten moeten schoongemaakt worden met passende, niet-schurende of -corrosieve produkten (commercieel verkrijgbaar). Vermijdt produkten op basis van chloor (bleek-middelen, enz.)
• vermijdt zure of alkalische stoffen (azijn, zout, citroensap, enz.) op de plaat achter te laten
• de vlamverdelers en de dekseltjes (verwijderbare delen van de brander) moeten regelmatig gewassert worden met kokend water en zeep, er zorg voor dragend elk eventueel aanbaksel te verwijderen, en goed afgedroogd worden waarbig gecontroleerd moet worden dat geen van gaatjes van de vlamverdelers ook maar gedeeltelijk geblokeerd is.
• de elektrische kookplaten worden met een vochtige doek schoongemaakt en licht ingeolied een smeerolie wanneer ze nog lauwwarm zijn.
• de stalen roosters van het werkblad verkleuren blauwachtige nadat ze zijn verwarmd, dil vermindert de kwaliteit niet. Om het originele aspect terug te krijgen gebruikt men een schurend produkt.

N.B.: - De eventuele smering van de kranen moet uitgevoerd worden door gekwalificeerd personeel, tot welke het goed is zieh te wenden in geval van gebrekkige werking. Controleer periodiek de staat van de flexibele gastoevoerslang. In geval van lekkage is de onmiddellijke tussenkomst van gekwalificeerd personeel vereist ter vervanging.

Onderhoud verglaaso keramiek oppewlakte

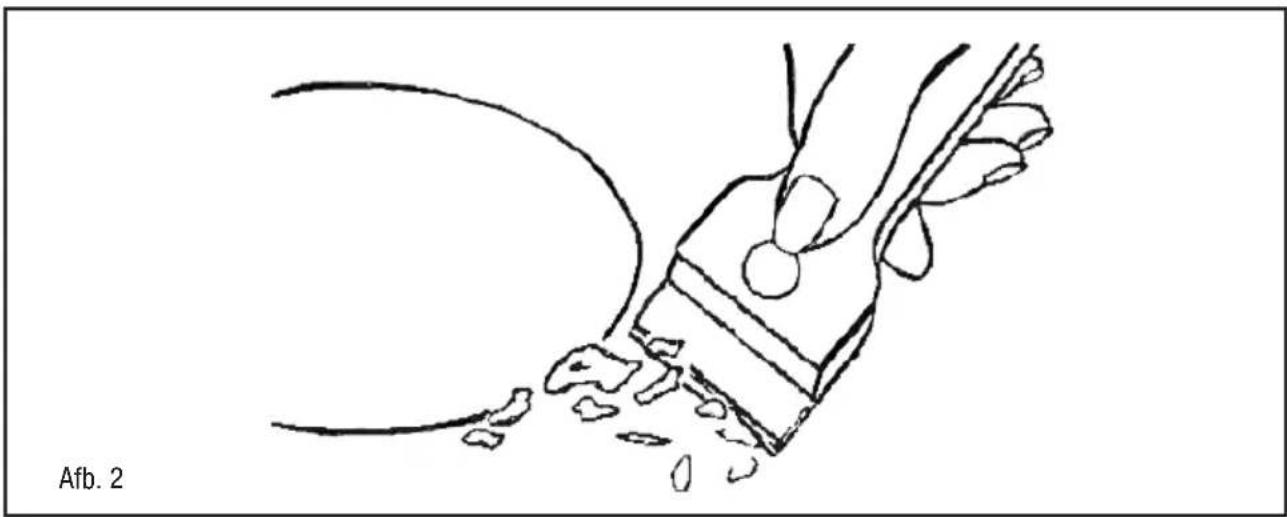

(Fig. 2) Voor het koken etensresten en vetspatten van het kookoppervlak verwijderen met een schraper. Vervolgens de warme zone reinigen met Sidol of Stahlfix en keukenpapier, naspoelen met water en drogen met een schoon stuk keukenpapier.

Stukjes aluminiumfolie, plastic voorwerpen, suiker of sterk suikerhoudend voedsel moeten onmiddellijk van de kookzone verwijderd worden met een schraper om mogelijke beschadigingen aan het oppervlak van de plaat te voorkomen. In geen enkel geval sponzen of ruwe doeken gebruiken; ook het gebruik van aggresieve reinigingsmiddelen zoals Fornospray of vlekverwijderaars vermijden.

Gebruik geen stoomreinigingsapparaten om de kookplaat schoon te maken.

Dit apparaat is niet voorzien van een afvoermogelijkheid voor de verbrandingsprodukten. Het wordt aanbevolen het apparaat te installeren in een voldoende geventileerde ruimte volgens de geldende wettelijke voorzieningen. De voor de verbranding benodigde hoeveelheid tucht mag niet minder zijn dan 2.0 m³/h per kW geinstalleerd vermogen. Zie de tabel vermogen branders.

Plaatsing

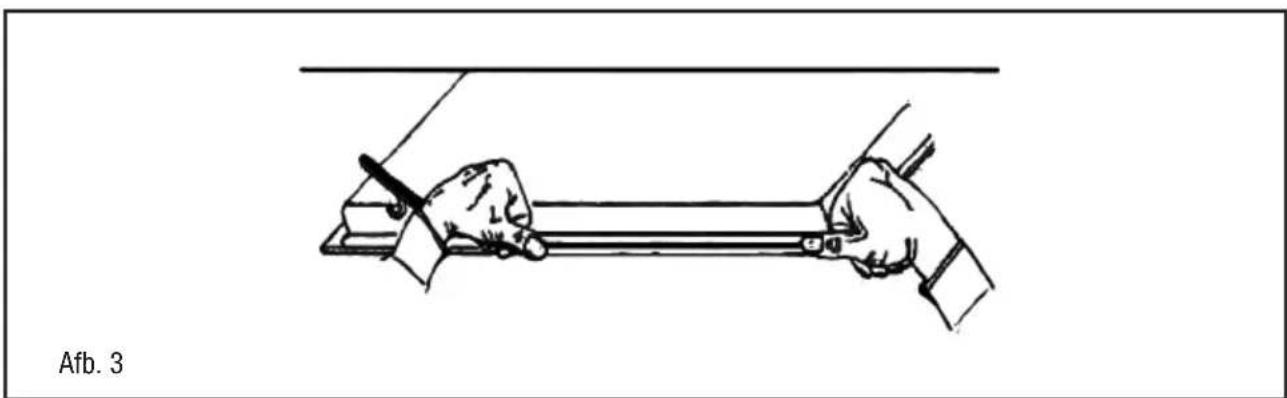

Het apparaat is voorzien om te worden verzonken in een keukenblad zoals geillustreerd in de betreffende figuur. Alvorens het werkblad te plaatsen moet de afdichtingspakking worden aangebracht over de hele omtrek van de inbouwopening.

- dat hei stroomvoorzienende apparaat voorzien is van een effectieve aardeverbinding volgens de wettelijk voorgeschreven normen en beschikkingen, Het aarden is verplicht volgens de wet.

In het geval dat het apparaat niet is uitgerust rnet een kabel enlof stekker, dient gehruik gemaakt te worden van materiaal, geschikt voor de stromvoering en de werktemperatuur, zoals aangegeven op de registratieplaat. De kabel mag op gern enkel punt een temperatuur bereiken die hoger is dan 50°C boven de omgevingstemperatuur.

Wenst men een directe verbinding met het lichtnet, dan is het noodzakelijk een onderbrekingsschakelaar tussen te plaatsen, met een minimale afstand van 3 mm tussen de contacten, die gedimensioneerd is voor het geregistreerd vermogen en voldoet am de geldende normen (de aardekabel geel/groen mag niet door de schakelaar worden onderbroken). De stekker of schakelaar moet gemakkelijk bereikbaar zijn als de apparatuur eenmaal geinstalleerd is. De fabrikant wijst iedere verantwoordelijkheid af in geval dat het bovenstaande en de gebruikelijke preventieve normen niet worden gerespecteerd.

Als de voedingskabel beschadigd is, moet hij worden vervangen door een nieuwe kabel of door een speciale set die door moeten worden geleverd door de fabrikant of de klantenservice.

Het is verboden silicone voor de afdichting te gebruiken. Enkel de bijgeleverde dichte pakking mag worden gebruikt.

Het gebruik van aardewerk kookpotten en diffusors is verboden.

GASAANSLUITING

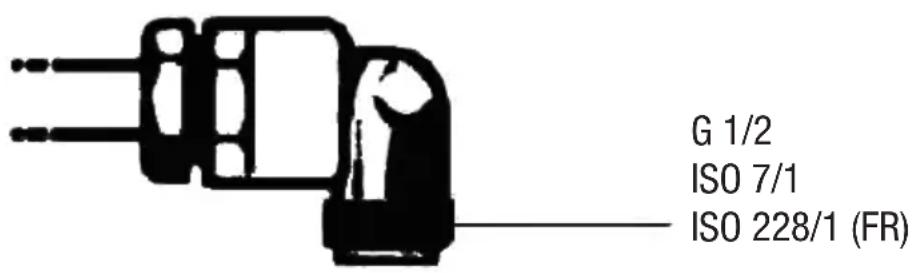

(Afb. 4) Sluit de apparatuur aan op de gasfles of de gasleiding volgens de van kracht zijnde voorschriften, zich er vantevoren van overluigend dat de apparatuur geschikt is voor het beschikbare type gas. Is dit niet het geval zie dan: "Aanpassing aan een ander type gas", Ga bovendien na of de toevoerdruk valt binnen de waarden, vermeld in de tabel; "Karakteristieken verstuivers".

Stijvelhalfstijve metalen aansluiting

Voor de aansluiting uit met metalen verbindingsstukken en leidingen (eventueel flexibel), zodaning dat er geen spanning komt te staan op de interne delen van de apparatuur.

N.B.: - Na beeindigen van de installatie de gasdichtheid van alle verbindingen controleren met een zeepoplossing.

Afb. 4

Elektrische aansluiting

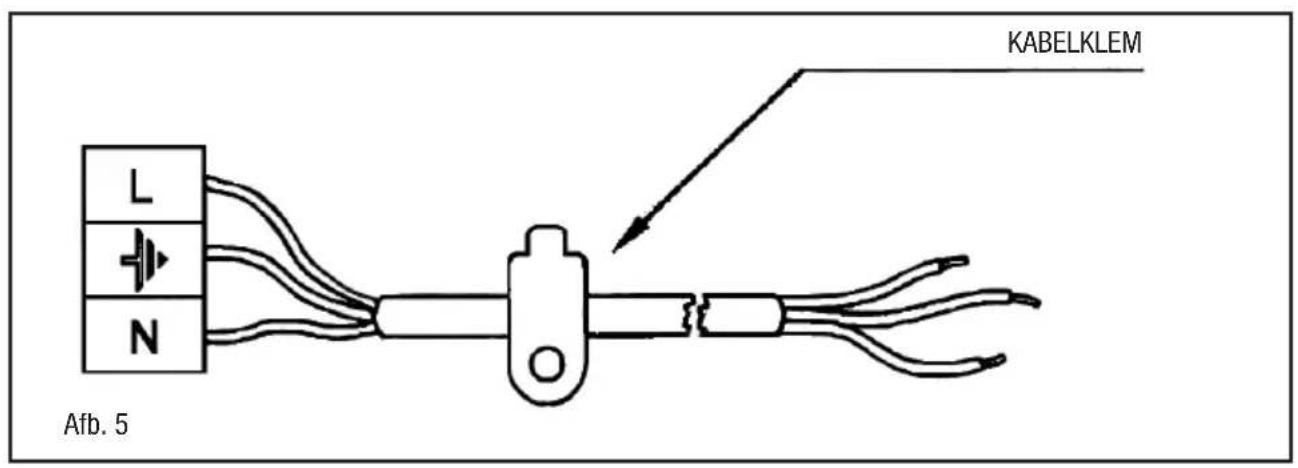

(Afb. 5) Alvorens de elektrische amsluiting te verrichten verzekert men zich ervan dat:

- de karakteristieken van het stroomvoorzienende apparaat voldoen aan hetgeen is vermeld op de registratieplaat onderop de kookplaat;

- dat hei stroomvoorzienende apparaat voorzien is van een effectieve aardeverbinding volgens de wettelijk voorgeschreven normen en beschikkingen, Het aarden is verplicht volgens de wet.

In het geval dat het apparaat niet is uitgerust rnet een kabel enlof stekker, dient gehruik gemaakt te worden van materiaal, geschikt voor de stromvoering en de werktemperatuur, zoals aangegeven op de registratieplaat. De kabel mag op gern enkel punt een temperatuur bereiken die hoger is dan 50°C boven de omgevingstemperatuur.

Wenst men een directe verbinding met het lichtnet, dan is het noodzakelijk een onderbrekingsschakelaar tussen te plaatsen, met een minimale afstand van 3 mm tussen de contacten, die gedimensioneerd is voor het geregistreerd vermogen en voldoet am de geldende normen (de aardekabel geel/groen mag niet door de schakelaar worden onderbroken). De stekker of schakelaar moet gemakkelijk bereikbaar zijn als de apparatuur eenmaal geinstalleerd is.

De fabrikant wijst iedere verantwoordelijkheid af in geval dat het bovenstaande en de gebruikelijke preventieve normen niet worden gerespecteerd.

Als de voedingskabel beschadigd is, moet hij worden vervangen door een nieuwe kabel of door een speciale set die door moeten worden geleverd door de fabrikant of de klantenservice.

Aanpassing aan een ander type gas

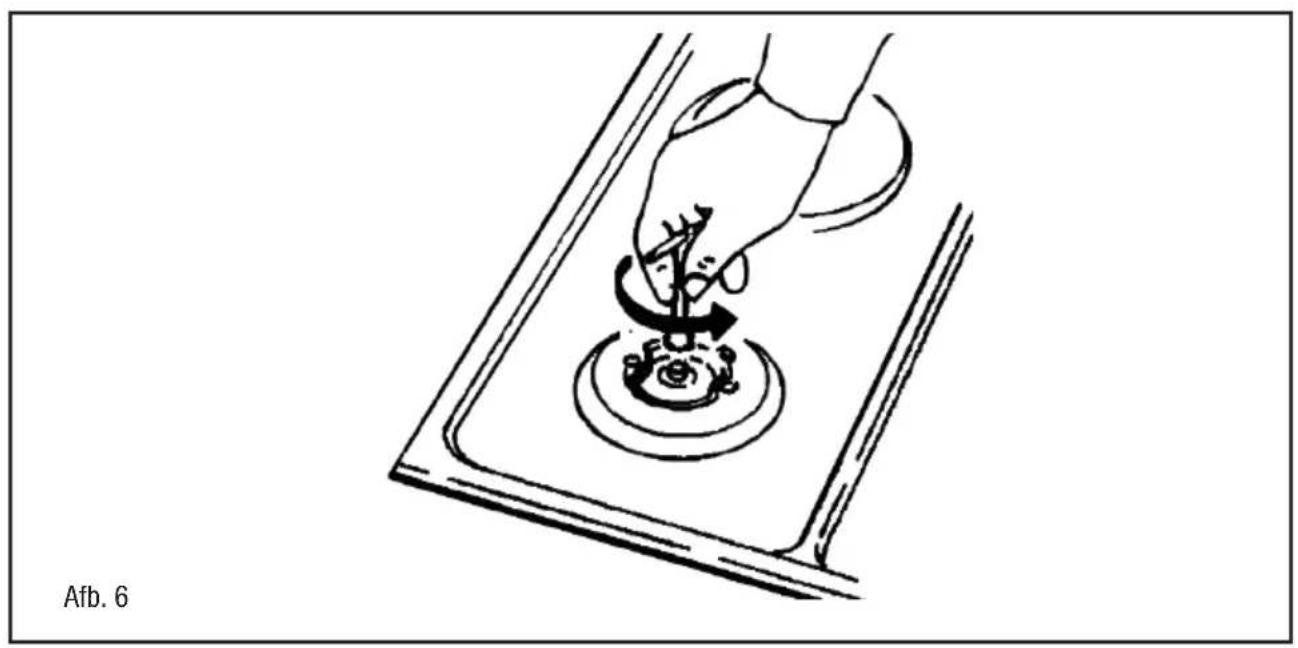

(Afb. 6) Als blijkt dat de apparatuur uitgevoerd is voor een ander type gas dan ter plaatse beschikbaar, dient men:

- de injectoren (Afb. 6) te vervangen door degene die corresponderen met het te gebruiken gas (zie de tabel "Karakteristieken verstuivers").

- teneinde het minimum in te stellen draait men met een schroevedraaier de schroef aan de kraan (z. afb. 7), nadat deze op het minimum gedraaid werd. Bij toestellen die op vloeibaar gas (butaan/ propaan) werken moet men de stelschroef vast aandraaien.
