GEBRUIKSAANWIJZING A150669 BARTSCHER

1.1 Informatie over de gebruiksaanwijzing 86
1.2 Symboolverklaring 86
1.3 Aansprakelijkheid en vrijwaring 87
1.4 Auteursrecht 87
1.5 Verklaring van conformiteit 87

2. Veiligkeit 88

2.1 Algemene informatatie 88
2.2 Aanwijzingen vooreiligheid bij het gebruik van het apparaat 88-89
2.3 Reglementair gebruiK 89

3. Transport, verpakking en Bewaring 90

3.1 Controle bij aflevering 90
3.2 Verpakking 90
3.3Bewaring 90

4. Specifications

4.1 Technische gegevens
4.2 Overzicht van onderdelen

5. Installatie en bediening

5.1 Veiligheidsvoorschriften
5.2 Installatie en aansluiting
5.3 Bediening

6. Reiniging en onderhoud 95

6.1 Veiligheidsvoorschriften
6.2 Reiniging
6.3 Veiligheidsvoorschriften voor onderhoud

7. Mogelijkke storingen

8. Verwijdersen

Bartscher GmbH

1.1 Informatie over de gebruiksaanwijzing

Deze gebruiksaanwijzing bevat de beschrijving van de installmentie, de bediening en het onderhoud van het apparaat en dient als belangrijke informatiebron en naslagwerk. De kennis en het inachtnemen van alle hier beschreiben veiligheidsvoorschriften en instructies is een voorwaarde voor verig in just gebruik van het apparaat.

Daarom要去 de voor het toepassingsgebied van het apparaat geldende lokale voorschriften inzake ongevallenpreventie en algemene verilgheidsvoorschriften worden opgevolgd.

De gebruiksaanwijzing is een integraal onderdeel van het product en moet.altijd binnen handbereik bewaard worden, zodat deze installment-, bedienings-, onderhouds- en reinigingspersoneel er gebruik van kan make.

1.2 Symboolverklaring

Belangrijke veiligheids- en technische instructies+zijn in deze gebruiksaanwijzing aangeduid door symbolen. Deze instructies要去en bij het gebruik van dit apparaat absolut in acht worden genomen om ongelukken, gevaar voor personen of materièle schade te vermijden.

WAARSCHUWING!

Dit symbol waarschuwt voor gevaren, die tot lichamelijk letsel hunnen leiden. Volgt u de aangegeven veiligheidsinstrumenties op en wees in deze gezallen heel voorzichtig.

WAARSCHUWING! Gevaar voor elektrische schokken!

Bij dit symbool moet men op gevaarlijke situatives letten, die elektrische schokken kuren veroorzaken. Als de veiligheidsvoorschriften nicht worden opgevolgd, bestaat het gevaar van lichamelijke letsel en levensgevaar.

OPLETTEN!

Met dit symbol worden aanwijzingen gegeven, die als zij Niet in acht worden genomen, tot beschadiging, slecht functioneren en/of storing van het apparaat hunnen leiden.

AANWIJZING!

Dit symbol wijst op tips en informatie die wezenlijk zijn voor efficien t en storingsvrij gebruik van het apparaat.

WAARSCHUWING! Heet oppervlak!

Dit symbol waarschuwt ervoor dat het werkende apparaat een heet oppervlak hebft. Veronachtzaming van de waarschuwing kan verbranding verooorzaken!

1.3 Aansprakelijkheid en vrijwaring

Alle gegevens en tips die zijn opgenomen in deze gebruiksaanwijzing�<|im_start|>assistant rekening houdend met de geldende voorschriften, de actuèle technische stand van zaken en once langdurigeinzachten en ervaring.

Ook de tekst van deze gebruiksaanwijzing is zo goed möglich vertaald. Wij zijnECHTER Niet aansprakelijk voor eventuele fouten in de vertaling. Doorslaggevend is de bijgevoegde Duitse versie van deze gebruiksaanwijzing.

Het geleverde apparaat kan bij speciale bestellingen, aanvullende besteloptions of vanwege de新模式 technische ontwikkelingen afwijken van de hier beschreiben regels en grafische afbeeldingen. Hebt u vragen, neem dan contact op met de fabrikant.

AANWIZING!

Lees deze gebruiksaanwijzing zorgvuldig door voordat u begint met de werkzaamheden, met name voordat u het apparaat in gebruik neemt! De fabrikant is Niet aansprakelijk voor schade en storingen die zich veroorzaakt door het nicht inucht nemen van de informatie uit deze gebruiksaanwijzing.

Bewaar de gebruiksaanwijzing in de buurt van het product en zorg dat hij toegankelijk is voor alle personen, die met het apparaat werken. Wij behouden ons hetrecht voor om technische veranderingen in het product aan te brengen die leiden tot verbetering van de gebruikseigenschappen en de verdere ontwikkeling van het apparaat.

1.4 Auteursrecht

De gebruiksaanwijzing en de erin opgenomen teksten, tekeningen, Foto's en andere afbeeldingen zijn auteursrechtelijk beschermd. Niets (ook gedeelelijk)uit deze uitgave mag in ongeacht welke vom worden verveelvoudigd, verwerkt en/of gepubliceerd zonder voorafgaande schriftelijk toestemming van de fabrikant. Overtreding van het bovenstaande verplicht tot schadevergoeding. Wij behouden ons hetrecht voor tot verdere vorderingen.

AANWIZING!

De inhoudelijk gegevens, teksten, tekeningen, Foto's en andere afbeeldingen vallen onder het autoursrechten hetrecht op de bescherming van de industrielle eigendom. leder misbruik is strafbaar.

1.5 Verklaring van Conformiteit

Het apparaat beantwoordt aan de actuèle EU-normen en richtlijnen.

Dit bevestigen we in de EG-Verklaring van Conformiteit.

Indien gewenst, sturen we ugraag de betreffende Verklaring van Conformiteit toe.

2. Veiligheid

In dit gedeelte worden een overzicht gegeven van alle belangrijke veiligheidsaspecten. Bovendien zijn er in de onderstaande hoofdstukken concrete veiligheidsvoorschriften opgenomen (aangeduid met symbolen) om risico's te voorkomen. Daarom要去en de op het apparaat aangebrachte pictogrammen, tekens en opschriften in acht genomen worden en steeds goed leesbaar gehonden.

Het in acht nemen van alle veiligheidsvoorschriften garandeert een optimale bescherming gegen bevaren en een veilig en storingsvrij gebruik van het apparaat.

2.1 Algemeen

Het apparaat is gemaakt volgens de LASTE stand der techniek. Het kan城县 en bron van gevaar vormen als het apparaat Niet in overeenstemming met zich bestemming gebruikt worden.

Kennis van de inhoud van deze gebruiksaanwijzing is een van de voorwaarden, om gevaren en fouten te vermijden waardoor het apparaat veilig en storingsvrij gebruikt kan worden. Om gevaren te vermijden en om de optimale werkig te garanderen mag het apparaat zonder uitdukkelijke toestemming van de fabrikant Niet veranderd of omgebouwd worden.

Het apparaat mag alleen gebruikt worden als het zich in goede technische en veilige staat bevindt.

2.2 Aanwijzingen voor de veriligheid bij het gebruik van het apparaat

De veiligheidsinstrumentes haben betrekking op de EU-verordeningen, die op het tijdstip van productie van het apparaat van kracht zich.

Als het apparaat voor commerciele doeleinden wordt gebruikt, is de gebruiker ertoe verplicht, om gedurende de hele exploitatieperiode van het apparaat te controeren of de genoemde veiligheids-voorschriften overeenstemmen met de actuèle regels en om neue voorschriften na te leven.

Buiten de Europese Unie要去en de geldende veiligheidsvoorschriften en regels in acht worden genomen van deplaats waar het apparaat gebruikt worden.

Behalve de arbeitsveiligheidsvoorschriften uit deze gebruiksaanwijzing要去en de voor het toepassingsgebied van het apparaat algemeen geldende veiligheidsvoorschriften, voorschriften inzake ongevallenpreventie en de geldende richtlijnen inzake milieuubescherming in acht worden genomen en opgevolgd.

OPLETTEN!

o Het toestel is nicht bestemd voor gebruik door personen (inclusief kinderen) met een fysieke, sensorische of geestelijkke handicap en/of met onvoldoende ervaring en/of onvoldoende kennis, tenzij deze personen onder toezicht staan van een voor hun verilgheid verantwoordelijkpeerson of van die persoon voldoende uitleg hebben gekregen betreffende het gebruik maken van het apparaat.
○ Kinderen dienen onder toezicht te zichn om te voorkomen dat ze met het apparaat gaan spelen.
○ Deze gebruiksaanwijzing zorgvuldig bewaren. Als het apparaat aan een derde persoon ter beschikkung worden gesteld, moet de handleiding ook overgedragen worden.
○ Alle Personen die het apparaat gebruiken,要去en zich aan de regelsuit deze gebruiksaanwijzing houden en de verligheidsvoorschriften in acht nemen.
Het apparatusaat alleen in gesloten ruimtes gebruiken.

Het toestel is ontworpen voor vakgebruik en kan alleen door gespecialiseerd personeel in restauarties worden bediend.

Deeiligkeit is alleen dan gegardeerd als het apparaat gebruikt worden in overeenstemming met zich bestemming.

Alle technische ingrepen, ook de montage en het onderhoud, mogen uitsluitend worden uitgevoerd door de gekwalificeerde klantenservice.

Contactgrill is bested alleen voor grillen van grillproducten!

OPLETTEN!

Elk gebruik van het apparaat voor andere en/of afwijkende doeleinden dan waarvoort het bestemd is, is verboden en wordt aangemerkt als Niet in overeenstemming metহn bestemming.

Alle vorderingen, ongeacht in welke vom op de fabrikant en/of zijn gemachtigde met betrekking tot schade die is veroorzaakt door oneigenlijk gebruik, zich uitgesloten.

Voor alle schade die is veroorzaakt door verkeerde bediening van het apparaat is alleen en uitsluitend de gebruiker aansprakelijk.

3. Transport, verpakking en Bewaring

3.1 Controle bij aflevering

Als het apparaat afgeleverd is, onmiddelijk controlleren of het compleet en zonder transportschade is.

Als er duidelijk zichtbare transportschade is, het geleverde apparaat Niet of alleen onder voorbehoud aannemen. De schade opschrijven op de transportdocumenten/ het leveringsdocument van de leverancier. Vervolgens reclameren.

Verborgen gebreken onmiddelijk nadat ze zijn geconstasteerd, reclameren,,ondat eisen tot schadevergoeding alleen binnen de reclamatieperiode möglichk zich.

3.2 Verpakking

Gooi het verpakkingsmaterial van het apparaat Niet weg. U(Int sunt het eventuele gebruiken voor het bewaren van het apparaat, bij een verhuizing of als u het apparaat bij eventuale schade aan ons servicepunt moet sturen. Verwijder voor de ingebruikname het buitenste en binnenste verpakkingsmaterial volledig van het apparaat.

AANWIJZING!

Indien u de verpakking wilt weggooien, let dan op de in uw land geldende regels. Lever het verwerkbare verpakkingsmateriaal aan voor recycling.

Controleer of het apparaat en de accessoires compleet zich. Indien er onderdelen ontbreken, neem dan contact op met unsere Klantenservice.

3.3 Bewaring

Bewaar de gesloten verpakking tot de installmentie en volgens de op de buitenkant aangebrachte plaats- en bewaringsmarkering.

Verpakpakte apparaten alleen als volgt bewaren:

• Niet buitenshuis bewaren.
• Droog en stofvrij bewaren.
• Niet blootstellen aan agressieve middelen.
• Tegen straling van de zon beschermen.
• Mechanische schokken vermijden.
• Bij langere bewaring ( >3 maanden) regelmatig de allgemeine toestand van alle bestanddelen en van de verpakking controleren. Indien nodig verbeteren of vernieuwen.

4. Specificities

Naam Elektrisch contact	tgrill
Artikel nr.:	A150.670	A150.669	A150.668
Uitvoering grillvlakken: geribbeld glad			boven geribbeld,beneden glad
Uitvoering:	Bekinsting van chroomnikkel,grillvlakken van gietijzer
Bereik van temperatuurregeling:	50° - 300°C
Vermogen: 230 V ~ 50 Hz	1800 W
Afmetingen:	breedte 290 x diepte 370 x hoogte 200 mm
Afmetingen boven-grillvlak:	breedte 214 x diepte 214 mm
Afmetingen onder-grillvlak:	breedte 220 x diepte 235 mm
Gewicht:	14 kg

Naam Dubbel elektrisch	contactgrill
Artikel nr.:	A150.671	A150.672	A150.673
Uitvoering grillvlakken: geribbeld glad			boven geribbeld,beneden glad
Uitvoering:	Bekinsting van chroomnikkel,grillvlakken van gietijzer
Bereik van temperatuurregeling:	50° - 300° C
Vermogen: 230 V ~ 50 Hz	3600 W
Afmetingen:	breedte 570 x diepte 370 x hoogte 200 mm
Afmetingen boven-grillvlak:	breedte 215 x diepte 215 mm
Afmetingen onder-grillvlak:	breedte 470 x diepte 230 mm
Gewicht:	26 kg

Technische wijzigingen voorbehonden!

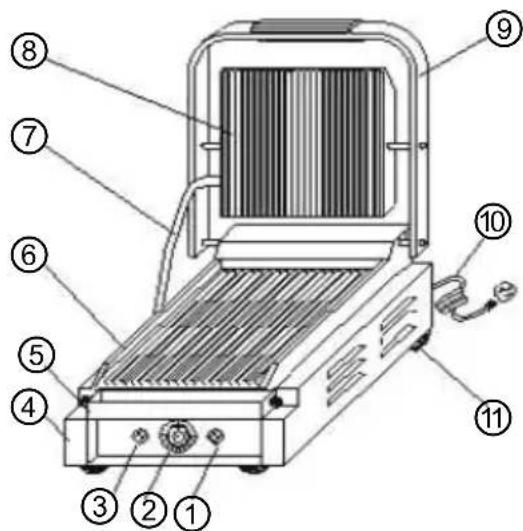

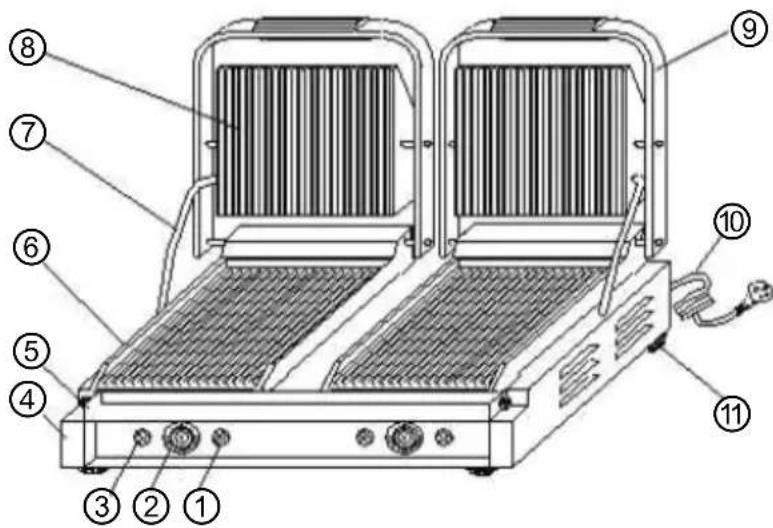

4.2 Overzicht van onderdelen

1. Temperatuur controlampje (rood)
2. Knop voor temperatuurregeling
3. Netwerkaansluiting controelampje (groen)
4. Onderbekasting
5. Vetopvanglade
6. Onder grill-vlak

1. Kabelgoot
2. Boven grill-vlak
3. Handvat
4. Voedingskabel
5. Rubbervoetjes

5. Installatie en bediening

5.1 Veiligheidsvoorschriften

WAARSCHUWING! Gevaar door elektrische stroom!

Het apparaat mag uitsluitend aangesloten worden op correct geinstalleerde, enkelvoudige geaarde stekkers.

De stekker Niet aan de kabel uit het stopcontact trekken.

De kabel mag nicht met hete onderdelen in aanraking komen.

• Let op, dat de kabel Niet in contact kommt met warmtebronnen of scherpe randen. De kabel Niet van de tafel of van de toonbank lately hangen.

WAARSCHUWING! Heet oppervlak!

Sommige elementen van het apparaat wordenijdens het gebruik erg heet. Om verbranding te voorkomen deze hare elementen Niet aanraken!

• Gebruik het apparaat Niet als het Niet juist functioneert, beschadigd is of is geallen.
• Gebruik uitsluitend accessoires en onderdelen die door de fabrikant worden aanbevolen. De garantie vvert als er andere accessoires worden gebruikt, ze können gevaarlijk zijn voor de gebruiker, schade aan het apparaat veroorzaken en leiden tot lichamelijke letsel.
• De kabel nicht onder tapijt of andere warmteisolatie leggen. De kabel nicht afdekken. De kabel weghouden van het werkvlak en Niet in water onderdompelen.
• Het apparaat Niet bewegen of kantelen terwijl het in werkinq is.
  Bij onweer (plensbui etc.) onmiddelijk stroomtoevoer afsluiten. Het zar beschadiging van het toestel door bliksemslag voorkomen.

WAARSCHUWING! Gevaar van verwonding!

Verwijder nooit de bekisting en voer nooit veranderingen aan het toestel zich door. Veranderingen aan het toestel kan tot zware verwondingen aan Personen en zaken voeren.

WAARSCHUWING! Gevaar voor elektrische schokken!

Ondeskundige installmentie van het apparaat kan verwondingen veroorzaken! Vergelijk de installmentiegegevens van het lokale stroomnetwork met de technische gegevens van het apparaat (zie typeschild).

Het apparaat alleen aansluten als bovenstaande gegevens overeenkomen! De veiligheidsvoorschriften in ache nemen!

5.2 Installatie en Aansluiting

OPLETTEN!

Het installereren en onderhonden van het apparaat dient alleen maar door de deskundigen uitgevoerd te worden.

• Het apparaat uitpakken en al het verpakkingsmaterial verwijderen.
  Haal de beschermende folie van het apparaat. Verwijder eventuele lijmresten met een geschikt oplosmiddel.
• Plaats het apparaat op een vlakke en stabiele ondergrond die het gewicht van het apparaat kan dragen en oncevoelig is voor temperatuur.
• Plaats het apparaat nooit op een makkelijke ontvlambare ondergrond (zoals bv. een tafelkleed oid.).

• Plaats het apparaat nooit in de buurt van bronnen van open vuur, elektrische kachels, verwarmingsketels of andere warmtebronnen.

• Elk elektriciteitscircuit van het stopcontact moet met minimaal 16A beveiligd zijn. Het apparaat mag alleen aangesloten worden op een wandcontactdoos; het is Niet toegestaan om verlengsnoeren of verdeelstekkers te gebruiken.

• Plaats het apparaat dusdanig, dat u makkelijk toegang heeft tot de stekker, zodat u indienoodzakelijk het apparaat snel los kunt koppelen van hetlichtnet.
• Aan de achterkant bevindt zich een aardingspin. Verbind de aardingskabel met de koperen kabel (diameter tenminste 2mm^2 ) volgens algemeen van kracht zijnde veiligheidsvoorschriften.
• Dubbel grill dient aan twee(APpe contactdozen worden aangesloten.

5.3 Bediening

• Het toestel aan een enkel stopcontact aansluten.
  Groene netwerkaansluiting controleampie brandt.
• Het toestel is uitgerust met een knop voor temperatuurregeling. De temperatuur die afgestemd kan worden bevindt zich:tussen 50^ en 300^ . Het worden aanbevolen om een maximale werktemperatuur tussen 200^ - 250^ te houden.
• Roode temperatuur contrôlelampje brandt op het moment dat de temperatuur regelingknop op gekozen waarde worden ingesteld.
• Na aanzetten heeft het toestel ca. 10 min, nods om de temperatuur 250^ te bereiken.
• Als het toestel de gekozen temperatuur bereikt gaat het roode controelampje UIT.
• Als de temperatuur met ca. 10^ daalt, gaat de ver warming werk aan en het roode temperatuur controelampie brandt.
• Nu dient de boven grill-vlak met behulp van het handvat te worden opgeheven tot de juiste positie. Giet een beetje plantaardige spijsolie op de onder grill-vlak en verdelijk achtereen de grillgerechten. Sluit de gill-vlakken. Bekijk de gerechten tot het grillproces is beeindigd.

WAARSCHUWING! Heet oppervlak!

Contactgrill verwärmt zeer tijdens werkung ook aan de buiten- en bovenkant. Raak het toestel nooit tijdens werkung of kort daarna aan.

Bedien het toestel nooit van een geleunde positie.

• Aan de voorkant van onder grill-vlak bevindt zich een blad voor lekkende plantaardige en dierlijke olie. Het dient te worden leeggemaakt pas toen het toestel, het blad en de inhoud afkoelen.

OPMERKING! Verbrandingsgevaar!

Handen en gezicht gegen eventueel spuiten van vet beschermen!

• Harde of scherpe voorwerpen vermijden te gebruiken om het beschadigen van de bovenste laag of bedieningselementen voor te komen.
• Na het beeindigen van het grillproces temperatuurschakelaar op „0“ zetten. De gegrilde gerechten eruitnemen en de steker uitschakelen.

OPLETTEN!

Het toestel is voorzien van een beschermingssystem gegen oververhitten.

Na aanzetten van bescherming gegen overerhitten dient het toestel van contactdoos te worden gescheiden (steker uitmelen) en grill lately afkoelen.

RESET toets onderaan het toestel drukken.

Bij vaker aanzetten van bescherming gegen overerhitten in korte intervallen dient men contact op te nemen met servicedienst.

• Koppel het apparaat los van het stopcontact (trek de stekker er uit!) als het nicht worden gezruikt.

6. Reiniging en onderhoud

6.1 Veiligheidsvoorschriften

○ Zowel voor reiniging als voor reparatie de stekker van het apparaatuit het stopcontact halen en het apparaat lately afkoelen.
○ Gebruik geen bijtende reinigingsmiddelen en zorg ervoor, dat er geen water in het apparatusaat komt.
Het is Niet toegestaan het apparaat, de kabel of de stekker in water of een andere vloeistof onder te dompelen, om elektrische schokken te vermijden.

OPLETTEN!

Het apparaat is Niet geschikt voor het direct uitspoelen met een waterstraal. Daarom is het Niet toegestaan het apparaat met een hogedruk waterstraal te reinigen!

6.2 Reiniging

o Het toestel dient te worden gewassen na elk gebruik.
Gebruik alleen zachte doekjes en vermijd absolut scherpe reinigingsmiddelen die het metaal konnen krassen.
o Gebruik nooit agressieve reinigingsmiddelen om spraymiddelen.

Reinig de bekisting, het handvat en boven grill-vlak buiten met een vochtig doeke. Bij grotere verontreinigungen kan een zacht reinigingsmiddel worden gebruikt.
o Grillvlakken binnen met een zacht vochtig doekje en zicht reinigingsmiddel wassen.
o Poets de met ribbels uitgevoerde grill-vlakken van binnen met warm water en vochtig doekje.
o Verwijder grotere verontreinigingen van met ribbels uitgevoerde vlakken met de bijgesloten borstel.
○ Smeer bij sterkere verontreinigingen de nog warme grill-vlakken van binnen met olie,That enkele minuten inwerken en poets met een zacht doekke.
Reinig de vetopvanglade met warm water en zache reinigingsmiddel. Wees voorzichtig bij het reinigen van de afneembare vetopvanglade. Voor verwijdenafwachten totdat het vet afkoelt.
Neem, na wassen van het toestel, een zacht, droog doekje en droog de oppervlakte van het apparaat af en polijst.
o Verzeker je, voor het opbergen van het toestel op een droge plaats, dat het apparaat schoon is.

6.3 Veiligheidsvoorschriften voor onderhoud

o Regelmatig dient gecontrolerd te worden of de voedingskabel nicht beschadigd is. Het is Niet toegestaan het apparaat te gebruiken als de kabel beschadigd is. Indien de kabel beschadigd is, moet hij om gevaar te voorkomen verrangen worden door de service of een gekwalificeerde elektricien.
O Bij schade en storingen neemt u contact op met uw verkoper of once Klantenservice. Let op de aanwijzingenuit punt 7 betreffende het opzoeken van de storingen.
○ Onderhouds- en reparatiewerkzaamheden mogen alleen door gekwalificeerde vaklui worden uitgevoerd, onder gebruikmaking van originele reserveonderdelen en accessoires. Probeert u nooit zich het apparaat te repareren!

7. Mogelijk storingen

PROBLEEM OORZAAK OPLOSSING
Grillvlakken worden nicht warm hoewel het toestel aan is en het roode temperatuur controlompje brandt.	1. De knop voor temperatuur-regeling is beschadigd. 2. Tenminste=eén van de verwarmingskabels is beschadigd. 3. Het beschermingsystemegeten oververhitten is aan.
Het toestel is aan, temperatuurregeling-knop is actieg, roode temperatuur controlompje brandt maar temperatuur kan nicht worden geregeld.	1. De knop voor temperatuurregeling is beschadigd.
Het roode temperatuur controlempje brandt Niet hoewel het toestel aan is en de verwarming normal verloopt.	1. Temperatuur controlempje is beschadigd.
Groene netwerkaansluiting controlempje brandt Niet hoewel het toestel aan is.	1. Ontypisch of onderbroken stroomtoevoer 2. Dezekering doorgebrand.

Bovenstaande geallen worden getoond alleen als voorbeelden en richtlijnen.
Indien een dergelijk of soortgelijk probleem ontstaat, dient het toestel onmiddelijk te worden uitgezet en de werkung gestopt. Contacteer alstublieft zo snel möglichk een gekwalificeerde specialist of handelaar.

8. Verwijdersen

Oude apparaten

Het gebruikte apparaat moet worden verwijderd in overeenstemming met in uw land geldende voorschriften. Aanbevolen worden om contact op te nemen met een bedrijf dat gespecialiseerd is in verwijdering.

WAARSCHUWING!

Om misbruik en de.daaraan verbonden gevaren te voorkomen, maakt u uw oude apparaat voor de verwijdering onbruikbaar. Het apparaat uit het stopcontact halen en de aansluitkabel uit het apparaat verwijderen.

AANWIJZING!

Bij de verwijdering van het apparaat dient u de in uw land geldende voorschriften in acht te nemen.

Bartscher GmbH
