GEBRUIKSAANWIJZING IAN 78984 Activision

NL Gebruiksaanwijzing

Leveringsomvang 13

Veiligheidsinstructies 13

Montage 14

Informatie over verwijdering 15

3 jaar garantie 15

Hartelijk gefeliciteerd! Met uw koop hebt u voor een hoogwaardig product gekozen. Maak u vertrouwd met het product voor de montage en de eerste ingebruikname. Lees hiervoor de navolgende montage- en de veiligheidsinstructies door. Gebruik het product uitsluitend zoals beschreven en voor het aangegeven gebruiksdoeleinde. Bewaar deze gebruiksaanwijzing goed. Overhandig alle documenten als u het product aan derden geeft.

Leveringsomvang

1 x Gebruiksaanwijzing

1 x Aluminium step

Technische gegevens

Maximale belasting: 100 kg

Uittrekhoogte stuur: 4 standen (ca. 73 - 98 cm)

Totale lengte: ca. 82,5 cm

Dit artikel is een sportapparaat en niet geschikt voor kinderen jonger dan 14 jaar! Het artikel bevat kleine onderdelen, die door kinderen kunnen worden ingeslikt, vereist als sportapparaat doelgerichtheid en concentratie en stelt hoge eisen aan de motoriek. Dit artikel werd gebouwd voor particulier gebruik voor een maximale belasting tot 100 kg en is niet geschikt voor het maken van sprongen. Het product is niet conform de bepalingen voor het wegverkeer en mag hier niet aan deelnemen. Informeer voor gebruik naar de wettelijke bepalingen.

⚠️ Veiligheidsinstructies

WAARSCHUWING!

Verstikkingsgevaar voor kinderen! Laat kinderen niet zonder toezicht met het verpakkingsmateriaal of het artikel spelen.

Verwondingsgevaar!

• Vanwege de aanwezige kleine onderdelen dient dit artikel altijd door een volwassene in elkaar gezet te worden!
• Het artikel mag door slechts één persoon tegelijk worden gebruikt.
• Controleer het artikel voor elk gebruik op beschadigingen of slijtage. Controleer altijd of alle verbindingselementen, sluitmaterialen, het vouwmechanisme en de hoogteverstelling van de stuurkolom goed vast zitten. Het artikel mag alleen zonder gebreken worden gebruikt!
• Controleer, of de zelfborgende functie van schroeven en moeren niet is aangetast.
• Wijzig het artikel niet zodanig dat u eventueel uw veiligheid in gevaar brengt.

Gevaar op kneuzingen n de vingers!

• Let tijdens het uitklappen en opvouwen van het artikel op kneus- en klemplekken.
• Draag altijd een geschikte bescherming suitrusting (helm, hand-, pols-, elleboog- en kniebeschermers) en schoenen!
• Houd altijd rekening met andere personen!
• Gebruik het artikel alleen op geschikte oppervlakken, die effen, schoon en droog zijn. Blijf tijdens het rijden uit de buurt van andere verkeersdeelnemers. Vermijd aflopend terrein, trappen en open water.
• Rijd nooit in het donker of bij slechte zichtomstandigheden.
• Bij langdurig gebruik wordt de rem heet. Raak deze niet aan voordat hij is afgekoeld, om verbranding te voorkomen.
• Laat uw kind het artikel niet zonder toezicht gebruiken, omdat kinderen de potentiële gevaren niet kunnen inschatten.

Voorkomen van materiële schade!

- Vermijd water, olie, gaten en zeer ruw terrein.

Montage

(Foto's zijn een voorbeeld voor alle productvarianten)

Het artikel wordt tijdens het transport opgevouwen vervoerd en geleverd. Ga als volgt te werk om het in rijklare toestand te brengen:

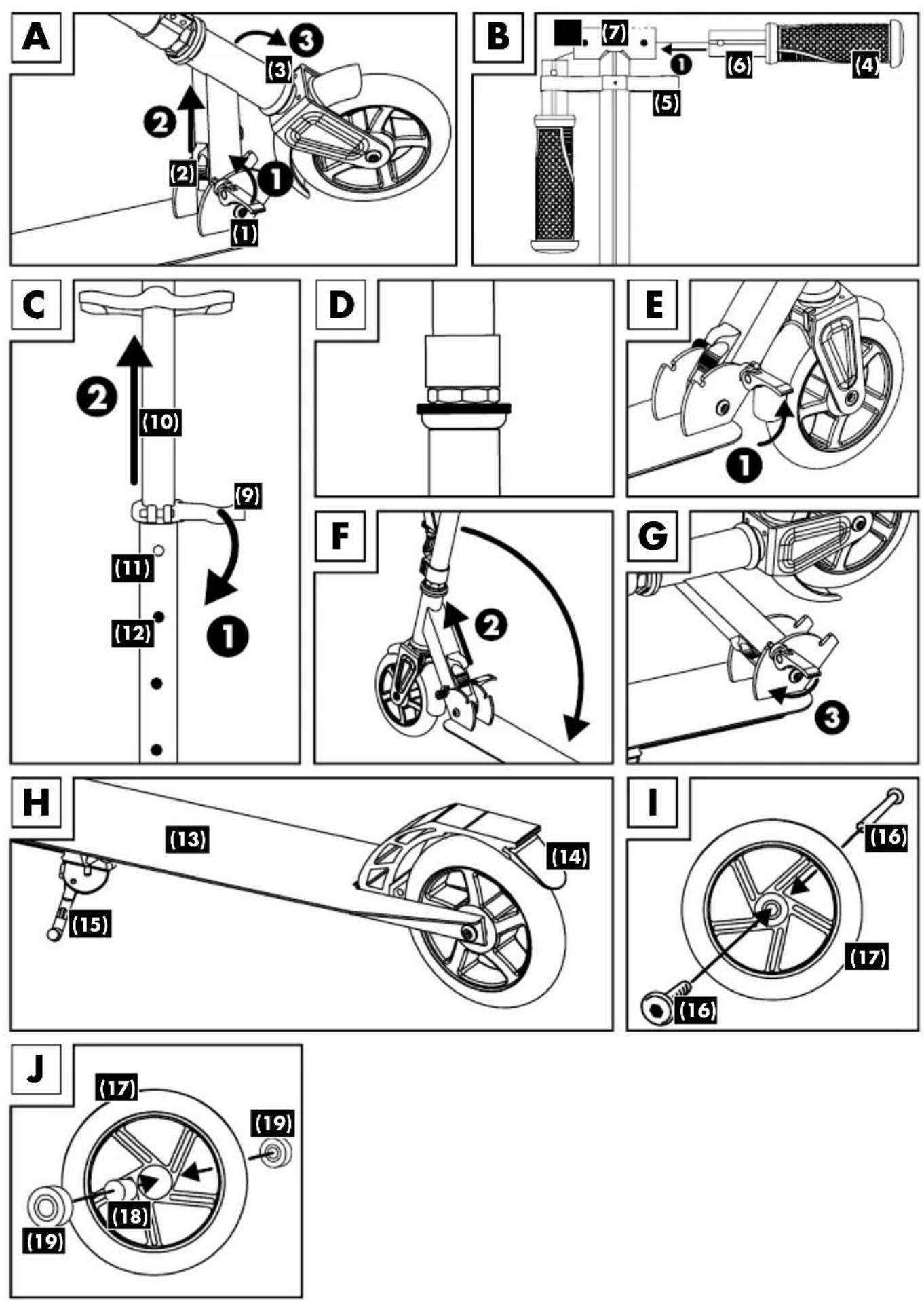

Uitvouwen (Afb. A)

1. Maak de onderste snelsluiting (1) los.
2. Trek de hendel (2) naar boven, en klap de stuurkolom (3) naar voren, totdat deze vastklikt.
3. Zeker het klapmechanisme door de onderste snelsluiting vast te zetten.

Grepen monteren (Afb. B)

1. Maak de handgrepen (4) los uit hun houders (5).
2. Druk de vergrendelknoppen (6) op de handgrepen naar beneden en schuif de handgrepen aan beide zijden in de T-buis (7) van de stuurkolom. De vergrendelknoppen moeten hoorbaar in de daarvoor bestemde gaten (8) klikken.

Hoogte van de stuurkolom instellen (Afb. C)

De stuurkolom kan op vier verschillende hoogtes worden ingesteld. Het product mag alleen worden gebruikt, als de vaststelknop in een van de vier hiervoor bestemde boorgaten vastgeklikt is en de stuurkolom vervolgens met de snelsluiting gezekerd wordt!

1. Maak de snelsluiting (9) van de stuurkolom los.
2. Trek de stuurkolom (10) naar boven, totdat de vaststelknop vastklikt (11) in een van de vier boorgaten (12).
3. Zeker de stuurkolom door het sluiten van de snelsluiting.

Stuurkoplager (Afb. D)

Bij de levering van het product is het stuurkoplager reeds ingesteld. Mocht het stuur na enige tijd te veel speling hebben of te stroef lopen, kunt u het stuurkoplager door een speciaalzaak of een fietsenwinkel laten instellen.

1. Snelsluiting aan de stuurkolom losmaken, vaststelknop drukken, stuurkolom helemaal naar beneden schuiven, vervolgens de snelsluiting weer vastmaken.
2. Vaststelknop van de handvatten indrukken, handvatten uit de T-buis trekken en aan de houders bevestigen.
3. Onderste snelsluiting losmaken (Afb. E) en hendel (2) naar boven trekken, stuurkolom naar boven drukken, totdat deze vastklikt (Afb. F). Onderste snelsluiting sluiten (Afb. G).

Gebruik

Rijden, remmen, neerzetten (Afb. H)

• Een been op de voetenplank (13) zetten en met het andere been door regelmatig afzetten snelheid ontwikkelen.
• Om te remmen op de remplaat (14) trappen.
• Om neer te zetten de standaard (15) uitklappen. Het artikel mag alleen op een vlakke ondergrond worden neergezet.

Onderhoud

Vervangen van de wielen (Afb. I)

Belangrijk!

Houd rekening met de technische gegevens. Wielen, die een andere diameter hebben, kunnen de rijeigenschappen veranderen en de gebruiker onder bepaalde omstandigheden in gevaar brengen. Gebruik geen wielen, die niet probleemloos kunnen worden ingebouwd. Monteer nooit wielen, die groter zijn dan de oorspronkelijke wielen van het artikel.

Wielen slijten. Deze slijtage hangt af van vele factoren, bijvoorbeeld van de ondergrond, van de lengte en het gewicht van de gebruiker, de weersomstandigheden, het materiaal van de wielen en hun hardheid. Het is daarom noodzakelijk, ze af en toe te vervangen.

• Maak de asschroeven (16) met behulp van twee binnenzeskantsleutels maat 5 los.
• Trek de asschroeven eruit en verwijder het wiel.
• Plaats het nieuwe wiel (17) en bevestig dit met de asschroeven.

Na het verwisselen: Gebruik het wiel niet, als het na het vervangen zijdelings slipt! Controleer of alle schroeven na de eerste minuten rijden nog vastzitten en er niets is losgeraakt of speling vertoont. Span het wiel nog een keer, om ervoor te zorgen, dat het rustig loopt en de la- gers geen geluid maken.

Vervangen van de kogellagers (Afb. J)

• Demonteer de wielen (17) zoals beschreven (pagina 14-15).
• Druk een lager door druk uit te oefenen op de afstandhouder (18) met behulp van een binnenzeskantsleutel eruit en verwijder de afstandhouder.
• Druk het andere lager (19) door met een binnenzeskantsleutel ertegen te drukken eruit.
• Druk het nieuwe lager erin. Draai vervolgens het wiel om, plaats de afstandhouder en druk vervolgens een tweede nieuwe lager erin.
• Bevestig de wielen weer.

Verzorgen, opbergen

Wij adviseren u het artikel na gebruik grondig te reinigen en te drogen. Verwijder kleine steentjes of andere objecten, die eventueel op uw wielen zijn achtergebleven. Droog natte of vochtige kogellagers met een schone doek. Vet de lagers van buitenaf in met daarvoor geschikt kogellagervet, om uitwendige roestvorming te voorkomen. Berg het artikel altijd op een droge plaats op.

Informatie over verwijdering

Voer het product en alle daartoe behorende onderdelen af via een daarvoor toegelaten afvalverwerkingsbedrijf of uw gemeentelijke vuilnisdienst. Volg de huidige geldende voorschriften op. Neem bij twijfel contact op met uw reinigingsdienst over het milieuvriendelijk afvoeren van afval.

3 jaar garantie

Het product is geproduceerd met grote zorg en onder voortdurende controle. U ontvangt een garantie van drie jaar op dit product, vanaf de datum van aankoop. Bewaar alstublieft uw aankoopbewijs.

De garantie geldt alleen voor materiaal- en fabricagefouten en vervalt bij foutief of oneigenlijk gebruik. Uw wettelijke rechten, met name het garantierecht, worden niet beïnvloed door deze garantie.

In geval van reclamaties dient u zich aan de beneden genoemde service-hotline te wenden of zich per e-mail met ons in verbinding te zetten.

Onze servicemedewerkers zullen de verdere handelswijze zo snel mogelijk met u afspreken. Wij zullen u in ieder geval persoonlijk te woord staan.

De garantieperiode wordt na eventuele reparaties en op basis van de garantie, wettelijke garantie of coulance niet verlengd. Dit geldt ook voor vervangen en gerepareerde delen.

Na afloop van de garantieperiode dienen eventuele reparaties te worden betaald.

IAN: 78984

NL Service Nederland
