GEBRUIKSAANWIJZING 712012 Cool Head

N Gebruiksaanwijzing

E Users manual

F Mode d'emploi

Gefeliciteerd met uw aankoop van dit product. Zoals alle VRX-modellen is ook dit product ontwikkeld op basis van de nieuwste technologie en geproduceerd met behulp van betrouwbare en moderne elektrische componenten. Neem een paar minuten de tijd voordat u het apparaat in gebruik neemt en lees de volgende gebruiksaanwijzing.

INHOUDSOPGAVE

Veiligheidstips, 2\~4

Installatie....4\~6

Bediening....6\~8

Reiniging, verzorging en onderhoud....9

Schakelschema....9

Belangrijk: Lees voor uw veiligheid de handleiding zorgvuldig door voordat u dit product installeert of gebruikt. Bewaar deze handleiding voor toekomstig gebruik.

Plaatsing op een vlakke, stabiele ondergrond.

Een gekwalificeerde technicus moet de installatie en eventuele reparaties uitvoeren, indien nodig.

Verwijder geen componenten of onderhoudspanelen van dit product.

VEILIGHEIDSTIPS

Raadpleeg de lokale en nationale normen om aan het volgende te voldoen:

1. Wetgeving inzake gezondheid en veiligheid op het werk.

2. Brandvoorzorgsmaatregelen.

3. IEE-bedradingsvoorschriften.

4. Bouwvoorschriften.

5. Het apparaat is bedoeld voor commercieel gebruik.

6. Gebruik het apparaat NIET buiten.

7. Probeer NIET zelf het artikel te repareren.

8. Gebruik GEEN beschadigde apparaten. Als u twijfelt, raadpleeg dan een serviceagent.

9. Gebruik GEEN elektrische apparaten in het apparaat (bijvoorbeeld verwarmingstoestellen, ijsmachines enz.), tenzij ze van het type zijn dat door de fabrikant wordt aanbevolen.

10. Houd ventilatieopeningen in de behuizing van het apparaat of in de ingebouwde structuur vrij van obstakels.

11. Gebruik GEEN mechanische apparaten of andere middelen om het ontdooiproces te versnellen, behalve die aanbevolen door de fabrikant.

12. Beschadig het koelcircuit NIET.

13.Ga NIET op het apparaat of het glaspaneel staan of steunen.

1. Zorg ervoor dat olie of vet NIET in contact komt met de plastic onderdelen. Bij contact onmiddellijk reinigen.

2. Plaats GEEN brandbare, explosieve of vluchtige artikelen, bijtende zuren of alkaliën, of vloeistoffen in het apparaat.

3. Gebruik dit apparaat NIET om medische benodigdheden op te slaan.

4. Gebruik GEEN straal-/hogedrukreinigers om het apparaat schoon te maken.

5. Laat kinderen NIET met de verpakking spelen en vernietig het plastic verpakkingsmateriaal veilig.

6. Draag, bewaar en hanteer het apparaat altijd in verticale positie en verplaats het apparaat door het aan de onderkant vast te houden..

20.Schakel het apparaat altijd uit en ontkoppel de voeding voordat u het reinigt.

1. Als het netsnoer beschadigd is, moet het worden vervangen door de een vergelijkbaar gekwalificeerde technicus om gevaar te voorkomen.

SAFETY TIPS

1. Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale capaciteiten, of een gebrek aan ervaring en kennis, tenzij ze instructies hebben gekregen over het gebruik van het apparaat of onder toezicht van een persoon die verantwoordelijk is voor hun veiligheid.
2. Houd toezicht op kinderen om ervoor te zorgen dat ze niet met het apparaat spelen.
3. Alleen voor gebruik binnenshuis. Niet geschikt voor installatie in een ruimte waar een waterstraal gebruikt kan worden. Mag niet met een waterstraal worden gereinigd.
4. Om een veilige werking te garanderen, moet u ervoor zorgen dat het apparaat is opgesteld en aangesloten zoals beschreven in de handleiding.
5. Eventuele reparaties en werkzaamheden aan het apparaat mogen uitsluitend door een servicemonteur worden uitgevoerd.
6. Bewaar geen explosieve stoffen zoals spuitbussen met brandbaar drijfgas in dit apparaat.

INSTALLATIE

• Haal het apparaat uit de verpakking. Zorg ervoor dat alle beschermende plastic films en coatings grondig van alle oppervlakken worden verwijderd. Om letsel of schade aan het apparaat te voorkomen, moet het apparaat door twee personen worden uitgepakt en geplaatst.
• Houd een afstand van 20 cm (7 inch) aan tussen het apparaat en muren of andere voorwerpen voor ventilatie. Vergroot deze astand als het obstakel een warmtebron is.
• Zet het apparaat waterpas met de stelvoeten. Plaats op een vlakke, stevige vloer of ondergrond om trillingen en geluid te verminderen.
• De temperatuur op de plaats waar de vitrine staat moet tussen de 10 en 32^ liggen (klimaatklasse 4). Plaats het apparaat niet in direct zonlicht of in de buurt van een warmtebron, zoals een oven of een radiator.
• Zorg ervoor dat het apparaat goed geventileerd is.
• Voeding en spanning moeten voldoen aan de gegevens op het typeplaatje. De stekker moet na plaatsing bereikbaar zijn.
• De stekker moer correct aangesloten en losgekoppeld worden. Zorg dat de stekker goed in het stopcontact zit. Wanneer u de stekker eruit trekt, pak hem bij stekker vast. Trek nooit rechtstreeks aan het netsnoer.
• Als de vitrine voor langere tijd uitgeschakeld moet worden, schakel deze dan uit en haal de stekker uit het stopcontact. Maak het apparaat schoon en laat het deksel open om geurtjes te voorkomen.
• Belangrijk! Voor uw veiligheid moet dit apparaat goed geaard zijn. Dit apparaat is uitgerust met een snoer met een geaarde draad en een geaarde stekker. De stekker moet in een stopcontact worden gestoken dat op de juiste manier is geaard en geïnstalleerd. Raadpleeg een gekwalificeerde elektricien als u de aardingsinstructies niet helemaal begrijpt. Als er twijfel bestaat of het apparaat goed geaard is, laat dan een gekwalificeerde elektricien het circuit controleren om er zeker van te zijn dat het stopcontact goed geaard is..
• Als de kabel het dichtstbijzijnde stopcontact niet bereikt, plaats het apparaat ergens anders of vraag een gekwalificeerde elektricien om een nieuw stopcontact aan te leggen.
• Als de stroom wordt uitgeschakeld, wacht dan minstens 3 minuten voordat u de unit opnieuw start, om schade aan de compressor te voorkomen.

Glazen panelen monteren

Opmerking: Zorg ervoor dat het gat in de kraag voor de stelschroef naar binnen wijst.

Opmerking: Zorg ervoor dat het schroefgat dat het verst van de rand van het paneel zit, naar de achterkant van het apparaat gaat.

Opmerking: Zorg ervoor dat het zachte uiteinde van de stelschroef het uiteinde is dat contact maakt met het glas.

Opmerking: Zorg ervoor dat het korte uiteinde van de boutconstructie zich aan de buitenkant van de panelen bevindt.

Opmerking: Het glaspaneel mag niet als plank worden gebruikt..

INSTALLATIE

• Pak de houten/kartonnen doos zorgvuldig uit; het is aan te raden dit werk met twee personen te doen.
• Schroef de kragen op de rand van het apparaat.
• Steek het achterpaneel in de kragen, met de gaten in het glas naar boven.
• Schroef een stelschroef in elke kraag om het paneel vast te zetten.
• Steek de twee zijpanelen in de kragen, met de gaten in het glas naar boven.
• Schroef een stelschroef in elke kraag om de panelen vast te zetten.
• Steek de plastic bussen in elk van de gaten.
• Schroef de beugels aan de binnenkant van elk paneel met behulp van de verbindingsbouten.
• Plaats het bovenpaneel op de beugels en zorg ervoor dat alle gaten op één lijn liggen.
• Plaats de plastic bussen en bevestig het bovenpaneel met de verbindingsbouten aan de beugels.

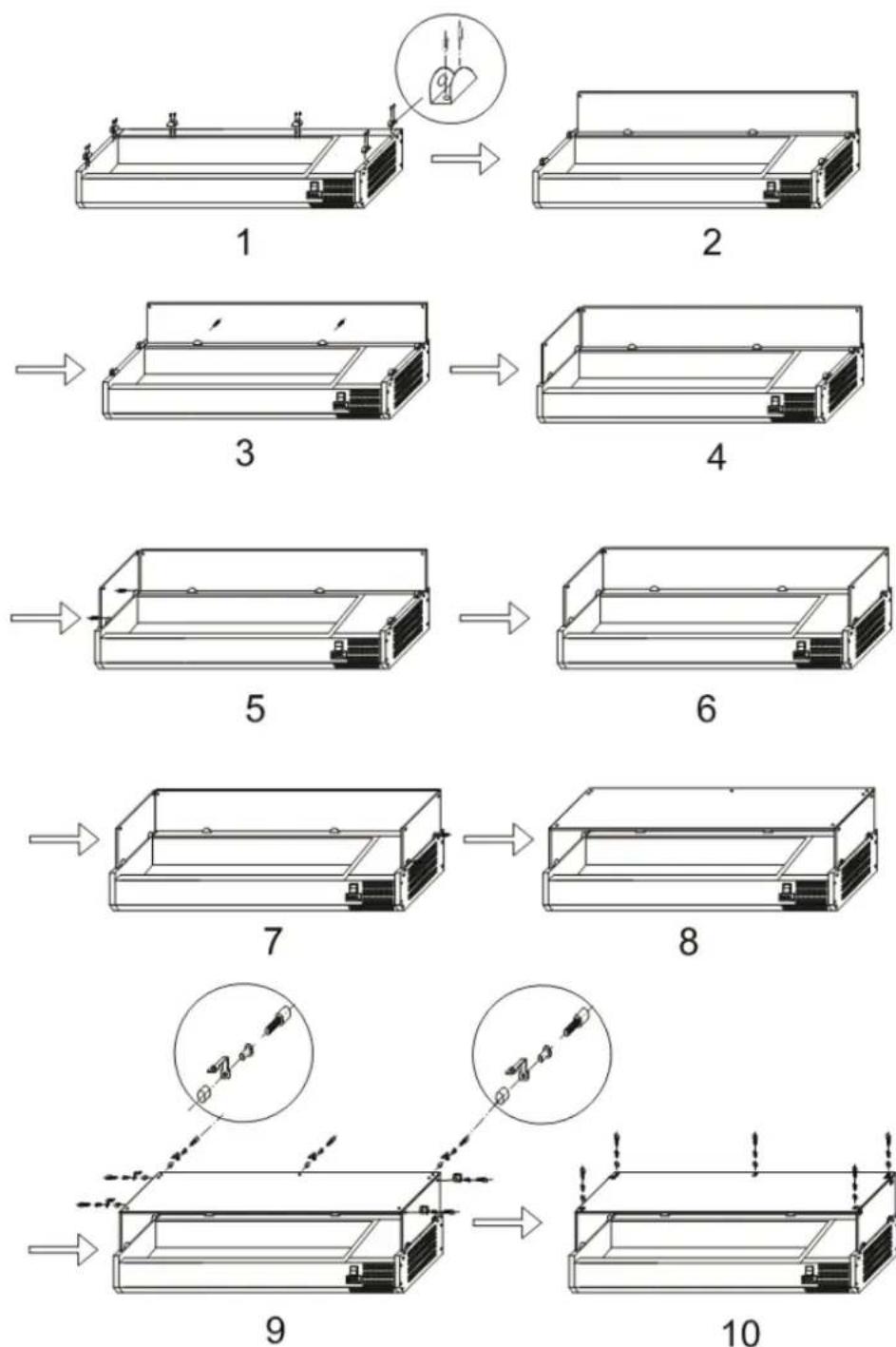

Montagehandleiding voor glazen panelen

INSTALLATIE

Beugel Glazen paneel Montage bout Plastic bus Montage schroef

BEDIENING

Voedsel bewaren

Volg deze instructies om de beste resultaten met dit apparaat te halen:

• Bewaar levensmiddelen pas in het apparaat als het de juiste bedrijfstemperatuur heeft bereikt.
• Zorg ervoor dat de GN-bak vakken altijd gevuld zijn, ook als de GN-bakken ongebruikt of leeg zijn. Lege vakken zullen de efficiëntie van het apparaat aanzienlijk verminderen.

- Sluit altijd de deur, de deksel of lade wanneer deze niet in gebruik is.

- Plaats geen onafgedekt heet voedsel of vloeistof in het apparaat.

- Verpak of bedek voedsel indien mogelijk.

- Zorg ervoor dat de ventilatoren in het apparaat niet geblokkeerd worden.

- Vermijd het langdurig openen van de deuren/laden.

- De maximale belasting voor een plank/lade is 20 kg.

- Het voedsel moet in de container worden gedaan voordat het in de kast of op de plank wordt geplaatst. Voedsel mag niet rechtstreeks in de kast worden geplaatst.

- Wanneer er voedsel/groente in de Saladette wordt gedaan, is het normaal dat er ijs (sneeuw) op het oppervlak verschijnt.

Aanzetten

• Sluit de deur/deksel/lade van het apparaat.
• Zorg ervoor dat de aan/uit-schakelaar op [O] staat en dat deze is aangesloten op het stoomnet.
• Schakel de stroom in [I]. De huidige temperatuur in het apparaat wordt weergegeven.

- Het * op het bedieningspaneel knippert gedurende 3 minuten om aan te geven dat er een vertraging is tussen het stoppen en opnieuw opstarten van de motorcompressor

Het deksel of de lade openen/sluiten

WAARSCHUWING: De schuifdeksel heeft geen vergrendelingsmechanisme. Zorg er altijd voor dat het deksel in de 'half-open' positie staat voordat u het opent..

WAARSCHUWING: Trek de lade niet uit de volledig geopende positie om letsel te voorkomen.

De deksel van de koelvitrine is meervoudig verstelbaar:

• Terwijl de deksel gesloten is, schuift u het paneel terug in de halfopen positie. Hierdoor is een gedeeltelijke toegang tot de GN-bak vakken mogelijk.
• Til de deksel omhoog en naar achteren, zodat het scharnier in de steunsleuf valt.
• Til de deksel omhoog en helemaal naar achteren, zodat de GN-bak vakken volledig vrij komen.

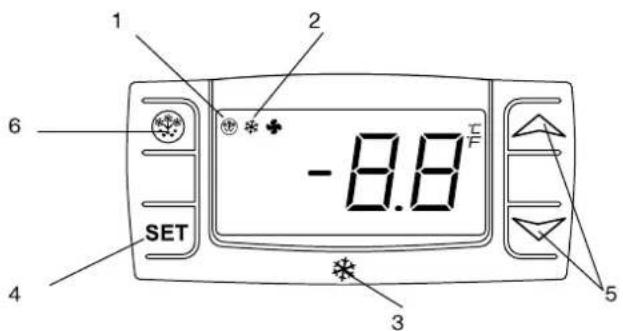

Temperatuurinstelling en -controle Het voorpaneel van de thermostaat

1 2 -8.8 SET 3 4 5 6

1. Ontdooilampje
2. Bedrijfslampje compressor
3. Digitale thermostaat
4. Programmeer toets (alleen servicemonteur)
5. Toetsen voor temperatuurwijziging
6. Handmatig ontdooien

De ingestelde temperatuur uitlezen

• Druk op de SET-toets en laat deze onmiddellijk los; de temperatuur wordt weergegeven;
• Druk de SET-toets in en laat deze onmiddellijk los of wacht ongeveer 15 seconden om terug te keren naar de normale weergave.

De temperatuur wijzigen

• Druk de SET-toets langer dan 2 seconden in om een nieuwe temperatuur in te stellen;
• De temperatuurwaarde wordt weergegeven en de "°C" begint te knipperen;
• Om de temperatuurwaarde te wijzigen, drukt u binnen 10 seconden op de pijlen “ ^A ” (omhoog) of “ ^V ” (omlaag).
• Om de nieuwe temperatuurwaarde op te slaan, drukt u op de SET-knop of wacht u 10 seconden.

Handmatig ontdooien

Het apparaat voert automatisch elke 12 uur een ontdooicyclus uit.

Opmerking: De cyclus begint vanaf het moment dat het apparaat voor het eerst wordt ingeschakeld..

Om het apparaat handmatig te ontdooien:

• Houd de DEFROST knop ⚙5 seconden ingedrukt.
• De ontdooicyclus start onmiddellijk en de defrost LED gaat branden. Het ontdooien duurt 20 minuten.

Opmerking: Als u handmatig ontdooit, wordt ook de automatische ontdooitimer gereset.

De volgende automatische ontdooiing start 12 uur nadat de handmatige ontdooiing is voltooid.

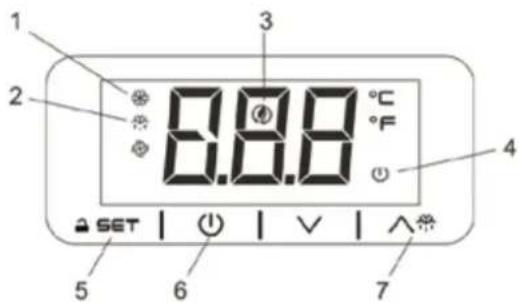

Het voorpaneel van de thermostaat

1 2 3 8.8.8 °C °F 4 SET | ⏻ | √ | ∧ 5 6 7

1. Compressor licht
2. Ontdooien licht
3. Energiebesparend licht
4. Stand-by licht
5. Programmeer toets (alleen servicemonteur)
6. Machine aan/stand-by (ingedrukt houden)
7. Handmatig ontdooien (ingedrukt houden)

Hoe het toetsenbord te ontgrendelen (»Loc» bericht)

- Houd een willekeurige knop langer dan 2 seconden ingedrukt, «UnL» bericht verschijnt en het toetsenbord wordt ontgrendeld.

Opmerking: om veiligheidsredenen wordt het toetsenbord automatisch vergrendeld na 30 seconden inactiviteit. Om een bewerking uit te voeren, moet u eerst het toetsenbord ontgrendelen.

• Druk op de SET toets en laat onmiddellijk los, het instelpunt wordt weergegeven en begint te knipperen;
• Om de ingestelde waarde te wijzigen, drukt u binnen 20 seconden op de of ∧ pijlen.
• Om de nieuwe instelwaarde op te slaan, drukt u opnieuw op de knop SET of wacht 20 seconde.

Handmatig ontdooien

Het apparaat voert automatisch elke 12 uur een ontdooicyclus uit.

Opmerking: de cyclus begint vanaf het moment dat het apparaat voor het eerst wordt ingeschakeld.

Om het apparaat handmatig te ontdooien:

- Houd de DEFROST ∧ ≈ knop 5 seconden ingedrukt.

- De ontdooicyclus start onmiddellijk en de LED gaat branden. Het ontdooien duurt 20 minuten.

Let op: het starten van een handmatige ontdooiing reset ook de automatische ontdooitimer.

De volgende automatische ontdooiing start 12 uur nadat de handmatige ontdooiing is voltooid.

Hoe u de machine in de AAN/STAND-BY-status kunt zetten

- Houd de ⏻knop 4 seconde ingedrukt, de machine schakelt van AAN naar STAND-BY-status en omgekeerd. Terwijl u de ⏻knop ingedrukt houdt, knippert de LED om aan te geven dat de status verandert.

Routine onderhoud

Schakel het apparaat uit en haal de stekker uit het stopcontact voordat u gaat schoonmaken.

• Reinig de behuizing en de binnenkant van het apparaat zo vaak mogelijk.
• Veeg het apparaat af met een vochtige doek. Laat de schakelaar, het bedieningspaneel, de kabel of de stekker nooit nat worden.
• Gebruik geen schurende schoonmaakmiddelen. Deze kunnen schadelijke resten achterlaten. Gebruik alleen mild zeepsop.
• Zorg ervoor dat er geen reinigingswater in de elektrische componenten binnendringt.
• Er mag niet met een waterstraal worden gereinigd.
• Veeg het apparaat na het reinigen altijd droog met een zachte doek.
• Wees voorzichtig bij het schoonmaken van de achterkant van het apparaat.
• Alleen een gekwalificeerde technicus mag indien nodig reparaties uitvoeren.
• Als het apparaat langere tijd niet wordt gebruikt, haal dan de stekker uit het stopcontact nadat u de schakelaar in de UIT-stand hebt gezet, maak het koelgedeelte leeg en maak het grondig schoon.

Speciaal onderhoud

De instructies in de volgende paragraaf zijn bedoeld voor een GEKWALIFICEERDE PERSOON.

Periodieke werkzaamheden

• Reinig de condensor regelmatig met geschikt gereedschap (stofzuiger of zachte borstels)
• Controleer of de elektrische aansluitingen niet los zitten.
• Controleer of de thermostaat en de sensor goed werken.
• Laat indien nodig een gespecialiseerde technicus de condensor reinigen.

SCHAKELSCHEMA

P1	STEKKER
S1	HOOFDSCHAKELAAR
TH1	VERWARMINGSSCHAKELAAR
C1	COMPRESSOR
QF1	OVERBELASTINGEN
R1	RELAIS
F1	CONDENSORVENTILATOR
SQ1	TEMPERATUURSONDE

Als uw apparaat een storing vertoont, controleer dan de volgende tabel.

Storing Waarschijnlijke oorzaak Actie
Het apparaat werkt niet Het apparaat is niet ingeschakeld		Controleer of het apparaat correct is aangesloten en is ingeschakeld
		Stekkers en kabels zijn beschadigd Bel een gekwalificeerde technicus
		Zekering in de stekker is doorgebrand Vervang de zekering
		Voedingen Controleer de voeding
		Interne bedradingsfout Bel een gekwalificeerde technicus
Het apparaat gaat aan, maar de temperatuur is te hoog/laag	Te veel ijs in de verdamper Ontdooi het apparaat
	Condensor verstopt door stof Bel een gekwalificeerde technicus
	Apparaat bevindt zich in de buurt van een warmtebron of de luchtstroom naar de condensor wordt onderbroken	Verplaats het apparaat naar een geschiktere locatie
	Omgevingstemperatuur is te hoog Zorg voor betere ventilatie of kies een koelere plek voor het apparaat
	Ongeschikt voedsel opgeslagen in het apparaat	Verwijder voedsel dat te heet is; de ventilator mag niet geblokkeerd zijn
	Apparaat is te vol Verminder de hoeveelheid opgeslagen voedsel
Het apparaat maakt ongebruikelijk veel lawaai	Losse moer/schroef	Controleer alle moeren en schroeven en draai ze vast
	Het apparaat is niet op een vlakke of stabiele plaats geïnstalleerd	Controleer de locatie en wijzig dit indien nodig

GARANTIE

Op dit product is een wettelijke garantie van toepassing.

Schade veroorzaakt door verkeerde behandeling of bediening, door onjuiste plaatsing of opslag, onjuiste aansluiting of installatie, evenals geweld of andere invloeden van buitenaf, valt niet onder deze garantie. Wij raden u aan de gebruiksaanwijzing aandachtig te lezen, omdat deze belangrijke informatie bevat.

Let op:

1. Indien dit product niet correct functioneert, controleer dan eerst of er andere redenen zijn, b.v. bij elektrische apparaten is een onderbreking van de stroomvoorziening of een algemene onjuiste behandeling de oorzaak.

2. Houd er rekening mee dat u, indien mogelijk, de volgende documenten of informatie bij uw defecte product moet voegen of gereed moet hebben:

3. Aankoopbon

4. Modelbeschrijving/Type/Merk
5. Beschrijf de storing en het probleem zo gedetailleerd mogelijk

Bij aanspraak op garantie of bij gebreken kunt u contact opnemen met de verkoper.
