GEBRUIKSAANWIJZING IS7099X90 SMEG

AANWIJZING VOOR GEBRUIK EN INSTALLATIE

(DE) HINWEIS - (EN) WARNING - (FR) ATTENTION - (NL) OPGELET - (ES) ADVERTENCIA - (IT) AVVERTENZE - (PT) ADVERTENCIAS - (RS) ПРЕДУПРЕЖДЕНИЯ - (SI) OPOZORILA

DEUTSCH (DE)

HINWEIS

■ De afstand tussen het draagvlak van de pannen op de kookplaat en de onderkant van de wasemkap moet minstens 65 cm zijn, behalve als er een andere afstand is aangeduid in de gebruiksaanwijzing. Als de instructies voor de installatie van de kookplaat een grotere afstand specificeren, moet deze in aanmerking genomen worden.
■ De luchtafvoer van dit apparaat niet aansluiten op een buis (pijp) die reeds gebruikt wordt voor luchtafvoer van niet elektrische apparatuur (centrale verwarmingsinstallaties, radiatoren, geiser, enz.).
■ Voor de lozing van de af te voeren lucht de voorschriften van de bevoegde autoriteit in acht nemen. Verder moet de af te voeren lucht niet via een holte in de muur verwijderd worden, tenminste wanneer deze holte niet voor dit doel bestemd is.
■ Voorzie de ruimte van een goede ventilatie indien de kap gelijktijdig wordt gebruikt met andere, niet elektrische apparaten (gas-, olie, kolenkachels, enz.). De afzuigkap kan nl. een onderdruk in ruimte creëren. De onderdruk in de ruimte mag niet groter worden dan 0,04 mbar., om te voorko dat de afvoergassen van de warmtebron worden aangezogen. De ruimte moet daarom voorzien zijn van een rechtstreekse luchttoevoer, die voor een konstante verse luchtaanvoer zorgt.
■ Controleer het plaatje met technische gegevens in het apparaat; als op het plaatje het symbool (soient) afgebeeld staat, moeten de volgende instructies worden opgevolgd: dit apparaat vertoont opbouwende technische omzichtigheden zodat het gerekend kan worden in de isolatie-klas II en dus daarom niet geaard gehoeft te worden.
■ Controleer het plaatje met technische gegevens in het apparaat; als op het plaatje NIET het symbool (回) afgebeeld staat, moeten de volgende instructies worden opgevolgd: LET OP: Dit apparaat moet geaard worden. Bij het tot stand brengen van de elektrische aansluiting moet men zich ervan vergewissen dat het stopcontact geaard is.

Bij het tot stand brengen van de elektrische aansluiting moet worden gecontroleerd of de spanningswaarden

overeenstem-men met de waarden die vermeld staan op het plaatje in het apparaat. Indien Uw apparaat niet voorzien is van niet splitsbaar flexibel en stekker, of van een ander mechanisme dat de eenpoligheid uitschakeling verzekert van de netspanning, met een openingswijdte tussen de kontakten van tenminste 3mm., dan moet het apparaat dus worden voorzien van een soortgelijk netspanningscheidingsmechanisme bij vaste installatie van het apparaat. Als uw apparaat is voorzien van een snoer en stekker, dient het apparaat zo te worden geplaatst dat u bij de stekker kunt komen.

■ Schakel altijd de spanning over het apparaat uit alvorens met een schoonmaak- of onderhoudsbeurt te beginnen.

HET GEBRUIK

■ Vermijd het gebruik van materiaal dat steekvlammen kan veroorzaken in de nabijheid van het apparaat.
■ Er mag niet geflambeered worden onder de afzuigkap
Bij het frituren moet men vooral letten op het brandgevaar dat bestaat bij het gebruik van olie en vetten. Met name reeds gebruikte olie is gevaarlijk vanwege hun ontvlambaarheid. Gebruik geen open elektrische gril.
■ Ter vermijding van mogelijk brandgevaar, houdt men zich aan de voorschriften voor het schoonmaken van de anti-vetfilters en de verwijdering van eventuele vet-aanslag op het apparaat.
■ Dit apparaat mag niet gebruikt worden door personen (kinderen inbegrepen) met beperkte lichamelijke zintuiglijke of geestelijke capaciteiten, of personen die niet voldoende ervaring of kennis hebben, tenzij ze onder toezicht zijn of opgeleid werden over het gebruik van de apparatuur door een persoon die verantwoordelijk is voor hun veiligheid. De kinderen moeten onder toezicht zijn, om er zeker van te zijn dat ze niet gaan spelen met de apparatuur.
■ Opgelet: bereikbare onderdelen kunnen warm worden wanneer ze gebruikt worden met kookapparatuur.
■ Deze afzuigkap is bestemd voor installatie boven keukens voor huishoudelijk gebruik, kookuitrustingen en apparaten voor gelijkaardige keukens.

ONDERHOUD

■ Een nauwkeurig onderhoud garandeert een goede werking en een lange levensduur.
■ Eventuele vetafzettingen dienen regelmatig, naar gelang het gebruik (minstens eenmaal per 2 maanden) van het apparaat te worden verwijderd. Gebruik geen schurende of corrosieve middelen. Voor reiniging aan de buitenkant van gelakte apparaten dient een doek te worden gebruikt die vochtig gemaakt is in lauw water en een neutraal reinigingsmiddel; voor reiniging aan de buitenkant van apparaten van staal, koper of messing wordt het gebruik van specifieke producten aangeraden, volgens de instructies op het product zelf; voor de reiniging van de binnenkant van het apparaat moet een doek (of kwast) worden gebruikt die is ondergedompeld in gedenatureerde ethylalcohol.

ESPAÑOL (ES)

ADVERTENCIA

Deze wasemkap is ontwikkeld met het doel de beste prestaties te leveren onder de meeste gebruiksomstandigheden; met de gemiddelde snelheden wordt dan ook een zeer goede verhouding bereikt tussen de hoeveelheid aangezogen lucht, een laag elektriciteitsverbruik en weinig lawaai. Gebruik de hogere snelheden wanneer er sprake is van grote hoeveelheden dampen, ook gedurende langere tijd.

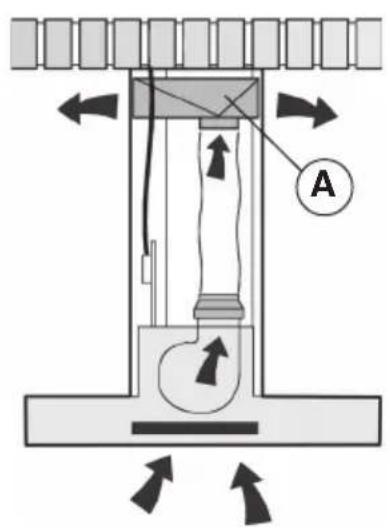

Het apparaat kan in de filterversie, de afzuigversie en in de versie met een externe motor gebruikt worden. In de filtreerversie worden de door het apparaat aangezogen lucht en dampen gezuiverd in het koolstofffilter en via luchtroosters in de pijp (Afb. 1) weer in het vertrek geleid. LET OP: Bij het gebruik in de filterversie dient er een koolstofffilter en een luchtgeleideplaat (Afb. 1A) gebruikt te worden, die in het bovenste gedeelte van het frame geplaatst moet worden, zodat de lucht weer in het vertrek kan stromen. In de afzuigversie worden de kookluchtjes en –dampen via een afvoerpijp door de muur of het plafond rechtstreeks naar buiten geleid (Afb.2). In de versie met een externe motor (Afb. 3) dient er een afzonderlijk werkende afzuigregeleenheid op het apparaat aangesloten te worden, waarbij het apparaat als verbindingsbasis van de af te voeren lucht gebruikt wordt. Gebruik uitsluitend de regeleenheden die in de originele catalogus staan vermeld.

Waarschuwing: Als u de schroeven of bevestiging apparaat te installeren in overeenstemming met deze instructies kan leiden tot elektrische gevaren.

INSTALLATIE

LET OP: Dit apparaat moet door minstens drie personen gemonteerd worden. De installatie kan het beste overgelaten worden aan vakmensen. Bovendien raden wij u aan om alle montagefases zorgvuldig op te volgen en na de installatie te controleren of het apparaat stevig vastzit.

Alvorens het apparaat te monteren moet u de antivetfilters verwijderen zodat u het apparaat makkelijker kunt hanteren: duw ter hoogte van de handgreep de pal naar binnen en trek het filter naar beneden (Afb. 4).

Essentiële eisen voor de montage: – Bereid de elektrische voeding voor binnen in de uitschuifbare buis. – Als uw apparaat in de afzuigversie of in de versie met een externe motor geïnstalleerd moet worden dan moet er een luchtafvoergat gemaakt worden.

Om zowel in de afzuigversie als in de versie met een externe motor optimale omstandigheden te creëren, dient er een luchtafvoerpijp gebruikt te worden die de volgende eigenschappen heeft: minimum benodigde lengte, zo min mogelijk bochten (maximaal toegestane hoek van de bochten: 90°), het materiaal moet goedgekeurd zijn volgens de voorschriften (afhankelijk van het land), zo glad mogelijke binnenzijde. Er wordt bovendien geadviseerd om drastische veranderingen van de doorsnede van de pijp (diameter: 150 mm) te vermijden.

MONTAGE - Maak gebruik van de speciale boormal en boor de gaten voor de bevestiging aan het plafond exact op de verticale aslijn van uw kookplaat; let op alle aanwijzingen voor de definitieve plaatsing van het apparaat. Houd er rekening mee dat één van de aslijnen van de mal precies goed moet zitten ten opzichte van de aslijn van de bedieningselementen van de afzuigkap. Maak de beugel met de meegeleverde schroeven en de pluggen aan het plafond vast (Afb. 5); let hierbij goed op omdat de plaatsing van de beugel bepalend is voor de uiteindelijke plaats van het apparaat: de kant met uitsparing B correspondeert met de zijde tegenover de bedieningen. Monteer de plaat van de elektrische installatie door hem vast te zetten met 2 schroeven en 2 metalen schijfjes (Afb. 6).

Afzuigversie versie met een externe motor: Zet het uitschuifbare frame vast aan de beugel door middel van de 4 schroeven (meegeleverd), terwijl u de luchtafvoerpijp binnen door het uitschuifbare frame voert en de elektrische voeding door het gat in de beugel (Afb. 7). Stel de hoogte van het uitschuifbare frame door middel van de vier bevestigingsschroeven C (Afb. 8) af waarbij u er rekening mee moet houden dat de hoogte van de afzuigkap 80 mm bedraagt en dat de afstand van de afzuigkap ten opzichte van de kookplaat minimaal 650 mm moet bedragen (Afb.9). Neem de bovenste buis (die met de ronde uitsparingen) en steek hem in het uitschuifbare frame, met de uitsparingen beneden; zet de leiding vast aan de beugel met 2 schroeven (Afb. 10). Neem de onderste buis en steek hem op dezelfde manier als de andere naar binnen; verschuif hem omhoog en zet hem in die positie vast met behulp van een schroef in het gat van de bovenste buis als aanslag (Afb. 11).

Neem de flens met de metalen klep (Afb. 12H) en monteer hem op het luchtuitvoergat van de kap door een lichte druk uit te oefenen.

Bevestig de kap met de 4 (meegeleverde) schroeven aan het uitschuifbare frame – Afb.13.

Door middel van de openingen D (Afb. 13) wordt de luchtafvoerbuis aan de klep H bevestigd.

Alleen bij de versie met een externe motor (Afb. 14): breng de elektrische aansluiting van de afzuigkap op de externe regeleenheid tot stand en maak daarbij gebruik van de speciale klemmenblokken: verwijder kabelklem A en kap B van de aansluitkast; sluit de verbindingskabel van de regeleenheid aan op het klemmenblok C; breng kabelklem A en kap B van de aansluitkast weer aan; het andere uiteinde van de kabel moet op het klemmenblok van de externe regeleenheid aangesloten worden.

Breng door middel van het elektrische snoer de elektrische aansluiting tot stand. Neem de als aanslag gebruikte schroef weg en laat de onderste buis omlaag zakken, en zet hem voorzichtig op het. apparaat . Nu is de installatie voltooid en kunt u de antivetfilters weer monteren.

Filtreerversie: Zet het uitschuifbare frame vast aan de beugel met de 4 schroeven (meegeleverd), en laat de elektrische voeding door het gat in de beugel passeren (Afb. 7). Stel de hoogte van het uitschuifbare frame door middel van de vier

bevestigingsschroeven C (Afb. 8) af waarbij u er rekening mee moet houden dat de hoogte van de afzuigkap 80 mm bedraagt en dat de afstand van de afzuigkap ten opzichte van de kookplaat minimaal 650 mm moet bedragen (Afb. 9).

Doe de luchtgeleideplaat (F) in het frame (Afb.15). Monteer de flens via de openingen E (Afb. 16) op de luchtgeleideplaat (F) en zet de flens (G) met een draaibeweging vast. Maak een flexibele pijp aan de flens (G) vast voor de afvoer van de lucht (Afb. 16).

Neem de bovenste buis (die met de ronde uitsparingen) en steek hem in het uitschuifbare frame, met de uitsparingen boven; zet de buis vast aan de beugel met 2 schroeven (Fig. 17). Neem de onderste buis en steek hem op dezelfde manier als de ander naar binnen; verschuif hem omhoog en zet hem in die positie vast met een schroef in het gat van de bovenste buis als aanslag (Afb. 11).

Neem de flens met de metalen klep (Afb. 18H) en monteer hem op het luchtafvoergat van de kap door een lichte druk uit te oefenen; de vermindering (L) op dezelfde manier aan de flens H monteren.

Bevestig de kap met de 4 (meegeleverde) schroeven aan het uitschuifbare frame –Afb.19.

Bevestig de luchtafvoerbuis aan de vermindering (L).

Breng door middel van het elektrische snoer de elektrische aansluiting tot stand. Neem de als aanslag gebruikte schroef weg en laat de onderste buis omlaag zakken, en zet hem voorzichtig op het apparaat. Monteer de koolstofffilter waarbij u de beide lipjes van het filter op de daarvoor bestemde plaats moet doen (Afb. 20) en het filter naar boven moet draaien. Nu is de installatie voltooid en kunt u de antivetfilters weer monteren.

WERKING

BEDIENINGSELEMENTEN (afb. 21): Toets A = schakelt de verlichting uit; door op de toets te drukken terwijl de lampen branden neemt de lichtsterkte af tot nul; door de toets enkele seconden ingedrukt te houden gaan de lampen uit. Toets B = schakelt de verlichting in. De lampen gaan branden met de als laatste ingestelde lichtsterkte. Door op de toets te drukken terwijl de lampen branden neemt de lichtsterkte toe; door de toets enkele seconden ingedrukt te houden wordt de lichtsterkte onmiddellijk maximaal. Display C = - geeft de ingestelde motorsnelheid aan (de letter H staat voor de intensieve snelheid); - geeft aan dat de timer geactiveerd is wanneer de punt knippert; - geeft het alarm betreffende de filters aan wanneer de letter "F" verschijnt (terwijl de motor uit staat). Toets D = stopzetting motor / reset alarm filters / timer; door op de toets te drukken terwijl de motor in werking is, neemt de motorsnelheid af tot nul; door de toets ongeveer 2 seconden ingedrukt te houden (tot op het display het nummer van de snelheid verdwijnt) stopt de motor; door de toets ongeveer 5 seconden ingedrukt te houden wordt de TIMER geactiveerd, zodat de motor na 5 minuten stopt (de punt op het display knippert). Door op de toets te drukken terwijl de motor uit staat, tijdens weergave van het alarm, wordt het filteralarm gereset, waardoor de telling van de uren weer van voren af aan begint. Toets E = schakelt de motor in (op de 3e snelheid, aangezien dat de optimale snelheid wordt geacht); door op de toets te drukken terwijl de motor in werking is, neemt de motorsnelheid toe; door de toets enkele seconden ingedrukt te houden gaat de motor onmiddellijk over op de maximumsnelheid.

Alarm vetfilters: op het display verschijnt de letter "F", waarna het alarm uitgaat en opnieuw verschijnt wanneer de motor vervolgens uitgeschakeld wordt. Geeft aan dat er 30 bedrijfsuren van de wasemkap verstreken zijn en dat de vetfilters schoongemaakt moeten worden. Alarm koolstoffilters: op het display knippert de letter "F", waarna het alarm uitgaat en opnieuw verschijnt wanneer de motor vervolgens uitgeschakeld wordt. Geeft aan dat er 120 bedrijfsuren van de wasemkap verstreken zijn, en dat het nodig is de koolstoffilters te vervangen (voor apparaten in de filterversie) en de vetfilters schoongemaakt moeten worden.

Vetfilters: bijzondere zorg dient te worden besteed aan de vetfilters die regelmatig moeten worden schoongemaakt, wanneer het alarm "vetfilters" verschijnt. Voor instructies over het alarm van de filters, zie de paragraaf Bedieningselementen. Om de filters te verwijderen: duw ter hoogte van de handgreep de pal naar binnen en trek het filter naar beneden (afb.4). Reinig de filters met een neutraal afwasmiddel.

Koolstofffilters: als het apparaat gebruikt wordt in de filterversie, moeten de koolstofffilters periodiek worden vervangen, wanneer het alarm "koolstofffilters" verschijnt. Voor instructies over het alarm van de filters, zie de paragraaf Bedieningselementen. Demontage koolstofffilter(s): om de filters te verwijderen moet u de pal naar binnen duwen (Afb.20) en het filter naar beneden draaien totdat de beide lipjes van hun plaats komen.

Verlichting: om de halogeenlampjes (Afb. 22) te vervangen moet u de klemring tegen de wijzers van de klok in draaien (naar links). Vervang de lampjes door dezelfde soort lampjes.
