GEBRUIKSAANWIJZING CIB 6021 BK CATA

wij danken u en feliciteren ons met de door u gedane keuze.

Dit neue produit, zorgvuldig ontworpen en geconstrueera uit materialen van de allerbeste kwaliteit, is gedegenuitgetest am al uw eisen voor een perfect kookresultaat te konnen bevredigen.

Wij verzoeken u waarom de eenvoudige instructies te lezen en te respecteren, dewelke het u toe zullen staan om al vanaf het eerste gebruik uitstekende resultaten te bereiken.

Met dit moderne apparaat doen wij u onsze welgemeende gelukwensen toekomen.

DE FABRIKANT

INDEX

MODELLEN MET BATTERIJEN

Garantie

Pakket

Installatie en doeltreffendheid

INSTRUCTIES VOOR DE GEBRUiker

Installatie

Gebruik

Onderhoud

INSTRUCTIES VOOR DE INSTALLATEUR

Installatie

Gasaansluiting

Elektrische aansluiting

Karakteristieken verstuivers

DIT PRODUKT IS ALS HUISHOUDELIJK APPARAAT GEDACHT. VOOR BESCHADIGEN AAN SPULLEN OF PERSONEN DIE AAN VERKEERDE INSTALLATIE, MISBRUIK OT VERKEERDE GEBRUIK ZIJN TE WIJTHEN, NEEMT DE FABRIKANT GEEN VERANTWOORDELIKHEID OP ZICH.

INSTRUCTIES VOOR DE GEBRUiker

Installatie

Alie handelingen met betrekking tot de installmentie (elektrische verbinding)要去en worden uitgevoerd door gekwalificeerd personeel volgens de geldende normen.

Zie voor de specifieke instructies het gedeelte gereserveerd voor de installmenteur.

Gebruik

Gasbrander (Afb. 1).

De ontsteking van de brander gebeurt door een vlammetje zich bij de gaatjes bovenop de brander te houden en gewelijkijdig de correspondende knop in te drukken en gegen de klok in te draaien totdat deze overeenkomt met de 'maximum'-indicatie. Regel na ontsteking de vlam maar wens, De minimum'-positie bevindt zich aan het einde van de draaiing gegen de klok in.

Bij de modellen met automatische ontsteking de draaiknop bedieren zoals boven omschreven, verwijt tegelijkkertijd de drukknop ernaat worden ingedrukt. De hierbij ontstane vonk za de desbetefende brander doe ontsleken.

In de modellen die automatisch / geleiktijdig (met een hand) können worden aangestoken, hoeft u enkel en alleen op de overeenstemmende knop de voormelde werkwijze te volgen.

Na ontsteking de drukknop direct loslaten en de vlam waar wens regelen.

Op de modellen met een thermo-elektrische verilgheid kan u de vuren aansteken zoals in de diverse voorgaande gewallen is uitgelegd: houd de knop onceveer 3/5 seconden in de maximale stand ingedrukl. Wanner men de knop loslaat, moet men zich ervan verzekeren, dat de vlam aan blijft.

N.B.: - Het worden aangeraden pannen tegebruiken met een diameter die overeenkomt met de betreffende brander, voorkomend dat in de maximumsland de vlam buiten de pan uit slaat

-That de kookplaten Niet met lege pannen ingeschakeld
- vermijdt het gebruik van grilgerei op de Crystalkookplaten.

Na beeindig van het koken is het goed om ook de hoofdkraan van het systeem enlof van de gasfles te sluiten.

GAS

• met reductierooster

snel 18× 24

matig snel 14× 18

sadderpit 12× 14

vis* 18 x 30

Afb. 1

MODELLEN MET BATTERIJEN

Garantie

De garantie (garantieservice) dekt de batterijen nicht.

De fabrikant van de gasplaat is vrijgesteld van aansprakelijkheid voor batterijstoringen.

Pakket

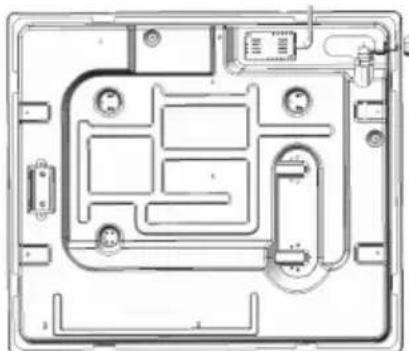

Bij sommige modellen worden batterijen bijgeleverd (type D of LR20 of R20S; 1,5 V) voor de functie van automatisch ontsteking. Vak (inrichting) voor het installereren van de batterijen linksonder op dechyterzijde van deplaat, weergegeven op de afbeelding.

Is de batterij Niet inbegrepen, dan moet u hem afzonderlijk aankopen.

Installatie en doeltreffendheid

Voordat u deplaat op het werkvlak installeert, een batterij invoeren, (let op de richting van «+» en «-») polen in de bijzondere inrichting linksonder op dechterzijde van deplaat, weergegeven op de afbeelding.

Voordat u de plaat definitief bevestigt op het werkvlak met speciaal affdichtmiddel (opvulling) met lijmbasis (inbegrepen), controleert u dat de automatische ontsteking correct werkt. Druk hiertoe op een knop en draai hem linksom zodat het merkteken maar het vlamsymbol wijst. Wacht tot vonden worden afgegeben, gevolgd door de kenmerkende knetterende geluiden.

Werkt de automatische ontsteking Niet goed, controller dan of de batterij leeg is en verrang hem. Telefoneer de klantenservice of de onderhoudsdienst indien het probleem aanhoudt.

Onderhoud

Gas/Elektrische

Voorijdende handeling de apparatuur elektrisch uitschakelen. Voor een lange levensduur van de apparatuur is het onontbeerlijk periodiek een degelijk algemene schoonmaakuit te voeren en waar bij rekening te houden met het volgende:

• de glasdelen, de stalen en/of geglauurde gedeelten要去en schoongemaakt worden met passende, Niet-schurende of -corrosieve Produkten (commercieel verkrijigbaar). Vermijdt Produkten op basis van chloor (bleek-middelen, enz.)
• vermietzure of alkalische stoffen (aziin, zout, citroensap, enz.) op de planta achter te lien
• de vlamverdelers en de dekseltjes (verwijderbare delen van de brander)要去 regelmatig gewassert worden met kokend water en zoep, er zorg voor dragend elk eventuele aanbaksel te verwijdenen, en goed afgedroogd worden waarbig gecontroleerd要去 worden dat geen van qaaties van de vlamverdelers ook maar gedeelijk geblookeerd is.
• de elektrische kookplaten worden met een vochtige doek schoongemaakt en Licht ingeolied een smeerolie wanneer ze nog lauwwarm zich.
• de stalen roosters van het werkblad verkleuren blauwachtige nadat ze zijn verwarmd, dit vermindert de kwaliteit Niet. Om het originele aspect terug te kriijgen gebruikt men een schurend produit.

N.B.: - De eventuele smering van de kranen moet uitgevoerd worden door gekwalificeerd personeel, tot welke het goed is zieh te wenden in geval van gebrekkige werkung. Controller periodiek de staat van de flexibele gastroeoverslang. In geval van lekkage is de onmiddelijkte tussenkomst van gekwalificeerd personeel vereist ter verranging.

Onderhoud verglaaso keramiek oppewlakte

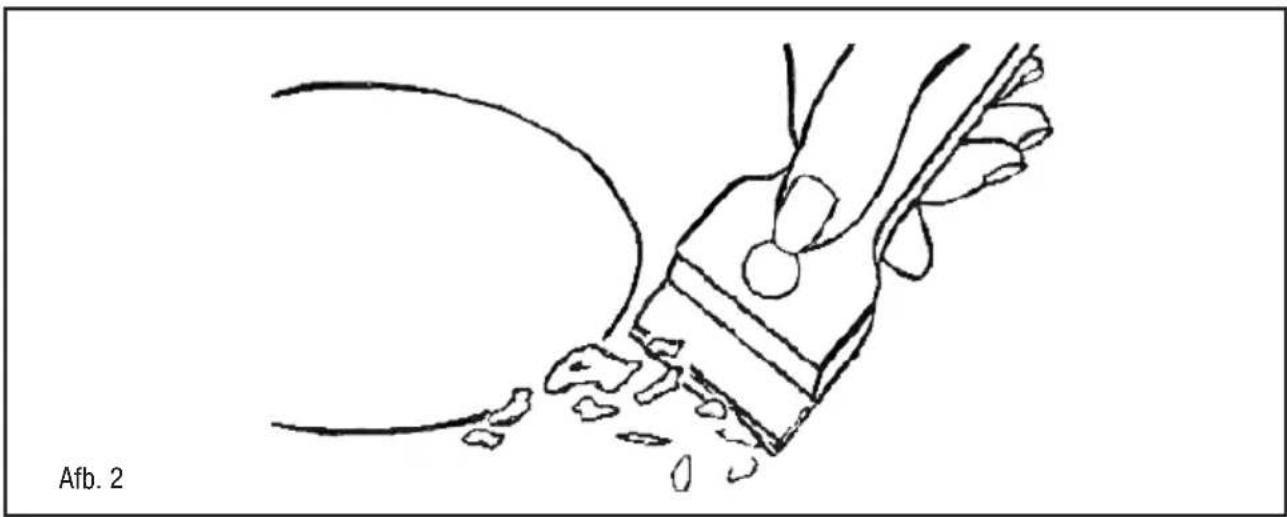

(Fig. 2) Voor het koken etensresten en vetspatten van het kookoppervlak verwijderen met een schraper. Vervolgens de warme zone reinigen met Sidol of Stahlfix en keukenpapier, naspoelen met water en drogen met een schoon stuk keukenpapier.

Stukjes aluminiumfolie, plastic voorwerpen, suiker of sterk suikerhoudend voedsel要去en onmiddelijk van de kookzone verwijderd worden met een schraper om möglichke beschadigingen aan het oppervlak van deplaat te voorkomen. In geen enkel geval sponzen of ruwe doeken gebruiken; ook het gebruik van aggresieve reinigingsmiddelen zoals Fornospray of vlekverwijderaars vermijden.

Gebruik geen stoornreinigingsapparaten om de kookplaat schoon te make.

INSTRUCTIES VOOR DE INSTALLATEUR

Installatie

Dit apparaat is Niet voorzien van een afvoermogelijkheid voor de verbrandingsprodukten. Het worden aanbevolen het apparaat te installereren in een voldoende geventileerde ruimte volgens de geldende wettelijkke voorzieningen. De voor de verbranding benodigde hoeveelheidUCT mag Niet minder zijn dan 2.0m^3 /h per kW geinstalleerd vermogen. Zie de tabel vermogen branders.

Plaatsing

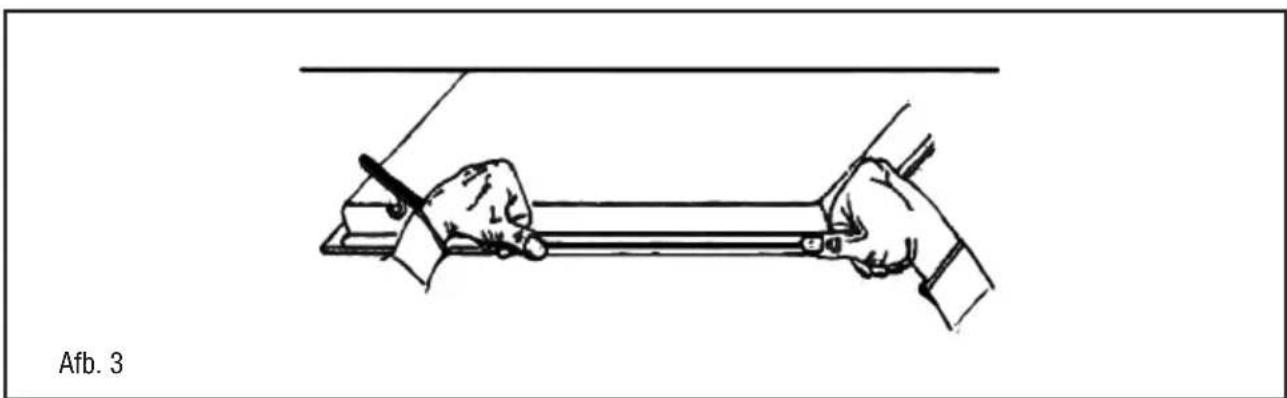

Het apparaat is voorzien om te worden verzonken in een keukenblad zoals geillustreerd in de betreffende figuur. Alvorens het werkblad teplaatsen moet de afdichtingspakking worden aangebracht over de hele omtrek van de inbouwopening.

• datHEY stroomvoorzienende apparaat voorzien is van een efectieve aardeverbinding volgens de wettelijk voorgeschreven normen en beschikkingen, Het aarden is verplicht volgens de wet.

In het geval dat het apparaat Niet is uiterust rnet een kabel enlof stekker, dient gezruik gemaakt te worden van materiaal, geschikt voor de stromvoering en de werktemperatuur, zoals aangegeven op de registratieplaat. De kabel mag op gern enkel punt een temperatuur bereiken die hoger is dan 50^ boven de omgevingstemperatuur.

Wenst men een directe verbinding met het Lichtnet, dan is hetoodzakelijk een onderbrekingsschakelaar tussen teplaatsen, met een minimale afstand van 3mm tussen de contacten, die gedimensioneerd is voor het geregisteerd vermogen en voldoet am de geldende normen (de aardekabel geel/groen mag Niet door de schakelaar worden onderbroken). De stekker of schakelaar要去 gemakkelijk bereikbaar zijn als de apparatuur eenmaal geinstalleerd is.

De fabrikant wijst iedere verantwoordelijkheid af in geval dat het bovenstaande en de gebruikelijkepreventieve normen Niet worden gespecteerd.

Als de voedingskabel beschadigd is, moet hij worden verrangen door een neue kabel of door een speciale set die door要去en worden geleverd door de fabrikant of de klantenservice.

Het is verboden silicone voor de affdichting te gebruiken. Enkel de bijgeleverde dichte pakking mag worden gebruikt.

Het gebruik van aardewerk kookpotten en diffusors is verboden.

GASAANSLUITING

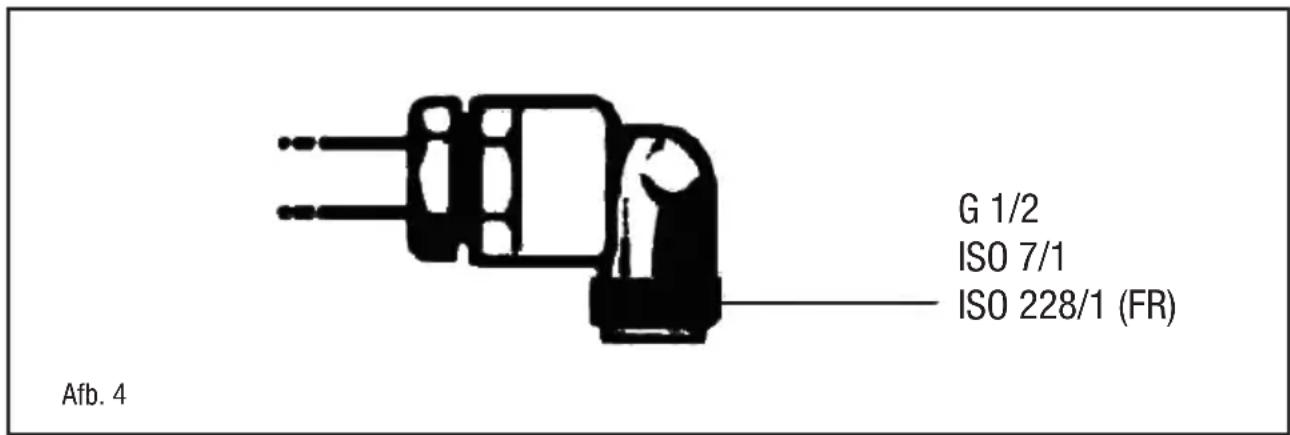

(Afb. 4) Sluit de apparatuur aan op de gasfles of de gasleiding volgens de van kracht zijnde voorschriften, zich er vantevoren van overluigend dat de apparatuur geschikt is voor het beschikbare type gas. Is dit Niet het geval zich dan: "Aanpassing aan een ander type gas", Ga bovendien na of de toevoerduk valt binnen de waarden, vermeld in de tabel; "Karakteristieken verstuivers".

Stijvelhalfstijve metalen aansluiting

Voor de aansluiting uit met metalen verbindingsstukken en leidingen (eventuel flexibel), zodaning dat er geen spanningkomt te staan op de interne delen van de apparatuur.

N.B.: - Na beeindigen van de installmentie de gasdichtheid van alle verbindingen controeren met een zeepoplossing.

Elektrische aansluiting

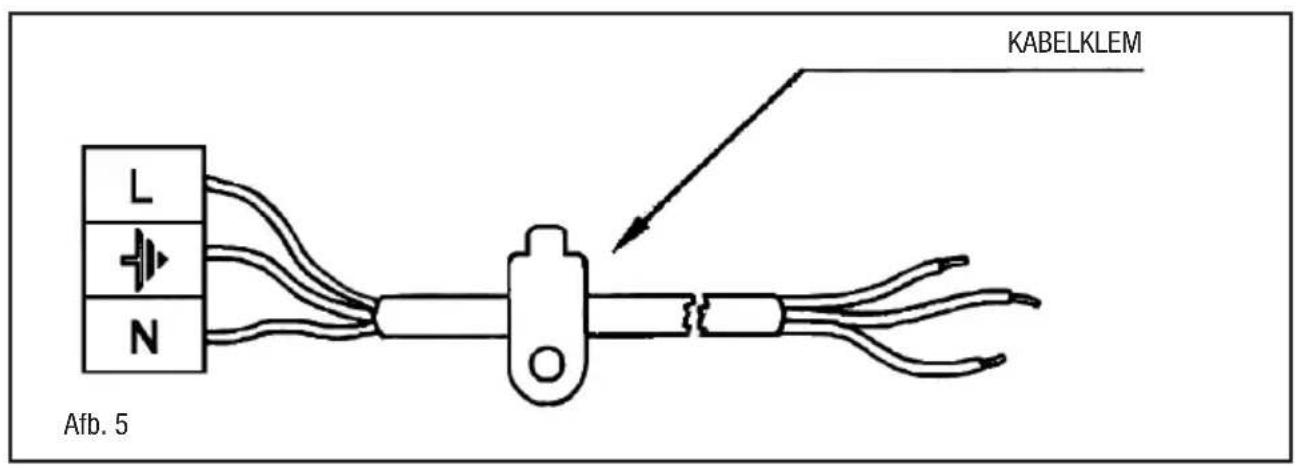

(Afb. 5) Alvorens de elektrische amsluiting te verrachten verzekert men zich ervan dat:

• de karakteristieken van het stroomvoorzienende apparaat voldoen aan hetgeen is vermeld op de registratieplaat onderop de kookplaat;

• datHEY stroomvoorzienende apparaat voorzien is van een efectieve aardeverbinding volgens de wettelijk voorgeschreven normen en beschikkingen, Het aarden is verplicht volgens de wet.

In het geval dat het apparaat Niet is uitergerust rnet een kabel enlof stekker, dient gehruik gemaakt te worden van materiaal, geschikt voor de stromvoering en de werktemperatuur, zoals aangegeven op de registriatieplaat. De kabel mag op gern enkel punt een temperatuur bereiken die hoger is dan 50^ boven de omgevingstemperatuur.

Wenst men een directe verbinding met het Lichtnet, dan is hetoodzakelijk een onderbrekingsschakelaarussen teplaatsen, met een minimale afstand van 3mm tussen de contacten, die gedimensioneerd is voor het gereistereerd vermogen en voldoet am de geldende normen (de aardekabel geel/groen mag Niet door de schakelaar worden onderbroken). De stekker of schakelaar要去 gemakkelijk bereikbaar zijn als de apparatuur eenmaal geinstalleerd is.

De fabrikant wijst iedere verantwoordelijkheid af in geval dat het bovenstaande en de gebruikelijkepreventieve normen Niet worden gespecteerd.

Als de voedingskabel beschadigd is, moet hij worden verrangen door een neue kabel of door een speciale set die door要去en worden geleverd door de fabrikant of de klantenservice.

Aanpassing aan een ander type gas

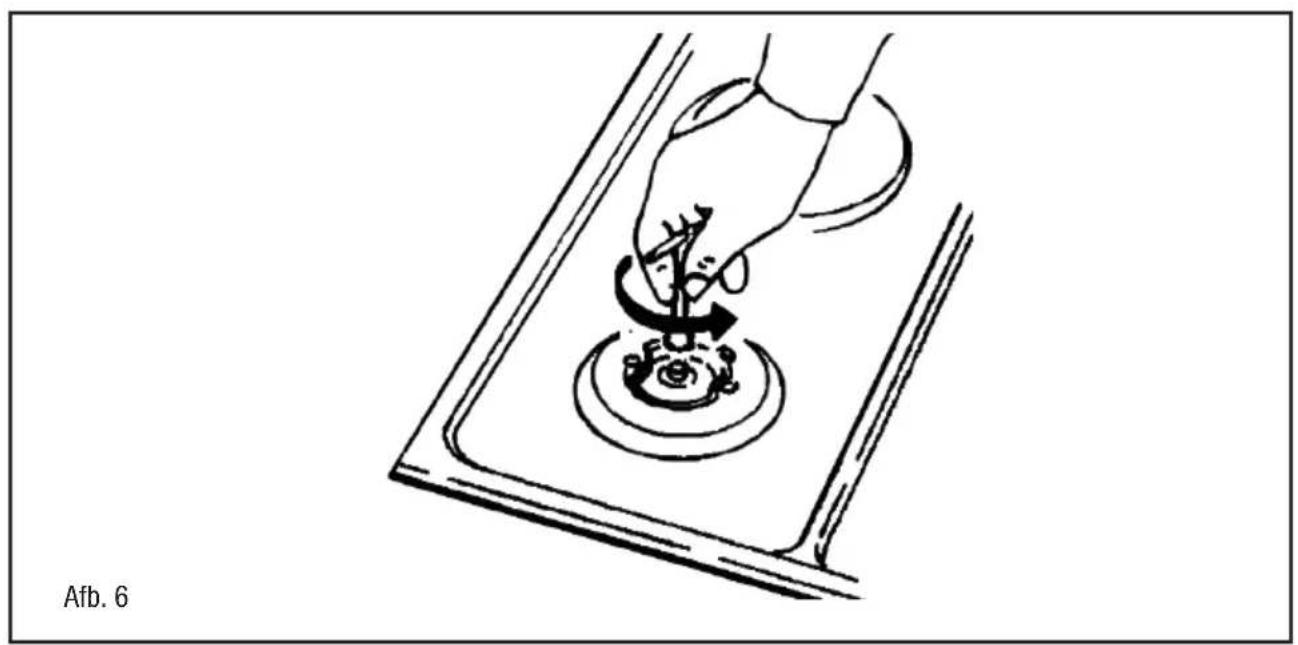

(Afb. 6) Als blijdt dat de apparatuur uitgevoerd is voor een ander type gas dan terplaatse beschikkaar, dient men:

• de injectoren (Afb. 6) te verrangen door degene die corresponderen met het te gebruiken gas (zie de tabel "Karakteristieken verstuivers").

teneinde het minimum in te stellen draait men met een schroevedraier de schroef aan de kraan (z. afb. 7), nadat deze op het minimum gedraaid ward. Bij toestellen die op vloeibaar gas (butaan/ propaan) werken moet men de stelschroef vast aandraaien.

Afb. 7

(cm)
RL1 L2	L3 L4
16410	70

Afb. 8

KARAKTERISTIEKEN VERSTUIVERS
GASBRANDER	TYPE	DRUK	INJECTOREN	VERBRUJK		THERMISCH VERMOGEN NOMINAL
		mbar	1/100mm	g/h	l/h	Kw	Kcal/h
Auxiliar	G 20	20	74	-	95	1,00	860
	G30/G31	28	51	73	-	1,00	774
Semirápido	G 20	20	98	-	167	1,75	1617
	G30/G31	28	69	127	-	1,75	1617
Rápido	G 20	20	114/124	-	238/286	2,50/3,00	1720/2064
	G30/G31	28	81/88	182/218	0	2,50/3,00	2064/2471
Fast	G 20	20	124/127	-	286/333	3,00/3,50	2451/2860
	G30/G31	28	88/94	218/255	0	3,00/3,50	2924/3411
