GEBRUIKSAANWIJZING DFA 2330 QLIMA

Gebruiksaanwijzingen

De kachel monteren

Installatie

Vullen met brandstof

De heater starten en gebruiken

Bedradingsschema

Problemen oplossen

Onderhoud

Aanwijzingen voor bewaring

Garantievoorwaarden

Milieubescherming

SPECIFICATIONS DUAL FUEL FORCED AIR HEATER

Model DFA 2320

Pin 220-240V / 50hz / 1Ph

1 LEES EERST DE GEBRUIKSAANWIJZING.

2 RAADPLEEG BIJ TWIJFEL UW DEALER.

BELANGRIJKSTE ONDERDELEN

① Hete luchtuitlaat
② Onderste huls
Brandstoftank
① Temperatuurdisplay
Temperatuurknop
Temperatuurdisplay
Aan-uit/ resetschakelaar met ledlampje
1 Handgreep
Bovenste huls
⑲ Ventilator
Luchtcompressor
Brandstofdop
Stroomkabel
Oliepeil
13 Wiel
Bovenste slang
① Onderste slang

NL

31

GEBRUIKSAANWIJZINGEN (NL)

• Lees deze gebruikershandleiding aandachtig alvorens het toestel te gebruiken en bewaar het voor later. Installeer dit toestel enkel wanneer het voldoet aan de lokale/nationale wetgeving, regelgeving en normen.
• De kachel is enkel ontworpen voor gebruik buitenshuis. Dit product is bedueld om enkel te gebruiken als kachel in niet-residentiele omgevingen
• Controleer na het uitpakken of het apparaat niet beschadigd is. Twijfelt u, gebruik het apparaat dan niet, maar neem contact op met de klantenservice of uw plaatselijke leverancies. Het verpakkingsmateriaal (plastic zakken enz.) moet buiten het bereik van kinderen gehouden worden, want het zou een bron van gevaren kunnen vormen.
• Aanpassingen aan het veiligheidssysteem zijn niet toegestaan.
• Deze verwarmer is geconstrueerd conform de relevante teksten in de LVD/EMC norm.

WAARSCHUWINGEN

• Lees de Aanwijzingen voor gebruik van het apparaat. De veiligheid van het apparaat is enkel gegarandeerd bij correct gebruik volgens deze instructies, daarom wordt aanbevolen deze te bewaren voor latere raadpleging.
• Gebruik het toestel enkel voor de bestemde doeleinden. Het gebruik op andere manieren kan leiden tot kortsluitingen, brandwonden, elektrische schokken, exploderen van lampen, ongevallen, enz.
• Het gebruik moet volledig in overeenstemming zijn met lokale regelgeving, verordeningen en normen.
• Verzeker dat de beschikbare spanning niet hoger is dan de spanning beschreven in de specificaties van deze handleiding.
• Controleer of de netspanning op het typeplaatje overeenkomt met het lokale lichtnet voor u het apparaat aansluit.
• Het apparaat is geschikt voor netspanningen van -230 V.
• Verzeker steeds dat u het toestel kan zien tijdens het aanschakelen. Gebruik nooit zaken zoals een timer, programmeer- of andere apparaten (inclusief Internet apps) die het toestel automatisch aanschakelen omdat dit brand kan veroorzaken!
• Installeer het apparaat volgens de instructies beschreven in de paragraaf "installatie" van de gebruiksaanwijzing.
• Het apparaat is vervaardigd volgens de CE veiligheidsnormen. Desondanks is, zoals bij elk verwarmingstoestel, voorzichtigheid geboden.
• BRANDGEVAAR! Gebruik het apparaat nooit op plaatsen waar ontvlambare en/of schadelijke gassen, producten of dampen aanwezig kunnen zijn (zoals uitlaatgas sen, verfdampen, gordijnen, papier, kleding).
• Als het apparaat te dicht bij brandbare materialen staat, ontstaat er brandgevaar.
• Gebruik geen verlengsnoeren of meervoudige adapters.
• Wees om veiligheidsredenen voorzichtig wanneer kinderen of dieren in de buurt van het apparaat zijn, zoals bij elk verwarmingstoestel, en verzeker dat kinderen zich steeds bewust zijn van de aanwezigheid van een het apparaat.
• Dit toestel is niet geschikt voor gebruik door personen (inclusief kinderen) met verminderde fysische, motorische of mentale mogelijkheden, of het gebrek aan ervaring en kennis, behalve onder toezicht of wanneer ze uitleg betreffende het gebruik van het toestel hebben gekregen van een persoon verantwoordelijk voor

hun veiligheid.

• Als de netkabel beschadigd is, moet deze door de fabrikant, diens onderhouds-monteur of een vergelijkbaar gekwalificeerde persoon worden vervangen om gevaren te vermijden.
• Kinderen moeten onder toezicht staan, zodat zij niet met de machine kunnen spelen.
• Dek het toestel niet af om oververhitting te voorkomen.
• Het toestel mag zich niet vlak onder een stopcontact bevinden.
• Gebruik het apparaat niet in de onmiddellijke nabijheid van een bad, douche of zwembad.
• Verzeker dat het aansluitsnoer nooit het verwarmingselement kan raken.
• De afscherming van deze kachel is bedoeld om directe toegang tot verwarmings-elementen te voorkomen en moet op zijn plaats zijn wanneer de kachel in gebruik is.
• Steek geen objecten in de openingen van het apparaat.
• Het haardscherm biedt geen volledige bescherming tegen jonge kinderen en personen met beperkte mobiliteit.
• Dit apparaat kan worden gebruikt door kinderen ouder dan 8 jaar en door personen met fysicke, sensorische of verstandelijke beperkingen of gebrek aan ervaring of kennis als zij onder toezicht staan of instructies hebben gekregen over het veilig gebruik van het apparaat en de gevaren begrijpen die met het gebruik ervan samenhangen.
• Het schoonmaken en uitvoeren van ander onderhoud mag niet worden gedaan door kinderen zonder toezicht.
• Kinderen jonger dan 3 jaar moeten uit de buurt van het apparaat worden gehouden.
• Kinderen van 3 tot 8 jaar mogen het apparaat uitsluitend in- of uitschakelen als dit op de bedoelde wijze geplaatst of geïnstalleerd is en zij onder toezicht staan of instructies hebben gekregen over het veilige gebruik van het apparaat en begrijpen welke risico's er zijn.
• Kinderen van 3 tot 8 jaar mogen het apparaat niet aansluiten, instellen en schoonmaken of gebruikersonderhoud plegen.
• ATTENTIE - Sommige onderdelen van dit product kunnen erg heet worden en brandwonden vernorzaken. Er dient bijzonder voorzichtig gedaan te worden als er kinderen en kwetsbare personen aanwezig zijn.
• Waarschuwing - Gebruik deze verwarmer niet in kleine kamers waar de aanwezige personen niet in staat zijn de kamer op eigen kracht te verlaten, behalve wanneer er voortdurend toezicht aanwezig is.
• Tijdens bedrijf en net na bedrijf zal het toestel extreem heet zijn. Raak het NOOIT aan tijdens bedrijf af net na bedrijf. Verplaats het toestel NOOIT tijdens deze momenten.
• Schakel het toestel uit wanneer het alleen gelaten wordt.
• De verwarmer tijdens gebruik nooit bedekken of hinderen.
• Koppel de voedingsspanning los tijdens installatie, reiniging, onderhoud en/of verplaatsen. Verzeker dat het volledig afgekoeld is voor het verplaatsen, reinigen of uitvoeren van onderhoud.
  Ongepast gebruik van deze kachel kan leiden tot ernstige letels of de dood als gevolg van brandwonden, brand, explosive, elektrische schok ervof koolmonoxidevergiftiging.

• Ongepast gebruik van deze kachel kan leiden tot ernstige letsels of de duod als gevolg van brandwonden, brand, explosie, elektrische schok envof koolmonoxide-vergiftiging.

• Gebruik deze kachel enkel in goed geventileerde ruimtes.

• Gebruik een brandstof van goede kwaliteit zoals deze van Qlima Premium Quality
  of gelijkwaardig om te verzekeren dat uw kachel gebruikt kan worden zonder problemen.
• Gebruik nooit andere brandstoffen dan kerosine of diesel.
• Gebruik deze kachel nooit met vloeistoffen zoals benzine, benzeen, verfverdunners, op alcohol gebaseerde vloeistoffen of andere olie-grondstoffen.
• Gebruik deze kachel nooit waar brandbare dampen aanwezig kunnen zijn.
• Vul de kachel nooit bij vooraleer deze volledig afgekoeld is.
• Gebruik kerosine OF diesel als brandstof, geen mengsel van beide. Maak de brandstoftank eerst volledig leeg wanneer u wil overschakelen van kerosine naar diesel of andersom.
• Bij gebruik van de heater moet altijd de minimale vrije afstanden worden aangehouden
  Luchtinlaat: 1 m
  Luchtuitlaat: 3,00 m
  Zijkanten 0,6 m
  Bovenkant 1,50 m.»
• Gebruik nooit kanalen of andere zaken om de luchtstroom van de luchtinlaat of de luchtuitlaat te geleiden.
• Verplaats de kachel nooit wanneer er brandstof in de brandstoftank zit. Verzeker dat deze leeg is alvorens de kachel te verplaatsen.
• Verzeker dat de kachel steeds rechtop staat en op een vlak en stevig oppervlak.
• Verzeker dat het oppervlak waarop de kachel staat stabiel is, niet trilt en niet beweegt.
• Verzeker dat (mogelijk) gevaarlijke situaties niet kunnen voorkomen.
• Brandbare stoffen moeten veilig opgeslagen worden volgens de lokale regelgevingen maar nooit op een manier waarop ze door de kachel kunnen verwarmd of ontstoken worden of (mogelijk) gevaarlijke dampen kunnen vormen.
• Verzeker dat de kachel op een oppervlak staat dat niet kan beschadigd worden door het gebruiken van de eenheid.
• Voor optimale prestaties van deze kachel worden Qlima Premium Quality Fuels of andere kerosine geadvisceerd. Diesel kan gebruikt worden, maar de prestaties van de kachels worden hierdoor beïnvloed. Emissies kunnen dan hoger zijn en het verbrandingsoroces iets volatieler (kleine vlamtoppen kunnen zichtbaar zijn bij de uitblaasopening van de kachel).

Bij niet raadplegen en/of niet naleven van de regels, instructies en uitleg, zal de garantie niet langer geldig zijn en zal de fabrikant niet meer bijstaan in geval van schade aan het toestel en/of de omgeving onder garantie.

TECHNISCHE SPECIFICATIES

Model DFA 2320 DFA 2330 DFA 2350
Warmtetoevoer [kW] * 20 30 50
Blaasvermogen [m3/u] 550 750	1100
Brandstoftype Diesel - kerosine	Diesel - kerosine	Diesel - kerosine
Brandstofverbruik [kg/u] 1.65	2.4	4
Afmeting brandstofmondstuk mm	0.54 0.88 1.24
Netspanning [V/Hz]	AC220-240/50	AC220-240/50	AC220-240/50
Luchtdrukinstelling (bar)	0.32 0.31 0.45
Stroomsterkte [A]	1.1	1.1	1.5
Elektrisch vermogen [W]	230 230 340
Zekering	T10A	T10A	T10A
Omgevingstemperatuur	-20-40 °C	-20-40 °C	-20-40 °C
Afmetingen
Netto gewicht (kg)	13.4 19.2 23.2
Lengte (mm)	752 855 1076
Breedte (mm)	305 470 515
Hoogte (mm)	416 588 585
Tankcapaciteit (l)	22 38 50
Bedrijfsbereik (u)	~11	~14	~11
Standaard accessoires
Brandstofmeter	ja	ja	ja
Handvat	1	1	1
Omgevingsthermostaat	Ingebouwd	Ingebouwd	Ingebouwd
Lampje voor storingsdetectie	Ingebouwd	Ingebouwd	Ingebouwd
Omgevingstemperatuur in bedrijf	-20~40 °C -20~40 °C	-20~40 °C
Op basis van calorische bovenwaarde [uur]*

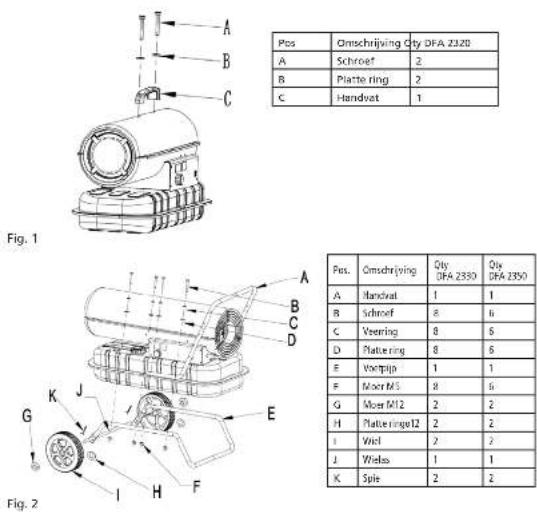

DE KACHEL MONTEREN

De fabrikant is niet verantwoordelijk voor schade of letsel wanneer er geen rekening wordt gehouden met de hierboven beschreven zaken.

Het gebruik van dit product en de daarvoor benodigde elementen is volledig op eigen risico van de eindgebruiker.

Pos	Omschrijving Qty DFA 2320
A	Schroef	2
B	Platte ring	2
C	Handvat	1

Pos.	Omschrijving	QtyDPA 2350	QtyDPA 2350
A	Handval	1	1
B	Schneff	8	6
C	Voorring	8	6
D	Rattling	8	6
E	Vortpijn	1	1
F	Moer M5	8	6
G	Moer M12	2	2
H	Rattlingel 12	2	2
I	Wiel	2	2
J	Wielas	1	1
K	Spie	2	2

Ga als volgt te werk om de heater te monteren (zie afb. 2):

1 Steek J in het bijbehorende gat E en steek K in de bijbehorende gaten; plaats H aan beide kanten van J, schuif het wiel I over de wielas J; schroef G vast om het wiel op de as te bevestigen.
2 Plaats de romp van de heater op E, zorg ervoor dat de gaten van A in de richting van de bijbehorende gaten op E wijzen.
3 Gebruik B, C, D en F om de gemonteerde pijpvoeten en het handvat op de tank te bevestigen.»

INSTALLATIE

Verzeker dat het toestel enkel op een stevige en stabiele ondergrond gebruikt wordt. Laat bij twijfel de ondergrond controleren door een deskundige.

WAARSCHUWING - dit toestel moet aangesloten worden op een geaard stopcontact.

Plaats de heater op een vlak, recht, onbrandbaar en massief oppervlak.

Heaters met rechtstreekse verbranding zijn bedoeld voor gebruik in de buitenlucht of in goed geventileerde binnenruimten. Voor gebruik binnenshuis moeten permanente ventilatieopeningen van ten minste 25 cm ^3 /kW worden aangebracht, gelijkmatig verdeeld tussen het vloer- en bovenste niveau, met een minimum van 250 cm ^2 .

	DFA 2320 DFA 2330 DFA 2350
Minimumgrootte van de opening 600 cm2 800 cm2 1250 cm2

• Houd de heater uit de buurt van ontvlambare, brandbare, explosieve of corrosieve materialen.
• De luchtinlaat en -uitlaat mogen nooit worden geblokkeerd of beperkt.
• Stel het apparaat niet bloot aan rechtstreekse weersinvloeden of uitzonderlike vochtigheid.
• Volg algehele en speciale richtlijnen voor de brandveiligheid op die gelden voor alle toepassingsgebieden. Zorg in ieder geval voor de volgende minimale veiligheidsafstanden van materialen of objecten in de omgeving van de heater:
  • Zijkant: 0,6 m
  • Zijde luchtinlaat: 1 m
  • Bovenkant: 1,5 m
  • Zijde hete luchtuitlaat: 3 m
  • Vloer: 0 m
• In de ruimte waarin de heater wordt gebruikt moeten de vloeren en plafonds gemaakt zijn van onbrandbaar materiaal."

Het gebruiken van de juiste brandstof is daarom essentieel voor het veilig, effici-ent en comfortabel gebruik van uw kachel.

Beschadiging en/of slechte werking van de kachel vanwege het gebruik van andere brandstoffen dan watervrije paraffineolie van hoge kwaliteit of watervrije zuivere dieselolie (geen olie voor huiselijk gebruik) wordt niet gedekt door de garantie.

Raadpleeg steeds uw lokale verdeler voor informatie over de juiste brandstof voor uw kachel.

VULLEN MET BRANDSTOF

Vul de brandstoftank in een geschikte, goed geventileerde ruimte. Gelieve het morsen van brandstof te vermijden en de volgende voorzorgsmaatregelen te respecteren:

• Verzeker dat de kachel op een vlak oppervlak staat.

• Verzeker dat de kachel uitgeschakeld is en volledig afgekoeld is.

• Verwiider de dop van de brandstoftank.

• Verzeker dat de brandstoftank bijgevuld wordt met hetzelfde type van brandstof dat zich reeds in de tank boivindt, tenpl de tank iessk.
• Vul de tank tot juist onder het maximumpeil om morsen te vermijden; de meter toont het brandstofpeil.
• Plaats de dop van de brandstoftank terug.

DE HEATER STARTEN EN GEBRUIKEN

DE HEATER STARTEN

Vul de tank met schone brandstof. Gebruik alleen diesel of kerosine.

De brandstofmeter op de bovenkant van de tank toont het brandstofpeil.

Sluit de stroomkabel aan op een geaard stopcontact van een AC220-240V 50

Hz stroomvoorziening.

Randaarde is verplicht.

Modellen DFA 2320/DFA 2330/DFA 2350:

Wanneer 'opstarten' zoals hierboven vermeld is afgerond, geeft het displayvenster «»—«» weer; het rechtervenster toont de hoogte van de omgevingstemperatuur..

Zet de stroomschakelaar in de stand «ON» (1).

De standaard temperatuurinstelling is 20°C; deze wordt weergegeven in het linker displayvenster.

Als de omgevingstemperatuur lager is dan de standaard temperatuur, beginnen de elektroden te vonken; na 7 seconden start de heater.

Als de omgevingstemperatuur lager is dan de standaard temperatuur, zet u de instelknop van de thermostaat op de gewenste temperatuur; de elektro- den beginnen te vonken; na 7 seconden start de heater.

KOUDE START

houd bij lage temperaturen het gat van de luchtuitlaat (zie alb. 6) tijdens het ontbranden met een vinger afgesloten, om gemakkelijker te kunnen starten.

ABNORMALE BEDIENING: bij storingen (storingen van de vlam, verminderde luchtstroom, slechte verbranding, enz.) stopt de heater en gaat het indicatorlampje KNIPPEREN (in het displayvenster verschijnt de code van DE LOCKOUT-MODUS).

DE HEATER STOPPEN

Zet de schakelaar in de stand «OFF» (O). Trek de stekker uit het stopcontact als de eenheid gedurende langere tijd niet wordt gebruikt.

Trek nooit de stekker van de heater uit het stopcontact om deze te laten stoppen als hij in gebruik is. Wacht altijd 5 minuten nadat de heater is uitgeschakeld om de koelsequentie te laten voltooien; anders kan de resterende hitte interne componenten beschadigen.

DE HEATER RESETTEN/HERSTARTEN

Als de heater in lockout-modus staat, moet de oorzaak van de lockout worden gecontroleerd en verholpen voordat de heater opnieuw kan worden gestart. Zet de ON/OFF-schakelaar in de stand 0 en vervolgens weer in stand 1 om de heater te resetten. Neem contact op met de technische dienst als de storing blijft bestaan. De heater wordt NIET gereset door de instelknop van de thermostaat te verdraaien.

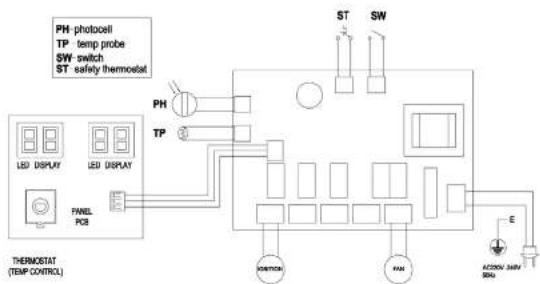

BEDRADINGSSCHEMA

PH photocell TP temp probe SW switch ST safety thermostat LED DISPLAY LED DISPLAY PANEL PCB THERMOSTAT (TEMP CONTROL) ST SW E BOTTOM FALL AC200V 34kV 50Hz

Bedradingsschema voor DFA 2320/2330

Bedradingsschema voor DFA 2350

PROBLEMEN OPLOSSEN

PROBLEEM OORZAAK OPLOSSING
Het scherm geeft E0 weer 1.De	"AAN#O (UIT)" knop staat op "I" (AAN" als de generator is aangesloten.	1.Controler na het loskoppelen van de generator controleert of de knop op "O" (UIT) staat.Sluit de generator weer aan en zet de knop op "Q" AAN
De verwarmingseenheid ont- stockt, maar de hoofsprint- plaat schakelt de verwarming- senheid na korte tijd uit	1.Verkeerde pompdruk. 1.Controler instelling pomp- druk.
	2.Luchtuitlaat, luchtinbaat of plusfilter is vies.	2.Controler luchtuitlaat, luchtinlaat en plusfilter.
Het scherm geeft E1 weer	3.Brandstofffilter is vies. 3.Controler brandstofffilter.
	4.Mondstuk van de brander verslopt.	4.Reinig het mondstuk met perslucht of zo nodig vervangen.
	5.Fotocellens vies. 5. Reinig fotocellens.
	6.Fonocelleenheid niet correct geïnsstalleerd.(Vlam niet zicht- baar)	6.Controler of het verbind-ingustuk van de lotocel goed in de beugel grijpt.
	7.Fotocel defect. 7.Vervang fotocel.
	8.Geen goede elektrische verbinding tussen fotocel en hoofsprintplaat.	8.Controler elektrische aanslu- ilingen.
Motor slaat even aan, maar verwarmingseenheid brandt niel	1.Lege brandstoftank of verontreinigde of verkeerde brandstof.	1.Verwijder verontreinigde of verkeerde brandstofVul de tank met schone diesel of kerosine.
Het scherm geeft E1 weer	2.Verkeerde pompdruk. 2.Controler instelling pomp- druk.
	3.Brandstofffilter is vies. 3.Controler brandstofffilter.
	4.Mondstuk van de brander verslopt.	4.Reinig het mondstuk met perslucht of zo nodig vervangen.
	5.Koolafzetting op de bougie cr/of onjuiste opening	5.Controler bougie.
	6.Onstlekingskabel zit niet vast aan bougie.	6.Bevestig onstlekingskabel aan bougie. Controleer bougie.
	7.Luchtlek in de olieleiding. 7.Controler de slangen, draai de aansluitingen stevig vast, en verwang deze zu nodig.
	8.Hogere viscositeit brandstof vanwoge lage temperatuur.	8.Vermeng diesel met 10-20% kerosine.
	9.Slechie elektrische verbinding tussen fotocel en hoofsprint- plaat.	9.Controler elektrische aanslu- ilingen.
De ventilator draat niet als verwarmingseenheid is aangesloten en de aansluit schake- lear op "AAN" stond	1.Thermostaatinstelling is lager dan kamertemperatuur.	1.Draal thermostaatknop naar een hogere instelling.
	2.Geen stroom.	2.Controler of de stroomkabel en het verlengsnoer zijn aangs- sloten. Controleer stroomto- evoer.*

ONDERHOUD (ENKEL UIT TE VOEREN DOOR GEAUTORISEERDE PERSONEN)

WAARSCHUWING! NOOIT ONDERHOUD UITVOEREN AAN DE KACHEL WANNEER DE STEKKER IN HET STOPCONTACT STEEKT OF WANNEER DEZE HEET IS!

GEBRUIK ENKEL ORIGINELE VERVANGONDERDELEN. Het gebruiken van onderdelen van

derde partijen of andere onderdelen zal de garantie doen vervallen en kan onveilige werkingsconditions veroorzaken.

Veeg de behuizing regelmatig af met een zachte spons of doek. Gebruik voor zeer vuilde onderdelen een spons die in lauwwarm water met een mild reinigingsmiddel is gedompeld, en veeg vervolgens droog met een schone doek.

Houd de luchtinlaat en ventilator vrij van vuil en stof. Blaas voorzichtig perslucht door de luchtinlaat om de binnenste onderdelen te reinigen.

Inspecteer de stroomkabel regelmatig; indien deze versleten, gescheurd of beschadigd is moet deze door de technische dienst worden vervangen.

Voordat de heater wordt opgeborgen moet deze helemaal afgekoeld en droog zijn. Dek de heater af met een plastic zak, stop hem in de verpakkingsdoos en bewaar deze op een droge, geventileerde plek.

⚠️ Voor uitvoeren van onderhoudstaken moet de heater worden uitgeschakeld, losgekoppeld en gedurende ten minste 15 minuten helemaal zijn afgekoeld.
Voer zelf geen elektrische reparaties uit. Neem contact op met een gekwalificeerd elektricien als de heater onderhoud of reparatie nodig heeft.

Gebruik geen defecte unit tenzij een gekwalificeerd elektricien deze heeft geïnspecteerd en gerepareerd.

Zorg er bij de reiniging voor dat er geen water het toestel binnendringt. Open de behuizing niet om de interne delen te reinigen. Sproei geen water in de heater.

Gebruik geen oplosmiddelen, benzine, tolueen en vergelijkbare agressieve middelen om de heater te reinigen.

Voorafgaand aan elk nieuw seizoensgebruik worden de volgende controles geadviseerd, UITSLUITEND DOOR GEKWALIFICEERD PERSONEEL:

Mondstuk

Schroef het mondstuk voorzichtig van de mondstukfitting. Blaas perslucht door de opening van het mondstuk om verontreinigingen te verwijderen. Vervang het mondstuk indien nodig.

Luchtfilters

Reinig de luchtfilters Verwijder de afdekkap van het filter (11), was het luchtinlaatfilter (10) met een licht reinigingsmiddel en laat het grondig drogen voordat u dit terugplaatst. Vervang het luchtuitlaatfilter (9) eenmaal per jaar (afb. 3)

Ontstekingselektrodes

Reinig de ontstekingselektrode, stel deze correct af en vervang deze indien nodig. Raadpleeg afb. 4-5 voor de opening tussen de elektrodes (afmetingen in mm).

De compressordruk instellen (afb. 6)

De compressordruk is af fabriek ingesteld en mag uitsluitend door gekwalificeerde technici worden gecontroleerd en afgesteld. Het kan gevaarlijk zijn om aan het apparaat te morrelen.

Verwijder de dop van de drukmeter. Sluit een drukslang aan op de drukmeetpoort op de achterplaat. Start de heater en lees de luchtdrukwaarde af. Stel indien nodig de druk in op de correcte waarde door de stelschroef (met het luchtgat in het midden van de stelschroef) rechtsom te draaien om de druk te verhogen, en linksom om de druk te verlagen:

Model Luchtdruk (bar)

DFA 2320 0.32

DFA 2330 0.31

DFA 2350 0.45

Elektrisch

Inspecteer kabels, elektrische onderdelen en aansluitingen.

AANWIJZINGEN VOOR BEWARING

Wanneer kinderen met het apparaat spelen, verzeker dan dat gevaarlijke onderdelen verwijderd zijn. Dump nooit biologisch niet-afbreekbare producten in de natuur, maar verwijder ze volgens de huidige nationale wetgeving.

GARANTIEVOORWAARDEN

Dit toestel wordt geleverd met een garantieperiode van 24 maanden, te beginnen op de datum van aankoop. Alle defecten aan materialen en montage zullen gedurende deze periode gratis hersteld of vervangen worden. De volgende regels zijn van toepassing:
1. We weigeren expliciet alle verdere schuldvorderingen, inclusief schuldvorderingen voor neven- en/of gevolgschade.
2. Herstellingen aan of vervanging van onderdelen tijdens de garantieperiode zullen niet leiden tot verlengen van de garantieperiode.
3. De garantie is niet meer geldig wanneer er veranderingen aangebracht zijn, er niet originele onderdelen gebruikt zijn of wanneer er herstellingen door derde partijen uitgevoerd zijn.
4. Onderdelen onderhevig aan normale slijtage, zoals filters, batterijen, lampen en verwarmingselementen vallen niet onder de garantie.
5. De garantie is enkel geldig wanneer je de originele, gedateerde aankoopfactuur kan voorleggen en als er geen veranderingen zijn aangebracht.
6. De garantie dekt geen schade veroorzaakt door verwaarlozing en/of door acties die afwijken van deze in dit instructieboekje.
7. Transportkosten en de risico's verbonden aan het transport van het toestel of onderdelen van het toestel zijn steeds voor rekening van de koper.
8. Schade veroorzaakt door gebruik van niet geschikte reserveonderdelen wordt niet gedekt door de garantie.
Om onnodige kosten te voorkomen, herinneren we eraan de gebruiksaanwijzing steeds grondig door te nemen. Wanneer deze aanwijzingen geen oplossing bieden, breng het toestel dan naar je dealer voor herstelling. www.qlima.com

MILIEUBESCHERMING

Werp elektrische apparatuur niet weg bij het huisvuil; lever het in op de daarvoor aangewezen plaats. Neem contact op met de plaatselijke autoriteiten voor informatie waar apparatuur kan worden ingeleverd. Wanneer elektrische apparaten worden weggegooid op de vuilstort of in de dump, kunnen gevaarlijke stoffen in het grondwater en in de voedselketen terecht kommen met alle gevolgen voor de gezondheid. Bij de vervanging van oude apparaten door nieuwe is de leverancier wettelijk verplicht zonder kosten het oude apparaat voor vernietiging in te nemen.

Qlima www.Qlima.com
