T58SHW1L0 - Fornuis NEFF - Gratis gebruiksaanwijzing en handleiding

Productsoort	Inbouw inductiekookplaat
Merk	Neff
Model	T58SHW1L0
Aantal kookzones	4 (schatting)
Voeding	230 V / 400 V, 50/60 Hz (volgens aansluitschema)
Totaal vermogen	Tot 7,4 kW (typische schatting)
Afmetingen apparaat (L x D)	Ongeveer 90 x 51 cm (controleer de uitsparing)
Uitsparingafmetingen (L x D)	Volgens montageschets (niet meegeleverd)
Beschermingsklasse	I (vereist beschermingsgeleider)
Hoofdfuncties	Inductie met aanraakbediening, boosterfunctie, kinderslot, automatische uitschakeling
Restwarmte-indicator	Ja
Ventilatie	Geforceerde ventilatie vereist in de kast
Installatietype	Inbouw in werkblad
Oppervlaktemateriaal	Vitrokeramiek
Kleur	Zwart (schatting)
Lengte voedingskabel	Tot 2,20 m
Gewicht	Ongeveer 12 kg (schatting)
Onderhoud en reiniging	Reinigen met een zachte doek en een geschikt product voor vitrokeramische oppervlakken
Veiligheid	Kinderslot, automatische uitschakeling, restwarmte-indicator
Onderdelen en repareerbaarheid	Neem contact op met de Neff-klantenservice voor onderdelen
Algemene informatie	Lees de gebruiksaanwijzing aandachtig vóór gebruik. Installatie door een erkende specialist.

Veelgestelde vragen - T58SHW1L0 NEFF

Hoe installeer ik mijn Neff T58SHW1L0 kookplaat correct?

De installatie moet door een erkende specialist worden uitgevoerd. Houd rekening met de veiligheidsafstanden, de ventilatie (minimale ruimte van 20 mm aan de achterzijde) en de uitsparingsafmetingen zoals aangegeven in de montageschets.
Belangrijk: Schakel de stroomtoevoer uit vóór elke ingreep.

Wat zijn de gevaren van magneten in het apparaat?

Het apparaat bevat permanente magneten die elektronische implantaten (pacemakers, insulinepompen) kunnen beïnvloeden. Dragers van implantaten moeten een minimale afstand van 10 cm tot het apparaat aanhouden.

Welk type voedingskabel wordt meegeleverd?

De voedingskabel kan voorgemonteerd of apart worden meegeleverd. Gebruik uitsluitend de meegeleverde kabel of een kabel van de klantenservice. Voor een langere kabel (tot 2,20 m) neemt u contact op met de Neff-klantenservice.

Kan ik een koelkast of vaatwasser onder de kookplaat installeren?

Nee, onder het apparaat zijn alleen laden of geforceerd geventileerde ovens toegestaan. Installeer geen koelkast, vaatwasser, niet-geventileerde oven of wasmachine.

Hoe reinig ik het vitrokeramische oppervlak?

Gebruik een zachte doek en een speciale reiniger voor vitrokeramiek. Vermijd schurende sponzen. Reinig na elk gebruik om aangebrande resten te voorkomen.

Wat te doen als het display '4400' of een foutcode weergeeft?

Dat betekent dat het apparaat niet correct is aangesloten. Ontkoppel het onmiddellijk en controleer de aansluiting van de voedingskabel volgens het aansluitschema (zie handleiding). Schakel een elektricien in.

Hoe activeer ik het kinderslot?

De exacte procedure staat beschreven in de handleiding. Houd over het algemeen de vergrendeltoets (vaak een hangslotsymbool) enkele seconden ingedrukt totdat de indicator gaat branden.

Wat is de minimale afstand tussen de afzuigkap en de kookplaat?

Houd rekening met de afstand die in de handleiding van de afzuigkap staat. Deze is doorgaans minimaal 65 cm voor een elektrische afzuigkap en 75 cm voor een gasafzuigkap.

Kan ik koperen of glazen pannen gebruiken?

Nee, alleen pannen die geschikt zijn voor inductie (magnetische bodem) zijn geschikt. Controleer met een magneet: als deze aan de bodem blijft plakken, is de pan compatibel.

Hoe demonteer ik de kookplaat indien nodig?

Ontkoppel het apparaat. Verwijder de bevestigingsbeugels. Duw de kookplaat van onderaf om hem eruit te halen. Let op scherpe randen: draag beschermende handschoenen.

GEBRUIKSAANWIJZING T58SHW1L0 NEFF

Algemene aanwijzingen

■ Lees deze gebruiksaanwijzing zorgvuldig door.
■ Alleen een geautoriseerde vakman mag het apparaat aansluiten.
■ Een ondeskundige installatie, opening van het apparaat, verbinding of montage leidt tot het verlies van de geldigheid van de productgarantie.
■ Sluit voor aanvang van alle werkzaamheden altijd de stroomtoevoer af.
- Na de installatie garanderen dat de gebruiker geen toegang tot de elektrische componenten heeft.

- Dit apparaat nooit in boten of voertuigen gebruiken.

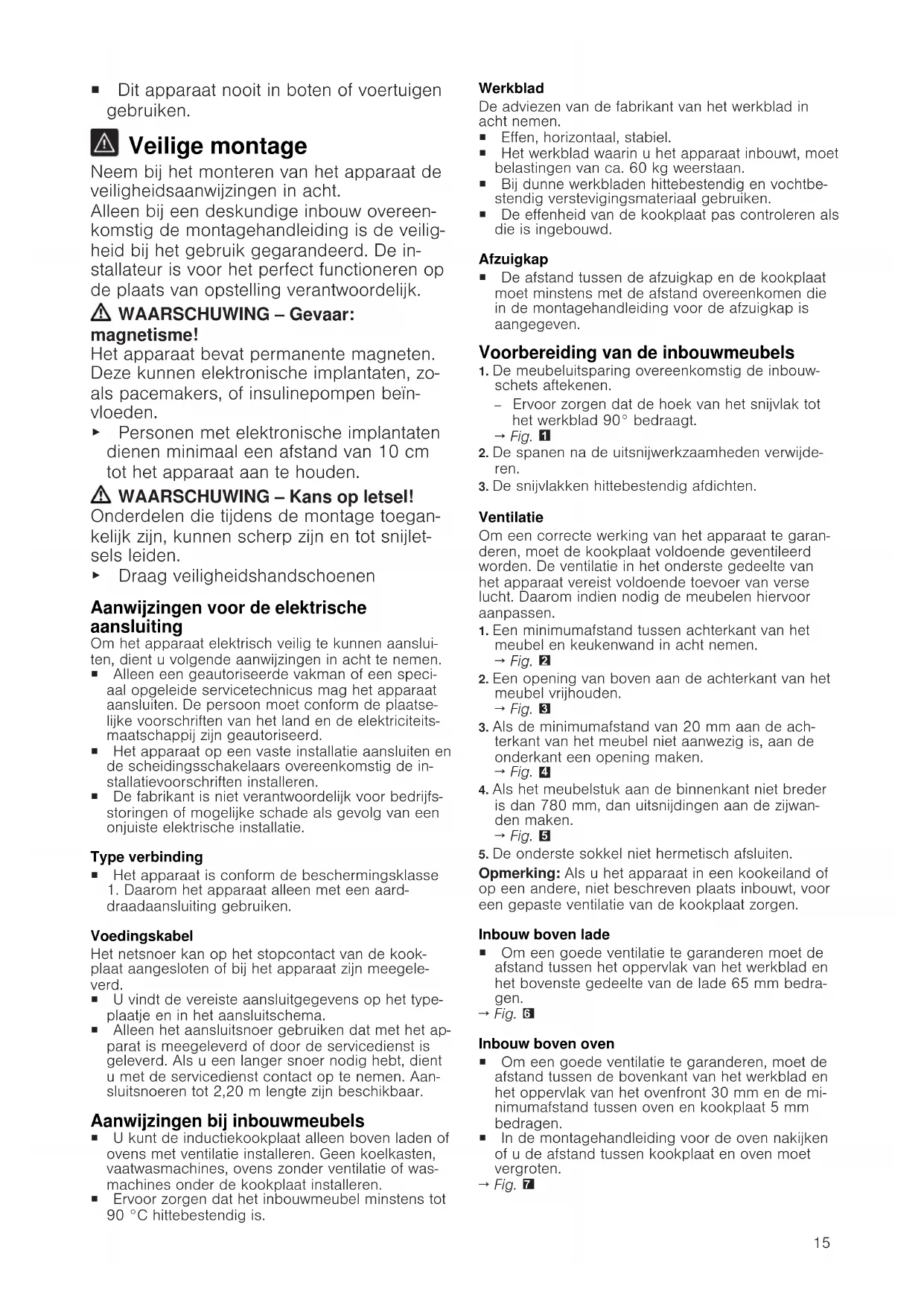

Veilige montage

Neem bij het monteren van het apparaat de veiligheidsaanwijzingen in acht.

Alleen bij een deskundige inbouw overeenkomstig de montagehandleiding is de veiligheid bij het gebruik gegarandeerd. De installateur is voor het perfect functioneren op de plaats van opstelling verantwoordelijk.

Het apparaat bevat permanente magneten. Deze kunnen elektronische implantaten, zoals pacemakers, of insulinepompen beïnvloeden.

- Personen met elektronische implantaten dienen minimaal een afstand van 10 cm tot het apparaat aan te houden.

Onderdelen die tijdens de montage toegan- kelijk zijn, kunnen scherp zijn en tot snijlet- sels leiden.

▶ Draag veiligheidshandschoenen

Aanwijzingen voor de elektrische aansluiting

Om het apparaat elektrisch veilig te kunnen aansluiten, dient u volgende aanwijzingen in acht te nemen.

■ Alleen een geautoriseerde vakman of een speciaal opgeleide servicetechnicus mag het apparaat aansluiten. De persoon moet conform de plaatselijke voorschriften van het land en de elektriciteitsmaatschappij zijn geautoriseerd.

- Het apparaat op een vaste installatie aansluiten en de scheidingsschakelaars overeenkomstig de installatievoorschriften installeren.

- De fabrikant is niet verantwoordelijk voor bedrijfsstoringen of mogelijke schade als gevolg van een onjuiste elektrische installatie.

Type verbinding

- Het apparaat is conform de beschermingsklasse 1. Daarom het apparaat alleen met een aarddraadaansluiting gebruiken.

Voedingskabel

Het netsnoer kan op het stopcontact van de kookplaat aangesloten of bij het apparaat zijn meegeleverd.

■ U vindt de vereiste aansluitgegevens op het typeplaatje en in het aansluitschema.

- Alleen het aansluitsnoer gebruiken dat met het apparat is meegeleverd of door de servicedienst is geleverd. Als u een langer snoer nodig hebt, dient u met de servicedienst contact op te nemen. Aansluitsnoeren tot 2,20 m lengte zijn beschikbaar.

Aanwijzingen bij inbouwmeubels

■ U kunt de inductiekookplaat alleen boven laden of ovens met ventilatie installeren. Geen koelkasten, vaatwasmachines, ovens zonder ventilatie of wasmachines onder de kookplaat installeren.

- Ervoor zorgen dat het inbouwmeubel minstens tot 90 °C hittebestendig is.

Werkblad

De adviezen van de fabrikant van het werkblad in acht nemen.

■ Effen, horizontaal, stabiel.
■ Het werkblad waarin u het apparaat inbouwt, moet belastingen van ca. 60 kg weerstaan.
- Bij dunne werkbladen hittebestendig en vochtbestendig verstevigingsmateriaal gebruiken.
■ De effenheid van de kookplaat pas controleren als die is ingebouwd.

Afzuigkap

- De afstand tussen de afzuigkap en de kookplaat moet minstens met de afstand overeenkomen die in de montagehandleiding voor de afzuigkap is aangegeven.

Voorbereiding van de inbouwmeubels

1. De meubeluitsparing overeenkomstig de inbouwschets aftekenen.

- Ervoor zorgen dat de hoek van het snijvlak tot het werkblad 90° bedraagt.

$$ \rightarrow \text { Fig. } 1 $$

1. De spanen na de uitsnijwerkzaamheden verwijderen.

2. De snijvlakken hittebestendig afdichten.

Ventilatie

Om een correcte werking van het apparaat te garanderen, moet de kookplaat voldoende geventileerd worden. De ventilatie in het onderste gedeelte van het apparaat vereist voldoende toevoer van verse lucht. Daarom indien nodig de meubelen hiervoor aanpassen.

1. Een minimumafstand tussen achterkant van het meubel en keukenwand in acht nemen.

$$ \rightarrow \text { Fig. } ② $$

1. Een opening van boven aan de achterkant van het meubel vrijhouden.

$$ \rightarrow \text { Fig. } ③ $$

1. Als de minimumafstand van 20 mm aan de achterkant van het meubel niet aanwezig is, aan de onderkant een opening maken.

$$ \rightarrow \text {Fig.} 4 $$

1. Als het meubelstuk aan de binnenkant niet breder is dan 780 mm, dan uitsnijdingen aan de zijwanden maken.

$$ \rightarrow \text { Fig. } 5 $$

1. De onderste sokkel niet hermetisch afsluiten.

Opmerking: Als u het apparaat in een kookeiland of op een andere, niet beschreven plaats inbouwt, voor een gepaste ventilatie van de kookplaat zorgen.

Inbouw boven lade

- Om een goede ventilatie te garanderen moet de afstand tussen het oppervlak van het werkblad en het bovenste gedeelte van de lade 65 mm bedragen.

$$ \rightarrow \text {Fig.} 6 $$

Inbouw boven oven

- Om een goede ventilatie te garanderen, moet de afstand tussen de bovenkant van het werkblad en het oppervlak van het ovenfront 30 mm en de minimumafstand tussen oven en kookplaat 5 mm bedragen.

- In de montagehandleiding voor de oven nakijken of u de afstand tussen kookplaat en oven moet vergroten.

$$ \rightarrow \text { Fig. } 7 $$

Netsnoer in aansluitdoos leiden

Vereiste: Bij toestellen zonder een voorgemonteerde voeding.

1. De kookplaat omdraaien en op de verpakking, een doek of een ander oppervlak leggen om krassen te voorkomen.

$$ \rightarrow \text { Fig. } 8 $$

1. Het deksel van de aansluitdoos met behulp van een schroevendraaier optillen.

$$ \rightarrow \text { Fig. } 9 $$

1. De bevestigingsschroef losdraaien en de slang-klem met behulp van een schroevendraaier opti-len.

$$ \rightarrow \text { Fig. } 1 0 $$

1. Alleen conform de afbeelding op de aansluitdoos aansluiten:

$$ \rightarrow \text { Fig. } 1 1 $$

• BN: Bruin
• BU: Blauw
• GN/YE: Geel en groen
• BK: Zwart
• GY: Grijs

Opmerking: Als u de aansluiting overeenkomstig het aansluitdiagram 2L/2N uitvoert, de positie van de bruggen overeenkomstig het diagram wijzigen.

1. Na de snoeraansluiting de schroeven aan de aansluitdoos correct aantrekken.
2. Het netsnoer met de slangklem bevestigen en de bevestigingsschroef aantrekken.

$$ \rightarrow \text { Fig. } 1 2 $$

1. De snoeren in het middelste gedeelte van de aansluitdoos leiden. Het deksel van de aansluitdoos sluiten.
2. Als het netsnoer met de lade interfereert, het snoer met de meegeleverde kabelbinder aan de onderkant van de kookplaat bevestigen.

$$ \rightarrow \text { Fig. } 1 3 $$

Steunrails monteren

- De bevestigingsrails in het meubelstuk monteren.

- De bevestigingsrails op het stenen werkblad plakken. Een smeltlijm gebruiken die voor het vastlijmen van metaal en steen geschikt is en die een temperatuurbestendigheid van minstens 90 °C heeft.

- Geen silicone gebruiken om af te dichten.

- Wanneer er al bevestigingsrails zijn aangebracht, deze verwijderen en nieuwe aanbrengen.

- Bij betegelde werkbladen de onderste draadboringen gebruiken.

$$ \rightarrow \text { Fig. } 1 4 $$

Kookplaat inbrengen

1. De kookplaat in de uitsparing plaatsen.

$$ \rightarrow \text { Fig. } 1 5 $$

1. Het apparaat in de uitsnijding van het werkblad plaatsen.

- Schroef de meegeleverde bevestigingsklemmen aan het werkblad en voorzichtig aan het apparaat vast.

- Gebruik geen elektrische schroevendraaier.

$$ \rightarrow \text { Fig. } 1 6 $$

1. Bij betegelde werkbladen de voegen van de tegels afdichten met siliconenrubber.

Opmerking: Het aansluitsnoer niet knikken of in-klemmen en uit de buurt van scherpe randen en he-te delen houden.

Apparaat aansluiten

Vereiste: De aansluitgegevens op het typeplaatje in acht nemen.

1. Uitsluitend aansluiten volgens het aansluitschema:

$$ \rightarrow \text { Fig. } \boxed {1 7}, \rightarrow \text { Fig. } \boxed {1 8} $$

• BN: Bruin
• BU: Blauw
• GN/YE: Geel en groen
• BK: Zwart
• GY: Grijs

Opmerking: Afhankelijk van het aansluittype moet u eventueel de positie van de af fabriek geleverde klemmen veranderen. Hiervoor moet u eventueel de klemmen inkorten en de isolatie verwijderen om een klem te plaatsen die twee snoeren verbindt.

1. Gebruiksgereedheid controleren: als in de indicatie van het apparaat 4400 E0513 verschijnt, is

het apparaat niet correct aangesloten. Het apparaat van de stroomvoorziening loskoppelen en de aansluiting van de stroomkabel op het stroomnet controlleren.

Speciale combinaties

Als u de kookplaat boven een oven van een ander merk inbouwt, een tussenschot van hout gebruiken.

→ Fig. 19

Apparaat demonteren

LET OP!

Gereedschappen kunnen het apparaat beschadigen.

• Verwijder het apparaat niet van bovenaf middels hefboomwerking.
• Haal de stekker van het apparaat uit het stopcontact.
• Verwijder indien aanwezig de bevestigingsverankeringen.
• De kookplaat van onderaf naar buiten drukken.
