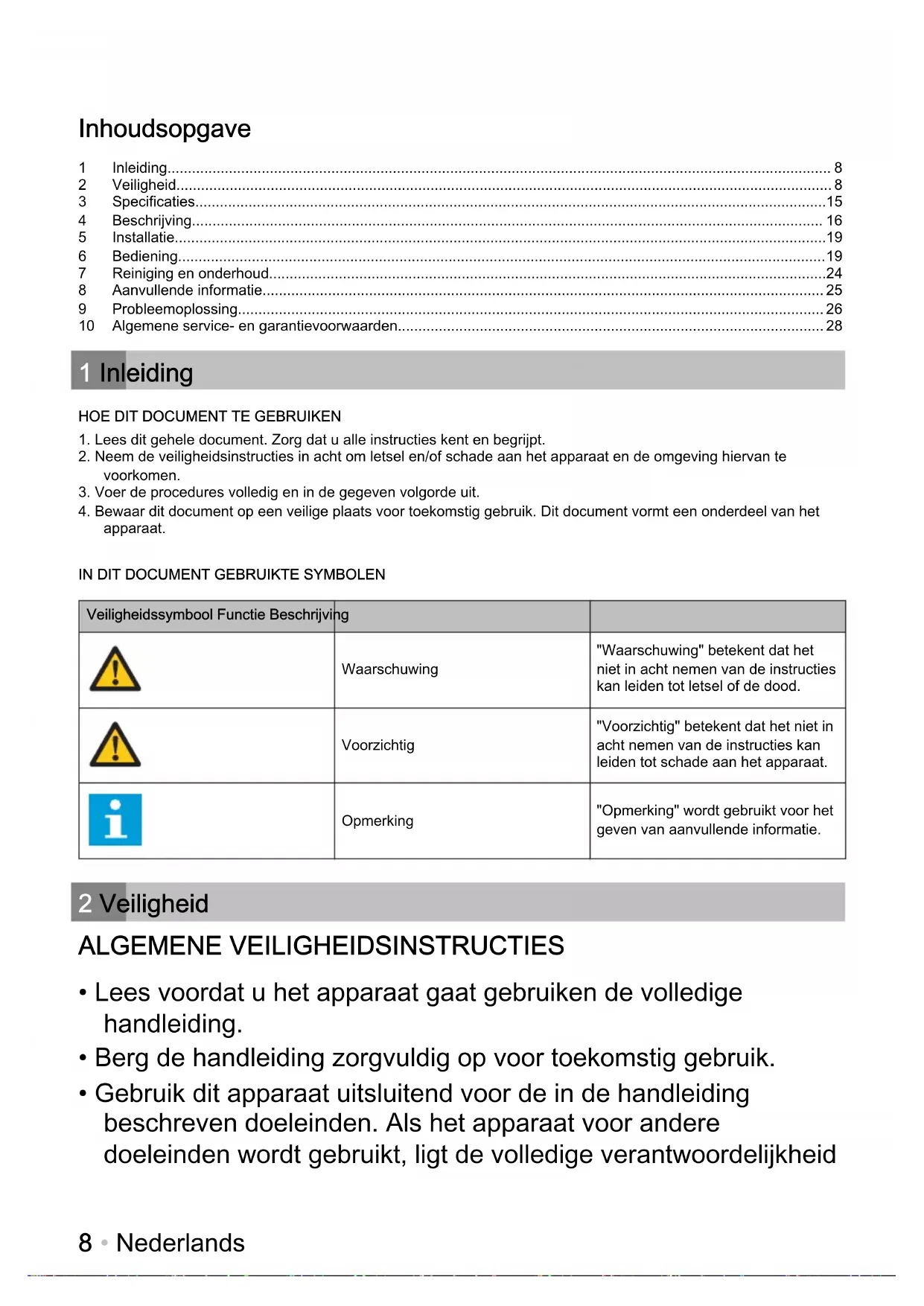

GEBRUIKSAANWIJZING VVW6046AB INVENTUM

2. Neem de veiligheidsinstructies in acht om letsel en/of schade aan het apparaat en de omgeving hiervan te

3. Voer de procedures volledig en in de gegeven volgorde uit.

4. Bewaar dit document op een veilige plaats voor toekomstig gebruik. Dit document vormt een onderdeel van het

Veiligheidssymbool Functie Beschrijving Waarschuwing "Waarschuwing" betekent dat het niet in acht nemen van de instructies kan leiden tot letsel of de dood. Voorzichtig "Voorzichtig" betekent dat het niet in acht nemen van de instructies kan leiden tot schade aan het apparaat. Opmerking "Opmerking" wordt gebruikt voor het geven van aanvullende informatie. 2 Veiligheid ALGEMENE VEILIGHEIDSINSTRUCTIES

• Lees voordat u het apparaat gaat gebruiken de volledige handleiding.

• Berg de handleiding zorgvuldig op voor toekomstig gebruik.

• Gebruik dit apparaat uitsluitend voor de in de handleiding beschreven doeleinden. Als het apparaat voor andere doeleinden wordt gebruikt, ligt de volledige verantwoordelijkheid

• Nederlandsvoor de gevolgen bij de gebruiker. Schade aan het apparaat of andere producten valt niet onder de garantie.

• Bij het niet in acht nemen van de veiligheidsinstructies en waarschuwingen stelt de fabrikant zich niet aansprakelijk voor eventuele hieruit voortkomende schade.

• Houd het apparaat buiten bereik van kinderen. Kinderen zijn niet altijd in staat om de mogelijke gevaren te begrijpen. Leer kinderen hoe ze op een verantwoorde manier met elektrische apparaten moeten omgaan.

• Dit apparaat mag niet worden gebruikt door kinderen van 0tot 8jaar. Dit apparaat kan worden gebruikt door kinderen van 8jaar en ouder en door personen met beperkte fysieke, zintuiglijke of mentale vermogens of gebrek aan ervaring of kennis, indien zij het apparaat onder toezicht gebruiken of zijn geïnstrueerd over het veilige gebruik ervan en zij de daaruit voortkomende gevaren begrijpen.

• Houd het apparaat en het netsnoer buiten bereik van kinderen jonger dan 8jaar.

• Kinderen mogen geen reiniging en onderhoud uitvoeren.

• Laat kinderen niet met het apparaat spelen. AFLEVERING

• Controleer of de verpakking of het apparaat tijdens het transport beschadigd zijn.

• Neem een beschadigd apparaat niet in gebruik. Neem contact op met uw leverancier.

• Het verpakkingsmateriaal volgens de lokale milieuvoorschriften (laten) afvoeren.

• Houd het verpakkingsmateriaal buiten bereik van kinderen. Verstikkingsgevaar. INSTALLATIE

• Dit apparaat mag alleen door een erkende servicedienst worden geïnstalleerd en gerepareerd. Nederlands

• 9• Plaats en sluit het apparaat aan volgens de installatievoorschriften.

• Zorg dat het apparaat tijdens het plaatsen niet is aangesloten.

• Controleer of het aardingssysteem van de elektrische huisinstallatie volgens de voorschriften is aangesloten.

• Alle elektrische aansluitingen moeten overeenkomen met de waarden op het typeplaatje.

• Als het netsnoer beschadigd is, mag het alleen worden vervangen door de servicediensten van de fabrikant of door gelijkwaardig gekwalificeerde personen.

• Zorg dat het apparaat niet op het netsnoer staat.

• Gebruik geen verlengsnoer of meervoudige contactdoos voor de aansluiting. De stekker moet gemakkelijk toegankelijk zijn na installatie van het apparaat.

• Buig de watertoevoer- en afvoerslangen of het netsnoer niet te veel tijdens de installatie. Zorg dat de watertoevoer- en afvoerslangen of het netsnoer niet vast komen te zitten.

• Laat het apparaat na het installeren de eerste keer zonder vaatwerk draaien.

HET APPARAAT PLAATSEN

• Kies bij het bepalen van de plaats van het apparaat een plaats waar u het apparaat makkelijk kunt inruimen en uitruimen.

• Plaats het apparaat niet op een locatie waar de temperatuur onder 0°C kan komen.

• Plaats het apparaat in de buurt van een waterkraan- en afvoer en een stopcontact. Houd er rekening mee dat de aansluitingen niet worden gewijzigd wanneer ze worden gemaakt.

• Houd het apparaat niet vast bij de deur of het bedieningspaneel om het te verplaatsen.

• Zorg dat de watertoevoer- en -afvoerslangen tijdens het plaatsen van het apparaat niet vast komen te zitten.

• Nederlands• Plaats het apparaat op een veilige locatie met een vlakke ondergrond.

• Zorg dat het apparaat waterpas en in balans is door de voeten te verstellen. Een juiste plaatsing van het apparaat betekent dat de deur eenvoudig kan worden geopend en gesloten. WATERAANSLUITING

• Controleer of de waterinstallatie in huis geschikt is voor de installatie van het apparaat.

• Installeer een filter bij de watertoevoer om schade aan het apparaat als gevolg van vervuiling door het water (zand, klei, roest, etc.) te voorkomen.

• Gebruik de nieuwe watertoevoerslang die bij het apparaat is geleverd. Laat water door de slang lopen voordat u de slang op het apparaat aansluit.

• Zorg dat u de watertoevoerslang rechtstreeks op de waterkraan aansluit. De druk van de waterkraan mag minimaal 0,03MPa en maximaal 1MPa bedragen. Installeer een drukreduceerventiel als de druk meer dan 1MPa bedraagt.

• Draai na het aansluiten van het apparaat de waterkraan volledig open en controleer op lekken.

• Het apparaat is voorzien van een dubbelwandige aquastop. Het systeem sluit de watertoevoer automatisch af als de watertoevoerslang lekt en de ruimte tussen de wanden zich vult met water. Snijd niet in de aquastop en zorg dat de aquastop niet verdraaid of bekneld raakt.

• Gebruik geen afvoerslang die langer is dan 4meter. Hierdoor wordt het vaatwerk mogelijk niet schoon. De fabrikant accepteert geen aansprakelijkheid.

• U kunt de waterafvoerslang direct op een afvoerpijp met een minimumdiameter van 4cm aansluiten of de slang in de gootsteen laten lopen, waarbij u voorkomt dat u deze buigt of knikt. Het vrije uiteinde van de slang moet op een hoogte tussen Nederlands

• 1140 en 100cm worden geplaatst en mag niet in water worden ondergedompeld.

• Het apparaat moet op de waterleiding worden aangesloten met behulp van de nieuw geleverde slangensets. Gebruik oude slangensets niet opnieuw. ELEKTRISCHE AANSLUITING

• Zorg dat de stekker van het apparaat is aangesloten op een geaard stopcontact. De fabrikant is niet verantwoordelijk voor schade die voortvloeit uit het gebruik van het apparaat met een stopcontact dat niet geaard is.

• Zorg ervoor dat de spannings- en de frequentiewaarden voor de stroom overeenkomen met de waarden op het typeplaatje.

• Het elektrische systeem in uw huis moet zijn voorzien van een 16A-zekering. Het apparaat is ontworpen voor aansluiting op 220-240V ~50Hz.

• Sluit het apparaat niet aan tijdens het plaatsen.

• Gebruik de meegeleverde stekker.

• Het netsnoer van het apparaat mag alleen worden vervangen door een erkende servicedienst of een erkend elektricien. Gebeurt dit niet, dan kan dit leiden tot ongelukken.

• Haal om veiligheidsredenen de stekker uit het stopcontact nadat een programma is beëindigd. Haal de stekker niet met natte handen uit het stopcontact. Dit kan een elektrische schok veroorzaken.

• Trek altijd aan de stekker zelf als u de stekker uit het stopcontact haalt. Trek niet aan het netsnoer.

VEILIGHEIDSINSTRUCTIES VOOR BEDIENING

• Dit apparaat is bedoeld voor huishoudelijk gebruik en soortgelijke toepassingen, zoals in winkels, op kantoor en in andere werkomgevingen, op boerderijen, door klanten in motels, hotels en andere typen verblijfsomgevingen en in bed & breakfasts.

• Nederlands• Gebruik om veiligheidsredenen uitsluitend accessoires en reserveonderdelen van de fabrikant die geschikt zijn voor uw apparaat.

• Dit apparaat moet worden geaard om het risico van een elektrische schok in het geval van een fout of storing te voorkomen. Het apparaat heeft een geaard netsnoer met een geaarde stekker. Sluit de stekker alleen aan op een geaard stopcontact dat is geïnstalleerd volgens de lokale elektrische voorschriften.

• Verkeerd aansluiten van het netsnoer kan leiden tot een levensbedreigende situatie. Neem in geval van twijfel contact op met een gekwalificeerd elektricien of servicetechnicus.

• Breng geen wijzigingen aan de stekker aan. Als de stekker niet in het stopcontact past, neem dan contact op met een gekwalificeerd elektricien.

• Plaats geen zware voorwerpen op de geopende deur van het apparaat.

• Ga niet op de geopende deur van het apparaat staan. Het apparaat kan omvallen, hetgeen tot schade aan het apparaat kan leiden.

• Doe geen chemische oplosmiddelen in het apparaat. Er bestaat een kans op explosie.

• Reinig geen ongeschikt kunststof vaatwerk in het apparaat. Alleen vaatwerk voorzien van een merkteken dat aangeeft dat het vaatwasserbestendig is, kan in het apparaat worden gereinigd. Volg bij alle vaatwerk dat niet is voorzien van een dergelijk merkteken de aanwijzingen van de fabrikant op.

• Gebruik alleen vaatwasmiddelen, glansspoelmiddelen en zout bedoeld voor vaatwassers. De fabrikant is niet aansprakelijk voor schade als gevolg van het gebruik van ongeschikte producten.

• Houd vaatwasmiddelen en glansspoelmiddelen buiten bereik van kinderen. Nederlands

• 13• Houd kinderen uit de buurt van het apparaat wanneer de deur geopend is. Er kan nog reinigingsmiddel in het apparaat aanwezig zijn. Raadpleeg bij inslikken van reinigingsmiddel direct een arts en neem de verpakking mee.

• Sommige vaatwasmiddelen zijn sterk alkalisch en kunnen bij inslikken extreem gevaarlijk zijn. Vermijd contact met huid en ogen. Houd kinderen en huisdieren uit de buurt van het apparaat wanneer de deur geopend is. Controleer of het vaatwasmiddelreservoir leeg is na afloop van de wascyclus.

• Houd de deur gesloten. U kunt vallen.

• Zorg dat uw huid en ogen niet in contact komen met het reinigingsmiddel.

• Zorg dat alle losse onderdelen van het apparaat juist zijn geplaatst.

• Open tijdens gebruik de deur van het apparaat niet. Er kan heet water uit het apparaat komen.

• Gebruik het apparaat niet voor andere doeleinden dan het wassen van vaatwerk.

• Gebruik het apparaat alleen in een vorstvrije ruimte.

• Verwijder de deur of deactiveer de vergrendeling wanneer u het apparaat afvoert of laat afvoeren. Zorg dat kinderen zichzelf niet kunnen opsluiten in een oud apparaat.

• Zorg dat het vaatwasmiddelreservoir leeg is na afloop van een wascyclus.

• Vul het zoutreservoir en het glansspoelmiddelreservoir voor het eerste gebruik en wanneer de indicatoren branden.

• Stel het zoutverbruik in voor gebruik.

• Koppel het apparaat los voor het reinigen van het apparaat of het uitvoeren van reparaties. Haal de stekker uit het stopcontact of zet de schakelaar in de meterkast op nul.

• Zorg dat lange en/of scherpe bestekdelen met de punt naar beneden in de bestekkorf of horizontaal in de bovenste korf of de besteklade worden geplaatst.

• Nederlands• Plaats geen voorwerpen in het apparaat die niet vaatwasserbestendig zijn.

• Vul een korf niet overmatig. De fabrikant is niet aansprakelijk voor schade aan het apparaat als gevolg van verplaatsing van een korf.

• Drink geen water uit het apparaat. Het water is niet geschikt voor consumptie.

• Defecten aan het apparaat moeten worden gerepareerd door een gekwalificeerd servicetechnicus. Reparaties die door andere personen worden uitgevoerd, vallen niet onder de garantie.

• Voer het verpakkingsmateriaal op een milieuvriendelijke manier af.

• Dit apparaat is gelabeld volgens Europese Richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur (WEEE). De richtlijn bepaalt het kader voor het retourneren en recyclen van gebruikte apparaten zoals dit binnen de gehele EU van toepassing is. 3 Specificaties ALGEMENE SPECIFICATIES Onderdeel Specificatie Type Vrijstaand Kleur bedieningspaneel Zwart met witte LED Aantal sproeiarmen 3 Bovenste korf in hoogte verstelbaar Ja Maximum aantal couverts 14 Optie 'halve belading' Ja Optie 'extra drogen' Ja Timer [uren] 24 Aquastop Ja Type droogsysteem Turbo Nederlands • 15AFMETINGEN EN GEWICHT Onderdeel Specificatie Afmetingen (B x D x H) [mm] 598 x 600 x 845 Nettogewicht [kg] 51 Brutogewicht [kg] 57 TECHNISCHE SPECIFICATIES Onderdeel Specificatie Totaal energieverbruik [W] 1760 - 2100 Verwarmingsvermogen [W] 1800 Nominale spanning [V] / frequentie [Hz] 220-240 / 50 Watertoevoerdruk [MPa] 0,04 (0,4 bar) - 1 (10 bar) Stroom [A] 10 Lengte netsnoer [m] 1,50 Type stekker EU/TR Type aansluiting toevoerslang 3/4 inch, binnendraad Positie toevoerslang Linksachter Lengte toevoerslang [m] 1,50 Positie afvoerslang Linksachter Lengte afvoerslang [m] 1,40 4 Beschrijving BEOOGD GEBRUIK Het apparaat is ontworpen voor het reinigen van vaatwerk. Gebruik het apparaat niet voor andere doeleinden dan beschreven in dit document. INBOUWVAATWASSER (Figuur 1) A Sproeikop besteklade B Besteklade C Bovenste korf D Onderste korf E Typeplaatje F Bedieningspaneel G Vaatwas- en glansspoelmiddelreservoir H Bestekkorf I Zoutreservoir J Filters K Onderste sproeiarm L Bovenste sproeiarm Onderdeel Functie Sproeikop besteklade Reinigen van het vaatwerk in de besteklade. Besteklade Zie paragraaf Het apparaat inruimen

Bovenste korf Zie paragraaf Het apparaat inruimen

Onderste korf Zie paragraaf Het apparaat inruimen

Typeplaatje Weergeven van de specificaties van het apparaat. Bedieningspaneel Zie paragraaf Bedieningspaneel

16 • NederlandsOnderdeel Functie Vaatwas- en glansspoelmiddelreservoir Reservoir voor vaatwasmiddel en glansspoelmiddel. Bestekkorf Zie paragraaf Het apparaat inruimen

Zoutreservoir Reservoir voor zout. Filters Apparaat vrijhouden van vervuiling. Onderste sproeiarm Reinigen van het vaatwerk in de onderste korf. Bovenste sproeiarm Reinigen van het vaatwerk in de bovenste korf. BEDIENINGSPANEEL (Figuur 2) A Aan/uit-knop B Programmeerknop C Functieknop D Knop 'halve belading' E Automatische deur F Knop Uitstellen G Start/pauze-knop H Programma-indicator I Functie-indicator J Indicator 'halve belading' K Display Onderdeel Functie Aan/uit-knop Starten of stoppen van het apparaat. Programmeerknop Druk op deze knop om het juiste wasprogramma te selecteren. De programma-indicator gaat branden. Functieknop Een extra functie kiezen. Extra reiniging voor moeilijk te reinigen vaatwerk. Extra drogen voor een beter droogresultaat. Knop 'halve belading' Druk op de knop om werking van de bovenste sproeiarm of de onderste sproeiarm te selecteren. Automatische deur Druk op de knoppen 'halve belading' en 'uitstellen' om het programma voor automatische deur te starten. Na afloop van het programma gaat de deur automatisch open voor een beter droogresultaat. De optie voor automatische deur kan worden uitgeschakeld door de knoppen gedurende 3 seconden in te drukken. De automatische deurindicator in de display dooft uit. Deze instelling wordt voor toekomstig gebruik opgeslagen, tenzij de functie voor automatische deur weer wordt ingeschakeld. De optie voor automatische deur kan weer worden ingeschakeld door de knoppen gedurende 3 seconden in te drukken. De indicator gaat in de display branden. Knop Uitstellen Druk op deze knop om het aantal uren voor het uitstellen van het wassen in te stellen. U kunt het starten van de vaatwasser tot maximaal 24 uur uitstellen. Eén druk op deze knop stelt het starten van de vaatwasser met één uur uit. Start/pauze-knop Starten of pauzeren van een programma. Programma-indicator Geeft het geselecteerde programma weer. Zie paragraaf Programma's

Nederlands • 17Onderdeel Functie Functie-indicator

• Indicator links voor extra reiniging. Gebruik deze functie voor het wassen van sterk vervuild, moeilijk te reinigen vaatwerk.

Indicator rechts voor extra drogen. Opmerking: Deze functies kunnen uitsluitend worden gebruikt bij de programma's Intensive, Universal, ECO, Glass en 90 minutes. Indicator 'halve belading' Het vaatwerk in het aangegeven rek wordt gewassen. Display Geeft de resterende tijd, de uitsteltijd, de foutcode, etc. aan. PROGRAMMA'S Pictogram Naam Beschrijving Tijd [min.] Auto Automatische waarneming voor het wassen van licht, normaal of zwaar vervuild serviesgoed met of zonder opgedroogde voedselresten. 85-150 Intensief Voor zeer zwaar vervuild serviesgoed en normaal vervuilde potten en pannen, vaatwerk, etc. met opgedroogde voedselresten.

Basis Voor normaal vervuilde beladingen, zoals potten, vaatwerk, glazen en licht vervuilde pannen.

ECO Dagelijks programma voor normaal vervuild vaatwerk. Het programma duurt langer, maar verbruikt minder water en warmt langzaam op voor een lager energieverbruik.

Glas Voor licht vervuild serviesgoed en glas. 120 snel 90' Voor normaal vervuilde beladingen die snel moeten worden gewassen.

snel 30' Een korter wasprogramma voor licht vervuilde beladingen die niet hoeven te drogen.

18 • NederlandsOpmerking: Het eco-programma is geschikt voor het reinigen van normaal bevuild vaatwerk. Dit is het meest efficiënte programma door een combinatie van energie- en waterverbruik en voldoet aan de EU- wetgeving op het gebied van ecologisch ontwerp. 5 Installatie

HET APPARAAT ONDER EEN WERKBLAD PLAATSEN

Waarschuwing: Het werkblad moet stabiel zijn. Voorzichtig: Controleer of de bedrading en het loodgieterswerk geschikt zijn voor plaatsing van het apparaat onder een werkblad. Voorzichtig: Controleer of voldoende ruimte onder het werkblad aanwezig is voor plaatsing van het apparaat. Het apparaat voorbereiden Om het apparaat onder een werkblad te kunnen plaatsen, moet het bovenpaneel worden verwijderd.

Verwijder de schroeven aan de achterzijde van het bovenpaneel.

2. Duw het paneel ongeveer 1cm naar achteren.

3. Hef het paneel op om het te verwijderen.

Het apparaat installeren

Lijn het apparaat met het werkblad uit door de voeten af te stellen. Controleer of het apparaat waterpas staat.

2. Duw het apparaat in de juiste positie. Zie de afmetingen in de figuur.

Voorzichtig: Pas op dat u zich tijdens het plaatsen van het apparaat de slangen niet plet of knikt.

Sluit de afvoerslang direct op de afvoeropening of de sifon aan. De aansluiting moet een minimumhoogte van 50cm hebben en een maximumhoogte van 110cm. Zie de figuur.

2. Zorg dat afvoerslang niet lager dan het apparaat hangt. Zie de figuur.

Controleer of de elektriciteits- en watertoevoeraansluitingen van het apparaat overeenkomen met de waarden zoals vermeld in de installatie-instructies.

2. Verwijder alle verpakkingsmateriaal uit het apparaat.

3. Vul het zoutreservoir. Zie paragraaf

Het zoutreservoir vullen

4. Vul het glansspoelmiddelreservoir. Zie paragraaf

Het glansspoelmiddelreservoir vullen

(Figuur 3) (Figuur 4) (Figuur 5) (Figuur 6) (Figuur 7) Nederlands • 19HET ZOUTRESERVOIR VULLEN Voor een goed resultaat heeft het apparaat zacht (minder kalkhoudend) water nodig. Zout wordt gebruikt om het water te verzachten en het voorkomt witte kalkresten op uw vaatwerk en de binnenkant van het apparaat. Voorzichtig: Gebruik uitsluitend zout dat geschikt is voor vaatwassers. Gebruik geen keukenzout. Opmerking: Vul het zoutreservoir wanneer de zoutindicator op het bedieningspaneel brandt.

1. Verwijder de onderste korf.

2. Draai de dop (A) van het zoutreservoir linksom om hem te verwijderen.

3. Vul het zoutreservoir met water.

Opmerking: U hoeft alleen voor het eerste gebruik van het apparaat het zoutreservoir met water te vullen.

4. Plaats een trechter in de opening van het zoutreservoir.

5. Vul het reservoir met zout tot het overloopniveau.

6. Plaats de dop op het zoutreservoir.

Voorzichtig: Verwijder gemorst zout onmiddellijk en laat een volledig programma draaien om corrosie van het apparaat te voorkomen.

HET ZOUTVERBRUIK INSTELLEN

Het zoutverbruik van het apparaat is afhankelijk van de waterhardheid. Stel het zoutverbruik in volgens de informatie in paragraaf Probleemoplossingstabel

Opmerking: Neem contact op met uw lokale waterbedrijf om het waterhardheidsniveau in uw regio te controleren. Opmerking: Het waterhardheidsniveau van het apparaat is standaard ingesteld op niveauH3.

1. Druk op de aan/uit-knop om het apparaat te starten.

2. Druk binnen 1 minuut na het starten van het apparaat op de programmakeuzeknop en houd deze 5 seconden

3. Druk nogmaals op de programmakeuzeknop om het waterhardheidsniveau te wijzigen.

4. Druk op de aan/uit-knop om de instelling te bevestigen.

HET VAATWASMIDDELRESERVOIR VULLEN

Waarschuwing: Bewaar vaatwasmiddel buiten bereik van kinderen op een koele en droge plaats. Voorzichtig: Gebruik uitsluitend vaatwasmiddel dat geschikt is voor vaatwassers. (Figuur 8) (Figuur 9) (Figuur 10) 20 • NederlandsVoorzichtig: Plaats geen vaatwastablet in de bestekkorf. Gebruik uitsluitend het vaatwasmiddelreservoir. Opmerking: Vaatwasmiddel is verkrijgbaar in poeder, gel en tabletten en ook verkrijgbaar als een gecombineerd product (met zout en/of glansspoelmiddel). Gecombineerde producten geven alleen voldoende resultaat onder bepaalde omstandigheden. Neem de aanwijzingen op de verpakking in acht.

1. Vul het vaatwasmiddelreservoir voordat u het apparaat start.

2. Druk op de vergrendeling (A) om het vaatwasmiddelreservoir te openen.

3. Vul het reservoir (B) met vaatwasmiddel.

Voorzichtig: Het vaatwasmiddelreservoir heeft een capaciteit van 40gram. Vul het vaatwasmiddelreservoir niet overmatig. Dit kan ertoe leiden dat het vaatwasmiddel slecht oplost en uw glaswerk beschadigen.

4. Sluit het vaatwasmiddelreservoir.

5. Selecteer een programma.

Glansspoelmiddel wordt gebruikt om sporen van waterdruppels op schoon vaatwerk te voorkomen en verhoogt de droogprestaties. Voorzichtig: Gebruik uitsluitend glansspoelmiddel dat geschikt is voor vaatwassers. Opmerking: Vul het glansspoelmiddelreservoir wanneer de glansspoelmiddelindicator op het bedieningspaneel brandt.

1. Verwijder de kap van het glansspelmiddelreservoir (A) door de hendel omhoog te trekken.

2. Giet het glansspoelmiddel in de dispenser (B) en let daarbij op dat u het reservoir niet te ver

vult. Voorzichtig: Verwijder gemorst glansspoelmiddel onmiddellijk. Gemorst glansspoelmiddel kan extreme schuimvorming veroorzaken, hetgeen kan leiden tot lekken.

Als zich na een wascyclus watervlekken op uw vaatwerk vormen, moet u het glansspoelmiddelverbruik verhogen. Als zich na een wascyclus blauwe vlekken op uw vaatwerk vormen, moet u het glansspoelmiddelverbruik verlagen.

1. Open de deur en schakel het apparaat in.

2. Druk binnen 60 seconden na het inschakelen van het apparaat de programmeerknop 5 seconden in. Druk op de

knop Uitstellen om het ingestelde model in te voeren. De glansspoelmiddelindicator knippert met een frequentie van 1Hz.

3. Druk nogmaals op de Programmaknop om de juiste instelling die bij uw gewoonten past in te stellen. De instelling

wordt in de onderstaande volgorde gewijzigd: D1->D2->D3->D4->D5->D1. Hoe hoger het getal, des te meer glansspoelmiddel de vaatwasser gebruikt. (Figuur 11)

Nederlands • 214. Wacht 5 seconden op druk op de aan/uit-knop om de instelling te voltooien en de instelfunctie te verlaten.

Het op de juiste wijze in het apparaat plaatsen van vaatwerk heeft een positief effect op het energieverbruik en de was- en droogprestaties van uw apparaat. U kunt vaatwerk in de besteklade of bestekkorf, de bovenste korf en de onderste korf plaatsen. Voorzichtig: Zorg dat u het apparaat zodanig inruimt dat het vaatwerk de bovenste en onderste sproeiarm niet blokkeert. Als de sproeiarmen geblokkeerd zijn, kunnen ze tijdens het wassen niet draaien. De besteklade inruimen De besteklade is ontworpen voor het inruimen van bestek. U kunt de besteklade gedeeltelijk verwijderen om meer ruimte in de bovenste korf te creëren of u kunt deze volledig verwijderen voor eenvoudig inruimen.

1. Verwijder indien nodig een deel van de besteklade uit het apparaat.

2. Verwijder indien nodig de besteklade uit het apparaat.

3. Plaats de bestekdelen in de lade.

De bestekkorf inruimen De bestekkorf is ontworpen voor het inruimen van bestek. Waarschuwing: Plaats scherpe bestekdelen, zoals messen en vorken, met de punt naar beneden in de bestekkorf om letsel te voorkomen. Voorzichtig: Zorg dat er geen bestekdelen uit de onderkant van de korf steken.

1. Plaats het bestek een voor een in een compartiment van de bestekkorf om te zorgen dat de

sproeiarmen alle bestekdelen kunnen bereiken. De bovenste korf inruimen De bovenste korf is ontworpen voor het inruimen van kopjes en schoteltjes, kleine kommen en glazen. U kunt zowel de hoogte van de bovenste korf als de hoogte van de rekken van de bovenste korf aanpassen om meer ruimte te creëren.

1. Pas indien nodig de hoogte van de rekken van de bovenste korf aan. Zie paragraaf

De hoogte van de bovenste korf aanpassen

2. Pas indien nodig de hoogte van de bovenste korf aan. Zie paragraaf

De hoogte van de bovenste korf aanpassen

3. Plaats het vaatwerk in de bovenste korf.

4. Zorg dat u wijnglazen en glazen met een lange voet tegen de rand van de korf, het rek of de

glazen steun legt. Voorzichtig: Plaats geen wijnglazen en glazen met een lange voet tegen andere items om schade aan de glazen te voorkomen.

5. Plaats lang, klein kookgerei, zoals houten lepels, in het midden van de bovenste korf.

De onderste korf inruimen De onderste korf is ontworpen voor het inruimen van pannen (met lange handgrepen), deksels, borden en slakommen. De onderste korf biedt ook ruimte voor de bestekkorf. U kunt de rekken van de onderste korf inklappen om meer ruimte te creëren voor grotere items. (Figuur 16)

22 • Nederlands1. Klap indien nodig de rekken van de onderste korf in. Zie paragraaf De rekken van de onderste korf inklappen

2. Plaats het vaatwerk in de onderste korf.

DE HOOGTE VAN DE REKKEN VAN DE BOVENSTE KORF AANPASSEN De rekken kunnen omhoog worden verplaatst om meer ruimte in de bovenste korf te creëren, bijvoorbeeld om glazen van verschillende grootte onder de rekken te plaatsen of om bestekdelen op de rekken te plaatsen.

1. Beweeg de rekken (A) omhoog of omlaag.

DE HOOGTE VAN DE BOVENSTE KORF AANPASSEN Verplaats de gehele bovenste korf om meer ruimte in de bovenste korf of de onderste korf te creëren. Als de bovenste korf in de bovenste positie staat, kunt u grote items, zoals pannen en grote borden, in de onderste korf plaatsen. Als de bovenste korf in de onderste positie staat, kunt u grote borden in de bovenste korf plaatsen.

1. Trek de bovenste korf naar buiten.

2. Verwijder de bovenste korf (A).

3. Plaats de bovenste korf (A):

a. Plaats de bovenste geleiders in de geleiderails om de korf in de onderste positie (B) te plaatsen. b. Plaats de onderste geleiders in de geleiderails om de korf in de bovenste positie (C) te plaatsen.

4. Duw de bovenste korf naar binnen.

DE REKKEN VAN DE ONDERSTE KORF INKLAPPEN Klap de rekken in om meer ruimte in de onderste korf te creëren, bijvoorbeeld om grote voorwerpen (schalen, pannen, enz.) in de korf te plaatsen. De rekken kunnen afzonderlijk of gezamenlijk worden ingeklapt.

1. Druk op de rekken om ze in te klappen.

2. Trek de rekken omhoog om ze uit te klappen.

HET APPARAAT STARTEN

1. Druk op de aan/uit-knop om het apparaat te starten. De programma-indicator op de display gaat branden.

EEN PROGRAMMA KIEZEN

Opmerking: Zie paragraaf Programma's voor een overzicht van de programma's.

1. Gebruik de programmakeuzeknop om een programma te kiezen.

2. Gebruik de timerknop om de starttijd van het programma uit te stellen. Zie paragraaf

Het programma uitstellen

3. Sluit de deur om het programma te starten.

HET PROGRAMMA WIJZIGEN

Opmerking: U kunt het programma uitsluitend kort na het starten van het apparaat wijzigen.

1. Open voorzichtig de deur om morsen van water te voorkomen.

2. Druk op één van de programmakeuzeknoppen en houd deze 3seconden ingedrukt.

3. Druk op de programmakeuzeknop om het programma te kiezen.

Het nieuw geselecteerde programma zal de loop van het eerder geselecteerde programma hervatten. (Figuur 20) (Figuur 21) (Figuur 22)

(Figuur 23) (Figuur 24) (Figuur 25) Nederlands • 23HET PROGRAMMA UITSTELLEN Opmerking: De starttijd van een programma kan maximaal 24 uur worden uitgesteld.

1. Druk op de timerknop om de starttijd van een programma uit te stellen. Iedere keer als u op de knop drukt, wordt

de starttijd met 1 uur uitgesteld.

2. Druk nogmaals op de timerknop om het uitstel van de starttijd te verlengen of om de timer te annuleren.

3. Sluit de deur om de timer te activeren.

Het programma start wanneer de timer is afgelopen.

HET APPARAAT STOPPEN

Opmerking: Het apparaat is 40tot 45minuten stil tijdens het droogproces. Opmerking: Een zoemer klinkt vijf keer wanneer het programma is afgelopen. Opmerking: De deur van de vaatwasser mag niet worden geblokkeerd als deze op automatisch openen is ingesteld. Dit kan de werking van de deurvergrendeling verstoren. Opmerking: De vloerlamp knippert gedurende 5 minuten om aan te geven dat het programma is voltooid.

1. Open de deur als de automatische deurfunctie is uitgeschakeld.

2. Wacht enkele minuten voordat u het apparaat uitruimt. Het vaatwerk is zeer heet en kan breken.

3. Druk op de aan/uit-knop om het apparaat uit te schakelen.

7 Reiniging en onderhoud

HET APPARAAT REINIGEN

Voorzichtig: Zorg dat het apparaat is uitgeschakeld. Opmerking: Als u het apparaat regelmatig reinigt, zal dit de levensduur verlengen.

1. Reinig de buitenkant van het apparaat. Gebruik een vochtige doek.

2. Reinig de afdichtingen van de deur. Gebruik een zachte doek.

3. Reinig de binnenkant van het apparaat in geval van sterke vervuiling:

a. Vul het vaatwasmiddelreservoir met een speciaal reinigingsmiddel voor vaatwassers. b. Selecteer een programma met een hoge temperatuur. c. Start het programma.

Het filtersysteem van het apparaat bestaat uit drie componenten: het hoofdfilter, het microfilter en de zeef.

• NederlandsReinig de filters wekelijks. Waarschuwing: Gebruik het apparaat niet zonder het filtersysteem. Opmerking: Schone filters zorgen dat uw apparaat op de juist wijze werkt.

1. Verwijder de onderste korf.

2. Draai het hoofdfilter (A) linksom om het te verwijderen.

Opmerking: Het microfilter en de zeef zijn aan het hoofdfilter bevestigd.

3. Verwijder het microfilter (A) uit het filterhuis (B).

4. Draai het hoofdfilter (A) linksom om het te verwijderen.

5. Reinig het hoofdfilter, het microfilter en de zeef. Gebruik warm water en een afwasborstel.

7. Plaats het hoofdfilter in het microfilter. Zorg dat de markeringen zijn uitgelijnd.

8. Plaats het hoofdfilter in de zeef.

9. Draai het hoofdfilter (A) rechtsom om het te bevestigen.

Voorzichtig: Zorg dat de filters juist zijn geplaatst. Het verkeerd plaatsen van de filters heeft invloed op de maximale prestaties van het apparaat.

DE SPROEIARMEN REINIGEN

1. Houd de moer (A) in het midden vast en draai de bovenste sproeiarm (B) linksom.

2. Trek de onderste sproeiarm (A) omhoog om deze te verwijderen.

3. Reinig de sproeiarmen. Reinig de sproei-openingen met warm sop en een zachte borstel.

4. Houd de moer (A) in het midden vast en draai de bovenste sproeiarm (B) rechtsom.

5. Duw de onderste sproeiarm (A) omlaag om deze terug te plaatsen.

8 Aanvullende informatie INSTELLINGEN WATERHARDHEIDSNIVEAU (ZOUTVERBRUIK) Niveau Duitse hardheid [dH] Franse hardheid [dF] Britse hardheid [dE] Programmakeuzeknop aan H1 0-5 0-9 0-6 Quick '30, aan H2 6-11 10-20 7-14 Quick '90, aan H3 12-17 21-30 15-21 Quick '90 en Quick '30, aan H4 18-22 31-40 22-28 Eco, aan (Figuur 26) (Figuur 27) (Figuur 28) (Figuur 29) (Figuur 30)

Nederlands • 25Niveau Duitse hardheid [dH] Franse hardheid [dF] Britse hardheid [dE] Programmakeuzeknop aan H5 23-34 41-60 29-42 Eco en Quick '30, aan H6 35-50 61-90 43-63 Eco en Quick '90, aan 9 Probleemoplossing

ALGEMENE PROCEDURE VOOR PROBLEEMOPLOSSING

1. Probeer aan de hand van de tabel voor het oplossen van problemen en de foutcodes een oplossing voor het

2. Neem contact op met de Inventum-servicedienst als de foutcode steeds opnieuw verschijnt.

PROBLEEMOPLOSSINGSTABEL Probleem Mogelijke oorzaak Mogelijke oplossing Het apparaat start niet. De stekker is niet aangesloten. Sluit de stekker aan. Er is een probleem met de zekering. Controleer de meterkast. Er is geen watertoevoer. Draai de waterkraan open. De deur van het apparaat is open. Sluit de deur. Het apparaat is uitgeschakeld. Start het apparaat. Zie paragraaf Het apparaat starten

De watertoevoerslang en filters zijn verstopt. Zorg dat de watertoevoerslang en de filters niet verstopt zijn. Het vaatwasmiddelreservoir bevat resten vaatwasmiddel. Het vaatwasmiddelreservoir is gevuld terwijl het reservoir nog vochtig was. Zorg dat u het vaatwasmiddelreservoir vult als het droog is. Het apparaat bevat water wanneer het programma is afgelopen. De afvoerslang is verstopt of verdraaid.

• Zorg dat de afvoerslang niet verstopt is.

• Zorg dat de afvoerslang niet verdraaid is. De filters zijn verstopt. Reinig de filters. Zie paragraaf

Het programma is niet afgelopen. Wacht tot het programma is afgelopen. Een zoemer klinkt vijf keer wanneer het programma is afgelopen. Het apparaat stopt tijdens een programma. Er is een stroomstoring. Zorg dat er stroom is. Er is een storing in de watertoevoer. Zorg dat er watertoevoer is. Het programma is gepauzeerd. Start het programma. Het apparaat maakt ongebruikelijke geluiden tijdens een programma. Het apparaat is niet juist ingeruimd. Zorg dat u het apparaat juist inruimt. Zie paragraaf Het apparaat inruimen

Een van de sproeiarmen raakt het vaatwerk. Zorg dat u het apparaat juist inruimt. Zie paragraaf Het apparaat inruimen

Er blijven voedselresten achter op het vaatwerk. Het apparaat is niet juist ingeruimd en de sproeiarmen kunnen niet alle vaatwerk bereiken. Zorg dat u het apparaat juist inruimt. Zie paragraaf Het apparaat inruimen

26 • NederlandsProbleem Mogelijke oorzaak Mogelijke oplossing De bestekkorf is overvol. Zorg dat u het apparaat juist inruimt. Zie paragraaf Het apparaat inruimen

Het vaatwerk is te dicht tegen elkaar aan geplaatst. Zorg dat u het apparaat juist inruimt. Zie paragraaf Het apparaat inruimen

De hoeveelheid vaatwasmiddel is onvoldoende. Zorg dat u het vaatwasmiddelreservoir met voldoende vaatwasmiddel vult. Zie paragraaf Het vaatwasmiddelreservoir vullen

Het geselecteerde programma is niet geschikt voor het ingeruimde vaatwerk. Kies een geschikt programma. Zie paragraaf Programma's

Een van de sproeiarmen is verstopt. Reinig de sproeiarmen. Zie paragraaf De sproeiarmen reinigen

De filters zijn niet juist geplaatst. Zorg dat u de filters juist plaatst. De waterafvoerpomp is verstopt. Zorg dat de waterafvoerpomp niet verstopt is. Er zitten witte vlekken op het vaatwerk. De hoeveelheid vaatwasmiddel is onvoldoende. Zorg dat u het vaatwasmiddelreservoir met voldoende vaatwasmiddel vult. Zie paragraaf De filters reinigen

Het glansspoelmiddelverbruik is te laag ingesteld. Pas het glansspoelmiddelverbruik aan. Zie paragraaf Het glansspoelmiddelverbruik instellen

Het waterhardheidsniveau is hoog en er wordt geen zout gebruikt. Vul het zoutreservoir. Zie paragraaf Het zoutreservoir vullen

De waterhardheid is te laag ingesteld, wat invloed heeft op het zoutverbruik. Pas het zoutverbruik aan. Zie paragraaf Het zoutverbruik instellen

De dop van het zoutreservoir is niet juist gesloten. Zorg dat de dop van het zoutreservoir goed is aangedraaid. Het vaatwerk is niet droog. Het geselecteerde programma bevat geen droogproces. Kies een programma met droogproces. Zie paragraaf Programma's

Het glansspoelmiddelverbruik is te laag ingesteld. Pas het glansspoelmiddelverbruik aan. Zie paragraaf Het glansspoelmiddelverbruik instellen

Het apparaat is te snel uitgeruimd nadat het programma is afgelopen. Wacht na afloop van het programma enkele minuten voordat u het apparaat uitruimt. Er zitten roestvlekken op het vaatwerk. De kwaliteit van het roestvrijstalen vaatwerk is onvoldoende. Zorg dat u alleen vaatwasserbestendig vaatwerk in het apparaat reinigt. Het zoutverbruik is te hoog ingesteld. Pas het zoutverbruik aan. Zie paragraaf Het zoutverbruik instellen

De dop van het zoutreservoir is niet juist gesloten. Zorg dat de dop van het zoutreservoir goed is aangedraaid. Nederlands • 27Probleem Mogelijke oorzaak Mogelijke oplossing Gemorst zout tijdens het vullen van het zoutreservoir is niet onmiddellijk verwijderd. Zorg dat u gemorst zout onmiddellijk verwijdert en draai een volledig programma om corrosie te voorkomen. De watertoevoer is vervuild. Controleer de watertoevoer. FOUTCODES De foutcodes worden op de display van het bedieningspaneel weergegeven. Foutcode Mogelijke oorzaak Mogelijke oplossing E1 Er is onvoldoende watertoevoer.

• Zorg dat de waterkraan volledig open gedraaid is en dat de watertoevoer niet wordt geblokkeerd.

• Draai de waterkraan dicht, verwijder de watertoevoerslang en controleer of de slang verstopt is.

• Start het apparaat opnieuw.

• Neem contact op met de Inventum-servicedienst als de foutcode steeds opnieuw verschijnt.

Er is een fout in de verwarmer opgetreden. Neem contact op met de Inventum-servicedienst.

De beveiliging tegen wateroverloop is in werking getreden. Neem contact op met de Inventum-servicedienst. Ed Fout in de elektronica. Neem contact op met de Inventum-servicedienst. 10 Algemene service- en garantievoorwaarden 5 jaar Inventum garantie!

1. Op alle producten van Inventum krijg je als consument standaard 5 jaar volledige fabrieksgarantie.

2. Binnen deze periode wordt een defect product of onderdeel dat de normale werking van het product of onderdeel

onmogelijk maakt altijd zonder kosten gerepareerd of, als reparatie niet mogelijk is en/of het probleem niet oplost, vervangen (door hetzelfde of een gelijkwaardig product). Inventum zal dit beoordelen.

3. Om een claim onder de 5 jaar Inventum garantie in te dienen, moet u binnen twee maanden na het ontdekken

van de fout of het defect het product aan de winkel waar u dit heeft gekocht retourneren of contact opnemen met de klantenservice van Inventum door middel van het formulier via 'https://www.inventum.eu/service'

4. De garantieperiode gaat in op de datum van het originele aankoopbewijs van het product.

5. Om gebruik te kunnen maken van de garantie, moet u altijd een kopie van het originele aankoopbewijs met het

serviceverzoek meesturen en het originele aankoopbewijs aan de servicemonteur laten zien.

6. De 5 jaar garantie geldt uitsluitend bij normaal huishoudelijk gebruik van producten van Inventum binnen

Nederland. Uitgesloten van garantie

1. De 5 jaar Inventum garantie geldt niet in geval van normale slijtage, verbruiksartikelen, verkeerd gebruik,

onvoldoende of incorrect onderhoud, incorrect en/of ondeskundige montage en installatie van het apparaat, door onbevoegde derden uitgevoerde reparaties, zakelijk of commercieel gebruik, ontbrekend serienummer, door een externe oorzaak ontstane schade. Deze opsomming is niet volledig.

2. B-keuze producten en producten die in een showroom ingebouwd zijn geweest, vallen niet onder de 5 jaar

Inventum garantie. Alle optische schade, zoals deuken, krassen en lichte sporen van gebruik, vallen onder geen enkele vorm van garantie.

• NederlandsStoringen van producten van Inventum rapporteren

1. Fouten of defecten bij producten van Inventum kunnen worden gerapporteerd door gebruikmaking van het

serviceverzoekformulier op de website 'https://www.inventum.eu/service' of via de verkoper van het product.

2. Een kopie van het originele aankoopbewijs moet bij het verzoek worden ingesloten.

3. De serviceafdeling van Inventum bepaalt op basis van het verzoek en het verkoopbewijs of het product wordt

gerepareerd of vervangen. Van belang om te weten

• Zonder voorafgaande mededeling gestuurde producten worden niet geaccepteerd. Naar aanleiding van de mededeling zal Inventum u laten weten of garantie van toepassing is en of u het product moet retourneren.

• Vervanging of reparatie van een defect product of een onderdeel daarvan leidt niet tot verlenging van de oorspronkelijke garantietermijn.

• Producten die voor vervanging of reparatie in aanmerking komen, moeten leeg en schoon zijn. Breng voor een uitgebreide uitleg van de garantievoorwaarden en hiervan uitgesloten artikelen een bezoek aan de website van Inventum 'https://www.inventum.eu/algemene-voorwaarden' Deze algemene garantie- en servicevoorwaarden zijn van toepassing op producten van het merk Inventum die na 27april2022 zijn aangekocht en bedoeld zijn voor gebruik binnen Nederland. Voor producten van Inventum die buiten Nederland maar wel binnen een lidstaat van de EU worden gebruikt, gelden de garantievoorwaarden van het desbetreffende land. Inventum biedt uitsluitend garantie en service door een witgoedmonteur in Nederland. Als consument heeft u recht op een goed werkend product. Raakt het product sneller dan u mag verwachten defect? Dan betekent dit dat het product niet aan de eisen voldoet. In dat geval biedt de wet u als koper een aantal rechtsmiddelen om u te beschermen. Deze wettelijke bescherming wordt niet beïnvloed door de bovenstaande door Inventum geboden commerciële garantie op producten van Inventum die binnen Nederland worden gebruikt. Inventum Huishoudelijke Apparaten B.V., Meander 901, 6825 MH Arnhem, Nederland. Nederlands • 29Contents 1 Introduction...........................................................................................................................................................30 2 Safety....................................................................................................................................................................30 3 Specifications........................................................................................................................................................37 4 Description............................................................................................................................................................38 5 Installation.............................................................................................................................................................40 6 Operation..............................................................................................................................................................41 7 Cleaning and maintenance...................................................................................................................................46 8 Extra information...................................................................................................................................................47 9 Troubleshooting....................................................................................................................................................47 10 General terms and conditions of service and warranty.........................................................................................49 1 Introduction
