GEBRUIKSAANWIJZING VD-6720 Vistus

Hartelijk dank voor uw aankoop van het VISTUS video-deurintercom systeem. U heeft een kwalitatief hoogwaardig systeem gekocht.

i De installatie dient door een vakman uitgevoerd te worden.

Onderhoud

De behuizing uitsluitend met een iets vochtig gemaakte doek schoonma- ken, geen agressieve reinigingsmiddelen gebruiken.

Legende

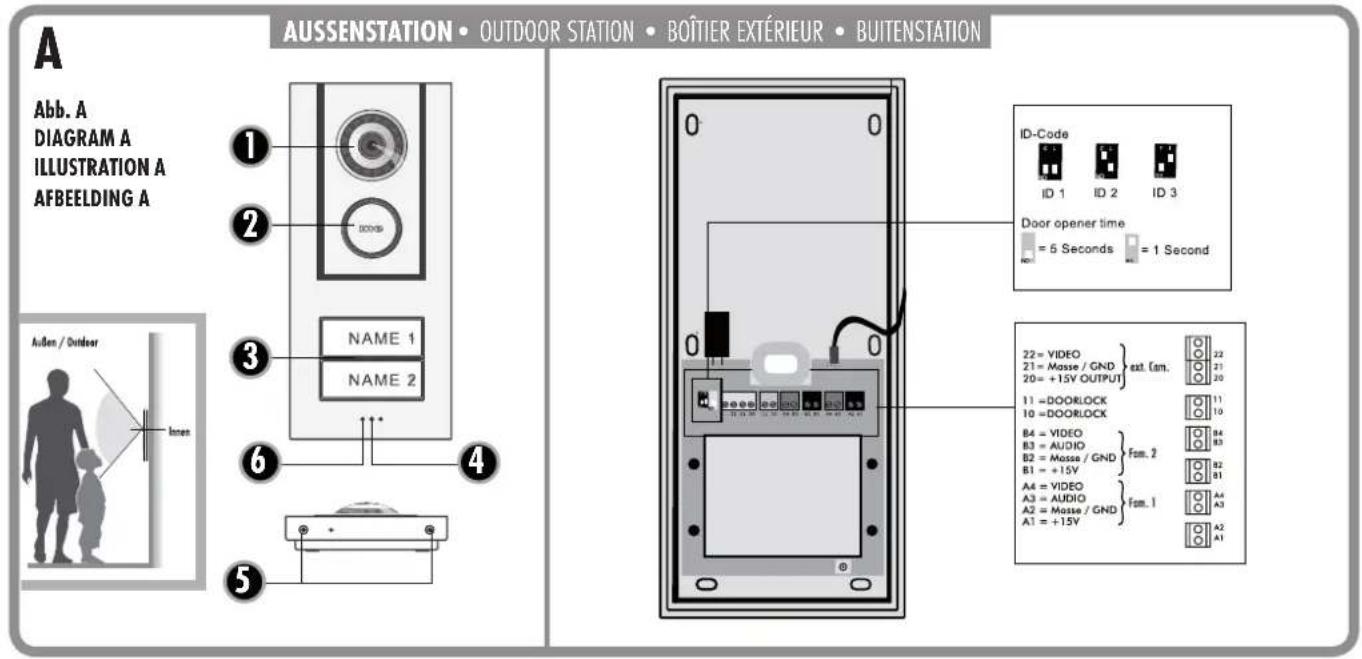

Buitenstation

A.1 = Camera

A.2= Luidspreker

A.3= Naambordje /beldrukknop

A.4= Microfoon

A.5= Schroeven van de behuizing

A.6= Lichtsensor

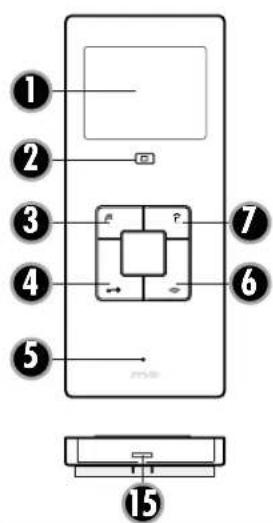

Binnenstation met 3,5"-beeldscherm

(VISTUS VD-6310 en VISTUS VD-6320)

B. 1= Beeldscherm

B. 2= Beeldschermtoets

B. 3= Niet-storen-toets

B. 4= Sleuteltoets

B. 5= Microfoon

B. 6= Spreektoets

B. 7= Interntoets

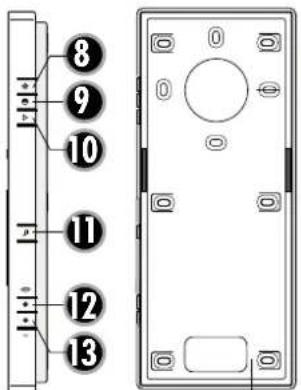

B. 8= Helderheid

B. 9= Contrast

B.10= Kleurverzadiging

B.11= Melodie

B.12= Volume +

B.13= Volume

B.14= Achterzijde van de behuizing

B.15= Snap sluiting

Binnenstation met 7"-beeldscherm

(VISTUS VD-6710 en VISTUS VD-6720)

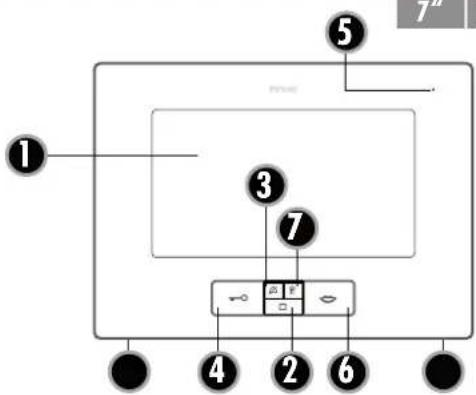

C. 1= Beeldscherm

C. 2= Beeldschermtoets

C. 3= Niet-storen-toets

C. 4= Sleuteltoets

C. 5= Microfoon

C. 6= Spreektoets

C. 7= Interntoets

M C. 8= Menutoets

+ C. 9=OSD+toets

- C.10=OSD·toets

C.11= Melodie

C.12= Volume +

C.13= Volume

C.14= Achterzijde van de behuizing

C.15= Schroeven van de behuizing

Leveringsomvang VISTUS VD-6310

1x buitenstation met één beldrukknop

1x binnenstation met 3,5" monitor

1x voedingsadapter ST-1000

1x montagemateriaal

Leveringsomvang VISTUS VD-6320

1x buitenstation met twee beldrukknoppen

2x binnenstation met 3,5" monitor

1x voedingsadapter ST-1000

1x montagemateriaal

Leveringsomvang VISTUS VD-6710

1x buitenstation met één beldrukknop

1x binnenstation met 7" monitor

1x voedingsadapter ST-1000

1x montagemateriaal

Leveringsomvang VISTUS VD-6720

1x buitenstation met twee beldrukknoppen

2x binnenstation met 7" monitor

1x voedingsadapter ST-1000

1x montagemateriaal

Leveringsomvang VISTUS VD-603

1x binnenstation met 3,5" monitor

1x montagemateriaal

Leveringsomvang VISTUS VD-607

1x binnenstation met 7" monitor

1x montagemateriaal

Leveringsomvang VISTUS VD-610/VD ALU-610

1x buitenstation met één beldrukknop

1x montagemateriaal

Leveringsomvang VISTUS VD-620/VD ALU-620

1x buitenstation met twee beldrukknoppen

1x montagemateriaal

VOORBEREIDING VOOR DE INSTALLATIE

De volgende kabels zijn nodig:

Eengezinswoning: Een 4-aderige kabel van de buitenunit naar de binnenunit en een 2-aderige kabel van de buitenunit naar de deuropener.

Tweegezinswoning: Hier is per beldrukknop een 4-aderige kabel naar iedere wooneenheid nodig. Een 4-aderige kabel voor wooneenheid 1, een 4-aderige kabel voor wooneenheid 2 en een 2-aderige kabel naar de deuropener.

OPMERKINGEN:

1. Een bedradingsschema is meegeleverd.
2. U kunt bij het VISTUS-systeem ook video- met audiocomponenten combineren.

Per wooneenheid kunnen maximaal vier binnenunits parallel aangesloten worden.

De verbinding kan

1. serieel (van binnenstation naar binnenstation) uitgevoerd worden of
2. stervormig (parallel) vanuit een centraal punt (verdeeldoos).

Het meegeleverde bedradingsschema is gebaseerd op een stervormige bekabeling omdat deze de voorkeur heeft.

De kabels moeten zo aangelegd zijn, dat ze direct achter de betreffende buiten-/binnenunit door de muur gevoerd worden.

MONTAGE VAN HET BUITENSTATION

De deurintercom is bedoeld voor opbouwmontage.

Voorbereiding

Let er bij het verwijderen van de frontcover op dat de naambordjes er niet uitvallen, opdat deze niet beschadigd worden.

Let ook op de kabel van de luidspreker die in het voorste deel van de behuizing bevestigd is.

De camera dient op een hoogte van ca. 1,5-1,6 meter (midden van de camera) gemonteerd te worden (afb. A). Vóór de montage van de deurintercom dient u te controleren of de camera een bezoeker voldoende in beeld brengt. Indien nodig past u de montagehoogte en de plaats waar u de deurintercom bevestigt aan de specifieke omstandigheden aan.

1. Verwijder de twee schroeven om de behuizing van het buitenstation te kunnen openen. De behuizing is ook nog voorzien van nokken en groeven, waarmee het bovenste en onderste deel van de behuizing met elkaar verbonden zijn. Daarom is enige kracht nodig om de twee delen van de behuizing te scheiden.
2. Lijn de boorsjabloon voor het buitenstation op de door u gewenste plaats uit (een waterpas is hierbij nuttig) en zet deze vast met plakband.
3. Boor met een 6 mm boor en met behulp van de boorsjabloon de gaten voor de bevestiging van het buitenstation en breng in elk gat een plug aan.
4. Verwijder nu de boorsjabloon.
5. Voer de kabels door het grote gat van het buitenstation en bevestig deze met 4 schroeven.
6. Sluit de kabeladers volgens het bedradingsschema aan.

Aanpassen van de naambordjes

Het naambordje bestaat uit twee transparante kunststofdelen, die door

2 resp. 4 kleine schroeven met elkaar verbonden zijn.

1. Verwijder alle schroeven van het naambordje en haal het naambordje uit elkaar; de folie voor het opsontrift bevindt zich tussen de twee transparante delen.
2. Beschrijf de folie met een onuitwisbare viltstift of print een naamplaatje* via een pc en printer uit.
3. Plaats het naambordje met opschrift (folie) tussen de twee transparante delen en schroef de delen weer aan elkaar vast.

* Afmeting van het naambordje:

VISTUS VD 6X10: 71 mm x 50 mm

VISTUS VD 6X20: 71 mm x 25 mm

1. Voordat u de frontcover weer op het buitenstation monteert, dient u de naambordjes in de frontcover terug te plaatsen. Opdat de naambordjes bij de montage niet uit de frontcover vallen, kunt u aan de voorkant een stuk plakband over de naambordjes en de frontcover plakken.

Opmerking: Om beschadiging van de frontcover te voorkomen, moet u het plakband direct na de montage weer van de frontcover verwijderen!

1. Schroef de frontcover weer met de twee schroeven vast. Let er hierbij op, dat u de schroeven recht in het onderste deel van de behuizing schroeft. Anders kan de schroefdraad in het onderste deel van de behuizing beschadigd raken.

MONTAGE VAN HET BINNENSTATION (3,5" en 7")

De hoogte waarop de binnenstations worden gemonteerd, kunt u zelf bepalen.

1. De bovenste en onderste delen van de 3,5" binnenstation-behuizing zijn niet aan elkaar vastgeschroefd maar worden alleen door nokken en groeven bij elkaar gehouden. Om het bovenste en onderste deel van de behuizing te scheiden, drukt u med een kleine platte schroevendraaier tegen de snap sluiting (B.15) aan de onderkant. De 7" binnenstation word bovendien met 2 behuizingschroeven bij elkaar gehouden.
2. Gebruik het onderste deel van de behuizing om de boorgaten te markeren. Zorg ervoor dat u het onderste deel recht uitlijnt.

i

OPMERKING: Het onderste deel van het 3,5"-binnenstation kan ook op een inbouwdoos worden bevestigd. Daartoe bevinden zich bevestigingsgaten rond het kabeldoorvoergat. Als dit onvoldoende bevestiging geeft, boor dan extra gaten om het binnenstation met extra schroeven aan de muur te bevestigen.

1. Boor deze gaten met een 6 mm boor en steek in elk gat een plug.
2. Steek de kabels door het daarvoor bedoelde doorvoergat in het onderste deel van de behuizing en schroef deze vast.
3. Sluit de kabeladers volgens het bedradingsschema aan en plaats het bovenste deel van de behuizing weer op het onderste deel. Zorg ervoor dat de delen goed vastklikken.

AANSLUITING

Zie afbeeldingen voor een gedetailleerde beschrijving, waar de verschillende aansluitingen en klemmen te vinden zijn. Zie voor de aanbevolen bekabeling het betreffende bedradingsschema.

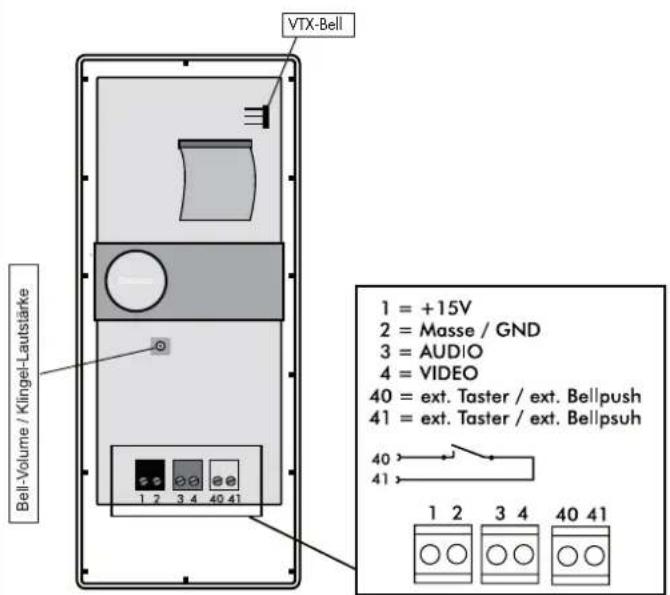

Sluit de aangelegde kabel aan op de klemmen Audio, +15V, GND en Video van het buitenstation. Deze klemmen bevinden zich ook in de binnenstations en moeten 1:1 met elkaar worden verbonden.

Opmerking m.b.t. tot de tweegezinswoning-versies: Voor elke wooneenheid is er een 4-polige aansluitklem. De aansluitklemmen zijn genummerd. Aansluitklem 2 is voor de onderste beldrukknop, aansluitklem 1 voor de bovenste beldrukknop.

Aansluiten van een deuropener

Het buitenstation heeft een potentialvrij maakcontact (NO) voor het aansluiten van de deuropener.

1. Via de voedingsspanning van het buitenstation

Daartoe wordt aansluiting 1 van de deuropener aangesloten op klem 11, aansluiting 2 van de deuropener wordt aangesloten op massa/GND (bijv. klem 21). Bovendien is er een brug van +15V (bijv. A1) naar klem 10 nodig.

2. Met een externe spanningsbron (bijv. beltransformator)

Daartoe zijn aparte leidingen nodig van de externe spanningsbron naar de deuropener en naar het buitenstation. Aansluiting 1 van de deuropener wordt direct met aansluiting 1 van de externe spanningsbron verbonden. Aansluiting 2 van de deuropener wordt aangesloten op klem 11, aansluiting 2 van de externe spanningsbron wordt op klem 10 aangesloten.

i

Opmerking: Om een deuropening door manipulatie van het buitenstation te voorkomen, adviseren wij de installatie van de apart verkrijgbare veiligheids-deuropener module SDO-10. De SDO-10 is ook geschikt voor motor sluitsystemen en biedt verschillende verstelbare deur openingstijden en een auto-deur-open functie.

Aansluiting voedingsspanning

De voedingsspanning kan naar keuze op het binnen- of buitenstation aangesloten worden. Hiertoe zijn separate schroefaansluitingen aanwezig.

Het is ook mogelijk de voedingsspanning direct op de signaalleiding aan te sluiten, bijv. wanneer alle signaalleidingen vanuit de zekeringkast naar de buiten- en binnenunits aangelegd zijn. De voedingsadapter moet dan op massa (GND) en +15V worden aangesloten.

Eén voedingsadapter kan maximaal 8 units van spanning voorzien.

Aansluiting externe camera

Op de schroefaansluitingen (afb. A „ext Cam“) kan een externe camera worden aangesloten, bijvoorbeeld om ook een door de hoofdcamera niet-zichtbaar gebied te kunnen bewaken. Alle camera's die op een voedingsspanning van 12 volt DC werken en een FBAS-videosignaal afgeven kunnen worden aangesloten.

De kabelader met het videosignaal wordt op klem (V2) en de afscherming (massa) op klem (GND) aangesloten, de voedingsspanning voor de camera wordt betrokken van de klemmen ,VCC2' (+ aansluiting) en ,GND' (- aansluiting).

De externe camera heeft automatisch ID-4 (zie hoofdstuk ID-code). Bij een geactiveerde externe camera is geen overdracht van geluid mogelijk. De X-module van de VDV 500 XCam is niet nodig.

Aansluiting van een etagedrukknop

Een eventueel aanwezige etagedrukknop (normaal open contact) wordt op de klemmen, external push button ' van de binnenunit aangesloten.

De drukknop kan eventueel ook parallel aan de kabeladers „Audio' en „GND' worden aangesloten. Bij de tweegezinswoning-versie moet u erop letten dat de juiste audiokabel gebruikt wordt (Audio1 en GND voor wooneenheid 1, Audio2 en GND voor wooneenheid 2).

Opmerking: Als er een etagedrukknop aangesloten is, dan wordt een niet te veranderen beltoon weergegeven, wanneer er op deze knop gedrukt wordt. Deze beltoon is vast ingesteld en behoort voor een beter onderscheid niet tot de 'normale' belmelodieën.

Aansluiting van de draadloze uitbreidingsmodule VTX-BELL

Met de VTX-BELL kan het belsignaal draadloos aan ontvangers van de BELL-serie (momenteel BELL 200 RX, BELL 210 USB en BELL 220 RX) worden doorgegeven. De draadloze module wordt aangesloten op de 3-pins connector in het binnenstation (afb. B+C). Nadere informatie vindt u in de gebruiksaanwijzing van de VTX-BELL.

INSTELMOGELIJKHEDEN BUITENSTATION

Het buitenstation heeft de volgende mogelijkheden om het systeem aan te passen aan uw persoonlijke situatie:

Volume van het buitenstation

Met de potentiometer (afb. A ,Volume / Lautstärke') wordt het gespreksvolume van het buitenstation ingesteld. Voor de volle geluidssterkte draait u de potentiometer voorzichtig met de wijzers van de klok mee tot de aanslag en dan een klein beetje terug. Door de potentiometer tegen de wijzers van de klok in te draaien wordt de geluidssterkte verminderd.

ID-code

Als er meerdere buitenstations parallel geschakeld worden (bijv. één aan de poort en één bij de ingang van het huis), dan kan de ID-code met de DIP-schakelaar (afb. A, 'ID-CODE') worden ingesteld. Zo kunnen de verschillende buitenunits na elkaar door een binnenunit geactiveerd worden om het beeld van de camera's van de betreffende buitenunits te kunnen controleren. Het omschakelen op het binnenstation gebeurt met de 'Monitor'-toets.

ID-1 = schakelaar 1 ,on' en schakelaar 2 ,on' ID-2 = schakelaar 1 ,on' en schakelaar 2 ,off' ID-3 = schakelaar 1 ,off' en schakelaar 2 ,on'

Opmerking: ID-4 is niet beschikbaar voor een buitenstation. Deze is voor de externe camera gereserveerd. Als er meerdere buitenstations parallel geschakeld worden, dan kan slechts één buitenstation met de externe camera worden verbonden.

Openingstijd van de deuropener

Met de DIP-schakelaar (afb. A, 'Door opener time') wordt ingesteld, hoelang de deuropener geactiveerd moet worden. De instelmogelijkheden zijn 1 seconde of 5 seconden. Af fabriek is 5 seconden ingesteld; deze instelling is geschikt voor de meest gangbare deuropeners.

Schakelaar ,off' geeft openingstijd van 1 seconde. Schakelaar ,on' geeft openingstijd van 5 seconden.

INSTELMOGELIJKHEDEN BINNENSTATION

Het binnenstation heeft de volgende mogelijkheden om het systeem aan te passen aan uw persoonlijke situatie:

Belvolume (3,5" en 7" monitor)

Het belvolume van het binnenstation wordt met een potentiometer (afb. B en C, Bell Volume') ingesteld. Voor de volle geluidssterkte draait u de potentiometer voorzichtig met de wijzers van de klok mee tot de aanslag. Door de potentiometer tegen de wijzers van de klok in te draaien wordt de geluidssterkte verminderd.

∅ Belmelodie deactiveren (bijv. tijdens de nacht)

De belmelodie kan uitgeschakeld worden, om bijvoorbeeld ,s nachts niet gestoord te worden. Druk daartoe eenmaal kort op de niet-storen-toets van de binnenunit. De LED onder de niet-storen-toets licht rood op om u eraan te herinneren dat de melodie gedeactiveerd is. Om de melodie weer te activeren drukt u nogmaals kort op de niet-storen-toets; de LED dooft en de melodie is weer geactiveerd. Het optische signaal (lichtkaders van de spreek- en deuropenertoets) blijft altijd geactiveerd (ook bij een uitgeschakelde belmelodie); zodra er gebeld wordt gaan de lichtkaders knipperen. Bovendien knippert de rode LED wanneer er in de niet-storen-modus aan de deur gebeld is.

i OPMERKING: Als de VTX-BELL-module gebruikt wordt, dan wordt deze in de niet-storen-modus ook gedeactiveerd, d.w.z. de aangesloten ontvangers geven eveneens geen signaal af.

BELANGRIJK: Bij de volgende instelmogelijkheden moet de monitor van het binnenstation geactiveerd zijn (bijv. door op de beeldschermtoets te drukken). Anders kunnen het gespreksvolume, de helderheid, het contrast, de kleuerverzadiging en melodie niet ingesteld worden.

Gespreksvolume (3,5" en 7" monitor)

Met de twee toetsen (B/C. 12 en 13) aan de zijkant van het apparaat kan het gespreksvolume in meerdere stappen ingesteld worden. Met toets 12 wordt het volume verhoogd, met toets 13 verlaagd.

Helderheid (3,5" monitor)

Met de toets (B.8) wordt de helderheid van de monitor ingesteld. Door meerdere keren op de toets te drukken neemt de helderheid toe. Als het hoogste helderheidsniveau bereikt is, dan wordt door opnieuw op de toets te drukken teruggeschakeld naar het laagste helderheidsniveau.

Contrast (3,5" monitor)

Met de toets (B.9) wordt het contrast van de monitor ingesteld. Door meerdere keren op de toets te drukken neemt het contrast toe. Als het hoogste contrastniveau bereikt is, dan wordt door opnieuw op de toets te drukken teruggeschakeld naar het laagste contrastniveau.

Kleurverzadiging (3,5" monitor)

Met de toets ♦B.10) wordt de kleurverzadiging van de monitor ingesteld. Door meerdere keren op de toets te drukken neemt de kleurverzadiging toe. Als het hoogste kleurverzadigingsniveau bereikt is, dan wordt door opnieuw op de toets te drukken teruggeschakeld naar het laagste kleurverzadigingsniveau.

Helderheid (7" monitor)

M Druk één keer op de Mbets (C.8) van het binnenstation, in het OSD wordt „Bright“ aangegeven. Door nu op toets (C.9) te drukken neemt de helderheid toe en door op toets (C.10) te drukken af.

M Druk twee keer op de Mbets (C.8) van het binnenstation, in het OSD wordt „Contrast“ aangegeven. Door nu op toets (C.9) te drukken neemt het contrast toe en door op toets (C.10) te drukken af.

Kleurverzadiging (7" monitor)

M Druk drie keer op de Nbets (C.8) van het binnenstation, in het OSD wordt 'Color' aangegeven. Door nu op toets (C.9) te drukken neemt de kleurverzadiging toe en door op toets (C.10) te drukken af.

Belmelodie kiezen (3,5" en 7" monitor)

ledere keer wanneer u op de toets ♪(B/C.11) drukt wordt de volgende melodie weergegeven. De als laatste weergegeven melodie wordt automatisch opgeslagen.

BEDIENING (als deurintercom)

1. Druk op de beldrukknop.
2. Op het/de desbetreffende binnenstation/s klinkt de ingestelde beltoon en het beeldscherm toont het beeld van het buitenstation.
3. Neem het gesprek aan op de binnenunit door kort op de spreektoets (ste drukken.

1. Als er een extra camera op het buitenstation aangesloten is, dan kunt u door kort op de toets „MONITOR“ te drukken naar deze camera overschakelen. Als u daarna nog een keer op de ( )toets drukt, dan schakelt u weer naar de interne camera terug.
2. Als er een deuropener aangesloten is, kunt u door kort op de deuropener-toets ( te drukken de deuropener activeren. Ter bevestiging lichten de beldrukknoppen groen op gedurende de tijd dat de deuropener geactiveerd wordt.
3. Door kort op de spreektoets ( ) drukken wordt de installatie weer in de stand-by modus geschakeld.

Opmerking: Als er een etagedrukknop aangesloten is, dan wordt een niet te veranderen beltoon weergegeven, wanneer er op deze knop gedrukt wordt. Deze beltoon is vast ingesteld en behoort voor een beter onderscheid niet tot de 'normale' belmelodieën.

BEDIENING (als interne huisintercom)

Alle binnenunits die zijn aangesloten op dezelfde beldrukknop kunnen ook worden gebruikt als een interne intercom.

1. Druk op het binnenstation, van waaruit u een ander binnenstation wilt bereiken, op de interntoets (B/C.7). Op alle aangesloten binnenstations is nu een oproepsignaal te horen, er wordt geen beeld weergegeven.
2. Om het gesprek op een van de andere aangesloten binnenstations aan te nemen, moet op dat station kort op de spreektoets (B/C.6) worden gedrukt.
3. Om het gesprek te beëindigen, moet op een van de twee binnenstations kort op de spreektoets gedrukt worden.

Opmerking: Het is niet mogelijk om verschillende beltonen voor de interne of externe oproepen in te stellen.

Voedingsspanning: 15V DC
Stroomverbruik stand-by: <0,5 W
Resolutie van de camera: 380 tv-lijnen
Kijkhoek camera: horizontaal 125°; verticaal 90°
Aansluiting voor deuropener: \~12V DC, max. 0,9 A
Belknopverlichting: automatisch (sensorgestuurd)

NAME

Binnenstation (3,5")

Voedingsspanning: 15V DC

Stroomverbruik stand-by: <0,5 W

Resolutie van de monitor: 320 x 240 pixels

Binnenstation (7")

Voedingsspanning: 15V DC

Stroomverbruik stand-by: <0,5 W

Resolutie van de monitor: 480 x 270 pixels

AANWIJZING

Onder invloed van sterke statische, elektrische of hoogfrequente velden (ontladingen, mobiele telefoons, radiozendinstallaties, GSM's, microgolven) kan de werking van de toestellen (het toestel) nadelig worden beïnvloed.

Reiniging en verzorging

Toestellen aangesloten op de elektriciteit, vóór het reinigen van het stroomnet loskoppelen (stekker uit het stopcontact trekken). Het oppervlak van de behuizing kan worden gereinigd met een zachte doek bevochtigd in zeepsop. U mag geen schuurmiddelen of chemische producten gebruiken. Afzetting van stof op verluchtingsgleuven, enkel met een borsteltje wegvegen en eventueel met een stofzuiger wegzuigen. De zuigpijp niet rechtstreeks tegen het toestel houden.

VEILIGHEIDSRICHTLIJNEN

Bij beschadiging van behuizingen, stekkers, voedingskabels of aan de isolatie, dient het toestel onmiddellijk buiten gebruik te worden gesteld en de voedingsleidingen afgesloten te worden. STROOMSCHOK

- LEVENSGEVAAR. (Stroomstekker uit het stopcontact trekken!)

Schade onmiddellijk door een vakman laten herstellen!

Haal het product niet uit elkaar! Er bestaat gevaar op een levensgevaarlijke elektrische schok!

U mag zelf niet trachten de reparatie uit te voeren!

Om veiligheids- en vergunningsredenen (CE) is het niet toegestaan om op eigen houtje het product om te bouwen en/of te veranderen.

De montage van het product komt overeen met beschermingsklasse 1. Als spanningsbron mag uitsluitend een reglementaire netcontactdoos (230V～/50Hz) van het openbare voedingsnet gebruikt worden.

Toestellen die via de netspanning worden gevoed, horen niet in kinderhanden thuis. Wees daarom in aanwezigheid van kinderen extra voorzichtig.

Laat het verpakkingsmateriaal niet achteloos rondslingeren, plastic folie/ zakken, polystyreendelen enz. kunnen in kinderhanden gevaarlijk speelgoed worden.

De binnenunit is alleen geschikt voor droge binnenruimtes (geen badkamers of andere vochtige ruimtes). Vermijd dat de apparaten vochtig of nat worden. Er is gevaar op een levensgevaarlijke elektrische schok!

In bedrijfsgebouwen moeten de veiligheidsvoorschriften van het verbond van bedrijfsvakverenigingen voor elektrische installaties en bedrijfsmiddelen worden gerespecteerd. Wend u tot een vakman als u twijfelt over de werkwijze, de veiligheid of de aansluiting van het toestel.

Ga voorzichtig om met het product - door stoten, slagen of een val van al geringe hoogte wordt het beschadigd.

2 JAAR BEPERKTE GARANTIE

Voor de duur van 2 jaar wordt de garantie gegeven, dat dit product vrij is van defecten in het materiaal en in de uitvoering. Dat is alleen van toepassing als het toestel op normale wijze gebruikt wordt en regelmatig wordt onderhouden. De verplichtingen van deze garantie zijn beperkt tot de reparatie of de nieuwe montage van een of ander onderdeel van het toestel en gelden uitsluitend onder de voorwaarde dat er geen onbevoegde wijzigingen of pogingen tot reparatie werden uitgevoerd. Uw wettelijke rechten als klant worden op geen enkele wijze door deze garantie beïnvloed.

Bij schade die veroorzaakt wordt doordat deze gebruiksaanwijzing niet werd opgevolgd, vervalt alle aanspraak op garantie. Voor vervolgschade zijn wij niet aansprakelijk! Bij materiële of lichamelijke schade die veroorzaakt werd door oncorrect gebruik of doordat de veiligheidsrichtlijnen niet werden opgevolgd, zijn wij niet aansprakelijk. In deze gevallen vervalt elke aanspraak op garantie!

Aansprakelijkheidsbeperking

De fabrikant is niet aansprakelijk voor het verlies of de beschadiging van om het even welke soort, met inbegrip van bijkomende of vervolgschade, die direct of indirect het resultaat zijn van een fout in het product.

Deze gebruiksaanwijzing is een publicatie van m-e GmbH modern-electronics,

An den Kolonaten 37, 26160 Bad Zwischenahn/Duitsland

Deze gebruiksaanwijzing voldoet aan de technische eisen bij het ter perse gaan. Wijzigingen in techniek en uitrusting voorbehouden.

B
Abb. B

DIAGRAM B
ILLUSTRATION B
AFBEELDING B

3.5" | INNENSTATION • INDOOR STATION • BOÎTIER INTÉRIEUR • BINNENSTATION

C

Abb. C DIAGRAM C ILLUSTRATION C AFBEELDING C

7" | INNENSTATION • INDOOR STATION • BOÎTIER INTÉRIEUR • BINNENSTATION
