VPS122A - Luidspreker Vonyx - Gratis gebruiksaanwijzing en handleiding

Producttype	Draagbare versterkte luidspreker 12 inch (actieve en passieve luidspreker)
Merk	Vonyx
Model	VPS122A
Afmetingen (per luidspreker)	350 x 310 x 570 mm
Voeding	220-240 VAC / 50 Hz
Maximaal vermogen	800 W
Uitgangsvermogen	400 W
Impedantie	8 Ω
Frequentiebereik	40 Hz - 18 kHz
Maximaal SPL	125 dB
Laagluidspreker	12 inch
Draadloze connectiviteit	Bluetooth
Ingebouwde spelers	USB, SD/MMC (MP3/WMA)
Microfooningangen	1 x XLR, 1 x Jack 6,35 mm
Lijningangen	RCA (in/uit), AUX 3,5 mm
Equalizer	5 bands (100 Hz, 300 Hz, 1 kHz, 3 kHz, 10 kHz)
Effecten	Instelbare echo voor microfoon
Afstandsbediening	Ja (met batterijen)
LED-verlichting	Ja, schakelaar per luidspreker
Reiniging	Droge doek, zonder chemicaliën
Reserveonderdelen	Reservezekering (zelfde type en waarde)

Veelgestelde vragen - VPS122A Vonyx

Hoe verbind ik een Bluetooth-apparaat?

Druk op de MODE-toets totdat AUX wordt weergegeven, schakel vervolgens Bluetooth in. Zoek naar 'VONYX' op uw apparaat en koppel. Indien een code wordt gevraagd, voer 0000 in.

Hoe gebruik ik een microfoon?

Sluit de microfoon aan op de ingang MC 1 (XLR) of MC 2 (Jack 6,35 mm). Stel de niveaus in met de knoppen MC 1 LEVEL en MC 2 LEVEL. Pas de echo aan met ECHO.

Hoe speel ik muziek af van een USB-stick?

Plaats de USB-stick in de USB-poort. Druk op MODE om USB te selecteren. Gebruik de toetsen Afspelen/Pauzeren, Vorige/Volgende en Herhalen.

Hoe stel ik de equalizer in?

Gebruik de schuifregelaars van de 5-bands equalizer op het paneel. De frequenties zijn 100 Hz, 300 Hz, 1 kHz, 3 kHz en 10 kHz.

Wat te doen als het apparaat niet inschakelt?

Controleer eerst de voedingskabel en de stekker. Zorg ervoor dat de POWER-schakelaar in de aan-stand staat. Als er niets gebeurt, is de zekering mogelijk defect. Vervang deze door een zekering van hetzelfde type (zie handleiding).

Hoe gebruik ik de afstandsbediening?

Plaats twee AAA-batterijen in de afstandsbediening. Richt deze op de ontvanger. Gebruik de toetsen voor: Stand-by, MODE, Vorige/Volgende, Volume, Afspelen/Pauzeren, EQ, Dempen en Stop.

Hoe schakel ik de LED's in of uit?

Gebruik de LED-schakelaar op het achterpaneel van elke luidspreker (actief en passief).

Kan ik de luidspreker buitenshuis gebruiken?

Het apparaat is uitsluitend ontworpen voor gebruik binnenshuis. Stel het niet bloot aan regen of vocht om elektrische schokken te voorkomen.

Hoe reinig ik de luidspreker?

Gebruik een droge, zachte doek om de behuizing te reinigen. Gebruik nooit chemicaliën, oplosmiddelen of schurende reinigingsmiddelen.

Wat te doen bij condensatie?

Als het apparaat een grote temperatuurverandering heeft ondergaan (bijv. transport), laat het dan uitgeschakeld tot het de kamertemperatuur heeft bereikt. Schakel het niet onmiddellijk in om schade te voorkomen.

GEBRUIKSAANWIJZING VPS122A Vonyx

Hartelijk dank voor de aanschaf van dit Vonyx product. Neemt U a.u.b. een paar momenten de tijd om deze handleiding zorgvuldig te lezen, aangezien wij graag willen dat u onze producten snel en volledig gebruikt.

Lees deze handleiding eerst door alvorens het product te gebruiken. Volg de instructies op anders zou de garantie wel eens kunnen vervallen. Neem ook altijd alle veiligheidsmaatregelen om brand en/of een elektrische schok te voorkomen. Tevens is het ook raadzaam om reparaties / modificaties e.d. over te laten aan gekwalificeerd personeel om een elektrische schok te voorkomen. Bewaar deze handleiding ook voor toekomstig gebruik.

• Bewaar de verpakking zodat u indien het apparaat defect is, dit in de originele verpakking kunt opsturen om beschadigingen te voorkomen.
• Voordat het apparaat in werking wordt gesteld, altijd eerst een deskundige raadplegen. Bij het voor de eerste keer inschakelen kan een bepaalde reuk optreden. Dit is normaal en verdwijnt na een poos.
• In het apparaat bevinden zich onder spanning staande onderdelen; open daarom NOOIT dit apparaat.
• Plaats geen metalen objecten en mors geen vloeistof in het effect. Dit kan leiden tot elektrische schokken of defecten.
• Toestel niet opstellen in de buurt van warmtebronnen zoals radiatoren etc. en niet op een vibrerende onder- grond plaatsen. Dek ventilatieopeningen nooit af.
• Het apparaat is niet geschikt voor continu gebruik.
• Wees voorzichtig met het netsnoer en beschadig deze niet. Als het snoer kapot of beschadigd is, kan dit leiden tot elektrische schokken of defecten.
• Als u de stekker uit het stopcontact neemt, trek dan niet aan het snoer, maar aan de stekker.
• Om brand of elektrische schok te voorkomen, dient u dit apparaat niet bloot te stellen aan regen of vocht.
• Verwijder of plaats een stekker nooit met natte handen resp. uit en in het stopcontact.
• Indien zowel de stekker en/of netsnoer als snoeringang in het apparaat beschadigd zijn dient dit door een vakman hersteld te worden.
• Indien het apparaat zo beschadigd is dat inwendige (onder)delen zichtbaar zijn mag de stekker NOOIT in het stopcontact worden geplaatst en het apparaat NOOIT worden ingeschakeld. Neem in dit geval contact op met de dealer.
• Sluit het apparaat nooit op een dimmer aan.
• Reparatie aan het apparaat dient te geschieden door een vakman of een deskundige.
• Sluit het apparaat alleen aan op een 220-240VAC / 50Hz (geaard) stopcontact, verbonden met een 10-16A meterkastgroep.

• Bij onweer altijd de stekker uit het stopcontact halen, zo ook wanneer het apparaat voor een langere tijd niet gebruikt wordt. Stelregel: Bij geen gebruik stekker verwijderen.

• Als u het apparaat lang niet gebruikt heeft en het weer wil gebruiken kan er condens ontstaan; laat het apparaat eerst op kamertemperatuur komen alvorens het weer in werking te stellen.

• Apparaat nooit in vochtige ruimten en buiten gebruiken.
• Om ongevallen in bedrijven te voorkomen moet rekening worden gehouden met de daarvoor geldende richtlijnen en moeten de aanwijzingen/waarschuwingen worden gevolgd.
• Het apparaat buiten bereik van kinderen houden. Bovendien mag het apparaat nooit onbeheerd gelaten worden.
• Gebruik geen schoonmaakspray om de schakelaars te reinigen. Restanten van deze spray zorgen ervoor dat smeer en stof ophopen. Raadpleeg bij storing te allen tijde een deskundige.
• Gebruik geen overmatige kracht bij het bedienen van het apparaat.
• Dit apparaat kan magnetisch veld veroorzaken. Houd dit apparaat ten minste 60 cm afstand van de computer of tv.
• Indien dit apparaat beschikt over een loodaccu, dient deze tenminste elke 3 maanden opgeladen te worden indien deze voor een langere periode niet wordt gebruikt anders bestaat de kans dat de accu permanent beschadigd.
• Bij een ongeval met dit product altijd eerst een deskundige raadplegen alvorens opnieuw te gebruiken.
• Tracht het apparaat niet schoon te maken met chemische oplossingen. Dit kan de lak beschadigen. Gebruik een droge doek om schoon te maken.
• Blijf uit de buurt van elektronische apparatuur die bromstoringen zouden kunnen veroorzaken.
• Bij reparatie dienen altijd originele onderdelen te worden gebruikt om onherstelbare beschadigingen en/of ontoelaatbare straling te voorkomen.
• Schakel eerst het toestel uit voordat u het netsnoer verwijdert. Verwijder netsnoer en aansluitsnoeren voordat u dit product gaat verplaatsen.
• Zorg ervoor dat het netsnoer niet beschadigd/defect kan raken wanneer mensen erover heen lopen. Het netsnoer vóór ieder gebruik controlleren op breuken/defecten!
• In Nederland/België is de netspanning 220-240Vac/50Hz. Indien u reist (en u neemt het apparaat mee) informeer dan naar de netspanning in het land waar u verblijft.

Deze markering wordt weergegeven om u erop attent te maken dat een levensgevaarlijke spanning in het product aanwezig is en dat bij aanraking van deze delen een elektrische schok wordt verkregen.

Deze instructiemarkering wordt weergegeven om u erop te wijzen dat de instructie zeer belangrijk is om te lezen en/of op te volgen.

OPMERKING: Om zeker te zijn van een correcte werking, dient u dit apparaat in een ruimte te gebruiken waar de temperatuur tussen de 5°C/41°F en 35°C/95°F ligt.

Raadpleeg eventueel www.wecycle.nl en/of www.vrom.nl v.w.b. het afdanken van elektronische apparaten in het kader van de WEEE-regeling. Vele artikelen kunnen worden gerecycled, gooi ze daarom niet bij het huisvuil maar lever ze in bij een gemeentelijk depot of uw dealer. Lever ook afgedankte batterijen in bij uw gemeentelijk depot of bij de dealer, zie www.stibat.nl

Alle (defecte) artikelen dienen gedurende de garantieperiode altijd retour te worden gezonden in de originele verpakking. Voer zelf geen reparaties uit aan het toestel; in élk geval vervalt de totale garantie. Ook mag het toestel niet eigenmachtig worden gemodificeerd, ook in dit geval vervalt de totale garantie. Ook vervalt de garantie bij ongevallen en beschadigingen in élke vorm t.g.v. onoordeelkundig gebruik en het niet in achtnemen van het gestelde in deze gebruiksaanwijzing. Tevens aanvaardt Vonyx geen enkele aansprakelijkheid in geval van persoonlijke ongelukken als gevolg van het niet naleven van veiligheidsinstructies en waarschuwingen. Dit geldt ook voor gevolgschade in wélke vorm dan ook.

UITPAKKEN

LET OP! Pak na ontvangst de doos zorgvuldig uit. Controleer of alle onderdelen aanwezig- en in goede staat ontvangen zijn. Bij transportschade of bij het ontbreken van onderdelen onmiddellijk de verkopende partij inlichten. Bewaar de verpakking en het verpakkingsmateriaal. Indien het product moet worden teruggestuurd, is het belangrijk dat het product in originele verpakking wordt geretourneerd.

Schakel het apparaat niet onmiddellijk in als het apparaat is blootgesteld aan drastische temperatuurverschillen (bv. na het transport). De ontstane condensatie kan het apparaat beschadigen. Zorg ervoor dat het apparaat eerst op kamertemperatuur komt alvorens het aan te sluiten.

AANSLUITSPANNING

Op het label aan de achterzijde/onderzijde van het product staat aangegeven op welke netspanning deze moet worden aangesloten. Controleer of de netspanning hiermee overeenkomt. Bij alle andere netspanningen dan aangegeven kan het apparaat onherstelbaar worden beschadigd. Tevens moet het apparaat direct op de netspanning worden aangesloten en mag géén dimmer of regelbare voeding worden gebruikt.

Sluit het apparaat altijd aan op een beschermd circuit (aardlekschakelaar of zekering). Zorg ervoor dat het apparaat voldoende elektrisch is geaard om het risico op elektrocutie of brand te vermijden.

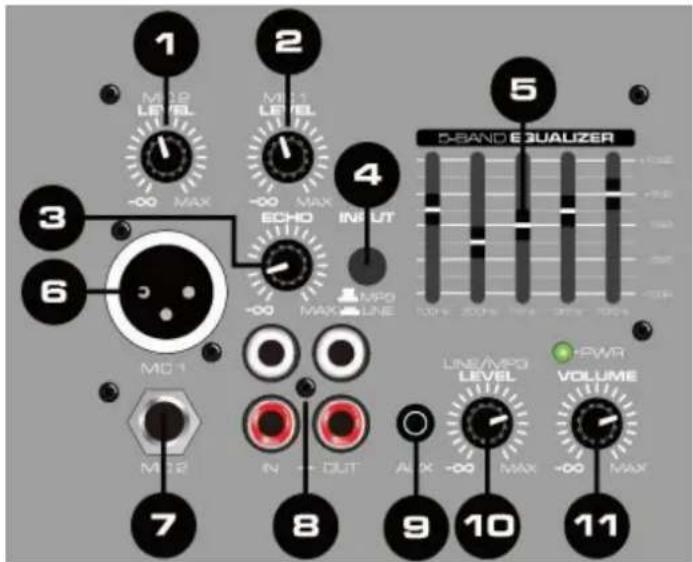

1. Microfoon Level Kanaal 2 Instellen signaalniveau van microfoonkanaal 2.
2. Microfoon Level Kanaal 1 Instellen signaalniveau van microfoonkanaal 1.
3. Microfoon Echo Instellen intensiteit van echo effect.

4. Ingang keuzeschakelaar Selecteer het ingangsignaal:

5. Knop niet ingedrukt: signaal selecteren vanuit de mediaspeler.

6. Knop ingedrukt: signaal selecteren vanuit lijningang.
7. Equalizer 5-band equalizer voor het master-signaal. Instelbare frequencies zijn 100Hz, 300Hz, 1kHz, 3kHz, 10kHz.
8. Microfooningang Kanaal 1 XLR ingang connector voor het aansluiten van een microfoon.
9. Microfooningang Kanaal 2 6.3mm ingang connector voor het aansluiten van een microfoon.
10. Line In-/ Uitgang RCA connector in- en uitgang voor het aansluiten van geluidsbron met lijnsignaal (vb. mengpaneel, cd-speler, opname apparatuur).
11. AUX Ingang 3.5mm jack ingang voor het aansluiten van geluidsbron met lijnsignaal (vb. CD/MP3/DVD-speler, hi-fi systeem, PC).
12. Ingang keuzeschakelaar Selecteer het ingangsignaal:
13. Knop niet ingedrukt: signaal selecteren vanuit de lijn-ingang.
14. Knop ingedrukt: signaal selecteren vanuit mediaspeler.
15. Volume Instellen van het algemene uitgangvolume van deze draagbare geluidssysteem.
16. Modus Toets Druk op deze toets om te schakelen tussen BT / USB / SD-functie. Houdt deze toets voor 2 seconden ingedrukt om mediaspeler aan of uit te zetten.
17. Vorige Toets Druk op de toets om de laatste titel te selecteren (kortstondig) en het volume te verlagen (langdurig).
18. Volgende Toets Druk op de toets om het volgende titel te selecteren (kortstondig) en het volume te verhogen (langdurig).
19. Herhaal Toets Druk op de toets voor het herhalen van enkele muzieknummer of alle muzieknummers.
20. Afspeel Toets

Druk op deze toets om te schakelen tussen afspelen en pauzeren

17. LCD Display

Beeldscherm geeft informatie weer zoals het afspelen van ondersteuning, bestandsnaam, verstreken tijd, totale tijd, muzieknummer, totaal aantal bestanden, file en weergavemodus.

18. SD poort

Steek uw SD-kaart in deze poort om muziek af te spelen met MP3-of WMA-formaat.

19. USB poort

Sluit uw USB-apparaten aan op deze poort om muziek af te spelen met MP3- of WMA-formaat.

20. Luidspreker uitgang (Actieve luidspreker)

Steek de stekker van de meegeleverde luidsprekerkabel in deze connector en steek de andere stekker van de luidsprekerkabel in de passieve luidspreker (24).

21. LED Schakelaar (Actieve luidspreker)

Schakel de LED verlichting (voorkant) van de actieve luidspreker in / uit.

22. Voedingschakelaar

Schakel de voeding van luidspreker in/uit.

23. Netentree

Voor het aansluiten van het netsnoer, controleer eerst of de netspanning overeenkomt met het typeplaatje van de unit. Sluit het netsnoer alleen aan op een geaard wandcontactdoos.

24. Luidspreker ingang (Passieve luidspreker)

Steek de stekker van de luidsprekerkabel in deze connector en steek de andere stekker van de luidsprekerkabel in de actieve luidspreker (19).

25. LED Schakelaar (Passieve Speaker)

Schakel de LED verlichting (voorkant) van de passieve luidspreker in / uit.

1. Zet de zoekfunctie van het BT-apparaat waarvan u het muziek wilt afspelen aan. Zie hiervoor de gebruiksaanwijzing van dat apparaat.
2. Druk vervolgens meerdere malen op de "MODE"-toets totdat "AUX" in display wordt weergegeven en activeer de BT-functie van de mediaplayer.
3. Zoek met uw BT-apparaat naar "VONYX" en breng de verbinding tot stand.

Indien er om een wachtwoord wordt gevraagd kunt u "0000" invoeren.

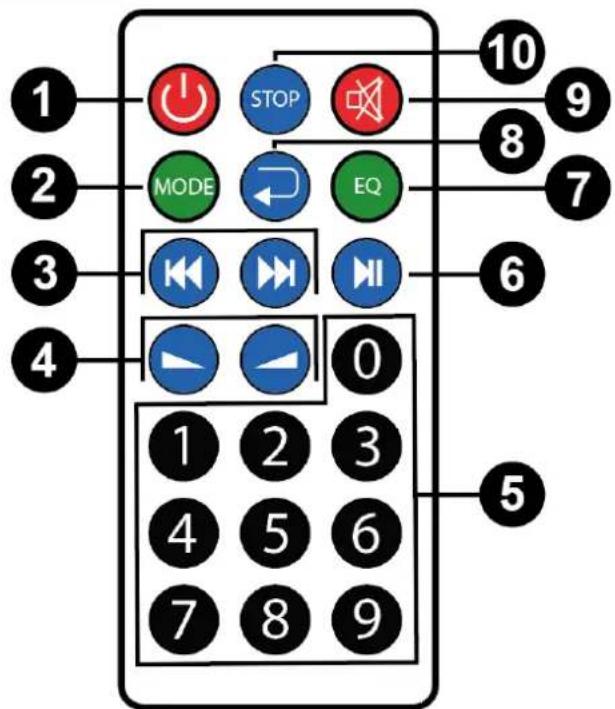

AFSTANDSBEDIENING

1. Stand-by knop

Gebruik deze knop om het apparaat in stand-by-modus te zetten of uit stand-by-modus te halen.

2. Mode knop

Druk hierop om te schakelen tussen BT/USB/SD-modi.

Drukken om naar het vorige of volgende nummer te gaan.

4. Volumeregelaar

Instellen van het algemene uitgangvolume van dit geluidssysteem.

5. Numerieke toetsen

Numeriek toetsenbord voor het selecteren van presets.

6. Play/pause

Druk op deze knop om het afspelen te starten of te pauzeren.

7. Equalizer

Drukken om de EQ functie te gebruiken.

8. Enter knop

Drukken om te bevestigen.

9. Mute

Druk op deze knop om het geluidsniveau tot 0-niveau te dempen.

10. Stop

Drukken om te stoppen.

LET OP: Onjuist gebruik van de batterijen kan leiden tot batterijlekkage en corrosie. Om de afstandsbediening correct te bedienen, volgt u de onderstaande instructies:

• Plaats de batterijen niet in de verkeerde richting in de afstandsbediening.
• Batterijen niet opladen, verwarmen, openen of kortsluiten. Gooi de batterijen niet in een vuur.
• Laat geen lege batterijen in de afstandsbediening achter.
• Gebruik geen verschillende soorten batterijen en combineer geen oude en nieuwe batterijen.
• Als u de afstandsbediening gedurende langere tijd niet gebruikt, verwijder de batterijen dan om mogelijke schade door batterijcorrosie te voorkomen.
• Als de afstandsbediening niet goed werkt of als het werkbereik kleiner wordt, vervang dan alle batterijen door nieuwe. Als de batterij lekt, veeg dan de batterijvloeistof uit het batterijvak en plaats vervolgens nieuwe batterijen. De batterijen gaan bij normaal gebruik een jaar mee.

VERVANGEN ZEKERING

Indien de zekering defect is, dient u de zekering te vervangen door een zekering van hetzelfde type en waarde. Voor het vervangen van de zekering, schakel eerst de stroom uit en volg de onderstaande stappen.

Procedure:

Stap 1: Open de zekeringhouder op het achter paneel met een passende platte schroevendraaier.

Stap 2: Verwijder de oude zekering uit de zekeringhouder.

Stap 3: Installeer de nieuwe zekering in de zekeringhouder.

Stap 4: Plaats de zekeringhouder in de behuizing.
