Producttype	Vaatwasser
Merk	Samsung
Model	DW50R4070BB
Elektrische voeding	220-240 V~, 50 Hz, maximaal 16 A (11 A voor het apparaat)
Vereiste waterdruk	0,04 tot 1 MPa
Max. watertemperatuur	60 °C
Wascycli	Auto, Eco, Intensief, Delicaat, Express, Snel, Voorwas, Absolute stilte, Zelfreiniging
Opties	Uitgestelde start, instelling glansmiddel, waterontharder, bedieningsvergrendeling
Capaciteit (schatting)	12 couverts
Geluidsniveau (schatting)	44-48 dB(A)
Veiligheidsfuncties	Aqua Stop, aarding, deurvergrendeling
Onderhoud	Maandelijkse reiniging van filters, sproeiers, interieur; Zelfreinigingscyclus beschikbaar
Reserveonderdelen beschikbaar	Gedurende minimaal 10 jaar: afdichtingen, scharnieren, sproeiarmen, filters, manden, plastic accessoires
Conformiteit	EU-ecodesignverordening 2019/2022

Veelgestelde vragen - DW50R4070BB SAMSUNG

Wat te doen als de vaatwasser niet start?

Controleer eerst of de deur goed gesloten is en de vergrendeling is ingeschakeld. Zorg ervoor dat het netsnoer is aangesloten en de waterkraan open is. Als het bedieningspaneel is vergrendeld (sleutelsymbool), schakel dan de functie Bedieningsvergrendeling uit.

Hoe slechte geuren uit de vaatwasser verwijderen?

Start een Snel of Zelfreiniging cyclus leeg met een beetje afwasmiddel. Controleer ook of het filter schoon is en de afvoerslang niet geknikt of verstopt is.

Waarom zitten er etensresten op het servies?

Dit kan komen door een ongeschikte cyclus, verstopt filter, onvoldoende afwasmiddel, verstopte sproeiers of te lage waterdruk. Reinig de filters en sproeiers en gebruik de aanbevolen hoeveelheid afwasmiddel.

Het servies is nog nat aan het einde van de cyclus, wat te doen?

Controleer het niveau van het glansmiddel en verhoog de instelling indien nodig (van d1 tot d5). Overlaad de vaatwasser niet en leeg eerst het onderste mandje om druppels op het bovenste servies te voorkomen.

Hoe glansmiddel toevoegen?

Open de dop van het glansmiddelreservoir (type A of B afhankelijk van het model) en vul tot de maximale niveaumarkering. Gebruik alleen vloeibaar glansmiddel. U kunt de hoeveelheid glansmiddel instellen tussen d1 (min) en d5 (max) via het bedieningspaneel.

Wanneer moet men vaatwasserzout gebruiken?

Als de waterhardheid hoger is dan 1,0 mmol/l (6 °dH), gebruik dan speciaal zout. Stel het hardheidsniveau (H1 tot H6) in via het bedieningspaneel op basis van uw water. Het zoutreservoir bevindt zich onder het onderste mandje.

Wat betekenen de foutcodes LC of 4C?

Code LC duidt op een lekkage: sluit de waterkraan en neem contact op met een technicus. Code 4C geeft een probleem met de watertoevoer aan: controleer of de kraan open is en de slang niet bevroren of verstopt is.

De vaatwasser maakt een abnormaal geluid, is dit normaal?

Een licht geluid van de pomp of de draaiende sproeiers is normaal. Als het geluid hard is, controleer dan of het apparaat waterpas staat (verstelbare voetjes) en het servies de sproeiers niet raakt. Een rammelend geluid kan komen door verkeerd geplaatste voorwerpen.

Hoe de filters en sproeiers reinigen?

Verwijder het onderste mandje, draai het voorfilter los (tegen de klok in) en reinig het onder stromend water met een borstel. Voor de sproeiers: demonteer ze (bovenste en onderste), spoel de openingen en monteer ze terug. Doe dit elke maand.

Welke cyclus bespaart water en elektriciteit?

De Eco cyclus is het meest efficiënt voor normaal vuil servies. Het verbruikt ongeveer 9,5 L water en 0,7-0,8 kWh voor dit model. Vermijd handmatig voorspoelen en vul de vaatwasser goed maar niet overvol.

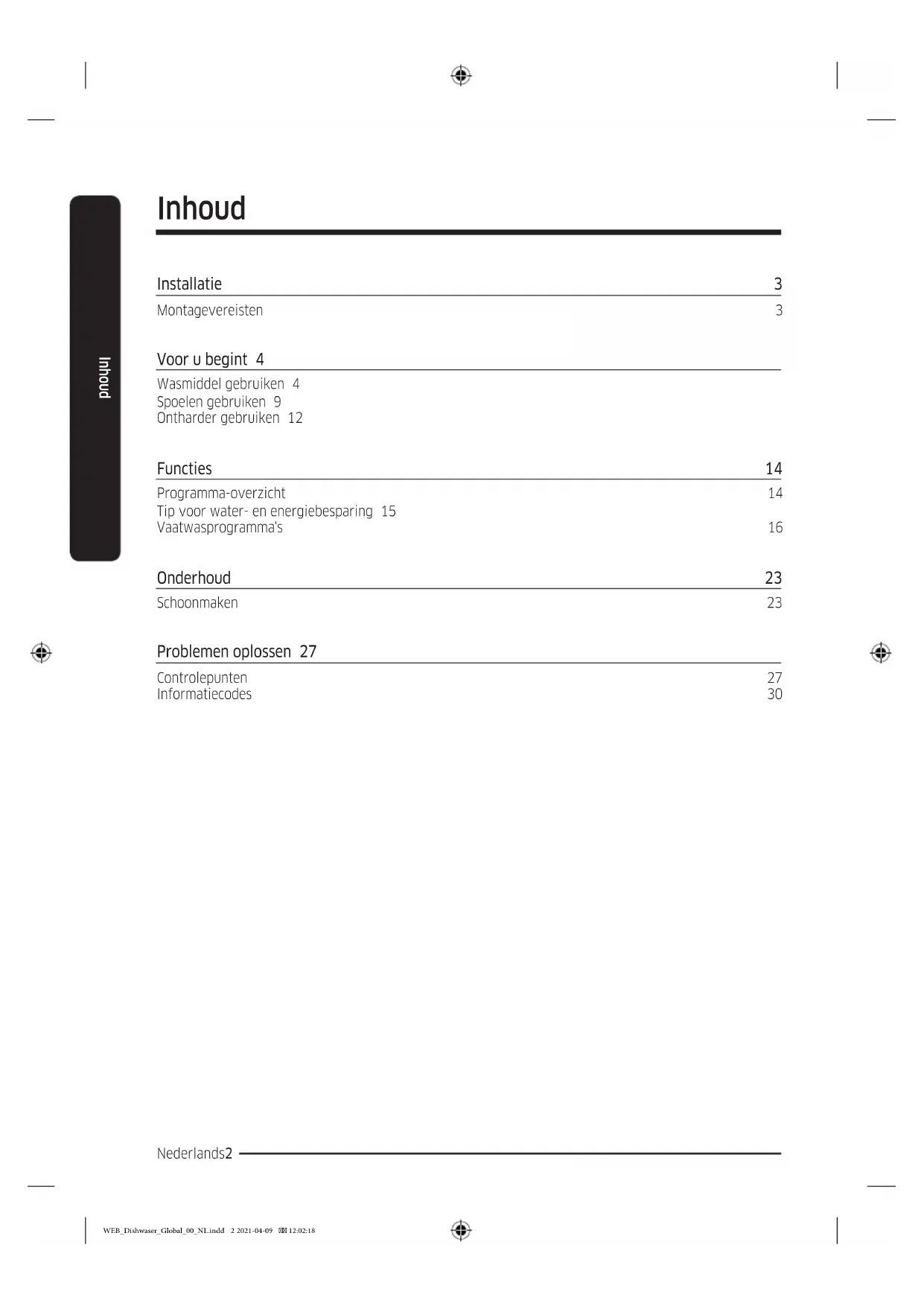

GEBRUIKSAANWIJZING DW50R4070BB SAMSUNG

Wasmiddel gebruiken 4

Spoelen gebruiken 9

Ontharder gebruiken 12

Functies 14

Programma-overzicht 14

Tip voor water- en energiebesparing 15

Vaatwasprogramma's 16

Onderhoud 23

Schoonmaken 23

Problemen oplossen 27

Controlepunten 27

Informatiecodes 30

Nederlands2

Installatie

Montagevereisten

Om het risico van brand, elektrische schokken of persoonlijk letsel te voorkomen, moeten alle bedrading en aarding worden uitgevoerd door een gekwalificeerde monteur.

Voeding

• Een afzonderlijke 220-240 V \~, 50 Hz spanningsgroep speciaal voor de vaatwasser.
• Stopcontact met een maximaal toelaatbare stroom van 16 A (11 A maximum voor de vaatwasmachine)

WAARSCHUWING

• Gebruik geen verlengsnoer.
• Gebruik alleen de stekker die bij de vaatwasser is geleverd.
• Controleer na de installatie of de stekker niet wordt geknikt of is beschadigd.

Aarding

Voor permanente aarding moet de vaatwasser goed geaard worden met een geaarde metalen of permanente bedrading. De aardleiding moet worden uitgevoerd met de circuitgeleiders en dan verbonden met de aardingsklem of lood op de vaatwasmachine.

WAARSCHUWING

• Sluit de aardleiding niet aan op plastic sanitair, gasleidingen of warmwaterleidingen. Onjuist aangesloten aardgeleiders kunnen een elektrische schok veroorzaken.
• Breng geen wijzigingen aan in de stekker van de vaatwasser. Indien de stekker niet in het stopcontact past, dient u een correct stopcontact te laten installeren door een erkende elektricien.

Watertoevoer

• De watertoevoerleiding moet waterdruk ondersteunen tussen 0,04 en 1 MPa.
• Watertemperatuur moet lager zijn dan 60 °C.
• De kraan moet worden voorzien van uitwendig draad van 3/4 inch.

Om het risico op lekken te verminderen:

• Zorg ervoor dat de kraan makkelijk toegankelijk is.
• Draai de kraan dicht wanneer de vaatwasser niet wordt gebruikt.
• Controleer regelmatig of er geen lekken in de waterslangkoppelingen zijn.
• Om een lek te dichten moeten de waterlijnverbindingen en andere verbindingen worden afgedicht met teflontape of een afdichtmiddel.

Aqua Stop

De Aqua Stop is een elektrisch onderdeel dat is ontworpen om lekkage te voorkomen. De Aqua Stop is wordt bevestigd aan de watertoevoerslang en sluit in het geval van schade aan de slang automatisch de watertoevoer af.

LET OP

• Behandel de Aqua Stop met zorg.
• Zorg dat u de watertoevoerslang die op de Aqua Stop wordt aangesloten, niet draait of knikt. Als de Aqua Stop beschadigd is, zet de waterkranen uit en haal de stekker onmiddellijk uit het stopcontact. Neem dan contact op met Samsung-klantenservice of een gekwalificeerd monteur.

Ondergrond

• Zorg ervoor dat de vaatwasser waterpas staat door middel van de in hoogte verstelbare voetjes.
• Wanneer het waterpas zetten is voltooid, controleer dan of de deur goed opent en sluit.

Voor u begint

Er zijn de volgende twee typen vaatwasmiddeldispenser. Controleer de instructies voor het juiste type dispenser voor uw vaatwasser.

Voor alle vaatwasprogramma's moet u vaatwasmiddel in de vaatwasmiddeldispenser plaatsen. Gebruik een vaatwasmiddel dat aanbevolen is voor het gekozen programma voor een optimaal resultaat.

⚠ WAARSCHUWING

• Doe geen vaatwasmiddel in uw mond. Adem de dampen van het vaatwasmiddel niet in. Vaatwasmiddelen bevatten irriterende en bijtende chemicaliën die ademhalingsproblemen kunnen veroorzaken. Raadpleeg onmiddellijk een arts als u de dampen van een vaatwasmiddel hebt ingeademd of het middel hebt ingenomen.
• Bewaar het vaatwasmiddel buiten bereik van kinderen.

LET OP

• Gebruik alleen vaatwasmiddelen. Andere wasmiddelen produceren te veel schuim, wat een negatieve invloed kan hebben op de prestaties van de vaatwasser of ertoe kan leiden dat de vaatwasser niet meer naar behoren werkt.
• De vaatwasser kan slecht afwassen als er weinig vaatwasmiddel aanwezig is. Voor normaal bevuilde items raden we 20-25 gram aan, maar dit kan variëren afhankelijk van de vaatwasmiddelfabrikant, dus volg de aanbevelingen van die fabrikant.
  • We raden 15-20 gram aan voor DW5*****-modellen.

Nederlands4

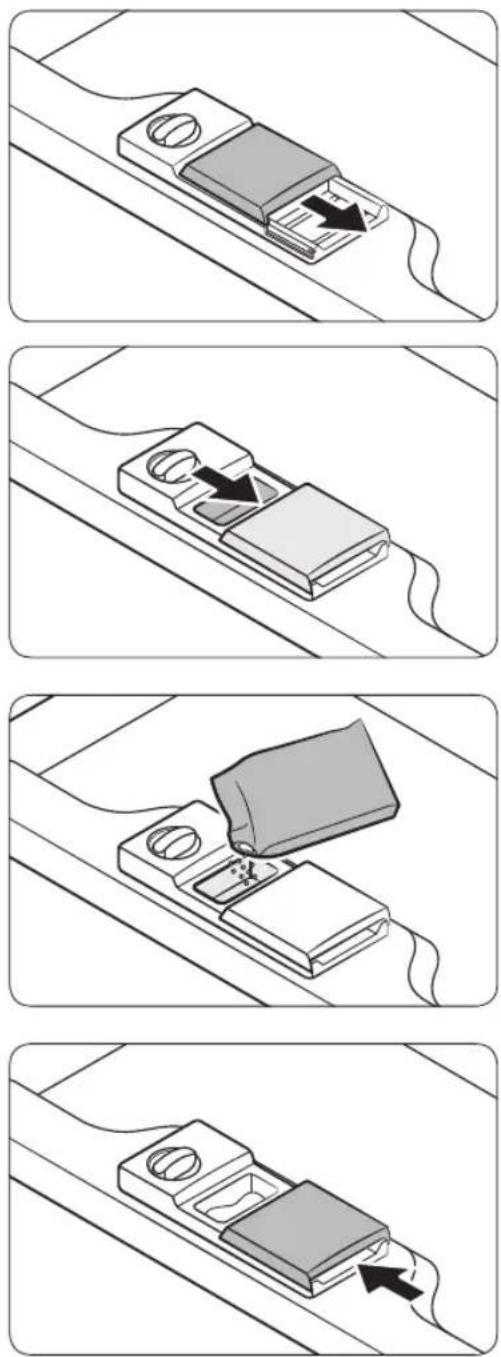

Het vaatwasmiddelbakje vullen

- Type A

1. Open het klepje van het vaatwasmiddelbakje door op de vergrendeling aan de rechterkant te drukken.

OPMERKING

Het klepje blijft open aan het einde van een vaatwasprogramma.

1. Vul het vaatwasmiddelbakje voor het hoofdprogramma met de aanbevolen hoeveelheid vaatwasmiddel.

1. Sluit het klepje door dit omhoog te schuiven.

Voor u begint

1. Als items sterk vervuild zijn, giet dan een kleine hoeveelheid vaatwasmiddel op de deur voor een beter reinigingsresultaat.

OPMERKING

Het extra vaatwasmiddel treedt in werking tijdens de voorwas.

Het klepje gaat automatisch open om het vaatwasmiddel af te geven tijdens het wassen.

Nederlands6

• Type B


1. Open het klepje van de vaatwasmiddeldispenser door de vergrendeling omlaag te drukken.

OPMERKING

Het klepje staat na afloop van een vaatwasprogramma altijd open.

1. Vul het vaatwasmiddelbakje voor het hoofdprogramma met de aanbevolen hoeveelheid vaatwasmiddel.

2. Sluit het klepje door dit naar links en vervolgens omlaag te schuiven.

OPMERKING

Er is geen afzonderlijke toets voor het gebruik van vaatwastabletten.

Voor u begint

1. Als items sterk vervuild zijn, giet dan een kleine hoeveelheid vaatwasmiddel op de deur voor een beter reinigingsresultaat.

OPMERKING

Het extra vaatwasmiddel treedt in werking tijdens de voorwas.

Het klepje gaat automatisch open om het vaatwasmiddel af te geven tijdens het wassen.

Nederlands8

Spoelen gebruiken

Spoelmiddelreservoir

Spoelmiddel verbetert de droogprestaties van uw vaatwasser. Vul het spoelmiddel bij zodra het lampje met Spoelmiddel bijvullen op het bedieningspaneel begint te branden. Gebruik alleen vloeibaar spoelmiddel.

Door spoelmiddel in poedervorm raakt de opening van het compartiment verstopt en werkt de vaatwasser niet meer naar behoren.

LET OP

• Gebruik geen andere wasmiddelen in het spoelmiddelcompartiment.
• Vul het compartiment niet te veel aan. Bij gebruik van te veel spoelmiddel kan het compartiment overstromen tijdens een programma.

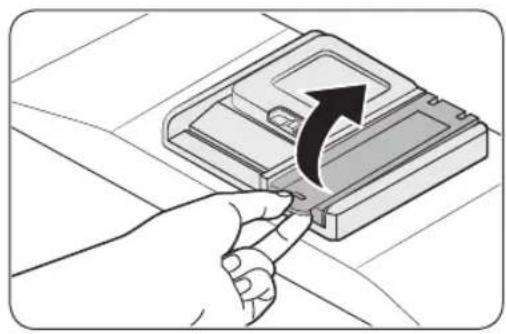

Het spoelmiddelreservoir vullen

• Type A


1. Open het dopje van het spoelmiddelreservoir:

OPMERKING

U verbetert de droogprestaties door spoelmiddel toe te voegen bij gebruik van vaatwastabletten.

1. Vul het spoelmiddelreservoir met spoelmiddel.

LET OP

Vul het reservoir niet tot boven de niveau-indicator. Door een teveel aan spoelmiddel kan het reservoir tijdens het programma overstromen.

Voor u begint

1. Sluit het dopje van het spoelmiddelreservoir.

Spoelmiddelinstelling

U kunt de hoeveelheid spoelmiddel aanpassen die wordt gebruikt tijdens een programma. De gebruikte toetsen om deze instelling in te voeren kunnen per model variëren. Controleer de toetsen voor uw model.

• DW6*R70**** / DW5*R407*BB / DW5*R406*BB : A (AUTOMATISCH), B (Reinigen)
• DW5*R405*BB / DW5*R404*BB : A (Normaal), B (Reinigen)
• DW5*R40**F*: A (Programma), B (Spoelmiddel toevoegen)
• Houd de A-toets gedurende vijf seconden ingedrukt.
• Druk op de B-toets om het menu voor het instellen van het spoelmiddelniveau te openen.
• Het display geeft de huidige instelling weer. (Standaardinstelling: 'd4')
• Druk op de A-toets om de instelling te wijzigen.
• U kunt kiezen uit d1-d5 (minimum-maximum)
• Wacht 5 seconden om de instelling op te slaan.
  • DW6*M5***BB / DW60M5070IB : A (Kort)
• DW6*M5***F*/S*/U*-modellen: A (Programma)
• Houd de A-toets gedurende vijf seconden ingedrukt.
• Druk op de toets Uitgestelde start om de modus voor het instellen van het spoelmiddel te openen.
• Het display geeft de huidige instelling weer.
• Druk op de A-toets om de gewenste hoeveelheid spoelmiddel te selecteren.
• U kunt kiezen uit d1-d5 (minimum-maximum)
• Wacht 5 seconden om de instelling op te slaan.

Nederlands10-

• Type B


• Verwijder het deksel van het spoelmiddelreservoir door deze tegen de klok in te draaien.

OPMERKING

U verbetert de droogprestaties door spoelmiddel toe te voegen bij gebruik van vaatwastabletten.

1. Vul het spoelmiddelreservoir met spoelmiddel.

OPMERKING

Gebruik het kijkglas wanneer u het reservoir met spoelmiddel vult.

LET OP

Vul het reservoir niet tot boven de niveau-indicator. Door een teveel aan spoelmiddel kan het reservoir tijdens het programma overstromen.

1. Stel de spoelmiddelindicator in op een waarde tussen 1 en 6.

2. Hoe hoger de waarde, hoe meer spoelmiddel er wordt gebruikt.

3. Kies een hoger niveau om de droogprestaties te verbeteren.
4. Schakel naar een lager niveau als het vaatwerk verkleurd raakt.

5. Als u problemen hebt om het spoelmiddelniveau in te stellen, kunt u een munt gebruiken om de toets te draaien.

6. Draai het deksel van het spoelmiddelreservoir dicht door deze met de klok mee te draaien.

Voor u begint

Ontharder gebruiken

Zoutreservoir

De waterontharder is bedoeld om mineralen uit het water te verwijderen die een negatief effect op de werking van de machine kunnen hebben. Voor het beste resultaat raden wij aan om zacht water te gebruiken. Hard water bevat onzuiverheden, wat ten koste kan gaan van de prestaties van de vaatwasser. U moet het water ontharden wanneer het toegevoerde water harder is dan 1,0 mmol/l (6 °d - Duitse hardheid).

• Gebruik speciaal vaatwaszout en instellingen die aansluiten bij het hardheidsniveau van het water in uw regio als u het water wilt ontharden. Neem voor meer informatie over het hardheidsniveau van het water in uw regio contact op met het lokale waterbedrijf.
• Stel de vaatwasser in op de hoogste meetwaarde als het hardheidsniveau van het toegevoerde water varieert. Wanneer de waterhardheid bijvoorbeeld varieert van 6,7 mmol/l tot 9,0 mmol/l, stelt u de vaatwasser in op 9,0 mmol/l.
• De standaardinstelling van de vaatwasser voor het hardheidsniveau van het water is 3 (2,1-3,0 mmol/l). Als deze instelling overeenkomt met het hardheidsniveau van het water in uw regio, hoeft u dit niet te wijzigen.

OPMERKING

• Het is raadzaam de instelling te verrichten volgens de volgende tabel (of handmatig).
  • De fabrieksinstelling: H3

Waterhardheid				Instelling waterhardheid	Zoutverbruik (gram/programma)	Autonomie (programma's/1 kg)
°dH °fH	°Clark mm	bl/l
0-5 0-9	0-6 0-0,9	4 H1 0 /
6-11 10	-20 7-14	1,0-2,0 H2	20	60
12-17 21	-30 15-21	2,1-3,0	H3 30	50
18-22 31	-40 22-28	3,1-4,0	H4 40	40
23-34 41	-60 29-42	4,1-6,0	H5 50	30
35-55 61	-98 43-69	6,1-9,8	H6 60	20

OPMERKING

• 1 dH (Duitse hardheid) = 0,178 mmol/l
• 1 Clark (Britse hardheid) = 0,143 mmol/l
• 1 fH (Franse hardheid) = 0,1 mmol/l
- Neem contact op met uw plaatselijke waterleidingbedrijf voor meer informatie over de hardheid van uw kraanwater.

Nederlands12-

OPMERKING

De regeneratie van waterontharder (ECO-programma met H3-niveau-instelling)

• Werkt ongeveer 2 minuten bij aanvang van het drogen en verbruikt 2 L water en 0,0002 kWh aan energie
• Regenereert eens in de 5 programma's

Instellen van het waterontharderniveau

Bij deze vaatwasser kunt u de hoeveelheid zout die wordt verbruikt aanpassen aan de hardheid van het gebruikte water. Dit is bedoeld om het niveau van het zoutverbruik te optimaliseren en aan te passen als volgt:

De gebruikte toetsen om deze instelling in te voeren kunnen per model variëren.

Controleer de toetsen voor uw model.

• DW6*R70**** / DW5*R407*BB / DW5*R406*BB : A (AUTOMATISCH)
• DW5*R405*BB / DW5*R404*BB : A (Normaal)
• Houd de A-toets gedurende vijf seconden ingedrukt.
• Druk op de toets Uitgestelde start om het menu voor het instellen van het waterhardheidsniveau te selecteren.
• Het display geeft de huidige instelling weer.
• Druk op de A-toets om de instelling te wijzigen.
• U kunt kiezen uit H1-H6 (zacht-hard).
• Wacht 5 seconden om de instelling op te slaan.

• DW6*M6***BB / DW60M6070IB : A (Voorwas)
• DW6*M5***BB / DW60M5070IB : A (Kort)
- DW6*M****F*/S*/U*-modellen : A (Programma)

1. Druk gedurende vijf seconden op de A-toets om het menu voor het instellen van het waterhardheidsniveau te selecteren.

- Het display geeft de huidige instelling weer.

1. Druk op de A-toets om de instelling te wijzigen.

2. U kunt kiezen uit H1-H6 (zacht-hard).

3. Wacht 5 seconden om de instelling op te slaan.

Functies

Programma-overzicht

ECO	ECO *	Dit programma verbruikt minder energie en water, waardoor het geschikt is voor een normale vervuilingsgraad
	AUTOMATISCH / Automatisch wasprogramma	Dit programma detecteert de vervuilingsgraad en begint automatisch het optimale programma, waardoor het geschikt is voor elke mate van vervuiling.
	Normaal	Voor normaal vervuild vaatwerk, zoals schalen, borden, glazen en licht vuile pannen.
	Intensief Selecteer dit programma voor sterk vervuilde voorwerpen.
	Breekbaar	Selecteer dit programma voor licht vervuilde, breekbare voorwerpen zoals glazen.
	Kort	Normaal vervuilde dagelijkse voorwerpen, met een kort programma.
[TX8W]	Snel / Snelwasprogramma	Selecteer dit programma om in korte tijd licht vervuilde items te reinigen.
	Voorwas	Afspoelen met koud water voor het verwijderen van vuil voordat een ander programma wordt uitgevoerd.
	Extra stil	Selecteer dit programma voor zachter en stiller wassen. Dit programma wast iets trager, maar creëert 2 decibel minder geluid dan het ECO programma.
	Automatische reiniging	Selecteer dit programma om de binnenkant van de vaatwasser te reinigen. Zorg ervoor dat de vaatwasser leeg is.

De gebruikte programma kan verschillen afhankelijk van het model.

* De waarden voor het ECO-programma zijn verkregen in navolging van de testnorm EN 60436:2020. De waarden voor de overige programma's dienen uitsluitend ter indicatie.

Nederlands14-

Tip voor water- en energiebesparing

• Het ECO-programma is geschikt om normaal bevuild vaatwerk te reinigen. Voor dit gebruik is het het efficiëntste programma qua gecombineerd energie- en waterverbruik en het wordt gebruikt om de EU-wetgeving voor ecodesign na te leven (COMMISSIEBEPALING (EU) 2019/2022).
• Door het handmatig voorspoelen van vaatwerk wordt meer water en energie gebruikt en dit wordt niet aangeraden.
  Gebruik een mes of iets dergelijks om alleen grote etensresten te verwijderen voordat u de vaatwasser laadt.
• Het toegevoerde water mag maximaal 60 °C zijn en er wordt minder stroom verbruikt wanneer warm water is aangesloten.
• Het is het beste om de mand te vullen, zonder de machine te overladen.
• Gebruik het ECO-programma om water en energie te besparen. ECO is het efficiëntste programma om normaal bevuilde items te wassen.
• Gebruik de juiste hoeveelheid vaatwasmiddel en spoelmiddel volgens de instructies van de fabrikant.
• Het gebruik van een vaatwasser bespaart water in vergelijking met gewoon met de hand afwassen.
• Informatie over ecodesign is te vinden via www.samsung.com/support.

Voor de EPREL-registratie van het model :

1. Ga naar https://eprel.ec.europa.eu
2. Het model-ID is te vinden op het energielabel van het product, typ dit in het zoekveld in
3. De energielabelgegevens van het model worden weergegeven
   * U kunt de productinformatie rechtstreeks vinden via https://eprel.ec.europa.eu/qr/###### (registratienr.)
   Het registratienummer is te vinden op het energielabel van uw product.

Functies

Vaatwasprogramma's

Wasprogramma Breekbaar Kort * Voorwas
Hoeveelheid voedselresten	Weinig	Normaal	Weinig
Programmavolgorde	Voorwas (40 °C) ▶Hoofdwas (50 °C) ▶Spoelen ▶ Warm spoelen (50 °C) ▶Drogen ▶ Einde	Hoofdwas (60 °C) ▶Spoelen ▶ Warm spoelen (55 °C) ▶Drogen ▶ Einde	Voorwas ▶ Einde
Waterverbruik (l)	13,5	15	4,1
Energieverbruik (kWh)	0,95	0,95	0,02
Programmaduur (min) 120		60	15

Nederlands16-

Wasprogramma Extra stil		** Automatische reiniging
Hoeveelheid voedselresten	Normaal -
Programmavolgorde	Voorwas (35 °C) ▶Hoofdwas (60 °C) ▶Spoelen ▶ Warm spoelen (55 °C) ▶Drogen ▶ Einde	Voorwas ▶Hoofdwas (70 °C) ▶Spoelen ▶ Warm spoelen (70 °C) ▶Drogen ▶ Einde
Waterverbruik (l) 13 15
Energieverbruik (kWh) 1,5 1,25
Programmaduur (min) 270 145

* Voorwas : Bij dit programma wordt noch de functie Automatische deur, noch het drogen geactiveerd. Doorlopend gebruik van het voorwasprogramma voor een langere periode wordt niet aanbevolen. Dit kan de werking van de waterontharder schaden.
** Automatische reiniging : Alleen voor DW6*R707*/DW6*R705* modellen

OPMERKING

Het stroomverbruik en de programmaduur hangen af van de watertemperatuur en/of de hoeveelheid vaat.

Functies

DW5*R407***/DW5*R406***

Wasprogramma AUTOMATISCH ECO Intensief
Hoeveelheid voedselresten	Zeer weinig tot veel Normaal Veel
Programmavolgorde	Voorwas (45 °C) ▶ Hoofdwas (45 °C-55 °C) ▶ Spoelen ▶ Warm spoelen (65 °C) ▶ Drogen ▶ Einde	Hoofdwas (50 °C) ▶ Spoelen ▶ Warm spoelen (50 °C) ▶ Drogen ▶ Einde	Voorwas (50 °C) ▶ Hoofdwas (60 °C) ▶ Spoelen ▶ Spoelen ▶ Warm spoelen (70 °C) ▶ Drogen ▶ Einde
Waterverbruik (l) 9,5-13		9,9 (DW5*R406***) 9,5 (DW5*R407***)	15,5
Energieverbruik (kWh) 0,85-1,2		0,704 (DW5*R406***) 0,755 (DW5*R407***)	1,33
Programmaduur (min) 150 220 175

Wasprogramma Breekbaar Kort Snel
Hoeveelheid voedselresten	Weinig Normaal	Weinig
Programmavolgorde	Voorwas ▶Hoofdwas (40 °C) ▶Spoelen ▶ Warmspoelen (60 °C) ▶Drogen ▶ Einde	Voorwas (40 °C) ▶Hoofdwas (45 °C) ▶Warmspoelen (60 °C) ▶Drogen ▶ Einde	Hoofdwas (35 °C) ▶Spoelen (35 °C)
Waterverbruik (l)	12	9,1	10,5
Energieverbruik (kWh)	0,71	0,77	0,28
Programmaduur (min) 125 60		20

Nederlands18

DW5*R405***/DW5*R404***

Wasprogramma Normaal ECO Intensief
Hoeveelheid voedselresten	Normaal Normaal Veel
Programmavolgorde	Voorwas (45 °C) ▶Hoofdwas (55 °C) ▶Spoelen ▶ Warmspoelen (65 °C) ▶Drogen ▶ Einde	Hoofdwas (45 °C) ▶Spoelen ▶ Warmspoelen (60 °C) ▶Drogen ▶ Einde	Voorwas (50 °C) ▶Hoofdwas (60 °C) ▶Spoelen ▶Spoelen ▶ Warmspoelen (70 °C) ▶Drogen ▶ Einde
Waterverbruik (l) 13,1		9,5 (DW5*R404***)9,9 (DW5*R405***)	16,5
Energieverbruik (kWh) 1,1		0,780 (DW5*R404***)0,836 (DW5*R405***)	1,3
Programmaduur (min) 175 220 165

Wasprogramma Breekbaar Kort Snel
Hoeveelheid voedselresten	Weinig Normaal	Weinig
Programmavolgorde	Voorwas ►Hoofdwas (40 °C) ►Spoelen ► Warm spoelen (60 °C) ►Drogen ► Einde	Voorwas (50 °C) ►Hoofdwas (60 °C) ►Warm spoelen (60 °C) ►Drogen ► Einde	Hoofdwas (35 °C) ►Spoelen (35 °C)
Waterverbruik (l) 13,4 9,1 10,5
Energieverbruik (kWh)	0,78	0,75 0,3
Programmaduur (min) 125		60	20

OPMERKING

Het stroomverbruik en de programmaduur hangen af van de watertemperatuur en/of de hoeveelheid vaat.

Nederlands

Functions

DW6*M503***/DW6*M505***/DW60M5070IB

Wasprogramma Intensief Normaal ECO
Hoeveelheid voedselresten	Veel Normaal Normaal
Programmavolgorde	Voorwas (50 °C) ▶Hoofdwas (60 °C) ▶Spoelen ▶Spoelen ▶ Warmspoelen (70 °C) ▶Drogen ▶ Einde	Voorwas (45 °C) ▶Hoofdwas (55 °C) ▶Spoelen ▶ Warmspoelen (65 °C) ▶Drogen ▶ Einde	Hoofdwas (45 °C) ▶Spoelen ▶ Warmspoelen (65 °C) ▶Drogen ▶ Einde
Waterverbruik (l) 18,5 15 12
Energieverbruik (kWh) 1,5 1,35 1,037
Programmaduur (min) 170 180 195

Wasprogramma	** Breekbaar	Kort
Hoeveelheid voedselresten	Weinig	Normaal
Programmavolgorde	Voorwas ▶Hoofdwas (40 °C) ▶Spoelen ▶ Warm spoelen (60 °C) ▶Drogen ▶ Einde	Voorwas (50 °C) ▶Hoofdwas (60 °C) ▶Warm spoelen (60 °C) ▶Drogen ▶ Einde
Waterverbruik (l)	14,5	10
Energieverbruik (kWh)	0,95	0,9
Programmaduur (min)	130	60

** Breekbaar : Alleen voor DW6*M505***/DW60M5070IB-modellen

OPMERKING

Het stroomverbruik en de programmaduur hangen af van de watertemperatuur en/of de hoeveelheid vaat.

Nederlands20-

DW6*M6031**/DW6*M605***/DW60M6070IB/DW6*M604***

Wasprogramma Intensief		Automatisch wasprogramma	ECO
Hoeveelheid voedselresten	Veel Normaal	Normaal
Programmavolgorde	Voorwas (50 °C) ▶Hoofdwas (60 °C) ▶Spoelen ▶Spoelen ▶Warm spoelen (70 °C) ▶Drogen ▶Einde	Voorwas (45 °C) ▶Hoofdwas (45-55 °C) ▶Spoelen ▶Warm spoelen (65 °C) ▶Drogen ▶Einde	Voorwas ▶Hoofdwas (50 °C) ▶Warm spoelen (55 °C) ▶Drogen ▶Einde
Waterverbruik (l) 17,5	11-15 10,5
Energieverbruik (kWh)	1,6 0,9-1,3		0,950(DW6*M6031** /DW6*M605*** /DW60M6070IB)0,936(DW6*M604***)
Programmaduur (min)	175 150 225

Wasprogramma Kort	Voorwas Breekbaar
Hoeveelheid voedselresten	Normaal	Weinig	Weinig
Programmavolgorde	Voorwas (50 °C) ▶Hoofdwas (60 °C) ▶Warmspoelen (60 °C) ▶Drogen ▶ Einde	Voorwas ▶ Einde	Voorwas ▶Hoofdwas (40 °C) ▶Spoelen ▶ Warmspoelen (60 °C) ▶Drogen ▶ Einde
Waterverbruik (l)	10	4	13
Energieverbruik (kWh)	1,15	0,02	0,9
Programmaduur (min) 60		15	130

Functions

Wasprogramma ** Snelwasprogramma
Hoeveelheid voedselresten	Weinig
Programmavolgorde	Hoofdwas (45 °C) ▶Warm spoelen(50 °C) ▶ Warmspoelen (55 °C) ▶Einde
Waterverbruik (l) 11
Energieverbruik (kWh) 0,75
Programmaduur (min) 30

** Snelwasprogramma : Alleen voor DW6*M6031**/DW6*M605***/DW60M6070IB-modellen Doorlopend gebruik van het snelwasprogramma voor een langere periode wordt niet aanbevolen. Dit kan de werking van de waterontharder schaden.

OPMERKING

Het stroomverbruik en de programmaduur hangen af van de watertemperatuur en/of de hoeveelheid vaat.

Nederlands22-

Onderhoud

Schoonmaken

Goed schoonhouden van de vaatwasser zorgt voor betere prestaties, minder onnodige reparaties en een langere levensduur.

Buitenkant

Als u op de vaatwasser hebt gemorst, kunt u dit het beste meteen schoonmaken. Gebruik een zachte, vochtige doek om vlekken en stof van het bedieningspaneel te vegen.

LET OP

• Gebruik geen benzeen, was, verdunner, bleekmiddel, alcohol of andere chemische stoffen. Deze materialen kunnen de buitenkant van de vaatwasser verkleuren en vlekken veroorzaken.
• Aan de binnenkant van de vaatwasser bevinden zich elektrische onderdelen. Sprenkel geen water rechtstreeks op de vaatwasser. Bescherm elektrische componenten tegen water.
• Gebruik voor roestvrijstalen deurpanelen een speciaal reinigingsmiddel voor roestvrijstalen huishoudelijke apparaten en een schone, zachte doek.

Binnenkant

Maak de binnenkant van de vaatwasser regelmatig schoon om vuil en voedselresten te verwijderen. Veeg de binnenkant van de vaatwasser en de binnenzijde van de deur schoon met een natte doek.

LET OP

• Verwijder nooit de afdichting aan de voorzijde (de lange rubberen afdichting rond de opening van de vaatwasser). De afdichting zorgt ervoor dat de binnenkant van de vaatwasser afgesloten blijft.
• Gebruik een vochtige doek om kalkaanslag of vetresten aan de binnenkant van de vaatwasser te verwijderen. U kunt ook wat vaatwasmiddel toevoegen aan de lege vaatwasser en een programma uitvoeren op de hoogste spoeltemperatuur.

Onderhoud

Sproeiarmen

Verwijder en reinig elke sproeiarm als de sproeiarmen verstopt zijn of om te voorkomen dat de sproeiarmen verstopt raken. Verwijder de sproeiarmen voorzichtig zodat ze niet breken.

Bovenste sproeiarm

1. Open de deur en trek het bovenste rek naar buiten om bij de bovenste sproeiarm te komen.
2. Draai de moer los en verwijder vervolgens de sproeiarm.
3. Ontstop en reinig de sproeiarm.
4. Plaats de sproeiarm terug en draai de moer handmatig vast.
5. Draai de sproeiarm handmatig rond om te controleren of deze correct is bevestigd.

Onderste sproeiarm

1. Open de deur en trek het onderste rek naar buiten. De laagste sproeiarm is onderin te zien.

2. Ontstop en reinig de sproeiarm.

3. Plaats de sproeiarm terug.

4. Draai de sproeiarm handmatig rond om te controleren of deze correct is bevestigd.

OPMERKING

Afhankelijk van het model kunnen de daadwerkelijke onderdelen afwijken van de afbeeldingen.

De binnenkant reinigen

We raden aan om elke maand de binnenkant te reinigen. U kunt het programma Automatische reiniging gebruiken (indien beschikbaar) of het programma Intensief zonder vaatwerk in de machine te zetten. Bij sommige modellen met een meldingsfunctie kan het ledlampje na 20-22 programma's gaan knipperen. Als uw kraanwater hard is, kunt u kalkaanslag in de vaatwasser voorkomen door citroenzuur aan het vaatwasmiddel toe te voegen wanneer u de vaatwasser gebruikt.

Nederlands24-

Filter

Wij raden aan om de filter maandelijks te reinigen.

1. Open de deur en verwijder eerst het onderste rek.

2. Draai de hendel van de filter linksom om de Groffilter te openen.

3. Verwijder het klepje van de Groffilter en vervolgens de onderliggende cilindervormige microfilter.

Onderhoud

1. Verwijder alle vuiligheden en onzuiverheden van de microfilter en de Groffilter.

2. Spoel ze af met stromend water en droog goed af.

3. Plaats de filter terug en vervolgens de Groffilter.

4. Draai de hendel rechtsom om het klepje van de filter te bevestigen.

OPMERKING

Afhankelijk van het model kunnen de daadwerkelijke onderdelen afwijken van de afbeeldingen.

LET OP

Zorg dat het de Groffilter correct is gesloten. Een los klepje kan ten koste gaan van de prestaties van de filter.

Nederlands26-

Problemen oplossen

Controlepunten

Controleer eerst de onderstaande tabel en probeer de suggesties uit als u problemen ondervindt met uw vaatwasser.

Na reparatie door een niet-geautoriseerde serviceprovider, zelfreparatie of niet-professionele reparatie van het product, is Samsung niet aansprakelijk voor enige schade aan het product, letsel of enig ander productveiligheidsprobleem veroorzaakt door een poging om het product te repareren. Schade aan het product die is veroorzaakt door een poging het product te repareren door iemand anders dan een door Samsung gecertificeerde serviceprovider, wordt niet gedekt door de garantie.

Symptoom Mogelijke oorzaak Actie
De vaatwasser start niet.	De deur is niet volledig gesloten.	• Controleer of de deur volledig is gesloten en vergrendeld.• Controleer of het bovenste rek goed is aangesloten op het sproeistuk.• Controleer of het bovenste rek correct is gemonteerd.
	Het netsnoer is niet correct aangesloten.	• Sluit het netsnoer aan.
	Er wordt geen water toegevoerd.	• Zorg dat de watertoevoerkraan is opengedraaid.
	Het bedieningspaneel is vergrendeld.	• Schakel de Bedieningsvergrendeling uit.
De vaatwasser heeft een vieze geur.	Er is water achtergebleven van een vorig programma.	• Voeg vaatwasmiddel aan de lege vaatwasser toe en voer het programma Snel uit. Dit is alleen op bepaalde modellen beschikbaar.
Er blijft water in de vaatwasser achter nadat een programma is voltooid.	De afvoerslang is geknikt of verstopt.	• Trek de slang recht en ontstop deze.

Problemen oplossen

Symptoom Mogelijke oorzaak Actie
Er blijven voedselresten achter op de vaat.	Er is een onjuist programma geselecteerd.	Selecteer op basis van de instructies in deze handleiding een programma dat geschikt is voor de mate van vervuiling van de vaat.
	De filters zijn verstopt of niet goed bevestigd.	Maak de filters schoon.Controleer of de filters goed zijn vastgemaakt.
	Er is te weinig vaatwasmiddel gebruikt.	Gebruik de correcte hoeveelheid vaatwasmiddel voor het vaatwerk.
	Lage waterdruk.	Controleer of de druk tussen 0,04 en 1,0 MPa bedraagt.
	De sproeikoppen zijn verstopt.	Reinigen en ontstop de sproeikoppen.
	Het vaatwerk is niet correct geplaatst of er is te veel vaatwerk geplaatst.	Deel de vaat zo in dat de sproeikoppen en/of de vaatwasmiddeldispenser niet geblokkeerd worden.
	Het water is te hard.	Controleer of het indicatielampje voor het bijvullen van zout brandt en voeg indien nodig vaatwaszout toe.
De vaat is niet goed gedroogd.	Er bevindt zich geen of onvoldoende spoelmiddel in het spoelmiddelreservoir.	Voeg spoelmiddel toe.Controleer de spoelmiddelinstellingen.
	Er is te veel vaatwerk geplaatst.	Te veel vaatwerk kan ten koste gaan van het drogen. Plaats de vaat zoals wordt aanbevolen.
	Bij het leeghalen van de vaatwasser is water uit glazen en kopjes over het andere vaatwerk gelopen.	Maak eerst het onderste rek leeg en daarna het bovenste rek. Zo voorkomt u dat water uit het bovenste rek op de vaat in het onderste rek druppelt.
	Er zijn meerdere vaatwastabletten gebruikt zonder dat de optie Reinigen is geselecteerd.	Selecteer de optie Reinigen of gebruik spoelmiddel.

Nederlands28-

Symptoom Mogelijke oorzaak Actie
De vaatwasser maakt te veel lawaai.	De vaatwasser laat een geluid horen als het klepje van de dispenser wordt geopend en tijdens het afpompen.	• Dit is normaal.
	De vaatwasser staat niet waterpas.	• Zorg ervoor dat de vaatwasser waterpas staat.
	De sproeiarm raakt de vaat, waardoor een bonkend geluid klinkt.	• Deel de vaat opnieuw in.
Er blijft een geel of bruin laagje op het vaatwerk achter.	Koffie- en theevlekken.	• Gebruik een programma met een hogere temperatuur.
De indicatielampjes branden niet.	Het netsnoer is niet correct aangesloten.	• Sluit het netsnoer aan.
De sproeiarmen draaien niet soepel.	De sproeiarmen zitten verstopt met voedselresten.	• Reinig de sproeiarmen.
Er blijft een wit laagje op de vaat achter.	Het water is te hard.	• Controleer het indicatielampje voor het bijvullen van zout en controleer of u de juiste onthardingsinstellingen gebruikt voor de waterhardheid in uw regio.• Controleer of het deksel van het zoutreservoir goed is dichtgedraaid.
Er zitten luchtbellen en krassen op het bedieningspaneel.	Er zit lucht onder de beschermlaag, wat EPS-plekken achterlaat.	• Verwijder de beschermlaag van het bedieningspaneel.

Problemen oplossen

Informatiecodes

Als de vaatwasser niet correct werkt, wordt er mogelijk een informatiecode op het display weergegeven. Controleer de onderstaande tabel en probeer de suggesties uit.

Code Actie
LC	LekkagecontroleDraai de watertoevoerkraan dicht. Schakel de aardlekschakelaar van de vaatwasser uit. Neem vervolgens contact op met een monteur om dit te repareren. Neem contact op met een lokaal Samsung-servicecentrum als het probleem zich blijft voordoen.
4C	Probleem met de watertoevoerControleer of de watertoevoerkraan is dichtgedraaid, de watertoevoer is onderbroken of de watertoevoerkraan of -slang bevoren is of verstopt zit met vreemde deeltjes. Neem contact op met een lokaal Samsung-servicecentrum als het probleem zich blijft voordoen.
AC	PCB communicatiecontroleAbnormale communicatie tussen de hoofd PCB en de sub PCB.Als het probleem zich blijft voordoen, neemt u contact op met een geautoriseerd Samsung-servicecentrum.
HC	Controle hoge temperatuur van verwarmingFunctionele controle. Voeg vaatwasmiddel aan de lege vaatwasser toe en voer een programma uit. Schakel de aardlekschakelaar van de vaatwasser uit als het probleem zich blijft voordoen. Neem vervolgens contact op met een Samsung-servicecentrum.
tC	Thermistor controleTemperatuursensor kapot (kortgesloten of open circuit). Als het probleem zich blijft voordoen, neemt u contact op met een geautoriseerd Samsung-servicecentrum.
EC	Waspomp controleAbnormale werking met waspomp. Neem contact op met een lokaal Samsung-servicecentrum als het probleem zich blijft voordoen.
PC	Controle distributiemotorAbnormale werking met distributiemotorsysteem, of hoofd PCB. Neem contact op met een lokaal Samsung-servicecentrum als het probleem zich blijft voordoen.
bc2	Controle van de toetsenKnop gedurende 30 seconden ingedrukt.Controleer of er water of vreemde stoffen op het knoponderdeel aanwezig zijn.Neem contact op met een lokaal Samsung-servicecentrum als het probleem zich blijft voordoen.

Nederlands30-

Neem contact op met een lokaal Samsung-servicecentrum als een informatiecode op het scherm blijft verschijnen.

Reserveonderdelen* voor eindgebruikers zijn minimaal 10 jaar beschikbaar**.

* Van toepassing op : deurscharnieren en -afdichtingen, andere afdichtingen, sproeiarmen, afvoerfilters, binnenrekken en plastic accessoires zoals manden en deksels.
** Dit betekent een minimumperiode van 10 jaar nadat Samsung de laatste eenheid van het model op de markt heeft gebracht.

SAMSUNG

VRAGEN OF OPMERKINGEN?

LAND BEL ONS OF BEZOEK ONS ONLINE OP
UK 0333 000 0333 www.samsung.com/uk/support
IRELAND (EIRE) 0818 717100 www.samsung.com/ie/support
FRANCE 01 48 63 00 00 www.samsung.com/fr/support
NETHERLANDS 088 90 90 100 www.samsung.com/nl/support
GERMANY 06196 77 555 77 www.samsung.com/de/support
SWEDEN 0771 726 786 www.samsung.com/se/support
NORWAY 21629099 www.samsung.com/no/support
FINLAND	030-6227 515	www.samsung.com/fi/support
DENMARK	707 019 70	www.samsung.com/dk/support
ITALIA	800-SAMSUNG (800.7267864)	www.samsung.com/it/support
SPAIN 91 175 00 15 www.samsung.com/es/support
PORTUGAL	808 207 267	www.samsung.com/pt/support
POLAND	[IM]801-172-678* lub [phone]*Specjalistyczna infolinia do obsługi zapytańdotyczących telefonów komórkowych:801-672-678*(opłata według taryfy operatora)[CE]801-172-678* lub [phone]*(opłata według taryfy operatora)	http://www.samsung.com/pl/support/
HUNGARY	0680SAMSUNG (0680-726-7864)	www.samsung.com/hu/support
CROATIA	072 726 786	www.samsung.com/hr/support
ALBANIA	045 620 202	www.samsung.com/al/support
North Macedonia	023 207 777	www.samsung.com/mk/support
SLOVENIA	080 697 267 (brezplaćna številka)	www.samsung.com/si/support
BOSNIA	055 233 999	www.samsung.com/ba/support
ESTONIA 800-7267 www.samsung.com/ec/support
LITHUANIA	8-800-77777	www.samsung.com/lt/support
LATVIA 8000-7267 www.samsung.com/lv/support

Spülmaschine

Ökodesign-Leitfaden
