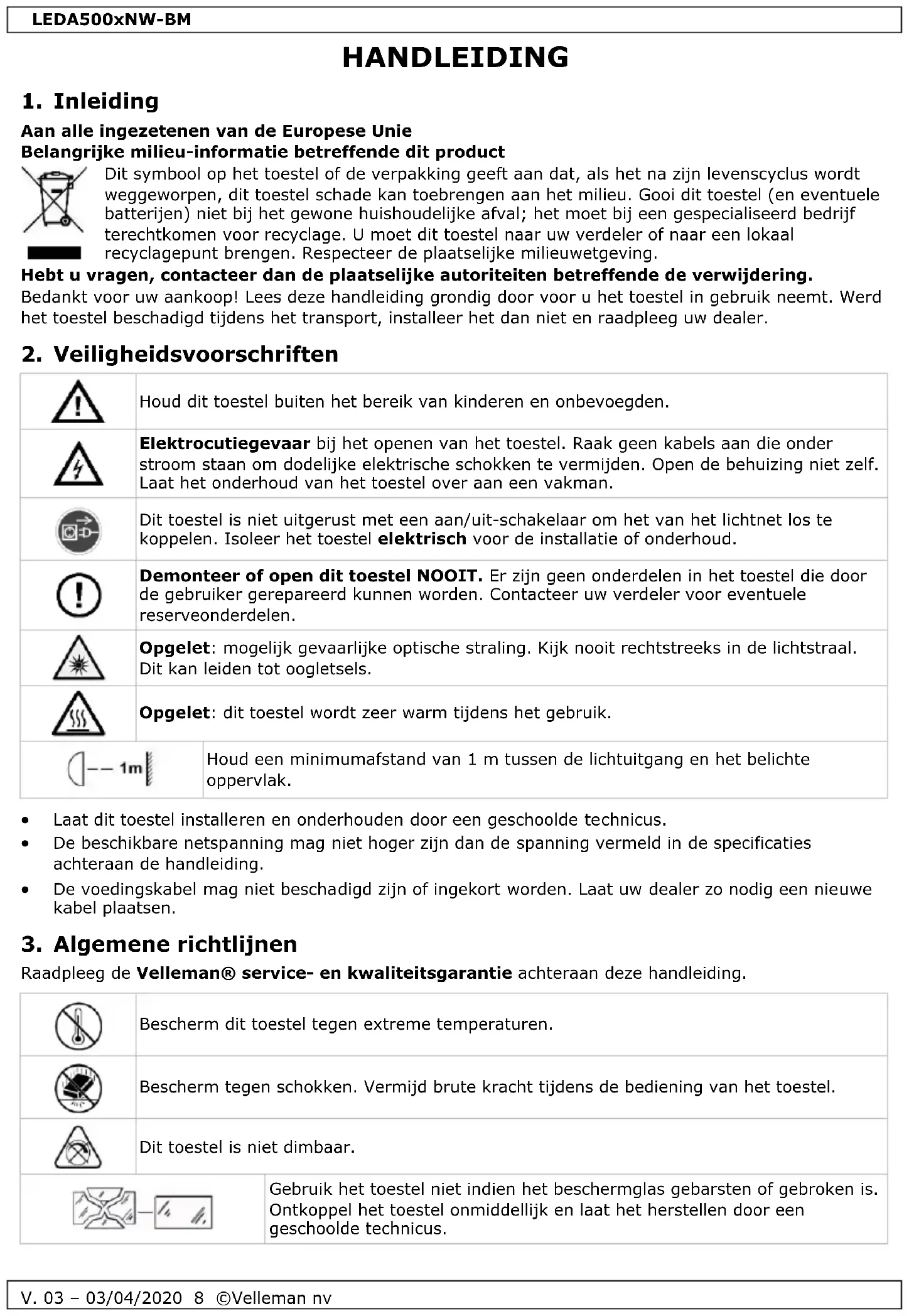

GEBRUIKSAANWIJZING LEDA5003NWBM Perel

Aan alle ingezetenen van de Europese Unie

Belangrijke milieu-informatie betreffende dit product

Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn levenscyclus wordt weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele batterijen) niet bij het gewone huishoudelijke afval; het moet bij een gespecialiseerd bedrijf terechtkomen voor recyclage. U moet dit toestel naar uw verdeler of naar een lokaal recyclagepunt brengen. Respecteer de plaatselijke milieuwetgeving.

Hebt u vragen, contacteer dan de plaatselijke autoriteiten betreffende de verwijdering.

Bedankt voor uw aankoop! Lees deze handleiding grondig door voor u het toestel in gebruik neemt. Werd het toestel beschadigd tijdens het transport, installeer het dan niet en raadpleeg uw dealer.

2. Veiligheidsvoorschriften

Houd dit toestel buiten het bereik van kinderen en onbevoegden.

Elektrocutiegevaar bij het openen van het toestel. Raak geen kabels aan die onder stroom staan om dodelijke elektrische schokken te vermijden. Open de behuizing niet zelf. Laat het onderhoud van het toestel over aan een vakman.

Dit toestel is niet uitgerust met een aan/uit-schakelaar om het van het lichtnet los te koppelen. Isoleer het toestel elektrisch voor de installatie of onderhoud.

Demonteer of open dit toestel NOOIT. Er zijn geen onderdelen in het toestel die door de gebruiker gerepareerd kunnen worden. Contacteer uw verdeler voor eventuele reserveonderdelen.

Opgelet: mogelijk gevaarlijke optische straling. Kijk nooit rechtstreeks in de lichtstraal. Dit kan leiden tot oogletsels.

Opgelet: dit toestel wordt zeer warm tijdens het gebruik.

Houd een minimumafstand van 1 m tussen de lichtuitgang en het belichte oppervlak.

• Laat dit toestel installeren en onderhouden door een geschoolde technicus.
• De beschikbare netspanning mag niet hoger zijn dan de spanning vermeld in de specificaties achteraan de handleiding.
• De voedingskabel mag niet beschadigd zijn of ingekort worden. Laat uw dealer zo nodig een nieuwe kabel plaatsen.

3. Algemene richtlijnen

Raadpleeg de Velleman® service- en kwaliteitsgarantie achteraan deze handleiding.

Bescherm dit toestel tegen extreme temperaturen.

Bescherm tegen schokken. Vermijd brute kracht tijdens de bediening van het toestel.

Dit toestel is niet dimbaar.

Gebruik het toestel niet indien het beschermglas gebarsten of gebroken is. Ontkoppel het toestel onmiddellijk en laat het herstellen door een geschoolde technicus.

LEDA500xNW-BM

• Leer eerst de functies van het toestel kennen voor u het gaat gebruiken.
• Om veiligheidsredenen mag u geen wijzigingen aanbrengen aan het toestel. Schade door wijzigingen die de gebruiker heeft aangebracht aan het toestel valt niet onder de garantie.
• Gebruik het toestel enkel waarvoor het gemaakt is. Andere toepassingen kunnen leiden tot kortsluitingen, brandwonden, elektrische schokken, enz. De garantie vervalt automatisch bij ongeoorloofd gebruik.
• De garantie geldt niet voor schade door het negeren van bepaalde richtlijnen in deze handleiding en uw dealer zal de verantwoordelijkheid afwijzen voor defecten of problemen die hier rechtstreeks verband mee houden.
• Gebruik de oorspronkelijke verpakking tijdens het transport.
• Bewaar deze handleiding voor verdere raadpleging.

4. Eigenschappen

• schijnwerper voor residentieel of commercieel gebruik
• klein
  • verstelbare beugel
• geintegreerde microgolfsensor

o instellingen: gevoeligheid (4 niveaus)
o de vertragingstijd instellen (12 voorinstellingen)
o de modus veranderen (dag, nacht, fotocel, continu, knipperen & SOS-modus)

- geschikt voor gebruik buitenshuis: IP65

5. Montage

5.1 Richtlijnen

• De constructie waaraan het toestel wordt bevestigd, moet gedurende 1 uur 4 x het gewicht van dit toestel kunnen dragen zonder te vervormen.
• Sta nooit recht onder het toestel wanneer u het monteert, verwijdert of herstelt. Laat het toestel controleren door een geschoolde technicus voor u het in gebruik neemt en laat het 1 x per jaar volledig nakijken.
• Vermijd brute kracht tijdens de bediening. u moet de maximumbelasting van de draagconstructie kunnen berekenen, weten welk constructiemateriaal u kunt gebruiken, ... Laat het materiaal en het toestel regelmatig nakijken. Monteer het toestel niet zelf indien u er geen ervaring mee heeft. Een slechte montage kan letsels veroorzaken.
• Dit toestel is niet dimbaar.

5.2 Afstanden

• Laat minstens 20 cm vrij aan de bovenkant en 30 cm aan weerszijden.
• Houd een minimumafstand van 1 m tussen de lichtuitgang en het belichte oppervlak.

5.3 Een geschikte montageplaats kiezen

• U kunt het detectiebereik naar eigen wens instellen: draai het toestel naar links, rechts, boven of onder. De detector is gevoeliger voor voorwerpen die het detectiebereik doorkruisen dan voor voorwerpen die recht op de detector afgaan. Dit is een zeer belangrijk element bij de keuze van de montageplaats.
• Installeer het toestel nooit ondersteboven, om de waterdichtheid te garanderen.
• Bevestig het toestel aan een stabiele buitenmuur vervaardigd uit niet-brandbaar materiaal op ongeveer 0.5-3.0 m hoogte, in een hoek van max. 60° en onder een afdak of dakrand waar het beschut is tegen wind, regen en direct zonlicht.
• Plaats geen voorwerpen voor het detectievenster en verwijder alle bewegende voorwerpen uit het detectiebereik.
  • Installeer het toestel niet in de buurt van airco, radiatoren, enz.

LEDA500xNW-BM

5.4 Het toestel monteren

1. Dit toestel is niet uitgerust met een aan/uit-schakelaar om het van het lichtnet los te koppelen. Isoleer het toestel elektrisch voor de installatie of onderhoud.
2. Gebruik de montagebeugel om de plaats van de montagegaten te bepalen.
3. Boor de gaten en bevestig de beugel met schroeven en muurpluggen.
4. Schuif de voedingskabel door de rubberpakking en sluit aan op de lusterklem. Zorg ervoor dat de kabel niet te strak vast zit; laat voldoende speling;

E N L

N = neutraal, blauw

Waarschuwing: Als de voedingskabel beschadigd is, moet deze door de fabrikant, een vakman, of een andere bevoegde persoon vervangen worden.

1. Om de lamp in de gewenste stand te richten: draai de scharnieren los met een schroevendraaier.
2. Draai het toestel in de gewenste positie en zet de scharnieren vast.

6. Afstandsbediening

Raadpleeg de afbeeldingen op pagina 2 van deze handleiding.

De afstandsbediening is ingedeeld in drie controlezones: de zone voor gevoeligheid [1], de zone voor tijd [2] en de zone voor modus [3].

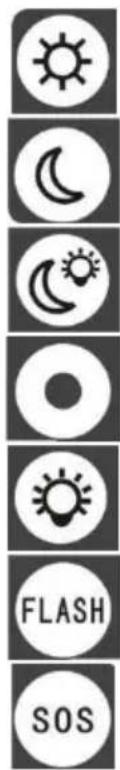

Modus

Kies, eerst de modus.

Dagmodus. De detector werkt zowel overdag als 's nachts.

Nachtmodus. De detector werkt enkel bij een lichtsterkte van < 50 lux.

Fotocelmodus. Het toestel schakelt automatisch in wanneer de lichtsterkte lager is dan 50 lux.

NVT

Handmatige modus. Het toestel is continu ingeschakeld.

Knippermodus.

SOS-modus.

Tijdsinstelling

Stel daarna de tijd in.

1. Druk de dag- of nachtmodusknop in om de sensor in te schakelen.

2. Druk de overeenstemmende tijdknop in om de gewenste tijdsinstelling in te stellen. De schijnwerper flitst een keer om de instelling te bevestigen. Bij beweging zal de schijnwerper gedurende de ingestelde tijd ingeschakeld blijven.

Gevoeligheid

Stel nu de gevoeligheid in.

Responsgevoeligheid van de afstandsbediening.

100 %: 7-8 m; 75 %: 5-6 m; 50 %: 3-4 m; 25 %: 1-2 m.

1. Druk de dag- of nachtmodusknop in om de sensor in te schakelen.

2. Druk de overeenstemmende gevoeligheidsknop in om de gewenste gevoeligheid in te stellen. De schijnwerper flitst een keer om de instelling te bevestigen.

7. Reiniging en onderhoud

• Dit toestel is niet uitgerust met een aan/uit-schakelaar om het van het lichtnet los te koppelen. Isoleer het toestel elektrisch voor de installatie of onderhoud.
• Alle gebruikte schroeven moeten goed zijn aangespannen en mogen geen sporen van roest vertonen.
• De behuizing, de zichtbare delen, de montagebeugels en de montageplaats (bv. het plafond of het gebinte) mogen niet vervormd zijn of aangepast worden (geen extra gaten in montagebeugels, aansluitingen niet verplaatsen, enz.).
• De voedingskabels mogen niet beschadigd zijn. Laat het toestel onderhouden door een geschoolde technicus.
• Indien het beschermglas beschadigd is, ontkoppel het toestel onmiddellijk. Laat het onmiddellijk herstellen door een geschoolde technicus. Gebruik het toestel niet indien het beschermglas gebarsten of gebroken is.
• Reinig het toestel regelmatig met een vochtige, niet pluizende doek. Gebruik geen alcohol of solventen.
• De gebruiker mag geen onderdelen vervangen.

• Bestel eventuele reserveonderdelen bij uw dealer.

• Technische specificaties

		LEDA5001NW-BM	LEDA5002NW-BM
kleur van de behuizing		zwart
elektrische gegevens
	vermogen (ledmodule)	10 W COB	20 W COB
	nominaal vermogen	10 W	20 W
	nominale spanning (driver)	220-240 VAC
	vermogensfactor	0.57	0.8
	energieverbruik	10 kWh/1000 u	20 kWh/1000 u
technische gegevens
	kleur	neutraalwit
	kleurtemperatuur	4000 K
	stralingshoek	120°
	lichtstroom	750 lm	1600 lm

LEDA500xNW-BM

kleurweergave-index	>75
starttijd	<0.5 s
opwarmtijd (60 %)	<1 s
levensduur
nominale levensduur	30 000 u
aantal schakelcycli	15 000
afmetingen (B x H x D)	130 x 90 x 35 mm	180 x 126 x 36 mm
gewicht	560 g	750 g
kabellengte	±50 cm

		LEDA5003NW-BM	LEDA5005NW-BM
kleur van de behuizing		zwart
elektrische gegevens
	vermogen (led-module)	30 W COB	50 W COB
	nominaal vermogen	30 W	50 W
	nominale spanning (driver)	220-240 VAC
	vermogensfactor	0.9	0.95
	energieverbruik	30 kWh/1000 u
technische gegevens
	kleur	neutraalwit
	kleurtemperatuur	4000 K
	stralingshoek	120°
	lichtstroom	2600 lm	3750 lm
	kleurweergave-index	>75
	starttijd	< 0.5 s
	opwarmtijd (60 %)	< 1 s
levensduur
	nominale levensduur	30 000 u
	aantal schakelcycli	15 000
afmetingen (B x H x D)		210 x 147 x 37 mm	260 x 182 x 51 mm
gewicht		1050 g	1530 g
kabellengte		± 50 cm

RED Verklaring van overeenstemming
Hierbij verklaar ik, Velleman NV, dat het type radioapparatuur LEDA5001NW-BM + LEDA5002NW-BM + LEDA5003NW-BM + LEDA5005NW-BM conform is met Richtlijn 2014/53/EU.
De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres: www.velleman.eu.

Gebruik dit toestel enkel met originele accessoires. Velleman nv is niet aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik van dit toestel. Voor meer informatie over dit product en de laatste versie van deze handleiding, zie www.velleman.eu. De informatie in deze handleiding kan te allen tijde worden gewijzigd zonder voorafgaande kennisgeving.
