GEBRUIKSAANWIJZING T 121 Hf Kärcher

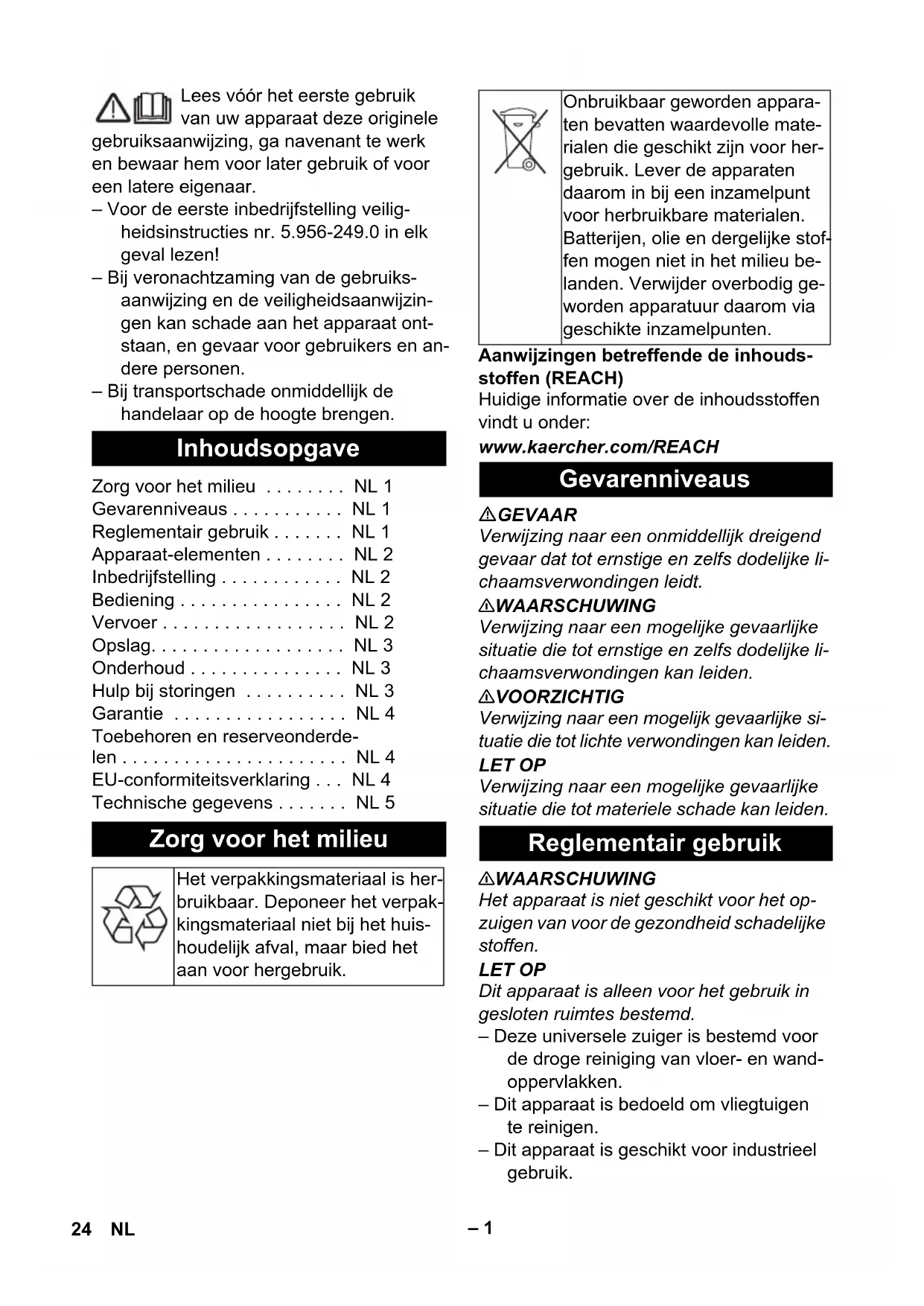

dB(A) 78 Potenza nominale assorbita W 900 Cavo di ali- mentazione SJT 2x16 AWG (105 °C) Codice com- ponente Lunghezza cavo 6.650-589.0 25 m 23IT– 1 Lees vóór het eerste gebruik van uw apparaat deze originele gebruiksaanwijzing, ga navenant te werk en bewaar hem voor later gebruik of voor een latere eigenaar. – Voor de eerste inbedrijfstelling veilig- heidsinstructies nr. 5.956-249.0 in elk geval lezen! – Bij veronachtzaming van de gebruiks- aanwijzing en de veiligheidsaanwijzin- gen kan schade aan het apparaat ont- staan, en gevaar voor gebruikers en an- dere personen. – Bij transportschade onmiddellijk de handelaar op de hoogte brengen. Aanwijzingen betreffende de inhouds- stoffen (REACH) Huidige informatie over de inhoudsstoffen vindt u onder: www.kaercher.com/REACH GEVAAR Verwijzing naar een onmiddellijk dreigend gevaar dat tot ernstige en zelfs dodelijke li- chaamsverwondingen leidt. 몇 WAARSCHUWING Verwijzing naar een mogelijke gevaarlijke situatie die tot ernstige en zelfs dodelijke li- chaamsverwondingen kan leiden. 몇 VOORZICHTIG Verwijzing naar een mogelijk gevaarlijke si- tuatie die tot lichte verwondingen kan leiden. LET OP Verwijzing naar een mogelijke gevaarlijke situatie die tot materiele schade kan leiden. 몇 WAARSCHUWING Het apparaat is niet geschikt voor het op- zuigen van voor de gezondheid schadelijke stoffen. LET OP Dit apparaat is alleen voor het gebruik in gesloten ruimtes bestemd. – Deze universele zuiger is bestemd voor de droge reiniging van vloer- en wand- oppervlakken. – Dit apparaat is bedoeld om vliegtuigen te reinigen. – Dit apparaat is geschikt voor industrieel gebruik. Inhoudsopgave Zorg voor het milieu . . . . . . . . NL 1 Gevarenniveaus . . . . . . . . . . . NL 1 Reglementair gebruik . . . . . . . NL 1 Apparaat-elementen . . . . . . . . NL 2 Inbedrijfstelling . . . . . . . . . . . . NL 2 Bediening . . . . . . . . . . . . . . . . NL 2 Vervoer . . . . . . . . . . . . . . . . . . NL 2 Opslag. . . . . . . . . . . . . . . . . . . NL 3 Onderhoud . . . . . . . . . . . . . . . NL 3 Hulp bij storingen . . . . . . . . . . NL 3 Garantie . . . . . . . . . . . . . . . . . NL 4 Toebehoren en reserveonderde- len . . . . . . . . . . . . . . . . . . . . . . NL 4 EU-conformiteitsverklaring . . . NL 4 Technische gegevens . . . . . . . NL 5 Zorg voor het milieu Het verpakkingsmateriaal is her- bruikbaar. Deponeer het verpak- kingsmateriaal niet bij het huis- houdelijk afval, maar bied het aan voor hergebruik. Onbruikbaar geworden appara- ten bevatten waardevolle mate- rialen die geschikt zijn voor her- gebruik. Lever de apparaten daarom in bij een inzamelpunt voor herbruikbare materialen. Batterijen, olie en dergelijke stof- fen mogen niet in het milieu be- landen. Verwijder overbodig ge- worden apparatuur daarom via geschikte inzamelpunten. Gevarenniveaus Reglementair gebruik 24 NL– 2 1 Filterzak van vlies 2 Luchtinlaatleidingen 3 Zuigslang 4Typeplaatje 5 Kabelhaak 6 Handgreep 7 Netkabel 8 Zuigkop 9 Vergrendeling van de zuigkop 10 Zwenkwiel 11 Vuilreservoir 12 Hoofdschakelaar 13 Omschakelaar harde oppervlakken/ vaste vloerbekleding 14 Vloersproeier 15 Zuigbuis 16 Netsnoerfixering 17 Opname voor vloerspuitkop 18 Vergrendeling van de afdekking 19 Afdekking 20 Zuigkrachtregelaar (traploos) 21 Elleboog 22 Filterhuis 23 Afzuigfilter 24 Hoofdfilterkorf 25 Filter voor bescherming van de motor 26 Rooster van het motorbeschermingsfil- ter – Bedieningselementen voor het reini- gingsproces zijn geel. – Bedieningselementen voor het onder- houd en de service zijn lichtgrijs. Controleren, of hoofdfilterkorf in het ap- paraat aangebracht is. 1 Gebruik met filterzak van vlies of filter- zak van papier (extra accessoire) 2 Gebruik zonder filterzak Zuigkop ontgrendelen en wegnemen. Hoofdfilterkorf eraf nemen. Vliesfilterzak of papieren filterzak (extra toebehoren) aanbrengen. Hoofdfilterkorf erin zetten. Zuigkop eropzetten en vergrendelen. Steek de netstekker in de contactdoos. Schakel het apparaat aan de hoofd- schakelaar in. Omschakelaar van de vloersproeier op harde oppervlakken of vaste vloerbe- kleding zetten. Zuigkracht met de zuigkrachtregelaar regelen (traploos). Reiniging uitvoeren. Schakel het apparaat aan de hoofd- schakelaar uit. Netstekker uittrekken. Reservoir leegmaken. Apparaat aan de binnen- en buitenkant reinigen door afzuigen en afvegen met een vochtige doek. 몇 VOORZICHTIG Gevaar voor letsels en beschadigingen! Houd bij het transport rekening met het ge- wicht van het apparaat. Bij het transport in voertuigen moet het apparaat conform de geldige richtlijnen beveiligd worden tegen verschuiven en kantelen. Apparaat-elementen Kleurmarkering Inbedrijfstelling Bedrijfsmodi Montage van de filterzak Bediening Apparaat inschakelen Reinigingswerking Apparaat uitschakelen Na elk bedrijf Vervoer 25NL– 3 몇 VOORZICHTIG Gevaar voor letsel en beschadiging! Het gewicht van het apparaat bij opbergen in acht nemen. Het apparaat mag alleen binnen worden opgeborgen. GEVAAR Bij alle werkzaamheden aan het apparaat, het apparaat uitschakelen en de netstekker uittrekken. Hoofdfiltermand (wasbaar) indien nodig onder stromend water reinigen. LET OP Gevaar voor beschadiging! Hoofdfilterkorf nooit nat erin zetten. Afzuigfilter: 1x per jaar vervangen Afdekking ontgrendelen en afnemen. Filterbehuizing eruit nemen. Afzuigfilter uit het filterhuis nemen. Nieuwe afzuigfilter in filterhuis plaatsen. Filterbehuizing erin zetten. Afdekking aanbrengen en vergrendelen. Zuigkop ontgrendelen en wegnemen. Rooster van motorbeschermingsfilter naar beneden drukken, draaien en eruit nemen. Motorbeschermingsfilter eraf nemen. Nieuw motorbeschermingsfilter plaatsen. Rooster van motorbeschermingsfilter erin zetten en vastklikken. Zuigkop eropzetten en vergrendelen. GEVAAR Bij alle werkzaamheden aan het apparaat, het apparaat uitschakelen en de netstekker uittrekken. – Motor-thermoprotector heeft gerea- geerd. Filterzak van vlies of filterzak van papier (extra accessoire) vervangen. Motorbeschermingsfilter vervangen. Afzuigfilter vervangen. Alle delen op verstopping controleren. Weer inschakelen na afkoeling van de mo- torturbine na ca. 15--20 minuten. Stekker en zekering van de stroom- voorziening controleren. Stroomkabel en stekker van het appa- raat controleren. Apparaat inschakelen. Verstoppingen uit zuigkop, zuigbuis of zuigslang verwijderen. Filterzak van vlies of filterzak van papier (extra accessoire) vervangen. Hoofdfiltermand onder stromend water reinigen. Zuigkop juist erop zetten/vergrendelen. Kapotte zuigslang vervangen. Motorbeschermingsfilter vervangen. Filterzak van vlies of filterzak van papier (extra accessoire) vervangen. Filterzak van vlies of filterzak van papier (extra accessoire) controleren. Zuigkop juist erop zetten/vergrendelen. Onbeschadigde hoofdfilterkorf erin zet- ten.

Motorbeschermingsfilter juist aanbren- gen. Indien de storing niet kan worden opge- lost, moet het toestel door de klanten- dienst gecontroleerd worden. Opslag Onderhoud Hoofdfilterkorf reinigen Afzuigfilter vervangen Filter om de motor te beschermen vervangen Hulp bij storingen Apparaat schakelt uit tijdens het werken Zuigturbine start niet Zuigkracht wordt minder Er ontsnapt stof bij het zuigen Klantenservice 26 NL– 4 In ieder land zijn de door ons bevoegde verkoopkantoor uitgegeven garantiebepa- lingen van toepassing. Eventuele storingen aan het apparaat verhelpen wij zonder kos- ten binnen de garantietermijn, mits een ma- teriaal of fabrieksfout de oorzaak van deze storing is. Neem bij klachten binnen de ga- rantietermijn contact op met uw leverancier of de dichtstbijzijnde klantenservicewerk- plaats en neem uw aankoopbewijs mee. Gebruik alleen origineel toebehoren en ori- ginele reserveonderdelen. Deze garande- ren dat het apparaat veilig en zonder storin- gen functioneert. Informatie over het toebehoren en de re- serveonderdelen vindt u op www.kaercher.com. Hierbij verklaren wij dat de hierna vermelde machine door haar ontwerp en bouwwijze en in de door ons in de handel gebrachte uitvoering voldoet aan de betreffende fun- damentele veiligheids- en gezondheidsei- sen, zoals vermeld in de desbetreffende EU-richtlijnen. Deze verklaring verliest haar geldigheid wanneer zonder overleg met ons veranderingen aan de machine worden aangebracht. 5.957-594 De ondergetekenden handelen in opdracht en met volmacht van de bedrijfsleiding. Gevolmachtigde voor de documentatie: S. Reiser Alfred Kärcher GmbH & Co. KG Alfred Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: [phone] Fax: [phone] Winnenden, 2017/01/01 Garantie Toebehoren en reserveonderdelen EU-conformiteitsverklaring Product: Stofzuiger voor droge be- standdelen Type: 1.355-xxx Van toepassing zijnde EU-richtlijnen 2006/42/EG (+2009/127/EG) 2014/30/EU 2011/65/EU 2009/125/EG Toegepaste geharmoniseerde normen EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 2015 EN 60335–1 EN 60335–2–69 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN 62233: 2008 EN 50581 EN 60312: 2013 Toegepaste landelijke normen

Toegepaste verordeningen 666/2013 Chief Executive Officer Head of Approbation 27NL– 5 Technische gegevens T 12/1 Hf Netspanning V 110 Frequentie Hz 1~ 400 Inhoud reservoir l 12 Luchthoeveelheid (max.) l/s 54 Onderdruk (max.) kPa (mbar) 22,7 (227) Beschermingsklasse II Zuigslangaansluiting (C-DN/C-ID) mm 32 Lengte x breedte x hoogte mm 410 x 315 x 340 Typisch bedrijfsgewicht kg 7,8 Omgevingstemperatuur (max.) °C +40 Bepaalde waarden conform EN 60335-2-69 Geluidsdrukniveau L

dB(A) 66 Onzekerheid K

dB(A) 1 Hand-arm vibratiewaarde m/s

<2,5 Onzekerheid K m/s

0,2 Ecodesign conform 666/2013 Energie-efficiëntieklasse -- C Indicatief jaarlijks energieverbruik kWh/a 36,0 Tapijtreinigingsklasse -- E Harde-vloerreinigingsklasse -- D Stofemissieklasse -- C Geluidsniveau L
