GEBRUIKSAANWIJZING CMS 603ICT BM TANNOY

1. Lees deze voorschriften.

2. Bewaar deze voorschriften.

5. Gebruik dit apparaat niet in de buurt van water.

6. Reinig het uitsluitend met een droge doek.

7. Let erop geen van de ventilatie-openingen

te bedekken. Plaats en installeer het volgens de voor- schriften van de fabrikant.

8. Het apparaat mag niet worden geplaatst in de buurt

van radiatoren, warmte-uitlaten, kachels of andere zaken (ook versterkers) die warmte afgeven.

9. Gebruik uitsluitend door de producent

gespeci- ceerd toebehoren c.q. onderdelen.

10. Gebruik het apparaat

uitsluitend in combinatie met de wagen, het statief, de driepoot, de beugel of tafel die door de producent is aangegeven, of die in combinatie met het apparaat wordt verkocht. Bij gebruik van een wagen dient men voorzichtig te zijn bij het verrijden van de combinatie wagen/apparaat en letsel door vallen te voorkomen.

11. Correcte afvoer van dit

product: dit symbool geeft aan dat u dit product op grond van de AEEA-richtlijn (2012/19/EU) en de nationale wetgeving van uw land niet met het gewone huishoudelijke afval mag weggooien. Dit product moet na aoop van de nuttige levensduur naar een ociële inzamelpost voor afgedankte elektrische en elektronische apparatuur (AEEA) worden gebracht, zodat het kan worden gerecycleerd. Vanwege de potentieel gevaarlijke stoen die in elektrische en elektronische apparatuur kunnen voorkomen, kan een onjuiste afvoer van afval van het onderhavige type een negatieve invloed op het milieu en de menselijke gezondheid hebben. Een juiste afvoer van dit product is echter niet alleen beter voor het milieu en de gezondheid, maar draagt tevens bij aan een doelmatiger gebruik van de natuurlijke hulpbronnen. Voor meer informatie over de plaatsen waar u uw afgedankte apparatuur kunt inleveren, kunt u contact opnemen met uw gemeente of de plaatselijke reinigingsdienst.

12. Installeer niet in een kleine ruimte, zoals een

boekenkast of iets dergelijks.

13. Plaats geen open vlammen, zoals brandende

kaarsen, op het apparaat. (SE) Viktiga säkerhetsanvisningar

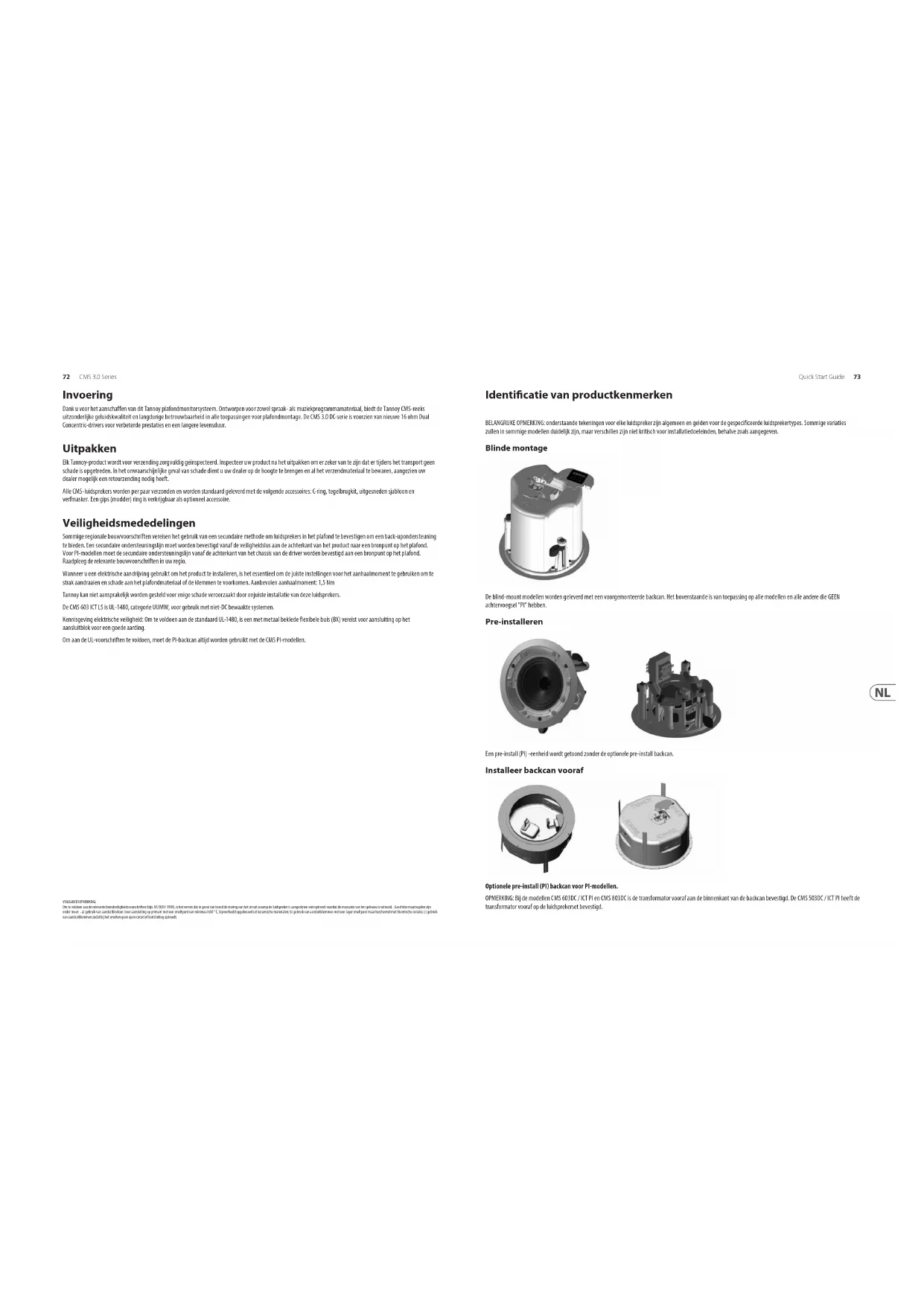

• Riattaccare il panno della griglia alla griglia su tutta l'area utilizzando un adesivo spray leggero per evitare risonanze udibili.72 CMS 3.0 Series Quick Start Guide 73 Identicatie van productkenmerken BELANGRIJKE OPMERKING: onderstaande tekeningen voor elke luidspreker zijn algemeen en gelden voor de gespecificeerde luidsprekertypes. Sommige variaties zullen in sommige modellen duidelijk zijn, maar verschillen zijn niet kritisch voor installatiedoeleinden, behalve zoals aangegeven. Blinde montage De blind-mount modellen worden geleverd met een voorgemonteerde backcan. Het bovenstaande is van toepassing op alle modellen en alle andere die GEEN achtervoegsel "PI" hebben. Pre-installeren Een pre-install (PI) -eenheid wordt getoond zonder de optionele pre-install backcan. Installeer backcan vooraf Optionele pre-install (PI) backcan voor PI-modellen. OPMERKING: Bij de modellen CMS 603DC / ICT PI en CMS 803DC is de transformator vooraf aan de binnenkant van de backcan bevestigd. De CMS 503DC / ICT PI heeft de transformator vooraf op de luidsprekerset bevestigd. Invoering Dank u voor het aanschaffen van dit Tannoy plafondmonitorsysteem. Ontworpen voor zowel spraak- als muziekprogrammamateriaal, biedt de Tannoy CMS-reeks uitzonderlijke geluidskwaliteit en langdurige betrouwbaarheid in alle toepassingen voor plafondmontage. De CMS 3.0 DC-serie is voorzien van nieuwe 16 ohm Dual Concentric-drivers voor verbeterde prestaties en een langere levensduur. Uitpakken Elk Tannoy-product wordt voor verzending zorgvuldig geïnspecteerd. Inspecteer uw product na het uitpakken om er zeker van te zijn dat er tijdens het transport geen schade is opgetreden. In het onwaarschijnlijke geval van schade dient u uw dealer op de hoogte te brengen en al het verzendmateriaal te bewaren, aangezien uw dealer mogelijk een retourzending nodig heeft. Alle CMS-luidsprekers worden per paar verzonden en worden standaard geleverd met de volgende accessoires: C-ring, tegelbrugkit, uitgesneden sjabloon en verfmasker. Een gips (modder) ring is verkrijgbaar als optioneel accessoire. Veiligheidsmededelingen Sommige regionale bouwvoorschriften vereisen het gebruik van een secundaire methode om luidsprekers in het plafond te bevestigen om een back-upondersteuning te bieden. Een secundaire ondersteuningslijn moet worden bevestigd vanaf de veiligheidslus aan de achterkant van het product naar een bronpunt op het plafond. Voor PI-modellen moet de secundaire ondersteuningslijn vanaf de achterkant van het chassis van de driver worden bevestigd aan een bronpunt op het plafond. Raadpleeg de relevante bouwvoorschriften in uw regio. Wanneer u een elektrische aandrijving gebruikt om het product te installeren, is het essentieel om de juiste instellingen voor het aanhaalmoment te gebruiken om te strak aandraaien en schade aan het plafondmateriaal of de klemmen te voorkomen. Aanbevolen aanhaalmoment: 1,5 Nm Tannoy kan niet aansprakelijk worden gesteld voor enige schade veroorzaakt door onjuiste installatie van deze luidsprekers. De CMS 603 ICT LS is UL-1480, categorie UUMW, voor gebruik met niet-DC bewaakte systemen. Kennisgeving elektrische veiligheid: Om te voldoen aan de standaard UL-1480, is een met metaal beklede flexibele buis (BX) vereist voor aansluiting op het aansluitblok voor een goede aarding. Om aan de UL-voorschriften te voldoen, moet de PI-backcan altijd worden gebruikt met de CMS PI-modellen. VEILIGHEIDSOPMERKING: Om te voldoen aan de relevante brandveiligheidsvoorschriften (bijv. BS 5839: 1998), is het vereist dat in geval van brand de storing van het circuit waarop de luidspreker is aangesloten niet optreedt voordat de evacuatie van het gebouw is voltooid. . Geschikte maatregelen zijn onder meer: - a) gebruik van aansluitblokken (voor aansluiting op primair) met een smeltpunt van minimaal 650 ° C, bijvoorbeeld opgebouwd uit keramische materialen; b) gebruik van aansluitklemmen met een lager smeltpunt maar beschermd met thermische isolatie; c) gebruik van aansluitklemmen zodat bij het smelten geen open circuit of kortsluiting optreedt.74 CMS 3.0 Series Quick Start Guide 75 Accessoires Standaard Accessoires Optionele Accesoires

Plaster (mud) ring Installatiehandleiding voor verlaagde plafonds

1. Verwijder de plafondtegel uit het frame en plaats deze op een vlakke ondergrond. Plaats het uitgesneden

sjabloon (zelfklevend) op de tegel. (Figuur 1)

2. Zaag het gat in de plafondtegel uit met een padzaag volgens de onderbroken lijn aangegeven op de sjabloon

3. Plaats de C-ring en tegelbrug bovenop het plafondpaneel, lijn de C-ring uit over het gat, en schroef de C-ring op

de tegelbrug met behulp van de meegeleverde bevestigingen. (Afb.3)

4. Ga naar het hoofdstuk 'Bedrading en installatie'.

5. Schuif de luidsprekerset door het gat. Draai de schroeven (aangeduid als "Screw Fix") rechtsom aan de voorkant

van de luidspreker om de montagevleugels te verlengen. Draai de schroeven vast totdat u ze stevig vasthoudt. (OPMERKING: schroeven hebben een PoziDriv-kop; het gebruik van een PoziDriv-driver wordt aanbevolen). Als u een power driver gebruikt, Tannoy adviseert een aanhaalmoment van 1,5 Nm. (Afb.4) NIET TE VAST AANDRAAIEN!

6. Bevestig de nylon beveiliging aan de haken op het voorste schot voordat u het rooster bevestigt door het aan de

luidsprekers te presenteren en de magneten het op zijn plaats te laten trekken (Fig.5). (Bij de CMS 403DCe / ICTe is het rooster al op het product gemonteerd.) OPMERKING OVER DE INSTALLATIE VAN CMS 403DCe / ICTe: Draai de luidspreker in de gewenste richting voordat u de schroeven vastdraait in stap 5. Wanneer de schroeven zijn vastgedraaid, wordt de luidspreker op zijn plaats vergrendeld. Plaats de voorlijst terug om de montageschroeven te verbergen. Fig.1 Fig.2 Fig.3 Fig.4 Fig.576 CMS 3.0 Series Quick Start Guide 77 Installatiehandleiding voor plafonds (gipsplaat)

1. Plaats de uitgesneden sjabloon (zelfklevend) op het plafond. (Figuur 1)

2. Zaag het gat in het plafond uit met een padzaag volgens de onderbroken lijn aangegeven op de sjabloon en schuif

de C-ring in het plafond en lijn deze uit met het uitgesneden gat. (Figuur 2)

3. Ga naar het hoofdstuk 'Bedrading en installatie' en keer terug naar punt 4 hieronder.

4. Schuif de luidsprekerset door het gat. Draai de schroeven (aangeduid als "Screw Fix") rechtsom aan de voorkant

van de luidspreker om de montagevleugels te verlengen. Draai de schroeven vast totdat u ze stevig vasthoudt. (OPMERKING: schroeven hebben een PoziDriv-kop; het gebruik van een PoziDriv-driver wordt aanbevolen). Als u een power driver gebruikt, Tannoy adviseert een aanhaalmoment van 1,5 Nm. (Afb.3) NIET TE VAST AANDRAAIEN!

5. Bevestig de nylon beveiliging aan de haken op het voorste schot voordat u het rooster bevestigt door het aan de

luidsprekers te presenteren en de magneten het op zijn plaats te laten trekken (Fig.4). (Bij de CMS 403DCe / ICTe is het rooster al op het product gemonteerd.) OPMERKING OVER DE INSTALLATIE VAN CMS 403DCe / ICTe: Draai de luidspreker in de gewenste richting voordat u de schroeven vastdraait in stap 4. Wanneer de schroeven zijn vastgedraaid, wordt de luidspreker op zijn plaats vergrendeld. Plaats de voorlijst terug om de montageschroeven te verbergen. Fig.1 Fig.2 Fig.3 Fig.4 Installatiehandleiding voor optionele gipsring Een optionele beugel van gips (modder) ring is verkrijgbaar bij Tannoy. Deze beugel is ontworpen om vooraf te worden geïnstalleerd in nieuw geconstrueerde, niet- verlaagde plafonds.

1. Spijker of schroef de gipsring op de draagbalken. (Figuur 1)

2. Leg de luidsprekerbedrading op de plaats waar de luidspreker zal worden gemonteerd en voltooi het

stukadoorswerk aan het plafond. (Figuur 2)

3. Ga naar het hoofdstuk 'Bedrading en installatie' en keer terug naar punt 4 hieronder.

4. Schuif de luidsprekerset door het gat. Draai de schroeven (aangeduid als "Screw Fix") rechtsom aan de voorkant

van de luidspreker om de montagevleugels te verlengen. Draai de schroeven vast totdat u ze stevig vasthoudt. (Opmerking: schroeven hebben een PoziDriv-kop; het gebruik van een PoziDriv-driver wordt aanbevolen). Als u een power driver gebruikt, Tannoy adviseert een aanhaalmoment van 1,5 Nm. (Afb.3) NIET TE VAST AANDRAAIEN!

5. Bevestig de nylon beveiliging aan de haken op het voorste schot voordat u het rooster bevestigt door het aan de

luidsprekers te presenteren en de magneten het op zijn plaats te laten trekken (Fig.4). (Bij de CMS 403DCe / ICTe is het rooster al op het product gemonteerd.) OPMERKING OVER DE INSTALLATIE VAN CMS 403DCe / ICTe: Draai de luidspreker in de gewenste richting voordat u de schroeven vastdraait in stap 4. Wanneer de schroeven zijn vastgedraaid, wordt de luidspreker op zijn plaats vergrendeld. Plaats de voorlijst terug om de montageschroeven te verbergen. Fig.1 Fig.2 Fig.3 Fig.478 CMS 3.0 Series Quick Start Guide 79 Installatiehandleiding voor optionele pre-installatie backcan (alleen PI-modellen) Een optionele pre-install backcan is beschikbaar voor alle pre-install (PI) -modellen. De backcan is ontworpen voor pre-installatie in nieuw geconstrueerde, niet- verlaagde plafonds. OPMERKING: Bij de modellen CMS 603DC / ICT en CMS 803DC is de transformator vooraf aan de binnenkant van de backcan bevestigd; Bij de CMS 503DC / ICT-modellen is de transformator vooraf op de luidsprekerset bevestigd.

1. Bevestig de backcan op een veilig bevestigingspunt. Dit kan op een aantal manieren worden gedaan:

METHODE 1: Bevestig de backcan op een veilig bevestigingspunt met behulp van geschikte bevestigingen met de 4 bevestigingsgaten op de PI backcan. (Figuur 1) METHODE 2: Zet de backcan vast op een veilig bevestigingspunt met behulp van geschikte bevestigingen met de exibele banden die aan de PI-backcan zijn bevestigd. (Figuur 2) METHODE 3: een. Bevestig de PI-backcan aan de optionele voormontagering (gipsring) met behulp van de bevestigingen die bij de voormontagering zijn geleverd. (Afb.3) b. Zet vervolgens de vleugels van de voormontagering vast op een veilig bevestigingspunt met behulp van geschikte bevestigingen. (Afb.4) Draai alsjeblieft om Fig.1 Fig.2 Fig.3 Fig.4 Installatiehandleiding voor optionele pre-installatie backcan (alleen PI-modellen)

2. Bevestig de buis aan de geïnstalleerde backcan. Dit kan op twee manieren:

METHODE 1: U kunt de klem aan de achterkant van de pre-install backcan gebruiken. Het product accepteert een knijpconnector met een schroefdraadmaat tot 22 mm: Om de kabelklem te verwijderen, draait u eenvoudig de ring met schroefdraad (onder de bedradingsafdekking) los die de kabelklem op zijn plaats houdt en vervangt u deze door een kabelklem. (Afb.5) METHODE 2: U kunt elk van de drie uitbreekpunten aan de zijkanten van de PI-backcan gebruiken (diameter 19 mm, 22 mm of 28 mm). (Afb.6)

3. Als er geen kabelbuis is gekozen als bedradingsmethode, voert u een goedgekeurde luidsprekerkabel

naar de geïnstalleerde bus. Eindig in de bovenaan gemonteerde kabelklem of met een goedgekeurde kabelconnector in een van de drie uitbreekpunten aan de zijkanten van de PI-backcan.

4. Snijd een gat op de juiste plaats in het plafond met een padzaag. Plaats de pre-install backcan over

het gat. (Afb.7) Conduit Conduit Squeeze Connector Fig.5 Fig.6 Fig.780 CMS 3.0 Series Quick Start Guide 81

5. Ga naar het hoofdstuk 'Bedrading en installatie' en keer terug naar punt 6 hieronder.

6. Schuif de luidsprekerset door het gat. Draai de schroeven (aangeduid als "Screw Fix") rechtsom aan de voorkant

van de luidspreker om de montagevleugels te verlengen. Draai de schroeven vast totdat u ze stevig vasthoudt. (OPMERKING: schroeven hebben een PoziDriv-kop; het gebruik van een PoziDriv-driver wordt aanbevolen). Als u een power driver gebruikt, Tannoy adviseert een aanhaalmoment van 1,5 Nm. (Afb.8) NIET TE VAST AANDRAAIEN!

7. Bevestig de nylon veiligheid aan de haken op het voorste schot voordat u het rooster bevestigt door het aan de

luidsprekers te presenteren en de magneten het op zijn plaats te laten trekken. (Afb.9) Fig.8 Fig.9 Bedrading en Installatie

1. Open het bedradingsdeksel (indien van toepassing) en zoek de eurostekker en -aansluiting aan de

achterkant van de luidspreker. (Figuur 1)

2. Gebruik voor aansluiting op een versterker pennen 1 en 2 (afbeelding 2):

• Pin 2 is negatief Voor aansluiting op extra luidsprekers in een gedistribueerde lijn, zijn pennen 3 en 4 parallel, waarbij:

3. Sluit het bedradingsdeksel en draai beide schroeven op de kabelklem vast (indien van toepassing).

4. Gebruik de draaischakelaar aan de voorkant van het apparaat om de modus met lage impedantie (LoZ) of

hoge impedantie (70 V of 100 V) te selecteren voor gedistribueerde toepassingen. DE LUIDSPREKER WORDT GELEVERD IN LAGE IMPEDANTIE-MODUS. SLUIT DE LUIDSPREKER NOOIT AAN OP EEN 70/100 VOLT VERSTERKER ALS DEZE IS INGESTELD VOOR EEN LAGE IMPEDANTIE. De modellen CMS 403DCe / ICTe en CMS 503DC / ICT (alle varianten) gebruiken een transformator van 30 W. In gedistribueerde lijntoepassingen kan de transformator worden afgetapt op 30 W, 15 W en 7,5 W, met een extra 3,75 W-aftakking voor 70 V lijnsystemen. (Afb.3) De modellen CMS 603DC / ICT en CMS 803DC (alle varianten) gebruiken een transformator van 60 W. In gedistribueerde lijntoepassingen kan de transformator worden afgetapt op 60 W, 30 W en 15 W, met een extra 7,5 W-aftakking voor 70 V-lijnsystemen. (Afb.4) Fig.1 Fig.2 Fig.3 Fig.482 CMS 3.0 Series Quick Start Guide 83 Schilderen Indien gewenst kunnen het rooster en het schotpaneel worden geverfd om bij het omringende decor te passen. Het schot schilderen:

• Dek de aandrijfeenheid zorgvuldig af met het meegeleverde verfmasker om ervoor te zorgen dat de verf niet in contact komt met de kegel en de rolrand.

• Breng meerdere dunne veragen aan - dit geeft een betere afwerking dan een te dikke laag. Het rooster schilderen:

• Verwijder voorzichtig het akoestisch transparante roosterdoek van de achterkant van het rooster.

• Verf het rooster en vervang het doek van het rooster - meerdere dunne veragen geven een betere afwerking dan een te dikke laag.

Music Tribe-apparatuur direct nadat u deze hebt gekocht door naar musictribe.com te gaan. Door uw aankoop te registreren via ons eenvoudige online formulier, kunnen wij uw reparatieclaims sneller en eciënter verwerken. Lees ook de voorwaarden van onze garantie, indien van toepassing.

2. Storing. Mocht uw door Music Tribe

geautoriseerde wederverkoper niet bij u in de buurt zijn gevestigd, dan kunt u contact opnemen met de door Music Tribe Authorized Fulller voor uw land vermeld onder “Support” op musictribe.com. Als uw land niet in de lijst staat, controleer dan of uw probleem kan worden opgelost door onze "Online Support", die u ook kunt vinden onder "Support" op musictribe.com. U kunt ook een online garantieclaim indienen op musictribe.com VOORDAT u het product retourneert.

3. Stroomaansluitingen. Voordat u het

apparaat op een stopcontact aansluit, moet u ervoor zorgen dat u de juiste netspanning voor uw specieke model gebruikt. Defecte zekeringen moeten zonder uitzondering worden vervangen door zekeringen van hetzelfde type en dezelfde waarde.
