GEBRUIKSAANWIJZING RP503SSF0 TCL

■Lees de bedieningsinstructies zorgvuldig door voordat u het apparaat inschakelt en

houd het goed bij.

■ De producten kunnen zonder voorafgaande kennisgeving worden gewijzigd.

TCL

The Creative Life

NL

Tweede-deurs Huishoudelijke Koelkast Bedieningsinstructies

RP318BXE0

RP318BSE0

NL

Inhoud

Bedankt voor de aankoop van de TCL koelkast. Wij spreken hierbij onze dank uit. Welkom bij de TCL koelkast. We zullen ons best doen om u een kwaliteitsservice te bieden.

Veiligheidsinstructies P2

Product introductie P5

Behandeling en plaatsing P6

Voorbereidingen voor gebruik P7

Verrichtingsnota's P8

Illustratie en werking van het displaypaneel P8

Opslag van voedingsmiddelen P10

Ijsmaken P10

Demontage en montagemethode van toebehoren P11

Onderhoud P11

Faalanalyse P14

Niet-falen P14

Technische parameter P15

Verpakkingslijst P15

Richtlijn veilig recyclen P16

Beschrijving van het type klimaat P16

1. Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale capaciteiten, of een gebrek aan ervaring en kennis, tenzij zij toezicht of instructies hebben gekregen over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid. Kinderen moeten onder toezicht staan om er zeker van te zijn dat zij niet met het apparaat spelen.
2. Indien de voedingskabel beschadigd is, moet deze worden vervangen door de fabrikant, zijn servicemedewerker of een andere persoon met dezelfde kwalificaties om gevaar te voorkomen.
3. Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en personen met verminderde fysieke, zintuiglijke of mentale capaciteiten of een gebrek aan ervaring en kennis, indien zij op een veilige manier toezicht hebben gekregen op of instructies hebben gekregen over het gebruik van het apparaat en de risico's ervan begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud door de gebruiker mag niet zonder toezicht door kinderen worden uitgevoerd.
4. WAARSCHUWING: Houd de ventilatieopeningen, in de behuizing van het apparaat of in de ingebouwde structuur, vrij van obstructies.
5. WAARSCHUWING: Gebruik geen andere mechanische apparaten of andere middelen om het ontdooiproces te versnellen dan die welke door de fabrikant worden aanbevolen.
6. WAARSCHUWING: Beschadig het koelmiddelcircuit niet.
7. WAARSCHUWING: Gebruik geen elektrische apparaten in de voedselopslagcompartimenten van het apparaat, tenzij deze van het door de fabrikant aanbevolen type zijn.
8. Sla geen explosieve stoffen zoals spuitbussen met een brandbaar drijfgas op in dit apparaat.
9. Dit apparaat is bedoeld voor gebruik in huishoudelijke en soortgelijke toepassingen zoals

- Staff keukenruimtes in winkels, van kantoren en andere werkomgevingen;

- Boerderijen en door klanten in hotels, motels en andere woonomgevingen;

- Bed- en ontbijt-achtige omgevingen;

-Catering en soortgelijke niet-kleinhandelstoepassingen.

1. Dit product bevat een lichtbron van energie-efficiëntieklasse F. Voor lichtbron ERP testen met (zonder) lichtkap.

Veiligheidsinstructies

1. Waarschuwing

Waarschuwing: Er is geen barrière toegestaan rond het apparaat of in de ingebedde constructie om de vrije ventilatie te garanderen.

Waarschuwing: Het is verboden om het ontdooiproces te versnellen met enige mechanische apparatuur of met een andere methode dan de door de fabrikant aanbevolen methode.

Waarschuwing: Beschadig nooit het koelcircuit.

Waarschuwing: Gebruik nooit elektrische apparaten in de voedingskamer van het apparaat, behalve het door de fabrikant aanbevolen type.

Waarschuwing: Plaats de vloeibare drank of het voedsel met glazen recipiënt nooit in de vrieskamer uit angst voor barsten.

Waarschuwing: Bij uitschakeling moet de koelkast 5 minuten later worden ingeschakeld uit angst voor beschadiging van de compressor.

Waarschuwing: Als er tijdens het gebruik een onder spanning staand onderdeel, een abnormaal geluid, een abnormale geur, een abnormale rook of een andere afwijking wordt geconstateerd, moet het apparaat onmiddellijk worden uitgeschakeld en moet tijdig contact worden opgenomen met de dienst na verkoop van het bedrijf.

Waarschuwing: Plaats nooit uw vinger of hand onder de koelkast, vooral niet onder de achterkant van de koelkast; anders kunt u gekwetst raken door de scherpe materie.

Waarschuwing: De kinderen mogen niet spelen of in de koelkast klimmen. De operatie door de kinderen moet onder toezicht staan van hun ouders uit angst voor gevaar.

Waarschuwing: Plaats nooit uw hand tussen de deuren om de deur te openen of te sluiten uit angst voor het vastlopen van uw vinger. De deurkruk moet worden gebruikt om de deur te openen of te sluiten.

Waarschuwing: Onder de klimaattypes N, ST en T, is de werkende omringende waaier van het apparaat 16°C\~43°C. Als het apparaat buiten het nominale klimaattype (omgevingstemperatuurbereik) werkt, is het mogelijk dat het apparaat de bevredigende binnentemperatuur niet behoudt.

Waarschuwing: Risico op brandgevaarlijke stoffen

Waarschuwing: Zorg er bij het plaatsen van het apparaat voor dat de voedingskabel niet bekneld of beschadigd raakt.

Waarschuwing: Plaats geen meervoudige draagbare stopcontacten of draagbare voedingen op de plaats waar het apparaat zich bevindt.

Kinderen van 3 tot 8 jaar mogen koelapparatuur in en uitladen.

Het langdurig openen van de deur kan leiden tot een aanzienlijke verhoging van de temperatuur in de compartimenten van het apparaat.

Reinig regelmatig oppervlakken die in contact kunnen komen met voedsel en toegankelijke afvoersystemen.

Reinig de watertanks als ze 48 uur lang niet zijn gebruikt; spoel het watersysteem door dat is aangesloten op een watertoevoer als er 5 dagen lang geen water is aangezogen.

Bewaar rauw vlees en vlees in geschikte containers in de koelkast, zodat het niet in contact komt met of druipt op andere voedingsmiddelen.

Twee-sterren diepvriesvakken zijn geschikt voor het bewaren van diepgevroen voedsel, het bewaren of maken van ijs en het maken van ijsblokjes.

Een-, twee- en driesterrencompartimenten zijn niet geschikt voor het invriezen van vers voedsel.

Als het koelapparaat voor langere tijd leeg wordt gelaten, schakel het dan uit, ontdooi het, maak het schoon, droog en laat de deur open om te voorkomen dat er schimmelvorming in het apparaat ontstaat.

2. Voorzichtig

Voorzichtig: De voeding van dit product moet uniform zijn met de voeding die op het typeplaatje staat vermeld, en er moet gebruik worden gemaakt van de standaard onafhankelijke 3-gatencontactdoos (boven 10 A, en betrouwbaar geaard). Eén stopcontact mag niet worden gedeeld door meer dan één toestel; anders kan er brand ontstaan door oververhitting.

Voorzichtig: Trek nooit aan de stroomdraad met de hand. Het is noodzakelijk om de stekker uit het stopcontact te halen en vast te houden om de stroomtoevoer te onderbreken. De voedingskabel of connector mag niet met de natte hand worden aangeraakt uit angst voor een elektrische schok.

Voorzichtig: De stroomdraad mag niet worden afgekneld door de koelkast of een zware belasting en de stroomdraad mag niet extreem worden gebogen. Het beschadigen of afschilferen van de stroomdraad kan leiden tot brand of een elektrische schok. Als de stroomkabel gebroken of doorgesneden is, neem dan onmiddellijk contact op met de dienst na verkoop.

Voorzichtig: Er mogen geen brandbare of explosieve stoffen of bijtende zuren of alkalische stoffen in de koelkast aanwezig zijn.

Veiligheidsinstructies

Voorzichtig: De koelkast mag niet worden gebruikt in de regen of onder de zon.

Voorzichtig: Het is verboden om de container met vloeistof op de koelkast te plaatsen, omdat het breken of omkeren van de container de elektrische isolatie van de koelkast kan aantasten en kan leiden tot elektrische schokken of brand.

Voorzichtig: De koelkast mag niet worden gedemonteerd of gewijzigd zonder toestemming. De reparatie van de koelkast moet door de specialist worden uitgevoerd.

Voorzichtig: In geval van lekkage van brandbaar gas, zoals koolgas, is het noodzakelijk om eerst de lekkende klep te sluiten en vervolgens het raam te openen voor ventilatie, en het is verboden om de stekker van de koelkast onmiddellijk uit te trekken uit angst voor brand of een explosie als gevolg van een elektrische vonk.

Voorzichtig: Koelapparaten - in het bijzonder een koel-vriescombinatie van het type I - werken mogelijk niet consequent (mogelijkheid van ontdooiing van de inhoud of te warme temperatuur in het diepvriesvak) wanneer ze voor langere tijd onder het koude uiteinde van het temperatuurbereik waarvoor het koelapparaat is ontworpen, worden geplaatst;

Voorzichtig: Het feit dat bruisende dranken niet moeten worden opgeslagen in vriescompartimenten of -kasten voor levensmiddelen of in lagetemperatuurcompartimenten of -kasten, en dat sommige producten, zoals waterijs, niet te koud moeten worden geconsumeerd.

Voorzichtig: De noodzaak om de door de levensmiddelenfabrikanten aanbevolen opslagtijd(en) voor elk soort voedsel niet te overschrijden.

Voorzichtig: De voorzorgsmaatregelen die nodig zijn om te voorkomen dat de temperatuur van de diepvriesproducten te hoog oploopt tijdens het ontdooien van het koelapparaat, zoals het verpakken van de diepvriesproducten in meerdere lagen krantenpapier.

Voorzichtig: Het feit dat een stijging van de temperatuur van het bevroren voedsel tijdens handmatig ontdooien, onderhoud of reiniging de houdbaarheid kan verkorten.

Voorzichtig: De zorg die vereist is met betrekking tot opgeslagen ingevroren voedsel in het geval dat het koelapparaat langdurig buiten werking is (onderbreking van de stroomtoevoer of een storing van het koelsysteem).

Voorzichtig: De te ondernomen actie als het koelapparaat wordt uitgeschakeld en tijdelijk of voor een langere periode uit dienst wordt genomen (bijv. geleegd, schoongemaakt en gedroogd wordt, en de deur (en) of deksel (s) op een kier staan).

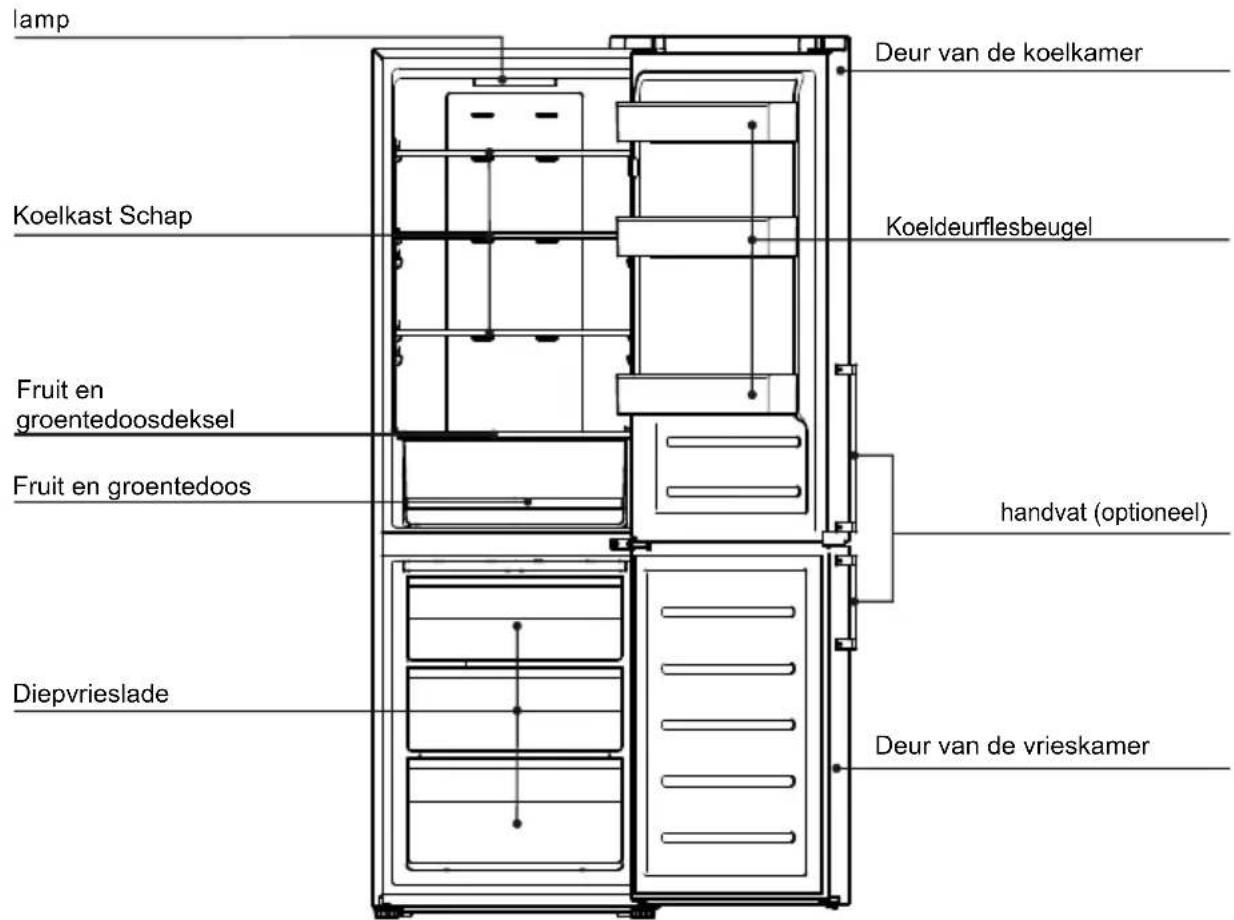

Product introductie

lamp Deur van de koelkamer Koelkast Schap Koeldeurflesbeugel Fruit en groentedoosdeksel handvat (optioneel) Fruit en groentedoos Diepvrieslade Deur van de vrieskamer

De foto's zijn alleen ter referentie. Gelieve naar het object te refereren

Kenmerken

-- Computer intelligente temperatuurregeling; luchtkoeling en vorstvrij.
-- Milieuvriendelijk koelmiddel, Het past materialen toe zonder CFK's, R600a milieuvriendelijke materialen. 80% van de belangrijkste materialen kan worden gerecycled;
-- Transparante lades met nieuwe verschijningsvormen en hun interne voedingsmiddelen kunnen in één oogopslag duidelijk zijn;
-- De geharde glazen koelplanken zijn in hoogte verstelbaar, slijtvast, hittebestendig en praktisch;
-- De verdekte condensor past flat back design toe. Het heeft een perfecte en gecoördineerde stijl die eenvoudig, gemakkelijk schoon te maken en een hoge gebruiksintensiteit van de ruimte is;
-- Dit product keurt de efficiënte stomme compressor van internationale merk en speciale geval schuimende technologie goed, en kenmerkt met geringe geluidssterkte, laag energieverbruik, en is geschikter voor familie en commerciële doeleinden.

Warmte prompt:

Als uw product een verbeterd product is, is het mogelijk dat het niet helemaal hetzelfde is als in de instructies. Dit zal de prestaties en de applicatiemethode echter niet veranderen. Voel je opgelucht over het gebruik.

Behandeling en plaatsing

Er moet een bepaalde ruimte rond de koelkast worden vrijgehouden, zoals aangegeven in de figuur.

> 3 0 cm > 1 0 cm > 1 0 c

m

Tijdens het hanteren mag de deurzijde van de koelkast niet in contact komen met het handgereedschap.

<45°

De koelkast moet worden geplaatst in een omgeving die droog is, een goede ventilatie heeft, ver van directe zonneschijn en warmtebron.

De koelkast moet op het vlakke en stevige oppervlak worden geplaatst. Als de grond niet vlak is, stel dan de stelpoot af om deze waterpas te houden.

Plaats de koelkast nooit in een te koude omgeving die kan bevriezen.

Het verwijderen van de schuimbasis is gunstig voor de warmteafvoer van de bodem en kan brand voorkomen.

-- Bij het hanteren van de koelkast zijn ten minste twee personen nodig - één persoon tilt de bovenkant van het achterste gedeelte op, de andere behandelt de onderkant (als het ene gedeelte vastgeklemd is, is het vrij gevaarlijk en kan het een ongelukje veroorzaken).

-- Bij het verplaatsen van de koelkast kan de onderste loper de vloer beschadigen en krassen maken. Als u de koelkast over een lange afstand moet verplaatsen, moeten de interne accessoires met plakband worden bevestigd. Anders kunnen de accessoires beschadigd raken door elkaar te laten crashen.

-- Plaats de koelkast in de positie met kleine trillingen of weinig blootgesteld aan trillingen. Voor gebruikers in de omgeving waar vaak aardbevingen voorkomen, gelieve de koelkast tegen de muur of paal te bevestigen. Anders zal het vallen van de koelkast een ongeluk veroorzaken.

-- Schoonmaak wordt in de buurt gelaten. Als de ruimte te klein is of goederen aan de boven of zijkant of aan de zijkanten worden geplakt, zal de warmteafvoer van de koelkast worden beïnvloed en zo onnodige verspilling van elektrische energie veroorzaken, evenals verbranding van de muur en andere goederen; het contact tussen de achterkant en de muur zal trillingen en geluid veroorzaken;

-- Stel het voorste gedeelte en de stelpoot van de koelkast af om deze waterpas te stellen. Ongeluiden in de koelkast veroorzaken trillingen en lawaai.

Behandeling en plaatsing

Deze koelkast kan niet worden gebruikt als inbouwapparaat.

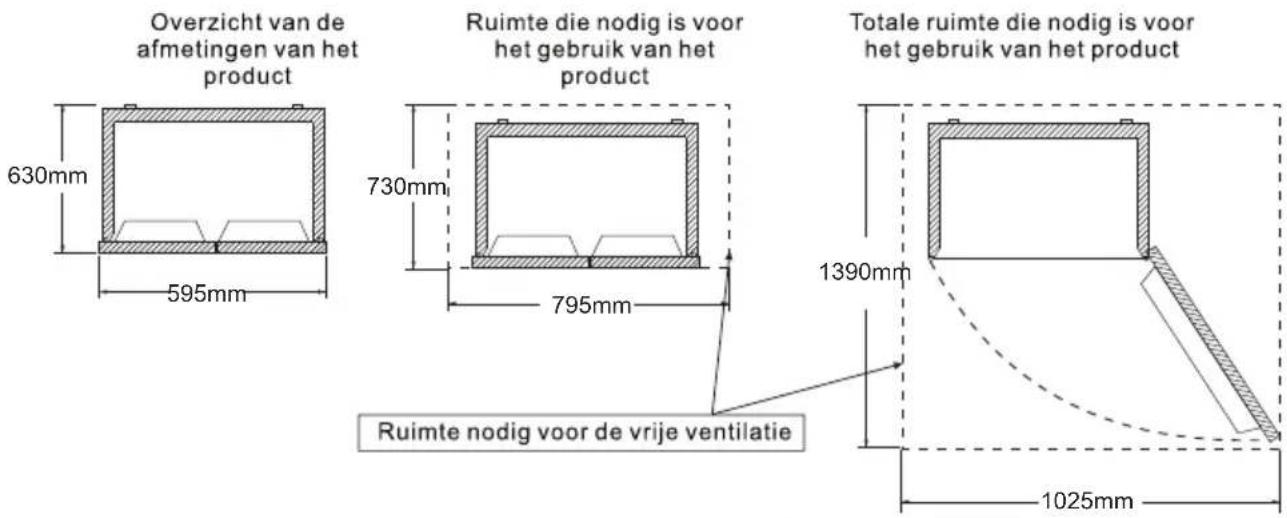

De omtrekdimensie van het product en de ruimte die nodig is voor het gebruik van het product worden in de volgende foto's weergegeven:

Overzicht van de afmetingen van het product 630mm 595mm Ruimte die nodig is voor het gebruik van het product 730mm 795mm Totale ruimte die nodig is voor het gebruik van het product 1390mm Ruimte nodig voor de vrije ventilatie 1025mm

Voorbereidingen voor gebruik

1. Verwijder alle pakkingsmaterialen, zoals de bevestigingsband van de koffer, enz.
2. Gebruik een warme natte doek om zowel de binnenkant als de buitenkant van de koelkast te reinigen, (neutraal reinigingsmiddel kan worden toegevoegd in warm water).

3. Na het nivelleren en schoonmaken van de koelkast moet u deze ongeveer 5 uur laten staan voordat u de stekker in het stopcontact steekt en de koelkast 2 tot 3 uur laten afkoelen voordat u het voedsel opbergt.

4. Verwijder bevestigingstape


Veeg met warms on nattle doek

In de hete zomer zijn er 24 uur nodig om het etan volladig in te vriezen. Controleer de koelconditie op de tweede dag.

1. Aansluiten op de stroomvoorziening


2. Bewaar voedsel na het aansluiten op de stroom voor 2-3 uur


Open de disuren niet vaak om elektristeelt te besparen.

De kunststof deodorant verdwijnt automatisch na het invriezen voor een tijdje.

Het apparaat moet in de koelste ruimte van de kamer worden geplaatst, uit de buurt van warmtegenererende apparaten of verwarmingskanalen en uit direct zonlicht.

Laat warme gerechten afkoelen tot kamertemperatuur voordat u ze in het apparaat plaatst.

Overbelasting van het apparaat dwingt de compressor langer te draaien. Voedsel dat te langzaam invriest, kan aan kwaliteit verliezen of bederven.

Zorg ervoor dat u voedsel op de juiste manier verpakt en veeg containers droog voordat u ze in het apparaat plaatst. Dit vermindert de vorming van ijs in het apparaat.

De opbergbak van het apparaat mag niet worden bekleed met aluminiumfolie, vetvrij papier of papieren handdoekjes. Liners belemmeren de circulatie van koude lucht, waardoor het apparaat minder efficiënt wordt.

Organiseer en label voedsel om deuropeningen en uitgebreid zoeken te verminderen. Verwijder zoveel items als nodig tegelijk en sluit de deur zo snel mogelijk.

Raadpleeg de productintroductie-afbeelding op pagina 5 voor het plaatsen van accessoires.

Verrichtingsnota's

Werking en schema van het displayboard

Het bovenstaande is de computerbesturingskaart van het product

Verrichtingsnota's

Voor de eerste keer inschakelen

De eerste keer dat de stroom wordt ingeschakeld, werkt de koelkast volgens de koelkastruimte op 5 °C en in de vriezer op -18 °C.

Kinderslot functie

Aan: Als er binnen 30 seconden geen toetsbediening op het display plaatsvindt, licht het kinderslotpictogram op het display op, gaan de overige tekens uit en wordt de kinderslotfunctie onmiddellijk geactiveerd. Na 5 minuten gaat het pictogram van het kinderslot uit en komt in de displaybeschermingsfunctie. Druk in de schermbeveiligingsmodus op een willekeurige toets om de schermbeveiligingsmodus te verlaten.

Sluiten: Wanneer het kinderslot van het display is ingeschakeld, houdt u de knop "Ontgrendel gedurende 3 seconden" 3 seconden ingedrukt om te ontgrendelen, dat wil zeggen, de kinderslotfunctie is uitgeschakeld.

Temperatuurregeling van de koelkamer

Druk in de ontgrendelde toestand herhaaldelijk op de toets "Fridge" om de temperatuur van de koelkamer aan te passen. De ingestelde temperatuur voor koelkamer cycli tussen "2" → "4" → "6" → "8" → "UIT" → "Power Cool" → "2". Stop de toetsbediening nadat een geschikte temperatuur is geselecteerd en wacht 5 seconden, de bevestiging voor de temperatuurinstelling is voltooid. (De ingestelde temperatuur van "UIT" voor de koelkamer geeft de uitschakelfunctie van de koeling aan. Nadat de uitschakelfunctie van de koeling is ingeschakeld, stopt de koelkamer met koelen.)

Instelling temperatuur vrieskamer

Druk in de ontgrendelde toestand herhaaldelijk op de toets "Vriezer" om de temperatuur van de vrieskamer aan te passen. De ingestelde temperatuur voor vrieskamercycli tussen "-15" → "-17" → "-19" → "-21" → "-24" → "Power Freeze" → "-15". Stop de toetsbediening nadat een geschikte temperatuur is geselecteerd en wacht 5 seconden, de bevestiging voor de temperatuurinstelling is voltooid.

Power Cool-functie

Onder de status "Power Cool" licht het pictogram "Power Cool" op en werkt het koelgedeelte op 2 °C totdat de functie wordt beeindigd. Het wordt automatisch afgesloten na 2 uur na het invoeren van "Power Cool". In de status "Power Cool" verlaat u de functie Power Cool automatisch wanneer de koeldeur meer dan 3 minuten wordt geopend.

Power Freeze-functie

Onder de status "Power Freeze" licht het pictogram "Power Freeze" op en werkt de vriezer op -24 °C totdat de

functie wordt afgesloten. Het zal automatisch 4 uur na het invoeren van "Power Cool" afsluiten.

Slimme functie

In de ontgrendelde toestand houdt u de "Koelkast" -knop gedurende 3 seconden ingedrukt om de slimme functie te openen, en het "slimme" pictogram zal oplichten. U kunt de slimme functie verlaten met dezelfde handeling.

Wanneer de slimme functie is ingeschakeld, realiseert de koelkast zelfcontrole voor de toestand van elk compartiment, om op de meest effectieve manier te werken. Onder de slimme toestand gaan velen van de koelkast automatisch naar de functie "Power Cool" of "Power Freeze", afhankelijk van de temperatuurstijging in de koel- en vrieskamer.

Bedieningstoetsen

Uitschakelingsgeheugen

Wanneer de stroom wordt onderbroken, wordt de onmiddellijke werkingsstatus van de stroomstoring geblokkeerd en wordt de status na het inschakelen van de stroom hervat.

Opslag van voedingsmiddelen

Koelkamer (2°C\~8°C)

-- De koelkamer wordt voornamelijk gebruikt voor de opslag van kortetermijnvoedsel, zoals melk, eieren en gebottelde drank.
-- Groenten, meloenen en fruit worden in de groente en fruitkist gedaan om waterverlies te voorkomen.
-- De gekookte levensmiddelen moeten na verpakking met de conserveringszakken in de koelkast worden bewaard, om te voorkomen dat de rug bevriest en de kracht toeneemt.

Vrieskamer (-24°C\~-15°C)

-- De invrieskamer wordt gebruikt voor de voedingsmiddelen die langdurig moeten worden bewaard.
-- Vis en vlees dat moet worden ingevroren, worden in kleine stukjes gesneden, afzonderlijk verpakt met conserveringszakken en vervolgens in de diepvrieslade gelegd.
-- De glazen container of de met vloeistof gevulde verzegelde container mag niet in de vrieskamer worden bewaard, om het risico van barsten als gevolg van bevriezing te voorkomen.
-- De verse levensmiddelen mogen niet samen met de diepvriesproducten worden bewaard.
-- Plaats het voedsel niet dicht bij de binnenmuur in de vriezer, zodat het voedsel en de muur niet samen ingevroren worden.

★★ Warme tips:

Het opgeslagen voedsel mag de luchtkanaaluitlaat en de retourpoort niet blokkeren uit angst voor aantasting van het koeleffect. Voordat het voedsel in de koelkast wordt opgeslagen, moeten het oververhitte water en het voedsel worden afgekoeld tot de kamertemperatuur.

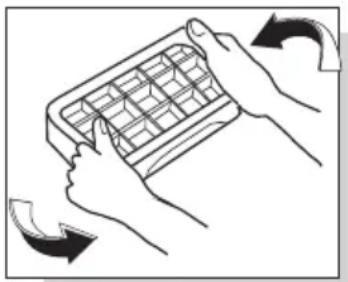

Ijsmaken (als het apparaat het heeft)

Vul de ijsdoos met 4/5 water en plaats deze in de vrieskamer. Nadat het water in de doos in ijs is veranderd, draai je de doos een beetje om het ijs van de doos te scheiden. Maar buig de doos niet. Bij het scheiden van het ijs, wikkelt u de doos in met een droge doos om bevriezing van de vingers te voorkomen.

Handleiding voor de installatie

Gebruik een schroevendraaier om de schroeven aan te draaien en monteer ze aan de zijkant van de deur van de koelkast. Dek de kunststof schroefdeksels af met in totaal 4 schroeven en 4 kunststofschroefdeksels.

Voordat u de deur omdraait, moet u het volgende gereedschap voorbereiden: kruiskopschroevendraaier, sleutel. Opmerking: verwijder de hoofdstekker voordat u de deur omkeert. Mogelijk zijn er twee personen nodig.

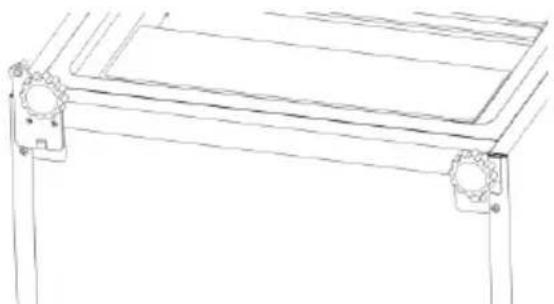

1. Sluit de deur, verwijder de schroef uit de bovenste scharnierkap met een kruiskopschroevendraaier, verwijder de scharnierkap en demonteer vervolgens de aansluitklem, schroef de bovenste scharnier los en haal de deur naar beneden. Verwijder het schroefdeksel aan de linkerkant.

1. Verwijder de schroeven van het middelste scharnier met een kruiskopschroevendraaier, verwijder het middelste scharnier, verwijder het schroefdeksel bij het linker schroefgat en haal de onderste deur naar beneden.

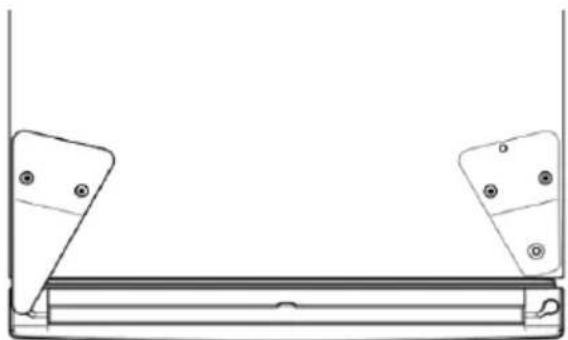

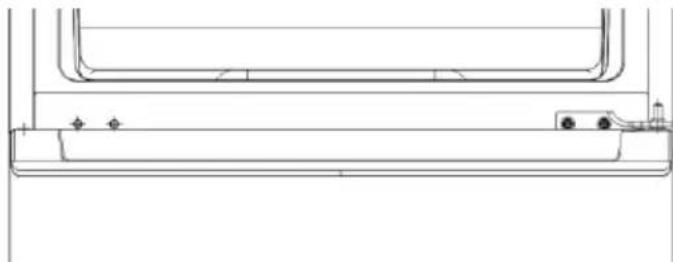

1. Leg de koelkast neer en verwijder het onderste scharnier en de nivelleringshoek aan de onderkant van de koelkast.

Pure mechanical linkage diagram without any text, numbers, or symbols

1. Verwijder de draadafdekking van de bovenste bovenste deurafdekking, verander de kabelboom van de rechterkant naar de linkerkant, installeer de draadafdekking van de bovenste eindafdekking en verander de bovenste deur en de onderste deurstop naar de linkerkant. (de vervanging van de bovenste deur en de onderste deurstop is hetzelfde als die van de onderste deur, en de afbeelding linksonder wordt gewijzigd in de afbeelding rechts)

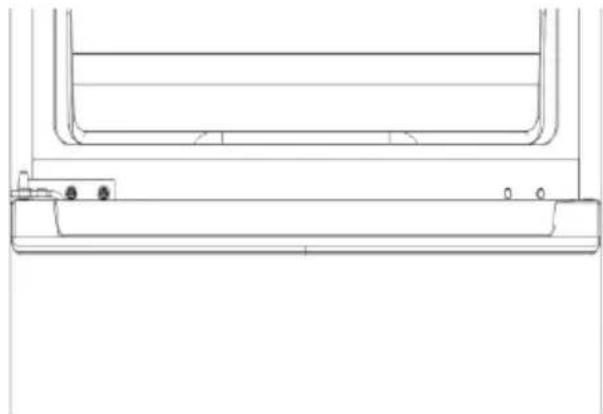

1. Demonteer de onderste scharnierconstructie en installeer vervolgens de stelvoet en de moer (zoals weergegeven in de rechter afbeelding).

1. Vervang het onderste scharnier met de nivelleringshoek en installeer de onderste deur.

1. Installeer het middelste scharnier op de linker montagepositie en installeer het eerder verwijderde schroefdeksel op het rechter schroefgat.

1. Installeer de deur, sluit de klemmen aan, installeer het bovenste scharnier, de bovenste scharnierkap en de eerder verwijderde schroefdeksel. Achterdeur compleet. (het bovenste scharnier en de scharnierkap zijn aan de linkerkant geïnstalleerd zoals weergegeven in de afbeelding, en de schroefdeksel bevindt zich in de juiste positie)

9.Nadat de bewerking is voltooid, moet u een tijdje stilstaan en de stroom inschakelen.

Verrichtingsnota's

Demontage en montagemethode van toebehoren

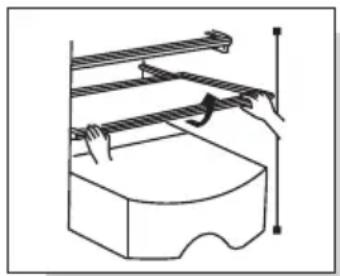

-- Glasrooster in de koelruimte: de hoogte van het rooster is instelbaar, wat de opslag van artikelen met verschillende volumes vergemakkelijkt. Trek de plank naar buiten en op een lichte manier naar boven om hem eruit te halen.

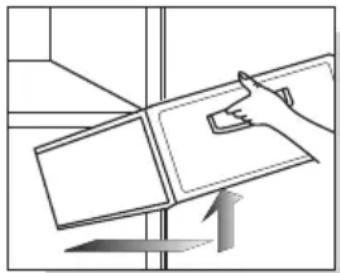

-- Fruit en groente doos: voor het bewaren van groenten en fruit. Het kan eruit gehaald worden door het naar buiten te trekken.

-- Lade in de diepvrieskamer: bewaren van voedingsmiddelen die langdurig moeten worden bewaard, zoals vlees en vis. Het kan eruit gehaald worden door het naar buiten te trekken en op te tillen.

Graag een paar tips: Het wordt aanbevolen om in het grote stuk vlees te stoppen nadat het in kleine stukjes is gesneden, om te voorkomen dat het moeilijk wordt om het vlees te snijden na het invriezen. De diepvriesproducten worden gelijkmatig verdeeld en na het invriezen samen bewaard.

-- Flessenzuil bij de koeldeur: opslag van eieren, diverse gebottelde dranken en andere zonovergoten producten. Het kan eruit gehaald worden door het iets op te tillen.

Let op: Trek de flessenzuil bij de koeldeur niet met geweld uit tijdens de demontage, om beschadiging van de koelkast te voorkomen.

Het licht veranderen

Vervanging of onderhoud van de LED-lampen is bedoeld om te worden uitgevoerd door de fabrikant of zijn serviceagent of een aanverwante technische persoon.

Neem het eruit door het naar boven en naar buiten trekken op een lichte manier

Neem uit door naar buiten en naar boven te trekken op een lichte manier

Onderhoud

Er wordt voorgesteld om de koelkast één keer per maand te onderhouden;

-- Trek de stekker uit het stopcontact om een elektrische schok te voorkomen;
-- Gebruik een natte doek of een neutraal reinigingsmiddel (reinigingsessentie) om de olievervuiling en ander vuil weg te vegen. Veeg dan het wasmiddel volledig af.
-- Gebruik geen alkalisch reinigingsmiddel, zeeppoeder, benzine en alcohol, talkpoeder etc.; anders kunnen de jassen of kunststoffen beschadigd raken;
-- Reguliere reiniging van het lichaam van de koelkast en het verwijderen van het gemalen stof om de koelkast schoon te houden.

Inspecties na onderhoud:

1. Of er beschadigingen zijn aan de stroomleiding en de stekker; 2. Of er stof op de stekker zit; 3. Of er abnormale warmte op de stekker staat; 4. Of het stopcontact nu los zit; 5. Of de stekker nu helemaal in het stopcontact zit.

Let op:

Als de stroomleiding en de stekker beschadigd zijn en er stof op zit, kan er een elektrische schok of brand ontstaan; Na het loskoppelen van de stekker moet er 5 minuten voorbijgaan voordat de stekker weer in het stopcontact wordt gestoken;

Leg je handen niet onder de koelkast om te voorkomen dat je gewond raakt.

Trek de stekker van de koelkast uit het stopcontact voordat u hem schoonmaakt

Gebruik a.u.b. een neutraal reinigingsmiddel

Faalanalyse

De volgende punten moeten worden geïnspecteerd voordat er storingen optreden die onderhoud vereisen:

Mislukkingen: De koelkast werkt niet, het koeleffect is slecht.

Oorzaken: 1. Controleer de aansluiting van de stroomvoorziening. 2. Controleer of de koelkast is blootgesteld aan direct zonlicht of dat er een warmtebron in de buurt is. 3.

Controleer of er ruimte is voor de warmteafvoer rond de koelkast.

Remedies: 1. Sluit de voeding aan. 2. Verplaats de koelkast naar een plaats zonder direct zonlicht en warmtebron. 3. Laat voldoende ruimte tussen de koelkast en de muur.

Mislukkingen: Voedingsmiddelen in de koelkamer zijn bevroren.

Oorzaken: 1. Controleer of de insteltemperatuur te laag is. 2. Controleer of voedingsmiddelen met te veel water te dicht bij de achterwand staan.

Remedies: 1. Verhoog de temperatuur. 2. Verplaats het voedsel met te veel water naar de deurzijde van de glazen plank.

Mislukkingen: Er is een abnormaal geluid in de koelkast.

Oorzaken: 1. Controleer of de bodem van de koelkast stabiel is. 2. Controleer of de koelkast te dicht bij de muur staat. 3. Controleer of de koelkast andere voorwerpen aanraakt.

Remedies: 1. Stel de onderste stelpoot in om de koelkast te stabiliseren. 2. Laat voldoende ruimte rond de koelkast. 3. Verwijder de obstakels.

Mislukkingen: Er is een abnormale geur in de koelkast.

Oorzaken: 1. Controleer of de levensmiddelen voor opslag verzegeld zijn. 2. Controleer of de koelkast schoon is. 3. Controleer of het voedsel te lang wordt bewaard.

Remedies: 1. Verzegelde voedingsmiddelen voor opslag. 2. Maak de koelkast regelmatig schoon. 3. Sla geen voedsel te lang op.

Niet-fouten

Fenomenen: Koorts of heet aan twee kanten en de afstand tussen de koel en vrieskamer.

Oorzaak: Koelkastpijpen (condensor, mistpijpen) bevinden zich aan twee zijden en het voorste deel van de koelkast om de warmte af te voeren en om condensatie te voorkomen.

Fenomeen: De deur is te strak en niet gemakkelijk te openen.

Oorzaak: Het heropenen van de deur direct na het sluiten is moeilijk omdat hete lucht de koelkast binnenkomt en samentrekt om drukverschil te produceren. Het is gemakkelijk om de deur na een tijdje te openen.

Fenomeen: Er is water rimpel in de koelkast

Oorzaak: Bij het starten of stoppen van de compressor zal het koelmiddel zo'n geluid maken; Water dat na het ontdooien wordt geproduceerd zal ook zo'n geluid maken.

Fenomeen: Er is "klik" geluid of vinkje geluid in de koelkast

Oorzaak: Krimp en zwelling van de koffer maakt zo'n geluid; Als de koffer koud is of de deur wordt geopend, zal dit geluid zich voordoen;

Fenomeen: Er is bromgeluid in de koelkast

Oorzaak: Het draaien van de compressor maakt zo'n geluid (als de koelkast niet waterpas staat, is dit geluid luider).

Fenomeen: Er is condensatie of bevriezing vrieskamer deur oppervlak of voedsel oppervlak

Oorzaak: De temperatuur of de vochtigheidsgraad rond de koelkast is hoog; De deur is te lang geopend; Het voedsel met teveel water is niet verzegeld of strak verpakt.

Fenomeen: Er is condensatie op het ingebouwde lichtoppervlak

Oorzaak: Het licht zal warmte produceren nadat het is aangestoken, en de deur wordt te lang geopend. Er is dus een temperatuurverschil, en dus zal de lichte koffer condensatie hebben.

Fenomeen: Er is condensatie en waternevel op het lichaam.

Oorzaak: De vochtigheid rond de koelkast is hoog, en het vocht in de lucht zal zich in het geval verzamelen om condensatie te vormen.

Technische parameter

Model	RP318BXE0	RP318BSE0
Klimaattype	SN/N/ST/T	SN/N/ST/T
Weerstand legen elektrische schokken	I	I
Sterrenbeeld	* * * *	* * * *
Totale volume	318L	318L
Vak voor vers voedsel	219 L	219 L
Volume vriezer	99L	99L
Soort vermogen	220-240V~50Hz	220-240V~50Hz
Nominale stroom	0.8A	0.8A
Energieverbruik	247kW·h/y	247 kW·h/y
Lampvermogen	1.5 W	1.5 W
Gewicht	60 kg	60kg
Dimensie	595x630x1850mm	595x630x1850mm
Koelmiddel en laadbedrag	R600a,429	R600a,429
Geluidsvolume	40dB (A)	40dB (A)
Energieverbruik 16°C	0.422 kWh/24h	0.422 kWh/24h
Energieverbruik 32°C	0.930 kWh/24h	0.930 kWh/24h

Verpakkingslijst

Model Bijlage	RP318BXE0	RP318BSE0
Koelplank	3	3
Fruit en groentedoosdeksel	1	1
Fruit en groentedoos	1	1
Ijsdoos	1	1
Eierdoos	1	1
Koeldeurflesbeugel	3	3
Diepvrieslade	3	3
Behandel	2	/
Bedieningsinstructie	1	1

Richtlijn veilig recyclen

Verwijdering:

Oude apparaten hebben nog enige meerwaarde. Een milieuvriendelijke aanpak zorgt voor de recycling van waardevolle grondstoffen.

De koelmiddelen die in uw koelkast en isolatiematerialen worden gebruikt, vereisen speciale behandelingsprocedures. Zorg ervoor dat er geen leidingbeschadigingen zijn aan de achterkant van de koelkast voordat u deze vastpakt. Actuele informatie over de mogelijkheden voor het afvoeren van oude koelkasten en verpakkingen van oude apparatuur is verkrijgbaar bij het plaatselijke gemeentehuis.

Correcte verwijdering van dit product:

Het geeft aan dat dit product in de hele EU niet met ander huishoudelijk afval mag worden weggegooid. Om mogelijke schade aan het milieu of de menselijke gezondheid door ongecontroleerde afvalverwijdering te voorkomen, moet u het op een verantwoorde manier recyclen om het duurzame hergebruik van materiële hulpbronnen te bevorderen. Om uw gebruikte apparaat te retourneren, gebruikt u de retour- en ophaalsystemen of neemt u contact op met de winkel waar het product is gekocht. Ze kunnen dit product meenemen voor milieuvriendelijke recycling.

Beschrijving van het type klimaat

Tabel 1 Klimaatklassen

Klasse	Symbool	Omgevingstemperatuurbereik
Uitgebreid gematigd	SN + 10 to + 32
Gematigd	N	+ 16 to + 32
Subtropisch	ST	+ 16 to + 38
Tropisch		+ 16 to + 43T

Uitgebreid gematigd: 'dit koelapparaat is bedoeld om te worden gebruikt bij

omgevingstemperaturen van 10 °C tot 32 °C';

gematigd: 'dit koelapparaat is bedoeld om te worden gebruikt bij omgevingstemperaturen variërend van 16 ° C tot 32 ° C';

Subtropisch: 'dit koelapparaat is bedoeld om te worden gebruikt bij omgevingstemperaturen van 16 °C tot 38 °C';

Tropisch: 'dit koelapparaat is bedoeld voor gebruik bij omgevingstemperaturen van 16 ° C tot 43 ° C';

Geachte klant

Geachte klant, als u klantenservice nodig heeft, kijk dan op de garantiekaart voor meer informatie.
