GEBRUIKSAANWIJZING NXX675CB5E BOSCH

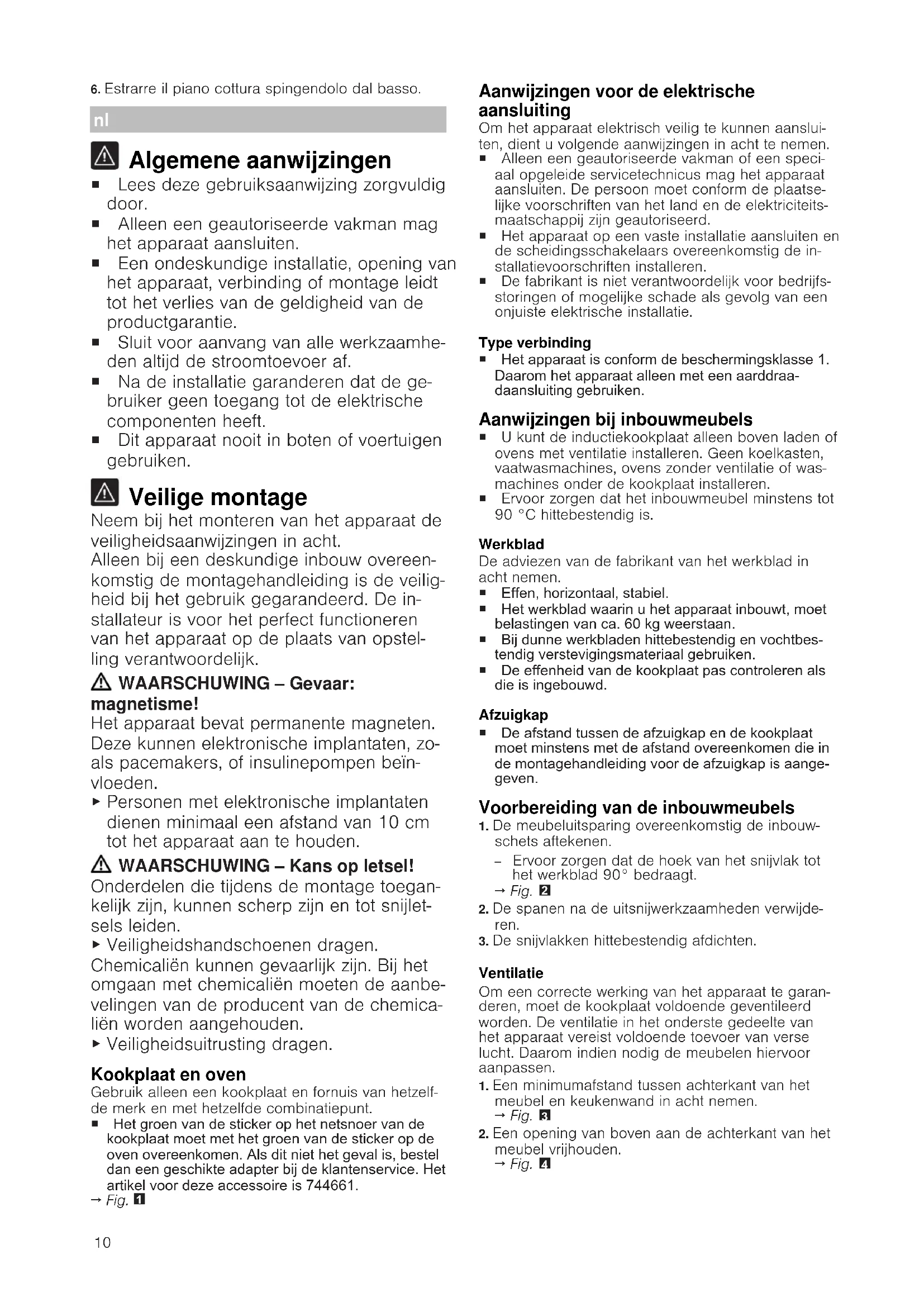

Algemene aanwijzingen ¡ Lees deze gebruiksaanwijzing zorgvuldig door. ¡ Alleen een geautoriseerde vakman mag het apparaat aansluiten. ¡ Een ondeskundige installatie, opening van het apparaat, verbinding of montage leidt tot het verlies van de geldigheid van de productgarantie. ¡ Sluit voor aanvang van alle werkzaamhe- den altijd de stroomtoevoer af. ¡ Na de installatie garanderen dat de ge- bruiker geen toegang tot de elektrische componenten heeft. ¡ Dit apparaat nooit in boten of voertuigen gebruiken. Veilige montage Neem bij het monteren van het apparaat de veiligheidsaanwijzingen in acht. Alleen bij een deskundige inbouw overeen- komstig de montagehandleiding is de veilig- heid bij het gebruik gegarandeerd. De in- stallateur is voor het perfect functioneren van het apparaat op de plaats van opstel- ling verantwoordelijk. WAARSCHUWING‒Gevaar: magnetisme! Het apparaat bevat permanente magneten. Deze kunnen elektronische implantaten, zo- als pacemakers, of insulinepompen beïn- vloeden.

Personen met elektronische implantaten dienen minimaal een afstand van 10 cm tot het apparaat aan te houden. WAARSCHUWING‒Kans op letsel! Onderdelen die tijdens de montage toegan- kelijk zijn, kunnen scherp zijn en tot snijlet- sels leiden.

Veiligheidshandschoenen dragen. Chemicaliën kunnen gevaarlijk zijn. Bij het omgaan met chemicaliën moeten de aanbe- velingen van de producent van de chemica- liën worden aangehouden.

Veiligheidsuitrusting dragen. Kookplaat en oven Gebruik alleen een kookplaat en fornuis van hetzelf- de merk en met hetzelfde combinatiepunt. ¡ Het groen van de sticker op het netsnoer van de kookplaat moet met het groen van de sticker op de oven overeenkomen. Als dit niet het geval is, bestel dan een geschikte adapter bij de klantenservice. Het artikel voor deze accessoire is 744661.

Aanwijzingen voor de elektrische aansluiting Om het apparaat elektrisch veilig te kunnen aanslui- ten, dient u volgende aanwijzingen in acht te nemen. ¡ Alleen een geautoriseerde vakman of een speci- aal opgeleide servicetechnicus mag het apparaat aansluiten. De persoon moet conform de plaatse- lijke voorschriften van het land en de elektriciteits- maatschappij zijn geautoriseerd. ¡ Het apparaat op een vaste installatie aansluiten en de scheidingsschakelaars overeenkomstig de in- stallatievoorschriften installeren. ¡ De fabrikant is niet verantwoordelijk voor bedrijfs- storingen of mogelijke schade als gevolg van een onjuiste elektrische installatie. Type verbinding ¡ Het apparaat is conform de beschermingsklasse 1. Daarom het apparaat alleen met een aarddraa- daansluiting gebruiken. Aanwijzingen bij inbouwmeubels ¡ U kunt de inductiekookplaat alleen boven laden of ovens met ventilatie installeren. Geen koelkasten, vaatwasmachines, ovens zonder ventilatie of was- machines onder de kookplaat installeren. ¡ Ervoor zorgen dat het inbouwmeubel minstens tot 90 °C hittebestendig is. Werkblad De adviezen van de fabrikant van het werkblad in acht nemen. ¡ Effen, horizontaal, stabiel. ¡ Het werkblad waarin u het apparaat inbouwt, moet belastingen van ca. 60 kg weerstaan. ¡ Bij dunne werkbladen hittebestendig en vochtbes- tendig verstevigingsmateriaal gebruiken. ¡ De effenheid van de kookplaat pas controleren als die is ingebouwd. Afzuigkap ¡ De afstand tussen de afzuigkap en de kookplaat moet minstens met de afstand overeenkomen die in de montagehandleiding voor de afzuigkap is aange- geven. Voorbereiding van de inbouwmeubels

1. De meubeluitsparing overeenkomstig de inbouw-

schets aftekenen. ‒ Ervoor zorgen dat de hoek van het snijvlak tot het werkblad 90° bedraagt.

2. De spanen na de uitsnijwerkzaamheden verwijde-

3. De snijvlakken hittebestendig afdichten.

Ventilatie Om een correcte werking van het apparaat te garan- deren, moet de kookplaat voldoende geventileerd worden. De ventilatie in het onderste gedeelte van het apparaat vereist voldoende toevoer van verse lucht. Daarom indien nodig de meubelen hiervoor aanpassen.

1. Een minimumafstand tussen achterkant van het

2. Een opening van boven aan de achterkant van het

3. Als de minimumafstand van 20 mm aan de ach-

terkant van het meubel niet aanwezig is, aan de onderkant een opening maken.

4. De onderste sokkel niet hermetisch afsluiten.

Opmerking:Als u het apparaat in een kookeiland of op een andere, niet beschreven plaats inbouwt, voor een gepaste ventilatie van de kookplaat zorgen. Inbouw boven oven ¡ Om een goede ventilatie te garanderen, moet de af- stand tussen de bovenkant van het werkblad en het oppervlak van het ovenfront 30 mm en de minimu- mafstand tussen oven en kookplaat 5 mm bedra- gen. ¡ In de montagehandleiding voor de oven nakijken of u de afstand tussen kookplaat en oven moet vergro- ten.

Apparaat inschakelen Vereiste:De oven alleen op de kookplaat aansluiten als deze spanningsloos is.

1. De kookplaat voor het meubel plaatsen.

2. Open deksel P op het onderste deel van het ap-

paraat met behulp van gereedschap en sluit de datakabel S op de aansluitdoos van de kookplaat aan.

3. De aarddraad PE1, groen/geel, van de kookplaat

op het aardingspunt van de oven vastschroe- ven. ‒ De aarddraad PE1 als eerste aansluiten en als laatste loskoppelen.

5. De schroeven van de Poly-Box-stekker aantrek-

6. Steek de datakabel S in de aansluitdoos van de

7. Gebruiksgereedheid controleren: als in de indica-

tie van het apparaat , , of ver- schijnt, is het apparaat niet correct aangesloten. Het apparaat van de stroomvoorziening loskoppe- len en de aansluiting van het netsnoer op het stroomnet controleren. Steunrails monteren

De bevestigingsrails in het meubelstuk monteren. ‒ De bevestigingsrails op het stenen werkblad plakken. Een smeltlijm gebruiken die voor het vastlijmen van metaal en steen geschikt is en die een temperatuurbestendigheid van minstens 90 °C heeft. ‒ Geen silicone gebruiken om af te dichten.‒ Wanneer er al bevestigingsrails zijn aange- bracht, deze verwijderen en nieuwe aanbren- gen. ‒ Bij betegelde werkbladen de onderste draadbo- ringen gebruiken.

1. De kookplaat in de uitsparing plaatsen.

2. Bij betegelde werkbladen de voegen van de te-

gels afdichten met siliconenrubber. Opmerking:Het aansluitsnoer niet knikken of in- klemmen en uit de buurt van scherpe randen en he- te delen houden.

Apparaat demonteren LET OP! Gereedschappen kunnen het apparaat beschadigen.

Verwijder het apparaat niet van bovenaf middels hefboomwerking.

1. Haal de stekker van het apparaat uit het stopcon-

2. De oven naar buiten trekken en voor het meubel

3. De datalijn S afnemen.

4. De schroef van de Poly-Box losdraaien en de Po-

ly-Box naar buiten trekken. Tijdens de demontage niet aan de kabels trekken.

5. Tot slot de aardleiding van de aardingsschroef

6. De kookplaat van onderaf naar buiten drukken.
