BEDIENUNGSANLEITUNG NXX675CB5E BOSCH

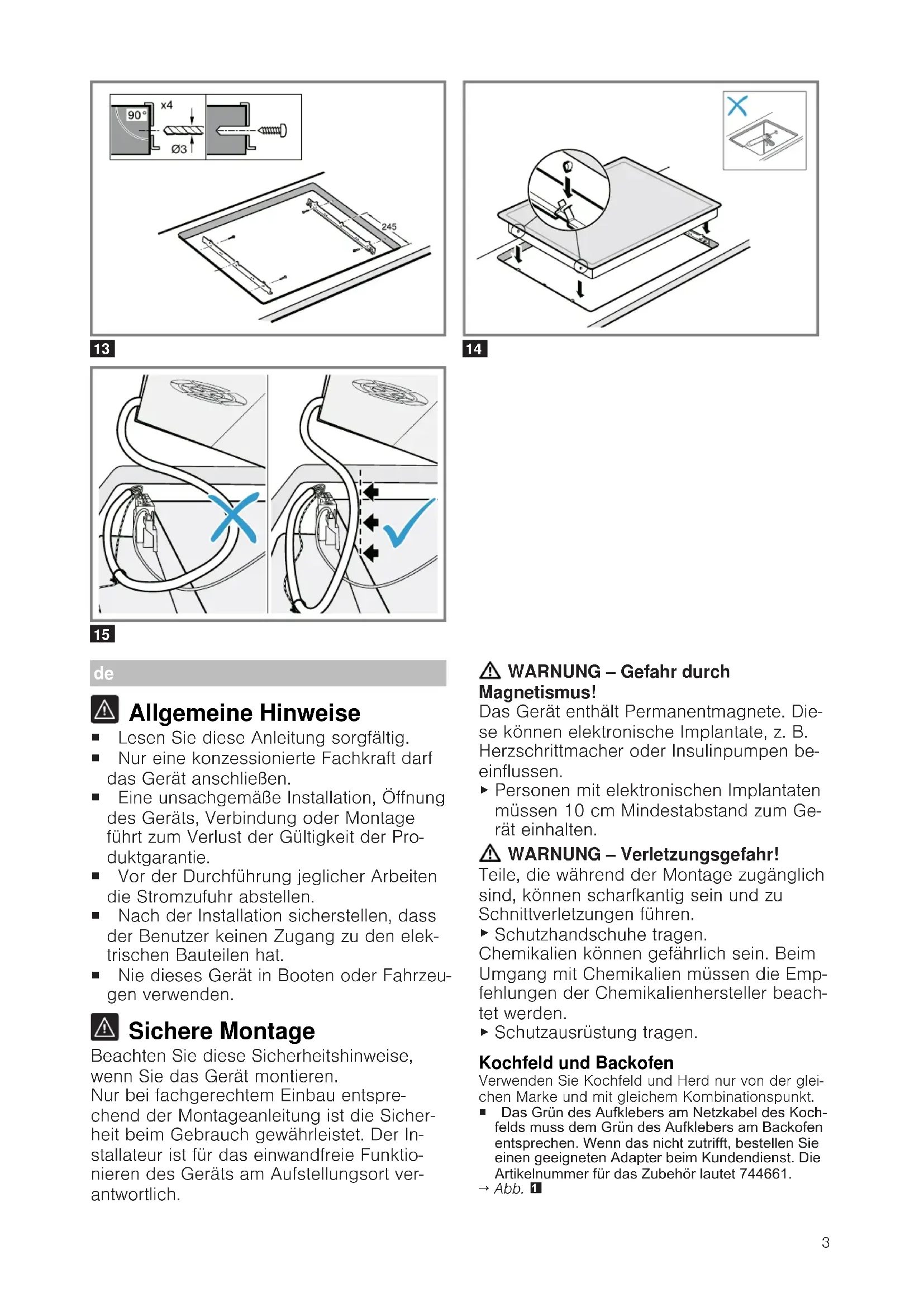

Allgemeine Hinweise ¡ Lesen Sie diese Anleitung sorgfältig. ¡ Nur eine konzessionierte Fachkraft darf das Gerät anschließen. ¡ Eine unsachgemäße Installation, Öffnung des Geräts, Verbindung oder Montage führt zum Verlust der Gültigkeit der Pro- duktgarantie. ¡ Vor der Durchführung jeglicher Arbeiten die Stromzufuhr abstellen. ¡ Nach der Installation sicherstellen, dass der Benutzer keinen Zugang zu den elek- trischen Bauteilen hat. ¡ Nie dieses Gerät in Booten oder Fahrzeu- gen verwenden. Sichere Montage Beachten Sie diese Sicherheitshinweise, wenn Sie das Gerät montieren. Nur bei fachgerechtem Einbau entspre- chend der Montageanleitung ist die Sicher- heit beim Gebrauch gewährleistet. Der In- stallateur ist für das einwandfreie Funktio- nieren des Geräts am Aufstellungsort ver- antwortlich. WARNUNG‒Gefahr durch Magnetismus! Das Gerät enthält Permanentmagnete. Die- se können elektronische Implantate, z.B. Herzschrittmacher oder Insulinpumpen be- einflussen.

Personen mit elektronischen Implantaten müssen 10cm Mindestabstand zum Ge- rät einhalten. WARNUNG‒Verletzungsgefahr! Teile, die während der Montage zugänglich sind, können scharfkantig sein und zu Schnittverletzungen führen.

Schutzhandschuhe tragen. Chemikalien können gefährlich sein. Beim Umgang mit Chemikalien müssen die Emp- fehlungen der Chemikalienhersteller beach- tet werden.

Schutzausrüstung tragen. Kochfeld und Backofen Verwenden Sie Kochfeld und Herd nur von der glei- chen Marke und mit gleichem Kombinationspunkt. ¡ Das Grün des Aufklebers am Netzkabel des Koch- felds muss dem Grün des Aufklebers am Backofen entsprechen. Wenn das nicht zutrifft, bestellen Sie einen geeigneten Adapter beim Kundendienst. Die Artikelnummer für das Zubehör lautet 744661.

Hinweise zum elektrischen Anschluss Um das Gerät sicher elektrisch anschließen zu kön- nen, beachten Sie folgende Hinweise. ¡ Nur ein autorisierter Fachmann oder ein speziell ausgebildeter Servicetechniker darf das Gerät an- schließen. Die Person muss gemäß den örtlichen Vorschriften des Lands und des Elektrizitätsversor- gungsunternehmens zugelassen sein. ¡ Das Gerät an einer festen Installation anschließen und entsprechende Trennschalter gemäß den In- stallationsvorschriften einrichten. ¡ Der Hersteller übernimmt keine Verantwortung für Betriebsstörungen oder mögliche Schäden, die auf eine fehlerhafte elektrische Installation zurück- zuführen sind. Verbindungsart ¡ Das Gerät entspricht der Schutzklasse 1. Daher das Gerät nur mit Schutzleiter-Anschluss verwenden. Hinweise zu Einbaumöbeln ¡ Sie können das Induktionskochfeld nur über Schubladen oder Backöfen mit Gebläselüftung in- stallieren. Keine Kühlschränke, Geschirrspüler, un- belüftete Backöfen oder Waschmaschinen unter dem Kochfeld installieren. ¡ Sicherstellen, dass das Einbaumöbel mindestens bis 90°C hitzebeständig ist. Arbeitsplatte Die Empfehlungen des Arbeitsplattenherstellers be- achten. ¡ Eben, waagrecht, stabil. ¡ Die Arbeitsplatte, in die Sie das Gerät einbauen, muss Belastungen von ca. 60kg standhalten. ¡ Bei dünnen Arbeitsplatten ein hitzebeständiges und feuchtigkeitsbeständiges Verstärkungsmaterial ver- wenden. ¡ Die Ebenheit des Kochfelds erst überprüfen, wenn es eingebaut ist. Dunstabzugshaube ¡ Der Abstand zwischen der Dunstabzugshaube und dem Kochfeld muss mindestens dem Abstand ent- sprechen, der in der Montageanleitung für die Dun- stabzugshaube angegeben ist. Vorbereitung der Einbaumöbel

1. Den Möbelausschnitt gemäß der Einbauskizze an-

zeichnen. ‒ Sicherstellen, dass der Winkel der Schnittfläche zur Arbeitsplatte 90° beträgt.

2. Nach den Ausschnittarbeiten die Späne entfer-

3. Die Schnittflächen hitzebeständig versiegeln.

Lüftung Um eine korrekte Funktion des Geräts zu garantie- ren, muss das Kochfeld angemessen belüftet sein. Die Lüftung im unteren Bereich des Geräts benötigt eine ausreichende Frischluftzufuhr. Deshalb bei Be- darf die Möbel zu diesem Zweck anpassen.

1. Einen Mindestabstand zwischen Möbelrückseite

und Küchenwand einhalten.

2. Eine Öffnung oben an der Rückseite des Möbels

3. Falls der Mindestabstand von 20mm an der

Rückseite des Möbels nicht gegeben ist, an der Unterseite eine Öffnung anlegen.

4. Den unteren Sockel nicht hermetisch abschließen.

Hinweis:Wenn Sie das Gerät in einer Kochinsel oder an einem anderen, nicht beschriebenen Platz einbauen, eine angemessene Belüftung des Koch- felds sicherstellen. Einbau über Backofen ¡ Um eine gute Belüftung zu gewährleisten, muss der Abstand zwischen der Oberseite der Arbeitsplatte und der Oberfläche der Backofenfront 30mm und der Mindestabstand zwischen Backofen und Koch- feld 5 mm betragen. ¡ In der Montageanleitung für den Backofen nach- schlagen, falls Sie den Abstand zwischen Kochfeld und Backofen vergrößern müssen.

Gerät einschalten Voraussetzung:Den Backofen nur an das Kochfeld anschließen, wenn es spannungslos ist.

1. Das Kochfeld vor dem Möbelstück platzieren.

2. Öffnen Sie den Deckel P am unteren Teil des Ge-

räts mit Hilfe eines Werkzeugs und schließen Sie das Datenkabel S an die Anschlussdose des Kochfelds an.

3. Den Schutzleiter PE1, grün/gelb, des Kochfelds

an die Erdungsstelle des Backofens anschrau- ben. ‒ Den Schutzleiter PE1 als Erstes anschließen und als Letztes trennen.

4. Den Poly-Box-Plastikstecker am Backofen einste-

5. Die Schrauben des Poly-Box-Steckers festziehen.

6. Die Datenleitung S an die Anschlussdose des

Backofens anstecken.

7. Betriebsbereitschaft prüfen: Wenn in der Anzeige

des Geräts , , oder erscheint, ist es nicht richtig angeschlossen. Das Gerät von der Stromversorgung trennen und den Anschluss des Netzkabels an das Stromnetz prüfen. Halteschienen montieren

Die Halteschienen im Möbelstück montieren. ‒ Die Halteschienen auf die Stein-Arbeitsplatte kleben. Einen Schmelzklebstoff verwenden, der für die Verklebung von Metall und Stein geeig- net ist und eine Temperaturbeständigkeit von mindestens 90°C hat. ‒ Kein Silikon zum Abdichten verwenden. ‒ Wenn bereits Halteschienen angebracht sind, diese entfernen und neue anbringen. ‒ Bei gefliesten Arbeitsplatten die unteren Gewin- debohrungen verwenden.

1. Das Kochfeld in den Ausschnitt einsetzen.

2. Bei gefliesten Arbeitsplatten die Fliesenfugen mit

Silikonkautschuk abdichten. Hinweis:Das Anschlusskabel nicht knicken oder einklemmen und von scharfen Kanten und heißen Teilen fernhalten.

Gerät demontieren ACHTUNG! Werkzeuge können das Gerät beschädigen.

Nie das Gerät von oben heraushebeln.

1. Das Gerät vom Stromnetz trennen.

2. Den Backofen herausziehen und vor dem Möbel

3. Die DatenleitungS abstecken.

4. Die Schraube der Poly-Box lösen und die Poly-Box

herausziehen. Während des Ausbaus nicht an den Kabeln ziehen.

5. Zuletzt den Schutzleiter von der Erdungsschraube

6. Das Kochfeld von unten herausdrücken.
