Producttype	Flexibele LED-strip
Merk	HQ Power
Model	HQRL09011
Kleur	Multicolor
Lengte	20 m
Diameter	13 mm
Aantal LED's per meter	36
Afstand tussen de LED's	2,78 cm
Stroomverbruik	1,7 W/m (34 W totaal)
Voeding	220-240 V~, 50/60 Hz
Beschermingsgraad	IP44 (beschermd tegen spatwater)
Lengte voedingskabel	1,5 m
Minimale snijlengte	2 m (gemarkeerd met een ✗)
Minimale buigradius	30 cm
Maximale aaneengeschakelde lengte	45 m
Beoogd gebruik	Decoratieve binnen-/buitenverlichting (niet voor kamerverlichting)
Beschermingsklasse	Klasse 2
Bedrijfstemperatuur	Niet gespecificeerd, maar regelmatige pauzes aanbevolen
Repareerbaarheid	LED's niet vervangbaar; strip kan worden gesneden en aangesloten met accessoires
Beschikbare accessoires	Connectoren (inline, L, T, X), kapjes, montageclips, waterdichte voedingskabel
Garantie	24 maanden (consument); 6 maanden voor professioneel gebruik
Gewicht	Ongeveer 0,5 kg (schatting)
Onderhoud	Stroom uitschakelen voor reiniging; droge doek gebruiken; niet onderdompelen
Normen	Voldoet aan Europese richtlijnen

Veelgestelde vragen - HQRL09011 HQ Power

Kan ik de LED-strip op mijn gewenste lengte knippen?

Ja, de strip kan om de 2 meter worden geknipt op de snijmarkeringen aangegeven met het ✗-symbool. Gebruik een scherp mes voor een rechte en schone snede.

Hoe verbind ik meerdere strokensecties?

Gebruik de juiste connectoren (inline, L, T of X) verkrijgbaar als accessoires. Zorg ervoor dat de pinnen goed zijn ingedrukt en breng lijm alleen aan op de plastic delen. Laat 15 minuten drogen voor gebruik.

Wat is de maximale lengte die ik kan samenstellen?

De maximale totale lengte van aaneengeschakelde strips is 45 meter. Overschrijd deze limiet niet om oververhitting en brandgevaar te voorkomen.

Is de strip waterdicht?

Ja, het heeft een beschermingsgraad IP44, wat het beschermt tegen spatwater. Het kan buitenshuis worden gebruikt, maar de aansluitingen moeten goed worden afgedicht met lijm.

Kan ik deze strip gebruiken als hoofdverlichting van een kamer?

Nee, dit product is ontworpen voor decoratieve verlichting en niet voor kamerverlichting in een huishouden. Het is niet geschikt voor standaard huishoudelijk gebruik.

Wat moet ik doen als een gedeelte van de strip niet oplicht of knippert?

Schakel de strip onmiddellijk uit. Knip de defecte secties op de snijmarkeringen en sluit de gezonde secties opnieuw aan met connectoren. Gebruik de beschadigde strip niet.

Hoe installeer ik de strip in een hoek?

De minimale buigradius is 30 cm. Voor scherpere hoeken gebruikt u L- of T-connectoren. Buig de strip niet in een rechte hoek zonder connector.

Kan ik een defecte LED vervangen?

Nee, de LED's zijn niet vervangbaar. Als een LED defect is, moet u de hele sectie of de volledige strip vervangen.

Wat is het totale stroomverbruik van de 20 m strip?

Het verbruik is 1,7 W per meter, dus 34 W voor 20 meter. Zorg ervoor dat de voeding dit vermogen aankan.

Hoe reinig ik de LED-strip?

Schakel de strip altijd uit voor reiniging. Gebruik een zachte, droge doek. Gebruik geen chemicaliën en dompel hem niet onder in water.

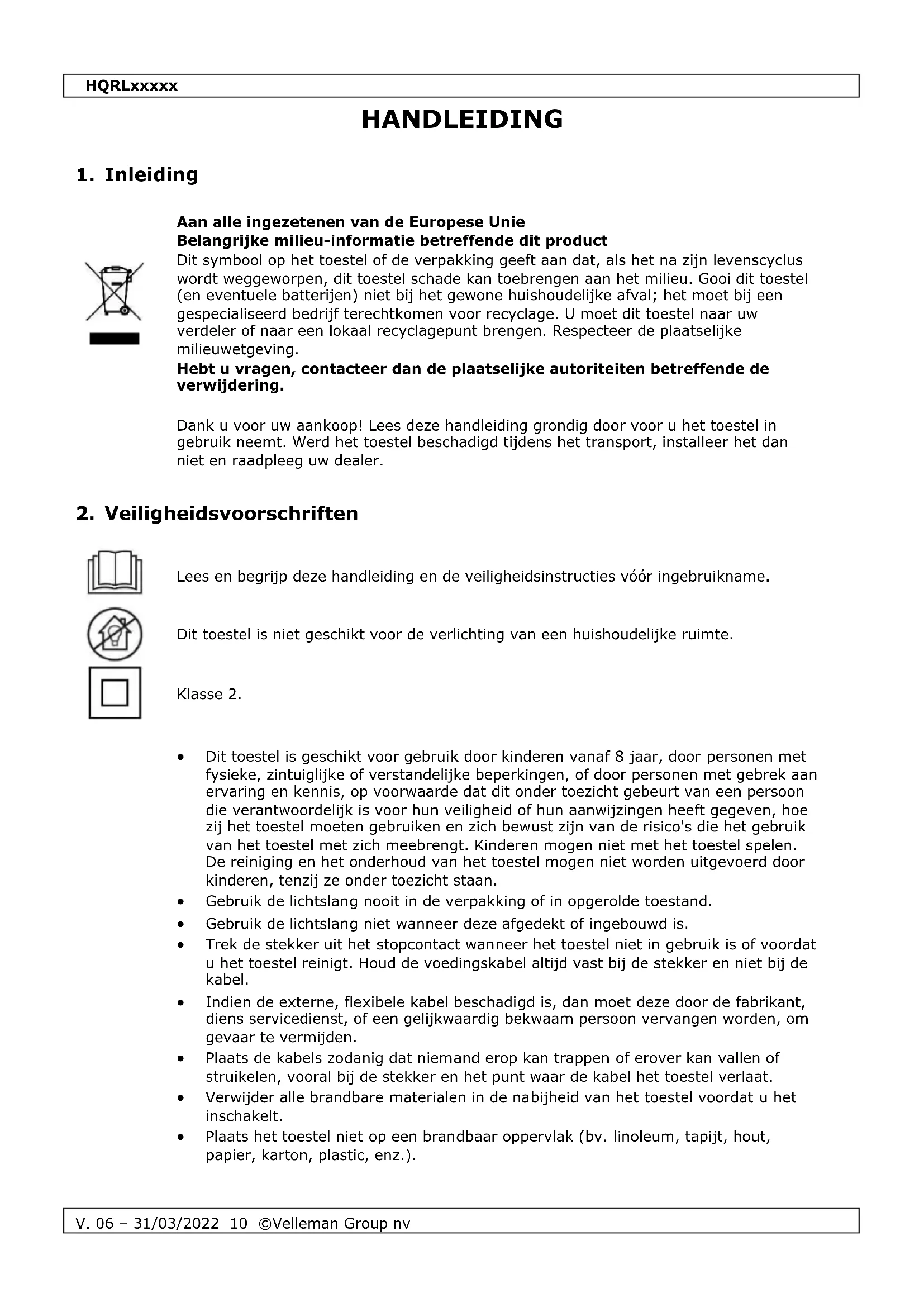

GEBRUIKSAANWIJZING HQRL09011 HQ Power

Aan alle ingezetenen van de Europese Unie Belangrijke milieu-informatie betreffende dit product

Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn levenscyclus wordt weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele batterijen) niet bij het gewone huishoudelijke afval; het moet bij een gespecialiseerd bedrijf terechtkomen voor recyclage. U moet dit toestel naar uw verdeler of naar een lokaal recyclagepunt brengen. Respecteer de plaatselijke milieuwetgeving.

Hebt u vragen, contacteer dan de plaatselijke autoriteiten betreffende de verwijdering.

Dank u voor uw aankoop! Lees deze handleiding grondig door voor u het toestel in gebruik neemt. Werd het toestel beschadigd tijdens het transport, installeer het dan niet en raadpleeg uw dealer.

2. Veiligheidsvoorschriften

Lees en begrijp deze handleiding en de veiligheidsinstructies vóór ingebruikname.

Dit toestel is niet geschikt voor de verlichting van een huishoudelijke ruimte.

Klasse 2.

• Dit toestel is geschikt voor gebruik door kinderen vanaf 8 jaar, door personen met fysieke, zintuiglijke of verstandelijke beperkingen, of door personen met gebrek aan ervaring en kennis, op voorwaarde dat dit onder toezicht gebeurt van een persoon die verantwoordelijk is voor hun veiligheid of hun aanwijzingen heeft gegeven, hoe zij het toestel moeten gebruiken en zich bewust zijn van de risico's die het gebruik van het toestel met zich meebrengt. Kinderen mogen niet met het toestel spelen. De reiniging en het onderhoud van het toestel mogen niet worden uitgevoerd door kinderen, tenzij ze onder toezicht staan.
• Gebruik de lichtslang nooit in de verpakking of in opgerolde toestand.
• Gebruik de lichtslang niet wanneer deze afgedekt of ingebouwd is.
• Trek de stekker uit het stopcontact wanneer het toestel niet in gebruik is of voordat u het toestel reinigt. Houd de voedingskabel altijd vast bij de stekker en niet bij de kabel.
• Indien de externe, flexibele kabel beschadigd is, dan moet deze door de fabrikant, diens servicedienst, of een gelijkwaardig bekwaam persoon vervangen worden, om gevaar te vermijden.
• Plaats de kabels zodanig dat niemand erop kan trappen of erover kan vallen of struikelen, vooral bij de stekker en het punt waar de kabel het toestel verlaat.
• Verwijder alle brandbare materialen in de nabijheid van het toestel voordat u het inschakelt.
• Plaats het toestel niet op een brandbaar oppervlak (bv. linoleum, tapijt, hout, papier, karton, plastic, enz.).

HQRLxxxxx

• Houd dit toestel uit de buurt van warmtebronnen zoals radiatoren, verwarmingselementen, fornuizen of andere toestellen (incl. versterkers) die warmte produceren.
• Demonteer of open dit toestel nooit. De gebruiker mag geen onderdelen vervangen. Gebruik dit toestel nooit wanneer de behuizing geopend is.
• Gebruik nooit een beschadigd toestel. Gebruik dit toestel niet indien de voedingskabel beschadigd is.
• Monteer dit toestel steeds op een veilige en stabiele manier. Monteer dit toestel in een ruimte waar voldoende ventilatie aanwezig is.
• Het onderhoud mag uitsluitend door een vakman uitgevoerd worden.
• Sluit het toestel aan op een geschikt stopcontact (zie label op het toestel).
• Plaats het toestel in een goed geventileerde ruimte.
• Dit toestel is niet geschikt voor permanent gebruik: een regelmatige onderbreking verlengt de levensduur.
• Op de IP-waarde te behouden moeten alle accessoires zorgvuldig op hun plaats worden gekleefd. Laat dit door een vakman doen.
• Lichtslangen dienen volledig afgerold te worden om oververhitting te voorkomen. Oververhitting kan leiden tot: brand, het smelten van onderdelen, niet-geïsoleerde interne bedrading, enz.
• De leds en lampen kunnen niet worden vervangen.
• Controleer de lichtslang op mechanische beschadigingen of slijtage. Gebruik de lichtslang niet wanneer deze beschadigd is.
• Indien een stuk van de lichtslang niet oplicht of flikkert, trek de stekker onmiddellijk uit en gebruik de lichtslang niet. Knip de defecte secties van de lichtslang af en sluit opnieuw aan met connectoren.

3. Algemene richtlijnen

• Raadpleeg de Velleman ® service- en kwaliteitsgarantie achteraan deze handleiding.
• Om veiligheidsredenen mag u geen wijzigingen aanbrengen. Schade door wijzigingen die de gebruiker heeft aangebracht aan het toestel valt niet onder de garantie.
• Gebruik het toestel enkel waarvoor het gemaakt is. De garantie vervalt automatisch bij ongeoorloofd gebruik.
• De garantie geldt niet voor schade door het negeren van bepaalde richtlijnen in deze handleiding en uw dealer zal de verantwoordelijkheid afwijzen voor defecten of problemen die hier rechtstreeks verband mee houden.
• Noch Velleman Group nv noch zijn verdelers kunnen aansprakelijk gesteld worden voor schade (buitengewoon, incidenteel of onrechtstreeks) – van welke aard dan ook (financieel, fysisch...) voortvloeiend uit het bezit, gebruik of falen van dit product.
• Bewaar deze handleiding voor verdere raadpleging.

4. Overzicht

1 2 3 4 5 5

	onderdeel	omschrijving
1	voedingskabel
2	voedingsaansluiting	verbindt de voedingskabel met de lichtslang
3	lichtslang	binnenkabels lopen horizontaal in de lichtslang; kunnen afgesneden worden op bepaalde lengtes (snijmerktekens zijn voorzien op de kabelmantel met ✗)
4	eindkap	beschermt de blootgestelde uiteinden van de lichtslang
5	lijm	breng enkel lijm aan op de plastic onderdelen – niet op de geleidende onderdelen

5. Voorafgaande test

Neem steeds de veiligheidsinstructies hierboven in acht.

Test de lichtslang en laat ingeschakeld om het plastic op te warmen. Zo wordt de lichtslang flexibeler bij het monteren.

Laat dit toestel installeren door een geschoolde technicus.

Schakel de netstroom uit alvorens verder te gaan.

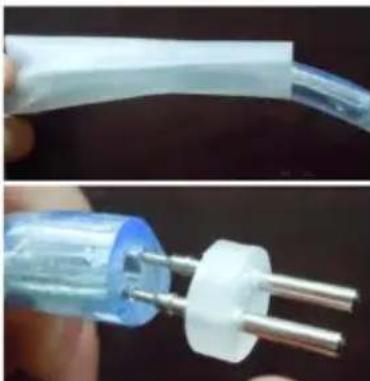

6.1 De voedingskabel aansluiten

1. Schuif de krimpkous over de lichtslang.

2. Druk de scherpe pinnen van de voedingsaansluiting stevig in de lichtslang. Zorg ervoor dat de pinnen helemaal in de lichtslang vastzitten en verbonden zijn met de voedingskabel van de lichtslang.

1. Druk de voedingsaansluiting stevig in de aansluitingskoker.

2. Gebruik een heteluchtpistool om de krimpkous over de connector te krimpen.

1. Zorg ervoor dat de netstroom uitgeschakeld is.

2. De lichtslang kan afgesneden worden op bepaalde lengtes. Deze snijmerktekens zijn aangeduid met het volgende symbool: ✗. Snijd de slang enkel af op de snijmerktekens ✗.

3. Gebruik een scherp breekmes en maak een mooie rechte inkeping.

6.3 Assembleren met connectoren

Zie Technische specificaties hieronder voor de productcodes.

De maximumlengte van de lichtslang is 45 m. Het overschrijden van de maximumlengte kan leiden tot verhitting en brand veroorzaken.

1. Zorg ervoor dat de netstroom uitgeschakeld is.
2. Gebruik connectoren (inline, L, T of X) om de stukken lichtslang met elkaar te verbinden.
3. Controleer steeds of de pinnen correct zijn aangesloten op de fitting.

1. Breng een beetje lijm aan, druk de 2 delen goed samen en zorg ervoor dat het geheel goed op elkaar past. Breng enkel lijm aan op de plastic onderdelen - niet op de geleidende onderdelen.
2. Laat het geheel gedurende een 15-tal minuten drogen alvorens te gebruiken.

6.4 De eindkappen bevestigen

Zie Technische specificaties hieronder voor de productcodes.

Bevestig de eindkappen als volgt:

1. Breng de speciale lijm aan op de lichtslang. Breng enkel lijm aan op de plastic onderdelen – niet op de geleidende onderdelen.
2. Plaats de eindkap voorzichtig op het uiteinde van de lichtslang.

HQRLxxxxx

1. Belangrijk: Laat het geheel gedurende een 15-tal minuten drogen alvorens te gebruiken

6.5 De lichtslang buigen

1. Schakel de netstroom uit alvorens verder te gaan.
2. De maximumlengte van de lichtslang is 45 m. Het overschrijden van de maximumlengte kan leiden tot verhitting en brand veroorzaken.
3. De buigstraal van de lichtslang is minstens 30 cm, maak geen scherpe hoeken. Gebruik connectoren om scherpe hoeken te maken.

Buigstraal r = min. 30 cm

1. Buig de lichtslang, zoals aangegeven in de afbeeldingen op pagina 2.

7. Installatie

1. Wanneer u de lichtslang vorm gegeven heeft, test u deze opnieuw zoals beschreven hierboven.
2. Bij een normale werking van de lichtslang, kunt u verder gaan met het monteren. Laat het licht ingeschakeld om het plastic op te warmen. Zo wordt de lichtslang flexibeler bij het monteren.
3. Schakel de netstroom uit voor u de lichtslang installeert.

8. Gebruik

Controleer de lichtslang voor elk gebruik. Neem steeds de veiligheidsinstructies hierboven in acht.

9. Technische specificaties

led-lichtslangen - gemeenschappelijke specificaties

voeding	220-240 V~, 50/60 Hz
leds/m	36
afstand tussen de leds	2.78 cm
IP-norm	IP44
diameter	∅ 13 mm
kabellengte	1.5 m

led-lichtslangen - 45 m - gemeenschappelijke specificaties

kan worden afgesneden

1 m

led-lichtslangen - 45 m - individuele specificaties

productcode	kleur	verbruik
HQRL45001	koudwit	2.5 W/m
HQRL45002	warmwit	2.5 W/m

HQRLxxxxx

HQRL45003	rood	3.0 W/m
HQRL45004	groen	2.5 W/m
HQRL45005	blauw	2.5 W/m
HQRL45006	geel	3.0 W/m
HQRL45007	roze	2.5 W/m

led-lichtslangen - 9 m - gemeenschappelijke specificaties

kan worden afgesneden

1 m (HQRL09010 = 3 m)

led-lichtslangen - 9 m - individuele specificaties

productcode	kleur	verbruik
HQRL09001	koudwit	2.5 W/m
HQRL09002	warmwit	2.5 W/m
HQRL09003	rood	3.0 W/m
HQRL09004	groen	2.5 W/m
HQRL09005	blauw	2.5 W/m
HQRL09006	geel	3.0 W/m
HQRL09007	roze	2.5 W/m
HQRL09010	veelkleurig	1.7 W/m

led-lichtslangen - 20 m - gemeenschappelijke specificaties

kan worden afgesneden

2 m

led-lichtslangen - 20 m - individuele specificaties

productcode	kleur	verbruik
HQRL09011	veelkleurig	1.7 W/m

9.2 Standaard lichtslangen

productcode	HQRL45012
voeding	220-240 V~, 50/60 Hz
IP-norm	IP44
diameter	∅ 13 mm
kabellengte	1.5 m
verbruik	14.2 W/m
kleur	warmwit
kan worden afgesneden	1 m
lengte	45 m

9.3 Kabels

kabels – individuele specificaties

productcode	overzicht
HQRL99001	waterdichte voedingskabel voor led lichtslang
HQRL99002	waterdichte voedingskabel voor lichtslang

kabels – gemeenschappelijke specificaties

productcode	overzicht
gebruik	voor gebruik binnen- en buitenshuis
lengte	150 cm
spanning	220-240 V~
maximum vermogen	max. 3000 W = lengte 180 m

9.4 Connectoren

productcode	omschrijving	diameter
HQRL99003	montageclips voor lichtslangen en led-lichtslangen	13 mm
HQRL99004	eindkap voor lichtslangen en led-lichtslangen	13 mm
HQRL99005	inline connector voor lichtslangen en led-lichtslangen	13 mm
HQRL99006	T-connector voor lichtslangen en led-lichtslangen	13 mm
HQRL99007	L-connector voor lichtslangen en led-lichtslangen	13 mm
HQRL99008	X-connector voor lichtslangen en led-lichtslangen	13 mm

Gebruik dit toestel enkel met originele accessoires. Velleman Group nv is niet aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik van dit toestel. Voor meer informatie over dit product en de laatste versie van deze handleiding, zie www.velleman.eu. De informatie in deze handleiding kan te allen tijde worden gewijzigd zonder voorafgaande kennisgeving.

© AUTEURSRECHT

Velleman Group nv heeft het auteursrecht voor deze handleiding. Alle wereldwijde rechten voorbehouden. Het is niet toegestaan om deze handleiding of gedeelten ervan over te nemen, te kopieren, te vertalen, te bewerken en op te slaan op een elektronisch medium zonder voorafgaande schriftelijke toestemming van de rechthebbende.

MODE D'EMPLOI

1. Introduction

Velleman® service- en kwaliteitsgarantie

Velleman® heeft sinds zijn oprichting in 1972 een ruime ervaring opgebouwd in de elektronicawereld en verdeelt op dit moment producten in meer dan 85 landen. Al onze producten beantwoorden aan strikte kwaliteitseisen en aan de wettelijke bepalingen geldig in de EU. Om de kwaliteit te waarborgen, ondergaan onze producten op regelmatige tijdstippen een extra kwaliteitscontrole, zowel door onze eigen kwaliteitsafdeling als door externe gespecialiseerde organisaties. Mocht er ondanks deze voorzorgen toch een probleem optreden, dan kunt u steeds een beroep doen op onze waarborg (zie waarborgvoorwaarden).

Algemene waarborgvoorwaarden consumentengoederen (voor Europese Unie):

- Op alle consumentengoederen geldt een garantieperiode van 24 maanden op productie- en materiaalfouten en dit vanaf de oorspronkelijke aankoopdatum.

- Indien de klacht gegrond is en een gratis reparatie of vervanging van een artikel onmogelijk is of indien de kosten hiervoor buiten verhouding zijn, kan Velleman® beslissen het desbetreffende artikel te vervangen door een gelijkwaardig artikel of de aankoopsom van het artikel gedeeltelijk of volledig terug te betalen. In dat geval krijgt u een vervangend product of terugbetaling ter waarde van 100% van de aankoopsom bij ontdekking van een gebrek tot één jaar na aankoop en

levering, of een vervangend product tegen 50% van de kostprijs of terugbetaling van 50 % bij ontdekking na één jaar tot 2 jaar.

• Valt niet onder waarborg:

- alle rechtstreekse of onrechtstreekse schade na de levering veroorzaakt aan het toestel (bv. door oxidatie, schokken, val, stof, vuil, vocht...), en door het toestel, alsook zijn inhoud (bv. verlies van data), vergoeding voor eventuele winstderving.

- verbruiksgoederen, onderdelen of hulpstukken die onderhevig zijn aan veroudering door normaal gebruik zoals bv. batterijen (zowel oplaadbare als niet-oplaadbare, ingebouwd of vervangbaar), lampen, rubberen onderdelen, aandrijfriemen... (onbeperkte lijst).

- defecten ten gevolge van brand, waterschade, bliksem, ongevallen, natuurrampen, enz.

- defecten veroorzaakt door opzet, nalatigheid of door een onoordeelkundige behandeling, slecht onderhoud of abnormaal gebruik of gebruik van het toestel strijdig met de voorschriften van de fabrikant.

- schade ten gevolge van een commercieel, professioneel of collectief gebruik van het apparaat (bij professioneel gebruik wordt de garantieperiode herleid tot 6 maand).

- schade veroorzaakt door onvoldoende bescherming bij transport van het apparaat.

- alle schade door wijzigingen, reparaties of modificaties uitgevoerd door derden zonder toestemming van Velleman®.

- Toestellen dienen ter reparatie aangeboden te worden bij uw Velleman®-verdeler. Het toestel dient vergezeld te zijn van het oorspronkelijke aankoopbewijs. Zorg voor een degelijke verpakking (bij voorkeur de originele verpakking) en voeg een duidelijke foutomschrijving bij.

- Tip: alvorens het toestel voor reparatie aan te bieden, kijk nog eens na of er geen voor de hand liggende reden is waarom het toestel niet naar behoren werkt (zie handleiding). Op deze wijze kunt u kosten en tijd besparen. Denk eraan dat er ook voor niet-defecte toestellen een kost voor controle aangerekend kan worden.

- Bij reparaties buiten de waarborgperiode zullen transportkosten aangerekend worden.

- Elke commerciële garantie laat deze rechten onverminderd.

Bovenstaande opsomming kan eventueel aangepast worden naargelang de aard van het product (zie handleiding van het betreffende product).
