Producttype	Magnetron met grill
Merk	Amica
Model	EMW 13184 E
Voeding	230 V ~ 50 Hz
Werkfrequentie	2450 MHz
Nominaal microgolfvermogen	800 W
Nominaal grillvermogen	1000 W
Energieverbruik	1200 W
Oveninhoud	20 L
Buitenafmetingen (H × B × D)	290 × 452 × 368 mm
Nettogewicht	12,5 kg
Diameter draaiplateau	245 mm
Geluidsniveau	51 dB(A) re 1 pW
Kookfuncties	Magnetron, grill, combinatie 1 en 2, automatisch ontdooien, automatisch koken (9 programma's), snelle start, uitgestelde start
Materialen binnenruimte	Geëmailleerd staal
Deur	Glas met veiligheidssysteem
Inbegrepen accessoires	Glazen draaiplateau, draairing, barbecue-ondersteuning (grill)
Aanbevolen reiniging	Vochtige doek met milde zeep; citroen en water om te ontgeuren
Veiligheid	Kinderbeveiliging, automatische uitschakeling bij openen deur, verplichte aarding
Installatietype	Vrijstaand of inbouwbaar (kastbreedte 60 cm)
Garantie	Volgens garantiekaart

Veelgestelde vragen - EMW 13184 E AMICA

Welke soorten bakjes kan ik gebruiken in de magnetron?

Gebruik bakjes van hittebestendig glas, magnetronbestendig plastic, bakpapier of papieren servetten. Vermijd metaal, aluminium, kartonnen dozen met metalen handvat, hout en piepschuim. Doe de bakjestest (zie handleiding) bij twijfel.

Kan ik metalen bakjes in deze oven doen?

Nee, behalve voor de alleen grill of combinatiestand met de meegeleverde metalen ondersteuning (bijv. barbecue-ondersteuning). In de magnetronstand veroorzaakt metaal elektrische vonken en kan het apparaat beschadigen.

Hoe maak ik de binnenkant van de magnetron schoon?

Veeg na elk gebruik de binnenkant schoon met een vochtige doek en milde zeep. Voor geurtjes, plaats een halve citroen in 300 ml water en verhit op 100% vermogen gedurende 10 minuten. Gebruik geen schurende middelen of stoomreinigers.

Waarom hoopt stoom zich op op de deur en komt er hete lucht uit?

Dit is normaal: de stoom ontsnapt uit het voedsel en condenseert op koude oppervlakken zoals de deur. Het grootste deel van de hete lucht komt uit de ventilatieopeningen.

Hoe activeer ik de kinderbeveiliging?

Druk in de wachtstand op de toets Stop gedurende 3 seconden tot het vergrendelsymbool verschijnt. Om te deactiveren, herhaal dezelfde handeling. De oven kan niet worden gebruikt zolang de vergrendeling actief is.

Kan ik vloeistoffen veilig verwarmen?

Ja, maar pas op voor uitgesteld koken: roer de vloeistof voor, halverwege en na het koken. Gebruik geschikte bakjes, sluit ze niet luchtdicht af en laat rusten voordat u ze eruit haalt.

Hoe gebruik ik de automatische ontdooifunctie?

Draai de knop tegen de klok in tot de ontdooistand. Voer het gewicht van het voedsel in (100 tot 1800 g). De oven past automatisch het vermogen en de tijd aan. Een signaal herinnert u eraan het voedsel halverwege om te draaien.

Waar dienen de combinatiestanden voor?

De Combi 1 stand (30% magnetron, 70% grill) is ideaal voor vis en gratin. De Combi 2 stand (55% magnetron, 45% grill) is geschikt voor omeletten, aardappelen en gevogelte.

Wat te doen als de oven niet start?

Controleer de stekker in het stopcontact (steek na 10 seconden opnieuw in), de zekering of de stroomonderbreker (schakel een elektricien in). Als de deur niet goed gesloten is, warmt de oven niet op. Bij aanhoudende problemen neem contact op met de klantenservice.

Welke automatische kookprogramma's zijn beschikbaar?

De oven biedt 9 programma's: melk/koffie (200 ml/kop), rijst, spaghetti, aardappelen (230 g), opwarmen, vis, kip, rund/lamsvlees en saté. Selecteer de code en voer het gewicht in; de tijd en het vermogen worden automatisch ingesteld.

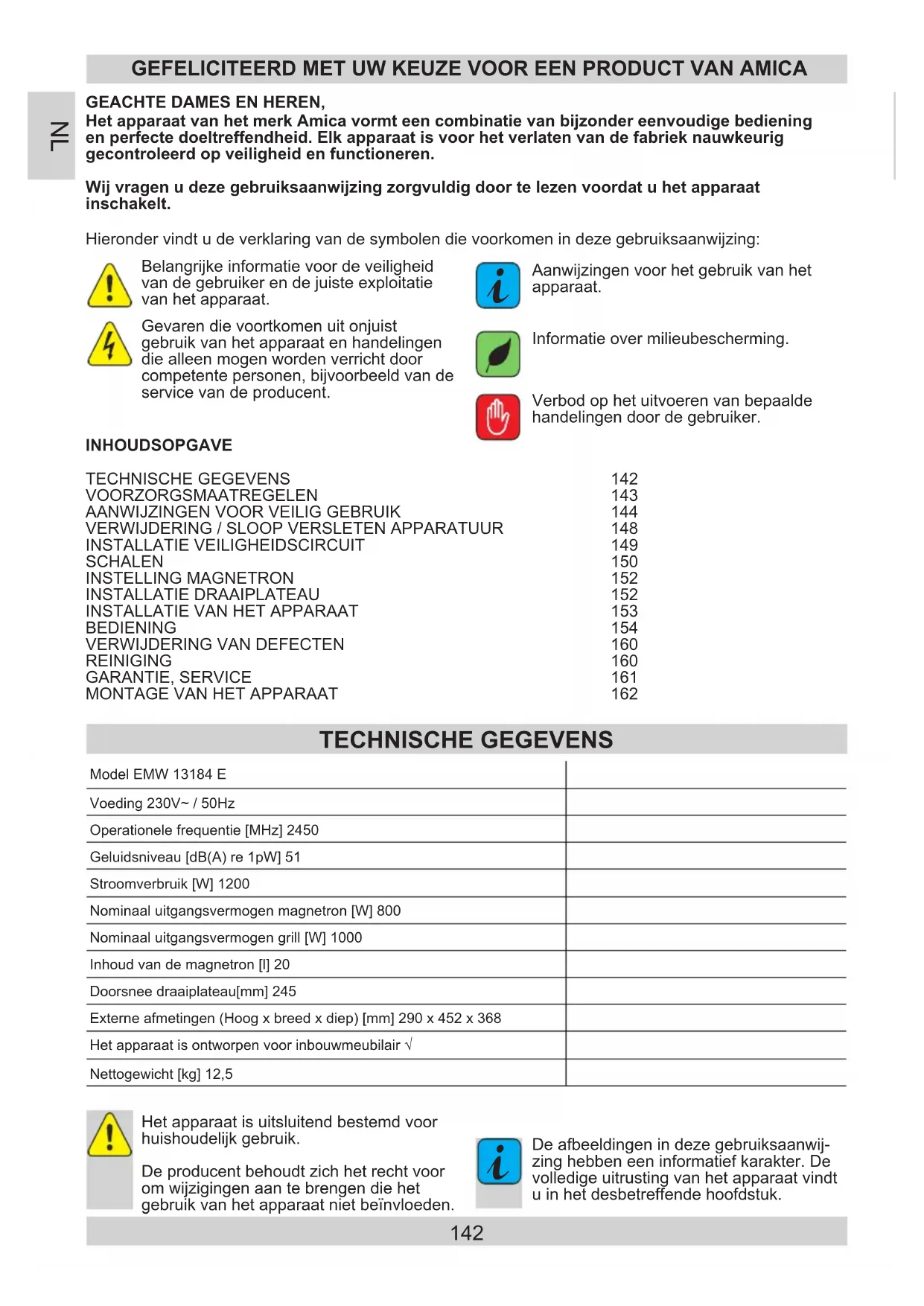

GEBRUIKSAANWIJZING EMW 13184 E AMICA

NL GEBRUIKSAANWIJZING

SEHR GEEHRTE DAMEN UND HERREN!

Het apparaat van het merk Amica vormt een combinatie van bijzonder eenvoudige bediening en perfecte doeltreffendheid. Elk apparaat is voor het verlaten van de fabriek nauwkeurig gecontroleerd op veiligheid en functioneren.

Wij vragen u deze gebruiksaanwijzing zorgvuldig door te lezen voordat u het apparaat inschakelt.

Hieronder vindt u de verklaring van de symbolen die voorkomen in deze gebruiksaanwijzing:

Belangrijke informatie voor de veiligheid van de gebruiker en de juiste exploitatie van het apparaat.

Aanwijzingen voor het gebruik van het apparaat.

Gevaren die voortkomen uit onjuist gebruik van het apparaat en handelingen die alleen mogen worden verricht door competente personen, bijvoorbeeld van de service van de producent.

Informatie over milieubescherming.

Verbod op het uitvoeren van bepaalde handelingen door de gebruiker.

INHOUDSOPGAVE

TECHNISCHE GEGEVENS	142
VOORZORGSMAATREGELEN	143
AANWIJZINGEN VOOR VEILIG GEBRUIK	144
VERWIJDERING / SLOOP VERSLETEN APPARATUUR	148
INSTALLATIE VEILIGHEIDSCIRCUIT	149
SCHALEN	150
INSTELLING MAGNETRON	152
INSTALLATIE DRAAIPLATEAU	152
INSTALLATIE VAN HET APPARAAT	153
BEDIENING	154
VERWIJDERING VAN DEFECTEN	160
REINIGING	160
GARANTIE, SERVICE	161
MONTAGE VAN HET APPARAAT	162

TECHNISCHE GEGEVENS

Model EMW 13184 E
Voeding 230V~ / 50Hz
Operationele frequentie [MHz] 2450
Geluidsniveau [dB(A) re 1pW] 51
Stroomverbruik [W] 1200
Nominaal uitgangsvermogen magnetron [W] 800
Nominaal uitgangsvermogen grill [W] 1000
Inhoud van de magnetron [I] 20
Doorsnee draaiplateau[mm] 245
Externe afmetingen (Hoog x breed x diep) [mm] 290 x 452 x 368
Het apparaat is ontworpen voor inbouwmeubilair √
Nettogewicht [kg] 12,5

Het apparaat is uitsluitend bestemd voor huishoudelijk gebruik.

De producent behoudt zich het recht voor om wijzigingen aan te brengen die het gebruik van het apparaat niet beïnvloeden.

De afbeeldingen in deze gebruiksaanwijzing hebben een informatief karakter. De volledige uitrusting van het apparaat vindt u in het desbetreffende hoofdstuk.

OM BLOOTSTELLING AAN EVENTUELE OVERMATI- GE MICROGOLFENERGIE TE VOORKOMEN

Z

Probeer de magnetron niet te starten met open deur, dit kan schadelijke blootstelling veroorzaken aan microgolfenergie. Het is belangrijk om de veiligheidsbegrenzingen niet uit schakelen en deze niet te bewerken.

Zet geen voorwerpen tussen het frontale oppervlak van de magnetron en de deur en voorkom dat vuil en etens-resten zich ophopen op de afsluitstrippen.

Start de magnetron niet wanneer deze beschadigd is.

Het is zeer belangrijk dat de deur van de magnetron goed sluit en dat er geen beschadigingen zijn aan de:

1 deur (deuken, barsten)
2 scharnieren en vergrendeling (gebroken, gebarsten of los zittend)
3 afsluitstrippen van de deur en afdichtoppervlakken

Aanpassingen, onderhoudswerkzaamheden en alle re-paraties van de magnetron dienen uitgevoerd te worden door gekwalificeerd onderhoudspersoneel van de producent. Dit betreft vooral werkzaamheden waarbij de bedekking wordt verwijderd die de gebruiker beschermt tegen microgolfstraling.

Houd het apparaat en de kabel buiten bereik van kinderen jonger dan 8 jaar.

Zet de magnetron niet een kast*

WAARSCHUWING: Dit apparaat en de bereikbare onderdelen ervan worden tijdens het gebruik heet. Vermijd contact met hete onderdelen. Kinderen jonger dan 8 jaar dienen op afstand te blijven van het apparaat, tenzij ze onder toezicht staan van een volwassene;

Het apparaat dient niet gereinigd te worden met stoom

De oppervlakken van de kast kunnen tijdens het draai- en van de magnetron warm worden;

LEES ZORGVULDIG EN BEWAAR VOOR GEBRUIK IN DE TOEKOMST
Voor het verminderen van het risico op brand, letsel of blootstelling aan de werking van overmatige micro-golfenergie dienen de volgende fundamentele veilig-heidsprincipes nageleefd worden.
Lees de gebruiksaanwijzing voor het gebruik van het apparaat.
Scherp toezicht is onontbeerlijk om het gevaar voor brand in de magnetronruimte te verminderen.
Gebruik het apparaat alleen in overeenstemming met het doel dat beschreven is in de gebruiksaanwijzing. Gebruik geen corroderende chemicaliën in het apparaat. De magnetron is speciaal ontworpen om voedsel op te warmen of te koken. De magnetron is niet geschikt voor industrieel of laboratoriumgebruik.
WAARSCHUWING: Wanneer het apparaat in de ge- combineerde modus wordt gebruikt, mogen kinderen de magnetron alleen gebruiken onder toezicht van vol- wassenen vanwege de hoge temperatuur die geprodu- ceerd wordt*;
WAARSCHUWING: Vloeistoffen en andere voedings-middelen mogen niet verwarmd worden in goed afge-sloten bakken, deze kunnen ontploffen;
WAARSCHUWING: Dit apparaat mag gebruikt worden door kinderen van 8 jaar en ouder, door personen met een lichamelijke, zintuiglijke of verstandelijke beperkingen en personen zonder ervaring of kennis van het apparaat wanneer op hen gelet wordt of ze geïinstrueerd zijn over het veilig gebruik van het apparaat en ze de gevaren kennen in verband met het gebruik van het apparaat. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud mogen niet door kinderen gedaan worden tenzij ze 8 jaar zijn of ouder en er toezicht wordt gehouden door een juiste persoon.
Gebruik alleen borden die geschikt zijn voor gebruik in magnetrons;
Wanneer voedsel wordt verwarmd in plastic of papieren bakken, moet op het functioneren van de magnetron gelet worden in verband met de mogelijkheid dat de bakken in brand kunnen vliegen;

Wanneer u rook en/of vuur ziet, doe dan het apparaat uit of haal het uit het stopcontact en laat de deur dicht totdat de vlammen minder worden;

Het opwarmen van dranken in de magnetron kan kookvertraging veroorzaken, wees daarom voorzichtig wanneer u iets met de verpakking doet;

Details over het reinigen van deurrubbers en aangrenzende delen zijn te vinden in het desbetreffende hoofdstuk.

De magnetron dient systematisch te worden gereinigd en alle opgehoopte etensresten verwijderd te worden Wanneer de magnetron niet schoon wordt gehouden, kan dit leiden tot beschadiging van het oppervlak, wat negatieve invloed kan hebben op de duurzaamheid van het apparaat en gevaarlijke situaties kan veroorzaken.

Attentie! Indien de vaste voedingskabel beschadigd raakt, dient deze bij de producent of een gespecialiseerde reparateur vervangen te worden of door een bevoegde persoon om gevaar te voorkomen.

Voor gebruik van de magnetron dient de verwarmer van de grill aangezet te worden (tijdens het aanstaan van de verwarmer kan er rook uit de ventilatieroosters van de magnetron komen)*:

- zet de ventilatie van de ruimte aan of zet het raam open,

- stel de magnetron voor 3 min. in op de grillstand en laat de verwarmer van de grill warm worden zonder voedsel te verwarmen.

De magnetron dient op een horizontale oppervlakte te staan.

Het draaiplateau en de meenemer dienen zich tijdens het koken in de magnetron te bevinden. Zet het op te warmen gerecht voorzichtig op het draaiplateau en ga er voorzichtig mee om eventueel letsel te voorkomen.

Onjuist gebruik van een bruineerschaal kan door de hoge temperatuur het breken van het draaiplateau veroorzaken.

Gebruik alleen kookzakken van de juiste grootte in magnetrons.

De magnetron heeft een aantal ingebouwde veiligheidsschakelaars die beschermen tegen de uitstoot van straling wanneer de deur openstaat. Kom niet aan deze schakelaars.

Zet geen lege magnetron aan. Wanneer de magnetron zonder voedsel of met voedsel met weinig vocht wordt ingeschakeld, kan dit brand, verkoling, vonken en beschadiging van het oppervlak ven de binnenruimte veroorzaken.

Bereid geen gerechten direct op het draaiplateau. Overmatige lokale verhitting van het draaiplateau kan het barsten ervan veroorzaken.

Geen flessen of voedsel voor baby's verwarmen in de magnetron. Ongelijk verwarmen kan plaatsvinden en letsel veroorzaken.

Gebruik geen verpakkingen met een smalle hals zoals siroopflessen.

Niet bakken in vet en in een diepe bak in de magnetron.

Maak geen conserven in de magnetron, omdat de hele inhoud van de pot niet altijd het kookpunt bereikt.

Gebruik de magnetron niet voor commerciële doeleinden. Dit apparaat is geschikt gebruik thuis of in objecten als*: personeelskeuken; in winkels, kantoren en andere werkplekken, gebruik door gasten van hotels, motels en andere accommodatie, in agrarische woongebouwen, accommodatieobjecten*;

Om kookvertraging van hete vloeistoffen en dranken en brandwonden te voorkomen, dient de vloeistof voordat deze in de verpakking wordt gedaan en halverwege de kooktijd geroerd worden. Laat het nog even in de magnetron staan en roer nogmaals voordat u de verpakking uit de magnetron haalt.

Vergeet niet dat het gerecht in de magnetron staat, om aanbranden door te lang koken te voorkomen.

Wanneer het apparaat in de gecombineerde modus wordt gebruikt, mogen kinderen de magnetron alleen gebruiken onder toezicht van volwassenen vanwege de hoge temperatuur die gegenereerd wordt.*

Dit apparaat is niet bestemd voor gebruik door personen (waaronder kinderen) met lichamelijke of geestelijke beperkingen of personen zonder ervaring met of kennis van het apparaat, tenzij dit gebruik plaatsvindt onder toezicht of overeenkomstig de gebruiksaanwijzing van het apparaat, door personen die verantwoordelijk zijn voor hun veiligheid. Zorg ervoor dat kinderen niet met het apparaat kunnen spelen.

Laat gerechten niet te lang koken

Gebruik de ruimte van de magnetron niet voor opslag.

Bewaar geen brandbare voorwerpen in de magnetron, zoals brood, koekjes, papieren artikelen, etc. Als de bliksem inslaat in een hoogspanningslijn, kan de magnetron zelf uit gaan.

Verwijder ijzeren klemmen en metalen handvaten van papieren/plastic bakken voordat deze in de magnetron worden gezet.

De magnetron moet worden geaard. Alleen aansluiten op een contact met goed werkende beschermende geleider. Zie “Installatie van veiligheidscircuit”

Bepaalde producten zoals hele eieren (gekookt en/of rauw), water met olie of vet, afgesloten bakken en dichte glazen potten kunnen ontploffen en dienen daarom niet in de magnetron te worden verwarmd.

De magnetron mag alleen aanstaan bij toezicht van volwassenen. Laat niet toe dat kinderen toegang hebben tot de besturingselementen of met het apparaat spelen.

Start de magnetron niet wanneer deze een beschadigd aansluitblok of stekker heeft, wanneer deze niet goed functioneert of wanneer deze is beschadigd of is geval- len.

Bedek de ventilatiegaten op de magnetron niet en blokkeer deze niet.

Bewaar of gebruik de magnetron niet buiten.

Gebruik de magnetron niet bij water, bij de gootsteen in de keuken, in een vochtige ruimte of bij een zwembad.

Dompel het snoer of de stekker niet onder in water.

Houd de snoeren op afstand van verwarmde oppervlakken.

Laat het snoer niet over de tafelrand of aanrecht han- gen.

Het apparaat dient gebruikt te worden wanneer de sierlijst is gemonteerd*

Het oppervlak van de binnenruimte is heet na gebruik van de magnetron.

Controleer de magnetron en het snoer regelmatig op beschadigingen. Start de magnetron niet wanneer deze beschadigd is.

VERWIJDERING / SLOOP VERSLETEN APPARATUUR

UITPAKKEN

Het apparaat is beveiligd tegen transportschade. Na het uitpakken moet het verpakkingsmateriaal zo verwerkt worden dat er geen risico voor het milieu ontstaat.

Al het materiaal dat voor de verpakking is gebruikt is milieuvriendelijk, het kan voor 100% hergebruikt wor-

den en het is gelabeld met het bijbehorende symbool.

Attentie! Het verpakkingsmateriaal (polyethyleenzakjes, stukken polystyreen etc.) bij het uitpakken buiten het bereik van kinderen houden.

UITGEBRUIKNAME

Na de gebruiksperiode mag dit product niet verwijderd worden met het normale huishoudelijke afval, maar dient afgegeven te worden bij een verzamelpunt voor recycling van elektrische en elektronische apparaten. Dit wordt aangeduid door het symbool op het product, de gebruiksaanwijzing of verpakking.

De in het apparaat gebruikte materialen kunnen hergebruikt worden volgens hun bestemming. Dankzij hergebruik, gebruik van de materialen of andere vormen van gebruik van gebruikte apparaten draagt u bij aan de bescherming van ons milieu.

Informatie over een juist punt voor verwijdering van gebruikte apparaten kunt u krijgen bij uw gemeente.

GEVAAR

Gevaar voor elektrische schokken - wanneer bepaalde binnenelementen worden aangeraakt kan dit ernstige verwondingen of overlijden veroorzaken. Demonteer het apparaat niet.

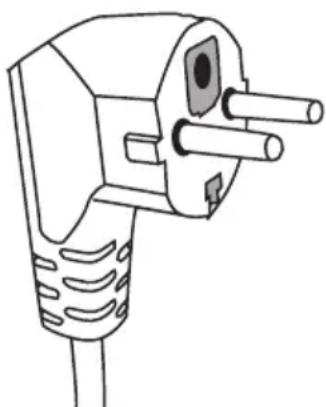

WAARSCHUWING

Gevaar voor elektrische schokken. Onjuiste gebruik van aarding kan elektrische schokken veroorzaken. Doe de stekker niet in het stopcontact voordat het apparaat goed geïnstalleerd en geaard is

Het apparaat dient geaard te worden. Bij kortsluiting vermindert de aarding het gevaar op elektrische schokken door te voorzien in een afvoerdraad voor stroom. Dit apparaat is voorzien van een ge-aarde kabel met een passende stekker. De stekker dient in een correct geïnstalleerd en geaard contact te worden gedaan.

Wanneer u de aardingsinstructies niet volledig be-

grijpt of bij twijfel of het apparaat correct is geaard, raadpleeg dan een gekwalificeerde elektricien of onderhoudstechnicus.

Als het gebruik van een verlengsnoer nodig is, gebruik dan slechts een drie-draads koord met stopcontact met een aardelektrode.

De producent is niet aansprakelijk voor schade of letsel die het resultaat zijn van het aansluiten van de magnetron op een voedingsbron zonder veiligheidscircuit of niet goed werkend veiligheidscircuit.

Het apparaat is voorzien van een kort netsnoer om het gevaar voor verstrikking of uitschakelen door struikelen over een langer snoer te voorkomen.

Bij gebruik van een verlengsnoer:

• De aangegeven nominale elektrische gegevens van het verlengsnoer dienen minstens zo groot te zijn als de nominale elektrische gegevens van het apparaat.
• Het verlengsnoer dient 3-draads te zijn met aarding,
• Een lang snoer moet zo lopen dat dit niet over het aanrecht of tafelblad hangt waar er aan getrokken zou kunnen worden door kinderen of waaraan iemand onopzettelijk zou kunnen blijven hangen.

WAARSCHUWING

Gevaar voor letsel Goed afgesloten bakken kunnen ontploffen Gesloten bakken dienen geopend te worden en in plastic zakjes dienen gaten gemaakt te worden voor het verwarmen.

Materialen die in de magnetron gebruikt kunnen worden en welke in de magnetron vermeden dienen te worden.

Bepaalde niet-metalen schalen kunnen onveilig zijn wanneer ze gebruikt worden in de magnetron. Bij twijfel kunt u de schaal controlleren volgens de volgende procedure:

Controle van de schaal:

1 Vul een magnetronveilige bak met 1 kopje koud water (250 ml), doe hetzelfde met de onderzochte schaal.
2 Laat dit 1 minuut koken op maximaal vermogen.
3 Raak de schaal voorzichtig aan. Als de schaal warm is, gebruik hem dan niet in de magnetron.
4 Overschrijd de kookduur van 1 minuut niet.

Materialen die niet in de magnetron gebruikt kunnen worden

Soort schaal Opmerkingen
Aluminium schaal	Kan elektrische boog veroorzaken Doe het gerecht in een schaal die geschikt is voor gebruik in magnetrons.
Kartonnen doos met metalen handvat	Kan elektrische boog veroorzaken Doe het gerecht in een schaal die geschikt is voor gebruik in magnetrons.
Metaal of schalen met metalen rand	Metaal schermt het gerecht af van microgolfenergie.Een metalen rand kan een elektrische boog veroorzaken.
Metalen afsluiting - gedraaid	Kunnen een elektrische boog en brand in de magnetron veroorzaken.
Plastic zakjes Kunnen brand in de magnetron veroorzaken
Schuimplastic	Schuimplastic kan smelten of de vloeistof die zich hierin bevindt verontreinigen wanneer dit wordt blootgesteld aan hoge temperatuur.
Hout	Hout droogt uit wanneer het gebruikt wordt in de magnetron en kan barsten of breken.

Materialen die gebruikt kunnen worden in de magnetron

Soort schaal Opmerkingen
Aluminiumfolie Alleen afdekking.	Kleine gladde stukjes kunnen gebruikt worden voor het afdekken van dunne stukjes vlees of gevogelte om overmatig koken te voorkomen. Er kan vonkoverslag plaatsvinden als de folie zich te dicht bij de wanden van de magnetron bevindt. De folie dient zich minimaal 2,5 cm van de wanden van de magnetron te bevinden.
Bruineringsschaal Volg de instructies van de producent. De bodem van de bruineringsschaal dient zich minimaal 5 mm boven het draaiplateau te bevinden. Onjuist gebruik kan het barsten van het draaiplateau veroorzaken.
Schotels Alleen geschikt voor de magnetron. Volg de instructies van de producent.Gebruik geen gebarsten of beschadigde schalen.
Glazen potten Verwijder altijd de dop. Gebruik alleen om gerechten tot de juiste temperatuur op te warmen. De meeste glazen potten zijn niet bestand tegen de temperatuur en kunnen breken.

SCHALEN

Glazen schalen Gebruik alleen hirt	tebestendige schalen in de magnetron. Contro-leer dat er geen metalen lijsten zijn. Geen gebarsten of gekartelde bakjes gebruiken.
Kookzakjes in de magnetron Volg	de instructies van de producent. Niet afsluiten met metalen klemmen.
Papieren borden en bekers Breng	gaatjes om de damp te laten ontsnappen. Voor korte koken/opwarmen gebruiken. Laat de magnetron niet onbewaakt koken.
Keukenpapier Gebruiken om de op	te warmen gerechten te bedekken om het vet op te laten nemen.Alleen gebruiken voor kort verwarmen onder continu toezicht.
Vetvrij papier Gebruiken als afdekking	king om spatten te voorkomen of als verpak-king voor dampen.
Kunststof Alleen geschikt voor de	magnetron. Dienen een etiket te hebben met het opschrift "voor de magnetron". Sommige plastic bakjes worden zacht wanneer het voedsel dat erin zit warm wordt. Kook-zakjes en afgesloten plastic zakjes dienen voorzien te worden van gaatjes of ventilatieopening volgens de instructies op de verpak-king.
Plastic verpakkingen Alleen geschikt voor de	magnetron. Gebruik voor het afdekken van het gerecht tijdens het koken om het vochtig te houden. Voorkom dat plastic verpakkingen het voedsel aanraken.
Thermometers Alleen geschikt voor de	magnetron. (thermometers voor vlees en suiker).
Bakpapier Gebruik als afdekking	om spatten te voorkomen en om de vochtig-heid te behouden.

Materiaal van de schaal Microgolven	Grill Combi modus
Warmtebestendig glas JA JA JA
Niet warmtebestendig glas NEE NEE	NEE
Warmtebestendige ceramiek	JA	NEE	NEE
Schalen van materiaal dat veilig is voor in de magnetron.	JA	NEE	NEE
Keukenpapier	JA	NEE	NEE
Metalen bak	NEE	JA	NEE
Metalen rek (bij de magnetron geleverd)*	NEE	JA	NEE
Aluminiumfolie en foliebakjes	NEE	JA	NEE

* Komt voor in bepaalde modellen

INSTELLING MAGNETRON

Z

Namen van magnetronelementen

Haal de magnetron en alle materialen uit de kartonnen doos en de ruimte van de magnetron De magnetron wordt met de volgende uitrusting geleverd:

Draaiplateau 1

Meenemer 1

Gebruiksaanwijzing 1

Grillrek 1*

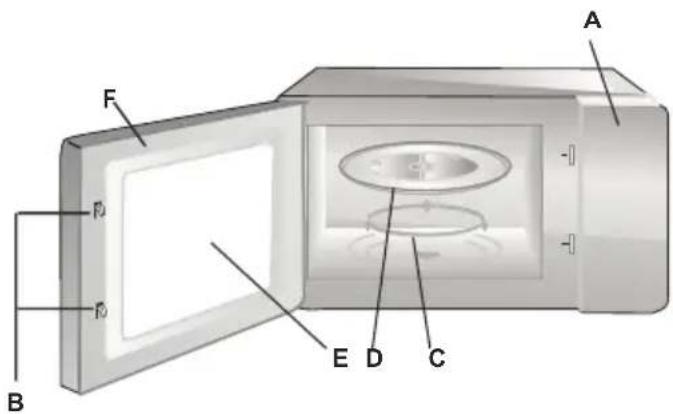

A) Bedieningspaneel
B) Veiligheidsblokkadesysteem - schakelt de voeding van de combimagnetron uit, als de deur opengaat terwijl het apparaat werkt.
C) Draaipin
D) Draaiplateau
E) Deksel
F) Deurruit

A F B E D C

1 Druk of leg het draaiplateau nooit onderste boven.
2 Gebruik bij het koken altijd het draaiplateau en de meenemer.
3 Zet voor koken of verwarmen de gerechten op het draaiplateau
4 Als het draaiplateau barst, dient u naar het dichtstbijzijnde geautori-seerde servicepunt te gaan.

Uitrustingselementen:

1. Grillrek
2. Draaiplateau
3. Draaipin

* Komt voor in bepaalde modellen Attentie: Het rek dat bij de uitrusting van het apparaat hoort, mag uitsluitend gebruikt worden wanneer de magnetron op de "GRILL"-functie staat. Zet het rek op het draai-plateau.
** De meenemer komt in twee versies voor, afhankelijk van het model. Ze zijn onderling niet uitwisselbaar.

• Verwijder alle verpakkingsmaterialen en -elementen.
• Controleer de magnetron op beschadigingen zoals deuken, verplaatsing of breuk van de deur.
• Verwijder alle beschermfolie van de kast.
• Installeer de magnetron niet wanneer deze beschadigd is.

Verwijder het lichtbruine mica-plaatje dat met schroeven vastzit aan de binnenkant ter bescherming van de magnetron niet.

Installatie

1. Het apparaat is uitsluitend bestemd voor huishoudelijk gebruik.
2. De magnetron mag alleen gebruikt worden als deze eerst wordt ingebouwd in een keukenmeubel*.
3. De wijze van montage van de magnetron wordt beschreven in de "Installatiefolder"*.
4. De magnetron dient geïnstalleerd worden in een kast van 60 cm breed en 85 cm van de keuken-vloer*.

Verwijder de pootjes van de onderkant van de magnetron niet*.

Het blokkeren van de in- en uitlaatopeningen kan de magnetron beschadigen.

Zet de magnetron zo ver mogelijk van radio's en televisies. Een draaiende magnetron kan de ontvangst van radio en tv verstoren.

1. Doe de stekker van de magnetron in een standaard stopcontact.

Controleer eerst of de spanning en frequentie hetzelfde zijn als op het typeplaatje

WAARSCHUWING: Installeer de magnetron niet boven een kookplaat of een ander apparaat dat warmte produceert. Bij dergelijke installatie kan beschadiging optreden en verliest men de garantie.

BEDIENING

Deze magnetron beschikt over moderne elektronische besturing voor het instellen van de kook- of opwarmingsparameters.

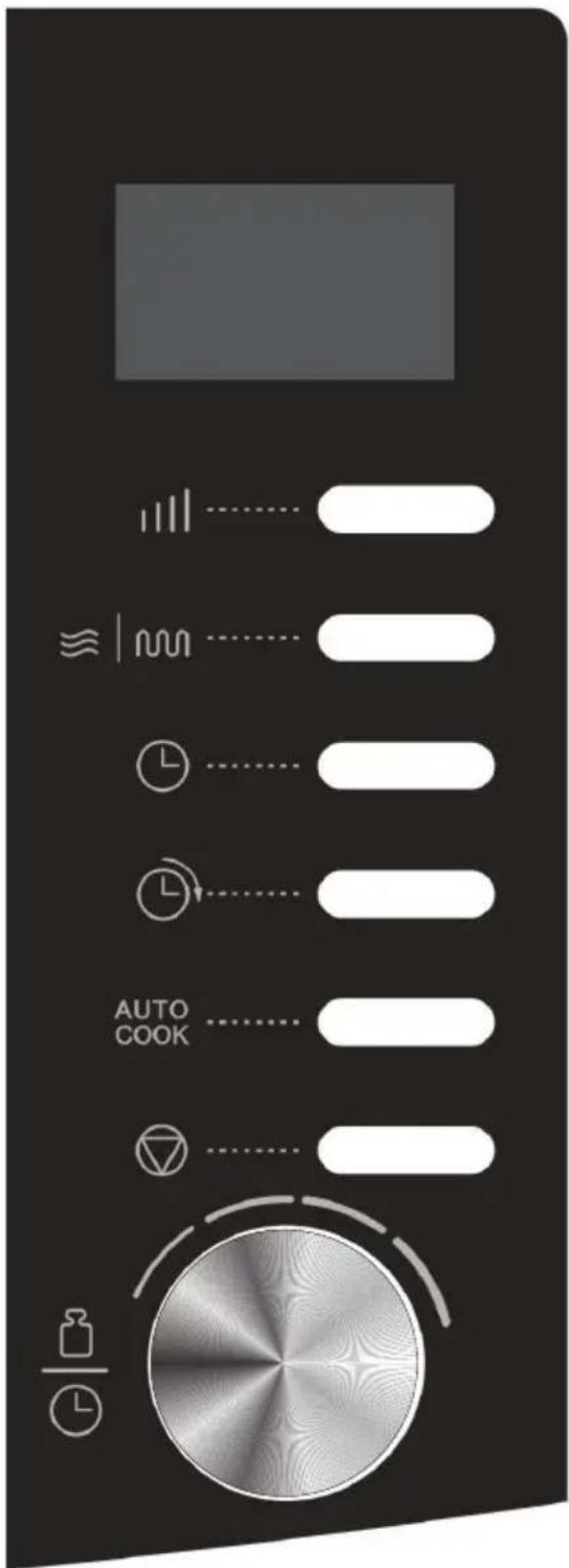

Bedieningspaneel

Toont kooktijd, vermogen, indicaties en de actuele tijd.

Druk meerdere malen op de knop om het vermogen voor het koken met microgolven in te stellen.

Dient voor instelling van het grillprogramma of een programma dat verschillende functies combineert.

Dient voor het instellen van de actuele tijd.

Dient voor het uitstellen van de start van een programma.

A Dient voor het instellen van automatisch coeken.

Dient voor het annuleren van eerde- re instellingen en het op nul zetten van de oven voordat u een kookprogramma instelt.

- Druk deze knop eenmaal in om het koken kort te onderbreken, of tweemaal om het koken te annuleren.

- Dient ook om de startblokkade in te stellen.

- Dient voor het instellen van de actuele tijd of de kooktijd.

- Dient voor het instellen van het gewicht van het gerecht.

Druk op de draaiknop om het kookprogramma te starten of om het snelkookprogramma in te stellen.

Bij iedere druk op de knop hoort u een bevestigend geluidssignaal.

INSTELLING VAN DE KLOK

Voorbeeld: Instelling van de actuele tijd op 8:30.

1. Druk eenmaal of tweemaal op de knop om te kiezen voor een tijdweergave van 12 uur of 24 uur.
2. Draai aan de draaiknop tot op de display het aantal uren 8 verschijnt.
3. Druk eenmaal op de knop (L)
4. Draai aan de draaiknop tot op de display het aantal minuten 30 verschijnt.
5. Druk opnieuw op de knop om te bevestigen.
   Attentie: U kunt tijdens het koken op de knop drukken om de actuele tijd te zien.

KOKEN MET MICROGOLVEN

Koken met alleen microgolven - de maximale kooktijd bedraagt 95 minuten.

Kies het vermogen van de microgolven door op de knop te drukken.

Kies het vermogen van de microgolven door te drukken op:

Aantal malen indrukken	Vermogen van de microgolven
Eenmaal 100%
Tweemaal 80%
Driemaal 60%
Viermaal 40%
Vijfmaal 20%
Zesmaal 00%

Voorbeeld: Koken met microgolven op een vermogen van 60% gedurende 5 minu- ten.

1. Om het vermogen van koken met microgolven in te stellen, drukt u meerdere malen op in de waakstand.

2. Zet de draaiknop op 05:00.

3. Druk op .

BEDIENING

Z

Attentie:

1. Druk eenmaal op de knop om het koken tijdelijk te stoppen

en druk daarna op de knop om het koken voort te zetten, of druk tweemaal

op om het kookprogramma volledig te stoppen.

1. Als de kooktijd is verstreken, verschijnt END op de display en hoort u elke twee minuten een geluidssignaal.

Om de boodschap END te annuleren drukt u op ofopent u de deur voordat u een andere kookfunctie start.

(De opmerkingen 1 en 2 gelden ook voor andere kookprogramma's.)

SNELSTART

Dient voor het snel inschakelen van de magnetron. De maximale kooktijd bedraagt 10 minuten.

Druk enkele malen op de knop om de kooktijd in te stellen.

De magnetron begint onmiddellijk met de bereiding op hoog vermogen.

Tijdens het koken kunt u met iedere druk op de knop de kopktijd verlengen met 30 extra seconden.

UITSTELLEN VAN DE START VAN EEN PROGRAMMA.

Dient voor het uitstellen van de starttijd van een kookprogramma. Stel dat de actuele tijd 11:10 is en u wilt dat de magnetron begint met koken om 11:30.

1. Stel het gewenste kookprogramma in.

2. Druk op de knop .

3. Draai aan de draaiknop tot op de display het aantal uren 11 verschijnt.

4. Druk op de knop

5. Draai aan de draaiknop tot op de display het aantal minuten 30 verschijnt.

6. Druk op om uw keuze te bevestigen.

Attentie:

1. U kunt de uitgestelde starttijd controleren door op de knop te drukken.
2. Als de uitgestelde starttijd is bereikt, hoort u een geluidssignaal en start het ingestelde kookprogramma.
3. Om deze functie te annuleren drukt u op de knop en vervolgens op de knop
4. Het is niet mogelijk om de start van de programma's Ontdooien naar gewicht of Snelle start uit te stellen.

GRILLEN

Grillen is het meest geschikt bij het koken van dunne plakjes vlees, steaks, gehaktballen, sjaslieks, worsten en stukjes kip. De maximale kooktijd bedraagt 95 minu- ten.

Voorbeeld: Grillen gedurende 12 minuten.

1. Druk eenmaal op de knop in de stand-bystand.
2. Draai aan de knop totdat de gewenste tijd verschijnt.
3. Druk op de knop

GECOMBINEERD KOKEN (gemengd)

De maximale kooktijd bedraagt 95 minuten.

COMBINATIE 1

30% van de tijd voor koken met microgolven, 70% van de tijd voor grillen. Gebruik deze combinatie voor het bereiden van vis of ovenschotels.

Voorbeeld: Stel dat het bereiden van een bepaald gerecht betekent dat we gedurende 25 minuten moeten koken met COMBINATIE 1.

1. Druk op de knop
2. Druk tweemaal op de knop ≈ | ∞ ∞
3. Zet de draaiknop op 25:00.
4. Druk op de knop .

COMBINATIE 2

55% van de tijd voor koken met microgolven, 45% van de tijd voor grillen. Gebruik deze combinatie voor het bereiden van omeletten, gebakken aardappelen en gevo-gelte.

Voorbeeld: Stel dat het bereiden van een bepaald gerecht betekent dat we gedurende 12 minuten moeten koken met COMBINATIE 2.

1. Druk op de knop
2. Druk driemaal op de knop ≈ | ∞ ∞
3. Zet de draaiknop op 12:00.
4. Druk op de knop

ONTDOOIEN NAAR GEWICHT

Met de magnetron kunt u verschillende soorten voedingsmiddelen ontdooien op basis van het ingevoerde gewicht. De ontdooitijd en het vermogensniveau worden automatisch ingesteld na invoering van het gewicht van het voedingsmiddel. Het toegestane gewicht van voedingsmiddelen bedraagt 100 g tot 1800 g.

Voorbeeld: Ontdooien van garnalen.

1. Plaats de bevroren garnalen in de ovenruimte en sluit de deur.
2. Draai de knop tegen de richting van de klok in om naar de ontdooimodus te gaan.
3. Draai aan de knop om het gewicht van het voedingsmiddel te kiezen.
4. Druk op de knop

Attentie: Na enige tijd stopt de magnetron het ontdooiprogramma en hoort u een geluidssignaal. Dit herinnert u eraan dat u het voedingsmiddel moet keren. Hierna sluit u de deur en drukt u op de knop om het ontdooiproces voort te zetten.

STARTBLOKKADE

Voorkomt het gebruik van de magnetron door kinderen zonder toezicht. Het is niet mogelijk om de magnetron te gebruiken als de startblokkade actief is - op de display verschijnt het symbool van de startblokkade.

Om in te schakelen:

Houd de knop gedurende 3 seconden ingedrukt als het apparaat in de stand-bystand staat of wanneer de starttijd van het programma is uitgesteld. U hoort een geluidssignaal en op de display verschijnt het symbool van de startblokkade.

Om uit te schakelen: Houd de knop ingedurende 3 seconden ingedrukt totdat het symbool van de startblokkade op de display verdwijnt.

AUTOMATISCH KOKEN

Bij automatisch koken hoeft u de kooktijd en het kookvermogen niet in te stellen. Het is voldoende om de aard en het gewicht van het te bereiden gerecht op te geven. Voorbeeld: Bereiding van 400 g vis.

1. Druk in de stand-bymodus eenmaal op AUTO cook om de code van het voedingsmiddel te kiezen..
2. Draai aan de draaiknop om het gewicht 400 g in te voeren.
3. Druk op de knop

Code:	Voedingsmiddel / kookmodus
1 Melk / koffie (200 ml/kopje)
2 Rijst (g)
3 Spaghetti (g)
4 Aardappelen (230 g)
5 Automatisch opwarmen (g)
6 Vis (g)
7 Kip (g)
8 Rundvlees / lamsvlees (g)
9 Sjaslieks (g)

VERWIJDERING VAN DEFECTEN

7N

Magnetron verstoort het beeld van de televisie	De radio- en televisieontvangst kan verstoord worden wanneer de magnetron aanstaat. Dit kan ook gebeuren bij kleine elektrische apparatuur zoals mixers, stofzuigers en elektrische ventilato-ren. Dat is een normaal verschijnsel.
De magnetron is slecht verlicht	Bij bereiding op een laag vermogen kan het licht van de magnetron zwakker worden. Dat is normaal.
Er verzamelt zich damp op de deur, er komt hete lucht uit de ventilatieopeningen	Tijdens het koken van gerechten kan er damp ontstaan. Het merendeel ontsnapt via de ventilatieopeningen.Een deel ervan kan zich verzamelen op een koele plek, zoals de deur van de magnetron. Dat is normaal.

Defect Mogelijke oorzaak Verwijdering
Magnetron kan niet gestart worden.	Aansluitsnoer zit niet goed in het stopcontact	Haal de stekker eruit en doe deze na 10 seconden opnieuw in het contact.
	Doorgebrande zekering, of de veiligheidsschakelaar heeft gewerkt.	Vervang de zekering of die de zekering aan (reparatie alleen door Service van Amica)
	Probleem met het contact	Controleer het contact met behulp van andere elektrische apparaten.
De magnetron verwarmt niet. De deur zit niet goed dicht. Doe de deur goed dicht.
Het glazen draaitableau maakt lawaai wanneer de magnetron aanstaat.	Vuile draairing en onderkant van de magnetron.	Zie "Onderhoud van de mag-netron"

REINIGING

Zorg er voor het reinigen voor dat de magnetron niet aangesloten is op de voedingsbron.

a) Reinig de binnenkant van de magnetron na gebruik met een vochtige doek.
b) Reinig de accessoires normaal in water met zeep.
c) Reinig het deurkozijn, pakking en aangrenzende elementen wanneer deze vuil zijn met een vochtige doek. Bij het reinigen van het oppervlak van de deur en magnetron alleen milde, niet-schurende zeep of reinigingsmiddelen gebruiken op een spons of zachte doek.

Gebruik voor het reinigen van de glazen deur geen agressieve schuurmiddelen of scherpe metaalsponzen omdat dit krassen en beschadiging van de ruit kan veroorzaken.

Om de binnenruimte te reinigen: doen een halve citroen in een schaaltje, voeg 300 ml water toe en zet de magnetronfunctie op 100% gedurende 10 minuten.

Haal de magnetron na het reinigen uit het stopcontact en neem de binnenkant af met een zachte droge doek.

Garantie

De garantieverplichtingen blijken uit het garantiebewijs.

De producent is niet aansprakelijk voor schade die is veroorzaakt door oneigenlijk gebruik van het product.

Z

Verklaring van de producent

Hierbij verklaart de producent dat dit product voldoet aan de basiseisen van de volgende EU-richtlijnen:

● laagspanningsrichtlijn 2006/95/EG,
- richtlijn inzake elektromagnetische compatibiliteit 2004/108/EG,
● richtlijn voor ecologisch ontwerp 2009/125/EG,

het product is daarom voorzien van het -erk en er is een conformiteitsverklaring afgegeven door de markttoezichthoudende organen.

Sequence Name Quantity 1 Cabinet 2 3 4 5 6 7

Sequence	Name	Quantity
1	Cabinet
2	Microwave Oven	1
3	Shutter	1
4	Upper Exhaust Guide	1
5	Screw 4X8	4
6	Screw 4X10	4
7	Screw 3X25	4

⑤ 4x8mm

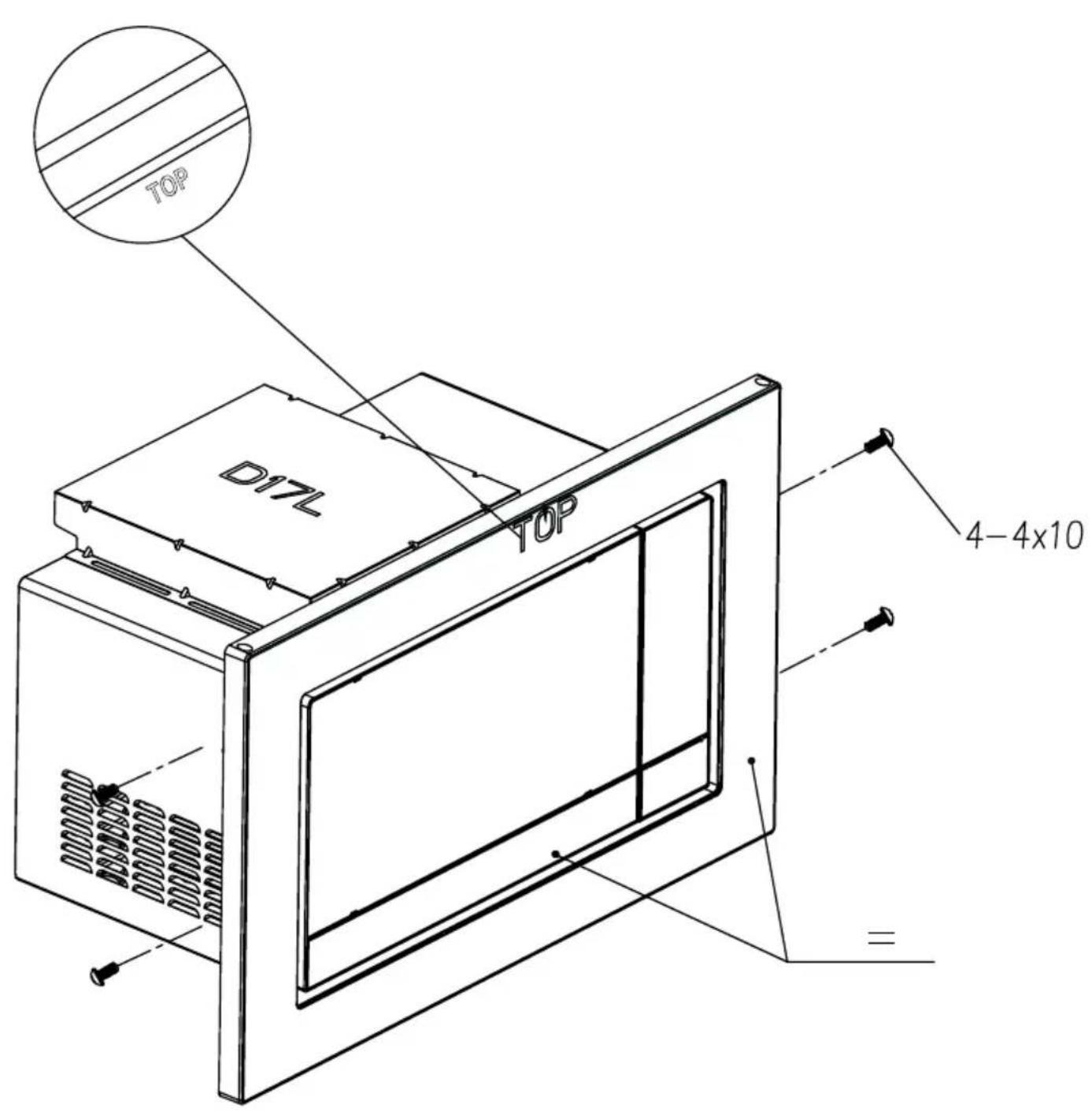

⑥ 4×10mm

⑦ 3×25mm

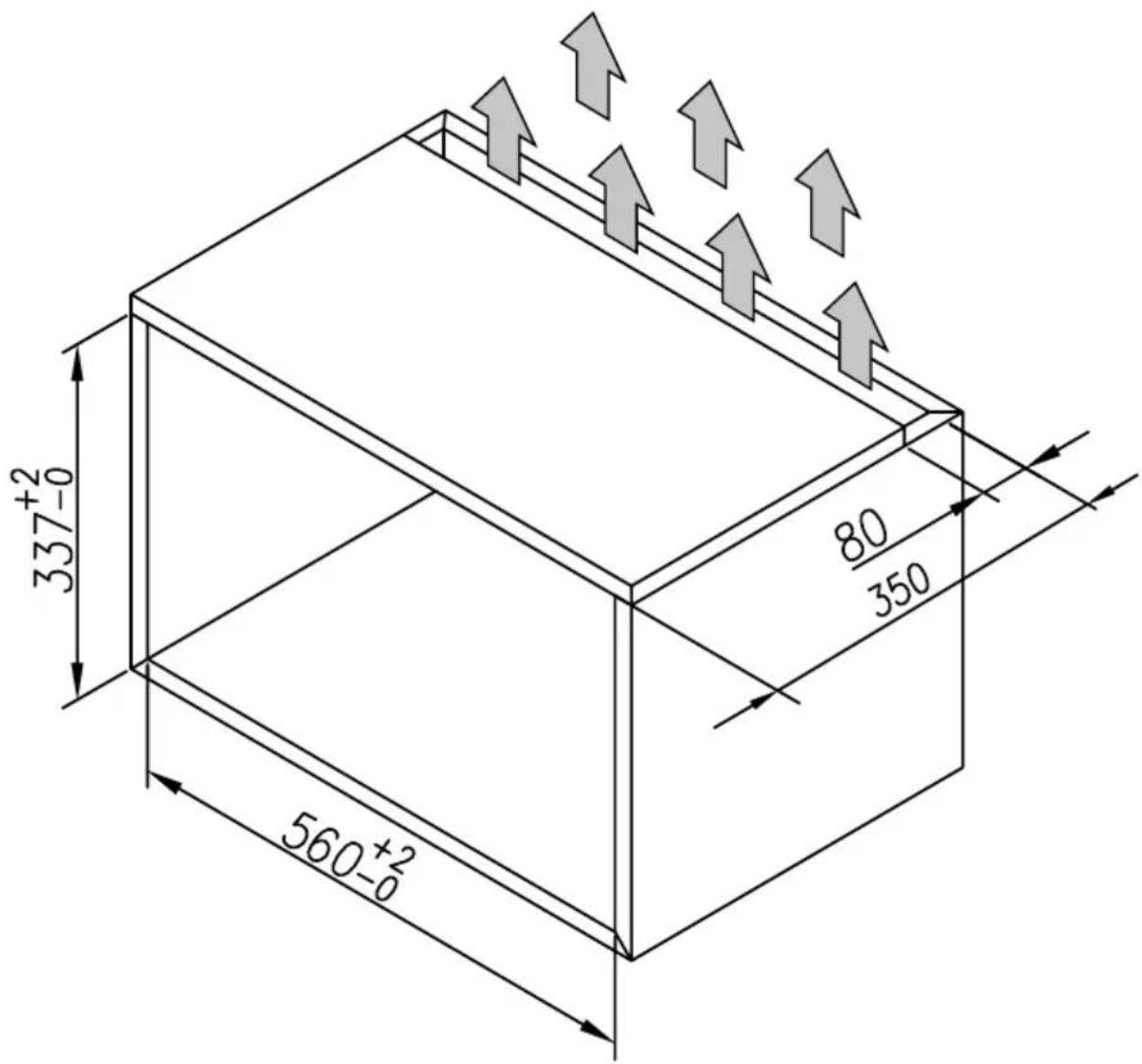

337⁺²₋₀ 80 350 560⁺²₋₀

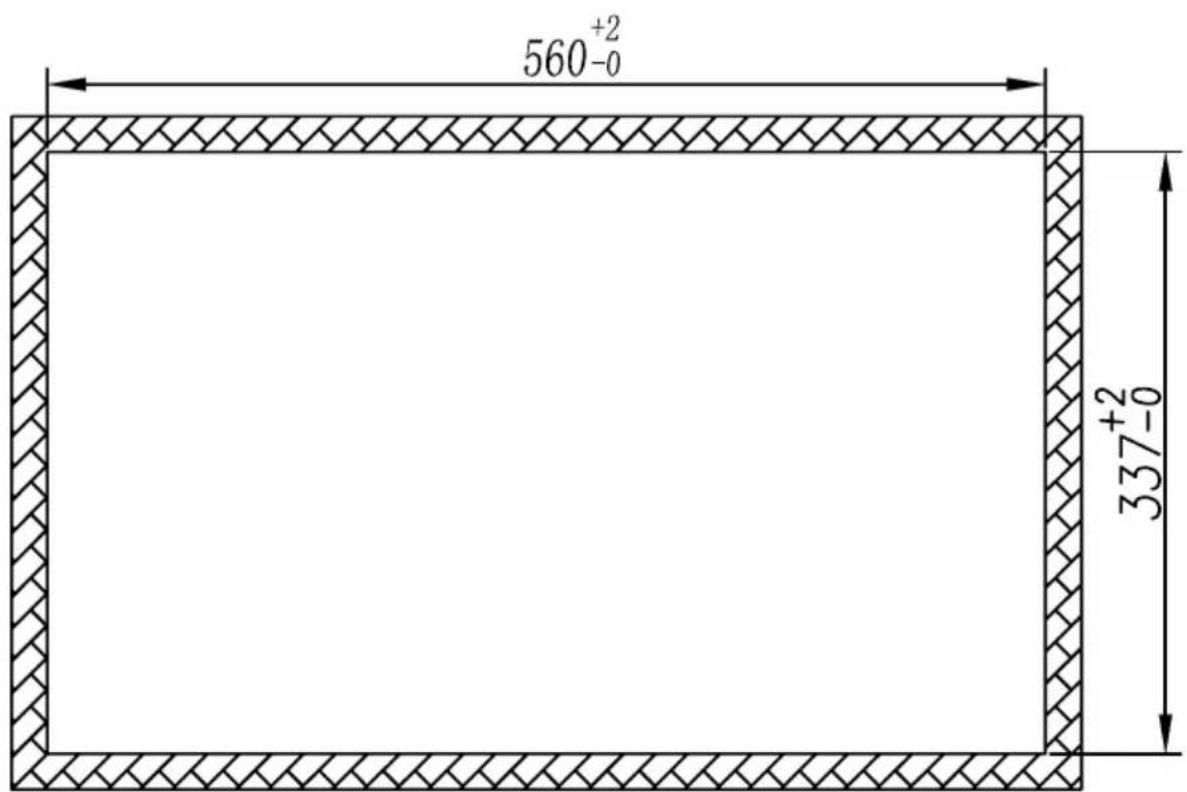

560⁺²₋₀ 337⁺²₋₀

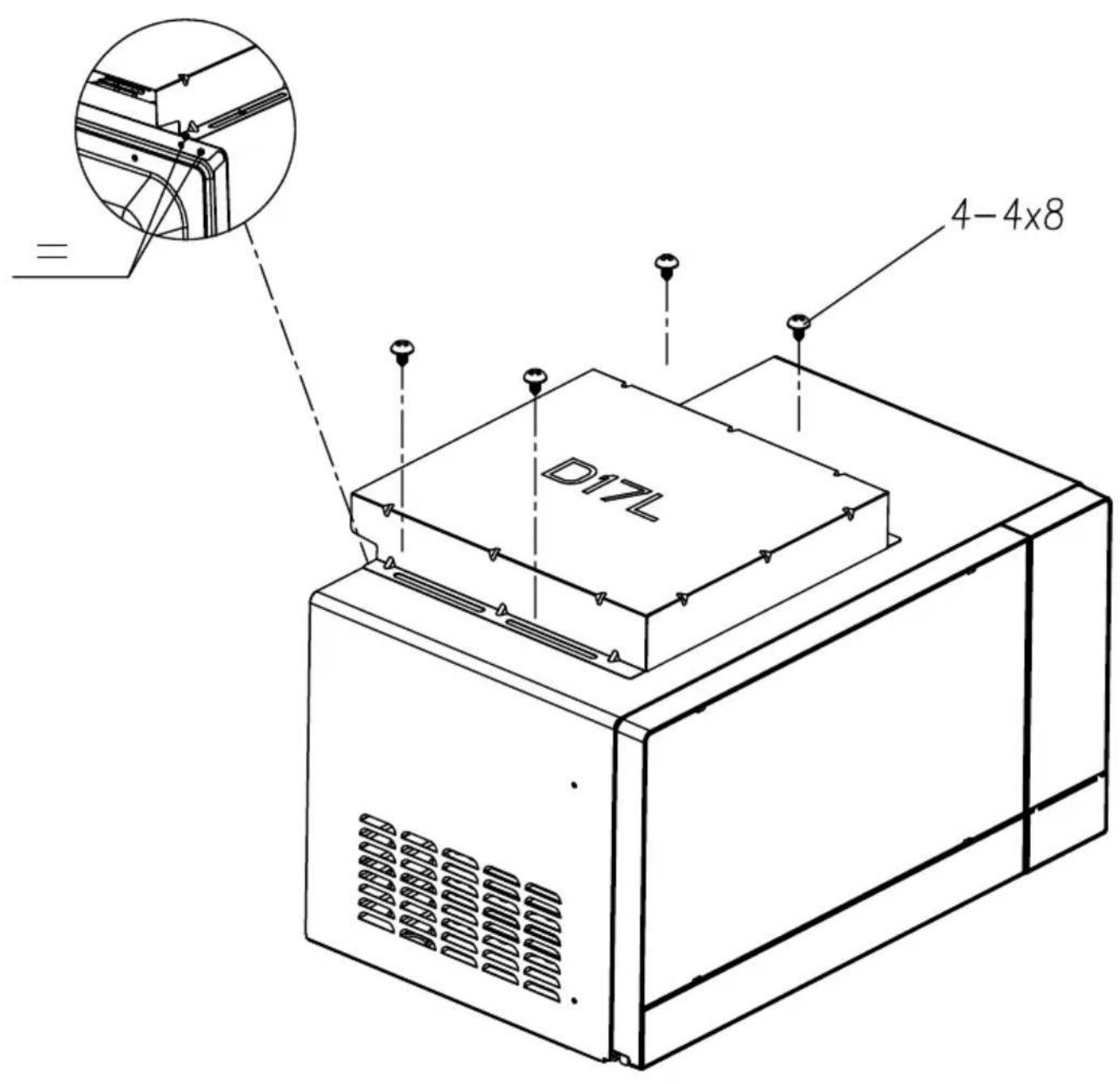

D17L 4-4x8
