GEBRUIKSAANWIJZING Integra 60 B2 ECO Airforce

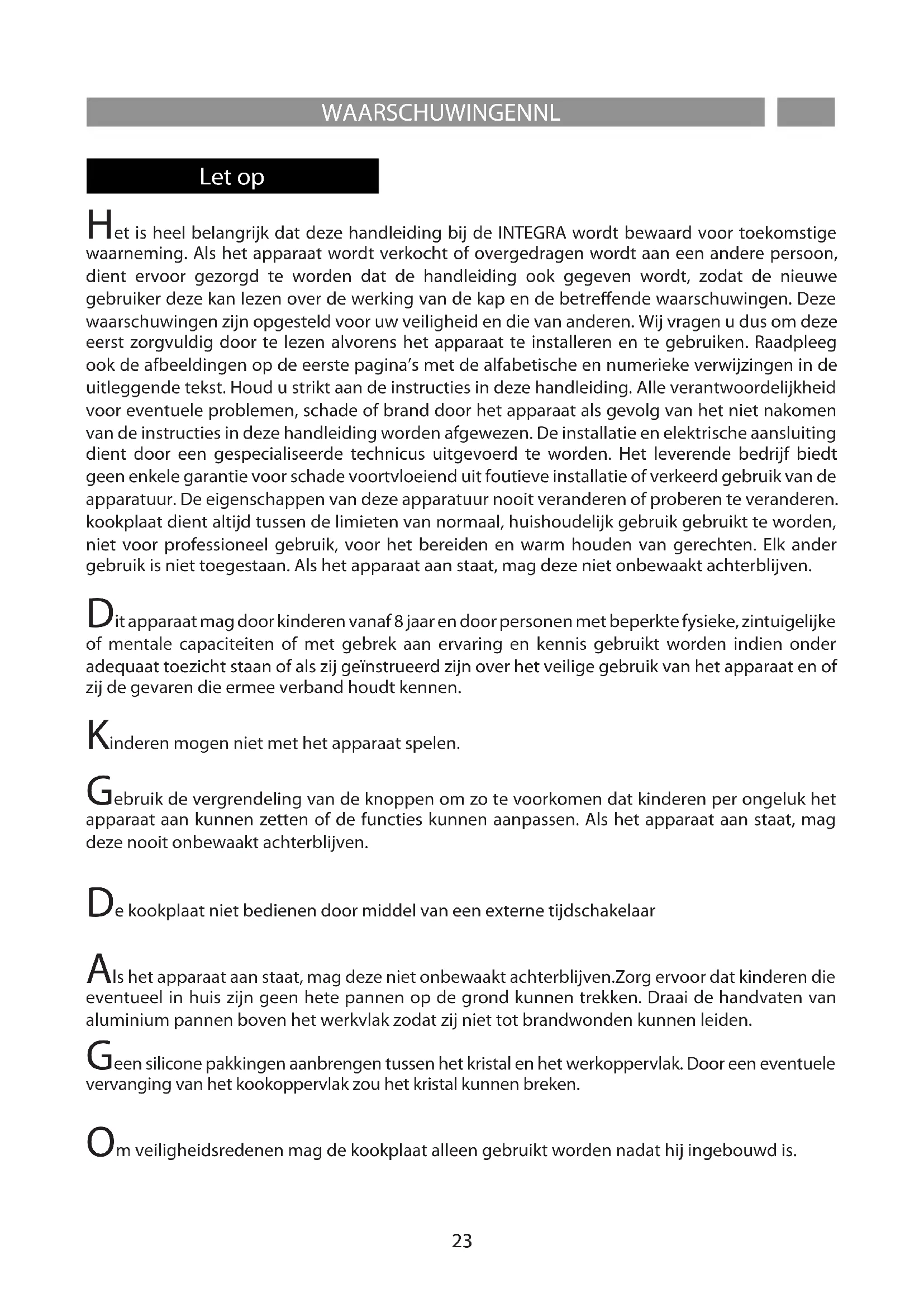

Het is heel belangrijk dat deze handleiding bij de INTEGRA wordt bewaard voor toekomstige waarneming. Als het apparaat wordt verkocht of overgedragen wordt aan een andere persoon, dient ervoor gezorgd te worden dat de handleiding ook gegeven wordt, zodat de nieuwe gebruiker deze kan lezen over de werking van de kap en de betreende waarschuwingen. Deze waarschuwingen zijn opgesteld voor uw veiligheid en die van anderen. Wij vragen u dus om deze eerst zorgvuldig door te lezen alvorens het apparaat te installeren en te gebruiken. Raadpleeg ook de afbeeldingen op de eerste pagina’s met de alfabetische en numerieke verwijzingen in de uitleggende tekst. Houd u strikt aan de instructies in deze handleiding. Alle verantwoordelijkheid voor eventuele problemen, schade of brand door het apparaat als gevolg van het niet nakomen van de instructies in deze handleiding worden afgewezen. De installatie en elektrische aansluiting dient door een gespecialiseerde technicus uitgevoerd te worden. Het leverende bedrijf biedt geen enkele garantie voor schade voortvloeiend uit foutieve installatie of verkeerd gebruik van de apparatuur. De eigenschappen van deze apparatuur nooit veranderen of proberen te veranderen. kookplaat dient altijd tussen de limieten van normaal, huishoudelijk gebruik gebruikt te worden, niet voor professioneel gebruik, voor het bereiden en warm houden van gerechten. Elk ander gebruik is niet toegestaan. Als het apparaat aan staat, mag deze niet onbewaakt achterblijven. Dit apparaat mag door kinderen vanaf 8 jaar en door personen met beperkte fysieke, zintuigelijke of mentale capaciteiten of met gebrek aan ervaring en kennis gebruikt worden indien onder adequaat toezicht staan of als zij geïnstrueerd zijn over het veilige gebruik van het apparaat en of zij de gevaren die ermee verband houdt kennen. Kinderen mogen niet met het apparaat spelen. Gebruik de vergrendeling van de knoppen om zo te voorkomen dat kinderen per ongeluk het apparaat aan kunnen zetten of de functies kunnen aanpassen. Als het apparaat aan staat, mag deze nooit onbewaakt achterblijven. De kookplaat niet bedienen door middel van een externe tijdschakelaar Als het apparaat aan staat, mag deze niet onbewaakt achterblijven.Zorg ervoor dat kinderen die eventueel in huis zijn geen hete pannen op de grond kunnen trekken. Draai de handvaten van aluminium pannen boven het werkvlak zodat zij niet tot brandwonden kunnen leiden. Geen silicone pakkingen aanbrengen tussen het kristal en het werkoppervlak. Door een eventuele vervanging van het kookoppervlak zou het kristal kunnen breken. Om veiligheidsredenen mag de kookplaat alleen gebruikt worden nadat hij ingebouwd is. Let opANWEISUNGEND

Het reinigen en onderhoud mogen niet zonder toezicht door kinderen worden uitgevoerd. Als de spanningskabel beschadigd blijkt, mag deze alleen vervangen worden door het centrum voor assistentie of gekwaliceerd personeel. Opwaarts van het apparaat moet een schakelaar voorzien worden voor een omnipolaire stroo- monderbreking, met contactopening van minstens 3 mm. LET OP: Enkel de veiligheidsvoorzieningen, ontworpen door de fabrikant van het apparaat of aangeduid in de instructies van de fabrikant van het apparaat , geschikt voor het gebruik, of de in het apparaat ingebouwde veiligheidsvoorzieningen mogen aanwezig zijn op de kookplaten. Het gebruik van niet geschikte veiligheidsvoorzieningen kan ongevallen veroorzaken. Bij het installeren van de apparatuur moet het worden aangesloten op een voeding, waarvan de impedantie van het systeem moet worden ingesteld op een waarde van 0,005+j0,005[Ohm]. Controleer voor het inbouwen of de kookplaat zichtbare schade heeft. Gebruik nooit een beschadigd apparaat aangezien dit gevaarlijk kan zijn voor de veiligheid. Dekookplaats mag alleen door gespecialiseerd personeel worden ingebouwd en aangesloten worden op het elektriciteitsnet. De elektrische veiligheid wordt alleen gegarandeerd als de kookplaat geaard is. Laat bij twijfel de elektrische bedrading controleren door een gekwaliceerde elektricien. Sluit de kookplaat niet op het elektriciteitsnetwerk aan met een verlengsnoer of meerdere stopcontacten, omdat zo niet de benodigde veiligheid gegarandeerd kan worden (bijv. risico op oververhitting).Alvorens de kookplaat aan te sluiten, dienen eerst de elektrische gegevens (spanning en frequentie) gecontroleerd te worden die op de sticker staan ten opzichte van die van het elektriciteitsnet.Deze gegevens dienen absoluut overeen te komen, anders kan er schade aan het apparaat ontstaan. Raadpleeg bij twijfel een elektricien. Verwijder bij installatie- en onderhoudswerkzaamheden alsmede reparaties de stekker van het apparaat uit het stopcontact.ANWEISUNGEN

Alle regels ten aanzien van de luchtafvoer dienen te worden gerespecteerd. LET OP: Zet het apparaat uit als het oppervlak gebarsten is om mogelijke elektrische schokken te voorkomen. Maak nooit het omhulsel van het apparaat open. Eventueel contact met onderdelen die onder spanning staan of het aanpassen van de elektrische of mechanische structuur kan leiden tot problemen met de werking. De inductieplaat mag nooit als werkvlak gebruikt worden. De ruwe onderkanten van de bakken kan het kookvlak beschadigen. Zorg dat de kookzone en de onderkanten van pannen altijd goed droog zijn. Heel hete olie en vet kunnen snel ontbranden. Loop nooit weg bij het verhitten van olie of vet. Doof het vuur niet met water mocht de olie of het vet vlam vatten. Doof de vlammen met een deksel of bord met een branddeken. Zet de kookplaat uit. Zet in geen geval brandbare objecten op de kookplaat. LET OP: Brandgevaar: laat geen voorwerpen op de kookoppervlakken staan. BrandgevaarANWEISUNGEND

LET OP: Dit apparaat en de naastliggende gedeeltes worden heel warm tijdens het gebruik. Blijf altijd goed opletten en raak geen warme elementen aan. Houd kinderen jonger dan 8 jaar uit de buurt als zij niet onder constant toezicht staan. Leg geen voorwerpen, zoals vorken, messen, lepels of deksels, op de inductieplaat opdat zij verwarmd kunnen worden. Verwarm geen afgesloten bakken, zoals bijvoorbeeld een blikje, op de kookplaat. Door de gegenereerde overdruk kan deze uit elkaar barsten. Er mogen alleen ferromagnetische pannen gebruikt worden voor het koken op inductie. De volgende pannen zijn geschikt: gietijzer, staal, pannen speciaal voor inductie koken van roestvrij staal.Gebruik alleen pannen met een gladde bodem. Plaats niets tussen de onderkant van de pan en de keramische glasplaat, bijvoorbeeld warmteverdelers. Kookgebied Minimumdiameter Aanbevolen maximumdiameter

• aanbevolen maximum diameter komt overeen met de diameter van het kookgebied; het is mogelijk pannen met een grotere diameter te gebruiken, maar de warmte wordt dan minder gelijkmatig verdeeld. Controleer of pannen geschikt zijn door te kijken of er een magneet aan blijft plakken. Risico op brandwonden Geschikte pannenANWEISUNGEN

Er bestaat een ander soort pan speciaal geschikt voor inductie waarvan de bodem niet helemaal ferromagnetisch is. Ongeschikte pannen Gebruik nooit pannen van: normaal jn staal, glas, terracotta, koper en aluminium. Zet nooit een lege pan op het vuur. Dit kan tot schade leiden. Zet geen hete pannen op de knoppen, lampjes of de rand van de kookplaat. Dit kan tot schade leiden. Pannen die helemaal droogkoken, kunnen schade veroorzaken aan de keramische glasplaat, waarvoor de producent niet verantwoordelijk is. Apparatuur is uitgerust met een koelfan. Als zich onder de ingebouwde kookplaat een lade bevindt, dient ern een passende afstand tussen de inhoud van de la en het onderste gedeelte van het apparaat te zitten om zo voor ventilatie te zorgen. Het werkoppervlak moet vlak en horizontaal zijn. Het meubel moet uitgesneden worden voor dat het apparaat wordt geïnstalleerd. Verwijder spaan om de werking van de elektrische onderdelen niet te schaden. Voor de ventilatie van het kookoppervlak moet het volgende worden voorzien: -een afstand van 20 mm tussen het achterste deel van het meubel en de muur van de keuken (afb. 1-2). -Als het kookoppervlak op een schuif is geïnstalleerd, een afstand van 65 mm laten tussen de schuif en het bovenste gedeelte van het werkoppervlak (afb. 1). Bewaar, in de eventuele la onder de kookplaat, geen kleine voorwerpen of blaadjes papoer die, als zij aangezogen worden, de fan kapot kunnen maken en de koeling van het apparaat in gevaar kunnen brengen, net als brandbare of metalen voorwerpen die heet kunnen worden of kunnen ontbranden. Als de kookplaat achter een deurtje van een meubel is gemonteerd, het deurtje open laten staan als hij aanstaat. Sluit het deurtje alleen als het apparaat en de lampjes uit zijn. Als het apparaat gemonteerd wordt boven een oven of in een elektrische keuken uitgerust met een pyrolitisch systeem mag deze niet gebruikt worden als het pyrolitische proces gaande is, aangezien dan de bescherming tegen oververhitting van de kookplaat in werking kan treden. Het kookoppervlak mag niet boven een vaatwasser geïnstalleerd worden daar de stoom van de vaatwasser een slechte werking van het elektronisch circuit van het kookoppervlak zou kunnen veroorzaken. Ongeschikte pannen Risico op defectenANWEISUNGEND

Het vervangen van eventuele defecte of kapotte onderdelen met originele reserveonderdelen: alleen hiermee wordt aan de veiligheidsnorm voldaan. Waarschuwingen voor personen met een pacemaker: houd er rekening mee dat in de directe nabijheid van het werkende apparaat er een elektromagnetisch veld ontstaat. De kans dat de pacemaker in werking treedt is heel klein. Raadpleeg bij twijfel de producent van de pacemaker of uw arts. Geluiden Inductie kan een licht geluid produceren; dit verschilt met betrekking tot het materiaal, het soort pan en het gekozen vermogen. Als de kookplaat vaak wordt gebruikt gaat de koelfan aan om de elektriciteitstoevoer te garanderen zodat er een gezoem ontstaat: dit is normaal.W Reinig met een vochtige doek en maak het kookoppervlak door voor het eerste gebruik. Het is raadzaam het apparaat te drogen na reiniging van het apparaat met een vochtige doek om kalkresten te voorkomen. Als het apparaat voor de eerste keer aangezet wordt, kan het zijn dat er geuren vrijkomen of dat er rook ontstaat. Met elk volgend gebruik wordt de geur minder totdat deze helemaal verdwenen is. Geuren en eventuele rook zijn niet symptomatisch voor een verkeerde aansluiting of eventuele schade aan het apparaat en zijn niet schadelijk voor de gezondheid.W Geluiden Eerste gebruik Gebruik geen stoomapparaat aangezien de stoom bij onderdelen kan komen die onder druk staan en tot kortsluiting kan leiden. Eventuele werkzaamheden of reparaties aan het apparaat in de garantieperiode dienen alleen uitgevoerd te worden door de bevoegde technische assistentie van de producent. Als dit niet het geval is vervalt de garantie direct. Voor eventuele problemen die erop volgen, worden deze in geen geval erkend door de garantie van de producent.ANWEISUNGEN

Integra is uitgerust met elektronische sensorknoppen die op aanraking reageren. Eerst de kookplaat aandoen en daarna de gewenste kookzone. Aanzetten van de kookplaat Druk op power voor minstens 2 seconden.Alle displays gaan aan. Als er geen andere knop wordt aangeraakt, gaat de kookplaat binnen enkele seconden uit om veiligheidsredenen. Activeren van gewenste kookzone Raak de knop aan van de betreffende kookzone.. Op het display verschijnt 0 druk op + of - om het gewenste vermogen te selecteren tussen 1 tot

P: geeft de functie Booster aan en is aanwezig in elke kookzone. Druk om hem te activeren op de knop + tot aan vermogen 9 en druk dan nogmaals op de knop. Deze functie blijft actief voor 5 minuten, daarna stelt het systeem zich in op vermogen 9. Het is raadzaam deze functie te gebruiken om water sneller aan de kook te brengen.Als er geen geschikte pannen op de verschillende kookzones worden gezet of herkend, geeft de functie pot detection dit aan met het symbool “u”Plaats dus een pan met de juiste diameter en van het juiste materiaal op de kookzonesm zoals aangegeven in de paragraaf geschikte pannen.De kookzone gaat na 10 minuten automatisch uit als er geen pan wordt herkend. Kookplaat uitzetten en indicatie restwarmte Raak de knop power aan. Aanzetten van de kookplaat Activeren van gewenste kookzone Pot Detection Kookplaat uitzetten en indicatie restwarmteANWEISUNGEND

Het lampje van de hoofdschakelaar en de lampjes van de kookzones gaan uit, De kookplaat is uit. Het lampje restwarmte is aan met een H voor elke kookzone, die blijven branden totdat elke zone voldoende is afgekoeld. Let op verbrandingsgevaar Raak de kookzone nie aan als deze indicatie (H) zichtbaar is. Als de kookzone langer aanblijft staan dat op hetzelfde vermogen, gaat het apparaat vanzelf uit en verschijnt de aanduiding van de restwarmte H. Zet hem weer zoals gebruikelijk door de kookzone weer aan te zetten. De volgende tabel geeft de maximale tijd aan dat hij ononderbroken aan blijft staan voor elk vermogensniveau: Vermogen werkingslimieten in minuten

P 5 De functie timer kan ingesteld worden van 1 tot 99 minuten voor elke kookzone.Activeren van de timer: kies de kookzone en stel het gewenste vermogensniveau in, druk daarna gelijktijdig op de knoppen + en -, druk daarna op + of - om het gewenste aantal minuten in te stellen. Een akoestisch signaal van 2 minuten lang geeft aan dat het aantal ingestelde minuten is verstreken en dat de kookzone automatisch uitgaat. TimerANWEISUNGEN

De functie countdown kan worden geactiveerd als de kookplaat uit of aan staat, loopt van 1 tot 99 minuten, maar in tegenstelling tot de timer, zorgt er niet voor dat de kookzone uitgaat.Als de plaat uitstaat: druk gelijktijdig op de knoppen + en -, druk dan op + of - om het gewenste aantal minuten in te stellen; de display gaat uit en er knipperen twee puntjes rechts onderin.Het einde van de ingestelde minuten wordt aangegeven door een akoestisch signaal.Als de plaat aanstaat: voer dezelfde procedure uit zoals als de kookplaat uitstaat zonder een bepaalde kookzone te selectioneren. De kookplaat is uitgerust met een veiligheidsvergrendeling zodat deze niet per ongeluk aangezet kan worden door kinderen. Kan alleen aangezet worden als de kookzone niet geselecteerd is. Activeren: raak de knop power aan, raak tegelijkertijd de knop aan die de kookzone aangeeft rechtsonder en knop - en druk opnieuw op de knop die de kookzone aangeeft rechtsonder. Eenmaal de functie Child Lock geactiveerd, verschijnt op de display het symbool L. Activeren: raak de knop power aan, raak tegelijkertijd de knop aan die de kookzone aangeeft rechtsonder en knop -; druk opnieuw op de knop -. Countdown Child-Lock kinderbeveiligingANWEISUNGEND

TLC 1: On/O motor 2: - motor 3: On/O 4: + motor 5: On/O light Opmerking: de LED op de kap geeft de verschillende snelheden aan: groen 1e snelheid, oranje 2e snelheid, rood 3e snelheid en rood knipperend 4e snelheid. „Als het nodig is om de elektronische afstandsbediening te verwisselen moet ze opnieuw worden gekalibreerd op de frequentie van de nieuwe afstandsbediening, volgens de volgende procedure: Aansluitingsprocedure:

1. De stroomtoevoer van de kap afsluiten

2. De kap opnieuw voeden

3.(het commando moet via de toets 3 ingeschakeld worden) Binnen de 5 seconden op de lichttoets drukken en als de lichten aangaan de toets loslaten

4. Binnen de 5 seconden op de motortoets drukken en loslaten

Nu moet ongeveer 10 seconden gewacht worden - vervolgens de kap normaal gebruiken. Opmerkingen: 4 uur na de laatste inschakeling van een van de toetsen gaat de kap automatisch uit. Bij interferentie van andere radiobesturingen de procedure voor de codewijziging uitvoeren. Als de afstandsbediening moet vervangen worden, moet de elektronica via de aansluitingsprocedure op de frequentie van de nieuwe afstandsbediening afgesteld worden. Procedure voor de aanmaak van een nieuwe code voor de kookplaten. De radiobesturing wordt geleverd met bepaalde codes. Indien u nieuwe random codes wenst te genereren, moet u de volgende procedure volgen: de stroomtoevoer naar de kookplaten afsluiten en weer inschakelen, binnen de 5 seconden gelijktijdig de twee toetsen plus en minus minstens 10 seconden indrukken, de LED zullen aangaan, vervolgens opnieuw op de twee toetsen drukken (binnen de 3 seconden). Als de LED drie keer knipperen, betekent dit dat de handeling werd afgerond. Nadat de code van de afstandsbesturing werd gewijzigd, moet de aansluitingsprocedure opnieuw uitgevoerd worden.ANWEISUNGEN

De kookplaat dient na elk gebruik schoongemaakt te worden. Laat het apparaat eerst afkoelen alvorens hem schoon te maken. Het is raadzaam om voorafgaand aan het schoonmaken van de keramische glasplaat de kinderbeveiliging te activeren zodat de plaat niet per ongeluk aangaat (zie functie Child Lock). Gebruik alleen reinigingsproducten voor kookplaten van keramisch glas. Volg de aanwijzingen op de verpakking van dit product. Gebruik niet een van de volgende producten voor de reiniging. Deze zouden het oppervlak van de plaat kunnen beschadigen van keramisch glas: antikalkproducten of voor het verwijderen van vlekken en/of roest, afwasmiddel of wasmachinemiddel, reinigingsmiddelen voor glas reinigingsmiddelen met soda, ammoniak, zuren of chlorides. elk willekeurig schoonmaakmiddel, spons, schuurborstels oplosmiddelen gum voor het verwijderen van vuil scherpe voorwerpen producten voor het reinigen van ovens of grils een stoomapparaat aangezien de stoom bij onderdelen kan komen die onder druk staan en tot kortsluiting kan leiden. Volg om de lijst van de kookplaat niet te beschadigen de volgende instructies: Gebruik alleen warm water met weinig schoonmaalmiddel Gebruik in geen geval scherpe voorwerpen of schuurmiddelen Gebruik geen mes voor ramen. Eventuele vuilresten kunnen worden verwijderd met een met voor ramen. Let op dat u zich niet verwond aan het mes. Als er suiker of voedsel met suiker, plastic of zilverfolie op de warme kookplaat komt, is het raadzaam hem uit te zetten. Verwijder deze substanties gelijk van de kookzone, ook als de plaat KookplaatANWEISUNGEND

nog warm is met behulp van een mesje, als hij afkoelt kan dit het keramisch glas beschadigen. (let op: risico op brandwonden!!!) Reinig tenslotte de kookzone als deze is afgekoeld. De signalering op de plaat kan gebruikt worden voor het gebruik van aggressieve en schuurmiddelen, staalsponzen en onderkanten van pannen. Vermijd het gebruik van deze producten voor het reinigen. Het is in ieder geval niet toegestaan om op enige manier de werking van het product aan te passen. Let op: alle problemen die aangegeven zijn in deze paragraaf zijn alleen voor het estetische karakter en beïnvloeden op geen enkele manier de juiste werking van het apparaat. Deze kunnen de garantie niet herstellen.REINIGING EN ONDERHOUDANWEISUNGEN

Deze fouten verschijnen op de display van de kookplaat. Foutcode Omschrijving Mogelijke orzaken Oplossing C, E, C knipper end, E knipperend of symbool - Als de display van een kookzone een van deze symbolen laat zien is er ingegrepen of wordt er ingegrepen in de basisconguraties van het systeem. Mogelijke problemen of aanpassingen in de basisconguraties van het systeem. Neem contact op met de technische assistentie en geeft de foutcode door.

Overmatige temperatuur van de kookzone. Oververhitting van de pan. Laat het systeem afkoelen, door verlaging van het vermogen of de pan te verwijderen.*

Foute werking door gebruik van pannen van het verkeerde materiaal. Pannen van het verkeerde Materiaal of mogelijk verlies van magnetische eigenschappen ervan bij hogere temperaturen. Gebruik pannen van geschikt materiaal vervang ze* E4, E5, E6, E7, E8, E9, EA, EC, EH, Problemen met hardware Er hebben zich fouten in de hardware voorgedaan Neem contact op met de technische assistentie en geeft de foutcode door. Geen display/ Function Fout in spanning of touch control. Defecte elektrische aansluit of problemen met een onderdeel. Neem contact op met de technische assistentie en geeft de foutcode door. u Pan niet geschikt Pan niet geschikt Gebruik een geschikte pan Zie paragraaf geschikte pannen.*ANWEISUNGEND

Er31, Er47, Er22, Er20, segmenten van het display die aangaan-niet cyclisch Problemen touch control Fouten bij commando touch Neem contact op met de technische assistentie en geeft de foutcode door. Er 03 o Constante activering van een van de knoppen, de knop gaat na 10 seconden uit. Vloeistof of pan op knoppen Glas drogen of schoonmalen of pan verwijderen van knoppen. Vermogen gaat terug naar niveau 0 Problemen met hardware-bestanddeel Neem contact op met de technische assistentie en geeft de foutcode door.

Geen fout! Child Lock geactiveerd Deactiveer het Child Lock door naar de juiste paragraaf te gaan.

• Neem als het probleem zich voor blijft doen contact op met de technische assistentie en geeft de foutcode door.ANWEISUNGEN
