Producttype	DJ mengtafel
Merk	Vonyx
Model	VMMF701
Aantal kanalen	7 kanalen
Voeding	220-240 V AC, 50 Hz
Verbruik	Zekering 10-16 A
Afmetingen (L x B x H)	230 x 305 x 40 mm
Gewicht	2,1 kg
Microfooningangen	Symmetrische XLR met fantoomvoeding +48 V
Lijningangen	Symmetrische jack 6,35 mm (Lijn) en RCA (Tape)
Uitgangen	Main (jack 6,35 mm), REC (RCA), Hoofdtelefoon (jack 6,35 mm)
Equalizer	3 bands (Laag, Midden, Hoog) per kanaal
Ingebouwde effecten	Delay met instellingen voor herhaling en interval
USB-poort	Audiobestanden afspelen vanaf USB-stick
Fantoomvoeding	+48 V inschakelbaar voor condensatormicrofoons
VU-meter	LED met piekindicator
Bedrijfstemperatuur	5 °C tot 35 °C
Onderhoud en reiniging	Gebruik een droge doek, geen chemicaliën
Veiligheid	Open de behuizing niet, ontkoppelen bij onweer, alleen binnenshuis gebruiken
Reserveonderdelen en repareerbaarheid	Reparaties door erkende technicus, gebruik originele onderdelen
Garantie	Garantie vervalt bij wijziging of oneigenlijk gebruik

Veelgestelde vragen - VMMF701 Vonyx

Hoe sluit ik een microfoon aan op de Vonyx VMMF701 mengtafel?

Gebruik een symmetrische XLR-stekker. Sluit de microfoon aan op een van de XLR-ingangen. Schakel de fantoomvoeding (+48 V) in als u een condensatormicrofoon gebruikt. Stel de gain in voor optimaal niveau zonder dat de Peak-LED continu brandt.

Wat moet ik doen als het apparaat niet aangaat?

Controleer of het netsnoer correct is aangesloten en of het stopcontact werkt (220-240 V AC, 50 Hz). Zorg ervoor dat de zekering niet is doorgebrand (10-16 A). Probeer niet de behuizing te openen; neem contact op met een erkende technicus.

Hoe stel ik de gain in om vervorming te voorkomen?

Gebruik de Gain-knop van elk kanaal. Stel deze zo in dat de Peak-LED slechts af en toe en kort oplicht bij harde passages. Een te hoge gain veroorzaakt vervorming.

Kan ik een condensatormicrofoon gebruiken met deze mengtafel?

Ja, mits u de fantoomvoeding +48 V inschakelt met de speciale schakelaar. Sluit de microfoon aan op een XLR-ingang. Let op: schakel de fantoomvoeding alleen in indien nodig om beschadiging van sommige dynamische microfoons te voorkomen.

Hoe reinig ik de mengtafel?

Koppel het apparaat los van het lichtnet. Gebruik een zachte, droge doek om het oppervlak af te vegen. Gebruik nooit chemicaliën, oplosmiddelen of sprays die de coating kunnen beschadigen.

Hoe gebruik ik het ingebouwde Delay-effect?

Gebruik de knoppen Delay Repeat (herhalingsfrequentie) en Delay (interval tussen herhalingen) om het effect in te stellen. Pas het effectniveau voor elk kanaal aan met de Effectinstelling-knop.

Hoe sluit ik een CD-speler aan via de Tape-ingang?

Gebruik RCA-kabels om de audio-uitgang van de CD-speler aan te sluiten op de Tape-ingang-aansluitingen van de mengtafel. Selecteer het overeenkomstige kanaal (meestal CH6/7) en stel het niveau in.

Wat betekent het Peak-lampje op de VU-meter?

Het Peak-lampje (rood) geeft aan dat het signaalniveau te hoog is, risico op vervorming. Verlaag de gain of het volume van het overeenkomstige kanaal om verzadiging te voorkomen.

Kan ik de mengtafel buitenshuis gebruiken?

Nee, dit apparaat is alleen ontworpen voor gebruik binnenshuis. Het mag niet worden blootgesteld aan regen, vocht of extreme temperaturen. Gebruik het binnen een bereik van 5°C tot 35°C.

Welke voorzorgsmaatregelen moet ik nemen na transport bij koud weer?

Als het apparaat is blootgesteld aan grote temperatuurschommelingen, kan er condensatie optreden. Laat het apparaat uitgeschakeld tot het de omgevingstemperatuur heeft bereikt voordat u het inschakelt.

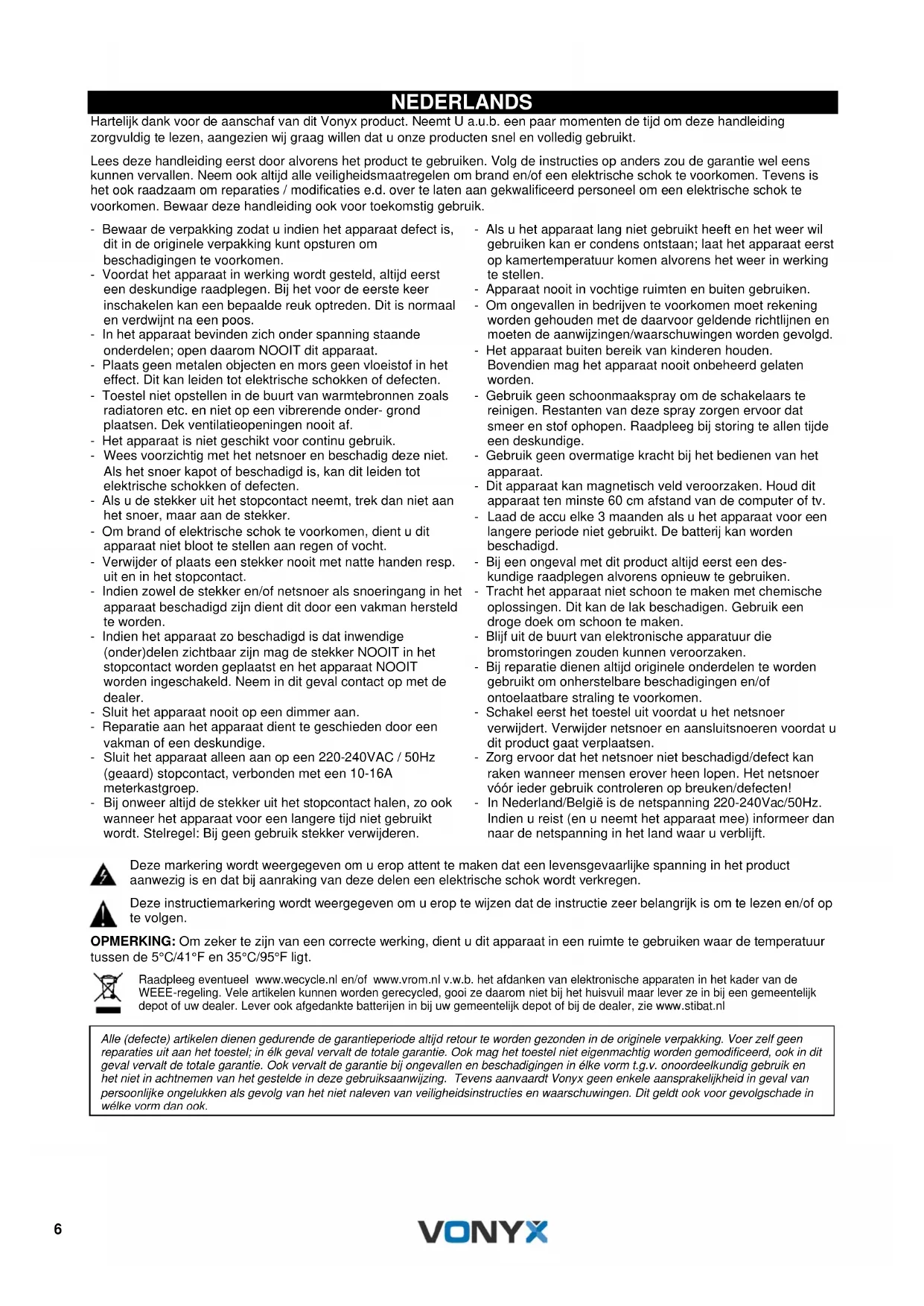

GEBRUIKSAANWIJZING VMMF701 Vonyx

Hartelijk dank voor de aanschaf van dit Vonyx product. Neemt U a.u.b. een paar momenten de tijd om deze handleiding zorgvuldig te lezen, aangezien wij graag willen dat u onze producten snel en volledig gebruikt.

Lees deze handleiding eerst door alvorens het product te gebruiken. Volg de instructies op anders zou de garantie wel eens kunnen vervallen. Neem ook altijd alle veiligheidsmaatregelen om brand en/of een elektrische schok te voorkomen. Tevens is het ook raadzaam om reparaties / modificaties e.d. over te laten aan gekwalificeerd personeel om een elektrische schok te voorkomen. Bewaar deze handleiding ook voor toekomstig gebruik.

• Bewaar de verpakking zodat u indien het apparaat defect is, dit in de originele verpakking kunt opsturen om beschadigingen te voorkomen.
• Voordat het apparaat in werking wordt gesteld, altijd eerst een deskundige raadplegen. Bij het voor de eerste keer inschakelen kan een bepaalde reuk optreden. Dit is normaal en verdwijnt na een poos.
• In het apparaat bevinden zich onder spanning staande onderdelen; open daarom NOOIT dit apparaat.
• Plaats geen metalen objecten en mors geen vloeistof in het effect. Dit kan leiden tot elektrische schokken of defecten.
• Toestel niet opstellen in de buurt van warmtebronnen zoals radiatoren etc. en niet op een vibrerende onder- grond plaatsen. Dek ventilatieopeningen nooit af.
• Het apparaat is niet geschikt voor continu gebruik.
• Wees voorzichtig met het netsnoer en beschadig deze niet. Als het snoer kapot of beschadigd is, kan dit leiden tot elektrische schokken of defecten.
• Als u de stekker uit het stopcontact neemt, trek dan niet aan het snoer, maar aan de stekker.
• Om brand of elektrische schok te voorkomen, dient u dit apparaat niet bloot te stellen aan regen of vocht.
• Verwijder of plaats een stekker nooit met natte handen resp. uit en in het stopcontact.
• Indien zowel de stekker en/of netsnoer als snoeringang in het apparaat beschadigd zijn dient dit door een vakman hersteld te worden.
• Indien het apparaat zo beschadigd is dat inwendige (onder)delen zichtbaar zijn mag de stekker NOOIT in het stopcontact worden geplaatst en het apparaat NOOIT worden ingeschakeld. Neem in dit geval contact op met de dealer.
• Sluit het apparaat nooit op een dimmer aan.
• Reparatie aan het apparaat dient te geschieden door een vakman of een deskundige.
• Sluit het apparaat alleen aan op een 220-240VAC / 50Hz (geaard) stopcontact, verbonden met een 10-16A meterkastgroep.

• Bij onweer altijd de stekker uit het stopcontact halen, zo ook wanneer het apparaat voor een langere tijd niet gebruikt wordt. Stelregel: Bij geen gebruik stekker verwijderen.

• Als u het apparaat lang niet gebruikt heeft en het weer wil gebruiken kan er condens ontstaan; laat het apparaat eerst op kamertemperatuur komen alvorens het weer in werking te stellen.

• Apparaat nooit in vochtige ruimten en buiten gebruiken.
• Om ongevallen in bedrijven te voorkomen moet rekening worden gehouden met de daarvoor geldende richtlijnen en moeten de aanwijzingen/waarschuwingen worden gevolgd.
• Het apparaat buiten bereik van kinderen houden. Bovendien mag het apparaat nooit onbeheerd gelaten worden.
• Gebruik geen schoonmaakspray om de schakelaars te reinigen. Restanten van deze spray zorgen ervoor dat smeer en stof ophopen. Raadpleeg bij storing te allen tijde een deskundige.
• Gebruik geen overmatige kracht bij het bedienen van het apparaat.
• Dit apparaat kan magnetisch veld veroorzaken. Houd dit apparaat ten minste 60 cm afstand van de computer of tv.
• Laad de accu elke 3 maanden als u het apparaat voor een langere periode niet gebruikt. De batterij kan worden beschadigd.
• Bij een ongeval met dit product altijd eerst een deskundige raadplegen alvorens opnieuw te gebruiken.
• Tracht het apparaat niet schoon te maken met chemische oplossingen. Dit kan de lak beschadigen. Gebruik een droge doek om schoon te maken.
• Blijf uit de buurt van elektronische apparatuur die bromstoringen zouden kunnen veroorzaken.
• Bij reparatie dienen altijd originele onderdelen te worden gebruikt om onherstelbare beschadigingen en/of ontoelaatbare straling te voorkomen.
• Schakel eerst het toestel uit voordat u het netsnoer verwijdert. Verwijder netsnoer en aansluitsnoeren voordat u dit product gaat verplaatsen.
• Zorg ervoor dat het netsnoer niet beschadigd/defect kan raken wanneer mensen erover heen lopen. Het netsnoer vóór ieder gebruik controleren op breuken/defecten!
• In Nederland/België is de netspanning 220-240Vac/50Hz. Indien u reist (en u neemt het apparaat mee) informeer dan naar de netspanning in het land waar u verblijft.

Deze markering wordt weergegeven om u erop attent te maken dat een levensgevaarlijke spanning in het product aanwezig is en dat bij aanraking van deze delen een elektrische schok wordt verkregen.

Deze instructiemarkering wordt weergegeven om u erop te wijzen dat de instructie zeer belangrijk is om te lezen en/of op te volgen.

OPMERKING: Om zeker te zijn van een correcte werking, dient u dit apparaat in een ruimte te gebruiken waar de temperatuur tussen de 5°C/41°F en 35°C/95°F ligt.

Raadpleeg eventueel www.wecycle.nl en/of www.vrom.nl v.w.b. het afdanken van elektronische apparaten in het kader van de WEEE-regeling. Vele artikelen kunnen worden gerecycled, gooi ze daarom niet bij het huisvuil maar lever ze in bij een gemeentelijk depot of uw dealer. Lever ook afgedankte batterijen in bij uw gemeentelijk depot of bij de dealer, zie www.stibat.nl

Alle (defecte) artikelen dienen gedurende de garantieperiode altijd retour te worden gezonden in de originele verpakking. Voer zelf geen reparaties uit aan het toestel; in élk geval vervalt de totale garantie. Ook mag het toestel niet eigenmachtig worden gemodificeerd, ook in dit geval vervalt de totale garantie. Ook vervalt de garantie bij ongevallen en beschadigingen in élke vorm t.g.v. onoordeelkundig gebruik en het niet in achtnemen van het gestelde in deze gebruiksaanwijzing. Tevens aanvaardt Vonyx geen enkele aansprakelijkheid in geval van persoonlijke ongelukken als gevolg van het niet naleven van veiligheidsinstructies en waarschuwingen. Dit geldt ook voor gevolgschade in wélke vorm dan ook.

UITPAKKEN

LET OP! Onmiddellijk na ontvangst, zorgvuldig uitpakken van de doos, controleer de inhoud om ervoor te zorgen dat alle onderdelen aanwezig zijn en zijn in goede staat zijn ontvangen. Bij transportschade of ontbreken van onderdelen onmiddellijk de verkopende partij inlichten. Bewaar de verpakking en het verpakkingsmateriaal. Indien het product moet worden teruggestuurd, is het belangrijk dat het product in originele verpakking wordt geretourneerd.

Als het apparaat is blootgesteld aan drastische temperatuurverschillen (bv. na het transport), schakel het apparaat niet onmiddellijk in. De ontstane condensatie kan het apparaat beschadigen. Zorg ervoor dat het apparaat op kamertemperatuur komt en steek vervolgens de voeding stekker in het stopcontact/wandcontactdoos.

AANSLUITSPANNING

Op het label aan de achterzijde van het product staat aangegeven op welke netspanning deze moet worden aangesloten. Controleer of de netspanning hiermee overeenkomt, bij alle andere netspanningen dan aangegeven kan het apparaat onherstelbaar worden beschadigd. Tevens moet het apparaat direct op de netspanning worden aangesloten en mag géén dimmer of regelbare voeding worden gebruikt.

Sluit het apparaat altijd aan op een beschermd circuit (aardlekschakelaar of zekering). Zorg ervoor dat het apparaat voldoende elektrisch is geaard om het risico op elektrocutie of brand te vermijden.

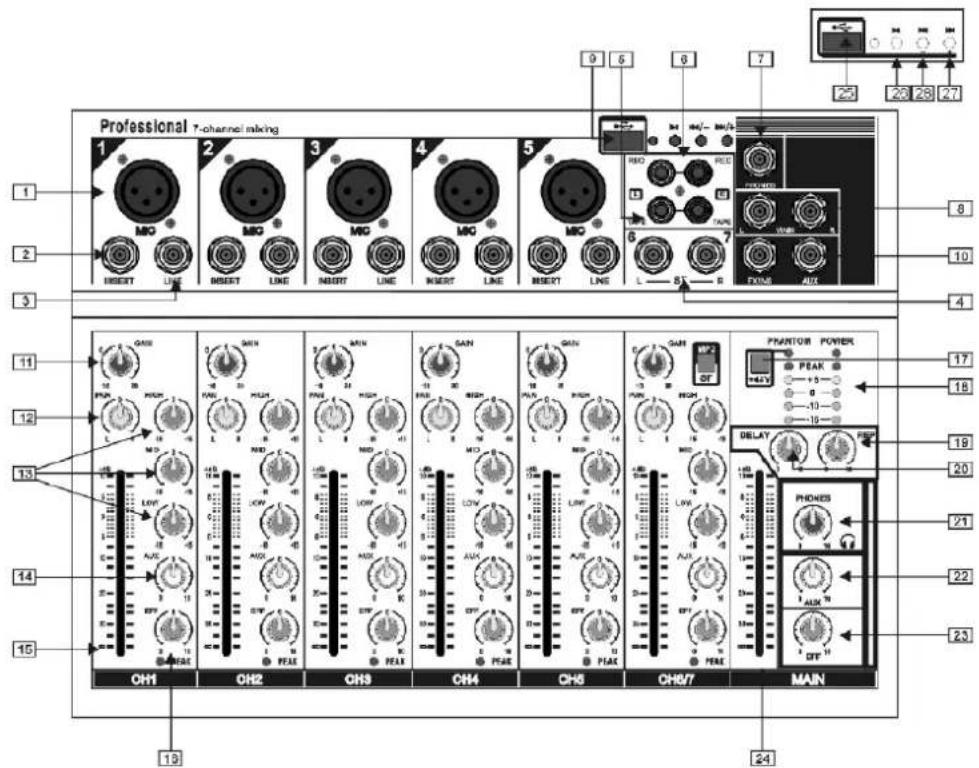

BEDIENELEMENTEN

Gebalanceerde XLR ingang connector.

1. Insert

6,3 mm Jack connector aansluitingen kan worden gebruikt om het kanaal signaal met een dynamische processor of equalizer te bewerken.

1. Lijn Ingang

Gebalanceerde XLR ingang connector. U kunt zowel gebalanceerde of ongebalanceerde connectoren aansluiten.

1. Lijn Ingang kanaal 6/7

6,3 mm Jack connector voor het aansluiten van linker- en rechter zijden van de stereokanalen, deze kan parallel gebruikt worden.

1. Tape Ingang

Deze RCA ingang connector is bestemd voor stereo geluidsbron met lijn-signaal. Gebruik deze aansluitingen wanneer u bijvoorbeeld een cd-speler rechtstreeks aansluit op het mengpaneel.

1. REC Uitgang

Deze RCA uitgang connector is bestemd voor stereo geluidsbron met lijn-signaal. Gebruik deze aansluitingen wanneer u bijvoorbeeld een opname apparaat rechtstreeks aansluit op het mengpaneel.

1. Hoofdtelefoon

6.3mm connector voor het aansluiten van hoofdtelefoon.

1. Main Uitgang

6.3mm Jack connectoren leveren de afgemixte stereo signaal aan. U kunt deze connectoren gebruiken voor bijvoorbeeld het aansluiten van versterkers.

1. USB Poort

Steek USB-stick in deze poort.

10. Aux Send

De Aux send 6.3mm jack connectoren stuurt de master aux mix uit (vanuit het Aux kanaal).

11. Gain regelaar

Instellen van het ingangssignaalniveau. Om de beste balans tussen de S/N-ratio en het dynamische bereik te krijgen, stel de gain zodanig in dat de peak-indicator zo af en toe kortstondig oplicht. Instelbaar van -16dB tot +30dB.

12. PAN regelaar

De Pan-regelaar bepaalt de stereopositie van het kanaalsignaal.

13. Equalizer

Deze drie-bands equalizer past het hoge, midden en lage frequentiebereik aan van het kanaal. Stel de knop in op stand "O" voor rechtstreekse signaal vanaf geluidsbron. Draai de knop naar rechts om frequentie te versterken en draai naar rechts om frequentie te verzakken.

14. Aux Regelaar

Gebruik de Aux regelaar om het volume van de Aux mix te bepalen.

15. Kanaalfader

Instellen van het volume voor het betreffende kanaal. Gebruik deze kanaalfader om het balans tussen de verschillende kanalen aan te passen.

16. Effect regelaar

Instellen van het effect signaalniveau.

17. Phantom +48V

Deze drukschakelaar schakelt de fantoomvoeding aan en uit. Als de schakelaar wordt ingedrukt levert het mengpaneel +48V fantoomvoeding aan op alle kanalen die XLR ingangen hebben. Zet deze schakelaar aan bij het gebruik van één of meerdere fantoom gevoede condensatormicrofoons.

18. VU-Meter

Level indicatoren geven het uitgangsignaal weer doormiddel van LED. Stel het niveau zodanig in dat de peak LED niet zullen oplichten.

19. Delay Repeat regelaar

Instellen van de vertraging herhaal frequentie.

20. Delay regelaar

Instellen tijdsinterval van de echo herhaling.

21. Hoofdtelefoon volumeregelaar

Instellen van volume hoofdtelefoon.

22. Aux Send regelaar

Instellen volume van de Aux signaal verstrekt op connector (10).

23. Effect Send regelaar

Instellen van signaalniveau dat wordt verzonden naar een extern apparaat.

24. Master Fader

Instellen van het uitgang signaalniveau "Main Mix".

25. USB Poort

Steek USB-stick in deze poort.

26. Play Toets

Druk op de play-knop om te kiezen tussen afspelen of pauzeren van MP3.

27. Forward Toets

Druk kortstondig op de knop om het volgende nummer te selecteren, druk langer om het volume te verhogen.

28. Previous Toets

Druk kortstondig op de knop om het vorige nummer te selecteren, druk langer om het volume te verlagen.
